1 Axor Bouroullec Informacje & Inspiracje dla Profesjonalistów

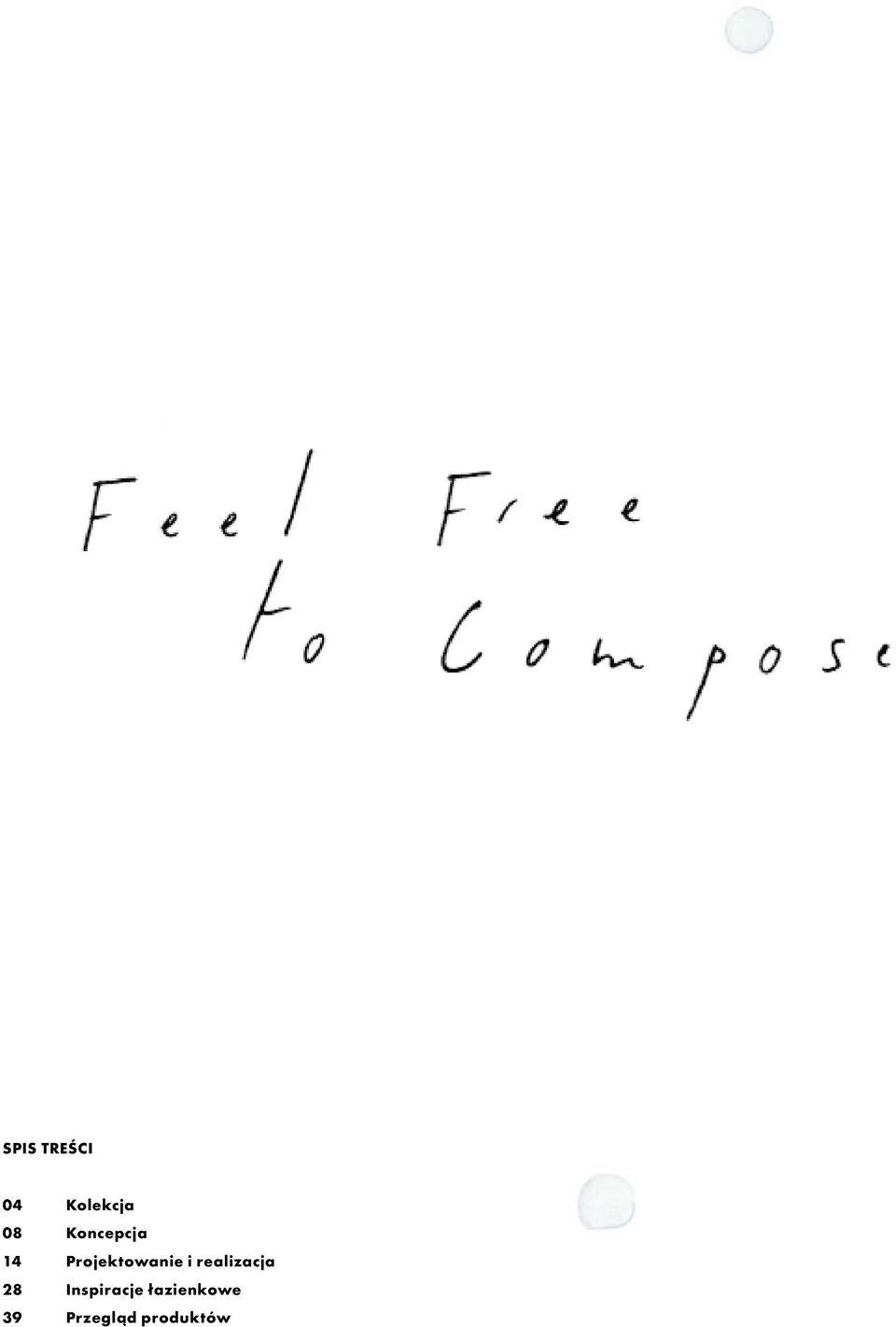

2 spis treści 0 4 ko l e k c j a 08 koncepcja 14 projektowanie i realizacja 28 inspiracje łazienkowe 39 przegląd produktów

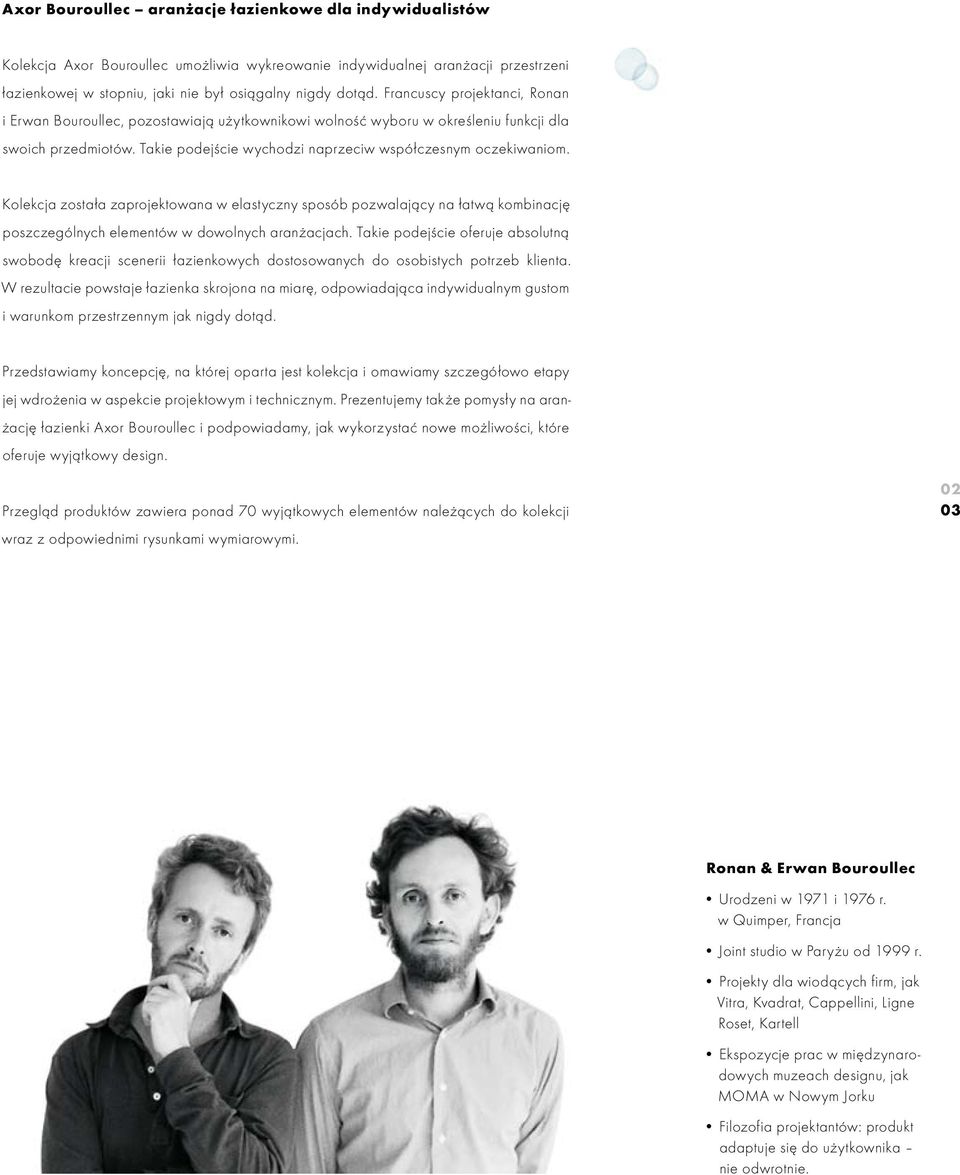

3 Axor Bouroullec aranżacje łazienkowe dla indywidualistów Kolekcja Axor Bouroullec umożliwia wykreowanie indywidualnej aranżacji przestrzeni łazienkowej w stopniu, jaki nie był osiągalny nigdy dotąd. Francuscy projektanci, Ronan i Erwan Bouroullec, pozostawiają użytkownikowi wolność wyboru w określeniu funkcji dla swoich przedmiotów. Takie podejście wychodzi naprzeciw współczesnym oczekiwaniom. Kolekcja została zaprojektowana w elastyczny sposób pozwalający na łatwą kombinację poszczególnych elementów w dowolnych aranżacjach. Takie podejście oferuje absolutną swobodę kreacji scenerii łazienkowych dostosowanych do osobistych potrzeb klienta. W rezultacie powstaje łazienka skrojona na miarę, odpowiadająca indywidualnym gustom i warunkom przestrzennym jak nigdy dotąd. Przedstawiamy koncepcję, na której oparta jest kolekcja i omawiamy szczegółowo etapy jej wdrożenia w aspekcie projektowym i technicznym. Prezentujemy także pomysły na aranżację łazienki Axor Bouroullec i podpowiadamy, jak wykorzystać nowe możliwości, które oferuje wyjątkowy design. Przegląd produktów zawiera ponad 70 wyjątkowych elementów należących do kolekcji wraz z odpowiednimi rysunkami wymiarowymi Ronan & Erwan Bouroullec Urodzeni w 1971 i 1976 r. w Quimper, Francja Joint studio w Paryżu od 1999 r. Projekty dla wiodących firm, jak Vitra, Kvadrat, Cappellini, Ligne Roset, Kartell Ekspozycje prac w międzynarodowych muzeach designu, jak MOMA w Nowym Jorku Filozofia projektantów: produkt adaptuje się do użytkownika nie odwrotnie.

4 Kolekcja Różnorodność i design Na kolejnych stronach prezentujemy unikalną charakterystykę kolekcji w aspekcie designu i specyfiki poszczególnych produktów. Kompletna kolekcja dedykowana wszystkim strefom łazienki Minimalistyczny i organiczny design w całej kolekcji Zmysłowy, delikatny i spokojny design Półki jako element centralny spełniają dodatkowe funkcje

5 ArmatuRA: łagodnie opływowe formy Łagodne formy i płynne przejścia Ergonomiczne uchwyty: przyjemność obsługi Charakterystyczna, zwężająca się wylewka Minimum materii Nieskazitelny strumień bez domieszki powietrza Ogranicznik przepływu 5 l/min Umywalki: innowacja dzięki zintegrowanym półkom Łagodne formy, pojemne półki Asymetryczna aranżacja półek Wrażenie lekkości przez zróżnicowanie poziomów Umywalki i półki połączone w jedną bryłę Opływowy kształt umywalki Materiał: kompozyt mineralny

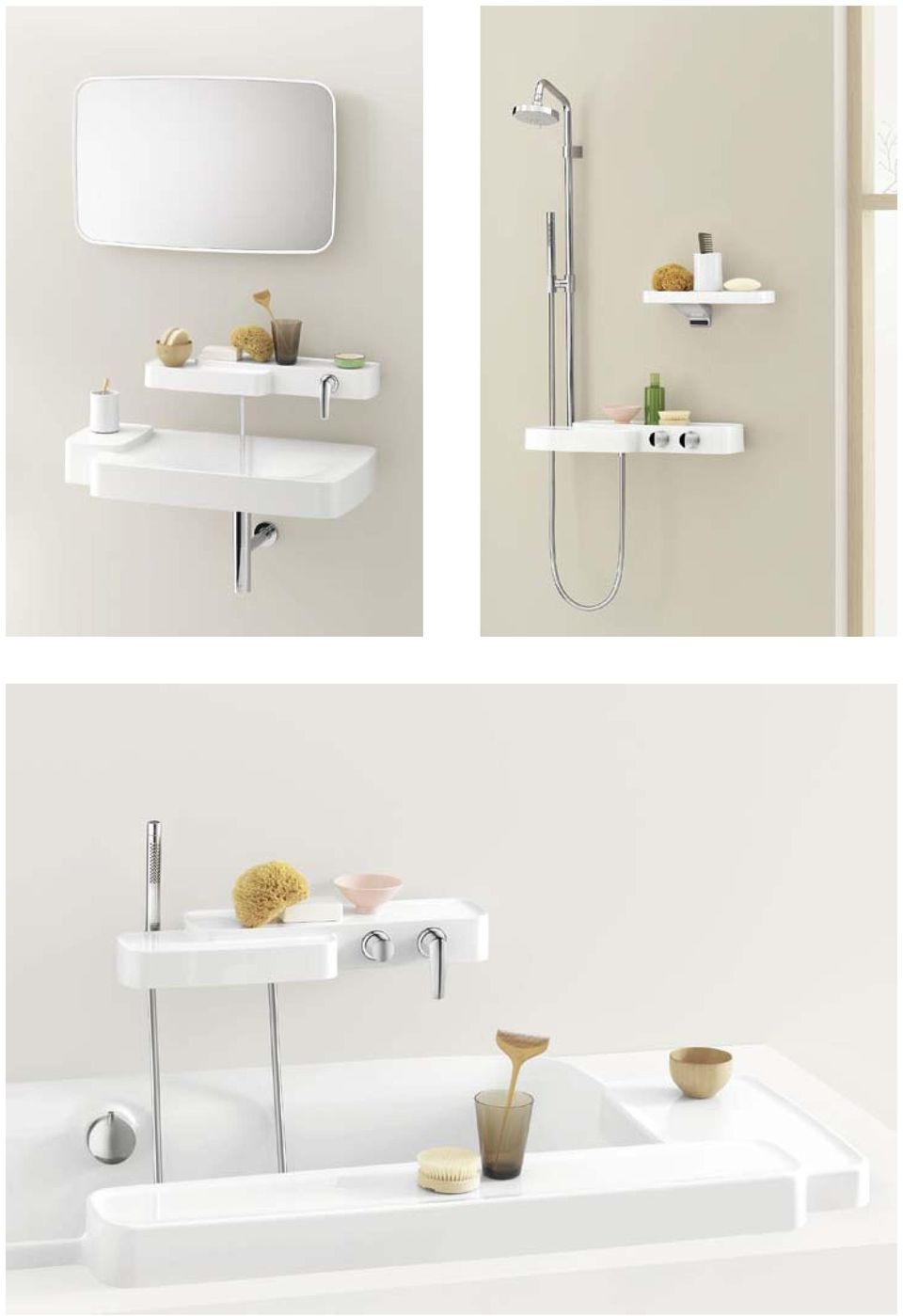

6

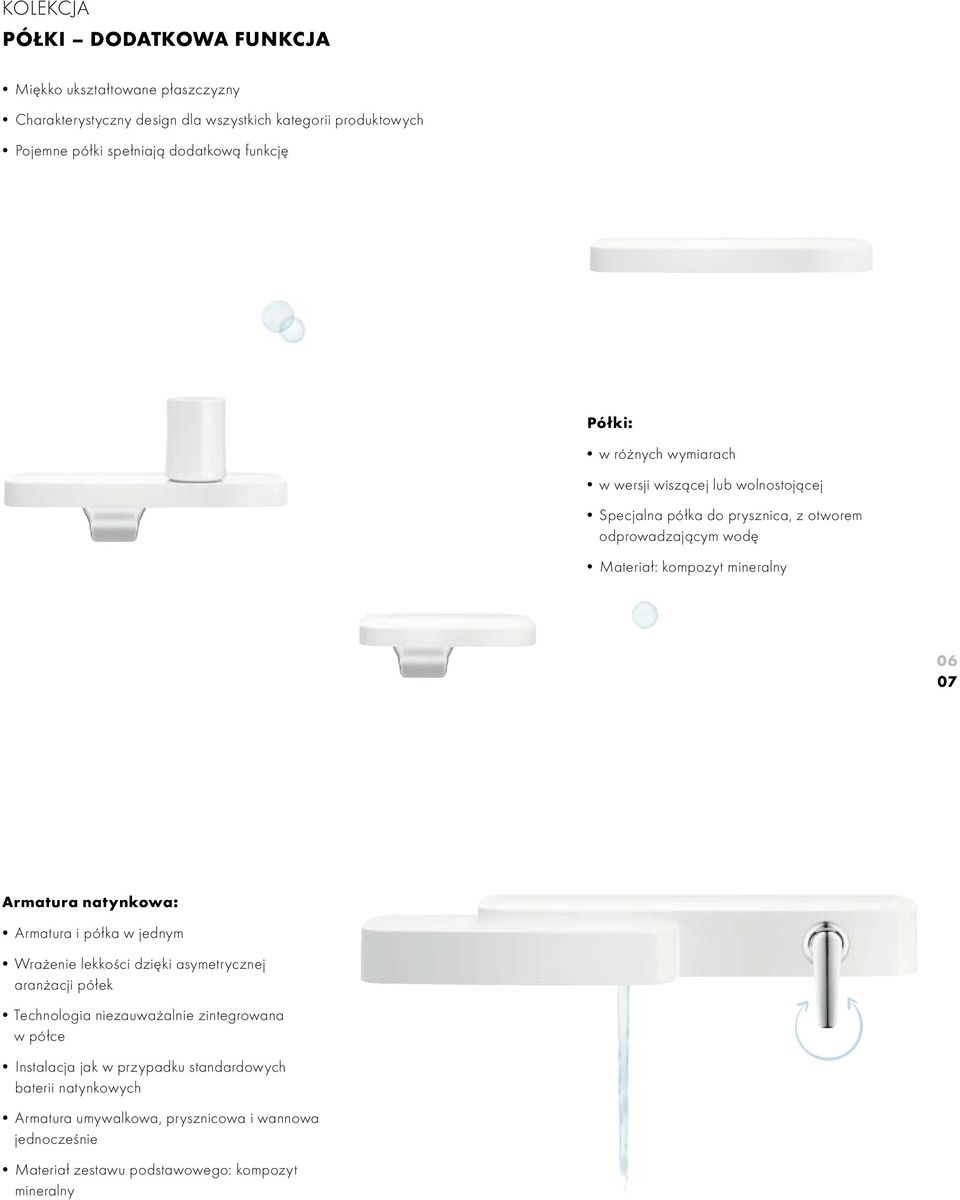

7 Kolekcja Półki dodatkowa funkcja Miękko ukształtowane płaszczyzny Charakterystyczny design dla wszystkich kategorii produktowych Pojemne półki spełniają dodatkową funkcję Półki: w różnych wymiarach w wersji wiszącej lub wolnostojącej Specjalna półka do prysznica, z otworem odprowadzającym wodę Materiał: kompozyt mineralny Armatura natynkowa: Armatura i półka w jednym Wrażenie lekkości dzięki asymetrycznej aranżacji półek Technologia niezauważalnie zintegrowana w półce Instalacja jak w przypadku standardowych baterii natynkowych Armatura umywalkowa, prysznicowa i wannowa jednocześnie Materiał zestawu podstawowego: kompozyt mineralny

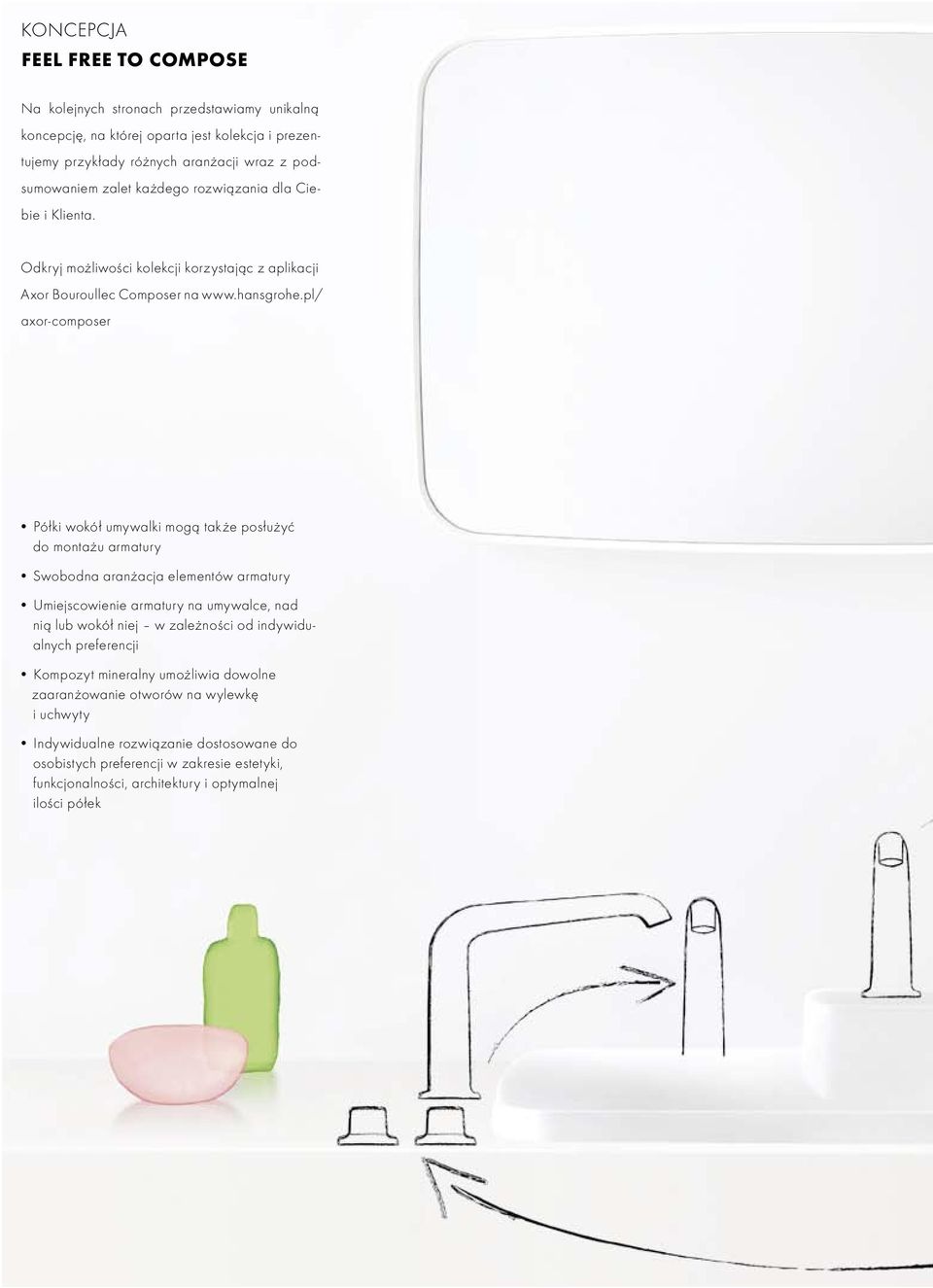

8 KONCEPCJA feel free to compose Na kolejnych stronach przedstawiamy unikalną koncepcję, na której oparta jest kolekcja i prezentujemy przykłady różnych aranżacji wraz z podsumowaniem zalet każdego rozwiązania dla Ciebie i Klienta. Odkryj możliwości kolekcji korzystając z aplikacji Axor Bouroullec Composer na axor-composer Półki wokół umywalki mogą także posłużyć do montażu armatury Swobodna aranżacja elementów armatury Umiejscowienie armatury na umywalce, nad nią lub wokół niej w zależności od indywidualnych preferencji Kompozyt mineralny umożliwia dowolne zaaranżowanie otworów na wylewkę i uchwyty Indywidualne rozwiązanie dostosowane do osobistych preferencji w zakresie estetyki, funkcjonalności, architektury i optymalnej ilości półek

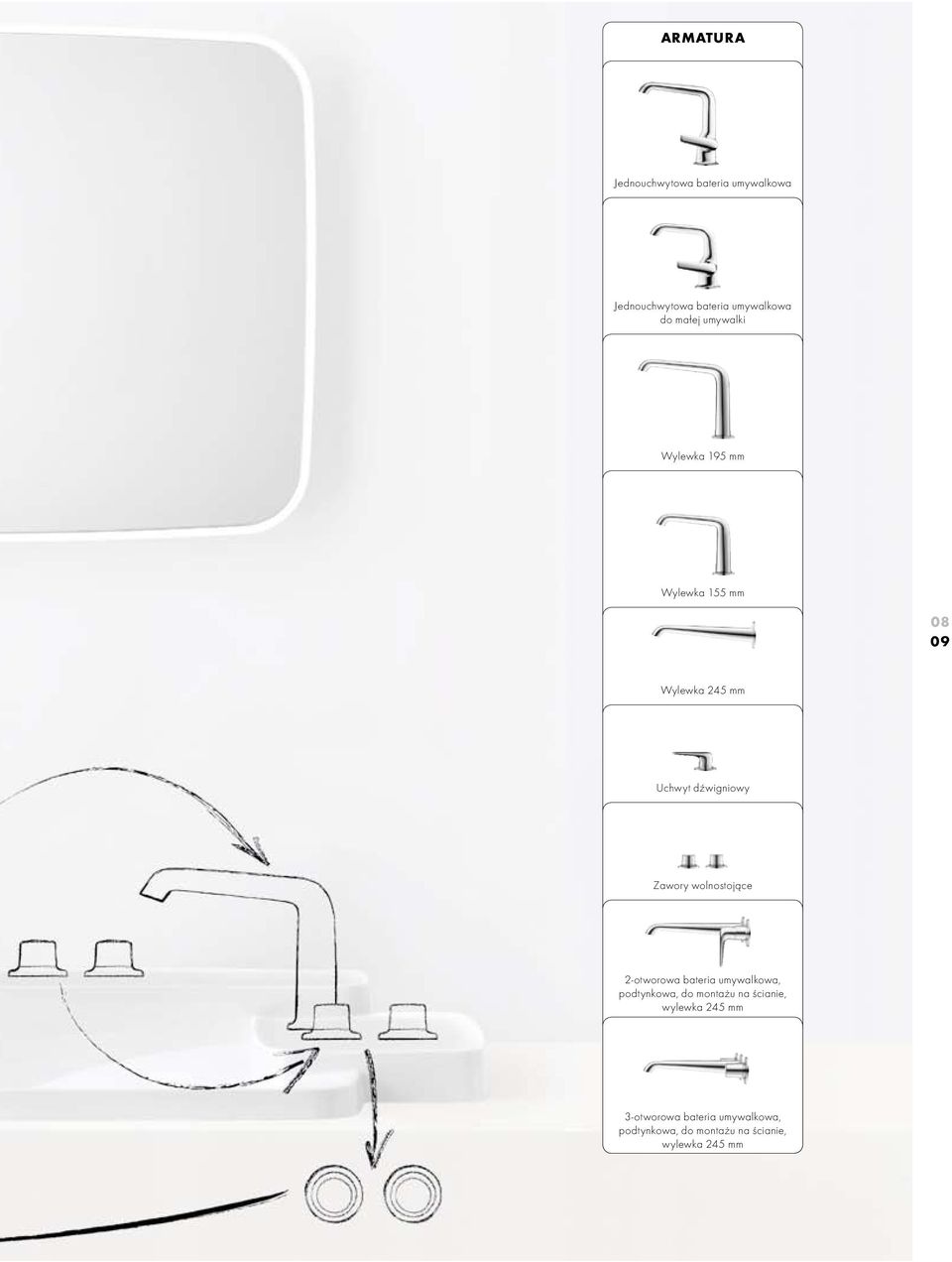

9 ARMATURA Jednouchwytowa bateria umywalkowa Jednouchwytowa bateria umywalkowa do małej umywalki Wylewka 195 mm Wylewka 155 mm Wylewka 245 mm Uchwyt dźwigniowy Zawory wolnostojące 2-otworowa bateria umywalkowa, podtynkowa, do montażu na ścianie, wylewka 245 mm 3-otworowa bateria umywalkowa, podtynkowa, do montażu na ścianie, wylewka 245 mm

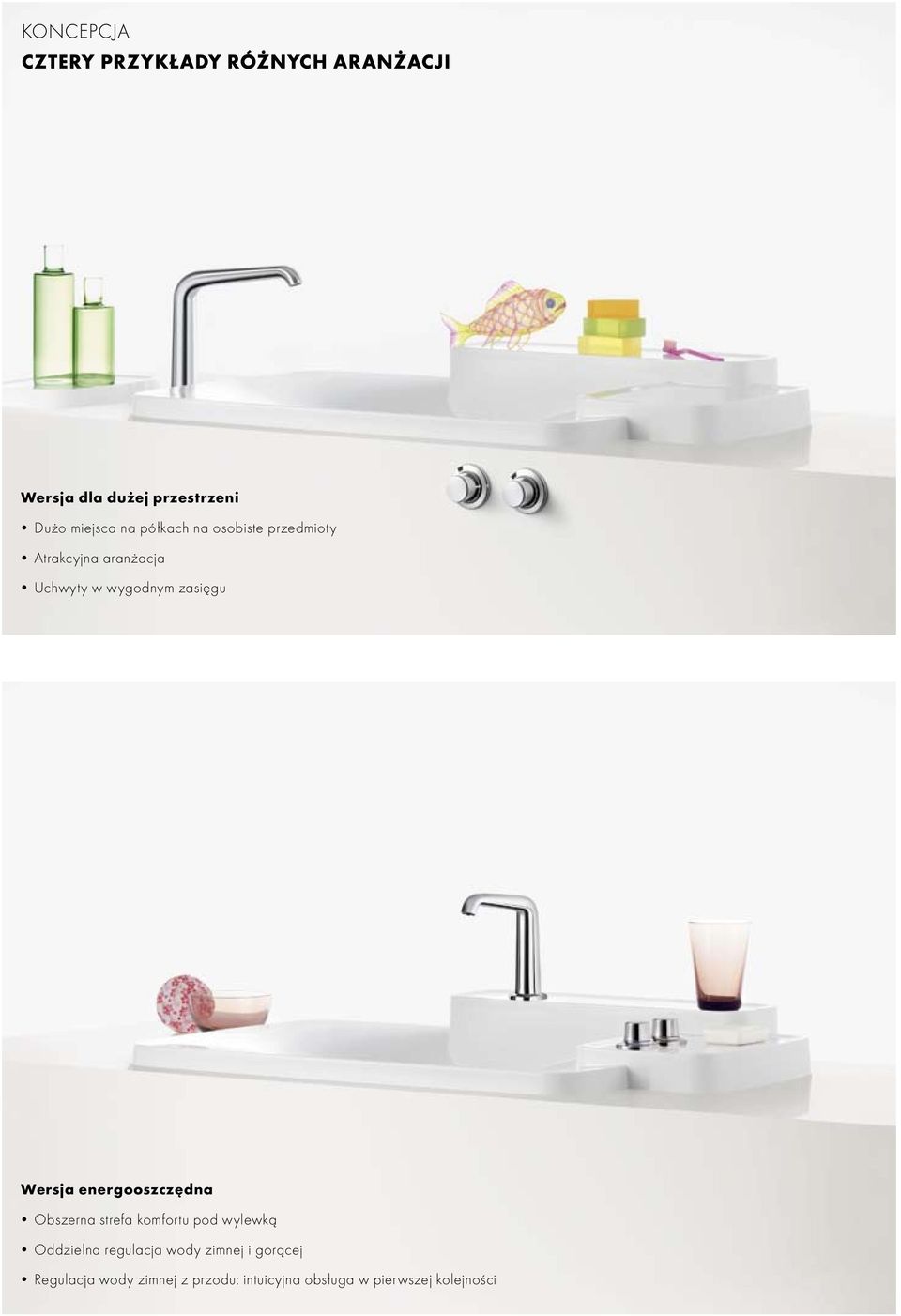

10 KONCEPCJA CztERy przykłady różnych aranżacji Wersja dla dużej przestrzeni Dużo miejsca na półkach na osobiste przedmioty Atrakcyjna aranżacja Uchwyty w wygodnym zasięgu Wersja energooszczędna Obszerna strefa komfortu pod wylewką Oddzielna regulacja wody zimnej i gorącej Regulacja wody zimnej z przodu: intuicyjna obsługa w pierwszej kolejności

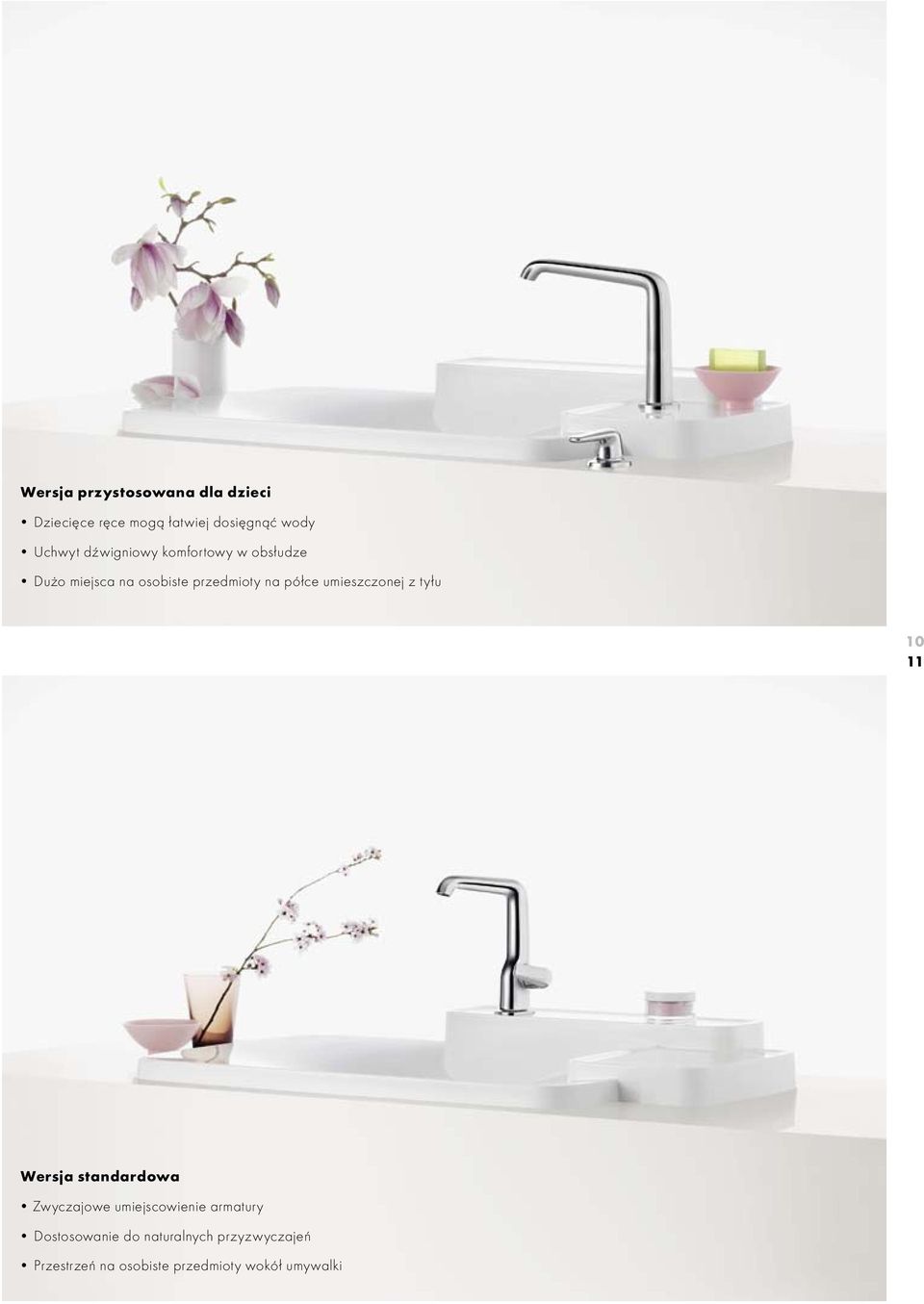

11 Wersja przystosowana dla dzieci Dziecięce ręce mogą łatwiej dosięgnąć wody Uchwyt dźwigniowy komfortowy w obsłudze Dużo miejsca na osobiste przedmioty na półce umieszczonej z tyłu Wersja standardowa Zwyczajowe umiejscowienie armatury Dostosowanie do naturalnych przyzwyczajeń Przestrzeń na osobiste przedmioty wokół umywalki

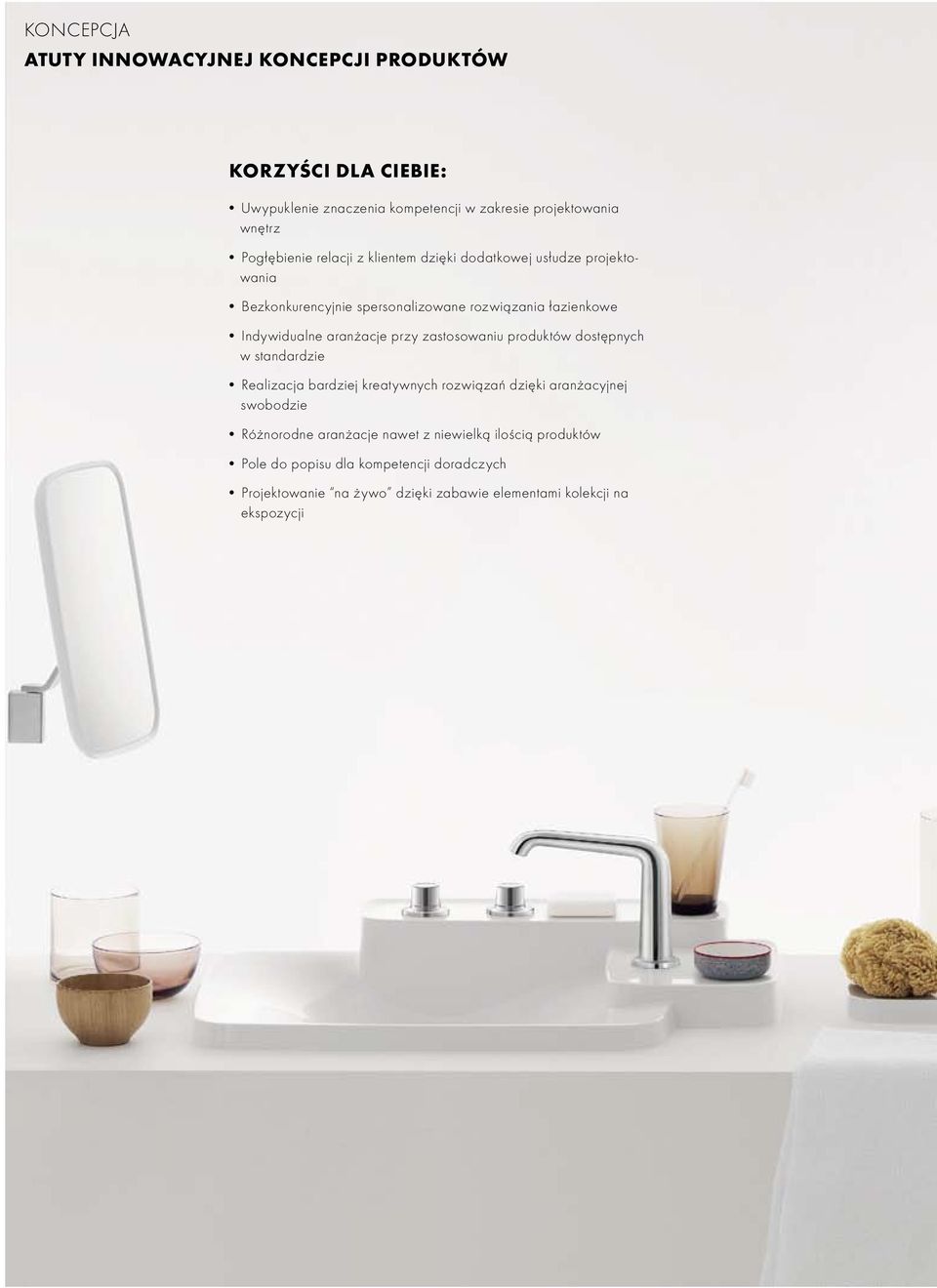

12 KONCEPCJA Atuty innowacyjnej koncepcji produktów Korzyści dla CiEBie: Uwypuklenie znaczenia kompetencji w zakresie projektowania wnętrz Pogłębienie relacji z klientem dzięki dodatkowej usłudze projektowania Bezkonkurencyjnie spersonalizowane rozwiązania łazienkowe Indywidualne aranżacje przy zastosowaniu produktów dostępnych w standardzie Realizacja bardziej kreatywnych rozwiązań dzięki aranżacyjnej swobodzie Różnorodne aranżacje nawet z niewielką ilością produktów Pole do popisu dla kompetencji doradczych Projektowanie na żywo dzięki zabawie elementami kolekcji na ekspozycji

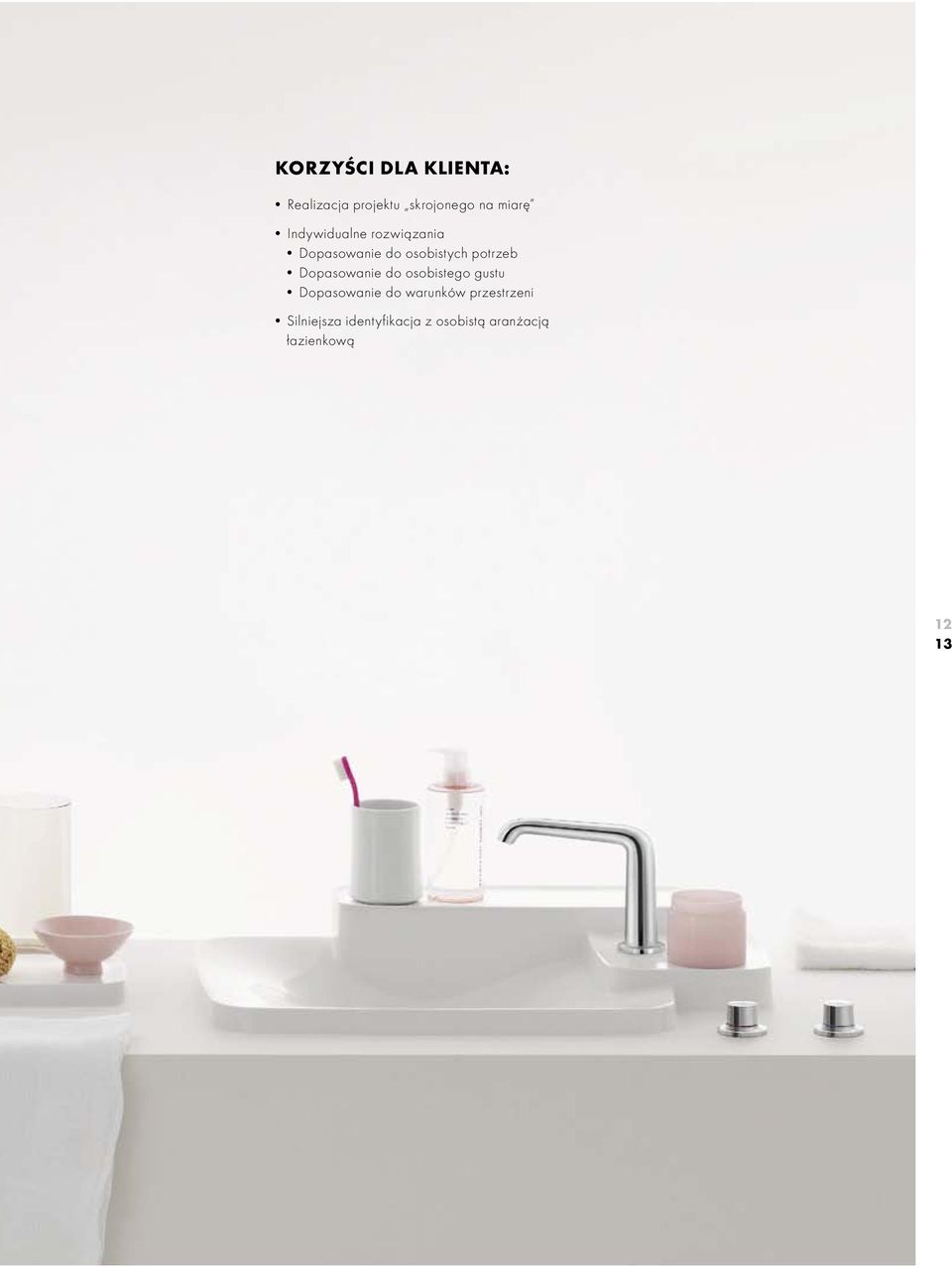

13 Korzyści dla KLIEntA: Realizacja projektu skrojonego na miarę Indywidualne rozwiązania Dopasowanie do osobistych potrzeb Dopasowanie do osobistego gustu Dopasowanie do warunków przestrzeni Silniejsza identyfikacja z osobistą aranżacją łazienkową 12 13

14 PROJEKTOWANIE i realizacja Opcje montażu armatury Na kolejnych stronach przedstawiamy różne opcje montażu armatury umywalkowej i wannowej. Prezentujemy również umywalki z fabrycznie przygotowanymi otworami oraz możliwości, które one oferują. Na zakończenie omówimy poszczególne etapy przykładowego procesu projektowania i realizacji. Wylewka 195 mm M Wylewka 195 mm Wylewka 245 mm Ochronna folia montażowa dla półek z siatką pozycjonującą Szablon do montażu wylewki na zewnątrz umywalki, w zestawie z szablonem linii cięcia (dla umywalek do zabudowy) Siatka pozycjonująca z odstępami 1 cm Miejsce na otwór jest ustalane wspólnie z klientem Współrzędne określają instalatorowi precyzyjnie gdzie wywiercić otwór Kompozyt mineralny pozwala na łatwe wywiercenie otworu przy pomocy kamiennego wiertła (patrz str. 49) Wypróbuj więcej możliwości z Axor Bouroullec Composer na

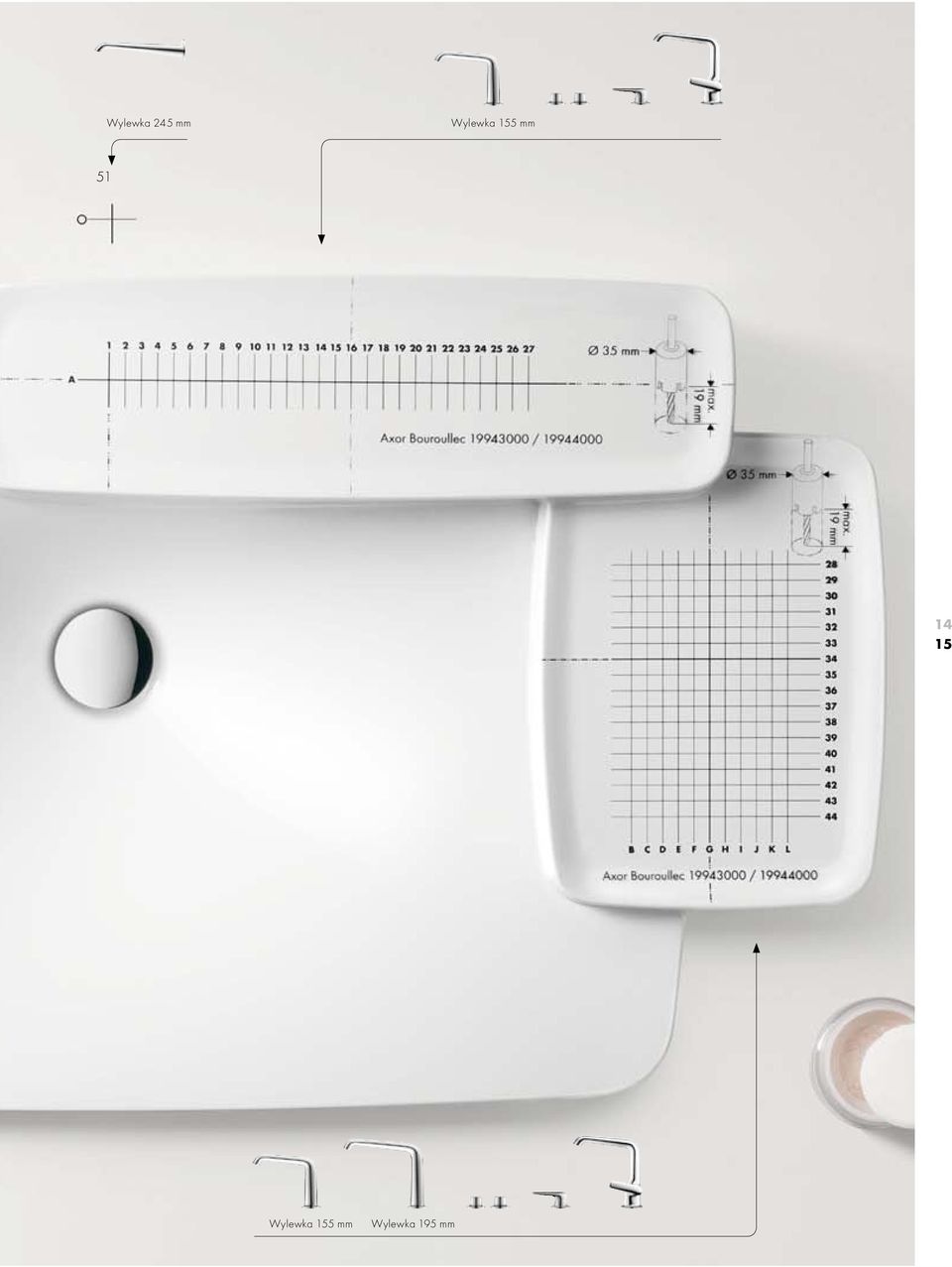

15 Wylewka 245 mm Wylewka 155 mm Wylewka 155 mm Wylewka 195 mm

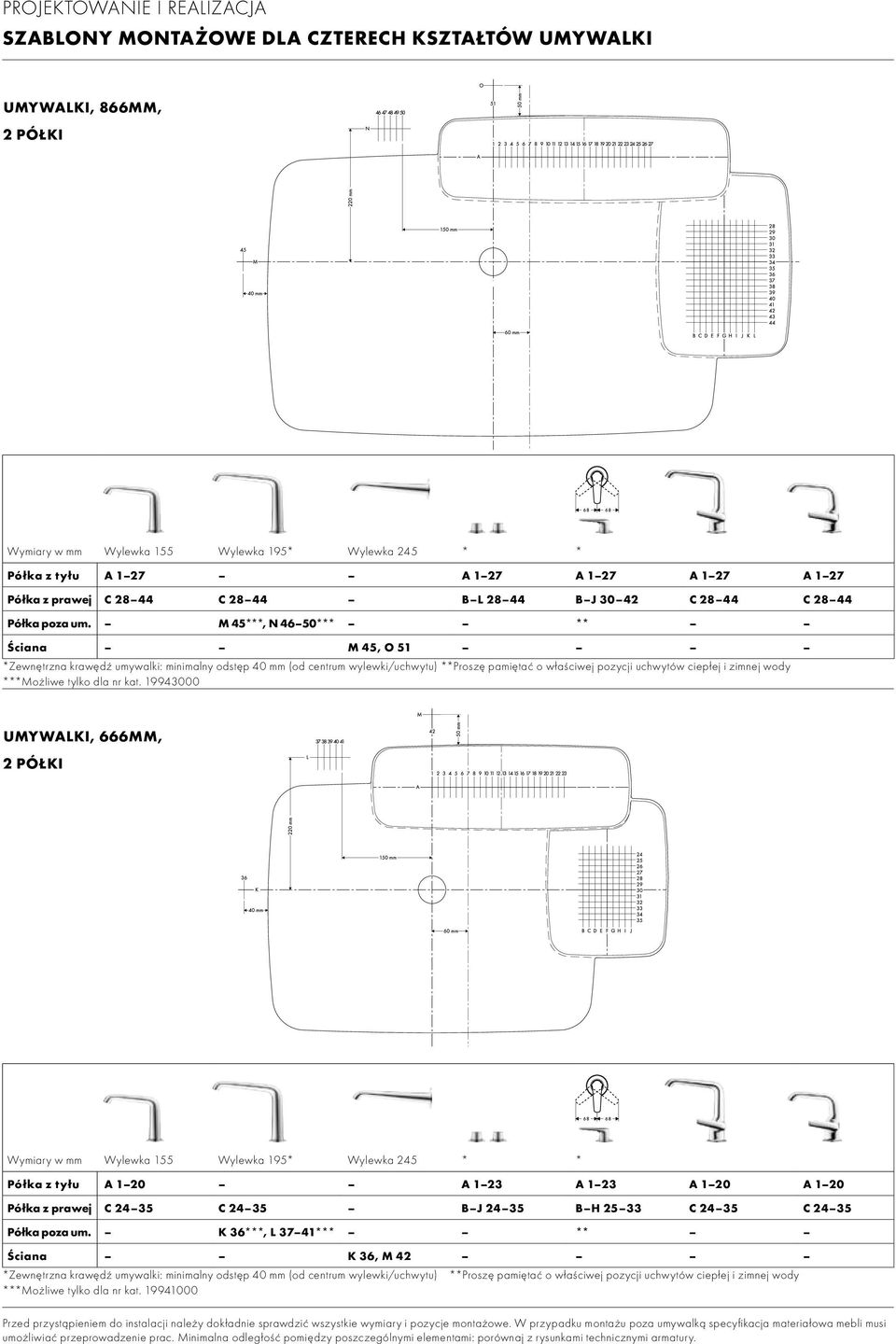

16 PROJEKTOWANIE i realizacja SzABlony montażowe dla czterech kształtów umywalki Umywalki, 866mm, 2 półki Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z tyłu A 1 27 A 1 27 A 1 27 A 1 27 A 1 27 Półka z prawej C C B L B J C C Półka poza um. M 45***, N 46 50*** ** Ściana M 45, O 51 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody ***Możliwe tylko dla nr kat Umywalki, 666mm, 2 półki Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z tyłu A 1 20 A 1 23 A 1 23 A 1 20 A 1 20 Półka z prawej C C B J B H C C Półka poza um. K 36***, L 37 41*** ** Ściana K 36, M 42 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) ***Możliwe tylko dla nr kat **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody Przed przystąpieniem do instalacji należy dokładnie sprawdzić wszystkie wymiary i pozycje montażowe. W przypadku montażu poza umywalką specyfikacja materiałowa mebli musi umożliwiać przeprowadzenie prac. Minimalna odległość pomiędzy poszczególnymi elementami: porównaj z rysunkami technicznymi armatury.

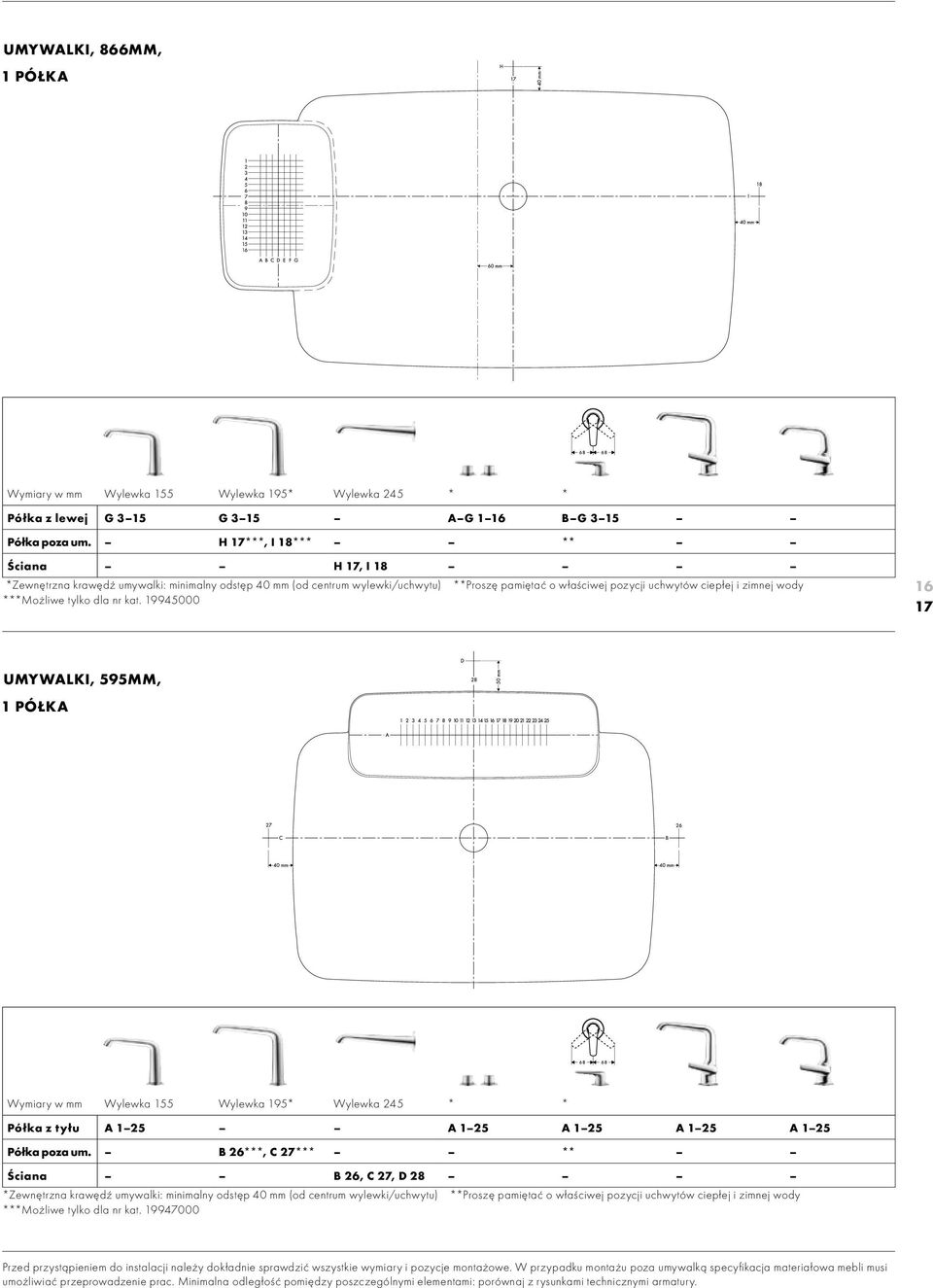

17 Umywalki, 866mm, 1 półka Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z lewej G 3 15 G 3 15 A G 1 16 B G 3 15 Półka poza um. H 17***, I 18*** ** Ściana H 17, I 18 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody ***Możliwe tylko dla nr kat Umywalki, 595mm, 1 półka Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z tyłu A 1 25 A 1 25 A 1 25 A 1 25 A 1 25 Półka poza um. B 26***, C 27*** ** Ściana B 26, C 27, D 28 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody ***Możliwe tylko dla nr kat Przed przystąpieniem do instalacji należy dokładnie sprawdzić wszystkie wymiary i pozycje montażowe. W przypadku montażu poza umywalką specyfikacja materiałowa mebli musi umożliwiać przeprowadzenie prac. Minimalna odległość pomiędzy poszczególnymi elementami: porównaj z rysunkami technicznymi armatury.

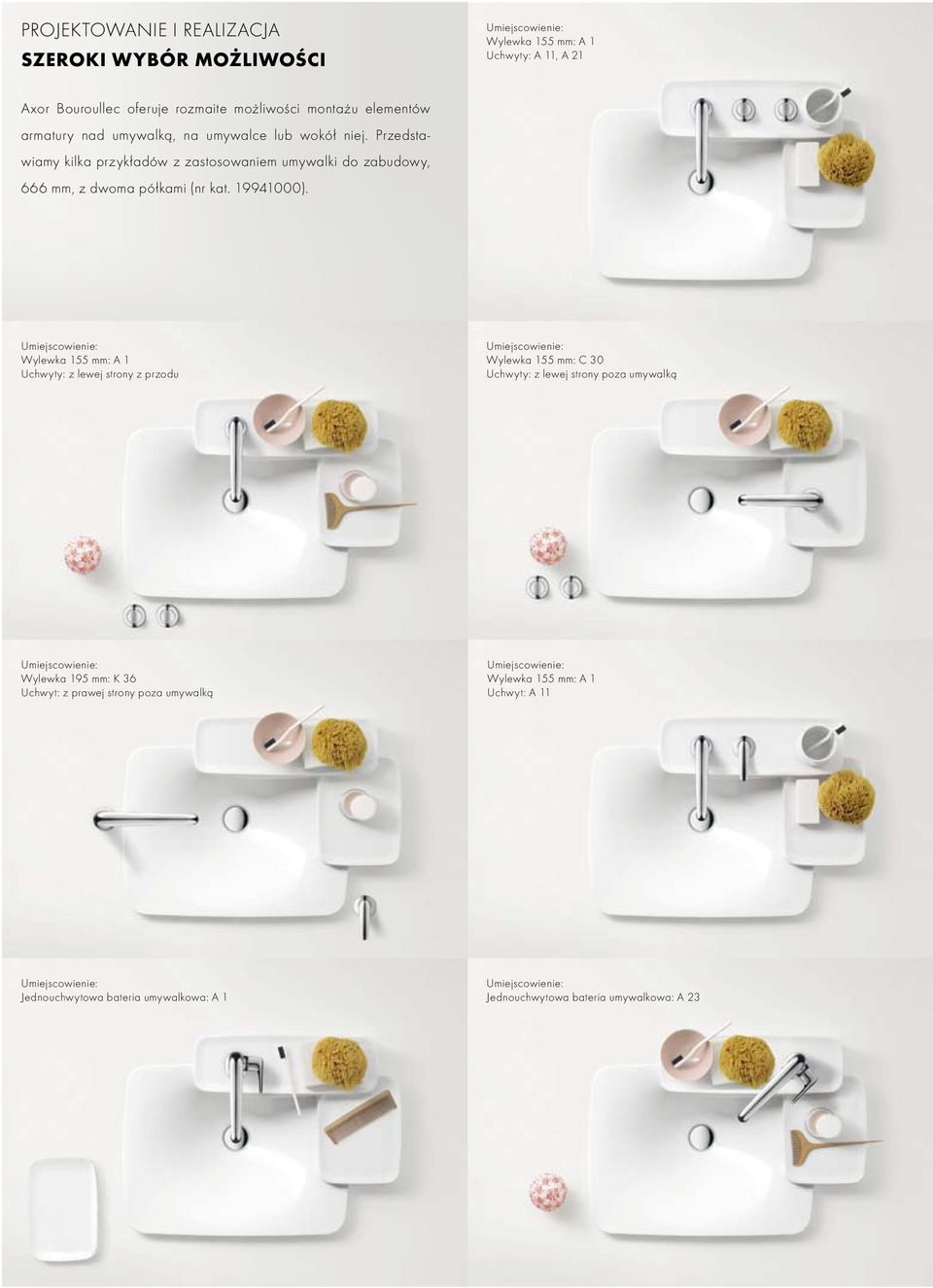

18 PROJEKTOWANIE i realizacja SzERoki wybór możliwości Umiejscowienie: Wylewka 155 mm: A 1 Uchwyty: A 11, A 21 Axor Bouroullec oferuje rozmaite możliwości montażu elementów armatury nad umywalką, na umywalce lub wokół niej. Przedstawiamy kilka przykładów z zastosowaniem umywalki do zabudowy, 666 mm, z dwoma półkami (nr kat ). Umiejscowienie: Wylewka 155 mm: A 1 Uchwyty: z lewej strony z przodu Umiejscowienie: Wylewka 155 mm: C 30 Uchwyty: z lewej strony poza umywalką Umiejscowienie: Wylewka 195 mm: K 36 Uchwyt: z prawej strony poza umywalką Umiejscowienie: Wylewka 155 mm: A 1 Uchwyt: A 11 Umiejscowienie: Jednouchwytowa bateria umywalkowa: A 1 Umiejscowienie: Jednouchwytowa bateria umywalkowa: A 23

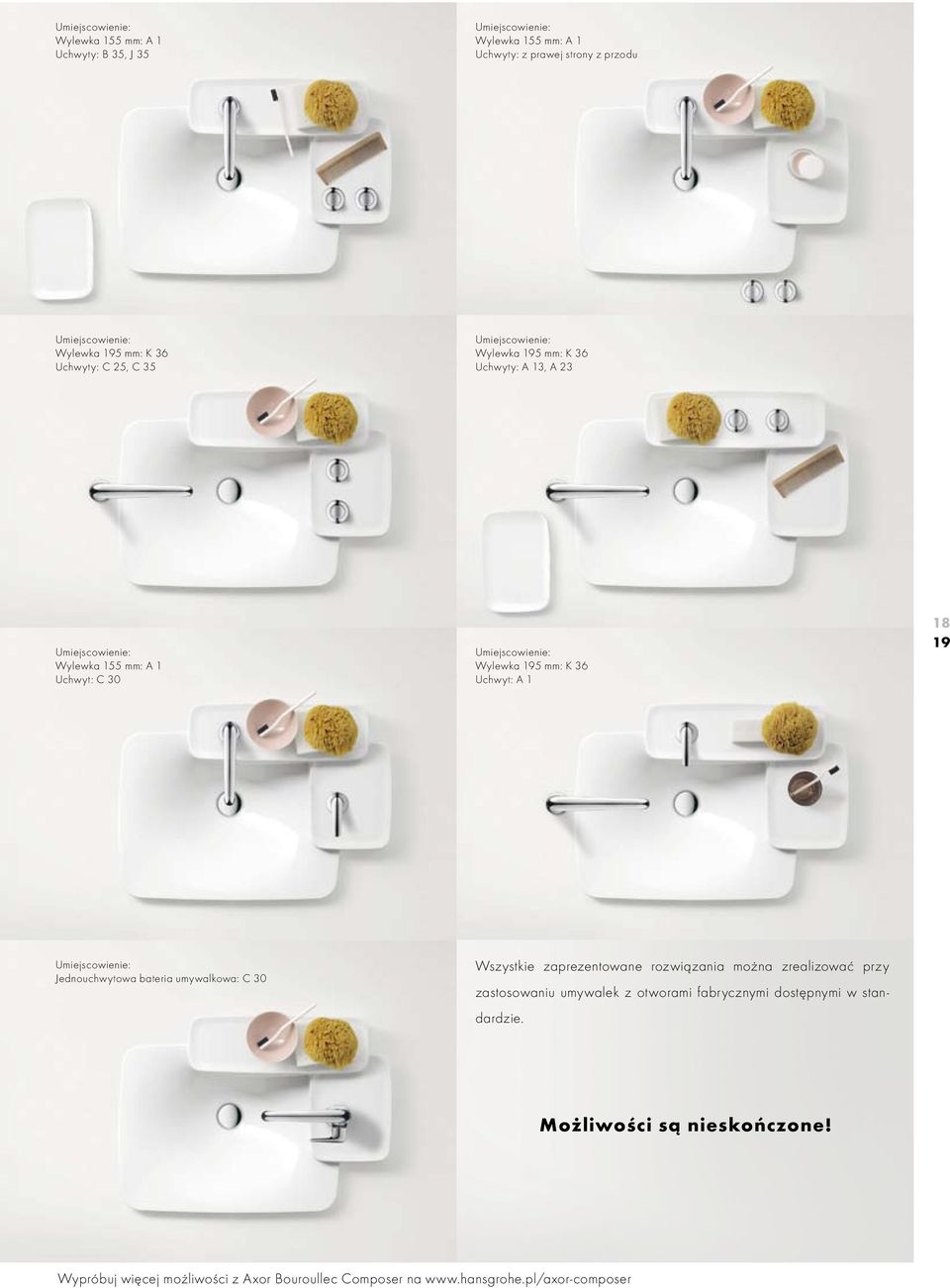

19 Umiejscowienie: Wylewka 155 mm: A 1 Uchwyty: B 35, J 35 Umiejscowienie: Wylewka 155 mm: A 1 Uchwyty: z prawej strony z przodu Umiejscowienie: Wylewka 195 mm: K 36 Uchwyty: C 25, C 35 Umiejscowienie: Wylewka 195 mm: K 36 Uchwyty: A 13, A 23 Umiejscowienie: Wylewka 155 mm: A 1 Uchwyt: C 30 Umiejscowienie: Wylewka 195 mm: K 36 Uchwyt: A Umiejscowienie: Jednouchwytowa bateria umywalkowa: C 30 Wszystkie zaprezentowane rozwiązania można zrealizować przy zastosowaniu umywalek z otworami fabrycznymi dostępnymi w standardzie. Możliwości są nieskończone! Wypróbuj więcej możliwości z Axor Bouroullec Composer na

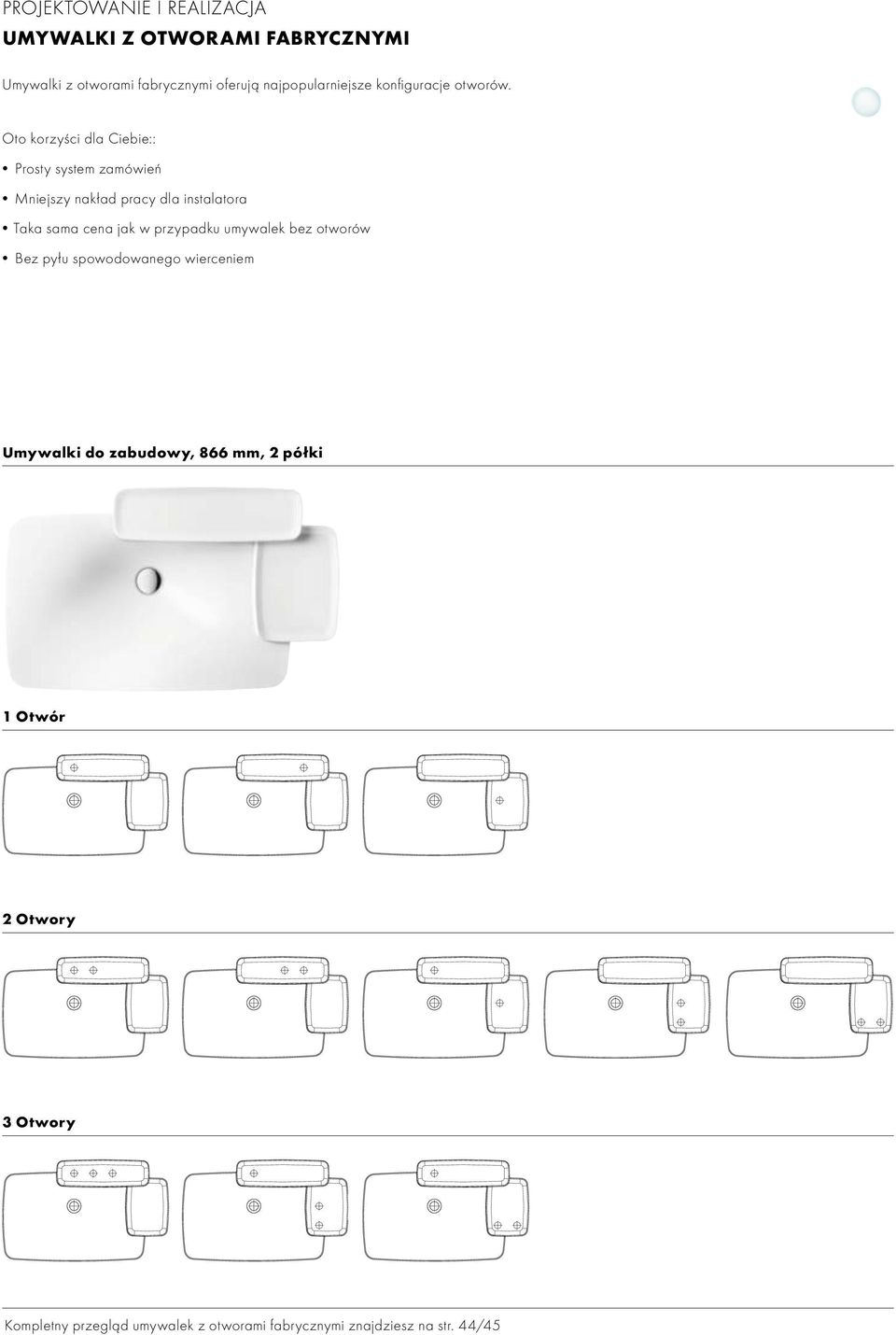

20 PROJEKTOWANIE i realizacja Umywalki z otworami fabrycznymi Umywalki z otworami fabrycznymi oferują najpopularniejsze konfiguracje otworów. Oto korzyści dla Ciebie:: Prosty system zamówień Mniejszy nakład pracy dla instalatora Taka sama cena jak w przypadku umywalek bez otworów Bez pyłu spowodowanego wierceniem Umywalki do zabudowy, 866 mm, 2 półki 1 Otwór 2 Otwory 3 Otwory Kompletny przegląd umywalek z otworami fabrycznymi znajdziesz na str. 44/45

21 jeden NUMER katalogowy wiele możliwości np. umywalka z dwoma otworami fabrycznymi w tylnej półce (nr kat ) w kombinacji z: 2-otworową baterią umywalkową,155 mm, na tylnej półce 3-otworową baterią umywalkową, 195 mm, z wylewką umiejscowioną za umywalką 3-otworową baterią umywalkową, 195 mm, z wylewką umiejscowioną z lewej strony umywalki 2-uchwytową baterią umywalkową z wylewką ścienną z lewej strony i zaworami stojącymi 20 21

22 PROJEKTOWANIE i realizacja Projektownie wspólnie z klientem Sześć kroków do aranżacji indywidualnego rozwiązania strefy umywalki. Podejście projektowe i ważne pytania w konsultacjach z klientem.: Wybór umywalki Ile przestrzeni jest do dyspozycji? Wersja do zabudowy czy wisząca? Jaka ilość półek będzie optymalna? Umywalka pojedyncza czy podwójna? Konsultacja projektowa Jak wygląda pomieszczenie? Jakie są pragnienia i potrzeby klienta? Wybór armatury Preferowany sposób obsługi armatury? Wylewka ścienna czy wolnostojąca? Instalacja natynkowa czy podtynkowa? 1 2 3

23 Opcja 1: Composer Zaaranżuj armaturę online na Bezbłędny projekt Opcja 2: Szkic projektowy Zaznacz współrzędne montażu na szkicu projektowym (wzory szkiców projektowych znajdziesz na str. 56) Projektant:... Klient:... Data: Podpis: Umiejscowienie armatury Gdzie należy umieścić wylewkę, a gdzie uchwyty? Zatwierdzenie projektu Podpis klienta zatwierdza projekt. Którą aranżację preferuje klient pod względem estetyki i komfortu? Ile półek będzie potrzebnych? Wybór umywalki z otworami fabrycznymi Czy jest dostępna taka umywalka z otworami fabrycznymi? 4 5 6

24 PROJEKTOWANIE i instalacja Wykonanie otworów i instalacja Wybierz jedną z poniższych opcji. Umywalka z otworami fabrycznymi Zamów umywalkę z otworami fabrycznymi o standardowym nr katalogowym (patrz str. 44/45). Wykonanie otworów przez instalatora Zamów umywalkę bez otworów fabrycznych (patrz str. 42/43). Przekazanie projektu do instalatora Serwis wiertniczy w ramach Manufaktury Axor Zamów umywalkę z otworami wykonanymi dla klienta (zgodnie z rysunkiem projektowym)

25 24 25 Odpowiednie narzędzie: standardowe wiertło do kamienia, ø 35 mm (patrz str. 46/47) Zaznacz pozycję otworów na umywalce Wywierć od góry otwory na wylewkę i/lub uchwyty. Montaż końcowy Proszę zapoznać się z instrukcją montażu umywalki

26 PROJEKTOWANIE i realizacja Wanna Axor Bouroullec Koresponduje z designem umywalek Półki: swobodna aranżacja elementów armatury i przestrzeń na osobiste przedmioty Ochronne folie montażowe z nadrukowaną siatką do zaznaczenia pozycji półek Siatka pozycjonująca z odstępami 1 cm Materiał: akryl

27 2-otw. termostat na brzeg wanny m x W y l e w k a wannowa Dysk prysznicowy B x otworowy termostat na cokół A Strefa instalacji dla montażu natynkowego W y l e w k a wannowa A otworowa armatura do montażu na brzegu wanny 4-otworowa armatura do montażu na cokole z płytek A A 1 75 Strefa instalacji dla montażu na cokole z płytek Jednocuchwytowa bateria wannowa, natynkowa Termostat wannowy, natynkowy Przy ustalaniu umiejscowienia poszczególnych elementów należy uwzględnić pozycję osoby siedzącej w wannie.

28 INSPIRACJE ŁAZIENKOWE łazienka AxoR BouRoullEc Na kolejnych stronach prezentujemy przykładowe aranżacje łazienki Axor Bouroullec. W zgodzie z fi lozofi ą kolekcji Feel Free to Compose proponujemy szereg materiałów, planów przestrzeni oraz modułów, które możesz dowolnie ze sobą komponować kreując własną aranżację. Zainspiruj się łazienką zaprojektowaną przez Twórców kolekcji. Aranżując swoją łazienkę marzeń, projektanci Ronan i Erwan Bouroullec inspirowali się japońską architekturą. Powstała przestrzeń, która jest oazą harmonii zapraszającą do odpoczynku w zaciszu prywatności. Przyjazna i spokojna Harmonia wykreowana przy pomocy dyskretnych produktów Jasne, pastelowe kolory Naturalne, ciepłe światło Ochrona przed światem zewnętrznym dzięki filtrom z matowego szkła Oddzielne umywalki dopasowane do indywidualnych potrzeb użytkowników

29 materiał BiAły cement Po d ł o g a np. Pandomo firmy Ardex ( corian clay Tylna ściana w strefie prysznica f i r m y D u p o n t ( jasny dąb Meble i podest Lite drewno lub laminat firmy Alpikord ( daglezja Ramy okienne i drzwiowe Pielęgnacja na bazie ługu i szarego mydła firmy Dinesen ( corian designer white Ściany za umywalką i zabudową wanny f i r m y D u p o n t ( plan przestrzeni

30 materiał Łazienkę Axor Bouroullec można zaaranżować w najróżniejszych kolorach i materiałach. Oto trzy propozycje doboru materiałów: firmy Royal Mosa ( kolor: 228V, 300 x 300 mm np. White Collection, BiAłE kafle kamienne szare kafle kamienne np. White Collection, kolor: 210V, 300 x 300 mm firmy Royal Mosa ( jasny dąb kolor: Tortora, Lite drewno lub laminat np. firmy Alpikord ( A #7 BRĄzowE panele porcelanowe np. Progetto Collection, 3000 x 1000 x 3.5 mm firmy Laminam ( jasnoszare panele porcelanowe np. Progetto Collection, kolor: Perla, 3000 x 1000 x 3.5 mm firmy Laminam ( corian designer white firmy Dupont ( #4 B AntRAcytowE porcelanowe kafle kamienne np. Platinum, Texture 2 Check, kolor: Pure, 60 x 60 cm firmy Graniti Fiandre ( BiAłE porcelanowe kafle kamienne np. Platinum, Texture 2 Check, kolor: White, 60 x 60 cm firmy Graniti Fiandre ( ciemny dąb Lite drewno lub laminat np. firmy Alpikord ( c #8 #5

31 # #2 przykładowe plany przestrzeni #1 #2 #3 Przykładowe plany przestrzeni zostały rozrysowane w oparciu o moduły przedstawione po prawej stronie. W razie potrzeby te 2600 moduły mogą być zastąpione innymi. Łazienkę można zrealizować przy zastosowaniu materiałów zaproponowanych po lewej stronie #4 #5 # #7 moduł 5 moduł 2 #6 #9 #2 # moduł moduł moduł 4 moduł 3 moduł 6 moduł #3 #5 #6 #7 moduł 4 moduł 7 moduł 1 moduł 2 moduł 9 moduł

32 m po lewej Podwójna umywalka z dużą ilością półek na osobiste akcesoria indywidualne rozwiązanie w niewielkiej przestrzeni na środku po prawej Obszerna strefa umywalki została zaadaptowana do architektury przestrzeni (np. okno za umywalką) przy pomocy przemyślanego montażu armatury. Architektura kaskadowa dzięki zróżnicowaniu poziomów dla armatury natynkowej, umywalki i wanny. moduł 8 moduł 3 6 m po lewej Urozmaicone możliwości aranżacji dzięki oddzieleniu dwóch stref umywalkowych przy pomocy niskiej ścianki. Do strefy prysznica można wejść z dwóch stron na środku po prawej Istniejące warunki przestrzenne zostały zaadaptowane do aranżacji prysznicowej niszy. Strefy umywalki i prysznica dzieli centralna ściana instalacyjna. moduł 8 moduł 5 moduł m 2 po lewej Zróżnicowanie poziomów sprzyja segmentacji przestrzeni pod kątem funkcji. Duże okno wpuszcza do łazienki naturalne światło Obszerna strefa umywalki z półkami i siedziskiem dzięki połączeniu stołu umywalkowego z ławką. na środku Wolnostojąca obudowa wanny jako centralny element przestrzeni. Dwie indywidualne strefy umywalki. moduł 3 moduł 6 moduł 8 po prawej Duże tafle okienne sprawiają, że pomieszczenie otwiera się na zewnętrzną przestrzeń. Odpływ prysznicowy tworzy jedną płaszczyznę z podłogą dzięki zastosowaniu podestu. Horyzontalna segmentacja ścian dzięki zastosowaniu niskich ścianek.

33 m o d u ły Dla każdej łazienki powstały po 3 moduły z różną aranżacją produktów i przestrzeni. Te moduły można dowolnie ze sobą łączyć i lokować na planie przestrzeni. 1 3 u m y w a l k a moduł 1 Umywalka z ławką Umywalka do zabudowy, 866 mm, 2 półki moduł 2 Konsola lub szafka pod umywalkę Umywalka do zabudowy, 666 mm, 2 półki moduł 3 Niska ścianka Umywalka wisząca, 866 mm, 1 półka Umywalka wisząca, 866 mm, 1 półka Odpowiednie rozwiązanie także dla pojedynczej umywalki 2 prysznic moduł 4 moduł 6 Instalacja natynkowa Instalacja natynkowa 4 6 Showerpipe moduł 5 Instalacja podtynkowa Termostat prysznicowy, natynkowy Zestaw prysznicowy Termostat, podtynkowy Zawory odcinające Uchwyt Porter z główką prysznicową i wężem 5 Głowica prysznicowa z ramieniem w a n n a moduł 7 moduł 9 Wanna do zabudowy Wanna do zabudowy otworowy termostat na brzeg wanny Wylewka wannowa Element prysznicowy Wolnostojąca obudowa wanny 4-otworowa armatura na brzeg wanny moduł 8 Wanna do zabudowy 8 Jednouchwytowa bateria wannowa, natynkowa

34 POMYSŁ NA ŁAZIENKĘ REAlizAcjA trzech przykładowych planów przestrzennych przy zastosowaniu Różnych materiałów i modułów 1. harmonia i lekkość 2. kolorowa elegancja 3. gościnność i otwartość Aranżacja przy zastosowaniu materiału A Harmonia i elegancja za sprawą jasnych, pastelowych kolorów i ciepłych materiałów Mnóstwo naturalnego światła dzięki dużym taflom okiennym Szkło matowe kreuje strefę prywatności Lekkość i otwartość dzięki zróżnicowaniu poziomów w poszczególnych strefach łazienki Stół umywalkowy z ławką kreuje atmosferę wypoczynku Aranżacja przy zastosowaniu materiału B Elegancja i kolor dzięki ciepłym odcieniom brązu Intrygujące kontrasty ciemnych i jasnych kolorów dzięki białym akcentom Kreacja przestrzeni porządkującej dzięki zastosowaniu melba pod umywalkę Wolnostojąca obudowa wanny jako centralny element przestrzeni Dwie strefy umywalki umożliwiają dopasowanie przestrzeni do indywidualnych potrzeb Aranżacja przy zastosowaniu materiału C Szlachetna elegancja dzięki kolorowym kontrastom Optyczne powiększenie pomieszczenia za sprawą dużych tafli okiennych Segmentacja przestrzeni przy zastosowaniu niskich ścianek działowych, które jednocześnie ułatwiają instalację Konsekwentny dobór produktów przez zastosowanie armatury natynkowej we wszystkich strefach łazienki 1. produkty Axor Bouroullec: Umywalka: 1 x umywalka do zabudowy, 866 mm, 2 półki Nr kat x jednouchwytowa bateria umywalkowa Nr kat x lustro wiszące, małe Nr kat P r y s z n i c : 1 x Showerpipe z termostatem Nr kat W a n n a : 1 x wanna do zabudowy Nr kat x 2-otworowy termostat do montażu na brzegu wanny Nr kat x wylewka wannowa do montażu na brzegu wanny Nr kat x komplet wannowy Secufl ex z dyskiem prysznicowym do montażu na brzegu wanny Nr kat inne produkty: Stół umywalkowy i ławka Stołek: Cork Family fi rmy Vitra

35 2. Produkty Axor Bouroullec: Umywalka: 2 x umywalka do zabudowy, 666 mm, 2 półki Nr kat x 2-otworowa armatura umywalkowa, 195 mm Nr kat x 3-otworowa armatura umywalkowa, 155 mm Nr kat x lustro wiszące, duże Nr kat x lustro wiszące, małe Nr kat Prysznic: 1 x termostat, podtynkowy Nr kat x zawory odcinające, podtynkowe Nr kat x element Porter Nr kat x główka prysznicowa Nr kat x wąż prysznicowy Nr kat x Raindance E 240 Air 1jet głowica prysznicowa z ramieniem Nr kat x półka prysznicowa 400 mm Nr kat Wanna: 1 x wanna do zabudowy Nr kat x 4-otworowa armatura do montażu na brzegu wanny Nr kat Inne produkty: Podstawa pod umywalkę: Ketho firmy Duravit Krzesło: Vegetal firmy Vitra Stołek: Cork Family firmy Vitra Akcesoria: Algues firmy Vitra Produkty Axor Bouroullec: Umywalka: 1 x umywalka wisząca, 866 mm, 1 półka Nr kat x jednouchwytowa bateria umywalkowa, natynkowa Nr kat x lustro wiszące, duże Nr kat x lustro wiszące, małe Nr kat x haczyk podwójny Nr kat Prysznic: 1 x Showerpipe z termostatem Nr kat x haczyk podwójny Nr kat Wanna: 1 x wanna do zabudowy Nr kat x jednouchwytowa bateria wannowa, natynkowa Nr kat x wieszak na ręcznik, 600 mm Nr kat Inne produkty: Krzesło: Slow Chair firmy Vitra 34 35

36 POMYSŁ NA ŁAZIENKĘ Jeszcze więcej możliwości kompozycji Armaturę Axor Bouroullec można łączyć również z ceramiką innych producentów. Co więcej, kombinacja z szafką umywalkową otwiera dodatkowe możliwości aranżacyjne. Neutralna szafka umywalkowa, np. firmy Duravit

37 Od lewej strony na górze do prawej na dole: Palomba firmy Laufen, SimplyU Natural firmy Ideal Standard, icon firmy Keramag, Pli firmy Burgbad 36 37

38 POMYSŁ NA ŁAZIENKĘ porady NA TEMAT Ekspozycji Dla celów prezentacji kolekcji Axor Bouroullec na Twojej ekspozycji polecamy aranżację, która pozostawia półki umywalki wolne. Proponujemy również wykorzystanie mobilnych atrap armatury. W ten sposób możesz w bardziej atrakcyjny sposób zaprezentować klientowi różne warianty umiejscowienia armatury i wspólnie z nim odkrywać i kreatywnie planować jego osobistą łazienkę Axor Bouroullec. Taki sposób prezentacji ma dla Ciebie szereg zalet: Twój Klient może odkrywać możliwości kolekcji w ciekawy, dynamiczny sposób. Możliwość swobodnego komponowania indywidualnej aranżacji elementów w kreatywny sposób. Zestaw mobilnych atrap złożony z ruchomych elementów: jednouchwytowa bateria umywalkowa, wylewka 155 mm, wylewka 195 mm, uchwyt pojedynczy i 2 zawory. Nr kat Projektowanie na żywo dzięki zabawie elementami kolekcji na ekspozycji. Klient może łatwiej wyobrazić sobie kompozycję poszczególnych elementów na ekspozycji. Klient identyfikuje się bardziej z zaaranżowanym przez siebie rozwiązaniem. Możesz zamontować element armatury poza umywalką, np. na konsoli lub na ścianie. W aranżacji dwóch umywalek możesz np. zainstalować elementy armatury tylko na jednej z umywalek. Na drugiej umywalce Twój klient będzie mógł wypróbować rozmaite kompozycje według własnego pomysłu.

39 PRZEGLąd PRODUKTów AxoR BouRoullEC możliwości aranżacji Art.-Nr. kat x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x = Połączenia są możliwe/ = Połączenia nie są możliwe Proszę zawsze łączyć umywalki Axor Bouroullec tylko z bateriami Axor Bouroullec bez cięgła.

40 Axor Bouroullec Strefa umywalki Strefa umywalki 1 Jednouchwytowa bateria umywalkowa nr kat Jednouchwytowa bateria umywalkowa bez cięgła (bez fot.) nr kat Jednouchwytowa bateria umywalkowa z rurami miedzianymi (bez fot.) nr kat Jednouchwytowa bateria umywalkowa do małej umywalki nr kat Jednouchwytowa bateria umywalkowa do małej umywalki bez cięgła (bez fot.) nr kat Stojąca bateria umywalkowa nr kat otworowa bateria umywalkowa 195 mm nr kat otworowa bateria umywalkowa 195 mm bez cięgła (bez fot.) nr kat otworowa bateria umywalkowa 155 mm (bez fot.) nr kat otworowa bateria umywalkowa 155 mm bez cięgła (bez fot.) nr kat otworowa bateria umywalkowa 155 mm nr kat otworowa bateria umywalkowa 155 mm bez cięgła (bez fot.) nr kat otworowa bateria umywalkowa 195 mm (bez fot.) nr kat otworowa bateria umywalkowa 195 mm bez cięgła (bez fot.) nr kat Jednouchwytowa bateria umywalkowa, wylewka ścienna 245 mm, podtynkowa, uchwyt wolnostojący nr kat j.w., wylewka ścienna 200 mm (bez fot.) nr kat Wszystkie baterie posiadają ogranicznik przepływu (5 l/min).

41 otworowa bateria umywalkowa, wylewka ścienna 200 mm, podtynkowa, dwa zawory wolnostojące nr kat otworowa bateria umywalkowa, wylewka ścienna 245 mm, podtynkowa, dwa zawory wolnostojące (bez fot.) nr kat Jednouchwytowa bateria umywalkowa, wylewka ścienna 245 mm, podtynkowa nr kat Jednouchwytowa bateria umywalkowa, wylewka ścienna 200 mm, podtynkowa (bez fot.) nr kat Zestaw podtynkowy (bez fot.) nr kat otworowa bateria umywalkowa, wylewka ścienna 200 mm, podtynkowa nr kat otworowa bateria umywalkowa, wylewka ścienna 245 mm, podtynkowa (bez fot.) nr kat Zestaw podtynkowy (bez fot.) nr kat Jednouchwytowa bateria umywalkowa, natynkowa nr kat otworowa bateria umywalkowa, natynkowa nr kat Komplet rysunków wymiarowych i specyfikacji projektowych na

42 Axor Bouroullec Strefa umywalki Strefa umywalki 1 Umywalka do zabudowy, 866 mm, 2 półki nr kat Umywalka wisząca, 866 mm, 2 półki nr kat Umywalka do zabudowy, 666 mm, 2 półki nr kat Umywalka wisząca, 666 mm, 2 półki nr kat

43 Umywalka do zabudowy, 866 mm, 1 półka nr kat Umywalka wisząca, 866 mm, 1 półka nr kat Umywalka do zabudowy, 595 mm, 1 półka nr kat Umywalka wisząca, 595 mm, 1 półka nr kat Komplet rysunków wymiarowych i specyfikacji projektowych na

44 Axor Bouroullec Umywalki z otworami fabrycznymi Pod szkicami znajdują się współrzędne do wiercenia otworów. Umywalka do zabudowy, 866 mm, 2 półki Nr kat xxx Umywalka wisząca, 866 mm, 2 półki Nr kat xxx A 1 A 27 C * -250* A 1, A 11 A 17, A 27 A 1, C 34 C 34, C 44 B 44, L A 1, A 11, A 21 A 1, C 34, C 44 A 1, B 44, L 44 Umywalka do zabudowy, 666 mm, 2 półki Nr kat xxx Umywalka wisząca, 666 mm, 2 półki Nr kat xxx A 1 A 23 C * -250* A 1, A 11 A 13, A 23 A 1, C 30 C 25, C 35 B 35, J A 1, A 11, A 21 A 1, C 25, C 35 A 1, B 35, J 35 * Połączenie nie jest możliwe z nr kat i

45 Umywalka do zabudowy, 595 mm, 1 półka Nr kat xxx Umywalka wisząca, 595 mm, 1 półka Nr kat xxx A 13 A A 13, A A 3, A 13, A Umywalka do zabudowy, 866 mm, 1 półka Nr kat xxx Umywalka wisząca, 866 mm, 1 półka Nr kat xxx -110 G G 6, G 16 Komplet rysunków wymiarowych i specyfikacji projektowych na

46 PRZEGLąd PRODUKTów Wskazówki techniczne odnośnie umywalek Kolejne strony zawierają wskazówki odnośnie projektowania, montażu i pielęgnacji umywalek oraz krótkie objaśnienia jak korzystać z dołączonego oprzyrządowania. Pudełko z oprzyrządowaniem do umywalek: Do każdej zamówionej umywalki jest dołączane pudełko z oprzyrządowaniem zawierające:

47 1. Szablon montażowy dla strefy wokół umywalki (tylko dla umywalek do zabudowy) Szablon linii cięcia Współrzędne montażowe dla wylewki Specyfikacja materiałowa mebli musi umożliwiać przeprowadzenie montażu. 2. Śruby + nakrętki (tylko dla umywalek do zabudowy) do montażu umywalki na konsoli 3. Pierścienie + złącza do montażu węży do umywalki Przedłużki węży do montażu elementów armatury w większej odległości 5. Kolanka montażowe Węże biegną horyzontalnie Węże są niewidoczne od frontu

48 PRZEGLąd PRODUKTów Wskazówki techniczne odnośnie umywalek Wskazówki montażowe 1. Umywalki do zabudowy W fazie projektowania, montażu mebli oraz instalacji odpływów należy uwzględnić asymetryczną pozycję wylewki. Prezentacja na przykładzie XXX Wyjątek odnosi się do: XXX XXX XXX Wszystkie rysunki techniczne znajdziesz na str. 42/ Umywalki wiszące W fazie projektowania łazienki należy uwzględnić asymetryczną pozycję kołków. Prezentacja na przykładzie XXX Wyjątek odnosi się do: XXX XXX XXX Wszystkie rysunki techniczne znajdziesz na str. 42/43.

49 Nasadka wiertarska Do wykonania otworów w umywalkach Axor Bouroullec zalecamy następujące narzędzia: Korona wiertarska do kamienia Średnica: 35 mm Dostępna: w sklepach z narzędziami alternatywnie w Hansgrohe (nr kat ) Ø 35 mm max. 19 mm Tryb pracy: Należy wyłączyć opcję wiercenia uderzeniowego wiertarki Wskazówki odnośnie pielęgnacji Z umywalkami prosimy postępować w następujący sposób: Należy stosować wyłącznie środki czyszczące, które są odpowiednie dla tego typu powierzchni. Nie wolno stosować środków czyszczących zawierających kwas mrówkowy, substancje wybielające na bazie chloru lub kwasu octowego, z uwagi na ryzyko wystąpienia poważnych uszkodzeń powierzchni. Przepolerować umywalkę politurą i nawoskować (można zastosować produkty do pielęgnacji lakierów samochodowych). Regularne utrzymywanie powierzchni w czystości gwarantuje jej trwałe piękno przez długie lata. Należy chronić produkt przed kontaktem z kwasami, środkami do czyszczenia instalacji, farbami do włosów i chlorem. W razie wystąpienia porysowań powierzchni lub utraty połysku, proszę postępować zgodnie z przedstawioną powyżej instrukcją polerowania i woskowania. Polecamy Twojej uwadze także Zalecenia pielęgnacji powierzchni dla produktów Hansgrohe (dołączone do każdego produktu lub zamieszczone na stronie pro.hansgrohe-int.com/cleaning-recommendation

50 Axor Bouroullec Strefa wanny Strefa wanny 1 Jednouchwytowa bateria wannowa, natynkowa nr kat Jednouchwytowa bateria wannowa, podtynkowa nr kat Jednouchwytowa bateria wannowa z systemem zabezpieczającym, podtynkowa nr kat Zestaw podtynkowy (bez fot.) nr kat Wylewka wannowa 224 mm, natynkowa nr kat Wylewka wannowa 180 mm, natynkowa (bez fot.) nr kat otworowa bateria termostatyczna do montażu na brzegu wanny nr kat Zestaw podstawowy (bez fot.) nr kat Zestaw na brzeg wanny Secuflex z dyskiem prysznicowym nr kat Wylewka wannowa do montażu na brzegu wanny nr kat Zestaw podstawowy (bez fot.) nr kat

51 otworowa armatura do montażu na brzegu wanny nr kat Zestaw podstawowy (bez fot.) nr kat otworowa armatura do montażu na cokole z płytek nr kat Zestaw podstawowy (bez fot.) nr kat Wanna do zabudowy, akrylowa, pojemność ok. 192 l (1 os./70 kg), waga wraz z opakowaniem 123 kg, wymiary opakowania 2060 x 1030 x 980 mm (Podpora wanny w zestawie) nr kat Komplet rysunków wymiarowych i specyfikacji projektowych na

52 Axor Bouroullec Strefa prysznica Strefa prysznica 1 Jednouchwytowa bateria prysznicowa, natynkowa nr kat Jednouchwytowa bateria prysznicowa, podtynkowa nr kat Zestaw podtynkowy (bez fot.) nr kat Showerpipe z termostatem nr kat

53 Axor Bouroullec Termostaty/zawory Termostaty/zawory 1 Termostat wannowy, natynkowy nr kat Termostat prysznicowy, natynkowy nr kat Termostat, podtynkowy nr kat Termostat highflow, podtynkowy nr kat Zestaw podtynkowy (bez fot.) nr kat Termostat z zaworem odcinającym, podtynkowy nr kat Zestaw podtynkowy (bez fot.) nr kat Termostat z zaworem odcinająco-przełączającym, podtynkowy nr kat Zestaw podtynkowy (bez fot.) nr kat Zawór odcinający, podtynkowy nr kat Zestaw podtynkowy grzybkowy, DN15 (bez fot.) nr kat Zestaw podtynkowy ceramiczny, DN15 (bez fot.) nr kat Zestaw podtynkowy grzybkowy, DN20 (bez fot.) nr kat Trio/Quattro element zewnętrzny nr kat Trio zestaw podtynkowy (bez fot.) nr kat Quattro zestaw podtynkowy (bez fot.) nr kat Uchwyt Porter nr kat Komplet rysunków wymiarowych i specyfikacji projektowych na

54 Axor Bouroullec Baterie bidetowe 1 2 Axor Bouroullec Akcesoria Baterie bidetowe 1 Jednouchwytowa bateria bidetowa nr kat otworowa bateria bidetowa nr kat Akcesoria 1 Lustro, duże, do montażu na ścianie nr kat Lustro, małe, do montażu na ścianie nr kat Półka 250 mm, wisząca nr kat Półka 250 mm, wolnostojąca nr kat Półka 400 mm, wisząca nr kat Półka 400 mm, wolnostojąca nr kat

55 Półka 400 mm, do prysznica nr kat Kubek do mycia zębów nr kat Wieszak na ręcznik kąpielowy, 600 mm nr kat Wieszak na ręcznik kąpielowy, 800 mm nr kat Uchwyt nr kat Haczyk podwójny nr kat Uchwyt do papieru toaletowego nr kat Uchwyt na szczotkę WC nr kat Komplet rysunków wymiarowych i specyfikacji projektowych na

56 Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z tyłu A 1 27 A 1 27 A 1 27 A 1 27 A 1 27 Półka z prawej C C B L B J C C Półka poza um. M 45***, N 46 50*** ** Ściana M 45, O 51 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody ***Możliwe tylko dla nr kat Przed przystąpieniem do instalacji należy dokładnie sprawdzić wszystkie wymiary i pozycje montażowe. W przypadku montażu poza umywalką warunki materiałowe mebli muszą pozwalać na przeprowadzenie prac. Minimalna odległość pomiędzy poszczególnymi elementami: porównaj z rysunkami technicznymi armatury. Axor Bouroullec Umywalki, 866mm, 2 półki Nr kat XXX, Nr kat XXX skala 1:5 Projektant:... Klient:... Data:... Podpis:...

57 Axor Bouroullec Umywalki, 666mm, 2 półki Nr kat XXX, Nr kat XXX skala 1:5 Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z tyłu A 1 20 A 1 23 A 1 23 A 1 20 A 1 20 Półka z prawej C C B J B H C C Półka poza um. K 36***, L 37 41*** ** Ściana K 36, M 42 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody ***Możliwe tylko dla nr kat Przed przystąpieniem do instalacji należy dokładnie sprawdzić wszystkie wymiary i pozycje montażowe. W przypadku montażu poza umywalką warunki materiałowe mebli muszą pozwalać na przeprowadzenie prac. Minimalna odległość pomiędzy poszczególnymi elementami: porównaj z rysunkami technicznymi armatury. Projektant:... Klient:... Data:... Podpis:

58 Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z lewej G 3 15 G 3 15 A G 1 16 B G 3 15 Półka poza um. H 17***, I 18*** ** Ściana H 17, I 18 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody ***Możliwe tylko dla nr kat Przed przystąpieniem do instalacji należy dokładnie sprawdzić wszystkie wymiary i pozycje montażowe. W przypadku montażu poza umywalką warunki materiałowe mebli muszą pozwalać na przeprowadzenie prac. Minimalna odległość pomiędzy poszczególnymi elementami: porównaj z rysunkami technicznymi armatury. Axor Bouroullec Umywalki, 866mm, 1 półka Nr kat XXX, Nr kat XXX skala 1:5 Projektant:... Klient:... Data:... Podpis:...

59 Axor Bouroullec Umywalki, 595mm, 1 półka Nr kat XXX, Nr kat XXX skala 1:5 Wymiary w mm Wylewka 155 Wylewka 195* Wylewka 245 * * Półka z tyłu A 1 25 A 1 25 A 1 25 A 1 25 A 1 25 Półka poza um. B 26***, C 27*** ** Ściana B 26, C 27, D 28 *Zewnętrzna krawędź umywalki: minimalny odstęp 40 mm (od centrum wylewki/uchwytu) **Proszę pamiętać o właściwej pozycji uchwytów ciepłej i zimnej wody ***Możliwe tylko dla nr kat Przed przystąpieniem do instalacji należy dokładnie sprawdzić wszystkie wymiary i pozycje montażowe. W przypadku montażu poza umywalką warunki materiałowe mebli muszą pozwalać na przeprowadzenie prac. Minimalna odległość pomiędzy poszczególnymi elementami: porównaj z rysunkami technicznymi armatury. Projektant:... Klient:... Data:... Podpis:

60 Wymiary w mm Półka z tyłu A A 20 75* A 1 75* A 1 75* Półka z lewej M X 76 88* B X 86-88* Cokół możliwy *Minimalna odległość pomiędzy elementami 110 mm (od środka wylewki/uchwytu)/ Możliwe tylko dla nr kat Należy sprawdzić dokładne wymiary i pozycje montażowe elementów przed przystąpieniem do instalacji. Przy ustalaniu umiejscowienia poszczególnych elementów należy uwzględnić pozycję osoby siedzącej w wannie. Axor Bouroullec Wanna do zabudowy Nr kat skala 1:10 Projektant:... Klient:... Data:... Podpis:...

61

62 poland Hansgrohe Sp. z o.o. ul. Sowia 12 PL Tarnowo Podgórne Infolinia: Fax info@hansgrohe.pl Ten prospekt został wydrukowany w sposób możliwie najbardziej przyjazny dla środowiska przez drukarnię z certyfi katem FSC. Zastosowanie nowego rodzaju papieru (UPM Finesse Silk) pozwoliło na redukcję emisji CO 2 podczas procesu produkcyjnego o ponad 30% w porównaniu z ubiegłoroczną edycją. Ty także możesz przyczynić się do ochrony środowiska przekazując ten prospekt innym zainteresowanym lub oddając go do recyclingu. pl-pl -Axor Bouroullec Prospekt dla profesjonalistów Form-Nr /11/5 Subject to technical alterations koncepcja & projekt graficzny bilekjaeger, Stuttgart Bathroom planning Ronan & Erwan Bouroullec, Paris; krälinglübke, Hamburg; fön design, Schramberg photography Tahon & Bouroullec; Kuhnle+Knödler, Radolfzell; Uli Maier, Stuttgart thanks to Burgbad, Duravit, GranitiFiandre, Ideal Standard, Keramag, Laufen, Royal Mosa Axor-Hansgrohe AG P. O. Box 1145 D Schiltach Telephone Fax info@axor-design.com
