1 RainBrain Projektowanie i instalacja

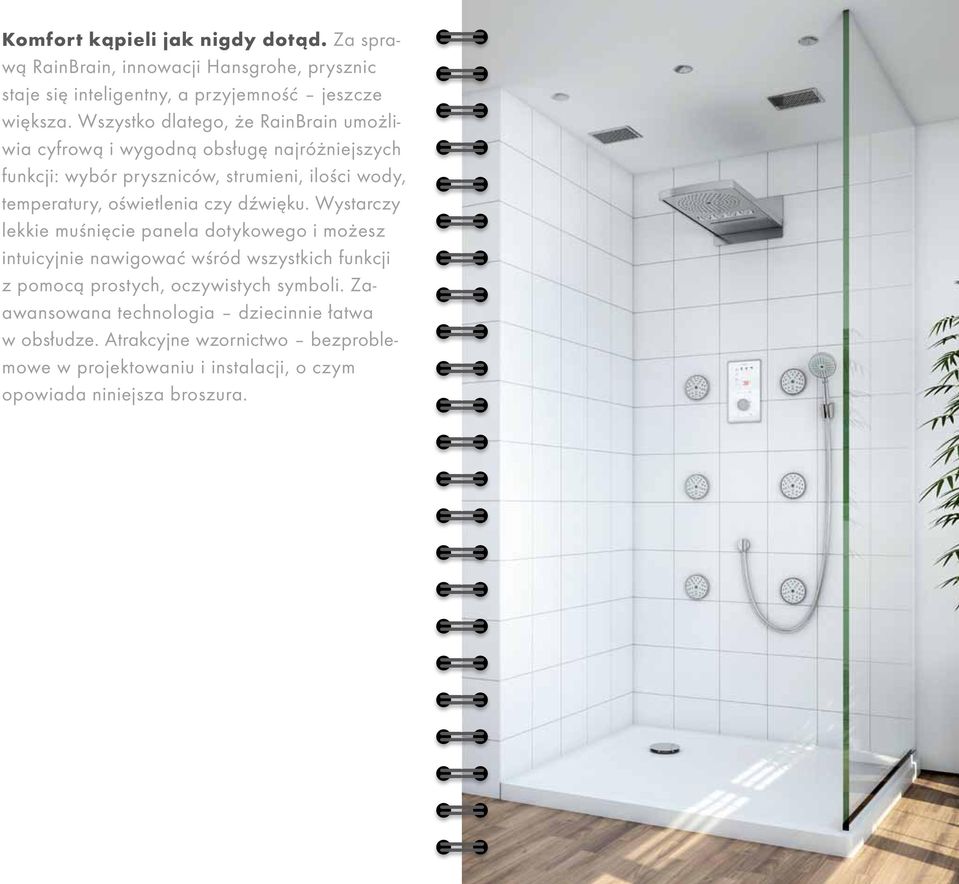

2 Komfort kąpieli jak nigdy dotąd. Za sprawą RainBrain, innowacji Hansgrohe, prysznic staje się inteligentny, a przyjemność jeszcze większa. Wszystko dlatego, że RainBrain umożliwia cyfrową i wygodną obsługę najróżniejszych funkcji: wybór pryszniców, strumieni, ilości wody, temperatury, oświetlenia czy dźwięku. Wystarczy lekkie muśnięcie panela dotykowego i możesz intuicyjnie nawigować wśród wszystkich funkcji z pomocą prostych, oczywistych symboli. Zaawansowana technologia dziecinnie łatwa w obsłudze. Atrakcyjne wzornictwo bezproblemowe w projektowaniu i instalacji, o czym opowiada niniejsza broszura.

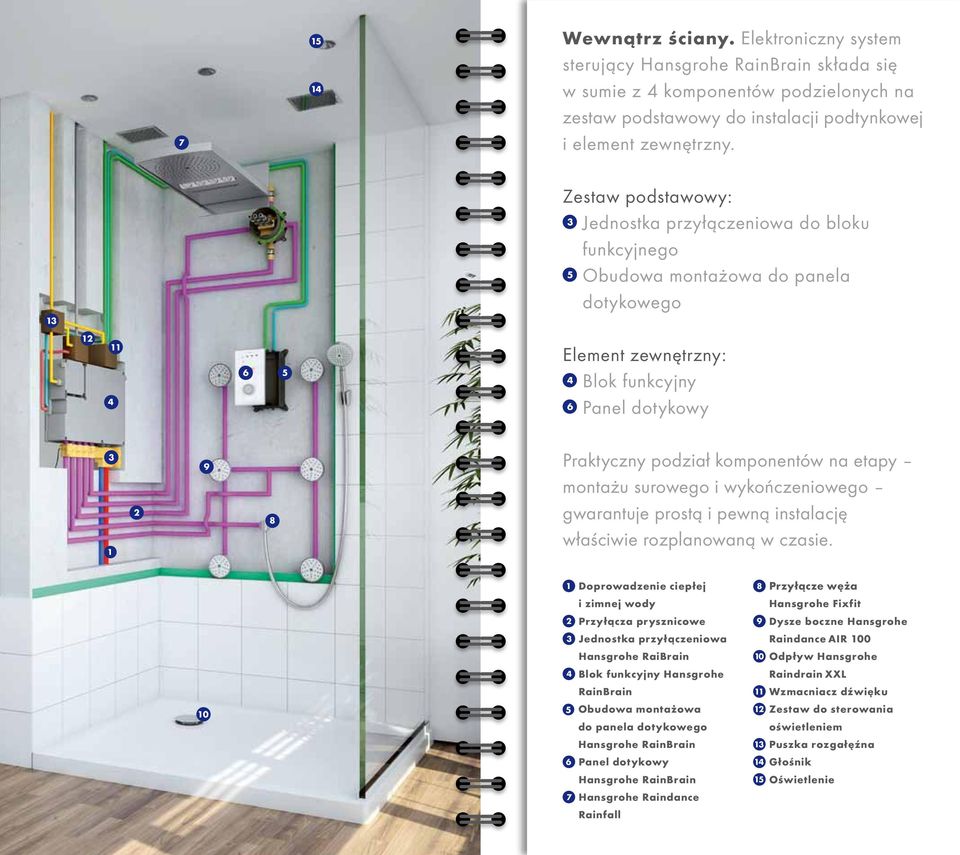

3 Wewnątrz ściany. Elektroniczny system sterujący Hansgrohe RainBrain składa się w sumie z 4 komponentów podzielonych na zestaw podstawowy do instalacji podtynkowej i element zewnętrzny. Zestaw podstawowy: 3 Jednostka przyłączeniowa do bloku funkcyjnego 5 Obudowa montażowa do panela 13 dotykowego Element zewnętrzny: 4 Blok funkcyjny 6 Panel dotykowy Praktyczny podział komponentów na etapy montażu surowego i wykończeniowego gwarantuje prostą i pewną instalację właściwie rozplanowaną w czasie Doprowadzenie ciepłej i zimnej wody Przyłącza prysznicowe 3 Jednostka przyłączeniowa Hansgrohe RaiBrain 4 Blok funkcyjny Hansgrohe RainBrain 5 Obudowa montażowa do panela dotykowego Hansgrohe RainBrain 6 Panel dotykowy Hansgrohe RainBrain 7 Hansgrohe Raindance Rainfall 8 Przyłącze węża Hansgrohe Fixfit 9 Dysze boczne Hansgrohe Raindance AIR Odpływ Hansgrohe Raindrain 11 Wzmacniacz dźwięku 1 Zestaw do sterowania oświetleniem 13 Puszka rozgałęźna 14 Głośnik 15 Oświetlenie

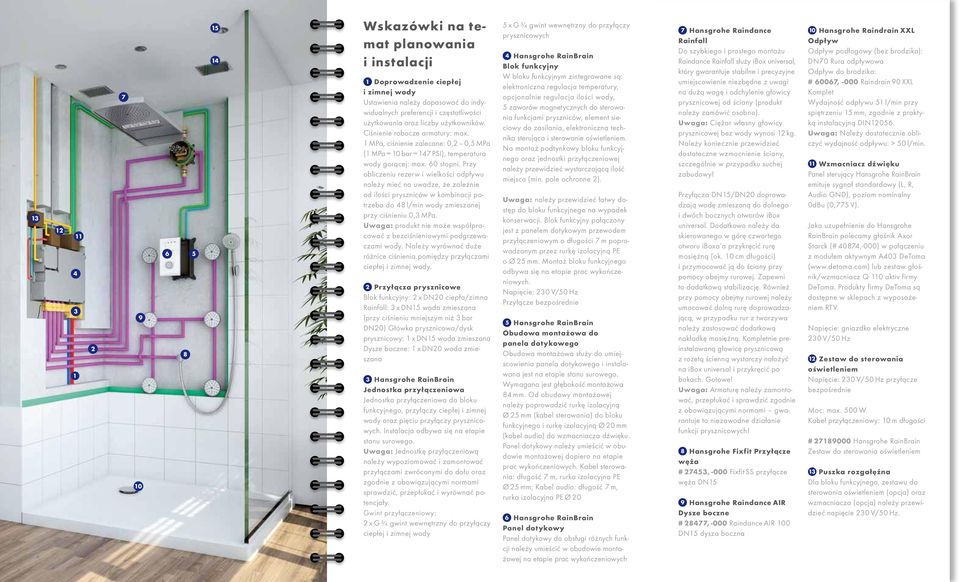

4 Wskazówki na temat planowania i instalacji 1 Doprowadzenie ciepłej i zimnej wody Ustawienia należy dopasować do indywidualnych preferencji i częstotliwości użytkowania oraz liczby użytkowników. Ciśnienie robocze armatury: max. 1 MPa, ciśnienie zalecane: 0, 0,5 MPa (1 MPa = 10 bar = 147 PSI), temperatura wody gorącej: max. 60 stopni. Przy obliczeniu rezerw i wielkości odpływu należy mieć na uwadze, że zależnie od ilości pryszniców w kombinacji potrzeba do 48 l/min wody zmieszanej przy ciśnieniu 0,3 MPa. Uwaga: produkt nie może współpracować z bezciśnieniowymi podgrzewaczami wody. Należy wyrównać duże różnice ciśnienia pomiędzy przyłączami ciepłej i zimnej wody. Przyłącza prysznicowe Blok funkcyjny: x DN0 ciepła/zimna Rainfall: 3 x DN15 woda zmieszana (przy ciśnieniu mniejszym niż 3 bar DN0) Główka prysznicowa/dysk prysznicowy: 1 x DN15 woda zmieszana Dysze boczne: 1 x DN0 woda zmieszana 3 Hansgrohe RainBrain Jednostka przyłączeniowa Jednostka przyłączeniowa do bloku funkcyjnego, przyłączy ciepłej i zimnej wody oraz pięciu przyłączy prysznicowych. Instalacja odbywa się na etapie stanu surowego. Uwaga: Jednostkę przyłączeniową należy wypoziomować i zamontować przyłączami zwróconymi do dołu oraz zgodnie z obowiązującymi normami sprawdzić, przepłukać i wyrównać potencjały. Gwint przyłączeniowy: x G ¾ gwint wewnętrzny do przyłączy ciepłej i zimnej wody 5 x G ¾ gwint wewnętrzny do przyłączy prysznicowych 4 Hansgrohe RainBrain Blok funkcyjny W bloku funkcyjnym zintegrowane są: elektroniczna regulacja temperatury, opcjonalnie regulacja ilości wody, 5 zaworów magnetycznych do sterowania funkcjami pryszniców, element sieciowy do zasilania, elektroniczna technika sterująca i sterowanie oświetleniem. Na montaż podtynkowy bloku funkcyjnego oraz jednostki przyłączeniowej należy przewidzieć wystarczającą ilość miejsca (min. pole ochronne ). Uwaga: należy przewidzieć łatwy dostęp do bloku funkcyjnego na wypadek konserwacji. Blok funkcyjny połączony jest z panelem dotykowym przewodem przyłączeniowym o długości 7 m poprowadzonym przez rurkę izolacyjną PE o Ø 5 mm. Montaż bloku funkcyjnego odbywa się na etapie prac wykończeniowych. Napięcie: 30 V/50 Hz Przyłącze bezpośrednie 5 Hansgrohe RainBrain Obudowa montażowa do panela dotykowego Obudowa montażowa służy do umiejscowienia panela dotykowego i instalowana jest na etapie stanu surowego. Wymagana jest głębokość montażowa 84 mm. Od obudowy montażowej należy poprowadzić rurkę izolacyjną Ø 5 mm (kabel sterowania) do bloku funkcyjnego i rurkę izolacyjną Ø 0 mm (kabel audio) do wzmacniacza dźwięku. Panel dotykowy należy umieścić w obudowie montażowej dopiero na etapie prac wykończeniowych. Kabel sterowania: długość 7 m, rurka izolacyjna PE Ø 5 mm; Kabel audio: długość 7 m, rurka izolacyjna PE Ø 0 6 Hansgrohe RainBrain Panel dotykowy Panel dotykowy do obsługi różnych funkcji należy umieścić w obudowie montażowej na etapie prac wykończeniowych 7 Hansgrohe Raindance Rainfall Do szybkiego i prostego montażu Raindance Rainfall służy ibox universal, który gwarantuje stabilne i precyzyjne umiejscowienie niezbędne z uwagi na dużą wagę i odchylenie głowicy prysznicowej od ściany (produkt należy zamówić osobno). Uwaga: Ciężar własny głowicy prysznicowej bez wody wynosi 1 kg. Należy koniecznie przewidzieć dostateczne wzmocnienie ściany, szczególnie w przypadku suchej zabudowy! Przyłącza DN15/DN0 doprowadzają wodę zmieszaną do dolnego i dwóch bocznych otworów ibox universal. Dodatkowo należy do skierowanego w górę czwartego otworu iboxa a przykręcić rurę mosiężną (ok. 10 cm długości) i przymocować ją do ściany przy pomocy obejmy rurowej. Zapewni to dodatkową stabilizację. Również przy pomocy obejmy rurowej należy umocować dolną rurę doprowadzającą, w przypadku rur z tworzywa należy zastosować dodatkową nakładkę mosiężną. Kompletnie preinstalowaną głowicę prysznicową z rozetą ścienną wystarczy nałożyć na ibox universal i przykręcić po bokach. Gotowe! Uwaga: Armaturę należy zamontować, przepłukać i sprawdzić zgodnie z obowiązującymi normami gwarantuje to niezawodne działanie funkcji prysznicowych! 8 Hansgrohe Fixfit Przyłącze węża # 7453, -000 Fixfit SS przyłącze węża DN15 9 Hansgrohe Raindance AIR Dysze boczne # 8477, -000 Raindance AIR 100 DN15 dysza boczna 10 Hansgrohe Raindrain Odpływ Odpływ podłogowy (bez brodzika): DN70 Rura odpływowa Odpływ do brodzika: # 60067, -000 Raindrain 90 Komplet Wydajność odpływu 51 l/min przy spiętrzeniu 15 mm, zgodnie z praktyką instalacyjną DIN1056. Uwaga: Należy dostatecznie obliczyć wydajność odpływu: > 50 l/min. 11 Wzmacniacz dźwięku Panel sterujący Hansgrohe RainBrain emituje sygnał standardowy (L, R, Audio GND), poziom nominalny 0dBu (0,775 V). Jako uzupełnienie do Hansgrohe RainBrain polecamy głośnik Axor Starck (# 40874,-000) w połączeniu z modułem aktywnym A403 DeToma ( lub zestaw głośnik/wzmacniacz Q 110 aktiv firmy DeToma. Produkty firmy DeToma są dostępne w sklepach z wyposażeniem RTV. Napięcie: gniazdko elektryczne 30 V/50 Hz 1 Zestaw do sterowania oświetleniem Napięcie: 30 V/50 Hz przyłącze bezpośrednie Moc: max. 500 W Kabel przyłączeniowy: 10 m długości # Hansgrohe RainBrain Zestaw do sterowania oświetleniem 13 Puszka rozgałęźna Dla bloku funkcyjnego, zestawu do sterowania oświetleniem (opcja) oraz wzmacniacza (opcja) należy przewidzieć napięcie 30 V/50 Hz.

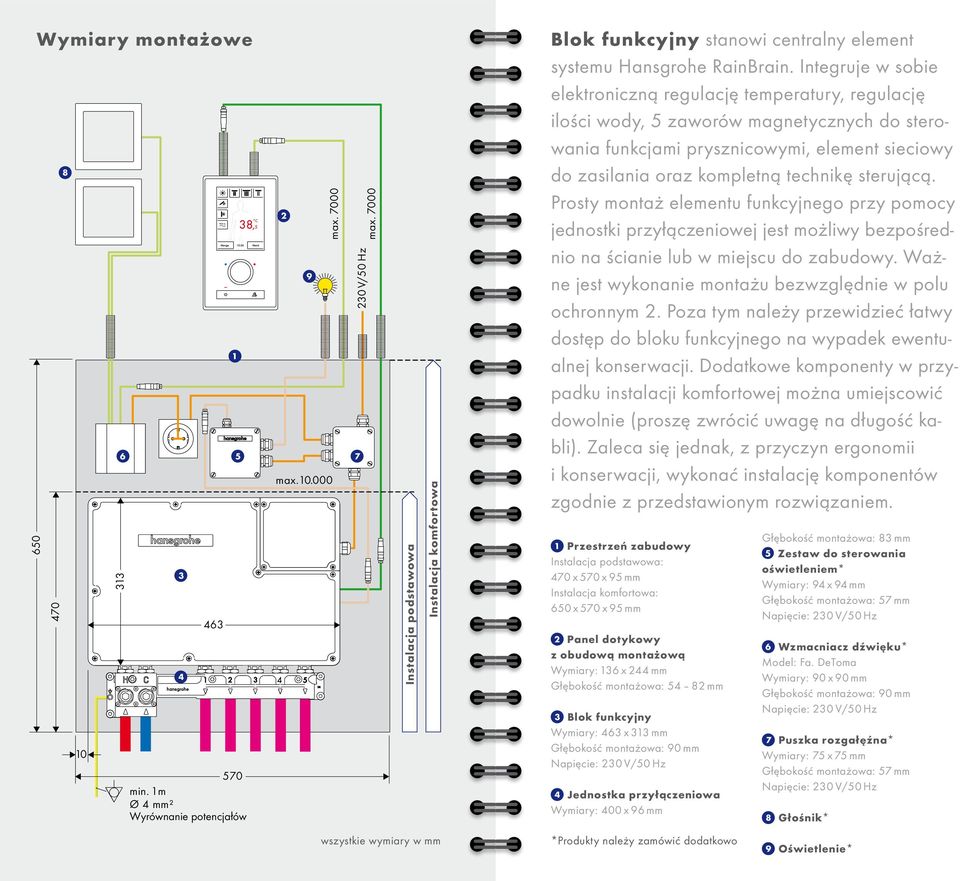

5 650 Wymiary montażowe min. 1m Ø 4 mm² Wyrównanie potencjałów 1 max max V/50 Hz max Instalacja podstawowa Instalacja komfortowa Blok funkcyjny stanowi centralny element systemu Hansgrohe RainBrain. Integruje w sobie elektroniczną regulację temperatury, regulację ilości wody, 5 zaworów magnetycznych do sterowania funkcjami prysznicowymi, element sieciowy do zasilania oraz kompletną technikę sterującą. Prosty montaż elementu funkcyjnego przy pomocy jednostki przyłączeniowej jest możliwy bezpośrednio na ścianie lub w miejscu do zabudowy. Ważne jest wykonanie montażu bezwzględnie w polu ochronnym. Poza tym należy przewidzieć łatwy dostęp do bloku funkcyjnego na wypadek ewentualnej konserwacji. Dodatkowe komponenty w przypadku instalacji komfortowej można umiejscowić dowolnie (proszę zwrócić uwagę na długość kabli). Zaleca się jednak, z przyczyn ergonomii i konserwacji, wykonać instalację komponentów zgodnie z przedstawionym rozwiązaniem. 1 Przestrzeń zabudowy Instalacja podstawowa: 470 x 570 x 95 mm Instalacja komfortowa: 650 x 570 x 95 mm Panel dotykowy z obudową montażową Wymiary: 136 x 44 mm Głębokość montażowa: 54 8 mm 3 Blok funkcyjny Wymiary: 463 x 313 mm Głębokość montażowa: 90 mm Napięcie: 30 V/50 Hz 4 Jednostka przyłączeniowa Wymiary: 400 x 96 mm Głębokość montażowa: 83 mm 5 Zestaw do sterowania oświetleniem* Wymiary: 94 x 94 mm Głębokość montażowa: 57 mm Napięcie: 30 V/50 Hz 6 Wzmacniacz dźwięku* Model: Fa. DeToma Wymiary: 90 x 90 mm Głębokość montażowa: 90 mm Napięcie: 30 V/50 Hz 7 Puszka rozgałęźna* Wymiary: 75 x 75 mm Głębokość montażowa: 57 mm Napięcie: 30 V/50 Hz 8 Głośnik* wszystkie wymiary w mm *Produkty należy zamówić dodatkowo 9 Oświetlenie*

6 Sytuacja montażowa. Niezależnie od umiejscowienia prysznica przy ścianie, w narożniku czy we wnęce montaż RainBrain możliwy jest w każdej sytuacji. Jedyny warunek: Należy przewidzieć łatwy dostęp do bloku funkcyjnego na wypadek konserwacji. Przykład: montaż w narożniku Blok funkcyjny Dostęp do RainBrain Przykład: montaż za ścianą Przykład: montaż na ścianie

7 Prysznice pod kontrolą. Za sprawą RainBrain wszystkimi funkcjami prysznicowymi można wygodnie sterować cyfrowo ibox Raindance Royale S 350 AIR Głowica prysznicowa z oświetleniem DN0 Ø 350 mm # 840, -000 Ramię głowicy DN0 470 mm # 7410, -000 (bez fot.) Przyłącze sufitowe DN0 100 mm # 7418, -000 (bez fot.) Raindance E 40 AIR 1jet z RainAir # 737, -000 (bez fot.) jet z RainAir i Rainflow # 7373, Raindance Rainmaker AIR 600 mm W komplecie z termostatem podtynkowym Highflow na bazie ibox universal Głowica prysznicowa z oświetleniem # 8404, -000 j.w. bez oświetlenia # 8403, -000 (bez fot.) Raindance Rainmaker AIR 6 x 460 mm Głowica prysznicowa z oświetleniem # 8418, -000 j.w. bez oświetlenia # 8417, -000 (bez fot.) Raindance Rainfall 50 x mm Głowica prysznicowa z Rain AIR, Whirl i Rainflow # 8411, -000 Raindance AIR Dysza boczna ze strumieniem normalnym, funkcja AIR # 8477, -000, -0, -8

8 Przegląd produktów pure chrome white chrome RainBrain zestaw kompletny z systemem sterowania ilością wody, w zestawie panel sterujący z ekranem dotykowym, blok funkcyjny z elektroniczną regulacją temperatury, ilości wody, 5 zaworów magnetycznych i technika sterująca (napięcie 30 V/50 Hz) pure chrome # white chrome # RainBrain element zewnętrzny bez systemu sterowania ilością wody, w zestawie panel sterujący z ekranem dotykowym, blok funkcyjny z elektroniczną regulacją temperatury, 5 zaworów magnetycznych i technika sterująca (napięcie 30 V/50 Hz) pure chrome # white chrome # do tego pasujące: Zestaw podstawowy RainBrain # Zestaw do sterowania oświetleniem # wszystkie wymiary w mm 30 30

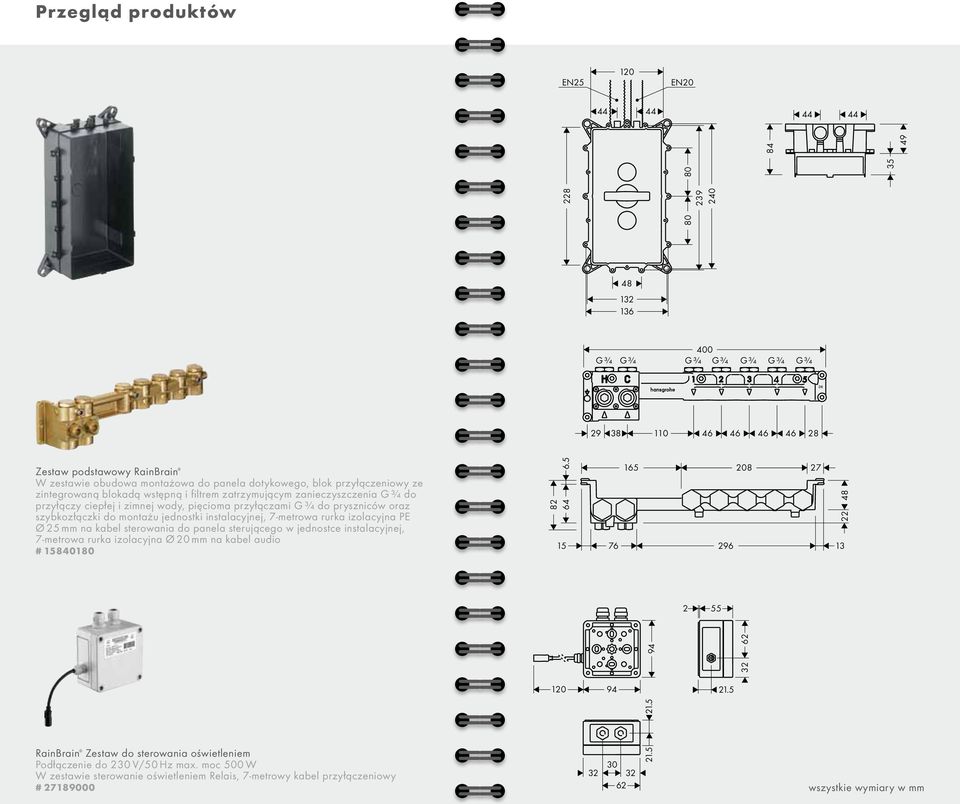

9 Przegląd produktów EN5 EN EN0 EN0 EN EN G¾ G¾ G¾ G¾ G¾ G G¾ 44 G¾ 44 G¾ 400 G¾ G¾ G¾ G¾ 165 G¾ G¾ G¾ G¾ G¾ G¾ G¾ Zestaw podstawowy RainBrain W zestawie obudowa montażowa do panela dotykowego, blok przyłączeniowy ze zintegrowaną blokadą wstępną i filtrem zatrzymującym zanieczyszczenia G ¾ do przyłączy ciepłej i zimnej wody, pięcioma przyłączami G ¾ do pryszniców oraz szybkozłączki do montażu jednostki instalacyjnej, 7-metrowa rurka izolacyjna PE Ø 5 mm na kabel sterowania do panela sterującego w jednostce instalacyjnej, 7-metrowa rurka izolacyjna Ø 0 mm na kabel audio # G¾ G¾ G¾ G¾ G¾ G¾ G¾ RainBrain Zestaw do sterowania oświetleniem Podłączenie do 30 V/50 Hz max. moc 500 W W zestawie sterowanie oświetleniem Relais, 7-metrowy kabel przyłączeniowy # wszystkie wymiary w mm
