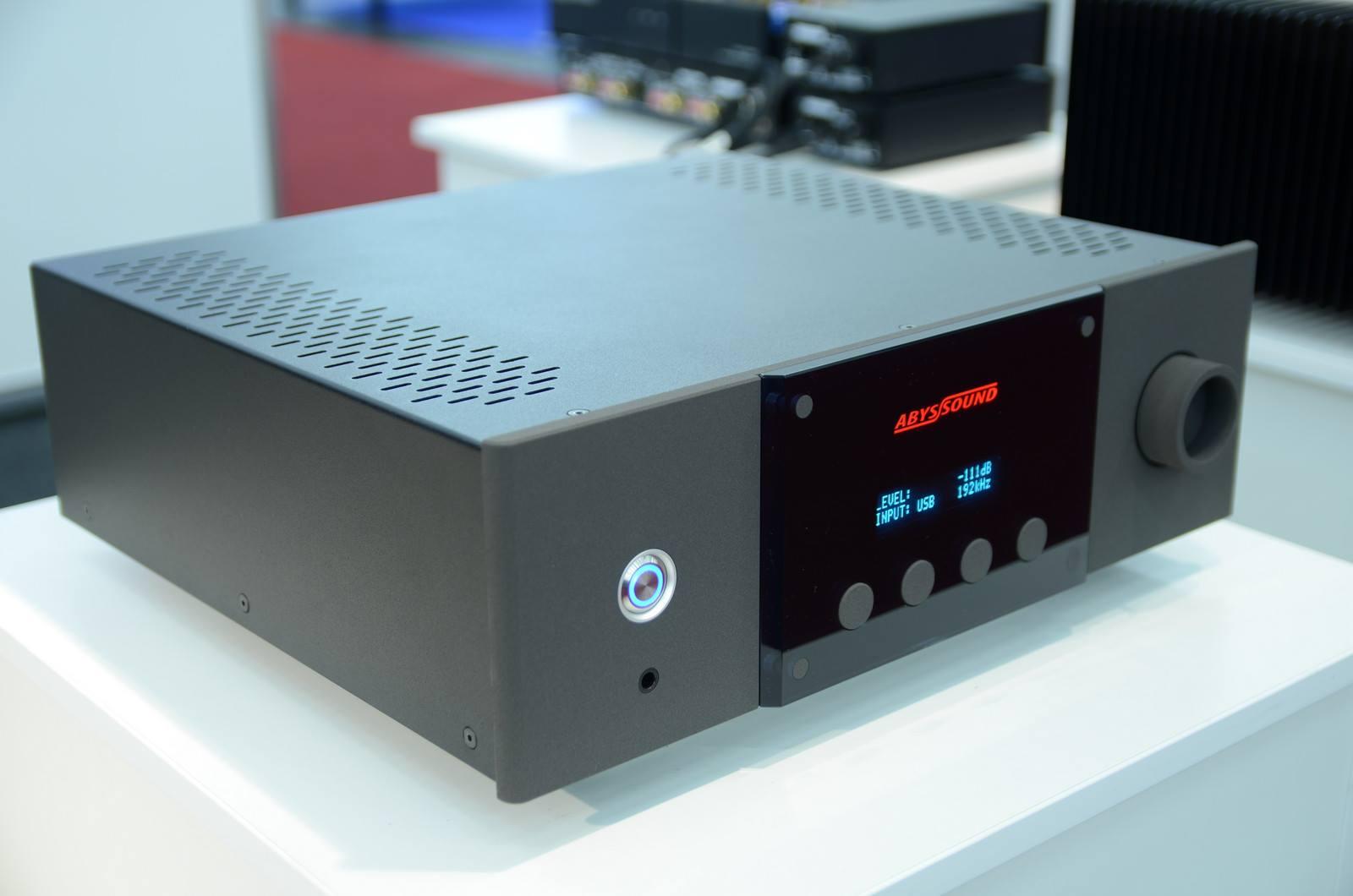

ASA-1600 WZMACNIACZ ZINTEGROWANY INSTRUKCJA OBSŁUGI

Transkrypt

1 ASA-1600 WZMACNIACZ ZINTEGROWANY INSTRUKCJA OBSŁUGI

2 Spis treści Wstęp 3 ASA-1600 podstawowe informacje 3 ASA-1600 podstawowe parametry techniczne 4 ASA-1600 zastosowane rozwiązania 4 Bezpieczeństwo użytkowania wzmacniacza oraz środki ostrożności 6 Zawartość opakowania rozpakowywanie 8 Pierwsze uruchomienie podłączenie 8 Wygląd i elementy regulacyjne płyty czołowej 9 Wygląd i wyposażenie panelu tylnego 10 Opis funkcji przycisków oraz ustawień menu 11 Słuchawki 18 Przedwzmacniacz gramofonowy 18 Przetwornik DAC 20 Przełącznik odłączania masy 20 Zabezpieczenia 21 Optymalizacja parametrów pracy 22 Pilot zdalnego sterowania 23 Pielęgnacja urządzenia 24 Wszystkie materiały informacyjne dotyczące parametrów technicznych oraz opisy funkcjonalności urządzenia mogą ulec zmianie w dowolnym czasie. W przypadku chęci uzyskania dalszych informacji o produkcie skontaktuj się z naszym dealerem oraz odwiedź naszą stronę internetową: 2 S t r o n a

3 Wstęp Gratulujemy wyboru naszego wzmacniacza zintegrowanego ASA Jesteśmy dumni z faktu, iż nasz ASA-1600 stał się elementem Twojego systemu. Niniejsza instrukcja pozwoli przybliżyć zasady użytkowania ASA Zawiera ona wszelkie niezbędne informacje pozwalające na bezawaryjne, wieloletnie użytkowanie ASA-1600 przy zachowaniu najlepszych parametrów odtwarzania Twojej ulubionej muzyki. WAŻNE: Przed podłączeniem ASA-1600 prosimy o dokładne zapoznanie się ze wszystkimi informacjami zawartymi w niniejszej instrukcji WAŻNE: Po przeczytaniu zachowaj ją w celu późniejszego wykorzystania Podstawowe informacje W procesie projektowania oraz podczas testów odsłuchowych i końcowego strojenia ASA-1600 korzystamy z wieloletnich doświadczeń naszych specjalistów zarówno w dziedzinie technologii jak również inżynierii dźwięku. Zastosowane innowacyjne rozwiązania niespotykane w innych tego typu konstrukcjach pozwalają na osiągnięcie wybitnego brzmienia, jakim powinien cechować się wysokiej klasy wzmacniacz zintegrowany. 3 S t r o n a

4 Podstawowe parametry techniczne Moc wyjściowa RMS (1kHz, 1% THD): 160W/8 Ohm, 275W/4 Ohm Zakres regulacji głośności: MUTE, -111dB +15dB, skok: 0,5dB Pasmo przenoszenia: 5Hz 138kHz (-3dB, 1W) SNR: powyżej 110dB THD: 0,0045% Impedancja wejściowa (RCA): 30kOhm Impedancja wejściowa (XLR): 50kOhm Czułość wejściowa MM/MC: 0,3mV 5mV (regulowana) Rezystancja wejściowa MM/MC: 14 Ohm Ohm (regulowana) Pojemność wejściowa MM/MC: 47pF Napięcie zasilania: AC (50-60Hz) 220V-230V Pobór mocy: - podczas pracy: min 80W (max 830W) - w trybie czuwania: <3W Wymiary (szer x wys x gł): 440mm x 150mm x 450mm Waga: 21,5 kg Wejścia liniowe niezbalansowane RCA: 5 Wejście liniowe zbalansowane XLR: 1 Wejście phono MM/MC RCA: 1 Wejścia cyfrowe (RCA, AES, Opto, BNC): 4 Wejście cyfrowe USB: 1 Wyjście głośnikowe: 1 Wyjście słuchawkowe: 1 Zastosowane rozwiązania Przełącznik odłączania masy analogowej od uziemienia Mikroprocesorowe sterowanie funkcjami urządzenia W pełni zbalansowana konstrukcja przedwzmacniacza W pełni zbalansowana konstrukcja przetwornika DAC Praca wzmacniaczy mocy w układzie dual mono Konstrukcja wzmacniacza mocy całkowicie tranzystorowa (dyskretny układ BQVA) brak wzmacniaczy operacyjnych w torze sygnałowym Wbudowany wysokiej klasy dedykowany wzmacniacz słuchawkowy Wbudowany wysokiej klasy przedwzmacniacz gramofonowy MM/MC Wbudowany przetwornik DAC z asynchronicznym wejściem USB 24bit/192kHz Rodowane złącza głośnikowe Rodowane złącza wejściowe RCA 4 S t r o n a

5 UWAGA!!! RYZYKO PORAŻENIA PRĄDEM - NIE OTWIERAĆ URZĄDZENIA! TEN SYMBOL OZNACZA, ŻE WEWNĄTRZ URZĄDZENIA WYSTĘPUJE NIEBEZPIECZNE DLA ŻYCIA NIEIZOLOWANE NAPIĘCIE ELEKTRYCZNE, STWARZAJĄCE RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM TEN SYMBOL WYRÓŻNIA ISTOTNE KWESTIE ZWIAZANE Z BEZPIECZEŃSTWEM DZIAŁANIA ORAZ OBSŁUGĄ URZĄDZENIA 5 S t r o n a

6 BEZPIECZEŃSTWO UŻYTKOWANIA ABY UNIKNĄĆ PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE OTWIERAJ OBUDOWY URZĄDZENIA. WEWNĄTRZ URZĄDZENIA NIE MA ŻADNYCH CZĘŚCI LUB ELEMENTÓW, KTÓRE MOGĄ BYĆ BEZPOŚREDNIO WYMIENIANE LUB NAPRAWIANE PRZEZ UŻYTKOWNIKA. JAKIEKOLWIEK CZYNNOŚCI NAPRAWCZE LUB MODYFIKACYJNE MOGĄ BYĆ PRZEPROWADZANE JEDYNIE PRZEZ PRODUCENTA LUB PRZEZ AUTORYZOWANY ZAKŁAD SERWISOWY. URZĄDZENIE PRZEZNACZONE JEST WYŁACZENIE DO UŻYTKOWANIA W POMIESZCZENIACH ZAMKNIĘTYCH. NIE MOŻE BYĆ NARAŻONE NA DZIAŁANIE OPADÓW ATMOSFERYCZNYCH. URZĄDZENIE MUSI BYĆ PODŁĄCZONE DO GNIAZDA SIECIOWEGO WYPOSAŻONEGO W BOLEC UZIEMIAJĄCY. NA URZĄDZENIU NIE MOŻNA STAWIAĆ ŻADNYCH PRZEDMIOTÓW, W SZCZEGÓLNOŚCI NAPEŁNIONYCH CIECZĄ TAKICH JAK DONICZKI LUB WAZONY. ŚRODKI OSTROŻNOŚCI Przed rozpoczęciem użytkowania wzmacniacza ASA-1600 użytkownik zobowiązany jest do zapoznania się z poniższymi uwagami oraz stosowania się do nich Przed włączeniem ASA-1600 przeczytaj dokładnie tą instrukcję Zachowaj tą instrukcję Zwróć uwagę na wszystkie ostrzeżenia zawarte w tej instrukcji Stosuj się do ostrzeżeń i zaleceń zawartych w tej instrukcji Nie używaj ASA-1600 w pobliżu źródeł wody ASA-1600 powinien być usytuowany z dala od jakichkolwiek źródeł ciepła takich jak grzejniki, piecyki, dmuchawy lub inne urządzenia generujące znaczne ilości ciepła Zawsze zapewnij wystarczającą ilość miejsca wokół ASA-1600, aby umożliwić swobodny przepływ powietrzna pod oraz nad ASA-1600 Nigdy nie przykrywaj pokrywy górnej żadnymi przedmiotami mogącymi ograniczyć swobodną cyrkulację powietrza 6 S t r o n a

7 Nie stawiaj ASA-1600 bezpośrednio na powierzchniach wykonanych z długich włókien takich jak dywany, które mogłyby uniemożliwić swobodny przepływ powietrza pod spodem ASA-1600 Nie stawiaj ASA-1600 na powierzchniach pochyłych lub niestabilnych ASA-1600 powinien być zasilany napięciem przemiennym o parametrach ściśle określonych na tabliczce znamionowej znajdującej się na tylnej ściance. ASA-1600 wytwarzany jest w wersji napięcia zasilającego obowiązującego dla kraju, do którego został dostarczony. Podłączenie innego napięcia zasilającego (podłączone inne napięcie niż to, dla którego został przeznaczony) skutkuje utratą gwarancji. W takim przypadku produkt może być niebezpieczny oraz może ulec uszkodzeniu Upewnij się, że ASA-1600 jest zasilany ze sprawnego gniazda elektrycznego wyposażonego w bolec uziemiający. Jeśli nie jesteś pewien czy gniazdo, z którego chcesz zasilić ASA-1600 wyposażone jest w bolec uziemiający zasięgnij porady wykwalifikowanego elektryka W przypadku przepalenia bezpiecznika bezwzględnie wymień go na bezpiecznik TEGO SAMEGO TYPU i o TAKICH SAMYCH parametrach, jaki został zastosowany przez producenta Zawsze wyłączaj ASA-1600 z gniazda sieciowego podczas burzy lub gdy jest on nieużywany przez dłuższy okres czasu (podczas dłuższej nieobecności) Kabel zasilający musi być ułożony w sposób niepozwalający innym przedmiotom na zgniecenie go lub przetarcie. Poprowadź go w taki sposób, aby nie przeszkadzał przy przechodzeniu obok Nie pozwól, aby jakikolwiek metalowy przedmiot dostał się do wnętrza ASA-1600 Unikaj użytkowania ASA-1600 w warunkach ekstremalnie wysokich lub niskich temperatur Wszelkie czynności pielęgnujące przeprowadzaj za pomocą bezpyłowych ściereczek z mikrofibry. Można użyć niewielkiej ilości wody do zwilżenia 7 S t r o n a

8 Zawartość opakowania - rozpakowywania Opakowanie zawiera: Wzmacniacz ASA szt. Pilot zdalnego sterowania 1szt. Karta gwarancyjna 1szt. Instrukcja obsługi: 1 szt. Kabel zasilający: 1 szt. UWAGA: Zachowaj szczególną ostrożność podczas wyjmowania ASA-1600 z opakowania WAŻNE: Zwróć uwagę na stan zewnętrzny opakowania. Sprawdź czy nie ma na nim śladów wgniecenia lub przebicia Pierwsze uruchomienie - podłączenie ASA-1600 należy podłączyć do sieci zasilającej o parametrach zgodnych z zamieszczonymi na płycie tylnej urządzenia w pobliżu złącza zasilania. ASA-1600 jest fabrycznie wygrzewany podczas testów przez ponad 50 godzin. Jednak do osiągnięcia najwyższych parametrów sonicznych potrzebuje dodatkowych 50 godzin normalnego użytkowania. Po włączeniu ASA-1600 przyciskiem ON/OFF lub pilotem zdalnego sterowania wzmacniacz testuje swoje obwody wewnętrzne przez około 30 sekund. Po tym czasie jest gotowy do użytkowania. Pełne walory brzmieniowe osiągnięte zostają po rozgrzaniu wzmacniacza przez około 15 minut od włączenia. 8 S t r o n a

9 Wygląd i elementy regulacyjne płyty czołowej 9 S t r o n a

10 Wygląd i elementy regulacyjne panelu tylnego 10 S t r o n a

11 Opis funkcji przycisków oraz ustawień menu. Przycisk oraz posiadają podwójną funkcjonalność. Podczas zmiany parametrów w menu ustawień pełnią funkcję wyboru opcji menu natomiast w menu głównym podczas normalnej eksploatacji wzmacniacza służą do wyboru aktywnego wejścia. Przycisk OK służy do wejścia do menu oraz do akceptacji ustawianych parametrów. Przycisk ESC służy do wyjścia z menu ustawień oraz do powrotu o jeden poziom wstecz podczas poruszania się po menu ustawień. Taką samą funkcjonalność posiadają przyciski z tymi samymi oznaczeniami na pilocie zdalnego sterowania. Wyświetlacz powraca do menu głównego z menu ustawień w przypadku braku aktywności użytkownika (brak naciśnięcia jakiegokolwiek przycisku) przez okres kilkunastu sekund. Poniższy przykład przedstawia widok wyświetlacza w menu głównym podczas normalnej eksploatacji wzmacniacza: L E V E L : d B I N P U T : P H O N O W tym przypadku poziom głośności wynosi: -18,5dB. Wybrane zostało wejście gramofonowe. Słuchawki nie są podłączone do wzmacniacza. Struktura menu ustawień: VOLUME INIT VOLUME MAX HEADPHONES BRIGHTNESS SAVE ALL RESTORE TO DEFAULT 11 S t r o n a

12 Opcja VOLUME INIT - umożliwia zmianę trybu pracy regulatora głośności. Po wybraniu opcji NORMAL regulacja głośności dla danego wejścia działa klasycznie. Opcja LAST zapamiętuje ostatnio ustawiony poziom głośności tylko dla tego wejścia. Umożliwia ona niezależne zapamiętanie ustawionej głośności dla wybranego wejścia. Można ją wykorzystać do ustawienia dla danego wejścia stałego poziomu głośności np. 0 db. Umożliwia to podłączenie procesorów dźwięku lub urządzeń kina domowego wyposażonych we własną regulację głośności. Jest to tzw. funkcja DIRECT. V O L U M E I N I T < < > > Wciskamy przycisk OK V O L U M E I N I T < X L R > Przyciskami lub wybieramy wejście, którego parametry chcemy modyfikować i zatwierdzamy OK V O L I N I T S E T R C A 1 N O R M A L Przyciskami lub zmieniamy tryb NORMAL na LAST V O L I N I T S E T R C A 1 L A S T Przyciskiem OK zatwierdzamy zmianę V O L I N I T S E T R C A 1 S A V E? Przyciskiem OK potwierdzamy wybór i wzmacniacz powraca do normalnej pracy wychodząc z menu ustawień. Jeśli chcemy zrezygnować wciskamy ESC. 12 S t r o n a

13 Opcja VOLUME MAX - umożliwia zadanie maksymalnej wartości ustawienia regulatora głośności dla danego wejścia. Umożliwia to zabezpieczenie systemu audio przed przypadkowym ustawieniem nadmiernej głośności. V O L U M E M A X < < > > Wciskamy przycisk OK V O L U M E M A X < X L R > Przyciskami lub wybieramy wejście, którego parametry chcemy modyfikować (w tym przykładzie RCA 1) i zatwierdzamy OK V O L M A X S E T 0 d B R C A 1 Pokrętłem regulacji głośności ustawiamy maksymalną wartość głośności np. +5,0dB V O L M A X S E T d B R C A 1 Przyciskiem OK zatwierdzamy zmianę V O L M A X S E T d B R C A 1 S A V E? Przyciskiem OK potwierdzamy wybór i wzmacniacz powraca do normalnej pracy wychodząc z menu ustawień. Jeśli chcemy zrezygnować wciskamy ESC. 13 S t r o n a

14 Opcja HEADPHONES - umożliwia zadanie maksymalnego poziomu głośności dla wyjścia słuchawkowego. H E A D P H O N E S < < > > Wciskamy przycisk OK H E A D P H O N E S < V O L U M E M A X > Przyciskami lub wybieramy wejście, którego parametry chcemy modyfikować i zatwierdzamy OK V O L M A X S E T 0 d B H E A D P H O N E S Pokrętłem regulacji głośności ustawiamy maksymalną wartość głośności dla wyjścia słuchawkowego np dB V O L M A X S E T d B H E A D P H O N E S Przyciskiem OK zatwierdzamy zmianę V O L M A X S E T d B H E A D P H O N E S H S A V E? Przyciskiem OK potwierdzamy wybór i wzmacniacz powraca do normalnej pracy wychodząc z menu ustawień. Jeśli chcemy zrezygnować wciskamy ESC. 14 S t r o n a

15 Opcja BRIGHTNESS - umożliwia równoczesną zmianę poziomu jasności podświetlania logo oraz wyświetlacza. B R I G H T N E S S < < > > Wciskamy przycisk OK, po czym zostaje wyświetlona aktualna wartość jasności B R I G H T N E S S S E T V A L U E % Przyciskami lub zmieniamy wartość jasności. Możliwe do wyboru wartości to: 15%, 25%, 35%, 50%, 65%, 75%, 85%, 100%. Zapisanie wartości następuje automatycznie po zmianie. Przykładowo wybieramy wartość: 25% B R I G H T N E S S S E T V A L U E 2 5 % Po kilkunastu sekundach wzmacniacz wychodzi z menu ustawień i powraca do normalnego trybu pracy. 15 S t r o n a

16 Opcja SAVE ALL - zapisuje wszystkie aktualnie ustawione parametry w nieulotnej pamięci. Wszystkie ustawienia wzmacniacza zapisywane są do nieulotnej pamięci podczas wyłączania urządzenia. Jeśli chcemy zapisać parametry od razu po ich ustawieniu używamy funkcji SAVE ALL. S A V E A L L < < > > Wciskamy przycisk OK S A V E A L L P R E S S O K T O S A V E Przyciskiem OK zatwierdzamy S A V E A L L S E T T I N G S S A V E D Po kilkunastu sekundach wzmacniacz wychodzi z menu ustawień i powraca do normalnego trybu pracy. 16 S t r o n a

17 Opcja RESTORE TO DEFAULT Opcja ta służy do przywrócenia fabrycznych ustawień wzmacniacza. Po jej wybraniu wszystkie wartości parametrów przywrócone zostaną do ustawień fabrycznych. R E S T O R E T O D E F A U L T < < > > Wciskamy przycisk OK R E S T O R E T O D E F A U L T P R E S S O K T O A C T I V A T E Przyciskiem OK zatwierdzamy R E S T O R E T O D E F A U L T D E F A U L T S R E S T O R E D Po kilkunastu sekundach wzmacniacz wychodzi z menu ustawień i powraca do normalnego trybu pracy. UWAGA! Ustawienie danego wejścia w tryb LAST 0dB (DIRECT) powoduje wyłączenie tłumienia sygnału wejściowego (przenosi pełny sygnał wejściowy na wyjście wzmacniacza). Włączenie nieregulowanego źródła na tak skonfigurowane wejście może spowodować uszkodzenie kolumn głośnikowych. 17 S t r o n a

18 Słuchawki Wzmacniacz ASA-1600 posiada wbudowany, wysokiej klasy, dedykowany wzmacniacz słuchawkowy. Po podłączeniu słuchawek wzmacniacz wykrywa ich obecność w czasie około 2 sekund. Wzmacniacz odłącza sygnał z zacisków głośnikowych oraz ustawia niezależną głośność używaną podczas korzystania ze słuchawek. Pozwala to na dostosowanie głośności do posiadanych słuchawek i eliminuje możliwość podania dużego sygnału na kolumnę głośnikową podczas odłączania słuchawek ze wzmacniacza. Po odłączeniu słuchawek wzmacniacz przywraca poziom głośności sprzed ich włączenia i następnie podaje sygnał na zaciski głośnikowe. Poniższy przykład przedstawia widok wyświetlacza w menu głównym podczas użytkowania wzmacniacza z podłączonymi słuchawkami: L E V E L : d B I N P U T : U S B H P W tym przypadku poziom głośności dla słuchawek wynosi: -28,0dB. Wybrane zostało wejście USB. Słuchawki są podłączone do wzmacniacza. Dodatkowo wzmacniacz posiada funkcję ustawienia maksymalnego poziomu głośności możliwego do ustawienia podczas korzystania ze słuchawek. Ustawienia maksymalnej głośności dla wyjścia słuchawkowego dokonuje się w menu HEADPHONES. Przedwzmacniacz gramofonowy Wzmacniacz posiada wbudowany wysokiej klasy przedwzmacniacz gramofonowy M/MC. Przedwzmacniacz posiada pasywny filtr korekcji RIAA. Do dopasowania różnych typów wkładek służy rozbudowany układ regulacji wzmocnienia oraz rezystancji obciążającej wkładkę. Elementy regulacyjne obciążenia wkładki LOAD. Przełączniki regulacyjne LOAD służą do regulacji oporności wejściowej przedwzmacniacza. Za ich pomocą dopasowujemy oporność przedwzmacniacza do posiadanej wkładki. Ustawiając różne konfiguracji przełączników możemy uzyskać większą ilość oporności, co pokazuje poniższa tabela: 18 S t r o n a

19 Przełącznik LOAD (numer) 20 Ohm (2) 50 Ohm (3) 100 Ohm (4) 220 Ohm (5) 470 Ohm (6) 1000 Ohm (7) Wartość rezystancji wejściowej on on off off off off 14 Ohm on off on off off off 16,5 Ohm on off off on off off 18 Ohm on off off off off off 20 Ohm off on on on off off 29 Ohm off on on off off off 33 Ohm off on off on off off 41 Ohm off on off off on off 45 Ohm off on off off off off 50 Ohm off off on on on off 60 Ohm off off on on off off 69 Ohm off off on off on off 82 Ohm off off on off off on 91 Ohm off off on off off off 100 Ohm off off off on on on 130 Ohm off off off on on off 150 Ohm off off off on off on 180 Ohm off off off on off off 220 Ohm off off off off on on 320 Ohm off off off off on off 470 Ohm off off off off off on 1000 Ohm off off off off off off Ohm Elementy regulacyjne wzmocnienia GAIN. Do dopasowania czułości przedwzmacniacza do posiadanej wkładki służy przełącznik GAIN. Za jego pomocą możemy ustawić odpowiednie wzmocnienie. Poniższa tabela zawiera możliwe do ustawienia czułości. Przełącznik GAIN (numer) 0,5 mv (8) 1,5 mv (9) 2,5 mv (10) Wartość czułości on on on 0,3 mv on off off 0,5 mv off on on 1 mv off on off 1,5 mv off off on 2,5 mv off off off 5 mv 19 S t r o n a

20 Przetwornik DAC Wzmacniacz posiada wbudowany wysokiej klasy przetwornik DAC. Przetwornik ten jest w pełni symetryczny. Sygnał z przetwornika podawany jest na symetryczny układ regulacji głośności. Przetwornik akceptuje sygnały do 24bit, 192kHz. Wejście USB działa w trybie asynchronicznym. Zbudowane jest na układzie CM6631A. Przed podłączeniem do komputera należy zainstalować załączone sterowniki USB. Instrukcja instalacji znajduje się na załączonym nośniku ze sterownikami. Przełącznik odłączania masy Zastosowanie odłącznika masy analogowej. W niektórych przypadkach podczas podłączania urządzeń w różnych konfiguracjach uziemienia może pojawić się w głośnikach charakterystyczny przydźwięk. Może być on spowodowany tzw. zamknięciem pętli masy w kilku urządzeniach podłączonych równocześnie do sieci. W takim przypadku pomocne może okazać się odłączenie masy analogowej od uziemienia wzmacniacza. Obudowa urządzenia dalej pozostaje w takim przypadku podłączona do uziemienia, więc użytkowanie urządzenia jest bezpieczne. Odłączona zostaje tylko masa analogowa, dzięki czemu możemy uniknąć tworzenia tzw. pętli masy. W pozycji CHASSIS masa analogowa połączona jest z uziemieniem urządzenia. W pozycji FLOATING masa analogowa jest odłączona od uziemienia. 20 S t r o n a

21 Zabezpieczenia Wzmacniacz posiada specjalne układy zabezpieczeń pozwalające na jego bezpieczną eksploatację. Podstawowymi zabezpieczeniami są: Układ zabezpieczenia przed pojawieniem się stałego napięcia na wyjściu oraz układ zabezpieczenia przed zwarciem wyjścia wzmacniacza. Po zadziałaniu tego zabezpieczenia na wyświetlaczu widnieje komunikat: P R O T E C T A C T I V A T E D Układ zabezpieczenia termicznego (przekroczenie maksymalnej wewnętrznej temperatury). W przypadku przekroczenia temperatury na wyświetlaczu pojawi się komunikat: O V E R H E A T W konsekwencji układ zabezpieczeń wyłącza zasilanie i oczekuje na schłodzenie wnętrza do temperatury pozwalającej na normalną eksploatację. Do tego czasu na wyświetlaczu widniał będzie powyższy komunikat. Włączenie wzmacniacza nie będzie możliwe dopóki jego wnętrze nie schłodzi się do normalnego poziomu, co będzie sygnalizowane wygaszeniem powyższego komunikatu. 21 S t r o n a

22 Optymalizacja parametrów pracy Każdy egzemplarz ASA-1600 jest przez producenta testowany pod względem zachowania najwyższej jakości wykonania oraz pod kątem zachowania wszystkich parametrów technicznych. Aby w pełni cieszyć się możliwościami, jakie oferuje ASA-1600 należy zawsze stosować się do poniższych wskazówek: Wszystkie połączenia wejściowe oraz wyjściowe należy prowadzić kablami bardzo dobrej jakości ekranowanymi oraz posiadającymi wtyki zapewniające ich pewne osadzenie w złączach wejściowych / wyjściowych wzmacniacza ASA-1600 Nie powinno się stosować długich kabli sygnałowych niezbalansowanych (RCA). W przypadku konieczności stosowania długich kabli zalecamy zastosowanie do tego celu kabli zbalansowanych (XLR) Należy sprawdzić poprawność wszystkich połączeń W razie problemów z przydźwiękiem sieciowym w głośnikach, należy spróbować odłączyć masę analogową od uziemienia urządzenia za pomocą przełącznika GROUND SWITCH (pozycja FLOATING ) Wszelkie prace związane z podłączaniem lub rozłączaniem kabli sygnałowych do ASA-1600 należy bezwzględnie wykonywać przy wyłączonym wzmacniaczu 22 S t r o n a

23 Pilot zdalnego sterowania Pilot zdalnego sterowania zasilany jest dwoma bateriami typu AAA. Przed użyciem należy wyjąć listek zabezpieczający baterie przed rozładowaniem. Przy pomocy pilota zdalnego sterowania można uruchomić następujące funkcje ASA-1600: POWER : Włączanie oraz wyłączanie urządzenia DIMM : przycisk regulacji jasności podświetlania logo oraz jasności wyświetlacza XLR : wybór wejścia XLR RCA 1 : wybór wejścia RCA 1 PHONO : wybór wejścia gramofonowego COAX 1 : wybór wejścia cyfrowego COAX 1 OPTO : wybór wejścia cyfrowego OPTO USB : wybór wejścia cyfrowego USB : przycisk funkcyjny lewo OK : przycisk funkcyjny OK : przycisk funkcyjny prawo ESC : przycisk funkcyjny ESC VOL + / -: przyciski regulacji głośności. Krótkie naciśnięcie przycisków + / - pozwala na pojedynczy skok zmiany głośności o 0,5dB, podczas gdy ich dłuższe przytrzymanie powoduje jej ciągłą regulację INPUT + / -: zmiana aktywnego wejścia 23 S t r o n a

24 Pielęgnacja urządzenia Wszelkie czynności pielęgnacyjne należy przeprowadzać przy odłączonej wtyczce kabla zasilającego. Wzmacniacz ASA-1600 można czyścić za pomocą ściereczek bezpyłowych (np. z mikrofibry). Nie należy używać roztworów na bazie rozpuszczalników. Użycie mokrych ściereczek mocno nasączonych wodą jest niedopuszczalne ze względu na ryzyko dostania się wody do środka urządzenia. Z tego powodu zaleca się używanie do czyszczenia urządzenia suchej lub lekko wilgotnej ściereczką. Silikonowe oringi antywibracyjne w nóżkach można czyścić wilgotną szmatką z mikrofibry. W celu zachowania powierzchni obudowy w stanie idealnym zmiany jego położenia należy dokonywać w bawełnianych rękawiczkach (brak odcisków palców na obudowie ASA-1600). 24 S t r o n a
