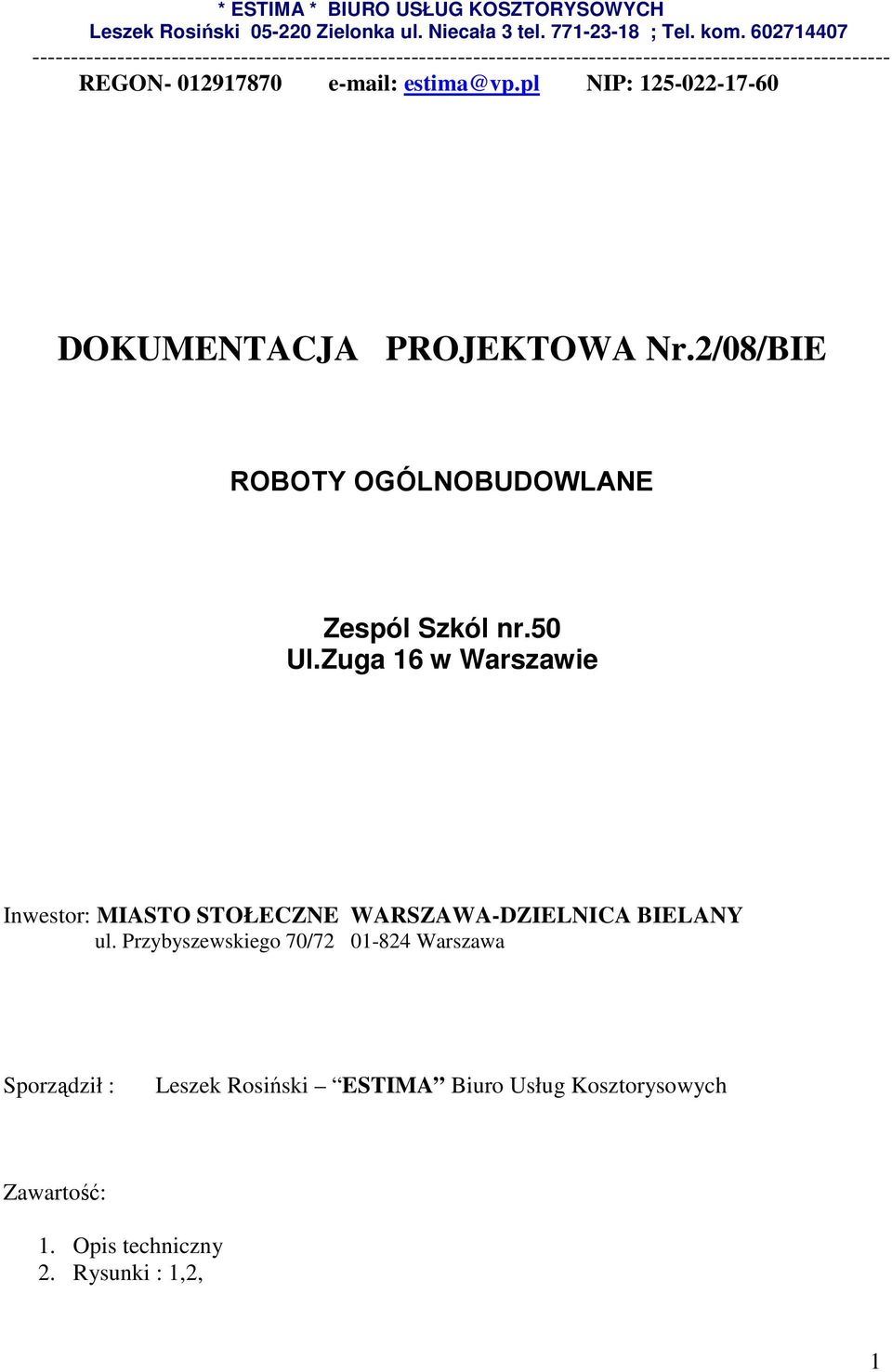

1 * ESTIMA * BIURO USŁUG KOSZTORYSOWYCH Leszek Rosiński Zielonka ul. Niecała 3 tel ; Tel. kom REGON estima@vp.pl NIP: DOKUMENTACJA PROJEKTOWA Nr.2/08/BIE ROBOTY OGÓLNOBUDOWLANE Zespól Szkól nr.50 Ul.Zuga 16 w Warszawie Inwestor: MIASTO STOŁECZNE WARSZAWA-DZIELNICA BIELANY ul. Przybyszewskiego 70/ Warszawa Sporządził : Leszek Rosiński ESTIMA Biuro Usług Kosztorysowych Zawartość: 1. Opis techniczny 2. Rysunki : 1,2, 1

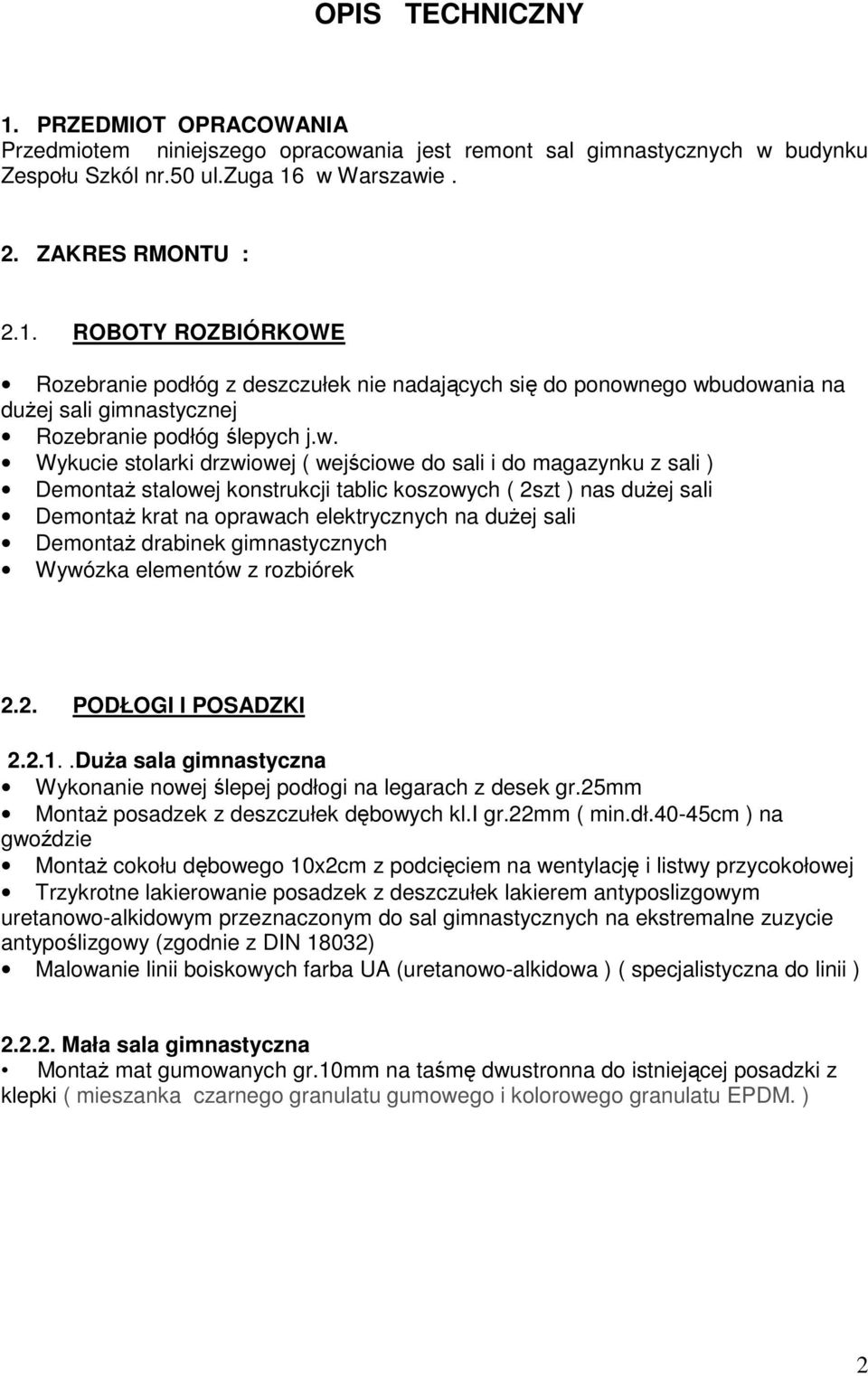

2 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest remont sal gimnastycznych w budynku Zespołu Szkól nr.50 ul.zuga 16 w Warszawie. 2. ZAKRES RMONTU : 2.1. ROBOTY ROZBIÓRKOWE Rozebranie podłóg z deszczułek nie nadających się do ponownego wbudowania na duŝej sali gimnastycznej Rozebranie podłóg ślepych j.w. Wykucie stolarki drzwiowej ( wejściowe do sali i do magazynku z sali ) DemontaŜ stalowej konstrukcji tablic koszowych ( 2szt ) nas duŝej sali DemontaŜ krat na oprawach elektrycznych na duŝej sali DemontaŜ drabinek gimnastycznych Wywózka elementów z rozbiórek 2.2. PODŁOGI I POSADZKI DuŜa sala gimnastyczna Wykonanie nowej ślepej podłogi na legarach z desek gr.25mm MontaŜ posadzek z deszczułek dębowych kl.i gr.22mm ( min.dł.40-45cm ) na gwoździe MontaŜ cokołu dębowego 10x2cm z podcięciem na wentylację i listwy przycokołowej Trzykrotne lakierowanie posadzek z deszczułek lakierem antyposlizgowym uretanowo-alkidowym przeznaczonym do sal gimnastycznych na ekstremalne zuzycie antypoślizgowy (zgodnie z DIN 18032) Malowanie linii boiskowych farba UA (uretanowo-alkidowa ) ( specjalistyczna do linii ) Mała sala gimnastyczna MontaŜ mat gumowanych gr.10mm na taśmę dwustronna do istniejącej posadzki z klepki ( mieszanka czarnego granulatu gumowego i kolorowego granulatu EPDM. ) 2

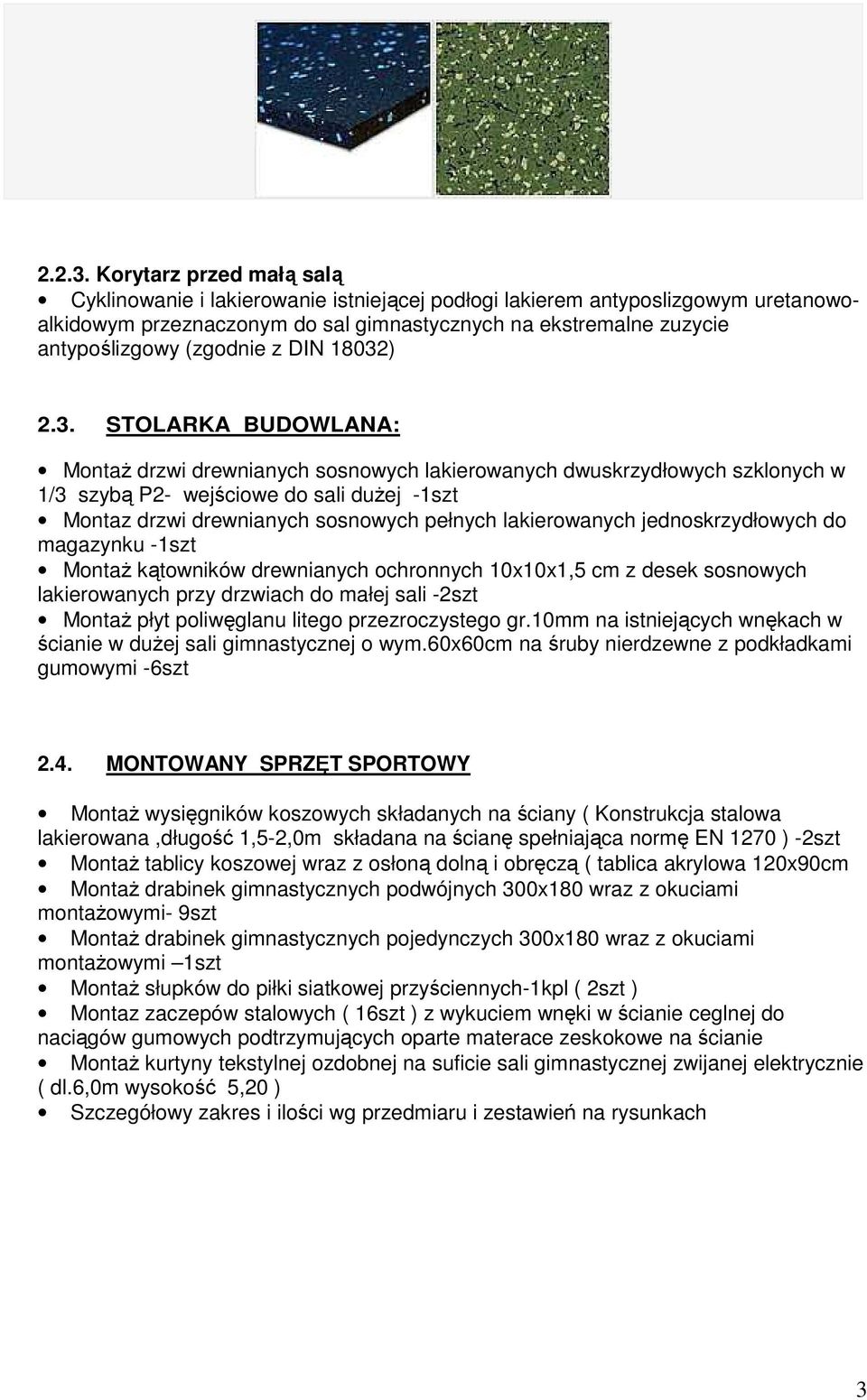

3 Korytarz przed małą salą Cyklinowanie i lakierowanie istniejącej podłogi lakierem antyposlizgowym uretanowoalkidowym przeznaczonym do sal gimnastycznych na ekstremalne zuzycie antypoślizgowy (zgodnie z DIN 18032) 2.3. STOLARKA BUDOWLANA: MontaŜ drzwi drewnianych sosnowych lakierowanych dwuskrzydłowych szklonych w 1/3 szybą P2- wejściowe do sali duŝej -1szt Montaz drzwi drewnianych sosnowych pełnych lakierowanych jednoskrzydłowych do magazynku -1szt MontaŜ kątowników drewnianych ochronnych 10x10x1,5 cm z desek sosnowych lakierowanych przy drzwiach do małej sali -2szt MontaŜ płyt poliwęglanu litego przezroczystego gr.10mm na istniejących wnękach w ścianie w duŝej sali gimnastycznej o wym.60x60cm na śruby nierdzewne z podkładkami gumowymi -6szt 2.4. MONTOWANY SPRZĘT SPORTOWY MontaŜ wysięgników koszowych składanych na ściany ( Konstrukcja stalowa lakierowana,długość 1,5-2,0m składana na ścianę spełniająca normę EN 1270 ) -2szt MontaŜ tablicy koszowej wraz z osłoną dolną i obręczą ( tablica akrylowa 120x90cm MontaŜ drabinek gimnastycznych podwójnych 300x180 wraz z okuciami montaŝowymi- 9szt MontaŜ drabinek gimnastycznych pojedynczych 300x180 wraz z okuciami montaŝowymi 1szt MontaŜ słupków do piłki siatkowej przyściennych-1kpl ( 2szt ) Montaz zaczepów stalowych ( 16szt ) z wykuciem wnęki w ścianie ceglnej do naciągów gumowych podtrzymujących oparte materace zeskokowe na ścianie MontaŜ kurtyny tekstylnej ozdobnej na suficie sali gimnastycznej zwijanej elektrycznie ( dl.6,0m wysokość 5,20 ) Szczegółowy zakres i ilości wg przedmiaru i zestawień na rysunkach 3

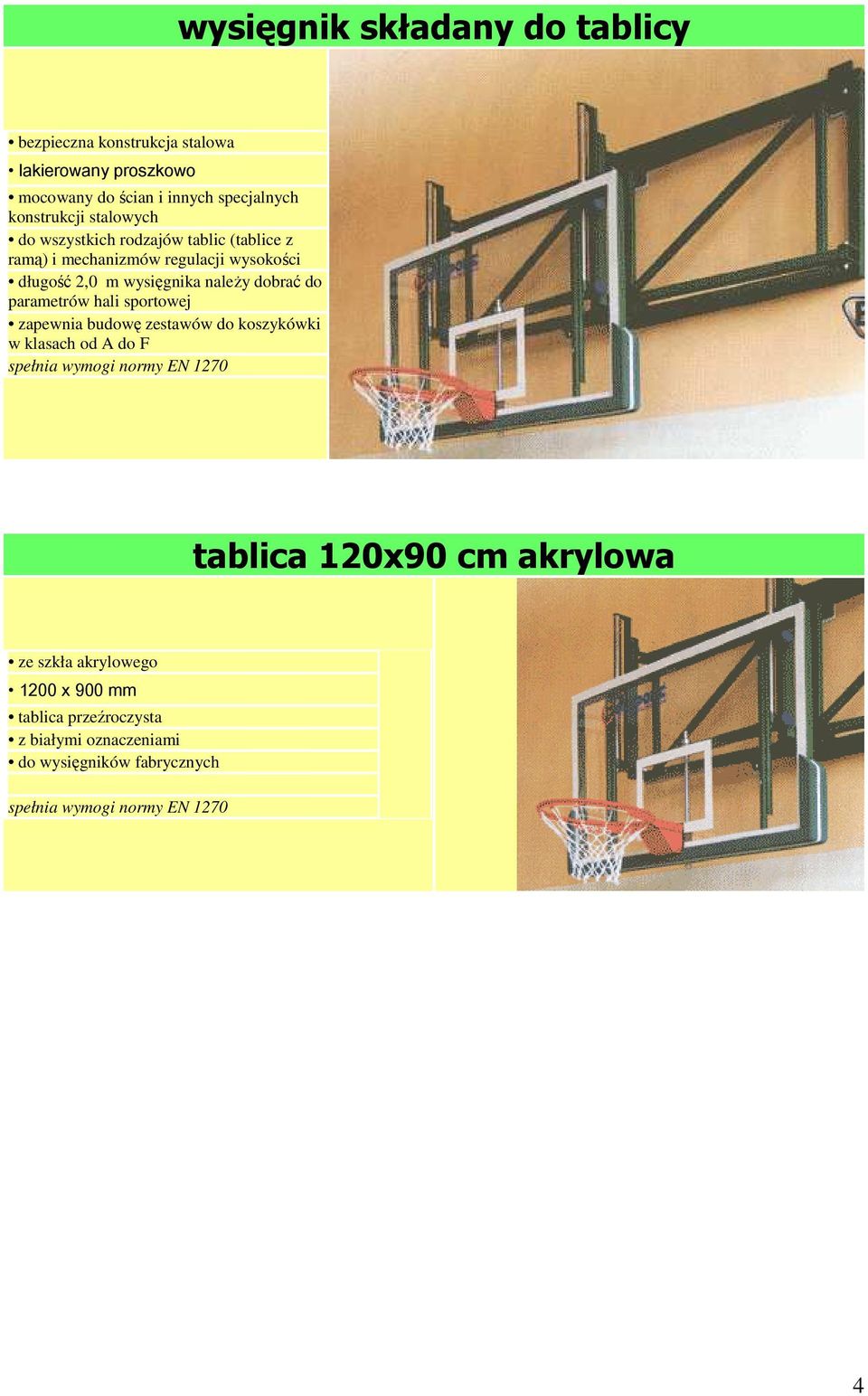

4 wysięgnik składany do tablicy bezpieczna konstrukcja stalowa lakierowany proszkowo mocowany do ścian i innych specjalnych konstrukcji stalowych do wszystkich rodzajów tablic (tablice z ramą) i mechanizmów regulacji wysokości długość 2,0 m wysięgnika naleŝy dobrać do parametrów hali sportowej zapewnia budowę zestawów do koszykówki w klasach od A do F spełnia wymogi normy EN 1270 tablica 120x90 cm akrylowa ze szkła akrylowego 1200 x 900 mm tablica przeźroczysta z białymi oznaczeniami do wysięgników fabrycznych spełnia wymogi normy EN

5 osłona dolnej krawędzi tablicy z tworzywa spienionego do tablic 1200 x 900 mm zakładana na dolną krawędź praktyczna na treningach i meczach obręcz do wyczynowej koszykówki z pręta stalowego z kołnierzem 12 zamaskowanych zaczepów do siatki lakier pomarańczowy konstrukcja uchylna spręŝynowa siatka turniejowa biała 5 mm 5

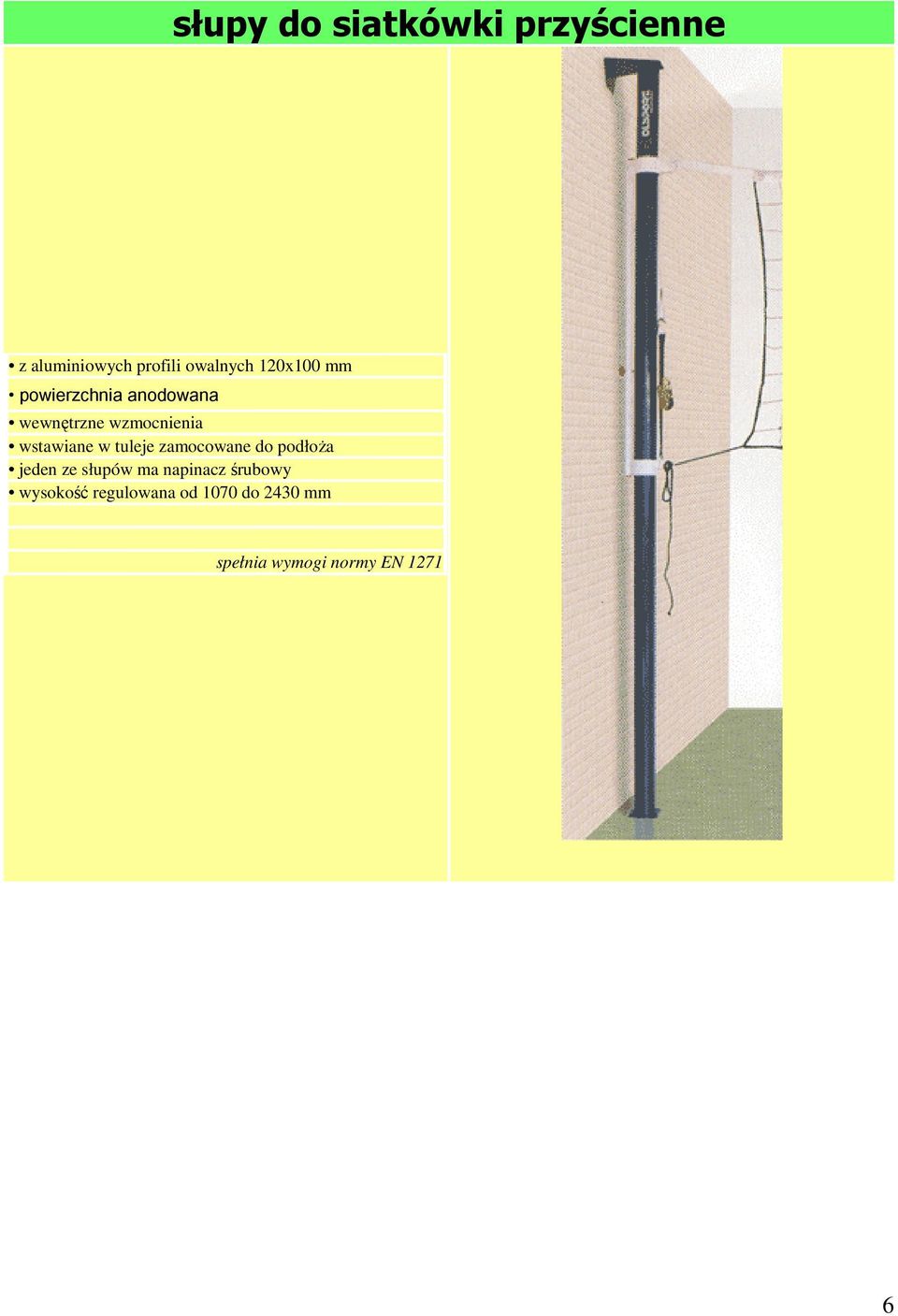

6 słupy do siatkówki przyścienne z aluminiowych profili owalnych 120x100 mm powierzchnia anodowana wewnętrzne wzmocnienia wstawiane w tuleje zamocowane do podłoŝa jeden ze słupów ma napinacz śrubowy wysokość regulowana od 1070 do 2430 mm spełnia wymogi normy EN

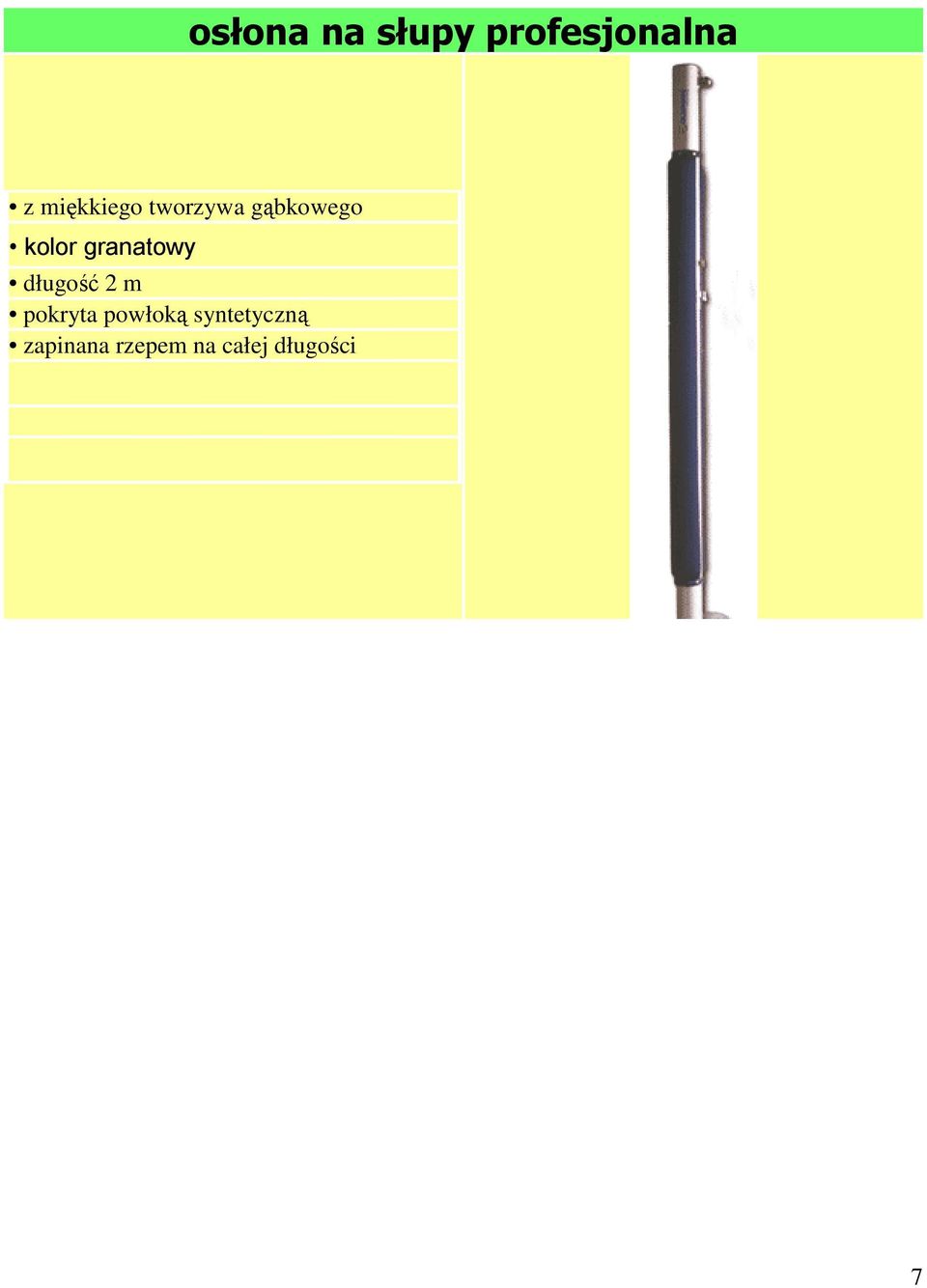

7 osłona na słupy profesjonalna z miękkiego tworzywa gąbkowego kolor granatowy długość 2 m pokryta powłoką syntetyczną zapinana rzepem na całej długości 7

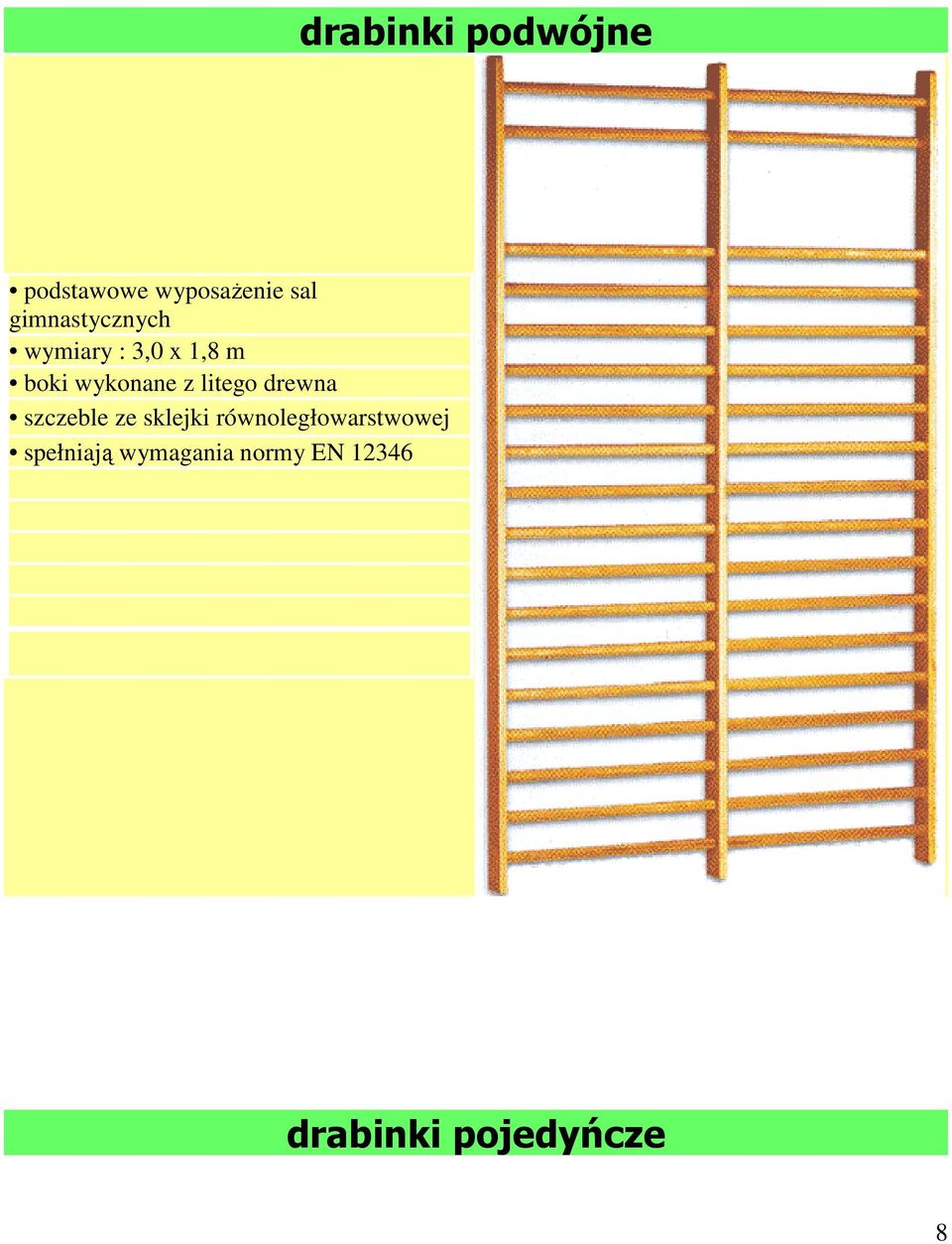

8 drabinki podwójne podstawowe wyposaŝenie sal gimnastycznych wymiary : 3,0 x 1,8 m boki wykonane z litego drewna szczeble ze sklejki równoległowarstwowej spełniają wymagania normy EN drabinki pojedyńcze 8

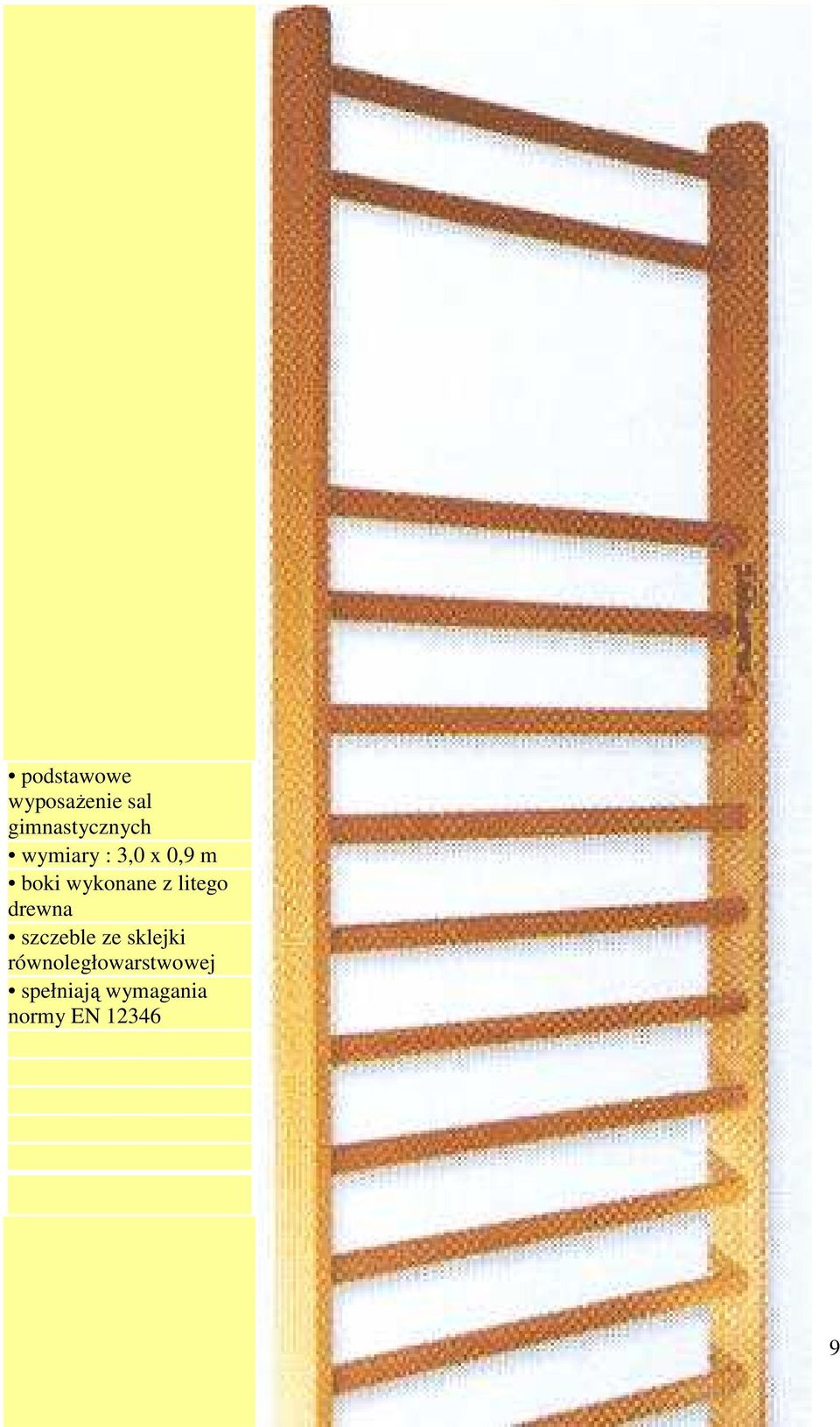

9 podstawowe wyposaŝenie sal gimnastycznych wymiary : 3,0 x 0,9 m boki wykonane z litego drewna szczeble ze sklejki równoległowarstwowej spełniają wymagania normy EN

10 2.5. MALOWANIE I NAPRAWA TYNKÓW Naprawa tynków Uzupełnienie tynków z zaprawy cementowo-wapiennej na ościeŝach, o szerokości do 25 cm po wymianie futryn drzwiowych Wykonanie tynków uzupełniających zwykłych kat. III na murach na podłoŝu z cegieł lub betonowym po obsadzonych lub wykutych wspornikach itp. Uzupełnienie tynków zwykłych wewnętrznych kat.iii na ścianach i sufitach ( miejscowe naprawy nie trzymających sie podłoŝa ) Wykonanie pasów tynku po instalacji elektrycznej Malowanie Malowanie sufitów i ścian farbą emulsyjną z przetarciem tynku, zeskrobaniem farby i wykonaniem gładzi gipsowej na ścianach duŝej sali gimnastycznej Malowanie ze szpachlowaniem tynków wewnętrznych gładkich ścian farbą ftalową z zeskrobaniem i przetarciem tynku duŝej sali gimnastycznej do wys.3,80m od podłogi i w magazynku do 2,80m Malowanie ze szpachlowaniem całości tynków wewnętrznych gładkich ścian i sufitów farbą ftalową z zeskrobaniem i przetarciem tynku małej sali gimnastycznej Malowanie tynków wewnętrznych ścian i sufitów farbą emulsyjną, z przygotowaniem powierzchni w korytarzu przed małą sala Malowanie wszystkich elementów drewnianych i stalowych ( grzejniki, rurki, osłony, parapety itp ) 2.6. INSTALACJA ELEKTRYCZNA wymiana krat osłonowych stalowych na oprawach z dopsowaniem do wymiarów nowych opraw Wymiana opraw nastropowych z przeznaczeniem do zamkniętych obiektów sportowych Wypusty wykonywane przewodami wtynkowymi w salach gimnastycznych do opraw awaryjnych (dodatkowy przewód do opraw awaryjnych )-2szt w duŝej sali MATERIAŁY : Oprawy oświetleniowe w duŝej sali gimnastycznej 1539mmx463x90 -TBH 375 na 3 świetlówki z drobną siatką ochronną wraz ze źródłem światła -16szt Oprawy oświetleniowe awaryjne w duŝej sali gimnastycznej 1539mmx463x90 -TBH 375 na 3 świetlówki z drobną siatką ochronną wraz ze źródłem światła.i moduł em awaryjny 3h - 2szt Oprawy oświetleniowe w małej sali i magazynku 1539mmx220x90 - TBH 375 na 2 świetlówki z drobną siatką ochronną wraz ze źródłem światła -9szt Kraty stalowe z prętów fi.8mm na oprawach w salach 160x45x13 cm ( uchylna lub łatwo demontowalna do wymiany świetlówek w oprawach ) -26szt 10
