C.SCOPE MXL&MXT Precyzyjny lokalizator do wykrywania rur i kabli

Transkrypt

1 MXL&MXT Precyzyjny lokalizator do wykrywania rur i kabli

2 MXL&MXT Wykrywanie i śledzenie trasy ukrytych instalacji podziemnych w sposób prosty, szybki i dokładny z uŝyciem precyzyjnego sprzętu do lokalizacji rur i kabli C.Scope MXL i MXT. Uderzenie lub zniszczenie ukrytych w ziemi instalacji moŝe skutkować uszkodzeniem ciała ludzkiego, kosztowną naprawą lub zakłóceniami w pracy. Najlepszym sposobem, aby zapobiec zniszczeniu ukrytych instalacji jest dokładne wyznaczenie pozycji, przebiegu trasy i głębokości z uŝyciem sprzętu do lokalizacji MXL i MXT, zanim rozpoczną się jakiekolwiek prace ziemne. Wykrywanie, identyfikacja i śledzenie przebiegu sieci kabli i rur. MXL i MXT jest zaprojektowany do dokładnego wykrywania, identyfikacji oraz śledzenia przebiegu trasy ukrytych w ziemi określonych rodzajów rur i kabli nawet w najbardziej skomplikowanych infrastrukturalnie obszarach. Zastosowanie C.Scope MXL i MXT zapewni znaczne korzyści dla pracowników wszystkich szczebli w wielu branŝach. Łatwy w uŝyciu Urządzenia MXL i MXT to rzeczywiście sprzęt lokalizacyjny typu "podnieś i idź". KaŜdy, kto w przeszłości uŝywał sprzętu do wykrywania kabli będzie w stanie uŝywać takŝe urządzeń MXL i MXT oraz korzystać z wyŝszej wydajności urządzeń. Zbudowany by istnieć śadne inne urządzenie pod względem wytrzymałości i trwałości, nie jest porównywalne z naszymi urządzeniami MXL i MXT, które za kaŝdym razem dostarczają wiarygodnych informacji o lokalizacji miejsca wykonania wykopu. Pomiar głębokości i Pomiar aktualnego poziomu sygnału Niezrównane osiągi urządzeń MXL i MXT w zakresie lokalizacji i identyfikacji sprawiają, Ŝe stanowią one idealny wybór dla słuŝb utrzymania i konserwacji. Tryb PEŁNE SKANOWANIE Innowacyjny tryb pracy PEŁNE SKANOWANIE z moŝliwością kontroli czułości jest nieoceniony wówczas, gdy wymagane jest zbadanie całego wyznaczonego obszaru. Ten tryb pracy pozwala na wyszukiwanie na wszystkich częstotliwościach z zakresu od 50 Hz do 33 khz, co pozwala na wykrywanie sygnałów pominiętych w innych trybach wyszukiwania konwencjonalnego. Wiele częstotliwości. Urządzenie MXT jest wieloczęstotliwościowym nadajnikiem wyŝszej mocy, który jest szczególnie przydatny dla słuŝb utrzymania. Dzięki moŝliwości wyboru trzech częstotliwości oraz potrójnemu poziomowi mocy, urządzenie MXT zapewnia większy zasięg działania niŝ było to moŝliwe w poprzednich modelach. Pomiar głębokości Pomiar poziomu sygnału prądowego

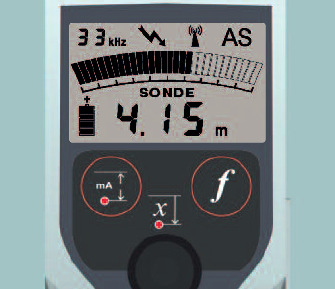

3 MXL Lokalizator MXL korzysta z najnowszych rozwiązań w cyfrowym przetwarzaniu sygnałów, aby umoŝliwić szybkie i prawidłowe wykrywanie rur i kabli nawet w najtrudniejszych warunkach. Cztery niezaleŝne tryby lokalizacji, w tym nowy tryb PEŁNE SKANOWANIE, sprawiają, Ŝe urządzenie MXL jest najbardziej wszechstronnym lokalizatorem. Funkcjonalność przycisku Pomiar głębokości i Pomiar poziomu sygnału prądowego pozwalają na szybkie i dokładne zlokalizowanie ukrytych instalacji podziemnych. KLASYCZNY TRYB ZASILANIE pozwala na wykrycie i śledzenie trasy nawet najbardziej ukrytych kabli zasilających (energetycznych) w sposób szybki i efektywny, przy wykorzystaniu urządzenia MXL jako jednostki niezaleŝnej. PRZENIKLIWY I CZUŁY TRYB RADIO pozwala na wykrycie wielu innych ukrytych w ziemi metalowych instalacji, znów przy wykorzystaniu urządzenia MXL jako jednostki niezaleŝnej. WIELOCZĘSTOTLIWOŚCIOWY TRYB NADAJNIK pozwala na wykrycie sygnałów o częstotliwościach 33 khz, 8 khz i 512 / 640 Hz, pochodzących z Nadajnika MXT lub Sondy. INNOWACYJNY TRYB PEŁNE SKANOWANIE pozwala na jednoczesny nasłuch na wszystkich częstotliwościach, począwszy od sygnałów o najniŝszych częstotliwościach, aŝ do sygnałów o częstotliwości 33 khz włącznie. Ten wspaniały tryb pracy pozwala na wykrycie obecności sygnałów o nietypowych częstotliwościach, rozchodzących się w rurach lub kablach, jak równieŝ w konwencjonalnych trybach: ZASILANIE, RADIO i NADAJNIK. Tryb PEŁNE SKANOWANIE moŝe znacznie przyspieszyć proces wykrywania instalacji podziemnych, gdyŝ sprawdzenie całego obszaru pod kątem obecności róŝnych ukrytych w ziemi instalacji odbywa się tylko raz. POMIAR GŁĘBOKOŚCI pokazuje głębokość, na której znajduje się ukryta w ziemi rura lub kabel po naciśnięciu tylko jednego przycisku. Zastosowanie w lokalizatorze MXL zaawansowanego cyfrowego przetwarzania sygnałów, pozwala na uzyskanie większej dokładności niŝ było to moŝliwe dotychczas. POMIAR POZIOMU SYGNAŁU PRĄDOWEGO jest to dalszy rozwój funkcjonalności urządzenia w zakresie pomiaru głębokości. Lokalizator MXL moŝe monitorować rzeczywisty poziom sygnału nadawanego przez Nadajnik MXT przyłączony do ukrytych w ziemi instalacji, niezaleŝnie od ich głębokości. Idealny do określenia układu sieci rur lub kabli. Wytrzymała konstrukcja obudowy sprytnie chroni wszystkie elementy sterownicze przed przypadkowym uszkodzeniem. Obudowa została wykonana zgodnie z wiodącą w przemyśle klasą ochrony IP65 w celu uzyskania doskonałej ochrony przed wnikaniem wody i pyłu. Wymienna stopa cierna jest przymocowana do podstawy korpusu. Urządzenie MXL jest zasilane z łatwo dostępnych, typowych baterii, które zapewniają wyjątkowo długi czas pracy. Nie ma potrzeby ładowania przez całą noc zestawu drogich akumulatorów. Urządzenie MXL jest unikalnie zaprojektowane tak, aby moŝna je zasilać z baterii zapasowych, gotowych do uŝycia w kaŝdej chwili. Wyraźne komunikaty dźwiękowe są przekazywane przez głośnik. W hałaśliwym otoczeniu głośnik moŝe zostać wyjęty z urządzenia MXL. Nie wymaga się stosowania łatwych do zgubienia lub zniszczenia słuchawek. Solidny wyświetlacz LCD pokazuje wyraźne i dokładne impulsy w przypadku wykrycia sygnału. Wyświetlacz jest czytelny i przejrzysty, nie ma menu do przewijania i nie jest wymagana konfiguracja, co czyni urządzenie MXL wyjątkowo szybkim i łatwym w obsłudze. Automatyczne podświetlanie jest aktywowane w warunkach słabego oświetlenia. Wyzwalanie obsługiwane przyciskiem On / Off wydłuŝa czas Ŝycia baterii. Innowacyjny tryb PEŁNE SKANOWANIE z regulowaną czułością Wyświetlacz LCD z automatycznym podświetlaniem

4

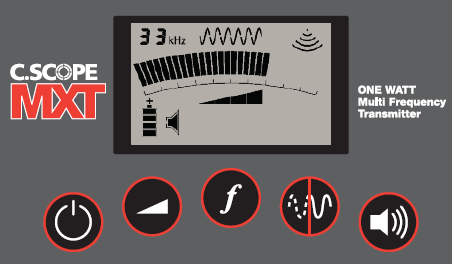

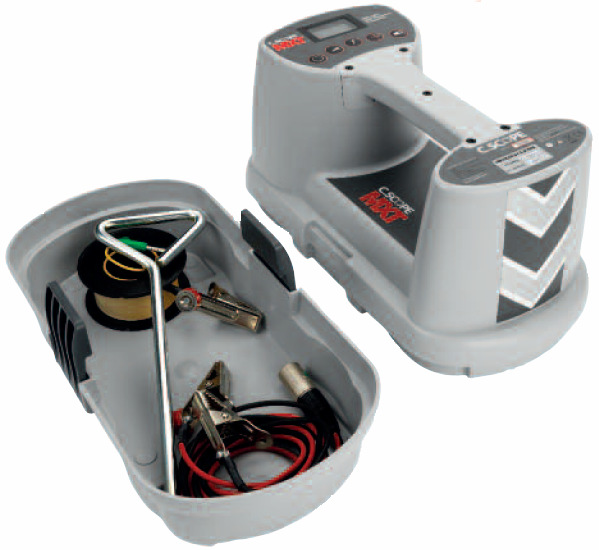

5 MXT Urządzenie MXT jest wieloczęstotliwościowym nadajnikiem wyŝszej mocy, które jest szczególnie przydatne dla słuŝb utrzymania. Do wyboru trzy częstotliwości. Trzykrotnie większa moc niŝ w popularnych generatorach sygnału SGA i SGV. Urządzenie MXT zapewnia większy zasięg działania niŝ było to moŝliwe poprzednio. 1 W MOCY WYJŚCIOWEJ. Trzykrotnie większa moc niŝ w standardowych generatorach sygnału zwiększa zasięg wykrywania. REGULACJA POZIOMU MOCY W CZTERECH POZYCJACH. To Ty ustalasz kiedy i z jaką mocą ma pracować urządzenie. SYGNAŁ WYJŚCIOWY IMPULSOWY LUB CIĄGŁY. W sytuacji silnych interferencji przełącz urządzenie MXT do pracy w trybie impulsowym (wystarczy jedno naciśnięcie przycisku) i kontynuuj lokalizację. WYBÓR TRZECH CZĘSTOTLIWOŚCI SYGNAŁU. W większości przypadków korzystaj z częstotliwości 33 khz; przy większych odległościach wykrywania uŝyj częstotliwości 8 khz; w specjalnych sytuacjach skorzystaj z ultra niskiej częstotliwości 512 / 640 Hz. Urządzenie MXT charakteryzuje się wyraźnie słyszalnym sygnałem dźwiękowym nadawanym wówczas, gdy nadajnik jest uŝywany oraz wbudowaną funkcjonalnością pozwalającą na wyciszenie sygnalizacji akustycznej. Wielosegmentowy wyświetlacz LCD czytelnie przekazuje informacje na temat wybranych funkcji. Na wyświetlaczu pokazują się równieŝ istotne informacje o stanie naładowani baterii, dzięki czemu zawsze dokładnie wiesz ile z Ŝywotności baterii masz jeszcze do dyspozycji. W naszym urządzeniu MXT z sukcesem została zastosowana stylowa, solidna i lekka konstrukcja obudowy. Obudowa została wykonana zgodnie w stopniu ochrony IP65 w celu uzyskania doskonałej ochrony przed wnikaniem wody i kurzu; najwyŝszy standard ochrony kaŝdego nadajnika. TYPOWE AKCESORIA. Przewody do bezpośredniego podłączania. Palik uziemiający. Magnesy podłączeniowe. 10 m zewnętrznego przewodu uziemiającego. DuŜy, łatwy do otwarcia, integralny pojemnik na akcesoria moŝe pomieścić nie tylko standardowe akcesoria, ale takŝe wiele opcjonalnych dodatków, takich jak klamry sygnałowe, przystawki do wstrzykiwania sygnału i sondy. Cztery standardowe baterie zapewniają długi czas uŝytkowania urządzenia. Nie trzeba ładować przez całą noc zestawu drogich akumulatorów. Podłączenie bezpośrednie Indukcja Wielosegmentowy wyświetlacz LCD

6 SPECYFIKACJA TECHNICZNA MXL PRECYZYJNY LOKALIZATOR DO WYKRYWANIA RUR I KABLI Tryb / funkcjonalność Częstotliwość Czułość na głęb. 1 m Głęb. detekcji ZASILANIE 50 Hz 400 Hz 5 ma do 3 m RADIO 10 Hz 30 khz 25 µa do 2 m NADAJNIK 33 khz 32,768 khz 5 µa do 3 m NADAJNIK 8 khz 8,192 khz 100 µa do 3 m NADAJNIK 512 / 640 Hz 512 / 640 Hz 500 µa do 3 m PEŁNE SKANOWANIE 50 Hz 33 khz 100 µa do 3 m POMIAR GŁĘBOKOŚCI 33 khz, 8 khz, 512 / 640 Hz od 0,05 m do 3 m POMIAR POZIOMU SYGNAŁU PRĄDOWEGO 33 khz, 8 khz, 512 / 640 Hz do 3 m ZAKRES GŁĘBOKOŚCI SONDY 33 khz, 8 khz od 0,2 m do 9,9 m MXL Cyfrowy wyświetlacz z automatycznym podświetlaniem Głośnik Wyłącznik On / Off Regulacja czułości Czteropozycyjny przełącznik trybu: P: ZASILANIE R: RADIO T: NADAJNIK A: PEŁNE SKANOWANIE Komora baterii Wymienna stopa cierna MXT WIELOCZĘSTOTLIWOŚCIOWY NADAJNIK 1 W Tryb / funkcjonalność Częstotliwość Zakres Podłączenie Klamra Wstrzykiwanie wykrywania bezpośrednie sygnałowa sygnału Indukcja NADAJNIK 33 khz 32,768 khz Średni TAK TAK TAK TAK NADAJNIK 8 khz 8,192 khz Średni / duŝy TAK TAK TAK TAK NADAJNIK 512 / 640 Hz 512 / 640 Hz DuŜy TAK NIE NIE NIE Urządzenie MXT jest wieloczęstotliwościowym nadajnikiem o mocy wyjściowej 1 W. Na wyposaŝeniu urządzenia znajdują się: przewody do bezpośredniego podłączania, 10 m zewnętrznego przewodu do uziemiania, palik uziemiający, magnesy podłączeniowe i pojemnik na akcesoria. MXT Nazwa urządzenia: Nadajnik MXT Nr produktu: ZCSMXT lub ZCSMXT Moc wyjściowa: przełączana, cztery poziomy do maks. 1 W Wymiary: mm Waga: 3,4 kg łącznie z akcesoriami; 2 kg sam nadajnik Baterie: 4 baterie alkaiczne typu LR20 umoŝliwiające do 30 godz. nieprzerwanej pracy w temperaturze +20 C. Kompatybilne z akumulatorami NiMH Zakres temperatury pracy: 20 C +50 C Stopień ochrony IP: IP65 Zgodność: oznakowanie CE, ETSI EN , ETSI EN Gwarancja: 12 miesięcy

7 RODZINA PRODUKTÓW WYKRYWACZ KABLI WYKRYWACZ KABLI XD LOKALIZATOR MXL SGA GENERATOR SYGNAŁU SGV GENERATOR SYGNAŁU NADAJNIK MXT ZASILANIE RADIO NADAJNIK PEŁNE SKANOWANIE POMIAR GŁĘBOKOŚCI POMIAR AKTUALNEGO POZIOMU SYGNAŁU CZĘSTOTLI WOŚCI 33 khz 33 khz 512 / 640 Hz, 8 khz, 33 khz 33 khz 33 khz 512/640 Hz, 8 khz, 33 khz WYŚWIETLACZ PRACA IMPULSOWA / CIĄGŁA MAKS. MOC WYJŚCIOWA 300 mw 300 mw 1 W Firma posiada w swojej ofercie szeroką gamę produktów, aby spełnić wszystkie wymagania związane z wykrywaniem kabli i rur. W celu uzyskania szczegółowych danych na temat: urządzeń do wykrywania kabli w wersji podstawowej oraz XD, generatorów sygnału SGA i SGV prosimy o zapoznanie się z pozostałymi broszurami informacyjnymi firmy. AKCESORIA Firma produkuje równieŝ wiele akcesoriów do lokalizatorów. W celu uzyskania szczegółowych danych na temat: klamer sygnałowych przystawek do wstrzykiwania sygnału, znaczników do rur plastikowych, sond ogólnego stosowania, sond kanałowych lub toreb ochronnych na sprzęt prosimy o zapoznanie się z pozostałymi broszurami informacyjnymi firmy.
