CYFROWE STACJE PRZEGLĄDOWE OP-PACS.

Transkrypt

1 CYFROWE STACJE PRZEGLĄDOWE OP-PACS

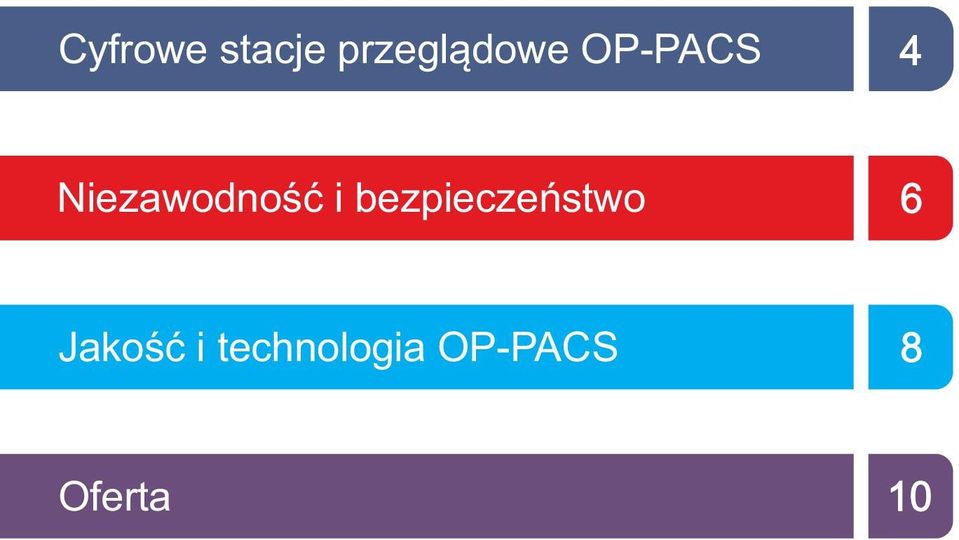

2 Cyfrowe stacje przeglądowe OP-PACS 4 Niezawodność i bezpieczeństwo 6 Jakość i technologia OP-PACS 8 Oferta 10

3 O NAS Euroscalemed sp. z o. o. jest dostawcą szerokiej gamy urządzeń do zastosowań medycznych. Wszystkie produkty spełniają najwyższe wymagania dotyczące jakości, bezpieczeństwa oraz łatwości użytkowania. W czasach stale zwiększającej się liczby zinformatyzowanych szpitali, jesteśmy profesjonalnym dostawcą Cyfrowych Stacji Przeglądowych OP-PACS przeznaczonych na sale operacyjne. Euroscalemed oferuje najnowocześniejsze rozwiązania do pracy z systemami PACS/HIS/RIS jak i innymi aplikacjami wyświetlającymi obrazy w czasie rzeczywistym (z zewnętrznych źródeł takich jak endoskopy, mikroskopy itp.). Gwarantujemy, że nasze produkty są najwyższej jakości, zgodne ze standardem ISO Oferujemy pełne zaplecze serwisowe począwszy od konsultacji i projektu, kończąc na realizacji, instalacji, szkoleniu oraz wsparciu posprzedażowym. Zapewniamy indywidualne wsparcie serwisowe oraz wsparcie po stornie użytkownika. Michał Słowiński Prezes Zarządu PODSTAWOWE POJĘCIA PACS (Picture Archiving and Communication System) - informatyczny system służący do przechowywania obrazów medycznych i zarządzania badaniami radiologicznymi. HIS (Hospital Information System) - szpitalny system informatyczny do zarządzania danymi związanymi z pracą szpitala (informacje o pacjentach, badaniach pomocniczych, kosztach leczenia); ma na celu usprawnić szpitalną diagnostykę, zarządzanie, edukację oraz analizę kosztów. RIS (Radiology Information System) - radiologiczny system informatyczny do przechowywania i dystrybucji obrazów diagnostycznych, a także planowania usług radiologicznych; automatycznie zarządza akwizycją ze szpitalnych systemów badawczych, zapewniając odpowiedni przebieg ich pracy. IP (International Protection Rating) - stopień ochrony aparatu lub urządzenia elektrycznego przed penetracją czynników zewnętrznych tj. ciała stałe oraz woda. DICOM Part 14 (Digital Imaging and Communications in Medicine) - standard przechowywania oraz wymiany obrazów medycznych. 3

4 CYFROWE STACJE PRZEGLĄDOWE OP-PACS Oferowane przez Euroscalemed cyfrowe stacje przeglądowe OP-PACS są stworzone z myślą o współpracy ze szpitalnymi systemami informatycznymi PACS/HIS/RIS. Zapewniają łatwy i szybki dostęp do cyfrowych obrazów medycznych w warunkach sali operacyjnej. Podgląd obrazów medycznych na monitorze stacji w znaczący sposób wspomaga pracę chirurga jak i pozostałego personelu medycznego w czasie przygotowania i w trakcie wykonywania zabiegu. Po podłączeniu cyfrowej stacji przeglądowej OP-PACS do sieci informatycznej szpitala, możliwe jest pobieranie z serwera wyników badań diagnostycznych a następnie wyświetlanie ich bezpośrednio na monitorze. OP-PACS posiada zintegrowany napęd CD/DVD pozwalający na wczytywanie obrazów z płyt CD oraz DVD będących obecnie najczęściej używanymi nośnikami, na których zapisywane są wyniki badań. Dodatkowo, stacje przeglądowe wyposażone są w złącza USB umożliwiające odczyt danych medycznych bezpośrednio z pamięci masowych (pendrive, zewnętrzne dyski twarde itp.) Stacje OP-PACS mogą być wyposażone w gniazda wejściowe różnych sygnałów VIDEO, umożliwiających wyświetlanie cyfrowych obrazów przekazywanych na przykład z toru wizyjnego jak i endoskopu. Cyfrowe stacje przeglądowe spełniają wymagania Dyrektywy Wyrobów Medycznych kategorii I Ekrany monitorów stacji przeglądowych są skalibrowane zgodnie ze standardami DICOM Part 14 oraz DIN Stacje przeglądowe spełniają normy bezpieczeństwa potwierdzone deklaracją CE Urządzenia mogą być czyszczone środkami dezynfekującymi powszechnie stosowanymi w szpitalnictwie Stacje mogą zostać wyposażone w pojedynczy lub podwójny monitor oraz negatoskop analogowy 4

5 CYFROWE STACJE PRZEGLĄDOWE OP-PACS DO ZABUDOWY Stacja przeglądowa OP-PACS w wersji do zabudowy przeznaczona jest do pracy na sali operacyjnej. Panel zewnętrzny stacji zainstalowanej we wnęce ściennej tworzy płaską powierzchnię ze ścianą. Jest to praktyczne rozwiązanie dla niewielkich sal operacyjnych, pozwalające zachować swobodną przestrzeń pracy. DO POWIESZENIA Stacja przeglądowa OP-PACS w wersji do powieszenia jest idealnym rozwiązaniem dla sal operacyjnych, w których konstrukcja ścian uniemożliwia zabudowę urządzenia we wnęce. W praktyce znajdują zastosowanie nie tylko w salach operacyjnych, ale także w gabinetach zabiegowych oraz lekarskich. MOBILNA Mobilna wersja stacji przeglądowej OP-PACS to urządzenie, które stwarza możliwość dostępu do informacji w formie cyfrowej zarówno w salach operacyjnych jak i na oddziałach szpitalnych. Ze względu na możliwość przemieszczania jest uniwersalnym rozwiązaniem do użytku na kilku salach operacyjnych. Wbudowany moduł WiFi pozwala na korzystanie z urządzenia wszędzie tam, gdzie dostępna jest szpitalna sieć bezprzewodowa. System stabilizacji jasności ekranu 5

6 BEZPIECZEŃSTWO I NIEZAWODNOŚĆ CHŁODZENIE PASYWNE Współczesne urządzenia elektroniczne wydzielają duże ilości ciepła, dlatego do niezawodnej pracy potrzebują intensywnego chłodzenia. Powszechnie stosowane są dwa rodzaje chłodzenia: aktywne - z zastosowaniem wentylatorów wymuszających obieg powietrza oraz pasywne - bazujące wyłączenie na radiatorach. Cyfrowe stacje przeglądowe OP-PACS mogą być wyposażone zarówno w system chłodzenia aktywnego, jak i pasywnego. Chłodzenie pasywne gwarantuje wyższy poziom bezawaryjności urządzenia, redukuje koszty serwisowania, zwiększa komfort personelu medycznego dzięki bezgłośnej pracy, a przede wszystkim eliminuje problem rozpylanego kurzu i bakterii, które mogą być zagrożeniem dla zdrowia operowanego pacjenta. Wykorzystanie chłodzenia pasywnego umożliwia zamknięcie systemu w całkowicie szczelnej obudowie. Brak otworów wentylacyjnych oraz szczelin, w których osadza się kurz, ułatwia czyszczenie i dezynfekcji urządzenia. WYDAJNOŚĆ Cyfrowe stacje przeglądowe OP-PACS wyposażone są w procesory z najnowocześniejszej serii firmy Intel, i3, i5 lub i7 o taktowaniu co najmniej 2.5 GHz. W stacjach mogą zostać zamontowane mobilne wersje procesorów, charakteryzujące się znacznie mniejszym zużyciem energii i wydzielaniem ciepła przy zachowaniu najwyższej wydajności. Jest to szczególnie ważne dla przejezdnych wersji stacji przeglądowych, które mogą być zasilane przy pomocy wbudowanego akumulatora, wydłużając przez to czas pracy urządzenia. Wyposażona w profesjonalną kartę graficzną stacja przeglądowa OP-PACS, gwarantuje wyświetlanie na ekranie monitora obrazu medycznego w najwyższej jakości, spełniając wszelkie rygorystyczne wymagania oraz standardy obrazowania w medycynie. 6

7 BEZPIECZEŃSTWO I NIEZAWODNOŚĆ SZCZELNOŚĆ OBUDOWY Wszystkie urządzenia, które pracują w warunkach sali operacyjnej, powinny posiadać wysoki stopień ochrony zapewniający bezpieczeństwo pracy użytkownika oraz bezawaryjną pracę przez lata. Wielokrotnie można spotkać się z oznaczeniami stopni ochrony na różnych produktach elektrycznych (np. lampach, łącznikach, gniazdkach). Oznaczenia identyfikują poziom odporności urządzenia z wpływem czynników zewnętrznych, zanieczyszczeń, pyłów czy wody. Za pomocą prezentowanej poniżej grafiki można z łatwością ocenić przydatność urządzenia do danych zastosowań. Ze względu na bezpieczeństwo użytkowania oraz bezawaryjność urządzenia zaleca się, aby w warunkach sali operacyjnej stosować sprzęt o stopniu ochrony IP 65. Zapewnia to najwyższy poziom bezpieczeństwa personelu korzystającego z urządzenia, eliminuje problem rozpylanego kurzu i bakterii, które mogą być zagrożeniem dla zdrowia operowanego pacjenta oraz znacznie ułatwia czyszczenie i konserwację. IP (z ang. International Protection Rating) to stopień ochrony aparatu lub urządzenia elektrycznego przed penetracją czynników zewnętrznych tj. ciała stałe oraz woda. IP 6 5 Zabezpieczenie przed ciałami stałymi 0 - Brak ochrony 1 - Ochrona przed dużymi ciałami obcymi 2 - Ochrona przed średnimi ciałami obcymi 3 - Ochrona przed małymi ciałami obcymi 4 - Ochrona przed drobinami ciał obcych 5 - Ochrona przed koncentracją kurzu 6 - Ochrona przed wnikaniem kurzu Zabezpieczenie przed wnikaniem wody 0 - Ochrona przed wodą kapiącą pionowo 1 - Ochrona przed wodą kapiącą pod kątem 2 - Ochrona przed mgłą wodną 3 - Ochrona przed kroplami padającymi pod kątem 60 od pionu 4 - Ochrona przed rozbryzgami wody 5 - Ochrona przed strumieniem wody 6 - Ochrona przed zalaniem 7 - Ochrona przed zanurzeniem 8 - Ochrona przed zatopieniem 7

8 JAKOŚĆ I TECHNOLOGIA OP-PACS SZYBA ANTYREFLEKSYJNA Antyrefleksyjne szkło pokryte jest cienką warstwą powłoki rozpraszającej światło. Dzięki temu, nawet w bardzo dobrze oświetlonym ostrym światłem pomieszczeniu (np. z lampy operacyjnej), obraz na ekranie monitora jest dobrze widoczny, a wszelkie odbicia otoczenia w szkle są eliminowane. SZEROKIE KĄTY WIDZENIA Prawidłowe odwzorowanie obrazu pod szerokim kątem jest szczególnie ważne w przypadku oceny lub konsultacji badania przez kilku lekarzy. Jest to szczególnie istotne na sali operacyjnej, gdzie kilku lekarzy na raz musi mieć możliwość podglądu tego samego obrazu. SYSTEM BSS W celu zapewnienia zgodności z DICOM w warunkach zmienianego oświetlenia na sali operacyjnej, funkcja Brightness Stabilization System (BSS), korzystając z wbudowanego czujnika monitoruje otaczające oświetlenie i automatycznie optymalizuje jasność monitora do wytycznych zgodnych z DICOM Part 14. DICOM Part 14 Monitory cyfrowych stacji przeglądowych kalibrowane są zgodnie ze standardem DICOM Part 14. Gwarantuje to precyzyjną ocenę badania radiologicznego w warunkach sali operacyjnej. IP 65 System chłodzenia CPU OP-PACS Classic Panel przedni Aktywny Wersja tradycyjna OP-PACS Pro Cała obudowa Pasywny Wersja mobilna 8

9 JAKOŚĆ I TECHNOLOGIA Dostępne są dwa modele cyfrowych stacji przeglądowych OP-PACS, Classic oraz Pro. Obudowa modelu Classic zapewnia stopień ochrony IP 65 na przednim panelu, w modelu PRO, obudowa jest całkowicie szczelna - nie posiada żadnych otworów ani szczelin. OP-PACS CLASSIC OP-PACS Classic to bazowy model stacji przeglądowych spełniający normy PN-EN , dotyczące bezpieczeństwa wyrobów medycznych oraz PN-EN o kompatybilności elektromagnetycznej. Zastosowane komponenty elektroniczne w urządzeniu OP-PACS Classic zapewniają lekarzowi wystarczający komfort pracy oraz bezpieczeństwo również dla personelu medycznego jak i samego pacjenta. Model OP-PACS Classic dostępny jest w wersji do powieszenia na ścianie, do zabudowy we wnękę ścienną oraz w wersji mobilnej. W porównaniu z zaawansowanym modelem OP-PACS Pro, model OP-PACS Classic jest rozwiązaniem prostszym i tańszym. Modele Classic funkcjonują w szpitalach w Polsce i zbierają pozytywne opinie od użytkowników. OP-PACS PRO OP-PACS Pro to zaawansowany technicznie model stacji przeglądowych, spełniający normy PN-EN dotyczące bezpieczeństwa wyrobów medycznych oraz PN-EN o kompatybilności elektromagnetycznej. W modelu OP-PACS Pro znalazły zastosowanie najnowocześniejsze komponenty elektroniczne oraz zaawansowane rozwiązania technologiczne, dzięki którym urządzenie OP-PACS Pro spełnia najwyższe wymagania przypisane urządzeniom diagnostycznym w sali operacyjnej na miarę XXI wieku. OP-PACS Pro to rozwiązanie komfortowe, stwarzające lekarzowi najlepsze warunki pracy w sali operacyjnej. Najwyższa jakość OP-PACS Pro wspomaga lekarza w prawidłowej diagnostyce. Model OP-PACS Pro dostępny jest w wersji do powieszenia na ścianie, do zabudowy we wnękę ścienną oraz w wersji mobilnej. Przykładowa konfiguracja stacji przeglądowej Monitor TFT 42" Rozdzielczość 1920x1080, 2 Mpix Format obrazu 16:9 Kontrast 2000:1 2 Jasność 680 cd/m Procesor Intel i5, 2.5 Ghz RAM DDR3 4 GB HDD 250 GB LAN Ethernet 10/100/1000 TX System operacyjny Windows 7 Professional PL Klawiatura silikonowa, składana CD/DVD USB 2.0 System stabilizacji jasności ekranu X Szyba antyrefleksyjna Powłoka antybakteryjna X 9

10 OFERTA Modele OP-PACS Classic oraz OP-PACS Pro nie wyczerpują oferty firmy Euroscalemed. Na życzenie projektujemy i wykonujemy urządzenie zgodne z wymaganiami przyszłego użytkownika. Stacja przeglądowa może być konfigurowana na wiele sposobów. Możliwe są dowolne zestawienia monitorów lub monitorów łącznie z analogowym negatoskopem LED. Oferujemy wykonanie z użyciem różnych materiałów jak stal nierdzewna czy szkło. Wychodząc naprzeciw Państwa oczekiwaniom, nasza oferta jest sukcesywnie rozbudowywana, a gama urządzeń poszerzana z roku na rok. Stała obserwacja rynku medycznego pozwala nam na oferowanie urządzeń nowoczesnych oraz zaawansowanych technologicznie, które cieszą się popularnością i zaufaniem w całej Europie. Będąc w nieustannym kontakcie z cenionymi producentami urządzeń medycznych oraz z lekarzami proponujemy innowacyjne i praktyczne rozwiązania w zakresie aparatury medycznej do diagnostyki oraz terapii. Kompleksowa oferta zawiera min.: CYFROWE STACJE PRZEGLĄDOWE OP-PACS STACJE DIAGNOSTYCZNE MONITORY MEDYCZNE OŚWIETLENIE MEDYCZNE URZĄDZENIA DO ŚWIATŁOTERAPII ROZWIĄZANIA DLA MEDYCYNY ESTETYCZNEJ Zapraszamy do współpracy! 10

11 11

12 Siedziba Spółki: ul. Szczecińska 61/ Łódź tel.: kontakt@es-med.pl Biuro Handlowe: ul. Szczecińska 61/ Łódź tel.: biuro@es-med.pl Serwis: ul. Flamandzka Łódź tel.: serwis@es-med.pl
