1 Lampy operacyjne i zabiegowe

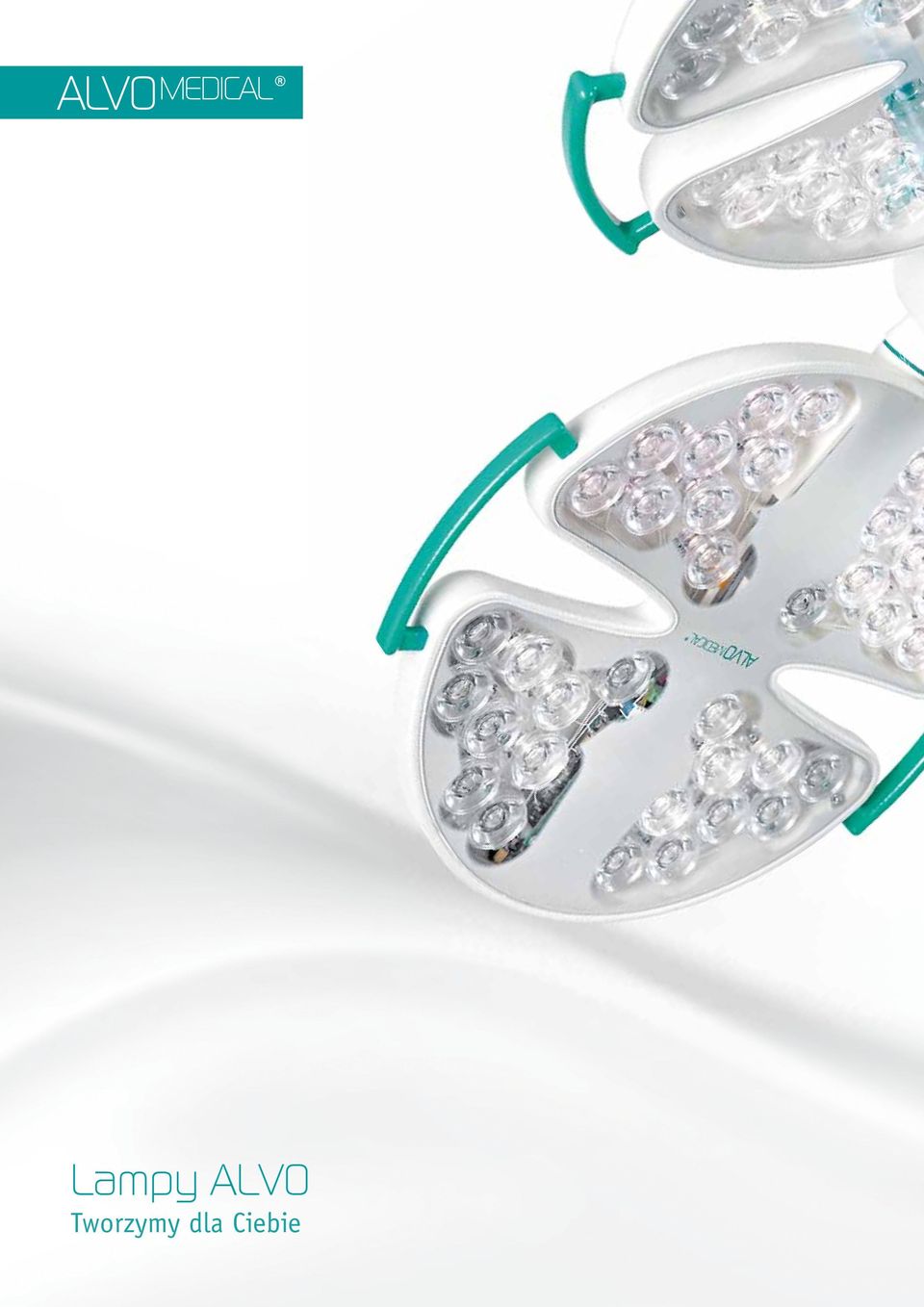

2 Lampy ALVO Tworzymy dla Ciebie

3 lampy operacyjne i zabiegowe lampy operacyjne i zabiegowe alvo wykorzystują diody led jako źródło światła. charakteryzują sie one bardzo dobrymi, niezmiennymi parametrami technicznymi, niewielkim promieniowaniem cieplnym czy długim czasem pracy. Wysoka sprawność tych źródeł światła skutkuje niskim zużyciem energii. technologia led zastosowana w lamapach operacyjnych i zabiegowych to technologia przyszłości, to technologia przyjazna środowisku naturalnemu.wpływa to pośrednio na zmniejszenie emisji dwutlenku węgla i przyczynia się do zatrzymania efektu cieplarnianego. niskie zużycie energii to także wymierna korzyść ekonomiczna. chrońmy naszą planetę. alvo.pl 1

4 technologia led Źródła światła w technologii led lamp alvo posiadają dłuższą żywotność w stosunku do tradycyjnych źródeł światła. Bezpośrednio przyczynia się to do zmniejszenia ilości odpadów. Ponadto nie zawierają ołowiu, rtęci i innych niebezpiecznych substancji co ułatwi ich przyszłą utylizację. technologia led pomaga chronić także nasze zdrowie. Źródła światła w technologii led nie wytwarzają szkodliwego promieniowania UV. Wytrzymałość diod led h h h h h 5000 h 0 h halogenowe źródła światła wyładowcze źródła światła diody led Diody led zastosowane w lampach operacyjnych alvo 6-01 i lampach zabiegowych alvo 6-02 charakteryzują się bardzo długim czasem pracy, szacowanym na ponad h. W stosunku do innych źródeł światła stosowanych w lampach halogenowych czy wyładowczych jest to odpowiednio ponad 50 czy 10-krotnie dłuższy okres pomiędzy wymianą źródeł światła, co minimalizuje czynności serwisowe. Dodatkowo, niskie zużycie energii przez lampy diodowe: 2 lub 3-krotnie mniejsze od tradycyjnych lamp operacyjnych, pozwala chronić środowisko i obniżyć koszty utrzymania bloku operacyjnego. 2 alvo.pl alvo.pl 2

5 lampa operacyjna alvo 6-01 Wyrób posiada znak lampa operacyjna alvo 6-01 zapewnia równomierny rozkład światła oraz jego wysokie natężenie. Zawieszenie oraz niewielka waga opraw, a także uchwyty na lampie operacyjnej, umożliwiają stabilne pozycjonowanie i łatwa regulacje ustawień lampy w trakcie trwania operacji. lampa alvo 6-01 dostępna jest w następujących konfiguracjach zawieszenia: Zawieszenie sufitowe pojedyncze, podwójne lub potrójne Zawieszenie ścienne Podstawa przejezdna alvo.pl 3

6 Właściwości lampy alvo 6-01 ergonomiczny kształt obudowy lampy minimalizuje zakłócenie nawiewu laminarnego na sali operacyjnej, a niewielka waga czaszy pozwala na łatwe ustawienie lampy i stabilne jej pozycjonowanie. czasze pozbawione są przemieszczających się części stałe zamocowanie elementów. Uchwyty niesterylne ułatwiają ustawienie lampy personelowi medycznemu. Szczelna, odporna na działanie czynników środowiskowych konstrukcja gwarantuje łatwość dezynfekcji i utrzymania w czystości. Panel sterujący umożliwia regulację wielkości pola świetlnego, natężenia oświetlenia oraz natężenia oświetlenia endoskopowego, wspomagającego personel medyczny w trakcie operacji endoskopowych. W dodatkowej opcji wykonania możliwa jest także regulacja temperatury barwowej. Sterylny uchwyt regulacyjny pozwala na precyzyjne ustawienie lampy i może być sterylizowany w autoklawie. W dodatkowej opcji pozwala także na regulację wielkości pola świetlnego. 4 alvo.pl

7 Regulacja temperatury barwowej Regulacja temperatury barwowej pozwala na zmianę regulacji temperatury barwowej pozwalający na zmianę kontrastu obserwowanych tkanek oraz redukuje zmęczenie operującego chirurga, co wpływa na komfort i ergonomię pracy personelu medycznego K 4200 K 4800 K Innowacyjny elektroniczny system regulacji natężenia oświetlenia i pola świetlnego zapewniający niezmienność pozostałych parametrów. System regulacji natężenia oświetlenia zapewniający niezmienny rozkład pola świetlnego w całym zakresie regulacji natężenia. System regulacji średnicy pola świetlnego utrzymujący stały poziom natężenia oświetlenia w całym zakresie regulacji pola. alvo.pl 5

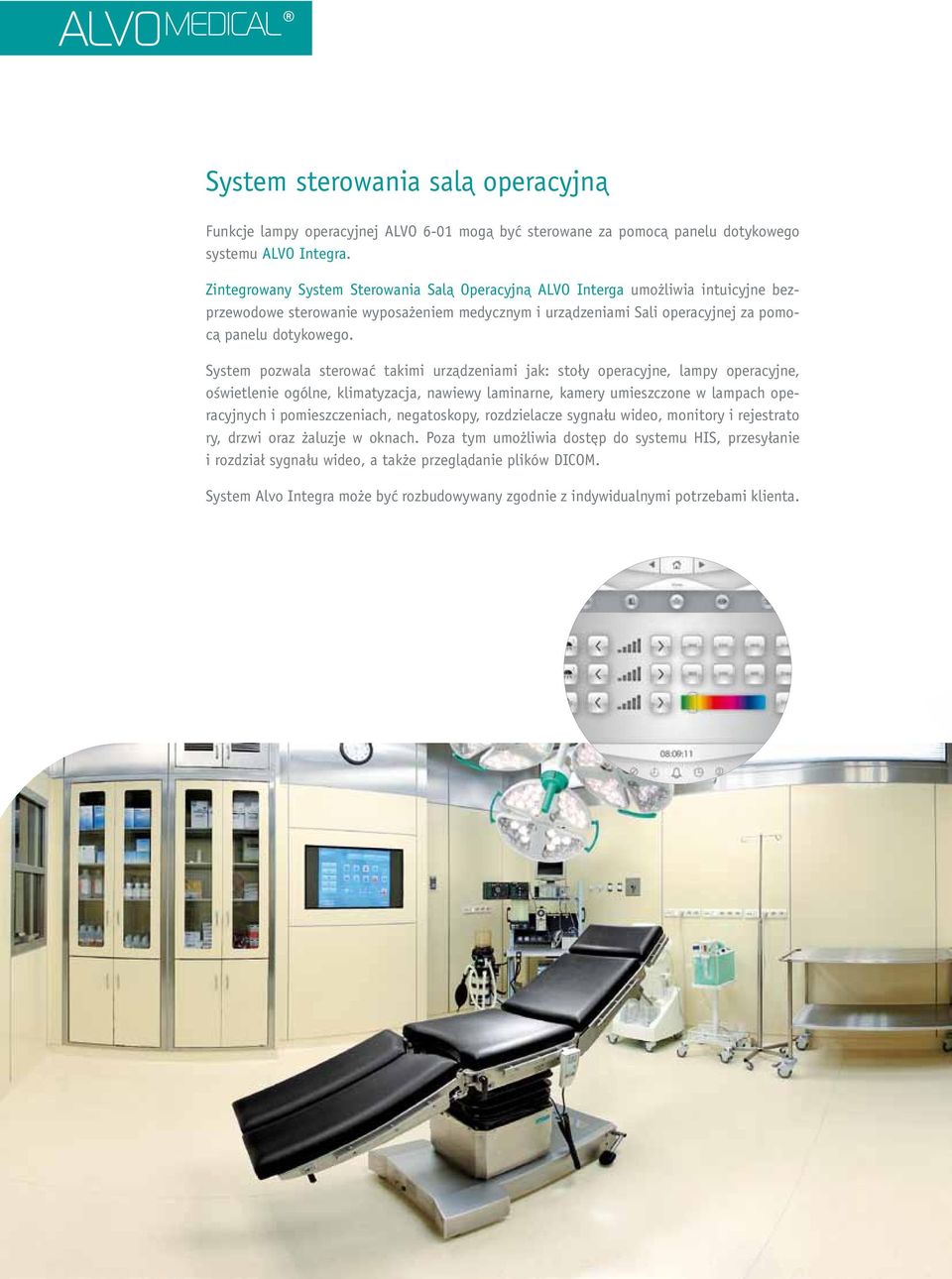

8 System sterowania salą operacyjną Funkcje lampy operacyjnej alvo 6-01 mogą być sterowane za pomocą panelu dotykowego systemu alvo Integra. Zintegrowany System Sterowania Salą operacyjną alvo Interga umożliwia intuicyjne bezprzewodowe sterowanie wyposażeniem medycznym i urządzeniami Sali operacyjnej za pomocą panelu dotykowego. System pozwala sterować takimi urządzeniami jak: stoły operacyjne, lampy operacyjne, oświetlenie ogólne, klimatyzacja, nawiewy laminarne, kamery umieszczone w lampach operacyjnych i pomieszczeniach, negatoskopy, rozdzielacze sygnału wideo, monitory i rejestrato ry, drzwi oraz żaluzje w oknach. Poza tym umożliwia dostęp do systemu his, przesyłanie i rozdział sygnału wideo, a także przeglądanie plików DIcom. System alvo Integra może być rozbudowywany zgodnie z indywidualnymi potrzebami klienta. 6 alvo.pl

9 Wyposażenie dodatkowe lamp alvo 6-01 Zestawy lamp operacyjnych mogą być opcjonalnie wyposażone w monitory wyświetlające obraz lub dotykowe, umożliwiające sterowanie wyposażeniem sali operacyjnej. lampy operacyjne mogą być opcjonalnie wyposażone w kamerę, przeznaczoną do monitorowania i nagrywania przebiegu operacji oraz w bezprzewodowy sterownik. alvo.pl 7

10 Przykłady konfiguracji lampy alvo 6-01 Zawiesie sufitowe pojedyncze jedno ramię o obrocie: nx 360 Zawiesie sufitowe t oba ramiona o obrocie: n< 360 Zawiesie sufitowe nx360 oba ramiona o obrocie: nx 360 Zawiesie sufitowe jedno ramię o obrocie: n< 360 z kamerą drugie ramię o obrocie: nx360 bez kamery Zawiesie sufitowe ramię z kamerą i ramię z monitorem: n<360 trzecie ramię nx 360 Zawiesie ścienne jedno ramię o obrocie: n< 360 Zawiesie przejezdne jedno ramię o obrocie: n< alvo.pl

11 PaRametRy lamp operacyjnych alvo alvo natężenie oświetlenia ec lx* lx* Regulacja natężenia oświetlenia 5 100% 5 100% temperatura barwowa tc (lampy ze stałą temperaturą barwową) temperatura barwowa tc (lampy z regulacją temperatury barwowej) 4300 K (4800 K)* 4300 K (4800 K)* ( K)* ( K)* Średnica pola świetlnego d10 przy ec mm* mm* Zakres pracy bez konieczności ogniskowania (głębokość oświetlenia) mm mm Wgłębność oświetlenia (l1+l2) 800 mm (1200 mm)* 800 mm (1200 mm)* Współczynnik oddawania barw [Ra (1 8)] > 93 (> 95)* > 93 (> 95)* Współczynnik oddawania barwy czerwonej [R9] > 90* > 90* Zintegrowane oświetlenie endoskopowe o regulowanym natężeniu światło zielone światło zielone Ilość źródeł światła led w oprawie temperatura powierzchni obudowy czaszy po 60 minutach pracy 40,00 c 40,00 c Wzrost temperatury w okolicy głowy operatora < 1,00 c < 1,00 c napięcie zasilania strony pierwotnej V ac V ac Pobór mocy (±10%) 110 W 80 W napięcie zasilania głowic oprawy V Dc V Dc trwałość lampy > godz. > godz. Stopień ochrony głowicy oprawy IP54 IP54 * możliwe wersje wykonania na specjalne zamówienie klienta możliwe jest wykonanie wyrobu o zmienionych parametrach technicznych, nieobniżających jego bezpieczeństwa. Producent zastrzega sobie możliwość dokonania zmian w konstrukcji lampy w związku z zastosowaniem nowszych rozwiązań technologicznych poprawiających funkcjonalność wyrobu. alvo.pl 9

12 lampa zabiegowa alvo 6-02 Wyrób posiada znak lampy zabiegowe serii alvo 6-02 wykorzystują diody led jako źródło światła. charakteryzują sie one bardzo dobrymi, niezmiennymi parametrami technicznymi, niewielkim promieniowaniem cieplnym czy długim czasem pracy. lampa zabiegowa alvo 6-02 zapewnia równomierny rozkład światła oraz jego wysokie natężenie. Zawieszenie oraz niewielka waga oprawy, a także uchwyt sterylny na lampie zabiegowej, umożliwiają stabilne pozycjonowanie i łatwą regulację ustawień lampy w trakcie trwania badań czy zabiegów. lampa alvo 6-02 dostępna jest w następujących konfiguracjach zawieszenia: Zawieszenie sufitowe pojedyncze Zawieszenie ścienne Podstawa przejezdna 10 alvo.pl

13 Właściwości lampy alvo 6-02 ergonomiczny kształt obudowy lampy i jej niewielka waga pozwala na łatwe ustawienie lampy i stabilne jej pozycjonowanie. Szczelna, odporna na działanie czynników środowiskowych konstrukcja o klasie ochrony porównywalnej ze stołami operacyjnymi, gwarantuje łatwość dezynfekcji i utrzymania w czystości. Panel sterujący umożliwia regulacje natężenia oświetlenia. Sterylny, uchwyt regulacyjny pozwala na precyzyjne ustawienie lampy i może być sterylizowany w autoklawie. Pozwala (opcja wykonania) także na regulacje wielkości pola świetlnego. Podstawa przejezdna (opcja wykonania) wyposażona w zestaw akumulatorów pozwala na stosowanie lampy w praktycznie każdych warunkach. alvo.pl 11

14 Konfiguracja zawieszeń lamp ALVO 6-02 Zawieszenie sufitowe pojedyncze Podstawa przejezdna Zawieszenie ścienne Parametry lamp operacyjnych ALVO Natężenie oświetlenia Ec lx ( lx)* Regulacja natężenia oświetlenia % Temperatura barwowa Tc Średnica pola świetlnego d10 przy Ec 4300 K (4800 K)* 260 mm Współczynnik oddawania barw [Ra (1-8)] > 92 (> 95)* Ilość źródeł światła LED w oprawie 36 Temperatura powierzchni obudowy czaszy po 60 minutach pracy 40 C Wzrost temperatury w okolicy głowy operatora Napięcie zasilania strony pierwotnej Pobór mocy Trwałość lampy Stopień ochrony głowicy oprawy < 1,00 C V AC 50 W > godz. IP54 * dodatkowe wersje wykonania Na specjalne zamówienie klienta możliwe jest wykonanie wyrobu o zmienionych parametrach technicznych, nieobniżających jego bezpieczeństwa. Producent zastrzega sobie możliwość dokonania zmian w konstrukcji lampy w związku z zastosowaniem nowszych rozwiązań technologicznych poprawiających funkcjonalność wyrobu. 12 alvo.pl

15 Lampy ALVO Tworzymy dla Ciebie

16 ALVO Spółka z ograniczoną odpowiedzialnością Sp. k. ul. Południowa 21a Śmigiel Polska tel fax office@alvo.pl alvo.pl ML-2.0-PL-MMXI
