Cyfrowe przetworniki temperatury z protokołem Hart Model T32.1S, do montażu na głowicy Model T32.3S, do montażu na szynie

Transkrypt

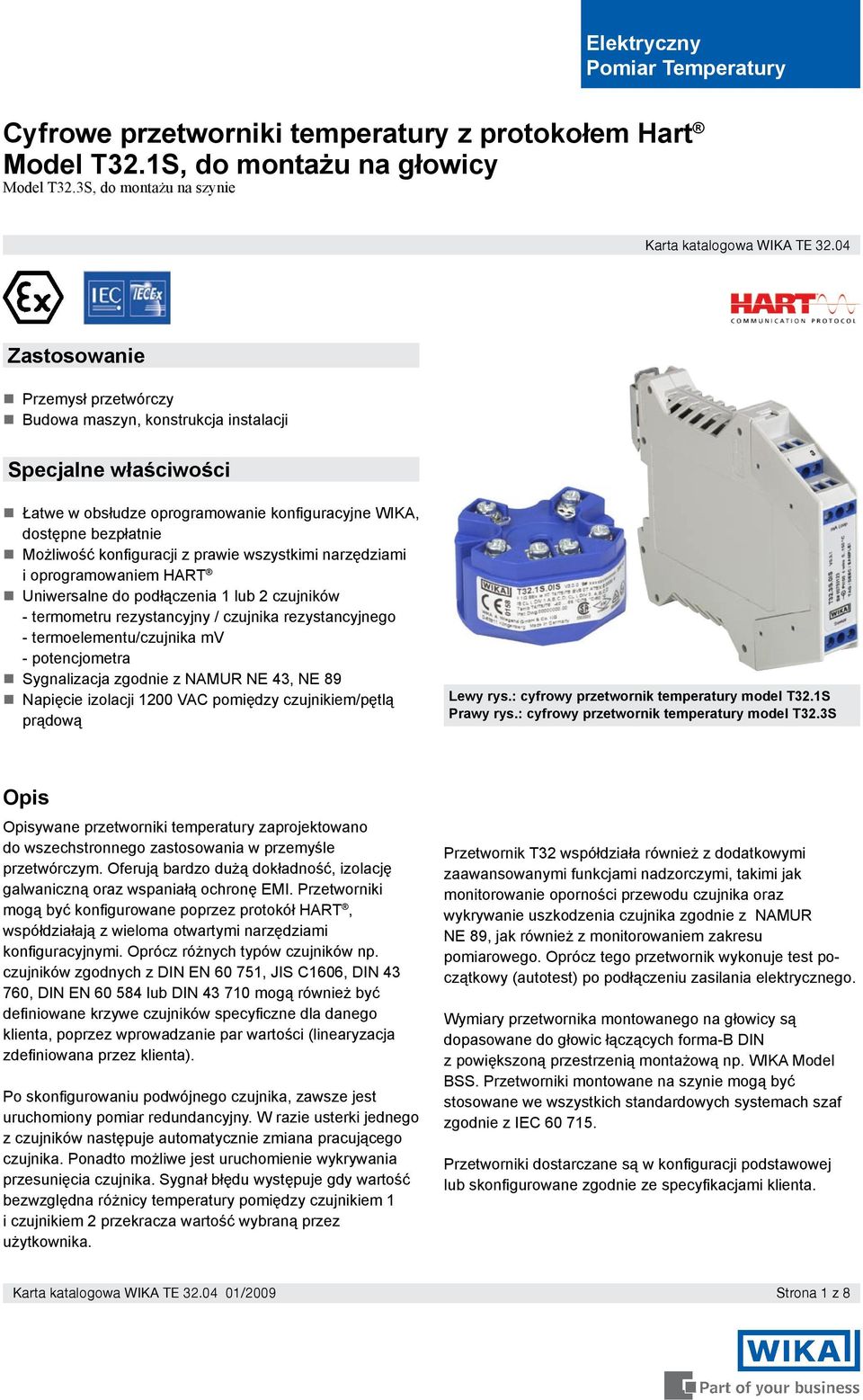

1 Elektryczny Pomiar Temperatury Cyfrowe przetworniki temperatury z protokołem Hart T32.1S, do montażu na głowicy T32.3S, do montażu na szynie Karta katalogowa WIKA TE Zastosowanie Przemysł przetwórczy Budowa maszyn, konstrukcja instalacji Specjalne właściwości Łatwe w obsłudze oprogramowanie konfiguracyjne WIKA, dostępne bezpłatnie Możliwość konfiguracji z prawie wszystkimi narzędziami i oprogramowaniem HART Uniwersalne do podłączenia 1 lub 2 czujników - termometru rezystancyjny / czujnika rezystancyjnego - termoelementu/czujnika mv - potencjometra Sygnalizacja zgodnie z NAMUR NE 43, NE 89 Napięcie izolacji 1200 VAC pomiędzy czujnikiem/pętlą prądową Lewy rys.: cyfrowy przetwornik temperatury model T32.1S Prawy rys.: cyfrowy przetwornik temperatury model T32.3S Opis Opisywane przetworniki temperatury zaprojektowano do wszechstronnego zastosowania w przemyśle przetwórczym. Oferują bardzo dużą dokładność, izolację galwaniczną oraz wspaniałą ochronę EMI. Przetworniki mogą być konfigurowane poprzez protokół HART, współdziałają z wieloma otwartymi narzędziami konfiguracyjnymi. Oprócz różnych typów czujników np. czujników zgodnych z DIN EN , JIS C1606, DIN , DIN EN lub DIN mogą również być definiowane krzywe czujników specyficzne dla danego klienta, poprzez wprowadzanie par wartości (linearyzacja zdefiniowana przez klienta). Po skonfigurowaniu podwójnego czujnika, zawsze jest uruchomiony pomiar redundancyjny. W razie usterki jednego z czujników następuje automatycznie zmiana pracującego czujnika. Ponadto możliwe jest uruchomienie wykrywania przesunięcia czujnika. Sygnał błędu występuje gdy wartość bezwzględna różnicy temperatury pomiędzy czujnikiem 1 i czujnikiem 2 przekracza wartość wybraną przez użytkownika. Przetwornik T32 współdziała również z dodatkowymi zaawansowanymi funkcjami nadzorczymi, takimi jak monitorowanie oporności przewodu czujnika oraz wykrywanie uszkodzenia czujnika zgodnie z NAMUR NE 89, jak również z monitorowaniem zakresu pomiarowego. Oprócz tego przetwornik wykonuje test początkowy (autotest) po podłączeniu zasilania elektrycznego. Wymiary przetwornika montowanego na głowicy są dopasowane do głowic łączących forma-b DIN z powiększoną przestrzenią montażową np. WIKA BSS. Przetworniki montowane na szynie mogą być stosowane we wszystkich standardowych systemach szaf zgodnie z IEC Przetworniki dostarczane są w konfiguracji podstawowej lub skonfigurowane zgodnie ze specyfikacjami klienta. Strona 1 z 8

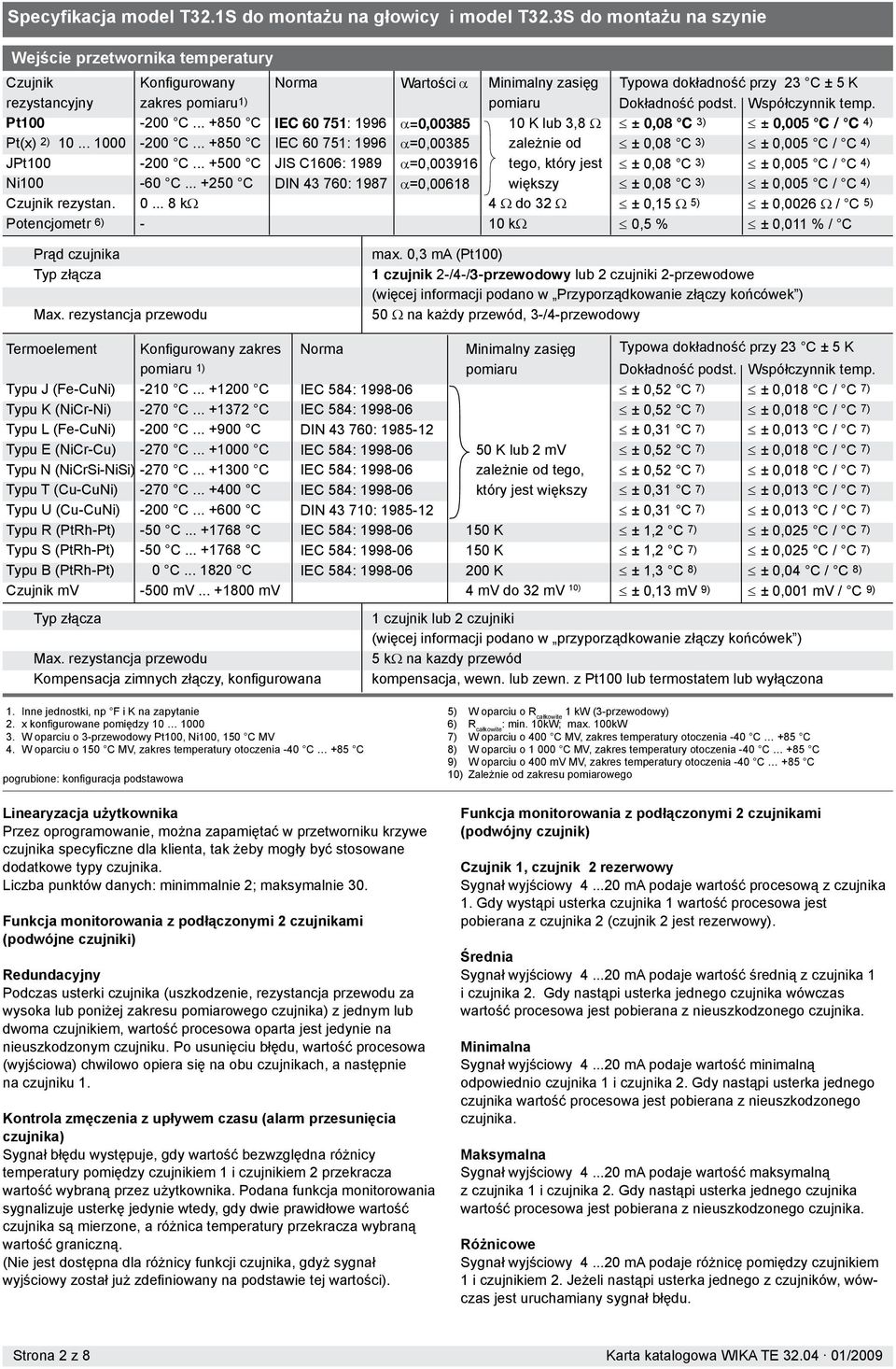

2 Specyfikacja model T32.1S do montażu na głowicy i model T32.3S do montażu na szynie Wejście przetwornika temperatury Norma Czujnik rezystancyjny Pt100 Pt(x) 2) JPt100 Ni100 Czujnik rezystan. Potencjometr 6) Konfigurowany zakres pomiaru1) -200 C C -200 C C -200 C C -60 C C kω - IEC : 1996 IEC : 1996 JIS C1606: 1989 DIN : 1987 Wartości α α=0,00385 α=0,00385 α=0, α=0,00618 Minimalny zasięg pomiaru 10 K lub 3,8 Ω zależnie od tego, który jest większy 4 Ω do 32 Ω 10 kω Typowa dokładność przy 23 C ± 5 K Dokładność podst. ± 0,08 C 3) ± 0,08 C 3) ± 0,08 C 3) ± 0,08 C 3) ± 0,15 Ω 5) 0,5 % Współczynnik temp. ± 0,005 C / C 4) ± 0,005 C / C 4) ± 0,005 C / C 4) ± 0,005 C / C 4) ± 0,0026 Ω / C 5) ± 0,011 % / C Prąd czujnika Typ złącza Max. rezystancja przewodu max. 0,3 ma (Pt100) 1 czujnik 2-/4-/3-przewodowy lub 2 czujniki 2-przewodowe (więcej informacji podano w Przyporządkowanie złączy końcówek ) 50 Ω na każdy przewód, 3-/4-przewodowy Termoelement Konfigurowany zakres pomiaru 1) Typu J (Fe-CuNi) -210 C C Typu K (NiCr-Ni) -270 C C Typu L (Fe-CuNi) -200 C C Typu E (NiCr-Cu) -270 C C Typu N (NiCrSi-NiSi) -270 C C Typu T (Cu-CuNi) -270 C C Typu U (Cu-CuNi) -200 C C Typu R (PtRh-Pt) -50 C C Typu S (PtRh-Pt) -50 C C Typu B (PtRh-Pt) 0 C C Czujnik mv -500 mv mv Typ złącza Norma Max. rezystancja przewodu Kompensacja zimnych złączy, konfigurowana DIN : DIN : Minimalny zasięg pomiaru 50 K lub 2 mv zależnie od tego, który jest większy 150 K 150 K 200 K 4 mv do 32 mv 10) Typowa dokładność przy 23 C ± 5 K Dokładność podst. ± 0,52 C 7) ± 0,52 C 7) ± 0,31 C 7) ± 0,52 C 7) ± 0,52 C 7) ± 0,31 C 7) ± 0,31 C 7) ± 1,2 C 7) ± 1,2 C 7) ± 1,3 C 8) ± 0,13 mv 9) Współczynnik temp. ± 0,018 C / C 7) ± 0,018 C / C 7) ± 0,013 C / C 7) ± 0,018 C / C 7) ± 0,018 C / C 7) ± 0,013 C / C 7) ± 0,013 C / C 7) ± 0,025 C / C 7) ± 0,025 C / C 7) ± 0,04 C / C 8) ± 0,001 mv / C 9) 1 czujnik lub 2 czujniki (więcej informacji podano w przyporządkowanie złączy końcówek ) 5 kω na kazdy przewód kompensacja, wewn. lub zewn. z Pt100 lub termostatem lub wyłączona 1. Inne jednostki, np F i K na zapytanie 2. x konfigurowane pomiędzy W oparciu o 3-przewodowy Pt100, Ni100, 150 C MV 4. W oparciu o 150 C MV, zakres temperatury otoczenia -40 C +85 C pogrubione: konfiguracja podstawowa Linearyzacja użytkownika Przez oprogramowanie, można zapamiętać w przetworniku krzywe czujnika specyficzne dla klienta, tak żeby mogły być stosowane dodatkowe typy czujnika. Liczba punktów danych: minimmalnie 2; maksymalnie 30. Funkcja monitorowania z podłączonymi 2 czujnikami (podwójne czujniki) Redundacyjny Podczas usterki czujnika (uszkodzenie, rezystancja przewodu za wysoka lub poniżej zakresu pomiarowego czujnika) z jednym lub dwoma czujnikiem, wartość procesowa oparta jest jedynie na nieuszkodzonym czujniku. Po usunięciu błędu, wartość procesowa (wyjściowa) chwilowo opiera się na obu czujnikach, a następnie na czujniku 1. Kontrola zmęczenia z upływem czasu (alarm przesunięcia czujnika) Sygnał błędu występuje, gdy wartość bezwzględna różnicy temperatury pomiędzy czujnikiem 1 i czujnikiem 2 przekracza wartość wybraną przez użytkownika. Podana funkcja monitorowania sygnalizuje usterkę jedynie wtedy, gdy dwie prawidłowe wartość czujnika są mierzone, a różnica temperatury przekracza wybraną wartość graniczną. (Nie jest dostępna dla różnicy funkcji czujnika, gdyż sygnał wyjściowy został już zdefiniowany na podstawie tej wartości). 5) W oparciu o R całkowite 1 kw (3-przewodowy) 6) R całkowite : min. 10kW; max. 100kW 7) W oparciu o 400 C MV, zakres temperatury otoczenia -40 C +85 C 8) W oparciu o C MV, zakres temperatury otoczenia -40 C +85 C 9) W oparciu o 400 mv MV, zakres temperatury otoczenia -40 C +85 C 10) Zależnie od zakresu pomiarowego Funkcja monitorowania z podłączonymi 2 czujnikami (podwójny czujnik) Czujnik 1, czujnik 2 rezerwowy Sygnał wyjściowy ma podaje wartość procesową z czujnika 1. Gdy wystąpi usterka czujnika 1 wartość procesowa jest pobierana z czujnika 2 (czujnik 2 jest rezerwowy). Średnia Sygnał wyjściowy ma podaje wartość średnią z czujnika 1 i czujnika 2. Gdy nastąpi usterka jednego czujnika wówczas wartość procesowa jest pobierana z nieuszkodzonego czujnika. Minimalna Sygnał wyjściowy ma podaje wartość minimalną odpowiednio czujnika 1 i czujnika 2. Gdy nastąpi usterka jednego czujnika wartość procesowa jest pobierana z nieuszkodzonego czujnika. Maksymalna Sygnał wyjściowy ma podaje wartość maksymalną z czujnika 1 i czujnika 2. Gdy nastąpi usterka jednego czujnika wartość procesowa jest pobierana z nieuszkodzonego czujnika. Różnicowe Sygnał wyjściowy ma podaje różnicę pomiędzy czujnikiem 1 i czujnikiem 2. Jeżeli nastąpi usterka jednego z czujników, wówczas jest uruchamiany sygnał błędu. Strona 2 z 8

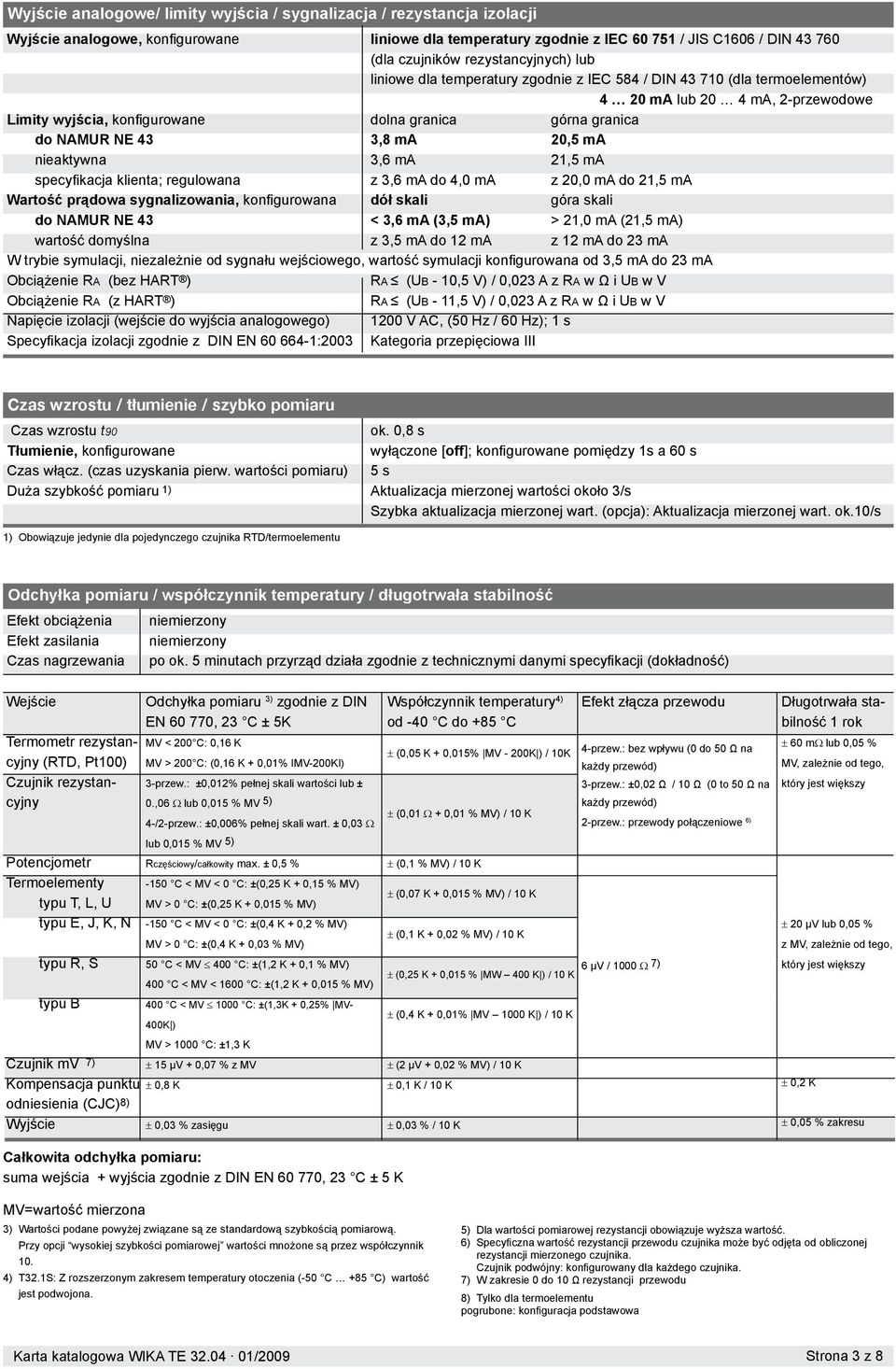

3 Wyjście analogowe/ limity wyjścia / sygnalizacja / rezystancja izolacji Wyjście analogowe, konfigurowane liniowe dla temperatury zgodnie z IEC / JIS C1606 / DIN (dla czujników rezystancyjnych) lub liniowe dla temperatury zgodnie z IEC 584 / DIN (dla termoelementów) 4 20 ma lub 20 4 ma, 2-przewodowe Limity wyjścia, konfigurowane dolna granica górna granica do NAMUR NE 43 3,8 ma 20,5 ma nieaktywna 3,6 ma 21,5 ma specyfikacja klienta; regulowana z 3,6 ma do 4,0 ma z 20,0 ma do 21,5 ma Wartość prądowa sygnalizowania, konfigurowana dół skali góra skali do NAMUR NE 43 < 3,6 ma (3,5 ma) > 21,0 ma (21,5 ma) wartość domyślna z 3,5 ma do 12 ma z 12 ma do 23 ma W trybie symulacji, niezależnie od sygnału wejściowego, wartość symulacji konfigurowana od 3,5 ma do 23 ma Obciążenie RA (bez HART ) RA (UB - 10,5 V) / 0,023 A z RA w Ω i UB w V Obciążenie RA (z HART ) RA (UB - 11,5 V) / 0,023 A z RA w Ω i UB w V Napięcie izolacji (wejście do wyjścia analogowego) 1200 V AC, (50 Hz / 60 Hz); 1 s Specyfikacja izolacji zgodnie z DIN EN :2003 Kategoria przepięciowa III Czas wzrostu / tłumienie / szybkość pomiaru Czas wzrostu t90 ok. 0,8 s Tłumienie, konfigurowane wyłączone [off]; konfigurowane pomiędzy 1s a 60 s Czas włącz. (czas uzyskania pierw. wartości pomiaru) 5 s Duża szybkość pomiaru 1) Aktualizacja mierzonej wartości około 3/s Szybka aktualizacja mierzonej wart. (opcja): Aktualizacja mierzonej wart. ok.10/s 1) Obowiązuje jedynie dla pojedynczego czujnika RTD/termoelementu Odchyłka pomiaru / współczynnik temperatury / długotrwała stabilność Efekt obciążenia niemierzony Efekt zasilania niemierzony Czas nagrzewania po ok. 5 minutach przyrząd działa zgodnie z technicznymi danymi specyfikacji (dokładność) Wejście Termometr rezystancyjny (RTD, Pt100) Czujnik rezystancyjny Potencjometr Termoelementy typu T, L, U typu E, J, K, N typu R, S typu B Czujnik mv 7) Kompensacja punktu odniesienia (CJC)8) Wyjście Odchyłka pomiaru 3) zgodnie z DIN EN , 23 C ± 5K MV < 200 C: 0,16 K MV > 200 C: (0,16 K + 0,01% IMV-200KI) 3-przew.: ±0,012% pełnej skali wartości lub ± 0.,06 Ω lub 0,015 % MV 5) 4-/2-przew.: ±0,006% pełnej skali wart. ± 0,03 Ω lub 0,015 % MV 5) Rczęściowy/całkowity max. ± 0,5 % -150 C < MV < 0 C: ±(0,25 K + 0,15 % MV) MV > 0 C: ±(0,25 K + 0,015 % MV) -150 C < MV < 0 C: ±(0,4 K + 0,2 % MV) MV > 0 C: ±(0,4 K + 0,03 % MV) 50 C < MV 400 C: ±(1,2 K + 0,1 % MV) 400 C < MV < 1600 C: ±(1,2 K + 0,015 % MV) 400 C < MV 1000 C: ±(1,3K + 0,25% MV- 400K ) MV > 1000 C: ±1,3 K ± 15 µv + 0,07 % z MV ± 0,8 K ± 0,03 % zasięgu Współczynnik temperatury 4) od -40 C do +85 C Efekt złącza przewodu ± (0,05 K + 0,015% MV - 200K ) / 10K 4-przew.: bez wpływu (0 do 50 Ω na każdy przewód) 3-przew.: ±0,02 Ω / 10 Ω (0 to 50 Ω na każdy przewód) ± (0,01 Ω + 0,01 % MV) / 10 K 2-przew.: przewody połączeniowe 6) ± (0,1 % MV) / 10 K ± (0,07 K + 0,015 % MV) / 10 K ± (0,1 K + 0,02 % MV) / 10 K 6 µv / 1000 Ω 7) ± (0,25 K + 0,015 % MW 400 K ) / 10 K ± (0,4 K + 0,01% MV 1000 K ) / 10 K ± (2 µv + 0,02 % MV) / 10 K ± 0,1 K / 10 K ± 0,03 % / 10 K Długotrwała stabilność 1 rok ± 60 mω lub 0,05 % MV, zależnie od tego, który jest większy ± 20 µv lub 0,05 % z MV, zależnie od tego, który jest większy ± 0,2 K ± 0,05 % zakresu Całkowita odchyłka pomiaru: suma wejścia + wyjścia zgodnie z DIN EN , 23 C ± 5 K MV=wartość mierzona 3) Wartości podane powyżej związane są ze standardową szybkością pomiarową. Przy opcji wysokiej szybkości pomiarowej wartości mnożone są przez współczynnik 10. 4) T32.1S: Z rozszerzonym zakresem temperatury otoczenia (-50 C +85 C) wartość jest podwojona. 5) Dla wartości pomiarowej rezystancji obowiązuje wyższa wartość. 6) Specyficzna wartość rezystancji przewodu czujnika może być odjęta od obliczonej rezystancji mierzonego czujnika. Czujnik podwójny: konfigurowany dla każdego czujnika. 7) W zakresie 0 do 10 Ω rezystancji przewodu 8) Tylko dla termoelementu pogrubone: konfiguracja podstawowa Strona 3 z 8

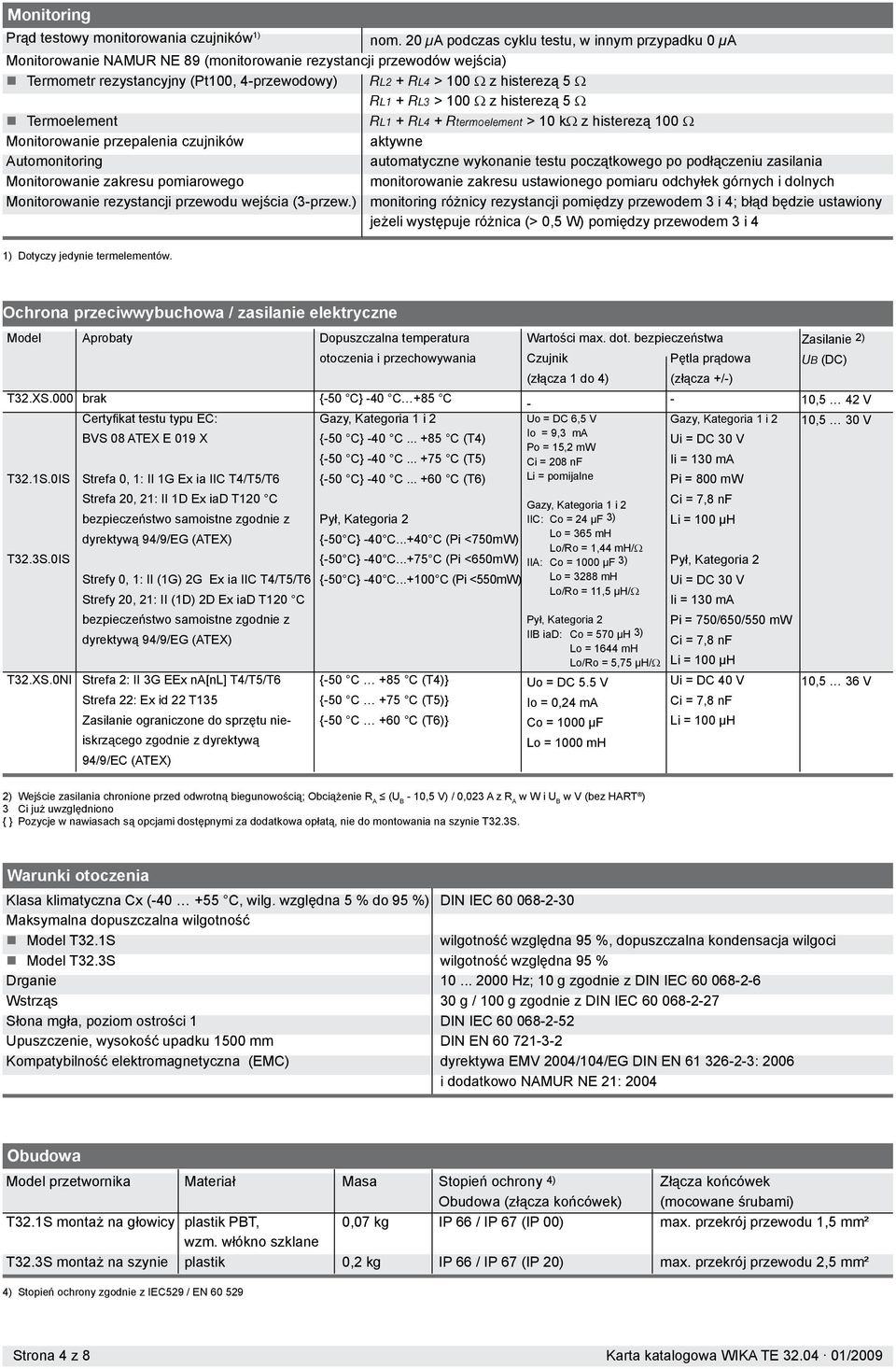

4 Monitoring Prąd testowy monitorowania czujników 1) nom. 20 µa podczas cyklu testu, w innym przypadku 0 µa Monitorowanie NAMUR NE 89 (monitorowanie rezystancji przewodów wejścia) Termometr rezystancyjny (Pt100, 4-przewodowy) RL2 + RL4 > 100 Ω z histerezą 5 Ω RL1 + RL3 > 100 Ω z histerezą 5 Ω Termoelement RL1 + RL4 + Rtermoelement > 10 kω z histerezą 100 Ω Monitorowanie przepalenia czujników aktywne Automonitoring automatyczne wykonanie testu początkowego po podłączeniu zasilania Monitorowanie zakresu pomiarowego monitorowanie zakresu ustawionego pomiaru odchyłek górnych i dolnych Monitorowanie rezystancji przewodu wejścia (3-przew.) monitoring różnicy rezystancji pomiędzy przewodem 3 i 4; błąd będzie ustawiony jeżeli występuje różnica (> 0,5 W) pomiędzy przewodem 3 i 4 1) Dotyczy jedynie termelementów. Ochrona przeciwwybuchowa / zasilanie elektryczne Aprobaty Dopuszczalna temperatura Wartości max. dot. bezpieczeństwa otoczenia i przechowywania Czujnik Pętla prądowa (złącza 1 do 4) (złącza +/-) T32.XS.000 brak {-50 C} -40 C +85 C - - Certyfikat testu typu EC: Gazy, Kategoria 1 i 2 Uo = DC 6,5 V Gazy, Kategoria 1 i 2 Io = 9,3 ma BVS 08 ATEX E 019 X {-50 C} -40 C C (T4) Po = 15,2 mw Ui = DC 30 V {-50 C} -40 C C (T5) Ci = 208 nf Ii = 130 ma T32.1S.0IS Strefa 0, 1: II 1G Ex ia IIC T4/T5/T6 {-50 C} -40 C C (T6) Li = pomijalne Pi = 800 mw Strefa 20, 21: II 1D Ex iad T120 C Gazy, Kategoria 1 i 2 Ci = 7,8 nf bezpieczeństwo samoistne zgodnie z Pył, Kategoria 2 IIC: Co = 24 µf 3) Li = 100 µh Lo = 365 mh dyrektywą 94/9/EG (ATEX) {-50 C} -40 C C (Pi <750mW) Lo/Ro = 1,44 mh/ω T32.3S.0IS {-50 C} -40 C C (Pi <650mW) IIA: Co = 1000 µf 3) Pył, Kategoria 2 Strefy 0, 1: II (1G) 2G Ex ia IIC T4/T5/T6 {-50 C} -40 C C (Pi <550mW) Lo = 3288 mh Ui = DC 30 V Strefy 20, 21: II (1D) 2D Ex iad T120 C Lo/Ro = 11,5 µh/ω Ii = 130 ma bezpieczeństwo samoistne zgodnie z Pył, Kategoria 2 Pi = 750/650/550 mw dyrektywą 94/9/EG (ATEX) IIB iad: Co = 570 µh 3) Lo = 1644 mh Ci = 7,8 nf Lo/Ro = 5,75 µh/ω Li = 100 µh T32.XS.0NI Strefa 2: II 3G EEx na[nl] T4/T5/T6 {-50 C +85 C (T4)} Uo = DC 5.5 V Ui = DC 40 V Strefa 22: Ex id 22 T135 {-50 C +75 C (T5)} Io = 0,24 ma Ci = 7,8 nf Zasilanie ograniczone do sprzętu nieiskrzącego {-50 C +60 C (T6)} Co = 1000 µf Li = 100 µh zgodnie z dyrektywą Lo = 1000 mh 94/9/EC (ATEX) Zasilanie 2) UB (DC) 10,5 42 V 10,5 30 V 10,5 36 V 2) Wejście zasilania chronione przed odwrotną biegunowością; Obciążenie R A (U B - 10,5 V) / 0,023 A z R A w W i U B w V (bez HART ) 3 Ci już uwzględniono { } Pozycje w nawiasach są opcjami dostępnymi za dodatkowa opłatą, nie do montowania na szynie T32.3S. Warunki otoczenia Klasa klimatyczna Cx ( C, wilg. względna 5 % do 95 %) Maksymalna dopuszczalna wilgotność T32.1S T32.3S Drganie Wstrząs Słona mgła, poziom ostrości 1 Upuszczenie, wysokość upadku 1500 mm Kompatybilność elektromagnetyczna (EMC) DIN IEC wilgotność względna 95 %, dopuszczalna kondensacja wilgoci wilgotność względna 95 % Hz; 10 g zgodnie z DIN IEC g / 100 g zgodnie z DIN IEC DIN IEC DIN EN dyrektywa EMV 2004/104/EG DIN EN : 2006 i dodatkowo NAMUR NE 21: 2004 Obudowa przetwornika Materiał Masa Stopień ochrony 4) Złącza końcówek Obudowa (złącza końcówek) (mocowane śrubami) T32.1S montaż na głowicy plastik PBT, 0,07 kg IP 66 / IP 67 (IP 00) max. przekrój przewodu 1,5 mm² wzm. włókno szklane T32.3S montaż na szynie plastik 0,2 kg IP 66 / IP 67 (IP 20) max. przekrój przewodu 2,5 mm² 4) Stopień ochrony zgodnie z IEC529 / EN Strona 4 z 8

5 Protokół komunikacji HART Wer. 5 obejmujący tryb niszczący, wielopunktowy Współdziałanie (tzn. kompatybilność pomiędzy częściami pochodzącymi od różnych producentów) jest koniecznością dla urządzeń HART. T32 może być kompatybilny z prawie wszystkimi programowaniami oraz oprzyrządowaniem. 1. Łatwe w obsłudze oprogramowanie konfiguracyjne WIKA (WIKA Configuration Software) dostępne bezpłatnie do pobrania ze strony www. wika.de 2. Komunikator HART HC275 / FC375: T32 Device Description jest zintegrowany i aktualizowany ze starymi wersjami 3. Systemy zarządzania środkami trwałymi (Asset Management Systems) 3.1 AMS: T32 DD jest w pełni zintegrowane i aktualizowane ze starymi wersjami 3.2 Simatic PDM: T32_EDD jest w pełni zintegrowany z wersją 5.2, aktualizowane z wersji Smart Vision: DTM aktualizowane z FDT 1.2 standard z SV wersja PACTware (patrz akcesoria): DTM jest całkowicie zintegrowane i aktualizowane jak również obsługuje aplikacje z interfejsem FDT Współpraca na miejscu: DTM aktualizowane Wskazówka: modem HART jest niezbędny do bezpośredniej komunikacji poprzez interfejs komputera PC/Notebooka (patrz wyposażenie). Parametry, zdefiniowane w zakresie uniwersalnych komend HART (np. zakres pomiarowy) mogą w zasadzie być edytowane z użyciem wszystkich narzędzi konfiguracyjnych HART. Schemat obciążenia Dopuszczalne obciążenie zależy od napięcia zasilającego pętli prądowej. Obciążenie RA w Ω Napięcie UB w V Ex ia Ex na/nl Obciążenie R A (U B - 10,5 V) / 0,023 A z R A in W i U B w V (bez HART ) Przyporządkowanie złączy końcówek Wejście czujnika rezystancyjnego/termoelementu Termoelement Termometr rezystancyjny / Czujnik rezystancyjny w 4-przew. 3-przew. 2-przew. w 2+2- Potencjometr CJC with external Pt100 Czujnik 1 Podwójny termoelement podw. czujnik mv Podwójny termometr rezystancyjny / Podwójny czujnik rezystancyjny X Czujnik 1 Czujnik 2 Czujnik 2 Wyjście analogowe 4 20 ma -w pętli We wszystkich modelach czujników są obsługiwane identyczne czujniki podwójne, np. kombinacje podwójnych czujników, np. Pt100/Pt100 lub termoelement model_k/model_k. Podwójne czujniki zawsze wykorzystują ten sam zakres pomiarowy i takie same jednostki. Dla obu wersji, montowanej na głowicy i na szynie, dostępne są zaciski złączy do modemu HART. Strona 5 z 8

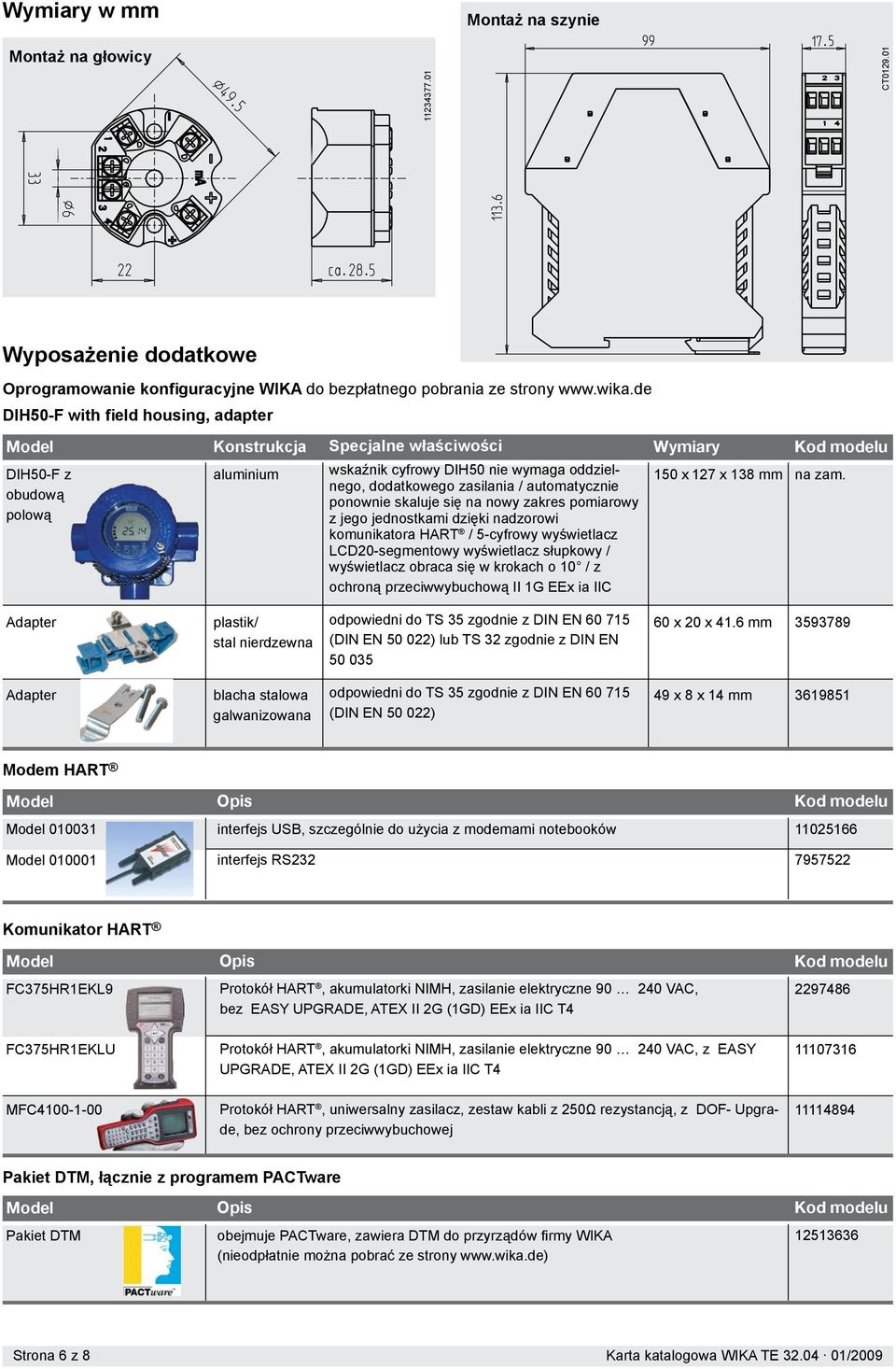

6 Wymiary w mm Montaż na szynie Montaż na głowicy CT Wyposażenie dodatkowe Oprogramowanie konfiguracyjne WIKA do bezpłatnego pobrania ze strony DIH50-F with field housing, adapter Konstrukcja Specjalne właściwości Wymiary DIH50-F z aluminium wskaźnik cyfrowy DIH50 nie wymaga oddzielnego, dodatkowego zasilania / automatycznie 150 x 127 x 138 mm obudową ponownie skaluje się na nowy zakres pomiarowy polową z jego jednostkami dzięki nadzorowi komunikatora HART / 5-cyfrowy wyświetlacz LCD20-segmentowy wyświetlacz słupkowy / wyświetlacz obraca się w krokach o 10 / z ochroną przeciwwybuchową II 1G EEx ia IIC Kod modelu na zam. Adapter plastik/ stal nierdzewna odpowiedni do TS 35 zgodnie z DIN EN (DIN EN ) lub TS 32 zgodnie z DIN EN x 20 x 41.6 mm Adapter blacha stalowa galwanizowana odpowiedni do TS 35 zgodnie z DIN EN (DIN EN ) 49 x 8 x 14 mm Modem HART Opis interfejs USB, szczególnie do użycia z modemami notebooków interfejs RS232 Kod modelu Komunikator HART FC375HR1EKL9 FC375HR1EKLU MFC Opis Protokół HART, akumulatorki NIMH, zasilanie elektryczne VAC, bez EASY UPGRADE, ATEX II 2G (1GD) EEx ia IIC T4 Protokół HART, akumulatorki NIMH, zasilanie elektryczne VAC, z EASY UPGRADE, ATEX II 2G (1GD) EEx ia IIC T4 Protokół HART, uniwersalny zasilacz, zestaw kabli z 250Ω rezystancją, z DOF- Upgrade, bez ochrony przeciwwybuchowej Kod modelu Pakiet DTM, łącznie z programem PACTware Pakiet DTM Opis obejmuje PACTware, zawiera DTM do przyrządów firmy WIKA (nieodpłatnie można pobrać ze strony Kod modelu Strona 6 z 8

7 Typowe złącza do obszarów niebezpiecznych Obszar bezpieczny Zasilacz przetwornika 24 V Obszar niebezpieczny Końcówki 1-4: czujnik, patrz przyporządkowanie złączy końcówek modem HART RL = rezystancja komunikacji HART RL min. 250 Ω, max Ω Jeżeli R L wynosi < 250W w odpowiadającym obwodzie elektrycznym R L musi być zwiększone przynajmniej do 250Ω przez przyłączenie zewnętrznych rezystancji. Komunikator HART Przetwornik modem HART [EEx ia] Typowe złącza do obszarów bezpiecznych Zasilanie przetwornika 24 V Obszary bezpieczne Końcówki 1-4: czujnik, patrz przyporządkowanie złączy końcówek RL = rezystancja komunikacji HART RL min. 250 Ω, max Ω Jeżeli R L wynosi < 250W w odpowiadającym obwodzie elektrycznym R L musi być zwiększone przynajmniej do 250Ω przez przyłączenie zewnętrznych rezystancji. Komunikator HART Przetwornik modem HART Strona 7 z 8

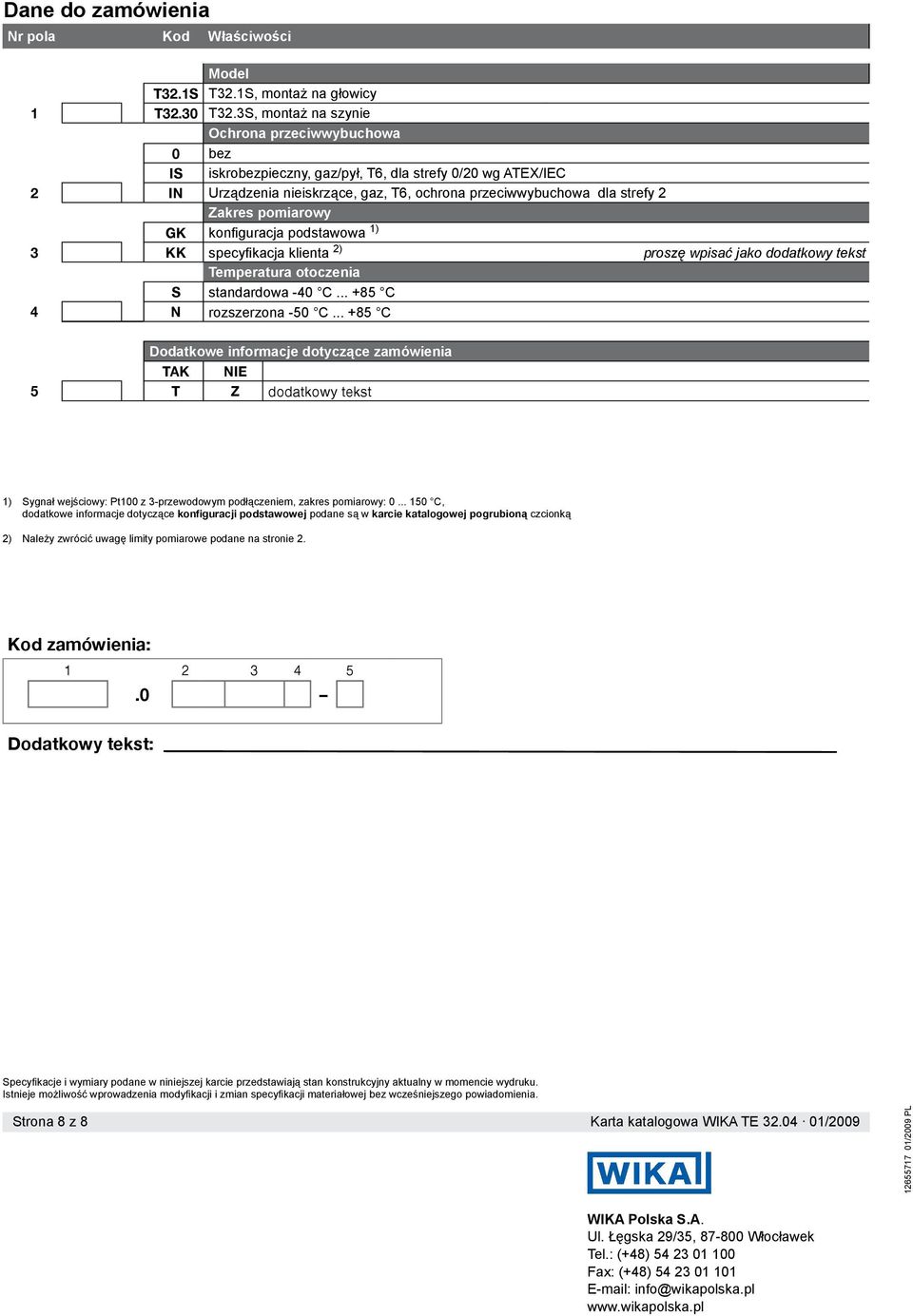

8 Dane do zamówienia Nr pola Kod Właściwości T32.1S T32.1S, montaż na głowicy 1 T32.30 T32.3S, montaż na szynie Ochrona przeciwwybuchowa 0 bez IS iskrobezpieczny, gaz/pył, T6, dla strefy 0/20 wg ATEX/IEC 2 IN Urządzenia nieiskrzące, gaz, T6, ochrona przeciwwybuchowa dla strefy 2 Zakres pomiarowy GK konfiguracja podstawowa 1) 3 KK specyfikacja klienta 2) proszę wpisać jako dodatkowy tekst Temperatura otoczenia S standardowa -40 C C 4 N rozszerzona -50 C C Dodatkowe informacje dotyczące zamówienia TAK NIE 5 T Z dodatkowy tekst 1) Sygnał wejściowy: Pt100 z 3-przewodowym podłączeniem, zakres pomiarowy: C, dodatkowe informacje dotyczące konfiguracji podstawowej podane są w karcie katalogowej pogrubioną czcionką 2) Należy zwrócić uwagę limity pomiarowe podane na stronie 2. Kod zamówienia: Dodatkowy tekst: Specyfikacje i wymiary podane w niniejszej karcie przedstawiają stan konstrukcyjny aktualny w momencie wydruku. Istnieje możliwość wprowadzenia modyfikacji i zmian specyfikacji materiałowej bez wcześniejszego powiadomienia. Strona 8 z /2009 PL WIKA Polska S.A. Ul. Łęgska 29/35, Włocławek Tel.: (+48) Fax: (+48) info@wikapolska.pl
