2 ColorEdge doskonałe odwzorowanie koloru w cyfrowym procesie wydawniczym Wybór właściwego monitora do systemów zarządzania kolorem Znaczenie zarządzania kolorem W dzisiejszym, praktycznie całkowicie cyfrowym cyklu przygotowawczym materiałów drukowanych, istnieje wiele momentów, w których mogą powstać rozbieżności w reprodukcji kolorów. Spowodowane jest to faktem, że urządzenia wejściowe (skanery, aparaty fotograficzne), wyświetlające (monitory) oraz wyjściowe (różnego rodzaju maszyny drukarskie) bardzo często pracują z wykorzystaniem różnych przestrzeni barwnych. Powstające rozbieżności można zminimalizować, stosując system zarządzania barwą. Zarządzanie kolorem zaczyna się od monitora Monitor, na którym dokonywana jest korekcja kolorystyczna, to kluczowy, choć oczywiście nie jedyny, element systemu zarządzania barwą. Właściwy dobór urządzenia wyświetlającego obraz pozwala na symulację efektu uzyskanego w druku, bez konieczności dokonywania wielu wydruków próbnych. Softproofing umożliwia zwiększenie efektywności pracy, przy jednoczesnym obniżeniu jej kosztów. ColorEdge właściwe monitory do systemów zarządzania barwą System zarządzania barwą jest tak dobry, jak najsłabszy jego element. Przed monitorem wykorzystywanym w tego typu zastosowaniach stawiane są bardzo wysokie wymagania odnośnie dokładności odwzorowania kolorów oraz charakterystyki tonalnej. Monitory serii ColorEdge to urządzenia z fabrycznie wykonaną korekcją krzywej gamma, pozwalające na sprzętową kalibrację, szerokie możliwości korekcji parametrów wyświetlania oraz pracę w poszerzonej przestrzeni barwnej. Dzięki temu są to doskonałe narzędzia pracy w wielu profesjonalnych zastosowaniach, których kluczowym składnikiem jest perfekcyjne odwzorowanie koloru, jak np. obróbka fotografii, kartografia, przygotowanie i druk publikacji. Informacja o kolorze Monitor Cyfrowy aparat fotograficzny Informacja o kolorze Skaner Informacja o kolorze Drukarka CMYK Wspólna przestrzeń barwna Informacja o kolorze Informacja o kolorze Drukarka atramentowa Drukarnia Informacja o kolorze 2

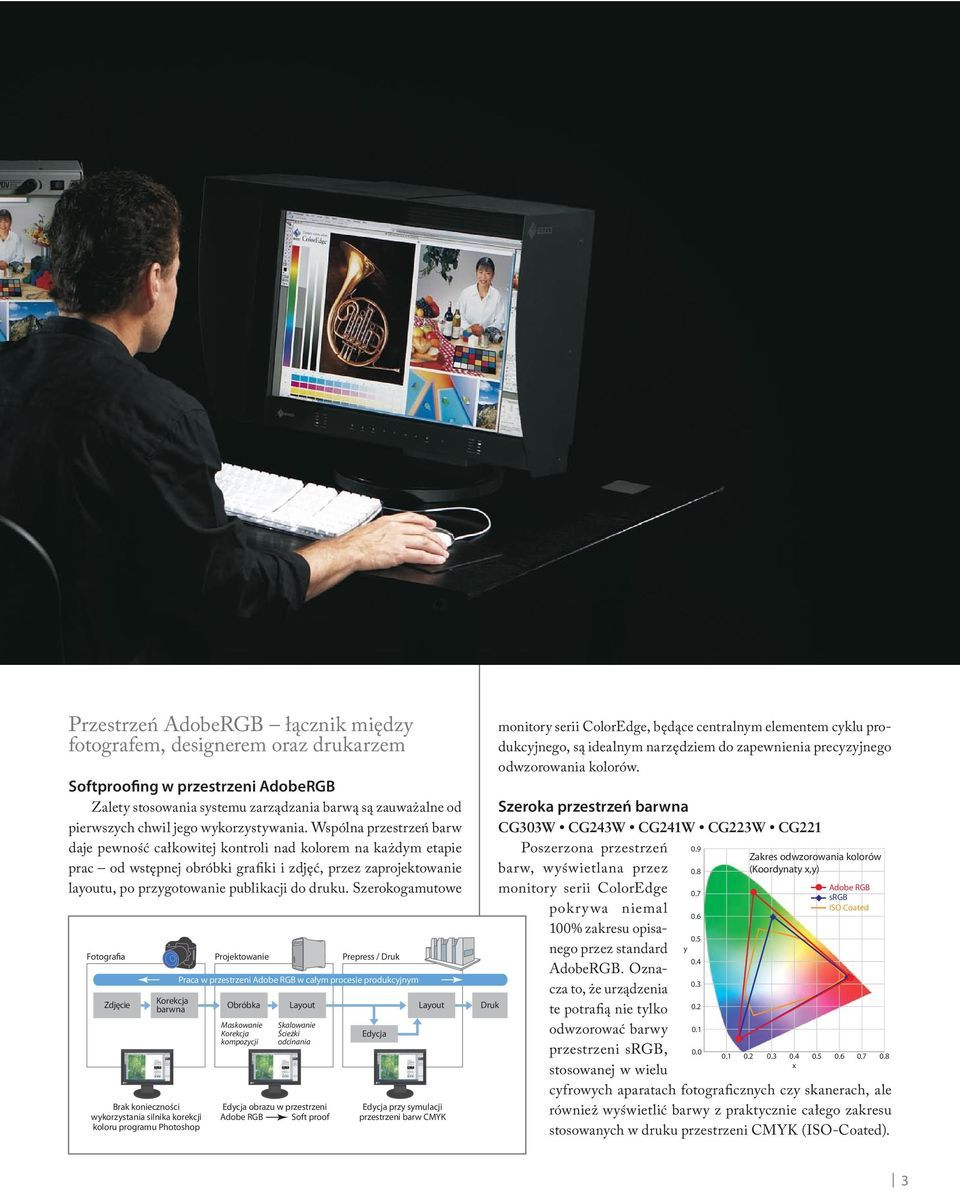

3 Przestrzeń AdobeRGB łącznik między fotografem, designerem oraz drukarzem Softproofing w przestrzeni AdobeRGB Zalety stosowania systemu zarządzania barwą są zauważalne od pierwszych chwil jego wykorzystywania. Wspólna przestrzeń barw daje pewność całkowitej kontroli nad kolorem na każdym etapie prac od wstępnej obróbki grafiki i zdjęć, przez zaprojektowanie layoutu, po przygotowanie publikacji do druku. Szerokogamutowe Fotografia Projektowanie Prepress / Druk Zdjęcie Korekcja barwna Brak konieczności wykorzystania silnika korekcji koloru programu Photoshop Praca w przestrzeni Adobe RGB w całym procesie produkcyjnym Obróbka Layout Layout Druk Maskowanie Korekcja kompozycji Skalowanie Ścieżki odcinania Edycja obrazu w przestrzeni Adobe RGB Soft proof Edycja Edycja przy symulacji przestrzeni barw CMYK monitory serii ColorEdge, będące centralnym elementem cyklu produkcyjnego, są idealnym narzędziem do zapewnienia precyzyjnego odwzorowania kolorów. Szeroka przestrzeń barwna CG303W CG243W CG241W CG223W CG221 Poszerzona przestrzeń barw, wyświetlana przez monitory serii ColorEdge pokrywa niemal 100% zakresu opisanego przez standard AdobeRGB. Oznacza to, że urządzenia te potrafią nie tylko odwzorować barwy przestrzeni srgb, stosowanej w wielu y Zakres odwzorowania kolorów (Koordynaty x,y) Adobe RGB srgb ISO Coated cyfrowych aparatach fotograficznych czy skanerach, ale również wyświetlić barwy z praktycznie całego zakresu stosowanych w druku przestrzeni CMYK (ISO-Coated) x

4 Sprzęt: doskonałe parametry i funkcjonalność Fabryczna kalibracja krzywej gamma Dokładne odwzorowanie krzywej gamma każdej z barw podstawowych (Red, Green, Blue) jest warunkiem poprawnego wyświetlania kolorów. Monitory EIZO już podczas procesu produkcji mają precyzyjnie dobrane barwy składowe w całym zakresie od 0 do 255 odcienia, z wykorzystaniem 12-bitowej lub 10-bitowej tabeli kolorów zapisanych w elektronice. Bazowanie na stałych, ściśle określonych wartościach współczynnika gamma jest niezwykle istotne dla prawidłowego odwzorowania koloru. Monitory z serii ColorEdge umożliwiają precyzyjną kontrolę barw oraz utrzymywanie stałych parametrów wyświetlania. Teraz można mieć pewność, że to, co uzyskuje się na ekranie będzie wyglądało dokładnie tak samo na wydruku. Potwierdza to certyfikat fabrycznej kalibracji, dołączany do każdego monitora ColorEdge. 16-bitowe przetwarzanie informacji o kolorze CG303W CG243W CG241W CG223W CG221 W zastosowaniach, w których kluczowym aspektem jest perfekcyjne odwzorowanie kolorów, jednym z bardzo trudnych do osiągnięcia efektów jest uzyskanie głębokiej czerni. W większości monitorów LCD poziom czerni jest zazwyczaj zbyt wysoki. Prowadzi to do zakłócenia płynności przejść tonalnych oraz do generowania obrazów o wyblakłych barwach. 16-bitowe przetwarzanie informacji o kolorze pozwala na odwzorowanie najdrobniejszych detali również w najciemniejszych partiach edytowanego obrazu. 10- i 16-bitowe przetwarzanie informacji o kolorze Współczynnik błędu (%) Przetwarzanie 10-bitowe Odcienie (0-255) Każdy monitor ma wykonywaną fabrycznie kalibrację i regulację krzywej gamma. (Zdjęcie poglądowe. Kalibracja jest wykonywana w całkowicie zaciemnionym pomieszczeniu.) Korekcja Gamma Jasność Odcień szarości Idealna krzywa gamma Nieskorygowana krzywa gamma Współczynnik błędu (%) OBRAZ NA EKREANIE Separacja między odcieniami 256 odcieni KRZYWA GAMMA Jasność Przetwarzanie 16-bitowe Odcienie (0-255) Płynne przejścia tonalne Idealna krzywa gamma 256 odcieni Kontrola równomierności podświetlenia oraz koloru na całej powierzchni matrycy (DUE) Uzyskanie równomiernego podświetlenia oraz jednorodnego koloru na całej powierzchni matrycy było dotychczas niemal niemożliwe w monitorach LCD. Rozwiązaniem tego problemu jest kolejna wersja opracowanego przez inżynierów EIZO układu ASIC (Application Specific Integrated Circuit) dokonująca w czasie rzeczywistym korekt sygnału wyjściowego. Korekty te bazują na zapisanej na etapie produkcji, indywidualnej mapie nierównomierności zarówno jasności, jak i odcieni barw. Dzięki temu nierównomierności opisane współczynnikiem Delta-E nie przekraczają wartości 3 na całej powierzchni matrycy.* Brak DUE: nierównomierne rozłożenie podświetlenia i koloru Z użyciem DUE: równomierne rozłożenie podświetlenia i koloru na całej powierzchni matrycy * W modelu CG303W nierównomierność opisana współczynnikiem Delta-E może przyjąć na krawędziach matrycy wartość 5. Stabilizacja jasności panelu Wadą monitorów LCD, jest niestabilność poziomu jasności. Spowodowane jest to stopniowym rozgrzewaniem się świetlówek po ich włączeniu. W monitorach EIZO, w tylnej części matrycy wbudowany jest specjalny czujnik siły podświetlenia, a współpracująca z nim elektronika sterująca na bieżąco reguluje moc świetlówek tak, by ustabilizować jasność panelu maksymalnie w 90 sekund Jasność (cd/m2) ColorEdge Bez funkcji stabilizacji jasności Zadana wartość od włączenia monitora lub wyjścia ze stanu czuwania. W dłuższym okresie czasu funkcja stabilizacji jasności w monitorach EIZO koryguje również utratę jasności, spowodowaną stopniową degradacją świetlówek. Funkcja ta zapewnia komfortową pracę wszystkim użytkownikom, a dla osób zajmujących się edycją grafiki stabilizacja jasności jest jednym z podstawowych wymogów. Tabela kolorów 3D LUT CG303W CG243W CG223W R Wszystkie modele monitorów graficznych EIZO ColorEdge wykorzystują zapisaną w elektronice tabelę kolorów LUT, z której podczas kalibracji dobierane są najbardziej odpowiednie B do wyświetlenia odcienie. W najnowszych modelach CG223W, G CG243W oraz CG303W wykorzystano usprawniony mechanizm, nazwany 3D LUT. Dotychczasowy dobór odcienia dokonywany był niezależnie dla każdej składowej RGB. W nowych modelach po dokonaniu wyboru odcieni barw podstawowych, ich złożenie jest dodatkowo porównywane ze wzorcem i korygowane tak, by zminimalizować możliwość powstawania błędów. Czas 4

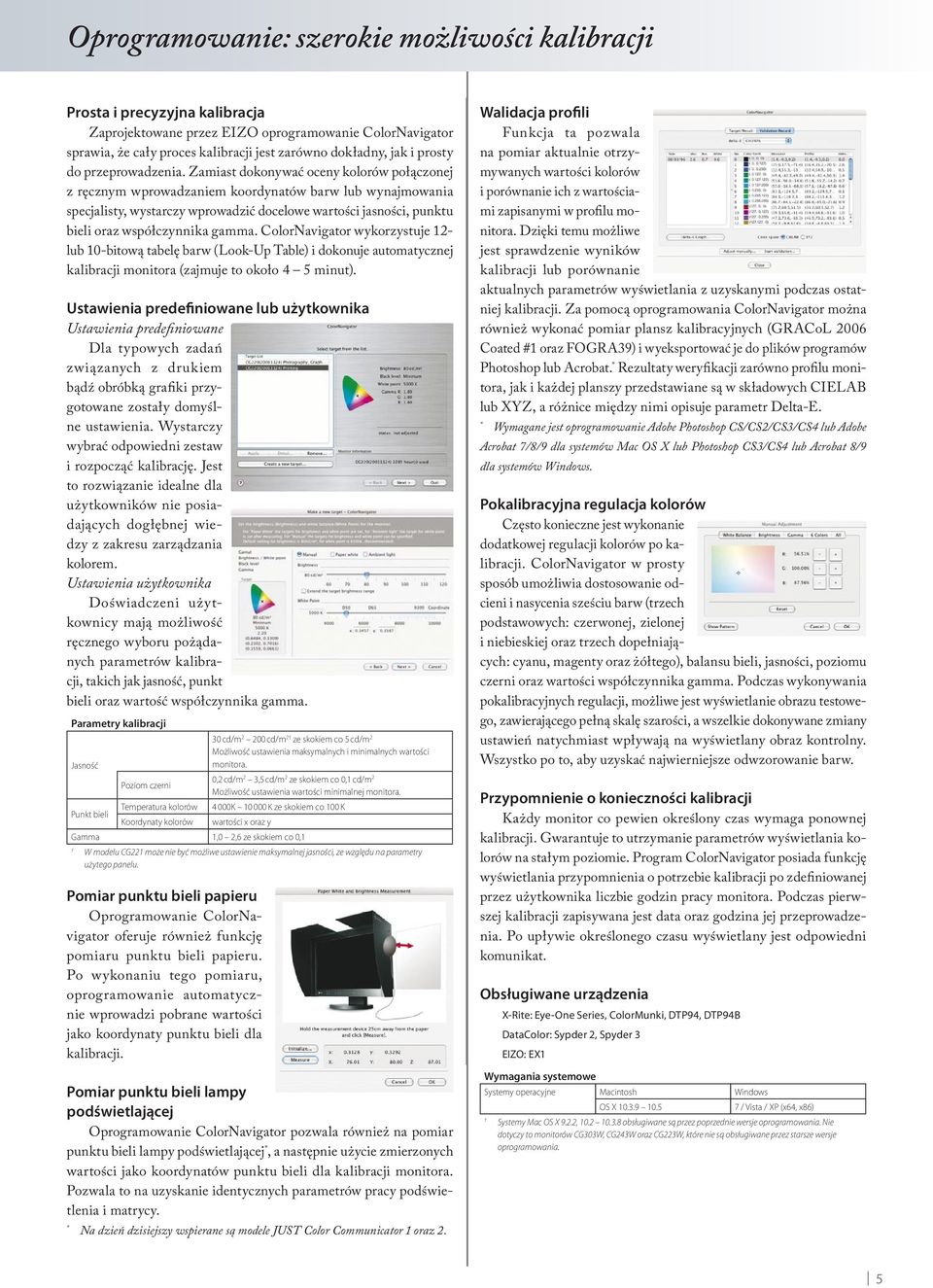

5 Oprogramowanie: szerokie możliwości kalibracji Prosta i precyzyjna kalibracja Zaprojektowane przez EIZO oprogramowanie ColorNavigator sprawia, że cały proces kalibracji jest zarówno dokładny, jak i prosty do przeprowadzenia. Zamiast dokonywać oceny kolorów połączonej z ręcznym wprowadzaniem koordynatów barw lub wynajmowania specjalisty, wystarczy wprowadzić docelowe wartości jasności, punktu bieli oraz współczynnika gamma. ColorNavigator wykorzystuje 12- lub 10-bitową tabelę barw (Look-Up Table) i dokonuje automatycznej kalibracji monitora (zajmuje to około 4 5 minut). Ustawienia predefiniowane lub użytkownika Ustawienia predefiniowane Dla typowych zadań związanych z drukiem bądź obróbką grafiki przygotowane zostały domyślne ustawienia. Wystarczy wybrać odpowiedni zestaw i rozpocząć kalibrację. Jest to rozwiązanie idealne dla użytkowników nie posiadających dogłębnej wiedzy z zakresu zarządzania kolorem. Ustawienia użytkownika Doświadczeni użytkownicy mają możliwość ręcznego wyboru pożądanych parametrów kalibracji, takich jak jasność, punkt bieli oraz wartość współczynnika gamma. Parametry kalibracji 30 cd/m cd/m 2 ze skokiem co 5 cd/m 2 Możliwość ustawienia maksymalnych i minimalnych wartości Jasność monitora. 0,2 cd/m Poziom czerni 2 3,5 cd/m 2 ze skokiem co 0,1 cd/m 2 Możliwość ustawienia wartości minimalnej monitora. Temperatura kolorów 4 000K K ze skokiem co 100 K Punkt bieli Koordynaty kolorów wartości x oraz y Gamma 1,0 2,6 ze skokiem co 0,1 W modelu CG221 może nie być możliwe ustawienie maksymalnej jasności, ze względu na parametry użytego panelu. Pomiar punktu bieli papieru Oprogramowanie ColorNavigator oferuje również funkcję pomiaru punktu bieli papieru. Po wykonaniu tego pomiaru, oprogramowanie automatycznie wprowadzi pobrane wartości jako koordynaty punktu bieli dla kalibracji. Pomiar punktu bieli lampy podświetlającej Oprogramowanie ColorNavigator pozwala również na pomiar punktu bieli lampy podświetlającej *, a następnie użycie zmierzonych wartości jako koordynatów punktu bieli dla kalibracji monitora. Pozwala to na uzyskanie identycznych parametrów pracy podświetlenia i matrycy. * Na dzień dzisiejszy wspierane są modele JUST Color Communicator 1 oraz 2. Walidacja profili Funkcja ta pozwala na pomiar aktualnie otrzymywanych wartości kolorów i porównanie ich z wartościami zapisanymi w profilu monitora. Dzięki temu możliwe jest sprawdzenie wyników kalibracji lub porównanie aktualnych parametrów wyświetlania z uzyskanymi podczas ostatniej kalibracji. Za pomocą oprogramowania ColorNavigator można również wykonać pomiar plansz kalibracyjnych (GRACoL 2006 Coated #1 oraz FOGRA39) i wyeksportować je do plików programów Photoshop lub Acrobat. * Rezultaty weryfikacji zarówno profilu monitora, jak i każdej planszy przedstawiane są w składowych CIELAB lub XYZ, a różnice między nimi opisuje parametr Delta-E. * Wymagane jest oprogramowanie Adobe Photoshop CS/CS2/CS3/CS4 lub Adobe Acrobat 7/8/9 dla systemów Mac OS X lub Photoshop CS3/CS4 lub Acrobat 8/9 dla systemów Windows. Pokalibracyjna regulacja kolorów Często konieczne jest wykonanie dodatkowej regulacji kolorów po kalibracji. ColorNavigator w prosty sposób umożliwia dostosowanie odcieni i nasycenia sześciu barw (trzech podstawowych: czerwonej, zielonej i niebieskiej oraz trzech dopełniających: cyanu, magenty oraz żółtego), balansu bieli, jasności, poziomu czerni oraz wartości współczynnika gamma. Podczas wykonywania pokalibracyjnych regulacji, możliwe jest wyświetlanie obrazu testowego, zawierającego pełną skalę szarości, a wszelkie dokonywane zmiany ustawień natychmiast wpływają na wyświetlany obraz kontrolny. Wszystko po to, aby uzyskać najwierniejsze odwzorowanie barw. Przypomnienie o konieczności kalibracji Każdy monitor co pewien określony czas wymaga ponownej kalibracji. Gwarantuje to utrzymanie parametrów wyświetlania kolorów na stałym poziomie. Program ColorNavigator posiada funkcję wyświetlania przypomnienia o potrzebie kalibracji po zdefiniowanej przez użytkownika liczbie godzin pracy monitora. Podczas pierwszej kalibracji zapisywana jest data oraz godzina jej przeprowadzenia. Po upływie określonego czasu wyświetlany jest odpowiedni komunikat. Obsługiwane urządzenia X-Rite: Eye-One Series, ColorMunki, DTP94, DTP94B DataColor: Sypder 2, Spyder 3 EIZO: EX1 Wymagania systemowe Systemy operacyjne Macintosh Windows OS X / Vista / XP (x64, x86) Systemy Mac OS X 9.2.2, obsługiwane są przez poprzednie wersje oprogramowania. Nie dotyczy to monitorów CG303W, CG243W oraz CG223W, które nie są obsługiwane przez starsze wersje oprogramowania. 5

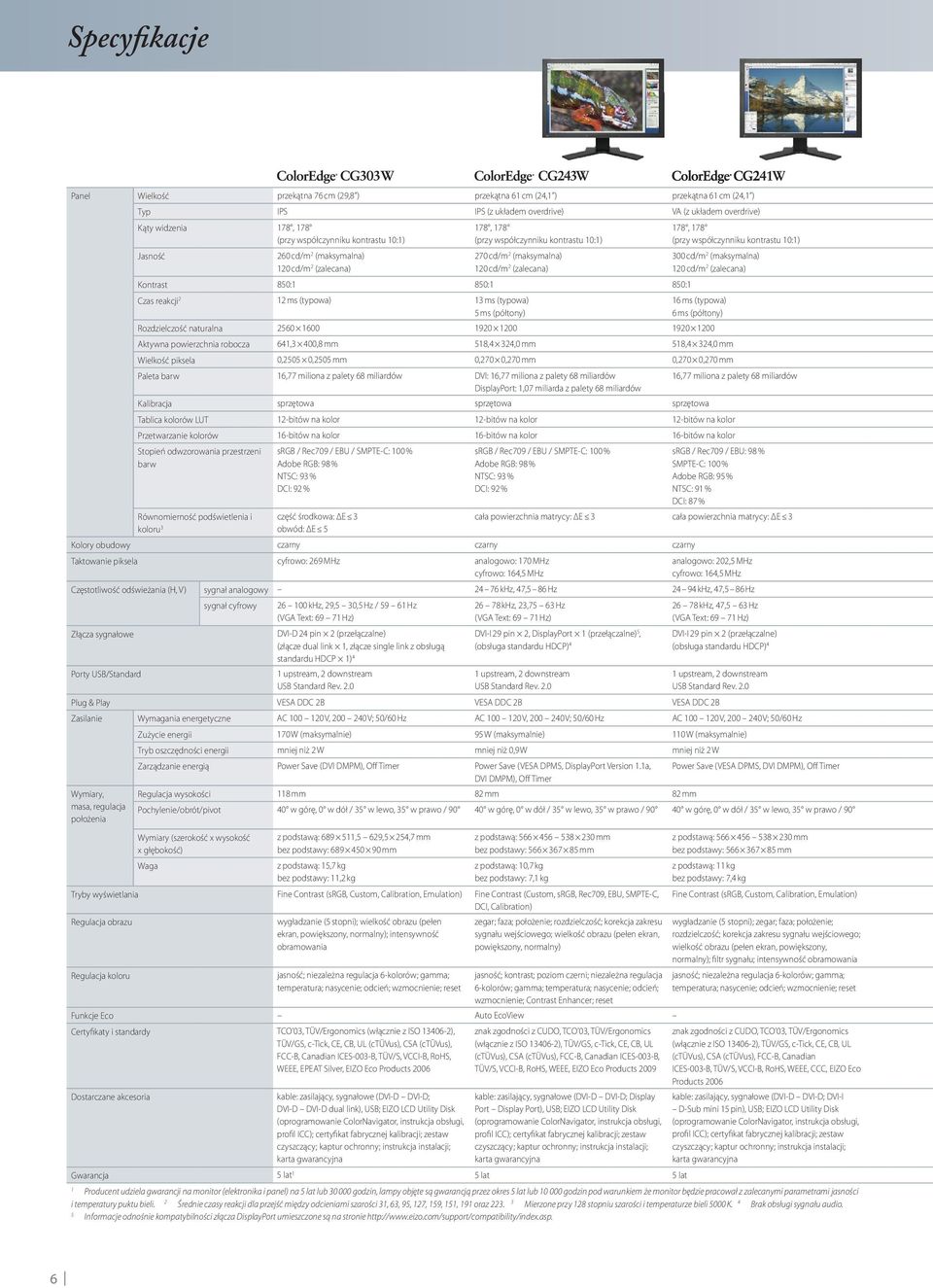

6 Specyfikacje Panel Wielkość przekątna 76 cm (29,8 ) przekątna 61 cm (24,1 ) przekątna 61 cm (24,1 ) Typ IPS IPS (z układem overdrive) VA (z układem overdrive) Kąty widzenia 178, 178 Jasność 260 cd/m 2 (maksymalna) 120 cd/m 2 (zalecana) 178, cd/m 2 (maksymalna) 120 cd/m 2 (zalecana) Kontrast 850:1 850:1 850:1 Czas reakcji 2 12 ms (typowa) 13 ms (typowa) 5 ms (półtony) 178, cd/m 2 (maksymalna) 120 cd/m 2 (zalecana) 16 ms (typowa) 6 ms (półtony) Rozdzielczość naturalna Aktywna powierzchnia robocza 641,3 400,8 mm 518,4 324,0 mm 518,4 324,0 mm Wielkość piksela 0,2505 0,2505 mm 0,270 0,270 mm 0,270 0,270 mm Paleta barw 16,77 miliona z palety 68 miliardów DVI: 16,77 miliona z palety 68 miliardów 16,77 miliona z palety 68 miliardów DisplayPort: 1,07 miliarda z palety 68 miliardów Kalibracja sprzętowa sprzętowa sprzętowa Tablica kolorów LUT 12-bitów na kolor 12-bitów na kolor 12-bitów na kolor Przetwarzanie kolorów 16-bitów na kolor 16-bitów na kolor 16-bitów na kolor Stopień odwzorowania przestrzeni barw srgb / Rec709 / EBU / SMPTE-C: 100 % Adobe RGB: 98 % NTSC: 93 % DCI: 92 % srgb / Rec709 / EBU / SMPTE-C: 100 % Adobe RGB: 98 % NTSC: 93 % DCI: 92 % srgb / Rec709 / EBU: 98 % SMPTE-C: 100 % Adobe RGB: 95 % NTSC: 91 % DCI: 87 % Równomierność podświetlenia i część środkowa: ΔE 3 cała powierzchnia matrycy: ΔE 3 cała powierzchnia matrycy: ΔE 3 koloru 3 obwód: ΔE 5 Kolory obudowy czarny czarny czarny Taktowanie piksela cyfrowo: 269 MHz analogowo: 170 MHz cyfrowo: 164,5 MHz analogowo: 202,5 MHz cyfrowo: 164,5 MHz Częstotliwość odświeżania (H, V) sygnał analogowy khz, 47,5 86 Hz khz, 47,5 86 Hz sygnał cyfrowy khz, 29,5 30,5 Hz / Hz khz, 23,75 63 Hz khz, 47,5 63 Hz Złącza sygnałowe Porty USB/Standard DVI-D 24 pin 2 (przełączalne) (złącze dual link 1, złącze single link z obsługą standardu HDCP 1) 4 DVI-I 29 pin 2, DisplayPort 1 (przełączalne) 5, (obsługa standardu HDCP) 4 DVI-I 29 pin 2 (przełączalne) (obsługa standardu HDCP) 4 Plug & Play VESA DDC 2B VESA DDC 2B VESA DDC 2B Zasilanie Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 170 W (maksymalnie) 95 W (maksymalnie) 110 W (maksymalnie) Tryb oszczędności energii mniej niż 2 W mniej niż 0,9 W mniej niż 2 W Zarządzanie energią Power Save (DVI DMPM), Off Timer Power Save (VESA DPMS, DisplayPort Version 1.1a, Power Save (VESA DPMS, DVI DMPM), Off Timer DVI DMPM), Off Timer Wymiary, Regulacja wysokości 118 mm 82 mm 82 mm masa, regulacja położenia Pochylenie/obrót/pivot 40 w górę, 0 w dół / 35 w lewo, 35 w prawo / w górę, 0 w dół / 35 w lewo, 35 w prawo / w górę, 0 w dół / 35 w lewo, 35 w prawo / 90 Wymiary (szerokość x wysokość x głębokość) Waga z podstawą: ,5 629,5 254,7 mm bez podstawy: mm z podstawą: 15,7 kg bez podstawy: 11,2 kg z podstawą: mm bez podstawy: mm z podstawą: 10,7 kg bez podstawy: 7,1 kg Tryby wyświetlania Fine Contrast (srgb, Custom, Calibration, Emulation) Fine Contrast (Custom, srgb, Rec709, EBU, SMPTE-C, DCI, Calibration) Regulacja obrazu Regulacja koloru wygładzanie (5 stopni); wielkość obrazu (pełen ekran, powiększony, normalny); intensywność obramowania jasność; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; reset zegar; faza; położenie; rozdzielczość; korekcja zakresu sygnału wejściowego; wielkość obrazu (pełen ekran, powiększony, normalny) jasność; kontrast; poziom czerni; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; Contrast Enhancer; reset Funkcje Eco Auto EcoView Certyfikaty i standardy TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, RoHS, WEEE, EPEAT Silver, EIZO Eco Products 2006 Dostarczane akcesoria kable: zasilający, sygnałowe (DVI-D DVI-D; DVI-D DVI-D dual link), USB; EIZO LCD Utility Disk (oprogramowanie ColorNavigator, instrukcja obsługi, profil ICC); certyfikat fabrycznej kalibracji; zestaw czyszczący; kaptur ochronny; instrukcja instalacji; karta gwarancyjna znak zgodności z CUDO, TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, RoHS, WEEE, EIZO Eco Products 2009 kable: zasilający, sygnałowe (DVI-D DVI-D; Display Port Display Port), USB; EIZO LCD Utility Disk (oprogramowanie ColorNavigator, instrukcja obsługi, profil ICC); certyfikat fabrycznej kalibracji; zestaw czyszczący; kaptur ochronny; instrukcja instalacji; karta gwarancyjna z podstawą: mm bez podstawy: mm z podstawą: 11 kg bez podstawy: 7,4 kg Fine Contrast (srgb, Custom, Calibration, Emulation) wygładzanie (5 stopni); zegar; faza; położenie; rozdzielczość; korekcja zakresu sygnału wejściowego; wielkość obrazu (pełen ekran, powiększony, normalny); filtr sygnału; intensywność obramowania jasność; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; reset znak zgodności z CUDO, TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, RoHS, WEEE, CCC, EIZO Eco Products 2006 kable: zasilający, sygnałowe (DVI-D DVI-D; DVI-I D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (oprogramowanie ColorNavigator, instrukcja obsługi, profil ICC); certyfikat fabrycznej kalibracji; zestaw czyszczący; kaptur ochronny; instrukcja instalacji; karta gwarancyjna Gwarancja 5 lat 1 5 lat 5 lat 1 Producent udziela gwarancji na monitor (elektronika i panel) na 5 lat lub godzin, lampy objęte są gwarancją przez okres 5 lat lub godzin pod warunkiem że monitor będzie pracował z zalecanymi parametrami jasności i temperatury puktu bieli. Średnie czasy reakcji dla przejść między odcieniami szarości 31, 63, 95, 127, 159, 151, 191 oraz 223. Mierzone przy 128 stopniu szarości i temperaturze bieli 5000 K. Brak obsługi sygnału audio. 5 Informacje odnośnie kompatybilności złącza DisplayPort umieszczone są na stronie 6

7 przekątna 56 cm (22 ) przekątna 56,4 cm (22,2 ) VA (z układem overdrive) IPS 178, cd/m 2 (maksymalna) 120 cd/m 2 (zalecana) 950:1 400:1 12 ms (typowa) 30 ms (typowo) 6 ms (półtony) 170, cd/m 2 (maksymalna) 100 cd/m 2 (zalecana) ,8 296,1 mm 478,0 299,0 mm 0,282 0,282 mm 0,249 0,249 mm DVI: 16,77 miliona z palety 68 miliardów 16,77 miliona z palety 68 miliardów DisplayPort: 1,07 miliarda z palety 68 miliardów sprzętowa sprzętowa 12-bitów na kolor 12-bitów na kolor 16-bitów na kolor 16-bitów na kolor AdobeRGB: 95 % NTSC: 92 % srgb: 98 % Adobe RGB: 98 % cała powierzchnia matrycy: ΔE 3 cała powierzchnia matrycy: ΔE 3 czarny czarny analogowo: 150 MHz cyfrowo: 120 MHz analogowo: 202,5 MHz cyfrowo: 162 MHz khz, 47,5 86 Hz khz, Hz khz, 47,5 61 Hz DVI-I 29 pin 2, DisplayPort 1 (przełączalne) 5, (obsługa standardu HDCP) 4 VESA DDC 2B AC V, V; 50/60 Hz khz, Hz DVI-I 29 pin 2 (przełączalne) VESA DDC 2B AC V, V; 50/60 Hz 85 W (maksymalnie) / 39 W (typowo) 100 W (maksymalnie) mniej niż 0,9 W mniej niż 2 W Power Save (VESA DPMS, DisplayPort Version 1.1a, Power Save (VESA DPMS, DVI DMPM), Off Timer DVI DMPM), Off Timer 74 mm 100 mm 30 w górę, 0 w dół / 172 w lewo, 172 w prawo 30 w górę, 3 w dół / 35 w lewo, 35 w prawo / / 90 z podstawą: ,5 521,5 240,5 256 mm bez podstawy: mm z podstawą: 9,6 kg bez podstawy: 6,6 kg Fine Contrast (Custom, srgb, Rec709, EBU, SMPTE-C, DCI, Calibration) zegar; faza; położenie; rozdzielczość; korekcja zakresu sygnału wejściowego; wielkość obrazu (pełen ekran, powiększony, normalny) jasność; kontrast; poziom czerni; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; Contrast Enhancer; reset Auto EcoView znak zgodności z CUDO, TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, RoHS, WEEE, EIZO Eco Products 2009 kable: zasilający, sygnałowe (DVI-D DVI-D; DVI-I D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (oprogramowanie ColorNavigator, instrukcja obsługi, profil ICC); certyfikat fabrycznej kalibracji; zestaw czyszczący; kaptur ochronny; instrukcja instalacji; karta gwarancyjna 5 lat 5 lat z podstawą: ,5 552,5 272 mm bez podstawy: ,5 101 mm z podstawą: 14,5 kg bez podstawy: 10,4 kg Fine Contrast (srgb, Custom, Calibration, Emulation) zegar; faza; położenie; rozdzielczość; korekcja zakresu sygnału wejściowego; filtr sygnału; wielkość obrazu (pełen ekran, powiększony, normalny); wygładzanie (5 stopni); intensywność obramowania jasność; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; reset c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, CCC, EIZO Eco Products 2004 kable: zasilający, sygnałowe (DVI-D DVI-D; DVI-I D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (oprogramowanie ColorNavigator, instrukcja obsługi, profil ICC); certyfikat fabrycznej kalibracji; zestaw czyszczący; kaptur ochronny; instrukcja instalacji; karta gwarancyjna 7

8 FlexScan SX niezrównana jakość obrazu i koloru Panoramiczne panele Monitory serii FlexScan SX zbudowane są w oparciu o najwyższej jakości, panoramiczne panele o rozdzielczościach (modele SX2262W oraz SX2462W) lub (model SX3031W). Szerokie kąty widzenia pozwalają na wygodną ocenę przygotowywanych materiałów nawet przez kilka osób jednocześnie y Zakres odwzorowania kolorów (Koordynaty x,y) x 0.5 Adobe RGB srgb ISO Coated Szeroka przestrzeń barwna Zakres odcieni możliwych do odwzorowania na monitorach FlexScan SX pokrywa ponad 95% przestrzeni Adobe RGB. Możliwe jest więc wyświetlenie zdecydowanej większości barw, np. fotografii wykonanych za pomocą urządzeń obsługujących przestrzeń AdobeRGB. Dodatkowo, monitor potrafi również pracować w trybie srgb, wyświetlając zakres z węższej, ale równie często używanej przestrzeni barw. Sprawia to, że kolory z palety srgb, wykorzystywane np. przy projektowaniu aplikacji webowych lub obróbce fotografii wykonanych aparatami w trybie srgb, są wyświetlane dokładnie tak, jak być powinny. Stabilizacja jasności i odcienia kolorów Aby zapewnić poprawne odwzorowanie kolorów wykorzystywana jest technologia stabilizacji jasności. Opracowane i opatentowane przez EIZO rozwiązanie opiera się na czujniku umieszczonym w tylnej części matrycy. Na bieżąco mierzy on poziom jasności podświetlenia, a współpracująca z nim elektronika tak steruje mocą świetlówek, by uzyskać zadany poziom jasności już w 90 sekund po włączeniu monitora lub wybudzeniu go ze stanu czuwania. W dłuższym okresie czasu korzystanie z tej funkcji pozwala na zniwelowanie utraty jasności będącej efektem naturalnego zużywania się podświetlenia. W modelach FlexScan SX2262W oraz SX2462W rozwinięto działanie tej funkcji. Oprócz bieżącej kontroli jasności dodatkowy czujnik mierzy również poziom temperatury otoczenia, automatycznie sterując matrycą tak, by uzyskać stały i niezmienny w czasie poziom jasności oraz odcieni kolorów. Stabilizacja jasności oraz odcieni kolorów Ze stabilizacją Bez stabilizacji Kolory oraz jasność obrazu utrzymywane są na stałym poziomie, pomimo zmian temperatury otoczenia. Kolory oraz jasność obrazu zmieniają się pod wpływem zmian poziomu temperatury otoczenia. Chłodniej Temperatura otoczenia ( C) Cieplej 8

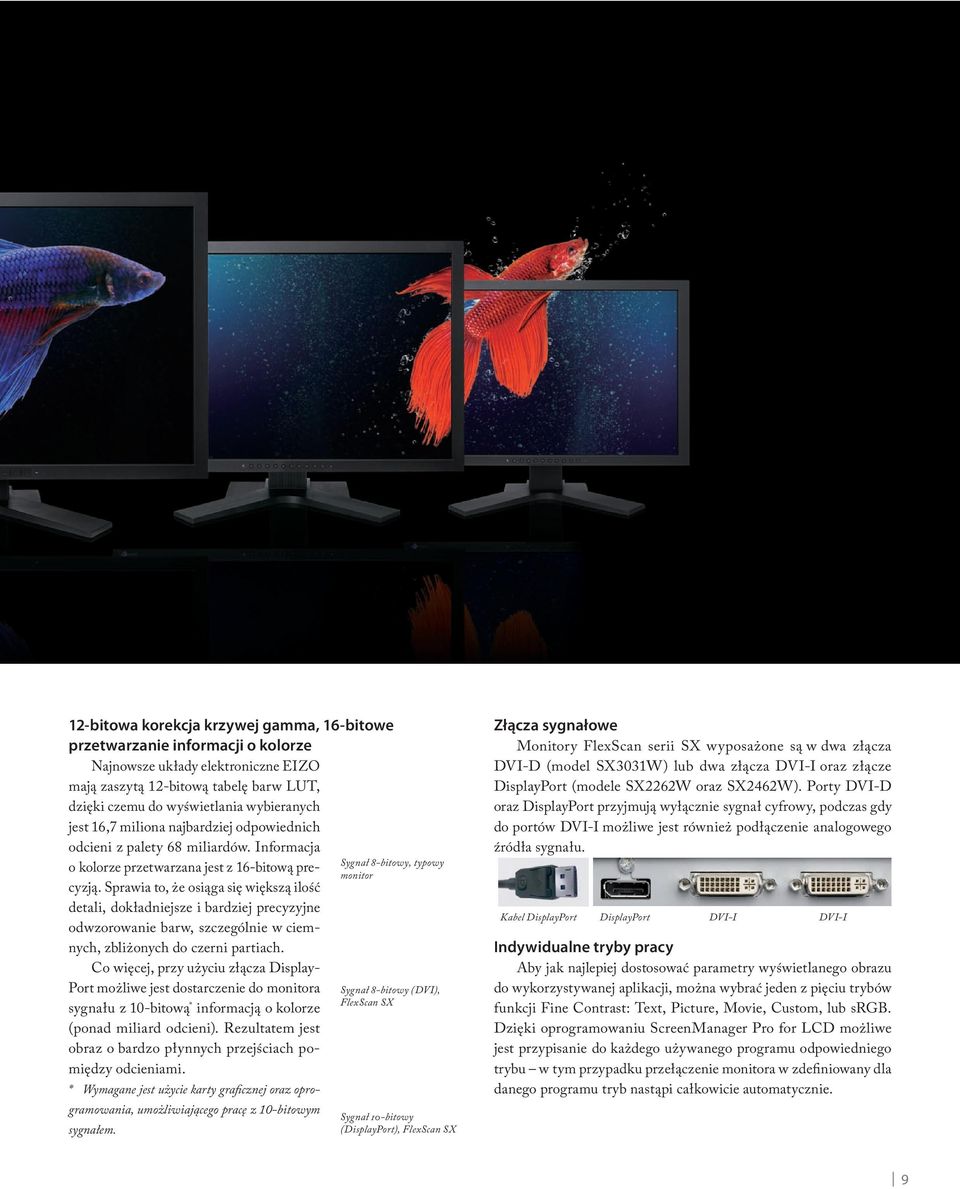

9 12-bitowa korekcja krzywej gamma, 16-bitowe przetwarzanie informacji o kolorze Najnowsze układy elektroniczne EIZO mają zaszytą 12-bitową tabelę barw LUT, dzięki czemu do wyświetlania wybieranych jest 16,7 miliona najbardziej odpowiednich odcieni z palety 68 miliardów. Informacja o kolorze przetwarzana jest z 16-bitową precyzją. Sprawia to, że osiąga się większą ilość detali, dokładniejsze i bardziej precyzyjne odwzorowanie barw, szczególnie w ciemnych, zbliżonych do czerni partiach. Co więcej, przy użyciu złącza Display- Port możliwe jest dostarczenie do monitora sygnału z 10-bitową * informacją o kolorze (ponad miliard odcieni). Rezultatem jest obraz o bardzo płynnych przejściach pomiędzy odcieniami. * Wymagane jest użycie karty graficznej oraz oprogramowania, umożliwiającego pracę z 10-bitowym sygnałem. Sygnał 8-bitowy, typowy monitor Sygnał 8-bitowy (DVI), FlexScan SX Sygnał 10-bitowy (DisplayPort), FlexScan SX Złącza sygnałowe Monitory FlexScan serii SX wyposażone są w dwa złącza DVI-D (model SX3031W) lub dwa złącza DVI-I oraz złącze DisplayPort (modele SX2262W oraz SX2462W). Porty DVI-D oraz DisplayPort przyjmują wyłącznie sygnał cyfrowy, podczas gdy do portów DVI-I możliwe jest również podłączenie analogowego źródła sygnału. Kabel DisplayPort DisplayPort DVI-I DVI-I Indywidualne tryby pracy Aby jak najlepiej dostosować parametry wyświetlanego obrazu do wykorzystywanej aplikacji, można wybrać jeden z pięciu trybów funkcji Fine Contrast: Text, Picture, Movie, Custom, lub srgb. Dzięki oprogramowaniu ScreenManager Pro for LCD możliwe jest przypisanie do każdego używanego programu odpowiedniego trybu w tym przypadku przełączenie monitora w zdefiniowany dla danego programu tryb nastąpi całkowicie automatycznie. 9

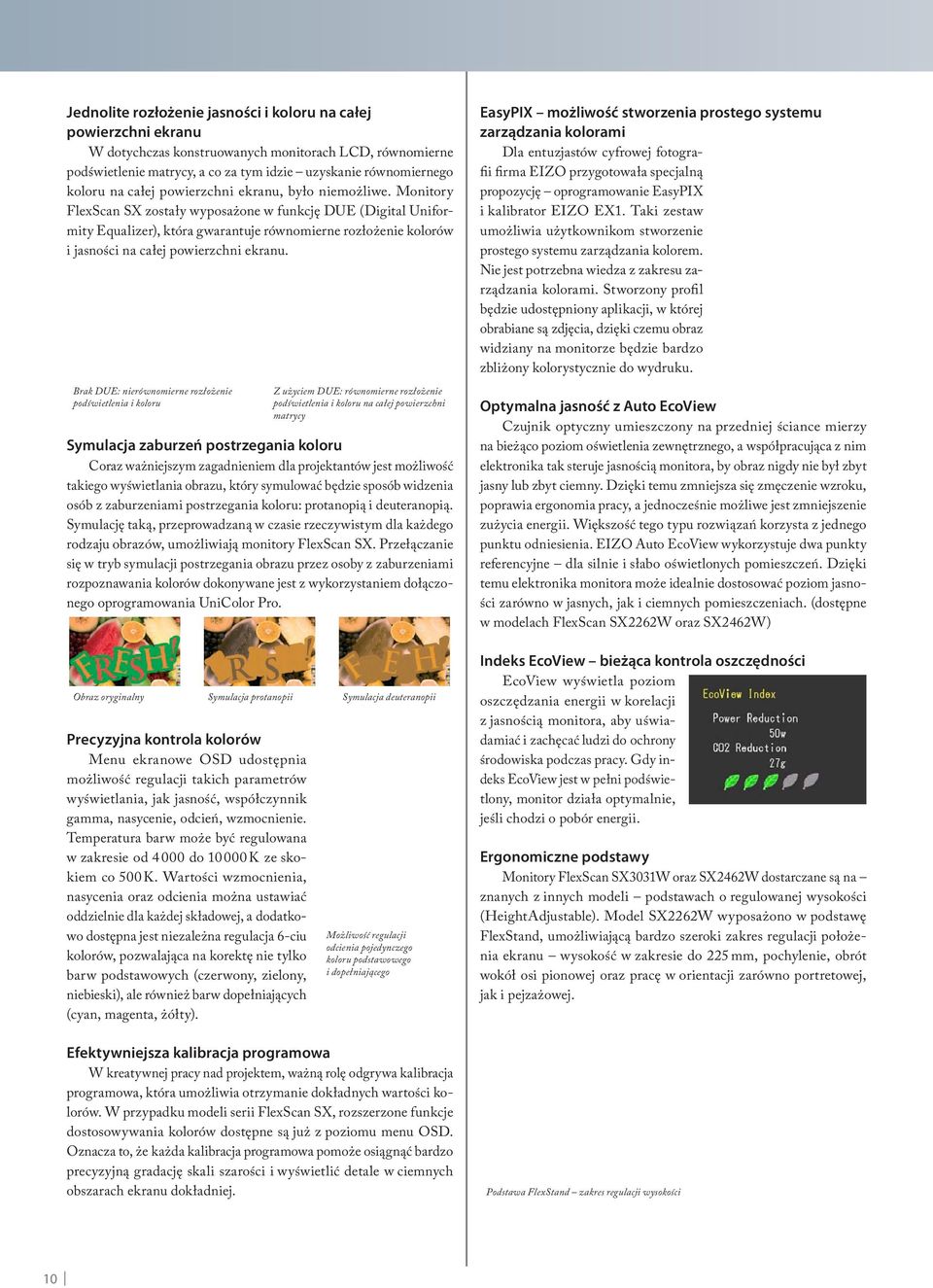

10 Jednolite rozłożenie jasności i koloru na całej powierzchni ekranu W dotychczas konstruowanych monitorach LCD, równomierne podświetlenie matrycy, a co za tym idzie uzyskanie równomiernego koloru na całej powierzchni ekranu, było niemożliwe. Monitory FlexScan SX zostały wyposażone w funkcję DUE (Digital Uniformity Equalizer), która gwarantuje równomierne rozłożenie kolorów i jasności na całej powierzchni ekranu. Brak DUE: nierównomierne rozłożenie podświetlenia i koloru Z użyciem DUE: równomierne rozłożenie podświetlenia i koloru na całej powierzchni matrycy Symulacja zaburzeń postrzegania koloru Coraz ważniejszym zagadnieniem dla projektantów jest możliwość takiego wyświetlania obrazu, który symulować będzie sposób widzenia osób z zaburzeniami postrzegania koloru: protanopią i deuteranopią. Symulację taką, przeprowadzaną w czasie rzeczywistym dla każdego rodzaju obrazów, umożliwiają monitory FlexScan SX. Przełączanie się w tryb symulacji postrzegania obrazu przez osoby z zaburzeniami rozpoznawania kolorów dokonywane jest z wykorzystaniem dołączonego oprogramowania UniColor Pro. Obraz oryginalny Symulacja protanopii Symulacja deuteranopii Precyzyjna kontrola kolorów Menu ekranowe OSD udostępnia możliwość regulacji takich parametrów wyświetlania, jak jasność, współczynnik gamma, nasycenie, odcień, wzmocnienie. Temperatura barw może być regulowana w zakresie od do K ze skokiem co 500 K. Wartości wzmocnienia, nasycenia oraz odcienia można ustawiać oddzielnie dla każdej składowej, a dodatkowo dostępna jest niezależna regulacja 6-ciu kolorów, pozwalająca na korektę nie tylko barw podstawowych (czerwony, zielony, niebieski), ale również barw dopełniających (cyan, magenta, żółty). Możliwość regulacji odcienia pojedynczego koloru podstawowego i dopełniającego EasyPIX możliwość stworzenia prostego systemu zarządzania kolorami Dla entuzjastów cyfrowej fotografii firma EIZO przygotowała specjalną propozycję oprogramowanie EasyPIX i kalibrator EIZO EX1. Taki zestaw umożliwia użytkownikom stworzenie prostego systemu zarządzania kolorem. Nie jest potrzebna wiedza z zakresu zarządzania kolorami. Stworzony profil będzie udostępniony aplikacji, w której obrabiane są zdjęcia, dzięki czemu obraz widziany na monitorze będzie bardzo zbliżony kolorystycznie do wydruku. Optymalna jasność z Auto EcoView Czujnik optyczny umieszczony na przedniej ściance mierzy na bieżąco poziom oświetlenia zewnętrznego, a współpracująca z nim elektronika tak steruje jasnością monitora, by obraz nigdy nie był zbyt jasny lub zbyt ciemny. Dzięki temu zmniejsza się zmęczenie wzroku, poprawia ergonomia pracy, a jednocześnie możliwe jest zmniejszenie zużycia energii. Większość tego typu rozwiązań korzysta z jednego punktu odniesienia. EIZO Auto EcoView wykorzystuje dwa punkty referencyjne dla silnie i słabo oświetlonych pomieszczeń. Dzięki temu elektronika monitora może idealnie dostosować poziom jasności zarówno w jasnych, jak i ciemnych pomieszczeniach. (dostępne w modelach FlexScan SX2262W oraz SX2462W) Indeks EcoView bieżąca kontrola oszczędności EcoView wyświetla poziom oszczędzania energii w korelacji z jasnością monitora, aby uświadamiać i zachęcać ludzi do ochrony środowiska podczas pracy. Gdy indeks EcoView jest w pełni podświetlony, monitor działa optymalnie, jeśli chodzi o pobór energii. Ergonomiczne podstawy Monitory FlexScan SX3031W oraz SX2462W dostarczane są na znanych z innych modeli podstawach o regulowanej wysokości (HeightAdjustable). Model SX2262W wyposażono w podstawę FlexStand, umożliwiającą bardzo szeroki zakres regulacji położenia ekranu wysokość w zakresie do 225 mm, pochylenie, obrót wokół osi pionowej oraz pracę w orientacji zarówno portretowej, jak i pejzażowej. Efektywniejsza kalibracja programowa W kreatywnej pracy nad projektem, ważną rolę odgrywa kalibracja programowa, która umożliwia otrzymanie dokładnych wartości kolorów. W przypadku modeli serii FlexScan SX, rozszerzone funkcje dostosowywania kolorów dostępne są już z poziomu menu OSD. Oznacza to, że każda kalibracja programowa pomoże osiągnąć bardzo precyzyjną gradację skali szarości i wyświetlić detale w ciemnych obszarach ekranu dokładniej. Podstawa FlexStand zakres regulacji wysokości 10

11 Specyfikacje Panel Wielkość przekątna 76 cm (29,8 ) przekątna 61 cm (24,1 ) przekątna 56 cm (22 ) Typ VA (z układem overdrive) IPS (z układem overdrive) VA (z układem overdrive) Kąty widzenia 178, , , 178 Jasność 260 cd/m 2 (maksymalna) 270 cd/m 2 (maksymalna) 280 cd/m 2 (maksymalna) Kontrast 900:1 850:1 1000:1 Czas reakcji 1 12 ms (typowa) 6 ms (półtony) 13 ms (typowa) 5 ms (półtony) 12 ms (typowa) 6 ms (półtony) Rozdzielczość naturalna Aktywna powierzchnia robocza 641,3 400,8 mm 518,4 324,0 mm 473,8 296,1 mm Wielkość piksela 0,2505 0,2505 mm 0,270 0,270 mm 0,247 0,247 mm Paleta barw 16,77 miliona z palety 68 miliardów DVI: 16,77 miliona z palety 68 miliardów DisplayPort: 1,07 miliarda z palety 68 miliardów Kalibracja programowa programowa programowa Tablica kolorów LUT 12-bitów na kolor 12-bitów na kolor 12-bitów na kolor Przetwarzanie kolorów 16-bitów na kolor 16-bitów na kolor 16-bitów na kolor Stopień odwzorowania przestrzeni barw Adobe RGB: 97 % NTSC: 100 % Adobe RGB: 98 % NTSC: 102 % Kolory obudowy czarny czarny czarny Taktowanie piksela cyfrowo: 269 MHz analogowo: 170 MHz cyfrowo: 164,5 MHz DVI: 16,77 miliona z palety 68 miliardów DisplayPort: 1,07 miliarda z palety 68 miliardów Adobe RGB: 95 % NTSC: 92 % analogowo: 170 MHz cyfrowo: 164,5 MHz Częstotliwość odświeżania (H, V) sygnał analogowy khz, Hz khz, Hz Złącza sygnałowe Porty USB / Standard sygnał cyfrowy khz, Hz khz, Hz DVI-D 24 pin 2 (przełączalne) (złącze dual link 1, złącze single link z obsługą standardu HDCP 1) khz, Hz DVI-I 29 pin 2, DisplayPort 1 (przełączalne) 3, DVI-I 29 pin 2, DisplayPort 1 (przełączalne) 3, (obsługa standardu HDCP) 2 (obsługa standardu HDCP) 2 Plug & Play VESA DDC 2B VESA DDC 2B VESA DDC 2B Zasilanie Wymagania energetyczne AC V, V; 50/60 Hz AC V, V; 50/60 Hz AC V, V; 50/60 Hz Zużycie energii 170 W (maksymalnie) 82 W (typowo) 95 W (maksymalnie) 48 W (typowo) 90 W (maksymalnie) 45 W (typowo) Tryb oszczędności energii mniej niż 2 W mniej niż 0,9 W mniej niż 0,9 W Wymiary, masa, regulacja położenia Tryby wyświetlania Regulacja obrazu Regulacja koloru Zarządzanie energią Power Save (DVI DMPM), Off Timer Power Save (VESA DPMS, DisplayPort Version 1.1a, DVI DMPM), Eco Timer Power Save (VESA DPMS, DisplayPort Version 1.1a, DVI DMPM), Eco Timer Regulacja wysokości 118 mm 82 mm 174 mm Pochylenie/obrót/pivot 40 w górę, 0 w dół / 35 w lewo, 35 w prawo / w górę, 0 w dół / 35 w lewo, 35 w prawo / w górę, 0 w dół / 172 w lewo, 172 w prawo / 90 Wymiary (szerokość x wysokość x głębokość) Waga z podstawą: ,5 629,5 254,7 mm bez podstawy: mm z podstawą: 15,7 kg bez podstawy: 11,2 kg Fine Contrast (Text, Picture, Movie, srgb, Custom), Auto FineContrast 4 wygładzanie (5 stopni); wielkość obrazu (pełen ekran, powiększony, normalny); intensywność obramowania jasność; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; reset z podstawą: mm bez podstawy: mm z podstawą: 10,7 kg bez podstawy: 7,1 kg Color Mode (Text, Picture, Movie, srgb, User1, User2, User3), Auto FineContrast 4 zegar; faza; położenie; korekcja zakresu sygnału wejściowego; wielkość obrazu (pełen ekran, powiększony, normalny) jasność; kontrast; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; Outline Enhancer; Contrast Enhancer; reset z podstawą: ,5 521,5 240,5 256 mm bez podstawy: mm z podstawą: 9,6 kg bez podstawy: 6,6 kg Color Mode (Text, Picture, Movie, srgb, User1, User2, User3), Auto FineContrast 4 zegar; faza; położenie; korekcja zakresu sygnału wejściowego; wielkość obrazu (pełen ekran, powiększony, normalny) jasność; kontrast; niezależna regulacja 6-kolorów; gamma; temperatura; nasycenie; odcień; wzmocnienie; Outline Enhancer; Contrast Enhancer; reset Funkcje Eco Auto EcoView; EcoView Index Auto EcoView; EcoView Index Certyfikaty i standardy TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, CCC, RoHS, WEEE, EIZO Eco Products 2006 Dostarczane akcesoria kable: zasilający, sygnałowe (DVI-D DVI-D; DVI-D DVI-D dual link), USB; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for LCD, instrukcja obsługi, profil ICC); instrukcja instalacji; karta gwarancyjna znak zgodności z CUDO, TCO Displays 5, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, RoHS, WEEE, EIZO Eco Products 2009 kable: zasilający, sygnałowe (DVI-D DVI-D; DVI-I D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for LCD i EIZO ScreenSlicer, instrukcja obsługi, profil ICC); instrukcja instalacji; karta gwarancyjna znak zgodności z CUDO, TCO 03, TÜV/Ergonomics (włącznie z ISO ), TÜV/GS, c-tick, CE, CB, UL (ctüvus), CSA (ctüvus), FCC-B, Canadian ICES-003-B, TÜV/S, VCCI-B, RoHS, WEEE, EIZO Eco Products 2009 kable: zasilający, sygnałowe (DVI-D DVI-D; DVI-I D-Sub mini 15 pin), USB; EIZO LCD Utility Disk (oprogramowanie ScreenManager Pro for LCD i EIZO ScreenSliver, instrukcja obsługi, profil ICC); instrukcja instalacji; karta gwarancyjna Gwarancja 5 lat 5 lat 5 lat 1 2 Średnie czasy reakcji dla przejść między odcieniami szarości 31, 63, 95, 127, 159, 151, 191 oraz 223. Brak obsługi sygnału audio. 3 Informacje odnośnie kompatybilności złącza DisplayPort umieszczone są na stronie 4 Do korzystania z funkcji Auto FineContrast wymagane jest połączenie monitora z komputerem dołączonym w zestawie kablem USB oraz instalacja oprogramowania ScreenManager Pro for LCD. 11
