1 PL MasterCut Pielęgnacja terenu Kosiarka bijakowa i mulczarka Kosiarka VN MasterCut odznacza się płynnością pracy i siłą, a ponadto trwałością typową dla firmy Vogel Noot oraz komfortem obsługi. W bardzo krótkim czasie rozdrabnia ona resztki roślin i optymalnie przygotowuje grunt do nowej uprawy lub nawożenia. Szeroka paleta typów i różne wyposażenie dodatkowe urządzeń MasterCut umożliwia różnorodne zastosowania. Idealna do żywopłotów, odłogów, pastwisk, hal, rowów, skarp, kukurydzy, zbóż, upraw na grządkach, terenów komunalnych i pielęgnacji obejścia. Państwa doradca regionalny: VOGEL&NOOT LANDMASCHINEN GMBH & CO KG A-8661 Wartberg/Mürztal Tel. +43 (0) 3858/605-0 Faks +43 (0) 3858/ info@vogel-noot.net UD

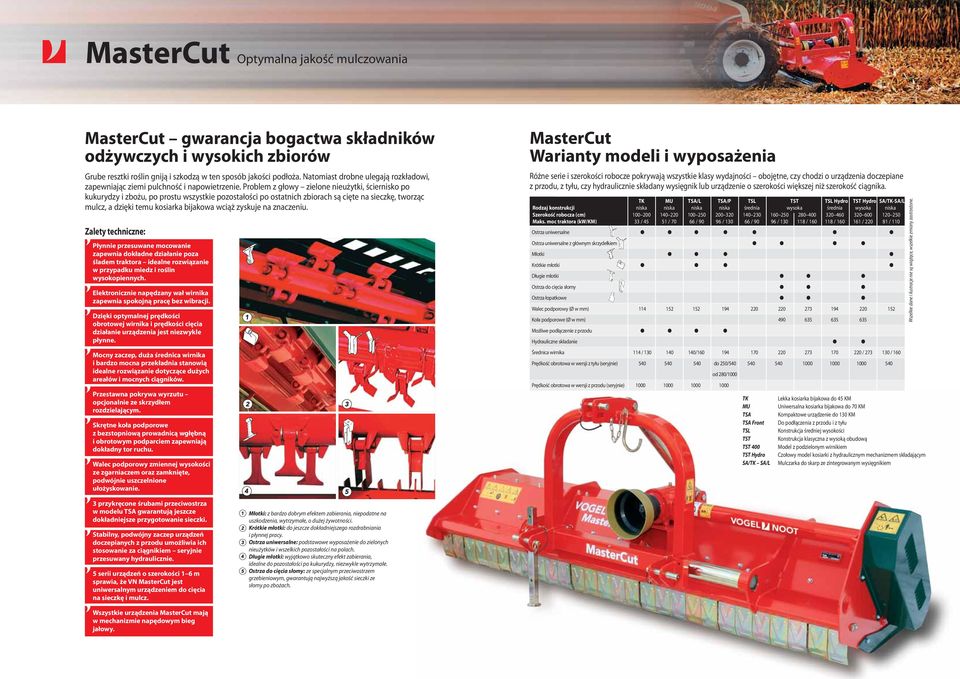

2 MasterCut Optymalna jakość mulczowania MasterCut gwarancja bogactwa składników odżywczych i wysokich zbiorów Grube resztki roślin gniją i szkodzą w ten sposób jakości podłoża. Natomiast drobne ulegają rozkładowi, zapewniając ziemi pulchność i napowietrzenie. Problem z głowy zielone nieużytki, ściernisko po kukurydzy i zbożu, po prostu wszystkie pozostałości po ostatnich zbiorach są cięte na sieczkę, tworząc mulcz, a dzięki temu kosiarka bijakowa wciąż zyskuje na znaczeniu. Zalety techniczne: Płynnie przesuwane mocowanie zapewnia dokładne działanie poza śladem traktora idealne rozwiązanie w przypadku miedz i roślin wysokopiennych. Elektronicznie napędzany wał wirnika zapewnia spokojną pracę bez wibracji. Dzięki optymalnej prędkości obrotowej wirnika i prędkości cięcia działanie urządzenia jest niezwykle płynne. Mocny zaczep, duża średnica wirnika i bardzo mocna przekładnia stanowią idealne rozwiązanie dotyczące dużych areałów i mocnych ciągników. Przestawna pokrywa wyrzutu opcjonalnie ze skrzydłem rozdzielającym. Skrętne koła podporowe z bezstopniową prowadnicą wgłębną i obrotowym podparciem zapewniają dokładny tor ruchu. Walec podporowy zmiennej wysokości ze zgarniaczem oraz zamknięte, podwójnie uszczelnione ułożyskowanie. MasterCut Warianty modeli i wyposażenia Różne serie i szerokości robocze pokrywają wszystkie klasy wydajności obojętne, czy chodzi o urządzenia doczepiane z przodu, z tyłu, czy hydraulicznie składany wysięgnik lub urządzenie o szerokości większej niż szerokość ciągnika. TK MU TSA/L TSA/P TSL TST TSL Hydro TST Hydro SA/TK-SA/L Rodzaj konstrukcji niska niska niska niska średnia wysoka średnia wysoka niska Maks. moc traktora (kw/km) 33 / / / / / / / / / / 110 Ostrza uniwersalne Ostrza uniwersalne z głównym skrzydełkiem Młotki Krótkie młotki Długie młotki Ostrza do cięcia słomy Ostrza łopatkowe Walec podporowy (Ø w mm) Koła podporowe (Ø w mm) Możliwe podłączenie z przodu Hydrauliczne składanie Średnica wirnika 114 / / / / 160 Prędkość obrotowa w wersji z tyłu (seryjnie) do 250/ od 280/1000 Prędkość obrotowa w wersji z przodu (seryjnie) TK MU TSA TSA Front TSL TST TST 400 TST Hydro SA/TK SA/L Lekka kosiarka bijakowa do 45 KM Uniwersalna kosiarka bijakowa do 70 KM Kompaktowe urządzenie do 130 KM Do podłączenia z przodu i z tyłu Konstrukcja średniej wysokości Konstrukcja klasyczna z wysoką obudową Model z podzielonym wirnikiem Czołowy model kosiarki z hydraulicznym mechanizmem składającym Mulczarka do skarp ze zintegrowanym wysięgnikiem Wszelkie dane i ilustracje nie są wiążące, wszelkie zmiany zastrzeżone. 3 przykręcone śrubami przeciwostrza w modelu TSA gwarantują jeszcze dokładniejsze przygotowanie sieczki. Stabilny, podwójny zaczep urządzeń doczepianych z przodu umożliwia ich stosowanie za ciągnikiem seryjnie przesuwany hydraulicznie. 5 serii urządzeń o szerokości 1 6 m sprawia, że VN MasterCut jest uniwersalnym urządzeniem do cięcia na sieczkę i mulcz. Młotki: z bardzo dobrym efektem zabierania, niepodatne na uszkodzenia, wytrzymałe, o dużej żywotności. Krótkie młotki: do jeszcze dokładniejszego rozdrabniania i płynnej pracy. Ostrza uniwersalne: podstawowe wyposażenie do zielonych nieużytków i wszelkich pozostałości na polach. Długie młotki: wyjątkowo skuteczny efekt zabierania, idealne do pozostałości po kukurydzy, niezwykle wytrzymałe. Ostrza do cięcia słomy: ze specjalnym przeciwostrzem grzebieniowym, gwarantują najwyższą jakość sieczki ze słomy po zbożach. Wszystkie urządzenia MasterCut mają w mechanizmie napędowym bieg jałowy.

3 MasterCut Przegląd mulczarek MasterCut TK Lekka kosiarka bijakowa przeznaczona do małych traktorów o mocy do 45 KM. Krótka konstrukcja i mały ciężar pasują idealnie do traktorów używanych w górach. Seryjnie z przesuwnym zaczepem montażowym kat. I. MasterCut TSA/L Do traktorów o mocy do 90 KM jest przeznaczony model TSA/L z różną szerokością roboczą, do 2,50 m, z seryjnie montowanym przesuwnym zaczepem montażowym. 3 przykręcone przeciwostrza umożliwiają doskonałe rozdrabnianie wszelkich resztek roślin. Model dostępny również w wersji montowanej z przodu i wyposażonej w stabilny podwójny zaczep. TK Lekka kosiarka bijakowa do 45 KM Kompaktowa mulczarka TSA/L do 90 KM MasterCut MU Ta uniwersalna kosiarka bijakowa, przeznaczona do traktorów o mocy do 70 KM, jest dostępna w wersji montowanej z tyłu lub w wersji stosowanej z przodu albo z tyłu. 3 przeciwostrza zapewniają bardzo dobrą jakość pracy. Zaczep montażowy kat. II jest przesuwany bezstopniowo, na życzenie również hydraulicznie. Uniwersalna kosiarka bijakowa MU do 70 KM TK Front Zaczep można stosować z przodu i z tyłu, seryjny wał przekaźnika napędu Mulczarka TSA/P do 130 KM MasterCut TSA/P Czołowy model mulczarki do 130 KM z bardzo mocną przekładnią i obudową. Wirnik o średnicy 194 mm gwarantuje bardzo dobry efekt zabierania i umożliwia optymalne rozdrabnianie. Ten najlepszy model jest przeznaczony również dla ośrodków maszynowych. Dostępny jako model montowany z tyłu lub jako mulczarka montowana z przodu lub z tyłu, z podwójnym hydraulicznie przesuwanym zaczepem MU Front Mulczarki z pojedynczym przekładanym zaczepem lub kompaktowym zaczepem podwójnym. Hydraulicznie przesuwany zaczep we wszystkich typach 3 przeciwostrza w modelach MU i TSA Elementy do usuwania łodyg w modelu TSA Przesuwna tylna pokrywa w modelach MU i TSA (wersja montowana z tyłu)

4 MasterCut Przegląd kosiarek MasterCut TSL Średniej wysokości konstrukcja świetnie nadaje się zarówno do pracy na polu, jak i na zielonych nieużytkach. Świetne dopasowanie dzięki przesuwnej tylnej pokrywie, bezstopniowo regulowanym bokom i optymalnej głębokości pracy z dużym walcem podporowym. Uniwersalne ostrza zapewniają bardzo dobre rozdrabnianie. Kosiarka uniwersalna TSL do 90 KM MasterCut TSТ Klasyczna kosiarka z wysoką obudową to kompaktowe urządzenie polowe. Z bezstopniowo przesuwanym mechanicznie lub hydraulicznie zaczepem montażowym. Zmienna wysokość kół lub walca podporowego umożliwia równomierną pozycję roboczą. Ostrza uniwersalne, ostrza do cięcia słomy, łopatki do kukurydzy lub długie młotki zapewniają optymalne rozdrabnianie. Przesuwna tylna pokrywa, wyposażona również w skrzydło rozdzielające. Kosiarki TST MasterCut są bardzo odporne i gwarantują najwyższą siłę roboczą. MasterCut Hydro Najlepszy model kosiarki wymaga pomimo dużej szerokości roboczej dzięki hydraulicznemu składaniu jedynie szerokości transportowej 2,50 m. Daje to pełne bezpieczeństwo również w ruchu drogowym. Automatyczną blokadę do transportu można obsługiwać również z ciągnika. Dwa agregaty kosiarki gwarantują optymalną siłę urządzenia. W wyposażeniu seryjnym dwa napędy i oświetlenie. Urządzenie to dzięki odporności jest szczególnie doceniane w dużych zakładach. TSL/TST Hydro do 220 KM Kosiarka kompaktowa TST do 160 KM MasterCut TST 400 Model dostępny również z nieruchomym zaczepem, podwójnym napędem i dwoma wspornikami od szerokości roboczej 280. Podzielony wirnik seryjnie w modelach TST 320 i TST 400. Również w nich pokrywa tylna jest przesuwna, co zapewnia najlepszą jakość mulczowania w przypadku najróżniejszych resztek roślin. Walec podporowy o zmiennej wysokości ze zgarniaczem Przesuwne koła podporowe z obrotowym podparciem Hydrauliczne przesuwanie w 3 punktach Hydrauliczne przesuwanie tylnej klapy

5 MasterCut Połączona mulczarka z wysięgnikiem bocznym, przeznaczona do terenów komunalnych i rolnictwa MasterCut SA/TK Płynnie działająca mulczarka z wysięgnikiem bocznym z agregatem kosiarki TK. Niska masa umożliwia doskonałą pracę również z mniejszymi traktorami. Idealna do wszechstronnych prac w rowach, na skarpach, przy żywopłotach, na nieużytkach, przy uprawach na grządkach itp. Zabezpieczenie przed dojazdem do dyspozycji są dwa systemy 1. Amortyzacja przy dojechaniu, wychwytuje uderzenia i chroni w ten sposób cylinder wychylny. 2. Optymalne bezpieczeństwo zapewnia hydrauliczno- -pneumatyczne zabezpieczenie przed dojazdem. Przy odpowiednim oporze rama teleskopu wychyla się w tył i cylinder hydrauliczny powoduje automatyczne cofnięcie. SA/TK do 70 KM Przegląd mulczarek do skarp MasterCut Dane techniczne SA/L do 110 KM MasterCut SA/TK Kompaktowa mulczarka z wysięgnikiem bocznym z agregatem TSA/L, przeznaczona do pracy na terenach komunalnych i w rolnictwie. Duży zakres wychylenia umożliwia pracę bezpośrednio z drogi. Uniwersalne możliwości stosowania i różne narzędzia czynią z modelu MasterCut SA/L doskonałe urządzenie wszechstronne. Mulczarki z wysięgnikiem bocznym MasterCut można wyposażyć również w przekładnię zewnętrzną, co powoduje rozszerzenie zakresu roboczego poza ślad traktora. Typ Szerokość Szerokość Moc Masa Liczba Liczba (szt.) Wał Prędkość robocza łączna ciągnika tył pasków ostrzy/ wirnika obrotowa klinowych młotki/ wirnika przy cm cm min. (kw/km) kg szt. małe młotki Ø mm 540 obr./min SA/TK / / 14 / SA/TK / / 16 / SA/TK / / 18 / SA/TK / / 20 / SA/L / / 14 / SA/L / / 16 / SA/L / / 18 / SA/L / / 20 / SA/L / / 22 / Zakres wychylenia MasterCut SA/TK i SA/L Dane techniczne SA/TK i SA/L z przekładnią wewnętrzną SA/TK i SA/L z przekładnią zewnętrzną Typ k m A mm B mm C mm D mm E mm F mm L mm SA/TK / / SA/TK / / SA/TK / / SA/TK / / SA/L SA/L SA/L SA/L SA/L Źadne dane i ilustracje nie są wiążące, wszelkie zmiany zastrzeżone.

6 MasterCut Wyposażenie sprawia, że jest jedyny w swoim rodzaju Najważniejsze szczegóły i wyposażenie dodatkowe Oświetlenie z tabliczkami ostrzegawczymi Precyzyjny wał wirnika, wyważony elektronicznie Tarcza tnąca modelu TSA z czujnikiem i dozowaniem oleju Opatentowany zaczep montażowy typu kombi w modelu MasterCut Hydro umożliwia przezbrojenie kosiarki na bronę wirnikową bez użycia narzędzi. Zaczep montażowy do dwóch urządzeń tylko w firmie Vogel & Noot. Dodatkowa płyta chroni obudowę mulczarki Uchwyt pośrodku w modelach TK, MU, TSA idealny do niektórych upraw na grządkach Druga szyna zbieraka w modelu TSA Front Przegląd kosiarek i mulczarek MasterCut Dane techniczne Typ Szerokość Szerokość Moc Masa Liczba Liczba (szt.) Wał Prędkość obro- Przesunięcie łączna transportowa ciągnika tył/przód pasków ostrzy Y/ wirnika towa wirnika w bok robocza klinowych młotki/ Ø przy 540 / 1000 cm cm min. (kw/km) kg szt. małe młotki mm obr./min mm Mulczarki TK TK/F TK / / / 12 / / 2500 ± 105 TK / / / 14 / / 2500 ± 105 TK / / / 16 / / 2500 ± 105 TK / / / 18 / / 2500 ± 105 TK / / / 20 / / 2500 ± 105 TK / / / 22 / / 2500 ± 105 Mulczarki MU MU/F MU / / / 16 / / 1728 ± 125 MU / / / 18 / / 1728 ± 200 MU / / / 20 / / 1728 ± 200 MU / / / 22 / / 1728 ± 200 MU / / / 24 / / 1728 ± 200 Mulczarki TSA/L TSAF/L TSA/L / / / 8 / / 1728 ± 62,5 TSA/L / / / 10 / / 1728 ± 125 TSA/L / / / 12 / / 1728 ± 125 TSA/L / / / 14 / / 1728 ± 200 TSA/L / / / 16 / / 1728 ± 200 TSA/L / / / 18 / / 1728 ± 200 TSA/L / / / 20 / / 1728 ± 200 TSA/L / / / 22 / / 1728 ± 200 Mulczarki TSA/P TSAF/P TSA/P / / / 18 / / 1728 ±200 TSA/P / / / 20 / / 1728 ± 200 TSA/P / / / 22 / / 1728 ± 200 TSA/P / / / 24 / / 1728 ± 200 TSA/P / / / 28 / / 1728 ± 200 TSA/P / / / 32 / / 1728 ± 200 Kosiarki TSL TSL / / / / ± 125 TSL / / / / ± 125 TSL / / / / ± 125 TSL / / / / ± 125 TSL / / / / ± 125 Kosiarki TST TST / / 18 / / 1728 ± 125 TST / / 22 / / 1728 ± 125 TST / / 24 / / 1728 ± 125 TST / / 26 / / 1728 ± 125 TST / / 30 / / 1728 ± 125 TST / / 34 / / 1728 ± 125 TST / / 36 / / 1728 ± 125 TST 320 DT1) / / 40 / / 1728 TST 400 DT1) / / 48 / / 1800 Składane kosiarki Hydro TSL-V / / / 168 / 1750 TSL-V / / / 168 / 1750 TSL-V / / / 168 / 1750 TSL-V / / / / 1750 TSL-V / / / / 1750 TSL-V / / / / 1750 TSL-V / / / / 1750 TSL-V / / / / ) obustronny napęd za pomocą pasków klinowych i podzielony wirnik Prędkość obrotowa wału przekaźnika: TSA i TST do 250 seryjnie 540 obr./min (1000 na życzenie) TSA i TST od 280 seryjnie 1000 obr./min (540 na życzenie) TK, MU, TSA Front seryjnie 1000 obr./min (540 na życzenie) Źadne dane i ilustracje nie są wiążące, wszelkie zmiany zastrzeżone.
