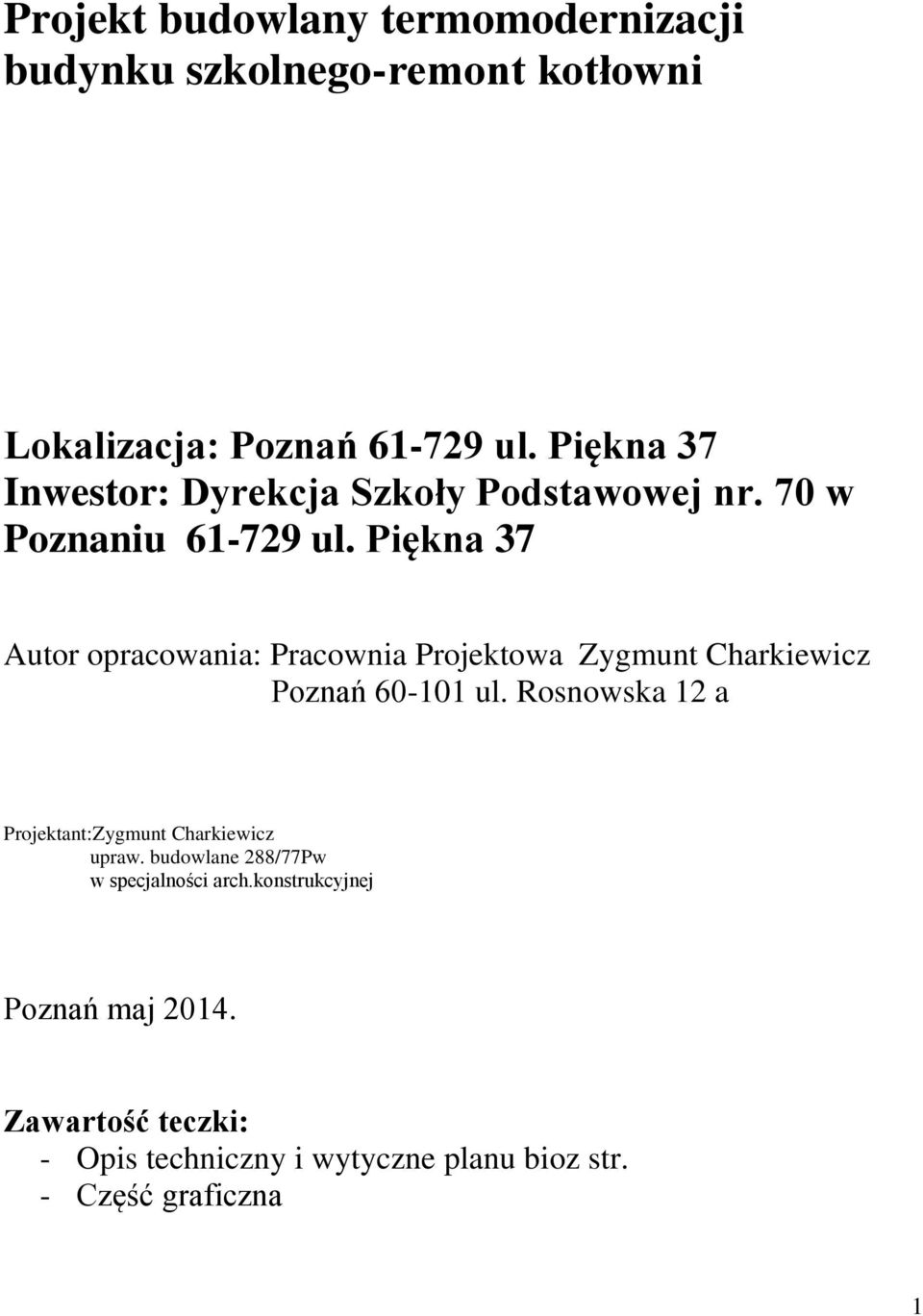

1 Projekt budowlany termomodernizacji budynku szkolnego-remont kotłowni Lokalizacja: Poznań ul. Piękna 37 Inwestor: Dyrekcja Szkoły Podstawowej nr. 70 w Poznaniu ul. Piękna 37 Autor opracowania: Pracownia Projektowa Zygmunt Charkiewicz Poznań ul. Rosnowska 12 a Projektant:Zygmunt Charkiewicz upraw. budowlane 288/77Pw w specjalności arch.konstrukcyjnej Poznań maj Zawartość teczki: - Opis techniczny i wytyczne planu bioz str. - Część graficzna 1

2 Opis techniczny do projektu wykonania remontu istniejącej kotłowni w budynku szkolnym. Podstawa opracowania: - zlecenie inwestora - dostępna dokumentacja budowlano-konstrukcyjna - wytyczne technologiczne i dokumentacja techniczno-ruchowa urządzeń - wytyczne branżowe - oględziny obiektu i inwentaryzacja budowlano-konstrukcyjna w niezbędnym zakresie - informacje inwestora i dostępna dokumentacja budynku - obowiązujące przepisy Prawa Budowlanego, normy, literatura branżowa i informatory techniczne. Przedmiot opracowania: 2

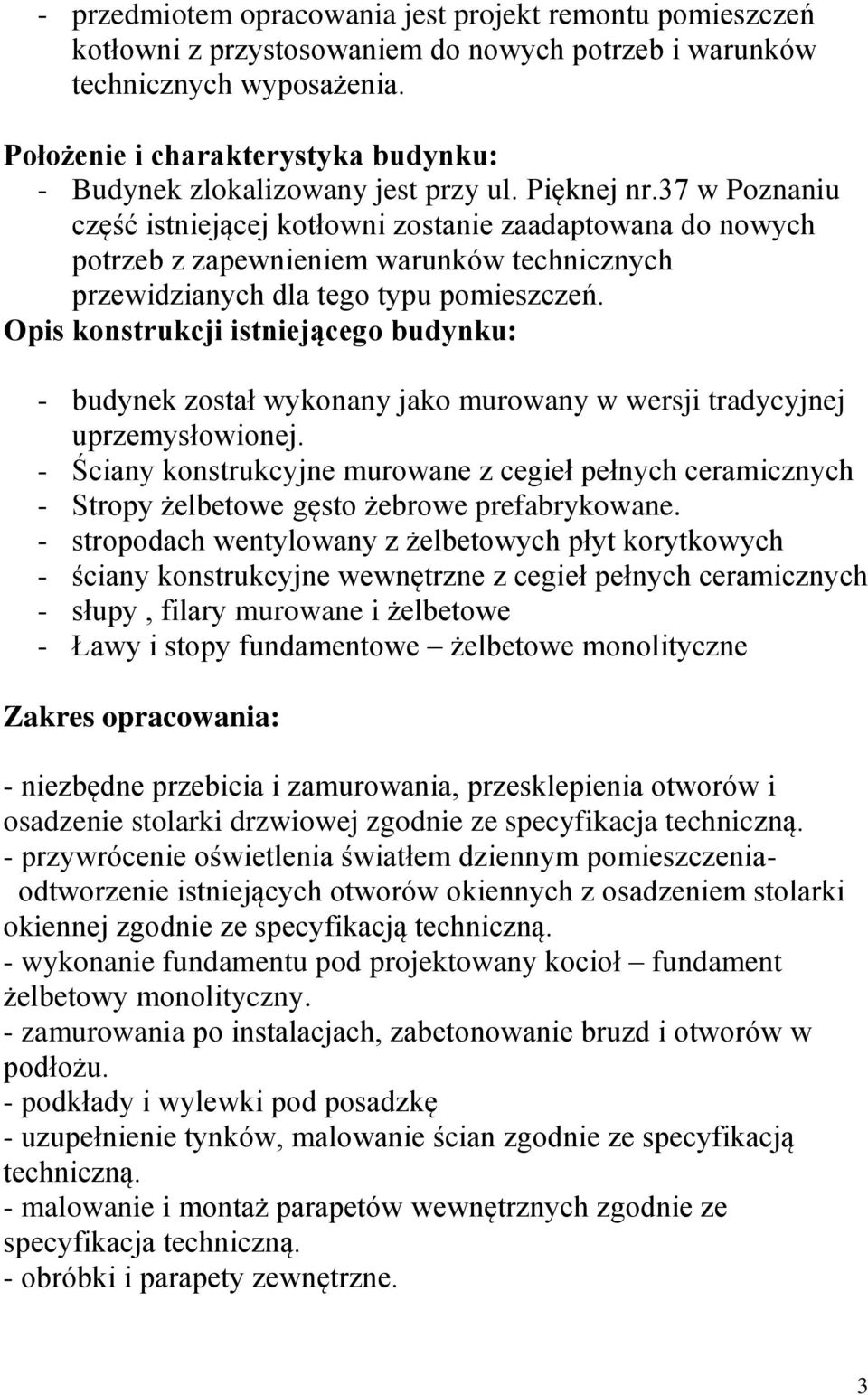

3 - przedmiotem opracowania jest projekt remontu pomieszczeń kotłowni z przystosowaniem do nowych potrzeb i warunków technicznych wyposażenia. Położenie i charakterystyka budynku: - Budynek zlokalizowany jest przy ul. Pięknej nr.37 w Poznaniu część istniejącej kotłowni zostanie zaadaptowana do nowych potrzeb z zapewnieniem warunków technicznych przewidzianych dla tego typu pomieszczeń. Opis konstrukcji istniejącego budynku: - budynek został wykonany jako murowany w wersji tradycyjnej uprzemysłowionej. - Ściany konstrukcyjne murowane z cegieł pełnych ceramicznych - Stropy żelbetowe gęsto żebrowe prefabrykowane. - stropodach wentylowany z żelbetowych płyt korytkowych - ściany konstrukcyjne wewnętrzne z cegieł pełnych ceramicznych - słupy, filary murowane i żelbetowe - Ławy i stopy fundamentowe żelbetowe monolityczne Zakres opracowania: - niezbędne przebicia i zamurowania, przesklepienia otworów i osadzenie stolarki drzwiowej zgodnie ze specyfikacja techniczną. - przywrócenie oświetlenia światłem dziennym pomieszczeniaodtworzenie istniejących otworów okiennych z osadzeniem stolarki okiennej zgodnie ze specyfikacją techniczną. - wykonanie fundamentu pod projektowany kocioł fundament żelbetowy monolityczny. - zamurowania po instalacjach, zabetonowanie bruzd i otworów w podłożu. - podkłady i wylewki pod posadzkę - uzupełnienie tynków, malowanie ścian zgodnie ze specyfikacją techniczną. - malowanie i montaż parapetów wewnętrznych zgodnie ze specyfikacja techniczną. - obróbki i parapety zewnętrzne. 3

4 Charakterystyka urządzeń Wg/ opracowań branżowych Przyjęte rozwiązania: - fundament pod kocioł zaprojektowano żelbetowy monolityczny z betonu żwirowego klasy B-25( C20/25). Stal zbrojeniowa AIII 34GS dołem krata 20x20 cm. Wszelkie ubytki w istniejącym podłożu powstałe w trakcie robót ziemnych wypełnić chudym betonem. Przebicie w ścianie istniejącej wykonać w następujący sposób: - podstemplować strop z obu stron ściany na długości projektowanego nadproża. - wykuć bruzdę w poziomie projektowanego nadproża i osadzić projektowana belkę dwuteową - belkę starannie podklinować i wypełnić zaprawą przestrzeń nad belką tak by włączyć ją do przejęcia obciążeń. - po stwardnieniu zaprawy identyczną czynność wykonać z drugiej strony ściany. - belki skręcić ze sobą na podporach i w środku rozpiętości śrubami M-10 - po wykonaniu tych czynności można przystąpić do wykucia otworu i przemurowania ościeży. Uwagi końcowe: - wszystkie roboty budowlane, montażowe i remontowe należy wykonać zgodnie z obowiązującymi w tym zakresie normami, przepisami bhp, i p. Póz, pod nadzorem osób uprawnionych do kierowania i nadzorowania tych prac. - W przypadku wątpliwości lub propozycji rozwiązań zamiennych skontaktować się z projektantem. - Należy stosować rozwiązania systemowe i kompleksowe wynikające z przyjętej technologii i rozwiązań materiałowych. 4

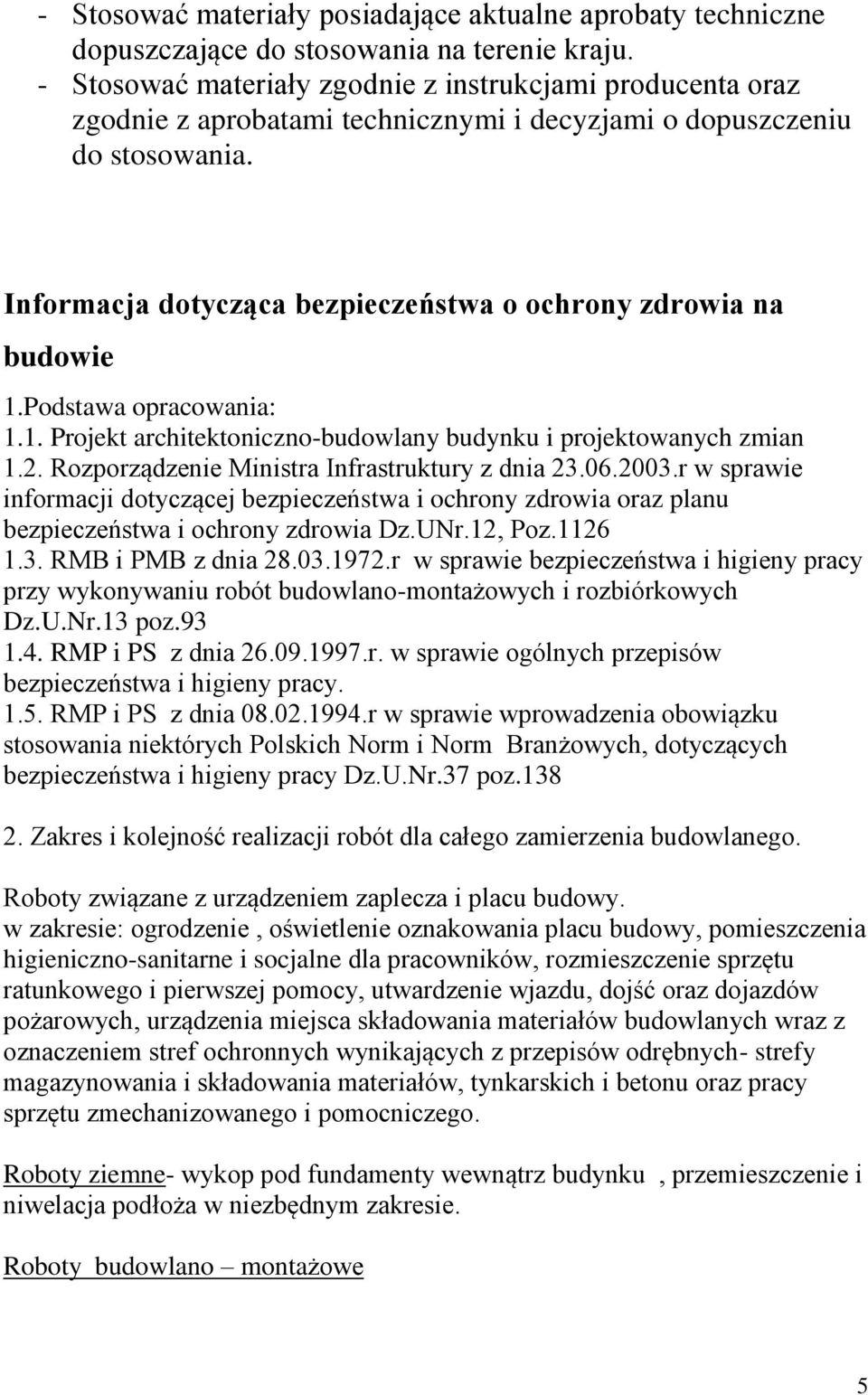

5 - Stosować materiały posiadające aktualne aprobaty techniczne dopuszczające do stosowania na terenie kraju. - Stosować materiały zgodnie z instrukcjami producenta oraz zgodnie z aprobatami technicznymi i decyzjami o dopuszczeniu do stosowania. Informacja dotycząca bezpieczeństwa o ochrony zdrowia na budowie 1.Podstawa opracowania: 1.1. Projekt architektoniczno-budowlany budynku i projektowanych zmian 1.2. Rozporządzenie Ministra Infrastruktury z dnia r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia Dz.UNr.12, Poz RMB i PMB z dnia r w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych i rozbiórkowych Dz.U.Nr.13 poz RMP i PS z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy RMP i PS z dnia r w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm i Norm Branżowych, dotyczących bezpieczeństwa i higieny pracy Dz.U.Nr.37 poz Zakres i kolejność realizacji robót dla całego zamierzenia budowlanego. Roboty związane z urządzeniem zaplecza i placu budowy. w zakresie: ogrodzenie, oświetlenie oznakowania placu budowy, pomieszczenia higieniczno-sanitarne i socjalne dla pracowników, rozmieszczenie sprzętu ratunkowego i pierwszej pomocy, utwardzenie wjazdu, dojść oraz dojazdów pożarowych, urządzenia miejsca składowania materiałów budowlanych wraz z oznaczeniem stref ochronnych wynikających z przepisów odrębnych- strefy magazynowania i składowania materiałów, tynkarskich i betonu oraz pracy sprzętu zmechanizowanego i pomocniczego. Roboty ziemne- wykop pod fundamenty wewnątrz budynku, przemieszczenie i niwelacja podłoża w niezbędnym zakresie. Roboty budowlano montażowe 5

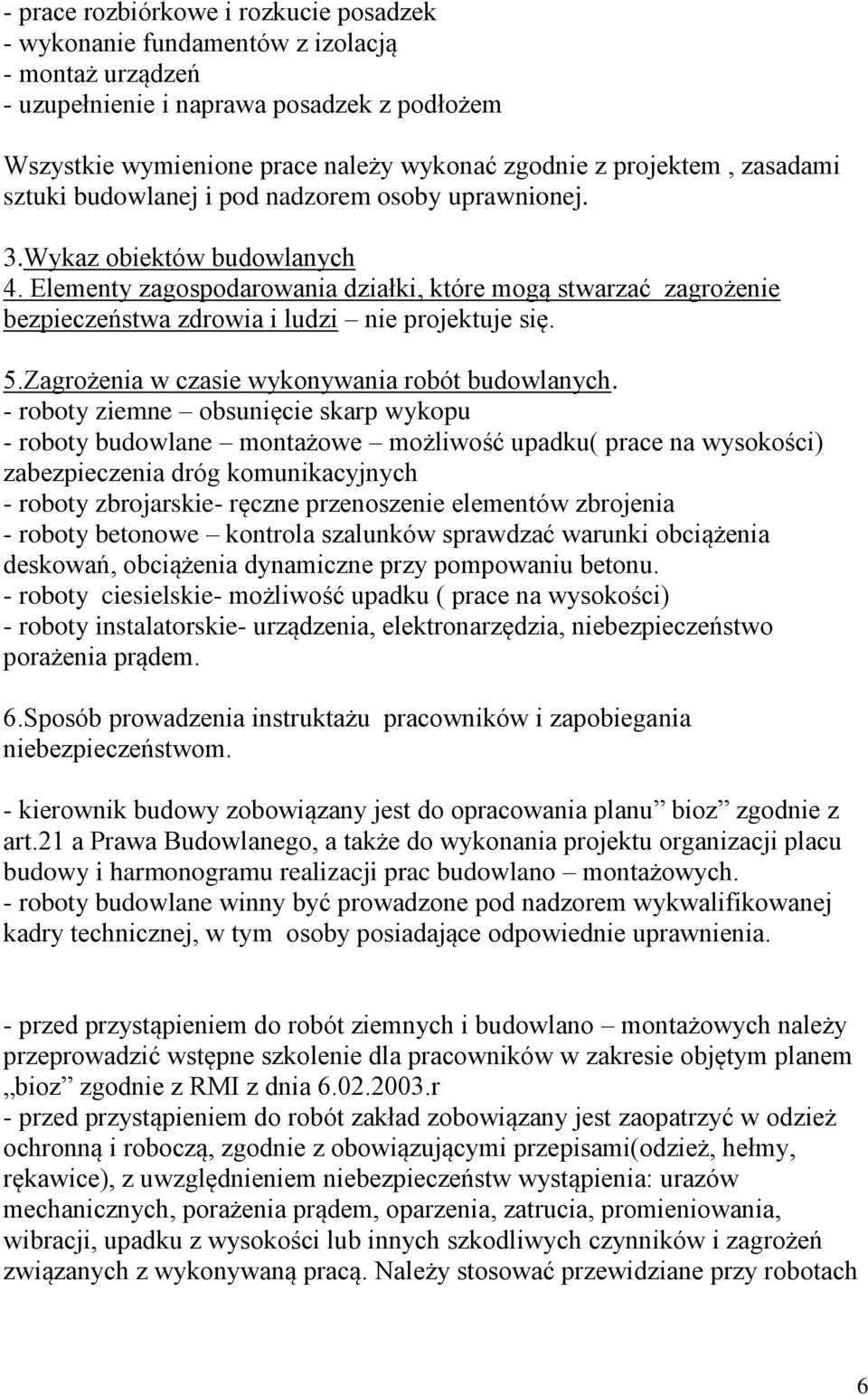

6 - prace rozbiórkowe i rozkucie posadzek - wykonanie fundamentów z izolacją - montaż urządzeń - uzupełnienie i naprawa posadzek z podłożem Wszystkie wymienione prace należy wykonać zgodnie z projektem, zasadami sztuki budowlanej i pod nadzorem osoby uprawnionej. 3.Wykaz obiektów budowlanych 4. Elementy zagospodarowania działki, które mogą stwarzać zagrożenie bezpieczeństwa zdrowia i ludzi nie projektuje się. 5.Zagrożenia w czasie wykonywania robót budowlanych. - roboty ziemne obsunięcie skarp wykopu - roboty budowlane montażowe możliwość upadku( prace na wysokości) zabezpieczenia dróg komunikacyjnych - roboty zbrojarskie- ręczne przenoszenie elementów zbrojenia - roboty betonowe kontrola szalunków sprawdzać warunki obciążenia deskowań, obciążenia dynamiczne przy pompowaniu betonu. - roboty ciesielskie- możliwość upadku ( prace na wysokości) - roboty instalatorskie- urządzenia, elektronarzędzia, niebezpieczeństwo porażenia prądem. 6.Sposób prowadzenia instruktażu pracowników i zapobiegania niebezpieczeństwom. - kierownik budowy zobowiązany jest do opracowania planu bioz zgodnie z art.21 a Prawa Budowlanego, a także do wykonania projektu organizacji placu budowy i harmonogramu realizacji prac budowlano montażowych. - roboty budowlane winny być prowadzone pod nadzorem wykwalifikowanej kadry technicznej, w tym osoby posiadające odpowiednie uprawnienia. - przed przystąpieniem do robót ziemnych i budowlano montażowych należy przeprowadzić wstępne szkolenie dla pracowników w zakresie objętym planem bioz zgodnie z RMI z dnia r - przed przystąpieniem do robót zakład zobowiązany jest zaopatrzyć w odzież ochronną i roboczą, zgodnie z obowiązującymi przepisami(odzież, hełmy, rękawice), z uwzględnieniem niebezpieczeństw wystąpienia: urazów mechanicznych, porażenia prądem, oparzenia, zatrucia, promieniowania, wibracji, upadku z wysokości lub innych szkodliwych czynników i zagrożeń związanych z wykonywaną pracą. Należy stosować przewidziane przy robotach 6

7 urządzenia zabezpieczające i ochronne( np. osłony) Urządzenia powinny być sprawne i posiadać aktualne atesty. - w czasie trwania robót codziennie przeprowadzać dla osób zatrudnionych na budowie instruktaż stanowiskowy, w czasie którego należy omówić sposób prowadzenia robót, występujące i mogące wystąpić zagrożenia oraz sposoby zabezpieczeń. - należy zapewnić stały dostęp pracowników do telefonu alarmowego, wykazu numerów telefonów i adresów najbliższego punktu opieki lekarskiej, straży pożarnej, policji a także apteczki oraz środków i urządzeń przeciw pożarowych. - na budowie powinny się znajdować podręczne środki gaśnicze( gaśnice proszkowe, węże gaśnicze, hydranty, koce gaśnicze) - należy wykonać i oznakować drogi umożliwiające ewakuację, komunikację i dojazd dla wozu straży pożarnej lub karetki pogotowia. Tych dróg i wyjazdów nie wolno zastawiać, a tym bardziej wykorzystywać na cele składowania.- muszą być w każdej chwili dostępne. W opracowania wykorzystano materiały GINB i wydawnictwa Murator Opracował: /-/ Zygmunt Charkiewicz 7
