1 Eko-Technologie eko-technologie.eu Krzysztof Żelazkiewicz ul. Borelowskiego Częstochowa / NIP biuro@eko-technologie.eu Projekt wykonawczy Inwestor: Adres budynku: Temat: Narodowy Bank Polski ul. Świętokrzyska 11/21 Warszawa ul. Świętokrzyska 11/ Warszawa Dz. nr ewid. 3, Obr.50311, jedn. ewid _ Dzielnica Warszawa Śródmieście Centrala przebudowa pomieszczeń na III p. bloku D dla potrzeb DOK. Branża: Sanitarna Projektował: mgr inż. Krzysztof Żelazkiewicz upr. 455/02 Sprawdzający: mgr inż. Jacek Myga upr. 414/02 Data opracowania: Częstochowa

2 BiOZ INFORMACJA O BEZPIECZEŃSTWIE I OCHRONIE ZDROWIA Inwestor: Narodowy Bank Polski ul. Świętokrzyska 11/21 Warszawa Lokalizacja obiektu: ul. Świętokrzyska 11/ Warszawa Dz. nr ewid. 3, Obr.50311, jedn. ewid _ Temat Branża: Dzielnica Warszawa Śródmieście Centrala przebudowa pomieszczeń na III p. bloku D dla potrzeb DOK. Sanitarna 1. Informacje ogólne Budynek administracji publicznej. Roboty związane z instalacją wentylacji mechanicznej: - instalacja przewodów, Roboty związane z instalacją oddymianiem: - wykonanie instalacji zapobiegającej zadymieniu i służącej do usuwania dymu. Roboty związane z instalacją klimatyzacji: - instalacja przewodów, zainstalowaniu klimatyzacji, Roboty związane z instalacją c.o. w budynku polegać będą na : - rozprowadzeniu przewodów, - zainstalowanie grzejników, - demontaż grzejników, - instalacja armatury. Ilość jednocześnie zatrudnionych na budowie pracowników przy wykonywaniu instalacji sanitarnych przewidziano 10 osób. Roboty budowlane wymagają stałego nadzoru technicznego ze strony kierownika budowy i kierownika robót. Przy pracach budowlanych (roboty budowlano montażowe, prace przy obsłudze i konserwacji budowlanego sprzętu zmechanizowanego i pomocniczego oraz na placach składowych materiałów budowlanych na terenie budowy) może być zatrudniony wyłącznie pracownik, który: posiada kwalifikacje przewidziane stosownymi przepisami dla danego stanowiska pracy, został przeszkolony w zakresie przepisów i wymagań BHP, na danym stanowisku pracy Do obowiązków kierownika prowadzącego roboty budowlane należą między innymi: - organizowanie i kierowanie pracami podległych pracowników, - kontroli stanu pozostawienie miejsca pracy w stanie nie stwarzającym zagrożenia.

3 BiOZ - kontroli stanu technicznego stosowanych narzędzi i sprzętu ochrony osobistej pracowników, - przeprowadzenia instruktażu bezpiecznych metod pracy, - dopilnowanie usunięcia narzędzi i materiałów po skończonej pracy; Wszyscy pracownicy zatrudnieni na budowie powinni posiadać dokument stwierdzający aktualne szkolenie BHP oraz aktualne badania lekarskie dopuszczające pracownika do wykonywania określonych prac budowlanych zgodnych z jego kwalifikacjami zawodowymi, z badaniami do pracy na wysokości włącznie. Przed przystąpieniem do prac budowlanych kierownik budowy powinien przeprowadzić dodatkowe szkolenie całej załogi odnośnie specyfiki konkretnej budowy: odnośnie sprzętu który będzie użyty, ewentualnych zagrożeń i niebezpieczeństw, wymogów i ograniczeń. 2. Zalecenia Przed przystąpieniem do wykonania robót budowlanych należy wykonać wszystkie niezbędne zabezpieczenia: - oznakowanie i ogrodzenie terenu - zgromadzenie potrzebnych narzędzi i sprzętu - zainstalowanie niezbędnych urządzeń. Nie można wykonywać prac bez odpowiedniego zabezpieczenia osoby wykonującej te prace. Miejsca i powierzchnię wykonywania przedmiotowych robót należy zabezpieczyć pod względem wysokości oraz bezpośredniego sąsiedztwa kabli energetycznych i elektroenergetycznych. Roboty budowlane należy prowadzić zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 06 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. 2003, nr 47, poz. 401), Rozporządzeniem Ministra Infrastruktury z dnia 15 czerwca 2002 r., o warunkach technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75/02 poz. 690) oraz PN-B-10736:1999 Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Przed dopuszczeniem pracownika do pracy, zakład zobowiązany jest zaopatrzyć go w odzież ochronną i roboczą, zgodnie z obowiązującymi w tym zakresie przepisami oraz okulary ochronne, rękawice, obuwie ochronne, pasy bezpieczeństwa przy pracy na wysokości i inne. Sprzęt ochronny oraz narzędzia powinny posiadać aktualne atesty oraz instrukcje określające sposób ich użytkowania. Wszystkie przejścia i przejazdy powinny być drożne, pozbawione jakichkolwiek przeszkód (deski, gruz itp.). Wszystkie prace należy prowadzić pod nadzorem osoby posiadającej uprawnienia budowlane do kierowania pracami budowlanymi, po uprzednim wydaniu pracownikom środków zabezpieczających i przeprowadzeniu instruktażu obejmującego podział prac, kolejność wykonywanych zadać, wymogów bezpieczeństwa i higieny pracy.

4 BiOZ Przy obsłudze urządzeń transportu zmechanizowanego mogą być zatrudnione tylko osoby o kwalifikacjach właściwych do obsługi określonego urządzenia. Plac budowy powinien być zaopatrzony w podstawowe urządzenia gaśnicze w postaci gaśnic proszkowych, koców p.poż, piasku, szpadli. Drogi ewakuacyjne prowadzące bezpośrednio na teren otwartej przestrzeni powinny być drożne nie zablokowane żadnymi urządzeniami czy materiałami budowlanymi. Pracownicy narażeni na urazy mechaniczne, porażenia prądem, upadki z wysokości, oparzenia, zatrucia, wibrację oraz inne szkodliwe czynniki i zagrożenia związane z wykonywaną pracą, powinni być zaopatrzeni w sprzęt ochrony osobistej. Sprzęt ten winien posiadać stosowne atesty i certyfikaty. Na budowie powinien być urządzony punkt pierwszej pomocy obsługiwany przez wyszkolonych w tym zakresie pracowników. Na budowie powinna być umieszczona tablica informacyjna z wykazem ważnych telefonów takich jak: Pogotowie Ratunkowe, Straż Pożarna, Policja 3. Warunki techniczne wykonania robót budowlanych Wszystkie roboty budowlano montażowe należy wykonać: zgodnie z projektem budowlanym, zatwierdzonym w odpowiednich urzędach i instytucjach, zgodnie z przepisami Prawa Budowlanego, zgodnie z przepisami BHP, pod nadzorem i kierunkiem osób z odpowiednimi uprawnieniami budowlanymi. Opracował: mgr inż. Krzysztof Żelazkiewicz

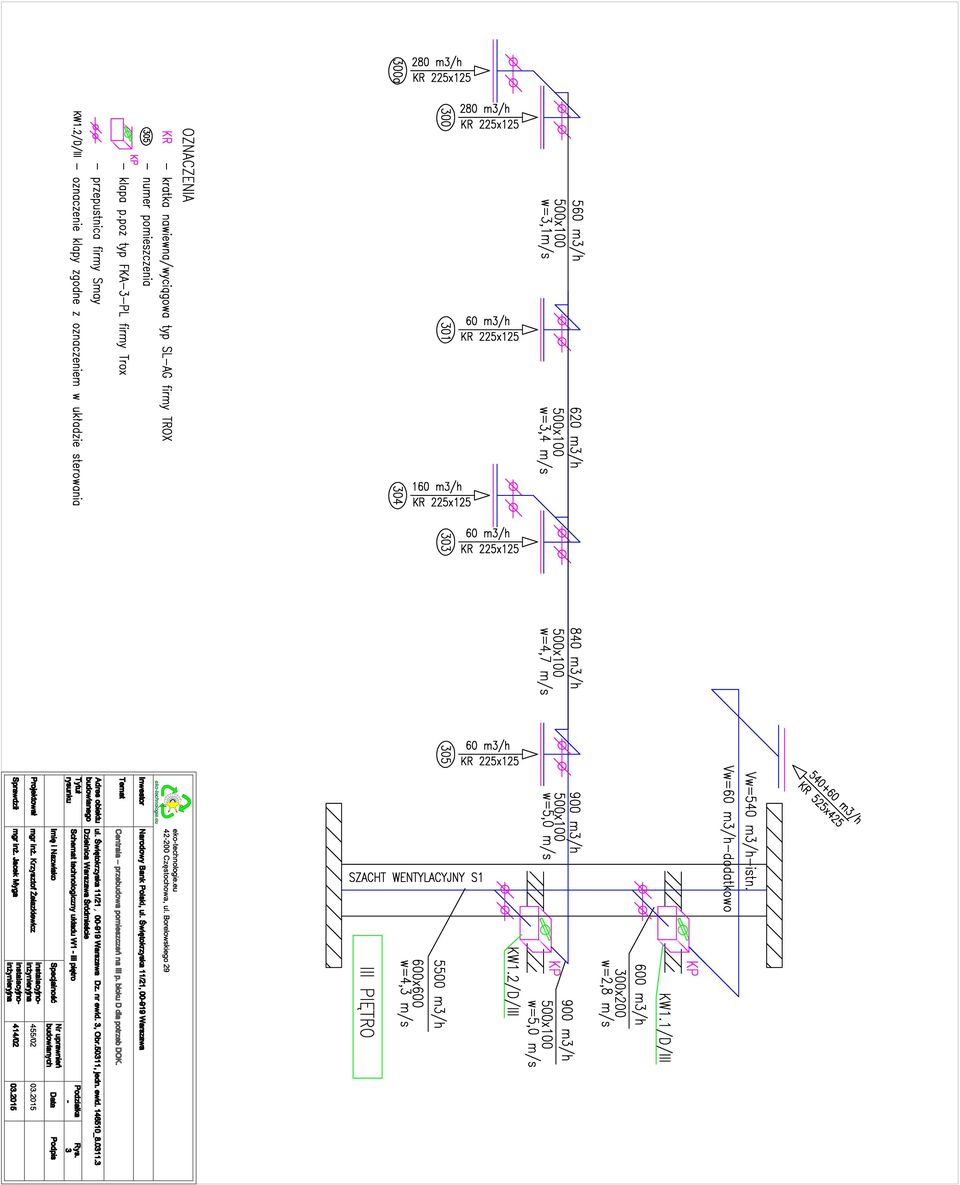

5 - PROJEKT WYKONAWCZY - ZAWARTOŚĆ OPRACOWANIA Opis techniczny: 1. Cel, zakres i podstawa opracowania 2. Opis istniejącego zagospodarowania terenu 3. Opis rozwiązań projektowych 4. Uwagi końcowe Cześć rysunkowa: 1. Rys. 1 Instalacje sanitarne - rzut (skala 1 : 50) 2. Rys. 2 Schemat technologiczny układu N1 III piętro - 3. Rys. 3 Schemat technologiczny układu W1 III piętro - 4. Rys. 4 Schemat technologiczny instalacji oddymiającej III piętro - WSZELKIE PRAWA ZASTRZEŻONE. NINIEJSZA DOKUMENTACJA STANOWI WŁASNOŚĆ PRACOWNI PROJEKTOWEJ eko-technologie.eu I MOŻE BYĆ WYKORZYSTYWANA TYLKO ZGODNIE Z ZAMÓWIENIEM. WYPOŻYCZANIE, KOPIOWANIE (W CAŁOŚCI LUB FRAGMENTARYCZNIE) I INNE FORMY PRZETWARZANIA WYMAGAJĄ PISEMNEJ ZGODY BIURA. eko-technologie Krzysztof Żelazkiewicz ul.borelowskiego 29, Częstochowa tel./fax

6 - PROJEKT WYKONAWCZY - 1. CEL, ZAKRES I PODSTAWA OPRACOWANIA Celem opracowania jest sporządzenie projektu wykonawczego przebudowy pomieszczeń na III p. bloku D dla potrzeb DOK w Warszawie przy ul. Świętokrzyskiej 11/21. Zakres opracowania został określony w Umowie z Inwestorem o wykonanie prac projektowych dotyczących realizacji I etapu ww. zadania. Niniejsze opracowanie zawiera projekt przebudowy pomieszczeń w zakresie branży instalacji sanitarnych. Podstawę do wykonania niniejszego opracowania stanowią: plan inwestycji NBP na rok 2014 Centrala Przebudowa pomieszczeń na III p. bloku D dla potrzeb DOK, umowa z Inwestorem nr NBP-DZP-PO-VC z dnia r., wizje lokalne, uzgodnienia z Inwestorem i Użytkownikiem, obowiązujące normy i normatywy, specyfikacja Istotnych Warunków Zamówienia z załącznikami, inwentaryzacja budowlana. 2. Opis istniejącego zagospodarowania terenu Przedmiot opracowania stanowi część budynku zlokalizowanego na terenie położonym przy ul. Świętokrzyskiej 11/21. Budynek, w którym znajdują się objęte opracowaniem pomieszczenia położony są w części północnej terenu Inwestora. Jest to teren w pełni uzbrojony, w większości utwardzony. Budynek złożony z połączonych ze sobą prostokątów w formie litery H. Wejście główne znajduje się przy ul. Świętokrzyskiej. Zjazd na teren Inwestora i obsługa parkingowa obiektu również odbywa się z ulicy Świętokrzyskiej. eko-technologie Krzysztof Żelazkiewicz ul.borelowskiego 29, Częstochowa tel./fax

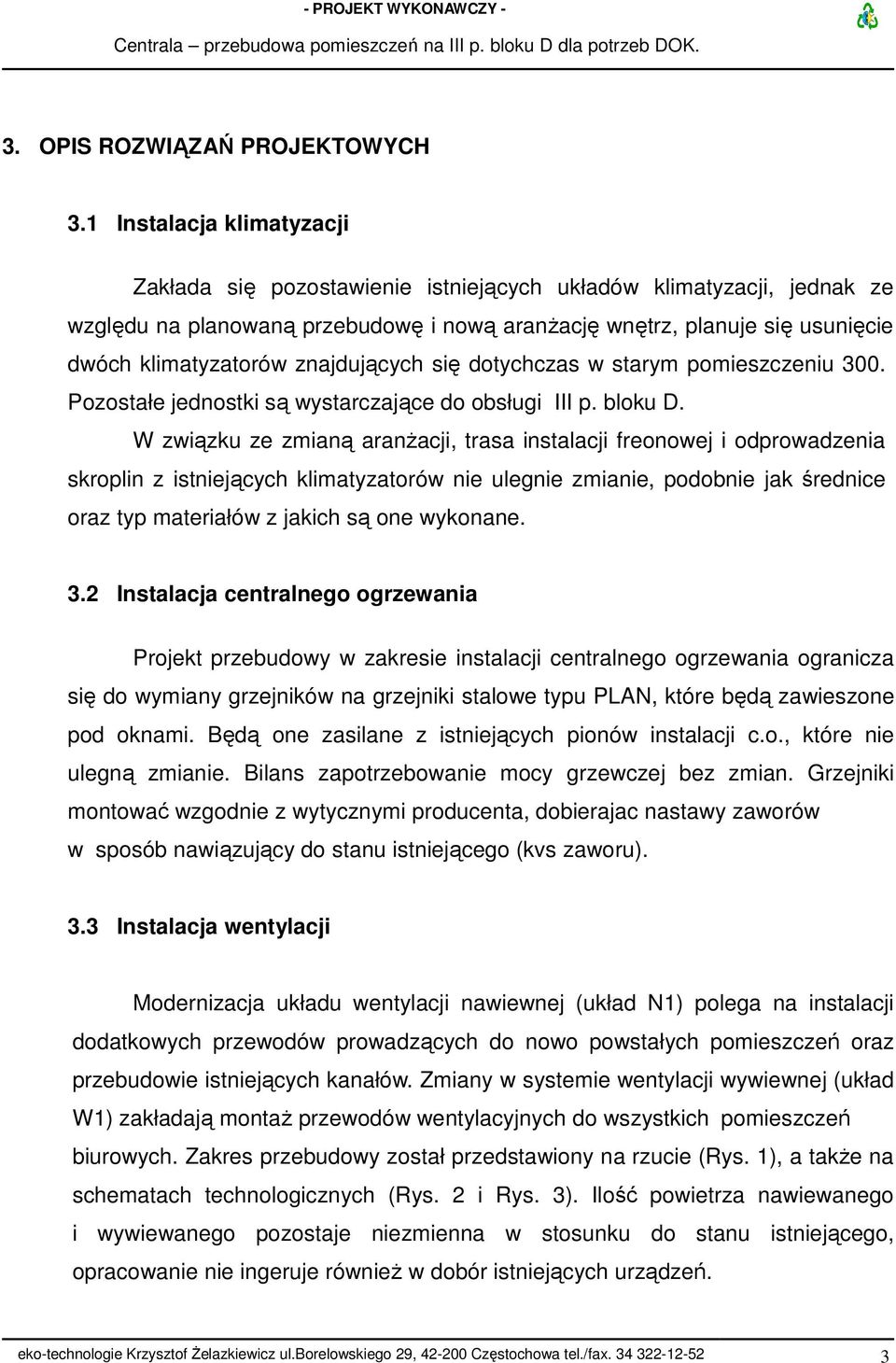

7 - PROJEKT WYKONAWCZY - 3. OPIS ROZWIĄZAŃ PROJEKTOWYCH 3.1 Instalacja klimatyzacji Zakłada się pozostawienie istniejących układów klimatyzacji, jednak ze względu na planowaną przebudowę i nową aranżację wnętrz, planuje się usunięcie dwóch klimatyzatorów znajdujących się dotychczas w starym pomieszczeniu 300. Pozostałe jednostki są wystarczające do obsługi III p. bloku D. W związku ze zmianą aranżacji, trasa instalacji freonowej i odprowadzenia skroplin z istniejących klimatyzatorów nie ulegnie zmianie, podobnie jak średnice oraz typ materiałów z jakich są one wykonane. 3.2 Instalacja centralnego ogrzewania Projekt przebudowy w zakresie instalacji centralnego ogrzewania ogranicza się do wymiany grzejników na grzejniki stalowe typu PLAN, które będą zawieszone pod oknami. Będą one zasilane z istniejących pionów instalacji c.o., które nie ulegną zmianie. Bilans zapotrzebowanie mocy grzewczej bez zmian. Grzejniki montować wzgodnie z wytycznymi producenta, dobierajac nastawy zaworów w sposób nawiązujący do stanu istniejącego (kvs zaworu). 3.3 Instalacja wentylacji Modernizacja układu wentylacji nawiewnej (układ N1) polega na instalacji dodatkowych przewodów prowadzących do nowo powstałych pomieszczeń oraz przebudowie istniejących kanałów. Zmiany w systemie wentylacji wywiewnej (układ W1) zakładają montaż przewodów wentylacyjnych do wszystkich pomieszczeń biurowych. Zakres przebudowy został przedstawiony na rzucie (Rys. 1), a także na schematach technologicznych (Rys. 2 i Rys. 3). Ilość powietrza nawiewanego i wywiewanego pozostaje niezmienna w stosunku do stanu istniejącego, opracowanie nie ingeruje również w dobór istniejących urządzeń. eko-technologie Krzysztof Żelazkiewicz ul.borelowskiego 29, Częstochowa tel./fax

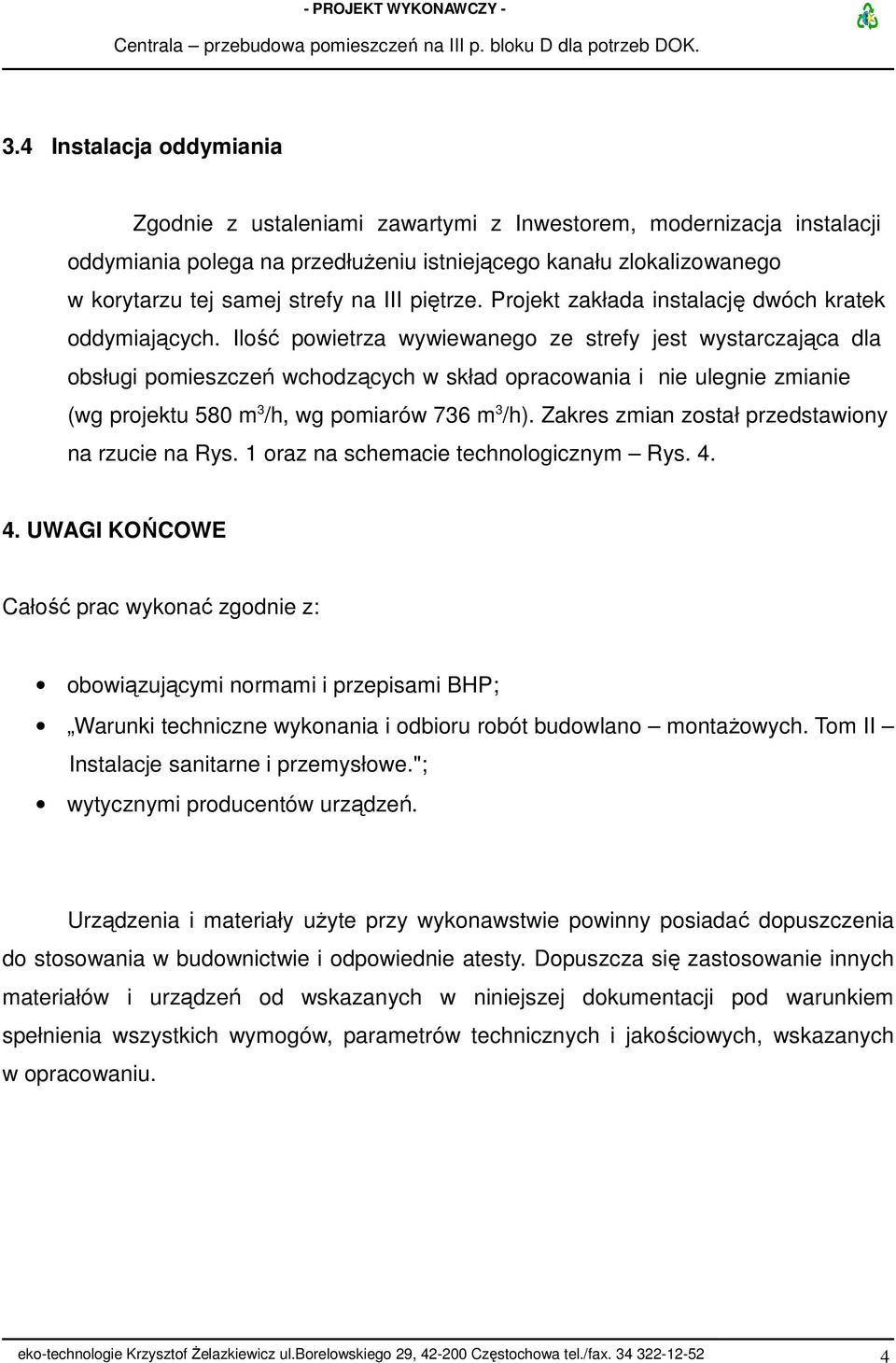

8 - PROJEKT WYKONAWCZY Instalacja oddymiania Zgodnie z ustaleniami zawartymi z Inwestorem, modernizacja instalacji oddymiania polega na przedłużeniu istniejącego kanału zlokalizowanego w korytarzu tej samej strefy na III piętrze. Projekt zakłada instalację dwóch kratek oddymiających. Ilość powietrza wywiewanego ze strefy jest wystarczająca dla obsługi pomieszczeń wchodzących w skład opracowania i nie ulegnie zmianie (wg projektu 580 m 3 /h, wg pomiarów 736 m 3 /h). Zakres zmian został przedstawiony na rzucie na Rys. 1 oraz na schemacie technologicznym Rys UWAGI KOŃCOWE Całość prac wykonać zgodnie z: obowiązującymi normami i przepisami BHP; Warunki techniczne wykonania i odbioru robót budowlano montażowych. Tom II Instalacje sanitarne i przemysłowe."; wytycznymi producentów urządzeń. Urządzenia i materiały użyte przy wykonawstwie powinny posiadać dopuszczenia do stosowania w budownictwie i odpowiednie atesty. Dopuszcza się zastosowanie innych materiałów i urządzeń od wskazanych w niniejszej dokumentacji pod warunkiem spełnienia wszystkich wymogów, parametrów technicznych i jakościowych, wskazanych w opracowaniu. eko-technologie Krzysztof Żelazkiewicz ul.borelowskiego 29, Częstochowa tel./fax

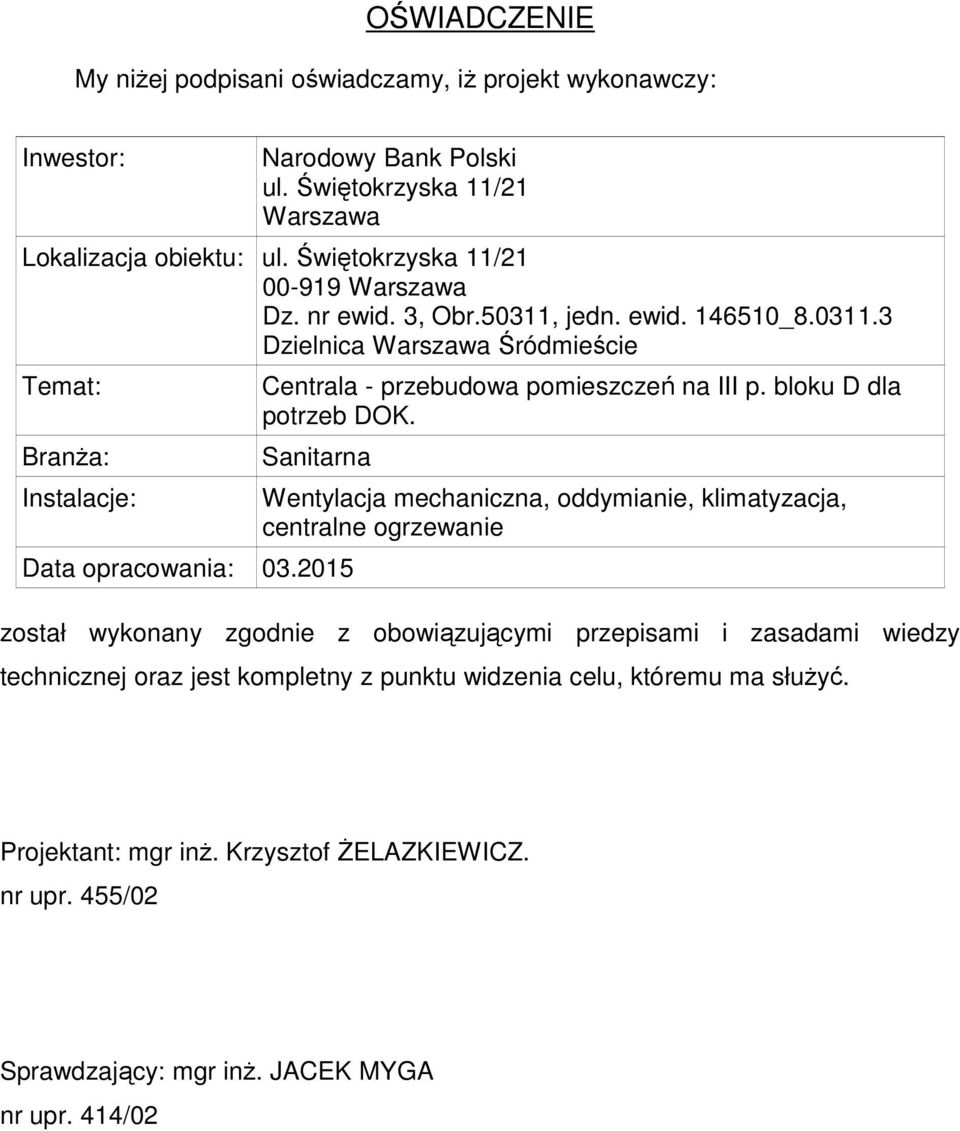

9 OŚWIADCZENIE My niżej podpisani oświadczamy, iż projekt wykonawczy: Inwestor: Narodowy Bank Polski ul. Świętokrzyska 11/21 Warszawa Lokalizacja obiektu: ul. Świętokrzyska 11/ Warszawa Dz. nr ewid. 3, Obr.50311, jedn. ewid _ Dzielnica Warszawa Śródmieście Temat: Branża: Instalacje: Centrala - przebudowa pomieszczeń na III p. bloku D dla potrzeb DOK. Sanitarna Data opracowania: Wentylacja mechaniczna, oddymianie, klimatyzacja, centralne ogrzewanie został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej oraz jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. Krzysztof ŻELAZKIEWICZ. nr upr. 455/02 Sprawdzający: mgr inż. JACEK MYGA nr upr. 414/02
