1 KOMPLETNA OFERTA DLA AUTOMATYKI PRZEMYSŁOWEJ sterowniki PLC FATEK / panele HMI Weintek / technika liniowa Hiwin pneumatyka / serwonapędy ABB i Estun / napędy liniowe LinMot / silniki krokowe / łożyska liniowe / zasilacze / falowniki / automatyka budynkowa

2 Panele operatorskie HMI

3 AGENDA Część 1: Prezentacja firmy WEINTEK Część 2: Standardowe panele: MT8000iE/XE, MT8070iER, mtv Część 3: Modele High-end: emt3000, CloudHMI Część 4: Usługa zdalnego dostępu: EasyAccess 2.0

4 Część 1 Prezentacja firmy WEINTEK

5 O firmie Firma Weintek powstała w październiku 1995r., stając się wiodącym globalnym producentem funkcjonalnych dotykowych interfejsów człowiek-maszyna (HMI). W oparciu o nasze bogate doświadczenie zawodowe w dziedzinie HMI CNC Integratorzy ustanowiliśmy standard w przemyśle integrując najnowszą technologię z wysoką wydajnością wytwarzania. Dostarczamy doskonałego wsparcia klientom na całym świecie, a wszystkie Producent HMI nasze produkty podlegają surowym testom jakości, wydajności, zgodności z normami oraz trwałości. Misją firmy jest dostarczanie klientom najwyższej jakości produktów i usług oraz dzielenie się wynikami udanej pracy zespołowej ze wszystkimi pracownikami. Dzięki temu Maszyny Informatyka przemysłowa jesteśmy w stanie osiągnąć nasz cel, polegający na podnoszeniu uznania naszej marki jako wiodącej w branży i zapewnieniu trwałości działania i rozwoju firmy.

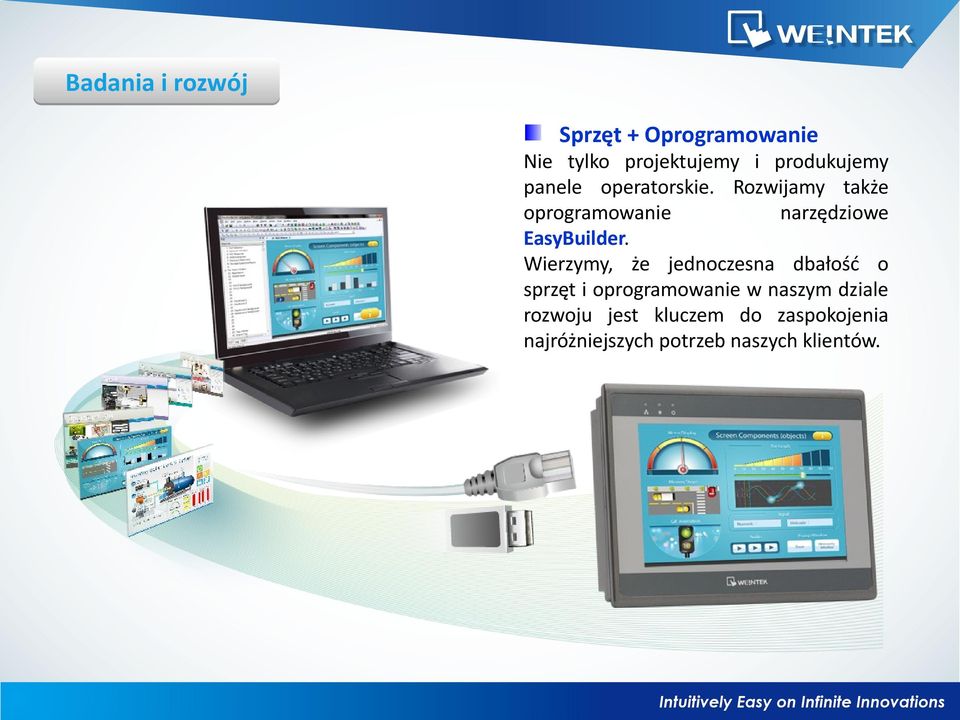

6 Badania i rozwój Sprzęt + Oprogramowanie Nie tylko projektujemy i produkujemy panele operatorskie. Rozwijamy także oprogramowanie narzędziowe EasyBuilder. Wierzymy, że jednoczesna dbałość o sprzęt i oprogramowanie w naszym dziale rozwoju jest kluczem do zaspokojenia najróżniejszych potrzeb naszych klientów.

7 Rozwijanie produktu 2013 Seria MT8000iE / XE Seria MT600X / 8000X MT Seria MT Seria i Seria emt Seria mtv i cmt

8 Globalny zasięg Mamy dystrybutorów w ponad 50 różnych krajach świata.

9 Udział w rynku Polskim * 1. Siemens 2. Weintek 3. Proface 4. Omron... *Wg raportu opublikowanego przez czasopismo APA w kwietniu 2014r.

10 Działania marketingowe Seminaria Międzynarodowe Nowości produktowe Konferencje dystrybutorów Imprezy targowe Newsletter

11 Rozszerzenie potencjału produkcyjnego Ze względu na wzrost globalnego popytu na produkty HMI, w 2013 r. zbudowaliśmy nową fabrykę, by zaspokoić potrzeby naszych klientów z całego świata.

12 Part2: Standardowe modele MT8000iE/XE, MT8070iER, mtv

13 Seria MT8000iE / XE Seria IE Seria XE 4.3 / 7 / 10.1 Nowy, estetyczny wzór obudowy Płytka obudowa ułatwi montaż Wydajny procesor Cortex A8 600MHz Seria ie Seria XE 9.7 / 12.1 / 15 Aluminiowa obudowa Wysoka rozdzielczość (1024x768 pixels) przy 16.2M kolorów. Wydajny procesor Cortex A8 1GHz

14 MT8000iE / XE Izolacja RS-485 W środowisku przemysłowym mogą powstać różnice potencjałów, gdyż często mamy wiele źródeł zasilania. Połączenie wielu urządzeń, takich jak PLC, serwonapędy i falowniki do jednej magistrali komunikacyjnej RS485 może spowodować powstanie różnicy potencjałów i w rezultacie uszkodzenie portu komunikacyjnego. Dlatego właśnie wbudowana separacja galwaniczna portu efektywnie zapobiega temu zjawisku, dając pewność ciągłej pracy w trudnych warunkach. Aluminiowa obudowa Znacznie podnosi trwałość I niezawodność serii XE.

15 MT8000iE / XE Zabezpieczenie elektroniki Wraz z miniaturyzacją elementów elektronicznych, ścieżki stają się coraz cieńsze i wtedy łatwo ulegają korozji w wilgotnym środowisku. Dlatego zdecydowaliśmy się zastosować dodatkowe zabezpieczenie w postaci warstwy ochronnej powlekającej płytkę, dzięki której mamy pewność działania na długie lata. Stopień ochrony IP65, certyfikat CE oraz ATEX Seria ie/xe przeszły badania, które zostały potwierdzone certyfikatem zgodności CE, a także określony został stopień ochrony IP65. Pięć modeli otrzymało także certyfikat ATEX dla strefy drugiej.

16 Łatwa migracja do nowej serii Nowa seria MT8000iE jest w pełni kompatybilna z poprzednią MT8000i pod dwoma zasadniczymi względami: Projekt EasyBuilder Wymiary wycięcia montażowego

17 Łatwa migracja do nowej serii Porównanie sprzętowe i programowe Nowa seria MT8000iE MT6050iV2 MT6070iH2 MT6100iV2 MT8050i MT8070iH MT8100i MT8073iE MT8050iE MT8071iE MT8070iER MT8101iE Modele Procesor Cortex A8 32Bit RISC 600MHz ARM9 32Bit RISC 400MHz Pamięć RAM 128 MB 64 MB Kolor obudowy Jasnoszary Nowy wygląd Czarny mm, Obudowa slim 38mm 7 32mm, Obudowa slim 42.5mm 10 40mm, Obudowa slim 50mm Grubość Hardware x 93mm x 138mm x 202mm Wymiary wycięcia Oprogram owanie Seria MT8000i Kolory ekranu 16M Porty COM COM1 COM3 MT8071/73iE (+COM2) COM1 COM2 COM3 EasyBuilder Pro EasyBuilder 8000 Projekt EasyBuilder Oryginalny plik projektu (*.mtp) z poprzedniej serii i może być przekompilowany do nowego formatu *.emtp używając EasyBuilder Pro. Pierwotny projekt może być przesłany do nowego panelu bez modyfikacji. Wymiary wycięcia Wycięcie montażowe nowej serii jest identyczne jak dla poprzednich modeli. Bez zmian nowy panel będzie pasował w miejsce starego.

18 Seria ie i seria i Modele serii ie są znacznie bardziej wydajne od poprzedników Porównanie wydajności *czas (ms) im krócej, tym lepiej. MT8000iE Czas startu Wyświetlanie tekstu Wyświetlanie kształtów Wyświetlanie JPEG 12s 1.8 x szybciej 22s 62.5 ms ms 76 ms ms 0.46 ms 5 x szybciej 948 ms ms schematów rurowych 2.5 x szybciej 392 ms 60 ms Wyświetlanie Odczyt i zapis Danych z PLC MT8000i 726 ms 16 x szybciej 3.9 x szybciej 6.8 x szybciej

19 MT8070iER Bardzo elastycznie dopasowuje się do wyglądu maszyny Łatwa instalacja i zabudowanie Idealny do pyło- i wilgocio-odpornych systemów

20 Montaż od frontu i od środka Montaż konwencjonalnego HMI Konwencjonalny panel HMI jest wkładany od frontu do wycięcia montażowego w szafie. Dalej jest zabezpieczany od środka uchwytami montażowymi. W ten sposób panel frontowy HMI jest widoczny od frontu. Montaż MT8070iER OpenFrame Folia Model MT8070iER jest montowany od wnętrza szafy za pomocą śrub. Grubość blachy może się różnić, dlatego wspornik montażowy pozwala na regulację w zakresie mm. Daje to pewność, że powierzchnia ekranu będzie idealnie równa z płaszczyzną drzwi szafy sterowniczej.

21 Cztery proste kroki MT8070iER różni się od MT8070iE tylko sposobem montażu Wokół Wokół wycięcia wycięciaw szafie należy w szafie należy narysować narysowaćlinie linie pomocne później pomocne w naklejeniu później w folii. naklejeniu folii. W zależności od grubości ścianki szafy dokonaj wyboru otworów montażowych wspornika. Zamocuj panel czterema śrubami do blachy obudowy. Naklej folię zabezpieczającą od frontu.

22 mtv interfejs maszyna - TV NOWA WIZJA HMI Panel HMI do współpracy z monitorami i telewizorami

23 Architektura mtv

24 Aplikacja mtv mtv może być podłączony do dużego ekranu wykorzystując go jak standardowy wyświetlacz HMI. Krytyczne dla procesu informacje, jak alarmy i wskaźniki wydajności mogą być teraz widoczne z większej odległości dla personelu fabryki. Dodatkowo można podłączyć matrycę dotykową do portu USB panela.

25 Part3: Modele High-End emt3000, CloudHMI

26 Seria emt3000 Procesor: 800MHz Obudowa: Aluminum Wejście Video (12 i 15 ) Wyjście Audio Magistrala CAN Wsparcie dla kamer USB

27 Aplikacja emt3070a emt3070a Znosi ograniczenia operatora Funkcja zrzutu ekranu Ciągły monitoring emt3070a może być podłączony do kamery wideo USB i wyświetlać obraz z procesu na żywo równolegle z danymi, animacjami, trendami i kontrolkami sterującymi na tym samym ekranie. To bezpieczniejsze i bardziej wydajne rozwiązanie przy nadzorze stanu pracującej maszyny.

28 CloudHMI Przełamujemy tradycyjną architekturę HMI, wprowadzamy innowacyjny produkt: CloudHMI

29 Architektura CloudHMI ipad cmt-iv5 Rozdzielenie Tradycyjnej architektury cmt-svr CloudHMI rozdziela tradycyjny panel HMI w dwa urządzenia: serwer oraz urządzenie wyświetlające. Serwer (cmt-svr) łączy się z PLC i wykonuje konwersję protokołów, logowanie danych, logowanie zdarzeń, obsługuje receptury i bazy danych, wykonuje programy makro etc. Funkcja wizualizacji została przekazana do dedykowanego urządzenia cmt-iv5 lub tabletu ipad z aplikacją CloudHMI.

30 Porównanie tradycyjnego HMI z CloudHMI Tradycyjna architektura HMI Jeden panel HMI łączy się z jednym PLC. Architektura CloudHMI Jeden cmt-svr łączy się z PLC. Wyświetlacz cmt-iv5 lub ipad może pokazać wizualizację z dowolnego cmt-svr w sieci. Operator może łatwo monitorować stan każdej maszyny poprzez WiFi lub Ethernet.

31 CloudHMI Dwa proste kroki aby uruchomić CloudHMI z cmt-iv5 Trzy proste kroki aby uruchomić CloudHMI z tabletem ipad 1 Stwórz projekt w oprogramowaniu EasyBuilder Pro na PC i przenieś do cmt-svr przez Ethernet. 2 Pobierz aplikację CloudHMI do ipada. 3 Pobierz wizualizację z cmt-svr na ipada przez sieć Wi-Fi. 1 Stwórz projekt w oprogramowaniu EasyBuilder Pro na PC i przenieś do cmt-svr przez Ethernet. 2 Pobierz wizualizację z cmt-svr na cmt-iv5 przez Ethernet.

32 Urządzenie serwerowe: cmt-svr cmt-svr, Serwer CloudHMI, wprowadza panel HMI do chmury

33 cmt-svr Procesor Cortex A8 600Mhz CPU 256MB pamięci Flash 256MB pamięci RAM 1 port Gigabit Ethernet (LAN) np. dla PLC 1 port Gigabit Ethernet (WAN) dla cmt-iv5/ipad COM1 (RS232) COM2 (RS485 2W/4W) COM3 (RS485 2W) USB 2.0 Host Slot dla kart SD/SDHC Współpraca z modemem GSM (USB) Wydajność CMT-SVR przeznaczony jest do przetwarzania danych i zarządzania komunikacją. Dostępność Nie posiada ekranu dotykowego i wyświetlacza LCD, więc cmt-svr może być zainstalowany w dowolnym miejscu. Dużo miejsca na dane Pamięć wewnętrzna na dane procesowe, receptury, etc. Łączność Oferujemy ponad 250 sterowników do połączenia się z różnymi urządzeniami.

34 Wyświetlacz: cmt-iv5 Wyposażony w pojemnościowy ekran dotykowy cmt-iv5 daje nowe możliwości

35 cmt-iv5 Dwurdzeniowy procesor A9 1GHz 512MB pamięci Flash 1GB pamięci RAM 1 port Gigabit Ethernet (LAN) Ekran 9.7 TFT 1024x768px Hartowane szkło o twardości 7H Dotykowa matryca pojemnościowa Szerokie kąty widzenia do 70 Wbudowany głośnik Idealna wizualizacja Przekątna ekranu 9.7 i rozdzielczość ekranu 1024 x 768 wraz z szybkim procesorem Cortex A9 1GHz sprawiają, że grafika będzie wyglądała świetnie. Dźwięki przy dotyku Już nie musimy słyszeć monotonnego dźwieku przy dotyku jak było to w klasycznych HMI. Teraz w każdej sytuacji można odtworzyć inną melodię. Niepowtarzalne doświadczenie Wielopunktowy, precyzyjny dotyk na szkle hartowanym decyduje o wartościach użytkowych. Sprawia, że używa się go podobnie jak tablet ipad.

36 cmt-iv5 Wysoka niezawodność W temperaturze 0 50 C panel precyzyjnie rozpozna dotyk gołą ręką lub przez lateksową rękawiczkę, nawet gdy jest na powierzchni pył, opiłki żelaza, woda lub olej. Ekran cmt-iv5 może normalnie funkcjonować w trudnym środowisku, jak na przykład przy generatorach wielkiej częstotliwości w piecach indukcyjnych. Woda Olej Opiłki żelaza Rękawice lateksowe Panel dotykowy cmt-iv5 przechodzi bardzo rygorystyczne testy Temperatura pracy 0-50 C

37 Porównanie sprzętowe cmt-svr i cmt-iv5 są wyposażone w najlepsze komponenty CPU Pamięć RAM A9 1GHz 1GB A8 600MHz 256MB Seria i Seria ie cmt-svr cmt-iv5 emt i-series ie-series cmt-svr cmt-iv5 emt-series mtv mtv Pamięć Flash Seria i Seria ie cmt-svr cmt-iv5 emt i-series ie-series cmt-svr cmt-iv5 emt-series Rozdzielczość 512MB mtv mtv 1280x x x MB Seria i Seria ie cmt-svr cmt-iv5 emt i-series ie-series cmt-svr cmt-iv5 emt-series mtv mtv i-series ie-series cmt-svr cmt-iv5 emt-series Seria i Seria ie cmt-svr cmt-iv5 emt mtv mtv

38 Innowacyjność CloudHMI Jeden CloudHMI do wielu ekranów Wiele CloudHMI do jednego ekranu

39 Jeden CloudHMI do wielu ekranów Jednoczesny podgląd tych samych zapisów zdarzeń lub danych historycznych Wcześniej Jeden operator może obsługiwać panel HMI jednocześnie. Teraz Do trzech operatorów jednocześnie obsługuje jeden cmt-svr. cmt-svr

40 Jeden CloudHMI do wielu ekranów Aktualizowanie receptur Wcześniej Operator musiał spędzić wiele czasu na edycji receptur każdego HMI i przesyłaniu ich do PLC. Teraz Operator może zmienić receptury na nadrzędnym cmt-svr, a później przesłać je zmienione po sieci do innych PLC. cmt-svr cmt-svr cmt-svr

41 Jeden CloudHMI do wielu ekranów Mechanizm redundancji Wcześniej Linia produkcyjna wymaga kilku HMI jednocześnie do poprawnej pracy. Jeżeli którykolwiek z nich przestanie pracować cała linia się zatrzyma. Teraz Jeżeli jeden z ipad'ów lub cmt-iv5 zostanie wyłączony z pracy, serwer cmt-svr utrzyma komunikację z PLC bez żadnej przerwy w działaniu. Operator może teraz użyć innego tabletu lub ekranu aby kontrolować dalej cmt-svr. cmt-svr

42 Wiele serwerów do jednego ekranu Prosty monitoring stanu każdej maszyny Wysoka mobilność Linia 1 Linia 2 Linia 3 Linia 4

43 Elastyczność Tradycyjny HMI Kombinacja 1 do 1 cmt-iv5 cmt-svr CloudHMI Elastyczne połączenie podnosi niezawodność aplikacji

44 Integracja Centrum monitoringu HMI Przy pomocy ekranu cmt-iv5 możemy łączyć się z dowolnym serwerem spośród wielu rozproszonych w sieci i dowolnie między nimi przełączać.

45 Intuicyjny interfejs Intuicyjny interfejs użytkownika Aplikacja CloudHMI daje użytkownikowi pełną przejrzystość. Proste kliknięcie na wybranym cmt-svr powoduje pobranie z niego projektu i rozpoczęcie monitorowania jego stanu. Wbudowany Web-Server Każdy cmt-svr ma wbudowany serwer www. Przez przeglądarkę można pobrać kopię zapasową zdarzeń, alarmów, receptur, itd.

46 Part4: Usługa zdalnego dostępu EasyAccess 2.0

47 EasyAccess 2.0 Urządzenia HMI i sterowniki PLC są szeroko stosowane w aplikacjach przemysłowych. Jakkolwiek są one z definicji niezawodne, to choćby z powodu uszkodzenia czujnika może wystąpić problem w ich działaniu. Czasem program PLC lub HMI musi być zmodyfikowany. Jeżeli operator może połączyć się na żywo z aplikacją aby zdalnie zdiagnozować problem to znacznie podniesie efektywność pracy. Od kiedy taka funkcja zdalnej kontroli i monitoringu stała się bardzo pożądana w przemysłowych aplikacjach firma WENITEK zaprojektowała usługę zdalnego dostępu. EasyAccess 2.0 jest prostym sposobem na ciągłą łączność z maszyną. Modele MT8073iE, MT8092XE, cmt3151 oraz cmt-svr102 mają usługę fabrycznie aktywowaną (w cenie). Zdalna konserwacja Autoryzacja Operator może użyć oprogramowania EasyAccess 2.0 wymaga narzędziowego PLC do zmiany programu uwierzytelnienia w postaci i parametrów pracy używając HMI jako ważnego loginu i hasła pośrednika w transmisji. Może diagnozować i rozwiązywać lokalne użytkownika. problemy z działaniem procesu łącząc się zdalnie.

48 EasyAccess 2.0 Zwiększenie mobilności Pełne zabezpieczenie zdalnego połączenia poprzez szyfrowany SSL tunel VPN EasyAccess 2.0 zapewnia bezpieczną komunikację z prawami dostępu dopasowanymi do każdego użytkownika. Operator z łatwością może wykorzystać tablet-pc lub ipad z usługą EasyAccess 2.0 do zdalnego połączenia się z PLC lub HMI z dowolnego miejsca i w dowolnej chwili. KORZYŚCI Łatwość w użyciu EasyAccess 2.0 po jednym kliknięciu jest gotowy do zdalnego monitoringu i kontroli PLC lub HMI przez Internet bez skomplikowanej konfiguracji routera i ustawień firewall. Oszczędność czasu i pieniędzy Zamiast wizyty techników w obiekcie wystarczy połączyć się zdalnie aby poznać prawdopodobną przyczynę problemu.

49 EasyAccess 2.0 Trzy proste kroki do uruchomienia usługi EasyAccess 2.0: (Urządzenie HMI musi być wcześniej zarejestrowane) Pobierz i zainstaluj Aplikację EasyAccess 2.0 na komputerze PC. Uruchom EasyAccess 2.0 i zaloguj się przy pomocy nazwy użytkownika i hasła. Wybierz żądany panel HMI do zdalnego połączenia i zacznij używać usługi EasyAccess 2.0.

50 EasyAccess 2.0 Następujące metody pomagają w zdalnym monitoringu stanu operacyjnego maszyn: VNC 1. Pobranie aplikacji klienckiej VNC, np. VNCViewer dla PC. 2. Wpisanie adresu IP panela HMI i wyświetlenie wizualizacji. Oprogramowanie narzędziowe PLC 1. Edycja programu drabinkowego PLC na komputerze. 2. Połączenie z PLC za pośrednictwem wybranego HMI i zmiana programu lub zawartości rejestrów jak przy bezpośrednim połączeniu lokalnym.
