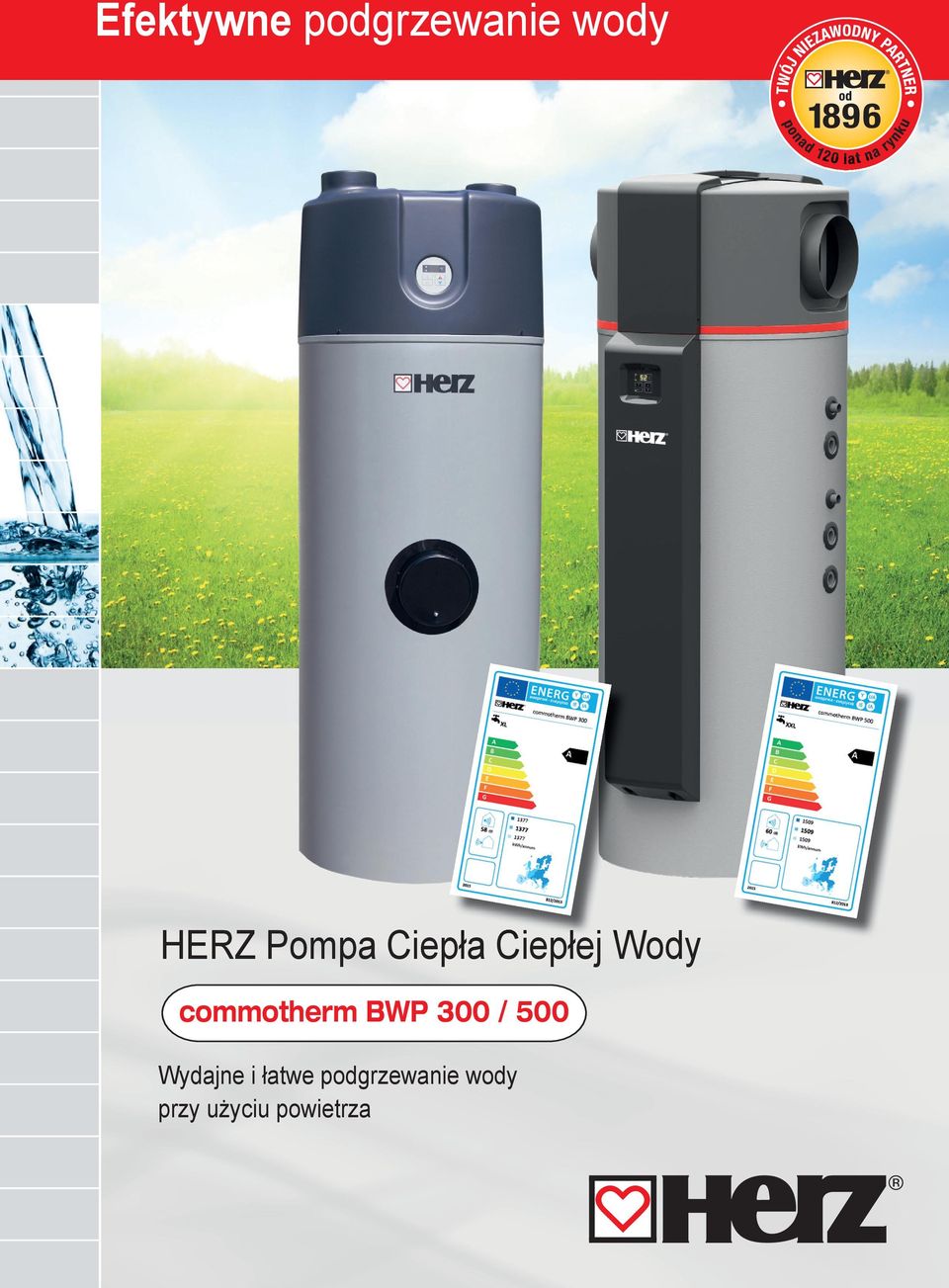

1 Efektywne podgrzewanie wody HERZ Pompa Ciepła Ciepłej Wody commotherm BWP / 500 BWP Wydajne i łatwe podgrzewanie wody przy użyciu powietrza

2 Nasze kompetencje stanowią o naszym sukcesie. Grupa Herz: 22 firmy Centala grupy oraz dział baradwczo-rozwojowy w Austrii 2400 pracowników w 85 krajach 24 zakłady produkcyjne (wyłącznie na terenie europy) HERZ Armaturen G.m.b.H. HERZ Armaturen G.m.b.H. to jeden z najważniejszych producentów armatury grzewczej i instalacyjnej, zatrudniający ponad 2000 pracowników w wyłącznie europejskich zakładach produkcyjnych (Austria, Słowenia, Polska, Serbia, Rumunia i Włochy). Każdy z oferowanych wyrobów objęty jest 5-letnim okresem gwarancyjnym, a nieustanne działania mające na celu zapewnienie najwyższej jakości potwierdza certyfikat ISO Herz Energietechnik GmbH Herz Energietechnik zatrudnia ponad 230 osób w dziale produkcji, badań i sprzedaży. W zakładach produkcyjnych Pinkafeld i Sebersdorf firma posiada nowoczesne laboratoria oraz zaawansowane technologicznie linie produkcyjne. Firema HERZ Enegietechnik posiada bogate doświadczenie w zakresie projektowania produkcji inowacyjnych urządzeń wykorzystujących odnawialne źródła energii. Z biegiem lat firma HERZ wypracaowała doświadczenie i specjalizację w Odnawialnych Źródłach Energii. Priorytetem firmy jest dostarczanie na rynek nowoczesnych, przyjaznych środowisku urządzeń, które łączą w sobie efektywność w zkresie pozyskiwania energii z łatwością obsługii. HERZ dla środowiska Wszystkie produkty HERZ spełniają najsurowsze limity eurpejskich norm emisji spalin. Potwierdzają to liczne testy. HERZ Jakość Inżynierowie firmy HERZ są w stałym kontakcie z instytutami badawczymi oraz naukowymi w celu poprawy jakości oraz ciągłemu polepaszniu standardów naszych produktów.

rz: 22 firmy Centala grupy oraz dział baradwczo-rozwojowy w Austrii 2400 pracowników w 85 krajach 24 zakłady produkcyjne (wyłącznie na terenie europy) HE

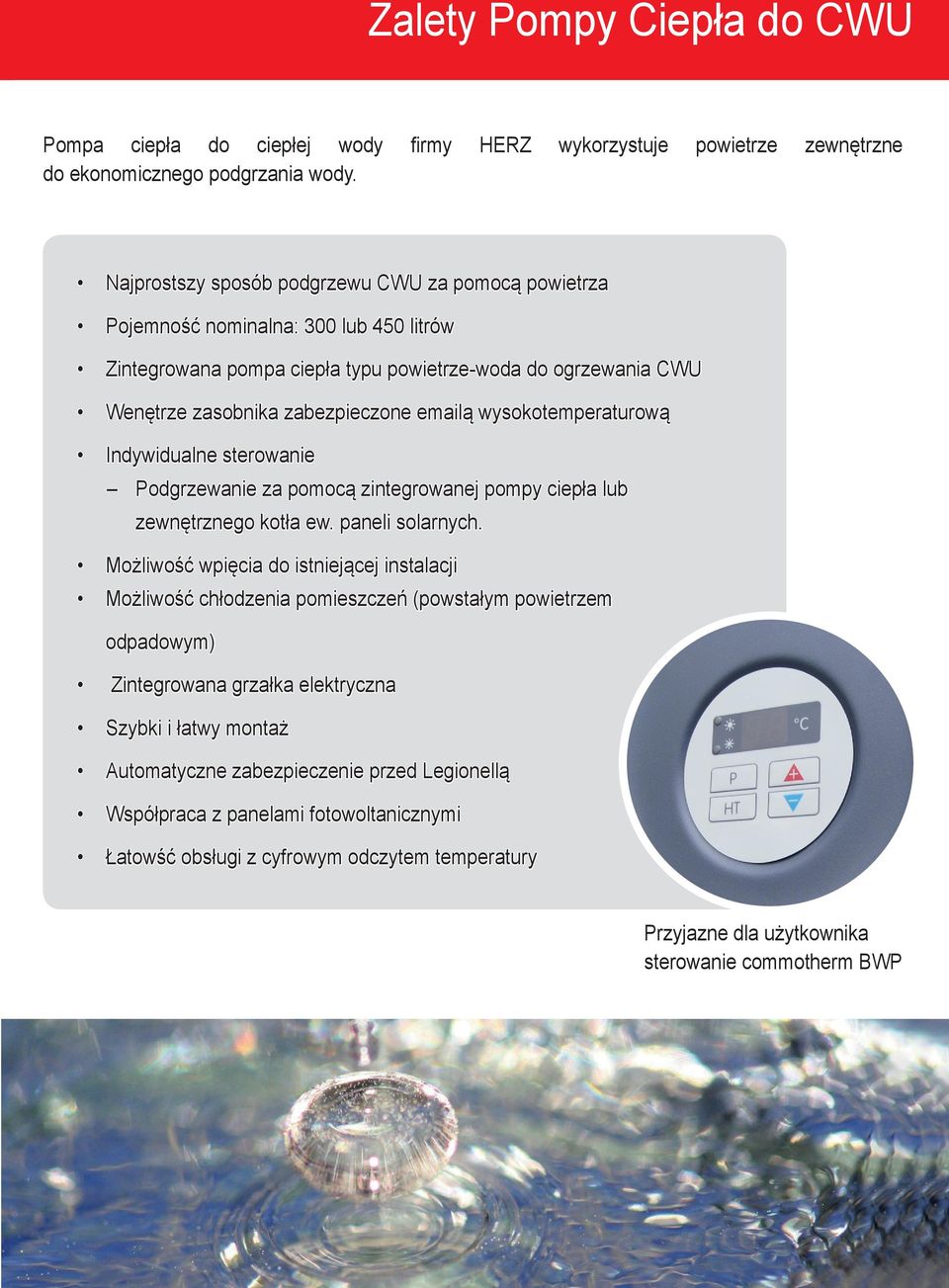

3 Zalety Pompy Ciepła do CWU Pompa ciepła do ciepłej wody firmy HERZ wykorzystuje powietrze zewnętrzne do ekonomicznego podgrzania wody. Najprostszy sposób podgrzewu CWU za pomocą powietrza Pojemność nominalna: 300 lub 450 litrów Zintegrowana pompa ciepła typu powietrze-woda do ogrzewania CWU Wenętrze zasobnika zabezpieczone ą wysokotemperaturową Indywidualne sterowanie Podgrzewanie za pomocą zintegrowanej pompy ciepła lub zewnętrznego kotła ew. paneli solarnych. Możliwość wpięcia do istniejącej instalacji Możliwość chłodzenia pomieszczeń (powstałym powietrzem odpadowym) Zintegrowana grzałka elektryczna Szybki i łatwy montaż Automatyczne zabezpieczenie przed Legionellą Współpraca z panelami fotowoltanicznymi Łatowść obsługi z cyfrowym odczytem temperatury Przyjazne dla użytkownika sterowanie commotherm BWP 3

wysokotemperaturową Indywidualne sterowanie Podgrzewanie za pomocą zintegrowanej pompy ciepła lub zewnętrznego kotła ew. paneli solarnych.

4 Wszechstronne możliwości... Pompa ciepła umożliwia wykorzystanie schłodzonego powietrza do wentylacji, poprzez różne sposoby instalacji kanałów wentylacyjnych. Zazwyczaj, kanały prowadzi się w piwnicy. Najczęściej powietrze jest zasysane z pomieszczeń w których uzyskuje się ciepło odpadowe np. pralnia, łazienka, warsztat. Zassysane powietrze wykorzystywane jest przez pompę ciepła do produkcji CWU. Praca termodynamiczna pompy generuje suche i chłodne powietrze, które następnie może zostać wykorzystane do chłodzenia i osuszania innych pomieszczeń. Kanały wlotowe i wylotowe w tym samym pomieszczeniu. Zaletą tego układu jest możliwość suszenia i schładzania pomieszczeń. Możliwość suszenia ubrań (kanał dolotowy i wylotowy w tym samym pomieszczeniu), Zasysane powietrze jest suszone oraz chłodzone w pompie ciepła. Wykroplony kondensat odpowadza się do kanalizacji. Schłodzone i wysuszone powietrze może z pompy ciepła można łatwo wykorzystać w celach chłodniczych. Tutaj na przykład, następuje chłodzenie piwnicy lub spiżarni z żywnością. 4

Zassysane powietrze wykorzystywane jest przez pompę ciepła do produkcji CWU.

5 ...Pompa Ciepła Zassysanie z pomieszczenia lub z zewnątrz - wyrzut w tym samym pomieszczeniu. W takim przypadku zaleca się stosowanie odpowiednich układów kanałów i ew. przepustnic. W okresie zimowym (gdy temperatura zewnętrzna jest niska) powietrze może być pobierane z pomieszczeń piwnicznych. Latem używanie ciepłego powietrza zewnętrznego jako źródła energii jest bardziej efektywne. Pobieranie powietrza z pomieszczenia sąsiadującego i wtłaczanie go do innego pomieszczenia obok (chłodzonego/suszonego) Pobierane powietrze jest wilgotne (pralnia) a następnie osuszone i schłodzone transportowane jest do spiżarni. Pobieranie powietrza z pomieszczenia obok - wyrzut na zewnątrz Zaciąganie powietrza z kuchni bądź łazienki może rozprowadzać "zapachy" w innych pomieszczeniach co jest niekorzystne. W związku z tym, powietrze wyrzucane jest w takich przypadkach na zewnątrz. 5

Latem używanie ciepłego powietrza zewnętrznego jako źródła energii jest bardziej efektywne.

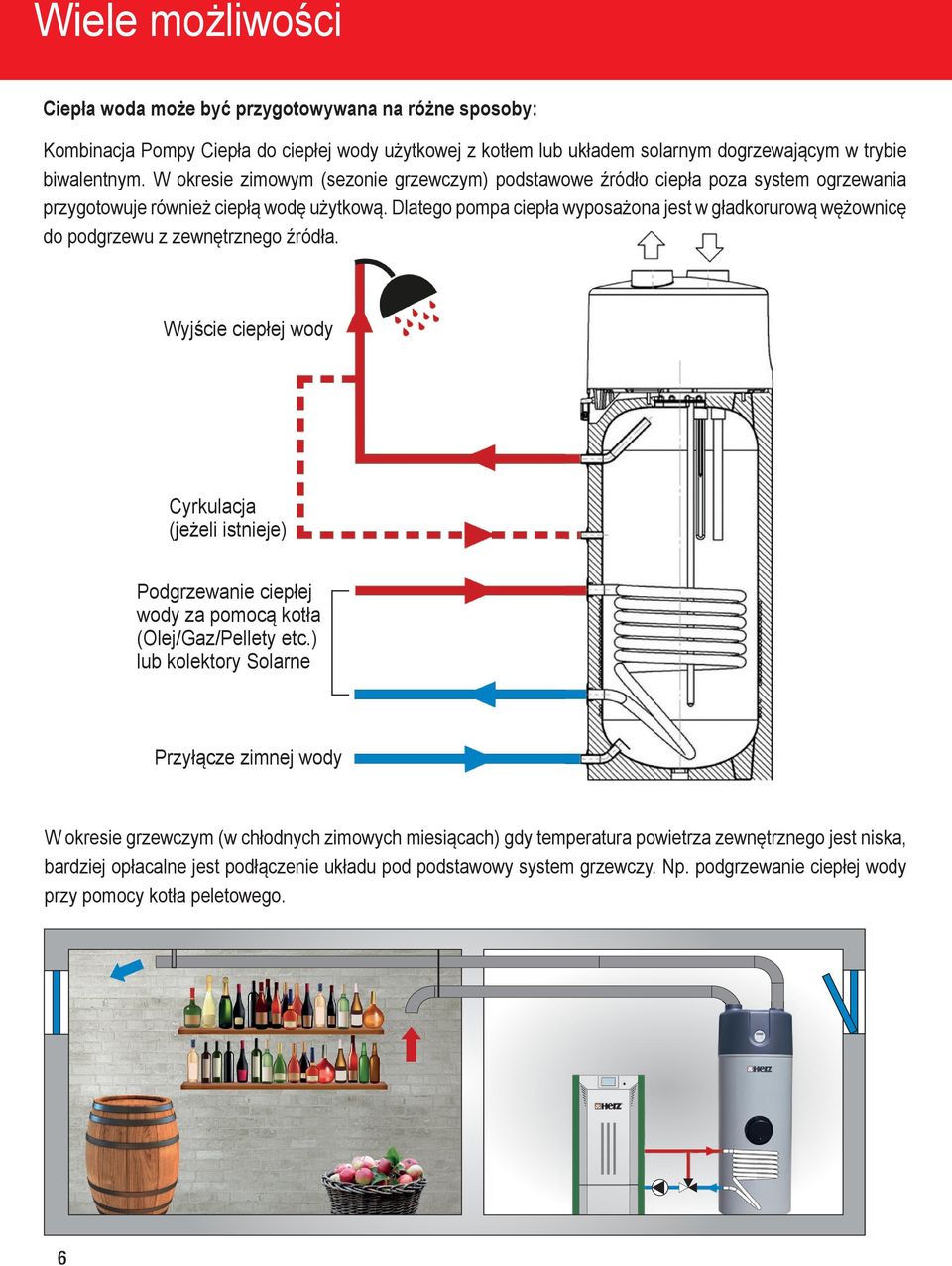

6 Wiele możliwości Ciepła woda może być przygotowywana na różne sposoby: Kombinacja Pompy Ciepła do ciepłej wody użytkowej z kotłem lub układem solarnym dogrzewającym w trybie biwalentnym. W okresie zimowym (sezonie grzewczym) podstawowe źródło ciepła poza system ogrzewania przygotowuje również ciepłą wodę użytkową. Dlatego pompa ciepła wyposażona jest w gładkorurową wężownicę do podgrzewu z zewnętrznego źródła. Wyjście ciepłej wody Cyrkulacja (jeżeli istnieje) Podgrzewanie ciepłej wody za pomocą kotła (Olej/Gaz/Pellety etc.) lub kolektory Solarne Przyłącze zimnej wody W okresie grzewczym (w chłodnych zimowych miesiącach) gdy temperatura powietrza zewnętrznego jest niska, bardziej opłacalne jest podłączenie układu pod podstawowy system grzewczy. Np. podgrzewanie ciepłej wody przy pomocy kotła peletowego. 6

Dlatego pompa ciepła wyposażona jest w gładkorurową wężownicę do podgrzewu z zewnętrznego źródła.

7 Dane techniczne commotherm BWP 300 BWP 500 Moc wejściowa 480 W / 1980 W* 960 W / 3960 W* Max. moc grzewcza 1830 W / 3330 W* 3830 W / 6830 W* Max. moc 560 W (60 C) / 2060 W* 1350 W (65 C) / 4350 W* Moc dodatkowej grzałki elektrycznej 1500 W 3000 W Napięcie / Bezpiecznik 230 V / ~ 50 Hz / 16 A 230 V / ~ 50 Hz / 16 A COPt (EN 255-3) przy A20/W45 3,7 3,7 Czynnik chłodniczy R134a R134a Max. temp. Ciepłej Wody 55 C / ~ 60 C* 65 C Wymagany przepływ powietrza 500 m³/h 800 m³/h Klasa bezpieczeństwa IPX1 IPX1 Max. Ciśnienie zasobnika 10 bar 10 bar Temp. otoczenia od +7 C do +35 C od -7 C do +35 C Dostępna funkcja rozmrażania nie tak Poziom ciśnienia akustycznego 52 db(a) 60 db(a) Max. długość kanałów przyłączeniowych 10 m 25 m element łączący Ø 150 mm Ø 250 mm Przyłącza R1 (cyrkulacja: R¾ ) G1 (cyrkulacja: G¾ ) Min. wysokość pomieszczenia 2100 mm 2500 mm Zawartość nominalna 300 l 450 l Waga 170 kg 243 kg * praca z grzałką Ø 794 J I H G F E D C B Na ogół niezbędne jest zastosowanie kolana 90 w celu uniknięcia mieszania się powietrza zasysanego z powietrzem wyrzucanym. A 1 BWP 300 BWP 500 BWP 300 BWP Przyłącze zimnej wody R1 Przyłącze zimnej wody R1 2 3 Przyłącze dodatkowej wężownicy R1 Przyłącze dodatkowej wężownicy zasilanie R1 Przyłącze solarne dodatkowej wężownicy R1 Przyłącze solarne dodatkowej wężownicy R1 4 Cyrkulacja R3/4 Przyłącze dodatkowej wężownicy R1 5 Wyjście ciepłej wody R1 Cyrkulacja R3/4 6 Przyłącze do kondensatu Φ16 Przyłącze dodatkowej wężownicy zasilanie R1 7 Wyjście ciepłej wody R1 BWP 300 BWP 500 A 85 mm 85 mm B 320 mm 350 mm C 700 mm 865 mm D 900 mm 995 mm E 1175 mm 1105 mm F 1375 mm 1265 mm G 1422 mm 1375 mm H 1853 mm 1626 mm I 1821 mm J 2070 mm 7

3,7 3,7 Czynnik chłodniczy R134a R134a Max. temp. Ciepłej Wody 55 C / ~ 60 C* 65 C Wymagany przepływ powietrza 500 m³/h 800 m³/h Klasa bezpieczeństwa IPX1 IPX1 Max.

8 Klasa efektywności energetycznej commotherm BWP 300 BWP 500 Klasa efektywności energetycznej do ogrzewania wody d A Wydatek wody XL Twój partner: HERZ Energietechnik GmbH Herzstraße 1, 7423 Pinkafeld Österreich/Austria Tel.: +43 (0) 3357 / Fax: +43 (0) 3357 / Mail: offi ce-energie@herz.eu Internet: XXL Herz Armatura i Systemy Grzewcze ul. A.Grotthgera 58, Wieliczka Polska Tel.: Fax: Mail: centrala@herz.com.pl WWW: Zmiany techniczne oraz błędy w druku zastrzeżone. Pokazywane i opisywane urządzenia mogą się różnić od dostarczanych w rzeczywistości. Prezentowane schematy i warianty podłączenia są poglądowe i należy je traktować jako opcje. W przypadku rozbieżności pomiędzy prezentowanymi rozwiązaniami a rzeczywistą dostawą, należy się kierować aktualną ofertą fi rmy HERZ. Pokazane ilustracje są poglądowe i służą jedynie do prezentacji naszej oferty. A
