SiMod-X-(A1) Przetwornik parametrów powietrza z interfejsem RS485 (MODBUS RTU) oraz wyjściem analogowym (dotyczy wersji -A1) Instrukcja obsługi

Transkrypt

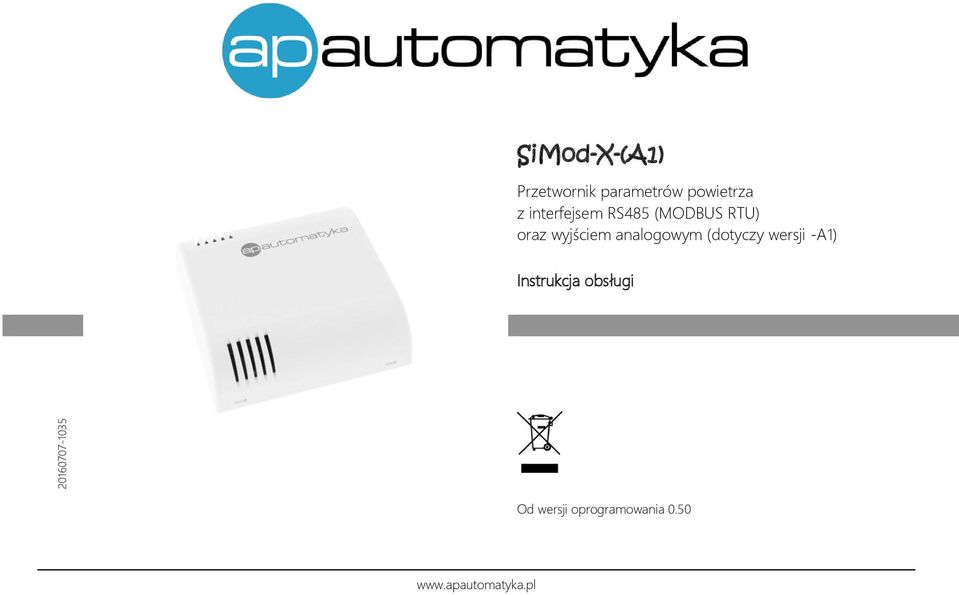

1 SiMod-X-(A1) Przetwornik parametrów powietrza z interfejsem RS485 (MODBUS RTU) oraz wyjściem analogowym (dotyczy wersji -A1) Instrukcja obsługi Od wersji oprogramowania

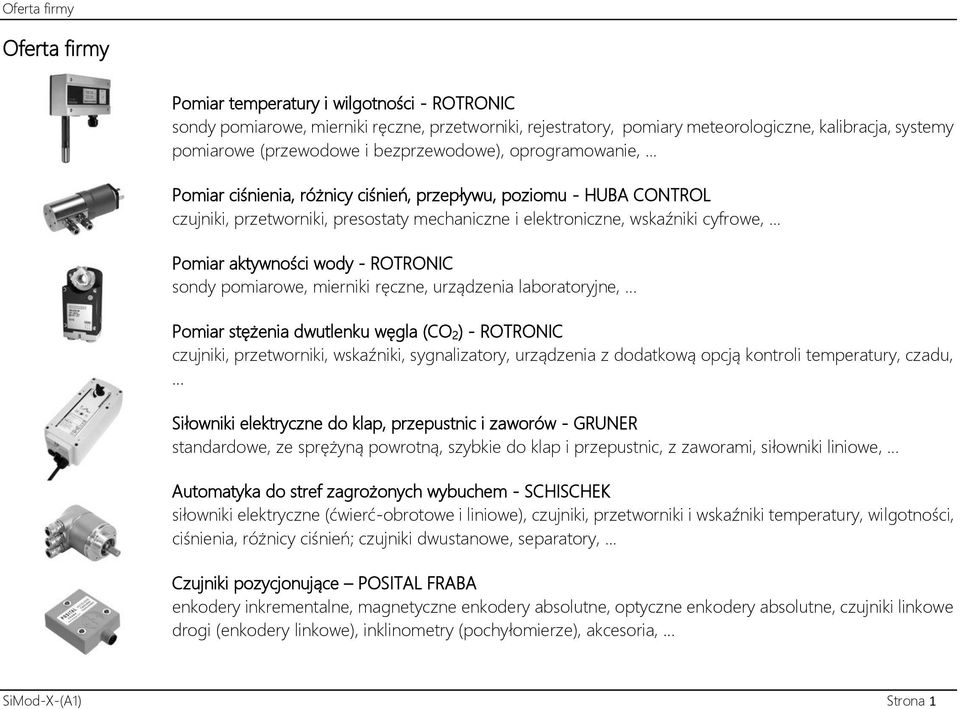

2 Oferta firmy Oferta firmy Pomiar temperatury i wilgotności - ROTRONIC sondy pomiarowe, mierniki ręczne, przetworniki, rejestratory, pomiary meteorologiczne, kalibracja, systemy pomiarowe (przewodowe i bezprzewodowe), oprogramowanie,... Pomiar ciśnienia, różnicy ciśnień, przepływu, poziomu - HUBA CONTROL czujniki, przetworniki, presostaty mechaniczne i elektroniczne, wskaźniki cyfrowe,... Pomiar aktywności wody - ROTRONIC sondy pomiarowe, mierniki ręczne, urządzenia laboratoryjne,... Pomiar stężenia dwutlenku węgla (CO 2) - ROTRONIC czujniki, przetworniki, wskaźniki, sygnalizatory, urządzenia z dodatkową opcją kontroli temperatury, czadu, Siłowniki elektryczne do klap, przepustnic i zaworów - GRUNER standardowe, ze sprężyną powrotną, szybkie do klap i przepustnic, z zaworami, siłowniki liniowe,... Automatyka do stref zagrożonych wybuchem - SCHISCHEK siłowniki elektryczne (ćwierć-obrotowe i liniowe), czujniki, przetworniki i wskaźniki temperatury, wilgotności, ciśnienia, różnicy ciśnień; czujniki dwustanowe, separatory,... Czujniki pozycjonujące POSITAL FRABA enkodery inkrementalne, magnetyczne enkodery absolutne, optyczne enkodery absolutne, czujniki linkowe drogi (enkodery linkowe), inklinometry (pochyłomierze), akcesoria, SiMod-X-(A1) Strona 1

3 Spis treści Spis treści Oferta firmy...1 Spis treści... 2 Uwagi... 3 Zasady bezpieczeństwa... 4 Zalecenia montażowe... 4 Informacja producenta... 4 Zastosowanie... 5 Opis wyprowadzeń urządzenia... 6 Właściwości urządzenia... 7 Wejścia i wyjścia... 8 Zasilanie... 8 Komunikacja RS Wyjście analogowe dotyczy wersji A Zworki konfiguracyjne Diody LED Protokół komunikacyjny Parametry transmisji Ramka komunikacyjna Funkcje MODBUS Rejestr statusu Zestawienie rejestrów MODBUS RTU SiMod-X-(A1) Strona 2

4 Symbol zamówieniowy Grafika Zestaw Akcesoria Modyfikacje na zamówienie Notatki własne Kontakt Uwagi Wszystkie znaki towarowe, logotypy producentów oraz nazwy użyte w instrukcji należą do ich prawowitych właścicieli i zostały użyte w dokumencie jedynie w celach informacyjnych. SiMod-X-(A1) Strona 3

5 Zasady bezpieczeństwa Zasady bezpieczeństwa przed rozpoczęciem korzystania z urządzenia należy dokładnie zapoznać się z instrukcją niewłaściwa instalacja urządzenia może doprowadzić do zagrożenia życia lub zdrowia jego użytkowników przed podłączeniem zasilania należy upewnić się, czy wszystkie przewody w układzie zostały podłączone prawidłowo przed dokonaniem wszelkich modyfikacji przewodów należy wyłączyć napięcia zasilania w celu prawidłowego działania urządzenia należy zapewnić właściwe warunki jego pracy, zgodne z danymi technicznymi urządzenia (między innymi napięcie zasilania, temperatura, wilgotność, ) urządzenie to nie może być instalowane w strefach zagrożonych wybuchem Zalecenia montażowe Przetwornik został zaprojektowany z myślą o zapewnieniu odpowiedniego poziomu odporności na większość zaburzeń, które mogą wystąpić w środowisku przemysłowym. W środowiskach o nieznanym poziomie zakłóceń zaleca się stosowanie następujących środków zapobiegających ewentualnemu zakłócaniu pracy urządzenia: unikać prowadzenia przewodów pomiarowych (sygnałowych) w bezpośrednim sąsiedztwie i równolegle do przewodów energetycznych i zasilających używać przewodów ekranowanych unikać bliskości urządzeń zdalnie sterowanych, mierników elektromagnetycznych, obciążeń wysokiej mocy unikać obciążeń z fazową lub grupową regulacją mocy oraz innych urządzeń wytwarzających duże zakłócenia impulsowe Informacja producenta Producent zastrzega sobie prawo do dokonywania zmian niektórych funkcji i zapisów w instrukcji w związku z ciągłą pracą nad udoskonalaniem konstrukcji urządzenia, bez powiadamiania o tym jego użytkowników. SiMod-X-(A1) Strona 4

6 Zastosowanie Zastosowanie Przetwornik z serii SiMod-X-(A1) może służyć do pomiaru temperatury powietrza (X=T), wilgotności względnej i temperatury powietrza (X=S), ciśnienia atmosferycznego i wilgotności względnej (X=B) i/lub stężenia dwutlenku węgla (X=C2, C5 lub CA). Mierzony parametr zależy od modelu przetwornika. Konfiguracja przetwornika odbywa się za pomocą zworek konfiguracyjnych oraz interfejsu RS-485. Rysunek 1. Przykładowa aplikacja z wykorzystaniem przetwornika SiMod-X-(A1) SiMod-X-(A1) został wyposażony w interfejs komunikacyjny RS-485 służący do komunikacji z urządzeniem nadrzędnym (np. PLC, HMI lub komputerem PC) przy wykorzystaniu protokołu MODBUS RTU. Dodatkowo przetwornik w wersji -A1 posiada konfigurowane wyjście analogowe w zakresie 0..5V, 0 10V, 0 20mA lub 4 20mA, którego sygnał może być proporcjonalny do zmierzonej wartości SiMod-X-(A1) Strona 5

7 Opis wyprowadzeń urządzenia Opis wyprowadzeń urządzenia Parametr Opis V Zasilanie 11,5 27 VDC 0 Masa GND (cyfrowa i analogowa) A, B Złącza interfejsu RS-485 U Wyjście analogowe (napięciowe) - dotyczy wersji A1 I Wyjście analogowe (prądowe) - dotyczy wersji A1 L1 Dioda czerwona - sygnalizująca zasilanie L2 Dioda zielona - sygnalizująca transmisję 1.10 Zworki konfiguracyjne (adres MODBUS, prędkość RS485, typ wyjścia analogowego) Tabela 1. Opis wyprowadzeń przetwornika SiMod-X-(A1) Rysunek 2. Opis wyprowadzeń przetwornika SiMod-X-(A1) Podczas podłączania urządzenia należy zachować szczególna ostrożność. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! SiMod-X-(A1) Strona 6

8 Właściwości urządzenia Właściwości urządzenia Parametr Zasilanie przetwornika Interfejs komunikacyjny Wyjścia analogowe dotyczy wersji A1 Mierzone wartość (wersja H) Zakresy pomiarowe (wersja H) Dokładność pomiarów (wersja H) Mierzone wartość (wersja B) Zakresy pomiarowe (wersja B) Dokładność pomiarów (wersja B) Mierzone wartość (wersja T) Zakresy pomiarowe (wersja T) Dokładność pomiarów (wersja T) Mierzone wartość (wersja S) Zakresy pomiarowe (wersja S) Dokładność pomiarów (wersja S) Mierzone wartość (wersja C) Zakresy pomiarowe (wersja C) Dokładność pomiarów (wersja C) Materiał Stopień ochrony Wymiary Warunki pracy Opis 11,5 27 VDC (do 100mA) RS-485 (MODBUS RTU) Liczba: 1 Rozdzielczość: 12 bitów Typ: V, 0 10 V, 0 20 ma lub 4 20 ma (konfigurowane) Wilgotność względna i temperatura powietrza (funkcja obliczania punktu rosy) Max C / %RH (zależy od typu sondy HC2) Max. ±0.1 C / ±0.8 %RH (zależy od typu sondy HC2) Ciśnienie atmosferyczne, temperatura hpa / ⁰C Max. ±2 hpa / Max. ±0.5 ⁰C Temperatura ⁰C Max. ±0.5 ⁰C Wilgotność względna i temperatura powietrza (funkcja obliczania punktu rosy) C / %RH Max. ±0.3 C / ±2.0 %RH Stężenie dwutlenku węgla CO ppm (C2) / 5000 ppm (C5)/ ppm (CA) Max. ±40 ppm ±3% wartości odczytanej ABS Poliwęglan dotyczy tylko wersji P6 IP20 (zapewniany przez obudowę) IP65 (zapewniany przez obudowę) dotyczy tylko wersji P6 80 mm x 80 mm x 25 mm 64 mm x 58 mm x 35 mm (bez złączy i dławnic) dotyczy wersji P ⁰C / 0 95% RH (bez kondensacji) Tabela 2. Właściwości urządzenia SiMod-X-(A1) Strona 7

9 Wejścia i wyjścia Wejścia i wyjścia Zasilanie Do zasilania urządzenia należy wykorzystać stabilizowany zasilacz o napięciu wyjściowym w zakresie 11,5 27 VDC. Podłączenie zasilania odbywa się przy wykorzystaniu śrubowej listwy przyłączeniowej, znajdującej się pod pokrywą obudowy urządzenia. Złącza zasilania zostały odpowiednio oznaczone (V+ oraz 0). Rysunek 3. Ideowy schemat podłączenia zasilania do przetwornika Podczas podłączania urządzenia należy zachować szczególna ostrożność. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! SiMod-X-(A1) Strona 8

10 Wejścia i wyjścia Komunikacja RS-485 Urządzenie zostało wyposażone w interfejs przemysłowy RS-485, z protokołem MODBUS RTU i może pracować w sieci wyłącznie jako SLAVE. RS-485 umożliwia komunikację przetwornika z panelem HMI, sterownikiem PLC lub komputerem PC (tutaj wyłącznie przy użyciu konwertera). Prędkość transmisji oraz adres MODBUS konfiguruje się z za pomocą zworek. Rysunek 4 przedstawia ideowy schemat połączenia urządzeń w sieci RS-485. Rysunek 4. Ideowy schemat połączenia kilku urządzeń w jedną sieć RS-485 Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! SiMod-X-(A1) Strona 9

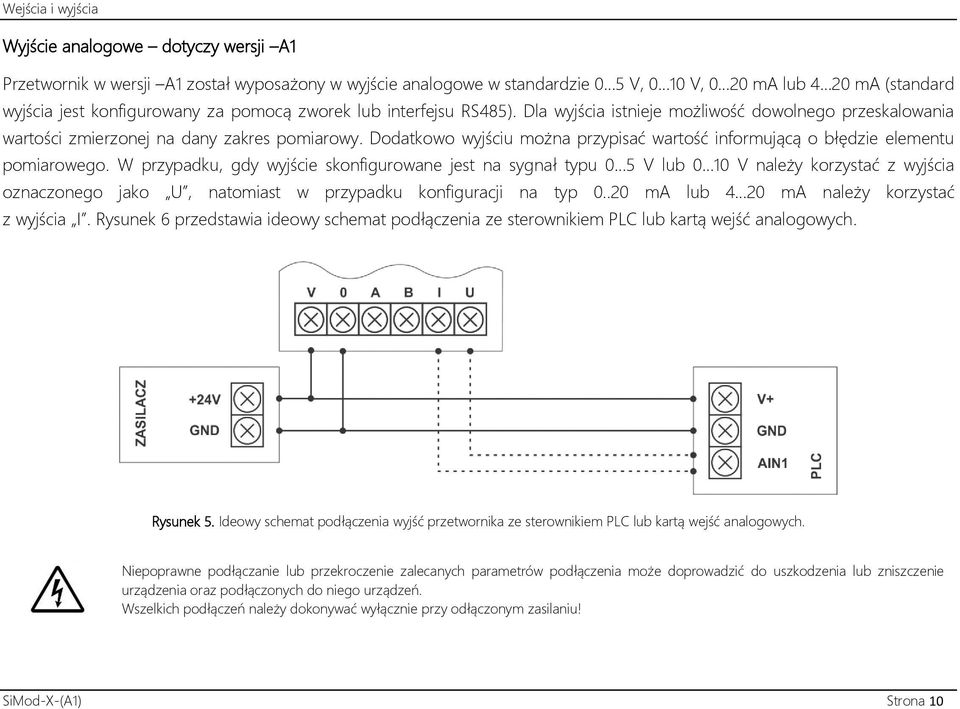

11 Wejścia i wyjścia Wyjście analogowe dotyczy wersji A1 Przetwornik w wersji A1 został wyposażony w wyjście analogowe w standardzie 0 5 V, 0 10 V, 0 20 ma lub 4 20 ma (standard wyjścia jest konfigurowany za pomocą zworek lub interfejsu RS485). Dla wyjścia istnieje możliwość dowolnego przeskalowania wartości zmierzonej na dany zakres pomiarowy. Dodatkowo wyjściu można przypisać wartość informującą o błędzie elementu pomiarowego. W przypadku, gdy wyjście skonfigurowane jest na sygnał typu 0 5 V lub 0 10 V należy korzystać z wyjścia oznaczonego jako U, natomiast w przypadku konfiguracji na typ ma lub 4 20 ma należy korzystać z wyjścia I. Rysunek 6 przedstawia ideowy schemat podłączenia ze sterownikiem PLC lub kartą wejść analogowych. Rysunek 5. Ideowy schemat podłączenia wyjść przetwornika ze sterownikiem PLC lub kartą wejść analogowych. Niepoprawne podłączanie lub przekroczenie zalecanych parametrów podłączenia może doprowadzić do uszkodzenia lub zniszczenie urządzenia oraz podłączonych do niego urządzeń. Wszelkich podłączeń należy dokonywać wyłącznie przy odłączonym zasilaniu! SiMod-X-(A1) Strona 10

12 Wejścia i wyjścia Zworki konfiguracyjne Poniżej zestawiono sposób konfiguracji przełączników typu DIP Switch, umożliwiających konfigurację urządzenia. ON Adres MODBUS - konfigurowany za pomocą zworek 1 5 Adres oblicza się według następującego wzoru: 1 + Z1 + Z2*2 + Z3*4 + Z4*8 + Z5*16, gdzie Zx (x: 1, 2,, 5) ma wartość 0 (w przypadku ustawienia zworek na OFF) lub 1 (w przypadku ustawienia na ON) ON Prędkość MODBUS konfigurowana za pomocą zworek bps : Z6 = 0, Z7 = bps : Z6 = 1, Z7 = bps : Z6 = 0, Z7 = bps : Z6 = 1, Z7 = 1 gdzie Zx (x: 6, 7) ma wartość 0 (w przypadku ustawienia zworek na OFF) lub 1 (w przypadku ustawienia na ON) ON Standard wyjścia analogowego - konfigurowany za pomocą zworek Konfiguracja MODBUS : Z8 = 0, Z9 = 0, Z10 = 0 Standard 0 5 V : Z8 = 1, Z9 = 0, Z10 = 0 Standard 0 10 V : Z8 = 0, Z9 = 1, Z10 = 0 Standard 0 20 ma : Z8 = 1, Z9 = 1, Z10 = 0 Standard 4 20 ma : Z8 = 0, Z9 = 0, Z10 = 1 gdzie Zx (x: 8, 9, 10) ma wartość 0 (w przypadku ustawienia zworek na OFF) lub 1 (w przypadku ustawienia na ON) Konfigurację prędkości transmisji oraz adresu MODBUS należy wykonywać wyłącznie przy odłączonym zasilaniu. Nowe ustawienia będą aktywne zaraz po podłączeniu zasilania urządzenia. W przypadku zmiany ustawień przy włączonym zasilaniu nowe ustawienia będą aktywne po ponownym uruchomieniu urządzenia. SiMod-X-(A1) Strona 11

13 Protokół komunikacyjny Diody LED Każdy przetwornik SiMod-X-(A1) posiada dwie diody LED, które sygnalizują stan pracy urządzenia (ułatwia pierwsze uruchomienie przetwornika). Opis funkcji diod: LED czerwona (L1) - zapalona w momencie podłączenia zasilania przetwornika (światło ciągłe) LED zielona (L2) - zapalona w momencie transmisji danych przez RS-485 (światło mrugające) Protokół komunikacyjny Przetwornik został wyposażony w interfejs RS-485, który pozwala na komunikację w protokole MODBUS RTU. Połączenia urządzeń w sieć najlepiej dokonać przy użyciu dwuprzewodowej skrętki, w miarę możliwości ekranowanej. Przy komunikacji na większe odległości zaleca się zastosowanie możliwie niskich prędkości transmisji. Należy również pamiętać o instalacji terminatorów (rezystorów Ohm) między liniami A i B, na początku i końcu sieci RS-485. Parametry transmisji Komunikacja z urządzeniem odbywa z następującymi parametrami transmisji: Prędkość transmisji: konfigurowana zworkami (9600, 19200, 38400, 57600) Bity danych: 8 Bity stopu: 1 Parzystość: brak Kontrola transmisji: brak Adres MODBUS: konfigurowany zworkami (1 32) SiMod-X-(A1) Strona 12

14 Protokół komunikacyjny Ramka komunikacyjna Komunikacja z urządzeniem w protokole MODBUS RTU odbywa się na zasadzie pytanie-odpowiedź. Sterownik nadrzędny inicjalizuje ramkę dla zapisu lub odczytu danych, a urządzenie odsyła odpowiedź z parametrem lub potwierdzeniem zapisu parametru. Poniżej przedstawiona została struktura ramki komunikacyjnej dla protokołu MODBUS RTU. ADR FUNC DAT1 DAT2 DATn CRC16 ADR - (jeden bajt 8 bitów) - adres urządzenia FUNC - (jeden bajt 8 bitów) - funkcja MODBUS DAT1..n - (n bajtów 8*n bitów) - dane do zapisu bądź odczytane CRC16 - (2 bajty 16 bitów) - suma kontrolna Funkcje MODBUS W urządzeniu zaimplementowano następujące funkcje odczytu i zapisu danych. Zostały one zestawione w tabeli numer 4. Oprócz standardowych funkcji MODBUS RTU w urządzeniu zostały zaimplementowane dodatkowe funkcje, pozwalające między innymi na reset programowy, przywrócenie ustawień fabrycznych, odczyt nazwy i wersji urządzenia. Adres funkcji 0x01HEX 0x03HEX 0x04HEX 0x05HEX 0x06HEX 0x10HEX Opis Odczyt pojedynczego bitu (wyjście przekaźnikowe) Odczyt n rejestrów wewnętrznych (parametry konfiguracyjne) Odczyt n rejestrów wejściowych (dane pomiarowe oraz rejestr statusu) Zapis pojedynczego bitu (wyjście przekaźnikowe) Zapis pojedynczego rejestru (16 bitów) Zapis n rejestrów (16*n bitów) SiMod-X-(A1) Strona 13

15 Protokół komunikacyjny 0x60HEX 0x61HEX 0x62HEX Reset urządzenia Przywrócenie ustawień fabrycznych Odczyt nazwy i wersji urządzenia Tabela 3. Zestawienie funkcji MODBUS RTU Rejestr statusu Rejestr statusu jest zmienną (32 bitową) przechowywującą informację o aktualnym stanie urządzenia. Zawiera ona informację na temat alarmów (aktywność oraz przekroczenie poszczególnych progów) oraz stanu wejścia i wyjścia cyfrowego. W tabeli znajduje się numeracja poszczególnych bitów w rejestrze statusu. Bit Opis Bit Opis 0 Błąd zewnętrznego czujnika wilgotności i temperatury (wersja H) 16 Zarezerwowane 1 Błąd wewnętrznego czujnika temperatury (wersja T) 17 Zarezerwowane 2 Błąd wewnętrznego czujnika barometrycznego (wersja B) 18 Zarezerwowane 3 Błąd wewnętrznego czujnika wilgotności i temperatury (wersja S) 19 Zarezerwowane 4 Błąd wewnętrznego czujnika stężenia CO2 (wersja C) 20 Zarezerwowane 5 Zarezerwowane 21 Zarezerwowane 6 Zarezerwowane 22 Zarezerwowane 7 Zarezerwowane 23 Zarezerwowane 8 Zarezerwowane 24 Zarezerwowane 9 Zarezerwowane 25 Zarezerwowane 10 Zarezerwowane 26 Zarezerwowane 11 Zarezerwowane 27 Zarezerwowane 12 Zarezerwowane 28 Zarezerwowane 13 Zarezerwowane 29 Zarezerwowane 14 Zarezerwowane 30 Zarezerwowane 15 Zarezerwowane 31 Zarezerwowane SiMod-X-(A1) Strona 14

16 Protokół komunikacyjny Bit przyjmuje wartość 0, gdy nieaktywny, niezałączony. Bit przyjmuje wartość 1, gdy aktywny, załączony. Zestawienie rejestrów MODBUS RTU Tabela 4. Opis rejestru statusu numeracja bitów. W tabeli numer 8 znajduje się zestawienie wszystkich rejestrów dostępnych dla użytkownika poprzez protokół MODBUS RTU. Dla każdego rejestru określono adres, rozmiar, zakres oraz które funkcje umożliwiają jego zapis lub odczyt. Dla urządzeń (np. wybrane sterowniki PLC, panele HMI,.) gdzie numeracja rejestrów rozpoczyna się od wartości 1 (nie od 0, jak zostało przedstawione w tabeli) należy pamiętać o uwzględnieniu tego offsetu, zwiększając adres każdego rejestru o 1. Adres rejestru Opis Funkcja odczytu Funkcja zapisu Typ danych Zakres parametru Uwagi 0DEC Standard wyjścia analogowego dotyczy wersji A1 0x03HEX 0x06HEX WORD 0: 0-5V (wyjście napięciowe 0 5 V) 1: 0-10V (wyjście napięciowe 0 10 V) 2: 0-20mA (wyjście prądowe 0 20 ma) 3: 4-20mA (wyjście prądowe 4 20 ma) Ma zastosowanie tylko w przypadku zworek dotyczących standardu wyjścia ustawionych na 0. 1DEC Typ pomiaru przypisany do wyjścia analogowego dotyczy wersji A1 0x03HEX 0x06HEX WORD 0: Wilgotność (wersja H) 1: Temperatura (wersja H) 2: Temperatura punktu rosy (wersja H) 3: Ciśnienie atmosferyczne (wersja B) 4: Temperatura (wersja B) 5: Temperatura (wersja T) 6: Napięcie / Prąd (wersja A) 7: Wilgotność (wersja S) 8: Temperatura (wersja S) SiMod-X-(A1) Strona 15

17 Protokół komunikacyjny 2DEC - 3DEC 4DEC - 5DEC 6DEC - 7DEC Wartość pomiaru dla minimalnego sygnału wyjściowego wyjście analogowe dotyczy wersji A1 Wartość pomiaru dla maksymalnego sygnału wyjściowego wyjście analogowe dotyczy wersji A1 Wartość ustawiana na wyjściu w przypadku błędu czujnika wyjście analogowe dotyczy wersji A1 9: Temperatura punktu rosy (wersja S) 10: Stężenie CO2 (wersja C) 11: MODBUS ustawiane przez MODBUS 0x03HEX 0x10HEX REAL - 0x03HEX 0x10HEX REAL - 0x03HEX 0x10HEX REAL - 0DEC - 1DEC Rejestr statusu. 0x04HEX - DWORD - 2DEC - 3DEC Wilgotność (wersja H) 0x04HEX - REAL - 4DEC - 5DEC Temperatura (wersja H) 0x04HEX - REAL - 6DEC - 7DEC Temperatura punktu rosy (wersja H) 0x04HEX - REAL - 8DEC - 9DEC Ciśnienie atmosferyczne (wersja B) 0x04HEX - REAL - 10DEC - 11DEC Temperatura (wersja B) 0x04HEX - REAL - 12DEC - 13DEC Temperatura (wersja T) 0x04HEX - REAL - 14DEC - 15DEC Napięcie / Prąd (wersja A) 0x04HEX - REAL - 16DEC - 17DEC Wilgotność (wersja S) 0x04HEX - REAL - 18DEC - 19DEC Temperatura (wersja S) 0x04HEX - REAL - 20DEC - 21DEC Temperatura punktu rosy (wersja S) 0x04HEX - REAL - 22DEC - 23DEC Stężenie CO2 (wersja C) 0x04HEX - REAL - 24DEC - 25DEC Liczba wysłanych ramek komunikacyjnych przez RS485. 0x04HEX - DWORD - 26DEC - 27DEC Liczba odebranych ramek komunikacyjnych przez RS485. 0x04HEX - DWORD - Tabela 5. Zestawienie rejestrów urządzenia Typy zmiennych z tabeli: BIT - 1 bit - zakres 0 lub 1 WORD - wartość 16 bitowa, stałoprzecinkowa bez znaku - zakres: określony w tabeli DWORD - wartość 32 bitowa, stałoprzecinkowa bez znaku - zakres: określony w tabeli REAL - wartość 32 bitowa zmiennoprzecinkowa ze znakiem - zakres: -3.4e38 do 3.4e38 SiMod-X-(A1) Strona 16

18 Symbol zamówieniowy Symbol zamówieniowy Tabela wyboru odpowiedniego przetwornika: Przetwornik: SiMod- X - Y - Z Wielkość mierzona Przetwornik ciśnienia atmosferycznego i temperatury B Przetwornik stężenia dwutlenku węgla CO ppm C2 Przetwornik stężenia dwutlenku węgla CO ppm C5 Przetwornik stężenia dwutlenku węgla CO ppm CA Przetwornik wilgotności względnej i temperatury (do sond HC2 ROTRONIC) H Przetwornik wilgotności względnej i temperatury S Przetwornik temperatury T Dodatkowe wyjście Konfigurowane wyjście analogowe (0 5 V, 0 10 V, 0 20 ma lub 4 20 ma) A1 Wersja obudowy Obudowa z poliwęglanu, stopień ochrony IP65 (zapewniany przez obudowę) Cx H S T P6 Przykładowy symbol zamówieniowy przetwornika: SiMod- S - A1 - P6 Przetwornik wilgotności względnej i temperatury, z interfejsem RS-485 oraz wyjściem analogowym, w obudowie IP65 SiMod-X-(A1) Strona 17

19 Grafika Grafika SiMod-B, SiMod-B-A1, SiMod-Cx, SiMod-Cx-A1, SiMod-S, SiMod-S-A1, SiMod-T, SiMod-T-A1 SiMod-S-P6, SiMod-S-A1-P6 SiMod-T-P6, SiMod-T-A1-P6 SiMod-H-P6, SiMod-H-A1-P6 SiMod-X-(A1) Strona 18

20 Zestaw Zestaw Standardowy zestaw SiMod-X-(A1) zawiera: przetwornik pomiarowy uszczelkę do pokrywy obudowy (tylko w wersji P6) śruby do zamknięcia pokrywy obudowy (tylko w wersji P6) skróconą instrukcję montażu 1 szt. 1 szt. 4 szt. 1 szt. Akcesoria BOX-RS485 CONV-RS485 ZAS-xx-WT ZAS-xx-DIN Puszka przyłączeniowa do podłączenia zasilania oraz linii RS-485 Konwerter RS485 - USB Zasilacz sieciowy 230VAC, napięcie wyjściowe 12 lub 24 VDC, wtyczkowy Zasilacz sieciowy 230VAC, napięcie wyjściowe 12 lub 24 VDC, montaż na szynę DIN Modyfikacje na zamówienie Oferujemy dostosowanie urządzenia do indywidulanych potrzeb aplikacji. Modyfikacja taka może obejmować część mechaniczną (specjalne złącza, zmiana panelu przedniego, zmiana obudowy ), część elektroniczną (zmiana standardu wejść, zmiana napięcia zasilania, zmiana interfejsu komunikacyjnego Ethernet LAN, Radio, ) i/lub część funkcjonalną (dodatkowe algorytmy, funkcje matematyczne, ). Oferujemy także możliwość przygotowania dedykowanego oprogramowania na komputer PC lub panel HMI, spełniającego tylko określone zadania aplikacji. SiMod-X-(A1) Strona 19

21 Notatki własne Notatki własne SiMod-X-(A1) Strona 20

22 Kontakt Kontakt AP Automatyka S.C. tel.: fax: http: SiMod-X-(A1) Strona 21
