1 Przewodnik projektanta i instalatora systemu 1.VI.2012 ver. 1.00\beta

2

3 Spis treści Spis treści I 1 Ogólne informacje o systemie Fibaro 1 2 Przeglad protokołu Z-WAVE Typy urzadzeń Praca w sieci Zasady routingu Moduły systemu Fibaro Dimmer FGD211 - ściemniacz uniwersalny Charakterystyka produktu Dane techniczne Wybrane parametry konfiguracyjne modułu Asocjacje Praktyczne wskazówki Schemat podłaczania modułu Dimmer Relay Switch 2x1,5kW FGS Charakterystyka produktu Dane techniczne Wybrane parametry konfiguracyjne modułu Asocjacje Schemat podłaczania modułu Relay Switch 2x1,5kW Praktyczne wskazówki Relay Switch 1x3kW FGS Charakterystyka produktu Dane techniczne Wybrane parametry konfiguracyjne modułu Asocjacje Schemat podłaczania modułu Relay Switch 1x3kW I

4 3.4 Roller Shutter FGR Charakterystyka produktu Dane techniczne Kalibracja modułu Wybrane parametry konfiguracyjne modułu Asocjacje Schemat podłaczania modułu Roller Shutter Bypass FGB Dane techniczne Schemat podłaczania modułu Bypass Bezprzewodowe czujniki Z-WAVE Universal Binary Sensor Dane techniczne Wybrane parametry konfiguracyjne modułu Dodawanie/usuwanie sensora do/z HC Schematy podłaczenia sensora Termostat grzejnikowy Danfoss Dane techniczne Dodawanie/usuwanie termostatu do/z HC Adaptery montażowe urzadzenia Czujnik ruchu Charakterystyka czujnika Dane techniczne Dodawanie/usuwanie czujnika do/z HC Czujnik zalania Charakterystyka czujnika Dane techniczne Dodawanie/usuwanie czujnika do/z HC Czujnik temperatury i wilgotności Charakterystyka czujnika Dane techniczne Dodawanie/usuwanie czujnika do/z HC Czujnik kontaktronowy Charakterystyka czujnika Dane techniczne Dodawanie/usuwanie czujnika do/z HC Czujnik dymu Charakterystyka czujnika Dane techniczne Dodawanie/usuwanie czujnika do/z HC II

5 5 Home Center HC2 Finder Twój dom Pomieszczenia Urzadzenia Dodawanie urzadzeń typu Z-WAVE Dodawanie kamery IP Dodawanie wirtualnych urzadzeń Usuwanie urzadzeń Sceny Przykładowe sceny Powiazania Sterowanie ogrzewaniem Sterowanie klimatyzacja Sterowanie wilgotnościa Wideofurtka Panele Panel SMS Panel Alarmu Panel Ogrzewania Panel Klimatyzacji Panel Wilgotności Panel Zdarzeń Panel Uprawnień Panel Powiadomień Panel Lokalizacji Konfiguracja Ogólne Ustawienia LAN Lokalizacja Backup Recovery Mode Spis rysunków 97 Notatnik 101 Najczęściej zadawane pytania 105 III

6

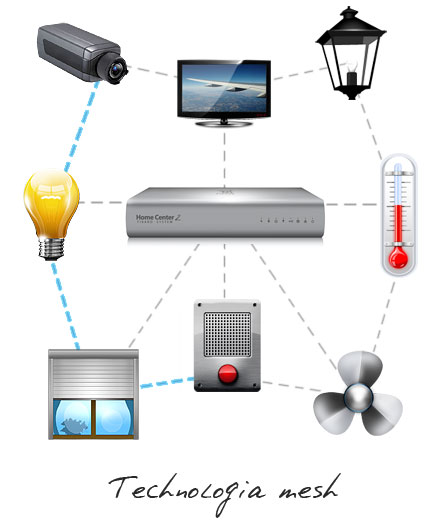

7 Rozdział 1 Ogólne informacje o systemie Fibaro FIBARO jest bezprzewodowym systemem automatyki budynkowej, opartym o technologię Z-Wave. System, z racji na topologię protokołu komunikacyjnego, zapewnia szereg korzyści w porównaniu do podobnych rozwiazań. W konkurencyjnych systemach urzadzenia radiowe tworza bezpośrednie połaczenie pomiędzy odbiornikiem i nadajnikiem. Sygnał radiowy jest tłumiony przez wszystkie przeszkody wzdłuż jego ścieżki (ściany, meble itp.), więc w najgorszym przypadku system może przestanie pełnić swoje funkcje. Zaleta FIBARO jest fakt, iż urzadzenia oprócz tego, że sa odbiornikami i nadajnikami stanowia także "powielacz" sygnału. Jeżeli bezpośrednia ścieżka połaczenia pomiędzy nadajnikiem a odbiornikiem nie może być ustanowiona, połaczenie może zostać zrealizowane dzięki wykorzystaniu innych, pośrednicza- cych w transmisji, urzadzeń. Bezprzewodowa komunikacja w FIBARO odbywa się dwukierunkowo - sygnał jest nie tylko wysyłany do odbiorników ale dodatkowo odbiorniki wysyłaja potwierdzenie jego odebrania. Tym samym informuja o swoim stanie, dzięki czemu można stwierdzić czy urzadzenie faktycznie zostało właczone. Bezpieczeństwo transmisji systemu FIBARO jest porównywalne z systemami przewodowymi. FIBARO pracuje w bezpłatnym paśmie do transmisji danych na częstotliwości 868MHz. Każda sieć posiada własny unikalny numer identyfikujacy (home ID), dlatego istnieje możliwość współdziałania dwóch, badź więcej, niezależnych systemów w jednym budynku bez żadnych kolizji. Mimo, że technologia Z-Wave jest nowościa, podobnie jak Wi-Fi stała się oficjalnie obowiazuj acym standardem - wielu producentów z różnych dziedzin oferuje rozwiazania bazujace na tej samej technologii i sa one wzajemnie kompatybilne. To sprawia, że system jest przyszłościowy i będzie pozwalał na dalszy rozwój. Inteligentny system Z-Wave jest technologia sieci kratowych tzw. MESH, gdzie 1

8 każde urzadzenie jest w stanie wysyłać i odbierać komendy sterujace. Urzadzenia maja również możliwość stałej kontroli nad poprawnościa działania poszczególnych modułów, nieustannie informujac centralę o ich statusie. Dzięki tej technologii FIBA- RO tworzy dynamiczna strukturę sieci. Od momentu właczenia, położenie poszczególnych urzadzeń systemu jest uaktualniane automatycznie w czasie rzeczywistym przez potwierdzenie stanów w pracujacej sieci MESH. Moduły FIBARO tworza węzły sieci. Dzięki specyfice sieci MESH, jeśli nie wszystkie węzły moga wymieniać się danymi między soba, informacje sa przesyłane przez sasiadów. Moduły MESH automatycznie zmieniaja konfigurację w przypadku zmiany położenia, oraz, co najważniejsze, moga się komunikować nawet w przypadku całkowitego uszkodzenia centrali sterujacej - np. w wyniku pożaru. Każdy z modułów systemu musiał przejść bardzo rygorystyczna i skomplikowana procedurę testowa u właściciela technologii Z-WAVE, po czym otrzymał certyfikat kompatybilności. Obecnie dostęp do tej technologii posiada 250 firm z całego świata. Dzięki stałej współpracy i kompatybilności z ich produktami posiadamy dostęp do nieograniczonych możliwości i rozwiazań w zakresie inteligentnych budynków, co czyni FIBAR Group prekursorem na Polskim rynku. 2

9 Rozdział 2 Przeglad protokołu Z-WAVE Z-wave funkcjonuje na częstotliwości 868 MHz w Europie i 908 MHz w USA nielicencjonowanych pasmach ISM. Pierwotnie protokół został wprowadzony z 9600 b/s szybkościa danych jednak została ona zwiększona do 40Kbps. Obie wersje protokołu sa ze soba kompatybilne. Dane sa przesyłane w 8 bitowych blokach, w których najważniejszy bit jest wysyłany jako pierwszy. Każda sieć z-wave posiada unikalny identyfikator zwany HOME ID. Kontroler urzadzenia ma przypisany dodatkowo ID sieci, z której podczas dołaczania urza- dzenie typu slave pobiera HOME ID od kontrolera. Jeżeli inny kontroler urzadzenia dołacza do sieci to przejmuje HOME ID z kontrolera głównego. Indywidualne węzły w sieci sa adresowane przy użyciu ID węzła. ID węzła jest unikalne tylko w zakresie sieci. 2.1 Typy urzadzeń Istnieja 2 typy urzadzeń zdefiniowane w protokole z-wave: kontroler i slave. Kontrolery: główny i drugorzędny. Kontroler główny (primary) jest tylko jeden w sieci, zarzadza procesem dodawania/usuwania urzadzeń do sieci i utrzymuje ostatnie ustawienia sieci. Pozostałe kontrolery kopiuja tę informację od kontrolera primary. W systemie FIBARO kontrolerem głównym jest HC2. Kontroler drugorzędny (secondary) - np. pilot Kontrolery sa zdolne do inicjowania transmisji danych jak i do wspierania wszystkich jednostek zwiazanych z routingiem sieci. Slave to urzadzenie, którego głównym celem jest bezpośrednie wykonywanie zadań narzuconych przez kontroler. 3

10 2.2 Praca w sieci Zarzadzanie węzłami z-wave odbywa się poprzez 2 główne operacje: dodawanie/usuwanie i asocjacje. Poprzez dodawanie uruchamiamy nowy węzeł w sieci i tylko kontrolery główne moga dodawać/usuwać węzły. W sieci z-wave jest tylko jeden kontroler główny, który zarzadza procesem dodawania/usuwania i utrzymuje ostatnia konfigurację sieci. Pozostałe kontrolery kopiuja tę informację od kontrolera głównego. Proces dodawania zaczyna się od aktywowania inicjatora dodawania na kontrolerze głównym i slave jednocześnie. Inicjator może być zarówno fizycznym wyłaczni- kiem, określonym sposobem aktywowania klawisza, kombinacja klawiszy lub ikona w menu systemu. Kiedy ramka informacyjna węzła zostanie odebrana przez nieak- tywny węzeł to główny kontroler przydzieli HOME ID i ID węzłowi slave lub innemu kontrolerowi. W tym przypadku urzadzenie automatycznie stanie się drugim kontrolerem. Elementem dodawania dodatkowych kontrolerów do sieci jest powtarzanie tabel routingowych i innych dodatkowych informacji, odbywa się to automatycznie pomiędzy głównym i nowym kontrolerem. Proces ten zapewnia, że nowy kontroler będzie posiadał aktualne informacje routingowe. Asocjacja to stworzenie logicznego połaczenia pomiędzy urzadzeniami, innymi słowy asocjacja tworzy sztywny schemat sterowania. Asocjację możemy przypisać zarówno do kontrolera głównego jak i do modułów w sieci. 2.3 Zasady routingu W procesie dodawania urzadzeń do sieci, główny kontroler wysyła komendę do urzadzenia slave o zbadanie czy sa inne urzadzenia z-wave dostępne w jego otoczeniu. Ta informacja jest przechowywana w tabelach routingowych i odwzorowuje topologię sieci. Jeżeli pozycja węzła ulegnie zmianie to topologia sieci przebuduje się, a tabele routingowe kontrolera zostana zaktualizowane. Z-wave wykorzystuje podstawy mechanizmu routowania: kontroler urzadzenia, które inicjuje komunikat generuje kompletna trasę z podaniem liczby hopek (węzłów). Informacja o trasie jest umieszczana w ramce a każdy węzeł, który otrzyma ramkę postępuje zgodnie z informacja w niej zawarta. Należy pamiętać, że kontrolery, jeśli sa mobilne musza określić swoje położenie w sieci za każdym razem gdy wysyłaja polecenie do węzła. Biorac pod uwagę średniej wielkości dom kontroler będzie chciał dosięgnać węzeł najpierw bezpośrednio. Jeżeli to mu się nie uda musi on określić swoje położenie w sieci, aby przyspieszyć ten proces, kontroler posada dwa rejestry: listę najczęściej używanych węzłów i listę preferowanych węzłów. Lista najczęściej używanych węzłów to lista urzadzeń, z którymi kontroler może kontaktować się bezpośrednio oraz jak często jest w stanie je dosięgnać. Używajac tej informacji kontroler pinguje inne węzły aby znaleźć ich pozycję w sieci. Następnie próbuje sięgnać każdy preferowany węzeł, który jest najmniejsza grupa węzłów potrzebnych do sięgnięcia wszystkich węzłów jedna hop- 4

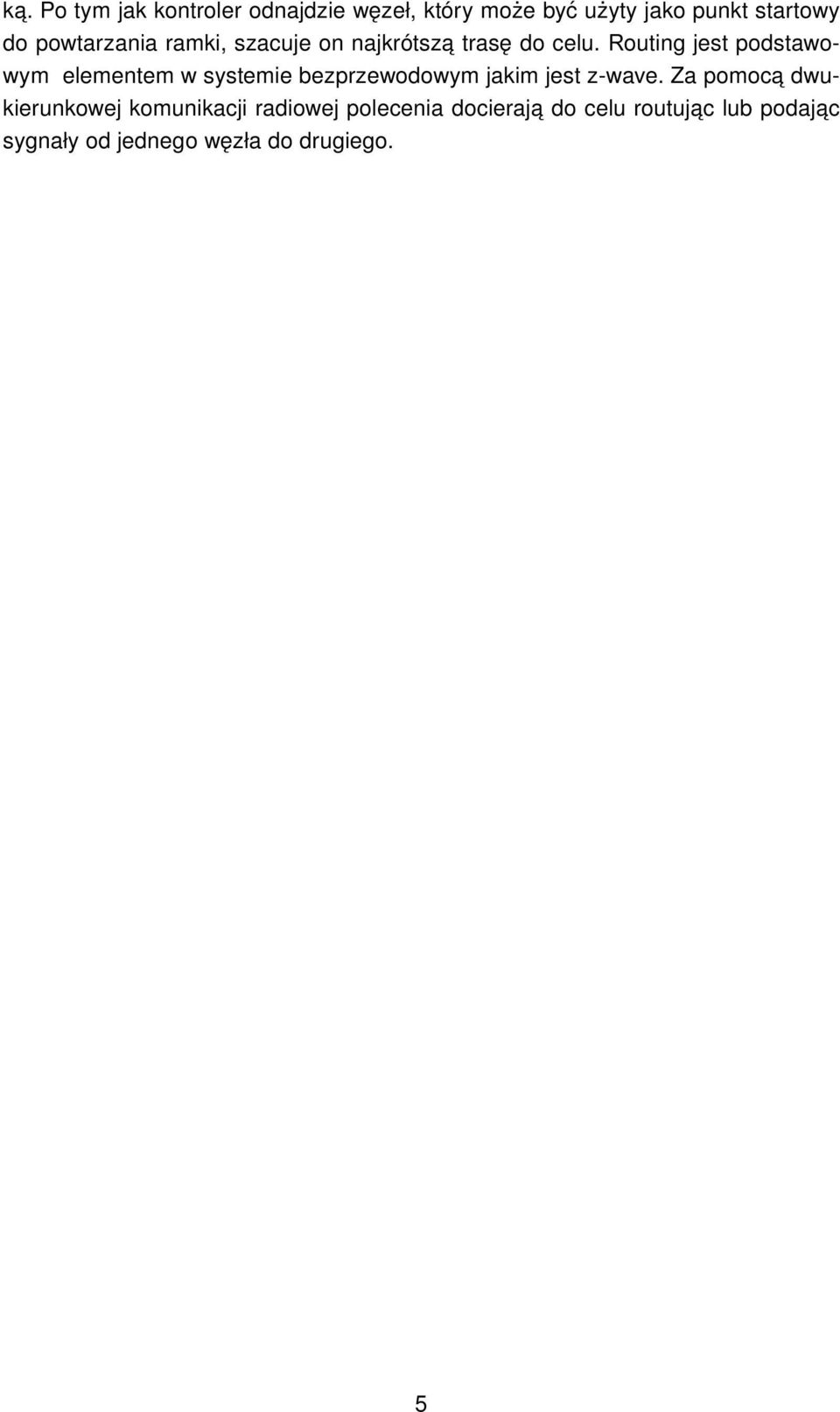

11 ka. Po tym jak kontroler odnajdzie węzeł, który może być użyty jako punkt startowy do powtarzania ramki, szacuje on najkrótsza trasę do celu. Routing jest podstawowym elementem w systemie bezprzewodowym jakim jest z-wave. Za pomoca dwukierunkowej komunikacji radiowej polecenia docieraja do celu routujac lub podajac sygnały od jednego węzła do drugiego. 5

12

13 Rozdział 3 Moduły systemu Fibaro 3.1 Dimmer FGD211 - ściemniacz uniwersalny Rysunek 3.1: Moduł Dimmer FGD211 Moduł Dimmer jest zaawansowanym kontrolerem oświetlenia. Przy użyciu modułu można właczać i ściemniać lampy za pośrednictwem transmisji bezprzewodowej i podłaczonego bezpośrednio do ściemniacza przycisku. Ściemniacz automatycznie rozpoznaje podłaczone obciażenie, jest zabezpieczony przed przeciażeniem, zwarciem, charakteryzuje się bezgłośna praca. Urzadzenie dysponuje funkcja "miękkiego" startu, która umożliwia łagodne rozjaśnienie podłaczonego obciażenia. Miękki start przedłuża życie konwencjonalnym żarówkom. (UWAGA! W przypadku świetlówek i innych specyficznych lamp np. ze starterem lub niektórymi transformatorami starego typu, ściemnianie jest fizycznie niemożliwe, sterowanie takimi urzadzeniami może odbywać się tylko na zasadzie właczenia i wyłaczenia). Dimmer jest najmniejszym urzadzeniem sterujacym tego typu na świecie. 7

14 3.1.1 Charakterystyka produktu Moduł Dimmer pracuje z następujacym obciażeniem: żarowym konwencjonalnym, halogenowym 230V, halogenowym niskonapięciowym 12V (z transformatorami elektronicznymi), ledowym ściemnialnym. W przypadku instalacji oświetleniowej starego typu (dwuprzewodowa bez przewodu neutralnego w puszcze) dla obwodów oświetleniowych małej mocy sugeruje się dodatkowo wykorzystać moduł FGB001 - BYPASS. Dimmer, jako łacznik, potrafi współpracować z: świetlówkami kompaktowymi, żarówkami LED, lampami jarzeniowymi ze statecznikami elektronicznymi oraz większościa stateczników konwencjonalnych Dane techniczne napięcie zasilania 230V ±10%, 50Hz, moc wyjściowa W (dla obciażeń rezystancyjnych)*, typ ściemniacza: Leading-edge dimmer (sterowanie zboczem narastajacym) zgodne z normami UE - EN (bezpieczeństwo użytkowania), zabezpieczenie nadpradowe 2,5A, ograniczenie temperaturowe układu 105 C, Temperatura pracy C, do montażu w puszkach 50mm, protokół radiowy Z-Wave, częstotliwość radiowa 868 MHz, Zasięg: do ok. 50m w terenie otwartym, do ok. 30 m w budynkach (w zależności od materiałów budowlanych), 8

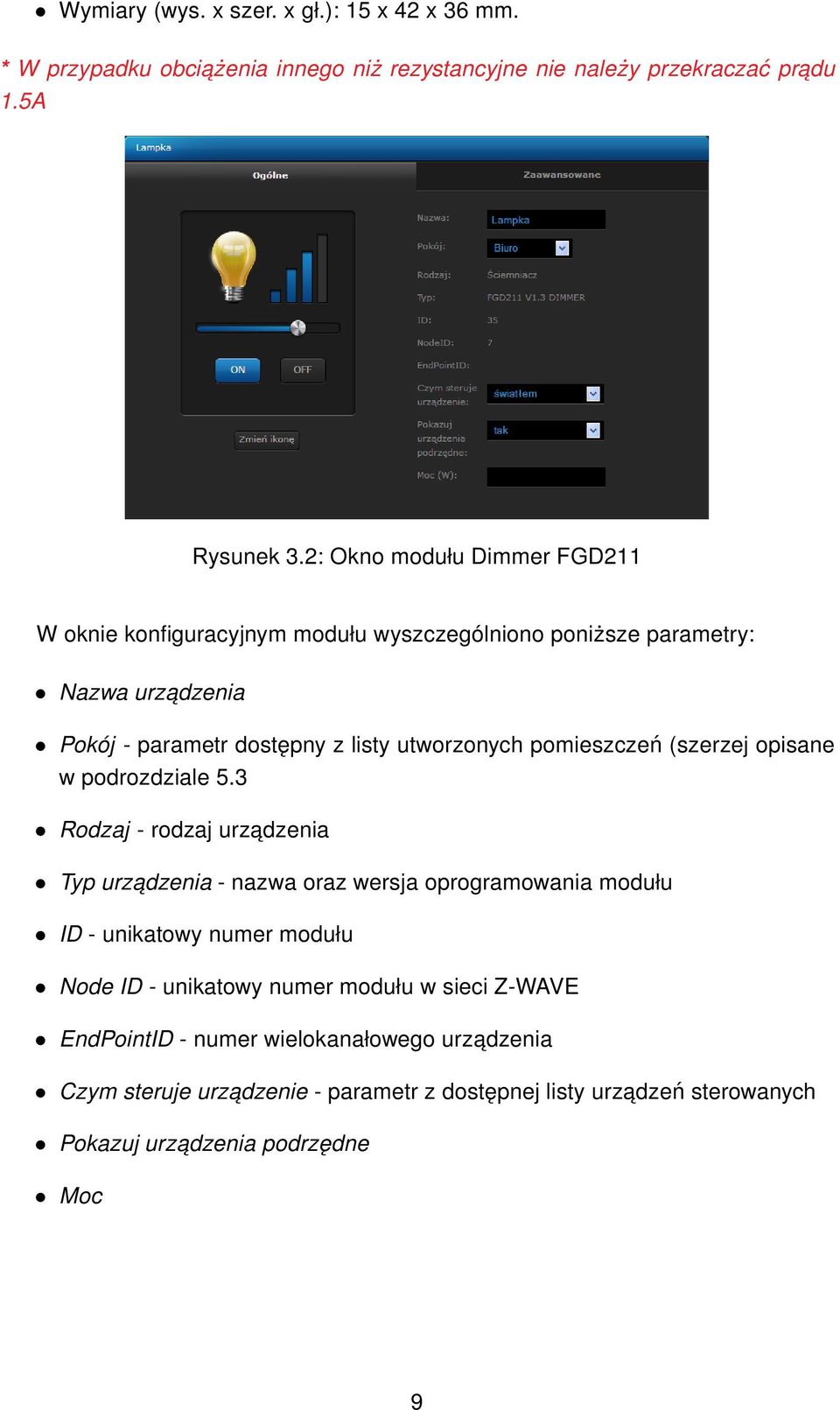

15 Wymiary (wys. x szer. x gł.): 15 x 42 x 36 mm. * W przypadku obciażenia innego niż rezystancyjne nie należy przekraczać pradu 1.5A Rysunek 3.2: Okno modułu Dimmer FGD211 W oknie konfiguracyjnym modułu wyszczególniono poniższe parametry: Nazwa urzadzenia Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale 5.3 Rodzaj - rodzaj urzadzenia Typ urzadzenia - nazwa oraz wersja oprogramowania modułu ID - unikatowy numer modułu Node ID - unikatowy numer modułu w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia Czym steruje urzadzenie - parametr z dostępnej listy urzadzeń sterowanych Pokazuj urzadzenia podrzędne Moc 9

16 3.1.3 Wybrane parametry konfiguracyjne modułu Parametry konfiguracyjne poszczególnych modułów dostępne sa z poziomu ustawień opcji zaawansowanych w Home Center 2. Parametr 8 Wielkość skoku przy regulacji automatycznej. Wartość domyślna 1% Parametr 9 Czas przejścia miedzy skrajnymi wartościowymi poziomu ściemnienia przy sterowaniu ręcznym. Wartość domyślna 0.05s Parametr 10 Czas przejścia miedzy skrajnymi wartościowymi poziomu ściemnienia przy sterowaniu automatycznym. Wartość wyłacza płynna zmianę natężenia światła. UWAGA Wartość 0 wymagana jest dla urzadzeń indukcyjnych oraz pojemnościowych (np. świetlówek, jarzeniówek, silników pradu przemiennego itp). Parametr 12 Maksymalny poziom rozjaśnienia ściemniacza. Wartość domyślna 99% Parametr 13 Minimalny poziom ściemnienia ściemniacza. Poziom maksymalny nie może być mniejszy niż minimalny. Wartość domyślna 2% UWAGA Dla sterowania świetlówkami, jarzeniówkami, LEDami nieściemnialnymi minimalna wartość powinna wynosić 98%, maksymalna 99%, zbyt niska wartość w przypadku sterowania silnikiem AC grozi zniszczeniem silnika Parametr 14 Rodzaj włacznika, można wybrać pomiędzy włacznikami mono-stabilnym lub bistabilnym. Wartość domyślna: włacznik mono-stabilny. Parametr 15 Opcja podwójnego kliknięcia (ustawienie oświetlenia na 100%). Wartość domyślna: Podwójne kliknięcie właczone. Parametr 17 Funkcja klawisza schodowego, umożliwia zdublowanie klawisza nr 1. Ściemniacz może obsłużyć dwa klawisze bistabilne lub nieskończona ilość klawiszy monostabilnych. Wartość domyślna: funkcja klawisza schodowego wyłaczona. 10

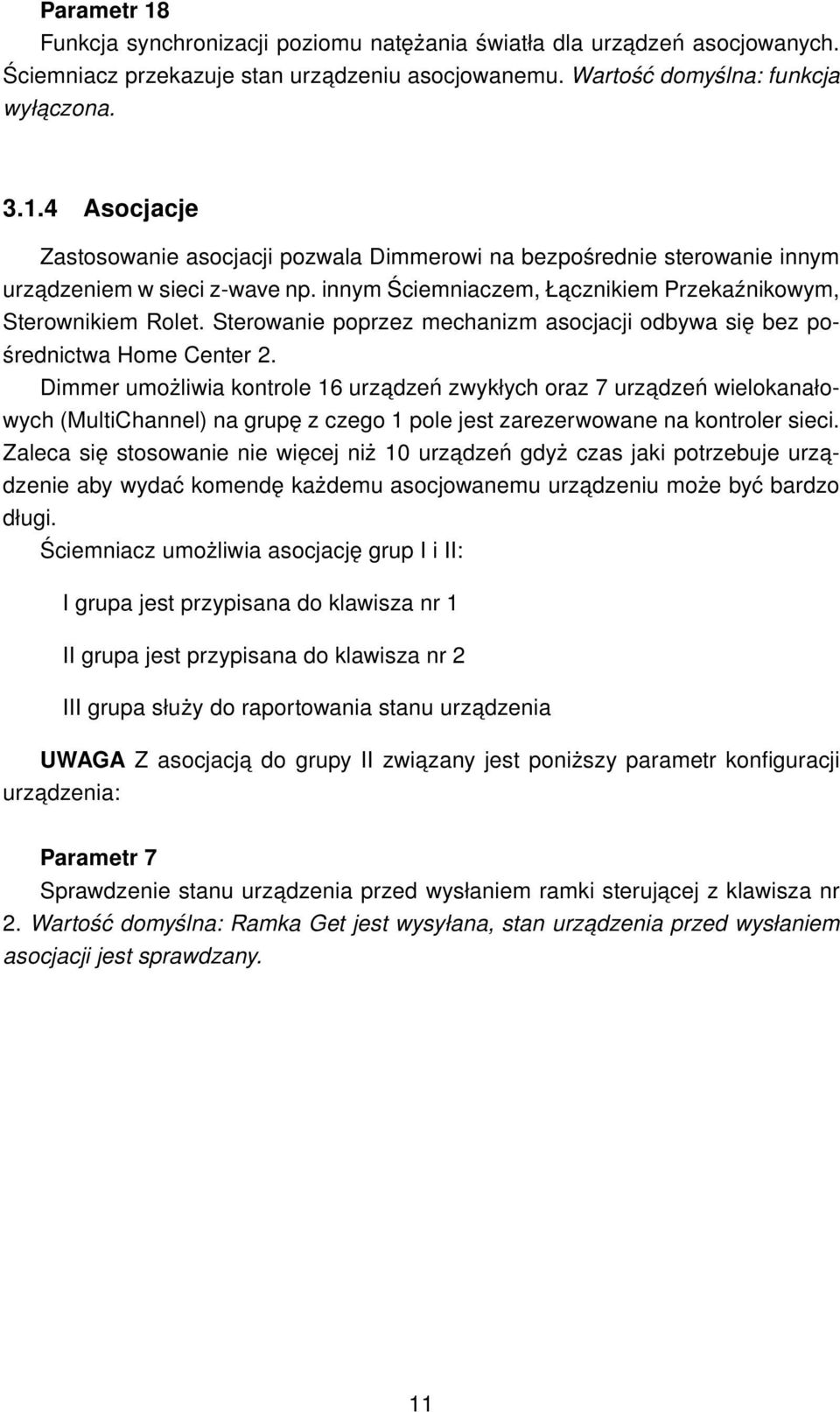

17 Parametr 18 Funkcja synchronizacji poziomu natężania światła dla urzadzeń asocjowanych. Ściemniacz przekazuje stan urzadzeniu asocjowanemu. Wartość domyślna: funkcja wyłaczona Asocjacje Zastosowanie asocjacji pozwala Dimmerowi na bezpośrednie sterowanie innym urzadzeniem w sieci z-wave np. innym Ściemniaczem, Łacznikiem Przekaźnikowym, Sterownikiem Rolet. Sterowanie poprzez mechanizm asocjacji odbywa się bez pośrednictwa Home Center 2. Dimmer umożliwia kontrole 16 urzadzeń zwykłych oraz 7 urzadzeń wielokanałowych (MultiChannel) na grupę z czego 1 pole jest zarezerwowane na kontroler sieci. Zaleca się stosowanie nie więcej niż 10 urzadzeń gdyż czas jaki potrzebuje urza- dzenie aby wydać komendę każdemu asocjowanemu urzadzeniu może być bardzo długi. Ściemniacz umożliwia asocjację grup I i II: I grupa jest przypisana do klawisza nr 1 II grupa jest przypisana do klawisza nr 2 III grupa służy do raportowania stanu urzadzenia UWAGA Z asocjacja do grupy II zwiazany jest poniższy parametr konfiguracji urzadzenia: Parametr 7 Sprawdzenie stanu urzadzenia przed wysłaniem ramki sterujacej z klawisza nr 2. Wartość domyślna: Ramka Get jest wysyłana, stan urzadzenia przed wysłaniem asocjacji jest sprawdzany. 11

18 3.1.5 Praktyczne wskazówki 1. Jak poprawnie dodać moduł z podłaczon a świetlówka? Aby poprawnie dodać moduł z podłaczon a świetlówka należy podłaczyć układ zgodnie ze schematem elektrycznym, podpiać moduły do pradu i szybko dwukrotnie przycisnać przycisk B lub klawisz podłaczony pod wejście S1. Świetlówka powinna się rozświetlić (dimmer zadziała z pełna moca). W następnej kolejności należy dodać moduł do systemu zgodnie z instrukcja obsługi. 2. Jak ustawić parametry dla świetlówki Parametr 10: 0 sekund Parametr 13: 98% 3. Jakiego typu ściemnianie obsługuje Dimmer Fibaro Dimmer Fibaro jest urzadzeniem typu Leading-Edge dimmer. Moduł będzie kompatybilny z uniwersalnymi transformatorami i przeznaczonymi do ściemniania typu leading-edge (zbocze narastajace sinusoidy). 12

19 3.1.6 Schemat podłaczania modułu Dimmer 1. Przed przystapieniem do montażu upewnić się, czy napięcie sieciowe jest odłaczone. 2. Podłaczyć ściemniacz wg schematu poniżej. 3. Umieścić całość w puszce elektrycznej. 4. Ułożyć antenę. Objaśnienia do schematów: L - zacisk przewodu fazowego N - zacisk przewodu neutralnego O - zacisk wyjściowy ściemniacza (sterowanie dołaczonym oświetleniem lub innym obciażeniem) Sx - zacisk zasilania łacznika podłaczonego do ściemniacza S1 - zacisk klawisza nr 1 (posiada opcję wprowadzenia urzadzenia w stan uczenia się) S2 - zacisk klawisza nr 2 B - przycisk serwisowy (służy do dodawanie i odejmowania urzadzenia z systemu posiada takie same funkcje jak zacisk S1 Rysunek 3.3: Przykładowe podłaczenie modułu Dimmer 13

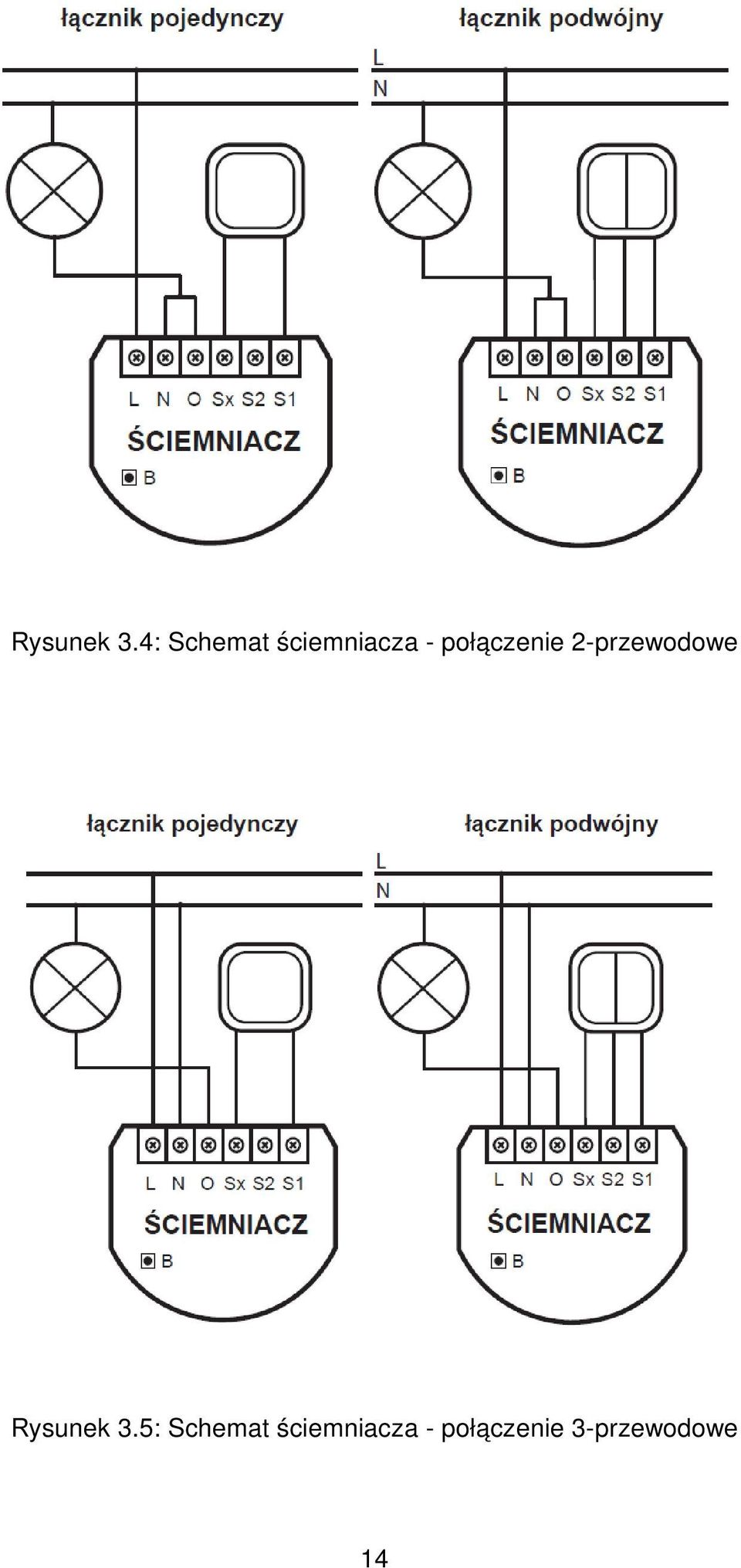

20 Rysunek 3.4: Schemat ściemniacza - połaczenie 2-przewodowe Rysunek 3.5: Schemat ściemniacza - połaczenie 3-przewodowe 14

21 Rysunek 3.6: Schemat ściemniacza - połaczenie schodowe Rysunek 3.7: Schemat ściemniacza - połaczenie krzyżowe 15

22 3.2 Relay Switch 2x1,5kW FGS211 Rysunek 3.8: Moduł Relay Switch 2x1,5kW FGS211 Podwójny łacznik przekaźnikowy jest zdalnie sterowanym modułem systemu FI- BARO przeznaczonym do pracy w puszce łacznika ściennego lub w dowolnym miejscu, gdzie istnieje potrzeba wysterowania dowolnych dwóch odbiorników o mocy każdego z osobna nie przekraczajacej 1,5kW. Za jego pomoca można właczać i wyłaczać podłaczone do jego zacisków urzadzenia za pośrednictwem transmisji bezprzewodowej i podłaczonego bezpośrednio do łacznika FIBARO przycisku Charakterystyka produktu Sterowanie za pomoca urzadzeń systemu FIBARO, badź dowolnego kontrolera Z-Wave. Sterowanie mikroprocesorowe. Elementy wykonawcze: przekaźniki. Urzadzenie współpracuje z przyciskami mono-stabilnymi oraz bistabilnymi Dane techniczne Napięcie zasilania V ±10% 50/60Hz, Maksymalny prad obciażenia dla pojedynczego wyjścia AC - 8A / 230V 50/60Hz, Maksymalny prad obciażenia dla pojedynczego wyjścia DC - 8A / 30V, Moc obwodów wyjściowych (dla obciażenia rezystancyjnego) - 2 x 1,5 kw (W przypadku obciażenia innego niż rezystancyjne, należy zwrócić uwagę na wartość współczynnika cosφ i w razie potrzeby zastosować obciażenie mniejsze niż znamionowe), Zgodne z normami UE - EN (bezpieczeństwo użytkowania), 16

23 Ograniczenie temperaturowe 105 C, Temperatura pracy 0-40 CC, Do montażu w puszkach 50mm, Protokół radiowy Z-Wave, Częstotliwość radiowa 868 MHz, Zasięg do ok. 50m w terenie otwartym do ok. 30m w budynkach (w zależności od materiałów budowlanych), Wymiary (wys. x szer. x gł.) 15 x 42 x 38 mm. Rysunek 3.9: Okno Modułu Relay Switch 2x1,5kW W oknie konfiguracyjnym modułu wyszczególniono poniższe parametry: Nazwa urzadzenia Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale 5.3 Rodzaj - rodzaj urzadzenia Typ urzadzenia - nazwa oraz wersja oprogramowania modułu ID - unikatowy numer modułu Node ID - unikatowy numer modułu w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia 17

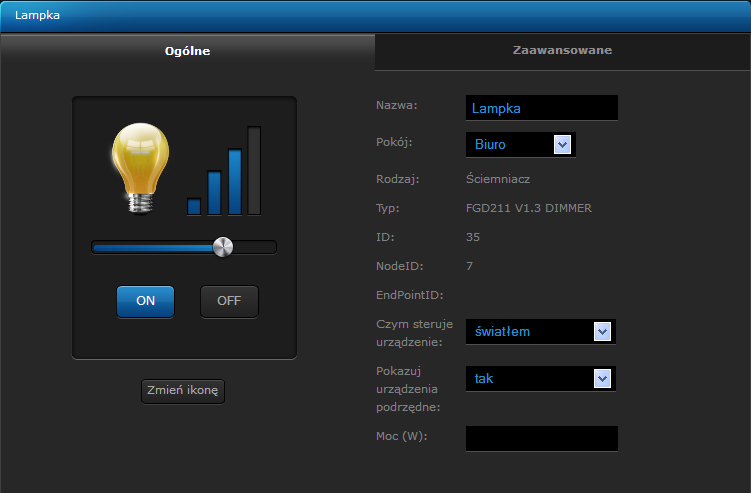

24 Czym steruje urzadzenie - parametr z dostępnej listy urzadzeń sterowanych Pokazuj urzadzenia podrzędne Moc Wybrane parametry konfiguracyjne modułu Parametry konfiguracyjne poszczególnych modułów dostępne sa z poziomu ustawień opcji zaawansowanych w Home Center 2. Parametr 3 Automatyczne wyłaczenie przekaźnika po określonym czasie. Wartość domyślna: Auto OFF Wyłaczone. Parametr 4 i 5 Czas, po którym następuje automatyczne wyłaczenie przekaźnika nr 1/2. Wartość domyślna 0.2s Parametr 13 Umożliwia zmianę [właczenie / wyłaczenie] dla klawiszy bistabilnych (Parametr nr 14). Wartość domyślna: [Wł / Wył] działa na zmianę stanu klawisza. Parametr 14 Rodzaj włacznika - mono-stabilny lub bistabilny. Wartość domyślna: włacznik mono-stabilny. Parametr 15 Obsługa Ściemniacza oraz Sterownika Rolet. Właczenie tej opcji pozwala ściemniać oświetlenie / opuszczać rolety poprzez zasocjowanie Ściemniacza / Sterownika Rolet i przytrzymanie lub podwójne wciśnięcie klawisza łacznika (tylko klawisz monostabilny). Wartość domyślna: Sterowanie Ściemniaczem / Sterownikiem Rolet nieaktywne. Parametr 16 Zapamiętanie stanu urzadzenia po zaniku zasilania. Włacznik wróci do ostatniego stanu sprzed zaniku zasilania. Wartość domyślna: włacznik nie pamięta stanu, po zaniku zasilania wraca do stanu wyłaczenia. Wartość domyślna: włacznik pamięta stan sprzed zaniku zasilania 18

25 3.2.4 Asocjacje Zastosowanie asocjacji pozwala Łacznikowi Fibaro na bezpośrednie sterowanie innym urzadzeniem w sieci z-wave np. Ściemniaczem, Łacznikiem (ON-OFF), Sterownikiem Rolet lub scena (scena tylko z pośrednictwem kontrolera Home Center). Moduł Relay Switch 2x1,5kW umożliwia asocjację grup I i II: I grupa jest przypisana do klawisza nr 1 II grupa jest przypisana do klawisza nr 2 III grupa służy do raportowania stanu urzadzenia Łacznik Fibaro umożliwia kontrole 16 urzadzeń zwykłych oraz 7 urzadzeń wielokanałowych (MultiChannel) na grupę z czego 1 pole jest zarezerwowane na kontroler sieci. Zaleca się stosowanie nie więcej niż 10 urzadzeń gdyż czas jaki potrzebuje urzadzenie aby wydać komendę każdemu asocjowanemu urzadzeniu może być długi Schemat podłaczania modułu Relay Switch 2x1,5kW 1. Przed przystapieniem do montażu upewnić się, że napięcie sieciowe jest odła- czone. 2. Podłaczyć Łacznik Fibaro wg schematu poniżej 3. Umieścić Łacznik Fibaro w puszce elektrycznej. 4. Ułożyć antenę Praktyczne wskazówki 1. Z jakiego minimalnego napięcia mogę zasilić moduł? Moduł Relay Switch można zasilić już z 24V. 2. Czy mogę zasilić moduł z jednej fazy, a obciażenie wysterowywać z drugiej? Tak, moduł Fibaro może być zasilony z innej fazy niż faza sterowana, podobnie jak może sterować dowolnym napięciem. 3. Czy moduł Fibaro mogę zastosować, analogicznie jak moduł Dimmer w obwodzie bez przewodu neutralnego? Nie, do poprawnego działania modułu konieczny jest przewód neutralny. Tylko moduł Dimmer jest dedykowany do obwodów oświetleniowych, które nie posiadaja przewodu neutralnego. 19

26 4. Chcę zastosować dwa moduły Relay Switch do sterowania centrala alarmowa, jednak jest ona zasilana na 12V. W przypadku takich realizacji konieczne będzie zasilenie modułów z co najmniej 24V i wysterowanie obwodów 12V poprzez zastosowanie przekaźników. 5. Czy mogę zastosować moduły Relay Switch do ogrzewania podłogowego? Tak, moduły moga współpracować zarówno z elektrycznymi jak i hydraulicznymi (poprzez wysterowanie elektrozaworów) systemami ogrzewania podłogowego. Sterowanie ogrzewaniem będzie się odbywać z poziomu panelu ogrzewania. Do pomiaru temperatury polecamy korzystać z czujników DS18B20 podłaczonych do modułu Uniwersalnego Binarnego Sensora. Objaśnienia do schematów: N - zacisk przewodu neutralnego L - zacisk przewodu fazowego I - zacisk wejściowy zasilania odbiornika O1 - zacisk wyjścia odbiornika 1 O2 - zacisk wyjścia odbiornika 2 S1 - zacisk klawisza nr 1 (posiada opcję wprowadzenia urzadzenia w stan uczenia się) S2 - zacisk klawisza nr 2 B - przycisk serwisowy (służy do dodawanie i odejmowania urzadzenia z systemu) 20

27 Rysunek 3.10: Schemat 1 podłaczenia modułu Relay Switch 2x1,5kW Rysunek 3.11: Schemat 2 podłaczenia modułu Relay Switch 2x1,5kW 21

28 Rysunek 3.12: Schemat 3 podłaczenia modułu Relay Switch 2x1,5kW Rysunek 3.13: Schemat 4 podłaczenia modułu Relay Switch 2x1,5kW 22

29 3.3 Relay Switch 1x3kW FGS211 Rysunek 3.14: Moduł Relay Switch FGS211 1x3kW Analogicznie jak moduł 2x1,5kW łacznik przekaźnikowy jest zdalnie sterowanym modułem systemu FIBARO przeznaczonym do pracy w puszce łacznika ściennego lub w dowolnym miejscu, gdzie istnieje potrzeba wysterowania dowolnego odbiornika, którego moc nie przekracza 3kW. Za jego pomoca można właczać i wyłaczać podłaczone do jego zacisków urzadzenia za pośrednictwem transmisji bezprzewodowej i podłaczonego bezpośrednio do modułu Fibaro przycisku Charakterystyka produktu Sterowanie za pomoca urzadzeń systemu FIBARO, badź dowolnego kontrolera Z-Wave. Sterowanie mikroprocesorowe. Elementy wykonawcze: przekaźniki. Urzadzenie współpracuje z przyciskami mono-stabilnymi oraz bistabilnymi Dane techniczne Napięcie zasilania V ±10% 50/60Hz, Maksymalny prad obciażenia dla pojedynczego wyjścia AC 16A / 230V 50/60Hz, Maksymalny prad obciażenia dla pojedynczego wyjścia DC 16A / 30V, Moc obwodów wyjściowych (dla obciażenia rezystancyjnego) 3 kw (W przypadku obciażenia innego niż rezystancyjne należy zwrócić uwagę na wartość współczynnika cosφ i w razie potrzeby zastosować obciażenie mniejsze niż znamionowe), Zgodne z normami UE - EN (bezpieczeństwo użytkowania), 23

30 Ograniczenie temperaturowe 105 C, Temperatura pracy 0-40 CC, Do montażu w puszkach 50mm, Protokół radiowy Z-Wave, Częstotliwość radiowa 868 MHz, Zasięg do ok. 50m w terenie otwartym do ok. 30m w budynkach (w zależności od materiałów budowlanych), Wymiary (wys. x szer. x gł.) 15 x 42 x 38 mm. Rysunek 3.15: Okno Modułu Relay Switch 1x3kW W oknie konfiguracyjnym modułu wyszczególniono poniższe parametry: Nazwa urzadzenia Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale 5.3 Rodzaj - rodzaj urzadzenia Typ urzadzenia - nazwa oraz wersja oprogramowania modułu ID - unikatowy numer modułu Node ID - unikatowy numer modułu w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia 24

31 Czym steruje urzadzenie - parametr z dostępnej listy urzadzeń sterowanych Pokazuj urzadzenia podrzędne Wybrane parametry konfiguracyjne modułu Parametry konfiguracyjne poszczególnych modułów dostępne sa z poziomu ustawień opcji zaawansowanych w Home Center 2. Parametr 3 Automatyczne wyłaczenie przekaźnika po określonym czasie. Wartość domyślna: Auto OFF Wyłaczone. Parametr 4 Czas, po którym następuje automatyczne wyłaczenie przekaźnika. Wartość domyślna 0.2s Parametr 13 Umożliwia zmianę [właczenie / wyłaczenie] dla klawiszy bistabilnych (Parametr nr 14). Wartość domyślna: [Wł / Wył] działa na zmianę stanu klawisza. Parametr 14 Rodzaj włacznika - mono-stabilny lub bistabilny. Wartość domyślna: włacznik mono-stabilny. Parametr 15 Obsługa Ściemniacza oraz Sterownika Rolet. Właczenie tej opcji pozwala ściemniać oświetlenie / opuszczać rolety poprzez zasocjowanie Ściemniacza / Sterownika Rolet i przytrzymanie lub podwójne wciśnięcie klawisza łacznika (tylko klawisz monostabilny). Wartość domyślna: Sterowanie Ściemniaczem / Sterownikiem Rolet nieaktywne. Parametr 16 Zapamiętanie stanu urzadzenia po zaniku zasilania. Włacznik wróci do ostatniego stanu sprzed zaniku zasilania. Wartość domyślna: włacznik nie pamięta stanu, po zaniku zasilania wraca do stanu wyłaczenia. Wartość domyślna: włacznik pamięta stan sprzed zaniku zasilania Asocjacje Zastosowanie asocjacji pozwala Łacznikowi Fibaro na bezpośrednie sterowanie innym urzadzeniem w sieci z-wave np Ściemniaczem, Łacznikiem (ON-OFF), Sterownikiem Rolet lub scena (scena tylko z pośrednictwem kontrolera Home Center). 25

32 Moduł Relay Switch 2x1,5kW umożliwia asocjację grup I i II: I grupa jest przypisana do klawisza nr 1 II grupa jest przypisana do klawisza nr 2 III grupa służy do raportowania stanu urzadzenia Łacznik Fibaro umożliwia kontrole 16 urzadzeń zwykłych oraz 7 urzadzeń wielokanałowych (MultiChannel) na grupę z czego 1 pole jest zarezerwowane na kontroler sieci. Zaleca się stosowanie nie więcej niż 10 urzadzeń gdyż czas jaki potrzebuje urzadzenie aby wydać komendę każdemu asocjowanemu urzadzeniu może być długi Schemat podłaczania modułu Relay Switch 1x3kW 1. Przed przystapieniem do montażu upewnić się, że napięcie sieciowe jest odła- czone. 2. Podłaczyć Łacznik Fibaro wg schematu poniżej 3. Umieścić Łacznik Fibaro w puszce elektrycznej. 4. Ułożyć antenę Objaśnienia do schematów: N - zacisk przewodu neutralnego L - zacisk przewodu fazowego I - zacisk wejściowy zasilania odbiornika O - zacisk wyjścia odbiornika S2 - zacisk klawisza nr 2 S1 - zacisk klawisza nr 1 (posiada opcję wprowadzenia urzadzenia w stan uczenia się) B - przycisk serwisowy (służy do dodawanie i odejmowania urzadzenia z systemu) 26

33 Rysunek 3.16: Schemat 1 podłaczenia modułu Relay Switch 1x3kW Rysunek 3.17: Schemat 2 podłaczenia modułu Relay Switch 1x3kW 27

34 Rysunek 3.18: Schemat 3 podłaczenia modułu Relay Switch 1x3kW Rysunek 3.19: Schemat 4 podłaczenia modułu Relay Switch 1x3kW 28

35 3.4 Roller Shutter FGR211 Rysunek 3.20: Moduł Roller Shutter FGR211 Zdalnie sterowany moduł Roller Shutter systemu FIBARO przeznaczony jest do sterowania silnikami rolet, markiz itp. urzadzeń. Za pomoca modułu można sterować silnikiem rolety okiennej podłaczonym do zacisków urzadzenia za pośrednictwem transmisji bezprzewodowej i podłaczonych bezpośrednio do sterownika rolet przycisków. Ponadto moduł posiada funkcję wyznaczania aktualnego stanu sterowanego urzadzenia, np. położenia rolety Charakterystyka produktu Sterowanie za pomoca urzadzeń systemu FIBARO badź dowolnego kontrolera Z-wave. Sterowanie mikroprocesorowe. Elementy wykonawcze: przekaźniki. Urzadzenie współpracuje z przyciskami mono-stabilnymi, bistabilnymi i dedykowanymi przyciskami do rolet. *UWAGA Dokładne pozycjonowanie rolety za pośrednictwem modułu Roller Shutter może odbywać się tylko w przypadku rolet z mechanicznymi wyłacznikami krańcowymi, w przypadku rolet z elektronicznymi wyłacznikami krańcowymi sugeruje się wyłaczyć pozycjonowanie poprzez modyfikację parametru Dane techniczne napięcie zasilania V ±10% 50/60Hz, moc dołaczonego silnika rolety do 1kW, zgodne z normami UE - EN (bezpieczeństwo użytkowania), 29

36 ograniczenie temperaturowe 105 C, temperatura pracy 0-40 C, do montażu w puszkach 50mm, protokół radiowy Z-Wave, częstotliwość radiowa 868 MHz, zasięg - do ok. 50m w terenie otwartym, do ok. 30m w budynkach (w zależności od materiałów budowlanych), wymiary (wys. x szer. x gł.) - 15 x 42 x 38 mm. Rysunek 3.21: Okno Modułu Roller Shutter W oknie konfiguracyjnym modułu wyszczególniono poniższe parametry: Nazwa urzadzenia Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale 5.3 Rodzaj - rodzaj urzadzenia Typ urzadzenia - nazwa oraz wersja oprogramowania modułu ID - unikatowy numer modułu Node ID - unikatowy numer modułu w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia Czym steruje urzadzenie - parametr z dostępnej listy urzadzeń sterowanych Pokazuj urzadzenia podrzędne 30

37 3.4.3 Kalibracja modułu Moduł Roller Shutter do poprawnej pracy wymaga kalibracji dla każdego silnika rolety. Aby poprawnie przeprowadzić proces należy przynajmniej raz całkowicie zamknać i otworzyć roletę. Po takim pełnym cyklu moduł będzie poprawnie skalibrowany. Dla sterowników Roller Shutter w wersji do 1.6 minimalny czas pełnego cyklu dla poprawnej kalibracji powinien wynosić 5 sekund. Dla mniejszych rolet, które działaja szybciej sugeruje się zastosowania modułów w wersji od 1.7. Czas otwarcia i zamknięcia rolety jest uzależniony od panujacych warunków atmosferycznych, dlatego kalibracja urzadzenia odbywa automatycznie przy każdym pełnym zamknięciu i otwarciu rolety Wybrane parametry konfiguracyjne modułu Parametr 10 Wyłaczenie funkcji pozycjonowania rolety. Parametr istotny jeśli występuja problemy z obsługa rolet wyposażonych w elektroniczne wyłaczniki krańcowe - w takim przypadku pozycjonowanie powinno zostać wyłaczone. Wartość domyślna: pozycjonowanie właczone. Parametr 14 Wybór pomiędzy łacznikami monostabilnym lub bistabilnym. Wartość domyślna: monostabilny. Parametr 20 Zapamiętanie stanu pozycji lamelek rolety. Wartość domyślna: 16% Asocjacje Zastosowanie asocjacji pozwala Sterownikowi Rolet na bezpośrednie sterowanie innym urzadzeniem w sieci z-wave np. Ściemniaczem, Łacznikiem (ON-OFF), innym Sterownikiem Rolet lub scena (scena tylko z pośrednictwem kontrolera Home Center). UWAGA Asocjacja umożliwia wysyłanie bezpośrednich komend sterujacych między urzadzeniami a główny kontroler nie bierze udziału w komunikacji. Sterownik Rolet umożliwia asocjacje grup I i II: I grupa jest wyzwalana przez pojedyncze klikniecie dowolnym klawiszem (nie działa w przypadku zastosowania klawiszy bistabilnych) II grupa jest wyzwalana poprzez przytrzymanie dowolnego klawisza III grupa służy do raportowania stanu urzadzenia 31

38 Sterownik Rolet umożliwia kontrole 16 urzadzeń zwykłych oraz 7 urzadzeń wielokanałowych (MultiChannel) na grupę z czego 1 pole jest zarezerwowane na kontroler sieci. Zaleca się stosowanie nie więcej niż 10 urzadzeń gdyż czas jaki potrzebuje urzadzenie aby wydać komendę każdemu asocjowanemu urzadzeniu może być bardzo długi Schemat podłaczania modułu Roller Shutter 1. Przed przystapieniem do montażu upewnić się, że napięcie sieciowe jest odła- czone. 2. Podłaczyć Sterownik Rolet wg schematu na rysunku Umieścić Sterownik Rolet w puszce elektrycznej. 4. Ułożyć antenę. 32

39 Objaśnienia do schematów: L zacisk przewodu fazowego N zacisk przewodu neutralnego S1 zacisk klawisza nr 1 (posiada opcję wprowadzenia urzadzenia w stan uczenia się) S2 zacisk klawisza nr 2 O1 zacisk wyjścia nr 1 na silnik rolety O2 zacisk wyjścia nr 2 na silnik rolety B - przycisk serwisowy (służy do dodawanie i odejmowania urzadzenia z systemu) Rysunek 3.22: Schemat podłaczenia modułu Roller Shutter 33

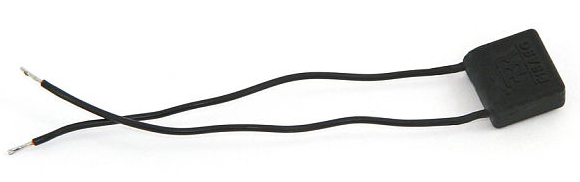

40 3.5 Bypass FGB001 Rysunek 3.23: Moduł Bypass FGB001 Moduł Bypass jest urzadzeniem zaprojektowanym do pracy wyłacznie z modułem Dimmer FGD211 systemu Fibaro. Jego zastosowanie rozszerza możliwości ściemniacza FGD211 poprzez umożliwienie dołaczenia dowolnego obciażenia ściemnialnego do 500W w tym obciażeń o minimalnym poborze mocy (np. pojedyncza żarówka LED o mocy 0,5W). Ściemniać wolno tylko te rodzaje oświetlenia, które sa do tego przeznaczone Dane techniczne napięcie zasilania: 230V ±10% 50Hz ograniczenie temperaturowe 105 C wymiary (dł. x szer. x wys.) - 17mm x 18mm x 8,3mm. 34

41 3.5.2 Schemat podłaczania modułu Bypass Rysunek 3.24: Schemat podłaczenia modułu Bypass 35

42

43 Rozdział 4 Bezprzewodowe czujniki Z-WAVE W skład systemu FIBARO wchodzi ciagle powiększana grupa bezprzewodowych czujników. Czujniki komunikuja się w technologii Z-WAVE, ich charakterystyczna cecha jest zasilanie bateryjne - dzięki temu moga być łatwo zainstalowane w każdym miejscu, bez zbędnych instalatorskich przeróbek. Większość urzadzeń przystosowana jest do montażu ściennego/sufitowego, a stan naładowania baterii dostępny jest w podgladzie z poziomu HC2. Przewidywany czas pracy urzadzeń bateryjnych to od 2 do 3 lat. Należy pamiętać, iż czujniki bateryjne oparte na technologii Z-WAVE nie sa repeaterami sieci MESH, dlatego powinny być dodawane do systemu w miejscach montażu docelowego. Z racji na charakterystykę zasilania urzadzenia nie sa w ciagłej komunikacji z Home Center 2 - komunikuja się okresowo oraz w przypadku zdarzenia. Komunikacja okresowa jest realizowana zawsze - centrala sprawdza ich stan i obecność co określony czas, w zależności od ustawienia parametru Interwał budzenia w ustawieniach zaawansowanych urzadzenia. Komunikacja w przypadku zdarzenia ma miejsce np. w chwili naruszenia, uzbrojenia oraz wymuszonej zmiany stanu. 37

44 4.1 Universal Binary Sensor Universal Binary Sensor jest bezprzewodowym modułem umożliwiajacym zwiększenie funkcjonalności dowolnego czujnika z wyjściem binarnym o możliwość komunikacji z bezprzewodowa siecia Z-WAVE i systemem inteligencji budynkowej FIBA- RO. Ponadto moduł umożliwia bezprzewodowa komunikację systemu z czujnikami temperatury DS18B20. Urzadzenie może obsłużyć do dwóch dowolnych czujników binarnych i do 4 czujników temperatury DS18B20. Sensor został przystosowany do montażu w obudowie czujnika lub innego urzadzenia, którego funkcjonalność chcemy rozszerzyć.. Universal Binary Sensor może być zastosowany wszędzie tam, gdzie konieczne jest bezprzewodowe zbieranie danych z czujników. Po zastosowaniu odpowiednich zabezpieczeń sensor może pracować również w środowisku wilgotnym oraz w wysokiej temperaturze. Jego główne zastosowanie to integracja bezprzewodowego systemu FIBARO z istniejacymi przewodowymi i bezprzewodowymi systemami alarmowymi oraz pomiarowymi. Jako element systemu bezpieczeństwa urzadzenie jest transparentne dla alarmowych linii parametrycznych. Rysunek 4.1: Widok okien Universal Binary Sensor Cechy produktu: Sterowanie za pomoca urzadzeń systemu FIBARO badź dowolnego kontrolera Z-wave. Sterowanie mikroprocesorowe Kompatybilny ze zwykłymi i parametrycznynymi liniami alarmowymi (można podłaczyć 1 czujnik alarmowy z tamperem lub 2 czujniki bez tampera) Kompatybilny z czujnikami binarnymi (można podłaczyć do 2 wejść binarnych) Kompatybilny z czujnikami temperatury DS18B20 (można podłaczyć do 4 czujników temperatury DS18B20) 38

45 4.1.1 Dane techniczne Napięcie zasilania urzadzenia: 9-30V ±10% DC Wejścia: 2 wejścia bezpotencjałowe, 1 wejście cyfrowe 1-wire Wyjścia: 2 wyjścia bezpotencjałowe Maksymalne napięcie na stykach wyjściowych: 36V ±5% DC Obciażalność pradowa wyjść: 150mA Temperatura pracy: 0 C do 40 C Protokół radiowy: Z-WAVE Częstotliwość radiowa: 868 MHz Zasięg: do 30 m w budynkach (w zależności od materiałów budowlanych) oraz do 50m w terenie otwartym Ilość obsługiwanych czujników temperatury: do 4 czujników DS18B Wybrane parametry konfiguracyjne modułu Parametry konfiguracyjne poszczególnych modułów dostępne sa z poziomu ustawień opcji zaawansowanych w Home Center 2. Parametr 1 Dodatkowe opóźnienie po ustapieniu naruszenia dla wejscia IN1. Parametr umożliwia zadeklarowanie dodatkowego czasu po jakim alarm dla wejścia nr 1 zostanie odwołany po tym jak ustapi jego naruszenie. Wartość domyślna: 0 Parametr 2 Dodatkowe opóźnienie po ustapieniu naruszenia dla wejscia IN2. Parametr umożliwia zadeklarowanie dodatkowego czasu po jakim alarm dla wejścia nr 2 zostanie odwołany po tym jak ustapi jego naruszenie. Wartość domyślna: 0 Parametr 3 Typ wejścia nr 1: Możliwość zmiany parametru: 0 - INPUT NO (Normal Open) 1 - INPUT NC (Normal Close) 2 - INPUT MONOSTABEL 39

46 3 - INPUT BISTABLE Wartość domyślna: 1 - INPUT NC (Normal Close) Parametr 4 Typ wejścia nr 2: Możliwość zmiany parametru: 0 - INPUT NO (Normal Open) 1 - INPUT NC (Normal Close) 2 - INPUT MONOSTABEL 3 - INPUT BISTABLE Wartość domyślna: 1 - INPUT NC (Normal Close) Parametr 5 Typ wysyłanej ramki sterujacej dla 1 grupy asocjacyjnej, uruchamianej poprzez wejście IN 1. Parametr umożliwia zadeklarowanie typu ramki alarmowej badź wymuszenie wysyłania komend sterujacych (BASIC SET) Wartość domyślna: BASIC SET Parametr 6 Typ wysyłanej ramki sterujacej dla 2 grupy asocjacyjnej, uruchamianej poprzez wejście IN 2. Parametr umożliwia zadeklarowanie typu ramki alarmowej badź wymuszenie wysyłania komend sterujacych (BASIC SET) Wartość domyślna: BASIC SET UWAGA Z racji, iż sensor może współpracować z różnego typu czujnikami (np. czujniki ruchu, dymu, zalania) zaleca się zadeklarowanie (poprzez parametr 5 i 6) odpowiedniej dla danego czujnika ramki alarmowej, która będzie wysyłana w przypadku wykrycia alarmu przez sensor. Dla czujnika podłaczonego do wejścia IN 1 należy deklarować parametr 5, natomiast dla czujnika podłaczonego do wejścia IN 2 parametr 6. Parametr 7 Wartość parametru definujacego wymuszany poziom ściemnienia/ otwarcia rolet podczas wysyłania komendy włacz/ otwórz do urzadzeń z pierwszej grupy asocjacyjnej. W przypadku ramek alarmowych określany jest priorytet alarmu. Wartość domyślna: 255 Możliwość zmiany parametru: (1-99) i

47 Wartość 255 umożliwia włacznie urzadzenia, w przypadku modułu Dimmer oznacza to właczenie na poprzedni zapamiętany stan. np Dimmer właczony na 30% i wyłaczony, a następnie właczony komenda 255 włacza się na poprzedni stan czyli 30%. Inna wartość parametru umożliwia właczenie urzadzenie na określony poziom (np. w module Roller Shutter). W przypadku modułu Relay Switch wartość jest ignorowana. Parametr 8 wartość parametru definujacego wymuszany poziom ściemnienia/otwarcia rolet podczas wysyłania komendy włacz/otwórz do urzadzeń z drugiej grupy asocjacyjnej. W przypadku ramek alarmowych określany jest priorytet alarmu. Wartość domyślna: 255 Możliwość zmiany parametru: (1-99) i 255 Wartość 255 umożliwia włacznie urzadzenia, w przypadku modułu Dimmer oznacza to właczenie na poprzedni zapamiętany stan. np Dimmer właczony na 30% i wyłaczony, a następnie właczony komenda 255 włacza się na poprzedni stan czyli 30%. Inna wartość parametru umożliwia właczenie urzadzenie na określony poziom (np. w module Roller Shutter). W przypadku modułu Relay Switch wartość jest ignorowana. Parametr 9 Deazaktywacja wysłania ramki anulujacej alarm lub ramki sterujacej wyłaczaj a- cej urzadzenie (Basic). Umożliwia dezaktywację funkcji wyłaczania i odwoływania alarmów dla urzadzeń zasocjowanych z odpowiednim wejściem Sensora Fibaro. Wartość domyślna: 0 asocjacja z grupy nr 1 i grupy 2 wysyła ramkę wyłaczaj ac a Możliwość zmiany parametru: 0 - asocjacja z grupy nr 1 i grupy 2 wysyła ramkę wyłaczaj ac a 1 - asocjacja z grupy nr 1 wysyła ramkę wyłaczaj ac a. Asocjacja z grupy 2 nie wysyła ramki wyłaczaj acej 2 - asocjacja z grupy nr 1 nie wysyła ramki wyłaczaj acej. Asocjacja z grupy 2 wysyła ramkę wyłaczaj ac a 3 - asocjacja z grupy nr 1 i 2 nie wysyła ramki sterujacej Parametr 10 Interwał pomiedzy kojejnymi odczytami temperatury ze wszystkich czujników podłaczonych do urzadzenia. Jeżeli temperatura różni się o ilość stopni z parametru nr 12 wtedy następuje wysłanie zaktualizowanej temperatury. Wartość domyślna: 10 sek Możliwość zmiany parametru: 41

48 1-255 sek Parametr 11 Interwał pomiędzy kolejnymi wymuszeniami wysłania raportu o stanie temperatury. Wymuszony raport wysyłany jest bezpośrednio po najbliższym odczycie temperatury z czujnika niezależnie od ustawień parametru nr 12. Wartość domyślna: 200 sek Możliwość zmiany parametru: sek 0 - wyłaczenie funkcji Parametr 12 Maksymalna dopuszczalna róznica pomiedzy temperatura ostatnio raportowana a obecnie odczytana z czujnika. Jeżeli temperatura różni się o zadana wartość lub więcej to wysyłany jest raport z obecna temperatura do urzadzenie wpisanego do trzeciej grupy asocjacyjnej. Interwały pomiędzy odczytami temperatury z czujników określa parametr nr 10. Czas próbkowania określa parametr nr 10. Wartość domyślna: 8 [ 0,5 C] Parametr 13 Wysyłanie ramki alarmowej lub sterujacej na broadcast (czyli do wszystkich urza- dzeń w zasięgu, poza mechanizmem asocjacji, ramka wysyłana w takim trybie nie rotuje): Wartość domyślna: 0 Możliwość zmiany parametru: 0- Sensor 1 i 2 Broadcast disable 1- Sensor 1 Enable Sensor 2 Disable 2 - Sensor 1 Disable Sensor 2 Enable 3 - Sensor 1 i 2 Broadcast Enable UWAGA! W przypadku właczenia parametru ramka alarmowa nie będzie wysyłana do urzadzeń zasocjowanych z czujnikiem, tylko do wszystkich urzadzeń w zasięgu Sensora. Parametr 14 Aktywowanie sceny. Numer sceny odpowiada wciśniętemu przyciskowi: Wartość domyślna: 0 42

49 4.1.3 Dodawanie/usuwanie sensora do/z HC2 Po wprowadzeniu centralki w stan uczenia się (opisane w rozdziale 5) należy trzykrotnie nacisnać przycisk B. Analogicznie do dodawania urzadzenia, podczas usuwania czujnika operację należy powtórzyć Schematy podłaczenia sensora Uwagi do instalacji: Przy zastosowaniu czujników temperatury DS18B20 zaleca się stosowanie pojedynczych przewodów (typu drut) o długości nieprzekraczajacej 30 metrów Należy uważać aby przewody czujników temperatury DS18B20 nie biegły równolegle z obwodami elektrycznymi o napięciu sieciowym - obwody z wysokim napięciem zmiennym moga indukować pole magnetyczne, które będzie zaburzać pracę czujników DS18B20 Przed montażem docelowym czujników temperatury DS18B20 zaleca się ich przetestowanie W zależności od ilości urzadzeń podłaczonych do modułu, Uniwersalny Sensor może być widoczny w Home Center 2 w formie od 3 do 7 ikon. Zalecana długość przewodów zastosowanych dla czujników DS18B20 nie powinna przekraczać 30 metrów, jednak w dobrych warunkach (przy jak najmniejszym przekroju drutu, w przypadku braku zakłóceń) ta odległość może zostać zwiększona Przy dowolnych zmianach w konfiguracji na linii TP oraz TD (1-wire), czyli np. przy dodawaniu lub usuwaniu czujnika/czujników DS18B20, konieczne jest każdorazowe przeprowadzenie procedury usunięcia oraz ponownego dodania modułu sensora do centrali. Należy pamiętać, że system wejdzie w stan uczenia dopiero po wykryciu wszystkich podłaczonych czujników (ok. 10 sek) Do linii 1-wire (zaciski TP oraz TD) nie należy podłaczać czujników innych niż DS18B20. Zabrania się podłaczania linii TP oraz TD do urzadzeń nieobsługujacych protokołu 1-wire. Nieużywane linie należy pozostawić zaizolowane. Objaśnienia do schematów Przewód zasilajacy, kolor czerwony GND (GROUND) - przewód masowy, kolor niebieski 43

50 IN1 - (INPUT 1) - przewód sygnału wejściowego 1, żółty IN2 (INPUT 2) - przewód sygnału wejściowego 2, zielony TP (TEMP_POWER) - przewód zasilajacy czujnika temperatury DS18B20, brazowy(3,3v) TD (TEMP_DATA) - przewód sygnałowy czujnika temperatury DS18B20, biały GND (GROUND) - przewód masowy, niebieski ANT- antena, czarny B - przycisk serwisowy (służy do dodawania i usuwania urzadzenia z systemu) OUT1 - wyjście nr 1 przypisane do wejścia IN1 OUT2 - wyjście nr 2 przypisane do wejscia IN2 44

51 Rysunek 4.2: Schemat 1 - opis wyprowadzeń Rysunek 4.3: Schemat 2 - zwykła linia alarmowa 45

52 Rysunek 4.4: Schemat 3 - parametryczna linia alarmowa Rysunek 4.5: Schemat 4 - podłaczenie czujników DS18B20 Rysunek 4.6: Schemat czujnika DS18B20 46

53 Rysunek 4.7: Schemat 5 - przykładowe podłaczenie sensora 47

54 4.2 Termostat grzejnikowy Danfoss Rysunek 4.8: Termostat grzejnikowy Danfoss Danfoss Living Connect to termostatyczna głowica grzejnikowa komunikujaca się z systemem Fibaro za pośrednictwem sieci Z-WAVE. Urzadzenie posiada funkcjonalny wyświetlacz LCD, temperatura mierzona jest dwupunktowo, a sterowanie grzejnikiem odbywa się poprzez silnik krokowy. Urzadzenie wyposażono w regulator PID pozwalajacy płynnie regulować i efektywnie oszczędzać energię. Termostat został wyposażony w funkcję otwartego okna, która wykrywa gwałtowne zmiany temperatur w pomieszczeniu. Badania symulacyjne przeprowadzone na niemieckim Uniwersytecie w Aachen udowodniły, że przy wymianie zwykłego ręcznego zaworu grzejnikowego na elektroniczny termostat uzyskać można oszczędność rzędu 46%, a przy wymianie tradycyjnych termostatów cieczowych uzyskamy oszczędność w wysokości 23% energii. Rysunek 4.9: Termostat Danfoss - okno modyfikacji parametrów W oknie konfiguracyjnym termostatu wyszczególniono poniższe parametry: Nazwa urzadzenia Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale 5.3 Rodzaj - rodzaj urzadzenia 48

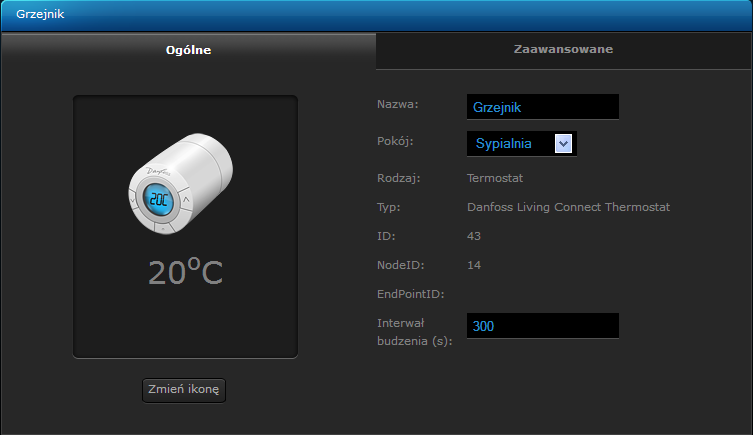

55 Rysunek 4.10: Widok okna termostatu Danfoss Typ urzadzenia - nazwa urzadzenia ID - unikatowy numer urzadzenia Node ID - unikatowy numer urzadzenia w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia Interwał budzenia - okres z jakim Home Center 2 będzie komunikował się z termostatem (minimum 60 sekund) Dane techniczne Częstotliwość komunikacji: MHz Z-WAVE Typ siłownika: Elektromechaniczny Zalecane zastosowanie: W mieszkaniach Wytrzymałość mechaniczna 70N Maksymalna temperatura wody: 90 C Trwałość baterii: ok. 2 lat Typ ruchu: liniowy Ruch trzpienia: 2-3mm na zaworze Maksymalne wydłużenie 4,5mm Częstotliwość: Pomiar temperatury co minutę 49

56 Prędkość regulacji: 1mm/s Zasilanie: 2x1,5V AA Pobór mocy: 3mW w stanie gotowości, 1,2W w stanie aktywności Temperatura pracy: 0 C do 40 C Zakres temperatury podczas transportu -20 C do 65 C Zakres regulacji temperatury 4 C do 28 C Wymiary: (dł. x szer.): 91mm x 51mm Odporność termoplastyczna 75 C Masa: 177 g IP 20 - termostat nie może być wykorzystywany w instalacjach niebezpiecznych ani w miejscach, w których będzie narażony na kontakt z woda Dodawanie/usuwanie termostatu do/z HC2 Po wprowadzeniu centralki w stan uczenia się (opisane w rozdziale 5) należy jednokrotnie nacisnać środkowy przycisk termostatu umieszczony na przodzie obudowy. Analogicznie do dodawania urzadzenia, podczas usuwania czujnika operację należy powtórzyć. Termostaty Danfoss, z racji na specyfikę protokołu komunikacyjnego moga komunikować się tylko poprzez jeden moduł, dlatego powinny być dodawane w miejscach docelowych. Jedna centrala Home Center 2 może obsłużyć do 20 termostatów Danfoss Living Connect. 50

57 4.2.3 Adaptery montażowe urzadzenia Termostat grzejnikowy Danfoss Livinng Connect posiada możliwość montażu na: zaworach termostatycznych typu Danfoss RA-N wkładkach zaworowych typu M30x1,5 starych zaworach Danfoss typu RTD-N UWAGA! Standardowo termostaty wyposażone sa w adaptery RA-N oraz M30x1,5 W przypadku instalacji z zaworem starego typu RTD-N adapter należy zakupić osobno. Rysunek 4.11: Adaptery montażowe głowicy Danfoss 51

58 4.3 Czujnik ruchu Rysunek 4.12: Czujnik ruchu Charakterystyka czujnika Czujnik ruchu Everspring SP103 to detektor bateryjny typu PIR działajacy w paśmie podczerwieni wykrywajacy ruch w pomieszczeniu. Urzadzenie jest przystosowane do montażu ściennego. Rysunek 4.13: Widok okna czujnika ruchu Dane techniczne Protokół: Z-Wave Typ Z-Wave: slave 52

59 Zasięg widzenia: 12m Kat widzenia: standardowo 110 stopni Zasięg komunikacji: do 30m. w pomieszczeniach Zasilanie: 3x AA Sygnalizacja: LED Dodawanie do sieci: poprzez wbudowany przycisk Waga: 150g Wymiary (wys. x szer. x gł.): 14,5 x 27,3 x 12 mm Ilość obsługiwanych czujników temperatury: do 4 czujników typu DS18B Dodawanie/usuwanie czujnika do/z HC2 Po wprowadzeniu centralki w stan uczenia się (opisane w rozdziale 5) należy szybko, trzykrotnie nacisnać tamper czujnika umieszczony na spodzie obudowy. Analogicznie do dodawania urzadzenia, podczas usuwania czujnika operację należy powtórzyć. 53

60 4.4 Czujnik zalania Rysunek 4.14: Czujnik zalania Charakterystyka czujnika Czujnik Everspring ST812 to detektor zalania komunikujacy się z urzadzeniami za pośrednictwem protokołu Z-WAVE. ST812 wyposażony jest w przewodowa czujkę, która można zamocować do 3m od głównego urzadzenia. Czujnik wyposażony jest w diodę sygnalizujac a alarm zalania i przystosowany jest do montażu ściennego. Przewodowa czujkę należy umieścić w miejscu, gdzie potencjalnie może wystapić zalanie np. na poziomie podłogi w łazience. Rysunek 4.15: Widok okna czujnika zalania W oknie konfiguracyjnym termostatu wyszczególniono poniższe parametry: Nazwa urzadzenia 54

61 Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale 5.3 Rodzaj - rodzaj urzadzenia Typ urzadzenia - nazwa czujnika ID - unikatowy numer czujnika Node ID - unikatowy numer czujnika w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia Interwał budzenia - okres z jakim Home Center 2 będzie komunikował się z czujnikiem Dane techniczne Protokół: Z-WAVE Częstotliwość pracy: 868,42 MHz Zakres wilgotności 20% - 90% Jednostki: C / F Zasilanie: 3x1,5V baterie typu AA Zasięg komunikacji: Do 30 metrów wewnatrz pomieszczeń Dodawanie/usuwanie czujnika do/z HC2 Po wprowadzeniu centralki w stan uczenia się (opisane w rozdziale 5) należy szybko, trzykrotnie nacisnać tamper czujnika umieszczony z tyłu obudowy. Analogicznie do dodawania urzadzenia, podczas usuwania czujnika operację należy powtórzyć. 55

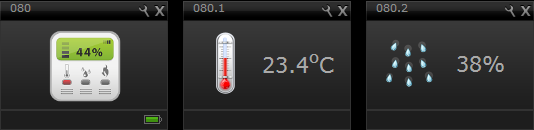

62 4.5 Czujnik temperatury i wilgotnos ci Rysunek 4.16: Czujnik temperatury i wilgotnos ci Charakterystyka czujnika Detektor Everspring ST814 jest bezprzewodowym czujnikiem bateryjnym monitorujacym aktualna temperature i wilgotnos c otoczenia. Aktualny pomiar wys wietlany jest na wbudowanym wys wietlaczu LCD. Do sterowania urzadzeniem słuz a 4 przyciski. Biez acy odczyt czujnika jest raportowany do Home Center 2 w okres lonym odstepie czasu. Rysunek 4.17: Okna czujnika temperatury i wilgotnos ci Dane techniczne Protokół: Z-WAVE Czestotliwos c pracy: 868,42 MHz Zakres temperatur: C Zakres wilgotnos ci 20% - 90% Jednostki: C / F 56

63 Zasilanie: 3x1,5V baterie typu AA Zasięg komunikacji: Do 30 metrów wewnatrz pomieszczeń Dodawanie/usuwanie czujnika do/z HC2 Po wprowadzeniu centralki w stan uczenia się (opisane w rozdziale 5) należy szybko, trzykrotnie nacisnać przycisk " C F / L" czujnika umieszczony na przodzie obudowy. Analogicznie do dodawania urzadzenia, podczas usuwania czujnika operację należy powtórzyć. UWAGA Czujnik w systemie jest widziany jako trzy urzadzenia - moduł czujnika, czujnik temperatury i czujnik wilgotności (patrz rysunek 4.17) 57

64 4.6 Czujnik kontaktronowy Rysunek 4.18: Czujnik kontaktronowy Charakterystyka czujnika Czujnik Aeon Labs D/W Sensor jest bezprzewodowym sensorem otwarcia i zamknięcia drzwi lub okna. Może również służyć do innych celów w charakterze czujnika zbliżenia. Jedna część czujnika jest montowana na ruchomej części np. drzwi, a druga nieruchoma na ramie. Kontaktron komunikuje się za pośrednictwem sieci Z-WAVE. Rysunek 4.19: Widok okna kontaktronu W oknie konfiguracyjnym termostatu wyszczególniono poniższe parametry: Nazwa urzadzenia Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale

65 Rodzaj - rodzaj urzadzenia Typ urzadzenia - nazwa czujnika ID - unikatowy numer czujnika Node ID - unikatowy numer czujnika w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia Interwał budzenia - okres z jakim Home Center 2 będzie komunikował się z czujnikiem Dane techniczne Protokół: Z-WAVE Częstotliwość pracy: 868,42 MHz Temperatura pracy: C Jednostki: C / F Zasilanie: 3x1,5V baterie typu AA Zasięg komunikacji: Do 30 metrów wewnatrz pomieszczeń Wymiary (wys. x szer. x gł.) - 20 x 34 x 79 mm Dodawanie/usuwanie czujnika do/z HC2 Po wprowadzeniu centralki w stan uczenia się (opisane w rozdziale 5) należy szybko, trzykrotnie nacisnać tamper czujnika umieszczony na spodzie obudowy nieruchomej częsci. Analogicznie do dodawania urzadzenia, podczas usuwania czujnika operację należy powtórzyć. 59

66 4.7 Czujnik dymu Rysunek 4.20: Czujnik dymu Charakterystyka czujnika Fotoelektryczny czujnik Everspring SF812 jest bezprzewodowym detektorem dymu. Urzadzenie zasilane jest bateryjnie i przystosowane do montażu ściennego. Z siecia komunikuje się za pośrednictwem protokołu Z-WAVE. Po wykryciu dymu czujka emituje dźwięk i wysyła informację o alarmie do pozostałych urzadzeń w sieci. Rysunek 4.21: Okno czujnika dymu W oknie konfiguracyjnym termostatu wyszczególniono poniższe parametry: Nazwa urzadzenia Pokój - parametr dostępny z listy utworzonych pomieszczeń (szerzej opisane w podrozdziale

67 Rodzaj - rodzaj urzadzenia Typ urzadzenia - nazwa czujnika ID - unikatowy numer czujnika Node ID - unikatowy numer czujnika w sieci Z-WAVE EndPointID - numer wielokanałowego urzadzenia Interwał budzenia - okres z jakim Home Center 2 będzie komunikował się z czujnikiem Dane techniczne Typ z-wave: slave Sensor: fotoelektryczny sensor dymu Żywotność baterii: 1 rok Zasilanie: 9V Ostrzeganie przed niskim stanem baterii Sygnalizacja działania: LED Przycisk test Dźwięk ostrzegawczy: tak, 85dB Dodawanie/usuwanie czujnika do/z HC2 Po wprowadzeniu centralki w stan uczenia się (opisane w rozdziale 5) należy trzykrotnie nacisnać przycisk Binding w środku obudowy (szczegóły znajduja się w instrukcji obsługi czujnika). Analogicznie do dodawania urzadzenia, podczas usuwania czujnika operację należy powtórzyć. 61

68

69 Rozdział 5 Home Center 2 Home Center 2 jest elektronicznym urzadzeniem sterujacym systemem FIBARO. Centrala komunikuje się z komponentami systemu (np. czujnikami, ściemniaczami, sterownikami rolet) rozmieszczonymi w domu, używajac komunikacji bezprzewodowej. Home Center 2 jest rozwiazaniem dedykowanym do automatyki domowej jednak znajduje wiele co raz to nowych zastosowań. Wbudowany moduł Z-Wave pozwala użytkownikowi kontrolować do 230 urzadzeń rozmieszczonych w sieci MESH. Home Center 2 wykorzystuje zunifikowany interfejs do sterowania systemem automatyki budynkowej najnowszej generacji, integruje w sobie obsługę automatyki i internetu, w jednym prostym urzadzeniu Plug-n-Play. Pozwala użytkownikowi w łatwy i szybki sposób monitorować co dzieje się w jego domu, niezależnie od tego gdzie się w danej chwili znajduje, za pomoca dowolnego urzadzenia posiadajacego dostęp do internetu z każdego miejsca na Ziemi. 63

70 5.1 HC2 Finder Centrala HC2 w standardowych instalacjach powinna być podłaczona bezpośrednio do routera. W takiej sytuacji serwer DHCP przydzieli jej dynamiczny adres IP. Aby ułatwić odnalezienie adresu IP HC2 w sieci lokalnej udostępniono specjalny program HC2 Finder. Program skanuje lokalna sieć oraz wyświetla dane (adres IP oraz MAC) wszystkich dostępnych centralek. 64

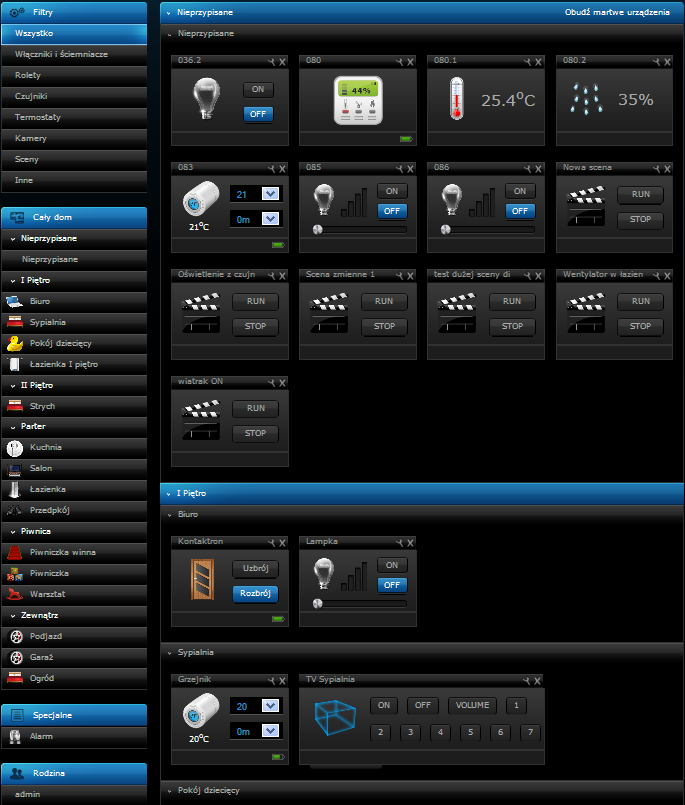

71 5.2 Twój dom Zakładka Twój dom jest głównym oknem interfejsu Home Center 2. W tym miejscu wyświetlane sa wszystkie urzadze- nia dostępne w systemie Fibaro takie jak moduły, czujniki oraz urzadzenia wirtualne. Elementy sa pogrupowane w zależności od typu urzadzenia i poszczególnych pomieszczeń. Rysunek 5.1: Zakładka Twój dom 65

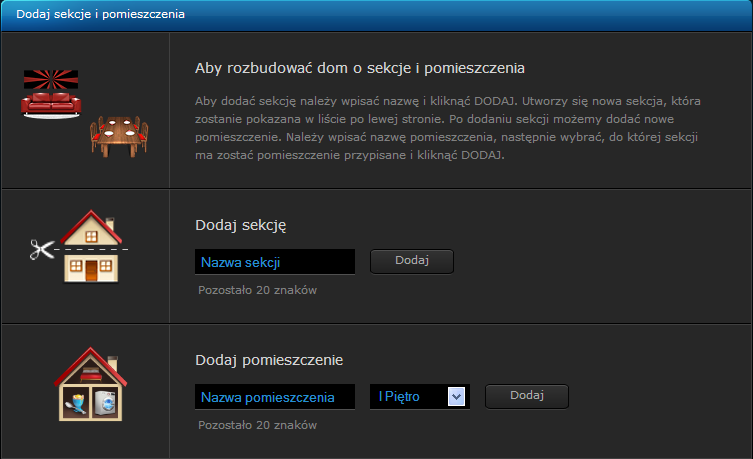

72 5.3 Pomieszczenia Zakładka Pomieszczenia służy do dodawania i usuwania sekcji oraz pomieszczeń, takich jak np. piętra budynku i poszczególne pokoje Aby dodać sekcję należy wpisać nazwę i kliknać DODAJ. Utworzy się nowa sekcja, która zostanie pokazana w liście po lewej stronie. Po dodaniu sekcji możemy dodać nowe pomieszczenie. Należy wpisać nazwę pomieszczenia, następnie wybrać, do której sekcji ma zostać pomieszczenie przypisane i kliknać DODAJ. Rysunek 5.2: Okno dodawania sekcji i pomieszczeń 66

73 5.4 Urzadzenia Dodawanie urzadzeń typu Z-WAVE Zakładka Urzadzenia umożliwia zarzadzanie urzadzeniami wchodzacymi w skład systemu. Moga to być moduły i czujniki kompatybilne z systemem Fibaro, a także kamery IP. Ponadto umożliwia konfigurację urzadzeń wirtualnych. Aby dodać urzadzenie Z-WAVE należy kliknać przycisk DO- DAJ. Gdy system zostanie wprowadzony w stan nasłuchiwania, należy postępować zgodnie z instrukcja obsługi danego urzadzenia (szerzej opisane w rozdziałach 3 i 4). Rysunek 5.3: Okno dodawania urzadzeń Dodawanie kamery IP Aby dodać nowa kamerę IP należy kliknać przycisk DODAJ. Następnie otworzy się okno, w którym będzie można skonfigurować dodana kamerę. Po zakończeniu konfigurowania urzadzenia należy wcisnać przycisk ZAPISZ na górze ekranu. Dodajac nowa kamera IP do systemu należy wprowadzić następujace informacje: Nazwę kamery Pomieszczenie, w którym będzie widoczny interfejs urzadzenia 67

74 Rysunek 5.4: Okno dodawania kamery IP Model kamery - można wybrać z wcześniej zadeklarowanej listy Dane dostępowe do kamery, tzn. login użytkownika i hasło Adres IP - adres IP urzadzenia w sieci Ścieżka do obrazu JPG - obraz w formacie JPG wykorzystywany jest w dostępie zdalnym (informacja powinna być zawarta w instrukcji obsługi kamery) Ścieżka do obrazu MJPG - obraz w formacie MJPG wykorzystywany jest w dostępie lokalnym (informacja powinna być zawarta w instrukcji obsługi kamery) Jeśli kamera ma możliwość ruchu można podać również ścieżki do poszczególnych obrotów (informacja powinna być zawarta w instrukcji obsługi kamery) Dodawanie wirtualnych urzadzeń Wirtualne urzadzenia to mechanizm sterowania złożonymi urzadzeniami typu nowoczesne piece grzewcze, centrale klimatyzacyjne, urzadzenia rtv/agd. Sterowanie takich urzadzeń najczęściej odbywa się poprzez wieloskładnikowy protokół komunikacyjny i za pośrednictwem portów ethernet lub rs232. W systemie FIBARO istnieje możliwość zadeklarowania nowego typu urzadzenia i stworzenie dla niego (zgodnie ze specyfikacja techniczna) protokołu komunikacji. 68

75 Rysunek 5.5: Okno tworzenia wirtualnego urzadzenia Sterowanie wirtualnymi urzadzeniami odbywa się za pośrednictwem protokołu TCP/IP, należy zadeklarować docelowy adres IP i port komunikacyjny TCP. Następnie użytkownik tworzy przycisk i deklaruje ciag znaków do wysłania pod zadeklarowanym przyciskiem. System obsługuje komunikaty typu string (tekstowy typ danych). Przykładowo dla projektora marki Toshiba komenda właczaj aca urza- dzenie to: GET /cgi-bin/webrc.cgi?p_on=ok HTTP/1.10x0D0x0A0x0D0x0A Możliwe jest również stworzenie suwaka wartości. *UWAGA Dla urzadzeń, które wysyłaja potwierdzenie otrzymania komunikatu należy zaznaczyć opcję "Czekaj na odpowiedź urzadzenia". Rysunek 5.6: Przykładowa ikona wirtualnego urzadzenia 69

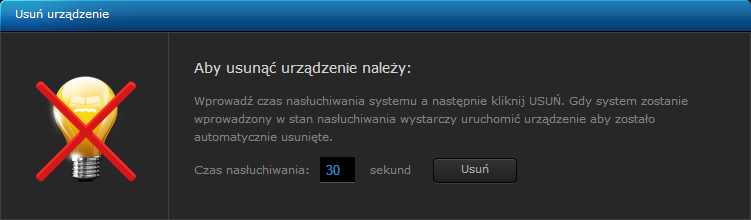

76 5.4.4 Usuwanie urzadzeń Aby usunać urzadzenie Z-WAVE kliknij USUŃ. Gdy system zostanie wprowadzony w stan nasłuchiwania należy usunać urzadzenia zgodnie z ich instrukcja obsługi (szerzej opisane w rozdziałach 3 i 4). Rysunek 5.7: Okno usuwania urzadzeń 70

77 5.5 Sceny Zakładka Sceny umożliwia definiowanie złożonych podprogramów, które w sposób automatyczny będa sterować modułami wchodzacymi w skład systemu. Możliwa jest definicja scen w zależności od warunków atmosferycznych, czasu i stanu z poszczególnych czujników oraz modułów. Scena jest grupa poleceń przekazywanych do urzadzeń, np. "otwórz rolety na 50%, zgaś górne światło, a światło dolne ustaw na 30%". Scena może być uruchomiona poprzez kliknięcie "Włacz scenę". Można też zdefiniować zdarzenia uruchamiajace scenę, np. "włacz scenę, gdy zostanie naruszony czujnik ruchu lub gdy temperatura w pokoju przekroczy 27 stopni". Można również zdefiniować timery uruchamiajace scenę, np. "właczaj scenę codziennie o godzinie 8:30 i w poniedziałki o 12:15". Po kliknięciu DODAJ pojawi się okno z nowo utworzona scena. Należy nazwać scenę oraz przypisać ja do konkretnego pomieszczenia w celu łatwiejszej konfiguracji. Po ustaleniu ogólnych parametrów należy przejść do drugiej zakładki "Opcje sceny". W tej zakładce programuje się działanie sceny. Rysunek 5.8: Okno budowy sceny 71

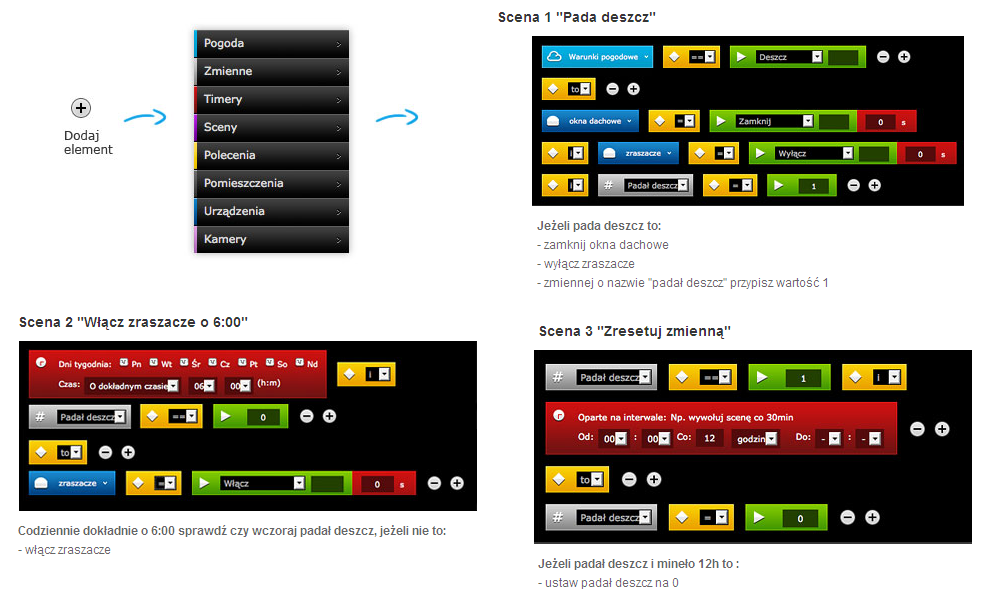

78 5.5.1 Przykładowe sceny 72

79 5.6 Powiazania Powiazania to mechanizm umożliwiajacy powiazanie kilku modułów w funkcjonalność jednego urzadzenia, takiego jak np. piec, klimatyzator czy wideofurtka. W celu ułatwienia sterowania, grupa urzadzeń powiazanych widoczna jest w interfejsie jako jedno urzadzenie. W HC2 można dodać następujace powiazania: sterowanie ogrzewaniem sterowanie klimatyzacja sterowanie wilgotnościa wideofurtkę Sterowanie ogrzewaniem Powiazanie sterowania ogrzewaniem umożliwia powiaza- nie czujnika temperatury z modułem Relay Switch. Powiaza- nie znajduje zastosowanie w realizacjach np. sterowania piecem, ogrzewaczami elektrycznymi, ogrzewaniem podłogowym, ogrzewaniem jacuzii, basenu itp. Po dodaniu powiazania sterowanie odbywa się za pośrednictwem Panelu Ogrzewania w Menu Panele. Rysunek 5.9: Powiazanie sterowania ogrzewaniem 73

80 5.6.2 Sterowanie klimatyzacja Analogicznie do sterowania ogrzewaniem działa funkcjonalność sterowania klimatyzacja. Mechanizm umożliwia poła- czenie kilku urzadzeń odpowiedzialnych za klimatyzowanie domu w jedno, aby ułatwić sterowanie chłodzeniem całego budynku. Można definiować kilka właczników odpowiedzialnych za właczanie/wył aczanie klimatyzatorów aby sterować klimatyzatorami w kilku pokojach za pośrednictwem jednego urzadzenia. Po dodaniu powia- zania sterowanie odbywa się za pośrednictwem Panelu Klimatyzacji w Menu Panele. Rysunek 5.10: Powiazanie sterowania klimatyzacja 74

81 5.6.3 Sterowanie wilgotnościa Sterowanie wilgotnościa umożliwia analogicznie do funkcjonalności sterowania ogrzewaniem i klimatyzatorem powia- zanie czujnika wilgotności z dowolna liczba właczników od systemów regulacji wilgotności powietrza. Po dodaniu powiazania sterowanie odbywa się za pośrednictwem Panelu Wilgotności w Menu Panele. Rysunek 5.11: Powiazanie sterowania wilgotnościa 75

82 5.6.4 Wideofurtka Funkcjonalność wideofurtki umożliwia powiazanie kamery IP z modułem otwierania furtki i modułem uruchamiajacym dzwonek. Po dodaniu powiazania informacje o uruchomieniu dzwonka powiazaniem można sterować za pośrednictwem telefonu iphone. Aby zdefiniować nowa wideofurtkę należy wskazać Kamerę IP skierowana na furtkę, następnie należy zdefiniować moduły Relay Switch do otwierania furtki i moduł uruchamiajacy dzwonek. Rysunek 5.12: Powiazanie wideofurtki 76

83 5.7 Panele Panele umożliwiaja złożone sterowanie poszczególnynm sekcjami urzadzeń. Panel ułatwia zarzadzanie grupa urzadzeń spełniajacych tę sama funkcję, np. ogrzewaniem, klimatyzacja, podlewaniem ogrodu. Dzięki panelowi można wygodnie zaprogramować harmonogram pracy urzadzeń na cały tydzień Panel SMS Panel SMS służy do zarzadzania sterowaniem FIBARO za pośrednictwem komunikatów SMS. Zarzadzanie domem za pomoca smsów zostało stworzone dla sytuacji, gdy klient jest poza domem, a nie ma dostępu do internetu. Za pomoca prostych komunikatów można sterować urzadzeniami w domu. Do zarzadzania domem udostępniony został specjalny numer: W Panelu można poznać szczegóły dotyczace komunikatów, stworzyć listę uprawnionych numerów telefonów, oraz doładować konto smsów zwrotnych, które wysyłaja powiadomienia (np. z czujników ruchu) na wcześniej zdefiniowane numery. Rysunek 5.13: Panel SMS 77

84 Przykłady: HC swiatlo.salon.on - włacza wszystkie światła w salonie. HC swiatlo.salon.off - wyłacza wszystkie światła w salonie. HC swiatlo.dom.stan - generuje i wysyła smsa o stanie świateł w każdym pokoju, w którym one występuja. Jeśli np. w salonie jakiekolwiek światło jest właczone, fragment smsa zwrotnego będzie wygladał tak: Salon: on. Jeśli wszystkie światła w danym pokoju sa zgaszone, fragment smsa dotycza- cy tego pokoju będzie następujacy: Salon: off. Aby korzystać z tej funkcji, należy mieć wykupiony pakiet smsów zwrotnych. 78

85 5.7.2 Panel Alarmu Panel Alarmu służy do obsługi zewnętrznej centralki alarmowej. Obsługa odbywa się najczęściej za pośrednictwem dwóch modułów Relay Switch 2x1,5kW. W Panelu definiujemy: Moduł Sterujacy - moduł uzbrajajacy / rozbrajajacy alarm Moduł Stanu - moduł informujacy o stanie strefy (uzbrojona / nieuzbrojona) Moduł Alarmujacy - moduł informujacy o naruszeniu uzbrojonej strefy Zdefiniowany alarm będzie widoczny w menu Twój dom. Rysunek 5.14: Panel Alarmu Konfiguracja alarmu Do obsługi alarmu w systemie Fibaro można wykorzystać dwa moduły Relay Switch 2x1,5kW. Na wejścia modułu sterujacego (UZBRAJANIE/ROZBRAJANIE) centralki alarmowej podłaczamy wyjście O1 oraz O2 pierwszego modułu 79

86 Na wyjście modułu stanu (UZBROJONA/NIEUZBROJONA) centralki alarmowej podłaczamy wejście S1 oraz S2 pierwszego modułu Na wejście modułu alarmujacego (NARUSZONA/NIENARUSZONA) centralki alarmowej podłaczamy wyjście O1 oraz O2 drugiego modułu 80

87 5.7.3 Panel Ogrzewania Panelu Ogrzewania umożliwia zaprogramowanie harmonogramu ogrzewania domu z podziałem na poszczególne dni tygodnia w zależności od pory dnia. Po dodaniu zdefiniowaniu strefy ogrzewania i dodaniu do niej pomieszczeń wszystkie regulatory temperatury będa pracowały według harmonogramu. Rysunek 5.15: Panel Ogrzewania Aby harmonogram zaczał działać należy w pierwszej kolejności zdefiniować Strefę do ogrzewania. Strefa to zbiór poszczególnych pomieszczeń. W ramach harmonogramu wszystkie urzadzenia sterujace ogrzewaniem wchodzace w skład pomieszczeń danej strefy będa automatycznie regulowane. 81

88 5.7.4 Panel Klimatyzacji W Panelu Klimatyzacji można zaprogramować harmonogram chłodzenia domu z podziałem na poszczególne dni tygodnia w zależności od pory dnia. Po dodaniu zdefiniowaniu strefy klimatyzacji i dodaniu do niej pomieszczeń wszystkie klimatyzatory będa pracowały według harmonogramu. Rysunek 5.16: Panel Klimatyzacji Aby harmonogram zaczał działać należy w pierwszej kolejności zdefiniować Strefę do klimatyzacji. Strefa to zbiór poszczególnych pomieszczeń. W ramach harmonogramu wszystkie urzadzenia sterujace klimatyzacja wchodzace w skład pomieszczeń danej strefy będa automatycznie regulowane. 82

89 5.7.5 Panel Wilgotności W Panelu Wilgotności można zaprogramować harmonogram pracy urzadzeń sterujacych wilgotnościa powietrza domu z podziałem na poszczególne dni tygodnia w zależności od pory dnia. Po dodaniu zdefiniowaniu strefy wilgotności i dodaniu do niej pomieszczeń wszystkie regulatory wilgotności będa pracowały według harmonogramu. Rysunek 5.17: Panel Wilgotności Aby harmonogram zaczał działać należy w pierwszej kolejności zdefiniować Strefę do regulacji wilgotności. Strefa to zbiór poszczególnych pomieszczeń. W ramach harmonogramu wszystkie urzadzenia sterujace wilgotnościa wchodzace w skład pomieszczeń danej strefy będa automatycznie regulowane. 83

90 5.7.6 Panel Zdarzeń Panel Zdarzeń jest rejestrem wszystkich zdarzeń zachodzacych w systemie HC2. Panel umożliwia śledzenie zmiany stanów urzadzeń wchodzacych w skład systemu oraz filtrowanie zdarzeń w zależności od czasu występowania Panel Uprawnień Panel uprawnień umożliwia zarzadzania kontami użytkowników danej centralki HC2. Można definiować dostęp do poszczególnych urzadzeń, kamer, scen oraz ustawień systemu. Można również uruchamiać dostęp z aplikacji natywnej do trybu hotelowego oraz definiować okres raportowania stanów GPS z telefonu iphone. Ponadto Panel Uprawnień umożliwia wyszczególnienie urzadzeń, którym będa przesyłane powiadomienia Push. Rysunek 5.18: Panel Uprawnień Po kliknięciu na nazwę użytkownika W Panelu Uprawnień wyświetla okno widoczne na rysunku Aby zdefiniować nowego użytkownika należy wprowadzić następujace dane: 84

91 Rysunek 5.19: Konfiguracja konta użytkownika Login użytkownika Hasło użytkownika (co najmniej 4 literowe, należy je powtórzyć) użytkownika (na ten adres będa domyślnie wysyłane wszystkie powiadomienia) Można określić czy użytkownik ma dostawać powiadomienia "Czy śledzić użytkownika" - okres próbkowania danych z GPSu iphone a użytkownika - czym krótszy czas tym częstsze i dokładniejsze próbkowanie. Tryb hotelowy - możliwość zdefiniowania pomieszczenia dla trybu hotelowego *UWAGA Częste próbkowanie GPSu użytkownika telefonu iphone może znacznie skrócić żywotność baterii urzadzenia Tryb hotelowy Tryb hotelowy umożliwia zdefiniowanie pojedynczego pomieszczenia, które konkretny użytkownik będzie mógł obsłużyć poprzez aplikację natywna. Jeżeli przykładowo zdefiniujemy użytkownika USER 1 oraz zdefiniujemy dla tego użytkownika pomieszczenie ROOM 1, użytkownik w oknie aplikacji na iphone będzie miał możliwość obserwacji i sterowania tylko i wyłacznie pomieszczeniem ROOM 1. 85

92 Kontrola uprawnień. Panel Uprawnień umożliwia zaawansowana kontrolę uprawnień użytkowników. Można zdefiniować dostęp do następujacych funkcji: Urzadzenia - uprawnienia do sterowania poszczególnymi urzadzeniami Kamery - uprawnienia do podgladu widoku z poszczególnych kamer IP Sceny - uprawnienia do korzystania z wcześniej zadeklarowanych scen System - uprawnienia modyfikacji elementów systemu, do których uprawnienia ma użytkownik Lista urzadzeń ios Umożliwia określenie który użytkownik majac dostęp do systemu z aplikacji ios ma otrzymywać powiadomienia Push. Aby użytkownik mógł poprawnie korzystać z dostępu zdalnego iphone danego użytkownika powinien być zaznaczony na liście. 86

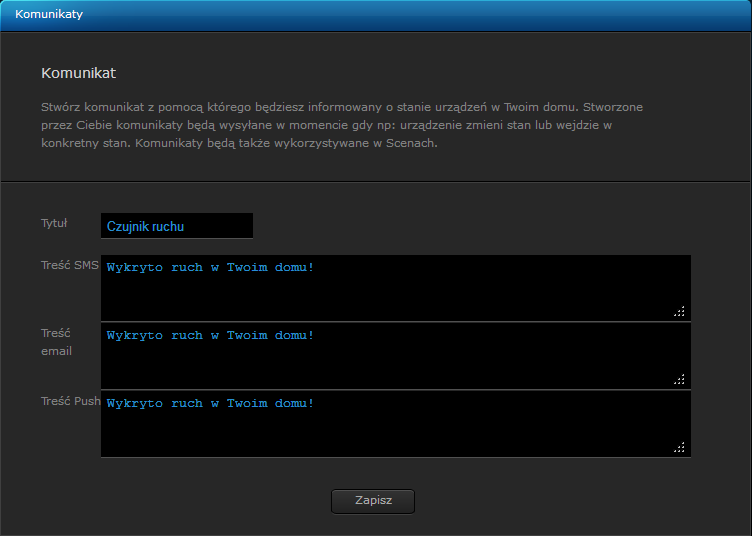

93 5.7.8 Panel Powiadomień W Panelu Powiadomień możliwe jest tworzenie komunikatów za pomoca których użytkownik będzie informowany o stanie urzadzeń w swoim domu. Rysunek 5.20: Panel Powiadomień 87

94 5.7.9 Panel Lokalizacji W Panelu Lokalizacji możliwe jest tworzenie punktów lokalizacyjnych GPS, które następnie będa wykorzystywane w scenach GPS. Możliwe jest obsługa z mapki lub bezpośrednie wprowadzenie współrzędnych geograficznych. Rysunek 5.21: Panel Lokalizacji Użytkownik ma możliwość definiowania dowolnej ilości punków, które następnie można wykorzystać w scenach. Przykładowe zastosowanie: USER1 tworzy nowe punkty lokalizacyjne HOME i WORK. Teraz USER1 może stworzyć scenę, która po opuszczeniu lokalizacji HOME będzie wyłaczała światło w całym domu, a po wejściu w obszar WORK system uzbroi alarm. 88

95 5.8 Konfiguracja W zakładce Konfiguracja znajduja się opcje odpowiedzialne za konfigurację systemu Home Center 2. Menu podzielone jest na 4 kategorie: Ogólne Ustawienia LAN Lokalizacja Backup Ogólne Informacje ogólne to podstawowe dane centralki HC2. W skład tych informacji wchodzi: Numer seryjny centrali Adres MAC Aktualna wersja softu Wersja chipa Z-Wave Czas ostatniej aktualizacji Czas ostatniego backupu Status serwera W oknie informacji ogólnych możliwe jest również przeprowadzenie następuja- cych operacji: Restart - przeprowadza miękki restart centralki HC2, uruchamiajac ja ponownie Zresetuj sieć Z-Wave - usuwa wszystkie urzadzenia z chipa centralki HC2 Ustawienia fabryczne - przywraca wszystkie ustawienia fabryczne, kasuje urza- dzenia, sceny oraz wprowadza najstarsza wersję oprogramowania centralki - po tej operacji konieczne jest ponowne zaktualizowanie HC2. 89

96 Rysunek 5.22: Panel Konfiguracji - Informacje ogólne Ustawienia LAN Ustawienia LAN to zbiór zaawansowanych ustawień sieciowych HC2. Możliwe jest zdefiniowanie połaczenia sieciowego w oparciu o DHCP lub o Statyczny Adres IP. Możliwe jest zdefiniowanie następujacych parametrów: Adres IP centralki HC2 Adres maski podsieci, w której pracuje centralka Adres bramy domyślnej, przez która HC2 będzie się łaczyć z siecia Adres serwera DNS Możliwość dostępu zdalnego Rysunek 5.23: Panel Konfiguracji - Ustawienia LAN 90

97 Uwagi do ustawień LAN Centrala HC2 jest fabrycznie przystosowana do otrzymania danych z serwera DHCP. W takim trybie jej docelowy adres IP można uzyskać za pomoca aplikacji HC2 Finder (szerzej opisanej w podrozdziale 5.1). Istnieje również możliwość zdefiniowania statycznego adresu IP. Statyczny adres IP można ustawić ręcznie z poziomu Ustawień LAN lub trzymajac przez kilka sekund przycisk Recovery w tylnej części obudowy HC2, wtedy centralce zostana przydzielone ustawienia o następujacych parametrach: Adres IP: Maska Podsieci: Adres Bramki: W przypadku stałego adresu IP możliwe jest podłaczenie centrali bezpośrednio do portu Ethernet w komputerze PC. Należy jednak pamiętać, aby zdefiniować odpowiednie ustawienia protokołu TCP/IP komputera, analogiczne do ustawień centralki (komputer musi pracować w tej samej podsieci co HC2), czyli np. Adres IP komputera: Maska Podsieci komputera: Adres Bramki: UWAGA W przypadku przełaczenia przyciskiem Recovery na statyczny adres IP ( ) zmiana dostępu na DHCP może być zmodyfikowana poprzez ręczna zmianę parametru "Typ połaczenia sieciowego" w połaczeniu bezpośrednim. 91

98 5.8.3 Lokalizacja Ustawienia Lokalizacji to zbiór ustawień strefy czasowej, w której pracuje centralka. Ponadto istnieje możliwość zdefiniowania współrzędnych geograficznych, na podstawie których będa wyświetlane dane pogodowe (również wykorzystywane w scenach). Rysunek 5.24: Panel Konfiguracji - Informacje Lokalne 92

99 5.8.4 Backup W tym miejscu możliwe jest zdefiniowanie punktu przywracania systemu HC2. Rysunek 5.25: Panel Konfiguracji - Tworzenie Backupu Backup jest to kopia wszystkich zapisanych urzadzeń w Home Center 2, kopia wersji systemu operacyjnego oraz indywidualne ustawienia użytkowników. Przywracajac backup system przywróci wszystkie zapisane wcześniej urzadze- nia oraz wcześniejsza wersję systemu operacyjnego. 93

100 5.9 Recovery Mode Recovery Mode to specjalistyczny panel odpowiedzialny za przywracanie systemu centralki w przypadku problemów. Aby wprowadzić centralkę w tryb Recovery należy: 1. Wyłaczyć Home Center 2 2. Podczas właczania przytrzymać przycisk Recovery umieszczony na tylnej części obudowy - diody zaczna świecić od strony lewej do prawej 3. Tryb Recovery sygnalizowany jest dioda kontrolna UWAGA! Dłuższe przytrzymanie przycisku Recovery ustawi statyczny adres IP centralce, w wyniku czego połaczenie sieciowe poprzez router zostanie przerwane, patrz podrozdział: Rysunek 5.26: Recovery Mode Po lewej części panelu wyświetlane sa informacje na temat centralki tzn: Wersja recovery Numer seryjny centralki Adres IP - adres IP wyświetlany w sieci lokalnej Adres MAC - nazwa oraz wersja oprogramowania modułu Ostatni backup - czas ostatniego backupu 94

101 Rysunek 5.27: Okno Recovery Mode Urzadzenia - ilość urzadzeń zapisanych w porzednim backupie Pokoje - ilość pokoi w poprzednim backupie Sceny - ilość scen w poprzednim backupie Online - dostęp centrali do internetu Aby przywrócić system do ustawień fabrycznych należy kliknać przycisk "PRZY- WRÓĆ" i potwierdzić wybór. System powróci do ustawień poczatkowych w wersji oprogramowania Powrót do standardowego panelu logowania do centralki (wyjście z trybu Recovery) jest możliwy poprzez zresetowanie Home Center 2. 95
