1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Znaki drogowe kilometrowe i hektometrowe 1. WSTĘP 1.1. PRZEDMIOT SPECYFIKACJI TECHNICZNEJ (ST) Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z ustawieniem znaków drogowych kilometrowych i hektometrowych i słupków prowadzących w ramach przebudowy i rozbudowy drogi wojewódzkiej nr 645 i nr 648 wraz z drogowymi obiektami inŝynierskimi i niezbędną infrastrukturą techniczną na odcinku m. Nowogród Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i wykonaniu robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji mają zastosowanie przy wykonywaniu ustawienia znaków drogowych kilometrowych, hektometrowych i słupków prowadzących według lokalizacji podanej w Dokumentacji Projektowej Określenia podstawowe Słupek prowadzący - urządzenie bezpieczeństwa ruchu drogowego, słuŝące do optycznego prowadzenia ruchu, mające na celu ułatwienie kierującym, szczególnie w porze nocnej i w trudnych warunkach atmosferycznych, orientacji co do szerokości drogi, jej przebiegu w planie oraz na łukach poziomych Znak kilometrowy - urządzenie bezpieczeństwa ruchu drogowego stosowane w celu oznaczenia przebiegu drogi i wskazania jej kilometraŝa narastająco od początku do końca drogi. Znak kilometrowy ma postać tabliczki umieszczonej na słupku prowadzącym lub na innym samodzielnym słupku Znak hektometrowy - urządzenie bezpieczeństwa ruchu drogowego stosowane w celu uściślenia przebiegu drogi oraz ułatwienia lokalizacji elementów składowych drogi podlegających ewidencji dróg oraz lokalizacji zdarzeń drogowych. Znak hektometrowy ma postać cyfry naklejonej lub namalowanej w dolnej części słupka prowadzącego Pozostałe określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt MATERIAŁY 2.1. OGÓLNE WYMAGANIA DOTYCZĄCE MATERIAŁÓW Ogólne wymagania dotyczące materiałów podano w ST D-M Wymagania ogólne pkt RODZAJE MATERIAŁÓW Ustawienie słupków prowadzących, znaków kilometrowych i hektometrowych powinno być zgodne z Dokumentacją Projektową co do zakresu ich występowania. Kształt i wymiary w zgodności z Rozporządzeniem... [7] Materiałami stosowanymi przy wykonaniu słupków prowadzących, znaków kilometrowych i hektometrowych, są: słupki prowadzące z tworzyw sztucznych, D str. 188

2 elementy odblaskowe, tabliczki znaków kilometrowych, elementy połączeniowe tabliczki ze słupkiem, cyfry do naklejania na tabliczki, cyfry znaków hektometrowych z folii samoprzylepnej. Zastosowane przez Wykonawcę słupki i znaki powinny mieć atest producenta i mogą być ustawiane po zaakceptowaniu przez InŜyniera SŁUPKI PROWADZĄCE (U-1a) Słupki prowadzące powinny mieć w przekroju kształt trapezu o wymiarach podanych w Rozporządzeniu... [7]. Wysokość słupka prowadzącego powinna wynosić około 100 cm dla słupka przymocowanego na powierzchni pobocza. Na słupkach powinny być umieszczone elementy odblaskowe prostokątne lub równoległoboczne o szerokości 4 cm i wysokości 20 cm barwy czerwonej po stronie czołowej słupka i barwy białej po stronie tylnej w stosunku do nadjeŝdŝającego pojazdu. Miejsce umieszcza elementów odblaskowych powinno być zgodne z Rozporządzeniem.. Zgodnie z ustaleniami w Dokumentacji Projektowej będą ustawione słupki prowadzące z tworzyw sztucznych, uchylne, z odchyleniem od pionu do 10 %, powracające częściowo do pozycji pionowej. Barwa słupków prowadzących z tworzyw sztucznych powinna być biała, bez smug i przebarwień według wzoru podanego w Rozporządzeniu... [7], w sprawie znaków i sygnałów drogowych Powierzchnia słupków prowadzących powinna być czysta, gładka, pozbawiona rys, pęcherzy i wgłębień. Słupek przystosowany do umocowania na powierzchni pobocza powinien mieć odpowiednią konstrukcję mocującą słupek, zaproponowaną przez producenta i zaakceptowana przez InŜyniera. Dopuszcza się następujące tolerancje wymiarów słupka prowadzącego: wymiary przekroju poprzecznego ±1 mm, grubość ścianki min. 3 mm, tolerancja grubości ścianki ±0,5 mm. Słupki prowadzące z tworzywa sztucznego powinny mieć aprobatę techniczną wydaną przez uprawnioną jednostkę ZNAKI KILOMETROWE (U-7) Tabliczka znaku kilometrowego powinna mieć kształt prostokąta według wzoru podanego w Rozporządzeniu... [7] Tabliczka znaku kilometrowego moŝe być wykonana z blachy stalowej ocynkowanej, wg PN-81/H Dopuszcza się wykonanie tabliczki z innego tworzywa trwałego pod warunkiem akceptacji InŜyniera. Trwałość powłoki antykorozyjnej powinna być przewidziana na okres 5 10 lat w warunkach normalnych, a 3 5 lat w środowisku o zwiększonej korozyjności. W przypadku stosowania blachy stalowej minimalna grubość powłoki cynkowej powinna wynosić 60 µm. Tarcza tabliczki musi być równa i gładka, bez odkształceń, wgięć, lokalnych wgnieceń lub nierówności itp. Krawędzie tabliczki muszą być równe i nieostre. Wszelkie zniekształcenia krawędzi tarczy tabliczki powstałe w procesie technologicznym wytwarzania tabliczki - muszą być usunięte. Tabliczki znaków kilometrowych powinny być składowane w pomieszczeniach suchych, w warunkach zabezpieczających je przed korozją, uszkodzeniem i zabrudzeniem. Zaleca się aby element połączeniowy tabliczki znaku kilometrowego ze słupkiem był z blachy stalowej ocynkowanej wg PN-81/H lub bednarki stalowej ocynkowanej wg PN-76/H-92325, grubości co najmniej 1 mm. Elementy połączeniowe powinny być czyste, gładkie, bez pęknięć, naderwań, rozwarstwień i wypukłych karbów. Słupki prowadzące (słupki hektometrowe), na których zostanie przymocowana tabliczka znaku kilometrowego, powinny odpowiadać wymaganiom punktu 2.3. Słupki do samodzielnego umieszczania znaków kilometrowych powinny być słupkami metalowymi barwy szarej, średnicy około 60 mm i wysokości około 150 cm. Dopuszcza się wykonanie słupka z innego materiału, pod warunkiem akceptacji InŜyniera. Słupki naleŝy wykonywać z rur stalowych ocynkowanych, odpowiadających wymaganiom PN-80/H-74219, PN-84/H lub innej normy zaakceptowanej przez InŜyniera, ze stali wg PN-89/H-84023/07 i cynku wg PN- 77/H D str. 189

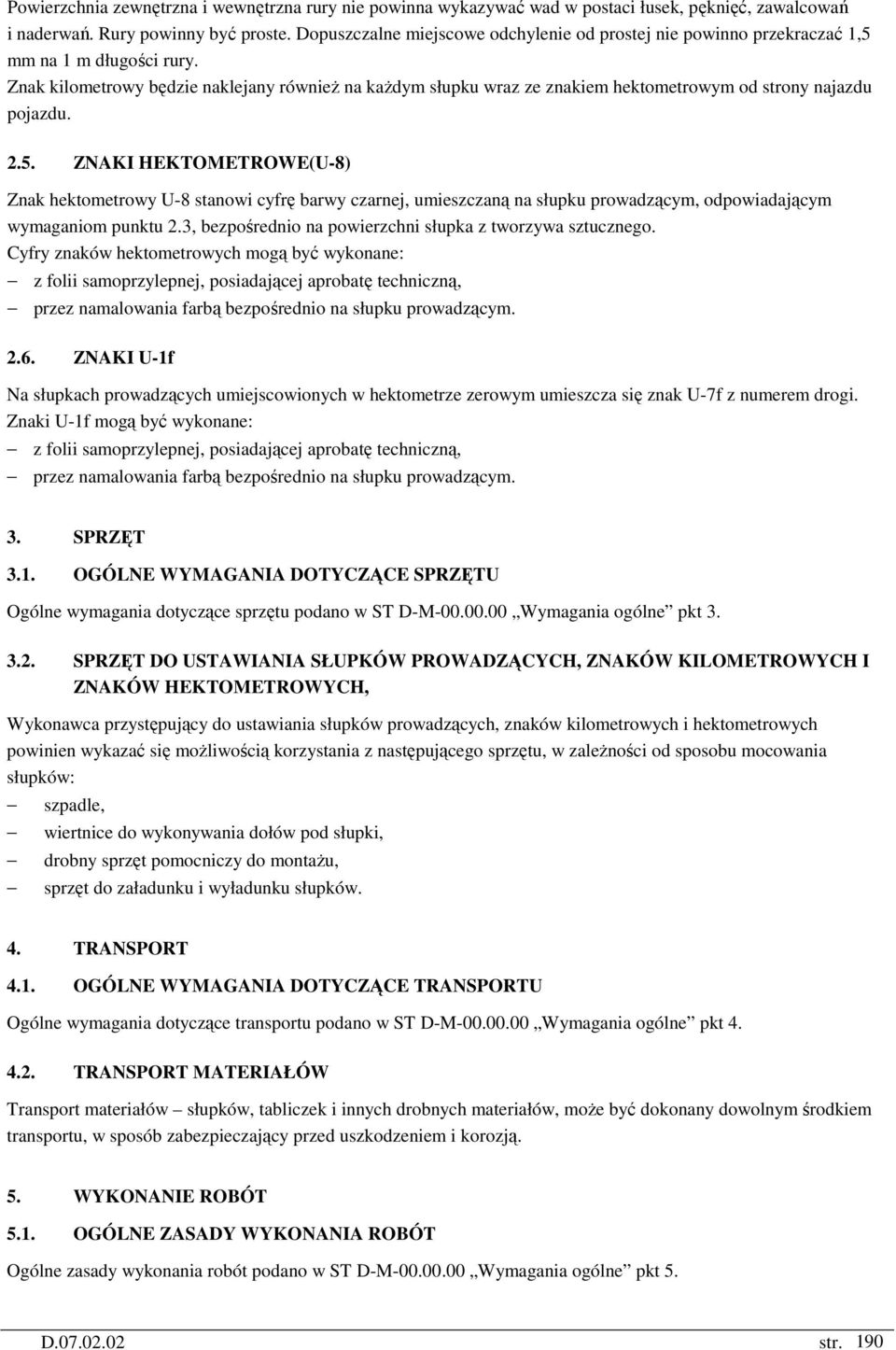

3 Powierzchnia zewnętrzna i wewnętrzna rury nie powinna wykazywać wad w postaci łusek, pęknięć, zawalcowań i naderwań. Rury powinny być proste. Dopuszczalne miejscowe odchylenie od prostej nie powinno przekraczać 1,5 mm na 1 m długości rury. Znak kilometrowy będzie naklejany równieŝ na kaŝdym słupku wraz ze znakiem hektometrowym od strony najazdu pojazdu ZNAKI HEKTOMETROWE(U-8) Znak hektometrowy U-8 stanowi cyfrę barwy czarnej, umieszczaną na słupku prowadzącym, odpowiadającym wymaganiom punktu 2.3, bezpośrednio na powierzchni słupka z tworzywa sztucznego. Cyfry znaków hektometrowych mogą być wykonane: z folii samoprzylepnej, posiadającej aprobatę techniczną, przez namalowania farbą bezpośrednio na słupku prowadzącym ZNAKI U-1f Na słupkach prowadzących umiejscowionych w hektometrze zerowym umieszcza się znak U-7f z numerem drogi. Znaki U-1f mogą być wykonane: z folii samoprzylepnej, posiadającej aprobatę techniczną, przez namalowania farbą bezpośrednio na słupku prowadzącym. 3. SPRZĘT 3.1. OGÓLNE WYMAGANIA DOTYCZĄCE SPRZĘTU Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt SPRZĘT DO USTAWIANIA SŁUPKÓW PROWADZĄCYCH, ZNAKÓW KILOMETROWYCH I ZNAKÓW HEKTOMETROWYCH, Wykonawca przystępujący do ustawiania słupków prowadzących, znaków kilometrowych i hektometrowych powinien wykazać się moŝliwością korzystania z następującego sprzętu, w zaleŝności od sposobu mocowania słupków: szpadle, wiertnice do wykonywania dołów pod słupki, drobny sprzęt pomocniczy do montaŝu, sprzęt do załadunku i wyładunku słupków. 4. TRANSPORT 4.1. OGÓLNE WYMAGANIA DOTYCZĄCE TRANSPORTU Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt TRANSPORT MATERIAŁÓW Transport materiałów słupków, tabliczek i innych drobnych materiałów, moŝe być dokonany dowolnym środkiem transportu, w sposób zabezpieczający przed uszkodzeniem i korozją. 5. WYKONANIE ROBÓT 5.1. OGÓLNE ZASADY WYKONANIA ROBÓT Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt 5. D str. 190

4 5.2. USTAWIENIE SŁUPKÓW Przed przystąpieniem do robót naleŝy wyznaczyć lokalizację słupka na podstawie Dokumentacji Projektowej przy uwzględnieniu postanowień Rozporządzeniu... [7].Doły pod słupki powinny mieć wymiary w planie co najmniej o cm większe od wymiarów słupka, a głębokość uzaleŝnioną od wysokości słupka. Doły pod słupki mocowane na powierzchni pobocza gruntowego naleŝy dostosować do konstrukcji mocującej słupki. Osadzenie dostarczonych gotowych słupków w wykonanych uprzednio otworach (dołach) powinno uwzględniać: właściwe ustawienie słupka, zgodnie z postanowieniami Instrukcji o znakach drogowych pionowych. Tom I. zachowanie ściśle pionowej pozycji słupka, wypełnienie otworu zagęszczonym gruntem, przy czym wskaźnik zagęszczenia nie powinien być mniejszy niŝ 0,95 według normalnej metody Proctora USTAWIENIE ZNAKÓW KILOMETROWYCH Przed wykonaniem właściwych robót naleŝy, na podstawie Dokumentacji Projektowej ustalić lokalizację znaków kilometrowych, z rozróŝnieniem znaków, które będą: mocowane do uprzednio wykonanych słupków hektometrowych, wykonywane na nowo ustawianych słupkach (np. z rur stalowych), do samodzielnego umieszczania tabliczek znaków kilometrowych Tabliczka znaku kilometrowego i element połączeniowy tabliczki ze słupkiem. powinny odpowiadać wymaganiom p.2.4. Tabliczkę naleŝy przymocować do słupka w sposób przewidziany przez konstrukcję elementu przyłączeniowego. Krawędź dolna tabliczki znaku kilometrowego powinna znajdować się w odległości 1,0 m nad powierzchnią pobocza, lewa krawędź boczna - w odległości min. 0,5 m od krawędzi jezdni, a cyfra (liczba) kilometraŝu powinna być widoczna od strony nadjeŝdŝających pojazdów, zgodnie z postanowieniami Rozporządzenia... [7] USTAWIENIE ZNAKÓW HEKTOMETROWYCH Ustawienie znaków hektometrowych obejmuje: wykopy (doły) pod słupki, według wymagań punktu 5.2, dostarczenie kompletnych słupków znaków hektometrowych, odpowiadających wymaganiom punktu 2.5, osadzenie słupków na powierzchni poboczy, umieszczenie cyfry znaku hektometrowego w sposób ustalony przez Rozporządzeniu... [7] 6. KONTROLA JAKOŚCI ROBÓT 6.1. OGÓLNE ZASADY KONTROLI JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt BADANIA PRZED PRZYSTĄPIENIEM DO ROBÓT Przed przystąpieniem do robót Wykonawca powinien przedstawić InŜynierowi: aprobaty techniczne na materiały, świadectwo jakości lub deklarację zgodności, wydane przez producenta materiałów BADANIA W TRAKCIE WYKONYWANIA ROBÓT Badania materiałów w czasie wykonywania robót Wszystkie materiały dostarczone do wykonania robót powinny być sprawdzone w zakresie powierzchni wyrobu i jego wymiarów, odpowiadających ustaleniom punktu 2, w liczbie 5 10 badań z wybranych losowo elementów w kaŝdej dostarczanej partii wyrobów liczącej do 1000 elementów. D str. 191

5 Kontrola w czasie wykonywania robót W trakcie wykonywania robót naleŝy zbadać: zgodność ustawienia słupka lub znaku z Dokumentacją Projektową i Rozporządzeniem... [7] w zakresie lokalizacji na drodze i w jej przekroju poprzecznym, prawidłowość osadzenia słupków na powierzchniach poboczy, zgodnie z punktem 5, prawidłowość przymocowania tabliczek znaków kilometrowych do słupków (dot. znaków kilometrowych). 7. OBMIAR ROBÓT 7.1. OGÓLNE ZASADY OBMIARU ROBÓT Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt JEDNOSTKA OBMIAROWA Jednostką obmiarową ustawienia słupków prowadzących, znaków kilometrowych i znaków hektometrowych jest 1 szt. (sztuka). 8. ODBIÓR ROBÓT 8.1. OGÓLNE ZASADY ODBIORU ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z ST, Dokumentacją Projektową i poleceniami InŜyniera, jeŝeli wszystkie pomiary z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. OGÓLNE USTALENIA DOTYCZĄCE PODSTAWY PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt CENA JEDNOSTKI OBMIAROWEJ Cena 1 szt. (sztuki) ustawienia słupka prowadzącego, znaku kilometrowego lub znaku hektometrowego obejmuje: prace pomiarowe przy lokalizacji słupka lub znaku, roboty przygotowawcze, zakup gotowych kompletnych materiałów lub z własnym uzupełnieniem malowania, przyklejenia folii itp., dostarczenie materiałów na miejsce wykonania, wykonanie dołów, osadzenie słupków, z wypełnieniem otworu, montaŝ tabliczek znaków kilometrowych (dot. znaków kilometrowych), umieszczenie znaków hektometrowych (dot. znaków hektometrowych), przeprowadzenie badań kontrolnych, uporządkowanie terenu robót. 10. PRZEPISY ZWIĄZANE NORMY 1. PN-80/H Rury stalowe bez szwu walcowane na gorąco, ogólnego zastosowania. 2. PN-84/H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego zastosowania. 3. PN-77/H Cynk 4. PN-77/H Stal określonego zastosowania. Stal na rury. D str. 192

6 5. PN-77/H Blacha i taśma stalowa ocynkowana. 6. PN-77/H Bednarka stalowa bez pokrycia lub ocynkowana INNE DOKUMENTY Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r., w sprawie sczegółowych warunków technicznych dla znaków i sygnałów drogowych i warunków ich umieszczania na drogach (załączniki 1-4) D.U. 220 poz 2181 z r. D str. 193
