1 BEZPRZEWODOWY VIDEODOMOFON XT-700 PIR 2.4GHz Cyfrowa transmisja Czujnik ruchu

2 Dziękujemy za zakup videodomofonu firmy REER ELECTRONICS Videodomofon XT-700 PIR posiada bezprzewodową komunikację pomiędzy kamerą i panelem lcd. Umożliwia ona rozmowę przesyłanie obrazu z kamery na panel lcd oraz otwieranie furtki. Videodomofon XT-700 PIR posiada kamerę wyposażoną w czujnik ruchu. Czujnik ruchu po wykryciu ruchu przy kamerze włącza obraz na panelu lcd oraz robi zdjęcie. Po wciśnięciu dzwonka na kamerze również jest robione zdjęcie lub zostaje nagrany film. Rejestracja zdjęć oraz filmów odbywa się na dołączoną do zestawu kartę pamięci SD o pojemności 4GB. Zestaw może współpracować z maksymalnie 2 kamerami zewnętrznymi oraz maksymalnie 3 panelami lcd wewnętrznymi. Panele wewnętrzne mają funkcję interkomu - można rozmawiać pomiędzy nimi wewnątrz budynku. Prosimy o zapoznanie się z instrukcją przed podłączeniem videodomofonu Spis treści 1. Wprowadzenie 2. Ostrzeżenia 3. Specyfikacja i parametry urządzenia 4. Instrukcja instalacji 5. Schemat instalacji 6. Funkcje i aplikacje 7. Ustawienia w MENU 8. Skład zestawu 9. Rozwiązywanie problemów 2

3 1. Wprowadzenie Videodomofon bezprzewodowy XT-700 PIR może być zamontowany w każdym budynku mieszkalnym i biurowym. Jest to urządzenie bardzo proste w montażu i obsłudze. Videodomofon jest bezprzewodowy a transmisja sygnału jest cyfrowa, dzięki temu mamy duży zasięg oraz czysty obraz i dźwięk. Videodomofon steruje elektrozamkiem furtki dzięki temu możemy zdalnie otworzyć furtkę osobie do nas dzwoniącej. Videodomofon robi zdjęcia lub nagrywa filmy osobom dzwoniącym do nas pod naszą nieobecność, po powrocie do domu możemy sprawdzić kto do nas dzwonił. Zdjęcie lub film możemy także zrobić w każdej chwili z panelu LCD np. w momencie, gdy ktoś niepożądany znajduje się przed naszą posesją. Kamera videodomofonu wyposażona jest w czujnik ruchu. Po wykryciu ruchu zostaje zrobione zdjęcie a obraz zostaje przekazany na panel lcd. Videodomofon może współpracować z maksymalnie 2 kamerami zewnętrznymi oraz maksymalnie z 3 panelami lcd wewnętrznymi. Panele wewnętrzne mają możliwość rozmowy pomiędzy sobą - funkcja interkomu. Kamera zewnętrzna wyposażona jest w diody podczerwieni, dzięki temu widzi obraz nawet w całkowitej ciemności. 2. Ostrzeżenia Nie należy umieszczać tego produktu na nierównej lub niestabilnej powierzchni, aby zapobiec awarii lub uszkodzeniu spowodowanych przez spadnięcie Tylko bateria i ładowarka dostarczona w zestawie może być używana w tym produkcie. Stosowanie innych ładowarek lub baterii może prowadzić do wycieku, przegrzania, rozerwania i zapalenia się baterii 3

4 Nie należy używać tego produktu w miejscu, z łatwopalnymi substancjami lub wybuchowymi gazami aby nie doprowadzić do pożaru. Nie należy umieszczać tego produktu w miejscu o wysokiej temperaturze, wysokiej wilgotności lub dużej ilości pyłu. Uwagi dla użytkownika produktu: W przypadku pęknięcia wyświetlacza należy umyć ręce mydłem oraz należy uważać aby ciecz krystaliczna nie dostała się do oczu. Jeśli ciecz dostałaby się do oczu należ przemyć je wodą i skontaktować się z lekarzem Nie należy przerabiać produktu we własnym zakresie Małe metalowe przedmioty, takie jak np. igła lub szpilka należy trzymać z dala od panelu lcd, gdyż głośnik umieszczony w panelu przyciąga je 3. Specyfikacja i parametry urządzenia Kamera zewnętrzna Zasilanie Bateria litowa BP-6M(1100mAh) Pobór prądu 400mA Wymiary 134*74*31mm Waga 138g Odporność na wodę IP55 Do montażu Nadtynkowego Materiał wykonania ABS + metal Rozdzielczość 300,000pixels Kąt widzenia Szerokokątna, kąt widzenia 120 Oświetlacz podczerwieni 2 diody podczerwieni Czas pracy ciągłej na akumulatorze Do 3 godzin Czas czuwania na akumulatorze Do 300 godzin (12-13 dni) Czas ładowania akumulatorów 3 godziny Zasilacz sieciowy 9~16VDC/AC 4

5 Panel wewnętrzny Zasilanie DC9V, panel zasilany jest tylko z dołączonego zasilacza sieciowego Pobór prądu 400mA Wymiary 200*150*27mm Waga 387g Mobilność Panel przenośny lub można powiesić na ścianie Typ wyświetlacza 7" TFT color screen Rozdzielczość wyświetlacza 640*480 Komunikacja bezprzewodowa 2.4GHz AFH (Adaptive Frequency Hopping Technique) 2402~2483.5MHz Zasilacz zewnętrzny DC9V 2A Zasięg działania w terenie otwartym Maksymalny zasięg wynosi do 300 metrów w terenie otwartym 5

6 Opis przycisków: 1. OK : ----ON/OFF ----Rozmowa ---- Działa jako potwierdzanie w menu 2. UP/ : ----Przycisk opcji w menu ----Przycisk video przy rozmawianiu lub monitorowaniu ----Przycisk opcji przy połączeniu z innym monitorem 3. DOWN/ : ---- Przycisk opcji w menu ---- Przycisk zdjęcia przy rozmawianiu lub monitorowaniu ----Klucz wejściowy dla ustawień, 6

7 ---- Przycisk opcji przy połączeniu z innym monitorem 4. EXIT / : ----Przycisk podglądu obrazu z kamery ----Przycisk wyjścia z menu 5. MENU / : ----Przycisk otwierania elektrozaczepu podczas rozmowy ----Przycisk poruszania się w prawo w menu 6. Bright/Colour/Volume : ----Zmiana wartości jasności, kolorów, głośności B. Kamera zewnętrzna 1. Przycisk dzwonka nawiązuje połączenie z panelem lcd 2. Reset: wymazuje kod komunikacji 4. Instrukcja instalacji Zalecana wysokość montażu kamery wynosi 1,6-1,7 metra. Obiektyw kamery nie powinien być skierowany w stronę słońca. Kamerę montujemy do słupka lub muru kołkami rozporowymi: 7

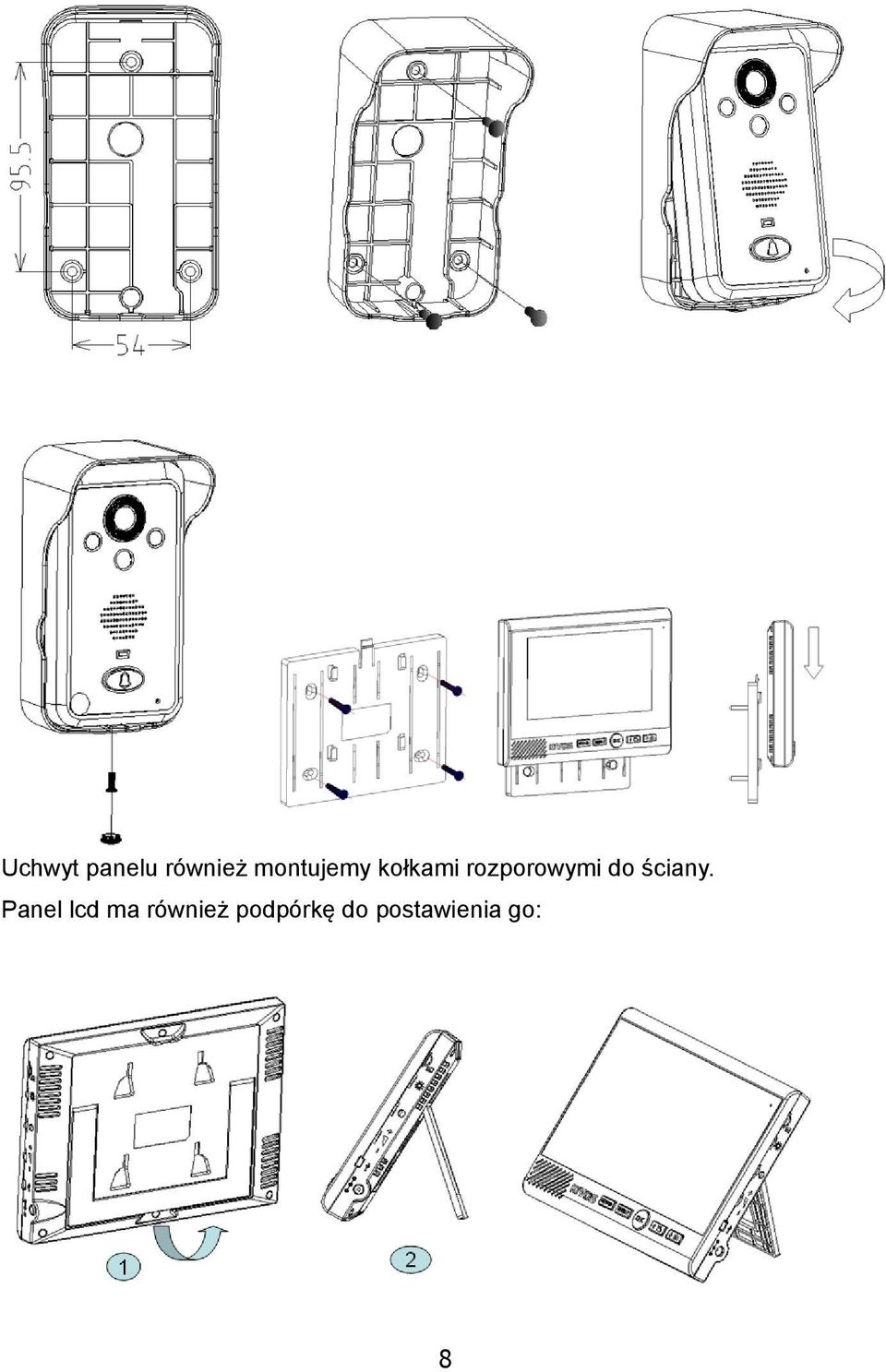

8 Uchwyt panelu również montujemy kołkami rozporowymi do ściany. Panel lcd ma również podpórkę do postawienia go: 8

9 Montaż karty TF (mikro SD): Maksymalna pojemność karty mikro SD to 4GB. Urządzenie obsługuje karty klasy 4 lub wyższej. Jeśli karta pamięci zostanie zapełniona, stare nagrania zostaną automatycznie zastąpione nowymi. Urządzenie może być podłączone do komputera poprzez port USB lub można przełożyć kartę pamięci do komputera. AKUMULATOR Kamera videodomofonu wyposażona jest w akumulator typu BP-6M. Akumulator można ładować ładowarką sieciową. Przy niskim stanie naładowania akumulatora nie działa prawidłowo funkcja robienia zdjęć i nagrywania filmów. Panel lcd zasilany jest tylko z zasilacza. 5. Schemat instalacji Schemat podłączenia kamery zewnętrznej: 9

10 Kamera steruje elektrozaczepem poprzez zwieranie przekaźnika COM z wyjściem NO. Jeśli na wejście COM podamy +12V, +12V pojawi się na wyjściu NO w momencie wciśnięcia przycisku otwierania na panelu lcd. Jeden z przewodów elektrozaczepu podłączamy pod NO drugi pod -12V z zasilacza. (mniej typowym rozwiązaniem jest podłączenie elektrozaczepu pod wyjście NC. W przypadku gdy podłączymy pod COM +12V, 12V jest cały czas na wyjściu NC, zanika ono jedynie w momencie wciśnięcia przycisku otwierania na panelu lcd) 6. Funkcje i aplikacje Panel lcd podłączamy do sieci poprzez zasilacz. W tym czasie zostanie naładowany akumulator znajdujący się w panelu. Panel włączamy wciskając i przytrzymując przycisk "OK". Wciskając przycisk dzwonka na kamerze nawiązujemy połączenie z panelem. Jeśli połączenie nie zostanie odebrane na panelu maksymalny czas dzwonienia wynosi 10

11 30 sekund. W przypadku odebrania połączenia maksymalny czas połączenia wynosi 90 sekund. w przypadku włączenia podglądu maksymalny czas wynosi 90 sekund, jeśli mamy w zestawie 2 kamery obraz wybieramy strzałkami / Podczas włączenia podglądu na panelu słyszymy również dźwięk z kamery. Jest to komunikacja jednostronna. W kamerze nie słychać dźwięku z panelu lcd. Jeśli chcemy nawiązać komunikację dwu kierunkową wciskamy ponownie tym przyciskiem możemy zrobić zdjęcie i zapisać je na karcie pamięci tym przyciskiem możemy włączyć nagrywanie obrazu i dźwięku podczas rozmowy. Nagranie zakończamy wciskając ponownie tym przyciskiem otwieramy furtkę "OK" zakończenie połączenia AUTOMATYCZNE NAGRYWANIE - przy włączonej funkcji "Automatic video" jeśli połączenie z kamery nie zostanie odebrane na panelu przez 5 sekund, zostanie automatycznie nagrany film INTERKOM - funkcja rozmowy pomiędzy panelami wewnątrz budynku Jeśli w zestawie są 2 wewnętrzne panel lcd wciśnięcie przycisku "OK" spowoduje połączenie z drugim panelm lcd. Jeśli w zestawie są 3 wewnętrzne panele lcd wciśnięcie spowoduje nawiązanie połączenia z panelem lcd o niższym numerze ID, a wciśnięcie przycisku o wyższym. Połączenie pomiędzy monitorami można zawiesić w trakcie rozmowy. Maksymalny czas połączenia to 90 sekund. NOCNA WIZJA - kamera urządzenia ma wbudowany czujnik zmierzchowy oraz diody podczerwieni. W przypadku zbyt słabego oświetlenia z zewnątrz czujnik zmierzchowy włącza diody poczerwieni. Kamery widzi obraz nawet w całkowitej ciemności z odległości ok 1,5 metra. Światło podczerwieni nie jest widzialne dla ludzkiego oka. FUNKCJA ANTYSABOTAŻOWA - kamera zewnętrzna wyposażona jest w alarm antysabotażowy. W przypadku oderwania kamery od podłoża włączy się alarm zarówno w kamerze jak i na panelu wewnętrznym. Maksymalny czas alarmu to 2 minuty. Alarm wyłączamy wciskając "OK" na panelu. PORT USB - po podłączeniu kabla pod port USB panela mamy na wyświetlaczu dwie opcje do wyboru POWER jeśli port ma zasilać panel oraz USB jeśli chcemy 11

12 zgrać dane z karty mikro SD, podłączając panel do komputera 7. Ustawienia menu MENU- wchodzimy wciskając przycisk menu. W menu poruszamy się / a potwierdamy wybór przyciskiem OK. Cofamy się lub wychodzimy wciskając przycisk exit. VIDEO - jeśli mamy włożoną do panelu kartę pamięci a na niej nagrania, możemy odtworzyć je wciskając play. Nagrania najnowsze pokazane są na górze. Kasujemy nagrania wciskając delete. Możemy też usunąć wszystkie nagrania wciskając delete all. Podczas oglądania filmu możemy zrobić pauzę wciskając OK. PHOTO - jeśli mamy włożoną do panelu kartę pamięci a na niej zdjęcia, możemy odtworzyć je wciskając view. Zdjęcia najnowsze pokazane są na górze. Możemy wybrane zdjęcie ustawić jako tapetę panelu. W tym celu wybieramy set as background. Kasujemy zdjęcia wciskając delete. Możemy też usunąć wszystkie zdjęcia wciskając delete all. naszą nieobecność INFO - jest to funkcja dzięki której możemy sprawdzić kto dzwonił pod AUTO-VD - strzałkami / możemy wybrać automatically records - automatyczne nagrania lub manual record - manualne nagrania. Tryb automatycznego nagrania (domyślny) powoduje automatycznie wykonanie nagrania z kamery gdy podłączenie nie zostanie odebrane przez 5 sekund. 12

13 DETECTION - funkcja detekcji ruchu przy kamerze. Strzałkami / wybieramy open - włączona lub close - wyłączona. Możemy też wybrać sense auto record - automatyczne wykonywanie zdjęcia, sense nightlight automatyczne włączanie oświetlacza. wciskając menu. ADMIN - w tym trybie ustawiamy hasło administratora. Wchodzimy NETWORK - wchodzimy do menu sieci wpisując hasło 0000 Match Code (kamera zewnętrzna powinna połączyć się z panelem lcd) Po wybraniu trybu Creating network przechodzimy do funkcji match code mode czyli trybu wyszukiwania kodu. Następnie należy wcisnąć i przytrzymać przycisk dzwonka na kamerze, do momentu gdy usłuszymy dźwięk "Beep" który oznacza wejście kamery w tryb wyszukiwania kodu. Jeśli kamera zostanie wkodowana do panelu w ciągu 16 sekund na wyświetlaczu pojawi się napis Success a kamera wyda dźwięki "Beep""Beep""Beep". Jeśli wkodowanie się nie powiedzie na wyświetlaczu pojawi się napis Failed a kamere wyda jeden dźwięk "Beep". Jeśli wkodowanie się nie powiodło należy wykasować kod z panela i kamery oraz spróbować wkodowania ponownie. Wykasowanie kodu w panelu menu>network>leave the network OK Wykasowanie kodu w kamerze Jeśli kamera jest zasilana tylko z zasilacza należy wcisnąć i przytrzymać przycisk reset aż usłyszymy dźwięk "tick". Jeśli kamera jest zasilana z akumulatora należy wcisnąć i przytrzymać przycisk reset oraz przycisk dzwonka aż usłyszymy dźwięk "Beep". Kod został wykasowany. 13

14 Pairing Additional Monitors or outdoor unit - Wkodowywanie dodatkowych kamer (max 2) oraz paneli (max 3) do videodomfonu. Creating a network(match code) Start the network (Give code) Join the network(receive code) Leave the network(clear code) Wybieramy funkcję start the network (w panelu w którym wyszukaliśmy wcześniej kod w Match Code czyli w panelu nadającym kod, zazwyczaj jest to panel fabrycznie wkodowany do kamery z ID 1) następnie potwierdzamy OK enter into start networking mode W kolejnych dodawanych panelach wchodziny > network menu > leave the network a następnie wybieramy join the network i wchodzimy w tryb > enter into the join network mode. Po odebraniu kodu w ciągu 16 sekund nastąpi wyjście z trybu odbierania kodu. Zostanie ono potwierdzone dźwiękami "Beep""Beep"Beep" i nastąpi przejście do menu kodu. Należy wprowadzić numer użytkownika user ID na nowym panelu. Nie należy nadawać tego samego ID dla różnych paneli ani kamer. Dodawanie dodatkowej kamery zewnętrznej. Dodawana kamera zewnętrzna musi być po wykasowaniu kodu. Należy wcisnąć i przytrzymać przycisk dzwonka na 6 sekund. Usłyszymy dźwięk "Beep"Beep" (pierwszy "Beep" po 3 sekundach). Potwierdzając otrzymanie kodu. Następnie w ciągu 16 sekund kamera wyda dźwięki "Beep"Beep"Beep" potwierdzając zakodowanie się jako druga kamera w zestawie. Jeśli kamera się nie zakoduje pojawi się pojedynczy dźwięk "Beep". Po zakończeniu wkodowania dodatkowych paneli lub kamer należy wcisnąć OK na panelu dającym kod a następnie wyjść przyciskiem exit. Po zakończeniu wkodowania dodatkowych elementów zestawu należy poinformować wszystkie elementy zestawu o ich ilości i numerze ID. Robimy to dzwoniąc kamerą na wszystkie panele wewnętrzne. Jeśli wkodowaliśmy również kamerę dzwonimy kamerą numer 2. 14

15 Hasło dla match menu to USER - użytkownik. Wejście w własny numer ID aby ustawić numer ID. Set up ID number > OK. Exit wyjście. Nie należy podawać tego samego numeru ID monitorom ani kamerom w zestawie. STANDBY - W tym trybie ustawiamy czas gotowości w zakresie od 10 do 60 sekund. Wchodzimy w increase and reduce standby time wybieramy wartość od 10do 60 sekund i potwierdzamy OK. TIME - w tym trybie ustawiamy czas i datę. Po ustawieniu daty i godziny wybieramy "Y" aby data była widoczna lub "N" aby data się nie pokazała. RING - dzwonek. Po wejściu do menu dzwonka strzałkami / wybieramy increase and reduce volume czyli zwiększenie lub zmniejszenie głośności dzwonka w skali od 1 do 10. LANGUAGE - wybór języka Wybieramy język / potwierdzamy OK. SETUP - ustawienia 15

16 Po wejściu w tą funkację wybieramy ustawienia / potwierdzamy OK. "Unlock set" ustawienie czasu impulsu na elektrozaczep możliwe wartości to 3,6,8 sekund "Alarm settings" ustawienia otworzenia lub wykasowania historii alarmów "Equipment selection" wybór ustawienia portu USB, power jeśli panel ma być zasilany z portu lub usb jeśli chcemy podłączyć go do komputera i odczytać dane "Restore settings" Przywrócenie ustawień domyślnych FORMAT - Formatowanie karty mikro SD VERSION - informacja o wersji oprogramowania videodomfonu 8. Skład zestawu W skład zestawu wchodzi: 1 x Instrukcja 1 x Wodoodporna obudowa 1 x Kamera zewnętrzna 1 x Panel wewnętrzny 1 x Uchwyt naścienny 2 x Ładowarka 9VDC 1 x Linia DC 1 x Akumulator BP-6M 10 x Śruba 9. Rozwiązywanie problemów 16

17 Usterka Przyczyna Rozwiązanie Nie może się włączyć Nie może ładować Kamera nie może podłączyć się z panelem Monitor wewnętrzny nie może podłączyć się z innym monitorem wewnętrznym Występują zakłócenia transmisji Brak sygnału na panelu wewnętrznym Nie wciśnięty włącznik Nie włożona bateria Bateria rozładowana Brak podłączenia ładowarki Zasilacz podłączony nie prawidłowo Zasilacz nie podłączony do sieci Code match failed, kod nie został wyszukani Code match failed Worry ID nunber Kod nie został znaleziony, błędny numer ID Videodomofon znajduje się koło urządzeń wytwarzających pole elektromagnetyczne Kamera nie podłączona do zasilania Dystans pomiędzy kamerą i panelm jest zbyt duży Zakłócenia przez pole magnetyczne Wcisnąć włącznik Włożyć baterię Naładować baterię Podłączyć ładowarkę Podłączyć zasilacz prawidłlwo Podłączyć zasilacz do sieci Clear code, and re-match code Wykasować kod i sparować urządzenie Clear code, and re-match code Setup ID nunber Wyczyścić kod i sparować urządzenie Ustawić numer ID Zmienić położenie urządzenia Podłączyć kamerę do zasilania Zminiejszyć odległość pomiędzy kamerą i panelem Zmienić położenie panela Importer : ALLFORBABY Ul. Bułgarska Wrocław 17
