1 PROJEKT BUDOWLANY BRANŻA ELEKTRYCZNA OBIEKT OŚWIETLENIE SOLARNE DROGOWE ADRES Sycewice dz nr 122/1,121,124/3,45,32/1,636/2; Kuleszewo dz nr 3 Runowo Sławieńskie dz nr 20;Dobrzęcino dz nr107/30; Bzowo dz nr 104,46,119,120; Lubuń dz nr 2/2; Słonowice dz nr 126/2; Żelkówko dz nr 238; Reblino dz nr 52/1 INWESTOR Gmina Kobylnica KOBYLNICA Zgodnie z wymogami art.20 ust.4 Ustawy z dnia r Prawo Budowlane(tekst jednolity: DZ.U. z d2003r nr 207 poz.216 z póżniejszymi zmianami) oświadczam, ze projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej PROJEKTANT: mgr inż. Piotr Nosal upr proj.uan 8346/131/85 SPRAWDZIŁA: mgr inż. Sabina Kosztowna upr proj. Kn 53/71 Krępa Słupska styczeń 2011r 1

4 Ustawy z dnia 07.07.1994r Prawo Budowlane(tekst jednolity: DZ.U. z d2003r nr 207 poz.

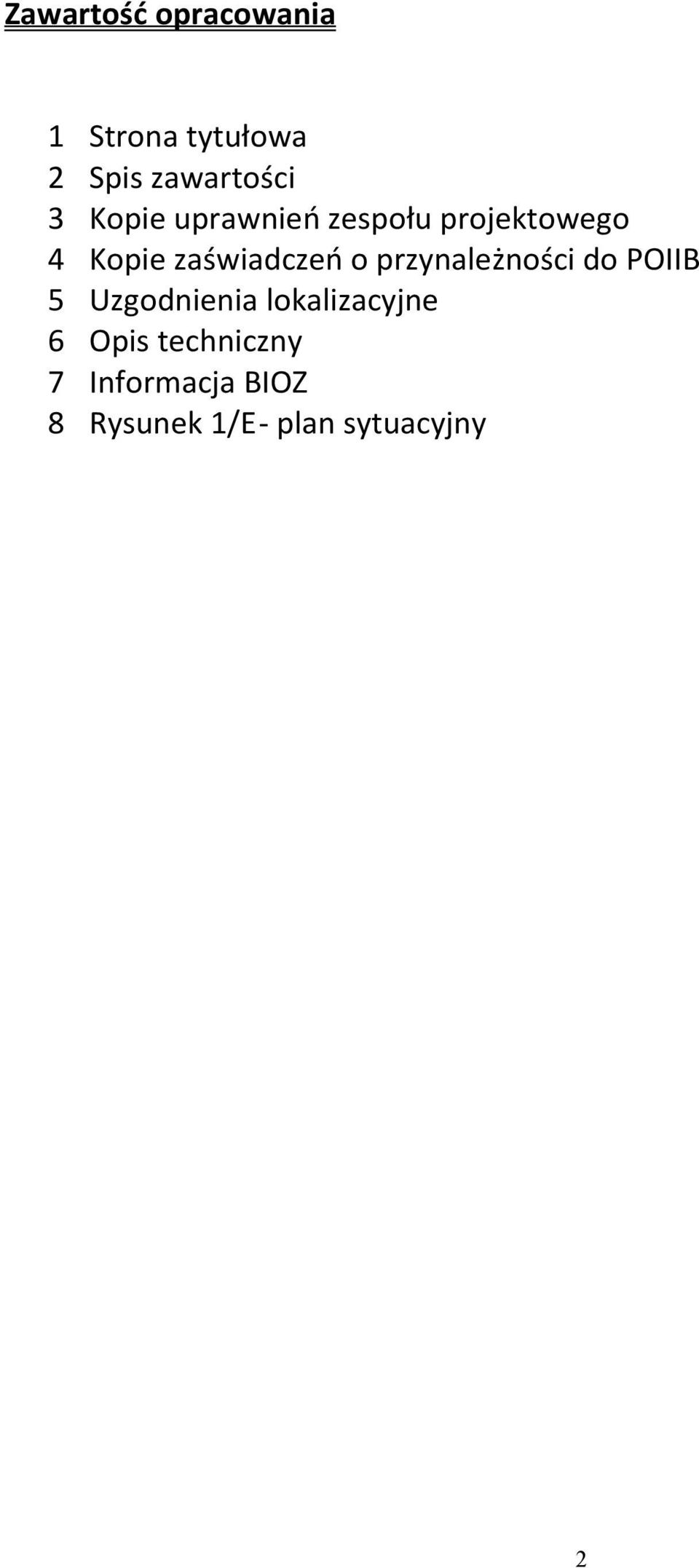

2 Zawartość opracowania 1 Strona tytułowa 2 Spis zawartości 3 Kopie uprawnień zespołu projektowego 4 Kopie zaświadczeń o przynależności do POIIB 5 Uzgodnienia lokalizacyjne 6 Opis techniczny 7 Informacja BIOZ 8 Rysunek 1/E plan sytuacyjny 2

przynależności do POIIB 5 Uzgodnienia lokalizacyjne 6 Opis

3 O P I S T E C H N I C Z N Y I. CZĘŚĆ OGÓLNA 1. Podstawa opracowania zlecenie inwestora uzgodnienia robocze z Inwestorem obowiązujące normy, zarządzenia i przepisy 2. Temat opracowania Tematem opracowania jest projekt oświetlenia solarnego hybrydowego drogowego w miejscowościach : Sycewice dz nr 121,122/1,124/3,45,32/1,636/2; Kuleszewo dz nr 3,Runowo Sławoeńskie dz nr 20;Dobrzęcino dz nr 107/30;Bzowo dz nr 104,46,119,120; Lubuń dz nr 2/2; Słonowice dz nr 126/2; Żelkówko dz nr 238; Reblino dz nr 52/1 Oświetlenie solarne ma za zadanie poprawienie oświetlenia dróg oraz poprawienie bezpieczeństwa drogowego użytkowników tych dróg w miejscach gdzie infrastruktura energetyczna jest niedostateczna. II. CZĘŚĆ PROJEKTOWA 1. Projekt oświetlenia Oświetlenie solarne zaprojektowano oprawą hybrydową z dwoma lampami LED 28W i turbiną wiatrową o mocy minimum 300W. 3

dz nr 20;Dobrzęcino dz nr 107/30;Bzowo dz nr 104,46,119,120; Lubuń dz nr 2/2; Słonowice dz nr 126/2; Żelkówko dz nr 238; Reblino dz nr 52/1 Oświetlenie solarne ma za zadanie poprawienie oświetlenia

4 Turbinę wiatrową projektuje się z uwagi na słaby stopień nasłonecznienia terenu, gdzie będą montowane oprawy solarne, aby w okresach całkowitego zachmurzenia następowało przez turbinę doładowywanie akumulatorów. Moc oprawy 56W. Napięcie zasilania oprawy 24V DC. Oprawa aluminiowa LED 2x28W o regulowanym kącie oświetlenia (ok.30 stopni). Oprawa montowana na wysięgniku. Moc turbiny wiatrowej minimum 300W Start ładowania turbiny przy prędkości wiatru min. 1,8 m/s Stopień ochrony turbiny IP65. Dane lampy solarnej typ oprawy aluminiowa LED 2x28W słup wysokość 8,0m mierzona od ziemi do źródła światła słup wzmocniony stalowy strefa wiatrowa 1 słup zabezpieczony antykorozyjne ocynk malowany proszkowo na kolor czarny. skrzynia na akumulatory szczelna z wentylacją do słupa, ze stali nierdzewnej, ocieplona styropianem pojemność akumulatora żelowego min 2x150Ah, zasilanie 24V DC źródło światła LED 2x28W dwa moduły niezależnie sterowane czas życia oprawy godzin. certyfikat CE i RoHS. strumień świetlny lampy ( 5000 lm 5500 lm) turbina wiatrowa minimum 300W, 24V/DC panel solarny monokrystaliczny 2x min. 180W/24V czas pracy lampy 10 15h autonomia (praca w skrajnie niekorzystnych warunkach: brak słońca, wiatru) min.3 4 dni kontroler sterujący hermetyczny, sterowanie radiowe. sposób włączania czujnik zmierzchowy i czasowy regulacja pracy lampy LED możliwość ustawienia dwóch czasów pracy obu modułów LED niezależnie w pełnym zakresie czasowym z uwzględnieniem 4 pór roku. warunki pracy temperatura stopni Celsjusza wodoszczelność oprawy IP65 Oprawa zasilana jest energią słoneczną z dwóch paneli fotowoltaicznych, 4

Moc turbiny wiatrowej minimum 300W Start ładowania turbiny przy prędkości wiatru min. 1,8 m/s Stopień ochrony turbiny IP65.

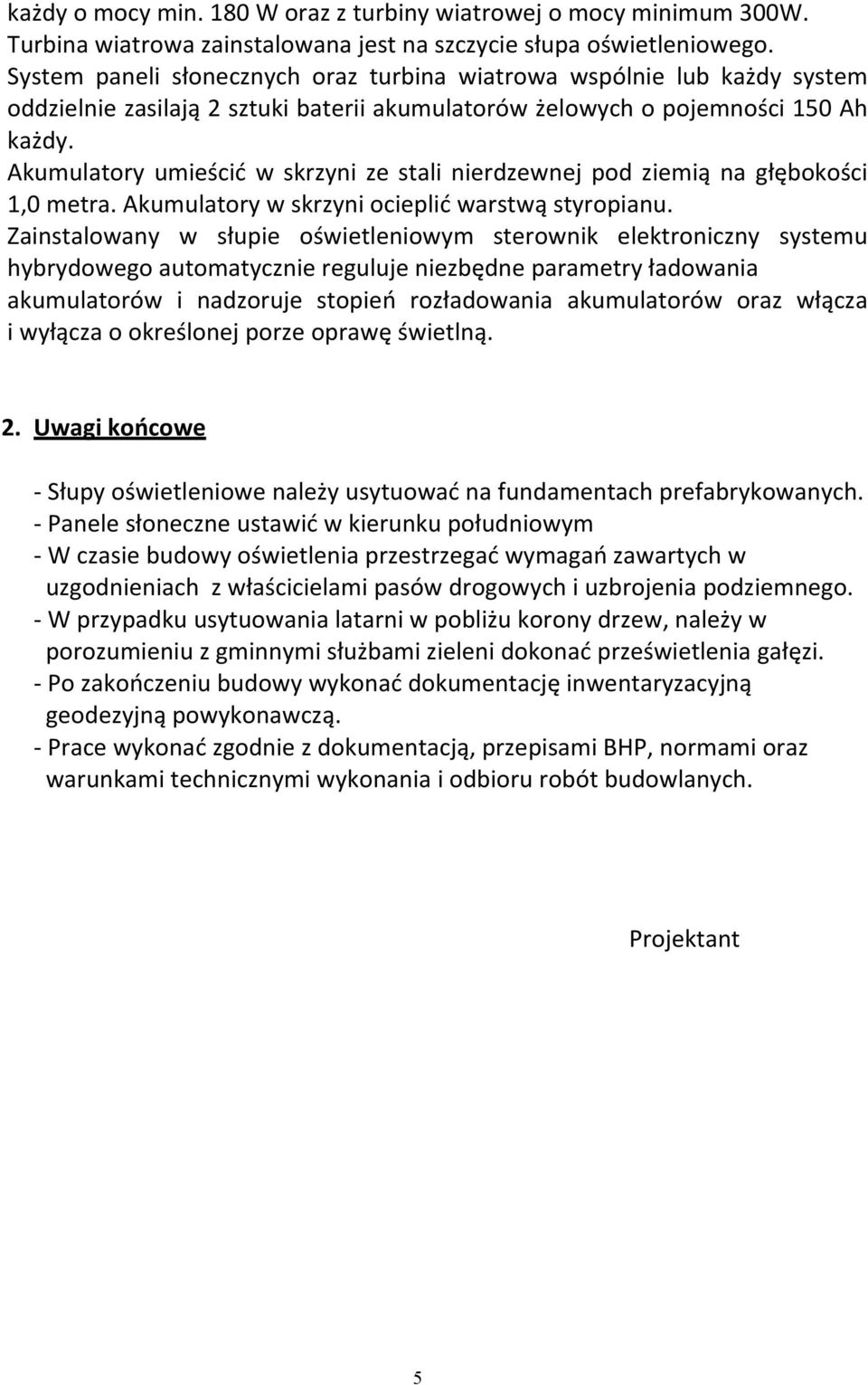

5 każdy o mocy min. 180 W oraz z turbiny wiatrowej o mocy minimum 300W. Turbina wiatrowa zainstalowana jest na szczycie słupa oświetleniowego. System paneli słonecznych oraz turbina wiatrowa wspólnie lub każdy system oddzielnie zasilają 2 sztuki baterii akumulatorów żelowych o pojemności 150 Ah każdy. Akumulatory umieścić w skrzyni ze stali nierdzewnej pod ziemią na głębokości 1,0 metra. Akumulatory w skrzyni ocieplić warstwą styropianu. Zainstalowany w słupie oświetleniowym sterownik elektroniczny systemu hybrydowego automatycznie reguluje niezbędne parametry ładowania akumulatorów i nadzoruje stopień rozładowania akumulatorów oraz włącza i wyłącza o określonej porze oprawę świetlną. 2. Uwagi końcowe Słupy oświetleniowe należy usytuować na fundamentach prefabrykowanych. Panele słoneczne ustawić w kierunku południowym W czasie budowy oświetlenia przestrzegać wymagań zawartych w uzgodnieniach z właścicielami pasów drogowych i uzbrojenia podziemnego. W przypadku usytuowania latarni w pobliżu korony drzew, należy w porozumieniu z gminnymi służbami zieleni dokonać prześwietlenia gałęzi. Po zakończeniu budowy wykonać dokumentację inwentaryzacyjną geodezyjną powykonawczą. Prace wykonać zgodnie z dokumentacją, przepisami BHP, normami oraz warunkami technicznymi wykonania i odbioru robót budowlanych. Projektant 5

Akumulatory umieścić w skrzyni ze stali nierdzewnej pod ziemią na głębokości 1,0 metra. Akumulatory w skrzyni ocieplić warstwą styropianu.

6 Informacje dotyczące BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia z dnia r (Dz.U. Nr 120, poz. 1126) Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Budowa oświetlenia solarnego drogowego nie stwarza zagrożenia bezpieczeństwa i zdrowia ludzi. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsca ich występowania Przy wykonywaniu oświetlenia mogą wystąpić skrzyżowania i zbliżenia z kanalizacją sanitarną, wodociągiem. Przed przystąpieniem do wykopu pod fundament lampy solarnej należy ustalić dokładnie miejsce ich lokalizacji. Przy montażu paneli słonecznych i turbiny wiatrowej przestrzegać przepisów pracy na wysokości. Do montażu stosować podnośnik samochodowy i dźwig samojezdny. Pracownicy zatrudnieni przy budowie powinni posiadać odpowiednie przeszkolenie BHP, powinni zostać wyposażeniu w środki ochrony indywidualnej oraz powinni otrzymać odpowiedni instruktaż na konkretnym stanowisku pracy. Ogólne zasady bezpieczeństwa i higieny pracy na budowie należy przyjmować z przepisów BHP według Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r w sprawie bezpieczeństwa przy wykonywaniu robót budowlano-montażowych. Ponadto obowiązują: - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby. (Dz.U. nr 62, poz.288) - rozporządzenie ministra Pracy i Polityki Socjalnej z dnia r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz.U. nr 62. poz. 287) Opracował : mgr inż. Piotr Nosal 6

Budowa oświetlenia solarnego drogowego nie stwarza zagrożenia bezpieczeństwa i zdrowia ludzi.
