1 Technika Studyjna Wykład III Studium Realizacji Dźwięku Regionalny Ośrodek Edukacji Click to edit Master subtitle style mgr inż. Jan Madej

2 Systemy bezprzewodowe Jak wysyłać sygnał? problem liczby kanałów problem długości fali w powietrzu c = 344 m/s w próżni c = m/s

3 Systemy bezprzewodowe

4 Systemy bezprzewodowe Podstawy telekomunikacji modulacja amplitudy S(t) = X(t) sin(2 π fnośnej t), X sygnał modulowany modulacja częstotliwości/fazy S(t) = sin(2 π fnośnej t + X(t)), X sygnał modulowany

5 Systemy bezprzewodowe modulacja amplitudy (DSB-SC) S(t) = X(t) sin(2 π fnośnej t), X sygnał modulowany

6 Systemy bezprzewodowe modulacja amplitudy (DSB-SC) S(t) = X(t) sin(2 π fnośnej t), X sygnał modulowany

7 Systemy bezprzewodowe modulacja amplitudy (DSB-SC)

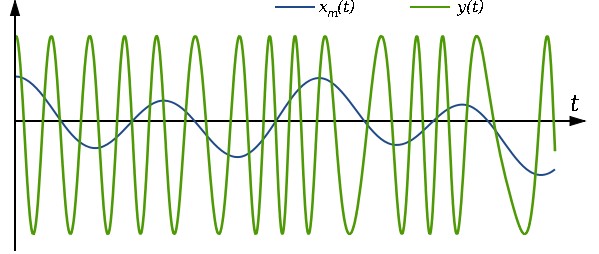

8 Systemy bezprzewodowe modulacja częstotliwości S(t) = sin(2 π fnośnej t + X(t)), X sygnał modulowany

9 Systemy bezprzewodowe modulacja częstotliwości S(t) = sin(2 π fnośnej t + X(t)), X sygnał modulowany

10 Systemy bezprzewodowe modulacja częstotliwości

11 Systemy bezprzewodowe Porównanie metod modulacji AM FM

12 Systemy bezprzewodowe Częstotliwości nośnej UHF (Ultra high frequency) 300 MHz and 3 GHz VHF (Very high frequency) 30 MHz to 300 MHz

13 Stoły mikserskie

14 Stoły mikserskie

15 Stoły mikserskie

16 Stoły mikserskie

17 Konsole foniczne podział funkcjonalny studyjne: nagraniowe, postprodukcyjne, koncertowe: frontowe (FOH), radiowe: autorealizacja, praca z producentem, rozgłoszeniowe (instalacyjne) DJ koncertowe monitorowe,

18 Konsole foniczne podział technologiczny analogowe, analogowe z cyfrowym sterowaniem: snapshoty, pamięć routowania, pamięć ustawień tłumików (zmotoryzowane), pamięć ustawień wszystkich parametrów, cyfrowe.

19 Stoły mikserskie analogowe Soundcraft COMPACT4

20 Stoły mikserskie analogowe Mackie 1402 VLZ PRO

21 Stoły mikserskie analogowe Yamaha MG166CX

22 Stoły mikserskie analogowe Allen & Heath GL2400

23 Stoły mikserskie cyfrowe Yamaha 01V

24 Stoły mikserskie cyfrowe Yamaha 02R

25 Stoły mikserskie cyfrowe Behringer DDX3216

26 Stoły mikserskie cyfrowe Yamaha ls-9

27 Stoły mikserskie cyfrowe Midas PRO6

28 Stoły mikserskie cyfrowe Tascam DM-4800

29 Stoły mikserskie cyfrowe Midas XL8

30 Stoły mikserskie analogowe z wyjściem cyfrowym Mackie ONYX

31 Stoły mikserskie analogowe z wyjściem cyfrowym Phonic Helix FireWire

32 Stoły mikserskie cyfrowe Yamaha 01V

33 Konsole nagraniowe

34 Konsole nagraniowe duża ilość kanałów miksownia, obsługa rejestratorów, wyjścia direct, rozbudowane funkcje edycyjne, pamięć automix,

35 Konsole nagraniowe Digidesign C 24 dla ProTools

36 Konsole nagraniowe Interfejs/Control Surface dla ProTools LE

37 Konsole nagraniowe Mackie d8b

38 Konsole nagraniowe Uniwersalny Control Surface Behringer BCF2000

39 Konsole nagraniowe Studio Hellenic - MCI JH-500C

40 Nagranie z mikserem analogowym przykład systemu

41 Nagranie z mikserem analogowym Mic/Line IN

42 Nagranie z mikserem analogowym Mic/Line IN MAIN OUT

43 Nagranie z mikserem analogowym Mic/Line IN MAIN OUT

44 Nagranie z mikserem analogowym Mic/Line IN Direct OUT MAIN OUT

45 Nagranie z mikserem analogowym Mic/Line IN Direct OUT MAIN OUT

46 Nagranie z mikserem analogowym Mic/Line IN Direct OUT MAIN OUT

47 Nagranie z mikserem analogowym Mic/Line IN Direct OUT MAIN OUT ADAT IN

48 Nagranie z mikserem analogowym ADAT OUT Mic/Line IN Direct OUT MAIN OUT ADAT IN

49 Nagranie z mikserem analogowym ADAT OUT Mic/Line IN Direct OUT MAIN OUT ADAT IN

50 Nagranie z mikserem analogowym ADAT OUT Mic/Line IN Direct OUT MAIN OUT ADAT IN

51 Nagranie z mikserem analogowym II ADAT OUT Mic/Line IN Direct OUT MAIN OUT ADAT IN

52 Nagranie z mikserem analogowym ze sterowaniem cyfrowym ADAT OUT Mic/Line IN Direct OUT MAIN OUT ADAT IN MIDI

53 Nagranie z mikserem cyfrowym Mic/Line IN ADAT MAIN OUT MIDI

54 Nagranie z interfejsem audio Mic/Line IN USB FireWire MAIN OUT

55 Nagranie z interfejsem audio II Mic/Line IN FireWire MAIN OUT

56 Nagranie z mikserem analogowym z wyjściem cyfrowym Mic/Line IN FireWire MAIN OUT

57 Konsole nagraniowe Studio Tower D&R

58 Nagranie z mikserem analogowym i systemem ProTools Mic/Line IN Direct OUT MAIN OUT

59 Konsole postprodukcyjne średnia/mała ilość kanałów miksownia, obsługa rejestratorów, wyjścia direct, rozbudowane funkcje edycyjne, pamięć automix, możliwość współpracy z edytorami komputerowymi,

60 Konsole postprodukcyjne

61 Konsole postprodukcyjne

62 Konsole koncertowe FOH średnia/duża ilość kanałów miksowania, szybka obsługa, duża niezawodność, duża ilość grup (bus), inserty, pamięć grup mutowania (snapshot) grupy VCA, DCA,

63 Konsole koncertowe FOH

64 Konsole koncertowe FOH

65 Konsole koncertowe FOH

66 Konsole koncertowe FOH

67 Konsole koncertowe monitorowe średnia/duża ilość kanałów miksowania, szybka obsługa, duża niezawodność, duża ilość wysyłek pomocniczych (aux), inserty min. pamięć grup mutowania (snapshot) grupy VCA, DCA,

68 Konsole koncertowe monitorowe

69 Konsole uniwersalne - cyfrowe

70 Konsole radiowe mała ilość kanałów miksowania, wygodna obsługa w trakcie autorealizacji, duże klawisze, autostart odtwarzaczy z konsolety, więcej kanałów stereofonicznych, rozbudowane funkcje podsłuchu, wbudowane automatyczne wyciszanie (ducker)

71 Konsole radiowe - autorealizacja

72 Konsole radiowe

73 Konsolety rozgłoszeniowe mała ilość kanałów miksowania, dużo wyjść na niezależne strefy, automatyczna dynamika, drabinki priorytetów, prosta obsługa, instalacyjne złącza, montaż w szafie sprzętowej 19 (rack).

74 Konsolety rozgłoszeniowe

75 Używanie konsolety Channel Strip

76 Używanie konsolety Canal Strip Gain/Trim

77 Używanie konsolety Channel Strip Gain/Trim EQ

78 Używanie konsolety Channel Strip Gain/Trim EQ Aux/Efx

79 Używanie konsolety Channel Strip Gain/Trim EQ Aux/Efx Pan

80 Używanie konsolety Channel Strip Gain/Trim EQ Aux/Efx Pan Fader (tłumik)

81 Wejścia/ Wyjścia w mikserze

82 Przedwzmacniacz (preamp) Gain/Trim dbu dbv

83 Przedwzmacniacz (preamp) Gain/Trim Peak szczyt Clip obcinanie szczytu

84 Insert Gniazdo wej-wyj Efekty (bramka, EQ, kompresor) podkradnięcie sygnału

85 Filtr Low-cut Zazwyczaj ok. 80 Hz Zmniejszenie wpływu uderzeń w mikrofon

86 EQ equalizer, korektor 2-punktowy 3-punktowy

87 EQ equalizer, korektor Parametry filtru fśr [Hz] Gain [db] Q dobroć Szerokość pasma liczona od/do spadku 3dB fmax - fmin

88 Schemat blokowy pojedynczego kanału

89 Schemat blokowy pojedynczego kanału

90 Schemat blokowy pojedynczego kanału

91 Schemat blokowy pojedynczego kanału

92 Schemat blokowy pojedynczego kanału

93 Schemat blokowy pojedynczego kanału

94 Schemat blokowy pojedynczego kanału

95 Schemat blokowy pojedynczego kanału

96 Szyny (Bus) SUB, AUX, EFX

97 Nagranie z mikserem analogowym ADAT OUT Mic/Line IN Direct OUT ADAT IN AUX 1 MAIN OUT
