1 Wizja Naszym celem jest kompetentne wspieranie coraz większej liczby branż i wzmacnianie naszej pozycji na rynku światowym. W tym celu rozwijamy istniejące produkty i tworzymy nowe, innowacyjne produkty i rozwiązania.

2 Globalna aktywność Balluff-HyTech Biel, Szwajcaria Balluff SIE-Sensorik, Viernheim, Niemcy Balluff GmbH, Neuhausen, Niemcy Balluff KFT Veszprém, Węgry Międzynarodowa sieć rozwoju produktów Przyszły rozwój produktów to globalne centrum rozwoju Balluff GmbH z siecią zdecentralizowanych miejsc rozwoju. Balluff Inc. Florence, USA NIHON Balluff Tamagawa, Japonia Balluff Sensors Chengdu, Chiny Balluff Controles Vinhedo, Brazylia

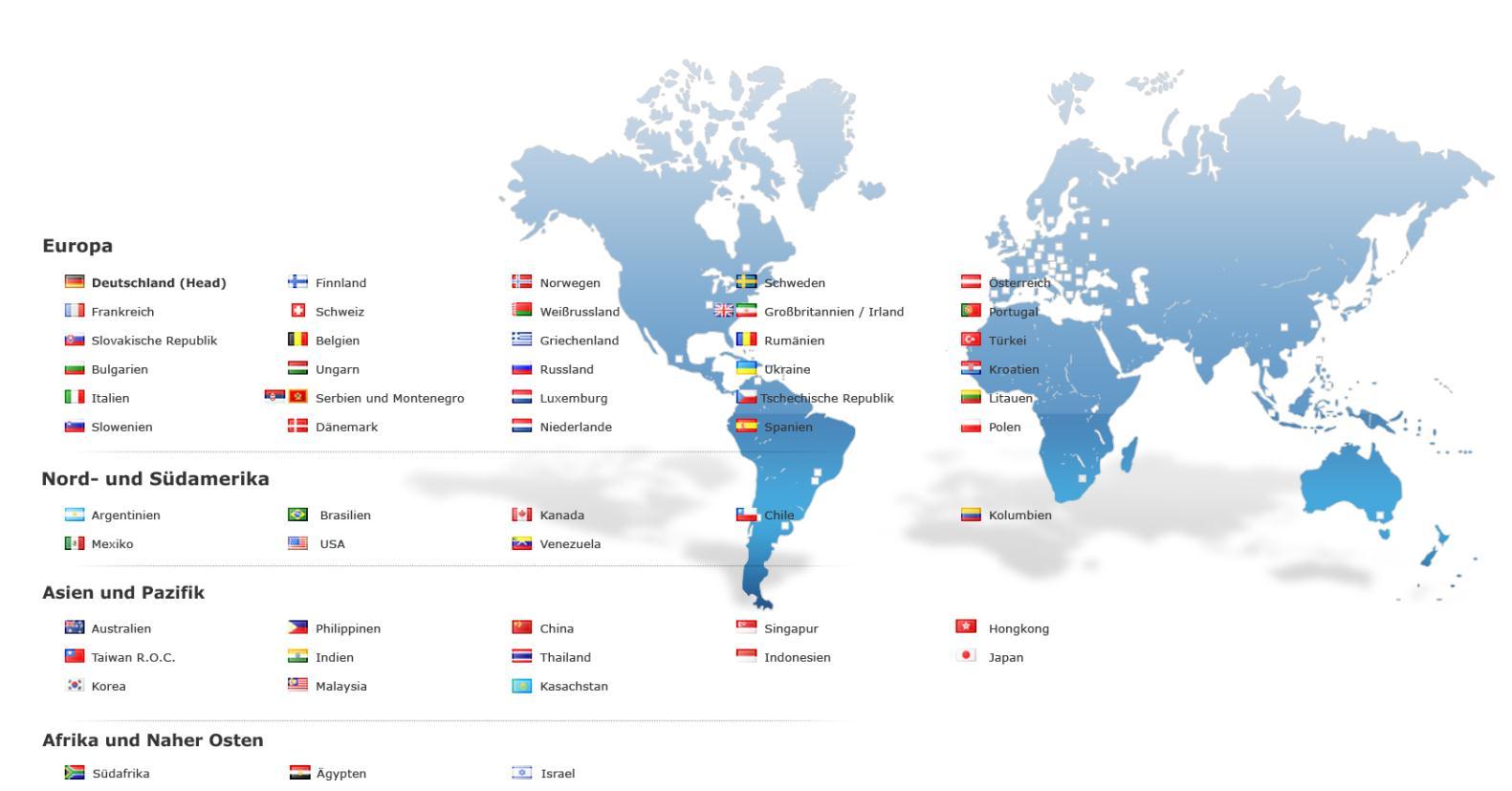

3 Sprzedaż Jesteśmy bardzo blisko Państwa Globalna obecność 54 oddziały i przedstawicielstwa Biuro firmy Opiekun kluczowych branż i klientów Region sprzedaży

4 Fakty i liczby 250 milionów 2180 Pracowników 54 Oddziałów/Przedstawicielstw 7 Zakładów produkcyjnych 6 Centrów produktowych 240 milionów W Polsce 34 Pracowników 16 Front office 18 Back office 75 milionów 25 milionów

5 Kontakty Partnerstwa i sojusze Balluff uczestniczy w aktywnym dialogu, a nasze kompetencje są poszukiwane. Balluff uprawia intensywną wymianę poglądów i doświadczeń, w celu opracowania rozwiązań branżowych i innowacyjnych technologii, będących elastyczną reakcja na Państwa potrzeby. ETG Task Force "Contactless energy and data transfer"

6 Branże w wielu gałęziach przemysłu czujemy się jak w domu! Motoryzacja Automatyzacja produkcji Obróbka metalu Pakowanie i napełnianie Hydraulika Pneumatyka Przemysł drzewny Elektrownie

7 Tradycja 1921 Gebhard Balluff w Neuhausen otwiera warsztat naprawy rowerów, motocykli i maszyn do szycia Opatentowanie i rozwój elektromechanicznego wyłącznika krańcowego. Balluff zostaje partnerem przemysłu motoryzacyjnego i obrabiarkowego. Rozpoczęcie produkcji czujników indukcyjnych BES Siedziba w Neuhausen ma nowy budynek produkcyjny. Rozpoczęcie produkcji czujników optoelektronicznych BOS. Rozpoczęcie produkcji mikroprocesorowych kontrolerów pozycji wraz z enkoderami kątowymi Rozpoczęcie produkcji enkoderów obrotowych BRG. Drugi budynek produkcyjny w strefie przemysłowej w Neuhausen. Rozpoczęcie produkcji systemu identyfikacji BIS. Rozpoczęcie produkcji przetworników liniowych BTL. Nowe centrum logistyczne i zakład produkcyjny w Neuhausen. Sieci przemysłowe i połączenia. Otwarcie nowego budynku na Schurwaldstrasse Rodzinny biznes w rękach czwartej generacji.

8 Światowa sieć & media drukowane Balluff online dostępny na całym świecie - 54 kraje - 20,000 produktów - 6,000 modeli 3D Media drukowane na bieżąco i zawsze pod ręką Instrukcje obsługi Katalogi Broszury Przewodniki Nowości

9 Nagrody i wiele więcej!

10 Serwis TecSupport... wartość dodana dla Państwa przy planowaniu i uruchomieniu wsparcie gdziekolwiek go potrzebujecie realizacja projektu uruchomienie integracja Serwis... kompetentny i zorientowany na Klienta elastyczna obsługa zapytań i kwestii technicznych naprawa produktów rozwiązania techniczne dopasowania do aplikacji

11 Szkolenie Szkolenie u Balluffa Wybór miejsca pracy i szkolenia nie należy pozostawić przypadkowi. Kto kładzie podwaliny wcześnie, przechodzi przez życie zawodowe znacznie łatwiej. Globalne wyzwania i szybko rozwijające się rynki wymagają ciągłego rozwoju naszych umiejętności. Szkolimy najlepszych.

12 Pełny zakres Balluff - jedno źródło, które zapewnia kompleksowość systemu, ciągłe innowacje, nowoczesną technologię, maksymalną jakość i najwyższą niezawodność.

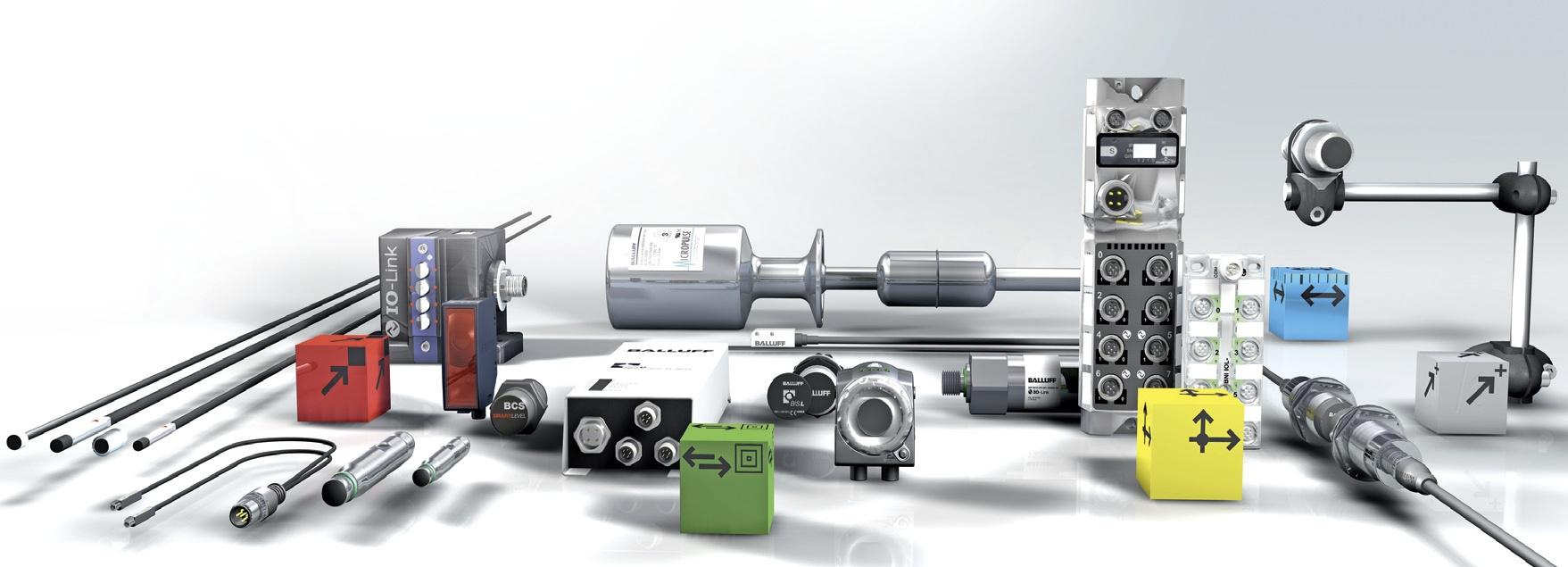

13 Detekcja objektów Czujniki indukcyjne Czujniki pojemnościowe Czujniki pola magnetycznego Czujniki optoelektroniczne Czujniki mechaniczne Czujniki ultradźwiękowe

14 Przemieszczenie i pomiar odległości Indukcyjne czujniki odległości Magneto-indukcyjne czujniki pozycji Przetworniki Micropulse Optoelektroniczne czujniki odległości Magnetyczny system pomiarowy

15 Identyfikacja przemysłowa Przemysłowe systemy RFID Czujniki wizyjne

16 Sieć przemysłowa i połączenia Aktywne koncentratory sygnałów Elementy pasywne Sprzęgła indukcyjne BIC Zasilacze

17 Akcesoria Mocowania Złącza Urządzenia elektryczne

18 Sprzedaż i usługi logistyczne Państwa cele nasze parametry Wymóg najlepszego wsparcia. Kompetentne doradztwo, indywidualne usługi. Dostawy w zależności od potrzeb. Korzyści z naszej sprzedaży i usług logistycznych. Macie Państwo najlepsze rozwiązania. Niezawodne partnerstwo na rzecz usprawnienia procesów. Większa sprawność. Optymalna wartość dodana. I maksymalna wydajność. Z Balluffem zwiększa się Państwa wartości dodana. Balluff Partner Extranet e-katalog EDI elektroniczna wymiana danych zestawy montażowe zarządzanie zapasami

19 Systemy wizyjne oraz systemy połączeń w robotyce

20 Rozwiązania firmy Balluff do Robotyki - Czujniki i systemy wizyjne do kontroli elementów oraz do pozycjonowania ruchów robota - Elastyczne i ekonomiczne systemy połączeń z wykorzystaniem interfejsu IO-Link - Robot Zone Limit Systems - Czujniki i przetworniki liniowe montowane na oprzyrządowaniu robotów - Systemy bezpieczeństwa

21 Robot Zone Limit System

22 Robot Zone Limit System

23 Systemy wizyjne

24 Systemy wizyjne Systemy wizyjne oraz Smart kamery BOA Pozycjonowanie robotów Kompaktowe czujniki wizyjne BVS kontrola wytwarzanych elementów

25 Systemy wizyjne SYSTEM WIZYJNY MASZYNA OBRÓBCZA ZASOBNIK DETALI PODAJNIK DETALI ROBOT PRZEMYSŁOWY KAWASKI TRANSPORTER DETALI GOTOWYCH

26 Systemy wizyjne

27 Systemy wizyjne Schemat systemu sterowania

28 Systemy wizyjne

29 Systemy wizyjne

30 Systemy wizyjne oferowane rozwiązania

31 Systemy wizyjne oferowane rozwiązania Czujniki wizyjne Standard Advance Ident Smart kamery Konfiguracja przez przeglądarkę BOA M0640 BOA C0640 BOA M1024 LSIS 400i BLOB i Pomiar LSIS 400i Kody 2D DPM

32 Systemy wizyjne oferowane rozwiązania Systemy wizyjne VA31 VA41 VA61 Kamery powierzchniowe Genie Kamery powierzchniowe GUPPY Kamery liniowe Spyder Oprogrogramowanie Sherlock

33 Kompaktowy czujnik wizyjny BVS Aluminiowy tył obudowy Oświetlacz / Światło czerwone Instalacja na tylnej ścianie czujnika 4 diody LED Pokrętło nastawy ostrości Konektor M12 do konfiguracji Ethernet Konektor M12 8 pin Zasilanie 3 wyjścia PNP/NPN Przycisk Reset Wyzwolenie oświelenia

34 Kompaktowy czujnik wizyjny BVS

35 Kompaktowy czujnik wizyjny BVS - konfiguracja

36 Smart kamera BOA

37 Smart kamera BOA Obudowa o stopniu ochrony IP67 Metalowa obudowa Standardowy montaż obiektywu typu C Wskaźniki stanu pracy Mała obudowa - 44x44x39 mm Standardowe podłączenia M12 Otwory montażowe na każdej ze ścian

38 Smart kamera BOA Rozdzielczość: BVS 0640-MINS 640x480 w. monochromatyczna BVS 0640-CINS 640x480 w. kolor BVS 1024-MINS 1024x768 w. monochromatyczna Montaż obiektywu typu C pozwala na wybór dowolnej ogniskowej Przetwarzanie podzielone na trzy osobne jednostki: DSP - kontrola pracy algorytmów CPU zarządzanie aplikacjami FPGA kontrola pracy przetwornika obrazu Niski pobór mocy 3W

39 Smart kamera BOA Wbudowane oprogramowanie Konfiguracja przez przeglądarkę internetową Monitoring pracy z dowolnego punktu w sieci Możliwość stworzenia własnego interfejsu użytkownika Szeroki wachlarz narzędzi Różnorodne poziomy dostępu 256 Mb pamięci, do 100 aplikacji na jednej kamerze Historia wykonanych operacji w dowolnym miejscu w sieci

40 Smart kamera BOA

41 Systemy połączeń do Robotyki Balluff Inductive Couplers

42 Systemy połączeń do Robotyki

43 Systemy połączeń do Robotyki

44 Systemy połączeń do Robotyki Co to jest IO-Link? Nowy otwarty standard interfejsu komunikacyjnego. Szeregowe dwukierunkowe połączenie point-to-point, nie jest to nowy system sieciowy! W 100% kompatybilny z istniejącymi rozwiązaniami w zakresie okablowania oraz wykorzystuje istniejące rozwiązania sieciowe (PROFIBUS, PROFINET, Ethernet IP, CC-Link) Wykorzystuje znany, niedrogi, nie ekranowany, standardowy 3-żyłowy przewód do wszystkich połączeń.

45 Systemy połączeń do Robotyki Czujnik standardowy L+ 1 Q L- Standard 24V 0V PIN Sygnał L+ L- Q Opis 24 Volt 0 Wyjście cyfrowe EN Czujnik IO-Link L+ 1 C/Q ( połączony kanał przełączający i danych) SIO IO-Link 24V 0V PIN Signal L+ L- C/Q Description 24 Volt 0 Komunikacja L- 4,8k 38,4k opcjonalnie 230,4 kbaud

46 Systemy połączeń do Robotyki IO-Link Sensor Hub Dostępne wykonania: 8 lub 16 DI 8 lub 16 DO programowalne 16DI/16DO Istnieje również możliwość podłączania sygnałów analogowych (0..10 V oraz 4-20mA ).

47 Systemy połączeń do Robotyki Porównanie instalacji tradycyjnej oraz IO-Link

48 Systemy połączeń do Robotyki IO-Link - Diagnostyka IO-Link umożliwia zdalny dostęp do szczegółowej diagnostyki urządzeń Korzyści: Zdalny dostęp do informacji diagnostycznej na temat czujników lub elementów wykonawczych Diagnostyka bez dodatkowego i skomplikowanego i kosztownego okablowania Dostęp do informacji o błędach do poziomu czujników / elementów wykonawczych Redukcja przestojów maszyn Większa pewność działania

49 Systemy połączeń do Robotyki IO-Link - Diagnostyka 4 Porty Standardowe Niskie napięcie (Zasilanie czujników) Zwarcie (piny wyjściowe) Diagnostyka zewnętrzna (Desina) 4 Porty IO-Link Niskie napięcie (Zasilanie czujników) Zwarcie (piny wyjściowe) Diagnostyka zewnętrzna (Desina) + Przerwanie przewodu i zwarcie + identyfikacja urządzenia + Diagnostyka zależna od urządzenia

50 Systemy połączeń do Robotyki Komponenty sieciowe Master IO-Link do sieci Profibus 4 Kanały IO-Link 4 konfigurowalne porty I/O Master IO-Link do sieci Profibus 2 lub 4 kanały IO-Link + 2 konfigurowalne porty I/O

51 Systemy połączeń do Robotyki Przykładowa aplikacja

52 Systemy połączeń do Robotyki Moduły wejściowe IO-Link złącza M12 8I 16I 4A(I)-8I 4A(U)-8I BNI IOL K006 BNI IOL K006 BNI IOL K006 BNI IOL K006 8 wejść cyfrowych zabezpieczenie przed przeciążeniem 3 otwory montażowe 8 wejść cyfrowych zabezpieczenie przed przeciążeniem 3 otwory montażowe 4 wejścia analogowe (4 20 ma) 8 wejść cyfrowych programowalne punkty przełączające 4 wejścia analogowe (0 10 V) 8 wejść cyfrowych programowalne punkty przełączające zabezpieczenie przed przeciążeniem zabezpieczenie przed przeciążeniem 3 otwory montażowe 3 otwory montażowe

53 Systemy połączeń do Robotyki Moduły wejściowe IO-Link złącza M8 4I 8I 8I 16I BNI IOL K018 BNI IOL K019 BNI IOL K020 BNI IOL K021 4 wejścia cyfrowe 8 wejść cyfrowych 8 wejść cyfrowych 16 wejść cyfrowych zabezpieczenie przed przeciążeniem zabezpieczenie przed przeciążeniem zabezpieczenie przed przeciążeniem zabezpieczenie przed przeciążeniem 2 otwory montażowe 2 otwory montażowe 2 otwory montażowe 2 otwory montażowe

54 Systemy połączeń do Robotyki Moduły wejściowe IO-Link złącza M12 16I 16 I/O 16 I/O 2 x 8O BNI IOL-104-S01-Z012 BNI IOL-302-S01-Z012 BNI IOL-302-S01-Z013 BNI IOL-256-S01-Z wejść cyfrowych zabezpieczenie przed przeciążeniem 2 otwory montażowe diagnostyka pojedynczego portu 16 swobodnie programowalnych wejść lub wyjść cyfrowych zabezpieczenie przed przeciążeniem 2 otwory montażowe diagnostyka pojedynczego portu 16 swobodnie programowalnych wejść lub wyjść cyfrowych zabezpieczenie przed przeciążeniem 2 otwory montażowe diagnostyka pojedynczego portu obciążalność do 2 A na port 16 wyjść cyfrowych podzielonych na dwa segmenty odseparowane galwanicznie zabezpieczenie przed przeciążeniem diagnostyka pojedynczego portu obciążalność do 2 A na port

55 Systemy połączeń do Robotyki Sterowanie wyspami zaworowymi Proste podłączenie 4 - żyłowy, standardowy przewód M12 Eliminacja wielożyłowego przewodu podłączeniowego Ograniczenie ilości wyjść sterujących Dostępne dla wysp zaworowych Festo, Bosch, SMC

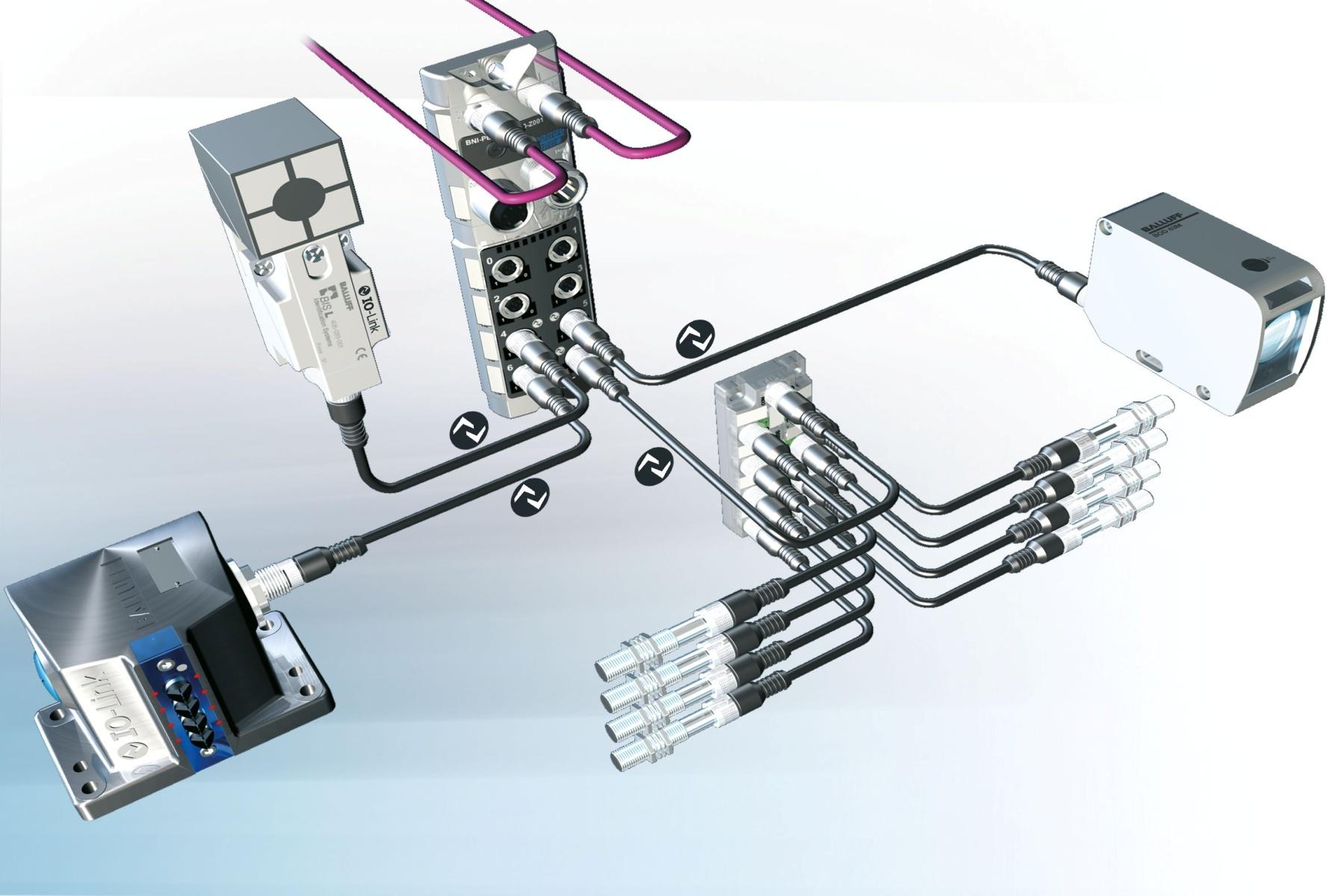

56 Systemy połączeń do Robotyki
