1 CEREC inlab system CAD/CAM firmy Sirona CEREC inlab składa się z zewnętrznego skanera wycisku lub modelu, obrabiarki oraz oprogramowania umożliwiającego zaprojektowanie prac protetycznych. CEREC inlab pozwala na wykonanie takich prac, jak: pełnoceramiczne podbudowy protetyczne koron, podbudowy mostów częściowych i całkowitych do 12 punktów; monolityczne, pełnoceramiczne odbudowy typu: inlay, onlay, licówka, korona częściowa i korona całkowita; indywidualne łączniki na transfery tytanowe; precyzyjne podbudowy z materiałów polimerowych i wosku do wykonania podbudowy z metalu; tymczasowe odbudowy pojedynczych koron i mostów do 55 mm; indywidualne prace wymodelowane wcześniej z wosku. Skaner ineos Blue charakteryzuje się bardzo wysoką precyzją skanowania modeli i wycisków, posiada również funkcję automatycznej stopklatki. Zaletą oprogramowania CEREC inlab jest funkcja automatycznego wyznaczania powierzchni żującej projektowanej odbudowy i dopasowanie jej do powierzchni zgryzowej zęba antagonistycznego. informuje również projektującego o sile kontaktu z zębami antagonistycznymi i z zębami sąsiadującymi, minimalnej grubości podbudowy lub odbudowy oraz uwzględnia skurcz dla procesu synteryzacji. Obrabiarka CEREC inlab MCXL wykonuje zaprojektowaną pracę z dokładnością do 25 μm. Bloki ceramiczne szlifowane są w komorze z silnym chłodzeniem wodnym, co wpływa na trwałość ceramiki. Bloki dla systemu CEREC inlab produkowane są przez firmy: VITA, Ivoclar-Vivadent, Sirona, 3M. CEREC inlab współpracuje również z kamerą wewnątrzustną w wersji dla gabinetu stomatologicznego. Niewielkie wymiary zewnętrzne systemu CEREC inlab i duże możliwości sprawiają, że jest to urządzenie dla każdej nowoczesnej pracowni protetycznej Warszawa, ul. Świętokrzyska 14 tel , tel. kom CERAMILL MALL innowacyjny system CAD/CAM firmy AmannGirrbach Półautomatyczny lub w pełni automatyczny, komfortowy, szybki skaner optyczny. Kompaktowa jednostka frezująca CNC do wykonywania inhouse wyrobów z tlenku cyrkonu i tworzywa sztucznego. Inteligentne oprogramowanie konstrukcyjne z prostym workflow i wirtualnym artykulatorem. W 2009 roku firma AmannGirrbach zaoferowała innowacyjny system CAD/CAM Ceramill Mall. Technologia zastosowana w tym systemie umożliwia komputerowe planowanie i wytwarzanie we własnej pracowni uzupełnień protetycznych z cyrkonu, wosku, materiałów akrylowych na prace tymczasowe oraz bezresztkowo wypalanego plastiku. Ponadto centrum produkcyjne w Liechtensteinie oferuje laserowe synteryzowanie chrom-kobaltu i frezowanie w ceramice, kompozycie i tytanie, dając możliwość wybrania dowolnego rodzaju podbudowy. Niespotykane do tej pory elementy oprogramowania, takie jak wirtualny artykulator czy system wykonywania indywidualnych abutmentów do 11 najpopularniejszych na świecie systemów implantologicznych, powodują, że Ceramill Mall jest najbardziej technologicznie zaawansowanym systemem CAD/CAM, którego cena dostosowana jest do możliwości finansowych każdego rozwijającego się laboratorium. Najwyższy poziom technologiczny, 5-letnia gwarancja na bloczki cyrkonowe, szybki i profesjonalny serwis w kraju i zagranicą oraz wciąż rozwijane możliwości oprogramowania czynią system Ceramill Mall bezkonkurencyjnym dla techników, którzy nie tylko chcą się rozwijać, ale również pracować na najwyższym światowym poziomie. KONTAKT Natrodent Profesjonalne Systemy Protetyczne Łódź, ul. Łąkowa 7a, lok. 105 tel

2 3 /2010 INNOWACYJNA PRACOWNIA CAD/CAM Wielofunkcyjny, precyzyjny system CAD/CAM firmy Hint-Els fot. Hint-Els Archiv System CAD/CAM firmy Hint-Els zawiera szeroką gamę produktów, począwszy od skanerów optycznych, poprzez specjalistyczne oprogramowanie, do różnorodnych urządzeń frezujących. Wszystkie moduły systemu są ze sobą kompatybilne. Bazą dla wszystkich aplikacji oprogramowania jest jądro systemu Hint-ELs, które dzięki obsłudze różnych modułów programowych rozszerza swe możliwości o kolejne zastosowania. Poszczególne elementy systemu posiadają otwarte porty komunikacyjne i obsługują standardowe formaty danych (ASCII, STL, IGES), dzięki czemu pozwalają na integrację także obcych urządzeń w istniejące procesy produkcyjne. Hint-ELs Easy CAD to nowa generacja oprogramowania, które oferuje zupełnie nowy sposób prezentacji powierzchni. Umożliwia trójwymiarową wizualizację powierzchni i wprowadza obszary półprzezroczyste, co w znacznym stopniu poprawia ergonomię użytkowania. Skaner optyczny hiscanμ Skaner optyczny 3D pozwala na wymiarowanie obiektów z dokładnością do setnych części milimetra (3-6 μm), jest szybki (czas pomiaru 2-3 min) i pracuje w trybie automatycznym. W systemie hiscanμ do wymiarowania obiektów wykorzystywane jest kilka kamer. Krzywe, połamane zęby i preparacje pod wkłady koronowe mogą być skanowane bez ograniczeń. Frezarka easycut easycut jest kompaktowym urządzeniem do obróbki precyzyjnej, pozwalającym na obróbkę zróżnicowanych materiałów. Posiada 4 osie i 1 oś z automatycznym obrotnikiem materiału oraz moduł automatycznej wymiany narzędzi. rapidpro rapidpro pozwala na budowę koron i konstrukcji mostów z CoCr metodą spiekania laserowego. Podczas produkcji promień lasera spieka kolejne warstwy drobnego proszku CoCr, tworząc pożądane kształty. Ponieważ w metodzie tej nie występuje skrawanie materiału (frezowanie), a odbywa się wyłącznie jego nadbudowa, tak więc jest ona bardzo ekonomicznym sposobem wytwarzania konstrukcji z CoCr. W jednym procesie produkcyjnym można wytworzyć do 100 gotowych elementów. AllDentPharm Sp. z o.o Łódź al. Politechniki 22/24 tel info@alldentpharm.pl Cercon Smart Ceramics system CAD/CAM firmy DeguDent Intuicyjny program do projektowania uzupełnień z tlenku cyrkonu, stopów szlachetnych, z chromo-kobaltu, tytanu, tworzywa wykorzystywanego w odlewnictwie, tworzywa na uzupełnienia tymczasowe oraz do projektowania indywidualnych łączników implantów. wciąż uaktualniane i wzbogacane o nowe funkcje. Możliwości serwisu Serwis świadczony przez pracownika firmy DeguDent; możliwe urządzenie zastępcze na czas awarii; serwis również drogą elektroniczną; szkolenie przy zakupie systemu, na bieżąco pomoc konsultanta CAD/CAM. Program oparty na ikonach intuicyjnie prowadzi użytkownika przez poszczególne etapy pracy i pokazuje własne propozycje kolejnych elementów uzupełnienia. Obsługa frezarki to głównie mocowanie dysków oraz uruchamianie frezarki guzikiem Start. Informacje na temat skanera System może być wyposażony w skaner Cercon eye lub 3Shape Scanner D-700. Koszty eksploatacji, w zależności od materiału i miejsca wykonywania uzupełnienia. Pełny system to kilka nowocześnie zaprojektowanych urządzeń: skaner, frezarka Cercon brain (classic lub expert), wyciąg, piec. Rozmiary Cercon brain expert: 800 mm/600 mm/450 mm, waga 80 kg. frezarka wyposażona w najnowocześniejsze silniki linearne: duża stała prędkość cięcia, bezpośredni system pomiaru kalibrujący ciągle pozycję frezów oraz dysku, elektroniczne zabezpieczenie oryginalności i jakości materiałów, struktury mostów do 16 punktów, biblioteka gotowych kształtów zębów, możliwość projektowania i frezowania podbudowy w pełnym kształcie anatomicznym z możliwością równomiernego pomniejszenia struktury pod licowanie, zabezpieczenie przed popełnieniem błędu, komunikaty ostrzegawcze, projektowanie i frezowanie wielu rodzajów prac z wielu różnych materiałów, wszelkich form geometrycznych mających zastosowanie w stomatologii, oraz wiele innych funkcji i możliwości. Prezentacja systemu i obu typów frezarek 9 i 16 lipca. INFORMACJA DeguDent, tel

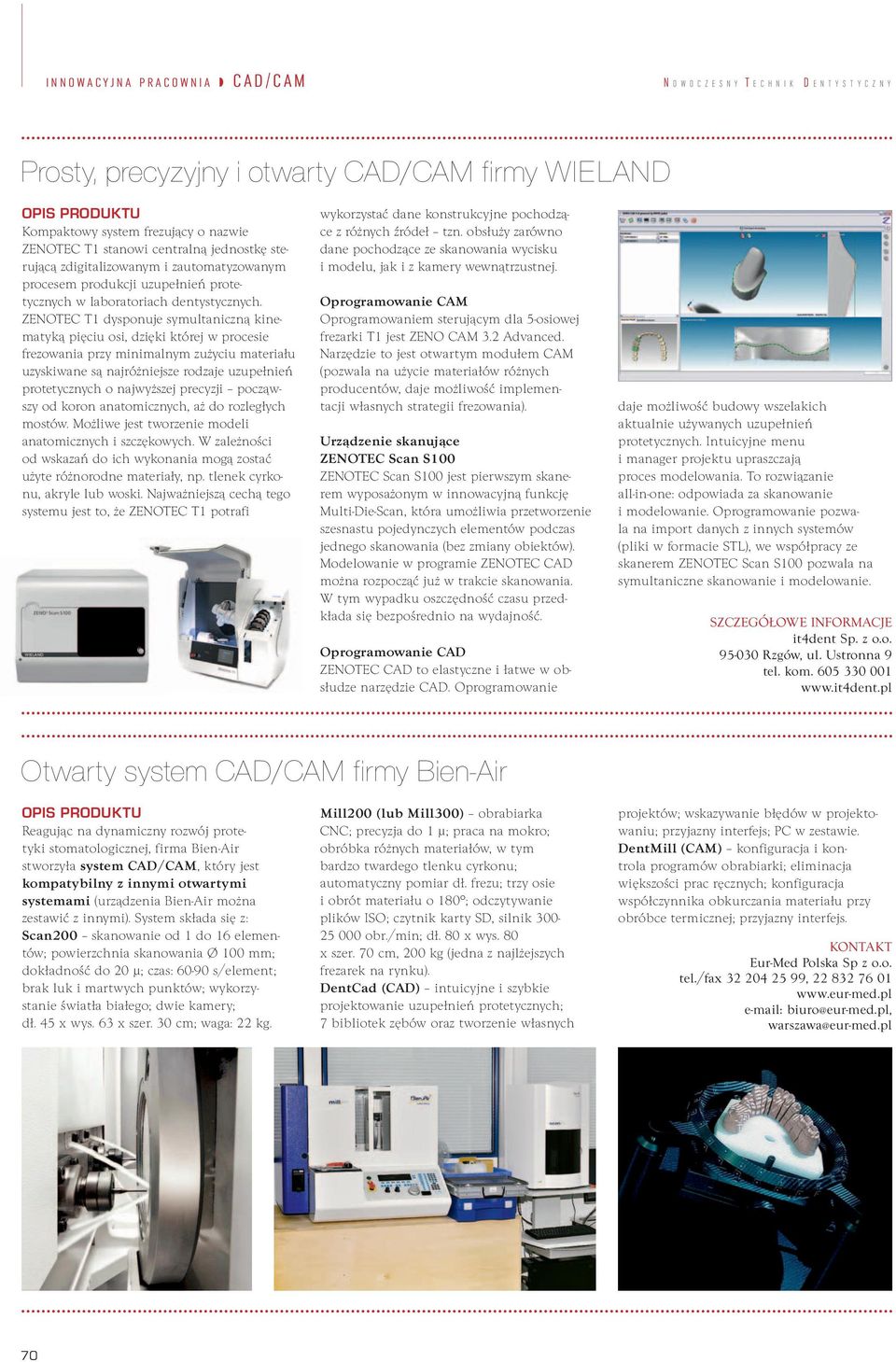

3 Prosty, precyzyjny i otwarty CAD/CAM firmy WIELAND Kompaktowy system frezujący o nazwie ZENOTEC T1 stanowi centralną jednostkę sterującą zdigitalizowanym i zautomatyzowanym procesem produkcji uzupełnień protetycznych w laboratoriach dentystycznych. ZENOTEC T1 dysponuje symultaniczną kinematyką pięciu osi, dzięki której w procesie frezowania przy minimalnym zużyciu materiału uzyskiwane są najróżniejsze rodzaje uzupełnień protetycznych o najwyższej precyzji począwszy od koron anatomicznych, aż do rozległych mostów. Możliwe jest tworzenie modeli anatomicznych i szczękowych. W zależności od wskazań do ich wykonania mogą zostać użyte różnorodne materiały, np. tlenek cyrkonu, akryle lub woski. Najważniejszą cechą tego systemu jest to, że ZENOTEC T1 potrafi wykorzystać dane konstrukcyjne pochodzące z różnych źródeł tzn. obsłuży zarówno dane pochodzące ze skanowania wycisku i modelu, jak i z kamery wewnątrzustnej. CAM m sterującym dla 5-osiowej frezarki T1 jest ZENO CAM 3.2 Advanced. Narzędzie to jest otwartym modułem CAM (pozwala na użycie materiałów różnych producentów, daje możliwość implementacji własnych strategii frezowania). Urządzenie skanujące ZENOTEC Scan S100 ZENOTEC Scan S100 jest pierwszym skanerem wyposażonym w innowacyjną funkcję Multi-Die-Scan, która umożliwia przetworzenie szesnastu pojedynczych elementów podczas jednego skanowania (bez zmiany obiektów). Modelowanie w programie ZENOTEC CAD można rozpocząć już w trakcie skanowania. W tym wypadku oszczędność czasu przedkłada się bezpośrednio na wydajność. CAD ZENOTEC CAD to elastyczne i łatwe w obsłudze narzędzie CAD. daje możliwość budowy wszelakich aktualnie używanych uzupełnień protetycznych. Intuicyjne menu i manager projektu upraszczają proces modelowania. To rozwiązanie all-in-one: odpowiada za skanowanie i modelowanie. pozwala na import danych z innych systemów (pliki w formacie STL), we współpracy ze skanerem ZENOTEC Scan S100 pozwala na symultaniczne skanowanie i modelowanie. it4dent Sp. z o.o Rzgów, ul. Ustronna 9 tel. kom Otwarty system CAD/CAM firmy Bien-Air Reagując na dynamiczny rozwój protetyki stomatologicznej, firma Bien-Air stworzyła system CAD/CAM, który jest kompatybilny z innymi otwartymi systemami (urządzenia Bien-Air można zestawić z innymi). System składa się z: Scan200 skanowanie od 1 do 16 elementów; powierzchnia skanowania Ø 100 mm; dokładność do 20 μ; czas: s/element; brak luk i martwych punktów; wykorzystanie światła białego; dwie kamery; dł. 45 x wys. 63 x szer. 30 cm; waga: 22 kg. Mill200 (lub Mill300) obrabiarka CNC; precyzja do 1 μ; praca na mokro; obróbka różnych materiałów, w tym bardzo twardego tlenku cyrkonu; automatyczny pomiar dł. frezu; trzy osie i obrót materiału o 180 ; odczytywanie plików ISO; czytnik karty SD, silnik obr./min; dł. 80 x wys. 80 x szer. 70 cm, 200 kg (jedna z najlżejszych frezarek na rynku). DentCad (CAD) intuicyjne i szybkie projektowanie uzupełnień protetycznych; 7 bibliotek zębów oraz tworzenie własnych projektów; wskazywanie błędów w projektowaniu; przyjazny interfejs; PC w zestawie. DentMill (CAM) konfiguracja i kontrola programów obrabiarki; eliminacja większości prac ręcznych; konfiguracja współczynnika obkurczania materiału przy obróbce termicznej; przyjazny interfejs. KONTAKT Eur-Med Polska Sp z o.o. tel./fax , biuro@eur-med.pl, warszawa@eur-med.pl 70

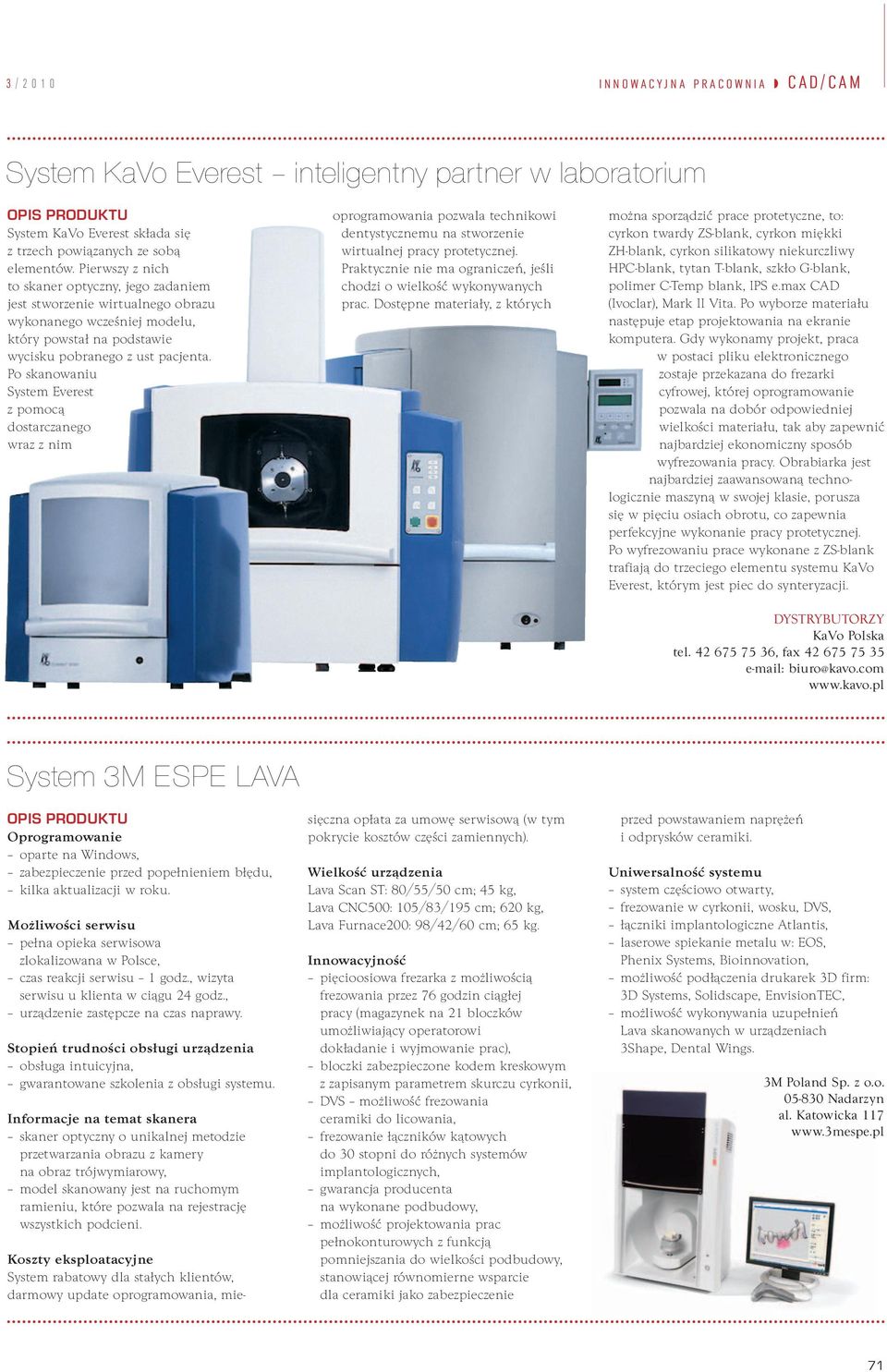

4 3 /2010 INNOWACYJNA PRACOWNIA CAD/CAM System KaVo Everest inteligentny partner w laboratorium System KaVo Everest składa się z trzech powiązanych ze sobą elementów. Pierwszy z nich to skaner optyczny, jego zadaniem jest stworzenie wirtualnego obrazu wykonanego wcześniej modelu, który powstał na podstawie wycisku pobranego z ust pacjenta. Po skanowaniu System Everest z pomocą dostarczanego wraz z nim oprogramowania pozwala technikowi dentystycznemu na stworzenie wirtualnej pracy protetycznej. Praktycznie nie ma ograniczeń, jeśli chodzi o wielkość wykonywanych prac. Dostępne materiały, z których można sporządzić prace protetyczne, to: cyrkon twardy ZS-blank, cyrkon miękki ZH-blank, cyrkon silikatowy niekurczliwy HPC-blank, tytan T-blank, szkło G-blank, polimer C-Temp blank, IPS e.max CAD (Ivoclar), Mark II Vita. Po wyborze materiału następuje etap projektowania na ekranie komputera. Gdy wykonamy projekt, praca w postaci pliku elektronicznego zostaje przekazana do frezarki cyfrowej, której oprogramowanie pozwala na dobór odpowiedniej wielkości materiału, tak aby zapewnić najbardziej ekonomiczny sposób wyfrezowania pracy. Obrabiarka jest najbardziej zaawansowaną technologicznie maszyną w swojej klasie, porusza się w pięciu osiach obrotu, co zapewnia perfekcyjne wykonanie pracy protetycznej. Po wyfrezowaniu prace wykonane z ZS-blank trafiają do trzeciego elementu systemu KaVo Everest, którym jest piec do synteryzacji. DYSTRYBUTORZY KaVo Polska tel , fax biuro@kavo.com System 3M ESPE LAVA oparte na Windows, zabezpieczenie przed popełnieniem błędu, kilka aktualizacji w roku. Możliwości serwisu pełna opieka serwisowa zlokalizowana w Polsce, czas reakcji serwisu 1 godz., wizyta serwisu u klienta w ciągu 24 godz., urządzenie zastępcze na czas naprawy. obsługa intuicyjna, gwarantowane szkolenia z obsługi systemu. Informacje na temat skanera skaner optyczny o unikalnej metodzie przetwarzania obrazu z kamery na obraz trójwymiarowy, model skanowany jest na ruchomym ramieniu, które pozwala na rejestrację wszystkich podcieni. System rabatowy dla stałych klientów, darmowy update oprogramowania, miesięczna opłata za umowę serwisową (w tym pokrycie kosztów części zamiennych). Lava Scan ST: 80/55/50 cm; 45 kg, Lava CNC500: 105/83/195 cm; 620 kg, Lava Furnace200: 98/42/60 cm; 65 kg. pięcioosiowa frezarka z możliwością frezowania przez 76 godzin ciągłej pracy (magazynek na 21 bloczków umożliwiający operatorowi dokładanie i wyjmowanie prac), bloczki zabezpieczone kodem kreskowym z zapisanym parametrem skurczu cyrkonii, DVS możliwość frezowania ceramiki do licowania, frezowanie łączników kątowych do 30 stopni do różnych systemów implantologicznych, gwarancja producenta na wykonane podbudowy, możliwość projektowania prac pełnokonturowych z funkcją pomniejszania do wielkości podbudowy, stanowiącej równomierne wsparcie dla ceramiki jako zabezpieczenie przed powstawaniem naprężeń i odprysków ceramiki. Uniwersalność systemu system częściowo otwarty, frezowanie w cyrkonii, wosku, DVS, łączniki implantologiczne Atlantis, laserowe spiekanie metalu w: EOS, Phenix Systems, Bioinnovation, możliwość podłączenia drukarek 3D firm: 3D Systems, Solidscape, EnvisionTEC, możliwość wykonywania uzupełnień Lava skanowanych w urządzeniach 3Shape, Dental Wings. 3M Poland Sp. z o.o Nadarzyn al. Katowicka

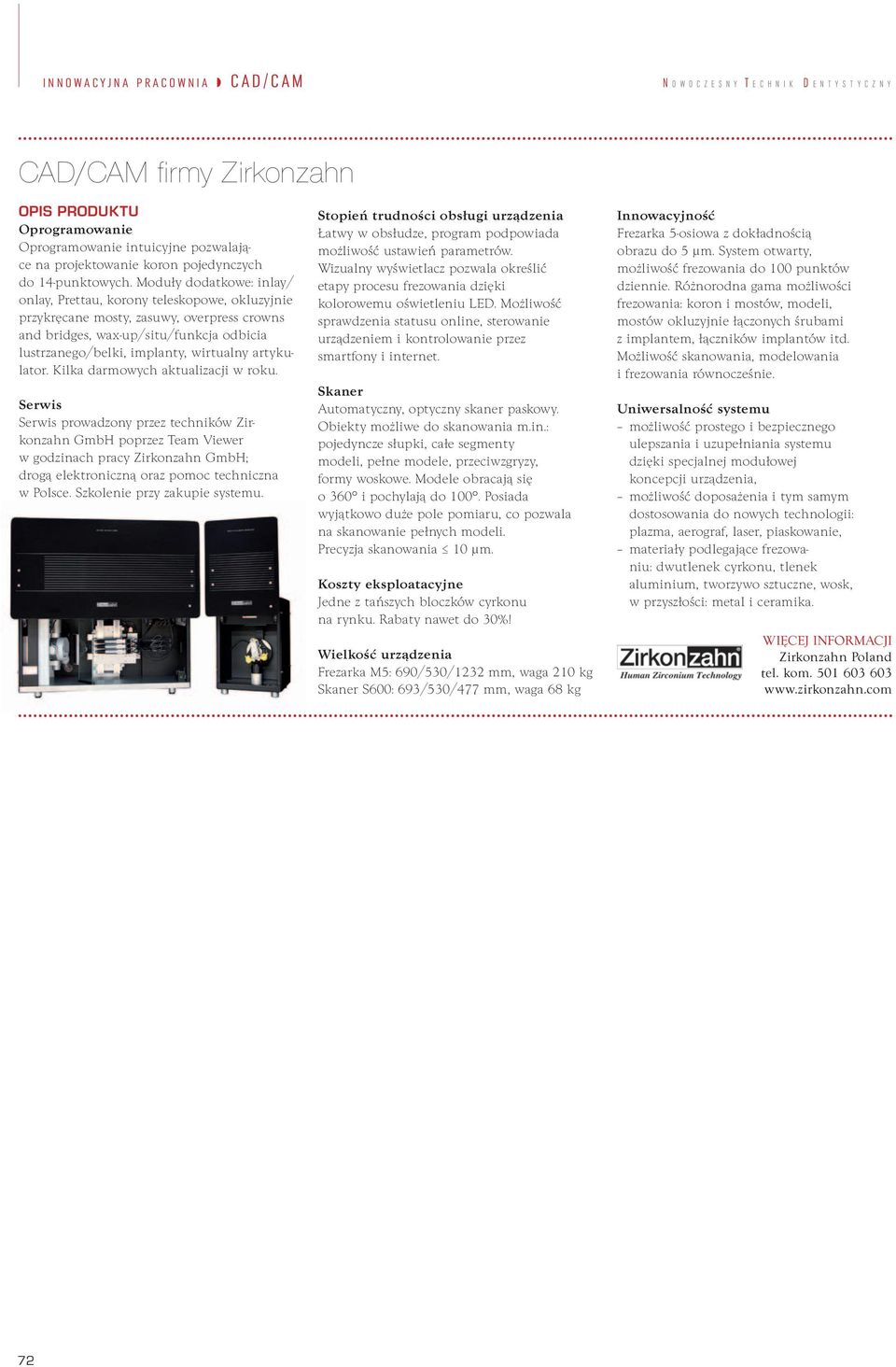

5 CAD/CAM firmy Zirkonzahn intuicyjne pozwalające na projektowanie koron pojedynczych do 14-punktowych. Moduły dodatkowe: inlay/ onlay, Prettau, korony teleskopowe, okluzyjnie przykręcane mosty, zasuwy, overpress crowns and bridges, wax-up/situ/funkcja odbicia lustrzanego/belki, implanty, wirtualny artykulator. Kilka darmowych aktualizacji w roku. Serwis Serwis prowadzony przez techników Zirkonzahn GmbH poprzez Team Viewer w godzinach pracy Zirkonzahn GmbH; drogą elektroniczną oraz pomoc techniczna w Polsce. Szkolenie przy zakupie systemu. Łatwy w obsłudze, program podpowiada możliwość ustawień parametrów. Wizualny wyświetlacz pozwala określić etapy procesu frezowania dzięki kolorowemu oświetleniu LED. Możliwość sprawdzenia statusu online, sterowanie urządzeniem i kontrolowanie przez smartfony i internet. Skaner Automatyczny, optyczny skaner paskowy. Obiekty możliwe do skanowania m.in.: pojedyncze słupki, całe segmenty modeli, pełne modele, przeciwzgryzy, formy woskowe. Modele obracają się o 360 i pochylają do 100. Posiada wyjątkowo duże pole pomiaru, co pozwala na skanowanie pełnych modeli. Precyzja skanowania 10 μm. Jedne z tańszych bloczków cyrkonu na rynku. Rabaty nawet do 30%! Frezarka M5: 690/530/1232 mm, waga 210 kg Skaner S600: 693/530/477 mm, waga 68 kg Frezarka 5-osiowa z dokładnością obrazu do 5 μm. System otwarty, możliwość frezowania do 100 punktów dziennie. Różnorodna gama możliwości frezowania: koron i mostów, modeli, mostów okluzyjnie łączonych śrubami z implantem, łączników implantów itd. Możliwość skanowania, modelowania i frezowania równocześnie. Uniwersalność systemu możliwość prostego i bezpiecznego ulepszania i uzupełniania systemu dzięki specjalnej modułowej koncepcji urządzenia, możliwość doposażenia i tym samym dostosowania do nowych technologii: plazma, aerograf, laser, piaskowanie, materiały podlegające frezowaniu: dwutlenek cyrkonu, tlenek aluminium, tworzywo sztuczne, wosk, w przyszłości: metal i ceramika. WIĘCEJ INFORMACJI Zirkonzahn Poland tel. kom
