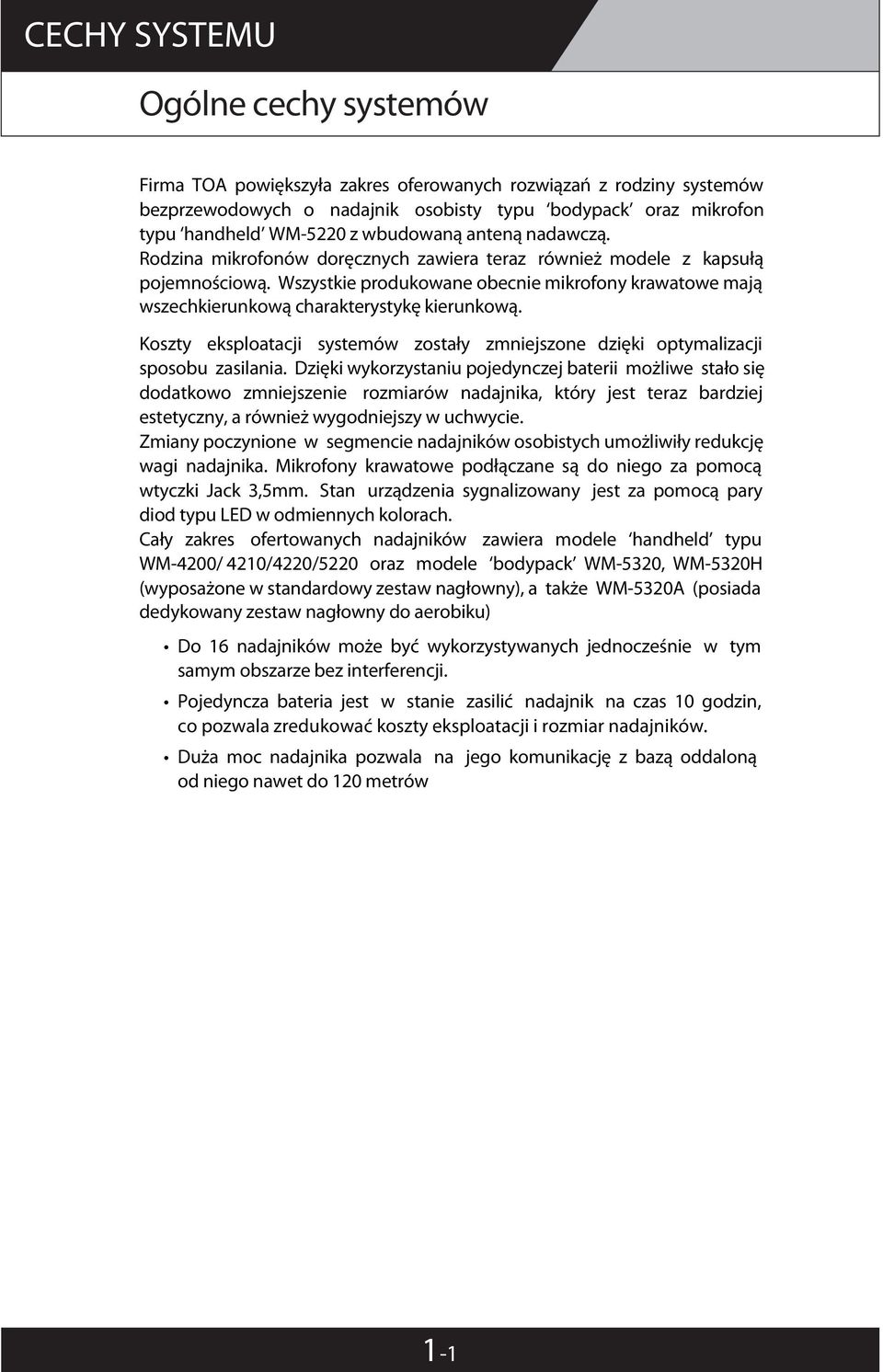

2 CECHY SYSTEMU Ogólne cechy systemów Firma TOA powiększyła zakres oferowanych rozwiązań z rodziny systemów bezprzewodowych o nadajnik osobisty typu bodypack oraz mikrofon typu handheld WM-5220 z wbudowaną anteną nadawczą. Rodzina mikrofonów doręcznych zawiera teraz również modele z kapsułą pojemnościową. Wszystkie produkowane obecnie mikrofony krawatowe mają wszechkierunkową charakterystykę kierunkową. Koszty eksploatacji systemów zostały zmniejszone dzięki optymalizacji sposobu zasilania. Dzięki wykorzystaniu pojedynczej baterii możliwe stało się dodatkowo zmniejszenie rozmiarów nadajnika, który jest teraz bardziej estetyczny, a również wygodniejszy w uchwycie. Zmiany poczynione w segmencie nadajników osobistych umożliwiły redukcję wagi nadajnika. Mikrofony krawatowe podłączane są do niego za pomocą wtyczki Jack 3,5mm. Stan urządzenia sygnalizowany jest za pomocą pary diod typu LED w odmiennych kolorach. Cały zakres ofertowanych nadajników zawiera modele handheld typu WM-4200/ 4210/4220/5220 oraz modele bodypack WM-5320, WM-5320H (wyposażone w standardowy zestaw nagłowny), a także WM-5320A (posiada dedykowany zestaw nagłowny do aerobiku) Do 16 nadajników może być wykorzystywanych jednocześnie w tym samym obszarze bez interferencji. Pojedyncza bateria jest w stanie zasilić nadajnik na czas 10 godzin, co pozwala zredukować koszty eksploatacji i rozmiar nadajników. Duża moc nadajnika pozwala na jego komunikację z bazą oddaloną od niego nawet do 120 metrów 1-1

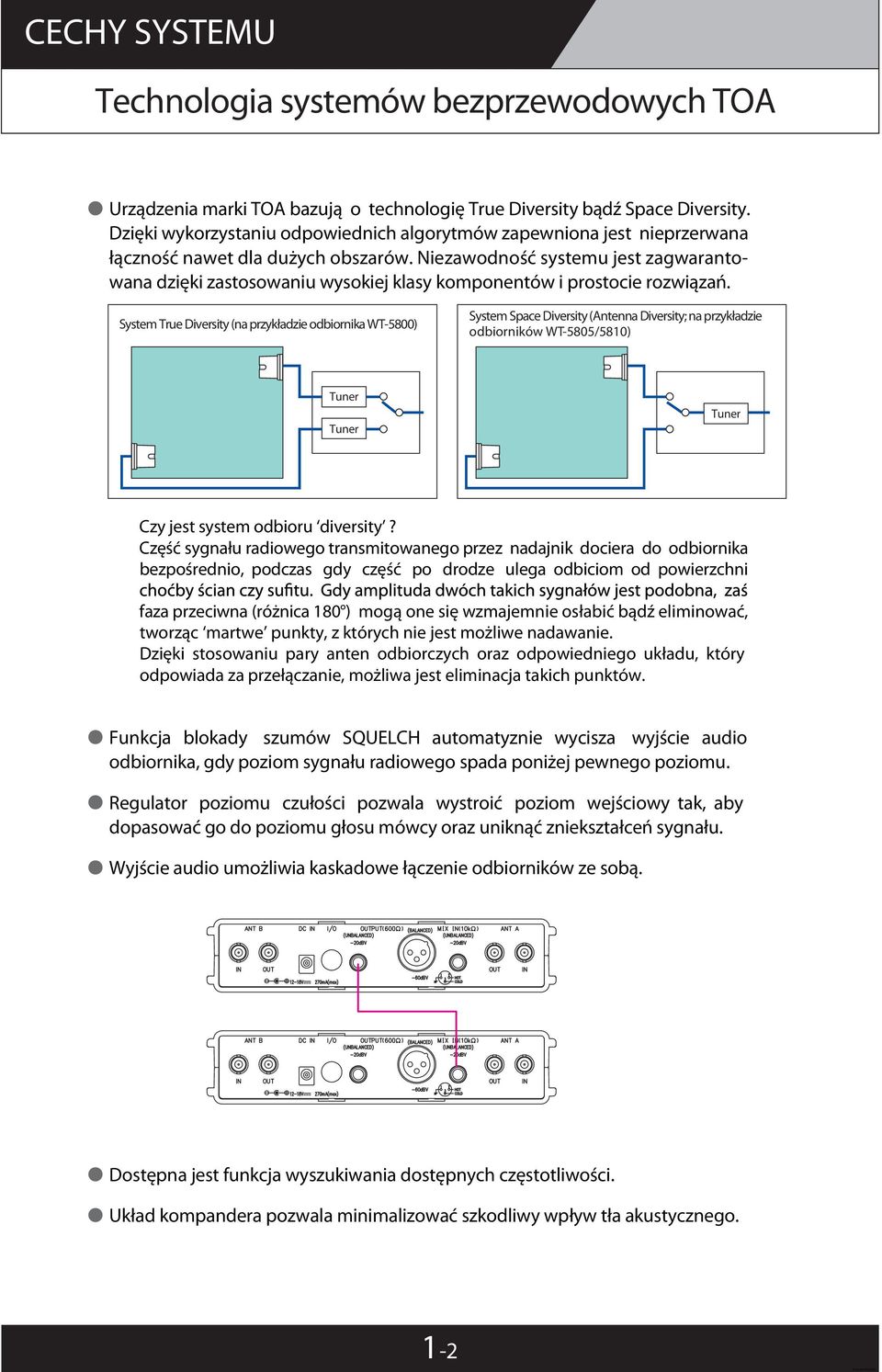

3 CECHY SYSTEMU Technologia systemów bezprzewodowych TOA Urządzenia marki TOA bazują o technologię True Diversity bądź Space Diversity. Dzięki wykorzystaniu odpowiednich algorytmów zapewniona jest nieprzerwana łączność nawet dla dużych obszarów. Niezawodność systemu jest zagwarantowana dzięki zastosowaniu wysokiej klasy komponentów i prostocie rozwiązań. System True Diversity (na przykładzie odbiornika WT-5800) System Space Diversity (Antenna Diversity; na przykładzie odbiorników WT-5805/5810) Tuner Tuner Tuner Czy jest system odbioru diversity? Część sygnału radiowego transmitowanego przez nadajnik dociera do odbiornika bezpośrednio, podczas gdy część po drodze ulega odbiciom od powierzchni faza przeciwna (różnica 180 ) mogą one się wzmajemnie osłabić bądź eliminować, tworząc martwe punkty, z których nie jest możliwe nadawanie. Dzięki stosowaniu pary anten odbiorczych oraz odpowiedniego układu, który odpowiada za przełączanie, możliwa jest eliminacja takich punktów. Funkcja blokady szumów SQUELCH automatyznie wycisza wyjście audio odbiornika, gdy poziom sygnału radiowego spada poniżej pewnego poziomu. Regulator poziomu czułości pozwala wystroić poziom wejściowy tak, aby dopasować go do poziomu głosu mówcy oraz uniknąć zniekształceń sygnału. Wyjście audio umożliwia kaskadowe łączenie odbiorników ze sobą. Dostępna jest funkcja wyszukiwania dostępnych częstotliwości. Układ kompandera pozwala minimalizować szkodliwy wpływ tła akustycznego. 1-2 Krzysztof Młudzik

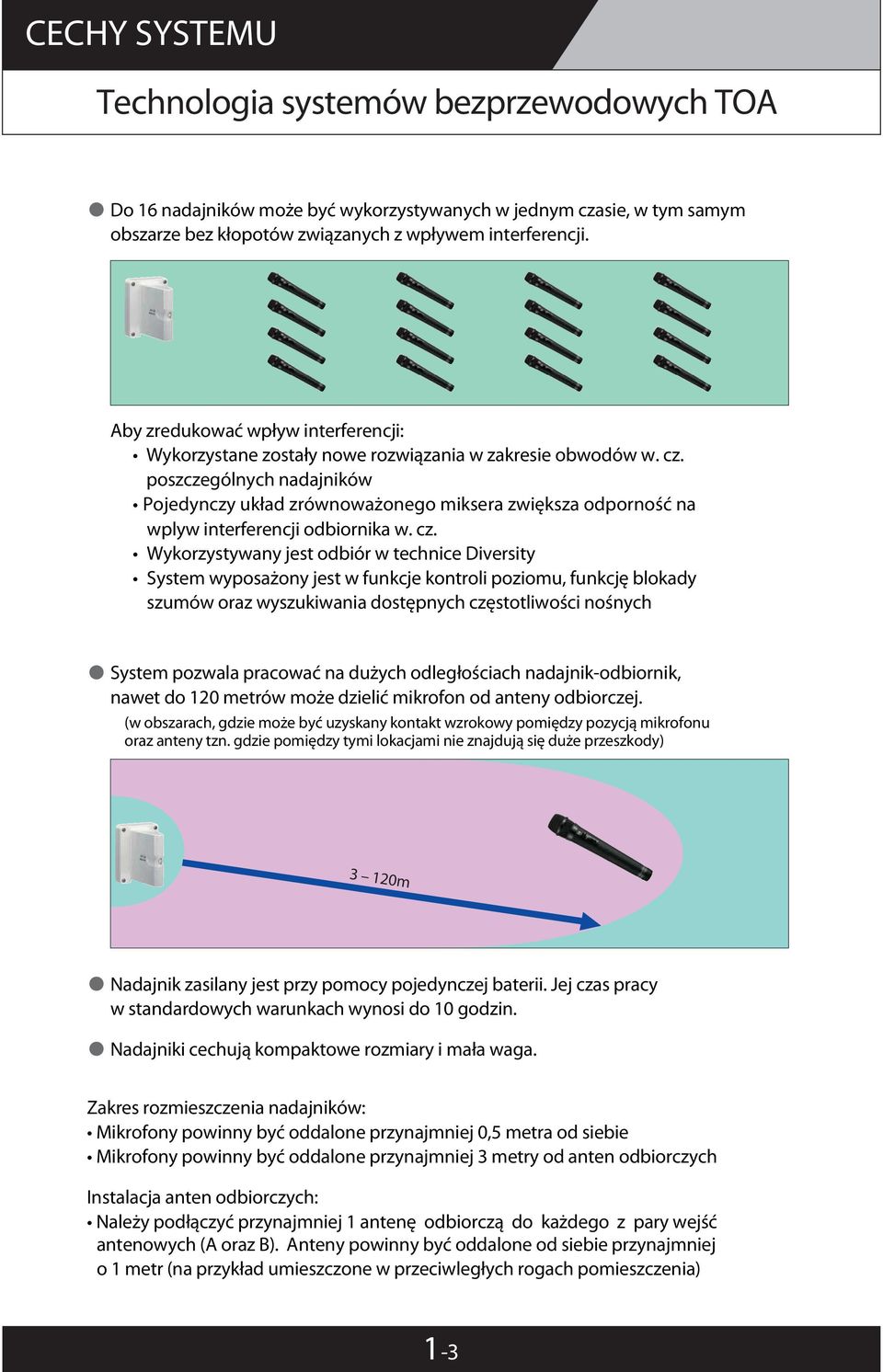

4 CECHY SYSTEMU Technologia systemów bezprzewodowych TOA Do 16 nadajników może być wykorzystywanych w jednym czasie, w tym samym obszarze bez kłopotów związanych z wpływem interferencji. Aby zredukować wpływ interferencji: Wykorzystane zostały nowe rozwiązania w zakresie obwodów w. cz. poszczególnych nadajników Pojedynczy układ zrównoważonego miksera zwiększa odporność na wplyw interferencji odbiornika w. cz. Wykorzystywany jest odbiór w technice Diversity System wyposażony jest w funkcje kontroli poziomu, funkcję blokady szumów oraz wyszukiwania dostępnych częstotliwości nośnych System pozwala pracować na dużych odległościach nadajnik-odbiornik, nawet do 120 metrów może dzielić mikrofon od anteny odbiorczej. (w obszarach, gdzie może być uzyskany kontakt wzrokowy pomiędzy pozycją mikrofonu oraz anteny tzn. gdzie pomiędzy tymi lokacjami nie znajdują się duże przeszkody) 3 120m Nadajnik zasilany jest przy pomocy pojedynczej baterii. Jej czas pracy w standardowych warunkach wynosi do 10 godzin. Nadajniki cechują kompaktowe rozmiary i mała waga. Zakres rozmieszczenia nadajników: Mikrofony powinny być oddalone przynajmniej 0,5 metra od siebie Mikrofony powinny być oddalone przynajmniej 3 metry od anten odbiorczych Instalacja anten odbiorczych: Należy podłączyć przynajmniej 1 antenę odbiorczą do każdego z pary wejść antenowych (A oraz B). Anteny powinny być oddalone od siebie przynajmniej o 1 metr (na przykład umieszczone w przeciwległych rogach pomieszczenia) 1-3

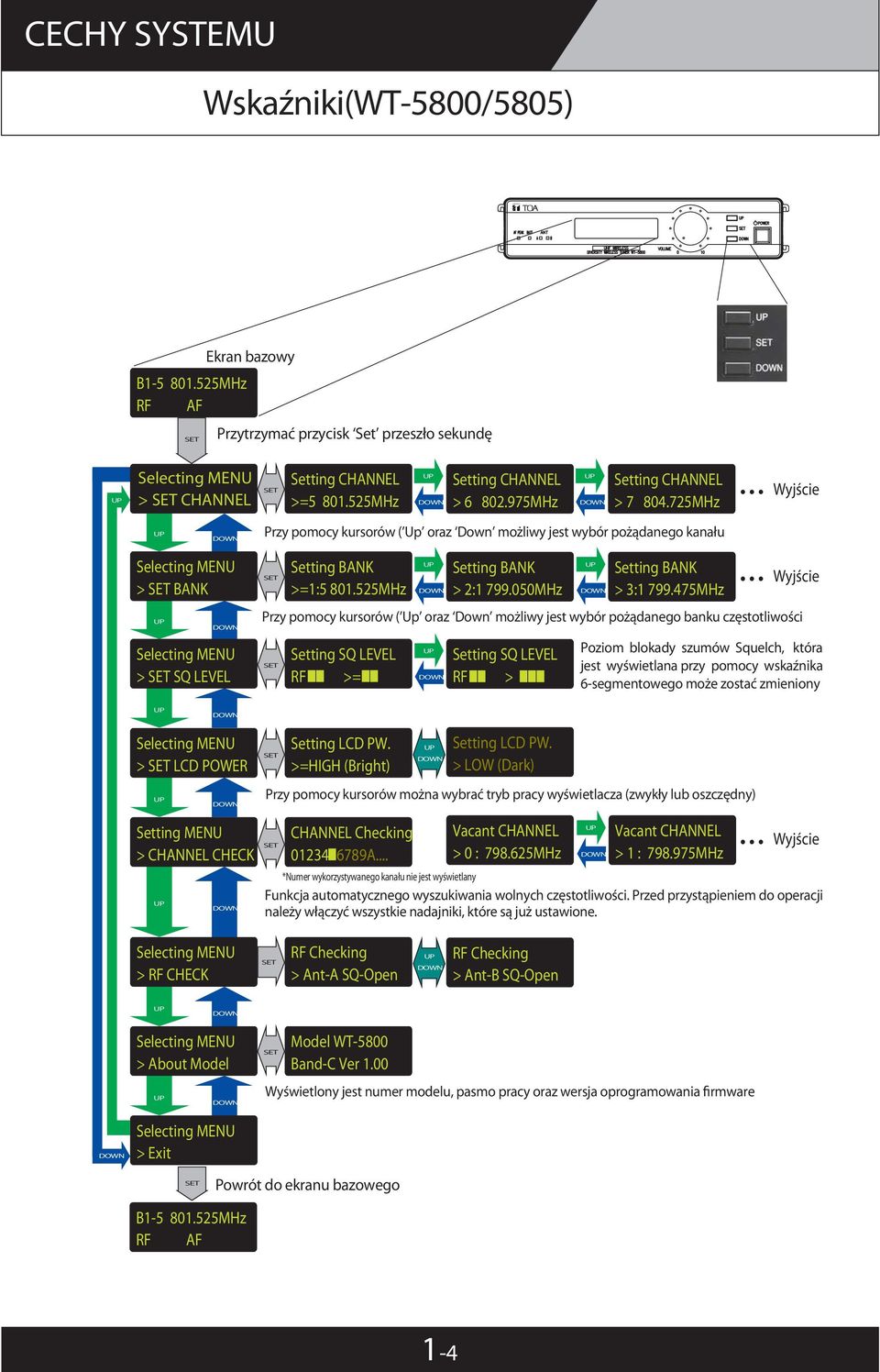

5 CECHY SYSTEMU Wskaźniki(WT-5800/5805) B MHz RF AF SET Ekran bazowy Przytrzymać przycisk Set przeszło sekundę Selecting MENU >SET > SET CHANNEL SET Setting CHANNEL >= MHz DOWN Setting CHANNEL > MHz DOWN Setting CHANNEL > MHz Wyjście DOWN Przy pomocy kursorów ( Up oraz Down możliwy jest wybór pożądanego kanału Selecting MENU > SET BANK DOWN Selecting MENU > SET SQ LEVEL SET SET Setting BANK >=1: MHz Setting SQ LEVEL RF >= DOWN Setting BANK > 2: MHz Setting SQ LEVEL RF > Setting BANK > 3: MHz Przy pomocy kursorów ( Up oraz Down możliwy jest wybór pożądanego banku częstotliwości DOWN DOWN Wyjście Poziom blokady szumów Squelch, która jest wyświetlana przy pomocy wskaźnika 6-segmentowego może zostać zmieniony DOWN Selecting MENU > SET LCD POWER DOWN SET Setting LCD PW. >=HIGH (Bright) DOWN Setting LCD PW. > LOW (Dark) Przy pomocy kursorów można wybrać tryb pracy wyświetlacza (zwykły lub oszczędny) Setting MENU > CHANNEL CHECK DOWN SET CHANNEL Checking A... Vacant CHANNEL > 0 : MHz DOWN Vacant CHANNEL > 1 : MHz *Numer wykorzystywanego kanału nie jest wyświetlany Funkcja automatycznego wyszukiwania wolnych częstotliwości. Przed przystąpieniem do operacji należy włączyć wszystkie nadajniki, które są już ustawione. Wyjście Selecting MENU > RF CHECK SET RF Checking > Ant-A SQ-Open DOWN RF Checking > Ant-B SQ-Open DOWN Selecting MENU > About Model DOWN SET Model WT-5800 Band-C Ver 1.00 Wyświetlony jest numer modelu, pasmo pracy oraz wersja oprogramowania firmware DOWN Selecting MENU > Exit SET Powrót do ekranu bazowego B MHz RF AF 1-4

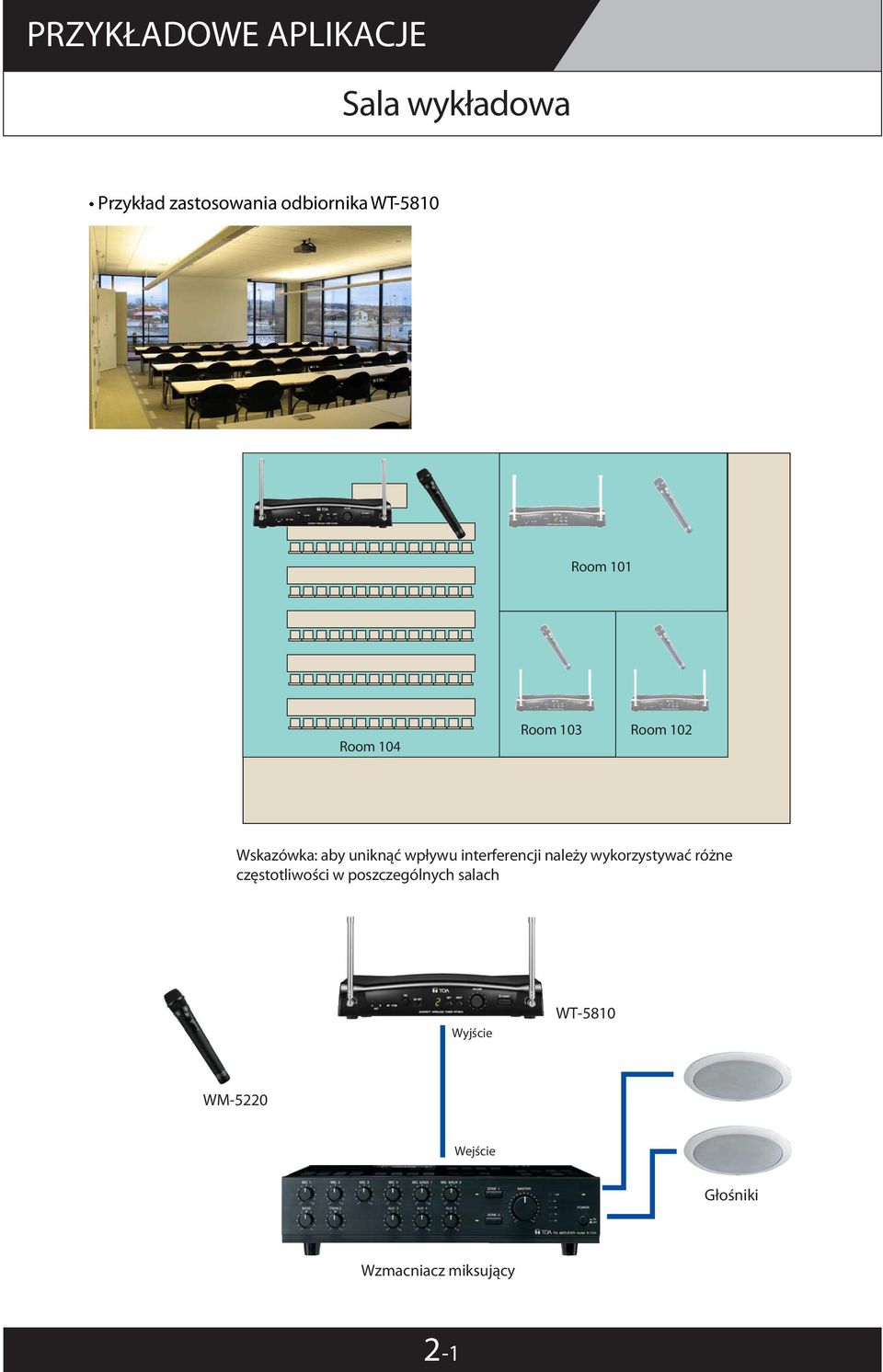

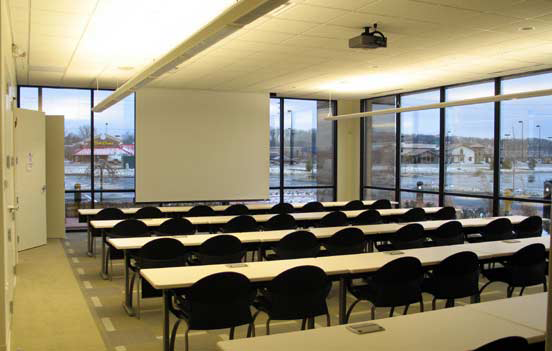

6 PRZYKŁADOWE APLIKACJE Sala wykładowa Przykład zastosowania odbiornika WT-5810 Room 101 Room 104 Room 103 Room 102 Wskazówka: aby uniknąć wpływu interferencji należy wykorzystywać różne częstotliwości w poszczególnych salach Wyjście WT-5810 WM-5220 Wejście Głośniki Wzmacniacz miksujący 2-1

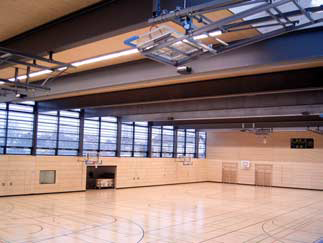

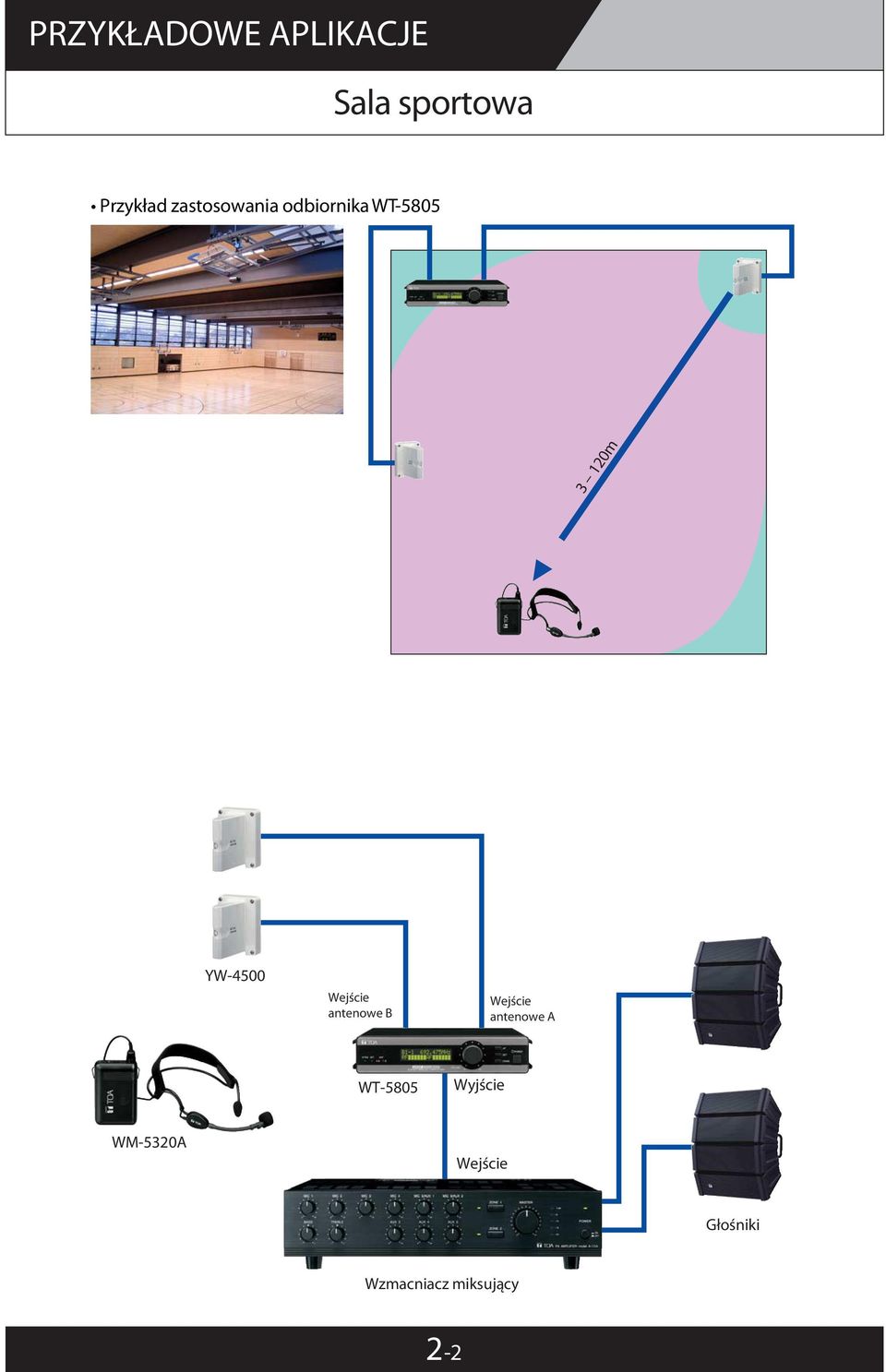

7 PRZYKŁADOWE APLIKACJE Sala sportowa Przykład zastosowania odbiornika WT m YW-4500 Wejście antenowe B Wejście antenowe A WT-5805 Wyjście WM-5320A Wejście Głośniki Wzmacniacz miksujący 2-2

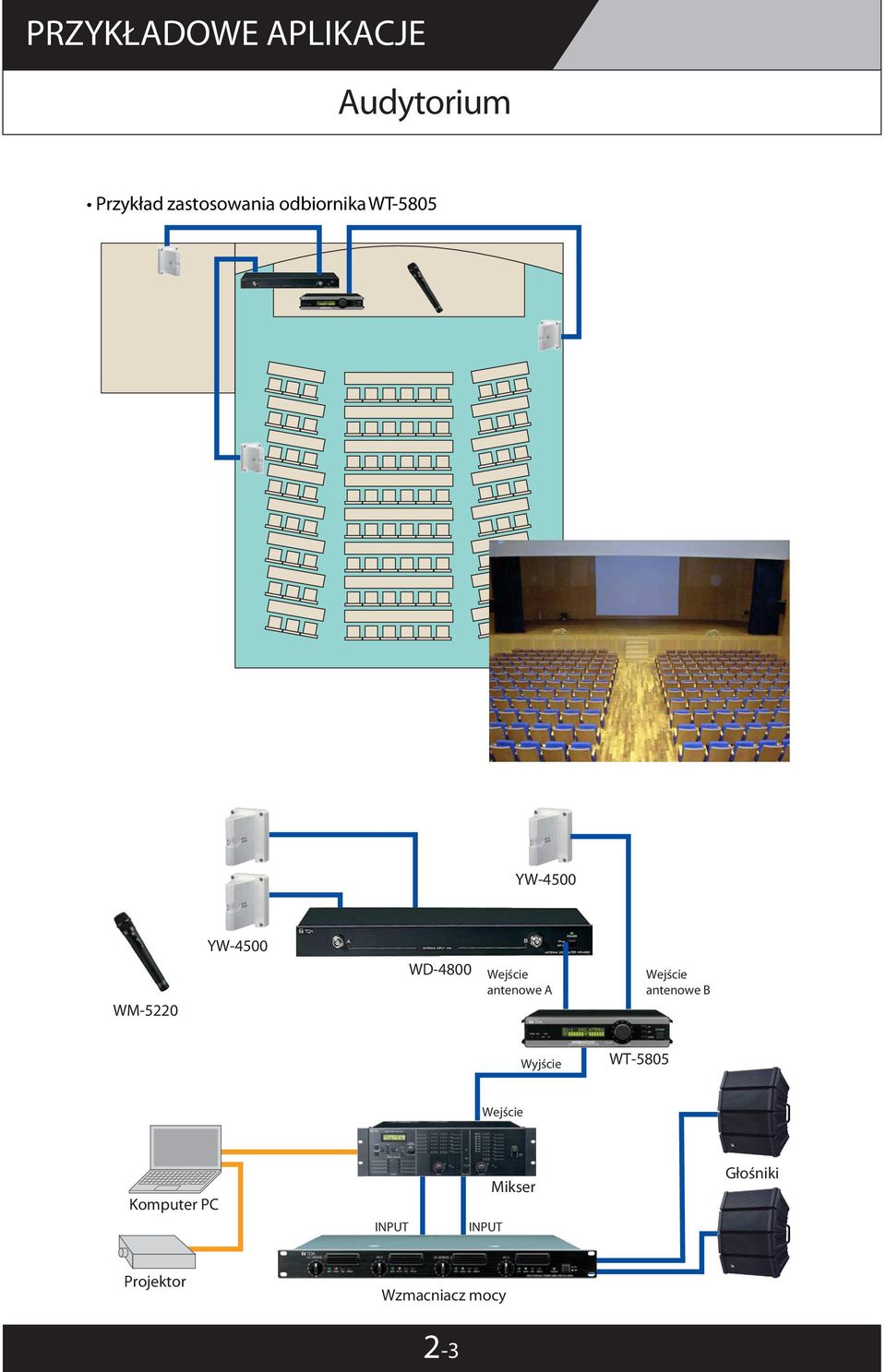

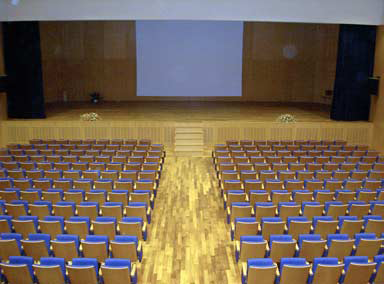

8 PRZYKŁADOWE APLIKACJE Audytorium Przykład zastosowania odbiornika WT-5805 YW-4500 WM-5220 YW-4500 WD-4800 Wejście antenowe A Wejście antenowe B Wyjście WT-5805 Wejście Komputer PC INPUT INPUT Mikser Głośniki Projektor Wzmacniacz mocy 2-3

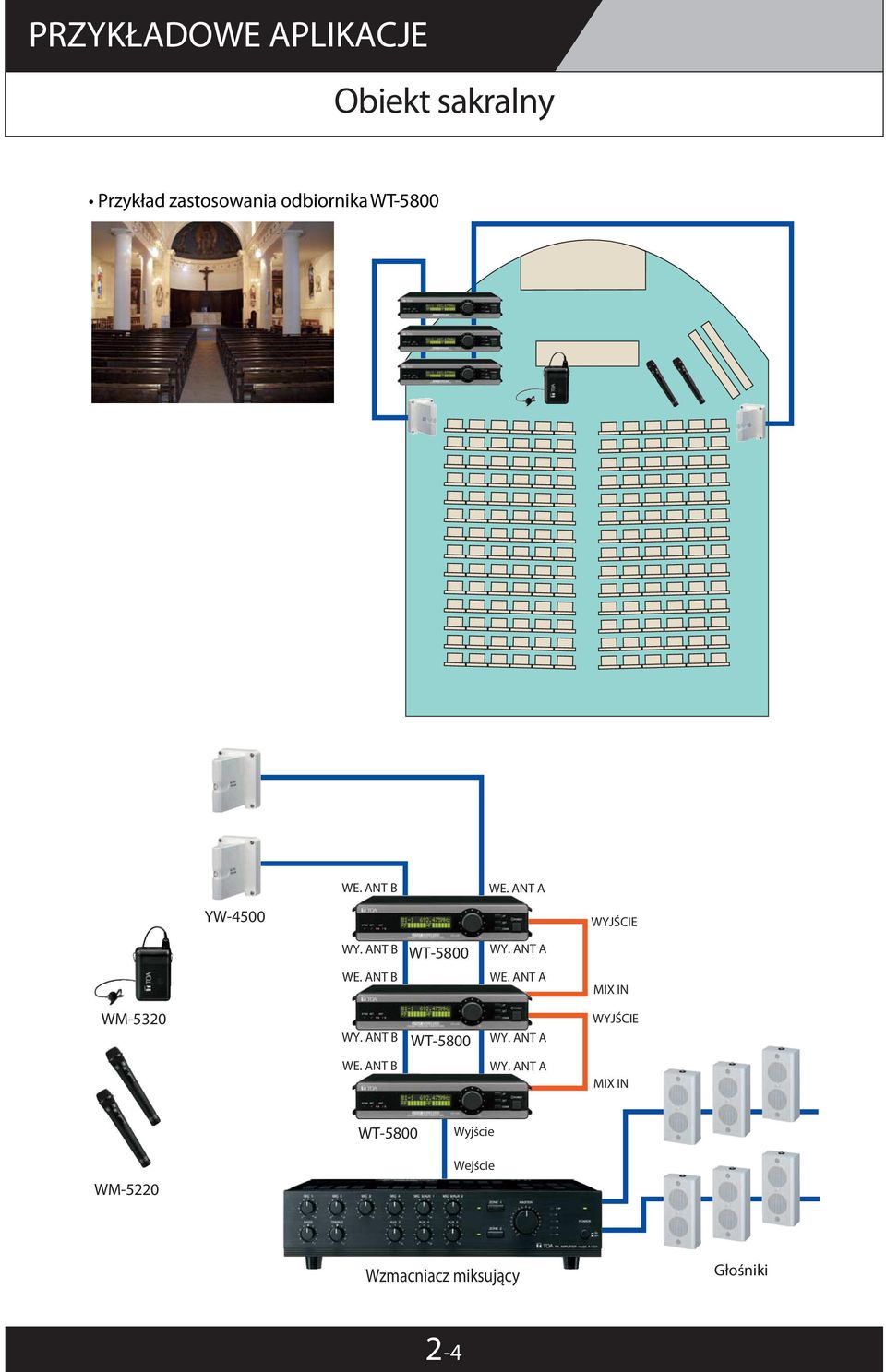

9 PRZYKŁADOWE APLIKACJE Obiekt sakralny Przykład zastosowania odbiornika WT-5800 WE. ANT B WE. ANT A YW-4500 WYJŚCIE WY. ANT B WT-5800 WY. ANT A WE. ANT B WE. ANT A MIX IN WM-5320 WY. ANT B WT-5800 WY. ANT A WYJŚCIE WE. ANT B WY. ANT A MIX IN WT-5800 Wyjście WM-5220 Wejście Wzmacniacz miksujący Głośniki 2-4

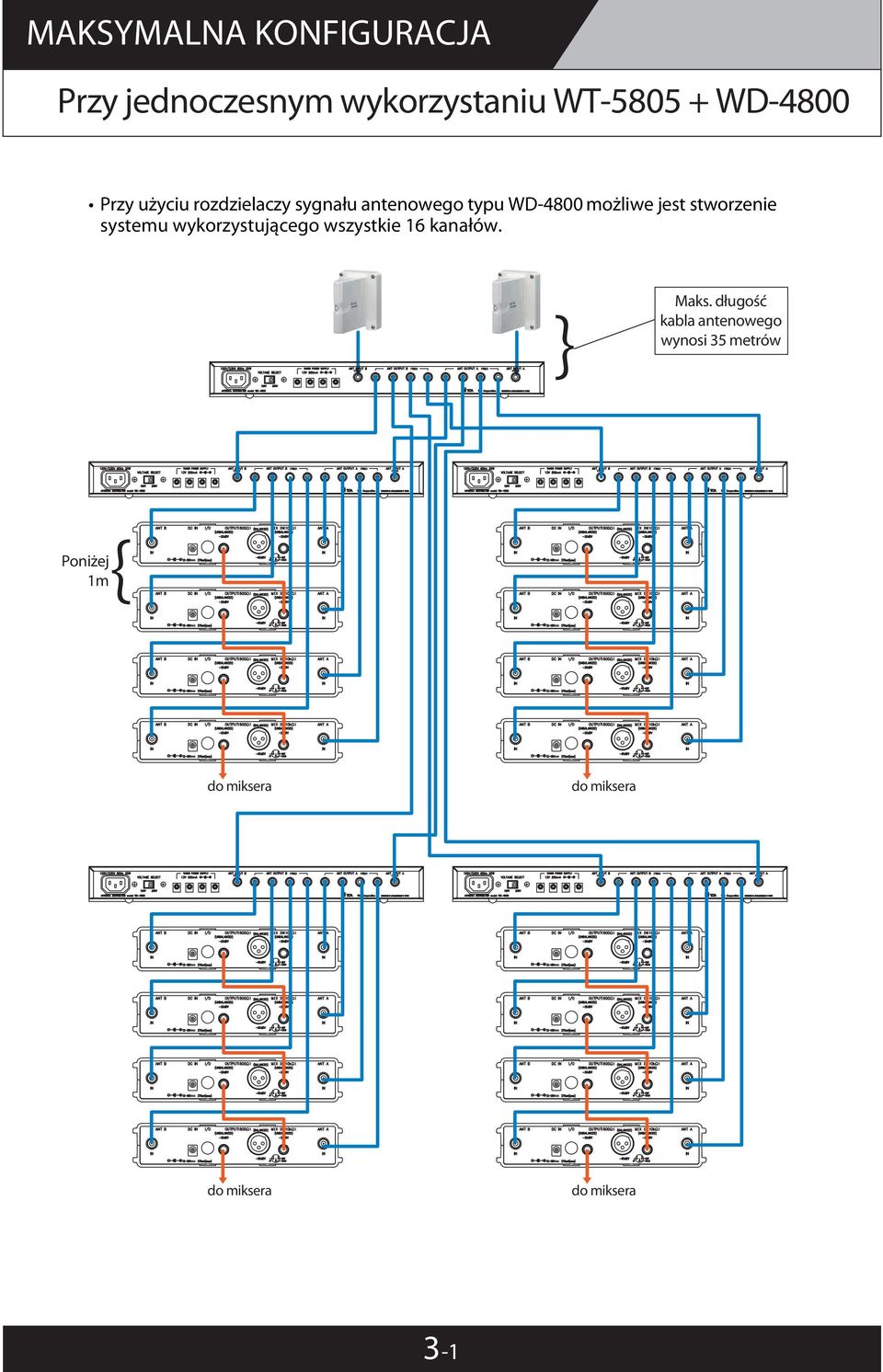

10 MAKSYMALNA KONFIGURACJA Przy jednoczesnym wykorzystaniu WT WD-4800 Przy użyciu rozdzielaczy sygnału antenowego typu WD-4800 możliwe jest stworzenie systemu wykorzystującego wszystkie 16 kanałów. } Maks. długość kabla antenowego wynosi 35 metrów { Poniżej 1m do miksera do miksera do miksera do miksera 3-1

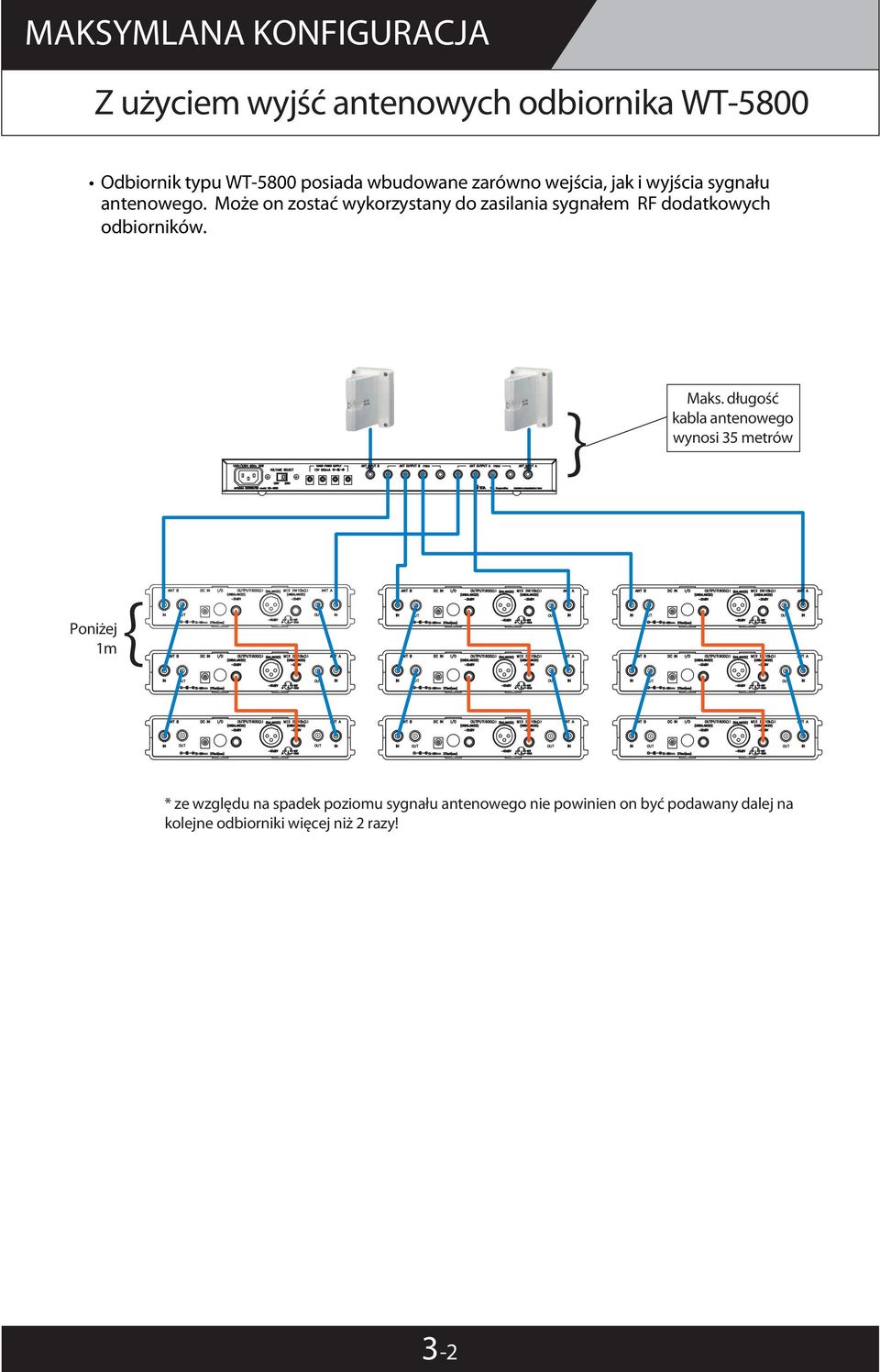

11 MAKSYMLANA KONFIGURACJA Z użyciem wyjść antenowych odbiornika WT-5800 Odbiornik typu WT-5800 posiada wbudowane zarówno wejścia, jak i wyjścia sygnału antenowego. Może on zostać wykorzystany do zasilania sygnałem RF dodatkowych odbiorników. } Maks. długość kabla antenowego wynosi 35 metrów Poniżej 1m { * ze względu na spadek poziomu sygnału antenowego nie powinien on być podawany dalej na kolejne odbiorniki więcej niż 2 razy! 3-2

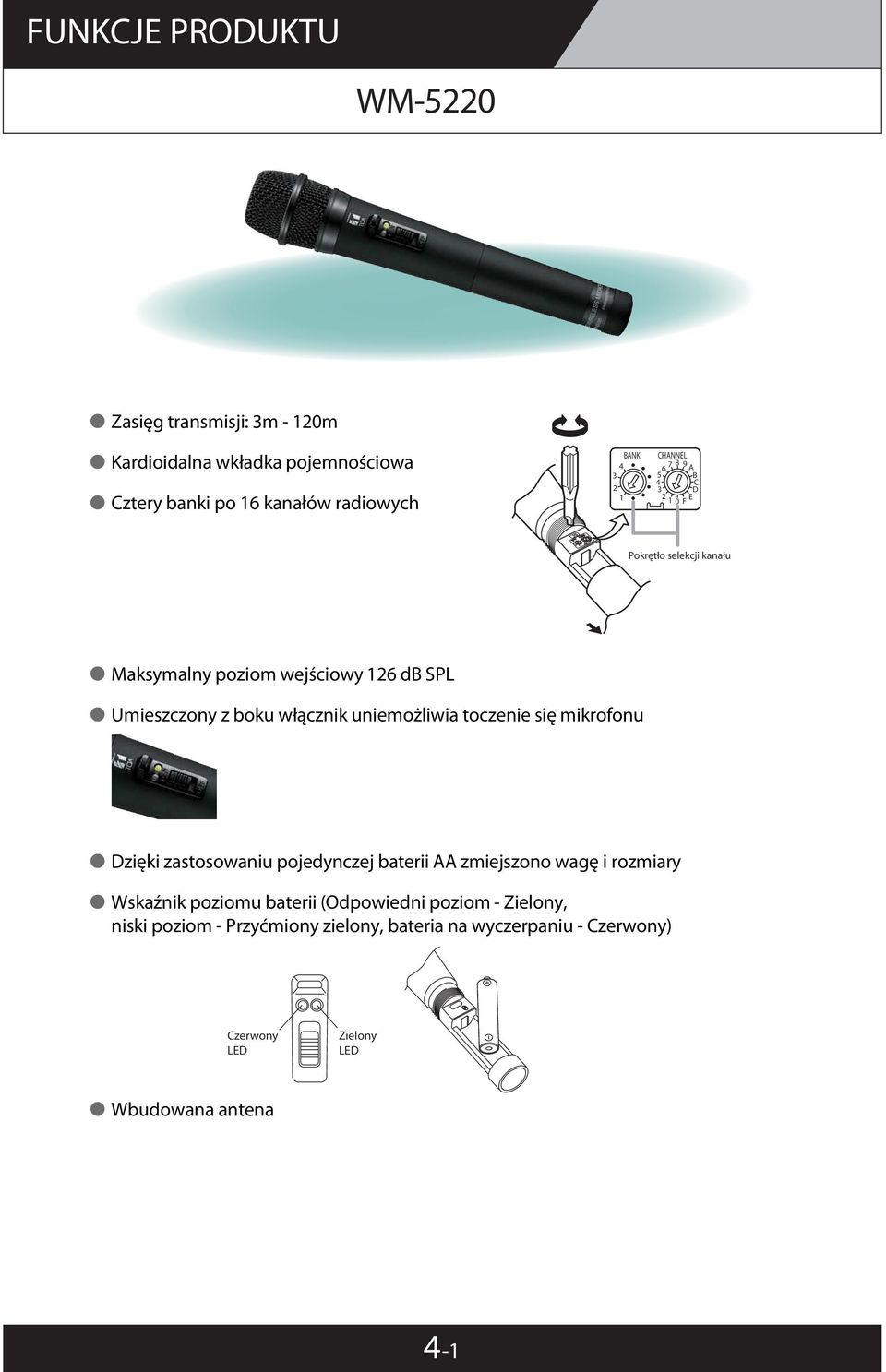

12 FUNKCJE PRODUKTU WM-5220 Zasięg transmisji: 3m - 120m Kardioidalna wkładka pojemnościowa Cztery banki po 16 kanałów radiowych BANK CHANNEL AB 4 56 C 3 D 2 1 E 0 F Pokrętło selekcji kanału Maksymalny poziom wejściowy 126 db SPL Umieszczony z boku włącznik uniemożliwia toczenie się mikrofonu Dzięki zastosowaniu pojedynczej baterii AA zmiejszono wagę i rozmiary Wskaźnik poziomu baterii (Odpowiedni poziom - Zielony, niski poziom - Przyćmiony zielony, bateria na wyczerpaniu - Czerwony) Czerwony LED Zielony LED Wbudowana antena 4-1

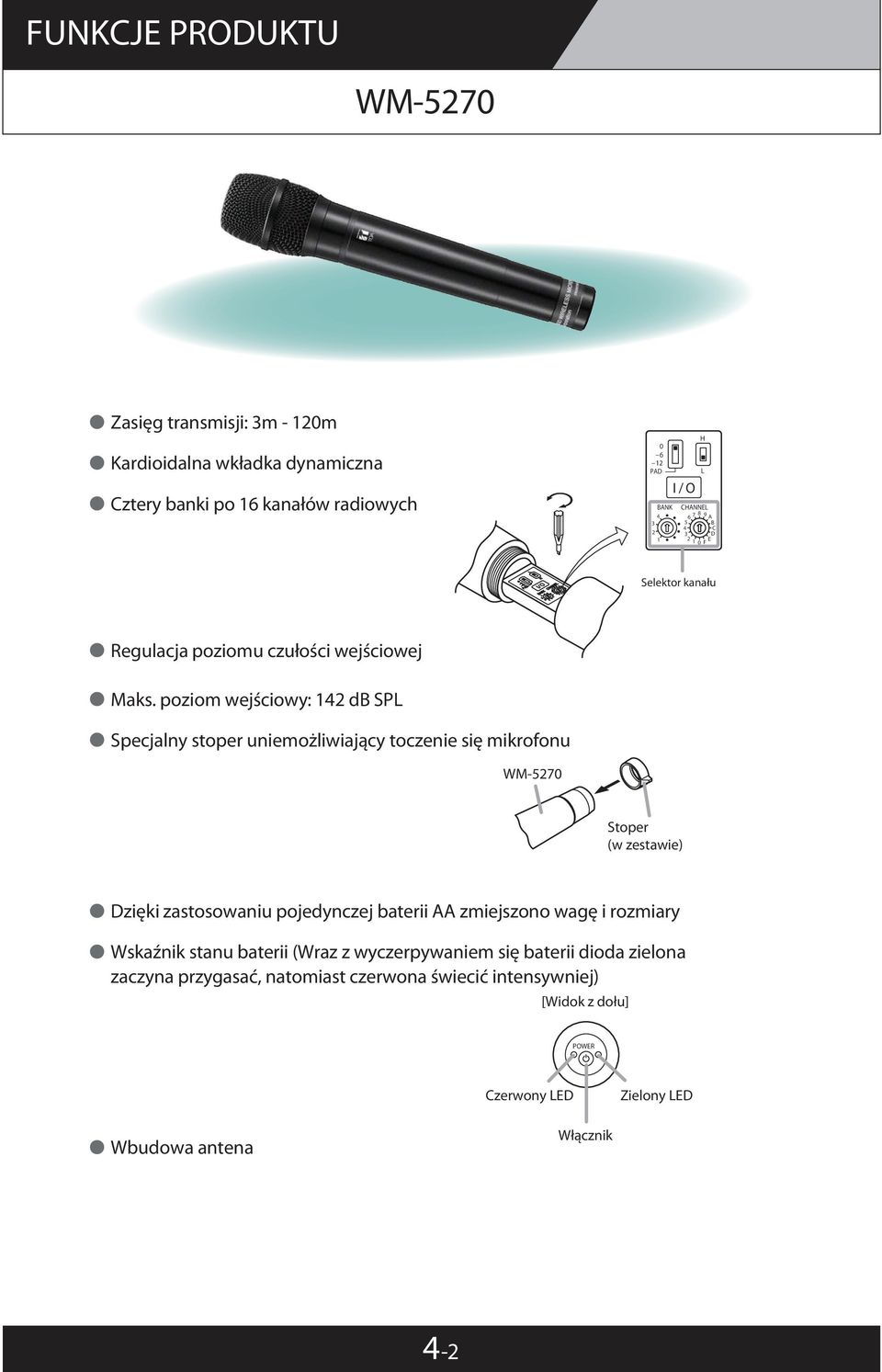

13 FUNKCJE PRODUKTU WM-5270 Zasięg transmisji: 3m - 120m Kardioidalna wkładka dynamiczna Cztery banki po 16 kanałów radiowych PAD I / O H L BANK CHANNEL A BCD E 0 F Selektor kanału Regulacja poziomu czułości wejściowej Maks. poziom wejściowy: 142 db SPL Specjalny stoper uniemożliwiający toczenie się mikrofonu WM-5270 Stoper (w zestawie) Dzięki zastosowaniu pojedynczej baterii AA zmiejszono wagę i rozmiary Wskaźnik stanu baterii (Wraz z wyczerpywaniem się baterii dioda zielona zaczyna przygasać, natomiast czerwona świecić intensywniej) [Widok z dołu] POWER Czerwony LED Zielony LED Wbudowa antena Włącznik 4-2

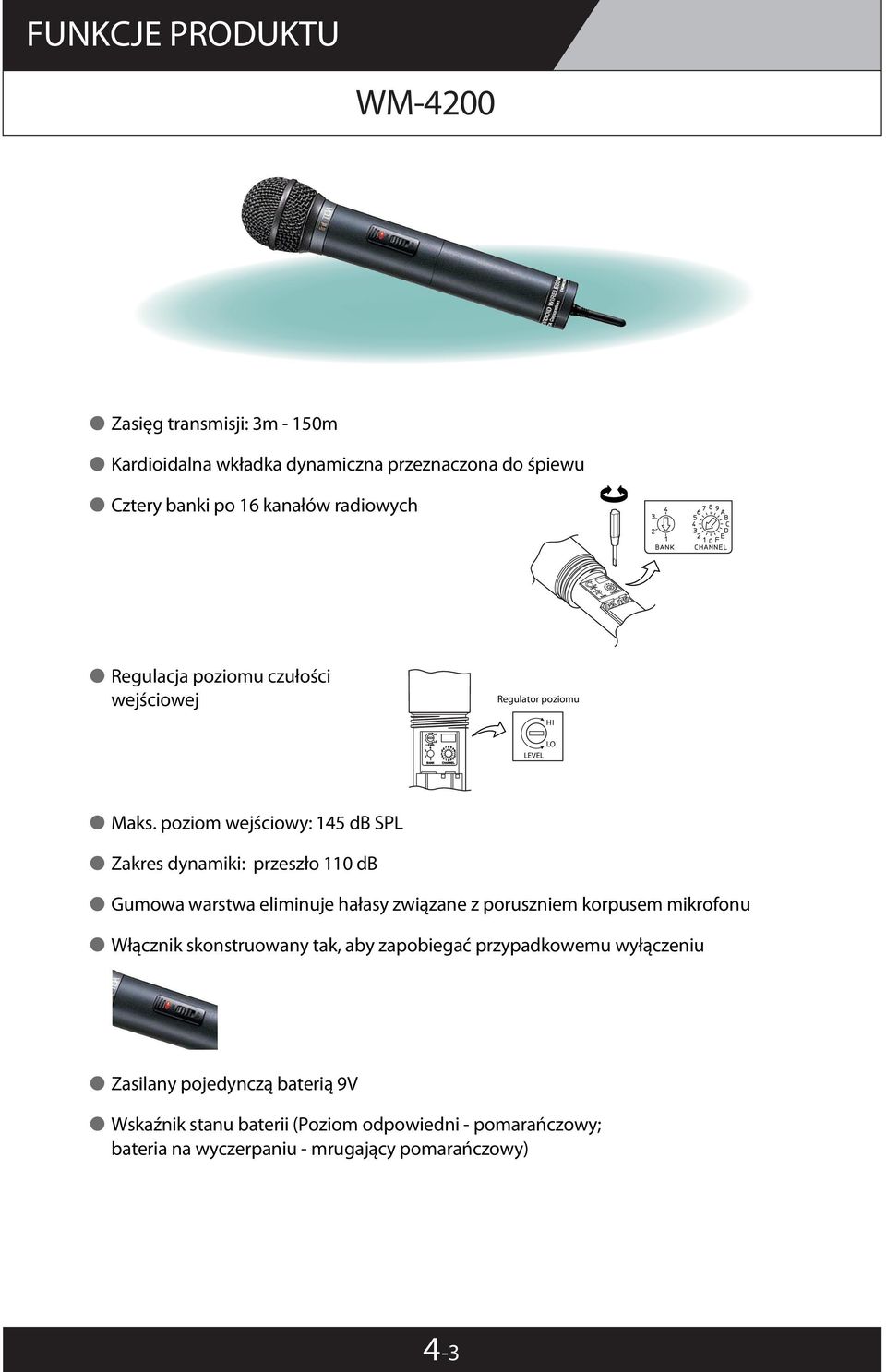

14 FUNKCJE PRODUKTU WM-4200 Zasięg transmisji: 3m - 150m Kardioidalna wkładka dynamiczna przeznaczona do śpiewu Cztery banki po 16 kanałów radiowych Regulacja poziomu czułości wejściowej Regulator poziomu HI LO LEVEL Maks. poziom wejściowy: 145 db SPL Zakres dynamiki: przeszło 110 db Gumowa warstwa eliminuje hałasy związane z poruszniem korpusem mikrofonu Włącznik skonstruowany tak, aby zapobiegać przypadkowemu wyłączeniu Zasilany pojedynczą baterią 9V Wskaźnik stanu baterii (Poziom odpowiedni - pomarańczowy; bateria na wyczerpaniu - mrugający pomarańczowy) 4-3

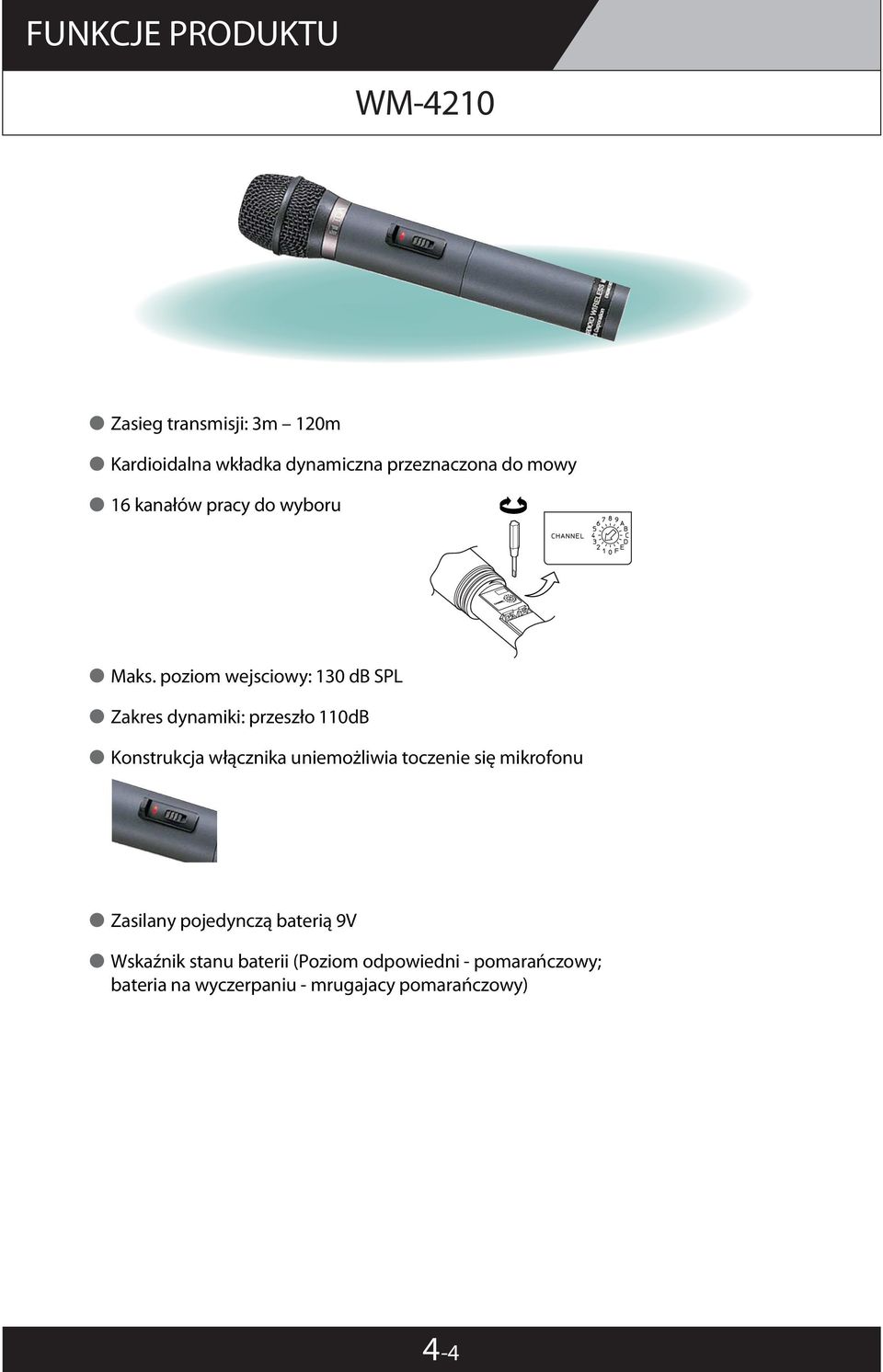

15 FUNKCJE PRODUKTU WM-4210 Zasieg transmisji: 3m 120m Kardioidalna wkładka dynamiczna przeznaczona do mowy 16 kanałów pracy do wyboru Maks. poziom wejsciowy: 130 db SPL Zakres dynamiki: przeszło 110dB Konstrukcja włącznika uniemożliwia toczenie się mikrofonu Zasilany pojedynczą baterią 9V Wskaźnik stanu baterii (Poziom odpowiedni - pomarańczowy; bateria na wyczerpaniu - mrugajacy pomarańczowy) 4-4

16 FUNKCJE PRODUKTU WM-4220 Zasieg transmisji: 3m 120m Kardioidalna wkładka pojemnościowa przeznaczona do mowy 16 kanałów pracy do wyboru Maks. poziom wejściowy: 125 db SPL Zakres dynamiki: przeszło 100dB Konstrukcja włącznika uniemożliwia toczenie się mikrofonu Zasilany pojedynczą baterią 9V Wskaźnik stanu baterii (Poziom odpowiedni - pomarańczowy; bateria na wyczerpaniu - mrugający pomarańczowy) 4-5

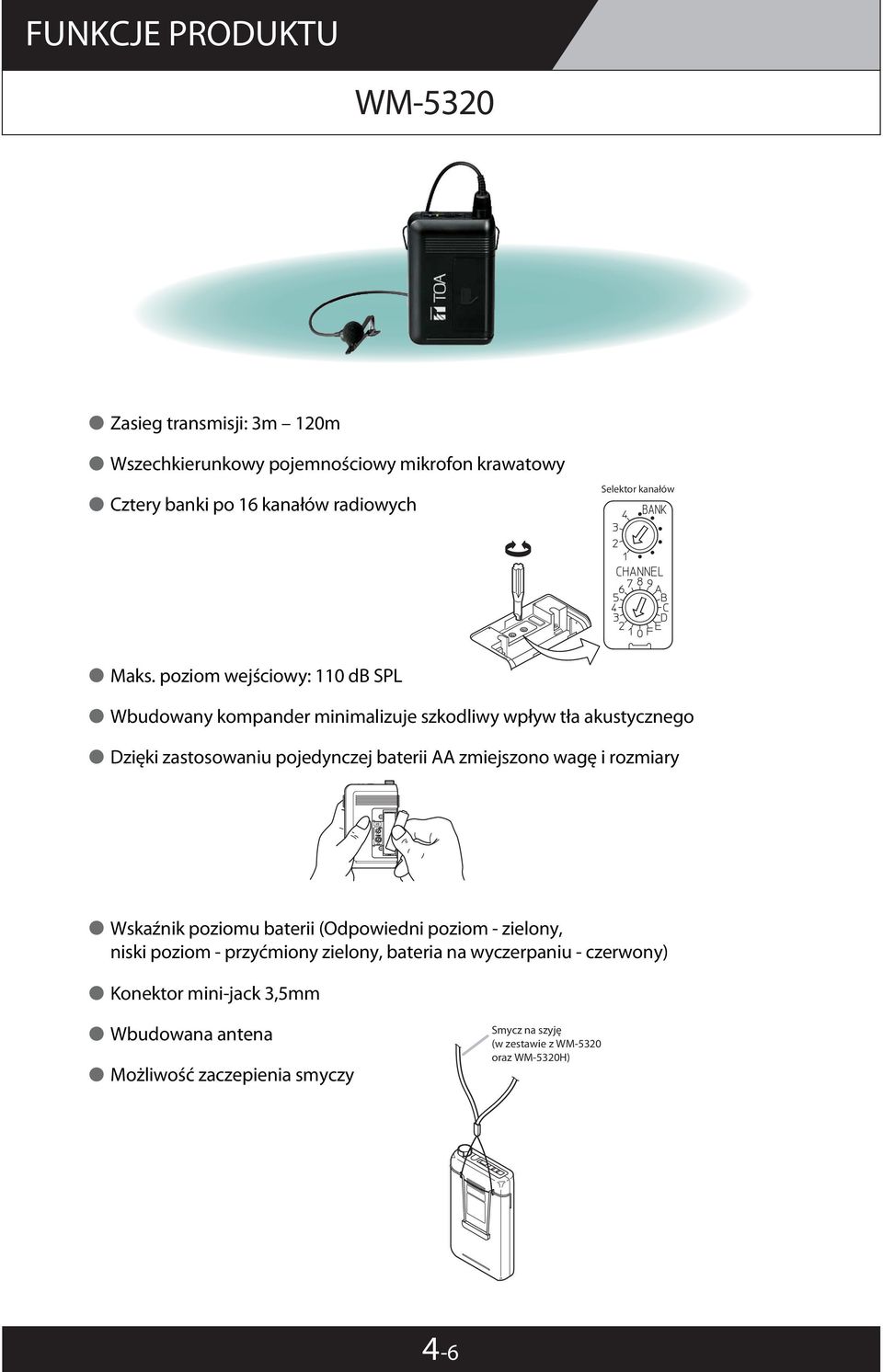

17 FUNKCJE PRODUKTU WM-5320 Zasieg transmisji: 3m 120m Wszechkierunkowy pojemnościowy mikrofon krawatowy Cztery banki po 16 kanałów radiowych Selektor kanałów Maks. poziom wejściowy: 110 db SPL Wbudowany kompander minimalizuje szkodliwy wpływ tła akustycznego Dzięki zastosowaniu pojedynczej baterii AA zmiejszono wagę i rozmiary Wskaźnik poziomu baterii (Odpowiedni poziom - zielony, niski poziom - przyćmiony zielony, bateria na wyczerpaniu - czerwony) Konektor mini-jack 3,5mm Wbudowana antena Możliwość zaczepienia smyczy Smycz na szyję (w zestawie z WM-5320 oraz WM-5320H) 4-6

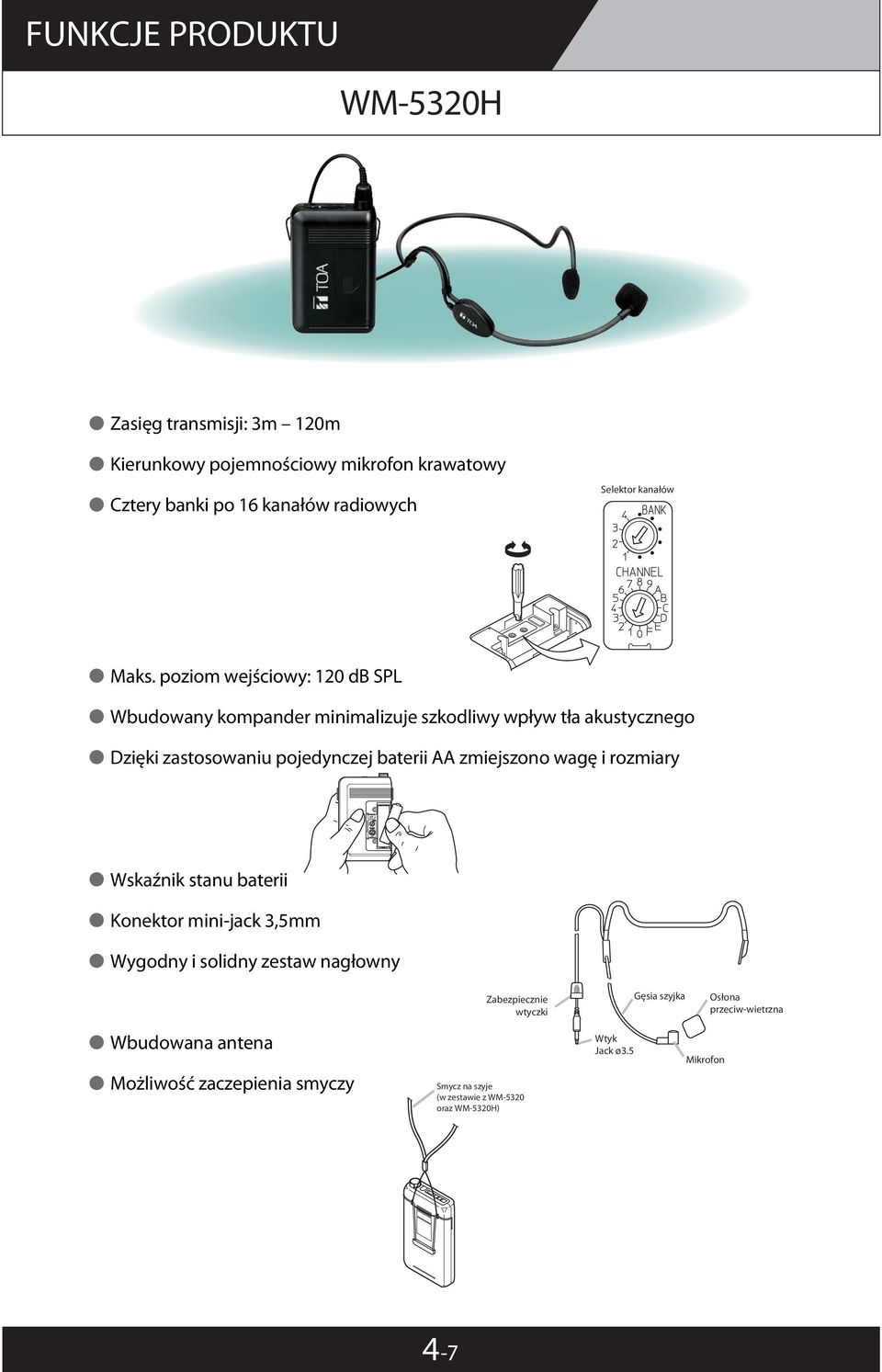

18 FUNKCJE PRODUKTU WM-5320H Zasięg transmisji: 3m 120m Kierunkowy pojemnościowy mikrofon krawatowy Cztery banki po 16 kanałów radiowych Selektor kanałów Maks. poziom wejściowy: 120 db SPL Wbudowany kompander minimalizuje szkodliwy wpływ tła akustycznego Dzięki zastosowaniu pojedynczej baterii AA zmiejszono wagę i rozmiary Wskaźnik stanu baterii Konektor mini-jack 3,5mm Wygodny i solidny zestaw nagłowny Zabezpiecznie wtyczki Gęsia szyjka Osłona przeciw-wietrzna Wbudowana antena Możliwość zaczepienia smyczy Smycz na szyje (w zestawie z WM-5320 oraz WM-5320H) Wtyk Jack ø3.5 Mikrofon 4-7

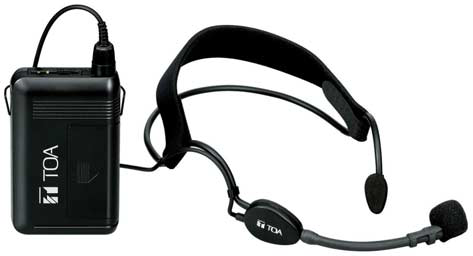

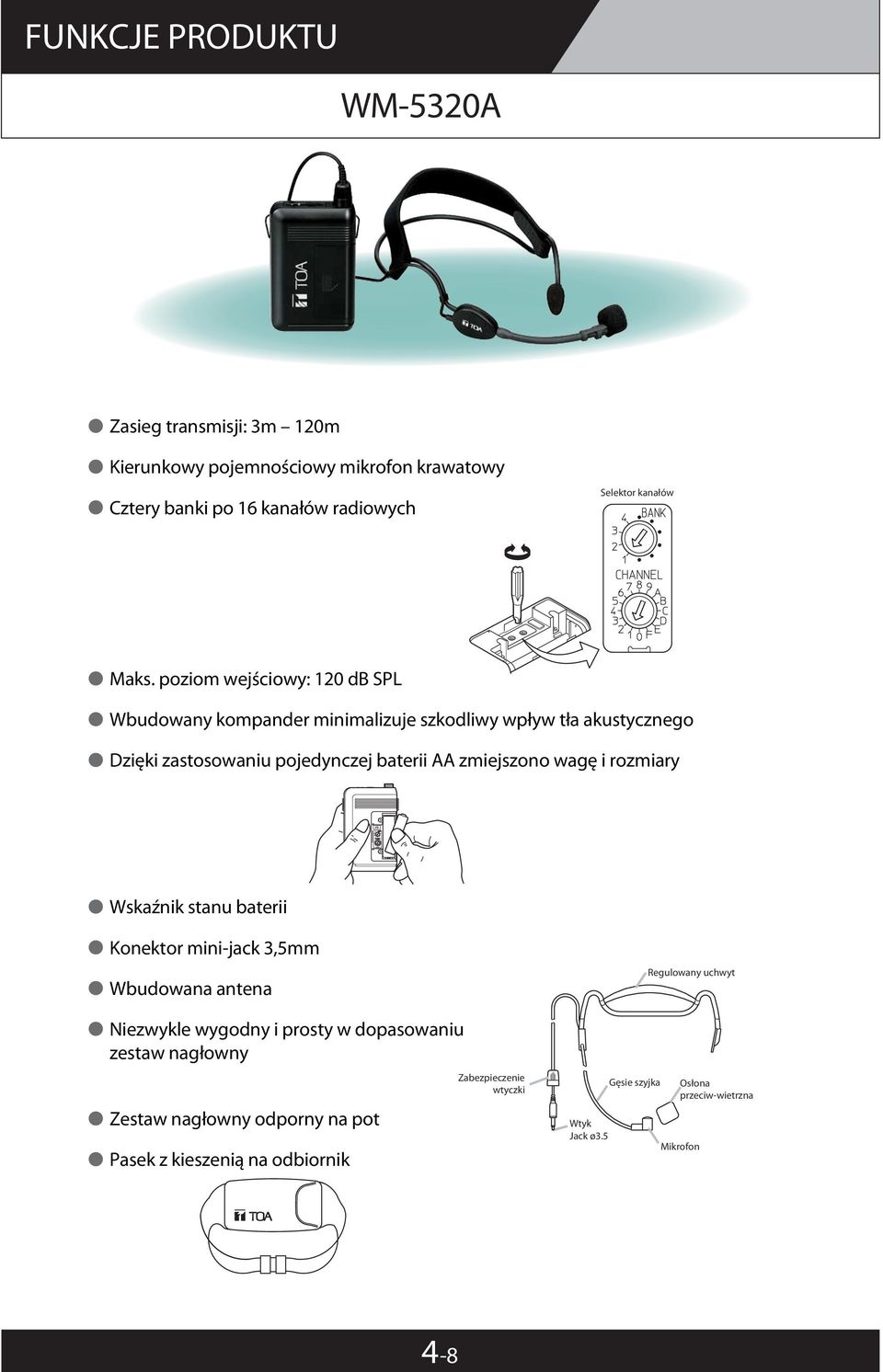

19 FUNKCJE PRODUKTU WM-5320A Zasieg transmisji: 3m 120m Kierunkowy pojemnościowy mikrofon krawatowy Cztery banki po 16 kanałów radiowych Selektor kanałów Maks. poziom wejściowy: 120 db SPL Wbudowany kompander minimalizuje szkodliwy wpływ tła akustycznego Dzięki zastosowaniu pojedynczej baterii AA zmiejszono wagę i rozmiary Wskaźnik stanu baterii Konektor mini-jack 3,5mm Wbudowana antena Niezwykle wygodny i prosty w dopasowaniu zestaw nagłowny Zestaw nagłowny odporny na pot Pasek z kieszenią na odbiornik Zabezpieczenie wtyczki Wtyk Jack ø3.5 Gęsie szyjka Regulowany uchwyt Osłona przeciw-wietrzna Mikrofon 4-8

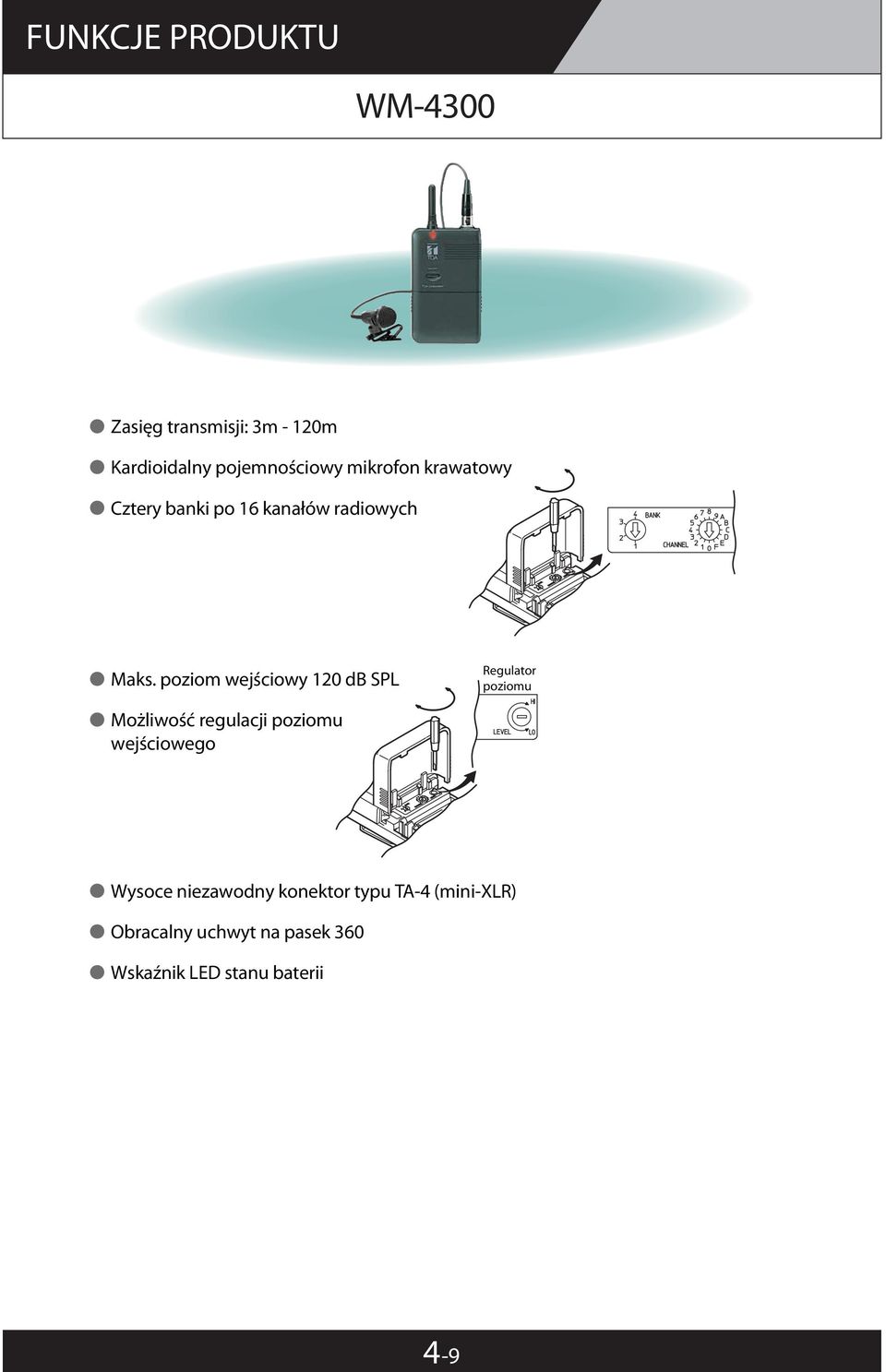

20 FUNKCJE PRODUKTU WM-4300 Zasięg transmisji: 3m - 120m Kardioidalny pojemnościowy mikrofon krawatowy Cztery banki po 16 kanałów radiowych Maks. poziom wejściowy 120 db SPL Regulator poziomu Możliwość regulacji poziomu wejściowego Wysoce niezawodny konektor typu TA-4 (mini-xlr) Obracalny uchwyt na pasek 360 Wskaźnik LED stanu baterii 4-9

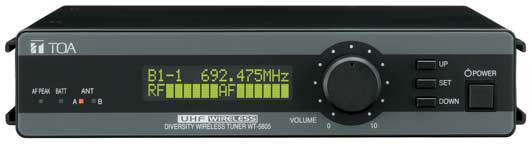

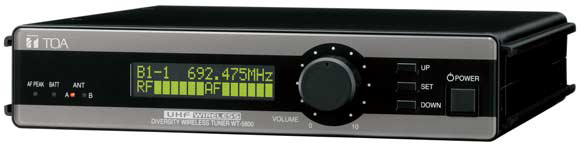

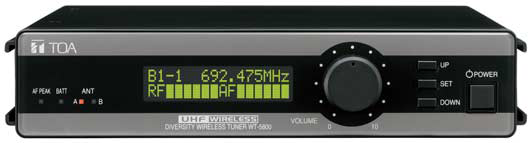

21 FUNKCJE PRODUKTU UH F W IRE LE SS V OL 10 S ET DOW P OWE R AF P E AK B T ANT A B UHF WIR E LE S S V OL 10 S E T DOW P OWE R UHF W IR E LE S S V OL 10 S E T DOW P OWE R WT-5800 Zamknięta pętla fazowa PLL Cztery banki po 16 kanałów radiowych Technologia True Diversity Odbiornik podwójno-superheterodynowy Dwuliniowy wyświetlacz LCD Funkcja automatycznego miksowania wejść audio Funkcja blokady szumów SQUELCH Funkcja wyszukiwania dostępnych częstotliwości Kompaktowe rozmiary (pół szerokości rack 19 1U) AF P E AK B T ANT A B WT-5800 AF P E AK B T ANT A B WT-5800 DIVERSITY WIRELE SS T UNE R W T DIVERSITY W IR EL ESS TUNER W T-5800 WT-5800 DIV E R S ITY WIRE LE SS T UN E R WT MB-WT4 MB-WT3 6-segmentowy miernik poziomu sygnału audio oraz możliwość jego regulacji Układ kompandera minimalizujący szkodliwy wpływ tła akustycznego Wyjście sygnału antenowgo Para anten drucianych Wskaźnik stanu baterii mikrofonu bezprzewodowego (świeci się gdy niski) 4-10

22 UHF WIR E LE S S V OL 10 S E T DOW P OWE R UHF WIR E LE S S V OL 10 S E T DOW P OWE R UHF W IR E LE S S V OL 10 S E T DOW P OWE R FUNKCJE PRODUKTU WT-5805 Zamknięta pętla fazowa PLL Cztery banki po 16 kanałów radiowych Technologia TOA Space Diversity Odbiornik podwójno-superheterodynowy Dwuliniowy wyświetlacz LCD Funkcja automatycznego miksowania wejśc audio Funkcja blokady szumów SQUELCH Funkcja wyszukiwania dostępnych częstotliwości Kompaktowe rozmiary (pół szerokosci rack 19 1U) WT-5805 WT-5805 AF P E AK B T T ANT A B AF P E AK B T ANT A B DIVERS ITY WIRELESS T UNE R WT DIVERSITY WIRELE SS TUNE R WT WT-5805 AF P E AK B T T ANT A B DIV E R S IT Y W IRE LE SS T UNE R WT MB-WT4 MB-WT3 6-segmentowy miernik poziomu sygnału audio oraz możliwośc jego regulacji Układ kompandera minimalizujący szkodliwy wpływ tła akustycznego Para anten drucianych Wskaźnik stanu baterii mikrofonu bezprzewodowego (świeci się gdy niski) 4-11

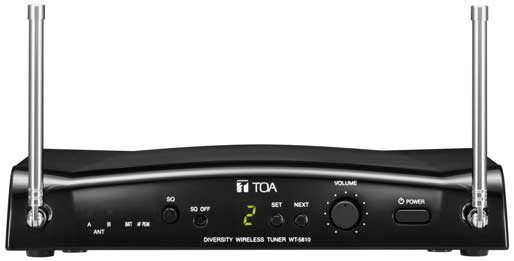

23 FUNKCJE PRODUKTU WT-5810 Zamknięta pętla fazowa PLL Wybór spośród16 kanałów radiowych Technologia TOA Space Diversity Odbiornik podwójno-superheterodynowy Funkcja automatycznego miksowania wejśc audio Funkcja blokady szumów SQUELCH Funkcja wyszukiwania dostępnych częstotliwości Kompaktowych rozmiarów system przenośny Układ kompandera minimalizujący szkodliwy wpływ tła akustycznego Para anten drążkowych Zbalansowane wyjście na konektorze XLR oraz Phone Jack Wskaźnik stanu baterii mikrofonu bezprzewodowego (świeci się gdy niski) 4-12

24 FUNKCJE PRODUKTU WD pary wejść antenowych oraz 4 dystrybucyjne pary wyjść antenowych Sygnał z pary wejść antenowych jest sumowany w jednym kanale (A lub B), co pozwala stosować urządzenie w aplikacjach wielkopowierzchniowych Dostarcza zasilanie do anten aktywnych Kompaktowe rozmiary (1U rack 19 ) YW-4500 YW-4500 YW-4500 YW-4500 WD-4800 Podłączone do pary wejść w panelu przednim 120V/230V 50/60Hz 0.25A/0.15A VOLTAGE SELECT TUNER POWER SPLY 13V 250 ma ANT INPUT B (75 ) ANT OUTPUT B (75 ) ANT OUTPUT A (75 ) ANT INPUT A (75 ) 120V 230V ANTENNA DISTRIBUTOR WD-4800 ENGINEERED IN JAPAN ASSEMBLED IN TAIWAN WT-5805 WT-5805 WT-5805 WT

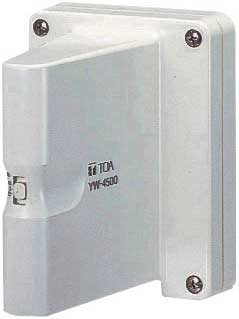

25 FUNKCJE PRODUKTU YW-4500 Antena dipolowa UHF do zastosowań zewnętrznych Przeznaczona do montażu ściennego Zasilana z odbiornika (WT-5800, WT-5805, WD-4800) lub rozdzielacza antenowego za pośrednictwem przewodu koncentrycznego Wbudowany wzmacniacz sygnału antenowego Regulator umożliwiający ograniczenie wpływu szumów i interferencji Rodzaj przewodu R G -6/U R G -11/U Średnica przewodu 8.4mm 10.3mm Długość przewodu 35m 50m 4-14

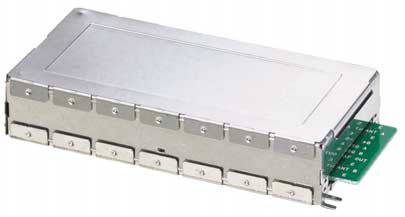

26 FUNKCJE PRODUKTU WTU-4800 Moduł odbiornika podwójno superheterodynowego PLL Zaprojektowany do wykorzystania w systemach UHF Funkcja blokady szumów SQUELCH Wbudowany układ kompandera umożliwiający ograniczenie wpływu tła akustycznego Kompaktowe rozmiary 4-15

27 FUNKCJE PRODUKTU WT-4820 Wybór z 16 kanałów radiowych Możliwość kaskadowego podawania sygnału radiowego (do dwóch kolejnych odbiorników WT-4820 równolegle) Funkcja automatycznego miksowania wejść Dostęp do modułów odbiornika WT-4800 możliwy jest również z przodu, gdy urządzenie zamontowane jest w rack (możliwość otworzenia obudowy) Technologia TOA Space Diversity Niezależne wyjścia audio oraz wyjście MIX Para anten drucianych Kompaktowe rozmiary Wejście antenowe umożliwiające wykorzystanie zewnętrznej anteny Standardowa antena or Antena odbiorcza typu YW-4500 (opcja) Standardowa antena or Antena odbiorcza typu YW-4500 (opcja) Adapter AC-DC ANT B DC IN OUTP UT -20dBV/600 (+6dBV Max) MIX IN -20dBV/10k ANT A jednostka WT-4820 nr 1 2 MIX/1 IN OUT IN 12-18V 250mA(max) (UNBALANCED) MIX 1 SELECTOR (BALANCED) HOT COLD ANT B DC IN OUTP UT -20dBV/600 (+6dBV Max) MIX IN -20dBV/10k ANT A jednostka WT-4820 nr 2 2 MIX/1 IN OUT IN Adapter AC-DC 12-18V 250mA(max) (UNBALANCED) MIX 1 SELECTOR (BALANCED) HOT COLD Podłączyć do wejścia liniowego miksera 4 16

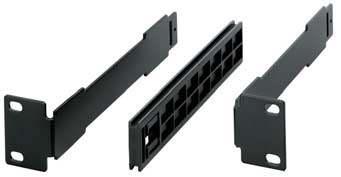

28 UHF WIR E LE S S V OL 10 SE T DOW P OWE R UHF WIR E LE S S V OL 10 S E T UHF WIRELE SS V OL 10 S ET DOW PO WE R FUNKCJE PRODUKTU MB-WT3/MB-WT4 WT-5800/5805 AF PEAK BTT ANT A B DIVERSITY WIR ELE SS TUNER WT MB-WT3 WT-5800/5805 AF PEAK BTT ANT A B DIVE RS ITY WIRELESS TUNER WT DOW PO WE R WT-5800/5805 AF P E AK BT T ANT A B DIVE R S ITY WIRE LE SS TUNE R W T-5800 MB-WT4 4-17

29 UWAGI DO INSTALACJI 5 Produkty różnych serii do wspólnego wykorzystywania Nadajnik bezprzewodowy WM-4200 WM-4210 WM-4220 WM-4300 WM-4310 WM-4310H WM-4310A Nadajnik bezprzewodowy WM-5220 WM-5320 WM-5320H WM-5320A Kompatybilne Pierwotne serie WM-4200 Nowe produkty WM-4200 WM-4210 WM-4210 WM-4220 WM-4220 WM-4300 WM-4300 WM-4310 WM-4310H WM-4310A WT-4800 WT-4810 Odbiornik bezprzewodowy Odbiornik bezprzewodowy WT-4820 (WTU-4800) WT-4820 (WTU-4800) WM-5220 WT-4800 WT-5800 WM-5320 WT-4810 WT-5805 WM-5320H WT-4820 (WTU-4800) WT-5810 WM-5320A WT-5800 WT-5805 WT-5810 WD-4800 WD-4800

30 TABLICE CZĘSTOTLIWOŚCI Zestawienie kanałów Dla Ameryki Północnej BANK 1 KANAŁ A B C D E F A01 B Dla Ameryki Północnej BANK 1 KANAŁ A B C D E F E 01 F * WM-4210/4220, WT-4820/5810 oraz WTU-4800 wykorzystują wyłącznie częstotliwości dostępne w ramach BANK

31 TABLICE CZĘSTOTLIWOŚCI Zestawienie kanałów Dla Europy i Chin KANAŁ BANK A B C D E F C 01 Dla Europy D Dla Niemiec BANK 1 KANAŁ A B C D E F Dla Francji C 06 C * WM-4210/4220, WT-4820/5810 oraz WTU-4800 wykorzystują wyłącznie częstotliwości dostępne w ramach BANK

32 TABLICE CZĘSTOTLIWOŚCI Zestawienie kanałów Dla Wielkiej Brytanii D02 BANK KANAŁ A B C D E F Dla krajów skandynawskich D03 D04 D05 BANK KANAŁ A B C D E F * WM-4210/4220, WT-4820/5810 oraz WTU-4800 wykorzystują wyłącznie częstotliwości dostępne w ramach BANK
