1 Instrukcja użytkownika Trantec S4.4 SPIS TREŚCI 1. UWAGI ODNOŚNIE BEZPIECZEŃSTWA OPIS OGÓLNY WYGLĄD I FUNKCJE ODBIORNIKA WYGLĄD I FUKCJE MIKROFONU WYGLĄD I FUNKCJE NADAJNIKA USTAWIENIA OGÓLNE, WSKAZÓWKI ODNOŚNIE DZIAŁANIA, WYKRYWANIE BŁĘDÓW 7 7. WYKRYWANIE AWARII OPIS KOMPONENTÓW SYSTEMU 8 8. SPECYFIKACJE... 9 Dziękujemy za zakup systemu S4.4 marki Trantec. Zapoznanie się z treści poniższej instrukcji zapewni długie i bezproblemowe wykorzystywanie produktu. 1

2 1. UWAGI ODNOŚNIE BEZPIECZEŃSTWA Dziękujemy za zakup systemu bezprzewodowego marki Trantec. Zapoznanie się z treścią poniższej instrukcji zapewni długie i bezproblemowe wykorzystywanie produktu. Proszę dokładnie przeczytać instrukcję przed rozpoczęciem użytkowania urządzenia. Proszę przestrzegać zasad bezpieczeństwa i zaleceń przedstawionych w poniższej instrukcji Proszę również o zachowanie poniższej instrukcji w trakcie użytkowania urządzenia Upewnij się, że przestrzegasz poniższych wskazówek: Unikaj przechowywania jednostki w miejscach narażonych na bezpośredni kontakt ze słońcem, wysoką temperaturą, a także w pobliżu grzejników, pieców i innych źródeł ciepła Jeśli urządzenie nie pozostaje w użyciu przez dłuższy okres należy wyjąć z niego baterie, aby zapobiec wyciekowi toksycznych substancji mogących mieć negatywny wpływ na środowisko lub zaszkodzić osobie obsługującej W celu czyszczenia zawsze używaj suchej ściereczki. Jeśli urządzenie jest bardzo zabrudzone możesz je wyczyścić ściereczką delikatnie zwilżoną neutralnym środkiem czyszczącym. Nigdy nie stosuj benzyny, rozpuszczalnika i innych środków chemicznych. Nie pozostawiaj urządzenia w miejscach narażonych na nadmierną wilgotność Zawsze używaj tylko dedykowanego zasilacza dostarczonego w zestawie Nigdy samodzielnie nie otwieraj obudowy urządzenia i nie dokonuj w nim jakichkolwiek zmian lub napraw, lecz zawsze w razie jakichkolwiek awarii kontaktuj się z najbliższym dystrybutorem TOA 2. OPIS OGÓLNY S4.4 to wysoce niezawodny i prosty w obsłudze system, gotowy do użycia natychmiast po rozpakowaniu. Cechy: możliwość wykorzystania jednego z czterech wzajemnie niezakłócających się kanałów technika odbioru Space Diversity minimalizująca zaniki sygnałów możliwość dostosowywania poziomu wyjściowego regulowana zarówno dla wyjścia Jack oraz XLR regulacja poziomu redukcji squelch Zestaw dostępny jest w jednym z dwóch wariantów: z mikrofonem handheld S4.4-HDX lub też nadajnikiem osobistym bodypack S4.4-BTX. 2

3 Zestaw z nadajnikiem doręcznym zalecany jest głównie do aplikacji wokalnych. Załączony mikrofon posiada dynamiczną kapsułę o charakterystyce kardioidalnej. Zestaw z nadajnikiem osobistym dedykowany jest do aplikacji scenicznych, teatralnych i wszelkiego rodzaju zastosowań wymagających od użytkownika dużej swobody ruchów. W zestawie z nadajnikiem załączony jest kompaktowy mikrofon krawatowy. Możliwe jest również wykorzystanie innego mikrofonu bądź bezpośrednie podłączenie do urządzenia instrumentów muzycznych do systemu tj. np. gitara etc. 3. WYGLĄD I FUNKCJE ODBIORNIKA OPIS DZIAŁANIA 1. Podłącz wtyk zasilający w gniazdo zasilacza na ulokowane na tylnym panelu odbiornika (ilustracja powyżej) i oczekuj zapalenia się zielonej diody sygnalizującej gotowość do pracy. 2. Aby zapewnić najlepszą jakość odbioru upewnij się, że obydwie anteny ustawione są w pozycjach tworzących literę V (ilustracja powyżej). Nie należy umieszczać żadnych metalowych obiektów w polu ścieżki transmisyjnej. 3. Ustaw pokrętło AF w środkowej pozycji, a następnie połącz wyjście audio (Jack lub XLR) z wejściem konsoli miksującej lub wzmacniacza. 4. Przy użyciu załączonego w zestawie śrubokręta ustaw umieszczony w panelu tylnym odbiornika selektor kanału w pozycji, która korespondującej z ustawieniami na sparowanym z 3

4 nim nadajniku. Możesz wybrać jeden z czterech kanałów. (Urządzenie fabrycznie ustawione jest na kanale 1). 4. WYGLĄD I FUNKCJE MIKROFONU Instalacja baterii 1. Obróć pierścień blokujący mikrofonu w kierunku przedstawionym na ilustracji i delikatnym ruchem przesuń w dół obudowę mikrofonu. 2. Umieść w przegrodzie alkaliczną baterię 9V zgodnie z jej polaryzacją. 3. Delikatnie przesuń w górę obudowę mikrofonu. Uwaga: Jeśli podczas tej czynności zapali się czerwona dioda, oznacza to, iż bateria jest słaba i należy ją wymienić. WYBÓR KANAŁÓW (przy pomocy małego śrubokrętu) 1. Upewnij się, że nadajnik jest wyłączony. 2. Przy pomocy śrubokrętu ustaw selektor w pozycji korespondującej z ustawieniami na odbiorniku. Możliwość wyboru 4 kanałów. Fabrycznie jednostka ustawiona jest na kanale 1. UWAGA: Zmiana kanału na inny możliwa jest dopiero po wyłączeniu a następnie ponownym włączeniu urządzenia. 4

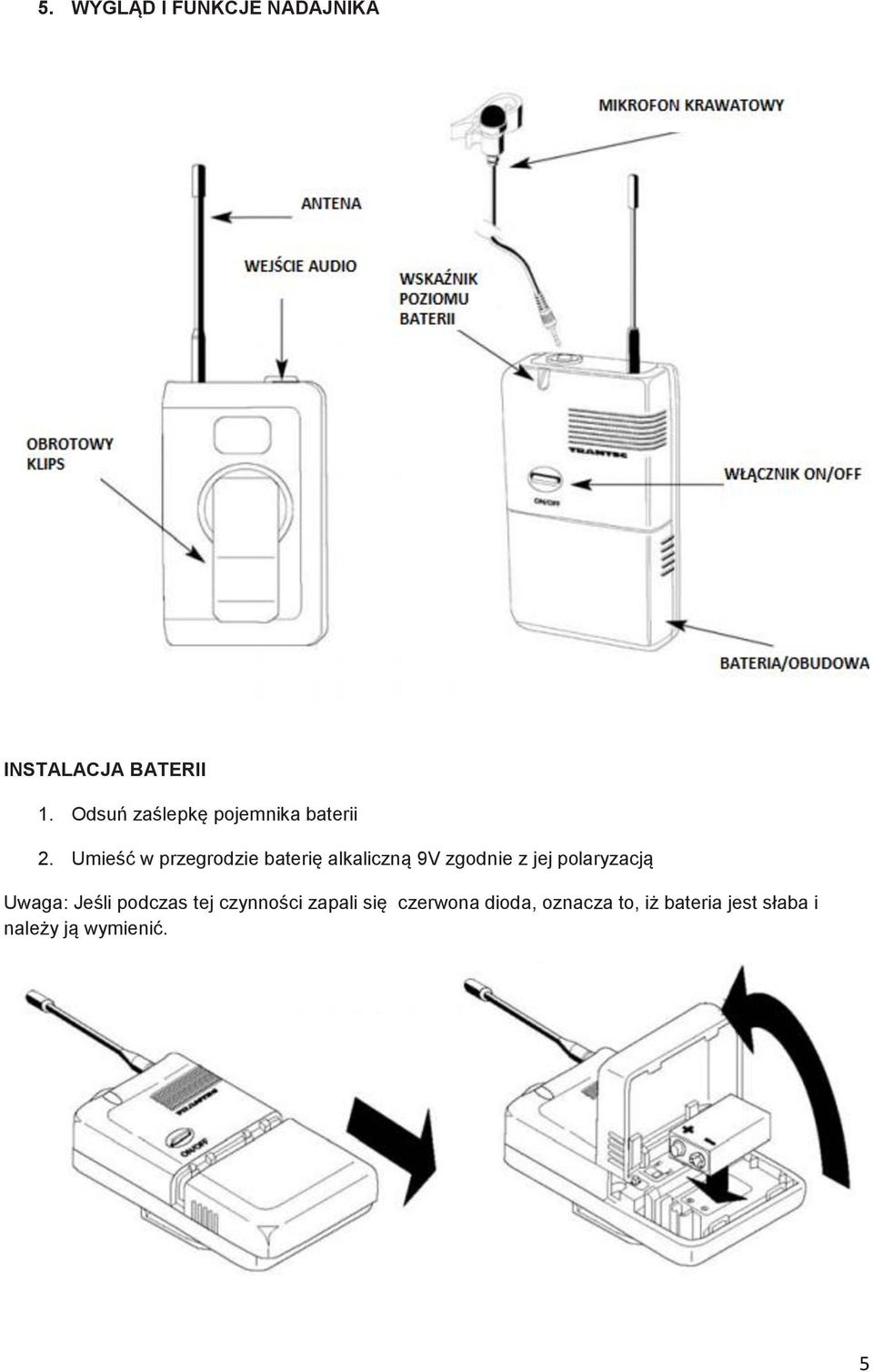

5 5. WYGLĄD I FUNKCJE NADAJNIKA INSTALACJA BATERII 1. Odsuń zaślepkę pojemnika baterii 2. Umieść w przegrodzie baterię alkaliczną 9V zgodnie z jej polaryzacją Uwaga: Jeśli podczas tej czynności zapali się czerwona dioda, oznacza to, iż bateria jest słaba i należy ją wymienić. 5

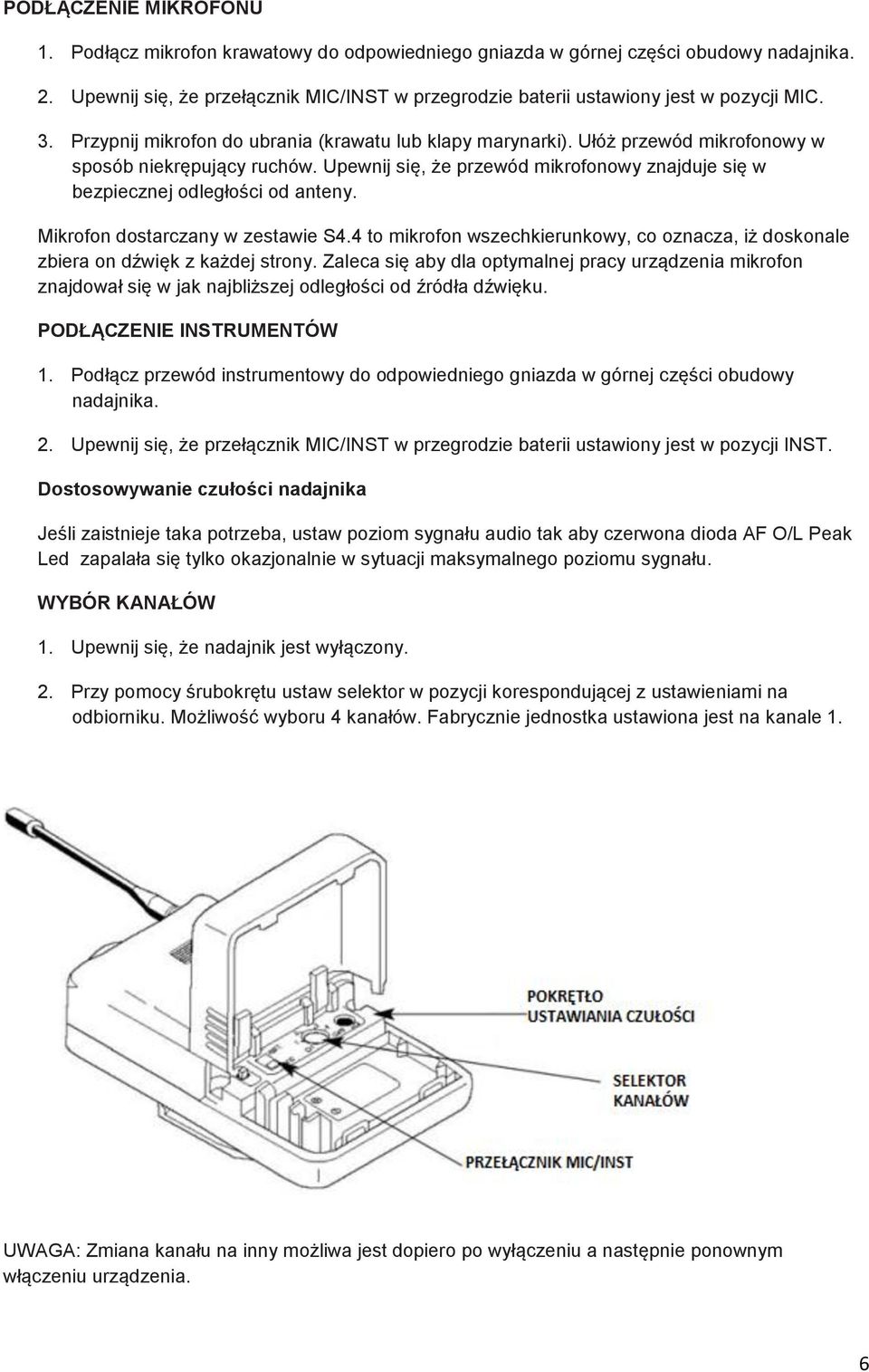

6 PODŁĄCZENIE MIKROFONU 1. Podłącz mikrofon krawatowy do odpowiedniego gniazda w górnej części obudowy nadajnika. 2. Upewnij się, że przełącznik MIC/INST w przegrodzie baterii ustawiony jest w pozycji MIC. 3. Przypnij mikrofon do ubrania (krawatu lub klapy marynarki). Ułóż przewód mikrofonowy w sposób niekrępujący ruchów. Upewnij się, że przewód mikrofonowy znajduje się w bezpiecznej odległości od anteny. Mikrofon dostarczany w zestawie S4.4 to mikrofon wszechkierunkowy, co oznacza, iż doskonale zbiera on dźwięk z każdej strony. Zaleca się aby dla optymalnej pracy urządzenia mikrofon znajdował się w jak najbliższej odległości od źródła dźwięku. PODŁĄCZENIE INSTRUMENTÓW 1. Podłącz przewód instrumentowy do odpowiedniego gniazda w górnej części obudowy nadajnika. 2. Upewnij się, że przełącznik MIC/INST w przegrodzie baterii ustawiony jest w pozycji INST. Dostosowywanie czułości nadajnika Jeśli zaistnieje taka potrzeba, ustaw poziom sygnału audio tak aby czerwona dioda AF O/L Peak Led zapalała się tylko okazjonalnie w sytuacji maksymalnego poziomu sygnału. WYBÓR KANAŁÓW 1. Upewnij się, że nadajnik jest wyłączony. 2. Przy pomocy śrubokrętu ustaw selektor w pozycji korespondującej z ustawieniami na odbiorniku. Możliwość wyboru 4 kanałów. Fabrycznie jednostka ustawiona jest na kanale 1. UWAGA: Zmiana kanału na inny możliwa jest dopiero po wyłączeniu a następnie ponownym włączeniu urządzenia. 6

7 6. USTAWIENIA OGÓLNE, WSKAZÓWKI ODNOŚNIE DZIAŁANIA 1. Zasięg Aby zmaksymalizować zasięg działania urządzenia ( około 100m) zaleca się postępować zgodnie z poniższymi wskazówkami. a) Upewnij się, że w polu pomiędzy nadajnikiem i odbiornikiem nie znajdują się żadnego rodzaju przedmioty mogące generować zakłócenia. Zaleca się aby na trasie połączeniowej unikać betonowych ścian, dużych metalowych przedmiotów i innych przeszkód mogących powodować zakłócenia transmisji. b) Upewnij się, że nadajnik zawsze znajduje się w odległości przynajmniej 3 metrów od odbiornika. c) Przeprowadź test jakości połączenia przenosząc nadajnik w pożądane miejsce nieprzerwanie monitorując przy tym poziom sygnału RF pod kątem jego jakości i siły. Najlepszy odbiór zapewniony jest, gdy wszystkie 4 diody sygnalizacji sygnału RF są zapalone. d) Nigdy nie umieszczaj anteny transmisyjnej w bezpośrednim kontakcie z ciałem lub ręką. Takie działanie znacznie wpłynie na obniżenie zasięgu pracy urządzenia. 2. Praca wielokanałowa a) Upewnij się, że każdemu systemowi przypisany jest inny kanał pracy. Wybór kanałów został opisany powyżej. Ważne aby każdy zestaw nadajnik/odbiornik sparowany był na własnym kanale pracy. UWAGA: Zmiana kanału na inny możliwa jest dopiero po wyłączeniu a następnie ponownym włączeniu urządzenia. b) Upewnij się, że odbiorniki są położone w odpowiednich odstępach względem siebie lecz nigdy nie w ustawieniu jedno na drugim. Takie ustawienie mogłoby powodować zakłócenia w pracy anten. c) Nadajniki powinny znajdować się w odległości około 0,5m od siebie podczas pracy. UWAGA: Trantec nie gwarantuje wielokanałowej pracy urządzeń w przypadku łączenia ich z innymi produktami/markami niż Trantec lub TOA Electronics. 3. Regulacja Squelch/Ustawienia RSSI System S4.4 posiada na tylnym panelu dwa potencjometry regulacji poziomu wyjściowego oraz poziomu redukcji squelch, który umożliwia redukcję wpływu szumów otoczenia oraz niepożądanych sygnałów radiowych mogących zaburzać pracę urządzenia. Postępuj zgodnie z poniższymi wskazówkami aby przeprowadzić regulację: a) Wyłącz nadajnik i obserwuj, czy diody sygnału radiowego RF na odbiorniku będą się zapalały, co koresponduje z odbieraniem przez urządzenie sygnałów niepożądanych. 7

8 a. Przekręcaj potencjometr regulacji squelch zgodnie z ruchem wskazówek zegara do momentu aż zakłócenia znikną. W skrajnych przypadkach całkowite wykluczenie występowania interferencji może być niemożliwe i wówczas zalecana jest zmiana kanału na inny. UWAGA: Regulacja squelch wpływa na zasięg działania systemu. W przypadku gdy poziom redukcji squelch ustawiony jest w pozycji maksymalnej, zasięg systemu znacznie słabnie. 4. Regulacja poziomu sygnału odbiornika Wzmocnienie sygnału może być regulowane w sposób ciągły od poziomem sygnału mikrofonowego do poziomu liniowego. Dobranie zbyt wysokiego poziomu sygnału będzie skutkować zniekształceniem dźwięku. Jeśli poziom sygnału będzie zbyt niski w rezultacie zwiększy to słyszalność szumu. Dostosuj tą siłę wzmocnienia tak, aby uzyskać najlepszą jakość sygnału. 5. Informacje o baterii Urządzenie może pracować przy wykorzystaniu pojedynczej baterii alkalicznej 9V. Jeśli decydujesz się na zastosowanie baterii akumulatorowej, pamiętaj, że niektóre z nich są większych rozmiarów niż standardowe baterie i mogą nie mieścić się w przegrodzie baterii. Wprowadzenie ich tam na siłę może spowodować pęknięcie baterii i wyciek szkodliwych substancji. 6. Wskaźnik poziomu baterii na nadajnikach Szacowany czas pracy nadajników przy użyciu baterii alkalicznych wynosi 10 godzin. Kiedy dioda baterii zgaśnie należy niezwłocznie wymienić baterię. 7. Wykrywanie awarii W przypadku wystąpienia awarii zapoznaj się z poniższymi wskazówkami. 1. Brak sygnału RF a) Czy nadajnik i odbiornik pracują na tym samym kanale? b) Czy nadajnik posiada sprawną baterię i dioda poziomu baterii świeci się? 2. Brak sygnału audio a) Czy regulacja poziomu sygnału odbiornika jest ustawiona poprawnie? b) Czy regulacja poziomu squelch jest poprawnie ustawiona (zazwyczaj w pozycji środkowej) c) Czy przełącznik MIC/INST znajduje się we właściwym położeniu? 8. KOMPONENTY SYSTEMU S.4.4L system z mikrofonem krawatowym S4.4-RX Odbiornik S4.4 LTX Nadajnik osobisty 8

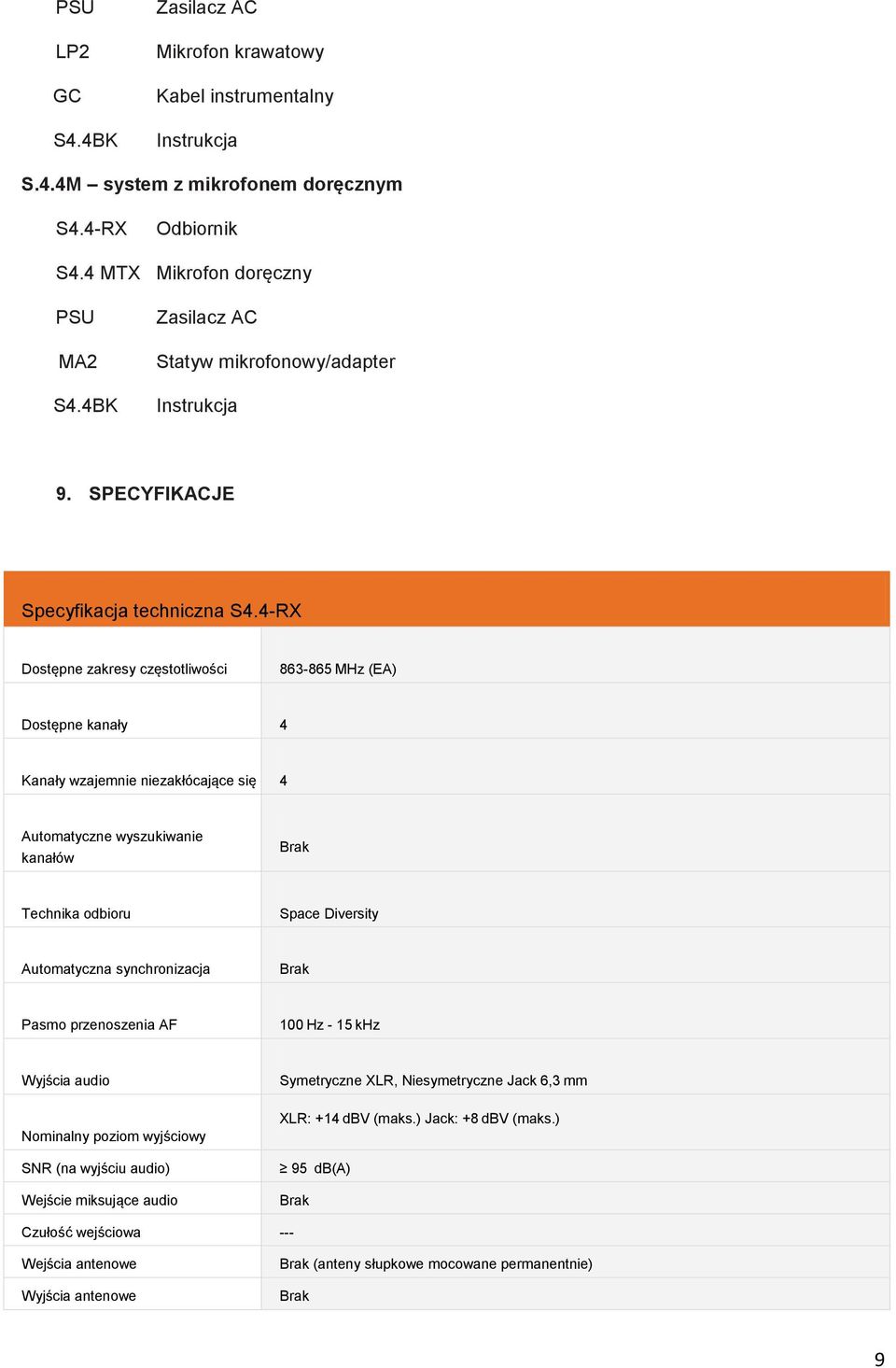

9 PSU LP2 GC S4.4BK Zasilacz AC Mikrofon krawatowy Kabel instrumentalny Instrukcja S.4.4M system z mikrofonem doręcznym S4.4-RX Odbiornik S4.4 MTX Mikrofon doręczny PSU MA2 S4.4BK Zasilacz AC Statyw mikrofonowy/adapter Instrukcja 9. SPECYFIKACJE Specyfikacja techniczna S4.4-RX Dostępne zakresy częstotliwości MHz (EA) Dostępne kanały 4 Kanały wzajemnie niezakłócające się 4 Automatyczne wyszukiwanie kanałów Brak Technika odbioru Space Diversity Automatyczna synchronizacja Brak Pasmo przenoszenia AF 100 Hz - 15 khz Wyjścia audio Nominalny poziom wyjściowy SNR (na wyjściu audio) Wejście miksujące audio Symetryczne XLR, Niesymetryczne Jack 6,3 mm XLR: +14 dbv (maks.) Jack: +8 dbv (maks.) 95 db(a) Brak Czułość wejściowa --- Wejścia antenowe Wyjścia antenowe Brak (anteny słupkowe mocowane permanentnie) Brak 9

10 Specyfikacja techniczna S4.4-RX Zasilanie 100 ma, 12 V DC Dopuszczalna temperatura pracy C Wymiary Waga Wykonanie Cechy dodatkowe mm (Sz W G) 580 g Metalowa obudowa z elementami tworzyw sztucznych Regulacja poziomu wyjściowego, diody sygnalizacji stanu, 3-stopniowa redukcja szumów squelch Akcesoria załączone w zestawie --- Specyfikacja techniczna S4.4-HDX Dostępne zakresy częstotliwości MHz (EA) Dostępne kanały 4 Moc nadajnika RF 10 mw ERP Rodzaj przetwornika Dynamiczny Charakterystyka kierunkowa Kardioidalna Pasmo przenoszenia AF 80 Hz - 16 khz Maksymalny poziom dźwięku Zasilanie 1 x Bateria 9V Szacowany czas pracy 10 h Dopuszczalna temperatura pracy C Wymiary mm (ø Dł.) Waga 220 g Wykonanie Tworzywo sztuczne Cechy dodatkowe Diody sygnalizacyjne: stanu baterii i załączenia, wbudowana antena Akcesoria załączone w zestawie Uchwyt do montażu na statywie 10

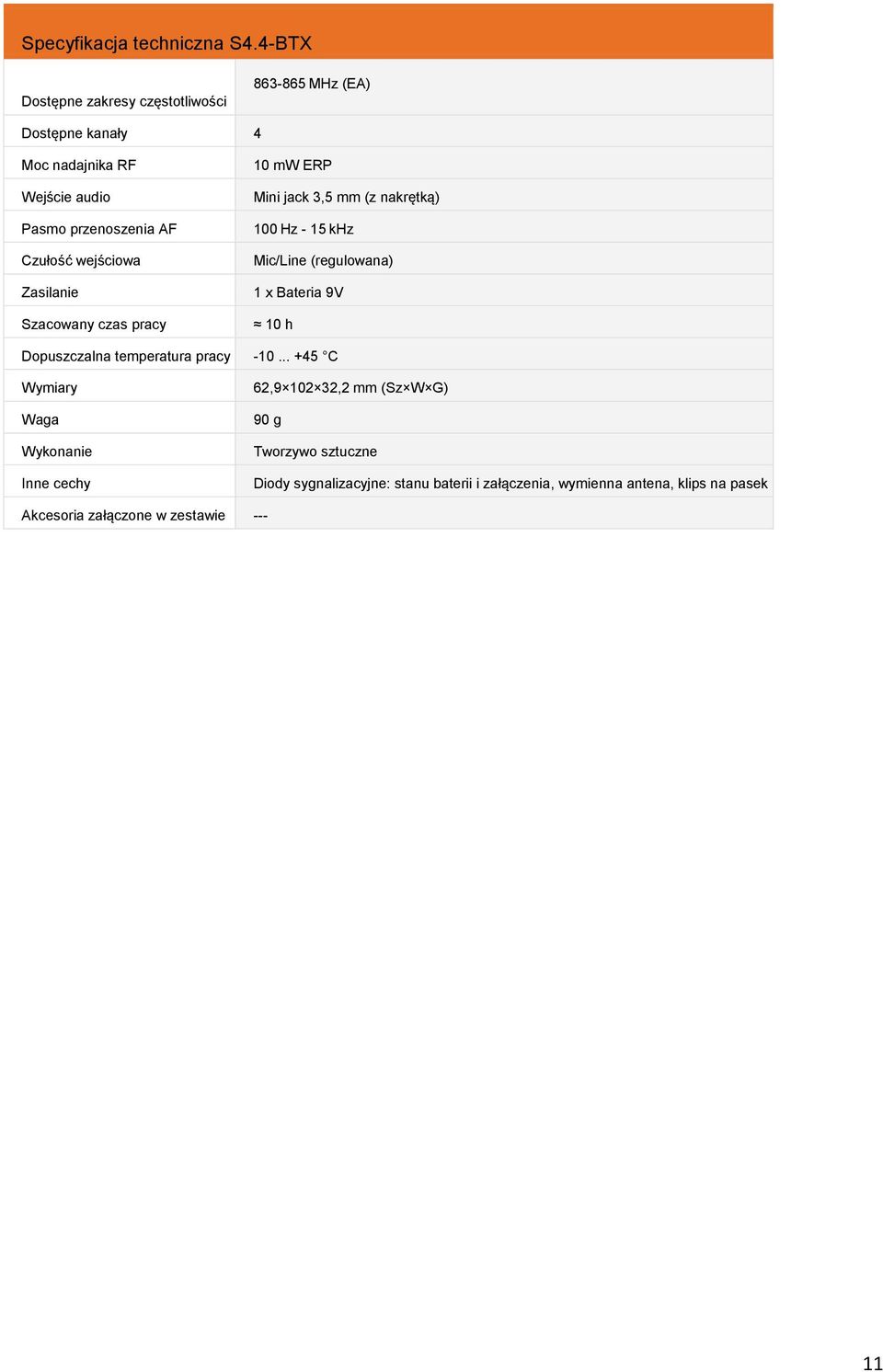

11 Specyfikacja techniczna S4.4-BTX Dostępne zakresy częstotliwości MHz (EA) Dostępne kanały 4 Moc nadajnika RF Wejście audio Pasmo przenoszenia AF Czułość wejściowa Zasilanie Szacowany czas pracy 10 mw ERP Mini jack 3,5 mm (z nakrętką) 100 Hz - 15 khz Mic/Line (regulowana) 1 x Bateria 9V 10 h Dopuszczalna temperatura pracy C Wymiary Waga Wykonanie Inne cechy 62, ,2 mm (Sz W G) 90 g Tworzywo sztuczne Diody sygnalizacyjne: stanu baterii i załączenia, wymienna antena, klips na pasek Akcesoria załączone w zestawie
