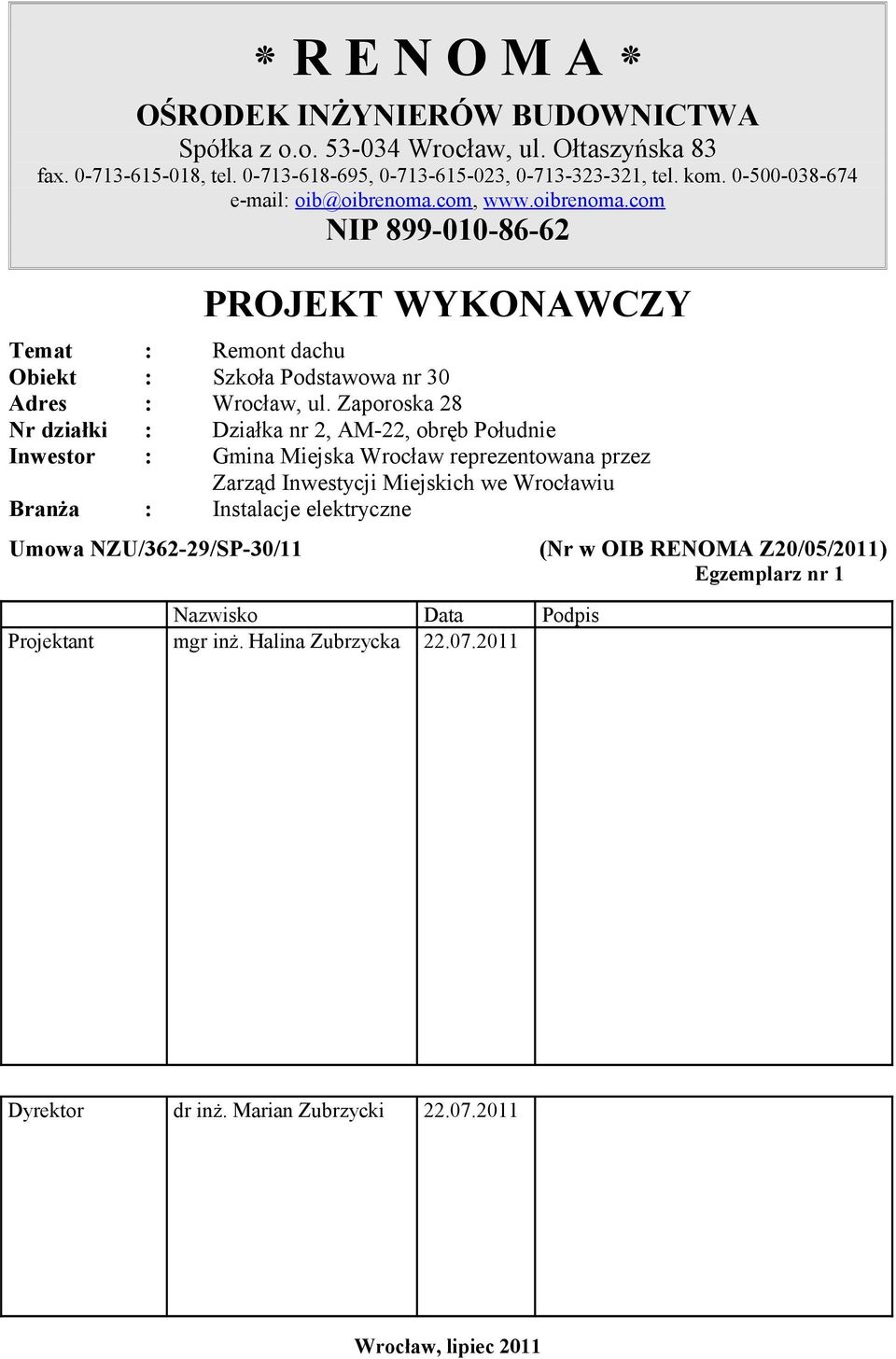

1 R E N O M A OŚRODEK INŻYNIERÓW BUDOWNICTWA Spóka z o.o Wrocaw, ul. Otaszyńska 83 fax , tel , , , tel. kom oib@oibrenoma.com, NIP PROJEKT WYKONAWCZY Temat : Remont dachu Obiekt : Szkoa Podstawowa nr 30 Adres : Wrocaw, ul. Zaporoska 28 Nr dziaki : Dziaka nr 2, AM-22, obrb Poudnie Inwestor : Gmina Miejska Wrocaw reprezentowana przez Zarząd Inwestycji Miejskich we Wrocawiu Brana : Instalacje elektryczne Umowa NZU/362-29/SP-30/11 Nazwisko Data Podpis Projektant mgr in. Halina Zubrzycka (Nr w OIB RENOMA Z20/05/2011) Egzemplarz nr 1 Dyrektor dr in. Marian Zubrzycki Wrocaw, lipiec 2011

Zaporoska 28 Nr dziaki : Dziaka nr 2, AM-22, obrb Poudnie Inwestor : Gmina Miejska Wrocaw reprezentowana przez Zarząd Inwestycji Miejskich we Wrocawiu Brana : Instalacje

2 ZAWARTOŚĆ OPRACOWANIA - PW I. Opis techniczny 1. Dane ogólne 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Zakres opracowania 2. Dane szczegóowe 2.1. Opis stanu istniejącego 2.2. Instalacja odgromowa projektowana 3. Obliczenia odlegość iglicy odgromowej od wentylatorów 4. Zestawienie materiaów podstawowych II. Zaączniki 1. Protokó z pomiarów rezystancji uziemienia 2. Dobór poziomu ochrony instalacji odgromowej wyniki programu SIRAC III. Rysunki: E-1. Plan instalacji odgromowej

Obliczenia odlegość iglicy odgromowej od wentylatorów 4. Zestawienie materiaów podstawowych II. Zaączniki 1.

3 I. OPIS TECHNICZNY - PW 1. Dane ogólne I.1. Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji odgromowej remontowanego dachu budynku Szkoy Podstawowej nr 30 przy ul. Zaporoskiej 28 we Wrocawiu. I.2. Podstawa opracowania Projekt zosta opracowany na podstawie umowy pomidzy Gminą Miejską Wrocaw dziaającą poprzez Zarząd Inwestycji Miejskich z siedzibą we Wrocawiu przy ul. Januszowickiej nr 15a, a Ośrodkiem Inynierów Budownictwa Renoma Sp. z o.o. Wrocaw ul. Otaszyńska 83. I.3. Zakres opracowania Projekt swym zakresem obejmuje instalacj odgromową budynku, tj: zwody, przewody odprowadzające, przewody uziemiające i uziom. 2. Dane szczegóowe 2.1. Opis stanu istniejącego Budynek Szkoy ma wymiary w rzucie 57,6m i 12,6m, wysokość ok. 11,3m. Dach budynku kryty jest papą. Na budynku znajduje si instalacja odgromowa. Zwody poziome niskie i przewody odprowadzające wykonane są drutem FeZn 6mm. Przewody odprowadzające wykonane są jako naciągowe. Przewody uziemiające wykonane są bednarką FeZn 30x4mm. Zwody i przewody odprowadzające są w zym stanie technicznym i w związku z remontem dachu wykonane bdą nowe. Pomiary rezystancji uziemienia wykonane w lutym 2010 roku wykazują prawidowe wartości (poniej 30 omów) patrz zaącznik nr Instalacja odgromowa projektowana Zgodnie z kalkulatorem IEC do Uproszczonego Oszacowania Ryzyka (SIRAC) ( patrz zaącznik nr 2) przyjto IV poziom ochrony. Dla IV poziomu ochrony wymagane są: - wymiary siatki - max20x20m, - odlegości midzy przewodami odprowadzającymi max 20m, - kąt ochrony dla zwodów pionowych o wysokości do 2m - 78º, do 4,0m - 68 º. UWAGA! Instalacja elektryczna w budynku powinna być wyposaona w ograniczniki przepić. Zwody naley wykonać jako poziome niskie prtem stalowym ocynkowanym 8 mm, przy uyciu typowego osprztu instalacyjnego dla dachów krytych papą. Wszystkie elementy przewodzące znajdujące si na powierzchni lub nad powierzchnią dachu naley poączyć z najbliszym zwodem lub przewodem odprowadzającym w sposób bezpośredni. Dotyczy to midzy innymi: blaszanych kominków wentylacyjnych, obróbek blaszanych attyk, obudów wyazów dachowych itp. Wszystkie nieprzewodzące elementy budowlane znajdujące si nad powierzchnią dachu ( kominy murowane ) naley wyposayć w zwody poziome, pionowe lub mieszane ( poziome + igliczki z drutu) i poączyć z przewodami tworzącymi siatk zwodów na powierzchni dachu.

Januszowickiej nr 15a, a Ośrodkiem Inynierów Budownictwa Renoma Sp. z o.o. Wrocaw ul. Otaszyńska 83.

4 Przy wentylatorach naley zamontować iglic o wysokości zapewniającej kąt ochrony 78º. Przyjto iglice, o wysokości l=2,0m, montowane na kominie lub z podstawą betonową. Odlegość iglicy od wentylatorów powinna wynosić min 40cm. Maszt anteny naley przeduyć, mocując do niego odpowiedniej dugości metalowy prt, który utworzy wraz z masztem wysoki zwód pionowy. Zwód ten poączyć ze zwodami niskimi. Kąt ochrony naley przyjąć 68 º. Metalowe elementy biegnące przy dolnych krawdziach dachu ( rynny) naley równie poączyć ze zwodami. Przewody odprowadzające - naley wykonać drutem FeZn 8 mm jako naciągowe. Zącza kontrolne naley wykonać nowe. Przewody uziemiające - pozostają istniejące. Uziom - pozostaje istniejący. Pomiary Po wykonaniu instalacji naley wykonać pomiary ciągości poączeń czści nadziemnej oraz rezystancji uziemienia. 3. Obliczenia - odlegość iglicy od wentylatorów Zgodnie z PN-EN :2008 Zblienie iglicy odgromowej do urządzenia elektrycznego ( s ) oblicza si wg. wzoru s d d = k i x k c x l / k m k i wspóczynnik zaleny od wybranej klasy LPS ( wg. tablicy nr 10 - k i = 0,04 ) k c - wspóczynnik zaleny od prądu pioruna pynącego w przewodach odprowadzających ( zgodnie z tablicą 11, tablicą C.1 i rysunkiem C.2 k c = 1/2n + 0,1 + 0,2 x 3 c/h = 1/2 x 9 + 0,1 + 0,2 x 3 20/12 = 0,4 ) gdzie: n - cakowita liczba przewodów odprowadzających c - odlegość midzy przewodami odprowadzającymi h - rozpitość (lub wysokość) midzy przewodami otokowymi k m wspóczynnik zaleny od materiau izolacji elektrycznej (wg. tabeli nr 12 - k m = 1,0 dla powietrza, k m = 0,5 dla betonu i cegy) l - dugość mierzona wzdu zwodu lub przewodu odprowadzającego od punktu, w którym jest rozpatrywany odstp izolacyjny, do punktu najbliszego poączenia wyrównawczego ( w metrach). d = k i x k c x l / k m = 0,04 x 0,4 x 20/ 1,0 = 0,32m Zblienie iglicy odgromowej do urządzenia elektrycznego ma być wiksze ni 0,32m. Przyjto 0,4m.

Zwód ten poączyć ze zwodami niskimi. Kąt ochrony naley przyjąć 68 º. Metalowe elementy biegnące przy dolnych krawdziach dachu ( rynny) naley równie poączyć ze zwodami.

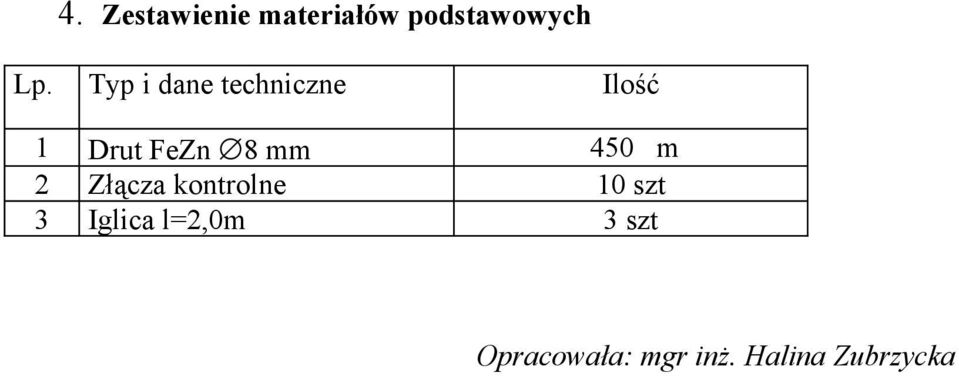

5 4. Zestawienie materiaów podstawowych Lp. Typ i dane techniczne Ilość 1 Drut FeZn 8 mm 450 m 2 Zącza kontrolne 10 szt 3 Iglica l=2,0m 3 szt Opracowaa: mgr in. Halina Zubrzycka

6 Ł ŁĄ Ł ń Ą Ą Ż ą ą ś ą ą ą ą ą Ą Ż ą ą ą ą ą ą ą

7 Ł ś Ł Ł Ę Ę Ź ą ć ść ść ść ó ó ś ó ść ń ś ś Ł Ż ś ą śó ó Ś ą ą ó ó ó ą Ź Ź Ę ń ś ó Ę Ę ń ą Ż ą
