Przedmiar robót Instalacja wodociągowa i kanalizacji sanitarnej

Transkrypt

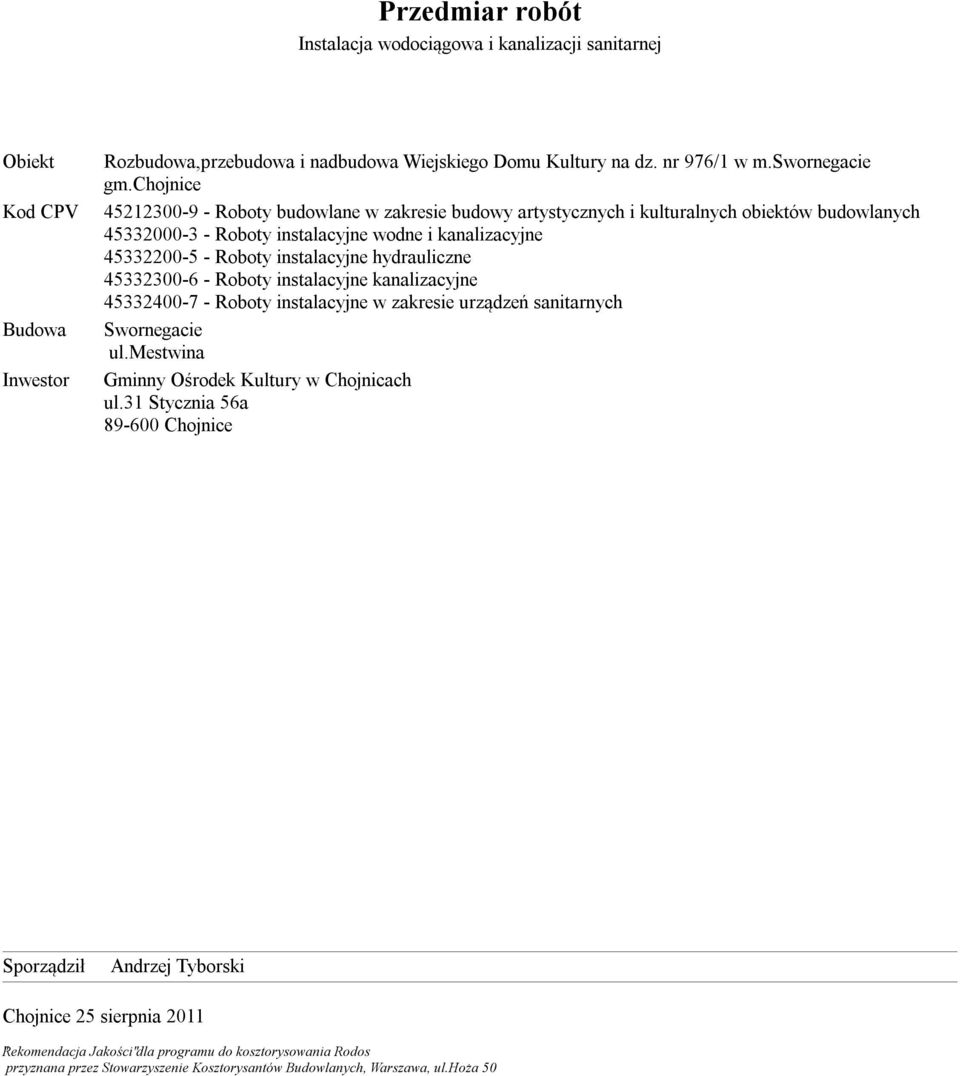

1 Przedmiar robót Instalacja wodociągowa i kanalizacji sanitarnej Obiekt Kod CPV Budowa Inwestor Rozbudowa,przebudowa i nadbudowa Wiejskiego Domu Kultury na dz. nr 976/1 w m.swornegacie gm.chojnice Roboty budowlane w zakresie budowy artystycznych i kulturalnych obiektów budowlanych Roboty instalacyjne wodne i kanalizacyjne Roboty instalacyjne hydrauliczne Roboty instalacyjne kanalizacyjne Roboty instalacyjne w zakresie urządzeń sanitarnych Swornegacie ul.mestwina Gminny Ośrodek Kultury w Chojnicach ul.31 Stycznia 56a Chojnice Sporządził Andrzej Tyborski Chojnice 25 sierpnia 2011 "Rekomendacja Jakości"dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

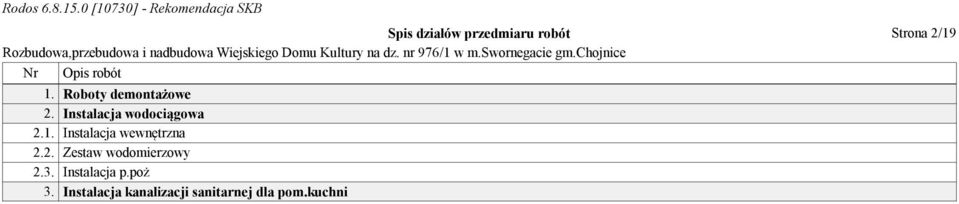

2 Spis działów przedmiaru robót Strona 2/19 Nr Opis robót 1. Roboty demontażowe 2. Instalacja wodociągowa 2.1. Instalacja wewnętrzna 2.2. Zestaw wodomierzowy 2.3. Instalacja p.poż 3. Instalacja kanalizacji sanitarnej dla pom.kuchni

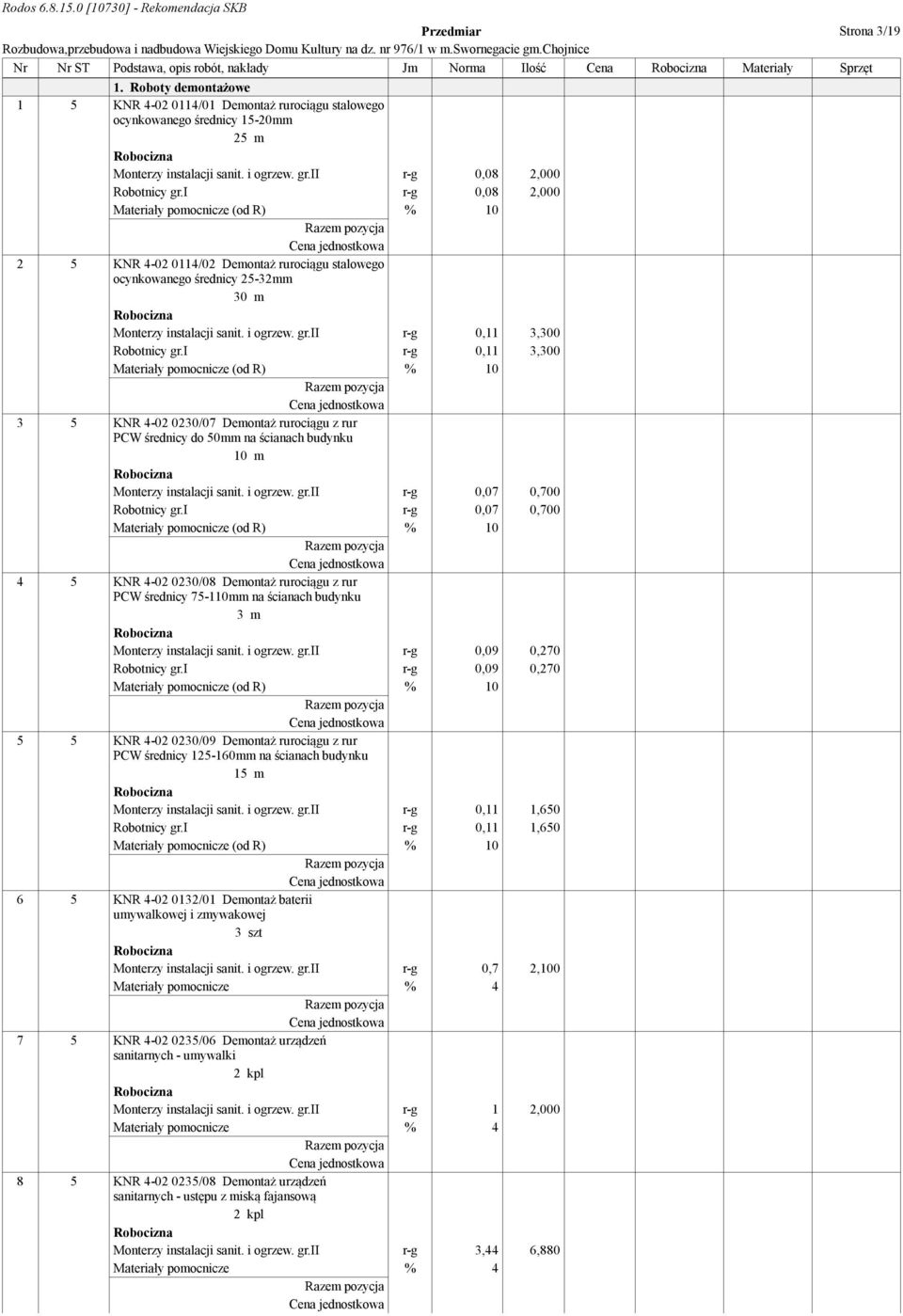

3 Przedmiar Strona 3/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena 1. Roboty demontażowe 1 5 KNR /01 Demontaż rurociągu stalowego ocynkowanego średnicy 15-20mm 25 m Monterzy instalacji sanit. i ogrzew. gr.ii r-g 0,08 2,000 Robotnicy gr.i r-g 0,08 2,000 pomocnicze (od R) % KNR /02 Demontaż rurociągu stalowego ocynkowanego średnicy 25-32mm 30 m Monterzy instalacji sanit. i ogrzew. gr.ii r-g 0,11 3,300 Robotnicy gr.i r-g 0,11 3,300 pomocnicze (od R) % KNR /07 Demontaż rurociągu z rur PCW średnicy do 50mm na ścianach budynku 10 m Monterzy instalacji sanit. i ogrzew. gr.ii r-g 0,07 0,700 Robotnicy gr.i r-g 0,07 0,700 pomocnicze (od R) % KNR /08 Demontaż rurociągu z rur PCW średnicy mm na ścianach budynku 3 m Monterzy instalacji sanit. i ogrzew. gr.ii r-g 0,09 0,270 Robotnicy gr.i r-g 0,09 0,270 pomocnicze (od R) % KNR /09 Demontaż rurociągu z rur PCW średnicy mm na ścianach budynku 15 m Monterzy instalacji sanit. i ogrzew. gr.ii r-g 0,11 1,650 Robotnicy gr.i r-g 0,11 1,650 pomocnicze (od R) % KNR /01 Demontaż baterii umywalkowej i zmywakowej 3 szt Monterzy instalacji sanit. i ogrzew. gr.ii r-g 0,7 2,100 pomocnicze % KNR /06 Demontaż urządzeń sanitarnych - umywalki 2 kpl Monterzy instalacji sanit. i ogrzew. gr.ii r-g 1 2,000 pomocnicze % KNR /08 Demontaż urządzeń sanitarnych - ustępu z miską fajansową 2 kpl Monterzy instalacji sanit. i ogrzew. gr.ii r-g 3,44 6,880 pomocnicze % 4

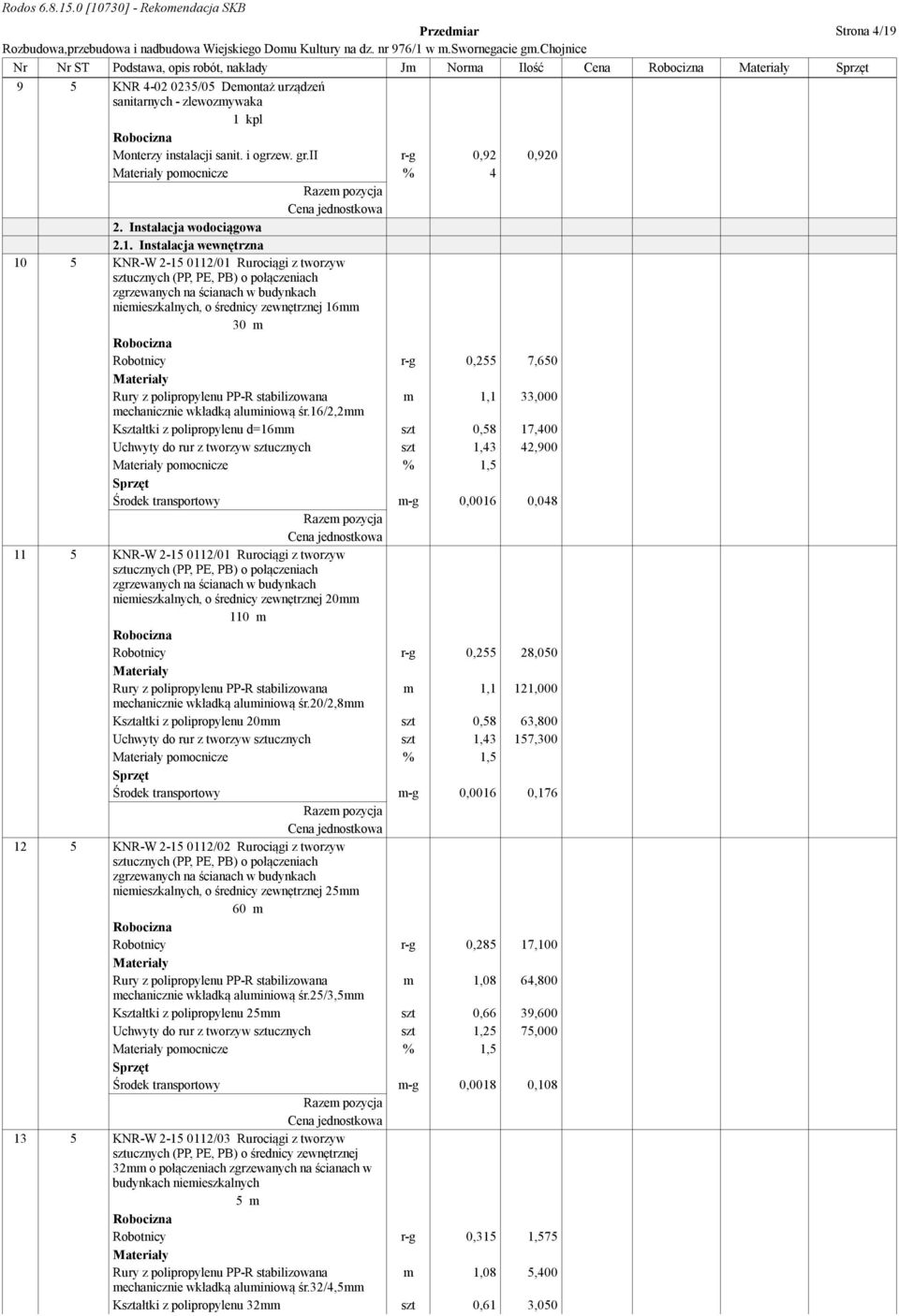

4 Przedmiar Strona 4/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena 9 5 KNR /05 Demontaż urządzeń sanitarnych - zlewozmywaka 1 kpl Monterzy instalacji sanit. i ogrzew. gr.ii r-g 0,92 0,920 pomocnicze % 4 2. Instalacja wodociągowa 2.1. Instalacja wewnętrzna 10 5 KNR-W /01 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 16mm 30 m Robotnicy r-g 0,255 7,650 Rury z polipropylenu PP-R stabilizowana m 1,1 33,000 mechanicznie wkładką aluminiową śr.16/2,2mm Kształtki z polipropylenu d=16mm szt 0,58 17,400 Uchwyty do rur z tworzyw sztucznych szt 1,43 42,900 pomocnicze % 1,5 Środek transportowy m-g 0,0016 0, KNR-W /01 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 20mm 110 m Robotnicy r-g 0,255 28,050 Rury z polipropylenu PP-R stabilizowana m 1,1 121,000 mechanicznie wkładką aluminiową śr.20/2,8mm Kształtki z polipropylenu 20mm szt 0,58 63,800 Uchwyty do rur z tworzyw sztucznych szt 1,43 157,300 pomocnicze % 1,5 Środek transportowy m-g 0,0016 0, KNR-W /02 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 25mm 60 m Robotnicy r-g 0,285 17,100 Rury z polipropylenu PP-R stabilizowana m 1,08 64,800 mechanicznie wkładką aluminiową śr.25/3,5mm Kształtki z polipropylenu 25mm szt 0,66 39,600 Uchwyty do rur z tworzyw sztucznych szt 1,25 75,000 pomocnicze % 1,5 Środek transportowy m-g 0,0018 0, KNR-W /03 Rurociągi z tworzyw sztucznych (PP, PE, PB) o średnicy zewnętrznej 32mm o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych 5 m Robotnicy r-g 0,315 1,575 Rury z polipropylenu PP-R stabilizowana m 1,08 5,400 mechanicznie wkładką aluminiową śr.32/4,5mm Kształtki z polipropylenu 32mm szt 0,61 3,050

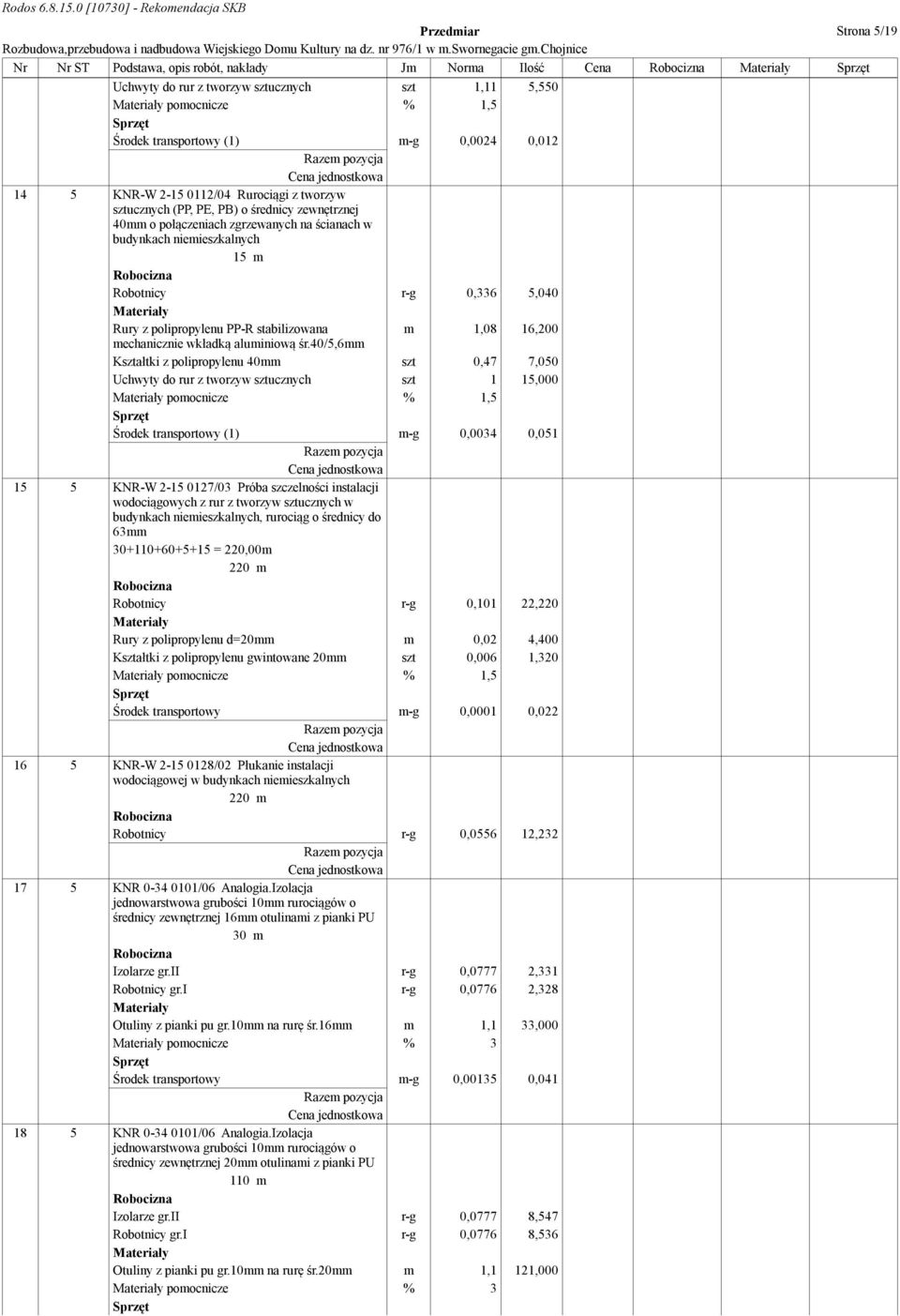

5 Przedmiar Strona 5/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena Uchwyty do rur z tworzyw sztucznych szt 1,11 5,550 pomocnicze % 1,5 Środek transportowy (1) m-g 0,0024 0, KNR-W /04 Rurociągi z tworzyw sztucznych (PP, PE, PB) o średnicy zewnętrznej 40mm o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych 15 m Robotnicy r-g 0,336 5,040 Rury z polipropylenu PP-R stabilizowana m 1,08 16,200 mechanicznie wkładką aluminiową śr.40/5,6mm Kształtki z polipropylenu 40mm szt 0,47 7,050 Uchwyty do rur z tworzyw sztucznych szt 1 15,000 pomocnicze % 1,5 Środek transportowy (1) m-g 0,0034 0, KNR-W /03 Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych w budynkach niemieszkalnych, rurociąg o średnicy do 63mm = 220,00m 220 m Robotnicy r-g 0,101 22,220 Rury z polipropylenu d=20mm m 0,02 4,400 Kształtki z polipropylenu gwintowane 20mm szt 0,006 1,320 pomocnicze % 1,5 Środek transportowy m-g 0,0001 0, KNR-W /02 Płukanie instalacji wodociągowej w budynkach niemieszkalnych 220 m Robotnicy r-g 0, , KNR /06 Analogia.Izolacja jednowarstwowa grubości 10mm rurociągów o średnicy zewnętrznej 16mm otulinami z pianki PU 30 m Izolarze gr.ii r-g 0,0777 2,331 Robotnicy gr.i r-g 0,0776 2,328 Otuliny z pianki pu gr.10mm na rurę śr.16mm m 1,1 33,000 pomocnicze % 3 Środek transportowy m-g 0, , KNR /06 Analogia.Izolacja jednowarstwowa grubości 10mm rurociągów o średnicy zewnętrznej 20mm otulinami z pianki PU 110 m Izolarze gr.ii r-g 0,0777 8,547 Robotnicy gr.i r-g 0,0776 8,536 Otuliny z pianki pu gr.10mm na rurę śr.20mm m 1,1 121,000 pomocnicze % 3

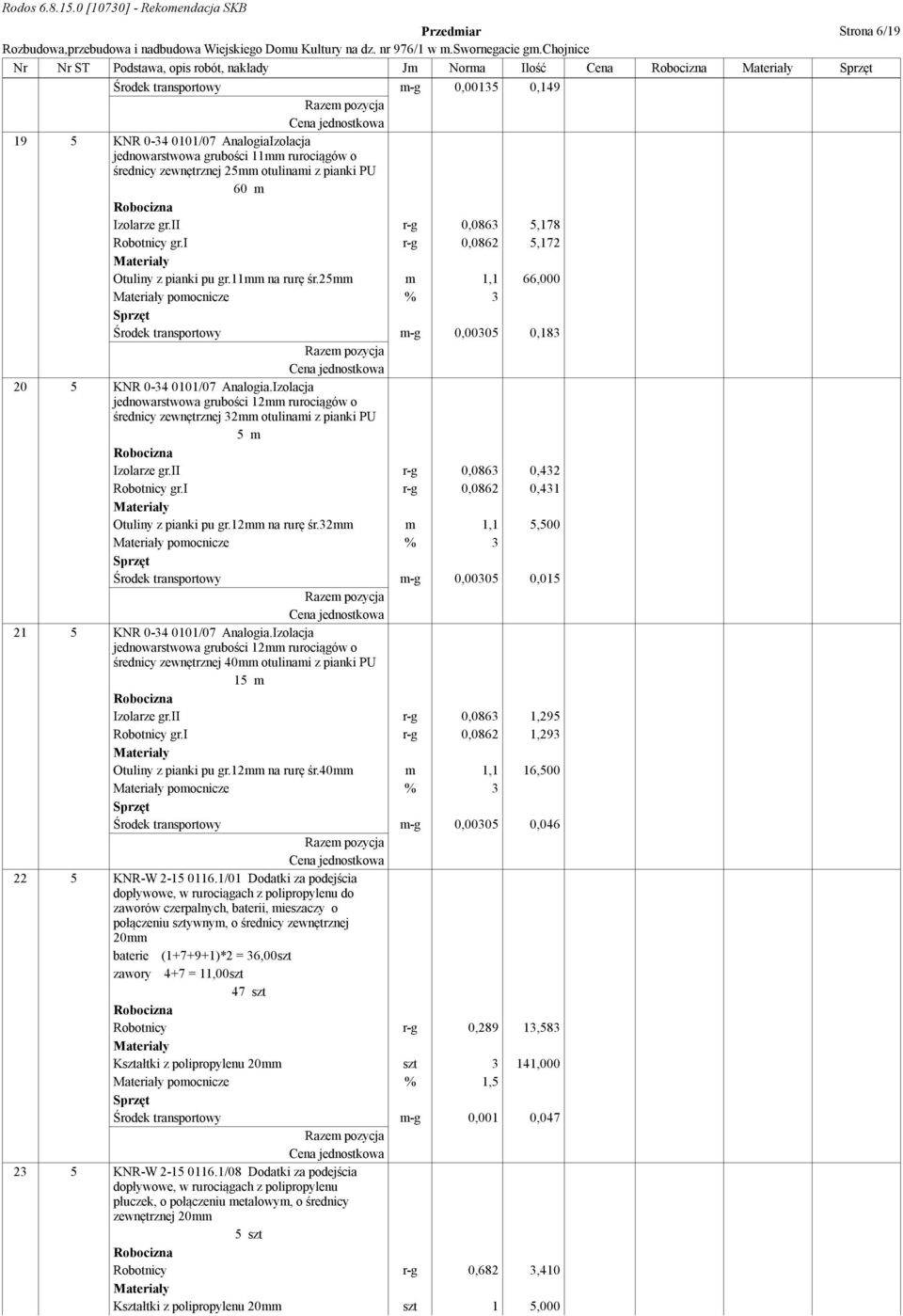

6 Przedmiar Strona 6/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena Środek transportowy m-g 0, , KNR /07 AnalogiaIzolacja jednowarstwowa grubości 11mm rurociągów o średnicy zewnętrznej 25mm otulinami z pianki PU 60 m Izolarze gr.ii r-g 0,0863 5,178 Robotnicy gr.i r-g 0,0862 5,172 Otuliny z pianki pu gr.11mm na rurę śr.25mm m 1,1 66,000 pomocnicze % 3 Środek transportowy m-g 0, , KNR /07 Analogia.Izolacja jednowarstwowa grubości 12mm rurociągów o średnicy zewnętrznej 32mm otulinami z pianki PU 5 m Izolarze gr.ii r-g 0,0863 0,432 Robotnicy gr.i r-g 0,0862 0,431 Otuliny z pianki pu gr.12mm na rurę śr.32mm m 1,1 5,500 pomocnicze % 3 Środek transportowy m-g 0, , KNR /07 Analogia.Izolacja jednowarstwowa grubości 12mm rurociągów o średnicy zewnętrznej 40mm otulinami z pianki PU 15 m Izolarze gr.ii r-g 0,0863 1,295 Robotnicy gr.i r-g 0,0862 1,293 Otuliny z pianki pu gr.12mm na rurę śr.40mm m 1,1 16,500 pomocnicze % 3 Środek transportowy m-g 0, , KNR-W /01 Dodatki za podejścia dopływowe, w rurociągach z polipropylenu do zaworów czerpalnych, baterii, mieszaczy o połączeniu sztywnym, o średnicy zewnętrznej 20mm baterie ( )*2 = 36,00szt zawory 4+7 = 11,00szt 47 szt Robotnicy r-g 0,289 13,583 Kształtki z polipropylenu 20mm szt 3 141,000 pomocnicze % 1,5 Środek transportowy m-g 0,001 0, KNR-W /08 Dodatki za podejścia dopływowe, w rurociągach z polipropylenu płuczek, o połączeniu metalowym, o średnicy zewnętrznej 20mm 5 szt Robotnicy r-g 0,682 3,410 Kształtki z polipropylenu 20mm szt 1 5,000

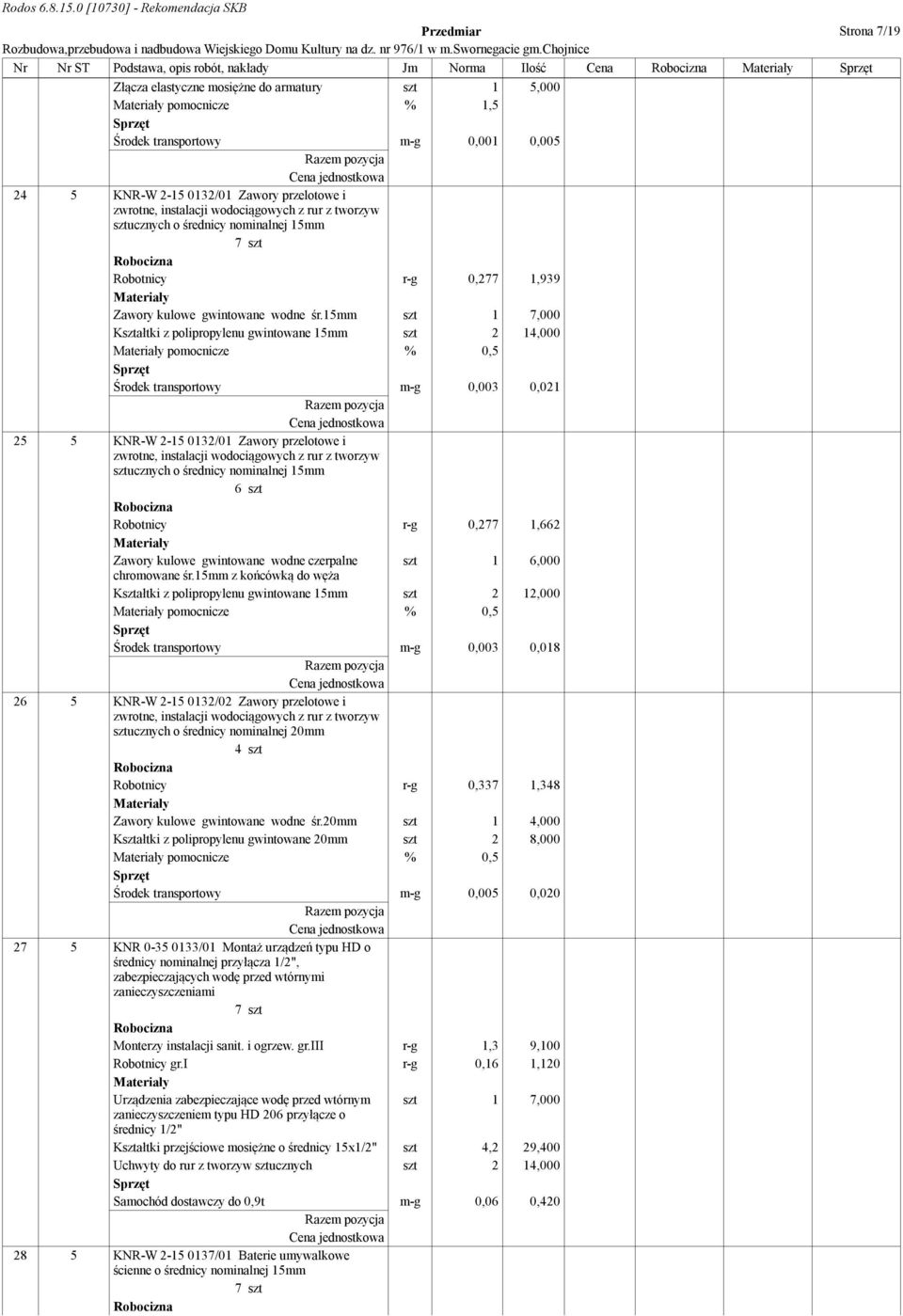

7 Przedmiar Strona 7/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena Złącza elastyczne mosiężne do armatury szt 1 5,000 pomocnicze % 1,5 Środek transportowy m-g 0,001 0, KNR-W /01 Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych o średnicy nominalnej 15mm 7 szt Robotnicy r-g 0,277 1,939 Zawory kulowe gwintowane wodne śr.15mm szt 1 7,000 Kształtki z polipropylenu gwintowane 15mm szt 2 14,000 pomocnicze % 0,5 Środek transportowy m-g 0,003 0, KNR-W /01 Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych o średnicy nominalnej 15mm 6 szt Robotnicy r-g 0,277 1,662 Zawory kulowe gwintowane wodne czerpalne szt 1 6,000 chromowane śr.15mm z końcówką do węża Kształtki z polipropylenu gwintowane 15mm szt 2 12,000 pomocnicze % 0,5 Środek transportowy m-g 0,003 0, KNR-W /02 Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych o średnicy nominalnej 20mm 4 szt Robotnicy r-g 0,337 1,348 Zawory kulowe gwintowane wodne śr.20mm szt 1 4,000 Kształtki z polipropylenu gwintowane 20mm szt 2 8,000 pomocnicze % 0,5 Środek transportowy m-g 0,005 0, KNR /01 Montaż urządzeń typu HD o średnicy nominalnej przyłącza 1/2", zabezpieczających wodę przed wtórnymi zanieczyszczeniami 7 szt Monterzy instalacji sanit. i ogrzew. gr.iii r-g 1,3 9,100 Robotnicy gr.i r-g 0,16 1,120 Urządzenia zabezpieczające wodę przed wtórnym szt 1 7,000 zanieczyszczeniem typu HD 206 przyłącze o średnicy 1/2" Kształtki przejściowe mosiężne o średnicy 15x1/2" szt 4,2 29,400 Uchwyty do rur z tworzyw sztucznych szt 2 14,000 Samochód dostawczy do 0,9t m-g 0,06 0, KNR-W /01 Baterie umywalkowe ścienne o średnicy nominalnej 15mm 7 szt

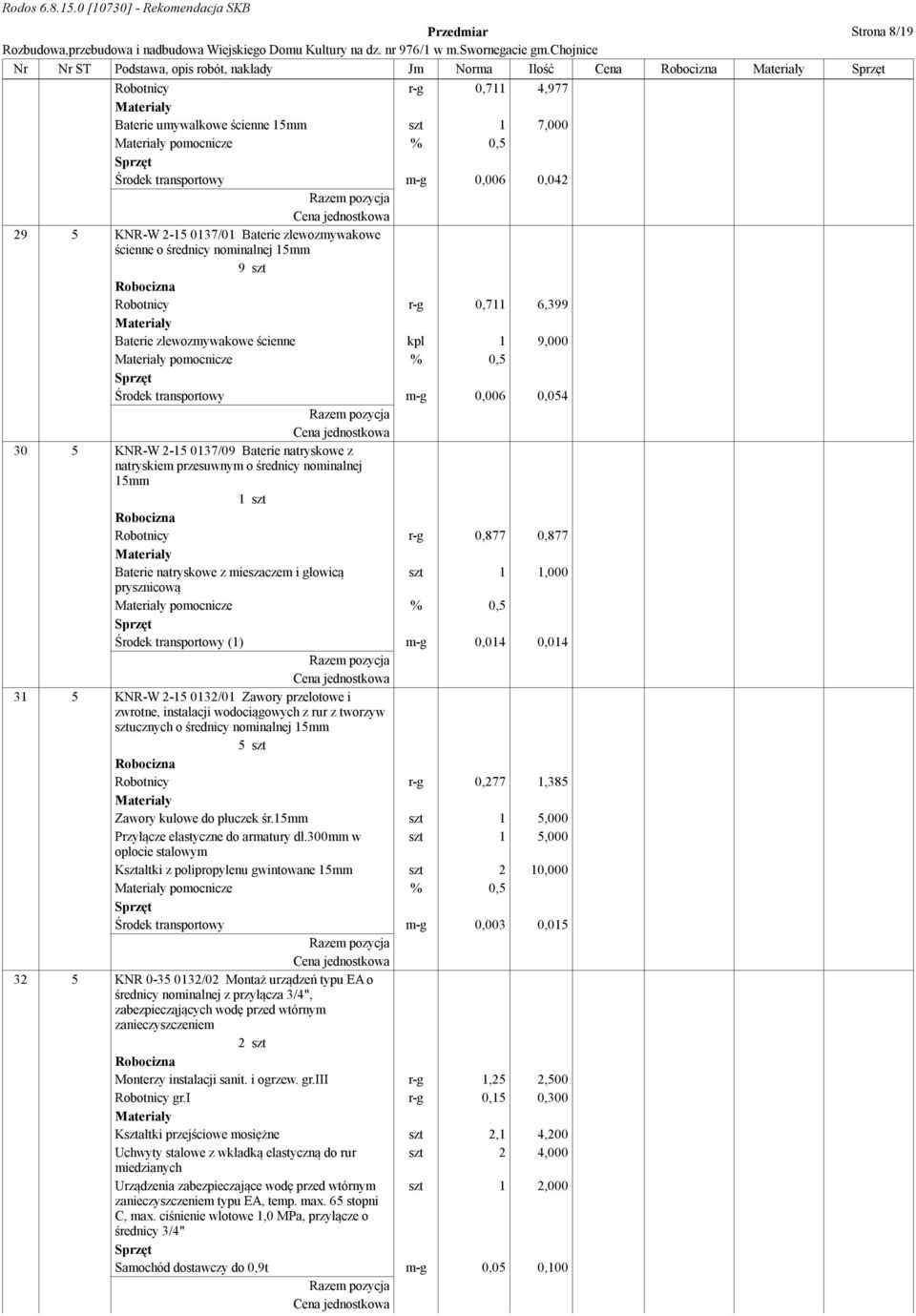

8 Przedmiar Strona 8/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena Robotnicy r-g 0,711 4,977 Baterie umywalkowe ścienne 15mm szt 1 7,000 pomocnicze % 0,5 Środek transportowy m-g 0,006 0, KNR-W /01 Baterie zlewozmywakowe ścienne o średnicy nominalnej 15mm 9 szt Robotnicy r-g 0,711 6,399 Baterie zlewozmywakowe ścienne kpl 1 9,000 pomocnicze % 0,5 Środek transportowy m-g 0,006 0, KNR-W /09 Baterie natryskowe z natryskiem przesuwnym o średnicy nominalnej 15mm 1 szt Robotnicy r-g 0,877 0,877 Baterie natryskowe z mieszaczem i głowicą szt 1 1,000 prysznicową pomocnicze % 0,5 Środek transportowy (1) m-g 0,014 0, KNR-W /01 Zawory przelotowe i zwrotne, instalacji wodociągowych z rur z tworzyw sztucznych o średnicy nominalnej 15mm 5 szt Robotnicy r-g 0,277 1,385 Zawory kulowe do płuczek śr.15mm szt 1 5,000 Przyłącze elastyczne do armatury dł.300mm w szt 1 5,000 oplocie stalowym Kształtki z polipropylenu gwintowane 15mm szt 2 10,000 pomocnicze % 0,5 Środek transportowy m-g 0,003 0, KNR /02 Montaż urządzeń typu EA o średnicy nominalnej z przyłącza 3/4", zabezpiecząjących wodę przed wtórnym zanieczyszczeniem 2 szt Monterzy instalacji sanit. i ogrzew. gr.iii r-g 1,25 2,500 Robotnicy gr.i r-g 0,15 0,300 Kształtki przejściowe mosiężne szt 2,1 4,200 Uchwyty stalowe z wkładką elastyczną do rur szt 2 4,000 miedzianych Urządzenia zabezpieczające wodę przed wtórnym szt 1 2,000 zanieczyszczeniem typu EA, temp. max. 65 stopni C, max. ciśnienie wlotowe 1,0 MPa, przyłącze o średnicy 3/4" Samochód dostawczy do 0,9t m-g 0,05 0,100

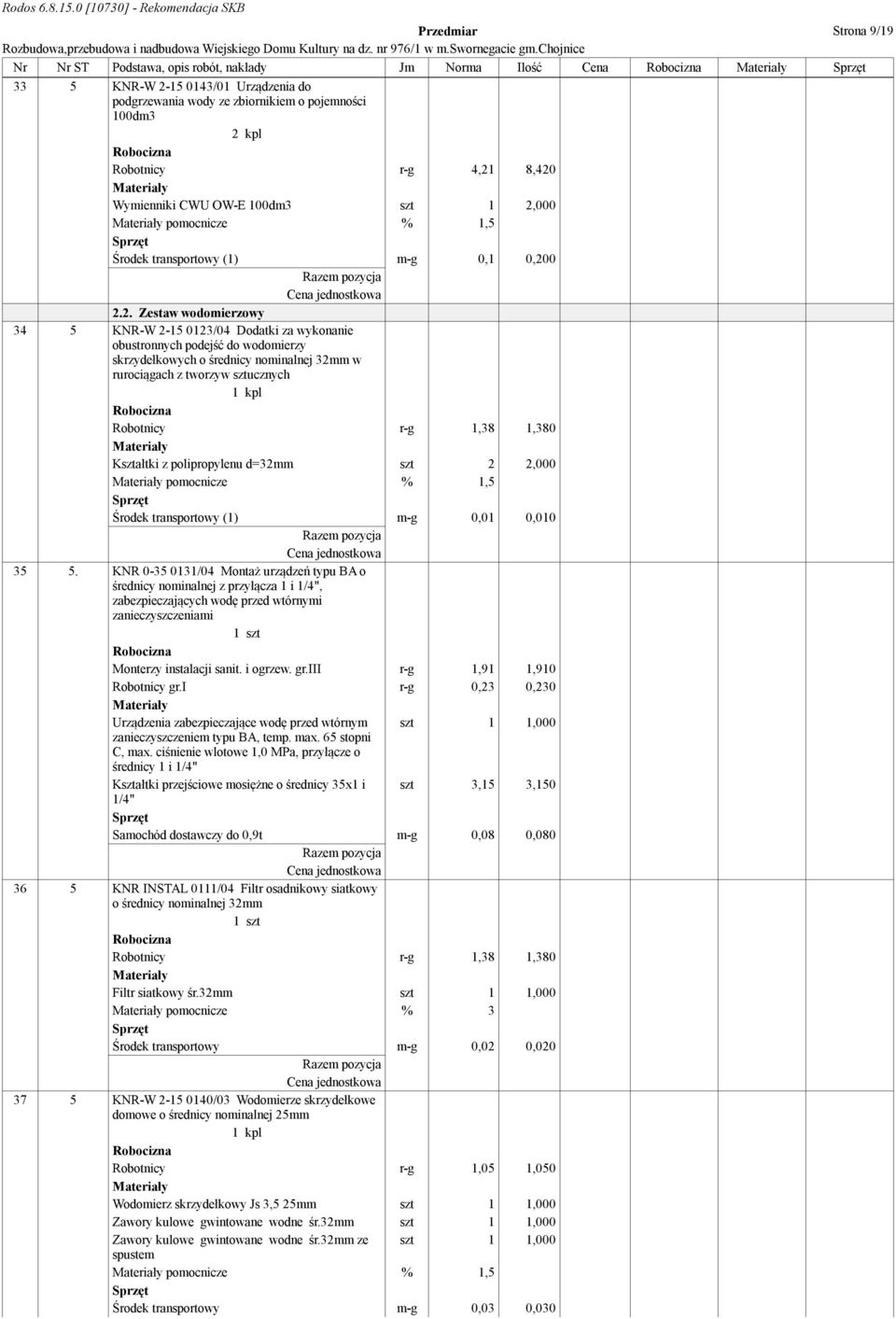

9 Przedmiar Strona 9/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena 33 5 KNR-W /01 Urządzenia do podgrzewania wody ze zbiornikiem o pojemności 100dm3 2 kpl Robotnicy r-g 4,21 8,420 Wymienniki CWU OW-E 100dm3 szt 1 2,000 pomocnicze % 1,5 Środek transportowy (1) m-g 0,1 0, Zestaw wodomierzowy 34 5 KNR-W /04 Dodatki za wykonanie obustronnych podejść do wodomierzy skrzydełkowych o średnicy nominalnej 32mm w rurociągach z tworzyw sztucznych 1 kpl Robotnicy r-g 1,38 1,380 Kształtki z polipropylenu d=32mm szt 2 2,000 pomocnicze % 1,5 Środek transportowy (1) m-g 0,01 0, KNR /04 Montaż urządzeń typu BA o średnicy nominalnej z przyłącza 1 i 1/4", zabezpieczających wodę przed wtórnymi zanieczyszczeniami 1 szt Monterzy instalacji sanit. i ogrzew. gr.iii r-g 1,91 1,910 Robotnicy gr.i r-g 0,23 0,230 Urządzenia zabezpieczające wodę przed wtórnym szt 1 1,000 zanieczyszczeniem typu BA, temp. max. 65 stopni C, max. ciśnienie wlotowe 1,0 MPa, przyłącze o średnicy 1 i 1/4" Kształtki przejściowe mosiężne o średnicy 35x1 i szt 3,15 3,150 1/4" Samochód dostawczy do 0,9t m-g 0,08 0, KNR INSTAL 0111/04 Filtr osadnikowy siatkowy o średnicy nominalnej 32mm 1 szt Robotnicy r-g 1,38 1,380 Filtr siatkowy śr.32mm szt 1 1,000 pomocnicze % 3 Środek transportowy m-g 0,02 0, KNR-W /03 Wodomierze skrzydełkowe domowe o średnicy nominalnej 25mm 1 kpl Robotnicy r-g 1,05 1,050 Wodomierz skrzydełkowy Js 3,5 25mm szt 1 1,000 Zawory kulowe gwintowane wodne śr.32mm szt 1 1,000 Zawory kulowe gwintowane wodne śr.32mm ze szt 1 1,000 spustem pomocnicze % 1,5 Środek transportowy m-g 0,03 0,030

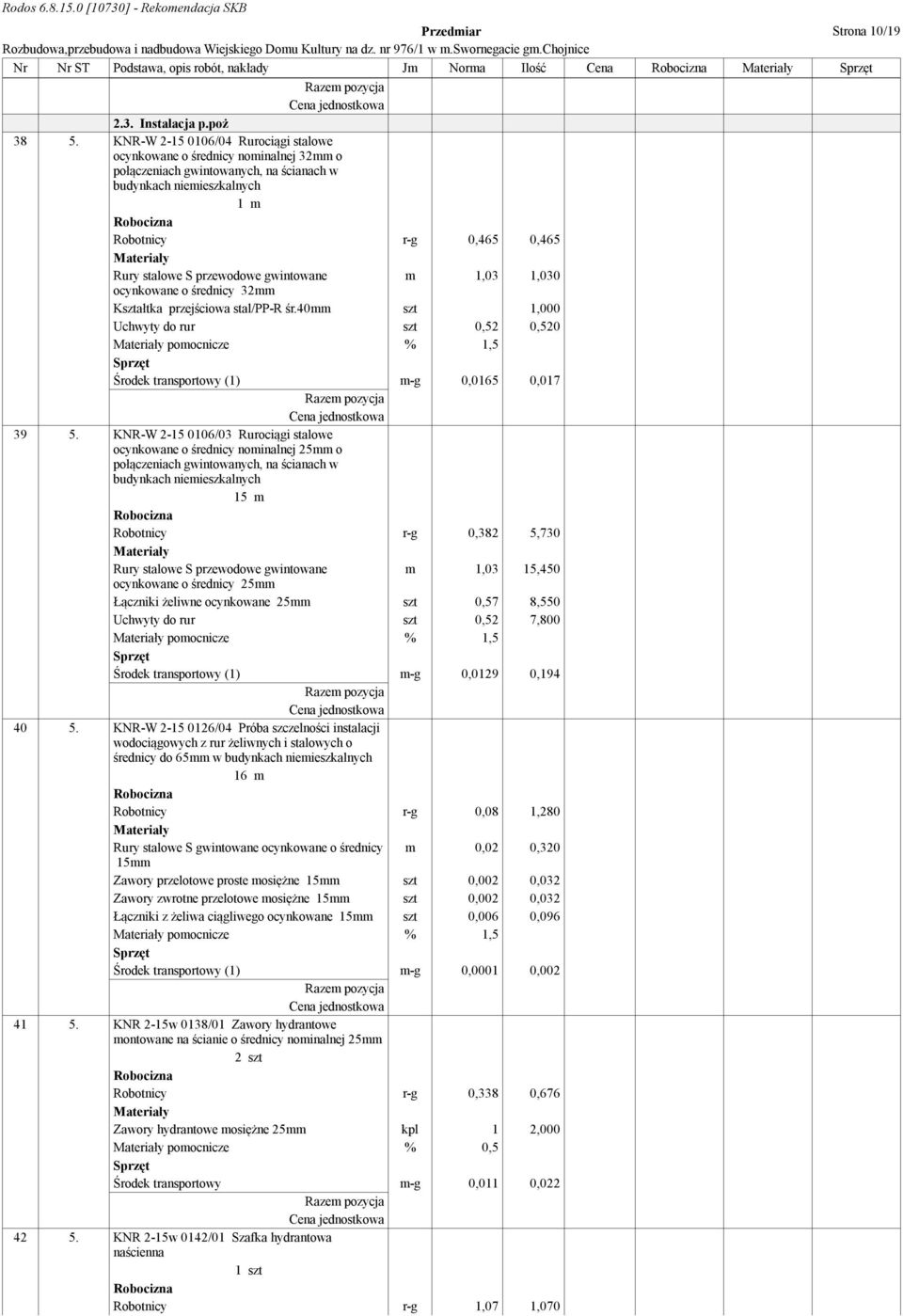

10 Przedmiar Strona 10/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena 2.3. Instalacja p.poż KNR-W /04 Rurociągi stalowe ocynkowane o średnicy nominalnej 32mm o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych 1 m Robotnicy r-g 0,465 0,465 Rury stalowe S przewodowe gwintowane m 1,03 1,030 ocynkowane o średnicy 32mm Kształtka przejściowa stal/pp-r śr.40mm szt 1,000 Uchwyty do rur szt 0,52 0,520 pomocnicze % 1,5 Środek transportowy (1) m-g 0,0165 0, KNR-W /03 Rurociągi stalowe ocynkowane o średnicy nominalnej 25mm o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych 15 m Robotnicy r-g 0,382 5,730 Rury stalowe S przewodowe gwintowane m 1,03 15,450 ocynkowane o średnicy 25mm Łączniki żeliwne ocynkowane 25mm szt 0,57 8,550 Uchwyty do rur szt 0,52 7,800 pomocnicze % 1,5 Środek transportowy (1) m-g 0,0129 0, KNR-W /04 Próba szczelności instalacji wodociągowych z rur żeliwnych i stalowych o średnicy do 65mm w budynkach niemieszkalnych 16 m Robotnicy r-g 0,08 1,280 Rury stalowe S gwintowane ocynkowane o średnicy m 0,02 0,320 15mm Zawory przelotowe proste mosiężne 15mm szt 0,002 0,032 Zawory zwrotne przelotowe mosiężne 15mm szt 0,002 0,032 Łączniki z żeliwa ciągliwego ocynkowane 15mm szt 0,006 0,096 pomocnicze % 1,5 Środek transportowy (1) m-g 0,0001 0, KNR 2-15w 0138/01 Zawory hydrantowe montowane na ścianie o średnicy nominalnej 25mm 2 szt Robotnicy r-g 0,338 0,676 Zawory hydrantowe mosiężne 25mm kpl 1 2,000 pomocnicze % 0,5 Środek transportowy m-g 0,011 0, KNR 2-15w 0142/01 Szafka hydrantowa naścienna 1 szt Robotnicy r-g 1,07 1,070

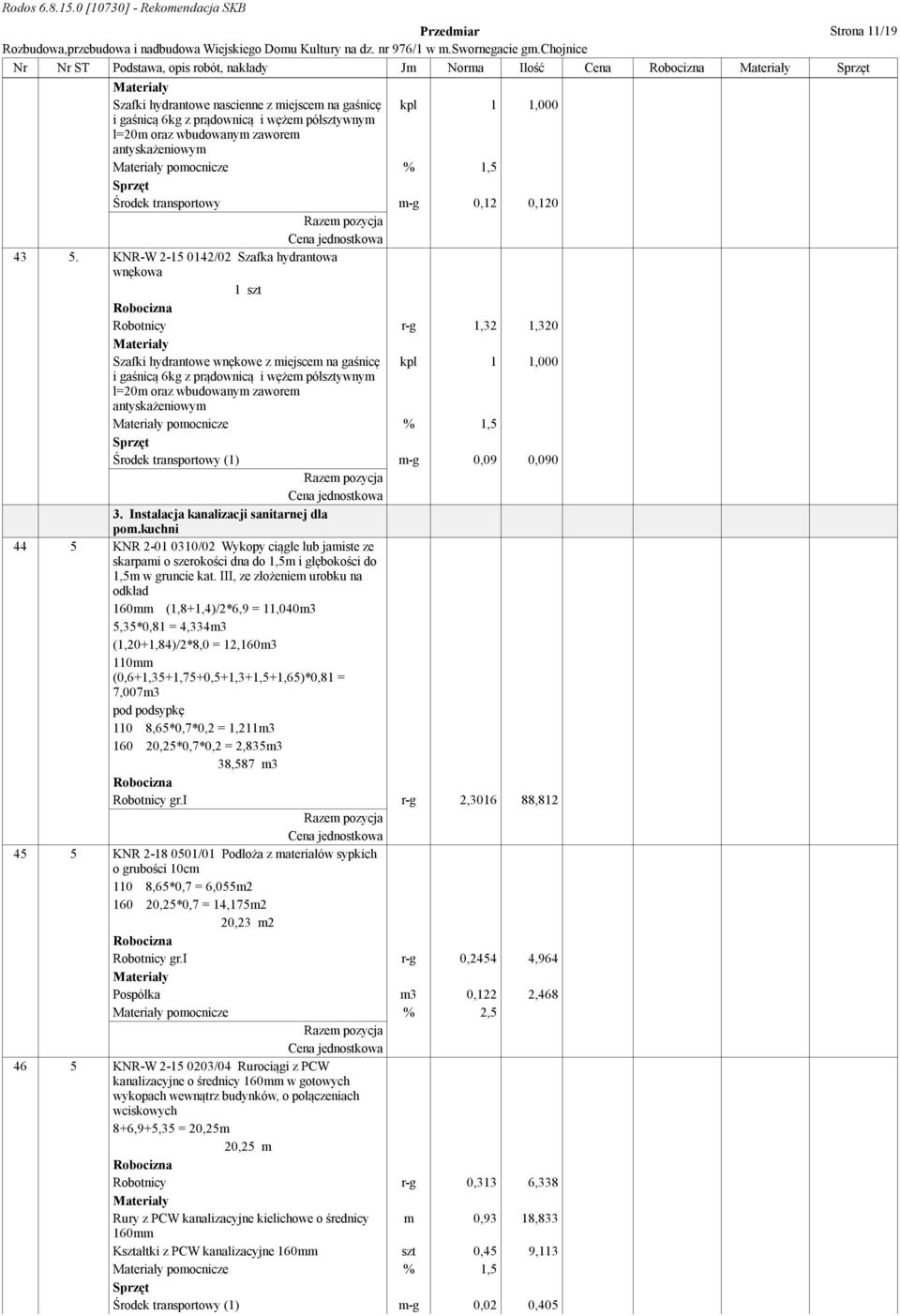

11 Przedmiar Strona 11/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena Szafki hydrantowe nascienne z miejscem na gaśnicę kpl 1 1,000 i gaśnicą 6kg z prądownicą i wężem półsztywnym l=20m oraz wbudowanym zaworem antyskażeniowym pomocnicze % 1,5 Środek transportowy m-g 0,12 0, KNR-W /02 Szafka hydrantowa wnękowa 1 szt Robotnicy r-g 1,32 1,320 Szafki hydrantowe wnękowe z miejscem na gaśnicę kpl 1 1,000 i gaśnicą 6kg z prądownicą i wężem półsztywnym l=20m oraz wbudowanym zaworem antyskażeniowym pomocnicze % 1,5 Środek transportowy (1) m-g 0,09 0, Instalacja kanalizacji sanitarnej dla pom.kuchni 44 5 KNR /02 Wykopy ciągłe lub jamiste ze skarpami o szerokości dna do 1,5m i głębokości do 1,5m w gruncie kat. III, ze złożeniem urobku na odkład 160mm (1,8+1,4)/2*6,9 = 11,040m3 5,35*0,81 = 4,334m3 (1,20+1,84)/2*8,0 = 12,160m3 110mm (0,6+1,35+1,75+0,5+1,3+1,5+1,65)*0,81 = 7,007m3 pod podsypkę 110 8,65*0,7*0,2 = 1,211m ,25*0,7*0,2 = 2,835m3 38,587 m3 Robotnicy gr.i r-g 2, , KNR /01 Podłoża z materiałów sypkich o grubości 10cm 110 8,65*0,7 = 6,055m ,25*0,7 = 14,175m2 20,23 m2 Robotnicy gr.i r-g 0,2454 4,964 Pospółka m3 0,122 2,468 pomocnicze % 2, KNR-W /04 Rurociągi z PCW kanalizacyjne o średnicy 160mm w gotowych wykopach wewnątrz budynków, o połączeniach wciskowych 8+6,9+5,35 = 20,25m 20,25 m Robotnicy r-g 0,313 6,338 Rury z PCW kanalizacyjne kielichowe o średnicy m 0,93 18, mm Kształtki z PCW kanalizacyjne 160mm szt 0,45 9,113 pomocnicze % 1,5 Środek transportowy (1) m-g 0,02 0,405

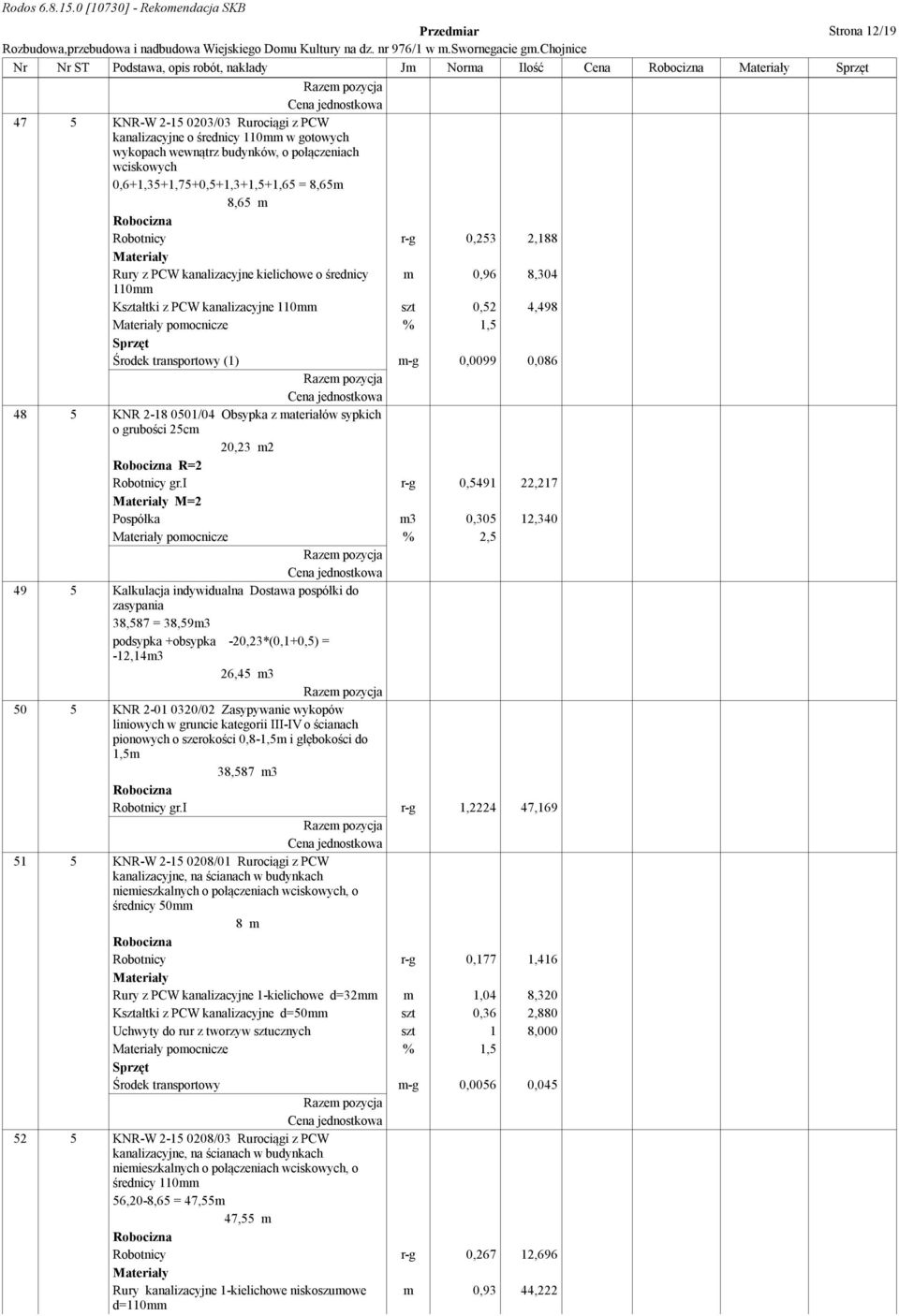

12 Przedmiar Strona 12/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena 47 5 KNR-W /03 Rurociągi z PCW kanalizacyjne o średnicy 110mm w gotowych wykopach wewnątrz budynków, o połączeniach wciskowych 0,6+1,35+1,75+0,5+1,3+1,5+1,65 = 8,65m 8,65 m Robotnicy r-g 0,253 2,188 Rury z PCW kanalizacyjne kielichowe o średnicy m 0,96 8, mm Kształtki z PCW kanalizacyjne 110mm szt 0,52 4,498 pomocnicze % 1,5 Środek transportowy (1) m-g 0,0099 0, KNR /04 Obsypka z materiałów sypkich o grubości 25cm 20,23 m2 R=2 Robotnicy gr.i r-g 0, ,217 M=2 Pospółka m3 0,305 12,340 pomocnicze % 2, Kalkulacja indywidualna Dostawa pospółki do zasypania 38,587 = 38,59m3 podsypka +obsypka -20,23*(0,1+0,5) = -12,14m3 26,45 m KNR /02 Zasypywanie wykopów liniowych w gruncie kategorii III-IV o ścianach pionowych o szerokości 0,8-1,5m i głębokości do 1,5m 38,587 m3 Robotnicy gr.i r-g 1, , KNR-W /01 Rurociągi z PCW kanalizacyjne, na ścianach w budynkach niemieszkalnych o połączeniach wciskowych, o średnicy 50mm 8 m Robotnicy r-g 0,177 1,416 Rury z PCW kanalizacyjne 1-kielichowe d=32mm m 1,04 8,320 Kształtki z PCW kanalizacyjne d=50mm szt 0,36 2,880 Uchwyty do rur z tworzyw sztucznych szt 1 8,000 pomocnicze % 1,5 Środek transportowy m-g 0,0056 0, KNR-W /03 Rurociągi z PCW kanalizacyjne, na ścianach w budynkach niemieszkalnych o połączeniach wciskowych, o średnicy 110mm 56,20-8,65 = 47,55m 47,55 m Robotnicy r-g 0,267 12,696 Rury kanalizacyjne 1-kielichowe niskoszumowe d=110mm m 0,93 44,222

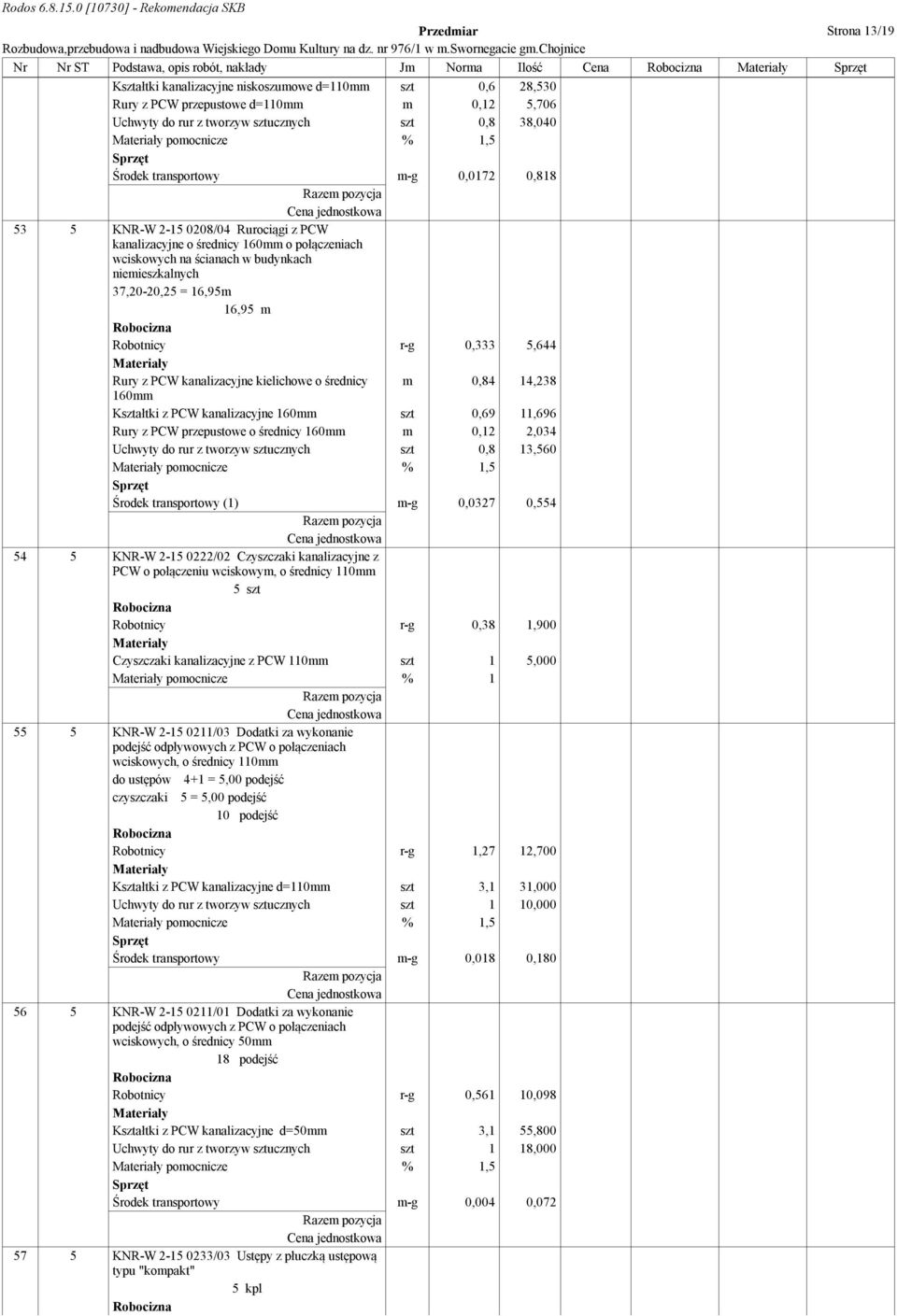

13 Przedmiar Strona 13/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena Kształtki kanalizacyjne niskoszumowe d=110mm szt 0,6 28,530 Rury z PCW przepustowe d=110mm m 0,12 5,706 Uchwyty do rur z tworzyw sztucznych szt 0,8 38,040 pomocnicze % 1,5 Środek transportowy m-g 0,0172 0, KNR-W /04 Rurociągi z PCW kanalizacyjne o średnicy 160mm o połączeniach wciskowych na ścianach w budynkach niemieszkalnych 37,20-20,25 = 16,95m 16,95 m Robotnicy r-g 0,333 5,644 Rury z PCW kanalizacyjne kielichowe o średnicy m 0,84 14, mm Kształtki z PCW kanalizacyjne 160mm szt 0,69 11,696 Rury z PCW przepustowe o średnicy 160mm m 0,12 2,034 Uchwyty do rur z tworzyw sztucznych szt 0,8 13,560 pomocnicze % 1,5 Środek transportowy (1) m-g 0,0327 0, KNR-W /02 Czyszczaki kanalizacyjne z PCW o połączeniu wciskowym, o średnicy 110mm 5 szt Robotnicy r-g 0,38 1,900 Czyszczaki kanalizacyjne z PCW 110mm szt 1 5,000 pomocnicze % KNR-W /03 Dodatki za wykonanie podejść odpływowych z PCW o połączeniach wciskowych, o średnicy 110mm do ustępów 4+1 = 5,00 podejść czyszczaki 5 = 5,00 podejść 10 podejść Robotnicy r-g 1,27 12,700 Kształtki z PCW kanalizacyjne d=110mm szt 3,1 31,000 Uchwyty do rur z tworzyw sztucznych szt 1 10,000 pomocnicze % 1,5 Środek transportowy m-g 0,018 0, KNR-W /01 Dodatki za wykonanie podejść odpływowych z PCW o połączeniach wciskowych, o średnicy 50mm 18 podejść Robotnicy r-g 0,561 10,098 Kształtki z PCW kanalizacyjne d=50mm szt 3,1 55,800 Uchwyty do rur z tworzyw sztucznych szt 1 18,000 pomocnicze % 1,5 Środek transportowy m-g 0,004 0, KNR-W /03 Ustępy z płuczką ustępową typu "kompakt" 5 kpl

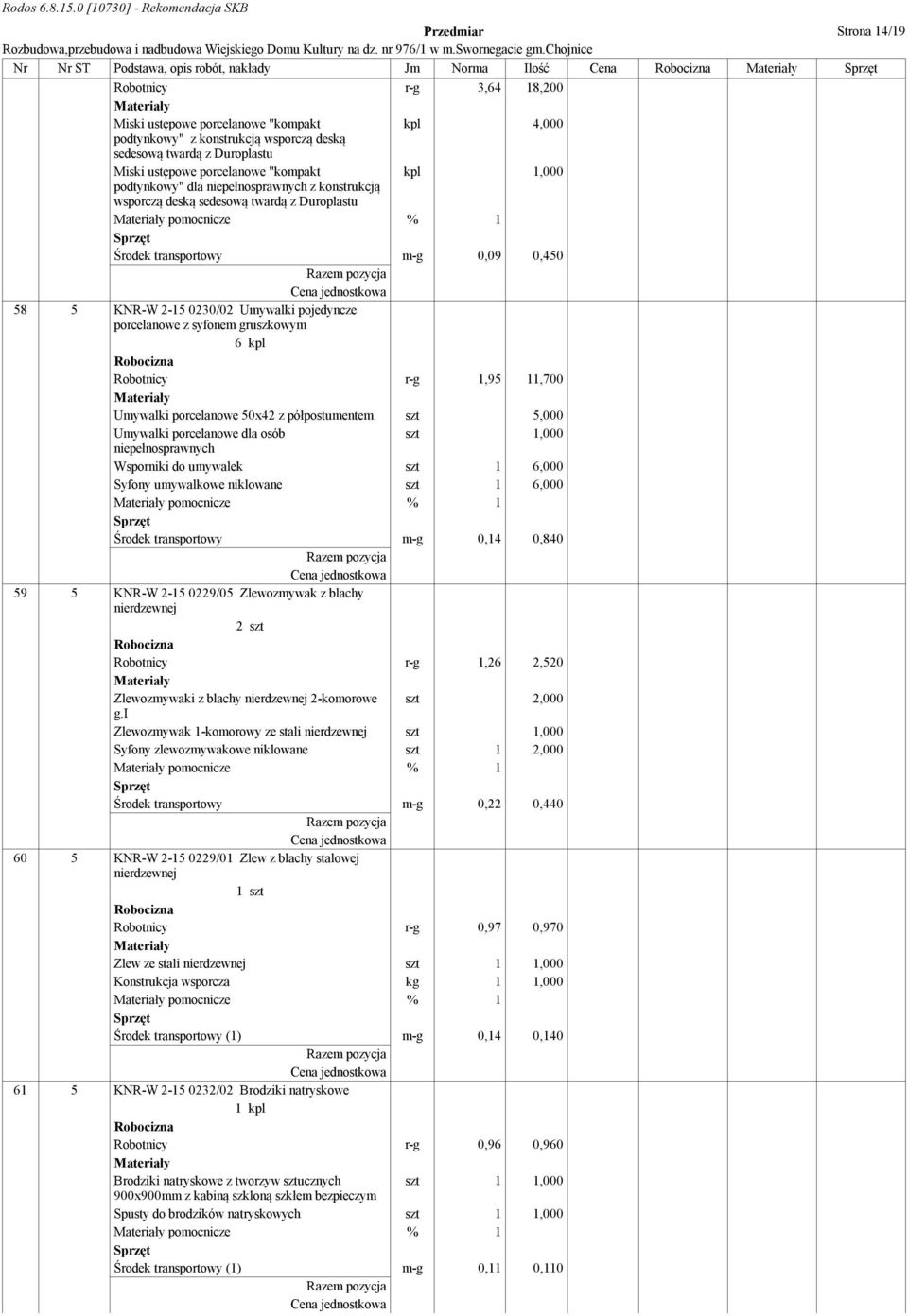

14 Przedmiar Strona 14/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena Robotnicy r-g 3,64 18,200 Miski ustępowe porcelanowe "kompakt kpl 4,000 podtynkowy" z konstrukcją wsporczą deską sedesową twardą z Duroplastu Miski ustępowe porcelanowe "kompakt kpl 1,000 podtynkowy" dla niepełnosprawnych z konstrukcją wsporczą deską sedesową twardą z Duroplastu pomocnicze % 1 Środek transportowy m-g 0,09 0, KNR-W /02 Umywalki pojedyncze porcelanowe z syfonem gruszkowym 6 kpl Robotnicy r-g 1,95 11,700 Umywalki porcelanowe 50x42 z półpostumentem szt 5,000 Umywalki porcelanowe dla osób szt 1,000 niepełnosprawnych Wsporniki do umywalek szt 1 6,000 Syfony umywalkowe niklowane szt 1 6,000 pomocnicze % 1 Środek transportowy m-g 0,14 0, KNR-W /05 Zlewozmywak z blachy nierdzewnej 2 szt Robotnicy r-g 1,26 2,520 Zlewozmywaki z blachy nierdzewnej 2-komorowe szt 2,000 g.i Zlewozmywak 1-komorowy ze stali nierdzewnej szt 1,000 Syfony zlewozmywakowe niklowane szt 1 2,000 pomocnicze % 1 Środek transportowy m-g 0,22 0, KNR-W /01 Zlew z blachy stalowej nierdzewnej 1 szt Robotnicy r-g 0,97 0,970 Zlew ze stali nierdzewnej szt 1 1,000 Konstrukcja wsporcza kg 1 1,000 pomocnicze % 1 Środek transportowy (1) m-g 0,14 0, KNR-W /02 Brodziki natryskowe 1 kpl Robotnicy r-g 0,96 0,960 Brodziki natryskowe z tworzyw sztucznych szt 1 1, x900mm z kabiną szkloną szkłem bezpieczym Spusty do brodzików natryskowych szt 1 1,000 pomocnicze % 1 Środek transportowy (1) m-g 0,11 0,110

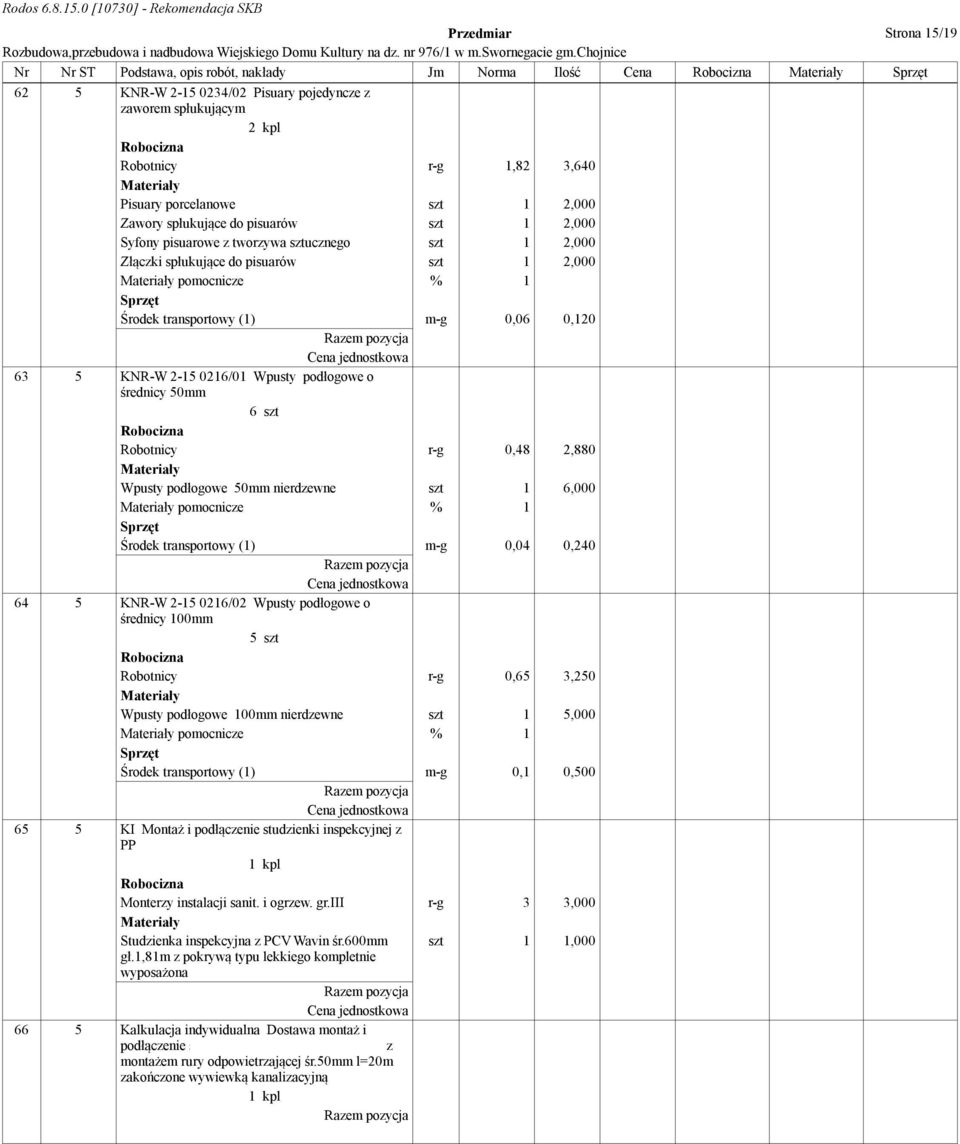

15 Przedmiar Strona 15/19 Nr Nr ST Podstawa, opis robót, nakłady Jm Norma Ilość Cena 62 5 KNR-W /02 Pisuary pojedyncze z zaworem spłukującym 2 kpl Robotnicy r-g 1,82 3,640 Pisuary porcelanowe szt 1 2,000 Zawory spłukujące do pisuarów szt 1 2,000 Syfony pisuarowe z tworzywa sztucznego szt 1 2,000 Złączki spłukujące do pisuarów szt 1 2,000 pomocnicze % 1 Środek transportowy (1) m-g 0,06 0, KNR-W /01 Wpusty podłogowe o średnicy 50mm 6 szt Robotnicy r-g 0,48 2,880 Wpusty podłogowe 50mm nierdzewne szt 1 6,000 pomocnicze % 1 Środek transportowy (1) m-g 0,04 0, KNR-W /02 Wpusty podłogowe o średnicy 100mm 5 szt Robotnicy r-g 0,65 3,250 Wpusty podłogowe 100mm nierdzewne szt 1 5,000 pomocnicze % 1 Środek transportowy (1) m-g 0,1 0, KI Montaż i podłączenie studzienki inspekcyjnej z PP 1 kpl Monterzy instalacji sanit. i ogrzew. gr.iii r-g 3 3,000 Studzienka inspekcyjna z PCV Wavin śr.600mm szt 1 1,000 gł.1,81m z pokrywą typu lekkiego kompletnie wyposażona 66 5 Kalkulacja indywidualna Dostawa montaż i podłączenie separatora tłuszczu ECO Max typ1 z montażem rury odpowietrzającej śr.50mm l=20m zakończone wywiewką kanalizacyjną 1 kpl

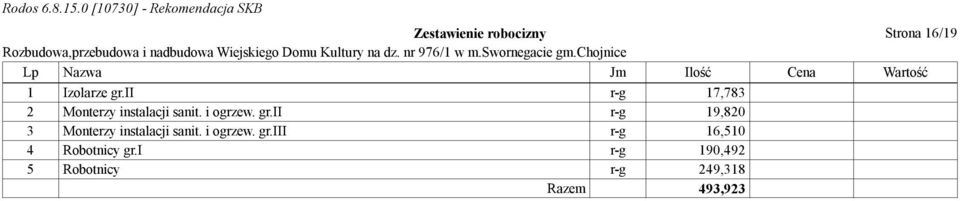

16 Zestawienie robocizny Strona 16/19 Lp Nazwa Jm Ilość Cena Wartość 1 Izolarze gr.ii r-g 17,783 2 Monterzy instalacji sanit. i ogrzew. gr.ii r-g 19,820 3 Monterzy instalacji sanit. i ogrzew. gr.iii r-g 16,510 4 Robotnicy gr.i r-g 190,492 5 Robotnicy r-g 249,318 Razem 493,923

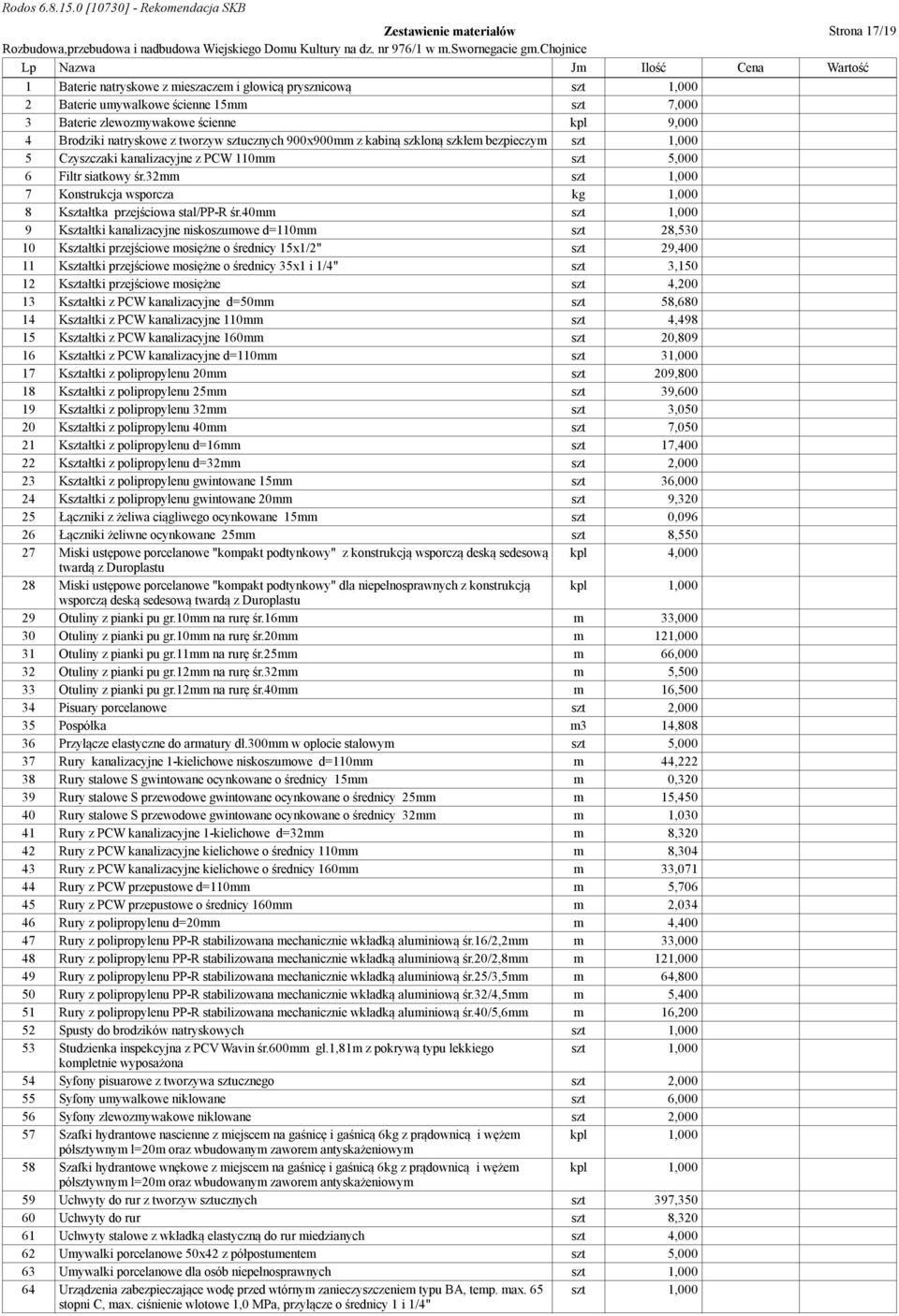

17 Zestawienie materiałów Strona 17/19 Lp Nazwa Jm Ilość Cena Wartość 1 Baterie natryskowe z mieszaczem i głowicą prysznicową szt 1,000 2 Baterie umywalkowe ścienne 15mm szt 7,000 3 Baterie zlewozmywakowe ścienne kpl 9,000 4 Brodziki natryskowe z tworzyw sztucznych 900x900mm z kabiną szkloną szkłem bezpieczym szt 1,000 5 Czyszczaki kanalizacyjne z PCW 110mm szt 5,000 6 Filtr siatkowy śr.32mm szt 1,000 7 Konstrukcja wsporcza kg 1,000 8 Kształtka przejściowa stal/pp-r śr.40mm szt 1,000 9 Kształtki kanalizacyjne niskoszumowe d=110mm szt 28, Kształtki przejściowe mosiężne o średnicy 15x1/2" szt 29, Kształtki przejściowe mosiężne o średnicy 35x1 i 1/4" szt 3, Kształtki przejściowe mosiężne szt 4, Kształtki z PCW kanalizacyjne d=50mm szt 58, Kształtki z PCW kanalizacyjne 110mm szt 4, Kształtki z PCW kanalizacyjne 160mm szt 20, Kształtki z PCW kanalizacyjne d=110mm szt 31, Kształtki z polipropylenu 20mm szt 209, Kształtki z polipropylenu 25mm szt 39, Kształtki z polipropylenu 32mm szt 3, Kształtki z polipropylenu 40mm szt 7, Kształtki z polipropylenu d=16mm szt 17, Kształtki z polipropylenu d=32mm szt 2, Kształtki z polipropylenu gwintowane 15mm szt 36, Kształtki z polipropylenu gwintowane 20mm szt 9, Łączniki z żeliwa ciągliwego ocynkowane 15mm szt 0, Łączniki żeliwne ocynkowane 25mm szt 8, Miski ustępowe porcelanowe "kompakt podtynkowy" z konstrukcją wsporczą deską sedesową kpl 4,000 twardą z Duroplastu 28 Miski ustępowe porcelanowe "kompakt podtynkowy" dla niepełnosprawnych z konstrukcją kpl 1,000 wsporczą deską sedesową twardą z Duroplastu 29 Otuliny z pianki pu gr.10mm na rurę śr.16mm m 33, Otuliny z pianki pu gr.10mm na rurę śr.20mm m 121, Otuliny z pianki pu gr.11mm na rurę śr.25mm m 66, Otuliny z pianki pu gr.12mm na rurę śr.32mm m 5, Otuliny z pianki pu gr.12mm na rurę śr.40mm m 16, Pisuary porcelanowe szt 2, Pospółka m3 14, Przyłącze elastyczne do armatury dł.300mm w oplocie stalowym szt 5, Rury kanalizacyjne 1-kielichowe niskoszumowe d=110mm m 44, Rury stalowe S gwintowane ocynkowane o średnicy 15mm m 0, Rury stalowe S przewodowe gwintowane ocynkowane o średnicy 25mm m 15, Rury stalowe S przewodowe gwintowane ocynkowane o średnicy 32mm m 1, Rury z PCW kanalizacyjne 1-kielichowe d=32mm m 8, Rury z PCW kanalizacyjne kielichowe o średnicy 110mm m 8, Rury z PCW kanalizacyjne kielichowe o średnicy 160mm m 33, Rury z PCW przepustowe d=110mm m 5, Rury z PCW przepustowe o średnicy 160mm m 2, Rury z polipropylenu d=20mm m 4, Rury z polipropylenu PP-R stabilizowana mechanicznie wkładką aluminiową śr.16/2,2mm m 33, Rury z polipropylenu PP-R stabilizowana mechanicznie wkładką aluminiową śr.20/2,8mm m 121, Rury z polipropylenu PP-R stabilizowana mechanicznie wkładką aluminiową śr.25/3,5mm m 64, Rury z polipropylenu PP-R stabilizowana mechanicznie wkładką aluminiową śr.32/4,5mm m 5, Rury z polipropylenu PP-R stabilizowana mechanicznie wkładką aluminiową śr.40/5,6mm m 16, Spusty do brodzików natryskowych szt 1, Studzienka inspekcyjna z PCV Wavin śr.600mm gł.1,81m z pokrywą typu lekkiego szt 1,000 kompletnie wyposażona 54 Syfony pisuarowe z tworzywa sztucznego szt 2, Syfony umywalkowe niklowane szt 6, Syfony zlewozmywakowe niklowane szt 2, Szafki hydrantowe nascienne z miejscem na gaśnicę i gaśnicą 6kg z prądownicą i wężem kpl 1,000 półsztywnym l=20m oraz wbudowanym zaworem antyskażeniowym 58 Szafki hydrantowe wnękowe z miejscem na gaśnicę i gaśnicą 6kg z prądownicą i wężem kpl 1,000 półsztywnym l=20m oraz wbudowanym zaworem antyskażeniowym 59 Uchwyty do rur z tworzyw sztucznych szt 397, Uchwyty do rur szt 8, Uchwyty stalowe z wkładką elastyczną do rur miedzianych szt 4, Umywalki porcelanowe 50x42 z półpostumentem szt 5, Umywalki porcelanowe dla osób niepełnosprawnych szt 1, Urządzenia zabezpieczające wodę przed wtórnym zanieczyszczeniem typu BA, temp. max. 65 stopni C, max. ciśnienie wlotowe 1,0 MPa, przyłącze o średnicy 1 i 1/4" szt 1,000

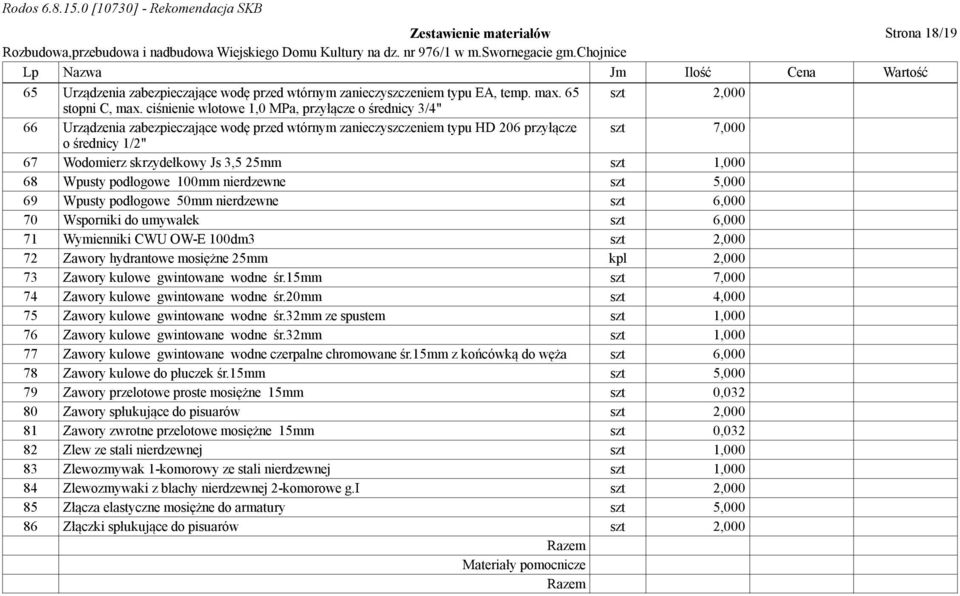

18 Zestawienie materiałów Strona 18/19 Lp Nazwa Jm Ilość Cena Wartość 65 Urządzenia zabezpieczające wodę przed wtórnym zanieczyszczeniem typu EA, temp. max. 65 szt 2,000 stopni C, max. ciśnienie wlotowe 1,0 MPa, przyłącze o średnicy 3/4" 66 Urządzenia zabezpieczające wodę przed wtórnym zanieczyszczeniem typu HD 206 przyłącze szt 7,000 o średnicy 1/2" 67 Wodomierz skrzydełkowy Js 3,5 25mm szt 1, Wpusty podłogowe 100mm nierdzewne szt 5, Wpusty podłogowe 50mm nierdzewne szt 6, Wsporniki do umywalek szt 6, Wymienniki CWU OW-E 100dm3 szt 2, Zawory hydrantowe mosiężne 25mm kpl 2, Zawory kulowe gwintowane wodne śr.15mm szt 7, Zawory kulowe gwintowane wodne śr.20mm szt 4, Zawory kulowe gwintowane wodne śr.32mm ze spustem szt 1, Zawory kulowe gwintowane wodne śr.32mm szt 1, Zawory kulowe gwintowane wodne czerpalne chromowane śr.15mm z końcówką do węża szt 6, Zawory kulowe do płuczek śr.15mm szt 5, Zawory przelotowe proste mosiężne 15mm szt 0, Zawory spłukujące do pisuarów szt 2, Zawory zwrotne przelotowe mosiężne 15mm szt 0, Zlew ze stali nierdzewnej szt 1, Zlewozmywak 1-komorowy ze stali nierdzewnej szt 1, Zlewozmywaki z blachy nierdzewnej 2-komorowe g.i szt 2, Złącza elastyczne mosiężne do armatury szt 5, Złączki spłukujące do pisuarów szt 2,000 Razem pomocnicze Razem

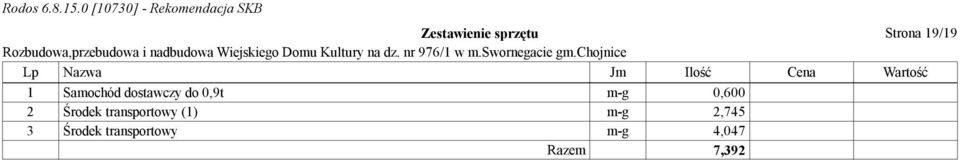

19 Zestawienie sprzętu Strona 19/19 Lp Nazwa Jm Ilość Cena Wartość 1 Samochód dostawczy do 0,9t m-g 0,600 2 Środek transportowy (1) m-g 2,745 3 Środek transportowy m-g 4,047 Razem 7,392
