Instrukcja regeneracji kasety Samsung CLP_360/365/CLX3300/3305/Xpress C410

Transkrypt

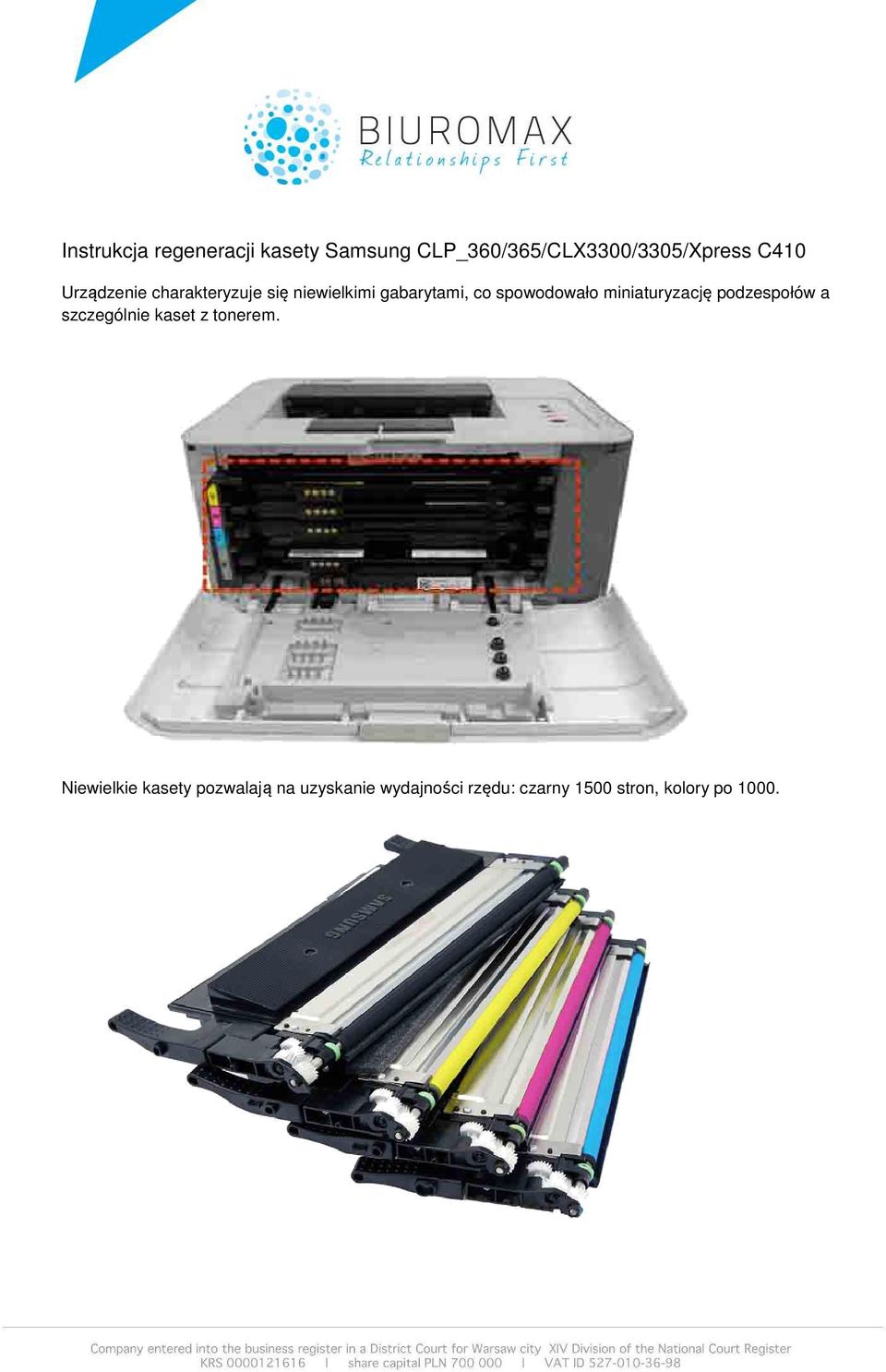

1 Instrukcja regeneracji kasety Samsung CLP_360/365/CLX3300/3305/Xpress C410 Urządzenie charakteryzuje się niewielkimi gabarytami, co spowodowało miniaturyzację podzespołów a szczególnie kaset z tonerem. Niewielkie kasety pozwalają na uzyskanie wydajności rzędu: czarny 1500 stron, kolory po 1000.

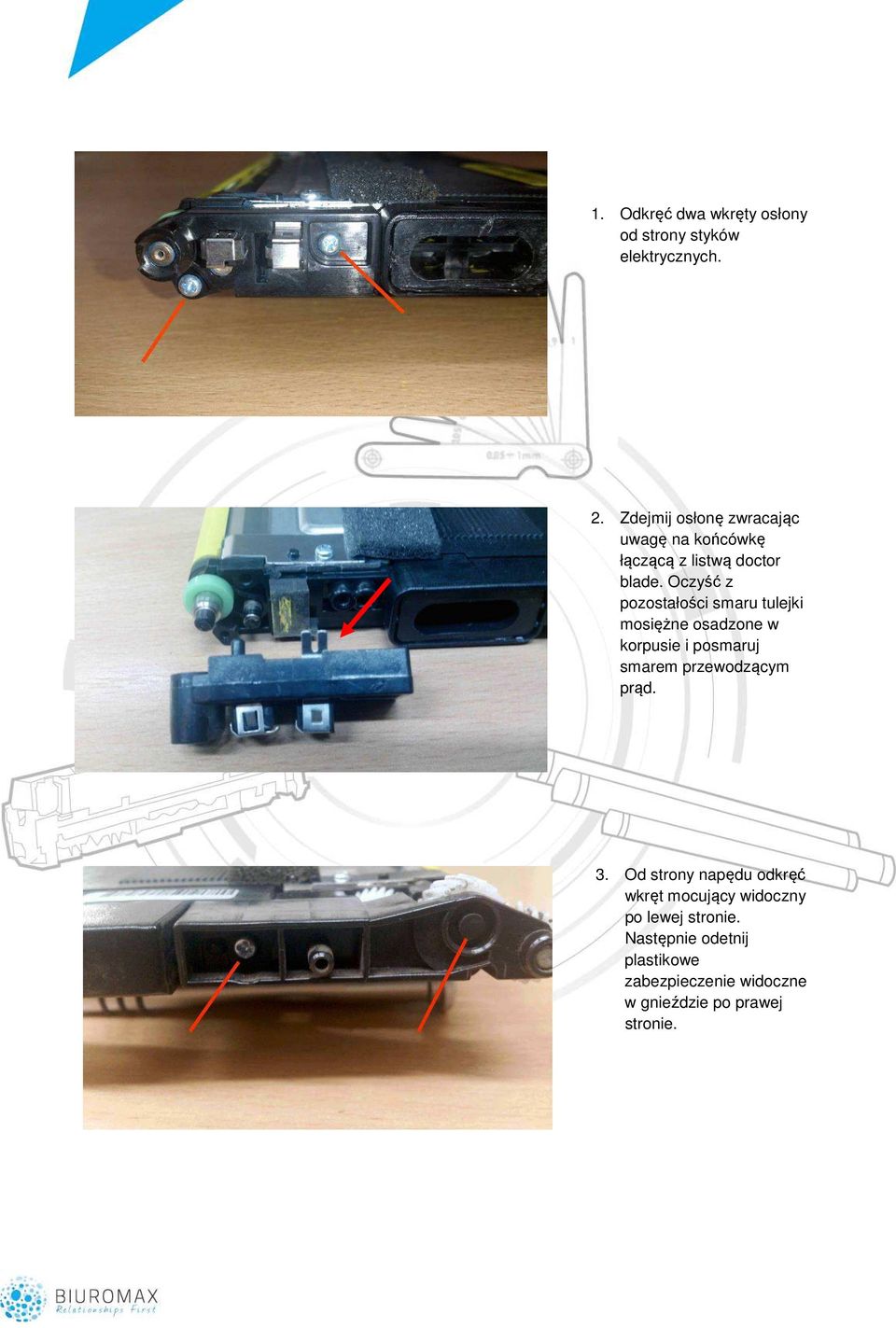

2 1. Odkręć dwa wkręty osłony od strony styków elektrycznych. 2. Zdejmij osłonę zwracając uwagę na końcówkę łączącą z listwą doctor blade. Oczyść z pozostałości smaru tulejki mosiężne osadzone w korpusie i posmaruj smarem przewodzącym prąd. 3. Od strony napędu odkręć wkręt mocujący widoczny po lewej stronie. Następnie odetnij plastikowe zabezpieczenie widoczne w gnieździe po prawej stronie.

3 4. Upewnij się czy całe zabezpieczenie zostało usunięte. 5. Usuń obudowę kół zębatych. 6. Oddziel koła zębate napędu.

4 7. Odkręć śruby mocujące listwę doctor blade z obu stron. 8. Wszystkie czynności związane ze zdejmowaniem i ponownym montażem listwy muszą być wykonane ze szczególną starannością. 9. Użyj ostrego noża do precyzyjnego usunięcia gąbki uszczelniającej. Oczyść dokładnie resztki kleju z listwy. Do ponownego montażu gąbki użyj taśmy dwustronnie klejącej. Jeśli gąbka ulegnie uszkodzeniu zastąp ją nowym paskiem przy użyciu taśmy.

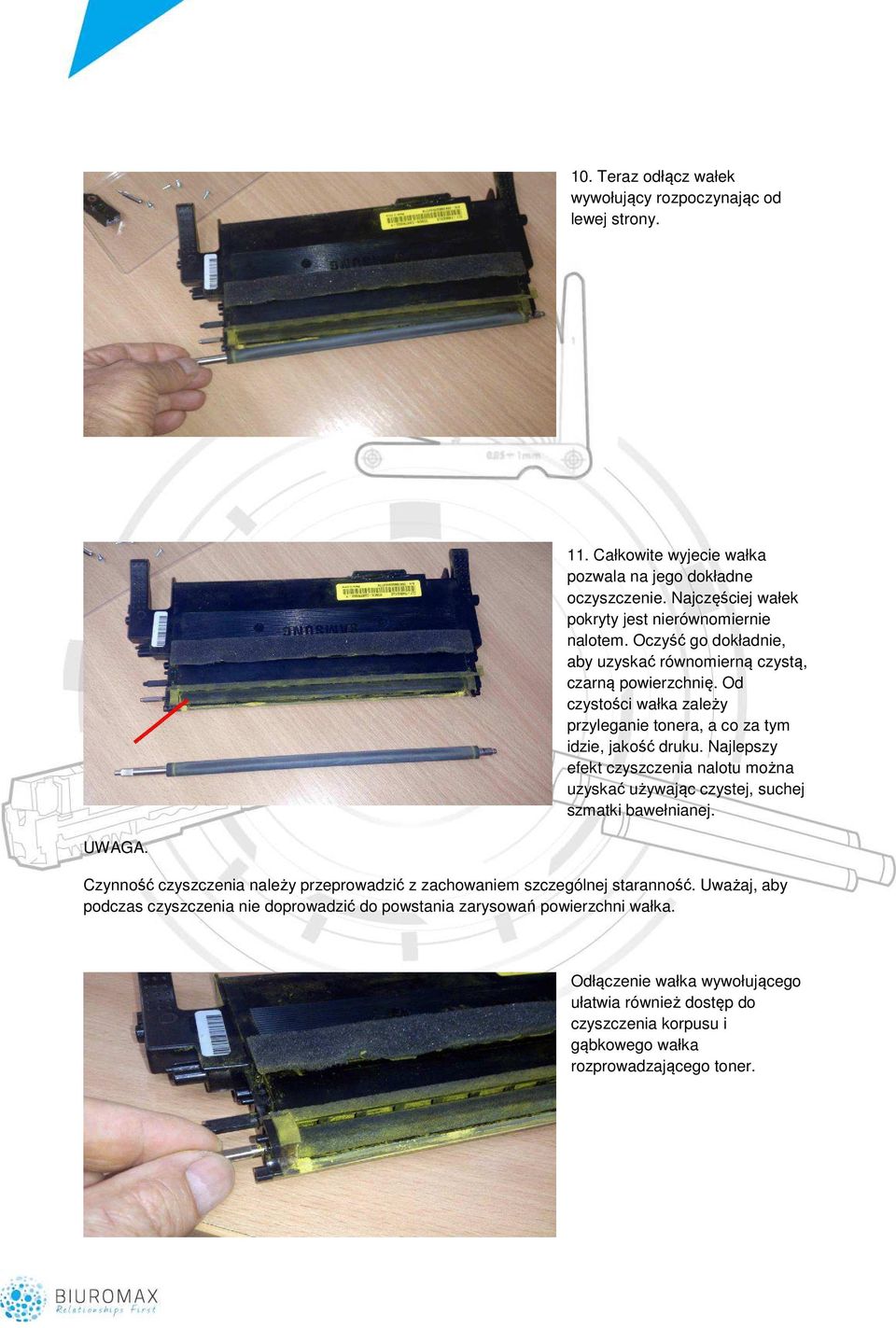

5 10. Teraz odłącz wałek wywołujący rozpoczynając od lewej strony. 11. Całkowite wyjecie wałka pozwala na jego dokładne oczyszczenie. Najczęściej wałek pokryty jest nierównomiernie nalotem. Oczyść go dokładnie, aby uzyskać równomierną czystą, czarną powierzchnię. Od czystości wałka zależy przyleganie tonera, a co za tym idzie, jakość druku. Najlepszy efekt czyszczenia nalotu można uzyskać używając czystej, suchej szmatki bawełnianej. UWAGA. Czynność czyszczenia należy przeprowadzić z zachowaniem szczególnej staranność. Uważaj, aby podczas czyszczenia nie doprowadzić do powstania zarysowań powierzchni wałka. Odłączenie wałka wywołującego ułatwia również dostęp do czyszczenia korpusu i gąbkowego wałka rozprowadzającego toner.

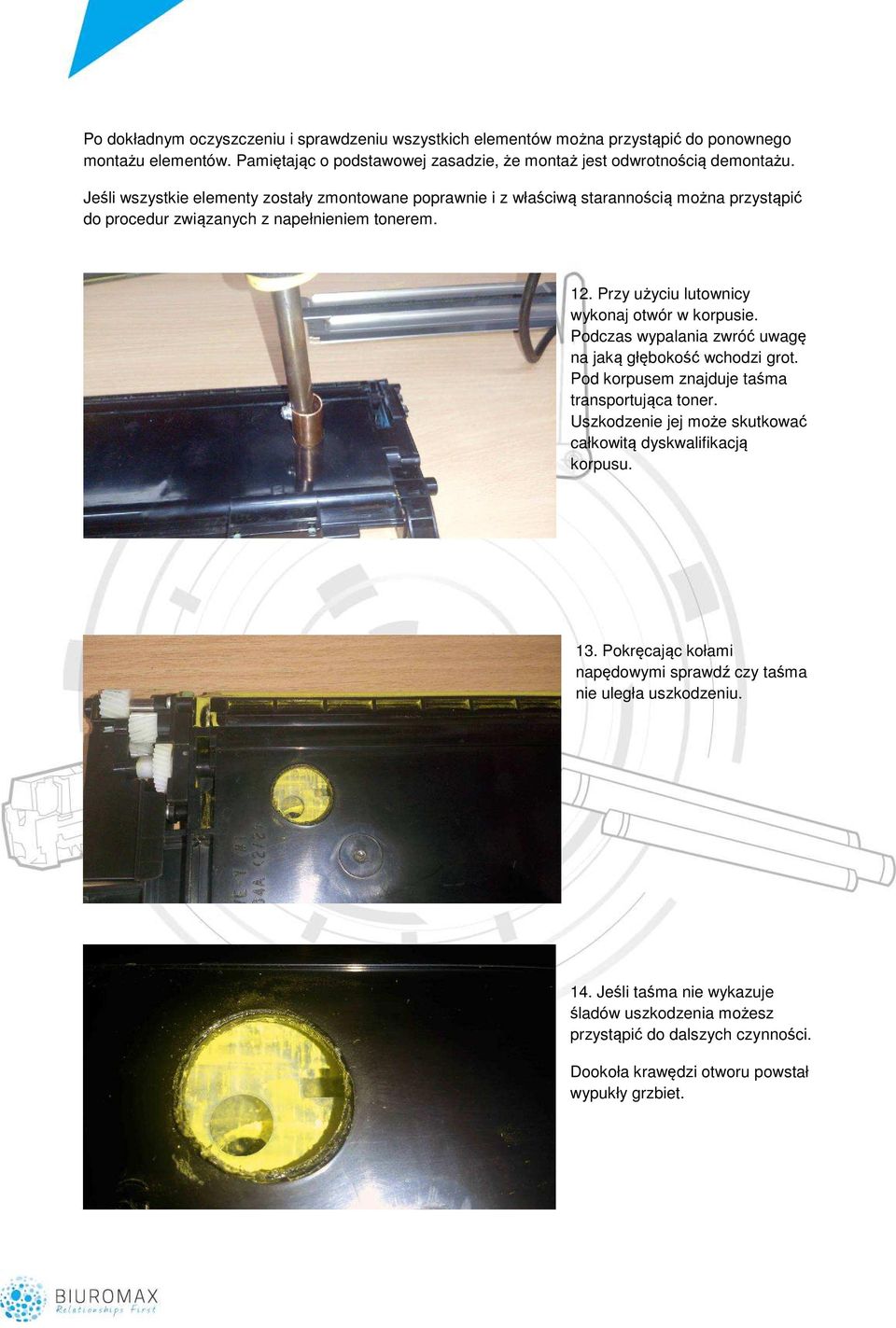

6 Po dokładnym oczyszczeniu i sprawdzeniu wszystkich elementów można przystąpić do ponownego montażu elementów. Pamiętając o podstawowej zasadzie, że montaż jest odwrotnością demontażu. Jeśli wszystkie elementy zostały zmontowane poprawnie i z właściwą starannością można przystąpić do procedur związanych z napełnieniem tonerem. 12. Przy użyciu lutownicy wykonaj otwór w korpusie. Podczas wypalania zwróć uwagę na jaką głębokość wchodzi grot. Pod korpusem znajduje taśma transportująca toner. Uszkodzenie jej może skutkować całkowitą dyskwalifikacją korpusu. 13. Pokręcając kołami napędowymi sprawdź czy taśma nie uległa uszkodzeniu. 14. Jeśli taśma nie wykazuje śladów uszkodzenia możesz przystąpić do dalszych czynności. Dookoła krawędzi otworu powstał wypukły grzbiet.

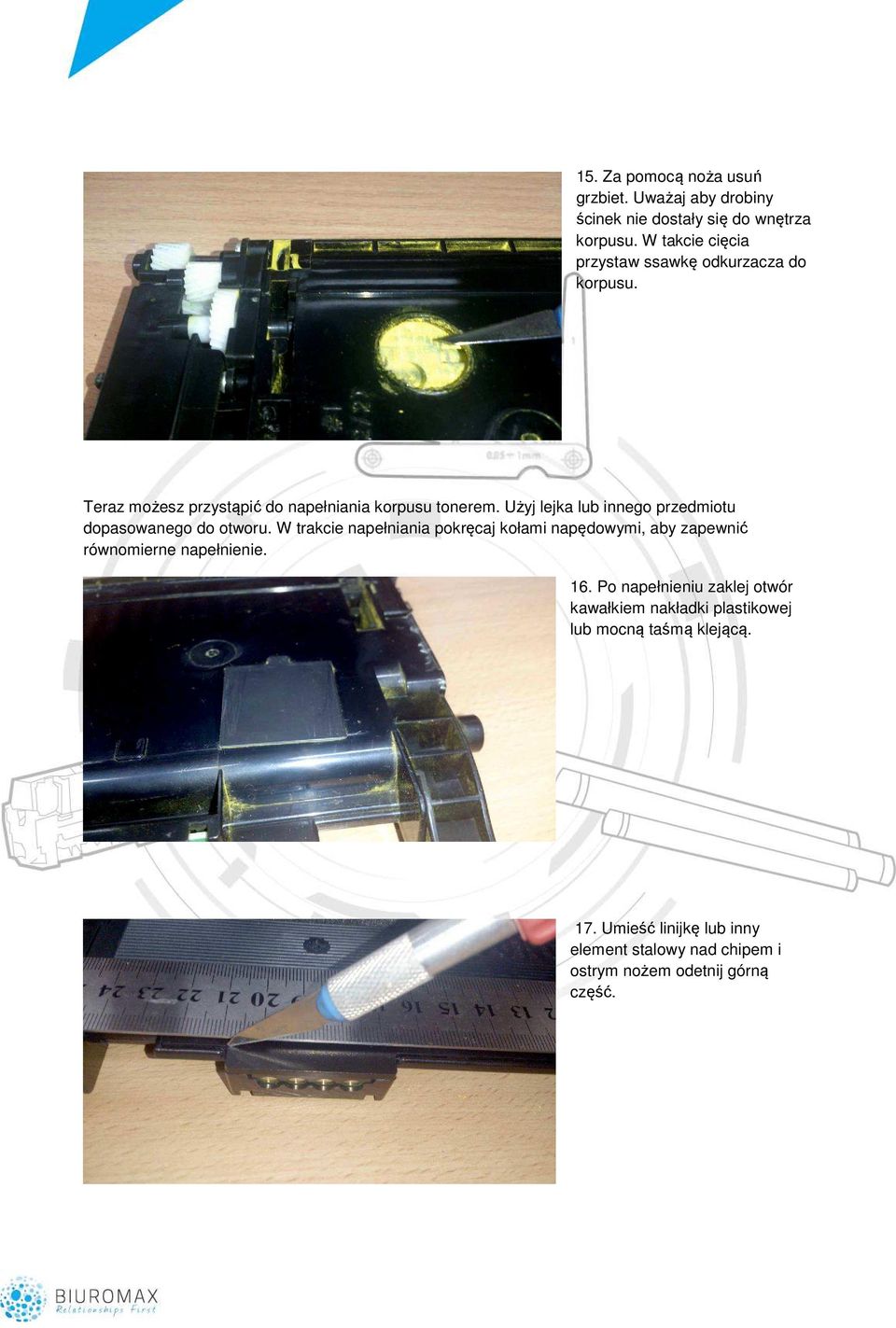

7 15. Za pomocą noża usuń grzbiet. Uważaj aby drobiny ścinek nie dostały się do wnętrza korpusu. W takcie cięcia przystaw ssawkę odkurzacza do korpusu. Teraz możesz przystąpić do napełniania korpusu tonerem. Użyj lejka lub innego przedmiotu dopasowanego do otworu. W trakcie napełniania pokręcaj kołami napędowymi, aby zapewnić równomierne napełnienie. 16. Po napełnieniu zaklej otwór kawałkiem nakładki plastikowej lub mocną taśmą klejącą. 17. Umieść linijkę lub inny element stalowy nad chipem i ostrym nożem odetnij górną część.

8 18. Możesz to zrobić za pomocą piłki lub innego narzędzia tnącego. Można też użyć lutownicy z płaskim grotem. 19. Oddziel i zachowaj element górny. 20. Wymień chip.

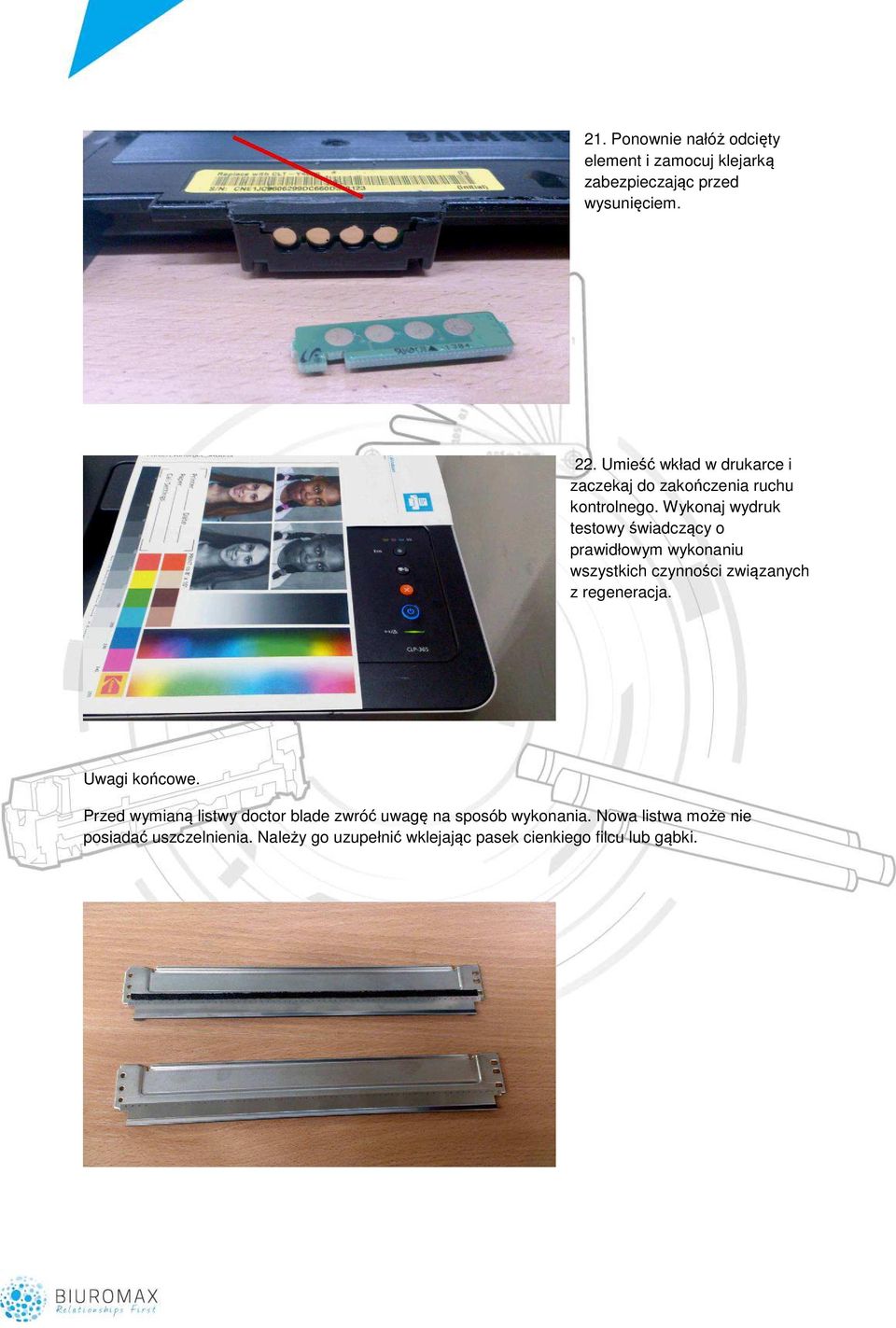

9 21. Ponownie nałóż odcięty element i zamocuj klejarką zabezpieczając przed wysunięciem. 22. Umieść wkład w drukarce i zaczekaj do zakończenia ruchu kontrolnego. Wykonaj wydruk testowy świadczący o prawidłowym wykonaniu wszystkich czynności związanych z regeneracja. Uwagi końcowe. Przed wymianą listwy doctor blade zwróć uwagę na sposób wykonania. Nowa listwa może nie posiadać uszczelnienia. Należy go uzupełnić wklejając pasek cienkiego filcu lub gąbki.
