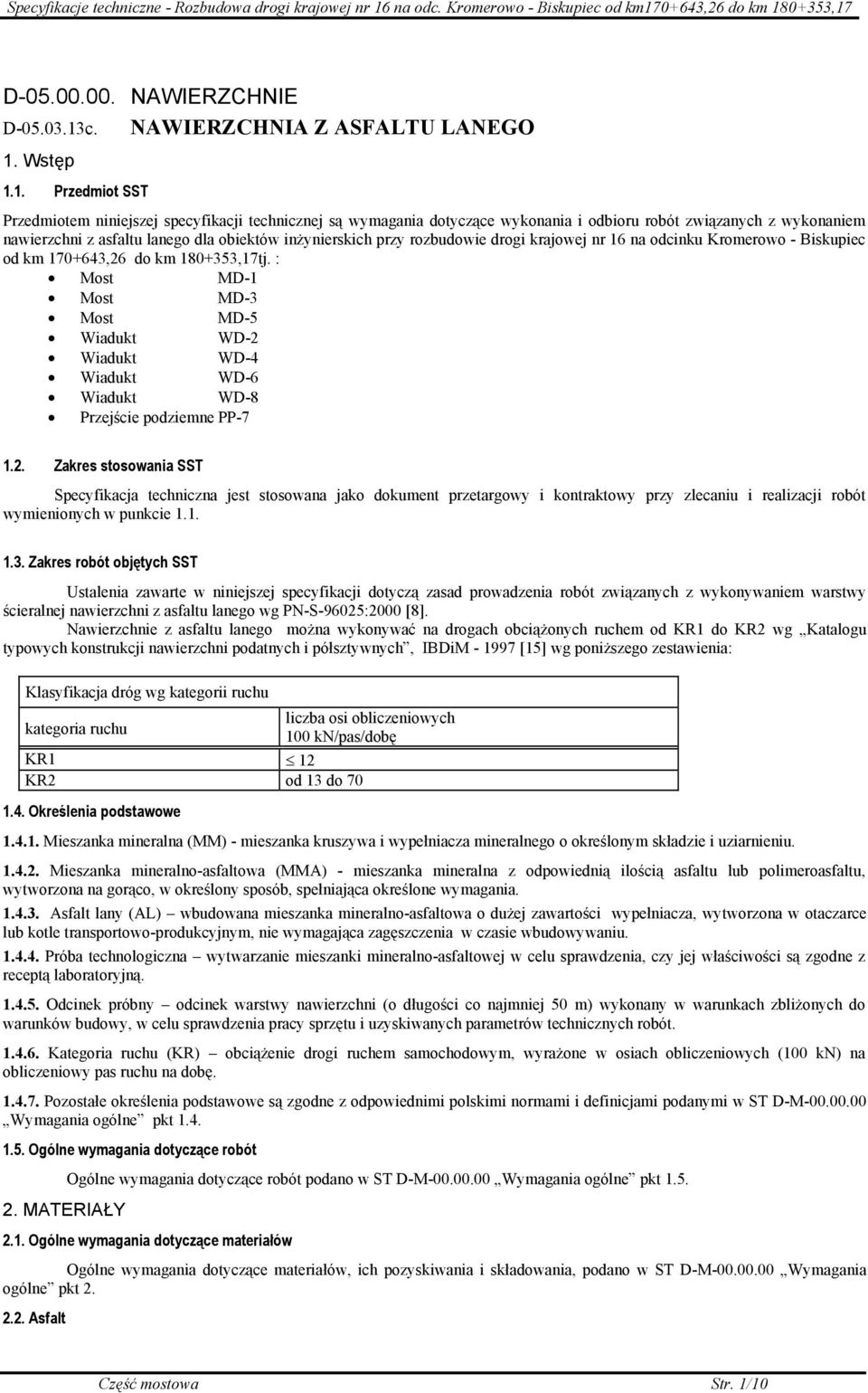

1 D NAWIERZCHNIE D c. NAWIERZCHNIA Z ASFALTU LANEGO 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem nawierzchni z asfaltu lanego dla obiektów inżynierskich przy rozbudowie drogi krajowej nr 16 na odcinku Kromerowo - Biskupiec od km ,26 do km ,17tj. : Most MD-1 Most MD-3 Most MD-5 Wiadukt WD-2 Wiadukt WD-4 Wiadukt WD-6 Wiadukt WD-8 Przejście podziemne PP Zakres stosowania SST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem warstwy ścieralnej nawierzchni z asfaltu lanego wg PN-S-96025:2000 [8]. Nawierzchnie z asfaltu lanego można wykonywać na drogach obciążonych ruchem od KR1 do KR2 wg Katalogu typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM [15] wg poniższego zestawienia: Klasyfikacja dróg wg kategorii ruchu kategoria ruchu liczba osi obliczeniowych 100 kn/pas/dobę KR1 12 KR2 od 13 do Określenia podstawowe Mieszanka mineralna (MM) - mieszanka kruszywa i wypełniacza mineralnego o określonym składzie i uziarnieniu Mieszanka mineralno-asfaltowa (MMA) - mieszanka mineralna z odpowiednią ilością asfaltu lub polimeroasfaltu, wytworzona na gorąco, w określony sposób, spełniająca określone wymagania Asfalt lany (AL) wbudowana mieszanka mineralno-asfaltowa o dużej zawartości wypełniacza, wytworzona w otaczarce lub kotle transportowo-produkcyjnym, nie wymagająca zagęszczenia w czasie wbudowywaniu Próba technologiczna wytwarzanie mieszanki mineralno-asfaltowej w celu sprawdzenia, czy jej właściwości są zgodne z receptą laboratoryjną Odcinek próbny odcinek warstwy nawierzchni (o długości co najmniej 50 m) wykonany w warunkach zbliżonych do warunków budowy, w celu sprawdzenia pracy sprzętu i uzyskiwanych parametrów technicznych robót Kategoria ruchu (KR) obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kn) na obliczeniowy pas ruchu na dobę Pozostałe określenia podstawowe są zgodne z odpowiednimi polskimi normami i definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót 2. MATERIAŁY Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST D-M Wymagania ogólne pkt Asfalt Część mostowa Str. 1/10

2 2.3. Wypełniacz Należy stosować asfalt drogowy spełniający wymagania określone w PN-C-96170:1965 [7]. Rodzaje stosowanych asfaltów drogowych podano w tablicy 1. Asfalty innego rodzaju można stosować, o ile posiadają aprobatę techniczną i są zaakceptowane przez Inżyniera. Należy stosować wypełniacz, spełniający wymagania określone w PN-S-96504:1961 [10] dla wypełniacza podstawowego lub zastępczego. Dopuszcza się stosowanie wypełniacza innego pochodzenia, np. pyłu z odpylania, popiołu lotnego z węgla kamiennego, na podstawie orzeczenia laboratoryjnego i za zgodą Inżyniera. Przechowywanie wypełniacza powinno odbywać się zgodnie z PN-S-96504:1961 [10] Kruszywo Należy stosować kruszywa spełniające wymagania podane w tablicy 1. Składowanie kruszywa powinno odbywać się w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami. Zaleca się, aby frakcje drobne kruszywa (poniżej 4 mm) były przechowywane pod zadaszeniem (wiatami). Warunki składowania oraz lokalizacja składowiska powinny być wcześniej uzgodnione z Inżynierem. Tablica 1. Wymagania wobec materiałów do warstwy ścieralnej z asfaltu lanego Lp. Rodzaj materiału Wymagania wobec materiałów nr normy KR 1lub KR 2 1 Kruszywo łamane granulowane wg PN-B :1996 [2], PN-B-11115:1998 [4] a) ze skał magmowych i przeobrażonych b) ze skał osadowych c) z surowca sztucznego (żużle pomie-dziowe i stalownicze) 2 Kruszywo łamane zwykłe wg PN-B-11112:1996 [2] 3 Żwir i mieszanka wg PN-B-11111:1996 [1] 4 Grys i żwir kruszony z naturalnie rozdrobnionego surowca skalnego wg WT/MK-CZDP 84 [14] kl. I, II; gat.1, 2 jw. jw. kl. I, II; gat.1, 2 kl. I, II kl. I, II; gat.1, 2 5 Piasek wg PN-B-11113:1996 [3] gat. 1, 2 6 Wypełniacz mineralny: a) wg PN-S-96504:1961 [10] b) innego pochodzenia wg orzeczenia laboratoryjnego podstawowy, zastępczy pyły z odpylania, popioły lotne 7 Asfalt drogowy wg PN-C-96170:1965 [7] D20, D35, D50, 8 Polimeroasfalt drogowy wg TWT-PAD-97, IBDiM 54/93 [16] DE 30 A, B, C, DP Krawężniki Krawężniki stosowane do obramowania nawierzchni z asfaltu lanego powinny odpowiadać wymaganiom zawartym w BN-80/ /04 [11] lub PN-B-11213:1997 [5]. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST D-M Wymagania ogólne pkt Sprzęt do wykonywania nawierzchni z asfaltu lanego Wykonawca przystępujący do wykonania nawierzchni z asfaltu lanego, powinien wykazać się możliwością korzystania, w zależności od potrzeb, z następującego sprzętu: kotłów produkcyjno-transportowych holowanych przez ciągniki lub samochody, kotłów stałych, kotłów transportowych montowanych na samochodach samowyładowczych, otaczarek wyposażonych dodatkowo w suszarkę do podgrzewania wypełniacza, układarek, Część mostowa Str. 2/10

3 taczek, żelazek żeliwnych, koksowników, zacieraczek, gładzików, łopat, szczotek, listew drewnianych lub stalowych w przypadku układania ręcznego. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST D-M Wymagania ogólne pkt Transport materiałów Asfalt Wypełniacz Asfalt należy przewozić zgodnie z zasadami podanymi w PN-C-04024:1991 [5]. Wypełniacz luzem należy przewozić w cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających rozładunek pneumatyczny. Wypełniacz workowany można przewozić dowolnymi środkami transportu w sposób zabezpieczony przed zawilgoceniem Kruszywo Kruszywo można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem Asfalt lany Do transportu asfaltu lanego można stosować: kotły produkcyjno-transportowe holowane przez ciągnik lub samochód, kotły transportowe montowane na samochodach samowyładowczych. W czasie transportu asfaltu lanego należy utrzymywać temperaturę wytwarzania, która jest jednocześnie temperaturą wbudowania w nawierzchnię. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne pkt Projektowanie mieszanki mineralno-asfaltowej Przed przystąpieniem do robót, w terminie uzgodnionym z Inżynierem, Wykonawca dostarczy Inżynierowi do akceptacji projekt składu mieszanki mineralno-asfaltowej oraz wyniki badań laboratoryjnych poszczególnych składników i próbki materiałów pobrane w obecności Inżyniera do wykonania badań kontrolnych przez Inwestora. Projektowanie mieszanki mineralno-asfaltowej polega na: doborze składników mieszanki mineralnej, doborze optymalnej ilości asfaltu określeniu jej właściwości i porównaniu wyników z założeniami projektowymi. Krzywa uziarnienia mieszanki mineralnej powinna mieścić się w polu dobrego uziarnienia wyznaczonego przez krzywe graniczne. Rzędne krzywych granicznych uziarnienia mieszanek mineralnych oraz orientacyjne zawartości asfaltu podano w tablicy 2. Krzywe graniczne uziarnienia mieszanek mineralnych do warstwy ścieralnej z asfaltu lanego przedstawiono na rysunkach 1 i 2. Właściwości mieszanki mineralno-asfaltowej i warstwy ścieralnej z asfaltu lanego podano w tablicy 3. Tablica 2. Rzędne krzywych granicznych uziarnienia mieszanek mineralnych do warstwy ścieralnej z asfaltu lanego oraz orientacyjne zawartości asfaltu Rzędne krzywych granicznych uziarnienia MM Wymiar oczek sit # dla KR 1 lub KR 2 mm od 0 do 12,8 mm od 0 do 8,0 mm Przechodzi przez: 16,0 12,8 9,6 8,0 6,3 100 od 88 do 100 od 80 do 100 od 75 do 90 od 70 do od 82 do 100 od 74 do 100 Część mostowa Str. 3/10

4 4,0 2,0 od 61 do 75 od 50 do 65 od 64 do 80 od 55 do 67 zawartość ziarn > 2,0 0,85 0,42 0,30 0,18 0,15 0,075 Orientacyjna zawartość asfaltu w MMA,% m/m (od 35 do 50) od 40 do 57 od 32 do 48 od 29 do 44 od 25 do 37 od 23 do 34 od 20 do 25 (od 33 do 45) od 45 do 57 od 36 do 48 od 33 do 44 od 28 do 37 od 26 do 34 od 20 do 24 od 6,5 do 8,0 od 7,0 do 8,5 Rys. 1.Krzywe graniczne uziarnienia mieszanki mineralnej AL od 0 do 12,8 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem KR 1 lub KR 2 Rys. 2. Krzywe graniczne uziarnienia mieszanki mineralnej AL od 0 do 8 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu ruchem KR 1 lub KR 2 Część mostowa Str. 4/10

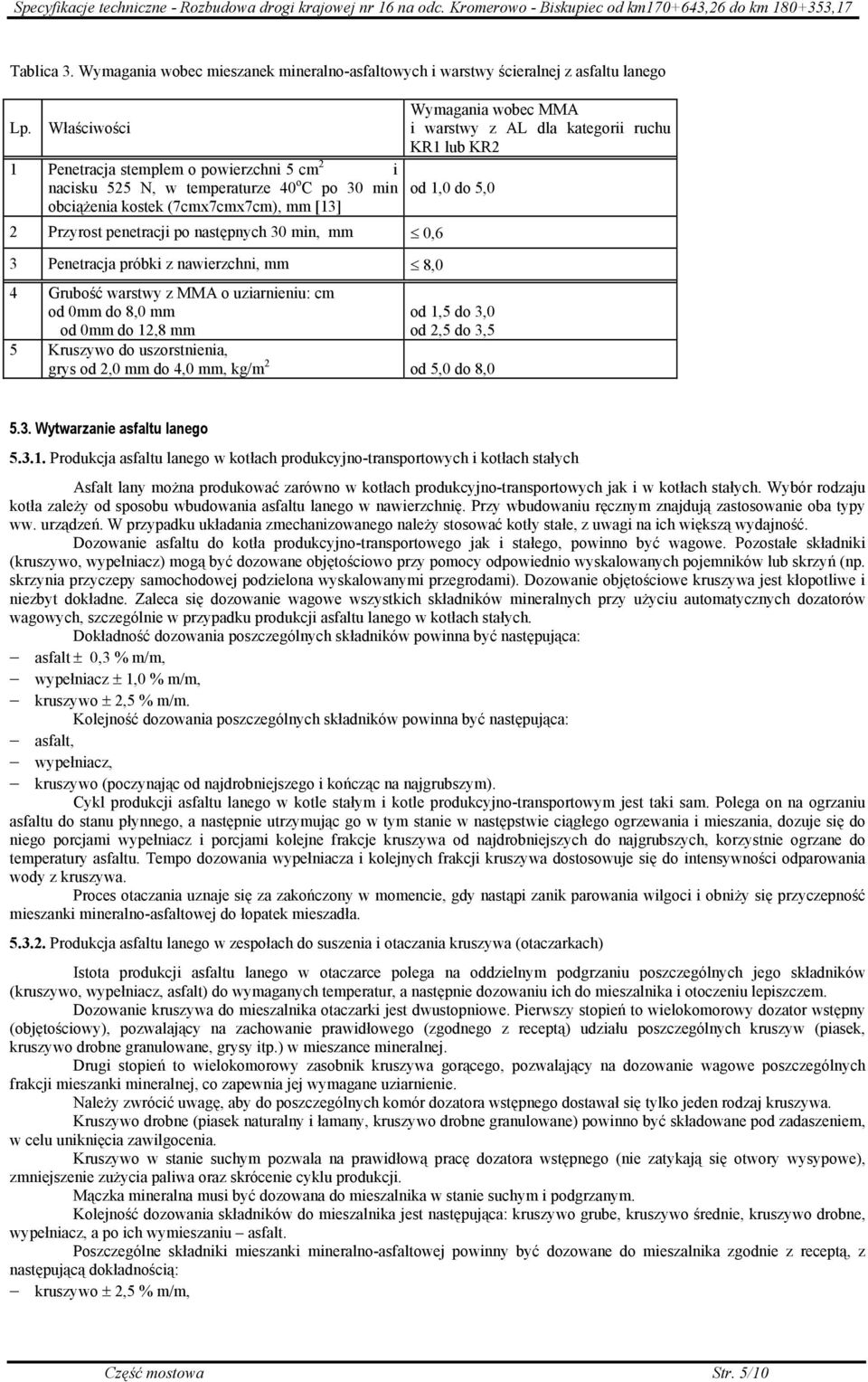

5 Tablica 3. Wymagania wobec mieszanek mineralno-asfaltowych i warstwy ścieralnej z asfaltu lanego Lp. Właściwości 1 Penetracja stemplem o powierzchni 5 cm 2 i nacisku 525 N, w temperaturze 40 o C po 30 min obciążenia kostek (7cmx7cmx7cm), mm [13] 2 Przyrost penetracji po następnych 30 min, mm 0,6 3 Penetracja próbki z nawierzchni, mm 8,0 4 Grubość warstwy z MMA o uziarnieniu: cm od 0mm do 8,0 mm od 0mm do 12,8 mm Wymagania wobec MMA i warstwy z AL dla kategorii ruchu KR1 lub KR2 od 1,0 do 5,0 od 1,5 do 3,0 od 2,5 do 3,5 5 Kruszywo do uszorstnienia, grys od 2,0 mm do 4,0 mm, kg/m 2 od 5,0 do 8, Wytwarzanie asfaltu lanego Produkcja asfaltu lanego w kotłach produkcyjno-transportowych i kotłach stałych Asfalt lany można produkować zarówno w kotłach produkcyjno-transportowych jak i w kotłach stałych. Wybór rodzaju kotła zależy od sposobu wbudowania asfaltu lanego w nawierzchnię. Przy wbudowaniu ręcznym znajdują zastosowanie oba typy ww. urządzeń. W przypadku układania zmechanizowanego należy stosować kotły stałe, z uwagi na ich większą wydajność. Dozowanie asfaltu do kotła produkcyjno-transportowego jak i stałego, powinno być wagowe. Pozostałe składniki (kruszywo, wypełniacz) mogą być dozowane objętościowo przy pomocy odpowiednio wyskalowanych pojemników lub skrzyń (np. skrzynia przyczepy samochodowej podzielona wyskalowanymi przegrodami). Dozowanie objętościowe kruszywa jest kłopotliwe i niezbyt dokładne. Zaleca się dozowanie wagowe wszystkich składników mineralnych przy użyciu automatycznych dozatorów wagowych, szczególnie w przypadku produkcji asfaltu lanego w kotłach stałych. Dokładność dozowania poszczególnych składników powinna być następująca: asfalt ± 0,3 % m/m, wypełniacz ± 1,0 % m/m, kruszywo ± 2,5 % m/m. Kolejność dozowania poszczególnych składników powinna być następująca: asfalt, wypełniacz, kruszywo (poczynając od najdrobniejszego i kończąc na najgrubszym). Cykl produkcji asfaltu lanego w kotle stałym i kotle produkcyjno-transportowym jest taki sam. Polega on na ogrzaniu asfaltu do stanu płynnego, a następnie utrzymując go w tym stanie w następstwie ciągłego ogrzewania i mieszania, dozuje się do niego porcjami wypełniacz i porcjami kolejne frakcje kruszywa od najdrobniejszych do najgrubszych, korzystnie ogrzane do temperatury asfaltu. Tempo dozowania wypełniacza i kolejnych frakcji kruszywa dostosowuje się do intensywności odparowania wody z kruszywa. Proces otaczania uznaje się za zakończony w momencie, gdy nastąpi zanik parowania wilgoci i obniży się przyczepność mieszanki mineralno-asfaltowej do łopatek mieszadła Produkcja asfaltu lanego w zespołach do suszenia i otaczania kruszywa (otaczarkach) Istota produkcji asfaltu lanego w otaczarce polega na oddzielnym podgrzaniu poszczególnych jego składników (kruszywo, wypełniacz, asfalt) do wymaganych temperatur, a następnie dozowaniu ich do mieszalnika i otoczeniu lepiszczem. Dozowanie kruszywa do mieszalnika otaczarki jest dwustopniowe. Pierwszy stopień to wielokomorowy dozator wstępny (objętościowy), pozwalający na zachowanie prawidłowego (zgodnego z receptą) udziału poszczególnych kruszyw (piasek, kruszywo drobne granulowane, grysy itp.) w mieszance mineralnej. Drugi stopień to wielokomorowy zasobnik kruszywa gorącego, pozwalający na dozowanie wagowe poszczególnych frakcji mieszanki mineralnej, co zapewnia jej wymagane uziarnienie. Należy zwrócić uwagę, aby do poszczególnych komór dozatora wstępnego dostawał się tylko jeden rodzaj kruszywa. Kruszywo drobne (piasek naturalny i łamany, kruszywo drobne granulowane) powinno być składowane pod zadaszeniem, w celu uniknięcia zawilgocenia. Kruszywo w stanie suchym pozwala na prawidłową pracę dozatora wstępnego (nie zatykają się otwory wysypowe), zmniejszenie zużycia paliwa oraz skrócenie cyklu produkcji. Mączka mineralna musi być dozowana do mieszalnika w stanie suchym i podgrzanym. Kolejność dozowania składników do mieszalnika jest następująca: kruszywo grube, kruszywo średnie, kruszywo drobne, wypełniacz, a po ich wymieszaniu asfalt. Poszczególne składniki mieszanki mineralno-asfaltowej powinny być dozowane do mieszalnika zgodnie z receptą, z następującą dokładnością: kruszywo ± 2,5 % m/m, Część mostowa Str. 5/10

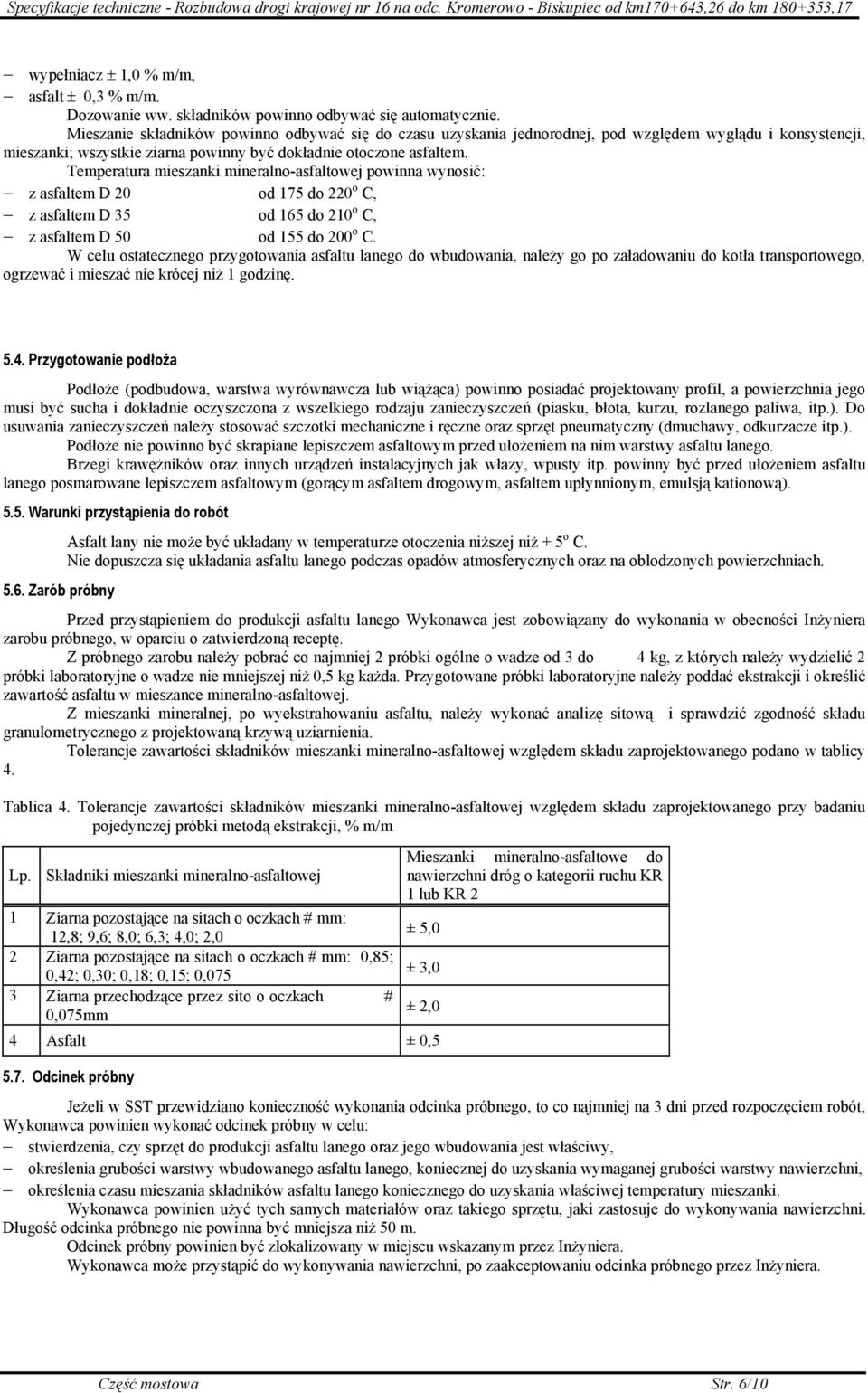

6 wypełniacz ± 1,0 % m/m, asfalt ± 0,3 % m/m. Dozowanie ww. składników powinno odbywać się automatycznie. Mieszanie składników powinno odbywać się do czasu uzyskania jednorodnej, pod względem wyglądu i konsystencji, mieszanki; wszystkie ziarna powinny być dokładnie otoczone asfaltem. Temperatura mieszanki mineralno-asfaltowej powinna wynosić: z asfaltem D 20 od 175 do 220 o C, z asfaltem D 35 od 165 do 210 o C, z asfaltem D 50 od 155 do 200 o C. W celu ostatecznego przygotowania asfaltu lanego do wbudowania, należy go po załadowaniu do kotła transportowego, ogrzewać i mieszać nie krócej niż 1 godzinę Przygotowanie podłoża Podłoże (podbudowa, warstwa wyrównawcza lub wiążąca) powinno posiadać projektowany profil, a powierzchnia jego musi być sucha i dokładnie oczyszczona z wszelkiego rodzaju zanieczyszczeń (piasku, błota, kurzu, rozlanego paliwa, itp.). Do usuwania zanieczyszczeń należy stosować szczotki mechaniczne i ręczne oraz sprzęt pneumatyczny (dmuchawy, odkurzacze itp.). Podłoże nie powinno być skrapiane lepiszczem asfaltowym przed ułożeniem na nim warstwy asfaltu lanego. Brzegi krawężników oraz innych urządzeń instalacyjnych jak włazy, wpusty itp. powinny być przed ułożeniem asfaltu lanego posmarowane lepiszczem asfaltowym (gorącym asfaltem drogowym, asfaltem upłynnionym, emulsją kationową) Warunki przystąpienia do robót 5.6. Zarób próbny Asfalt lany nie może być układany w temperaturze otoczenia niższej niż + 5 o C. Nie dopuszcza się układania asfaltu lanego podczas opadów atmosferycznych oraz na oblodzonych powierzchniach. Przed przystąpieniem do produkcji asfaltu lanego Wykonawca jest zobowiązany do wykonania w obecności Inżyniera zarobu próbnego, w oparciu o zatwierdzoną receptę. Z próbnego zarobu należy pobrać co najmniej 2 próbki ogólne o wadze od 3 do 4 kg, z których należy wydzielić 2 próbki laboratoryjne o wadze nie mniejszej niż 0,5 kg każda. Przygotowane próbki laboratoryjne należy poddać ekstrakcji i określić zawartość asfaltu w mieszance mineralno-asfaltowej. Z mieszanki mineralnej, po wyekstrahowaniu asfaltu, należy wykonać analizę sitową i sprawdzić zgodność składu granulometrycznego z projektowaną krzywą uziarnienia. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego podano w tablicy 4. Tablica 4. Tolerancje zawartości składników mieszanki mineralno-asfaltowej względem składu zaprojektowanego przy badaniu pojedynczej próbki metodą ekstrakcji, % m/m Lp. Składniki mieszanki mineralno-asfaltowej 1 Ziarna pozostające na sitach o oczkach # mm: 12,8; 9,6; 8,0; 6,3; 4,0; 2,0 2 Ziarna pozostające na sitach o oczkach # mm: 0,85; 0,42; 0,30; 0,18; 0,15; 0,075 3 Ziarna przechodzące przez sito o oczkach # 0,075mm Mieszanki mineralno-asfaltowe do nawierzchni dróg o kategorii ruchu KR 1 lub KR 2 ± 5,0 ± 3,0 ± 2,0 4 Asfalt ± 0, Odcinek próbny Jeżeli w SST przewidziano konieczność wykonania odcinka próbnego, to co najmniej na 3 dni przed rozpoczęciem robót, Wykonawca powinien wykonać odcinek próbny w celu: stwierdzenia, czy sprzęt do produkcji asfaltu lanego oraz jego wbudowania jest właściwy, określenia grubości warstwy wbudowanego asfaltu lanego, koniecznej do uzyskania wymaganej grubości warstwy nawierzchni, określenia czasu mieszania składników asfaltu lanego koniecznego do uzyskania właściwej temperatury mieszanki. Wykonawca powinien użyć tych samych materiałów oraz takiego sprzętu, jaki zastosuje do wykonywania nawierzchni. Długość odcinka próbnego nie powinna być mniejsza niż 50 m. Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Inżyniera. Wykonawca może przystąpić do wykonywania nawierzchni, po zaakceptowaniu odcinka próbnego przez Inżyniera. Część mostowa Str. 6/10

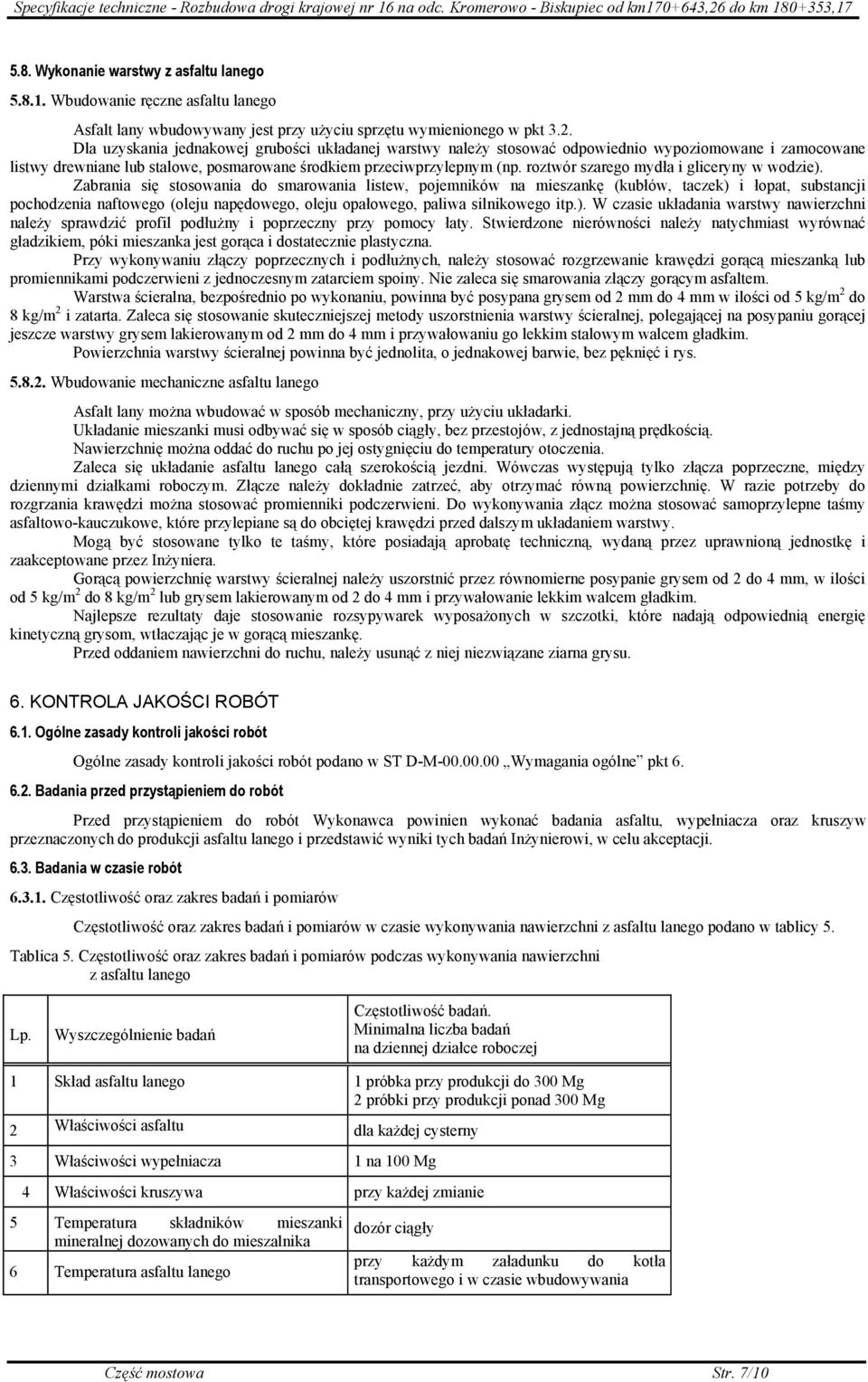

7 5.8. Wykonanie warstwy z asfaltu lanego Wbudowanie ręczne asfaltu lanego Asfalt lany wbudowywany jest przy użyciu sprzętu wymienionego w pkt 3.2. Dla uzyskania jednakowej grubości układanej warstwy należy stosować odpowiednio wypoziomowane i zamocowane listwy drewniane lub stalowe, posmarowane środkiem przeciwprzylepnym (np. roztwór szarego mydła i gliceryny w wodzie). Zabrania się stosowania do smarowania listew, pojemników na mieszankę (kubłów, taczek) i łopat, substancji pochodzenia naftowego (oleju napędowego, oleju opałowego, paliwa silnikowego itp.). W czasie układania warstwy nawierzchni należy sprawdzić profil podłużny i poprzeczny przy pomocy łaty. Stwierdzone nierówności należy natychmiast wyrównać gładzikiem, póki mieszanka jest gorąca i dostatecznie plastyczna. Przy wykonywaniu złączy poprzecznych i podłużnych, należy stosować rozgrzewanie krawędzi gorącą mieszanką lub promiennikami podczerwieni z jednoczesnym zatarciem spoiny. Nie zaleca się smarowania złączy gorącym asfaltem. Warstwa ścieralna, bezpośrednio po wykonaniu, powinna być posypana grysem od 2 mm do 4 mm w ilości od 5 kg/m 2 do 8 kg/m 2 i zatarta. Zaleca się stosowanie skuteczniejszej metody uszorstnienia warstwy ścieralnej, polegającej na posypaniu gorącej jeszcze warstwy grysem lakierowanym od 2 mm do 4 mm i przywałowaniu go lekkim stalowym walcem gładkim. Powierzchnia warstwy ścieralnej powinna być jednolita, o jednakowej barwie, bez pęknięć i rys Wbudowanie mechaniczne asfaltu lanego Asfalt lany można wbudować w sposób mechaniczny, przy użyciu układarki. Układanie mieszanki musi odbywać się w sposób ciągły, bez przestojów, z jednostajną prędkością. Nawierzchnię można oddać do ruchu po jej ostygnięciu do temperatury otoczenia. Zaleca się układanie asfaltu lanego całą szerokością jezdni. Wówczas występują tylko złącza poprzeczne, między dziennymi działkami roboczym. Złącze należy dokładnie zatrzeć, aby otrzymać równą powierzchnię. W razie potrzeby do rozgrzania krawędzi można stosować promienniki podczerwieni. Do wykonywania złącz można stosować samoprzylepne taśmy asfaltowo-kauczukowe, które przylepiane są do obciętej krawędzi przed dalszym układaniem warstwy. Mogą być stosowane tylko te taśmy, które posiadają aprobatę techniczną, wydaną przez uprawnioną jednostkę i zaakceptowane przez Inżyniera. Gorącą powierzchnię warstwy ścieralnej należy uszorstnić przez równomierne posypanie grysem od 2 do 4 mm, w ilości od 5 kg/m 2 do 8 kg/m 2 lub grysem lakierowanym od 2 do 4 mm i przywałowanie lekkim walcem gładkim. Najlepsze rezultaty daje stosowanie rozsypywarek wyposażonych w szczotki, które nadają odpowiednią energię kinetyczną grysom, wtłaczając je w gorącą mieszankę. Przed oddaniem nawierzchni do ruchu, należy usunąć z niej niezwiązane ziarna grysu. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne pkt Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania asfaltu, wypełniacza oraz kruszyw przeznaczonych do produkcji asfaltu lanego i przedstawić wyniki tych badań Inżynierowi, w celu akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów w czasie wykonywania nawierzchni z asfaltu lanego podano w tablicy 5. Tablica 5. Częstotliwość oraz zakres badań i pomiarów podczas wykonywania nawierzchni z asfaltu lanego Lp. Wyszczególnienie badań Częstotliwość badań. Minimalna liczba badań na dziennej działce roboczej 1 Skład asfaltu lanego 1 próbka przy produkcji do 300 Mg 2 próbki przy produkcji ponad 300 Mg 2 Właściwości asfaltu dla każdej cysterny 3 Właściwości wypełniacza 1 na 100 Mg 4 Właściwości kruszywa przy każdej zmianie 5 Temperatura składników mieszanki mineralnej dozowanych do mieszalnika 6 Temperatura asfaltu lanego dozór ciągły przy każdym załadunku do kotła transportowego i w czasie wbudowywania Część mostowa Str. 7/10

8 Skład i uziarnienie mieszanki mineralno-asfaltowej Badanie składu mieszanki mineralno-asfaltowej polega na wykonaniu ekstrakcji wg PN-S-04001[8]. Wyniki powinny być zgodne z receptą laboratoryjną z tolerancją określoną w tablicy 4. Dopuszcza się wykonanie badań innymi równoważnymi metodami Badanie właściwości asfaltu Dla każdej cysterny należy określić penetrację i temperaturę mięknienia asfaltu Badanie właściwości wypełniacza Na każde 100 Mg zużytego wypełniacza należy określić uziarnienie i wilgotność Badanie właściwości kruszywa Przy każdej zmianie należy określić klasę i gatunek kruszywa Pomiar temperatury składników mieszanki mineralnej Pomiar polega na dokonaniu odczytu temperatury na skali odpowiedniego termometru zamontowanego na otaczarce. Temperatura powinna być zgodna z wymaganiami podanymi w recepcie laboratoryjnej i SST Pomiar temperatury mieszanki mineralno-asfaltowej Pomiar temperatury asfaltu lanego powinien być dokonywany: po załadunku do kotła transportowego (w przypadku produkcji w kotle stałym lub otaczarce), w czasie wbudowywania w nawierzchnię. Pomiar należy wykonywać przy użyciu termometru z dokładnością ± 2 o C. Temperatura powinna być zgodna z wymaganiami podanymi w recepcie i SST Badania dotyczące cech geometrycznych i właściwości warstwy z asfaltu lanego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów podaje tablica 6. Tablica 6. Częstotliwość oraz zakres badań i pomiarów wykonanej nawierzchni z asfaltu lanego Lp. Wyszczególnienie badań Minimalna częstotliwość badań i pomiarów 1 Szerokość warstwy 2 razy na odcinku drogi o długości 1 km 2 Równość podłużna warstwy każdy pas ruchu planografem lub łatą co 10 m 3 Równość poprzeczna warstwy nie rzadziej niż co 5 m 4 Spadki poprzeczne warstwy * ) 10 razy na odcinku o długości 1 km 5 Rzędne wysokościowe pomiar rzędnych niwelacji podłużnej i poprzecznej oraz usytuowania osi wg dokumentacji budowy 6 Ukształtowanie osi w planie* ) 7 Grubość warstwy 2 próbki z każdego pasa ruchu o powierzchni do 3000 m 2 8 Złącza podłużne i poprzeczne cała długość złącza 9 Obramowanie warstwy cała długość 10 Wygląd warstwy ocena ciągła 11 Penetracja próbki z warstwy 2 próbki z każdego pasa ruchu o powierzchni do 3000 m 2 *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych Szerokość warstwy Szerokość wykonanej warstwy powinna być zgodna z dokumentacją projektową z tolerancją + 5 cm Równość warstwy Nierówności podłużne warstwy mierzone wg BN-68/ [12] lub metodą równoważną nie powinny być większe od podanych poniżej. 6 mm dla warstwy ścieralnej układanej mechanicznie, Część mostowa Str. 8/10

9 8 mm dla warstwy ścieralnej układanej ręcznie,. Nierówności poprzeczne warstwy należy mierzyć 4-metrową łatą. Nierówności nie mogą przekraczać 5 mm Spadki poprzeczne warstwy ± 0,5 %. Spadki poprzeczne warstwy na odcinkach prostych i łukach powinny być zgodne z dokumentacją projektową z tolerancją Rzędne wysokościowe Rzędne wysokościowe powinny być zgodne z dokumentacją projektową z tolerancją ± 1 cm Ukształtowanie osi w planie Oś w planie powinna być usytuowana zgodnie z dokumentacją projektową z tolerancją 5 cm Grubość warstwy Grubość warstwy powinna być zgodna z dokumentacją projektową z tolerancją: ± 5 mm - dla warstwy o grubości od 2,5 do 3,5 cm, + 5 mm - dla warstwy o grubości od 1,5 do 2,5 cm Złącza podłużne i poprzeczne Sprawdzenie prawidłowości wykonania złącz podłużnych i poprzecznych polega na oględzinach zewnętrznych. Złącza powinny być dobrze związane i zatarte Obramowanie warstwy Sprawdzenie wykonuje się przez oględziny i pomiar przymiarem z podziałką milimetrową. Przy opornikach drogowych i urządzeniach w jezdni nawierzchnia powinna wystawać od 3 do 5 mm ponad ich powierzchnię i być równo obcięta Wygląd warstwy Wygląd warstwy powinien być jednorodny, bez spękań, deformacji, plam i wykruszeń Penetracja próbki z nawierzchni [13]. Penetracja powinna być zgodna z wartością podaną w tablicy 3, według metody wykonania badania podanej w normie 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest m 2 (metr kwadratowy) warstwy nawierzchni z asfaltu lanego. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową i SST, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 i PN-S-96025:2000 [9] dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST D-M Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 2 nawierzchni z mieszanki asfaltu lanego obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, dostarczenie materiałów, wyprodukowanie asfaltu lanego i jego transport na miejsce wbudowania, posmarowanie lepiszczem krawędzi urządzeń obcych i krawężników, rozłożenie asfaltu lanego, wyprofilowanie krawędzi, posypanie grysem i przywałowanie, Część mostowa Str. 9/10

10 przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B-11111:1996 Kruszywo naturalne do nawierzchni drogowych. Żwir i mieszanka 2. PN-B-11112:1996 Kruszywo mineralne. Kruszywo łamane do nawierzchni drogowych PN-B-11113:1996 PN-B-11115:1998 PN-B-11213:1997 Kruszywo mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek Kruszywa mineralne. Kruszywa sztuczne z żużla stalowniczego do nawierzchni drogowych Materiały kamienne elementy kamienne krawężniki uliczne, mostowe i drogowe 6. PN-C-04024:1991 Ropa naftowa i przetwory naftowe. Pakowanie, znakowanie i transport 7. PN-C-96170:1965 Przetwory naftowe. Asfalty drogowe 8. PN-S-04001:1967 Drogi samochodowe. Metody badań mas mineralno-bitumicznych i nawierzchni bitumicznych 9. PN-S-96025:2000 Drogi samochodowe i lotniskowe. Nawierzchnie asfaltowe. Wymagania. 10. PN-S-96504:1961 Drogi samochodowe. Wypełniacz kamienny do mas bitumicznych 11. BN-80/ /04 Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów i torowisk tramwajowych. Krawężniki i obrzeża BN-68/ DIN 1996 część 13 Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą Eindruckversuch mit ebenem Stempel (badanie penetracji nawierzchni gładkim stemplem - patrz załącznik 1) Inne dokumenty 14. WT/MK-CZDP. Wytyczne techniczne oceny jakości grysów i żwirów kruszonych produkowanych z naturalnie rozdrobnionego surowca skalnego, przeznaczonych do nawierzchni drogowych. CZDP, Warszawa, Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych. IBDiM, Warszawa, Tymczasowe wytyczne techniczne. Polimeroasfalty drogowe. TWT-PAD-97. Informacje, instrukcje - zeszyt 54. IBDiM, Warszawa, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 z 1999 r., poz. 430) Literatura techniczna 18. Mechaniczne układanie asfaltu lanego w RFN. Ośrodek Informacji Technicznej i Ekonomicznej przy WZDP, Warszawa. Lipiec E. Skaldawski: Poradnik majstra drogowego bitumiczne roboty nawierzchniowe. WKŁ, Warszawa, A. Paszkowski, E. Skaldawski: Poradnik majstra drogowego. Wytwarzanie mas bitumicznych. WKŁ, Warszawa, S. Luszawski, S. Wojdanowicz: Nowoczesne nawierzchnie bitumiczne. WKŁ, Warszawa, H.J. Stosch: Błędy wykonawstwa nawierzchni bitumicznych. WKŁ, Warszawa, Część mostowa Str. 10/10
