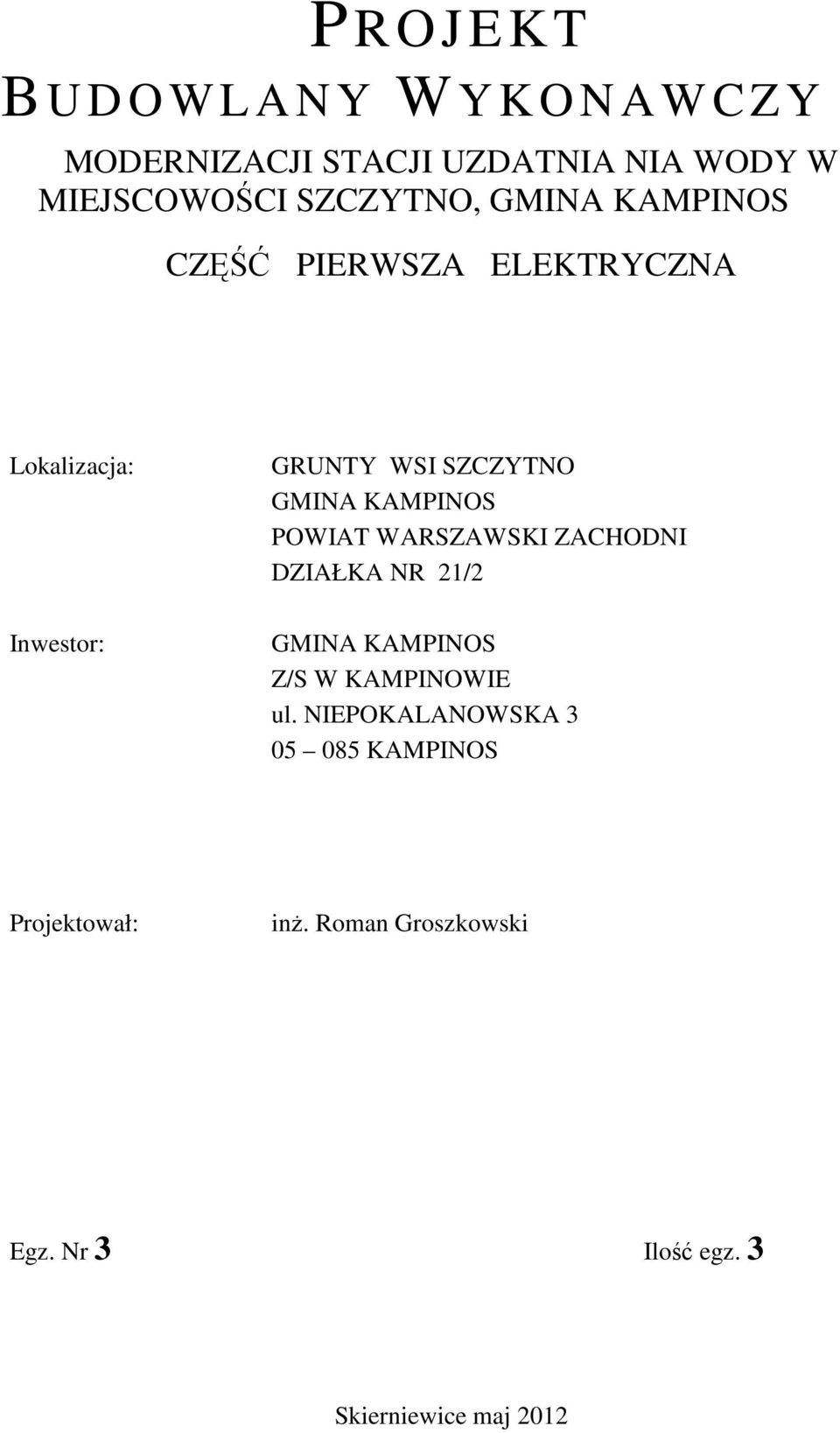

1 PROJEKT B U D O W L A N Y WYKONAWCZY MODERNIZACJI STACJI UZDATNIA NIA WODY W MIEJSCOWOŚCI SZCZYTNO, GMINA KAMPINOS CZĘŚĆ PIERWSZA ELEKTRYCZNA Lokalizacja: Inwestor: GRUNTY WSI SZCZYTNO GMINA KAMPINOS POWIAT WARSZAWSKI ZACHODNI DZIAŁKA NR 21/2 GMINA KAMPINOS Z/S W KAMPINOWIE ul. NIEPOKALANOWSKA KAMPINOS Projektował: inż. Roman Groszkowski Egz. Nr 3 Ilość egz. 3 Skierniewice maj 2012

2 1. Spis treści 1. Spis treści Opis techniczny Wstęp Zasilanie budynku Stacji Uzdatniania Wody Ochrona przeciwporażeniowa Ochrona przeciwprzepięciowa Uwagi końcowe Zestawienie podstawowych materiałów Rysunki i schematy Schemat ideowy instalacji elektrycznej gniazd wtykowych 230V i 400V Schemat ideowy instalacji elektrycznej oświetlenia Schemat ideowy instalacji elektrycznej zasilającej urządzenia technologiczne Schemat ideowy ułożenia koryt i kanałów kablowych Schemat ideowy tablicy bezpiecznikowo-rozdzielczej TB Schemat ideowy układu zasilania Oświadczenie Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót oraz kolejność realizacji poszczególnych obiektów Wykaz istniejących obiektów budowlanych Elementy zagospodarowania działki mogące stwarzać zagrożenie Wskazanie sposobu prowadzenia instruktażu pracowników Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Przynależność do Izby Inżynierów Budownictwa Decyzja o stwierdzeniu przygotowania zawodowego

3 2. Opis techniczny 2.1. Wstęp Niniejsze opracowanie obejmuje wykonanie instalacji elektrycznej, wewnętrznej w modernizowanej Stacji Uzdatniania Wody, na gruntach wsi Szczytno, gmina Kampinos, powiat Warszawski zachodni dz. nr ew. 21/2, w modernizowanej Stacji Uzdatniania Wody, na gruntach wsi Szczytno, gmina Kampinos, powiat Warszawski zachodni dz. nr ew. 21/2. Do modernizowanej stacji istnieje linia zasilająca ENN 0,4 kv napowietrzna bezpośrednio ze stacji transformatorowej zasilającej tylko stację SUW. W obiekcie istnieje pomiar półpośredni energii czynnej Zasilanie budynku Stacji Uzdatniania Wody Stacja uzdatniania wody zasilana jest przyłączem napowietrznym 4x Al. 70 mm 2 ze stacji transformatorowej słupowej 15/0,4 kv. Przyłącze napowietrzne pozostanie bez zmian, natomiast należy wymienić istniejący kabel aluminiowy od zacisków prądowych przyłącza do rozdzielnicy, przekładników prądowych w szafie pomiarowej na kabel YKY 4x50 mm 2. Kabel należy ułożyć po trasie demontowanego kabla aluminiowego. W rozdzielnicy należy wykonać główną szynę uziemiającą, którą należy uziemić i do której należy przyłączyć wszystkie metalowe instalacje i elementy budynku (instalacje technologiczne, CO, wody, gazu, zbrojenie budynku, kanalizacja, zbrojenie ławy fundamentowe). W rozdzielnicy należy zainstalować za pomiarem (przekładnikami prądowymi) przełącznik sieć agregat typu 1, 0, 2: na szynach głównych ograniczniki przepięć typu 1+2 (klasy B+C), ograniczające przepięcia w sieci od wyładowań atmosferycznych i zaindukowanych zgodnie z wymogami normy PNE-05009/443 ogranicznik należy włączyć pomiędzy fazy i zero a zacisk PE, połączenie wykonać przewodem LY 35mm 2 wyłączniki różnicowo-prądowy o prądzie różnicowym 30 ma, zgodnie ze schematem nr 5 zabezpieczenia nadmiarowo-prądowe typu S-300 lampki sygnalizacyjne wskazujące obecność napięcia Ze względu na zły stan instalacji wewnętrznej wykonana przewodem aluminiowym oraz obwody 400 V czterożyłowe, 230V dwużyłowe niemożność zastosowania systemu ochrony (samoczynne szybkie wyłączenie) całość instalacji należy zdemontować i wykonać nową. Obwody gniazdek wtykowych 230V wykonać przewodami YDYp (YDY) 3x2,5mm 2, obwody oświetleniowe należy wykonać przewodami YDYp (YDY) 3x1,5mm 2, obwody siłowe przewodem o przekroju min. 5x4,0mm 2 Cu. Należy zastosować typowy osprzęt instalacyjny natynkowy bryzgoszczelny, osprzęt i oprawy oświetleniowe w klasie IP65. Instalację w budynku wykonać w korytach kablowych, doprowadzenia zasilań do pomp zestawu hydroforowego, pomp, sprężarek i innych urządzeń podejścia wykonać w posadce w rurach izolacyjnych Rura RKGS 40 z pilotem. Do pieców akumulacyjnych zasilania zakończyć puszką instalacyjną natynkową 100x100x50 IP56 do której należy wprowadzić przewód zasilający i przewód sterowniczy od termostatu. Przy puszkach należy zainstalować 3

4 gniazda 230V z przeznaczeniem dla nadmuchu ciepłego powietrza z pieców. Sterowanie pieców wykonać zegarem sterującym (tania taryfa) i regulatorami temperatury (termostatami). W pomieszczeniu chlorowni oświetlenie i wentylator wyciągowy wysterować czujką ruchu tak aby przy wejściu obsługi samoczynnie załączało się oświetlenie i wentylacja. Część instalacji technologicznej zasilana i sterowana będzie z szafy automatyki sterującej procesami technologicznymi. Przewody zasilające i sterownicze od zestawu hydroforowego, dmuchaw, sprężarek, pompy płuczącej, elektrozaworów, zasuw należy wprowadzić do szafy automatyki. Instalację wykonać zgodnie ze schematami Ochrona przeciwporażeniowa Zgodnie z Rozporządzeniem Ministra Przemysłu nr 473 (Dz.Ust.Nr 81 z dn ) oraz PN-HD :2007(U) oraz PN-IEC :2000 przewiduje się jako ochronę dodatkową przed porażeniem prądem elektrycznym dla wszystkich instalacji odbiorczych. Jako dodatkowy środek ochrony zastosowano samoczynne szybkie odłączenie zasilania. Do ochrony instalacji odbiorczej jako dodatkowy środek ochrony przeciwporażeniowej zaprojektowano wyłącznik przeciwporażeniowy różnicowo-prądowy, przewidziano zainstalowanie go w tablicy głównej TB budynku. Szybkie odłączenie zasilania wyłącznik różnicowo nadprądowy: I = 30[ ma] t = 0,2[ s] I 40[ A] n w n = Układ sieciowy z punktu widzenia ochrony od porażeń TN-C. Złącze ZK i tablica TB nie wymagają dodatkowej ochrony gdyż są wykonane z tworzywa o podwyższonej klasie izolacji. Z uwagi na dużą odległość od stacji trafo, dla złącza i tablicy TB sprawdzono obliczeniowo skuteczność ochrony dodatkowej w projekcie przyłącza. Dostosowanie ochrony przeciwporażeniowej do wymagań normy PN-HD :2006 (U) wymaga: wykonania instalacji jednofazowej jako instalacji trójprzewodowej (przewód fazowy -L, przewód neutralny -N, przewód ochronny -PE) wykonanie instalacji trójfazowej jako instalacji pięcioprzewodowej zastosowanie we wszystkich pomieszczeniach gniazd wtykowych ze stykami ochronnymi. W złączu należy dokonać rozdziału przewodu ochronnego i zera roboczego. Przewód ochronny PE kolor żółto-zielony od złącza prowadzić rozdzielnię z zerem roboczym N zachowując dla całej instalacji odbiorczej układ sieciowy TN-S. Po wykonaniu instalacji i włączeniu pod napięcie należy natychmiast dokonać pomiarów skuteczności dodatkowej ochrony przeciwporażeniowej i do odbioru końcowego przedstawić stosowny protokół Ochrona przeciwprzepięciowa Dla budynku w modernizowanej Stacji Uzdatniania Wody zasilanego linią napowietrzną poprzez złącze napowietrzne projektuje się dwustopniowy system ochrony przeciwprzepięciowej. Ograniczniki przepięć typu 1+2 (klasy B+C) zainstalowane w tablicy głównej budynku tworzą pierwszy stopień ochrony. Zainstalowanie ograniczników powinno ograniczyć przepięcia do wartości 0,28kV, co zgodnie z wymogami normy PNE-05009/443 zabezpiecza urządzenia aktualnie stosowane przed skutkami przepięć i wyładowań atmosferycznych. Połączenia ogranicznika w układzie wykonać przewodem o przekroju 35mm 2 Cu. 4

5 2.5. Uwagi końcowe Projekt techniczny, instalacja elektryczna - wewnętrzna Całość prac wykonać zgodnie z niniejszą dokumentacją pod stałym i fachowym nadzorem oraz zgodnie z obowiązującymi normami i przepisami (przytoczonymi powyżej) oraz przepisami PBUE przez osoby posiadające odpowiednie uprawnienia i kwalifikacje. Do wykonania stosować materiały fabrycznie nowe posiadające stosowne atesty i znaki bezpieczeństwa. Po wykonaniu prac należy wykonać pomiary rezystancji izolacji, uziemienia oraz ochrony przeciwporażeniowej. Wyniki pomiarów zakończyć protokołem. Zmierzyć rezystancję istniejącego uziomu, jeśli jest większa niż 10 Ω to dołożyć uziomy prętowe tak aby przeliczona rezystancja była mniejsza od 10 Ω. Uziom połączyć z szyną PE w rozdzielnicy. 5

6 3. Zestawienie podstawowych materiałów 1. Przewód YDYp (YDY) 3x2,5mm mb 2. Przewód YDYp 3x1,5 mm mb 3. Przewód YDY 5x4,0 mm mb 4. Przewód YDYp 5x1,5 mm mb 5. Kabel 4xLGY 16 mm 5 mb 6. Koryta kablowe z pokrywą KE 60/ m 7. Koryta kablowe z pokrywą KE 60/60 47 m 8. Kanały kablowe - Rura RKGS 40 + pilot 17 m 9. Rozdzielnica elektryczna dla obwodów części nie technologicznej 40 x 60 x 180 (Głę. x Szer. x Wys.) cm jednodrzwiowa 2 szt. 10. Szafa do automatyki z wyposażeniem 40 x 120 x 180 (Głę. x Szer. x Wys.) cm dwudrzwiowa 1 szt. 11. Bezpieczniki S 301 B 16 A 2 szt. 12. Bezpieczniki S 301 B 16 A 3 szt. 13. Bezpieczniki S 303 B 20 A 3 szt. 14. Bezpieczniki S 303 C 20 A 1 szt. 15. Wyłącznik różnicowo prądowy 25/0.03A 2 szt. 16. Wyłącznik różnicowo prądowy 40/0.03A 3 szt. 17. Ochronniki przepięć typu 1+2 (klasy B+C) 1 kpl. 18. Gniazda 230V 29 szt. 19. Gniazda 400V 1 kpl. 20. Wypusty elektryczne 400V 5 kpl. 21. Wyłączniki 230V 17 szt. 22. Czujka ruchu 1 szt. 23. Plafoniera 1 szt. 24. Oprawa uliczna sodowa OUS 150 W 1 szt. 25. Oprawa świetlówkowa KOSMO 2x36 W IP szt. 26. Oprawy halogenowe 1 szt. 27. Piec Stiebel Eltron ETS szt. 28. Piec Stiebel Eltron ETS szt. 29. Rura RVC37 6 mb 30. Drobne materiały 6

7 4. Rysunki i schematy 4.1. Schemat ideowy instalacji elektrycznej gniazd wtykowych 230V i 400V 7

8 4.2. Schemat ideowy instalacji elektrycznej oświetlenia 8

9 4.3. Schemat ideowy instalacji elektrycznej zasilającej urządzenia technologiczne 9

10 4.4. Schemat ideowy ułożenia koryt i kanałów kablowych 10

11 4.5. Schemat ideowy tablicy bezpiecznikowo-rozdzielczej TB 11

12 4.6. Schemat ideowy układu zasilania 12

13 13

14 5. Oświadczenie Skierniewice, maj 2012 OŚWIADCZENIE Oświadczam iż projekt pt.: Instalacji wewnętrznej 230V/400V w modernizowanej Stacji Uzdatniania Wody, na gruntach wsi Szczytno, gmina Kampinos, powiat Warszawski zachodni dz. nr ew. 21/2, został wykonany zgodnie z obowiązującymi przepisami PNE i PBUE oraz wydanymi warunkami zasilania przez ZE, a także wiedzą techniczną.... Podpis 14

15 6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 6.1. Zakres robót oraz kolejność realizacji poszczególnych obiektów Przedmiotem budowy jest realizacja: Modernizowanej Stacji Uzdatniania Wody, na gruntach wsi Szczytno, gmina Kampinos, powiat Warszawski zachodni dz. nr ew. 21/ Wykaz istniejących obiektów budowlanych Sieć enn niskiego napięcia, budynek mieszkalny 6.3. Elementy zagospodarowania działki mogące stwarzać zagrożenie W czasie transportu materiałów budowlanych i ich rozładunku oraz w trakcie realizacji inwestycji szczególną uwagę należy zwrócić na napowietrzną linię energetyczną. Roboty w pobliżu linii energetycznej należy prowadzić pod nadzorem Zakładu Energetycznego. W czasie realizacji robót budowlanych szczególną uwagę należy zwrócić na: - prace prowadzone w wykopach - prace prowadzone w pobliżu dróg 6.4. Wskazanie sposobu prowadzenia instruktażu pracowników Prace budowlane winny być prowadzone przez wyspecjalizowane firmy wykonawstwa budowlanego zatrudniające pracowników przeszkolonych w zakresie bezpieczeństwa i higieny pracy. Ponadto kierownik budowy dokona przeszkolenia pracowników uwzględniającego specyfikę prowadzonych robót budowlanych ze szczególnym uwzględnieniem uwagi na: - prace prowadzone w sąsiedztwie linii energetycznej - prace prowadzone na wysokościach - prace prowadzone w sąsiedztwie dróg - prace prowadzone w sąsiedztwie infrastruktury podziemnej (wodociągi, kanalizacja, melioracja, gaz, elektryka itp.) 6.5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Roboty budowlane w obrębie linii energetycznych należy prowadzić z zachowaniem szczególnej ostrożności, pod nadzorem i w uzgodnieniu z Zakładem Energetycznym. W obrębie linii energetycznej zabrania się użycia sprzętu typu koparki, dźwigi, itp. Kierownik budowy wskaże odpowiednie miejsce składowania materiałów budowlanych z uwagi na bezpieczną i sprawną komunikację, umożliwiającą sprawną ewakuację na wypadek pożaru, awarii i innych zagrożeń. W pobliżu dróg i wykopów miejsce pracy należy oznakować taśmami ostrzegawczymi i odpowiednimi znakami. 15

16 7. Przynależność do Izby Inżynierów Budownictwa 16

17 8. Decyzja o stwierdzeniu przygotowania zawodowego 17
