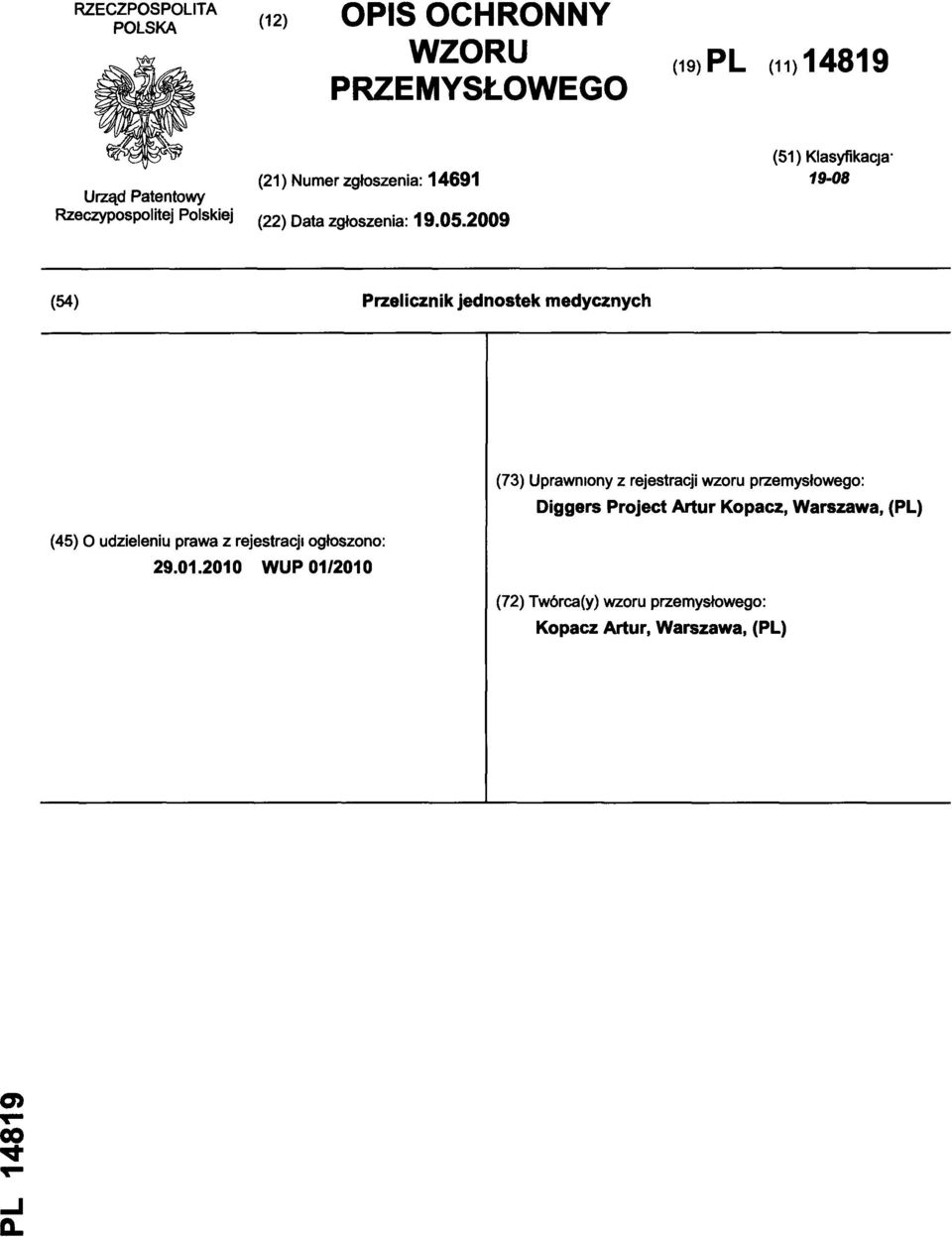

1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja (54) Przelicznik jednostek medycznych (73) Uprawniony z rejestracji wzoru przemysłowego: Diggers Project Artur Kopacz, Warszawa, (PL) (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 01/2010 (72) Twórca(y) wzoru przemysłowego: Kopacz Artur, Warszawa, (PL) PL 14819

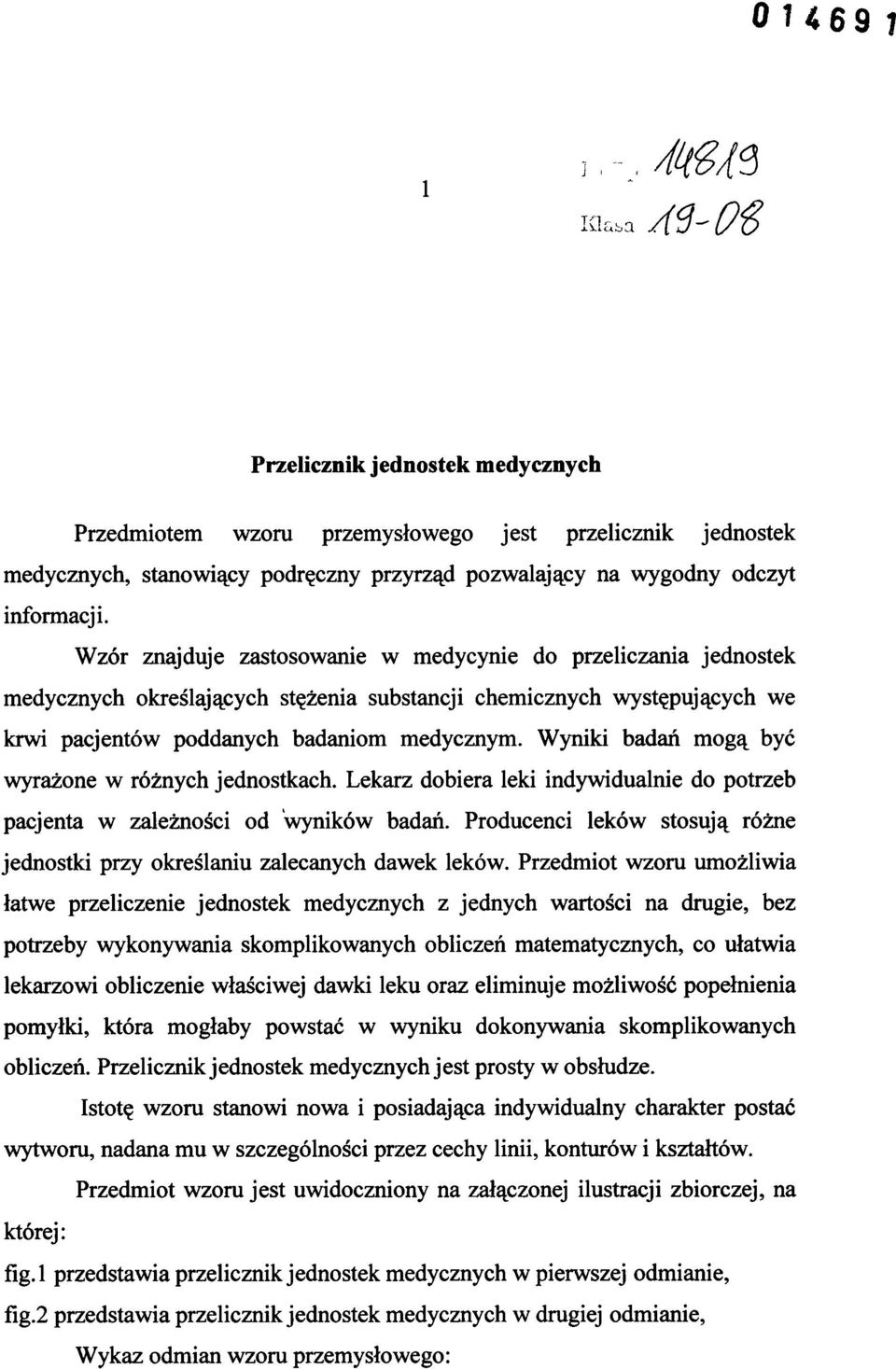

2 1 Przelicznik jednostek medycznych Przedmiotem wzoru przemysłowego jest przelicznik jednostek medycznych, stanowiący podręczny przyrząd pozwalający na wygodny odczyt informacji. Wzór znajduje zastosowanie w medycynie do przeliczania jednostek medycznych określających stężenia substancji chemicznych występujących we krwi pacjentów poddanych badaniom medycznym. Wyniki badań mogą być wyrażone w różnych jednostkach. Lekarz dobiera leki indywidualnie do potrzeb pacjenta w zależności od wyników badań. Producenci leków stosują różne jednostki przy określaniu zalecanych dawek leków. Przedmiot wzoru umożliwia łatwe przeliczenie jednostek medycznych z jednych wartości na drugie, bez potrzeby wykonywania skomplikowanych obliczeń matematycznych, co ułatwia lekarzowi obliczenie właściwej dawki leku oraz eliminuje możliwość popełnienia pomyłki, która mogłaby powstać w wyniku dokonywania skomplikowanych obliczeń. Przelicznik jednostek medycznych jest prosty w obsłudze. Istotę wzoru stanowi nowa i posiadająca indywidualny charakter postać wytworu, nadana mu w szczególności przez cechy linii, konturów i kształtów. Przedmiot wzoru jest uwidoczniony na załączonej ilustracji zbiorczej, na której: fig. 1przedstawia przelicznik jednostek medycznych w pierwszej odmianie, fig. 2 przedstawia przelicznik jednostek medycznych w drugiej odmianie, Wykaz odmian wzoru przemysłowego:

3 2 1. Pierwsza odmiana - przelicznik jednostek medycznych, określających zawartość cholesterolu, z mg/dl na mmol/l; 2. Druga odmiana - przelicznik jednostek medycznych, określających zawartość cukru/glukozy we krwi, z mg/dl na mmol/l; Przelicznik według wzoru w odmianie pierwszej, przedstawiający przelicznik jednostek medycznych, określających zawartość cholesterolu, z mg/dl na mmol/l, składa się z zewnętrznej kieszonki 1 o kształcie prostokąta płasko złożonej, do wewnątrz której wsuwany jest ruchomy, płaski element - wkładka 6 o kształcie prostokąta. Na powierzchni kieszonki znajdują się dwa podłużne otwory 2, usytuowane poziomo jeden nad drugim oraz podłużny otwór 3, umieszczony poniżej podłużnych otworów 2 i przesunięty względem nich w lewo. Wzdłuż krawędzi podłużnych otworów umieszczone są podziałki w różnych skalach. W prawym dolnym rogu przelicznika znajduje się pole tekstowe przeznaczone do umieszczenia treści informacyjnych. Na brzegu kieszonki jest wycięcie 5 umożliwiające uchwycenie i wysuwanie płaskiego elementu - wkładki 6. Na wkładce 6 umieszczone są wskaźniki w postaci pionowych pasków 7. Położenie wkładki 6 w kieszonce 1, ustawia się ręcznie tak, aby na wybranej skali pionowy pasek otrzymał żądane położenie, zaś na pozostałych dwóch skalach odczytuje się odpowiadające dane przedstawione w innych jednostkach medycznych. Przelicznik według wzoru w odmianie drugiej, przedstawiający przelicznik jednostek medycznych, określających zawartość cukru/glukozy we krwi, z mg/dl na mmol/l, składa się z zewnętrznej kieszonki 1 o kształcie prostokąta płasko złożonej, do wewnątrz której wsuwany jest ruchomy, płaski element - wkładka 6 o kształcie prostokąta. Na powierzchni kieszonki znajduje się podłużny otwór 2, usytuowany poziomo oraz podłużny otwór 3, umieszczony poniżej podłużnego otworu 2 i przesunięty względem niego w lewo. Wzdłuż krawędzi podłużnych otworów umieszczone są podziałki w różnych skalach. W prawym dolnym rogu przelicznika znajduje się pole tekstowe przeznaczone do umieszczenia treści informacyjnych. Na brzegu kieszonki jest wycięcie 5

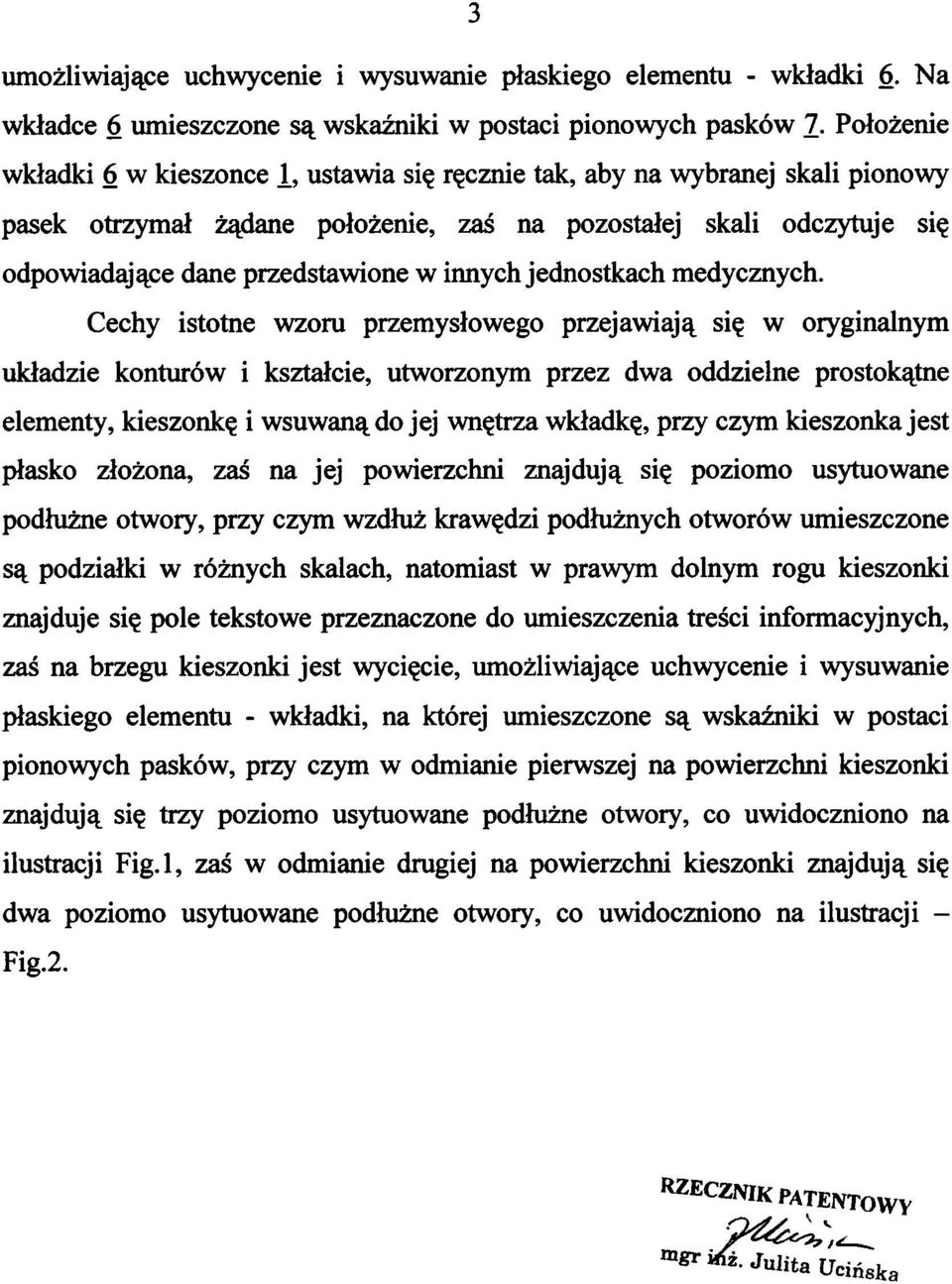

4 3 umożliwiające uchwycenie i wysuwanie płaskiego elementu - wkładki 6. Na wkładce 6 umieszczone są wskaźniki w postaci pionowych pasków 7. Położenie wkładki 6 w kieszonce 1, ustawia się ręcznie tak, aby na wybranej skali pionowy pasek otrzymał żądane położenie, zaś na pozostałej skali odczytuje się odpowiadające dane przedstawione w innych jednostkach medycznych. Cechy istotne wzoru przemysłowego przejawiają się w oryginalnym układzie konturów i kształcie, utworzonym przez dwa oddzielne prostokątne elementy, kieszonkę i wsuwaną do jej wnętrza wkładkę, przy czym kieszonka jest płasko złożona, zaś na jej powierzchni znajdują się poziomo usytuowane podłużne otwory, przy czym wzdłuż krawędzi podłużnych otworów umieszczone są podziałki w różnych skalach, natomiast w prawym dolnym rogu kieszonki znajduje się pole tekstowe przeznaczone do umieszczenia treści informacyjnych, zaś na brzegu kieszonki jest wycięcie, umożliwiające uchwycenie i wysuwanie płaskiego elementu - wkładki, na której umieszczone są wskaźniki w postaci pionowych pasków, przy czym w odmianie pierwszej na powierzchni kieszonki znajdują się trzy poziomo usytuowane podłużne otwory, co uwidoczniono na ilustracji Fig. 1, zaś w odmianie drugiej na powierzchni kieszonki znajdują się dwa poziomo usytuowane podłużne otwory, co uwidoczniono na ilustracji - Fig.2.

5 Fig. 1 Fig. 2
