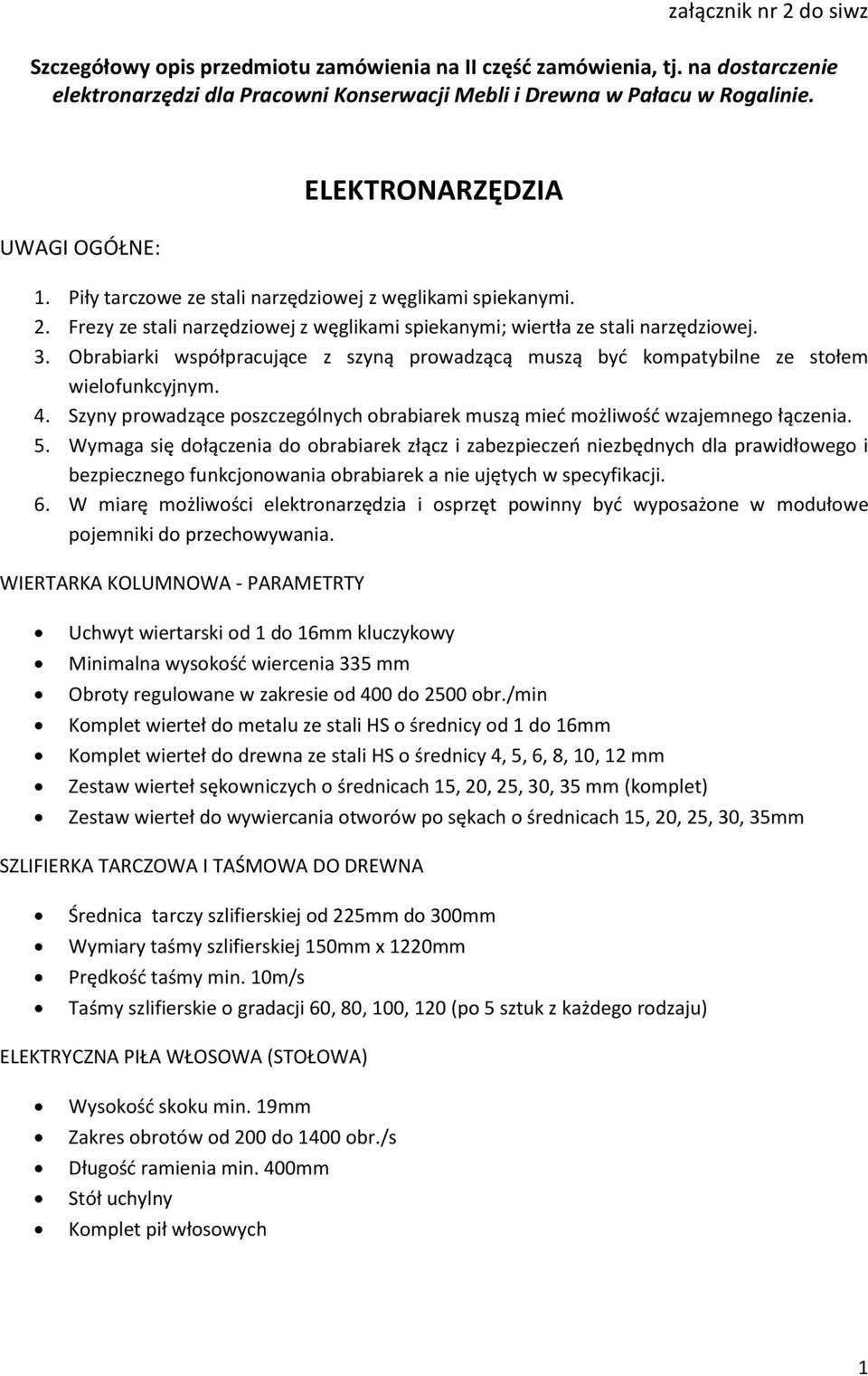

1 załącznik nr 2 do siwz Szczegółowy opis przedmiotu zamówienia na II część zamówienia, tj. na dostarczenie elektronarzędzi dla Pracowni Konserwacji Mebli i Drewna w Pałacu w Rogalinie. UWAGI OGÓŁNE: ELEKTRONARZĘDZIA 1. Piły tarczowe ze stali narzędziowej z węglikami spiekanymi. 2. Frezy ze stali narzędziowej z węglikami spiekanymi; wiertła ze stali narzędziowej. 3. Obrabiarki współpracujące z szyną prowadzącą muszą być kompatybilne ze stołem wielofunkcyjnym. 4. Szyny prowadzące poszczególnych obrabiarek muszą mieć możliwość wzajemnego łączenia. 5. Wymaga się dołączenia do obrabiarek złącz i zabezpieczeń niezbędnych dla prawidłowego i bezpiecznego funkcjonowania obrabiarek a nie ujętych w specyfikacji. 6. W miarę możliwości elektronarzędzia i osprzęt powinny być wyposażone w modułowe pojemniki do przechowywania. WIERTARKA KOLUMNOWA - PARAMETRTY Uchwyt wiertarski od 1 do 16mm kluczykowy Minimalna wysokość wiercenia 335 mm Obroty regulowane w zakresie od 400 do 2500 obr./min Komplet wierteł do metalu ze stali HS o średnicy od 1 do 16mm Komplet wierteł do drewna ze stali HS o średnicy 4, 5, 6, 8, 10, 12 mm Zestaw wierteł sękowniczych o średnicach 15, 20, 25, 30, 35 mm (komplet) Zestaw wierteł do wywiercania otworów po sękach o średnicach 15, 20, 25, 30, 35mm SZLIFIERKA TARCZOWA I TAŚMOWA DO DREWNA Średnica tarczy szlifierskiej od 225mm do 300mm Wymiary taśmy szlifierskiej 150mm x 1220mm Prędkość taśmy min. 10m/s Taśmy szlifierskie o gradacji 60, 80, 100, 120 (po 5 sztuk z każdego rodzaju) ELEKTRYCZNA PIŁA WŁOSOWA (STOŁOWA) Wysokość skoku min. 19mm Zakres obrotów od 200 do 1400 obr./s Długość ramienia min. 400mm Stół uchylny Komplet pił włosowych 1

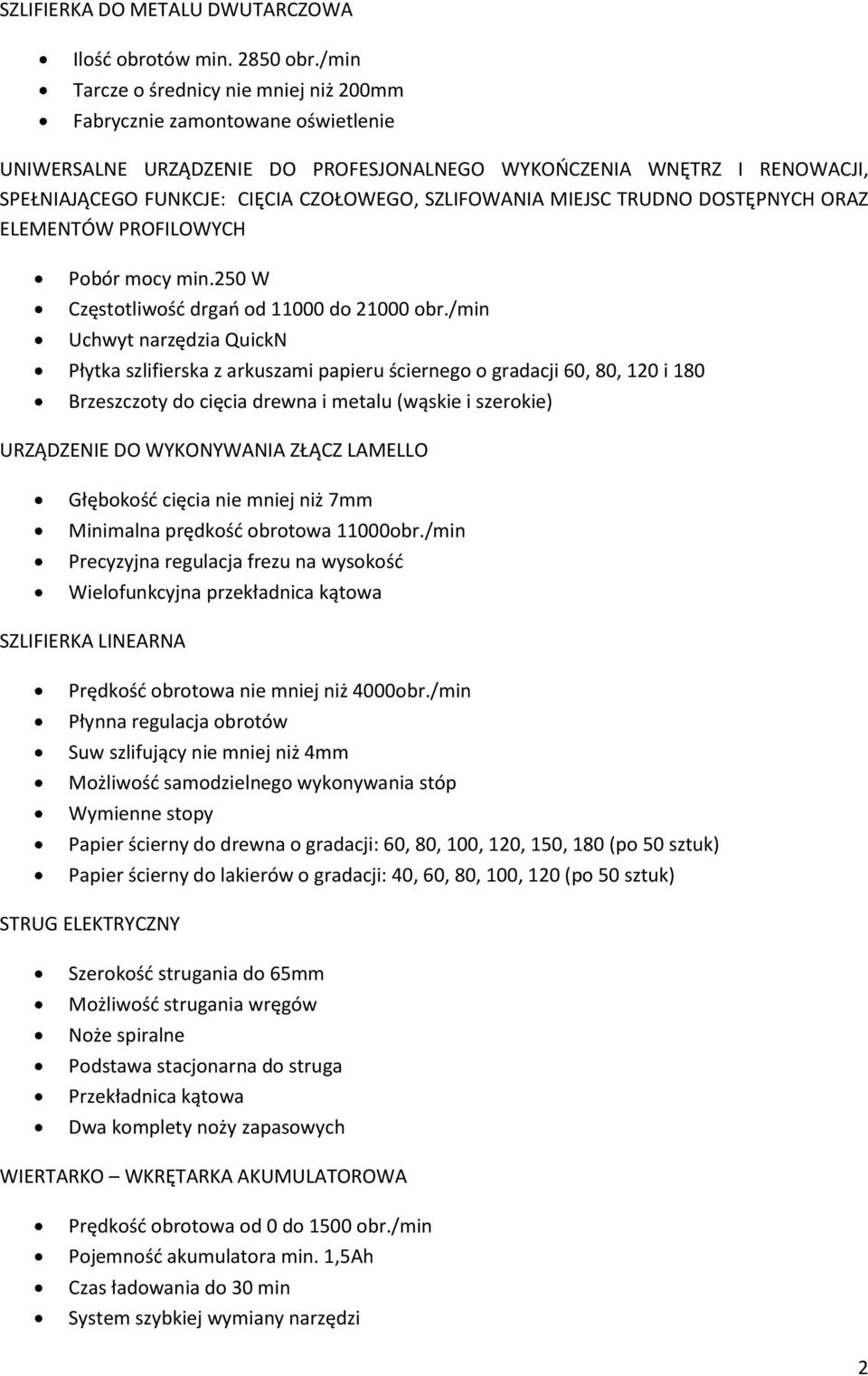

2 SZLIFIERKA DO METALU DWUTARCZOWA Ilość obrotów min obr./min Tarcze o średnicy nie mniej niż 200mm Fabrycznie zamontowane oświetlenie UNIWERSALNE URZĄDZENIE DO PROFESJONALNEGO WYKOŃCZENIA WNĘTRZ I RENOWACJI, SPEŁNIAJĄCEGO FUNKCJE: CIĘCIA CZOŁOWEGO, SZLIFOWANIA MIEJSC TRUDNO DOSTĘPNYCH ORAZ ELEMENTÓW PROFILOWYCH Pobór mocy min.250 W Częstotliwość drgań od do obr./min Uchwyt narzędzia QuickN Płytka szlifierska z arkuszami papieru ściernego o gradacji 60, 80, 120 i 180 Brzeszczoty do cięcia drewna i metalu (wąskie i szerokie) URZĄDZENIE DO WYKONYWANIA ZŁĄCZ LAMELLO Głębokość cięcia nie mniej niż 7mm Minimalna prędkość obrotowa 11000obr./min Precyzyjna regulacja frezu na wysokość Wielofunkcyjna przekładnica kątowa SZLIFIERKA LINEARNA Prędkość obrotowa nie mniej niż 4000obr./min Suw szlifujący nie mniej niż 4mm Możliwość samodzielnego wykonywania stóp Wymienne stopy Papier ścierny do drewna o gradacji: 60, 80, 100, 120, 150, 180 (po 50 sztuk) Papier ścierny do lakierów o gradacji: 40, 60, 80, 100, 120 (po 50 sztuk) STRUG ELEKTRYCZNY Szerokość strugania do 65mm Możliwość strugania wręgów Noże spiralne Podstawa stacjonarna do struga Przekładnica kątowa Dwa komplety noży zapasowych WIERTARKO WKRĘTARKA AKUMULATOROWA Prędkość obrotowa od 0 do 1500 obr./min Pojemność akumulatora min. 1,5Ah Czas ładowania do 30 min System szybkiej wymiany narzędzi 2

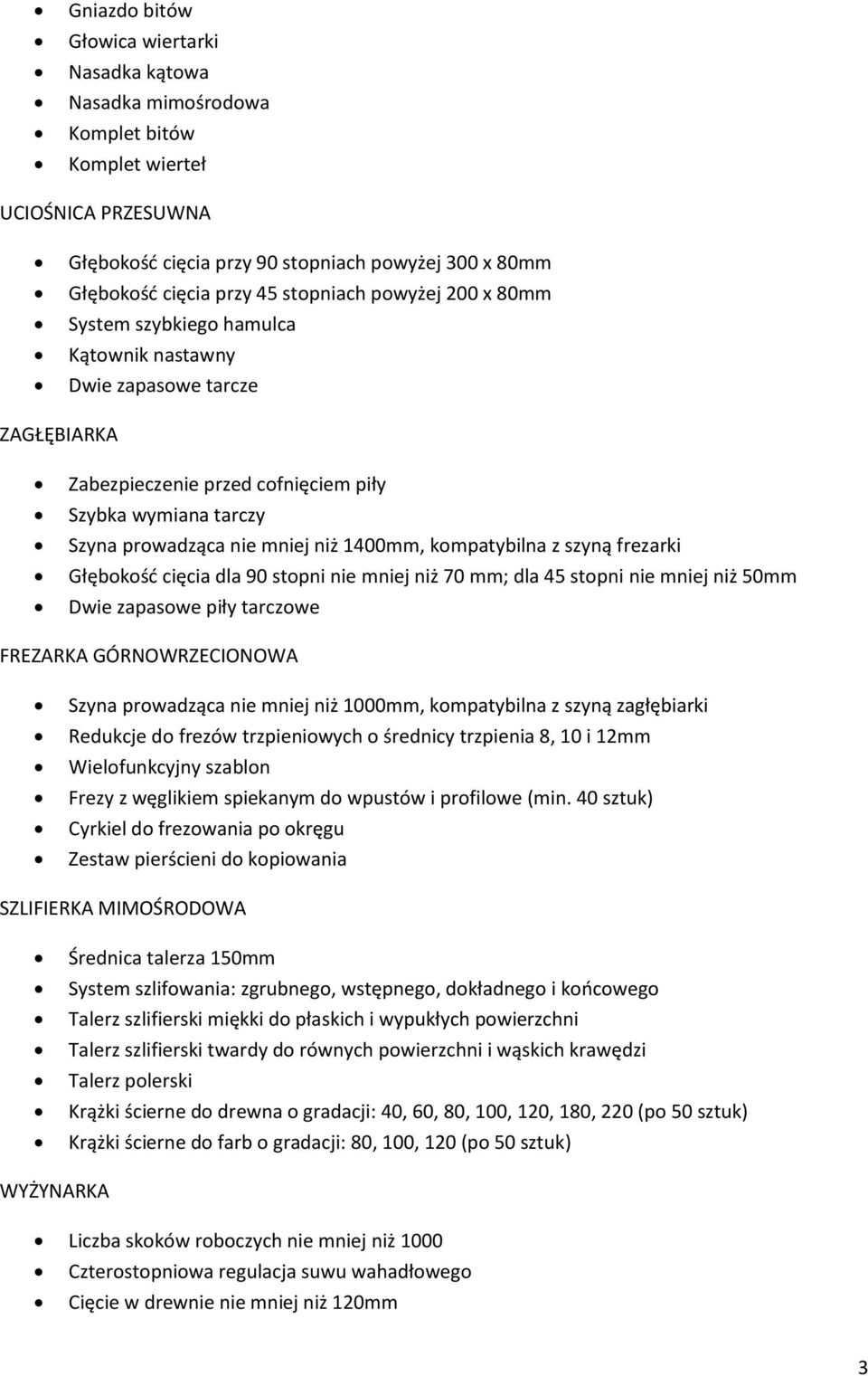

3 Gniazdo bitów Głowica wiertarki Nasadka kątowa Nasadka mimośrodowa Komplet bitów Komplet wierteł UCIOŚNICA PRZESUWNA Głębokość cięcia przy 90 stopniach powyżej 300 x 80mm Głębokość cięcia przy 45 stopniach powyżej 200 x 80mm System szybkiego hamulca Kątownik nastawny Dwie zapasowe tarcze ZAGŁĘBIARKA Zabezpieczenie przed cofnięciem piły Szybka wymiana tarczy Szyna prowadząca nie mniej niż 1400mm, kompatybilna z szyną frezarki Głębokość cięcia dla 90 stopni nie mniej niż 70 mm; dla 45 stopni nie mniej niż 50mm Dwie zapasowe piły tarczowe FREZARKA GÓRNOWRZECIONOWA Szyna prowadząca nie mniej niż 1000mm, kompatybilna z szyną zagłębiarki Redukcje do frezów trzpieniowych o średnicy trzpienia 8, 10 i 12mm Wielofunkcyjny szablon Frezy z węglikiem spiekanym do wpustów i profilowe (min. 40 sztuk) Cyrkiel do frezowania po okręgu Zestaw pierścieni do kopiowania SZLIFIERKA MIMOŚRODOWA Średnica talerza 150mm System szlifowania: zgrubnego, wstępnego, dokładnego i końcowego Talerz szlifierski miękki do płaskich i wypukłych powierzchni Talerz szlifierski twardy do równych powierzchni i wąskich krawędzi Talerz polerski Krążki ścierne do drewna o gradacji: 40, 60, 80, 100, 120, 180, 220 (po 50 sztuk) Krążki ścierne do farb o gradacji: 80, 100, 120 (po 50 sztuk) WYŻYNARKA Liczba skoków roboczych nie mniej niż 1000 Czterostopniowa regulacja suwu wahadłowego Cięcie w drewnie nie mniej niż 120mm 3

4 Cięcie w metalach nieżelaznych nie mniej niż 20mm Cięcie w stali miękkiej nie mniej niż 10mm Adapter do współpracy z szynami prowadzącymi zagłębiarki lub frezarki Cyrkiel do wycinania okręgów Zestaw brzeszczotów FREZARKA DO POŁĄCZEŃ DOMINO Łączniki Domino o wymiarach od 5 do 10mm (po min. 100sztuk) Frezy do połączeń Domino: 5, 6, 8, 10mm Osprzęt do frezarki: przekładnica poprzeczna; przyrząd do listew; prowadnica do prętów drewnianych SZLIFIERKA TRÓJKĄTNA Prędkość obrotowa nie mniej niż 5000obr./min Suw szlifujący nie mniej niż 2,5mm Stopa szlifująca twarda Stopa szlifująca miękka Papier do drewna o gradacji: 60, 80, 100, 120 (po 100 szuk) Papier do farb o gradacji: 60, 80, 120, 150 (po 100 sztuk) SZLIFIERKA OSCYLACYJNA Stopa szlifierska o wymiarach nie większych niż 80 x 130mm Prędkość obrotowa nie mniej niż 6000 obr./min Suw szlifujący nie mniej niż 2mm Papier ścierny do drewna o gradacji: 80, 100, 120, 150, 180 (po 100 sztuk) Papier ścierny do farb o gradacji: 60, 80, 100, 120, 150, 180, 220 (po 100 sztuk) ODKURZACZ MOBILNY Automatyka rozruchu do urządzeń dodatkowych z opóźnieniem czasowym Moc przyłączeniowa gniazda nie mniej niż 2400W Wielkość przepływu powietrza nie mniej niż 3900l/min Schowek na wąż i zwijany kabel Zestaw do czyszczenia warsztatów Wąż 5-metrowy (2sztuki) Trójnik Worki filtracyjne (10sztuk) WIERTARKA BEZUDAROWA Uchwyt kluczykowy od 1 do 13mm Minimalna średnica wiertła 1mm Obroty prawo lewo Bezstopniowa regulacja obrotów 4

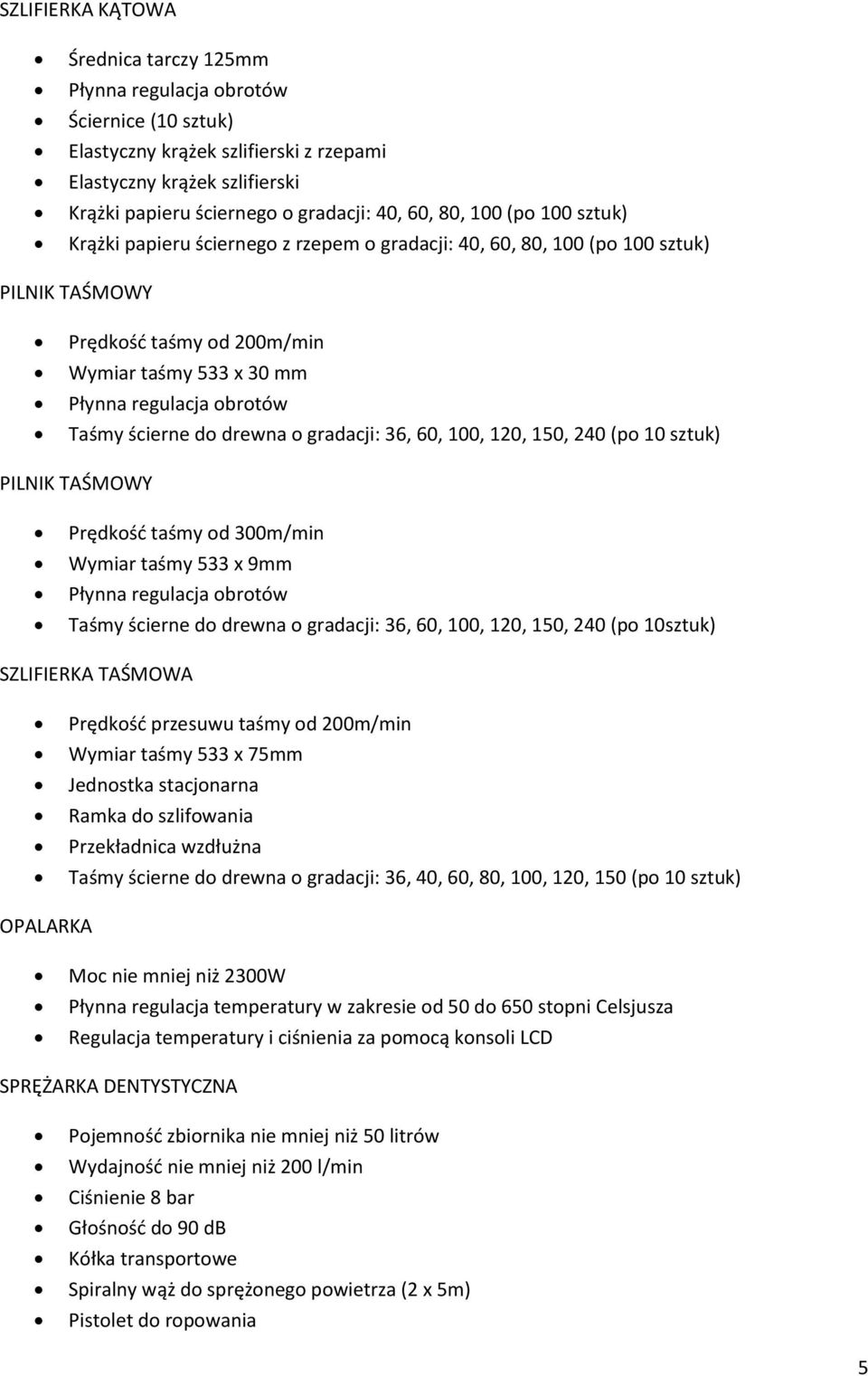

5 SZLIFIERKA KĄTOWA Średnica tarczy 125mm Ściernice (10 sztuk) Elastyczny krążek szlifierski z rzepami Elastyczny krążek szlifierski Krążki papieru ściernego o gradacji: 40, 60, 80, 100 (po 100 sztuk) Krążki papieru ściernego z rzepem o gradacji: 40, 60, 80, 100 (po 100 sztuk) PILNIK TAŚMOWY Prędkość taśmy od 200m/min Wymiar taśmy 533 x 30 mm Taśmy ścierne do drewna o gradacji: 36, 60, 100, 120, 150, 240 (po 10 sztuk) PILNIK TAŚMOWY Prędkość taśmy od 300m/min Wymiar taśmy 533 x 9mm Taśmy ścierne do drewna o gradacji: 36, 60, 100, 120, 150, 240 (po 10sztuk) SZLIFIERKA TAŚMOWA Prędkość przesuwu taśmy od 200m/min Wymiar taśmy 533 x 75mm Jednostka stacjonarna Ramka do szlifowania Przekładnica wzdłużna Taśmy ścierne do drewna o gradacji: 36, 40, 60, 80, 100, 120, 150 (po 10 sztuk) OPALARKA Moc nie mniej niż 2300W Płynna regulacja temperatury w zakresie od 50 do 650 stopni Celsjusza Regulacja temperatury i ciśnienia za pomocą konsoli LCD SPRĘŻARKA DENTYSTYCZNA Pojemność zbiornika nie mniej niż 50 litrów Wydajność nie mniej niż 200 l/min Ciśnienie 8 bar Głośność do 90 db Kółka transportowe Spiralny wąż do sprężonego powietrza (2 x 5m) Pistolet do ropowania 5

6 Komplet pistoletów do odmuchiwania PROFESJONALNY PISTOLET NATRYSKOWY Zakres ciśnienia roboczego od 1,5 do 5 bar Zużycie powietrza do 450 l/min Optymalna gęstość materiału kubek 4mm -14 do 16sekund Dysze o rozmiarach 1,4; 1,7; 2mm SZTYFCIARKA PNEUMATYCZNA Długość sztyftów od 13 do 50 mm Wymiar drutu 1,0 x 1,25mm Ciśnienie robocze 4-6 bar Zużycie powietrza do 0,7 l/cykl Sztyfty: 13, 25, 30, 50mm (po 5000sztuk) ZESTAW AEROGRAFÓW 6 sztuk pistoletów o średnicy dyszy ok. 0,35mm Węże powietrzne Sprężarka o ciśnieniu roboczym od 2,8 do 4 bar wyposażona w automatyczne wyłączanie o min. wydajności 20 l/min STÓŁ WIELOFUNKCYJNY Wymiary mieszczące się w granicach: długość mm; szerokość: mm Wysokość robocza 900 mm Maksymalna grubość obrabianego przedmiotu 75 mm Osprzęt do mocowania pionowego i poziomego obrabianych elementów Osprzęt do montażu szyny prowadzącej, kompatybilny z szyną zagłębiarki i frezarki Przekładnica kątowa PRZEMYSŁOWA MASZYNA DO SZYCIA ZE STOŁEM Fabrycznie zamontowane oświetlenie Transport ząbkowy Długość ściegu 5 mm Centralne smarowanie Do szycia materiałów cienkich i średnich Igły 135 x 5 Silnik energooszczędny Zasilanie 230V FREZARKA GÓRNOWRZECIONOWA Redukcje do frezów trzpieniowych o średnicy trzpienia 8, 10 i 12mm Moc min W 6

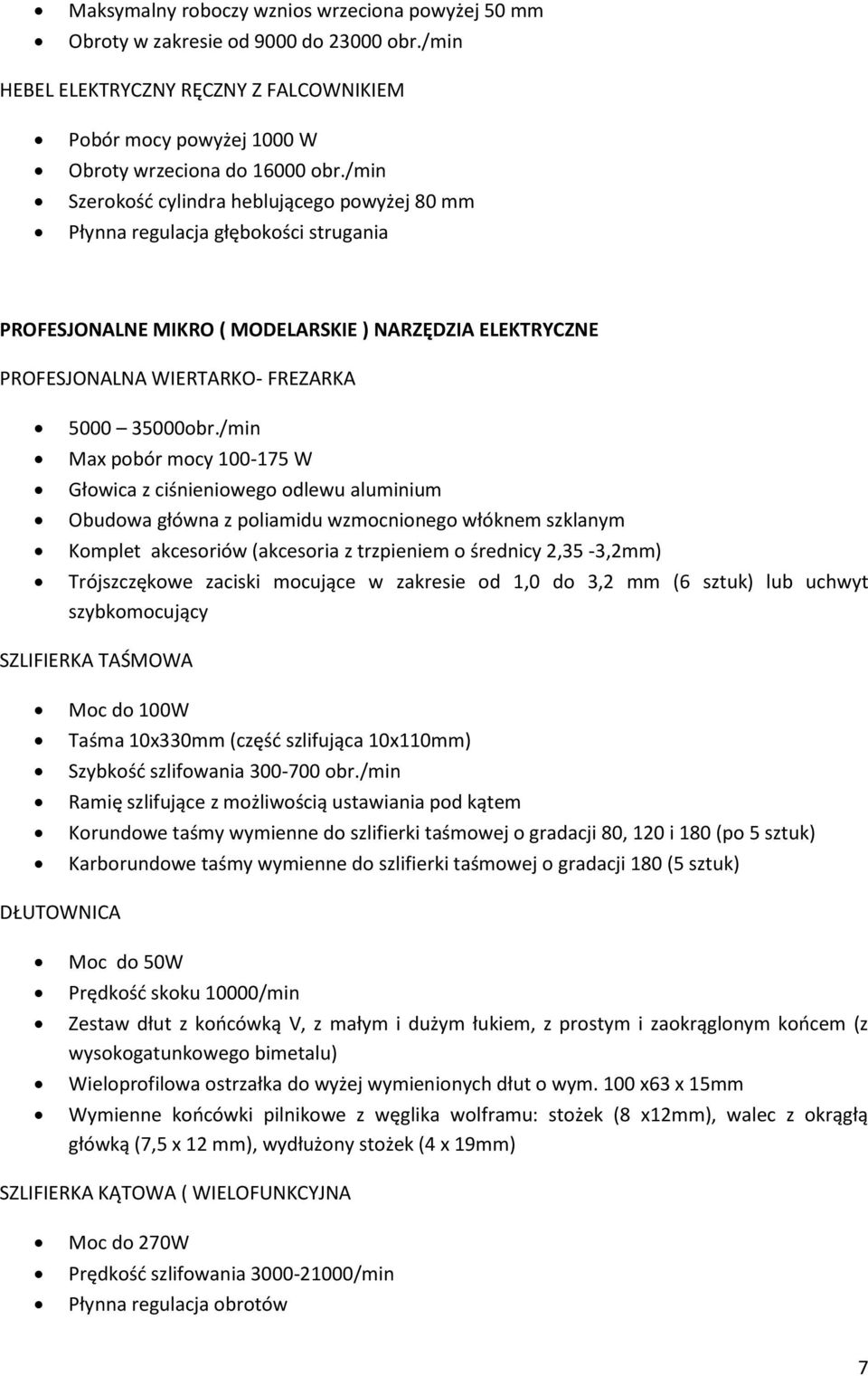

7 Maksymalny roboczy wznios wrzeciona powyżej 50 mm Obroty w zakresie od 9000 do obr./min HEBEL ELEKTRYCZNY RĘCZNY Z FALCOWNIKIEM Pobór mocy powyżej 1000 W Obroty wrzeciona do obr./min Szerokość cylindra heblującego powyżej 80 mm Płynna regulacja głębokości strugania PROFESJONALNE MIKRO ( MODELARSKIE ) NARZĘDZIA ELEKTRYCZNE PROFESJONALNA WIERTARKO- FREZARKA obr./min Max pobór mocy W Głowica z ciśnieniowego odlewu aluminium Obudowa główna z poliamidu wzmocnionego włóknem szklanym Komplet akcesoriów (akcesoria z trzpieniem o średnicy 2,35-3,2mm) Trójszczękowe zaciski mocujące w zakresie od 1,0 do 3,2 mm (6 sztuk) lub uchwyt szybkomocujący SZLIFIERKA TAŚMOWA Moc do 100W Taśma 10x330mm (część szlifująca 10x110mm) Szybkość szlifowania obr./min Ramię szlifujące z możliwością ustawiania pod kątem Korundowe taśmy wymienne do szlifierki taśmowej o gradacji 80, 120 i 180 (po 5 sztuk) Karborundowe taśmy wymienne do szlifierki taśmowej o gradacji 180 (5 sztuk) DŁUTOWNICA Moc do 50W Prędkość skoku 10000/min Zestaw dłut z końcówką V, z małym i dużym łukiem, z prostym i zaokrąglonym końcem (z wysokogatunkowego bimetalu) Wieloprofilowa ostrzałka do wyżej wymienionych dłut o wym. 100 x63 x 15mm Wymienne końcówki pilnikowe z węglika wolframu: stożek (8 x12mm), walec z okrągłą główką (7,5 x 12 mm), wydłużony stożek (4 x 19mm) SZLIFIERKA KĄTOWA ( WIELOFUNKCYJNA Moc do 270W Prędkość szlifowania /min 7

8 Ruch oscylacyjny Akcesoria do szerokiego zakresu materiałów - drewna, metalu, ceramiki, kamienia: tarcze tnące (np.: z węglikiem, wolframem, diamentem, wysoko gatunkowej stali ); brzeszczoty o szerokości ostrza 6-15mm ( w tym do skrobania ), stopka z rzepem do montażu papieru ściernego. Wszystkie wymienione elementy po 3szt. oraz papier ścierny o gradacji 60, 80, 120, 150, 240 po 50szt i papier ścierny diamentowy o gradacji 60 szt. 5 WIERTARKO FREZARKA ( Z ZESTAWEM DO MODELOWANIA I GRAWEROWANIA ) Pobór mocy do 40 W obr/min Prostownik do V(12V, 1,0A) Zestaw frezów i wierteł (diamentowy sztyft szlifierski, frez precyzyjny, mikrowiertła 0,5 i 1,0mm, szczotka mosiężna, tarcze ścierne z korundu szlachetnego: cylinder, kula, tarcza i stożek, brzeszczot, tarcze ścierne: dwie korundowe i dwie karborundowe, tarcze tnące: 20 sztuk, trzpień Komplet trójszczękowych zacisków mocujących 1,0-3,2mm szt.6 lub szybkomocujący uchwyt STÓŁ KOORDYNACYJNY ( KRZYŻOWY ) Pracujący w dwóch płaszczyznach na osi X i Y Wielkość stołu min 200x700mm Maksymalna wysokość 43mm Minimum dwa zaciski stopniowe ze śrubami zabezpieczającymi NARZĘDZIA DO URZĄDZEŃ MICRO Wiertła HSS o średnicy: 0.5; 0.8; 1.0; 1.2; 1.6; 2.0mm po trzy sztuki z każdego rodzaju Frezy ze stali wolframowo-wanadowej: palcowo-czołowe o średnicy: 2.3; 3.0mm; tarczowe o średnicy: 3.1; 5.0; 10.0mm; kulkowe o średnicy: 2.3; 5.0; 6.0mm, po trzy sztuki z każdego rodzaju. Wiertła z węglika wolframu o średnicy: 1.0; 1.5; 2.0mm po dwie sztuki z każdego rodzaju. Frezy z węglika wolframu o średnicy: 0.6; 0.8; 1.0; 1.2; 2.3mm oraz zdzierak o śred.3.2 po dwie sztuki z każdego rodzaju Wysokiej jakości końcówki szlifierskie korundowe: o miękkiej końcówce i różnych kształtach ( palcowym o śred. 2.5mm, trapezowym o śred. 7.0mm, tarczowym o śred. 6.0mm, kulkowym o śred. 5.0mm ) po 5 sztuk z każdego rodzaju, o twardej końcówce i różnych kształtach ( palcowym o śred. 0.8mm, tarczowym o śred. 13mm, kulkowym o śred. 9.0mm ) po 3 sztuk z każdego rodzaju Zestaw wierteł HSS z DIN 338 po 2szt, o średnicy: 0.3; 0.5; 0.8; 1.0; 1.2; 1.5; 2.0; 2.5; 3.0; 3.2mm Diamentowe wiertła śrubowe po 2szt, o średnicy: 0.8; 1.2mm 8

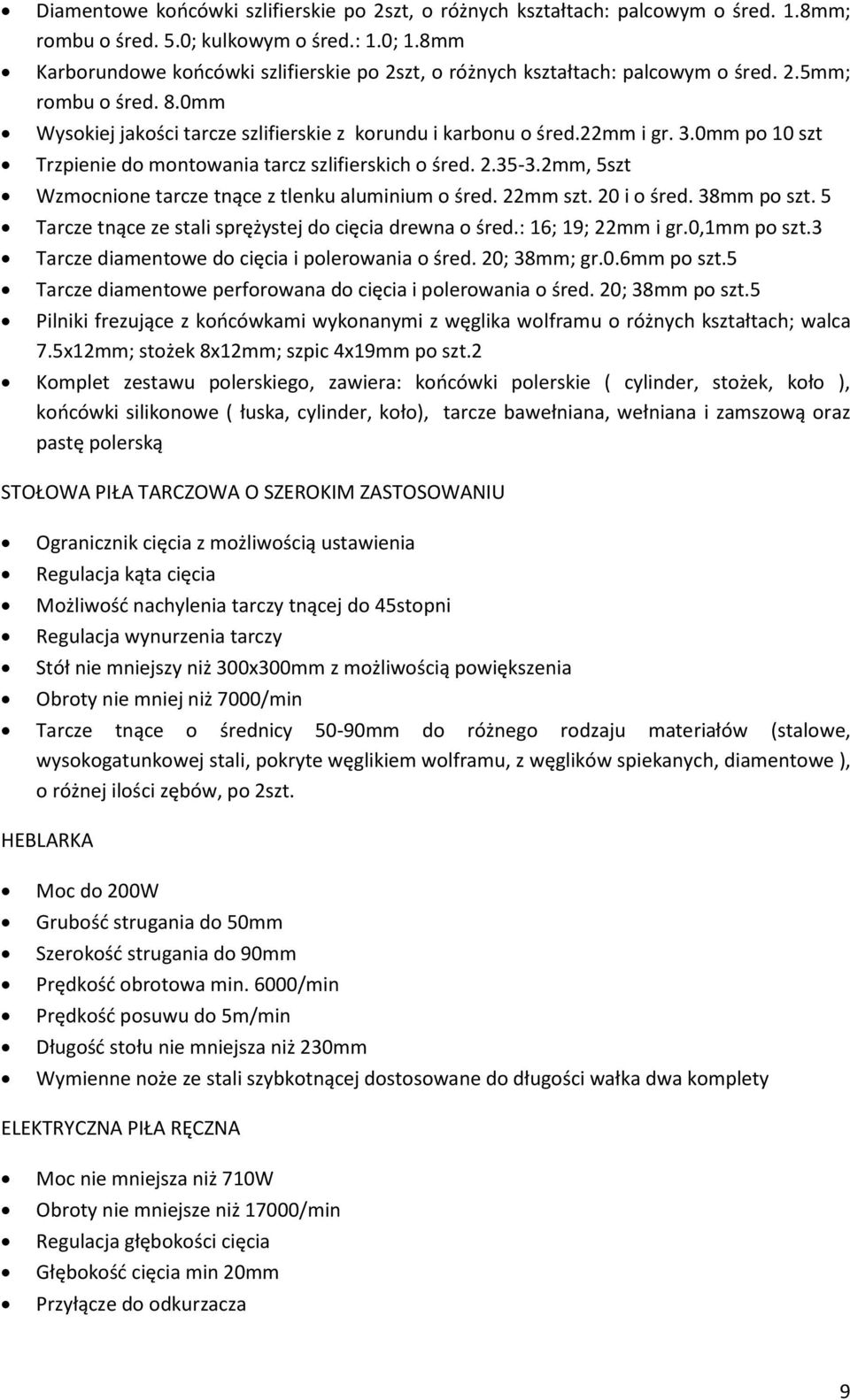

9 Diamentowe końcówki szlifierskie po 2szt, o różnych kształtach: palcowym o śred. 1.8mm; rombu o śred. 5.0; kulkowym o śred.: 1.0; 1.8mm Karborundowe końcówki szlifierskie po 2szt, o różnych kształtach: palcowym o śred. 2.5mm; rombu o śred. 8.0mm Wysokiej jakości tarcze szlifierskie z korundu i karbonu o śred.22mm i gr. 3.0mm po 10 szt Trzpienie do montowania tarcz szlifierskich o śred mm, 5szt Wzmocnione tarcze tnące z tlenku aluminium o śred. 22mm szt. 20 i o śred. 38mm po szt. 5 Tarcze tnące ze stali sprężystej do cięcia drewna o śred.: 16; 19; 22mm i gr.0,1mm po szt.3 Tarcze diamentowe do cięcia i polerowania o śred. 20; 38mm; gr.0.6mm po szt.5 Tarcze diamentowe perforowana do cięcia i polerowania o śred. 20; 38mm po szt.5 Pilniki frezujące z końcówkami wykonanymi z węglika wolframu o różnych kształtach; walca 7.5x12mm; stożek 8x12mm; szpic 4x19mm po szt.2 Komplet zestawu polerskiego, zawiera: końcówki polerskie ( cylinder, stożek, koło ), końcówki silikonowe ( łuska, cylinder, koło), tarcze bawełniana, wełniana i zamszową oraz pastę polerską STOŁOWA PIŁA TARCZOWA O SZEROKIM ZASTOSOWANIU Ogranicznik cięcia z możliwością ustawienia Regulacja kąta cięcia Możliwość nachylenia tarczy tnącej do 45stopni Regulacja wynurzenia tarczy Stół nie mniejszy niż 300x300mm z możliwością powiększenia Obroty nie mniej niż 7000/min Tarcze tnące o średnicy 50-90mm do różnego rodzaju materiałów (stalowe, wysokogatunkowej stali, pokryte węglikiem wolframu, z węglików spiekanych, diamentowe ), o różnej ilości zębów, po 2szt. HEBLARKA Moc do 200W Grubość strugania do 50mm Szerokość strugania do 90mm Prędkość obrotowa min. 6000/min Prędkość posuwu do 5m/min Długość stołu nie mniejsza niż 230mm Wymienne noże ze stali szybkotnącej dostosowane do długości wałka dwa komplety ELEKTRYCZNA PIŁA RĘCZNA Moc nie mniejsza niż 710W Obroty nie mniejsze niż 17000/min Regulacja głębokości cięcia Głębokość cięcia min 20mm Przyłącze do odkurzacza 9

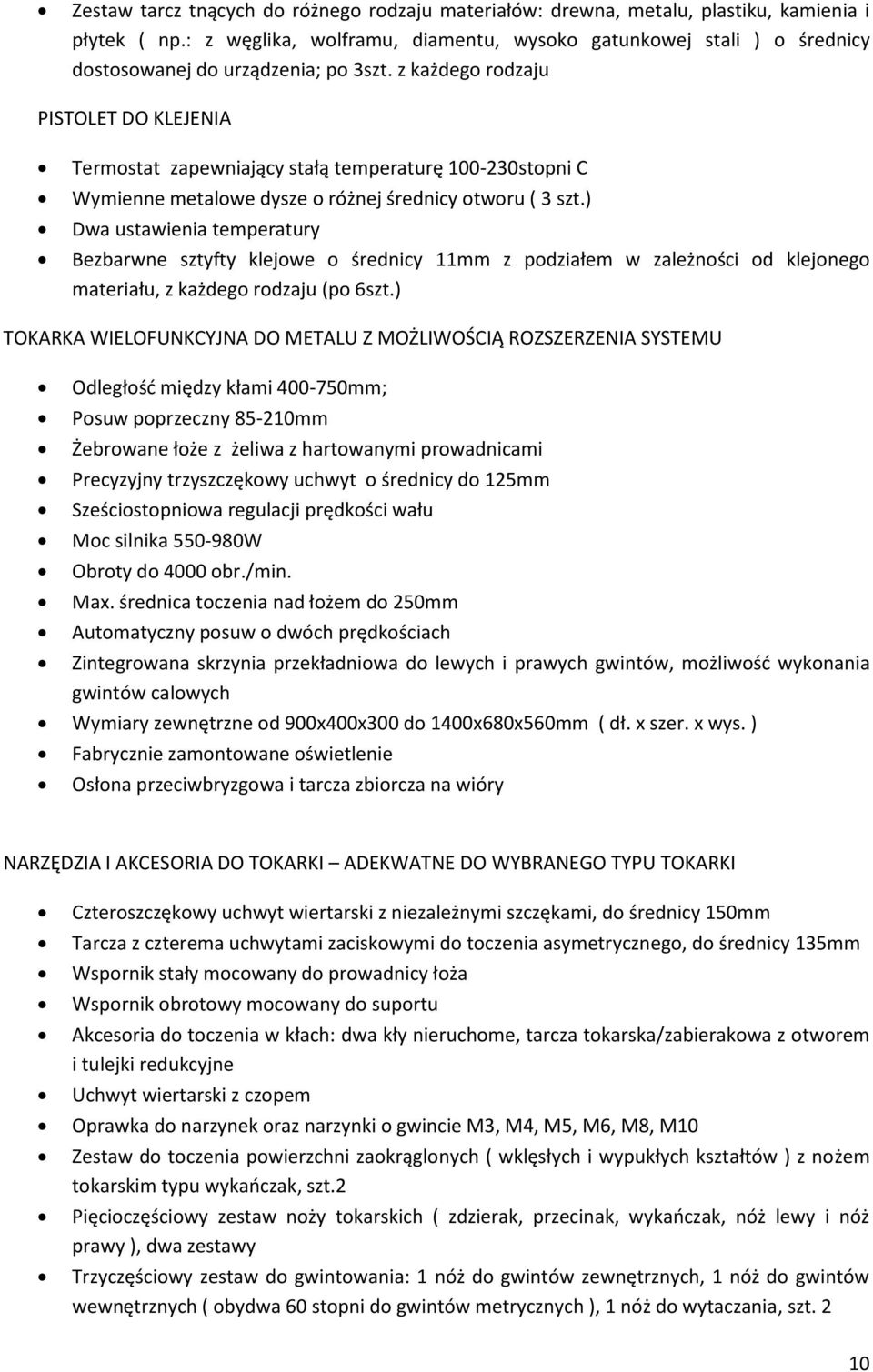

10 Zestaw tarcz tnących do różnego rodzaju materiałów: drewna, metalu, plastiku, kamienia i płytek ( np.: z węglika, wolframu, diamentu, wysoko gatunkowej stali ) o średnicy dostosowanej do urządzenia; po 3szt. z każdego rodzaju PISTOLET DO KLEJENIA Termostat zapewniający stałą temperaturę stopni C Wymienne metalowe dysze o różnej średnicy otworu ( 3 szt.) Dwa ustawienia temperatury Bezbarwne sztyfty klejowe o średnicy 11mm z podziałem w zależności od klejonego materiału, z każdego rodzaju (po 6szt.) TOKARKA WIELOFUNKCYJNA DO METALU Z MOŻLIWOŚCIĄ ROZSZERZENIA SYSTEMU Odległość między kłami mm; Posuw poprzeczny mm Żebrowane łoże z żeliwa z hartowanymi prowadnicami Precyzyjny trzyszczękowy uchwyt o średnicy do 125mm Sześciostopniowa regulacji prędkości wału Moc silnika W Obroty do 4000 obr./min. Max. średnica toczenia nad łożem do 250mm Automatyczny posuw o dwóch prędkościach Zintegrowana skrzynia przekładniowa do lewych i prawych gwintów, możliwość wykonania gwintów calowych Wymiary zewnętrzne od 900x400x300 do 1400x680x560mm ( dł. x szer. x wys. ) Fabrycznie zamontowane oświetlenie Osłona przeciwbryzgowa i tarcza zbiorcza na wióry NARZĘDZIA I AKCESORIA DO TOKARKI ADEKWATNE DO WYBRANEGO TYPU TOKARKI Czteroszczękowy uchwyt wiertarski z niezależnymi szczękami, do średnicy 150mm Tarcza z czterema uchwytami zaciskowymi do toczenia asymetrycznego, do średnicy 135mm Wspornik stały mocowany do prowadnicy łoża Wspornik obrotowy mocowany do suportu Akcesoria do toczenia w kłach: dwa kły nieruchome, tarcza tokarska/zabierakowa z otworem i tulejki redukcyjne Uchwyt wiertarski z czopem Oprawka do narzynek oraz narzynki o gwincie M3, M4, M5, M6, M8, M10 Zestaw do toczenia powierzchni zaokrąglonych ( wklęsłych i wypukłych kształtów ) z nożem tokarskim typu wykańczak, szt.2 Pięcioczęściowy zestaw noży tokarskich ( zdzierak, przecinak, wykańczak, nóż lewy i nóż prawy ), dwa zestawy Trzyczęściowy zestaw do gwintowania: 1 nóż do gwintów zewnętrznych, 1 nóż do gwintów wewnętrznych ( obydwa 60 stopni do gwintów metrycznych ), 1 nóż do wytaczania, szt. 2 10

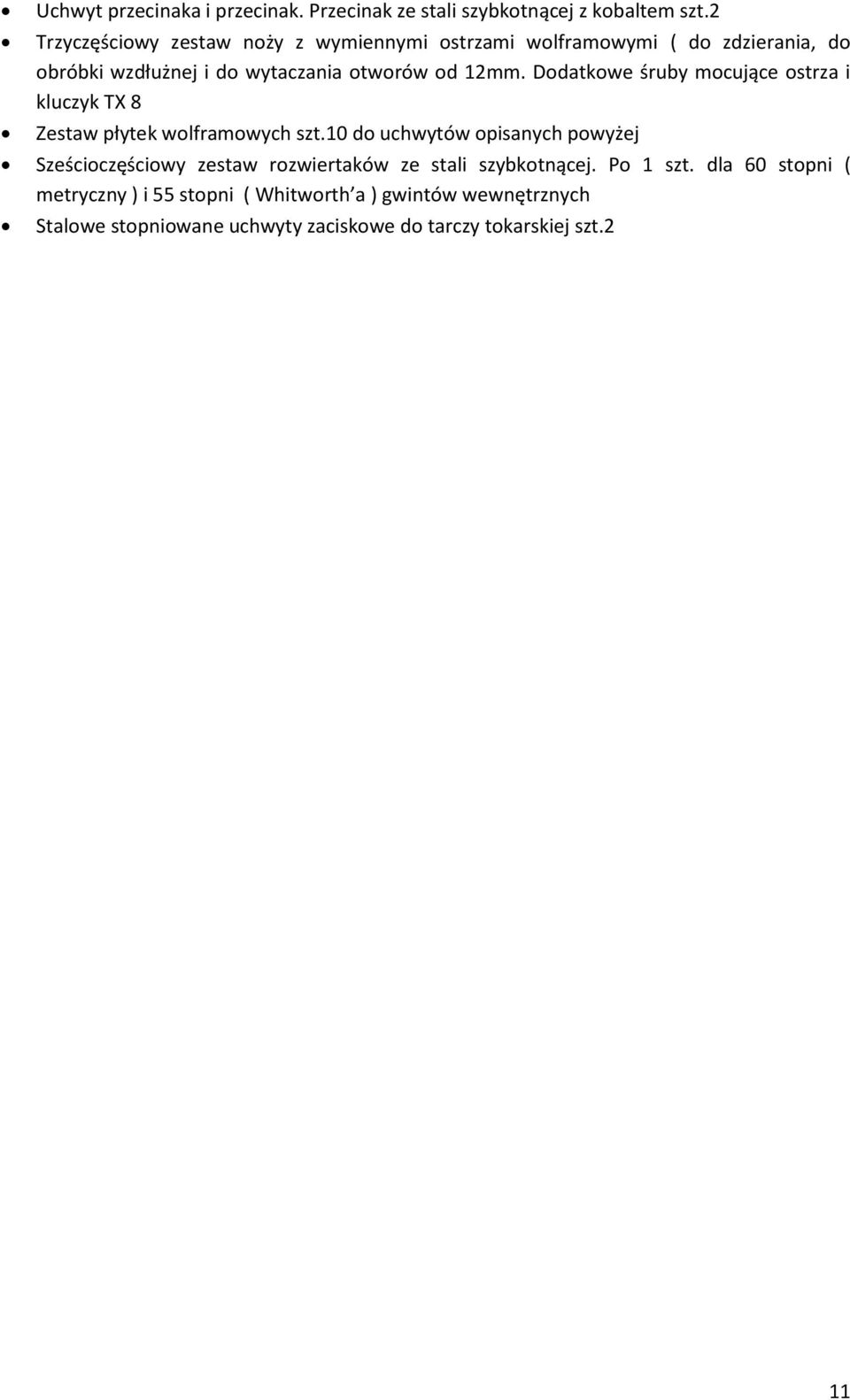

11 Uchwyt przecinaka i przecinak. Przecinak ze stali szybkotnącej z kobaltem szt.2 Trzyczęściowy zestaw noży z wymiennymi ostrzami wolframowymi ( do zdzierania, do obróbki wzdłużnej i do wytaczania otworów od 12mm. Dodatkowe śruby mocujące ostrza i kluczyk TX 8 Zestaw płytek wolframowych szt.10 do uchwytów opisanych powyżej Sześcioczęściowy zestaw rozwiertaków ze stali szybkotnącej. Po 1 szt. dla 60 stopni ( metryczny ) i 55 stopni ( Whitworth a ) gwintów wewnętrznych Stalowe stopniowane uchwyty zaciskowe do tarczy tokarskiej szt.2 11
