NATRYSK PNEUMATYCZNY

Transkrypt

1

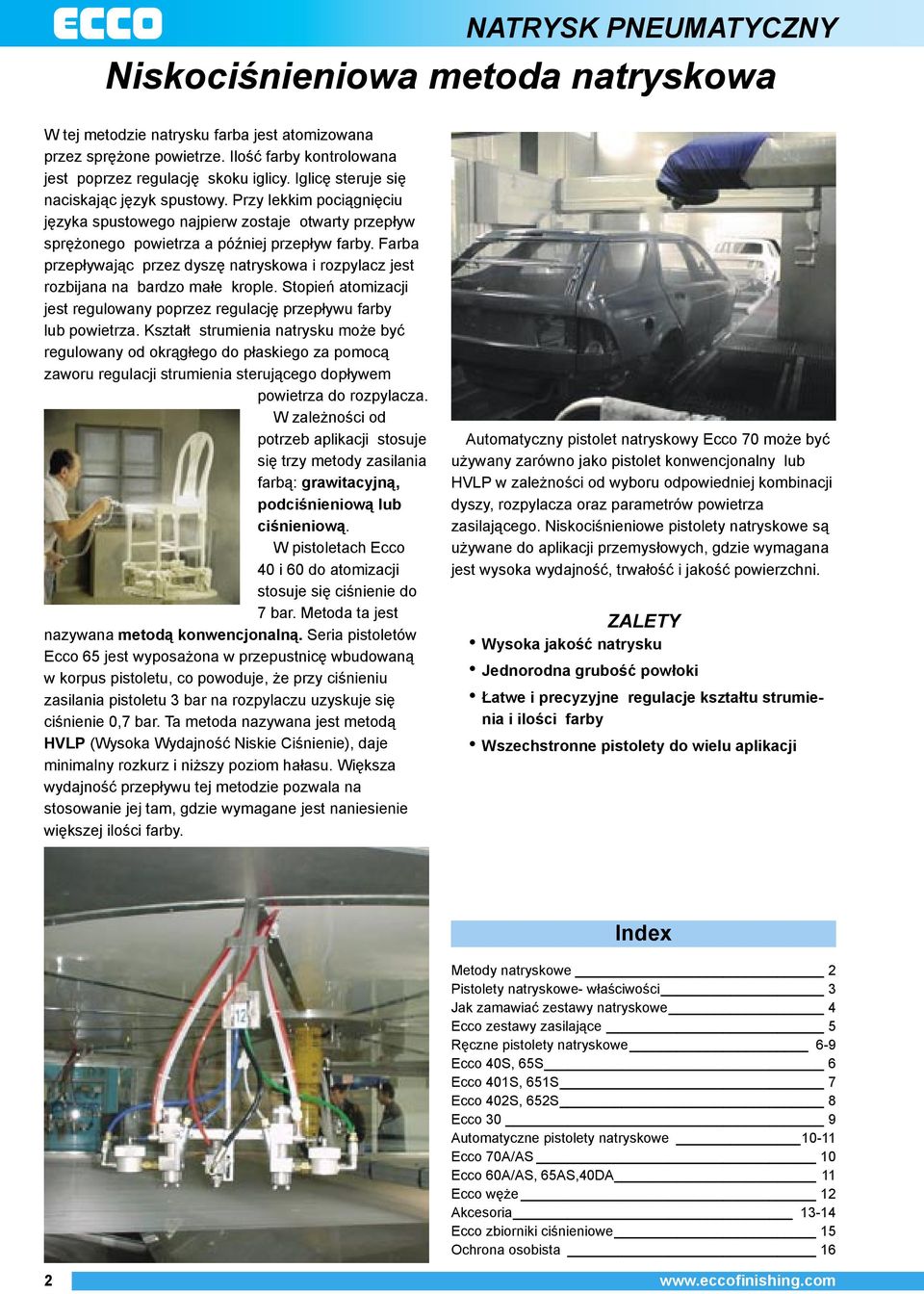

2 Niskociśnieniowa metoda natryskowa W tej metodzie natrysku farba jest atomizowana przez sprężone powietrze. Ilość farby kontrolowana jest poprzez regulację skoku iglicy. Iglicę steruje się naciskając język spustowy. Przy lekkim pociągnięciu języka spustowego najpierw zostaje otwarty przepływ sprężonego powietrza a później przepływ farby. Farba przepływając przez dyszę natryskowa i rozpylacz jest rozbijana na bardzo małe krople. Stopień atomizacji jest regulowany poprzez regulację przepływu farby lub powietrza. Kształt strumienia natrysku może być regulowany od okrągłego do płaskiego za pomocą zaworu regulacji strumienia sterującego dopływem powietrza do rozpylacza. W zależności od potrzeb aplikacji stosuje się trzy metody zasilania farbą: grawitacyjną, podciśnieniową lub ciśnieniową. W pistoletach Ecco 40 i 60 do atomizacji stosuje się ciśnienie do 7 bar. Metoda ta jest nazywana metodą konwencjonalną. Seria pistoletów Ecco 65 jest wyposażona w przepustnicę wbudowaną w korpus pistoletu, co powoduje, że przy ciśnieniu zasilania pistoletu 3 bar na rozpylaczu uzyskuje się ciśnienie 0,7 bar. Ta metoda nazywana jest metodą HVLP (Wysoka Wydajność Niskie Ciśnienie), daje minimalny rozkurz i niższy poziom hałasu. Większa wydajność przepływu tej metodzie pozwala na stosowanie jej tam, gdzie wymagane jest naniesienie większej ilości farby. Automatyczny pistolet natryskowy Ecco 70 może być używany zarówno jako pistolet konwencjonalny lub HVLP w zależności od wyboru odpowiedniej kombinacji dyszy, rozpylacza oraz parametrów powietrza zasilającego. Niskociśnieniowe pistolety natryskowe są używane do aplikacji przemysłowych, gdzie wymagana jest wysoka wydajność, trwałość i jakość powierzchni. ZALETY Wysoka jakość natrysku Jednorodna grubość powłoki Łatwe i precyzyjne regulacje kształtu strumienia i ilości farby Wszechstronne pistolety do wielu aplikacji Index Metody natryskowe 2 Pistolety natryskowe- właściwości 3 Jak zamawiać zestawy natryskowe 4 Ecco zestawy zasilające 5 Ręczne pistolety natryskowe 6-9 Ecco 40S, 65S 6 Ecco 401S, 651S 7 Ecco 402S, 652S 8 Ecco 30 9 Automatyczne pistolety natryskowe Ecco 70A/AS 10 Ecco 60A/AS, 65AS,40DA 11 Ecco węże 12 Akcesoria Ecco zbiorniki ciśnieniowe 15 Ochrona osobista 16 2

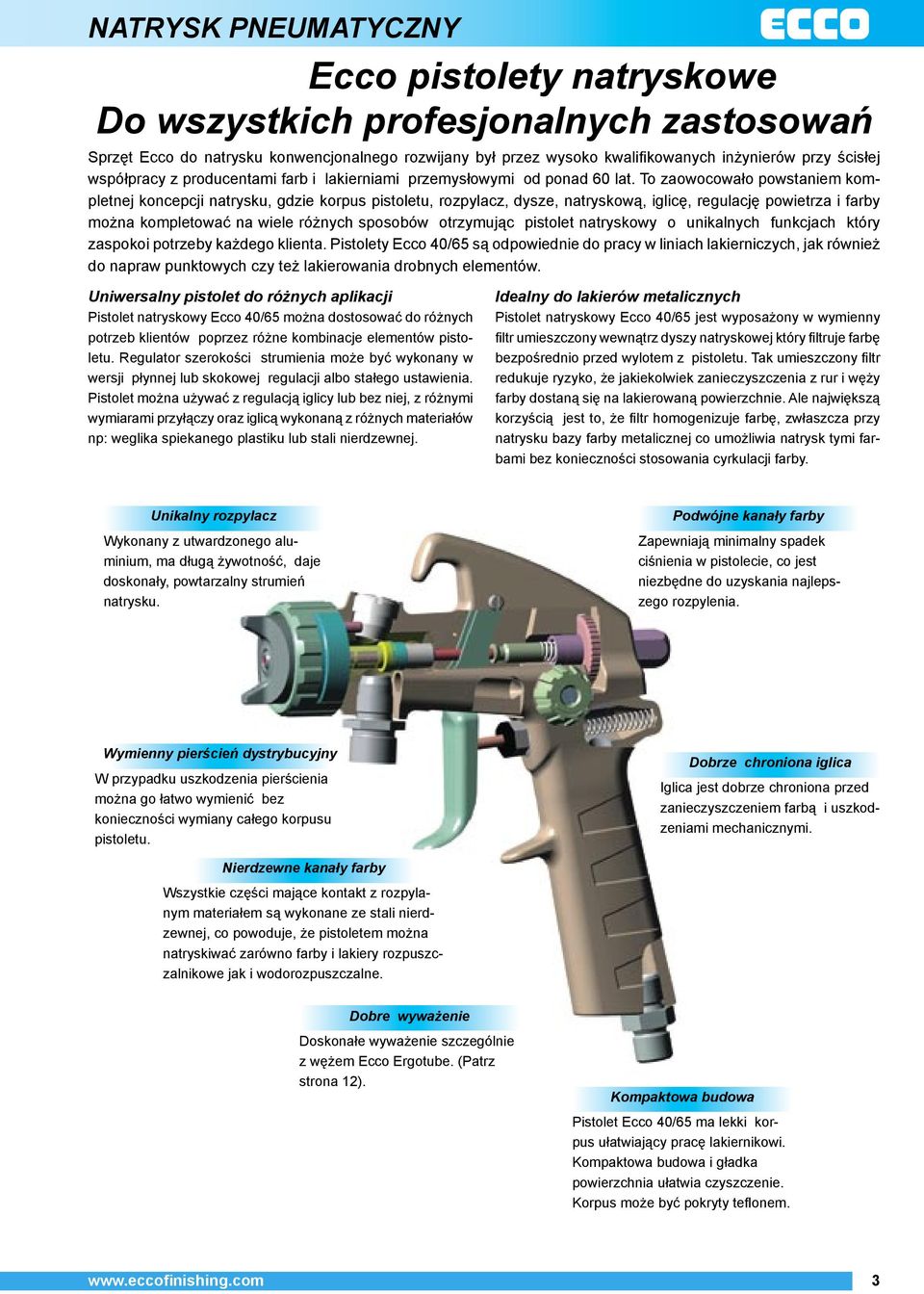

3 Ecco pistolety natryskowe Do wszystkich profesjonalnych zastosowań Sprzęt Ecco do natrysku konwencjonalnego rozwijany był przez wysoko kwalifikowanych inżynierów przy ścisłej współpracy z producentami farb i lakierniami przemysłowymi od ponad 60 lat. To zaowocowało powstaniem kompletnej koncepcji natrysku, gdzie korpus pistoletu, rozpylacz, dysze, natryskową, iglicę, regulację powietrza i farby można kompletować na wiele różnych sposobów otrzymując pistolet natryskowy o unikalnych funkcjach który zaspokoi potrzeby każdego klienta. Pistolety Ecco 40/65 są odpowiednie do pracy w liniach lakierniczych, jak również do napraw punktowych czy też lakierowania drobnych elementów. Uniwersalny pistolet do różnych aplikacji Pistolet natryskowy Ecco 40/65 można dostosować do różnych potrzeb klientów poprzez różne kombinacje elementów pistoletu. Regulator szerokości strumienia może być wykonany w wersji płynnej lub skokowej regulacji albo stałego ustawienia. Pistolet można używać z regulacją iglicy lub bez niej, z różnymi wymiarami przyłączy oraz iglicą wykonaną z różnych materiałów np: weglika spiekanego plastiku lub stali nierdzewnej. Idealny do lakierów metalicznych Pistolet natryskowy Ecco 40/65 jest wyposażony w wymienny filtr umieszczony wewnątrz dyszy natryskowej który filtruje farbę bezpośrednio przed wylotem z pistoletu. Tak umieszczony filtr redukuje ryzyko, że jakiekolwiek zanieczyszczenia z rur i węży farby dostaną się na lakierowaną powierzchnie. Ale największą korzyścią jest to, że filtr homogenizuje farbę, zwłaszcza przy natrysku bazy farby metalicznej co umożliwia natrysk tymi farbami bez konieczności stosowania cyrkulacji farby. Unikalny rozpylacz Wykonany z utwardzonego aluminium, ma długą żywotność, daje doskonały, powtarzalny strumień natrysku. Podwójne kanały farby Zapewniają minimalny spadek ciśnienia w pistolecie, co jest niezbędne do uzyskania najlepszego rozpylenia. Wymienny pierścień dystrybucyjny W przypadku uszkodzenia pierścienia można go łatwo wymienić bez konieczności wymiany całego korpusu pistoletu. Dobrze chroniona iglica Iglica jest dobrze chroniona przed zanieczyszczeniem farbą i uszkodzeniami mechanicznymi. Nierdzewne kanały farby Wszystkie części mające kontakt z rozpylanym materiałem są wykonane ze stali nierdzewnej, co powoduje, że pistoletem można natryskiwać zarówno farby i lakiery rozpuszczalnikowe jak i wodorozpuszczalne. Dobre wyważenie Doskonałe wyważenie szczególnie z wężem Ecco Ergotube. (Patrz strona 12). Kompaktowa budowa Pistolet Ecco 40/65 ma lekki korpus ułatwiający pracę lakiernikowi. Kompaktowa budowa i gładka powierzchnia ułatwia czyszczenie. Korpus może być pokryty teflonem. 3

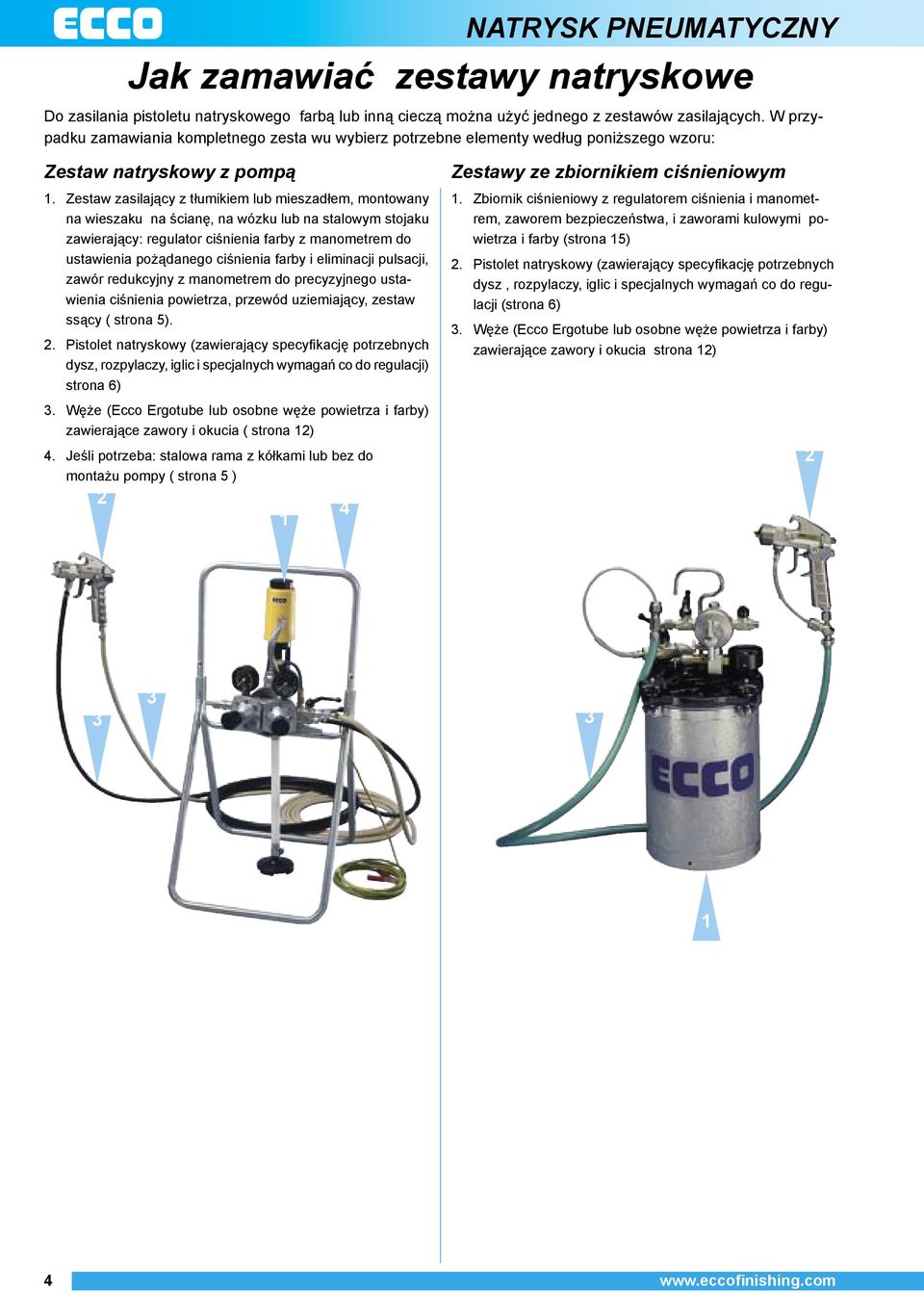

4 Jak zamawiać zestawy natryskowe Do zasilania pistoletu natryskowego farbą lub inną cieczą można użyć jednego z zestawów zasilających. W przypadku zamawiania kompletnego zesta wu wybierz potrzebne elementy według poniższego wzoru: Zestaw natryskowy z pompą 1. Zestaw zasilający z tłumikiem lub mieszadłem, montowany na wieszaku na ścianę, na wózku lub na stalowym stojaku zawierający: regulator ciśnienia farby z manometrem do ustawienia pożądanego ciśnienia farby i eliminacji pulsacji, zawór redukcyjny z manometrem do precyzyjnego ustawienia ciśnienia powietrza, przewód uziemiający, zestaw ssący ( strona 5). 2. Pistolet natryskowy (zawierający specyfikację potrzebnych dysz, rozpylaczy, iglic i specjalnych wymagań co do regulacji) strona 6) 3. Węże (Ecco Ergotube lub osobne węże powietrza i farby) zawierające zawory i okucia ( strona 12) 4. Jeśli potrzeba: stalowa rama z kółkami lub bez do montażu pompy ( strona 5 ) Zestawy ze zbiornikiem ciśnieniowym 1. Zbiornik ciśnieniowy z regulatorem ciśnienia i manometrem, zaworem bezpieczeństwa, i zaworami kulowymi powietrza i farby (strona 15) 2. Pistolet natryskowy (zawierający specyfikację potrzebnych dysz, rozpylaczy, iglic i specjalnych wymagań co do regulacji (strona 6) 3. Węże (Ecco Ergotube lub osobne węże powietrza i farby) zawierające zawory i okucia strona 12)

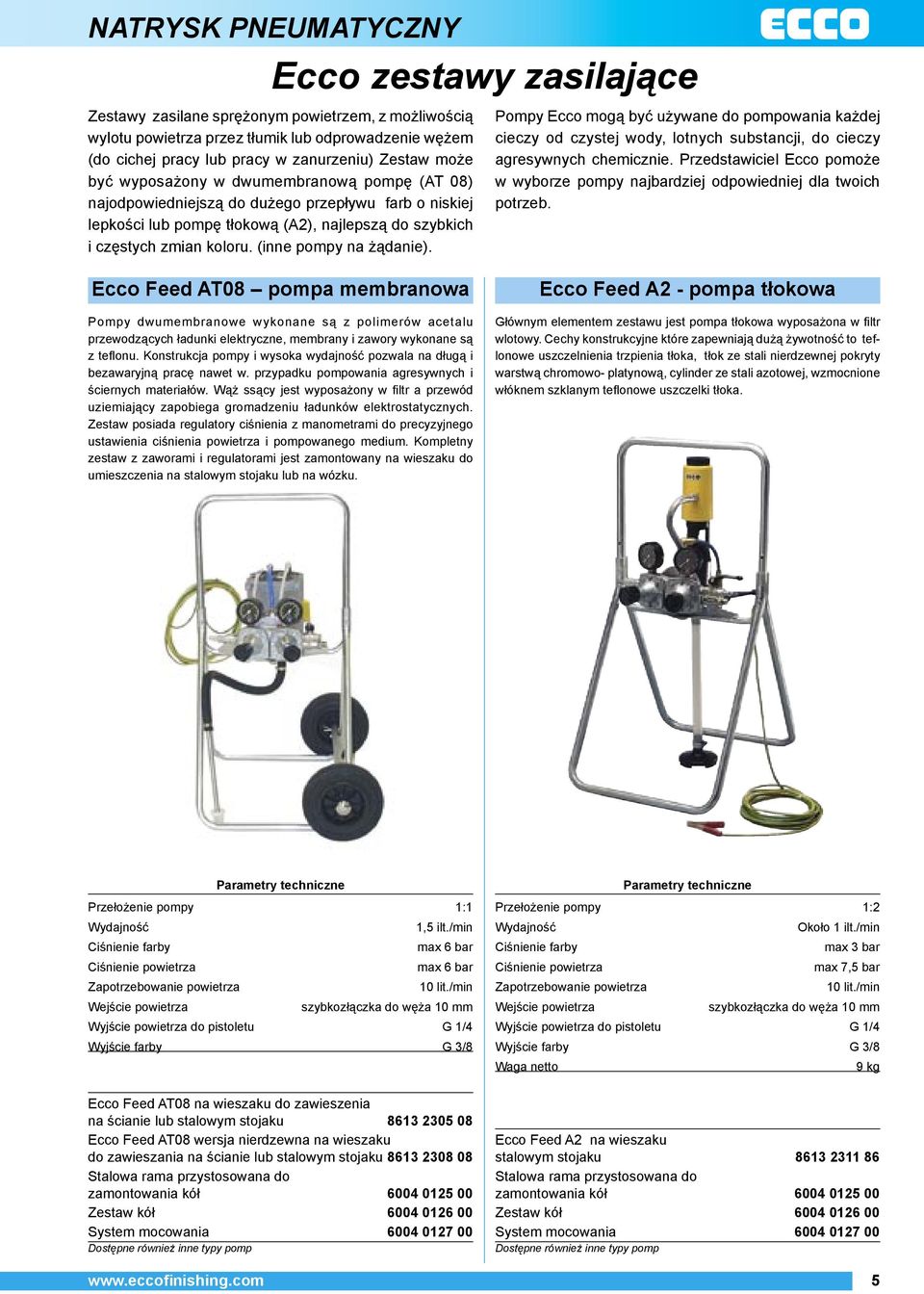

5 Ecco zestawy zasilające Zestawy zasilane sprężonym powietrzem, z możliwością wylotu powietrza przez tłumik lub odprowadzenie wężem (do cichej pracy lub pracy w zanurzeniu) Zestaw może być wyposażony w dwumembranową pompę (AT 08) najodpowiedniejszą do dużego przepływu farb o niskiej lepkości lub pompę tłokową (A2), najlepszą do szybkich i częstych zmian koloru. (inne pompy na żądanie). Ecco Feed AT08 pompa membranowa Pompy dwumembranowe wykonane są z polimerów acetalu przewodzących ładunki elektryczne, membrany i zawory wykonane są z teflonu. Konstrukcja pompy i wysoka wydajność pozwala na długą i bezawaryjną pracę nawet w. przypadku pompowania agresywnych i ściernych materiałów. Wąż ssący jest wyposażony w filtr a przewód uziemiający zapobiega gromadzeniu ładunków elektrostatycznych. Zestaw posiada regulatory ciśnienia z manometrami do precyzyjnego ustawienia ciśnienia powietrza i pompowanego medium. Kompletny zestaw z zaworami i regulatorami jest zamontowany na wieszaku do umieszczenia na stalowym stojaku lub na wózku. Pompy Ecco mogą być używane do pompowania każdej cieczy od czystej wody, lotnych substancji, do cieczy agresywnych chemicznie. Przedstawiciel Ecco pomoże w wyborze pompy najbardziej odpowiedniej dla twoich potrzeb. Ecco Feed A2 - pompa tłokowa Głównym elementem zestawu jest pompa tłokowa wyposażona w filtr wlotowy. Cechy konstrukcyjne które zapewniają dużą żywotność to teflonowe uszczelnienia trzpienia tłoka, tłok ze stali nierdzewnej pokryty warstwą chromowo- platynową, cylinder ze stali azotowej, wzmocnione włóknem szklanym teflonowe uszczelki tłoka. Parametry techniczne Przełożenie pompy 1:1 Wydajność 1,5 ilt./min Ciśnienie farby max 6 bar max 6 bar Zapotrzebowanie powietrza 10 lit./min Wejście powietrza szybkozłączka do węża 10 mm Wyjście powietrza do pistoletu G 1/4 Wyjście farby G 3/8 Parametry techniczne Przełożenie pompy 1:2 Wydajność Ciśnienie farby Zapotrzebowanie powietrza Wejście powietrza Około 1 ilt./min max 3 bar max 7,5 bar 10 lit./min szybkozłączka do węża 10 mm Wyjście powietrza do pistoletu G 1/4 Wyjście farby G 3/8 netto 9 kg Ecco Feed AT08 na wieszaku do zawieszenia na ścianie lub stalowym stojaku Ecco Feed AT08 wersja nierdzewna na wieszaku do zawieszania na ścianie lub stalowym stojaku Stalowa rama przystosowana do zamontowania kół Zestaw kół System mocowania Dostępne również inne typy pomp Ecco Feed A2 na wieszaku stalowym stojaku Stalowa rama przystosowana do zamontowania kół Zestaw kół System mocowania Dostępne również inne typy pomp 5

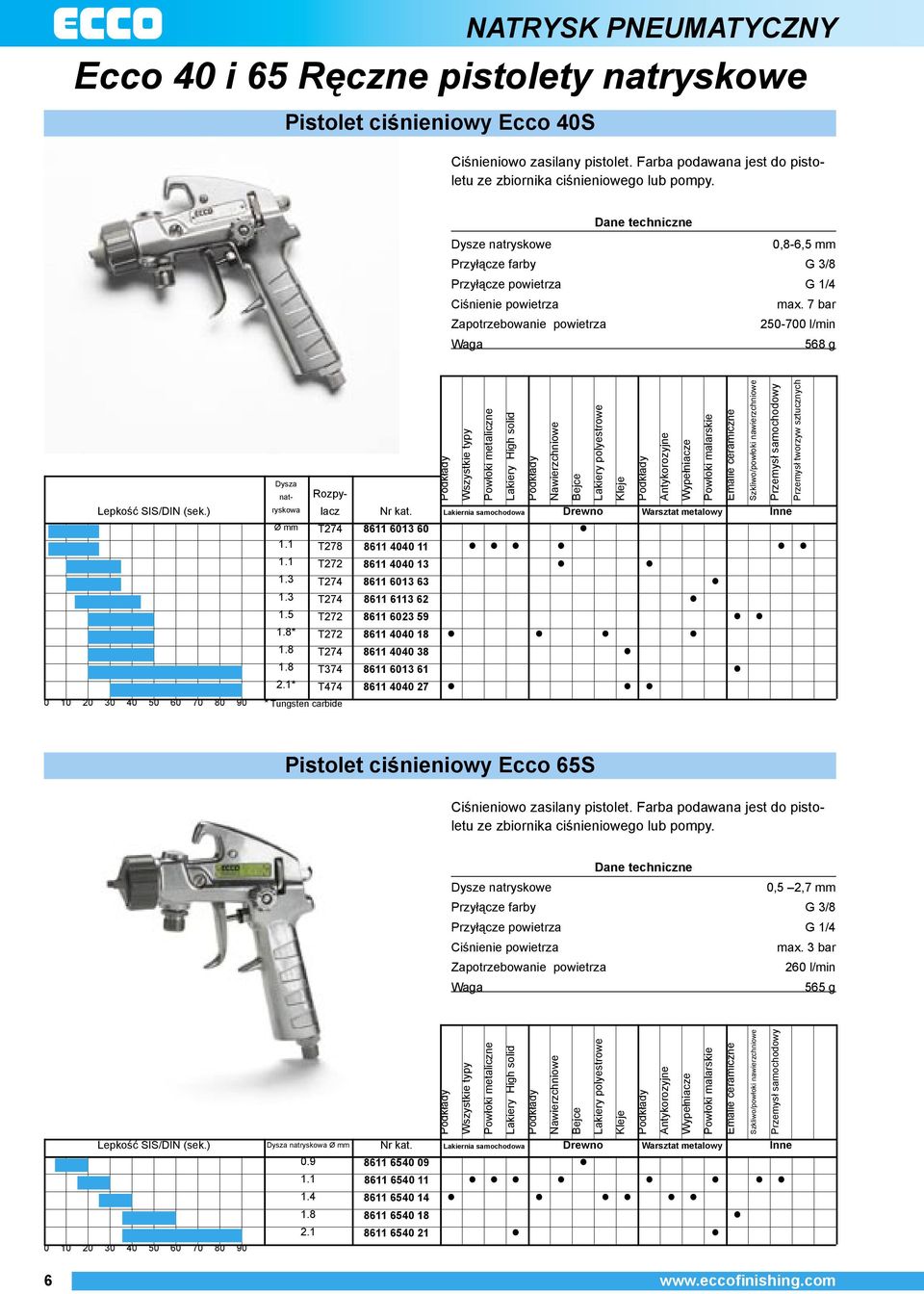

6 Ecco 40 i 65 Ręczne pistolety natryskowe Pistolet ciśnieniowy Ecco 40S Ciśnieniowo zasilany pistolet. Farba podawana jest do pistoletu ze zbiornika ciśnieniowego lub pompy. Dysze natryskowe 0,8-6,5 mm max. 7 bar Zapotrzebowanie powietrza l/min 568 g Dysza Lepkość SIS/DIN (sek.) natryskowa Ø mm * 2.1* Rozpylacz T274 T278 T272 T274 T274 T272 T272 T274 T374 T * Tungsten carbide Nr kat Wszystkie typy Lakiernia samochodowa Powłoki metaliczne Lakiery High solid Nawierzchniowe Bejce Lakiery polyestrowe Drewno Kleje Antykorozyjne Warsztat metalowy Wypełniacze Powłoki malarskie Emalie ceramiczne Szkliwo/powłoki nawierzchniowe Przemysł samochodowy Inne Przemysł tworzyw sztucznych Pistolet ciśnieniowy Ecco 65S Ciśnieniowo zasilany pistolet. Farba podawana jest do pistoletu ze zbiornika ciśnieniowego lub pompy. Dysze natryskowe 0,5 2,7 mm max. 3 bar Zapotrzebowanie powietrza 260 l/min 565 g Lepkość SIS/DIN (sek.) Dysza natryskowa Ø mm Nr kat Wszystkie typy Powłoki metaliczne Lakiery High solid Nawierzchniowe Bejce Lakiery polyestrowe Kleje Lakiernia samochodowa Drewno Antykorozyjne Wypełniacze Powłoki malarskie Warsztat metalowy Emalie ceramiczne Szkliwo/powłoki nawierzchniowe Przemysł samochodowy Inne 6

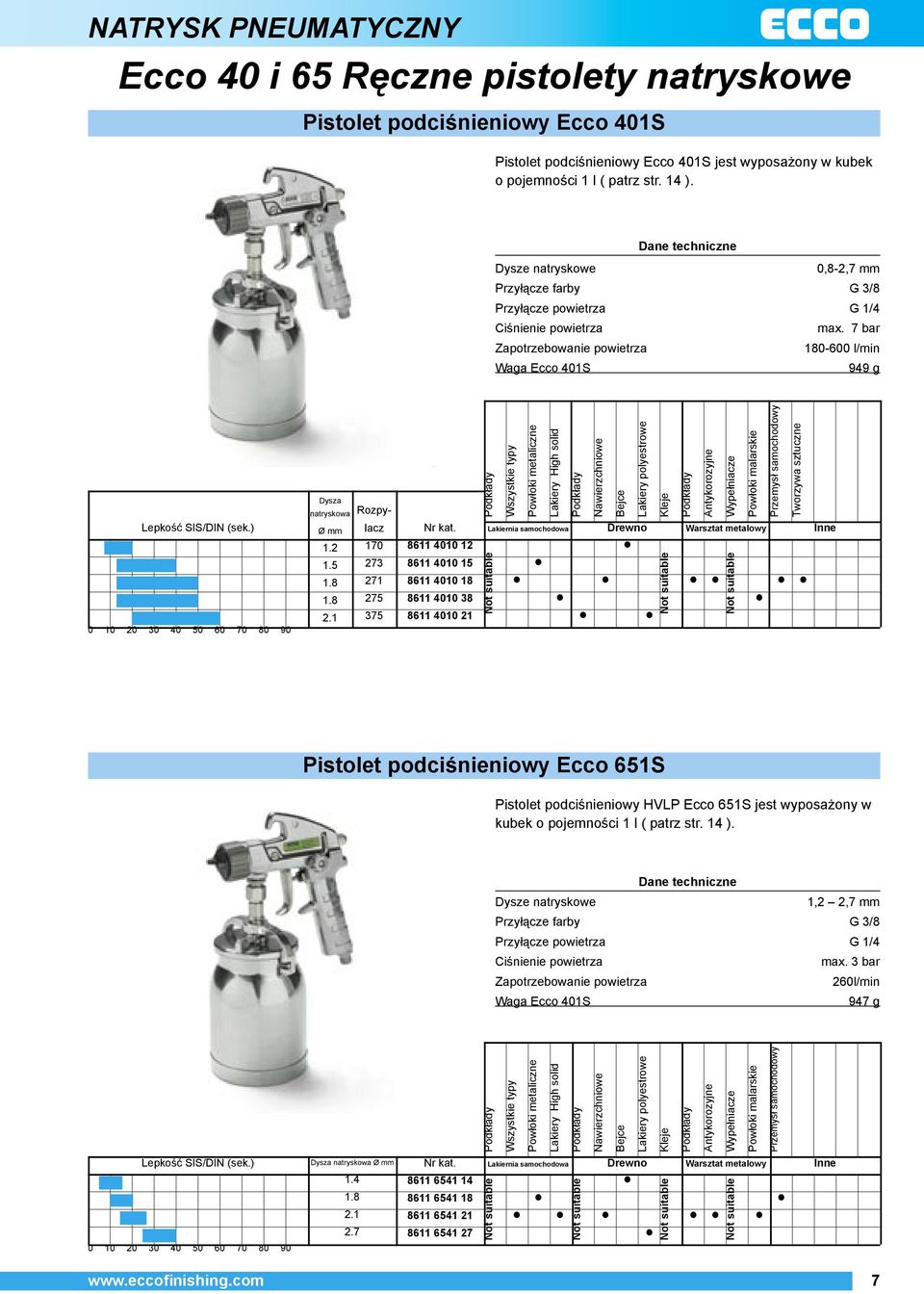

7 Ecco 40 i 65 Ręczne pistolety natryskowe Pistolet podciśnieniowy Ecco 401S Pistolet podciśnieniowy Ecco 401S jest wyposażony w kubek o pojemności 1 l ( patrz str. 14 ). Dysze natryskowe 0,8-2,7 mm max. 7 bar Zapotrzebowanie powietrza l/min Ecco 401S 949 g Lepkość SIS/DIN (sek.) Dysza natryskowa Ø mm Rozpylacz Nr kat Not suitable Wszystkie typy Powłoki metaliczne Lakiery High solid Drewno Lakiernia samochodowa Nawierzchniowe Bejce Lakiery polyestrowe Kleje Not suitable Antykorozyjne Warsztat metalowy Wypełniacze Not suitable Powłoki malarskie Przemysł samochodowy Tworzywa sztuczne Inne Pistolet podciśnieniowy Ecco 651S Pistolet podciśnieniowy HVLP Ecco 651S jest wyposażony w kubek o pojemności 1 l ( patrz str. 14 ). Dysze natryskowe 1,2 2,7 mm max. 3 bar Zapotrzebowanie powietrza 260l/min Ecco 401S 947 g Lepkość SIS/DIN (sek.) Dysza natryskowa Ø mm Nr kat Not suitable Wszystkie typy Powłoki metaliczne Lakiery High solid Lakiernia samochodowa Not suitable Nawierzchniowe Bejce Lakiery polyestrowe Kleje Drewno Not suitable Antykorozyjne Wypełniacze Powłoki malarskie Warsztat metalowy Not suitable Przemysł samochodowy Inne 7

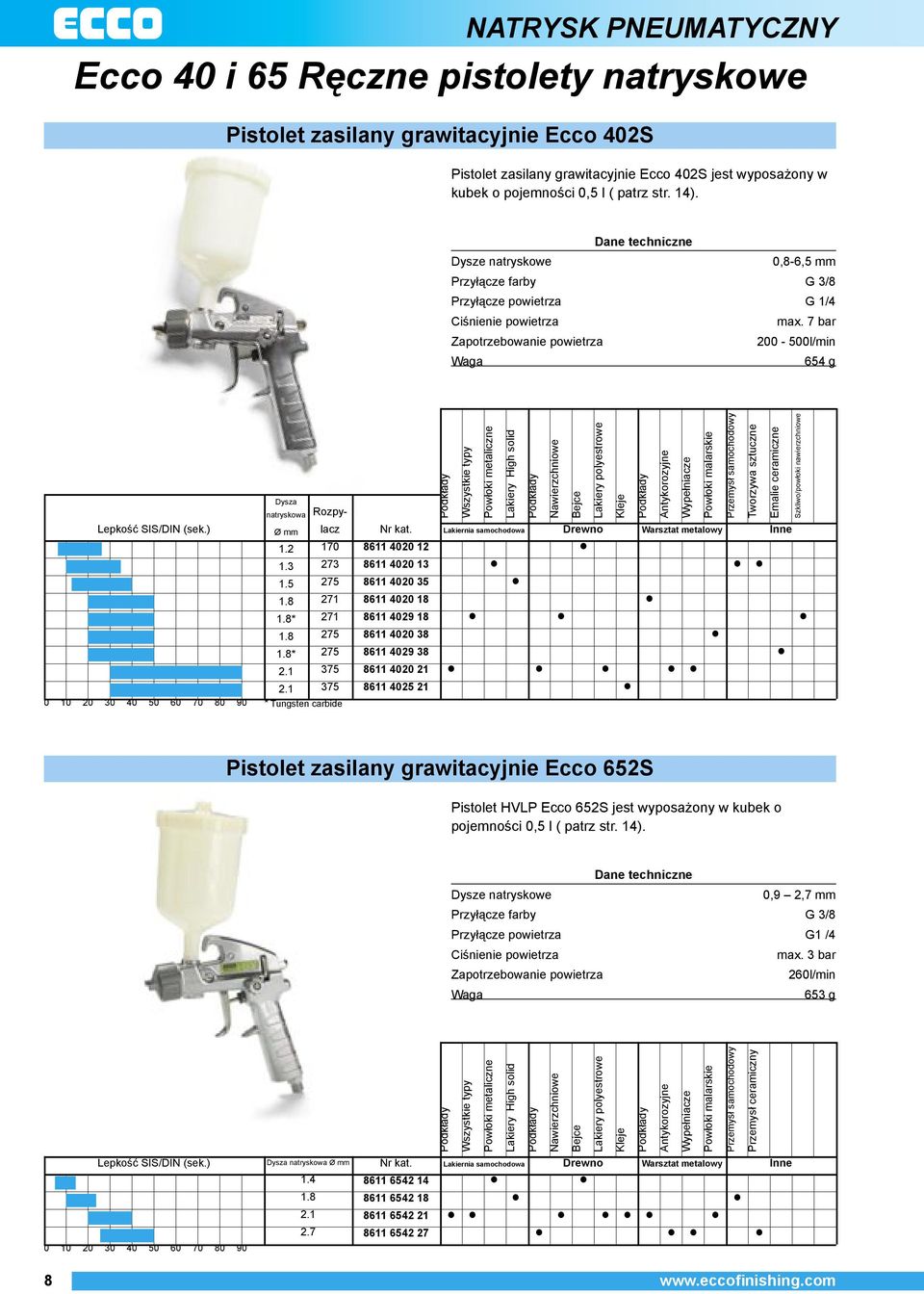

8 Ecco 40 i 65 Ręczne pistolety natryskowe Pistolet zasilany grawitacyjnie Ecco 402S Pistolet zasilany grawitacyjnie Ecco 402S jest wyposażony w kubek o pojemności 0,5 l ( patrz str. 14). Dysze natryskowe 0,8-6,5 mm max. 7 bar Zapotrzebowanie powietrza l/min 654 g Dysza Lepkość SIS/DIN (sek.) natryskowa Ø mm * * Rozpylacz * Tungsten carbide Nr kat Wszystkie typy Lakiernia samochodowa Powłoki metaliczne Lakiery High solid Nawierzchniowe Bejce Drewno Lakiery polyestrowe Kleje Antykorozyjne Warsztat metalowy Wypełniacze Powłoki malarskie Przemysł samochodowy Tworzywa sztuczne Emalie ceramiczne Inne Szkliwo/powłoki nawierzchniowe Pistolet zasilany grawitacyjnie Ecco 652S Pistolet HVLP Ecco 652S jest wyposażony w kubek o pojemności 0,5 l ( patrz str. 14). Dysze natryskowe 0,9 2,7 mm Przyłącze powietrza G1 /4 max. 3 bar Zapotrzebowanie powietrza 260l/min 653 g Lepkość SIS/DIN (sek.) Dysza natryskowa Ø mm Nr kat Wszystkie typy Powłoki metaliczne Lakiery High solid Lakiernia samochodowa Nawierzchniowe Bejce Lakiery polyestrowe Kleje Drewno Antykorozyjne Wypełniacze Powłoki malarskie Warsztat metalowy Przemysł samochodowy Przemysł ceramiczny Inne

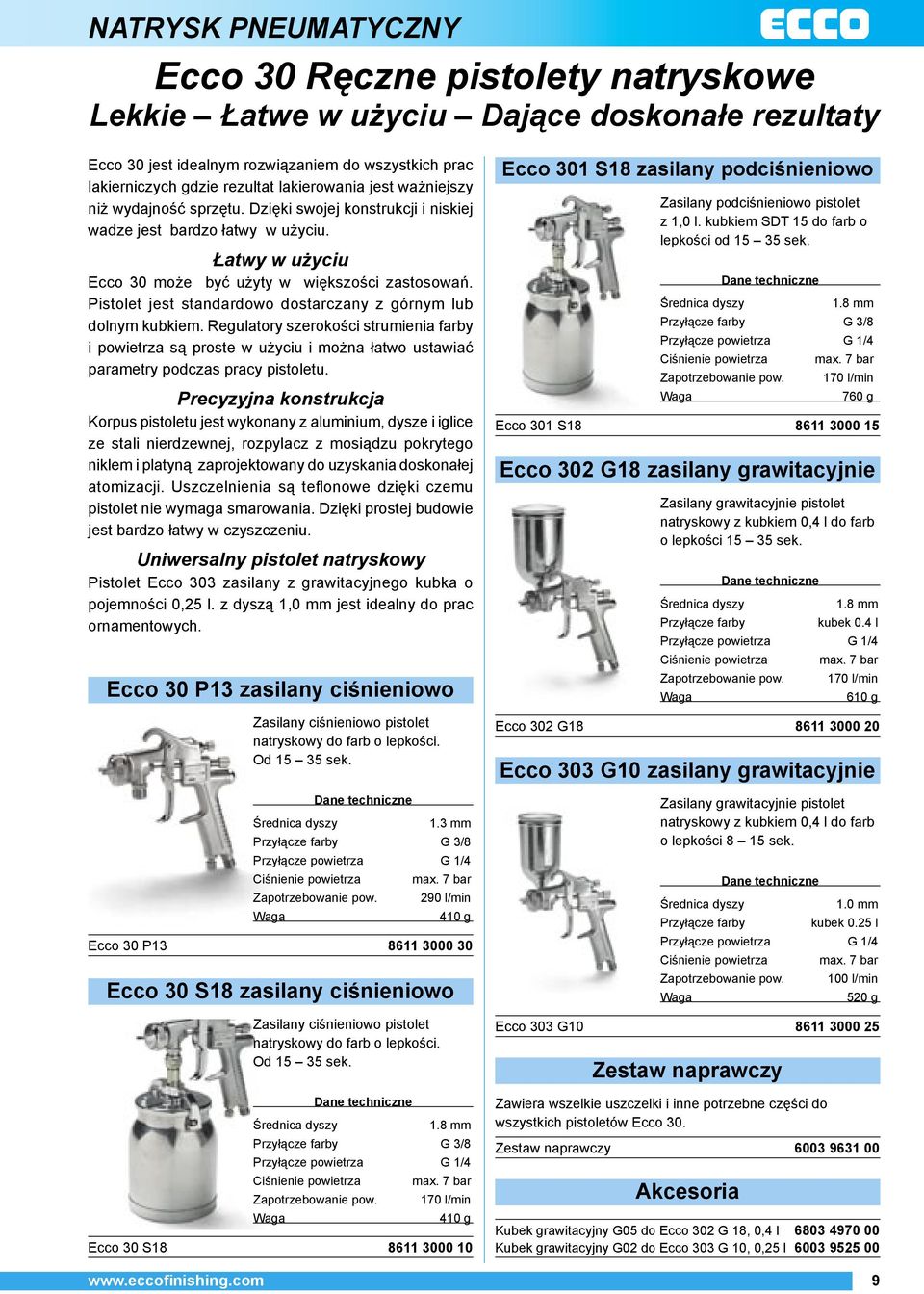

9 Ecco 30 Ręczne pistolety natryskowe Lekkie Łatwe w użyciu Dające doskonałe rezultaty Ecco 30 jest idealnym rozwiązaniem do wszystkich prac lakierniczych gdzie rezultat lakierowania jest ważniejszy niż wydajność sprzętu. Dzięki swojej konstrukcji i niskiej wadze jest bardzo łatwy w użyciu. Łatwy w użyciu Ecco 30 może być użyty w większości zastosowań. Pistolet jest standardowo dostarczany z górnym lub dolnym kubkiem. Regulatory szerokości strumienia farby i powietrza są proste w użyciu i można łatwo ustawiać parametry podczas pracy pistoletu. Precyzyjna konstrukcja Korpus pistoletu jest wykonany z aluminium, dysze i iglice ze stali nierdzewnej, rozpylacz z mosiądzu pokrytego niklem i platyną zaprojektowany do uzyskania doskonałej atomizacji. Uszczelnienia są teflonowe dzięki czemu pistolet nie wymaga smarowania. Dzięki prostej budowie jest bardzo łatwy w czyszczeniu. Uniwersalny pistolet natryskowy Pistolet Ecco 303 zasilany z grawitacyjnego kubka o pojemności 0,25 l. z dyszą 1,0 mm jest idealny do prac ornamentowych. Ecco 30 P13 zasilany ciśnieniowo Zasilany ciśnieniowo pistolet natryskowy do farb o lepkości. Od sek. Średnica dyszy 1.3 mm Zapotrzebowanie pow. max. 7 bar 290 l/min 410 g Ecco 30 P Ecco 30 S18 zasilany ciśnieniowo Zasilany ciśnieniowo pistolet natryskowy do farb o lepkości. Od sek. Średnica dyszy mm Zapotrzebowanie pow. max. 7 bar 170 l/min 410 g Ecco 30 S Ecco 301 S18 zasilany podciśnieniowo Zasilany podciśnieniowo pistolet z 1,0 l. kubkiem SDT 15 do farb o lepkości od sek. Średnica dyszy mm Zapotrzebowanie pow. max. 7 bar 170 l/min 760 g Ecco 301 S Ecco 302 G18 zasilany grawitacyjnie Zasilany grawitacyjnie pistolet natryskowy z kubkiem 0,4 l do farb o lepkości sek. Średnica dyszy Przyłącze farby mm kubek 0.4 l Zapotrzebowanie pow. max. 7 bar 170 l/min 610 g Ecco 302 G Ecco 303 G10 zasilany grawitacyjnie Zasilany grawitacyjnie pistolet natryskowy z kubkiem 0,4 l do farb o lepkości 8 15 sek. Średnica dyszy Przyłącze farby 1.0 mm kubek 0.25 l Zapotrzebowanie pow. max. 7 bar 100 l/min 520 g Ecco 303 G Zestaw naprawczy Zawiera wszelkie uszczelki i inne potrzebne części do wszystkich pistoletów Ecco 30. Zestaw naprawczy Akcesoria Kubek grawitacyjny G05 do Ecco 302 G 18, 0,4 l Kubek grawitacyjny G02 do Ecco 303 G 10, 0,25 l

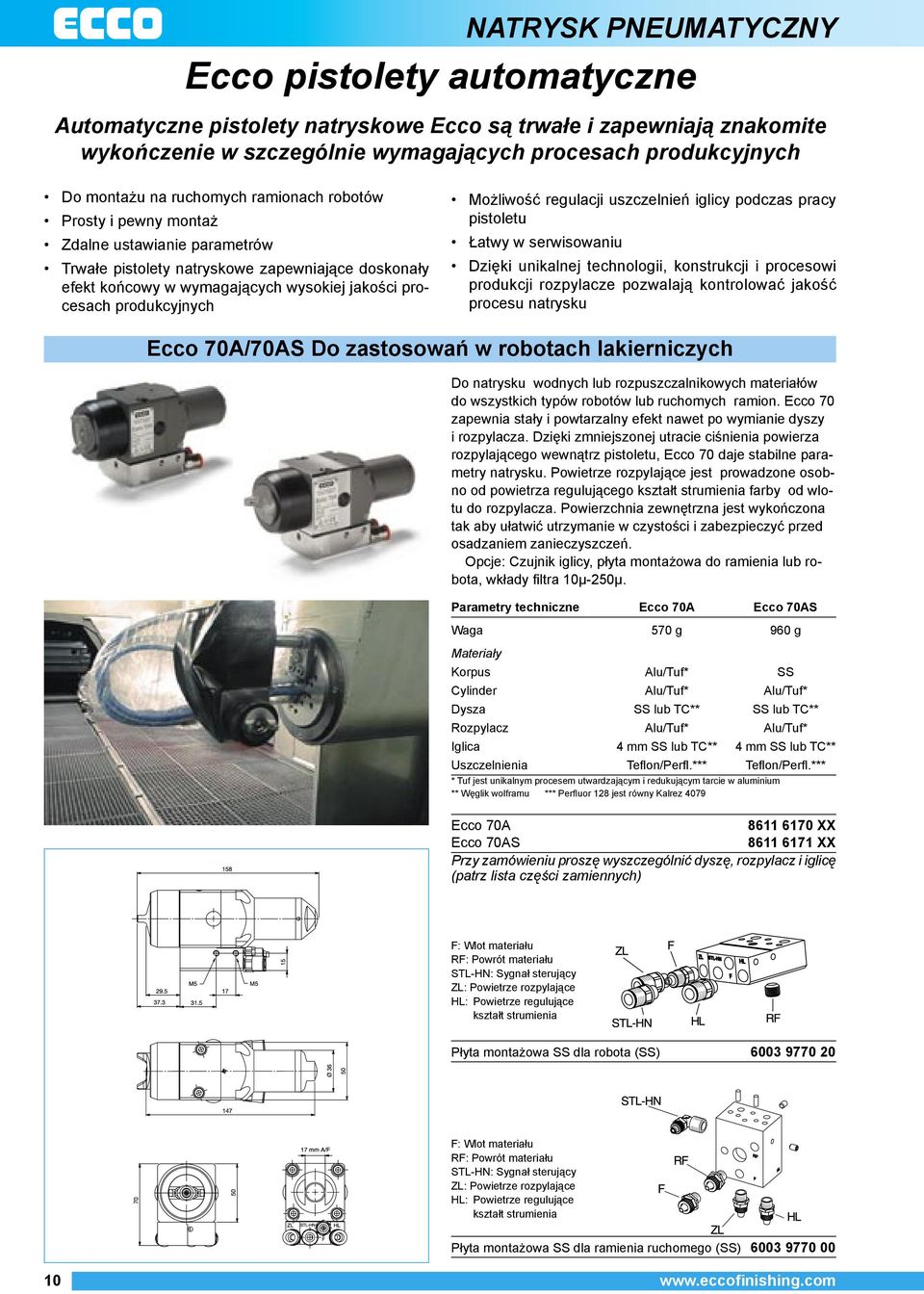

10 Ecco pistolety automatyczne Automatyczne pistolety natryskowe Ecco są trwałe i zapewniają znakomite wykończenie w szczególnie wymagających procesach produkcyjnych Do montażu na ruchomych ramionach robotów Prosty i pewny montaż Zdalne ustawianie parametrów Trwałe pistolety natryskowe zapewniające doskonały efekt końcowy w wymagających wysokiej jakości procesach produkcyjnych Możliwość regulacji uszczelnień iglicy podczas pracy pistoletu Łatwy w serwisowaniu Dzięki unikalnej technologii, konstrukcji i procesowi produkcji rozpylacze pozwalają kontrolować jakość procesu natrysku Ecco 70A/70AS Do zastosowań w robotach lakierniczych Do natrysku wodnych lub rozpuszczalnikowych materiałów do wszystkich typów robotów lub ruchomych ramion. Ecco 70 zapewnia stały i powtarzalny efekt nawet po wymianie dyszy i rozpylacza. Dzięki zmniejszonej utracie ciśnienia powierza rozpylającego wewnątrz pistoletu, Ecco 70 daje stabilne parametry natrysku. Powietrze rozpylające jest prowadzone osobno od powietrza regulującego kształt strumienia farby od wlotu do rozpylacza. Powierzchnia zewnętrzna jest wykończona tak aby ułatwić utrzymanie w czystości i zabezpieczyć przed osadzaniem zanieczyszczeń. Opcje: Czujnik iglicy, płyta montażowa do ramienia lub robota, wkłady filtra 10µ-250µ. Parametry techniczne Ecco 70A Ecco 70AS 570 g 960 g Materiały Korpus Alu/Tuf* SS Cylinder Alu/Tuf* Alu/Tuf* Dysza SS lub TC** SS lub TC** Rozpylacz Alu/Tuf* Alu/Tuf* Iglica 4 mm SS lub TC** 4 mm SS lub TC** Uszczelnienia Teflon/Perfl.*** Teflon/Perfl.*** * Tuf jest unikalnym procesem utwardzającym i redukującym tarcie w aluminium ** Węglik wolframu *** Perfluor 128 jest równy Kalrez 4079 Ecco 70A XX Ecco 70AS XX Przy zamówieniu proszę wyszczególnić dyszę, rozpylacz i iglicę (patrz lista części zamiennych) F: Wlot materiału RF: Powrót materiału STL-HN: Sygnał sterujący ZL: Powietrze rozpylające HL: Powietrze regulujące kształt strumienia Płyta montażowa SS dla robota (SS) F: Wlot materiału RF: Powrót materiału STL-HN: Sygnał sterujący ZL: Powietrze rozpylające HL: Powietrze regulujące kształt strumienia Płyta montażowa SS dla ramienia ruchomego (SS)

11 Ecco pistolety automatyczne Ecco 60A/AS, Ecco 65AS Pistolety Ecco 60A/As i Ecco 65AS mają zwartą budowę i są łatwe do montażu na ramionach robotów. Iglica jest otwierana sprężonym powietrzem a zamykana sprężyną. Krótki czas reakcji zapewnia doskonałe rezultaty natrysku i małe zużycie farby. Uszczelnienia iglicy można regulować w czasie pracy. Prosty i pewny system montażu. Możliwość bardzo precyzyjnego ustawienia dzięki trzpieniowi mocującemu. Szeroki zakres sterowania zasilania farbą z precyzyjną regulacją skokową. Pistolety Ecco 60/65 AS są wykonywane w wersji nierdzewnej i przeznaczone do natrysku substancji agresywnych i powodujących korozję.pistolety są łatwe w serwisowaniu, wystarczą standardowe narzędzia. Parametry techniczne - Ecco 60A/AS Dysze natryskowe mm Przyłącze powietrza szybko-złącze Ø 8 Zapotrzebowanie powietrza max. 7 bar l/min 837 g Lepkość SIS/DIN (sek.) Dysza natryskow Ø mm Rozpylacz T278 T274 T272 T272 T272 T374 T474 Nr kat Lakiery High solids Farby nawierzchniowe Bejce Kleje Skóra Rodzaj fabry/materiał Parametry techniczne - Ecco 65AS Dysze natryskowe mm Przyłącze powietrza szybko-złącze Ø 8 max. 3 bar Zapotrzebowanie powietrza około 260 l/min 828 g Lepkość SIS/DIN (sek.) Dysza natryskowa Ø mm Nr kat Lakiery High solids Farby nawierzchniowe Bejce Kleje Skóra Rodzaj fabry/materiał Accessories Zestaw do zdalnego sterowania szerokością strumienia ( Ecco 60A/AS) Zestaw do zdalnego sterowania szerokością strumienia ( Ecco 65/AS) Ecco 40DA Parametry techniczne Dysze natryskowe mm max. 6 bar Zapotrzebowanie powietrza l/min 305 g Pistolet Ecco 40DA jest pistoletem automatycznym do natryskiwania ściernych i tym podobnych substancji.(np.: szkliwa). Pistolet nie posiada iglicy. Podawanie materiału jest sterowane membraną. Pistolet jest mały i łatwy do instalacji. Dysza natryskowa Ø mm/ Typ rozpylacza 1.3/T /T /T /T Pozostałe kombinacje patrz lista części zamiennych 11

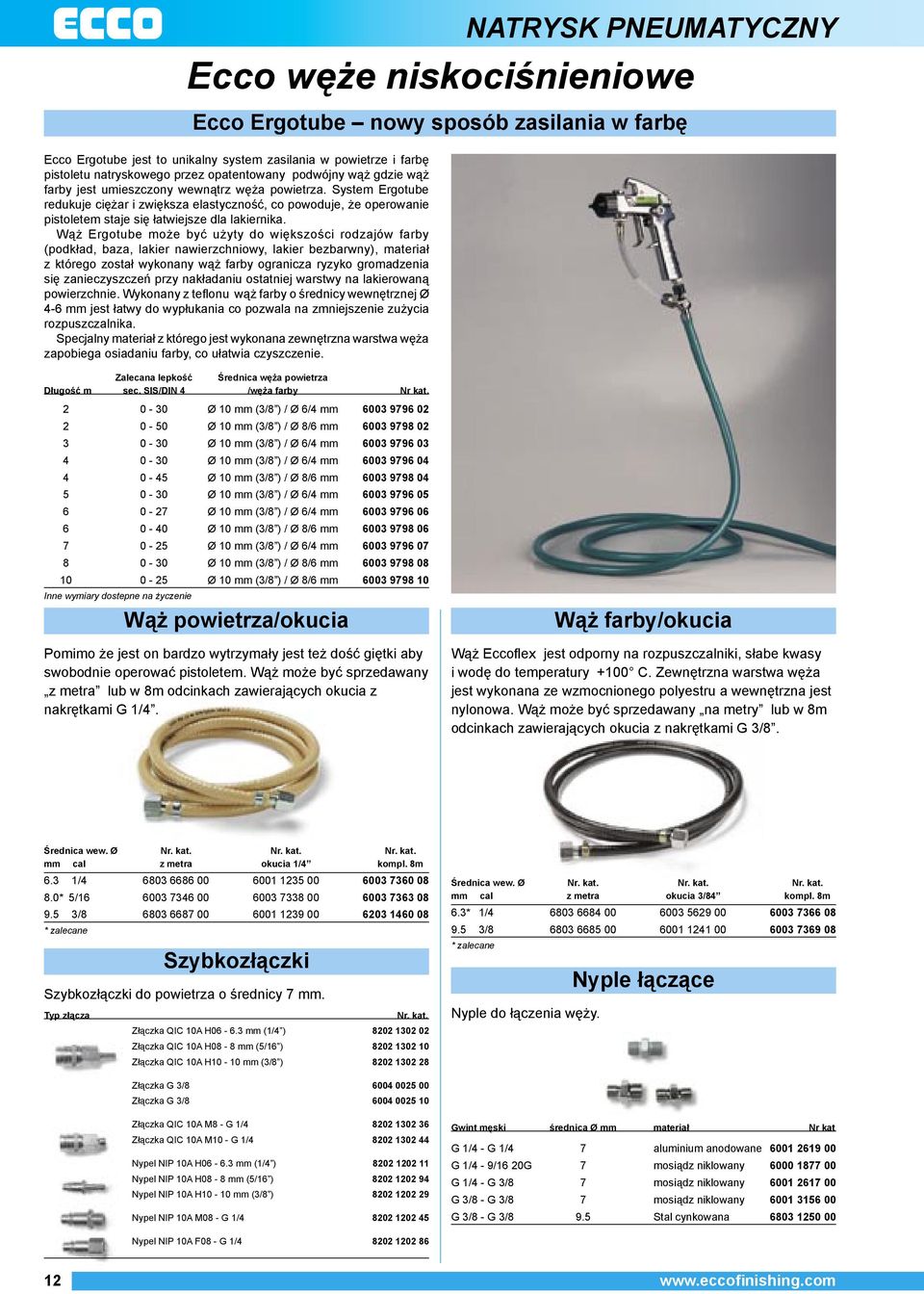

12 Ecco węże niskociśnieniowe Ecco Ergotube nowy sposób zasilania w farbę Ecco Ergotube jest to unikalny system zasilania w powietrze i farbę pistoletu natryskowego przez opatentowany podwójny wąż gdzie wąż farby jest umieszczony wewnątrz węża powietrza. System Ergotube redukuje ciężar i zwiększa elastyczność, co powoduje, że operowanie pistoletem staje się łatwiejsze dla lakiernika. Wąż Ergotube może być użyty do większości rodzajów farby (podkład, baza, lakier nawierzchniowy, lakier bezbarwny), materiał z którego został wykonany wąż farby ogranicza ryzyko gromadzenia się zanieczyszczeń przy nakładaniu ostatniej warstwy na lakierowaną powierzchnie. Wykonany z teflonu wąż farby o średnicy wewnętrznej Ø 4-6 mm jest łatwy do wypłukania co pozwala na zmniejszenie zużycia rozpuszczalnika. Specjalny materiał z którego jest wykonana zewnętrzna warstwa węża zapobiega osiadaniu farby, co ułatwia czyszczenie. Zalecana lepkość Średnica węża powietrza Długość m sec. SIS/DIN 4 /węża farby Nr kat Ø 10 mm (3/8 ) / Ø 6/4 mm Ø 10 mm (3/8 ) / Ø 8/6 mm Ø 10 mm (3/8 ) / Ø 6/4 mm Ø 10 mm (3/8 ) / Ø 6/4 mm Ø 10 mm (3/8 ) / Ø 8/6 mm Ø 10 mm (3/8 ) / Ø 6/4 mm Ø 10 mm (3/8 ) / Ø 6/4 mm Ø 10 mm (3/8 ) / Ø 8/6 mm Ø 10 mm (3/8 ) / Ø 6/4 mm Ø 10 mm (3/8 ) / Ø 8/6 mm Ø 10 mm (3/8 ) / Ø 8/6 mm Inne wymiary dostepne na życzenie Wąż powietrza/okucia Pomimo że jest on bardzo wytrzymały jest też dość giętki aby swobodnie operować pistoletem. Wąż może być sprzedawany z metra lub w 8m odcinkach zawierających okucia z nakrętkami G 1/4. Wąż farby/okucia Wąż Eccoflex jest odporny na rozpuszczalniki, słabe kwasy i wodę do temperatury +100 C. Zewnętrzna warstwa węża jest wykonana ze wzmocnionego polyestru a wewnętrzna jest nylonowa. Wąż może być sprzedawany na metry lub w 8m odcinkach zawierających okucia z nakrętkami G 3/8. Średnica wew. Ø Nr. kat. Nr. kat. Nr. kat. mm cal z metra okucia 1/4 kompl. 8m 6.3 1/ * 5/ / * zalecane Szybkozłączki Szybkozłączki do powietrza o średnicy 7 mm. Typ złącza Nr. kat. Złączka QIC 10A H mm (1/4 ) Złączka QIC 10A H08-8 mm (5/16 ) Złączka QIC 10A H10-10 mm (3/8 ) Średnica wew. Ø Nr. kat. Nr. kat. Nr. kat. mm cal z metra okucia 3/84 kompl. 8m 6.3* 1/ / * zalecane Nyple do łączenia węży. Nyple łączące Złączka G 3/ Złączka G 3/ Złączka QIC 10A M8 - G 1/ Złączka QIC 10A M10 - G 1/ Nypel NIP 10A H mm (1/4 ) Nypel NIP 10A H08-8 mm (5/16 ) Nypel NIP 10A H10-10 mm (3/8 ) Nypel NIP 10A M08 - G 1/ Gwint męski średnica Ø mm materiał Nr kat G 1/4 - G 1/4 7 aluminium anodowane G 1/4-9/16 20G 7 mosiądz niklowany G 1/4 - G 3/8 7 mosiądz niklowany G 3/8 - G 3/8 7 mosiądz niklowany G 3/8 - G 3/8 9.5 Stal cynkowana Nypel NIP 10A F08 - G 1/

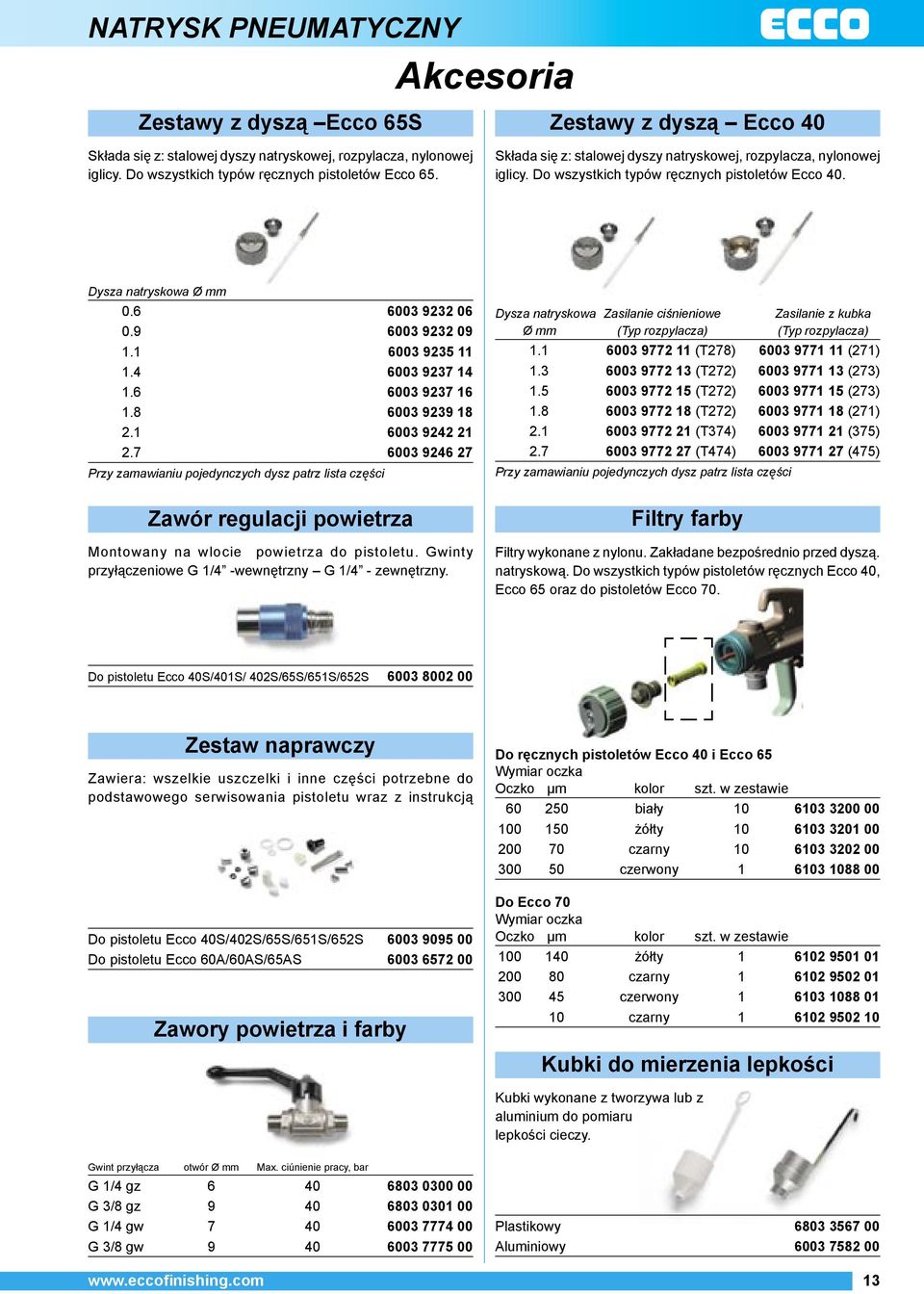

13 Akcesoria Zestawy z dyszą Ecco 65S Zestawy z dyszą Ecco 40 Składa się z: stalowej dyszy natryskowej, rozpylacza, nylonowej iglicy. Do wszystkich typów ręcznych pistoletów Ecco 65. Składa się z: stalowej dyszy natryskowej, rozpylacza, nylonowej iglicy. Do wszystkich typów ręcznych pistoletów Ecco 40. Dysza natryskowa Ø mm Przy zamawianiu pojedynczych dysz patrz lista części Zawór regulacji powietrza Montowany na wlocie powietrza do pistoletu. Gwinty przyłączeniowe G 1/4 -wewnętrzny G 1/4 - zewnętrzny. Dysza natryskowa Zasilanie ciśnieniowe Zasilanie z kubka Ø mm (Typ rozpylacza) (Typ rozpylacza) (T278) (271) (T272) (273) (T272) (273) (T272) (271) (T374) (375) (T474) (475) Przy zamawianiu pojedynczych dysz patrz lista części Filtry farby Filtry wykonane z nylonu. Zakładane bezpośrednio przed dyszą. natryskową. Do wszystkich typów pistoletów ręcznych Ecco 40, Ecco 65 oraz do pistoletów Ecco 70. Do pistoletu Ecco 40S/401S/ 402S/65S/651S/652S Zestaw naprawczy Zawiera: wszelkie uszczelki i inne części potrzebne do podstawowego serwisowania pistoletu wraz z instrukcją Do pistoletu Ecco 40S/402S/65S/651S/652S Do pistoletu Ecco 60A/60AS/65AS Zawory powietrza i farby Do ręcznych pistoletów Ecco 40 i Ecco 65 Wymiar oczka Oczko µm kolor szt. w zestawie biały żółty czarny czerwony Do Ecco 70 Wymiar oczka Oczko µm kolor szt. w zestawie żółty czarny czerwony czarny Kubki do mierzenia lepkości Kubki wykonane z tworzywa lub z aluminium do pomiaru lepkości cieczy. Gwint przyłącza otwór Ø mm Max. ciúnienie pracy, bar G 1/4 gz G 3/8 gz G 1/4 gw G 3/8 gw Plastikowy Aluminiowy

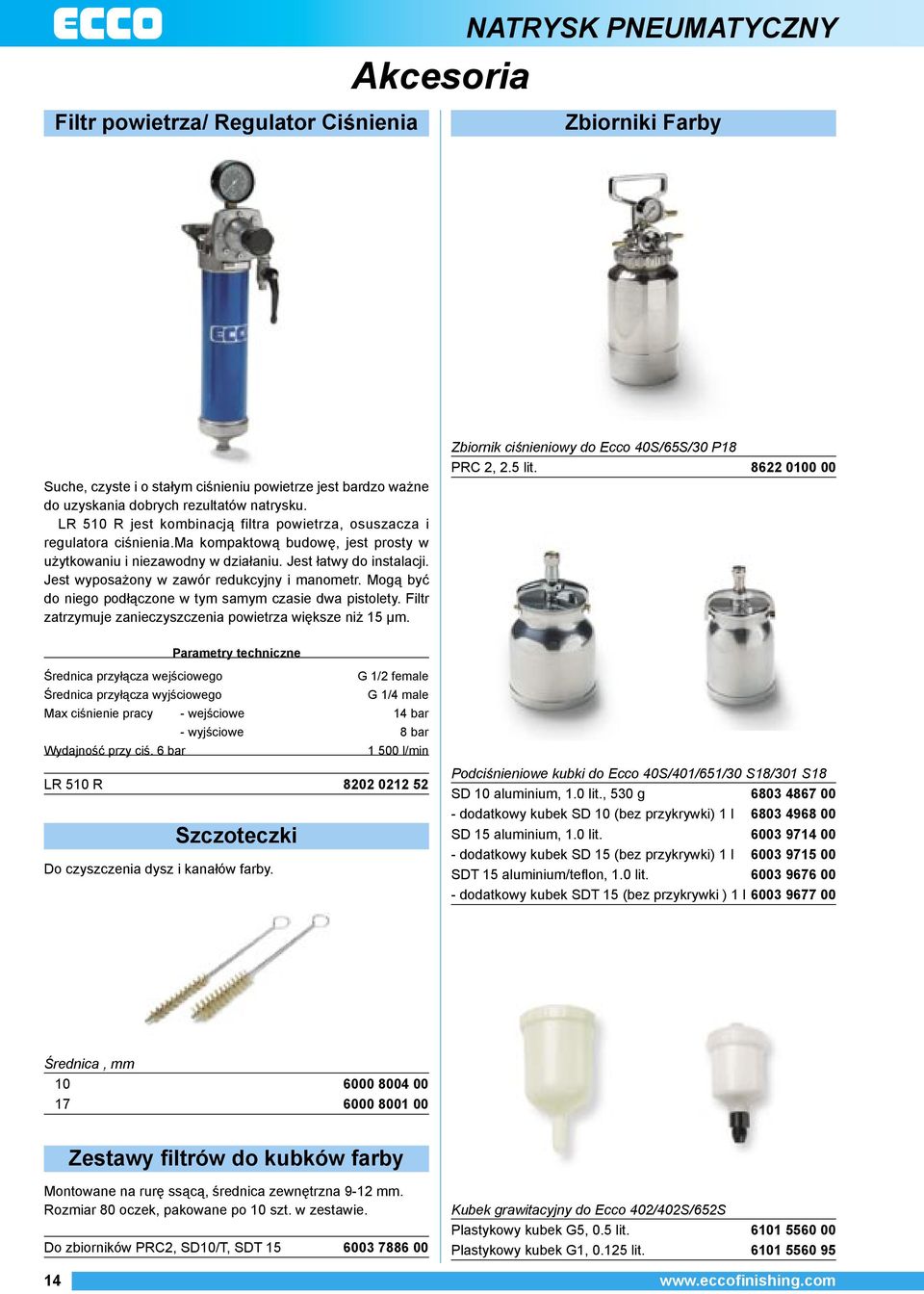

14 Akcesoria NATRYSK PNEUMATYCZNY Filtr powietrza/ Regulator Ciśnienia Zbiorniki Farby Suche, czyste i o stałym ciśnieniu powietrze jest bardzo ważne do uzyskania dobrych rezultatów natrysku. LR 510 R jest kombinacją filtra powietrza, osuszacza i regulatora ciśnienia.ma kompaktową budowę, jest prosty w użytkowaniu i niezawodny w działaniu. Jest łatwy do instalacji. Jest wyposażony w zawór redukcyjny i manometr. Mogą być do niego podłączone w tym samym czasie dwa pistolety. Filtr zatrzymuje zanieczyszczenia powietrza większe niż 15 µm. Zbiornik ciśnieniowy do Ecco 40S/65S/30 P18 PRC 2, 2.5 lit Parametry techniczne Średnica przyłącza wejściowego G 1/2 female Średnica przyłącza wyjściowego G 1/4 male Max ciśnienie pracy - wejściowe 14 bar - wyjściowe 8 bar Wydajność przy ciś. 6 bar l/min LR 510 R Szczoteczki Do czyszczenia dysz i kanałów farby. Podciśnieniowe kubki do Ecco 40S/401/651/30 S18/301 S18 SD 10 aluminium, 1.0 lit., 530 g dodatkowy kubek SD 10 (bez przykrywki) 1 l SD 15 aluminium, 1.0 lit dodatkowy kubek SD 15 (bez przykrywki) 1 l SDT 15 aluminium/teflon, 1.0 lit dodatkowy kubek SDT 15 (bez przykrywki ) 1 l Średnica, mm Zestawy filtrów do kubków farby Montowane na rurę ssącą, średnica zewnętrzna 9-12 mm. Rozmiar 80 oczek, pakowane po 10 szt. w zestawie. Do zbiorników PRC2, SD10/T, SDT Kubek grawitacyjny do Ecco 402/402S/652S Plastykowy kubek G5, 0.5 lit Plastykowy kubek G1, lit

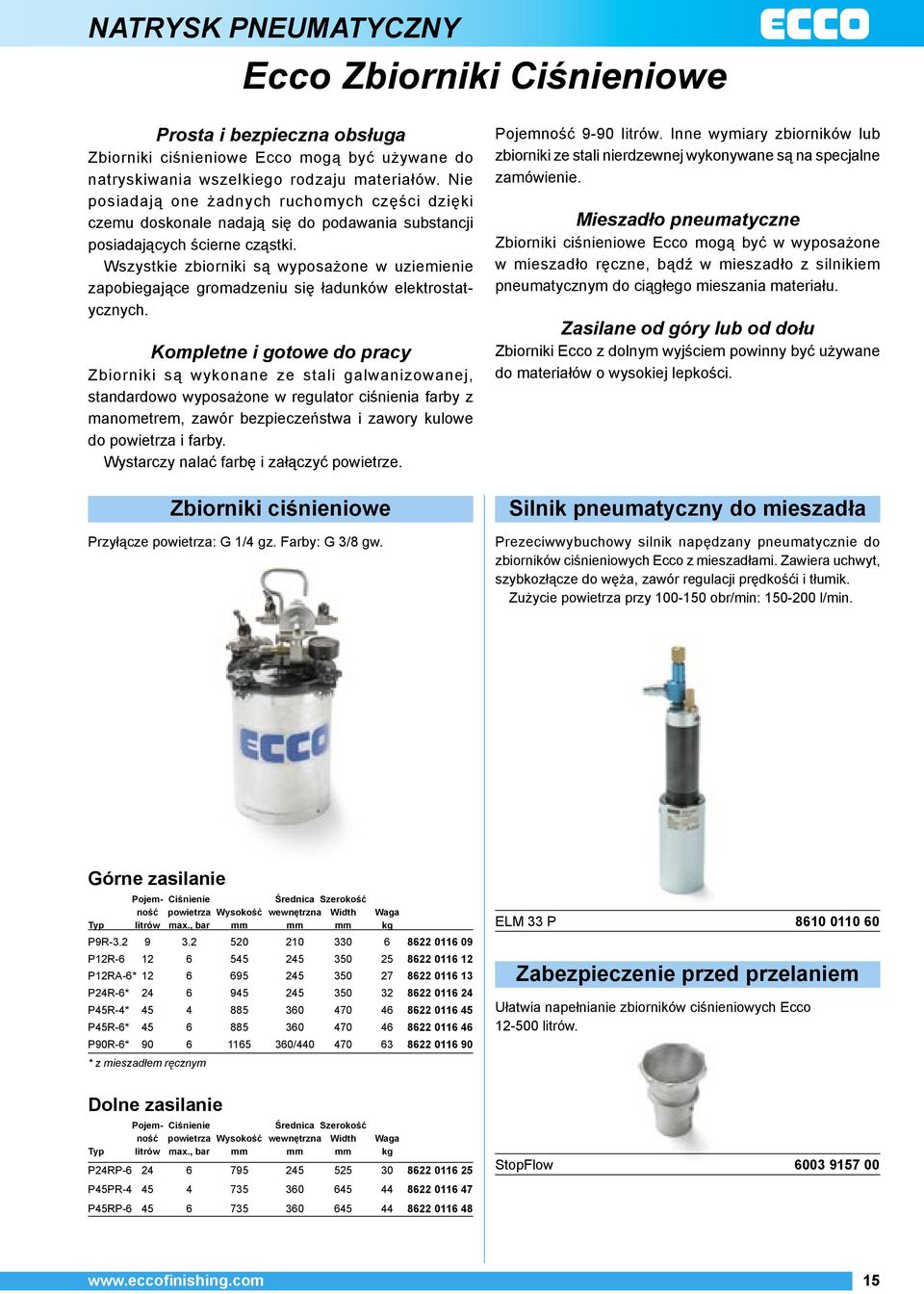

15 Ecco Zbiorniki Ciśnieniowe Prosta i bezpieczna obsługa Zbiorniki ciśnieniowe Ecco mogą być używane do natryskiwania wszelkiego rodzaju materiałów. Nie posiadają one żadnych ruchomych części dzięki czemu doskonale nadają się do podawania substancji posiadających ścierne cząstki. Wszystkie zbiorniki są wyposażone w uziemienie zapobiegające gromadzeniu się ładunków elektrostatycznych. Kompletne i gotowe do pracy Zbiorniki są wykonane ze stali galwanizowanej, standardowo wyposażone w regulator ciśnienia farby z manometrem, zawór bezpieczeństwa i zawory kulowe do powietrza i farby. Wystarczy nalać farbę i załączyć powietrze. Zbiorniki ciśnieniowe Przyłącze powietrza: G 1/4 gz. Farby: G 3/8 gw. Pojemność 9-90 litrów. Inne wymiary zbiorników lub zbiorniki ze stali nierdzewnej wykonywane są na specjalne zamówienie. Mieszadło pneumatyczne Zbiorniki ciśnieniowe Ecco mogą być w wyposażone w mieszadło ręczne, bądź w mieszadło z silnikiem pneumatycznym do ciągłego mieszania materiału. Zasilane od góry lub od dołu Zbiorniki Ecco z dolnym wyjściem powinny być używane do materiałów o wysokiej lepkości. Silnik pneumatyczny do mieszadła Prezeciwwybuchowy silnik napędzany pneumatycznie do zbiorników ciśnieniowych Ecco z mieszadłami. Zawiera uchwyt, szybkozłącze do węża, zawór regulacji prędkośći i tłumik. Zużycie powietrza przy obr/min: l/min. Górne zasilanie Pojem- Ciśnienie Średnica Szerokość ność powietrza Wysokość wewnętrzna Width Typ litrów max., bar mm mm mm kg P9R P12R P12RA-6* P24R-6* P45R-4* P45R-6* P90R-6* / * z mieszadłem ręcznym ELM 33 P Zabezpieczenie przed przelaniem Ułatwia napełnianie zbiorników ciśnieniowych Ecco litrów. Dolne zasilanie Pojem- Ciśnienie Średnica Szerokość ność powietrza Wysokość wewnętrzna Width Typ litrów max., bar mm mm mm kg P24RP P45PR P45RP StopFlow

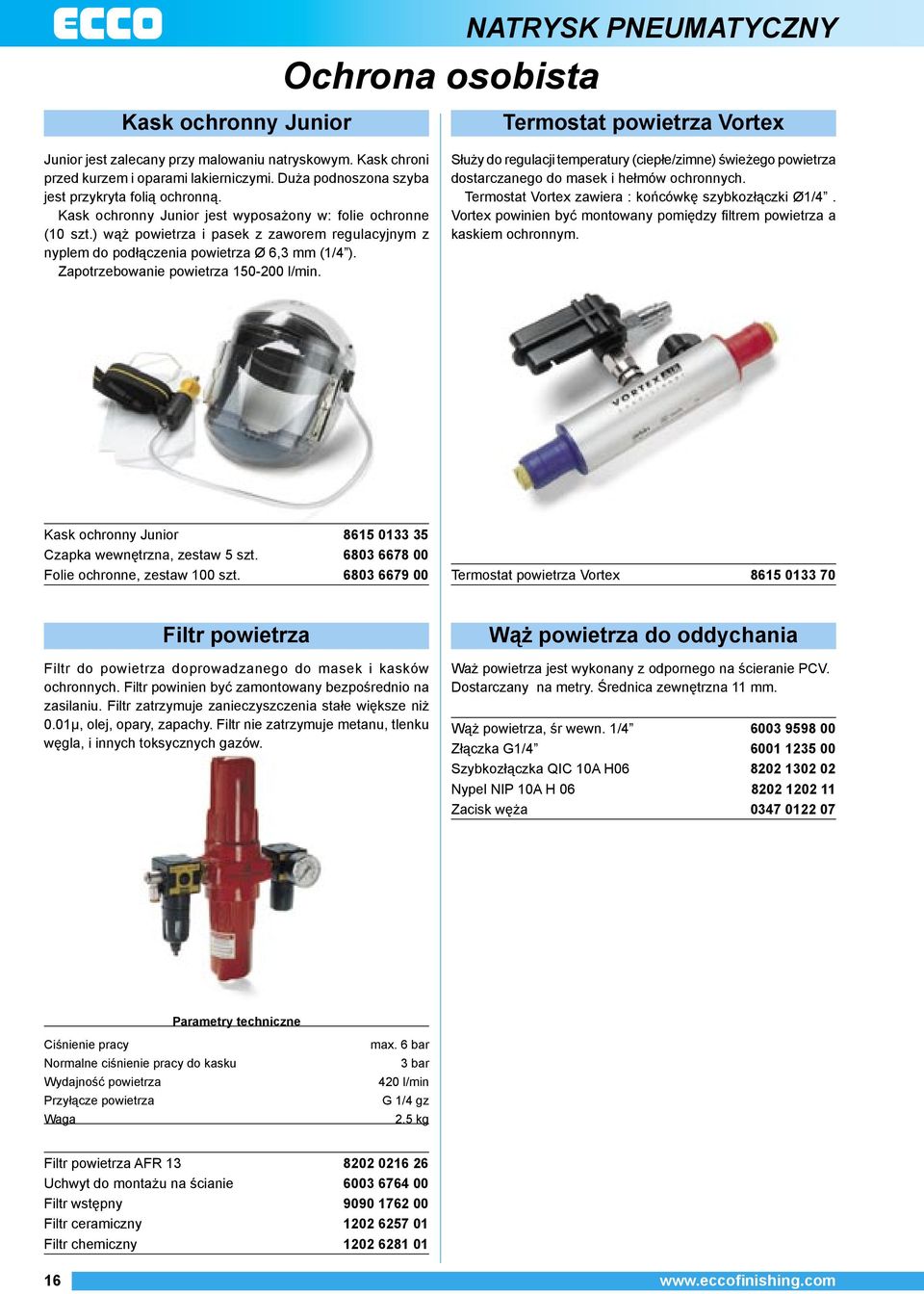

16 Ochrona osobista NATRYSK PNEUMATYCZNY Kask ochronny Junior Junior jest zalecany przy malowaniu natryskowym. Kask chroni przed kurzem i oparami lakierniczymi. Duża podnoszona szyba jest przykryta folią ochronną. Kask ochronny Junior jest wyposażony w: folie ochronne (10 szt.) wąż powietrza i pasek z zaworem regulacyjnym z nyplem do podłączenia powietrza Ø 6,3 mm (1/4 ). Zapotrzebowanie powietrza l/min. Termostat powietrza Vortex Służy do regulacji temperatury (ciepłe/zimne) świeżego powietrza dostarczanego do masek i hełmów ochronnych. Termostat Vortex zawiera : końcówkę szybkozłączki Ø1/4. Vortex powinien być montowany pomiędzy filtrem powietrza a kaskiem ochronnym. Kask ochronny Junior Czapka wewnętrzna, zestaw 5 szt Folie ochronne, zestaw 100 szt Termostat powietrza Vortex Filtr powietrza Filtr do powietrza doprowadzanego do masek i kasków ochronnych. Filtr powinien być zamontowany bezpośrednio na zasilaniu. Filtr zatrzymuje zanieczyszczenia stałe większe niż 0.01µ, olej, opary, zapachy. Filtr nie zatrzymuje metanu, tlenku węgla, i innych toksycznych gazów. Wąż powietrza do oddychania Waż powietrza jest wykonany z odpornego na ścieranie PCV. Dostarczany na metry. Średnica zewnętrzna 11 mm. Wąż powietrza, śr wewn. 1/ Złączka G1/ Szybkozłączka QIC 10A H Nypel NIP 10A H Zacisk węża Parametry techniczne Ciśnienie pracy Normalne ciśnienie pracy do kasku Wydajność powietrza Przyłącze powietrza max. 6 bar 3 bar 420 l/min G 1/4 gz 2.5 kg Filtr powietrza AFR Uchwyt do montażu na ścianie Filtr wstępny Filtr ceramiczny Filtr chemiczny

17 17

18 Notatki 18

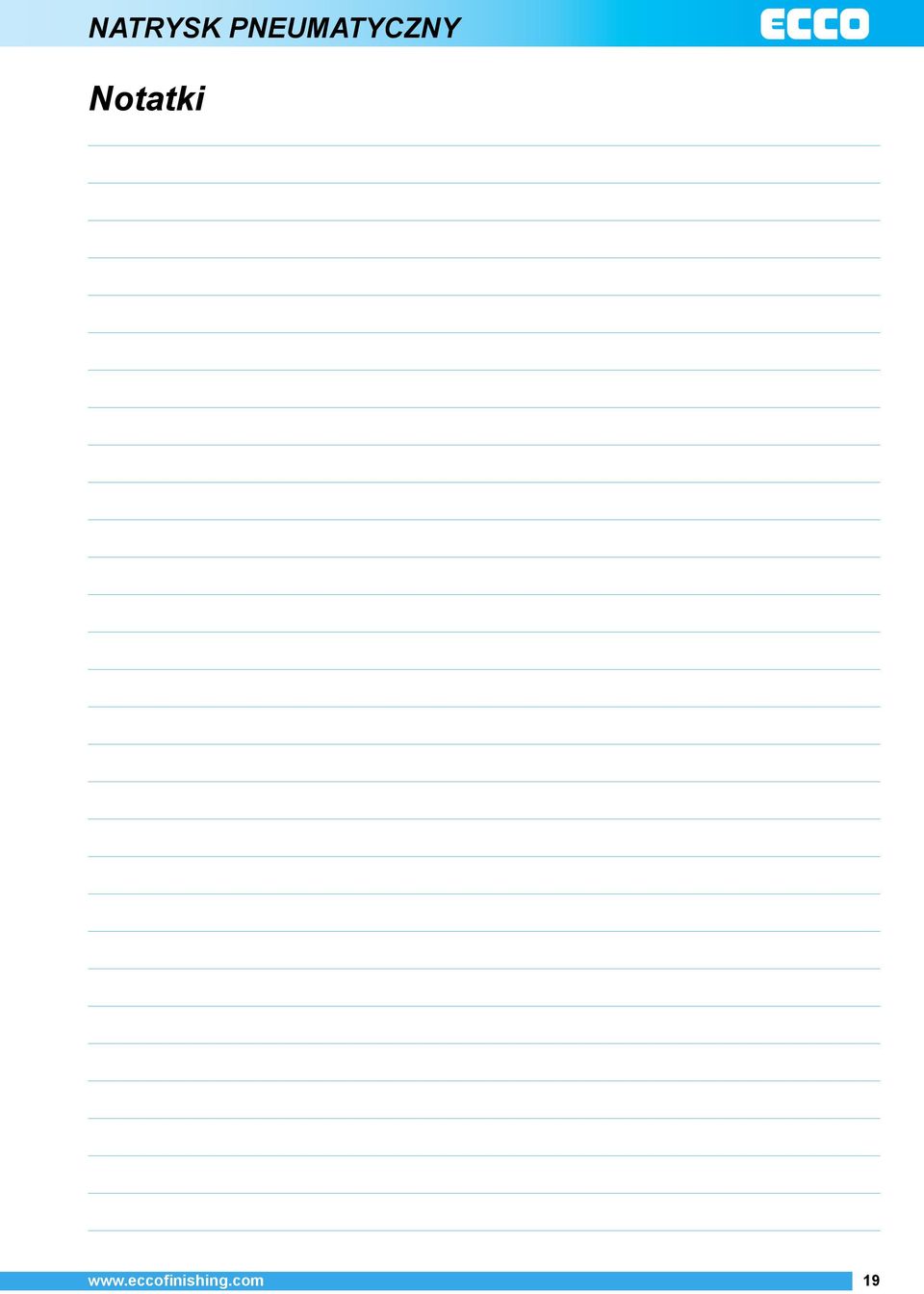

19 Notatki 19
