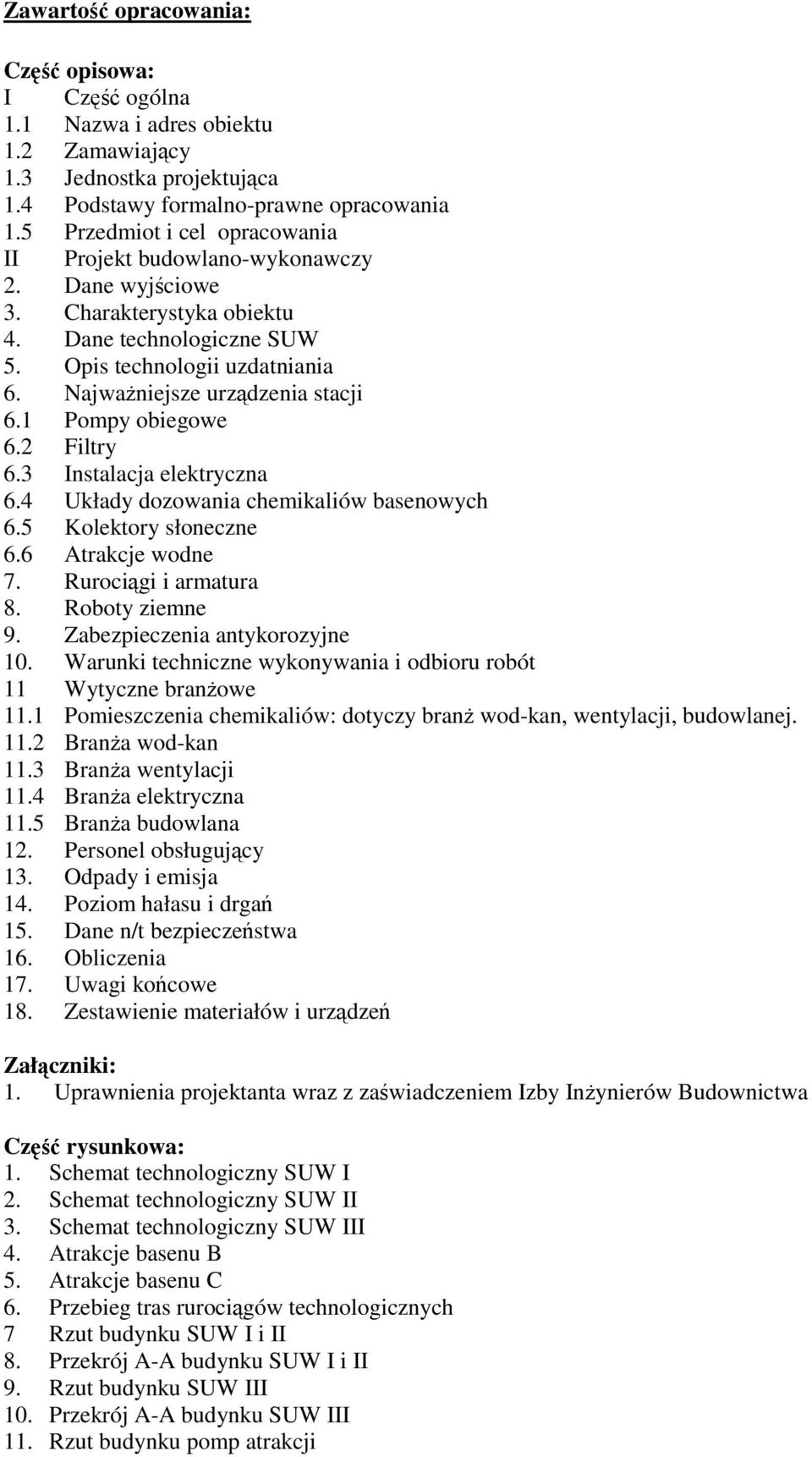

1 Zawartość opracowania: Część opisowa: I Część ogólna 1.1 Nazwa i adres obiektu 1.2 Zamawiający 1.3 Jednostka projektująca 1.4 Podstawy formalno-prawne opracowania 1.5 Przedmiot i cel opracowania II Projekt budowlano-wykonawczy 2. Dane wyjściowe 3. Charakterystyka obiektu 4. Dane technologiczne SUW 5. Opis technologii uzdatniania 6. Najważniejsze urządzenia stacji 6.1 Pompy obiegowe 6.2 Filtry 6.3 Instalacja elektryczna 6.4 Układy dozowania chemikaliów basenowych 6.5 Kolektory słoneczne 6.6 Atrakcje wodne 7. Rurociągi i armatura 8. Roboty ziemne 9. Zabezpieczenia antykorozyjne 10. Warunki techniczne wykonywania i odbioru robót 11 Wytyczne branżowe 11.1 Pomieszczenia chemikaliów: dotyczy branż wod-kan, wentylacji, budowlanej Branża wod-kan 11.3 Branża wentylacji 11.4 Branża elektryczna 11.5 Branża budowlana 12. Personel obsługujący 13. Odpady i emisja 14. Poziom hałasu i drgań 15. Dane n/t bezpieczeństwa 16. Obliczenia 17. Uwagi końcowe 18. Zestawienie materiałów i urządzeń Załączniki: 1. Uprawnienia projektanta wraz z zaświadczeniem Izby Inżynierów Budownictwa Część rysunkowa: 1. Schemat technologiczny SUW I 2. Schemat technologiczny SUW II 3. Schemat technologiczny SUW III 4. Atrakcje basenu B 5. Atrakcje basenu C 6. Przebieg tras rurociągów technologicznych 7 Rzut budynku SUW I i II 8. Przekrój A-A budynku SUW I i II 9. Rzut budynku SUW III 10. Przekrój A-A budynku SUW III 11. Rzut budynku pomp atrakcji

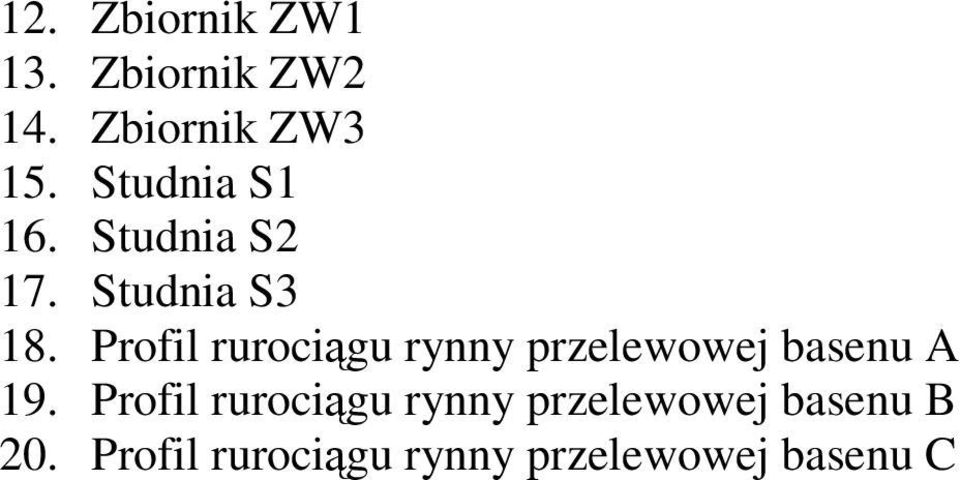

2 12. Zbiornik ZW1 13. Zbiornik ZW2 14. Zbiornik ZW3 15. Studnia S1 16. Studnia S2 17. Studnia S3 18. Profil rurociągu rynny przelewowej basenu A 19. Profil rurociągu rynny przelewowej basenu B 20. Profil rurociągu rynny przelewowej basenu C

3 I. Część ogólna 1.1 Nazwa i adres obiektu Kąpielisko gminne w Głogówku, ul. Kąpielowa DZ. NR : 692/20,692/22,692/3,692/19, obręb Głogówek 1.2 Zamawiający Urząd Miejski w Głogówku, Głogówek,Rynek Jednostka projektująca Pracownia Projektowa PROTERMIKA Balin ul. Luszowicka 6c, Chrzanów 1.4 Podstawy formalno prawne opracowania - Rozporządzenie Ministra Zdrowia z dnia r. (Dz.U. Nr 61,poz.417). w sprawie jakości wody przeznaczonej do spożycia przez ludzi. - Rozporządzenie Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia r. (Dz. U. Nr 50, poz. 501) w sprawie warunków wprowadzania ścieków do urządzeń kanalizacyjnych stanowiących mienie komunalne. - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 27 stycznia 1994 r. w sprawie bezpieczeństwa i higieny pracy przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków (Dz.U. Nr 21, poz. 73) - Literatura fachowa: Planung von Schwimmbädern Christoph Saunus Ausgabe1998r. - Deutsche Norm DIN Aufbereitung von Schwimm und Beckenwasser - zalecenia niemieckiej normy basenowej DIN19643 z kwietnia Informacje techniczne producentów materiałów i urządzeń do techniki basenowej. 1.5 Przedmiot i cel opracowania Przedmiotem opracowania jest projekt budowlano-wykonawczy stacji uzdatniania wody dla kąpieliska Gminnego w Głogówku. II. Projekt budowlano-wykonawczy 2. Dane wyjściowe Jednym z najistotniejszych elementów potrzebnych do prawidłowego procesu uzdatniania wody w basenie jest jakość wody świeżej doprowadzonej z sieci wodociągowej. Stacje uzdatniania wody zostały zaprojektowane dla wody spełniającej wszelkie normy i przepisy zgodnie z obowiązującym prawem Rozporządzenie Ministra Zdrowia z dnia r (Dz.U. Nr 61,poz.417). Ponadto przyjmuje się, że strefa wokół niecki jest strefą mokrą (tzw. strefa mokrej stopy ) i wejście na nią jest dozwolone tylko i wyłącznie przez szatnię z natryskami i brodziki do płukania stóp lub też w razie konieczności bezpośrednio ze strefy suchej (tzw. strefa suchej stopy ) w obuwiu zmiennym, ewentualnie w ochraniaczach zakładanych na obuwie. Wymóg ten dotyczy zarówno użytkowników jak i personelu obiektu. 3. Charakterystyka obiektu Na obiekcie znajdują się 3 otwarte (niezadaszone) niecki basenowe w konstrukcji żelbetowej: Basen A basen sportowy Basen B basen rekreacyjny Basen C brodzik dla dzieci. Basen A zostanie wypłycony i wyłożony stalą nierdzewną. Baseny B i C zostaną zburzone, a w ich miejsce powstaną nowe niecki ze stali nierdzewnej.

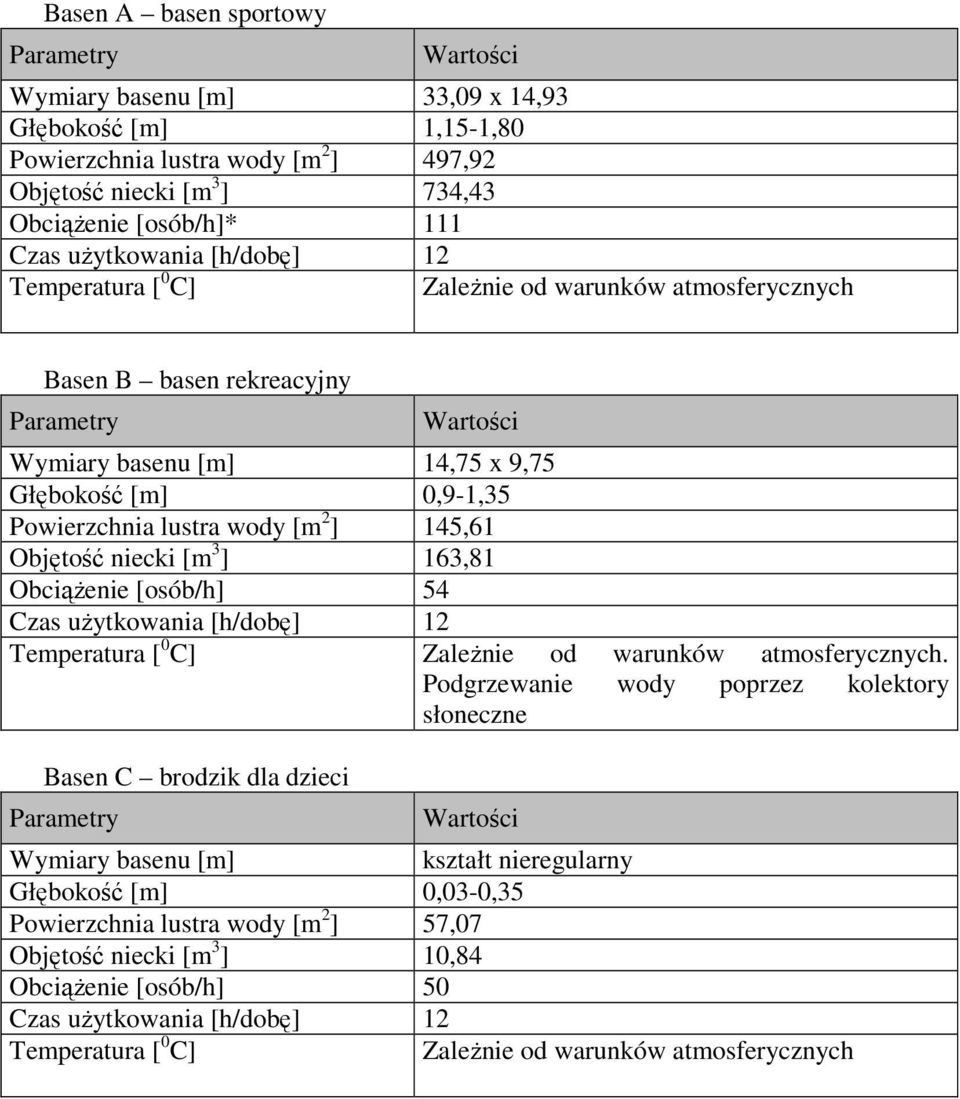

4 Basen A basen sportowy Parametry Wartości Wymiary basenu [m] 33,09 x 14,93 Głębokość [m] 1,15-1,80 Powierzchnia lustra wody [m 2 ] 497,92 Objętość niecki [m 3 ] 734,43 Obciążenie [osób/h]* 111 Czas użytkowania [h/dobę] 12 Temperatura [ 0 C] Zależnie od warunków atmosferycznych Basen B basen rekreacyjny Parametry Wartości Wymiary basenu [m] 14,75 x 9,75 Głębokość [m] 0,9-1,35 Powierzchnia lustra wody [m 2 ] 145,61 Objętość niecki [m 3 ] 163,81 Obciążenie [osób/h] 54 Czas użytkowania [h/dobę] 12 Temperatura [ 0 C] Zależnie od warunków atmosferycznych. Podgrzewanie wody poprzez kolektory słoneczne Basen C brodzik dla dzieci Parametry Wartości Wymiary basenu [m] kształt nieregularny Głębokość [m] 0,03-0,35 Powierzchnia lustra wody [m 2 ] 57,07 Objętość niecki [m 3 ] 10,84 Obciążenie [osób/h] 50 Czas użytkowania [h/dobę] 12 Temperatura [ 0 C] Zależnie od warunków atmosferycznych

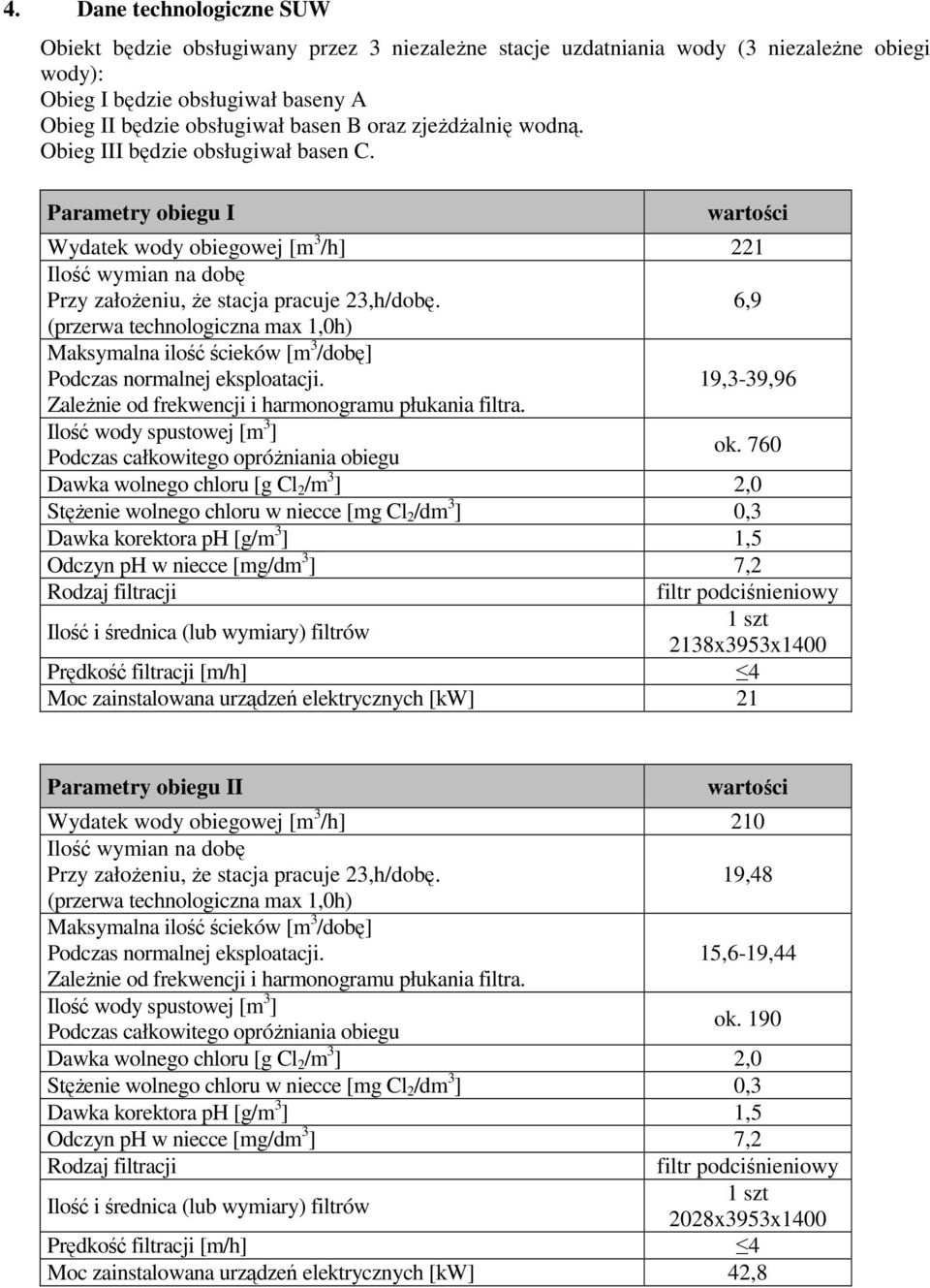

5 4. Dane technologiczne SUW Obiekt będzie obsługiwany przez 3 niezależne stacje uzdatniania wody (3 niezależne obiegi wody): Obieg I będzie obsługiwał baseny A Obieg II będzie obsługiwał basen B oraz zjeżdżalnię wodną. Obieg III będzie obsługiwał basen C. Parametry obiegu I wartości Wydatek wody obiegowej [m 3 /h] 221 Ilość wymian na dobę Przy założeniu, że stacja pracuje 23,h/dobę. 6,9 (przerwa technologiczna max 1,0h) Maksymalna ilość ścieków [m 3 /dobę] Podczas normalnej eksploatacji. 19,3-39,96 Zależnie od frekwencji i harmonogramu płukania filtra. Ilość wody spustowej [m 3 ] Podczas całkowitego opróżniania obiegu ok. 760 Dawka wolnego chloru [g Cl 2 /m 3 ] 2,0 Stężenie wolnego chloru w niecce [mg Cl 2 /dm 3 ] 0,3 Dawka korektora ph [g/m 3 ] 1,5 Odczyn ph w niecce [mg/dm 3 ] 7,2 Rodzaj filtracji filtr podciśnieniowy Ilość i średnica (lub wymiary) filtrów 1 szt 2138x3953x1400 Prędkość filtracji [m/h] 4 Moc zainstalowana urządzeń elektrycznych [kw] 21 Parametry obiegu II wartości Wydatek wody obiegowej [m 3 /h] 210 Ilość wymian na dobę Przy założeniu, że stacja pracuje 23,h/dobę. 19,48 (przerwa technologiczna max 1,0h) Maksymalna ilość ścieków [m 3 /dobę] Podczas normalnej eksploatacji. 15,6-19,44 Zależnie od frekwencji i harmonogramu płukania filtra. Ilość wody spustowej [m 3 ] Podczas całkowitego opróżniania obiegu ok. 190 Dawka wolnego chloru [g Cl 2 /m 3 ] 2,0 Stężenie wolnego chloru w niecce [mg Cl 2 /dm 3 ] 0,3 Dawka korektora ph [g/m 3 ] 1,5 Odczyn ph w niecce [mg/dm 3 ] 7,2 Rodzaj filtracji filtr podciśnieniowy Ilość i średnica (lub wymiary) filtrów 1 szt 2028x3953x1400 Prędkość filtracji [m/h] 4 Moc zainstalowana urządzeń elektrycznych [kw] 42,8

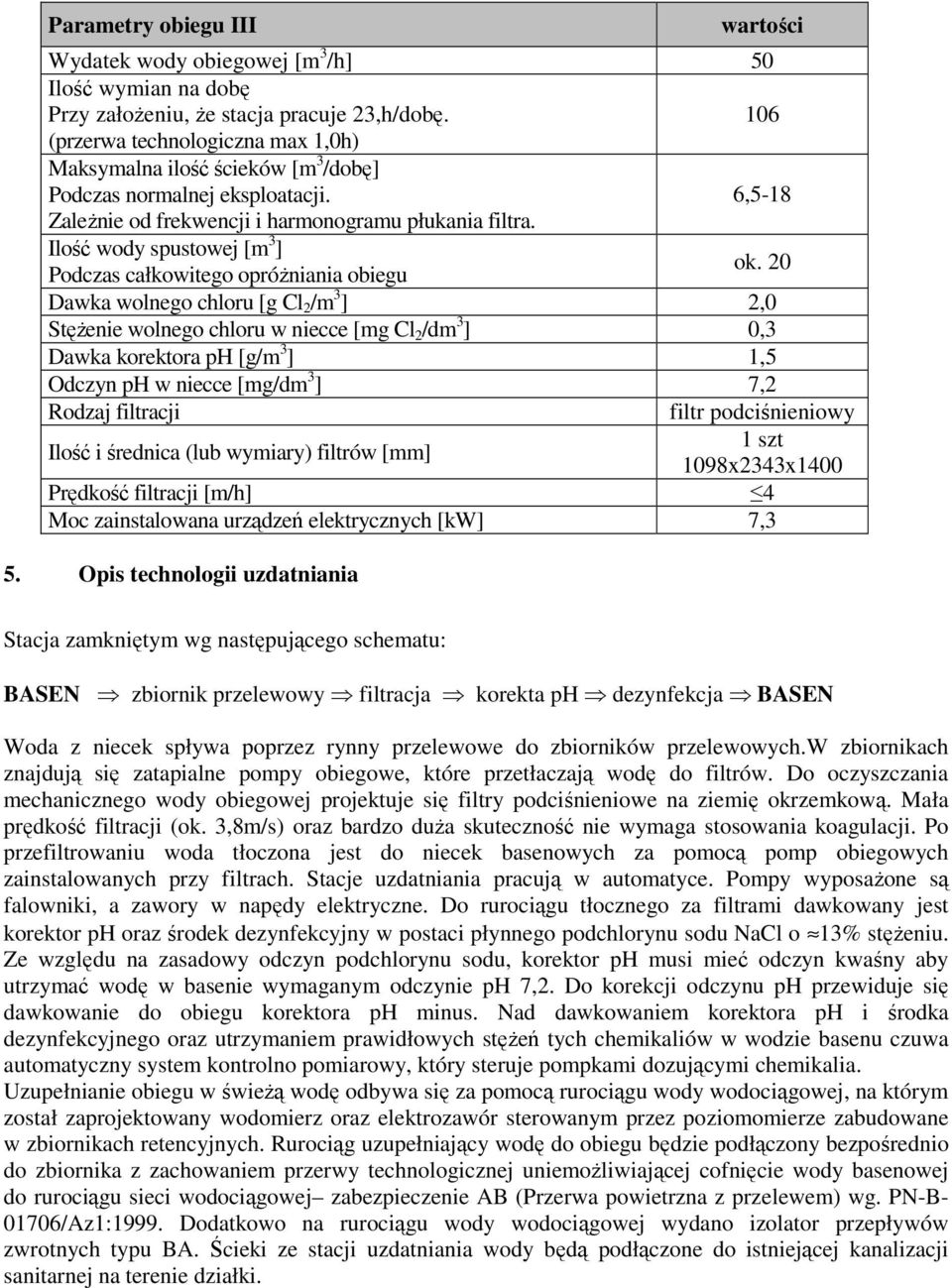

6 Parametry obiegu III wartości Wydatek wody obiegowej [m 3 /h] 50 Ilość wymian na dobę Przy założeniu, że stacja pracuje 23,h/dobę. 106 (przerwa technologiczna max 1,0h) Maksymalna ilość ścieków [m 3 /dobę] Podczas normalnej eksploatacji. 6,5-18 Zależnie od frekwencji i harmonogramu płukania filtra. Ilość wody spustowej [m 3 ] Podczas całkowitego opróżniania obiegu ok. 20 Dawka wolnego chloru [g Cl 2 /m 3 ] 2,0 Stężenie wolnego chloru w niecce [mg Cl 2 /dm 3 ] 0,3 Dawka korektora ph [g/m 3 ] 1,5 Odczyn ph w niecce [mg/dm 3 ] 7,2 Rodzaj filtracji filtr podciśnieniowy Ilość i średnica (lub wymiary) filtrów [mm] 1 szt 1098x2343x1400 Prędkość filtracji [m/h] 4 Moc zainstalowana urządzeń elektrycznych [kw] 7,3 5. Opis technologii uzdatniania Stacja zamkniętym wg następującego schematu: BASEN zbiornik przelewowy filtracja korekta ph dezynfekcja BASEN Woda z niecek spływa poprzez rynny przelewowe do zbiorników przelewowych.w zbiornikach znajdują się zatapialne pompy obiegowe, które przetłaczają wodę do filtrów. Do oczyszczania mechanicznego wody obiegowej projektuje się filtry podciśnieniowe na ziemię okrzemkową. Mała prędkość filtracji (ok. 3,8m/s) oraz bardzo duża skuteczność nie wymaga stosowania koagulacji. Po przefiltrowaniu woda tłoczona jest do niecek basenowych za pomocą pomp obiegowych zainstalowanych przy filtrach. Stacje uzdatniania pracują w automatyce. Pompy wyposażone są falowniki, a zawory w napędy elektryczne. Do rurociągu tłocznego za filtrami dawkowany jest korektor ph oraz środek dezynfekcyjny w postaci płynnego podchlorynu sodu NaCl o 13% stężeniu. Ze względu na zasadowy odczyn podchlorynu sodu, korektor ph musi mieć odczyn kwaśny aby utrzymać wodę w basenie wymaganym odczynie ph 7,2. Do korekcji odczynu ph przewiduje się dawkowanie do obiegu korektora ph minus. Nad dawkowaniem korektora ph i środka dezynfekcyjnego oraz utrzymaniem prawidłowych stężeń tych chemikaliów w wodzie basenu czuwa automatyczny system kontrolno pomiarowy, który steruje pompkami dozującymi chemikalia. Uzupełnianie obiegu w świeżą wodę odbywa się za pomocą rurociągu wody wodociągowej, na którym został zaprojektowany wodomierz oraz elektrozawór sterowanym przez poziomomierze zabudowane w zbiornikach retencyjnych. Rurociąg uzupełniający wodę do obiegu będzie podłączony bezpośrednio do zbiornika z zachowaniem przerwy technologicznej uniemożliwiającej cofnięcie wody basenowej do rurociągu sieci wodociągowej zabezpieczenie AB (Przerwa powietrzna z przelewem) wg. PN-B /Az1:1999. Dodatkowo na rurociągu wody wodociągowej wydano izolator przepływów zwrotnych typu BA. Ścieki ze stacji uzdatniania wody będą podłączone do istniejącej kanalizacji sanitarnej na terenie działki.

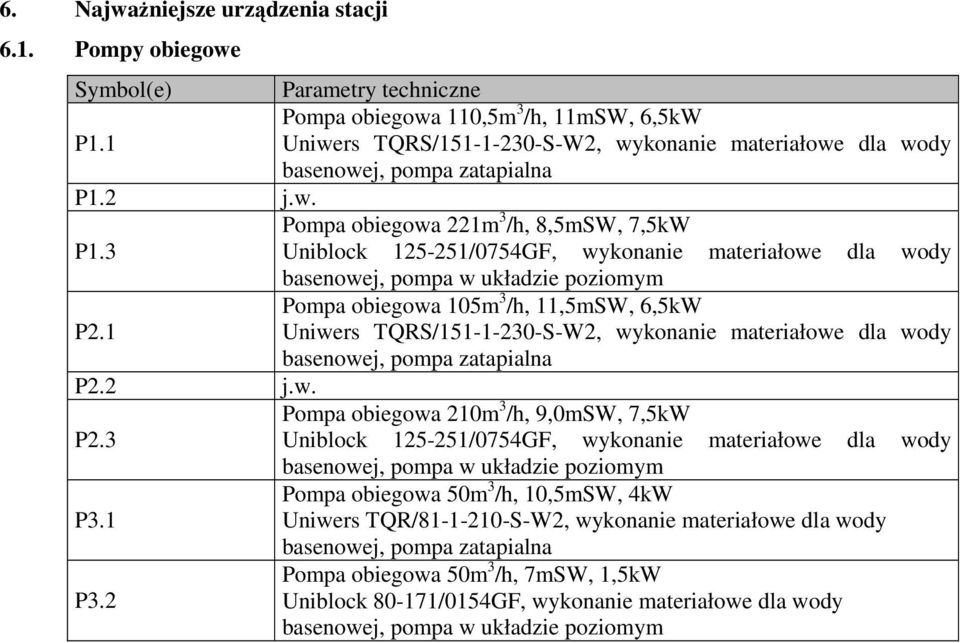

7 6. Najważniejsze urządzenia stacji 6.1. Pompy obiegowe Symbol(e) Parametry techniczne Pompa obiegowa 110,5m 3 /h, 11mSW, 6,5kW P1.1 Uniwers TQRS/ S-W2, wykonanie materiałowe dla wody basenowej, pompa zatapialna P1.2 j.w. Pompa obiegowa 221m 3 /h, 8,5mSW, 7,5kW P1.3 Uniblock /0754GF, wykonanie materiałowe dla wody basenowej, pompa w układzie poziomym Pompa obiegowa 105m 3 /h, 11,5mSW, 6,5kW P2.1 Uniwers TQRS/ S-W2, wykonanie materiałowe dla wody basenowej, pompa zatapialna P2.2 j.w. Pompa obiegowa 210m 3 /h, 9,0mSW, 7,5kW P2.3 Uniblock /0754GF, wykonanie materiałowe dla wody basenowej, pompa w układzie poziomym Pompa obiegowa 50m 3 /h, 10,5mSW, 4kW P3.1 Uniwers TQR/ S-W2, wykonanie materiałowe dla wody basenowej, pompa zatapialna Pompa obiegowa 50m 3 /h, 7mSW, 1,5kW P3.2 Uniblock /0154GF, wykonanie materiałowe dla wody basenowej, pompa w układzie poziomym

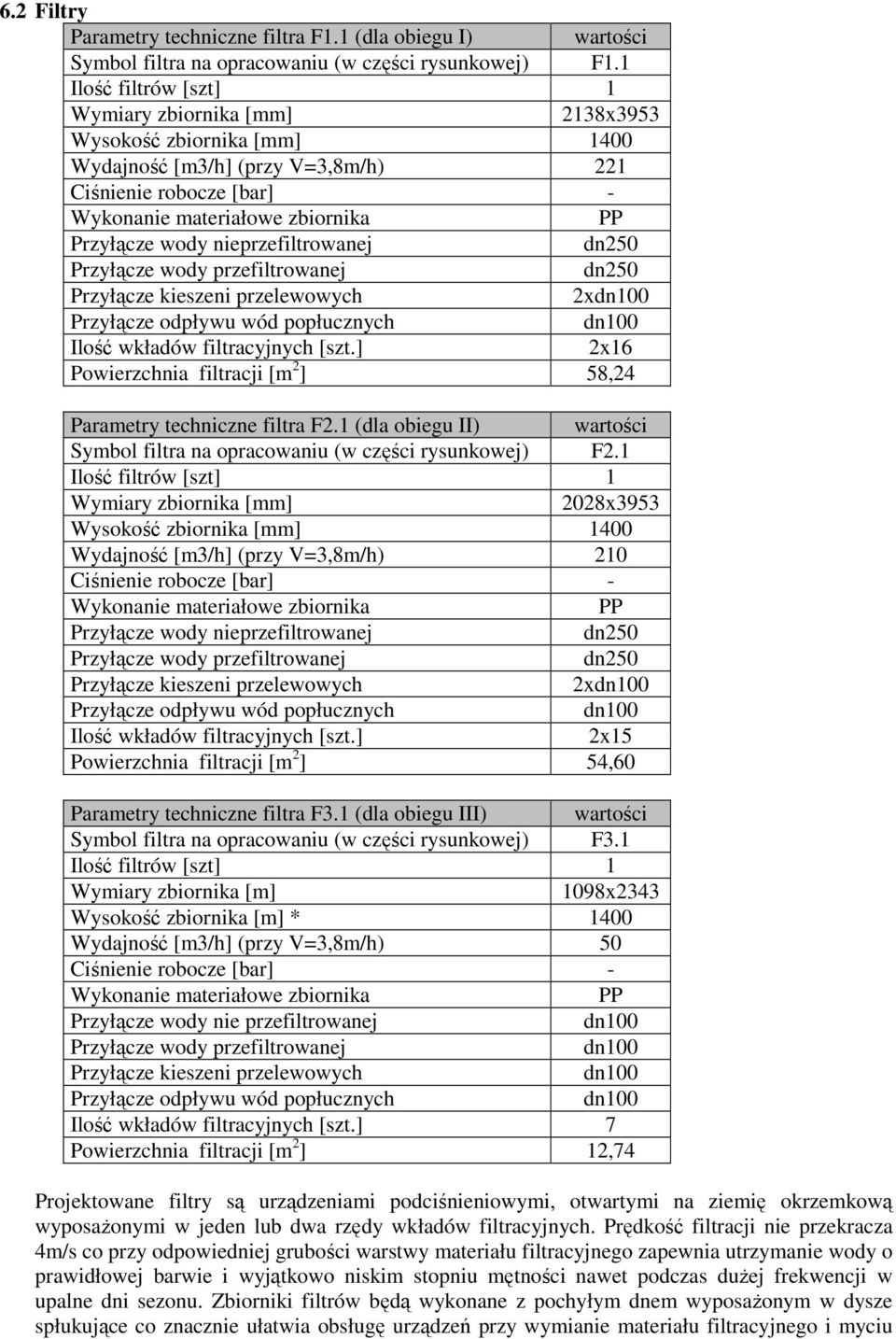

8 6.2 Filtry Parametry techniczne filtra F1.1 (dla obiegu I) wartości Symbol filtra na opracowaniu (w części rysunkowej) F1.1 Ilość filtrów [szt] 1 Wymiary zbiornika [mm] 2138x3953 Wysokość zbiornika [mm] 1400 Wydajność [m3/h] (przy V=3,8m/h) 221 Ciśnienie robocze [bar] - Wykonanie materiałowe zbiornika PP Przyłącze wody nieprzefiltrowanej dn250 Przyłącze wody przefiltrowanej dn250 Przyłącze kieszeni przelewowych 2xdn100 Przyłącze odpływu wód popłucznych dn100 Ilość wkładów filtracyjnych [szt.] 2x16 Powierzchnia filtracji [m 2 ] 58,24 Parametry techniczne filtra F2.1 (dla obiegu II) wartości Symbol filtra na opracowaniu (w części rysunkowej) F2.1 Ilość filtrów [szt] 1 Wymiary zbiornika [mm] 2028x3953 Wysokość zbiornika [mm] 1400 Wydajność [m3/h] (przy V=3,8m/h) 210 Ciśnienie robocze [bar] - Wykonanie materiałowe zbiornika PP Przyłącze wody nieprzefiltrowanej dn250 Przyłącze wody przefiltrowanej dn250 Przyłącze kieszeni przelewowych 2xdn100 Przyłącze odpływu wód popłucznych dn100 Ilość wkładów filtracyjnych [szt.] 2x15 Powierzchnia filtracji [m 2 ] 54,60 Parametry techniczne filtra F3.1 (dla obiegu III) wartości Symbol filtra na opracowaniu (w części rysunkowej) F3.1 Ilość filtrów [szt] 1 Wymiary zbiornika [m] 1098x2343 Wysokość zbiornika [m] * 1400 Wydajność [m3/h] (przy V=3,8m/h) 50 Ciśnienie robocze [bar] - Wykonanie materiałowe zbiornika PP Przyłącze wody nie przefiltrowanej dn100 Przyłącze wody przefiltrowanej dn100 Przyłącze kieszeni przelewowych dn100 Przyłącze odpływu wód popłucznych dn100 Ilość wkładów filtracyjnych [szt.] 7 Powierzchnia filtracji [m 2 ] 12,74 Projektowane filtry są urządzeniami podciśnieniowymi, otwartymi na ziemię okrzemkową wyposażonymi w jeden lub dwa rzędy wkładów filtracyjnych. Prędkość filtracji nie przekracza 4m/s co przy odpowiedniej grubości warstwy materiału filtracyjnego zapewnia utrzymanie wody o prawidłowej barwie i wyjątkowo niskim stopniu mętności nawet podczas dużej frekwencji w upalne dni sezonu. Zbiorniki filtrów będą wykonane z pochyłym dnem wyposażonym w dysze spłukujące co znacznie ułatwia obsługę urządzeń przy wymianie materiału filtracyjnego i myciu

9 wkładów. Taka konstrukcja dna znacznie utrudnia bądź wręcz uniemożliwia powstawanie osadów zużytej ziemi okrzemkowej, które po zaschnięciu są trudne do usunięcia. Zbiorniki filtrów należy wykonać ze spawanych płyt z tworzyw sztucznych. Wzmacniająca zbiorniki konstrukcja stalowa musi być bezwzględnie zabezpieczona przed korozją poprzez malowanie i dodatkowe osłonięcie jej spawanymi profilami z tworzyw sztucznych. Przykładowy model filtra: TCBSAF221, TCBSAF241oraz TCBSAF50, Transcom Sp. z o.o. Katowice 6.3 Instalacja elektryczna Projektowana instalacja pracuje w trybie automatycznym. Podstawowe funkcje realizowane przez układ zasilająco sterujący: - zasilanie pomp obiegowych - sterowanie zaworami z napędami elektrycznymi - kontrola poziomu lustra wody w filtrach poprzez czujnik ultradźwiękowy lub sondy konduktometryczne. - zabezpieczenie wkładów filtracyjnych przed nadmiernym wzrostem podciśnienia za pomocą wakuometru ze stykiem elektrycznym. - włączanie/wyłączanie układów dozujących chemikalia basenowe w zależności od pracy pomp obiegowych. Zatrzymanie pomp obiegowych powoduje natychmiastowe wyłączenie układów dozujących chemikalia basenowe oraz układu podgrzewu wody za pomocą kolektorów słonecznych - Włączanie/wyłączanie pomp i wentylatorów atrakcji wodnych. Zatrzymanie pomp obiegowych powoduje natychmiastowe wyłączenie atrakcji wodnych. Atrakcje wodne będą działały sekwencyjnie. 6.4 Układy dozowania chemikaliów basenowych Za prawidłowe stężenie chloru w wodzie oraz odczyn ph od powiadają następujące urządzenia: Obieg I Opis Symbol Ilość Mierzone wartości Urządzenie kontrolno-pomiarowe Chlor wolny, ph, Redox, U1.1 1 (Basen A) kompensacja temp. Stacja dozowania podchlorynu pompka 0-14 l/h, 4 bar, zbiornik 300 l, Pc1.1 1 sodu (Basen A) wanna ochronna, osprzęt Stacja dozowania korektora ph pompka 0-14 l/h, 4 bar, zbiornik 300 l, Pp1.1 1 (Basen A) wanna ochronna, osprzęt Urządzenie kontrolno-pomiarowe Chlor wolny, ph, Redox, U2.1 1 (Basen B) kompensacja temp. Stacja dozowania podchlorynu pompka 0-6 l/h, 8 bar,, zbiornik i Pc2.1 1 sodu (Basen B) osprzęt wspólny z Pc1.1 Stacja dozowania korektora ph pompka 0-6 l/h, 8 bar, zbiornik i osprzęt Pp2.1 1 (Basen B) wspólny z Pp1.1 Urządzenie kontrolno-pomiarowe Chlor wolny, ph, Redox, U3.1 1 (Basen C) kompensacja temp. Stacja dozowania podchlorynu pompka 0-1,1 l/h, 16 bar, lanca ssawna Pc3.1 1 sodu (Basen C) do kanistra, wanna ochronna, osprzęt Stacja dozowania korektora ph pompka 0-1,1 l/h, 16 bar, lanca ssawna Pp3.1 1 (Basen C) do kanistra, wanna ochronna, osprzęt Obiegi wyposażone są w urządzenia kontrolno pomiarowe do pomiaru wody basenowej: pomiar stężenia wolnego chloru, odczynu ph oraz wartości potencjału Redox. Urządzenia pomiarowe

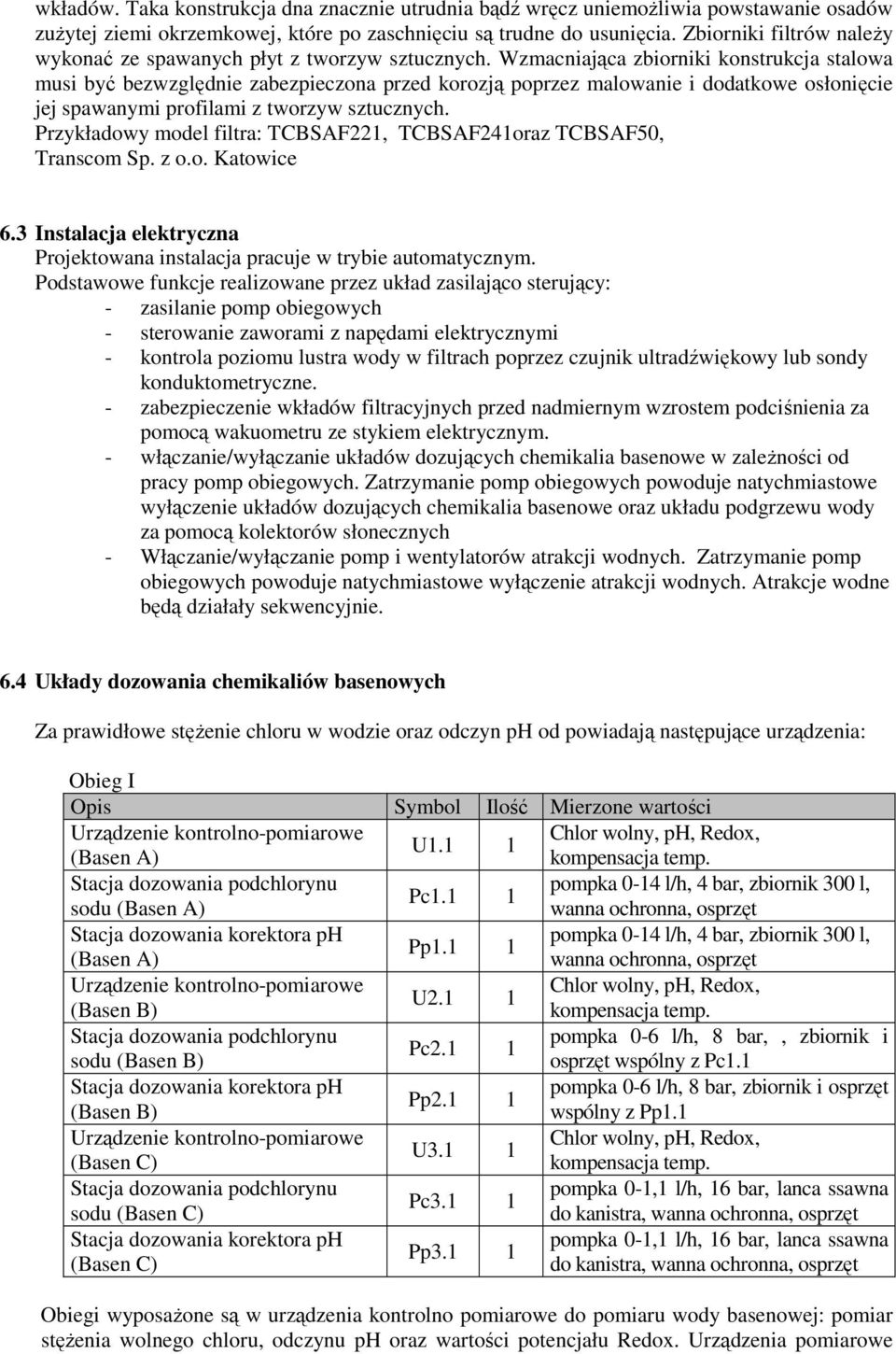

10 sterują pompkami dozującymi środek dezynfekcyjny i korektor ph poprzez przewody impulsowe (tzw. sterowanie częstotliwością impulsów). Nie zaleca się sterowania pompami poprzez przewody zasilające 220V (tzw. sterowanie długością impulsu). Wszystkie stacje dozujące dodatkowo zostaną połączone elektrycznie z pompami obiegowymi w ten sposób, że postój stacji (zatrzymanie pomp obiegowych) powoduje zatrzymanie pracy pompek dozujących. Zaleca się stosowanie układów kontrolno pomiarowych oraz układów dozujących tego samego producenta. Zbiorniki na chemikalia należy ustawić w wannach ochronnych. Dodatkowo w instrukcji obsługi należy bezwzględnie umieścić zapis obligujący obsługę do wyłączania układów dozujących chemikalia basenowe na okres płukania filtrów podciśnieniowych lub przełączania filtrów na obiegi wewnętrzne. Dodatkowo ze względów bezpieczeństwa codziennie przed udostępnieniem basenu użytkownikom, obsługa musi wykonać pomiary stężenia chloru oraz odczynu ph wody basenowej za pomocą fotometru. Pomiar taki należy dodatkowo powtórzyć po ok. 5; 6 h oraz po każdym zgłoszeniu przez użytkowników skarg na podrażnienia oczu lub uszkodzeń (np. odbarwienia) strojów kąpielowych. Wodę do analizy należy pobrać bezpośrednio z niecki basenu z głębokości ok. 30 cm licząc od powierzchni lustra wody. Zapis na temat dodatkowych pomiarów należy bezwzględnie umieścić w instrukcji użytkowania instalacji uzdatniania wody. Przykładowi producenci urządzeń do chemikaliów basenowych: Prominent GmbH, Dinotec GmbH, Endress-Hauser Do chlorowania konserwującego projektuje się dawkowanie płynnego NaOCl o stężeniu ok. 13%. Przyjmuje się stosowanie gotowych roztworów dostępnych w handlu np. Dinochlorine produkcji Dinotec, Beniamin flussig produkcji BWT lub produktów polskich. Stężenie chloru wolnego w wodzie basenowej: 0,3 mg/dm 3 Cl 2 Dawka chloru: 2g Cl 2 /m 3 UWAGA: minimalna odległość pomiędzy iniektorem chloru i iniektorem ph to 1m. Projektowany układ technologiczny przystosowany jest wyłącznie do pracy z płynnym NaoCl i zabrania się stosowania środków dezynfekcyjnych w innej postaci, np. chloru gazowego, bromu, tlenu aktywnego... Do korekcji ph przewiduje się dawkowanie jednego z poniższych środków - kwas solny 30% - kwas siarkowy 10-15% - siarczan sodu 10% Przyjmuje się stosowanie gotowych roztworów dostępnych w handlu np. Dinominus produkcji Dinotec, Beniamin minus produkcji BWT lub produktów polskich. Dawka korektora ph: ok. 1,5 mg/dm Kolektory słoneczne Stacja nr II będzie dodatkowo wyposażona w 60m2 kolektorów słonecznych umieszczonych na dachu budynku technologicznego. Zestaw kolektorów wraz z osprzętem wg. wytycznych producenta. Kolektory będą podgrzewały wodę w obiegu nr II basen rekreacyjny.

11 6.6 Atrakcje wodne W celu uatrakcyjnienia obiektu przewiduje się wyposażenie niecek basenowych w atrakcje wodne i powietrzne: basen A brak atrakcji. Basen przeznaczony do pływania basen B o zjeżdżalnia woda o dł. 60 m, 1 szt. o wylewki masażu karku, 1 szt o dysze ścienne do masażu, 3 szt. o parasol wodny, 1 szt o gejzer powietrzny, 1 szt. o leżanki powietrzne, 6 stanowisk o ławka z masażem powietrznym, 8 stanowisk basen C o jeżyk wodny, 1 szt. o figurka do zabawy pelikan z pompką ręczną, 1 szt. o mała zjeżdżalnia sucha, 1 szt. o wylewka w kształcie nawiązującym do stanu z 1934r, 1 szt. Urządzenia zasilania wodnego lub powietrznego oraz rurociągi w zakresie niniejszego projektu. Elementy ssawne oraz wylewki, dysze i inne elementy końcowe atrakcji wydano razem z nieckami nierdzewnymi. W przypadku zjeżdżalni wodnej lądowisko oraz element ssawny wydano razem z nieckami nierdzewnymi, pompa z rurociągami znajduje się w niniejszym opracowaniu. Dokumentacja samej zjeżdżalni zostanie opracowana przez dostawcę zjeżdżalni. Pompy i wentylatory urządzeń atrakcji: Obieg II Symbol A2.1 A2.2 A2.3 A2.4 A2.5 A2.6 Urządzenie Pompa zjeżdżalni 120m 3 /h, 11mSW, 5,5kW Uniblock /0554GF Pompa parasola wodnego, 20m 3 /h, 6mSW, 1,1kW Uniblock /0114GF Pompa dysz masażu, 36m 3 /h, 9,5mSW, 1,5kW Uniblock /0154GF Pompa wylewki masażu karku, 50m 3 /h, 12mSW, 3,0kW, Uniblock /0304GF Wentylator leżanek powietrznych, SC40C550T 360m3/h, 240mbar. Wentylator gejzeru i ławki masażu, SC40C550T 360m3/h, 240mbar. moc [kw] ilość [szt] razem [kw] 5,5 1 5,5 1,1 1 1,1 1,5 1 1,5 3,0 1 3,0 5,5 1 5,5 5,5 1 5,5 Obieg III moc ilość razem Symbol Urządzenie [kw] [szt] [kw] A3.1 Pompa jeżyka, 8m 3 /h, 10mSW, 0,5kW Uniblock /0054GF 0,5 1 0,5 A3.2 Pompa wodospadu, 50m 3 /h, 5mSW, 1,1kW Uniblock /0114GF 1,1 1 1,1 Zabawka Pelikan posiada własną, ręczną pompkę.

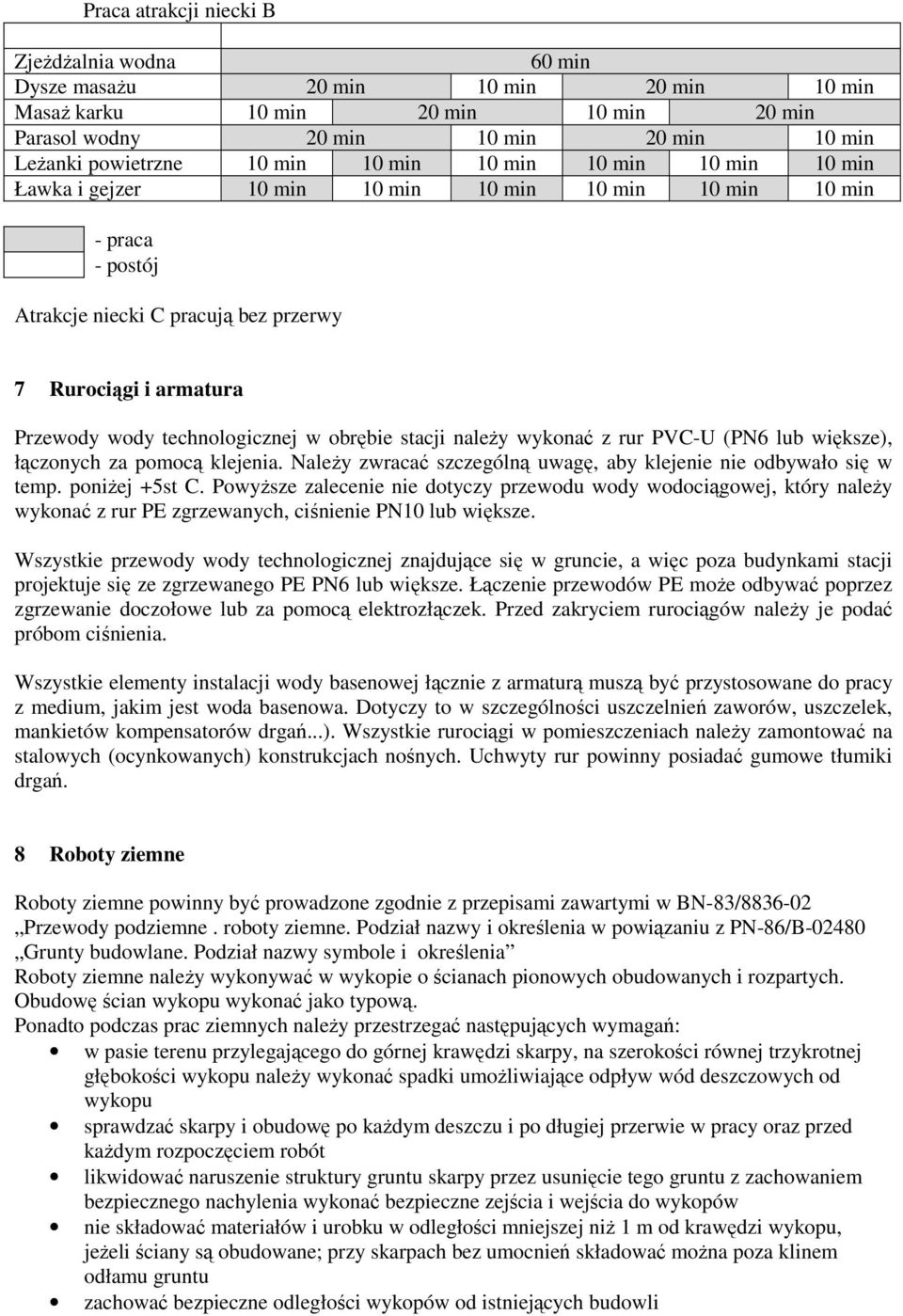

12 Praca atrakcji niecki B Zjeżdżalnia wodna 60 min Dysze masażu 20 min 10 min 20 min 10 min Masaż karku 10 min 20 min 10 min 20 min Parasol wodny 20 min 10 min 20 min 10 min Leżanki powietrzne 10 min 10 min 10 min 10 min 10 min 10 min Ławka i gejzer 10 min 10 min 10 min 10 min 10 min 10 min - praca - postój Atrakcje niecki C pracują bez przerwy 7 Rurociągi i armatura Przewody wody technologicznej w obrębie stacji należy wykonać z rur PVC-U (PN6 lub większe), łączonych za pomocą klejenia. Należy zwracać szczególną uwagę, aby klejenie nie odbywało się w temp. poniżej +5st C. Powyższe zalecenie nie dotyczy przewodu wody wodociągowej, który należy wykonać z rur PE zgrzewanych, ciśnienie PN10 lub większe. Wszystkie przewody wody technologicznej znajdujące się w gruncie, a więc poza budynkami stacji projektuje się ze zgrzewanego PE PN6 lub większe. Łączenie przewodów PE może odbywać poprzez zgrzewanie doczołowe lub za pomocą elektrozłączek. Przed zakryciem rurociągów należy je podać próbom ciśnienia. Wszystkie elementy instalacji wody basenowej łącznie z armaturą muszą być przystosowane do pracy z medium, jakim jest woda basenowa. Dotyczy to w szczególności uszczelnień zaworów, uszczelek, mankietów kompensatorów drgań...). Wszystkie rurociągi w pomieszczeniach należy zamontować na stalowych (ocynkowanych) konstrukcjach nośnych. Uchwyty rur powinny posiadać gumowe tłumiki drgań. 8 Roboty ziemne Roboty ziemne powinny być prowadzone zgodnie z przepisami zawartymi w BN-83/ Przewody podziemne. roboty ziemne. Podział nazwy i określenia w powiązaniu z PN-86/B Grunty budowlane. Podział nazwy symbole i określenia Roboty ziemne należy wykonywać w wykopie o ścianach pionowych obudowanych i rozpartych. Obudowę ścian wykopu wykonać jako typową. Ponadto podczas prac ziemnych należy przestrzegać następujących wymagań: w pasie terenu przylegającego do górnej krawędzi skarpy, na szerokości równej trzykrotnej głębokości wykopu należy wykonać spadki umożliwiające odpływ wód deszczowych od wykopu sprawdzać skarpy i obudowę po każdym deszczu i po długiej przerwie w pracy oraz przed każdym rozpoczęciem robót likwidować naruszenie struktury gruntu skarpy przez usunięcie tego gruntu z zachowaniem bezpiecznego nachylenia wykonać bezpieczne zejścia i wejścia do wykopów nie składować materiałów i urobku w odległości mniejszej niż 1 m od krawędzi wykopu, jeżeli ściany są obudowane; przy skarpach bez umocnień składować można poza klinem odłamu gruntu zachować bezpieczne odległości wykopów od istniejących budowli

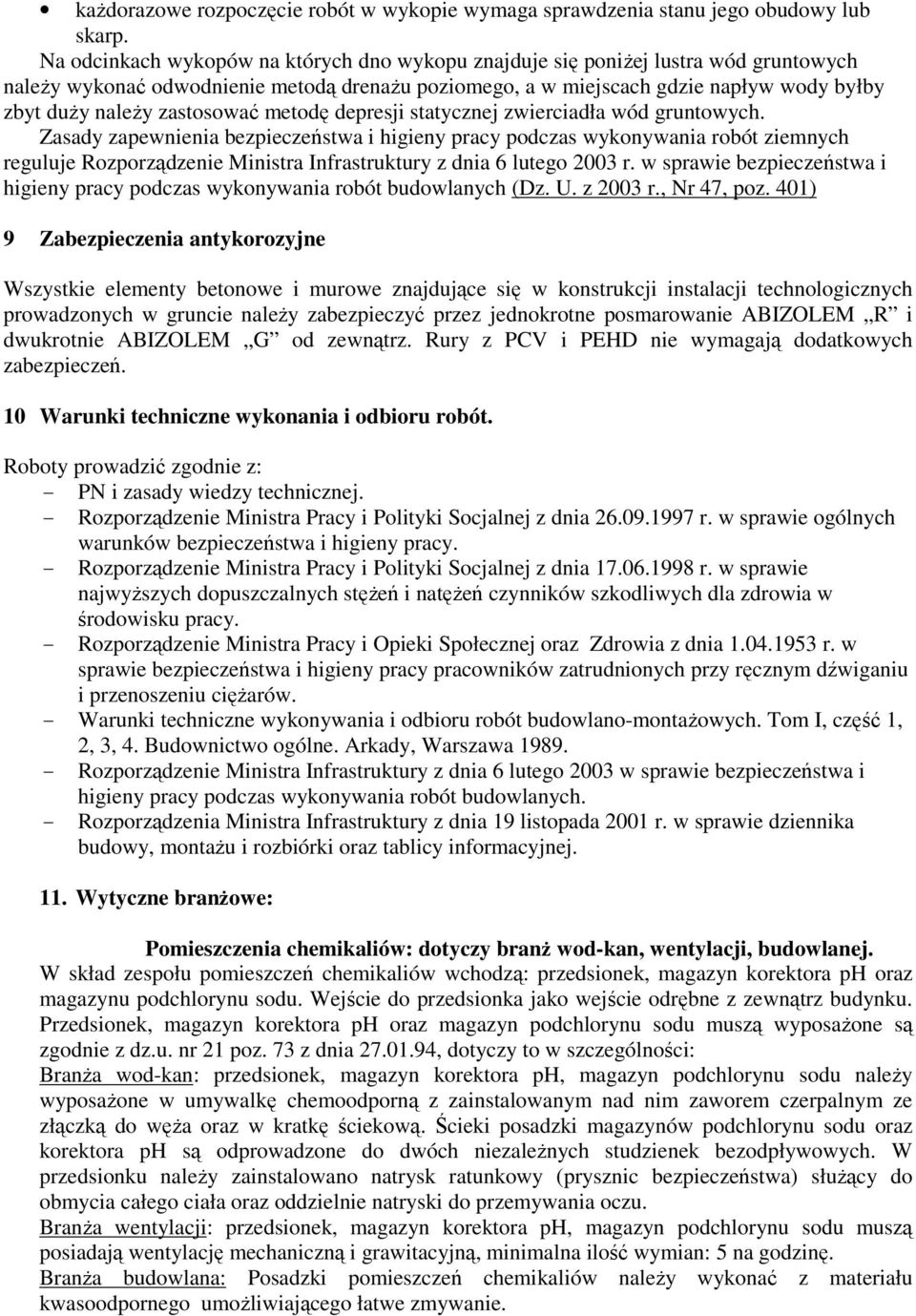

13 każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy lub skarp. Na odcinkach wykopów na których dno wykopu znajduje się poniżej lustra wód gruntowych należy wykonać odwodnienie metodą drenażu poziomego, a w miejscach gdzie napływ wody byłby zbyt duży należy zastosować metodę depresji statycznej zwierciadła wód gruntowych. Zasady zapewnienia bezpieczeństwa i higieny pracy podczas wykonywania robót ziemnych reguluje Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r., Nr 47, poz. 401) 9 Zabezpieczenia antykorozyjne Wszystkie elementy betonowe i murowe znajdujące się w konstrukcji instalacji technologicznych prowadzonych w gruncie należy zabezpieczyć przez jednokrotne posmarowanie ABIZOLEM R i dwukrotnie ABIZOLEM G od zewnątrz. Rury z PCV i PEHD nie wymagają dodatkowych zabezpieczeń. 10 Warunki techniczne wykonania i odbioru robót. Roboty prowadzić zgodnie z: - PN i zasady wiedzy technicznej. - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych warunków bezpieczeństwa i higieny pracy. - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy. - Rozporządzenie Ministra Pracy i Opieki Społecznej oraz Zdrowia z dnia r. w sprawie bezpieczeństwa i higieny pracy pracowników zatrudnionych przy ręcznym dźwiganiu i przenoszeniu ciężarów. - Warunki techniczne wykonywania i odbioru robót budowlano-montażowych. Tom I, część 1, 2, 3, 4. Budownictwo ogólne. Arkady, Warszawa Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. - Rozporządzenia Ministra Infrastruktury z dnia 19 listopada 2001 r. w sprawie dziennika budowy, montażu i rozbiórki oraz tablicy informacyjnej. 11. Wytyczne branżowe: Pomieszczenia chemikaliów: dotyczy branż wod-kan, wentylacji, budowlanej. W skład zespołu pomieszczeń chemikaliów wchodzą: przedsionek, magazyn korektora ph oraz magazynu podchlorynu sodu. Wejście do przedsionka jako wejście odrębne z zewnątrz budynku. Przedsionek, magazyn korektora ph oraz magazyn podchlorynu sodu muszą wyposażone są zgodnie z dz.u. nr 21 poz. 73 z dnia , dotyczy to w szczególności: Branża wod-kan: przedsionek, magazyn korektora ph, magazyn podchlorynu sodu należy wyposażone w umywalkę chemoodporną z zainstalowanym nad nim zaworem czerpalnym ze złączką do węża oraz w kratkę ściekową. Ścieki posadzki magazynów podchlorynu sodu oraz korektora ph są odprowadzone do dwóch niezależnych studzienek bezodpływowych. W przedsionku należy zainstalowano natrysk ratunkowy (prysznic bezpieczeństwa) służący do obmycia całego ciała oraz oddzielnie natryski do przemywania oczu. Branża wentylacji: przedsionek, magazyn korektora ph, magazyn podchlorynu sodu muszą posiadają wentylację mechaniczną i grawitacyjną, minimalna ilość wymian: 5 na godzinę. Branża budowlana: Posadzki pomieszczeń chemikaliów należy wykonać z materiału kwasoodpornego umożliwiającego łatwe zmywanie.

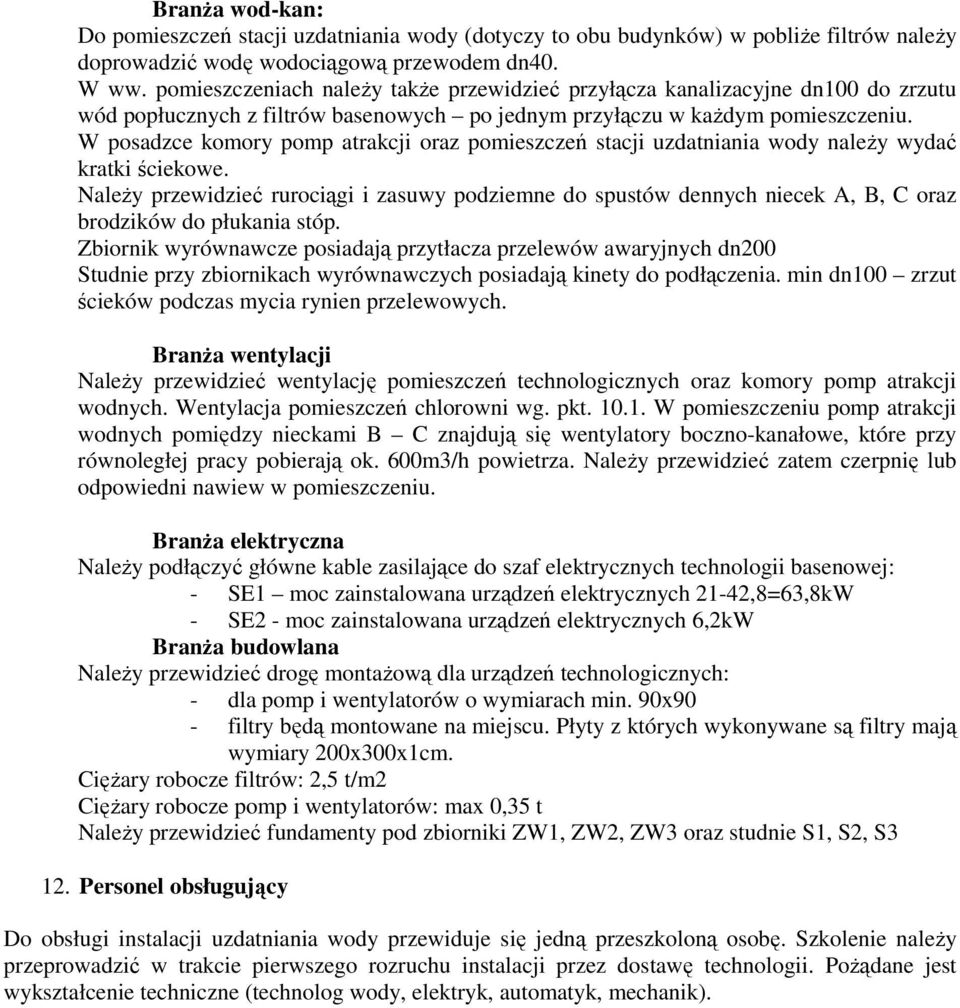

14 Branża wod-kan: Do pomieszczeń stacji uzdatniania wody (dotyczy to obu budynków) w pobliże filtrów należy doprowadzić wodę wodociągową przewodem dn40. W ww. pomieszczeniach należy także przewidzieć przyłącza kanalizacyjne dn100 do zrzutu wód popłucznych z filtrów basenowych po jednym przyłączu w każdym pomieszczeniu. W posadzce komory pomp atrakcji oraz pomieszczeń stacji uzdatniania wody należy wydać kratki ściekowe. Należy przewidzieć rurociągi i zasuwy podziemne do spustów dennych niecek A, B, C oraz brodzików do płukania stóp. Zbiornik wyrównawcze posiadają przytłacza przelewów awaryjnych dn200 Studnie przy zbiornikach wyrównawczych posiadają kinety do podłączenia. min dn100 zrzut ścieków podczas mycia rynien przelewowych. Branża wentylacji Należy przewidzieć wentylację pomieszczeń technologicznych oraz komory pomp atrakcji wodnych. Wentylacja pomieszczeń chlorowni wg. pkt W pomieszczeniu pomp atrakcji wodnych pomiędzy nieckami B C znajdują się wentylatory boczno-kanałowe, które przy równoległej pracy pobierają ok. 600m3/h powietrza. Należy przewidzieć zatem czerpnię lub odpowiedni nawiew w pomieszczeniu. Branża elektryczna Należy podłączyć główne kable zasilające do szaf elektrycznych technologii basenowej: - SE1 moc zainstalowana urządzeń elektrycznych 21-42,8=63,8kW - SE2 - moc zainstalowana urządzeń elektrycznych 6,2kW Branża budowlana Należy przewidzieć drogę montażową dla urządzeń technologicznych: - dla pomp i wentylatorów o wymiarach min. 90x90 - filtry będą montowane na miejscu. Płyty z których wykonywane są filtry mają wymiary 200x300x1cm. Ciężary robocze filtrów: 2,5 t/m2 Ciężary robocze pomp i wentylatorów: max 0,35 t Należy przewidzieć fundamenty pod zbiorniki ZW1, ZW2, ZW3 oraz studnie S1, S2, S3 12. Personel obsługujący Do obsługi instalacji uzdatniania wody przewiduje się jedną przeszkoloną osobę. Szkolenie należy przeprowadzić w trakcie pierwszego rozruchu instalacji przez dostawę technologii. Pożądane jest wykształcenie techniczne (technolog wody, elektryk, automatyk, mechanik).

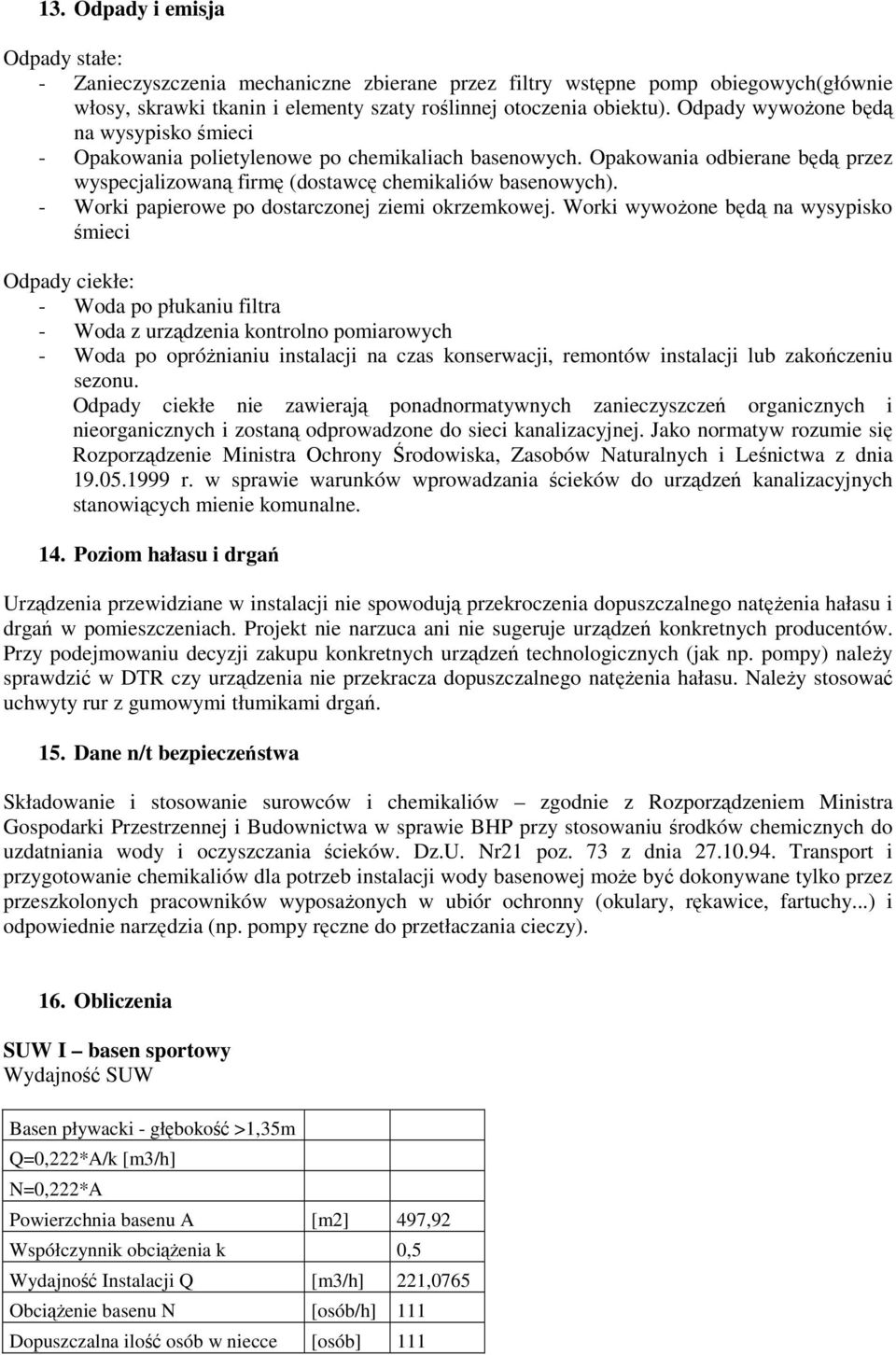

15 13. Odpady i emisja Odpady stałe: - Zanieczyszczenia mechaniczne zbierane przez filtry wstępne pomp obiegowych(głównie włosy, skrawki tkanin i elementy szaty roślinnej otoczenia obiektu). Odpady wywożone będą na wysypisko śmieci - Opakowania polietylenowe po chemikaliach basenowych. Opakowania odbierane będą przez wyspecjalizowaną firmę (dostawcę chemikaliów basenowych). - Worki papierowe po dostarczonej ziemi okrzemkowej. Worki wywożone będą na wysypisko śmieci Odpady ciekłe: - Woda po płukaniu filtra - Woda z urządzenia kontrolno pomiarowych - Woda po opróżnianiu instalacji na czas konserwacji, remontów instalacji lub zakończeniu sezonu. Odpady ciekłe nie zawierają ponadnormatywnych zanieczyszczeń organicznych i nieorganicznych i zostaną odprowadzone do sieci kanalizacyjnej. Jako normatyw rozumie się Rozporządzenie Ministra Ochrony Środowiska, Zasobów Naturalnych i Leśnictwa z dnia r. w sprawie warunków wprowadzania ścieków do urządzeń kanalizacyjnych stanowiących mienie komunalne. 14. Poziom hałasu i drgań Urządzenia przewidziane w instalacji nie spowodują przekroczenia dopuszczalnego natężenia hałasu i drgań w pomieszczeniach. Projekt nie narzuca ani nie sugeruje urządzeń konkretnych producentów. Przy podejmowaniu decyzji zakupu konkretnych urządzeń technologicznych (jak np. pompy) należy sprawdzić w DTR czy urządzenia nie przekracza dopuszczalnego natężenia hałasu. Należy stosować uchwyty rur z gumowymi tłumikami drgań. 15. Dane n/t bezpieczeństwa Składowanie i stosowanie surowców i chemikaliów zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa w sprawie BHP przy stosowaniu środków chemicznych do uzdatniania wody i oczyszczania ścieków. Dz.U. Nr21 poz. 73 z dnia Transport i przygotowanie chemikaliów dla potrzeb instalacji wody basenowej może być dokonywane tylko przez przeszkolonych pracowników wyposażonych w ubiór ochronny (okulary, rękawice, fartuchy...) i odpowiednie narzędzia (np. pompy ręczne do przetłaczania cieczy). 16. Obliczenia SUW I basen sportowy Wydajność SUW Basen pływacki - głębokość >1,35m Q=0,222*A/k [m3/h] N=0,222*A Powierzchnia basenu A [m2] 497,92 Współczynnik obciążenia k 0,5 Wydajność Instalacji Q [m3/h] 221,0765 Obciążenie basenu N [osób/h] 111 Dopuszczalna ilość osób w niecce [osób] 111

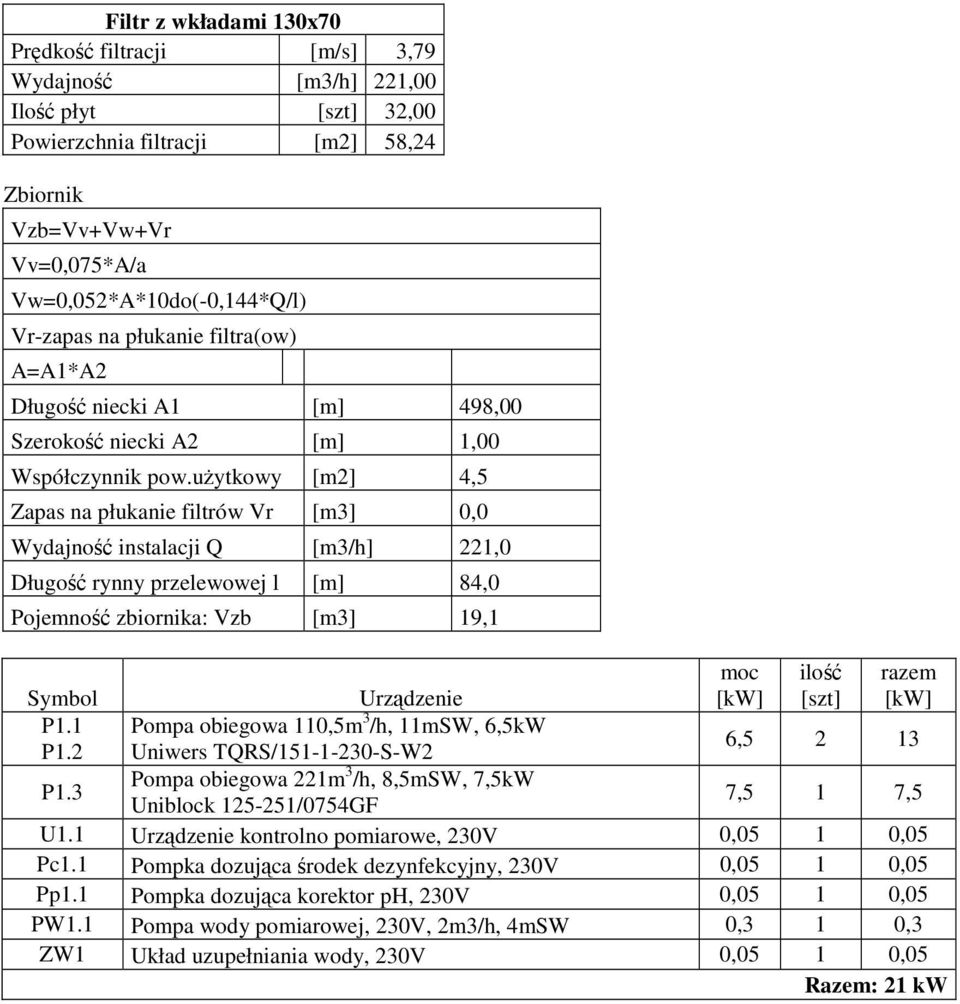

16 Filtr z wkładami 130x70 Prędkość filtracji [m/s] 3,79 Wydajność [m3/h] 221,00 Ilość płyt [szt] 32,00 Powierzchnia filtracji [m2] 58,24 Zbiornik Vzb=Vv+Vw+Vr Vv=0,075*A/a Vw=0,052*A*10do(-0,144*Q/l) Vr-zapas na płukanie filtra(ow) A=A1*A2 Długość niecki A1 [m] 498,00 Szerokość niecki A2 [m] 1,00 Współczynnik pow.użytkowy [m2] 4,5 Zapas na płukanie filtrów Vr [m3] 0,0 Wydajność instalacji Q [m3/h] 221,0 Długość rynny przelewowej l [m] 84,0 Pojemność zbiornika: Vzb [m3] 19,1 moc [kw] ilość [szt] razem [kw] Symbol Urządzenie P1.1 Pompa obiegowa 110,5m 3 /h, 11mSW, 6,5kW P1.2 Uniwers TQRS/ S-W2 6, P1.3 Uniblock /0754GF Pompa obiegowa 221m 3 /h, 8,5mSW, 7,5kW 7,5 1 7,5 U1.1 Urządzenie kontrolno pomiarowe, 230V 0,05 1 0,05 Pc1.1 Pompka dozująca środek dezynfekcyjny, 230V 0,05 1 0,05 Pp1.1 Pompka dozująca korektor ph, 230V 0,05 1 0,05 PW1.1 Pompa wody pomiarowej, 230V, 2m3/h, 4mSW 0,3 1 0,3 ZW1 Układ uzupełniania wody, 230V 0,05 1 0,05 Razem: 21 kw

17 Zapotrzebowanie na wodę wodociągową: Czas eksploatacji basenu (t) [h/24h] 12 Ubytki wody po płukaniu filtra Pf=P*z - powierzchnia filtracji filtra (P) [m2] 0,65 - zużycie wody na 1m2 pow. filtracji (z) [m3/m2] 6 - ubytki po płukaniu filtra (Pf) [m3] 11 Woda pomiarowa: Wp=q*24h/1000 [m3] - wymagany przepływ wody przez celę (q) [l/h] 30 - razem ubytki wody pomiarowej (Wp) [m3/24h] 0,72 Brodziki do płukania stóp Bs=a*v*t [m3] - ilość brodzików (a) [szt] 1 - pojemność brodzika (v) [m3] 0,25 - razem ubytki wody z brodzików (Bs) [m3/24h] 3 Parowanie podczas eksploatacji: Pe=b*c*t/1000 [m3] - powierzchnia lustra wody (b) [m2] parowanie (c ) [l/m2] 0,4 - łącznie parowanie Pe [m3] 2,386 Parowanie poza czasem eksploatacji: Pn=b*d*(24h-t)/1000 [m3] - parowanie (d ) [l/m2] 0,15 - łącznie parowanie Pn [m3] 0,895 Rozchlapywanie wody przez użytkowników Ro=e*N*t/1000 [m3] - rozchlapytanie wody przez 1 użytkownika (e) [l] 1 - obciążenie znamionowe niecki (N) [osób/h] łącznie ubytki przez rozchlapywanie (Ro) [m3/24h] 1,3 Łącznie wszystkie ubytki: U=Pf+Wp+Bs+Pe+Pn+Ro [m3/24h] 19,3 Dozowanie świeżej wody na osobę: Do=g*N*t/1000 [m3] - dawka świeżej wody na 1 użytkownika [l] 30 - łącznie dozowanie świeżej wody [m3/24h] 39,96

18 SUW II basen rekreacyjny Wydajność SUW Basen dla niepływających - głębokość 0,6-1,35m Q=0,37*A/k [m3/h] N=0,37*A [osób/h] powierzchnia basenu A [m2] 145,61 współczynnik obciążenia k 0,5 wydajność Instalacji Q [m3/h] 107,75 obciążenie basenu N [osób/h] 54 dopuszczalna ilość osób w niecce 54 Dodatek na zjeżdżalnie: Q=j*K [m3/h] Ilość zjeżdżalni 1 Dodatek na każdą zjeżdżalnię K [m3/h] 35 Dodatek Q [m3/h] 35 - leżanki z powietrzem, 8 stanowisk - siedziska z powietrzem, 6 stanowisk - gejzer powietrzny, 1 stanowisko - wylewka masażu pleców, 1 stanowisko - parasol, 1 szt - dysze ścienne, 3 stanowiska Łącznie: 20 (nie wszystkie atrakcje pracują jednocześnie) Q=3*P/k [m3/h] Ilość dodatkowych obiegów P [szt.] 11 Współczynnik obciążenia k 0,5 Dodatek Q [m3/h] 66 Łącznie wydajność instalacji 210 m 3 /h Filtry 1szt. Filtr z wkładami 130x70 Prędkość filtracji [m/s] 3,85 Wydajność [m3/h] 210,00 Ilość płyt [szt] 30,00 Powierzchnia filtracji [m2] 54,60

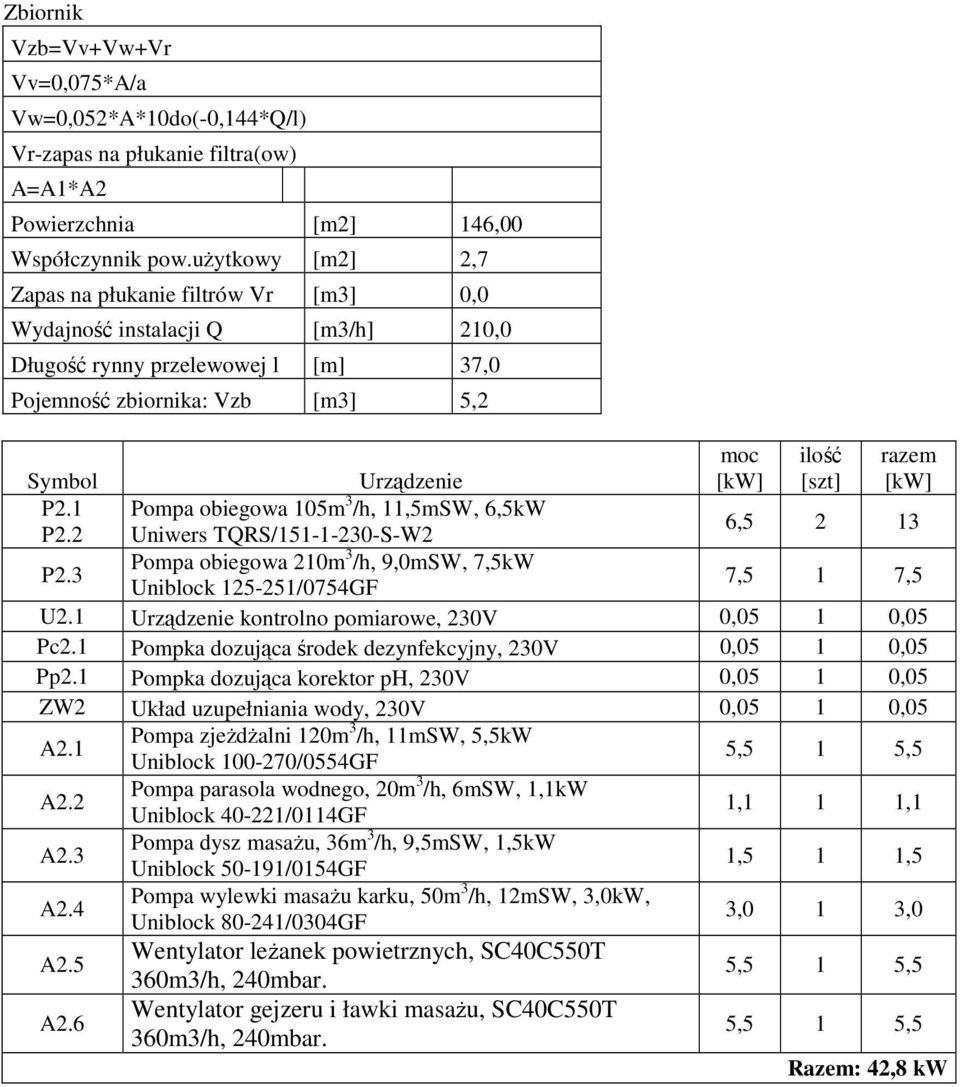

19 Zbiornik Vzb=Vv+Vw+Vr Vv=0,075*A/a Vw=0,052*A*10do(-0,144*Q/l) Vr-zapas na płukanie filtra(ow) A=A1*A2 Powierzchnia [m2] 146,00 Współczynnik pow.użytkowy [m2] 2,7 Zapas na płukanie filtrów Vr [m3] 0,0 Wydajność instalacji Q [m3/h] 210,0 Długość rynny przelewowej l [m] 37,0 Pojemność zbiornika: Vzb [m3] 5,2 moc [kw] ilość [szt] razem [kw] Symbol Urządzenie P2.1 Pompa obiegowa 105m 3 /h, 11,5mSW, 6,5kW P2.2 Uniwers TQRS/ S-W2 6, P2.3 Uniblock /0754GF Pompa obiegowa 210m 3 /h, 9,0mSW, 7,5kW 7,5 1 7,5 U2.1 Urządzenie kontrolno pomiarowe, 230V 0,05 1 0,05 Pc2.1 Pompka dozująca środek dezynfekcyjny, 230V 0,05 1 0,05 Pp2.1 Pompka dozująca korektor ph, 230V 0,05 1 0,05 ZW2 Układ uzupełniania wody, 230V 0,05 1 0,05 A2.1 A2.2 A2.3 A2.4 A2.5 A2.6 Pompa zjeżdżalni 120m 3 /h, 11mSW, 5,5kW Uniblock /0554GF Pompa parasola wodnego, 20m 3 /h, 6mSW, 1,1kW Uniblock /0114GF Pompa dysz masażu, 36m 3 /h, 9,5mSW, 1,5kW Uniblock /0154GF Pompa wylewki masażu karku, 50m 3 /h, 12mSW, 3,0kW, Uniblock /0304GF Wentylator leżanek powietrznych, SC40C550T 360m3/h, 240mbar. Wentylator gejzeru i ławki masażu, SC40C550T 360m3/h, 240mbar. 5,5 1 5,5 1,1 1 1,1 1,5 1 1,5 3,0 1 3,0 5,5 1 5,5 5,5 1 5,5 Razem: 42,8 kw

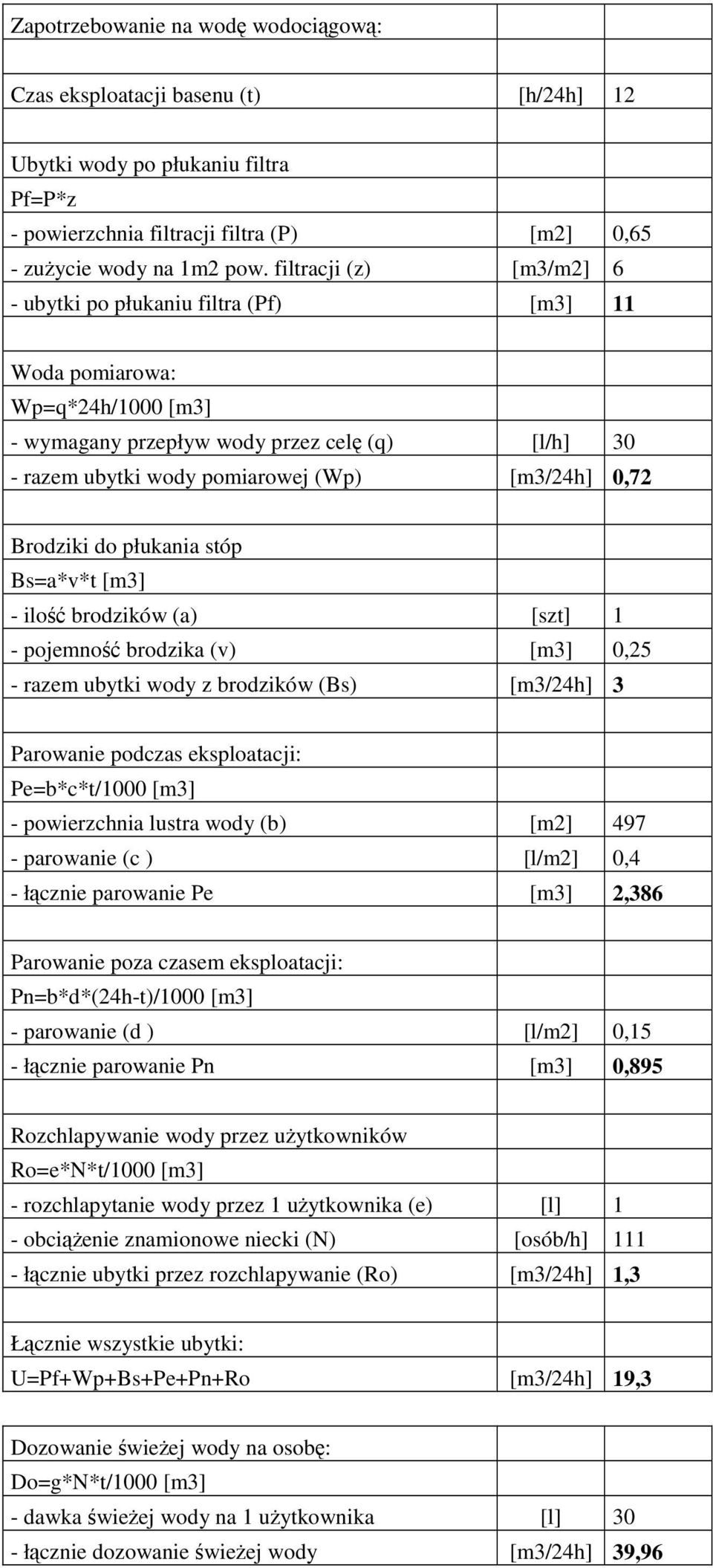

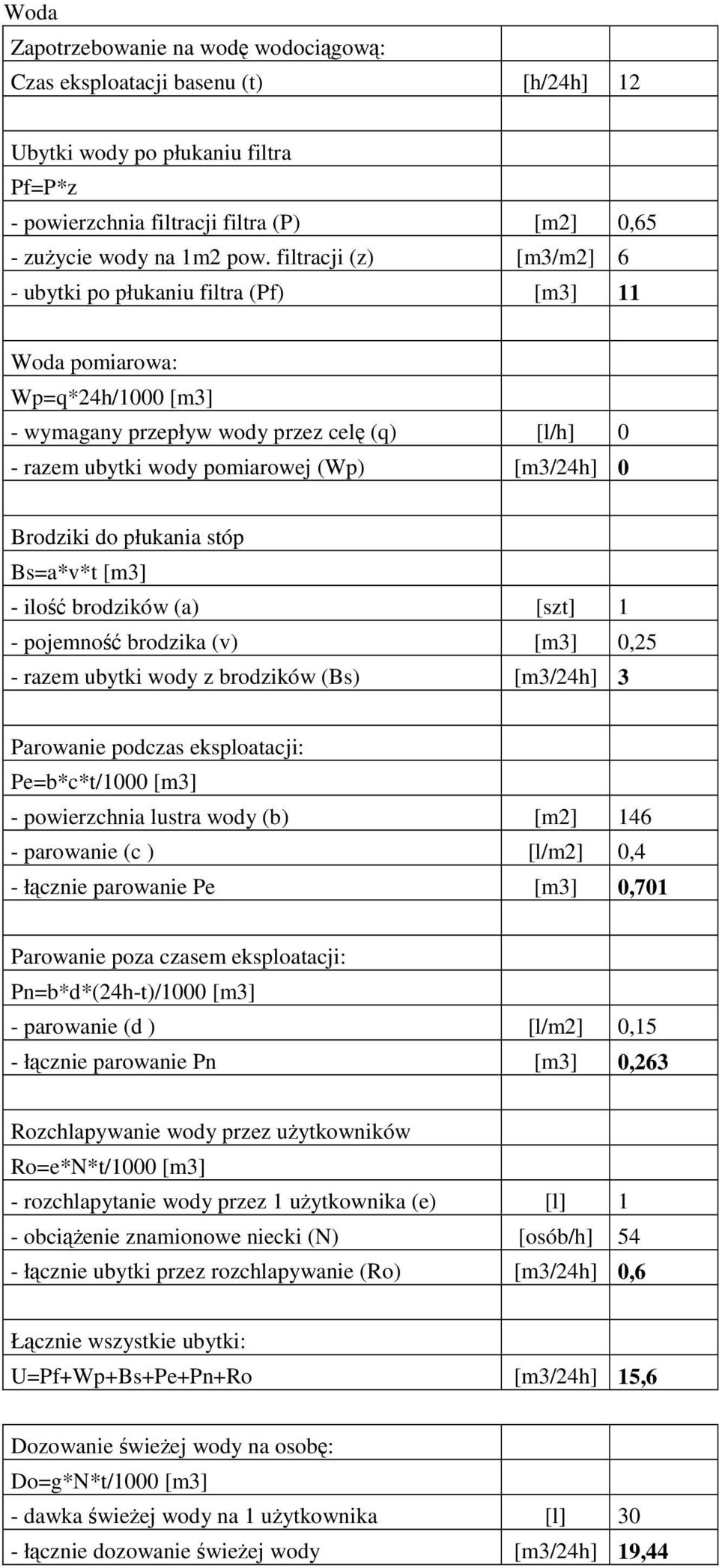

20 Woda Zapotrzebowanie na wodę wodociągową: Czas eksploatacji basenu (t) [h/24h] 12 Ubytki wody po płukaniu filtra Pf=P*z - powierzchnia filtracji filtra (P) [m2] 0,65 - zużycie wody na 1m2 pow. filtracji (z) [m3/m2] 6 - ubytki po płukaniu filtra (Pf) [m3] 11 Woda pomiarowa: Wp=q*24h/1000 [m3] - wymagany przepływ wody przez celę (q) [l/h] 0 - razem ubytki wody pomiarowej (Wp) [m3/24h] 0 Brodziki do płukania stóp Bs=a*v*t [m3] - ilość brodzików (a) [szt] 1 - pojemność brodzika (v) [m3] 0,25 - razem ubytki wody z brodzików (Bs) [m3/24h] 3 Parowanie podczas eksploatacji: Pe=b*c*t/1000 [m3] - powierzchnia lustra wody (b) [m2] parowanie (c ) [l/m2] 0,4 - łącznie parowanie Pe [m3] 0,701 Parowanie poza czasem eksploatacji: Pn=b*d*(24h-t)/1000 [m3] - parowanie (d ) [l/m2] 0,15 - łącznie parowanie Pn [m3] 0,263 Rozchlapywanie wody przez użytkowników Ro=e*N*t/1000 [m3] - rozchlapytanie wody przez 1 użytkownika (e) [l] 1 - obciążenie znamionowe niecki (N) [osób/h] 54 - łącznie ubytki przez rozchlapywanie (Ro) [m3/24h] 0,6 Łącznie wszystkie ubytki: U=Pf+Wp+Bs+Pe+Pn+Ro [m3/24h] 15,6 Dozowanie świeżej wody na osobę: Do=g*N*t/1000 [m3] - dawka świeżej wody na 1 użytkownika [l] 30 - łącznie dozowanie świeżej wody [m3/24h] 19,44

21 SUW III brodzik Wydajność SUW Część I gł , 9.7m2, 3.15m3 Basen dla dzieci - głębokość 0,3-0,5 Q=2*V [m3/h] N=2*k*V Objętość basenu V [m3] 3,15 Współczynnik obciążenia k 0,5 Wydajność Instalacji Q [m3/h] 6,3 Obciążenie basenu N [osób/h] 3 Część II gł , 47.37m2, 7.82m3 Basen dla dzieci - głębokość =< 0,3 Q=0,3*A/k [m3/h] N=2*k*V Powierzchnia basenu A [m2] 47,37 Współczynnik obciążenia k 0,5 Wydajność Instalacji Q [m3/h] 28,422 Obciążenie basenu N [osób/h] 47 Q=3*P/k [m3/h] Ilość dodatkowych obiegów P [szt] 3 Współczynnik obciążenia k 0,5 Dodatek Q [m3/h] 18 Razem wydajność stacji: 50m 3 /h Filtr Filtr z wkładami 130x70 Prędkość filtracji [m/s] 3,80 Wydajność [m3/h] 50 Ilość płyt [szt] 7 Powierzchnia filtracji [m2] 13,16

22 Zbiornik przelewowy Vzb=Vv+Vw+Vr Vv=0,075*A/a Vw=0,052*A*10do(-0,144*Q/l) Vr-zapas na płukanie filtra(ow) A=A1*A2 Długość niecki A1 [m] 57,07 Szerokość niecki A2 [m] 1,00 Współczynnik pow.użytkowy [m2] 2,7 Zapas na płukanie filtrów Vr [m3] 0,0 Wydajność instalacji Q [m3/h] 50,0 Długość rynny przelewowej l [m] 30,0 Pojemność zbiornika: Vzb [m3] 3,3 Moc zainstalowana urządzeń el. Symbol P3.1 P3.2 moc ilość razem Urządzenie [kw] [szt] [kw] Pompa obiegowa 50m 3 /h, 10,5mSW, 4kW Uniwers TQR/ S-W2 4,0 1 4,0 Pompa obiegowa 50m 3 /h, 7mSW, 1,5kW Uniblock /0154GF 1,5 1 1,5 U2.1 Urządzenie kontrolno pomiarowe, 230V 0,05 1 0,05 Pc2.1 Pompka dozująca środek dezynfekcyjny, 230V 0,05 1 0,05 Pp2.1 Pompka dozująca korektor ph, 230V 0,05 1 0,05 ZW3 Układ uzupełniania wody, 230V 0,05 1 0,05 A3.1 A3.2 Pompa jeżyka, 8m 3 /h, 10mSW, 0,5kW Uniblock /0054GF 0,5 1 0,5 Pompa wodospadu, 50m 3 /h, 5mSW, 1,1kW Uniblock /0114GF 1,1 1 1,1 Razem: 7,3kW

23 Zapotrzebowanie na wodę wodociągową: Czas eksploatacji basenu (t) [h/24h] 12 Ubytki wody po płukaniu filtra Pf=P*z - ubytki po płukaniu filtra (Pf) [m3] 2,5 Woda pomiarowa: Wp=q*24h/1000 [m3] - wymagany przepływ wody przez celę (q) [l/h] 1 - razem ubytki wody pomiarowej (Wp) [m3/24h] 0,024 Brodziki do płukania stóp Bs=a*v*t [m3] - ilość brodzików (a) [szt] 1 - pojemność brodzika (v) [m3] 0,25 - razem ubytki wody z brodzików (Bs) [m3/24h] 3 Parowanie podczas eksploatacji: Pe=b*c*t/1000 [m3] - powierzchnia lustra wody (b) [m2] 57,07 - parowanie (c ) [l/m2] 0,4 - łącznie parowanie Pe [m3] 0,274 Parowanie poza czasem eksploatacji: Pn=b*d*(24h-t)/1000 [m3] - parowanie (d ) [l/m2] 0,15 - łącznie parowanie Pn [m3] 0,103 Rozchlapywanie wody przez użytkowników Ro=e*N*t/1000 [m3] - rozchlapytanie wody przez 1 użytkownika (e) [l] 1 - obciążenie znamionowe niecki (N) [osób/h] 50 - łącznie ubytki przez rozchlapywanie (Ro) [m3/24h] 0,6 Łącznie wszystkie ubytki: U=Pf+Wp+Bs+Pe+Pn+Ro [m3/24h] 6,5 Dozowanie świeżej wody na osobę: Do=g*N*t/1000 [m3] - dawka świeżej wody na 1 użytkownika [l] 30 - łącznie dozowanie świeżej wody [m3/24h] 18

24 17. Uwagi końcowe Zgodnie z postanowieniami Prawa Zamówień Publicznych Art.29 niniejszy projekt nie opisuje urządzeń ani materiałów przez wskazanie znaków towarowych, patentów lub pochodzenia, chyba, że jest to uzasadnione specyfikacją przedmiotu zamówienia lub nie można opisać przedmiotu zamówienia za pomocą dostatecznie dokładnych określeń. Wskazaniu takiemu towarzyszą wyrazy lub równoważne lub inne równoznaczne wyrazy. Oznacza to, że projekt nie narzuca ani nie sugeruje stosowania urządzeń i materiałów konkretnych producentów. Do prawidłowego funkcjonowania instalacji należy zastosować urządzenia i materiały o parametrach technicznych podanych w projekcie. W pewnych uzasadnionych przypadkach dokumentacja podaje przykłady konkretnych urządzeń lub materiałów danych producentów specjalizujących się w wytwarzaniu specjalistycznych wyrobów dla technologii basenowej. Dokumentacja projektowa została wykonana zgodnie z umową i obowiązującymi w kraju normami oraz aktualnymi przepisami techniczno-budowlanymi, projekt został sprawdzony i posiada podpisy zespołu sprawdzającego lub rzeczoznawcy budowlanego, dokumentacja projektowa jest kompletna z punktu widzenia celu, któremu ma służyć i nadaje się do realizacji, posiada niezbędne uzgodnienia w zakresie wynikającym z obowiązujących przepisów oraz postanowień umowy pomiędzy Zamawiającym, a Projektantem. Wszelkie roboty instalacyjne należy wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano-montażowych, przepisami BHP, obowiązującymi normami oraz pod nadzorem branżowych służb nadzorujących. Projekt zgodny z przepisami, w tym technicznobudowlanymi i obowiązującymi Polskimi Normami.

25 18. Zestawienie materiałów i urządzeń Lp. Nazwa Jedn. Ilość 1. Automatyczny filtr basenowy, kpl 1,0000 podciśnieniowy na ziemię okrzemkową o wydajności 210m3/h' 2. Automatyczny filtr basenowy, kpl 1,0000 podciśnieniowy na ziemię okrzemkową o wydajności 221m3/h 3. Automatyczny filtr basenowy, kpl 1,0000 podciśnieniowy na ziemię okrzemkową o wydajności 50m3/h' 4. elektrody stalowe kg 27, Kolektory słoneczne 60m2 z osprzętem, kpl 1,0000 pompą obiegową, zaworem regulacyjnym i wymiennikiem ciepłakolektory słoneczne 60m2 z osprzętem, pompą obiegową, zaworem regulacyjnym i wymiennikiem ciepła 6. kołnierz PVC dn100 szt. 22, kołnierz PVC dn50 0 szt. 4, kołnierz stalowy ocynkowany dn100 szt. 42, kołnierz stalowy ocynkowany dn150 szt. 9, kołnierz stalowy ocynkowany dn50 szt. 15, kołnierz stalowy ocynkowany dn65 szt. 9, kołnierz stalowy ocynkowany dn80 szt. 14, kołnierze PVC dn250 szt. 34, kołnierze stalowe ocynkowane dn125 szt. 12, kołnierze stalowe ocynkowane dn200 szt. 25, kołnierze stalowe ocynkowane dn250 szt. 2, kołnierze stalowe ocynkowane dn350 szt. 6, kołnierze stalowe z szyjką śr. 25 mm szt. 0, kołnierze stalowe z szyjką śr. 40 mm szt. 1, kołnierze zaślepiające o średnicy do 102 szt. 0,1232 mm 21. kołnierze zaślepiające o średnicy do 273 szt. 0,1856 mm 22. kołnierze zaślepiające o średnicy do 508 szt. 0,0256 mm 23. Konstrukcja wsporcza stalowa ocynk.do 5 kpl 850,0000 kg 24. Korektor ph minus w płynie kg 370, Kształtki PE d110 szt 30, Kształtki PE d140 szt 22, Kształtki PE d160 szt 41, Kształtki PE d225 szt 26, Kształtki PE d250 szt 38, Kształtki PE d315 szt 12, Kształtki PE d355 szt 12, Kształtki PVC-U d110 szt 43, Kształtki PVC-U d250 szt 28, Kształtki PVC-U d63 szt 3, Kształtki PVC-U d75 szt 20, Kształtki PVC-U d90 szt 35, kształtki z polietylenu o śr. zewnętrznej 32 szt. 30,5000 mm 38. kształtki z polipropylenu o śr. zewnętrznej szt. 72, mm 39. kształtki z polipropylenu o śr. zewnętrznej szt. 49, mm 40. Manometry ciśnieniowe z rurką syfonową szt 5, Manometry tarczowe szt 25,0000

26 42. Osprzęt stacjonarny pompy zatapialnej szt 4,0000 dn Osprzęt stacjonarny pompy zatapialnej szt 1,0000 dn podchloryn sodowy kg 6, Podchloryn sodu 13% w płynie kg 370, Podziemny zbiornik wyrównawczy szt 1,0000 Vc=13m3 wykonany z PP 47. Podziemny zbiornik wyrównawczy szt 1,0000 Vc=16m3 wykonany z PP 48. Podziemny zbiornik wyrównawczy szt 1,0000 Vc=41m3 wykonany z PP 49. Pompa obiegowa wody pomiarowej; 4m3/h; szt 1,0000 6mSW; 0,35kW 50. Pompa Uniblock /0554GF szt 1, Pompa Uniblock /0754GF szt 2, Pompa Uniblock /0114GF szt 1, Pompa Uniblock /0154GF szt 1, Pompa Uniblock /0114GF szt 1, Pompa Uniblock /0154GF szt 1, Pompa Uniblock /0304GF szt 1, Pompa Uniblock Uniblock /0054GF szt 1, Pompa Uniwers TQR/ S-W2 szt 1, Pompa Uniwers TQRS/ S-W2 szt 4, pospółka - kruszywo nienormowane' m3 261, Przejście szczelne przez ścianę budynku o szt 4,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 1,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 5,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 5,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 4,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 3,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 3,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 5,0000 gr. do 25cm dla rury PE d Przejście szczelne przez ścianę budynku o szt 5,0000 gr. do 25cm dla rury PE d Przepływomierz kryzowy PVC dn100, 20- szt 1, m3/h 71. Przepływomierz kryzowy PVC dn szt 2, m3/h 72. Rotametr przemysłowy typu RDN- dn20 szt 1, Rotametr przemysłowy typu RDN- dn32 szt 1, Rura ciśnieniowa PVC-U PN10 d110 m 40, Rura ciśnieniowa PVC-U PN10 d250 m 40, rury stalowe bez szwu kotłowe śr. 30x2.6 m 12,3200 mm 77. rury stalowe bez szwu kotłowe śr. 44.5x2.6 szt 21,1200 mm 78. rury stalowe gwintowane ocynkowane śr.50 m 6,2700 mm 79. rury z polietylenu o śr. zewnętrznej 32 mm m 54,0000

27 80. rury z polietylenu PE, PEHD o m 43,8600 śr.zewnętrznej 110 mm 81. rury z polietylenu PE, PEHD o m 40,8000 śr.zewnętrznej 140 mm 82. rury z polietylenu PE, PEHD o m 7,1400 śr.zewnętrznej 160 mm 83. rury z polietylenu PE, PEHD o m 119,3400 śr.zewnętrznej 225 mm 84. rury z polietylenu PE, PEHD o m 214,2000 śr.zewnętrznej 250 mm 85. rury z polietylenu PE, PEHD o m 46,9200 śr.zewnętrznej 315 mm 86. rury z polietylenu PE, PEHD o m 18,3600 śr.zewnętrznej 355 mm 87. rury z polietylenu PE, PEHD o m 8,1600 śr.zewnętrznej 63 mm 88. rury z polietylenu PE, PEHD o m 28,5600 śr.zewnętrznej 75 mm 89. rury z polietylenu PE, PEHD o m 61,2000 śr.zewnętrznej 90 mm 90. rury z polipropylenu o śr. zewnętrznej 40 m 166,3200 mm 91. rury z polipropylenu o śr. zewnętrznej 50 m 118,8000 mm 92. Set do regulacji ciśnienia pompy wody szt 1,0000 pomiarowej 93. słupki drewniane iglaste śr. 70 mm dla dróg m3 0,0330 i wałów 94. Stacja dozująca korektora ph- 1,1 l/h kpl 1, Stacja dozująca korektora ph- 14,0 l/h kpl 1, Stacja dozująca korektora ph- 6,0 l/h kpl 1, Stacja dozująca podchloryn sodu 1,1 l/h kpl 1, Stacja dozująca podchloryn sodu 14,0 l/h kpl 1, Stacja dozująca podchloryn sodu 6,0 l/h kpl 1, Studnia S1 - śr2000x2100mm PP szt 3, Szafa obiegu I i II - SE1 kpl 1, Szafa obiegu III - SE2 kpl 1, Śruby stal.zgrubne z łbem sześciokąt.m 16 kg 4, śruby stalowe z nakrętkami kg 40, Śruby stalowe z nakrętkami kg 344, śruby stalowe zgrubne z łbem sześciokątnym z nakrętkami i podkładkami kg 3, Tuleja kołnierzowa PEHD d110 szt 42, Tuleja kołnierzowa PEHD d140 szt 12, Tuleja kołnierzowa PEHD d160 szt 9, Tuleja kołnierzowa PEHD d225 szt 25, Tuleja kołnierzowa PEHD d250 szt 2, Tuleja kołnierzowa PEHD d355 szt 6, Tuleja kołnierzowa PEHD d63 szt 15, Tuleja kołnierzowa PEHD d75 szt 9, Tuleja kołnierzowa PEHD d90 szt 14, Tuleja kołnierzowa PVC d110 szt 22, Tuleja kołnierzowa PVC d250 szt 34, Tuleja kołnierzowa PVC d63 0 szt 4, uchwyty do rurociągów z tworzyw szt. 55,5000 sztucznych o śr. zewnętrznej 32 mm 120. uchwyty do rurociągów z tworzyw sztucznych o śr. zewnętrznej 40 mm szt. 154,0000
