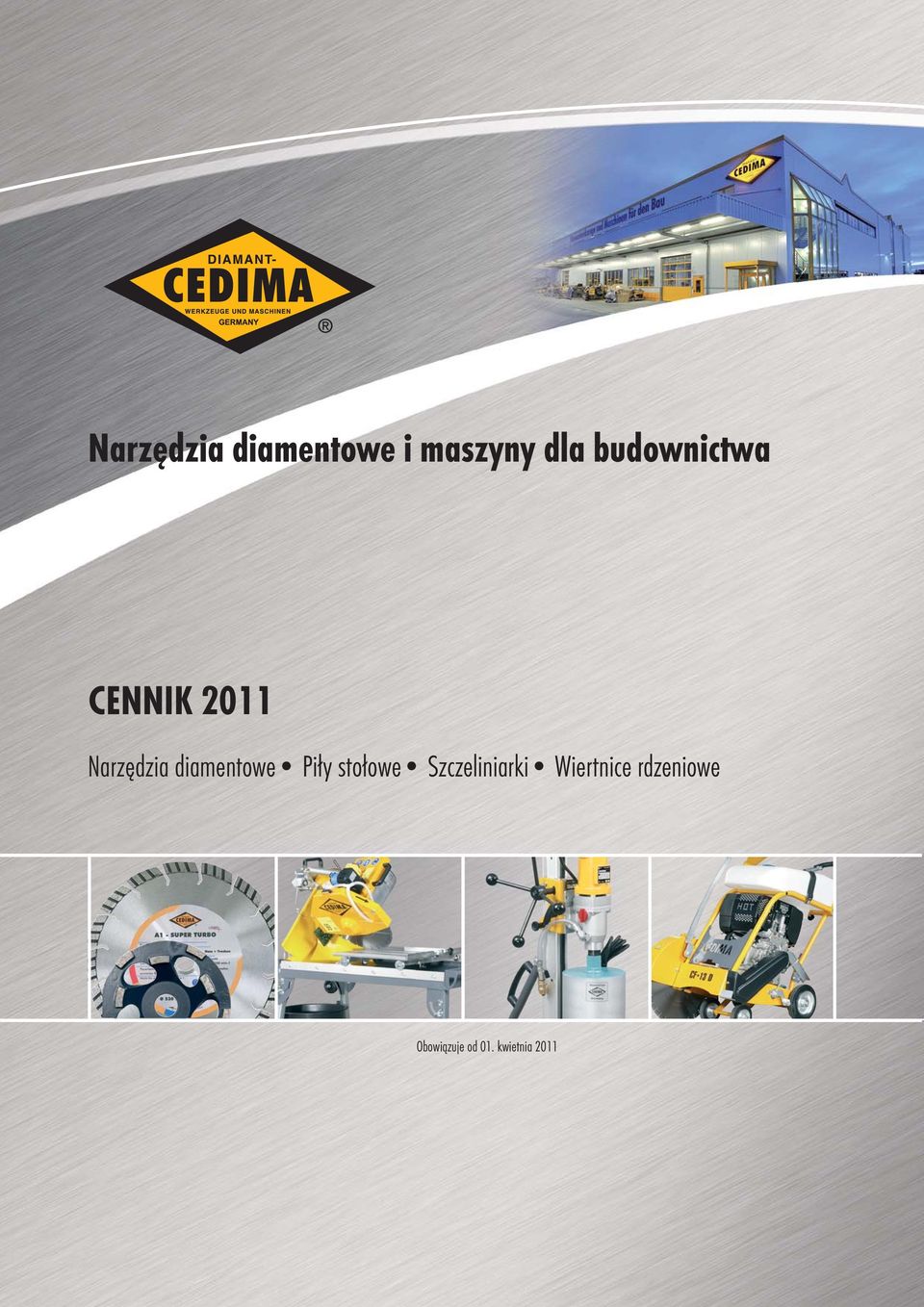

1 Narzędzia diamentowe i maszyny dla budownictwa CENNIK 2011 Narzędzia diamentowe Piły stołowe Szczeliniarki Wiertnice rdzeniowe Obowiązuje od 01. kwietnia 2011

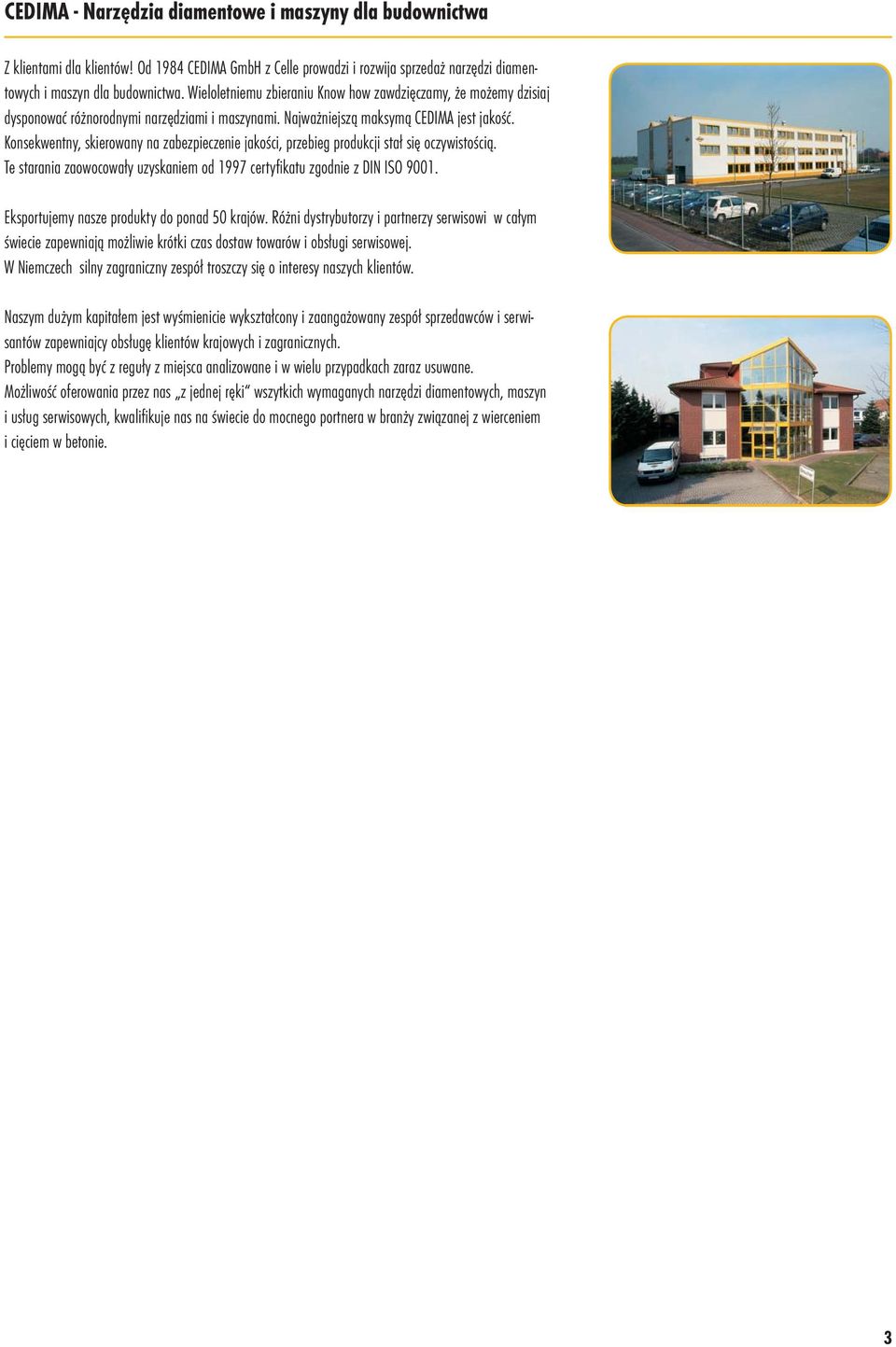

2 CEDIMA - Narzędzia diamentowe i maszyny dla budownictwa Z klientami dla klientów! Od 1984 CEDIMA GmbH z Celle prowadzi i rozwija sprzedaż narzędzi diamentowych i maszyn dla budownictwa. Wieloletniemu zbieraniu Know how zawdzięczamy, że możemy dzisiaj dysponować różnorodnymi narzędziami i maszynami. Najważniejszą maksymą CEDIMA jest jakość. Konsekwentny, skierowany na zabezpieczenie jakości, przebieg produkcji stał się oczywistością. Te starania zaowocowały uzyskaniem od 1997 certyfi katu zgodnie z DIN ISO Eksportujemy nasze produkty do ponad 50 krajów. Różni dystrybutorzy i partnerzy serwisowi w całym świecie zapewniają możliwie krótki czas dostaw towarów i obsługi serwisowej. W Niemczech silny zagraniczny zespół troszczy się o interesy naszych klientów. Naszym dużym kapitałem jest wyśmienicie wykształcony i zaangażowany zespół sprzedawców i serwisantów zapewniajcy obsługę klientów krajowych i zagranicznych. Problemy mogą być z reguły z miejsca analizowane i w wielu przypadkach zaraz usuwane. Możliwość oferowania przez nas z jednej ręki wszytkich wymaganych narzędzi diamentowych, maszyn i usług serwisowych, kwalifi kuje nas na świecie do mocnego portnera w branży związanej z wierceniem i cięciem w betonie. 3

3 Spis treści MASZYNY NARZĘDZIA Zespół wysoko wykwalifi kowanych pracowników w Celle stale pracuje nad dopasowaniem prawidłowych tarcz do każdego materiału. Każda tarcza diamentowa przed dopuszczeniem do sprzedaży jest poddawana różnorodnym testom. W zależności od późniejszego zastosowania, tarcza jest sprawdzana na pile mostowej, pile stołowej lub pile ręcznej. Wszystkie parametry narzędzi zostają podczas tych czynności ustalone i udokumentowane. Tylko w taki sposób możliwe jest precyzyjne ustalenie specyfi kacji dla szeregu produkcyjnego. Naturalnie w odpowiedni sposób testowane są wiertła koronowe. Tarcze diamentowe 6-9 Narzędzia diamentowe dla specjalnych zastosowań Wiertła koronowe Piły stołowe W wyniku optymalnego połączenia inteligentnej techniki i zorientowanego na użytkownika sposobu budowy, piły stołowe CEDIMA wykazały swoją przydatność przede wszystkim w budownictwie. Paleta produktów rozciąga się od wielkoformatowych do małych pił stołowych. Przekonują one do siebie przez różnorodność mocy, głębokości cięcia, długości cięcia, przystosowaniem wyposażenia do warunków budowlanych. Maszyny te gwarantują preczyzyjne a zarazem przyjazne dla użytkownika, cięcie. Wyposażenie dla pił stołowych 21 Szczeliniarki Zwarty sposób budowy, wyszukana technika i wysoka wydajność są rezultatem wieloletnich badań i rozwoju. Szeroko wyspecjalizowana paleta rozmaitych typów i napędów oferuje możliwie najlepsze wyposażenie techniczne dla każdego przypadku zastosowania. Napęd maszyn zapewniają wydajne silniki benzynowe, Diesla lub elektryczne. Moce napędów zostały optymalnie dopasowane do maksymalnej głębokości cięcia, rodzaju tarczy, dla uzyskania efektywnego cięcia. Wiertnice 27 Cedima dysponuje efektywnym wyposażeniem do wiercenia dla różnorodnych warunków techniki diamentowej. Wyposażenie odznacza się wydajnością i możliwością dostosowania do rozmaitych warunków wiercenia. Przekonywująca technika i łatwa obsługa różnych urządzeń umożliwiają bezproblemowe wiercenie w prawie wszystkich materiałach. Paleta produktów zawiera różne statywy jak i pasujące silniki oraz inne wyposażenie. Statywy Wyposażenie dla techniki wierceń rdzeniowych 33 Silniki 34 Maszyny specjalne 35 SYSTEM OZNACZEŃ BARWNYCH + OPIS ZASTOSOWANIA Dla ułatwienia Państwu wyboru odpowiedniego narzędzia, przedstawiliśmy barwnie obszary zastosowania. Przy każdym oznaczeniu możecie Państwo szybko rozpoznać, do jakiego obszaru zastosowania jest przeznaczone narzędzie. Beton/ Żelbet Klinkier/ Kamień naturalny Asfalt / Poroton/ Silikaty Płytki 4

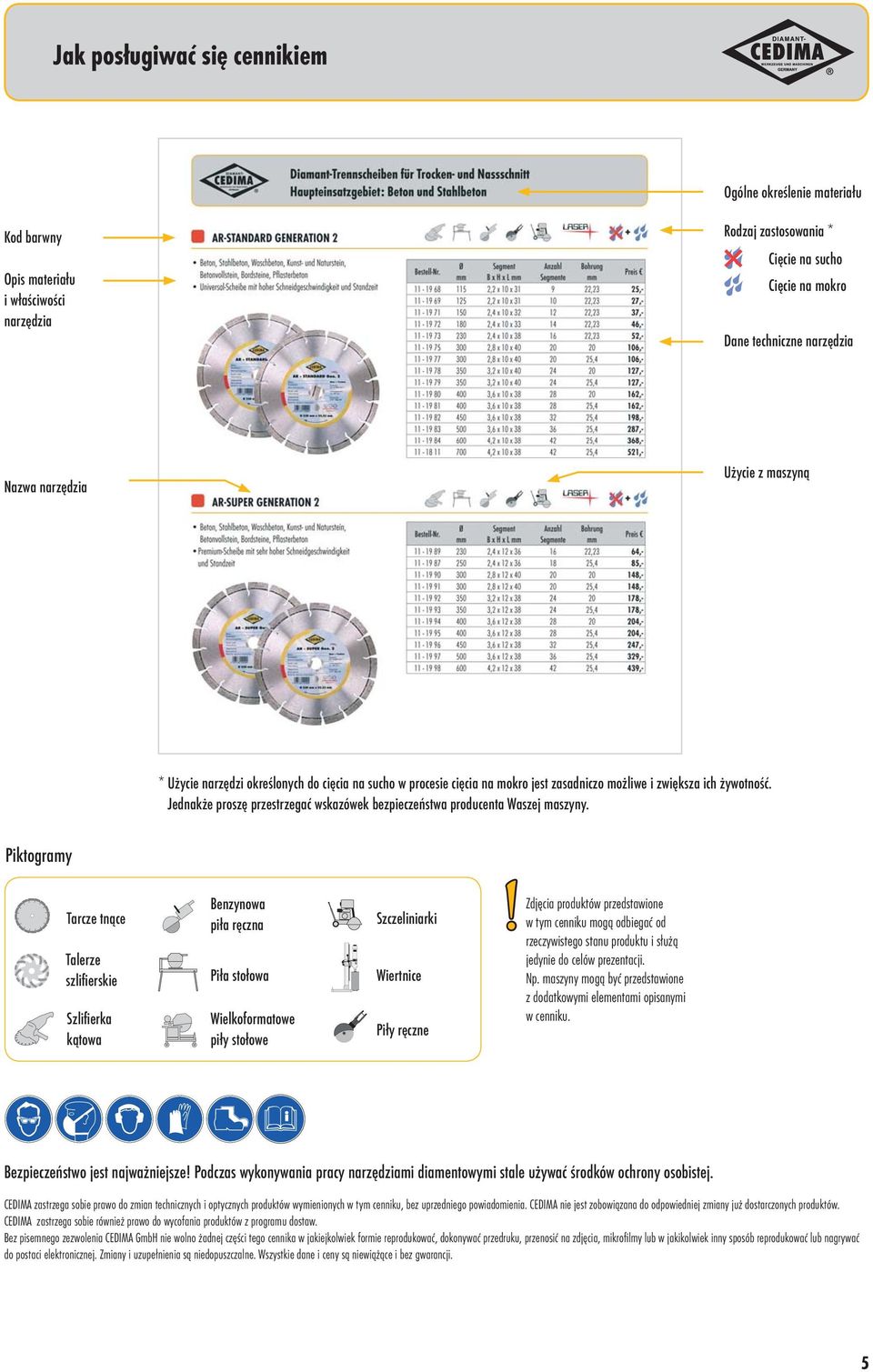

4 Jak posługiwać się cennikiem Ogólne określenie materiału Kod barwny Opis materiału i właściwości narzędzia Rodzaj zastosowania * Cięcie na sucho Cięcie na mokro Dane techniczne narzędzia Nazwa narzędzia Użycie z maszyną * Użycie narzędzi określonych do cięcia na sucho w procesie cięcia na mokro jest zasadniczo możliwe i zwiększa ich żywotność. Jednakże proszę przestrzegać wskazówek bezpieczeństwa producenta Waszej maszyny. Piktogramy Tarcze tnące Talerze szlifierskie Szlifierka kątowa Benzynowa piła ręczna Piła stołowa Wielkoformatowe piły stołowe Szczeliniarki Wiertnice Piły ręczne! Zdjęcia produktów przedstawione w tym cenniku mogą odbiegać od rzeczywistego stanu produktu i służą jedynie do celów prezentacji. Np. maszyny mogą być przedstawione z dodatkowymi elementami opisanymi w cenniku. Bezpieczeństwo jest najważniejsze! Podczas wykonywania pracy narzędziami diamentowymi stale używać środków ochrony osobistej. CEDIMA zastrzega sobie prawo do zmian technicznych i optycznych produktów wymienionych w tym cenniku, bez uprzedniego powiadomienia. CEDIMA nie jest zobowiązana do odpowiedniej zmiany już dostarczonych produktów. CEDIMA zastrzega sobie również prawo do wycofania produktów z programu dostaw. Bez pisemnego zezwolenia CEDIMA GmbH nie wolno żadnej części tego cennika w jakiejkolwiek formie reprodukować, dokonywać przedruku, przenosić na zdjęcia, mikrofi lmy lub w jakikolwiek inny sposób reprodukować lub nagrywać do postaci elektronicznej. Zmiany i uzupełnienia są niedopuszczalne. Wszystkie dane i ceny są niewiążące i bez gwarancji. 5

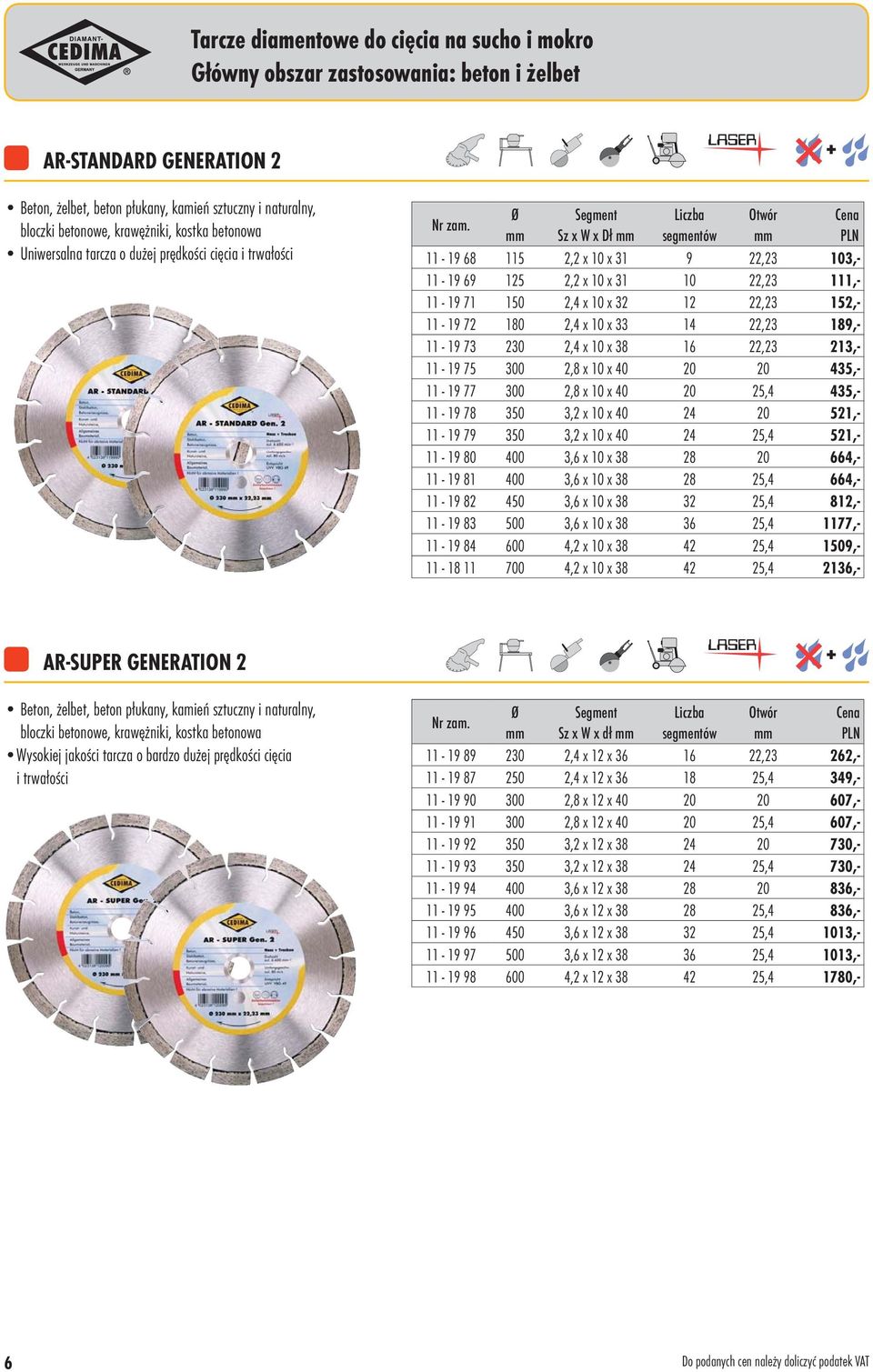

5 Tarcze diamentowe do cięcia na sucho i mokro Główny obszar zastosowania: beton i żelbet AR-STANDARD GENERATION 2 Beton, żelbet, beton płukany, kamień sztuczny i naturalny, bloczki betonowe, krawężniki, kostka betonowa Uniwersalna tarcza o dużej prędkości cięcia i trwałości Ø Segment Liczba Otwór Cena Sz x W x Dł segmentów ,2 x 10 x ,23 103, ,2 x 10 x ,23 111, ,4 x 10 x ,23 152, ,4 x 10 x ,23 189, ,4 x 10 x ,23 213, ,8 x 10 x , ,8 x 10 x ,4 435, ,2 x 10 x , ,2 x 10 x ,4 521, ,6 x 10 x , ,6 x 10 x ,4 664, ,6 x 10 x ,4 812, ,6 x 10 x ,4 1177, ,2 x 10 x ,4 1509, ,2 x 10 x ,4 2136,- + AR-SUPER GENERATION 2 Beton, żelbet, beton płukany, kamień sztuczny i naturalny, bloczki betonowe, krawężniki, kostka betonowa Wysokiej jakości tarcza o bardzo dużej prędkości cięcia i trwałości Ø Segment Liczba Otwór Cena Sz x W x dł segmentów ,4 x 12 x ,23 262, ,4 x 12 x ,4 349, ,8 x 12 x , ,8 x 12 x ,4 607, ,2 x 12 x , ,2 x 12 x ,4 730, ,6 x 12 x , ,6 x 12 x ,4 836, ,6 x 12 x ,4 1013, ,6 x 12 x ,4 1013, ,2 x 12 x ,4 1780,- + 6

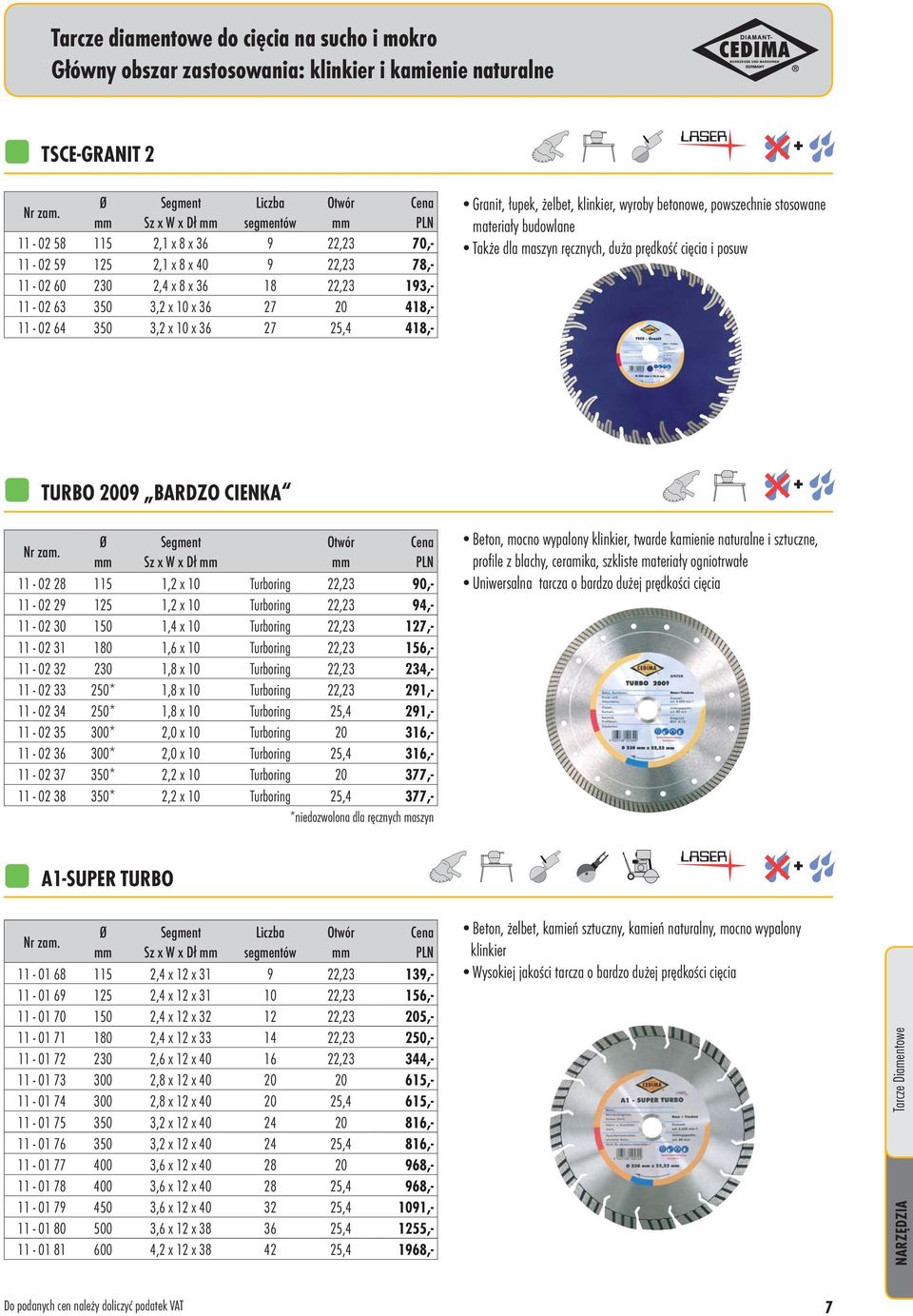

6 Tarcze diamentowe do cięcia na sucho i mokro Główny obszar zastosowania: klinkier i kamienie naturalne TSCE-GRANIT 2 Ø Segment Liczba Otwór Cena Sz x W x Dł segmentów ,1 x 8 x ,23 70, ,1 x 8 x ,23 78, ,4 x 8 x ,23 193, ,2 x 10 x , ,2 x 10 x ,4 418,- Granit, łupek, żelbet, klinkier, wyroby betonowe, powszechnie stosowane materiały budowlane Także dla maszyn ręcznych, duża prędkość cięcia i posuw + TURBO 2009 BARDZO CIENKA Ø Segment Otwór Cena Sz x W x Dł ,2 x 10 Turboring 22,23 90, ,2 x 10 Turboring 22,23 94, ,4 x 10 Turboring 22,23 127, ,6 x 10 Turboring 22,23 156, ,8 x 10 Turboring 22,23 234, * 1,8 x 10 Turboring 22,23 291, * 1,8 x 10 Turboring 25,4 291, * 2,0 x 10 Turboring , * 2,0 x 10 Turboring 25,4 316, * 2,2 x 10 Turboring , * 2,2 x 10 Turboring 25,4 377,- *niedozwolona dla ręcznych maszyn A1-SUPER TURBO Ø Segment Liczba Otwór Cena Sz x W x Dł segmentów ,4 x 12 x ,23 139, ,4 x 12 x ,23 156, ,4 x 12 x ,23 205, ,4 x 12 x ,23 250, ,6 x 12 x ,23 344, ,8 x 12 x , ,8 x 12 x ,4 615, ,2 x 12 x , ,2 x 12 x ,4 816, ,6 x 12 x , ,6 x 12 x ,4 968, ,6 x 12 x ,4 1091, ,6 x 12 x ,4 1255, ,2 x 12 x ,4 1968,- Beton, mocno wypalony klinkier, twarde kamienie naturalne i sztuczne, profi le z blachy, ceramika, szkliste materiały ogniotrwałe Uniwersalna tarcza o bardzo dużej prędkości cięcia Beton, żelbet, kamień sztuczny, kamień naturalny, mocno wypalony klinkier Wysokiej jakości tarcza o bardzo dużej prędkości cięcia + + Tarcze Diamentowe NARZĘDZIA 7

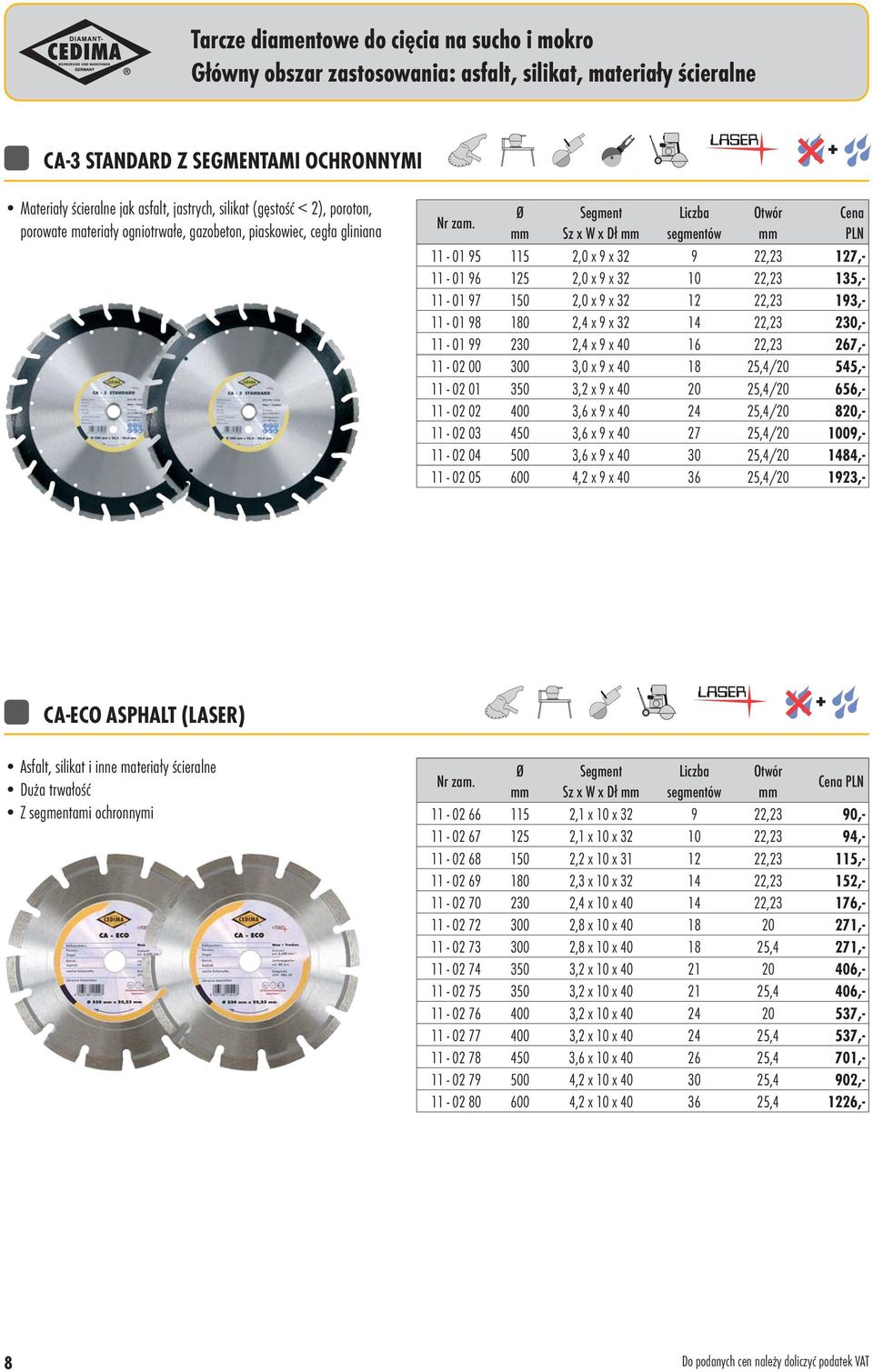

7 Tarcze diamentowe do cięcia na sucho i mokro Główny obszar zastosowania: asfalt, silikat, materiały ścieralne CA-3 STANDARD Z SEGMENTAMI OCHRONNYMI Materiały ścieralne jak asfalt, jastrych, silikat (gęstość < 2), poroton, porowate materiały ogniotrwałe, gazobeton, piaskowiec, cegła gliniana Ø Segment Liczba Otwór Cena Sz x W x Dł segmentów ,0 x 9 x ,23 127, ,0 x 9 x ,23 135, ,0 x 9 x ,23 193, ,4 x 9 x ,23 230, ,4 x 9 x ,23 267, ,0 x 9 x ,4/20 545, ,2 x 9 x ,4/20 656, ,6 x 9 x ,4/20 820, ,6 x 9 x ,4/ , ,6 x 9 x ,4/ , ,2 x 9 x ,4/ ,- + CA-ECO ASPHALT (LASER) Asfalt, silikat i inne materiały ścieralne Duża trwałość Z segmentami ochronnymi Ø Segment Liczba Otwór Sz x W x Dł segmentów Cena ,1 x 10 x ,23 90, ,1 x 10 x ,23 94, ,2 x 10 x ,23 115, ,3 x 10 x ,23 152, ,4 x 10 x ,23 176, ,8 x 10 x , ,8 x 10 x ,4 271, ,2 x 10 x , ,2 x 10 x ,4 406, ,2 x 10 x , ,2 x 10 x ,4 537, ,6 x 10 x ,4 701, ,2 x 10 x ,4 902, ,2 x 10 x ,4 1226,- + 8

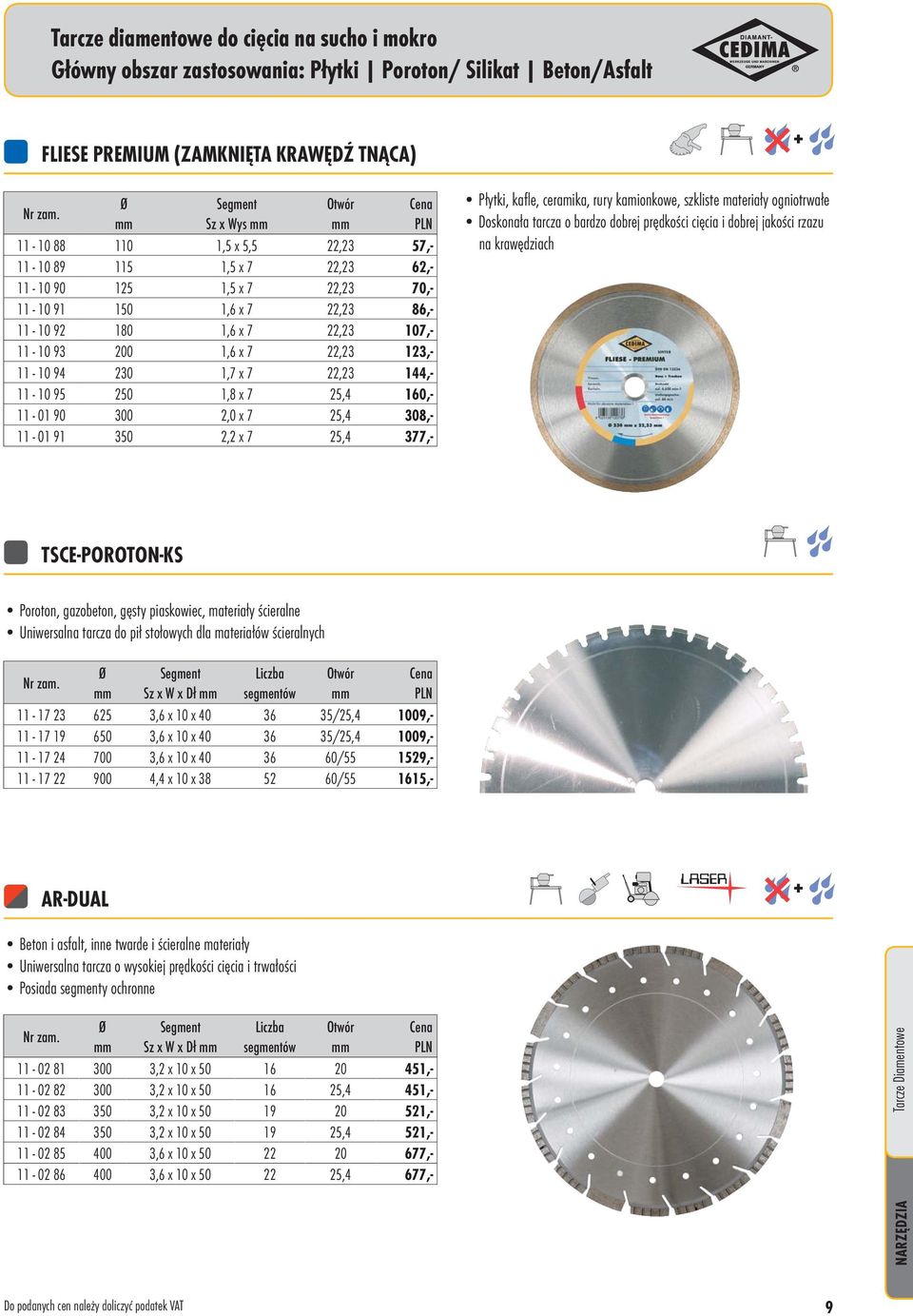

8 Tarcze diamentowe do cięcia na sucho i mokro Główny obszar zastosowania: Płytki Poroton/ Silikat Beton/Asfalt FLIESE PREMIUM (ZAMKNIĘTA KRAWĘDŹ TNĄCA) Ø Segment Otwór Cena Sz x Wys ,5 x 5,5 22,23 57, ,5 x 7 22,23 62, ,5 x 7 22,23 70, ,6 x 7 22,23 86, ,6 x 7 22,23 107, ,6 x 7 22,23 123, ,7 x 7 22,23 144, ,8 x 7 25,4 160, ,0 x 7 25,4 308, ,2 x 7 25,4 377,- Płytki, kafl e, ceramika, rury kamionkowe, szkliste materiały ogniotrwałe Doskonała tarcza o bardzo dobrej prędkości cięcia i dobrej jakości rzazu na krawędziach + TSCE-POROTON-KS Poroton, gazobeton, gęsty piaskowiec, materiały ścieralne Uniwersalna tarcza do pił stołowych dla materiałów ścieralnych Ø Segment Liczba Otwór Cena Sz x W x Dł segmentów ,6 x 10 x /25,4 1009, ,6 x 10 x /25,4 1009, ,6 x 10 x / , ,4 x 10 x / ,- AR-DUAL + Beton i asfalt, inne twarde i ścieralne materiały Uniwersalna tarcza o wysokiej prędkości cięcia i trwałości Posiada segmenty ochronne Ø Segment Liczba Otwór Cena Sz x W x Dł segmentów ,2 x 10 x , ,2 x 10 x ,4 451, ,2 x 10 x , ,2 x 10 x ,4 521, ,6 x 10 x , ,6 x 10 x ,4 677,- NARZĘDZIA Tarcze Diamentowe 9

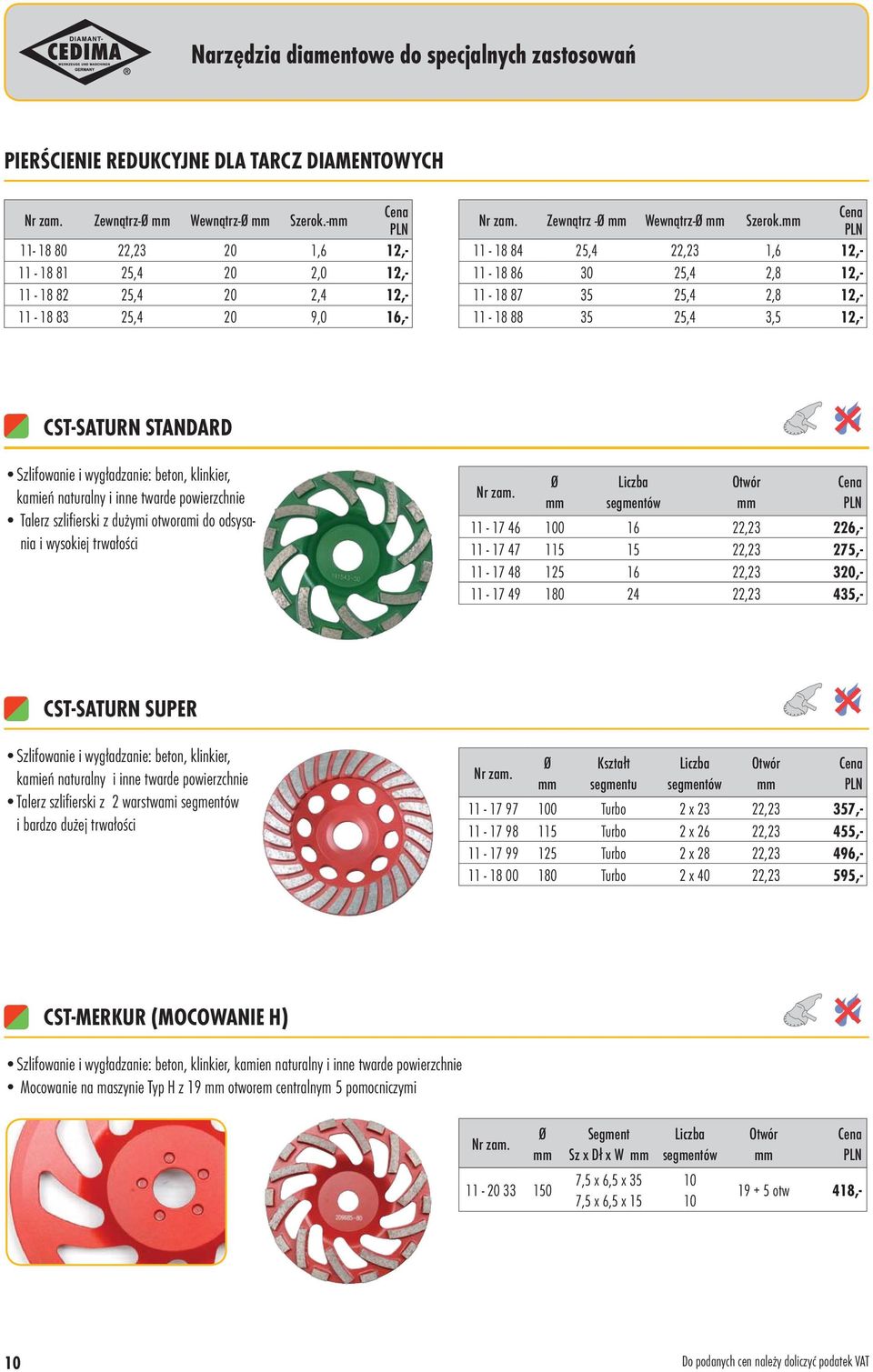

9 Narzędzia diamentowe do specjalnych zastosowań PIERŚCIENIE REDUKCYJNE DLA TARCZ DIAMENTOWYCH Zewnątrz-Ø Wewnątrz-Ø Szerok.- Cena , ,6 12, ,4 20 2,0 12, ,4 20 2,4 12, ,4 20 9,0 16,- Zewnątrz -Ø Wewnątrz-Ø Szerok. Cena ,4 22,23 1,6 12, ,4 2,8 12, ,4 2,8 12, ,4 3,5 12,- CST-SATURN STANDARD Szlifowanie i wygładzanie: beton, klinkier, kamień naturalny i inne twarde powierzchnie Talerz szlifi erski z dużymi otworami do odsysania i wysokiej trwałości Ø Liczba segmentów Otwór Cena ,23 226, ,23 275, ,23 320, ,23 435,- CST-SATURN SUPER Szlifowanie i wygładzanie: beton, klinkier, kamień naturalny i inne twarde powierzchnie Talerz szlifi erski z 2 warstwami segmentów i bardzo dużej trwałości Ø Kształt segmentu Liczba segmentów Otwór Cena Turbo 2 x 23 22,23 357, Turbo 2 x 26 22,23 455, Turbo 2 x 28 22,23 496, Turbo 2 x 40 22,23 595,- CST-MERKUR (MOCOWANIE H) Szlifowanie i wygładzanie: beton, klinkier, kamien naturalny i inne twarde powierzchnie Mocowanie na maszynie Typ H z 19 otworem centralnym 5 pomocniczymi Ø Segment Sz x Dł x W 7,5 x 6,5 x 35 7,5 x 6,5 x 15 Liczba segmentów Otwór Cena otw 418,- 10

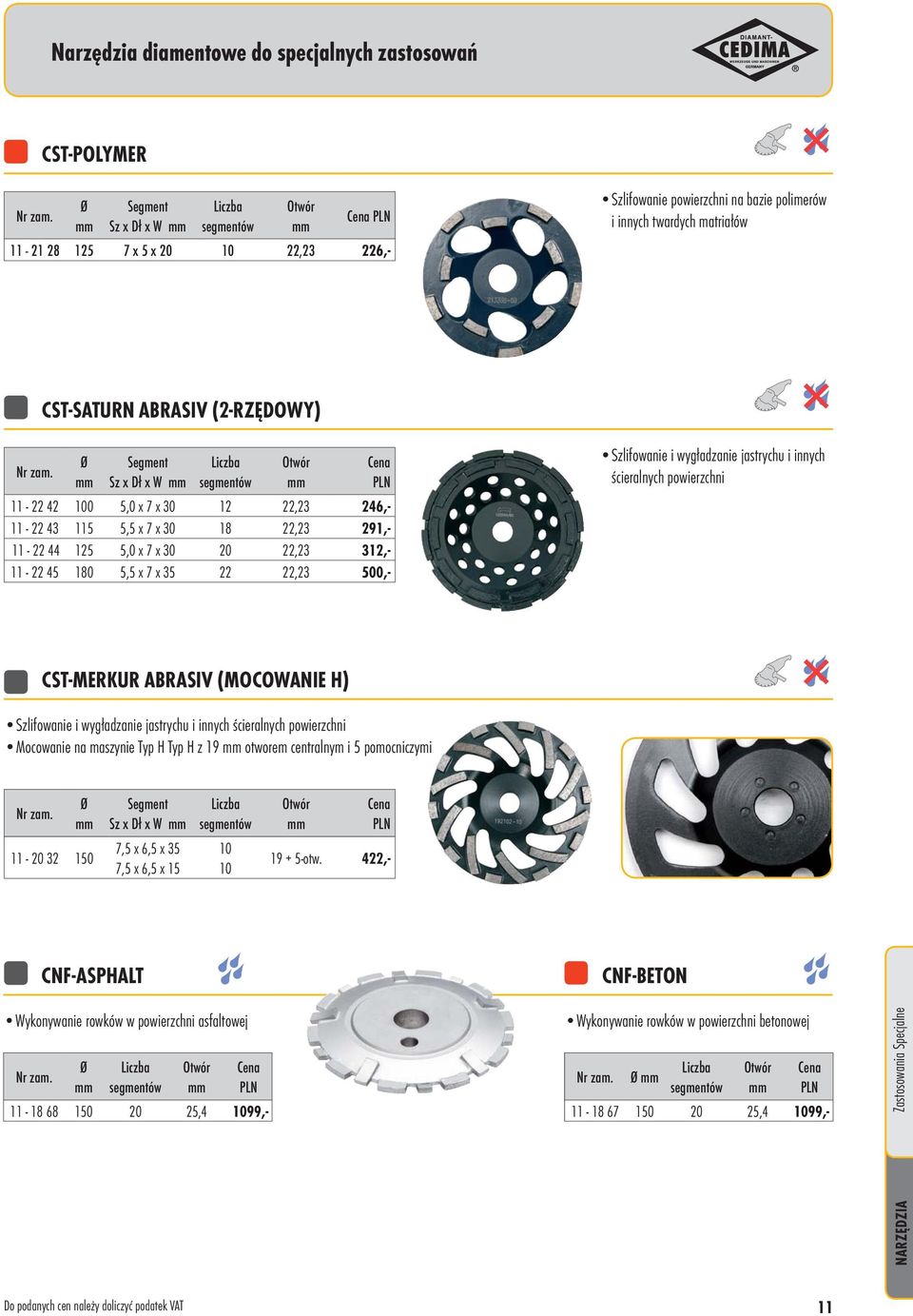

10 Narzędzia diamentowe do specjalnych zastosowań CST-POLYMER Ø Segment Sz x Dł x W Liczba segmentów Otwór Cena x 5 x ,23 226,- Szlifowanie powierzchni na bazie polimerów i innych twardych matriałów CST-SATURN ABRASIV (2-RZĘDOWY) Ø Segment Sz x Dł x W Liczba segmentów Otwór Cena ,0 x 7 x ,23 246, ,5 x 7 x ,23 291, ,0 x 7 x ,23 312, ,5 x 7 x ,23 500,- Szlifowanie i wygładzanie jastrychu i innych ścieralnych powierzchni CST-MERKUR ABRASIV (MOCOWANIE H) Szlifowanie i wygładzanie jastrychu i innych ścieralnych powierzchni Mocowanie na maszynie Typ H Typ H z 19 otworem centralnym i 5 pomocniczymi Ø Segment Sz x Dł x W Liczba segmentów Otwór Cena ,5 x 6,5 x 35 7,5 x 6,5 x otw. 422,- Wykonywanie rowków w powierzchni asfaltowej CNF-ASPHALT Ø Liczba segmentów Otwór Cena ,4 1099,- Wykonywanie rowków w powierzchni betonowej CNF-BETON Ø Liczba segmentów Otwór Cena ,4 1099,- NARZĘDZIA Zastosowania Specjalne 11

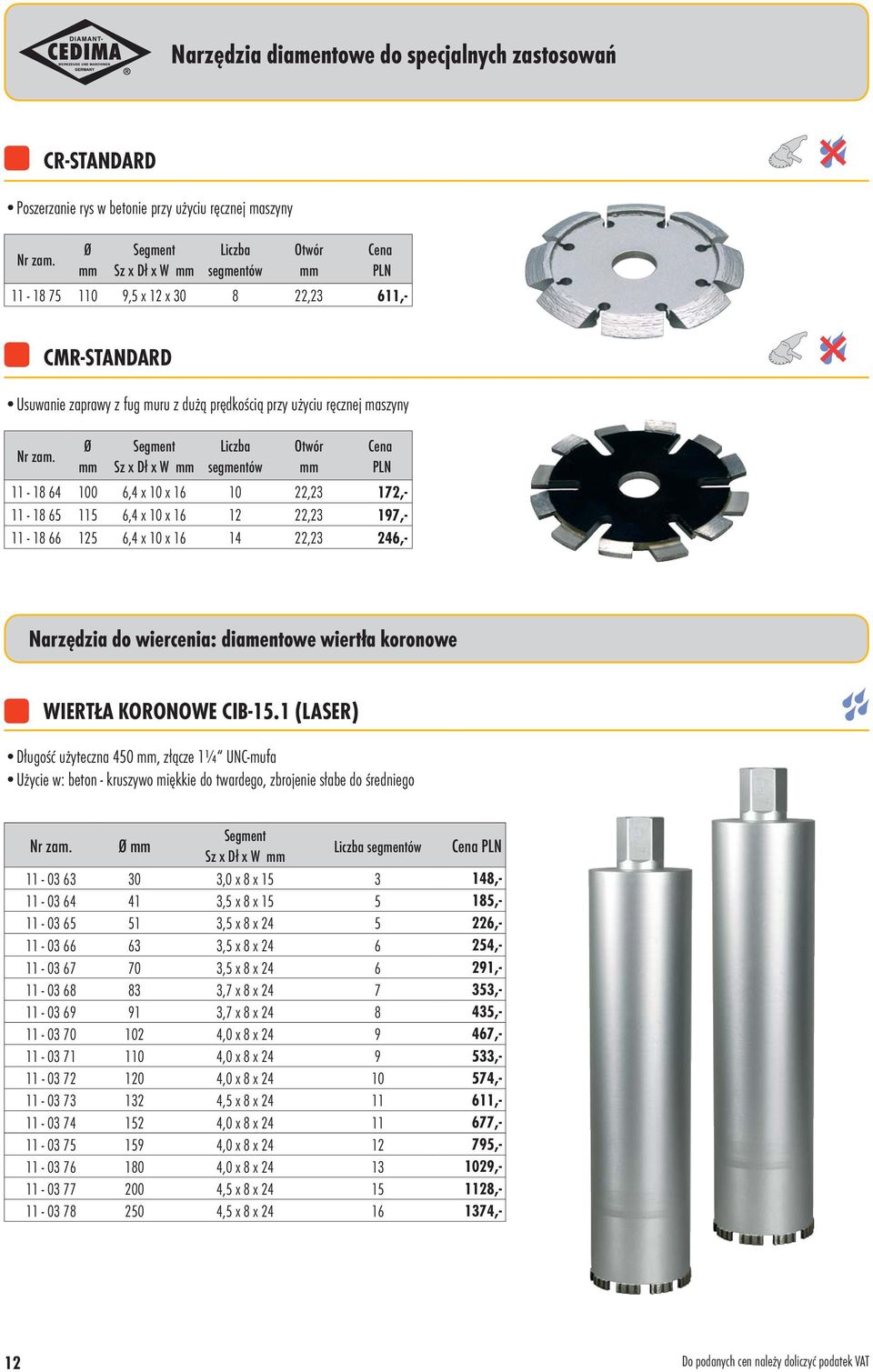

11 Narzędzia diamentowe do specjalnych zastosowań CR-STANDARD Poszerzanie rys w betonie przy użyciu ręcznej maszyny Ø Segment Sz x Dł x W Liczba segmentów Otwór Cena ,5 x 12 x ,23 611,- CMR-STANDARD Usuwanie zaprawy z fug muru z dużą prędkością przy użyciu ręcznej maszyny Ø Segment Sz x Dł x W Liczba segmentów Otwór Cena ,4 x 10 x ,23 172, ,4 x 10 x ,23 197, ,4 x 10 x ,23 246,- Narzędzia do wiercenia: diamentowe wiertła koronowe WIERTŁA KORONOWE CIB-15.1 (LASER) Długość użyteczna 450, złącze 1¼ UNC-mufa Użycie w: beton - kruszywo miękkie do twardego, zbrojenie słabe do średniego Ø Segment Sz x Dł x W Liczba segmentów Cena ,0 x 8 x , ,5 x 8 x , ,5 x 8 x , ,5 x 8 x , ,5 x 8 x , ,7 x 8 x , ,7 x 8 x , ,0 x 8 x , ,0 x 8 x , ,0 x 8 x , ,5 x 8 x , ,0 x 8 x , ,0 x 8 x , ,0 x 8 x , ,5 x 8 x , ,5 x 8 x ,- 12

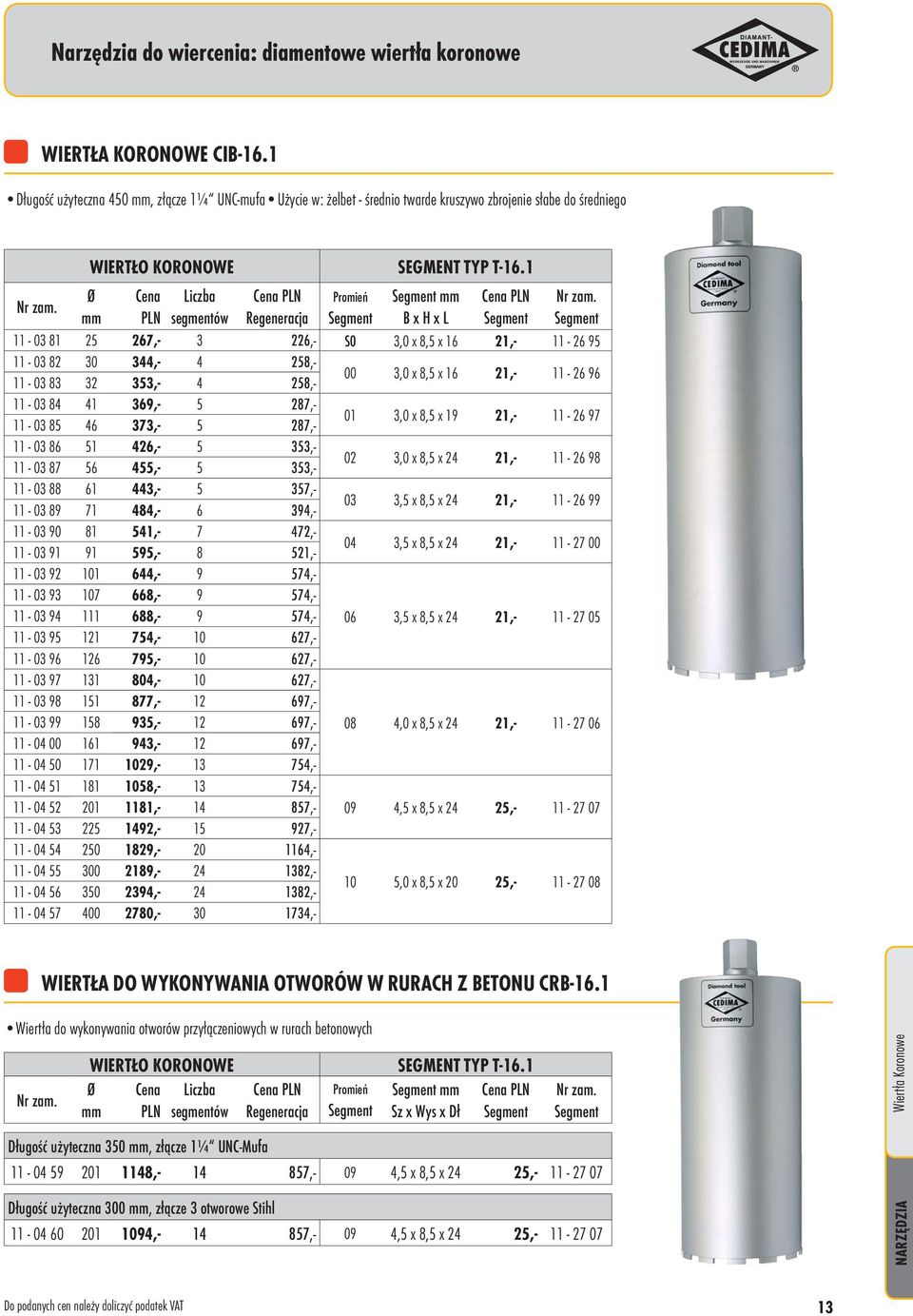

12 Narzędzia do wiercenia: diamentowe wiertła koronowe WIERTŁA KORONOWE CIB-16.1 Długość użyteczna 450, złącze 1¼ UNC-mufa Użycie w: żelbet - średnio twarde kruszywo zbrojenie słabe do średniego WIERTŁO KORONOWE SEGMENT TYP T-16.1 Ø Cena Liczba Cena Promień Segment Cena segmentów Regeneracja Segment B x H x L Segment Segment , ,- S0 3,0 x 8,5 x 16 21, , , , ,- 00 3,0 x 8,5 x 16 21, , , , ,- 01 3,0 x 8,5 x 19 21, , , , ,- 02 3,0 x 8,5 x 24 21, , , , ,- 03 3,5 x 8,5 x 24 21, , , , ,- 04 3,5 x 8,5 x 24 21, , , , , , ,- 06 3,5 x 8,5 x 24 21, , , , , , , , , , ,- 08 4,0 x 8,5 x 24 21, , , , , , , , ,- 09 4,5 x 8,5 x 24 25, , , , , , , , ,- 10 5,0 x 8,5 x 20 25, , ,- WIERTŁA DO WYKONYWANIA OTWORÓW W RURACH Z BETONU CRB-16.1 Wiertła do wykonywania otworów przyłączeniowych w rurach betonowych WIERTŁO KORONOWE Ø Cena Liczba segmentów Cena Regeneracja Promień Segment SEGMENT TYP T-16.1 Segment Cena Sz x Wys x Dł Segment Segment Długość użyteczna 350, złącze 1¼ UNC-Mufa , ,- 09 4,5 x 8,5 x 24 25, Wiertła Koronowe Długość użyteczna 300, złącze 3 otworowe Stihl , ,- 09 4,5 x 8,5 x 24 25, NARZĘDZIA 13

13 Narzędzia do wiercenia: Diamentowe wiertła koronowe WIERTŁO DO PRACY NA SUCHO CTB-11 Wiertło do pracy na sucho Długość użyteczna 300, złącze1¼ UNC mufa Użycie w: mur, silikat, poroton, cegła Z systemem wiercenia na sucho CEBOR-2005 i silnikiem ręcznym DK-17 EL Ø Cena Liczba segmentów Ø Cena Liczba segmentów , , , , , , , , , , , , , , , , ,- 5 WIERTŁO DO ASFALTU CAB-02 Długość użyteczna 450, złącze 1¼ UNC- mufa Użycie: aspfalt, silikat, mur i inne ścieralne materiały WIERTŁO KORONOWE Ø Cena Liczba segmentów Promień segment SEGMENT TYP TA Segment B x H x L Cena Segment Segment , ,5 x 7 x 24 33, , ,0 x 7 x 24 36, CDS-14 OTWORNICA (LASER) Z segmentami typu Turbo, złącze M-16 gwint wewnętrzny Użycie: mur, silikat, poroton i inne materiały ścieralne Zestaw na wyposażeniu: Sześciokątny czop przyłączeniowy do standardowgo uchwytu wiertarki i wiertło centrujące Ø Segment Liczba Sz x Dł x W segmentów Cena ,5 x 7 x , ,5 x 7 x , ,5 x 7 x ,- 14

14 Narzędzia do wiercenia: Diamentowe wiertła koronowe ADAPTERY DLA OTWORNIC, ZŁĄCZE CZOP M16 Opis Cena Mocowanie SDS-Plus 57, Wiertło centrujące 6,5 mocowanie SDS-Plus (dla ) Sześciokątne nagwintowane mocowanie M16 x 100 z klinem do wybijania 28,- 43,- WIERTŁO DO PŁYTEK CFB Użycie: płytki, ceramika, rury z kamionki, szkliste materiały ogniotrwałe Złącze M-16 gwint wewnętrzny* Ø Dług.użyt. Segment Cena ,0 x , ,0 x 9,0 172, ,0 x 9,0 176, ,0 x 9,0 164, ,0 x 9,0 168, ,0 x 9,0 172, ,0 x 9,0 176, ,0 x 9,0 180, ,0 x 9,0 185, ,0 x 9,0 189, ,0 x 9,0 193, ,0 x 9,0 209, ,0 x 9,0 213, ,0 x 9,0 226, ,0 x 9,0 238, ,0 x 9,0 250, ,0 x 9,0 279, ,0 x 9,0 283, ,0 x 9,0 303,- *możliwość otrzymania innych adapterów po uzgodnieniu WYPOSAŻENIE DO WIERTEŁ CFB Urządzenie do nawiercania dla wierteł CFB z przyssawką Wiertło Ø Cena ,- Wiertła Koronowe NARZĘDZIA 15

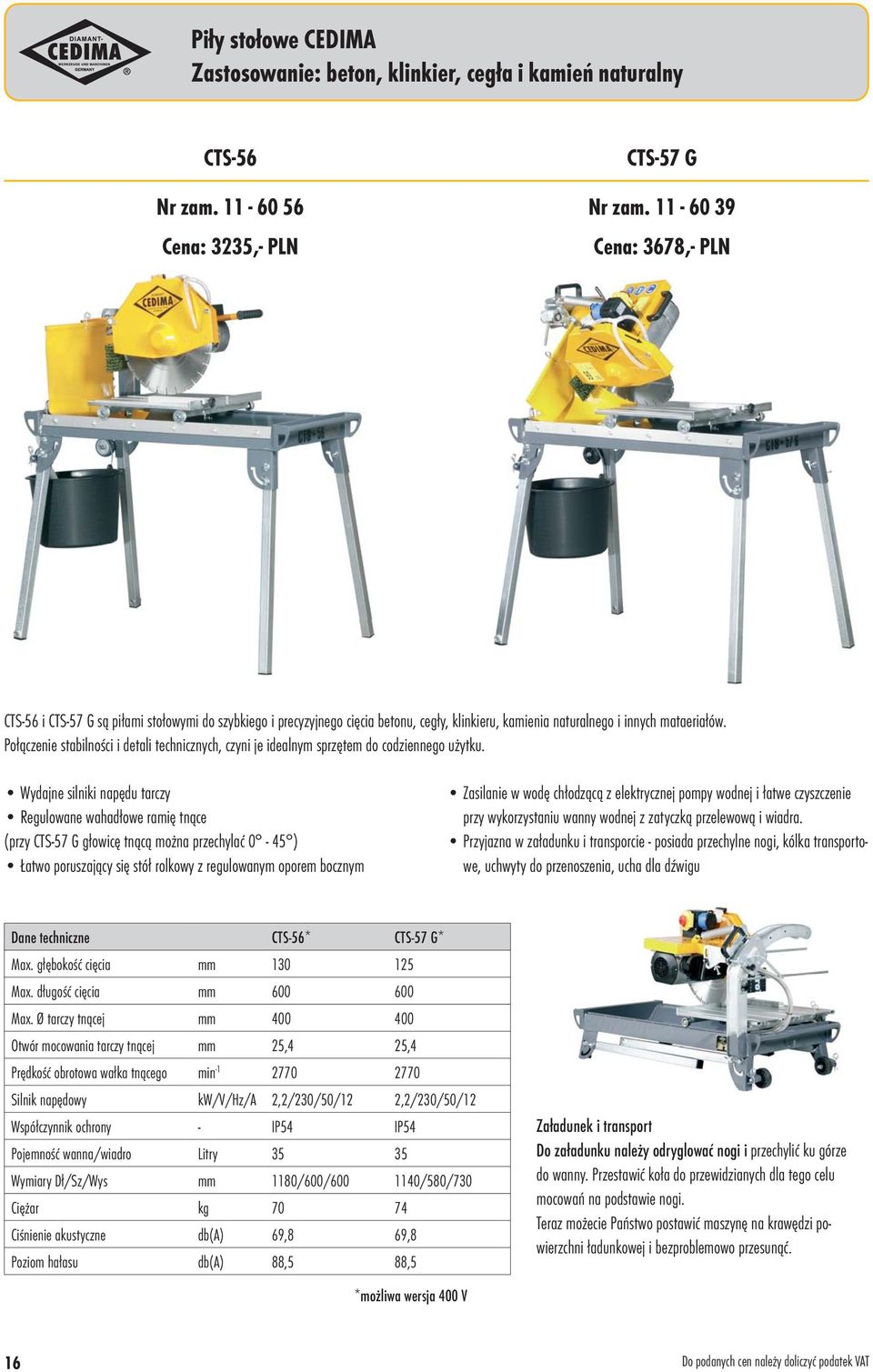

15 Piły stołowe CEDIMA Zastosowanie: beton, klinkier, cegła i kamień naturalny CTS-56 CTS-57 G Cena: 3235,- Cena: 3678,- CTS-56 i CTS-57 G są piłami stołowymi do szybkiego i precyzyjnego cięcia betonu, cegły, klinkieru, kamienia naturalnego i innych mataeriałów. Połączenie stabilności i detali technicznych, czyni je idealnym sprzętem do codziennego użytku. Wydajne silniki napędu tarczy Regulowane wahadłowe ramię tnące (przy CTS-57 G głowicę tnącą można przechylać 0-45 ) Łatwo poruszający się stół rolkowy z regulowanym oporem bocznym Zasilanie w wodę chłodzącą z elektrycznej pompy wodnej i łatwe czyszczenie przy wykorzystaniu wanny wodnej z zatyczką przelewową i wiadra. Przyjazna w załadunku i transporcie - posiada przechylne nogi, kólka transportowe, uchwyty do przenoszenia, ucha dla dźwigu Dane techniczne CTS-56* CTS-57 G* Max. głębokość cięcia Max. długość cięcia Max. Ø tarczy tnącej Otwór mocowania tarczy tnącej 25,4 25,4 Prędkość obrotowa wałka tnącego min Silnik napędowy kw/v/hz/a 2,2/230/50/12 2,2/230/50/12 Współczynnik ochrony - IP54 IP54 Pojemność wanna/wiadro Litry Wymiary Dł/Sz/Wys 1180/600/ /580/730 Ciężar kg Ciśnienie akustyczne db(a) 69,8 69,8 Poziom hałasu db(a) 88,5 88,5 Załadunek i transport Do załadunku należy odryglować nogi i przechylić ku górze do wanny. Przestawić koła do przewidzianych dla tego celu mocowań na podstawie nogi. Teraz możecie Państwo postawić maszynę na krawędzi powierzchni ładunkowej i bezproblemowo przesunąć. *możliwa wersja 400 V 16

16 Piły stołowe CEDIMA CTS (230V) Cena: 5182, (400V) Cena: 5239,- Mocne silniki napędowe 230 lub 400 V Płynnie regulowane ramię tnące z możliwością blokady położenia Łatwo poruszający się stół z podziałką i regulowanym bocznym oporem Składane nogi, uchwyty do przenoszenia po obu stronach Ucha dla dźwigu i rolki transportowe Pompa wodna w wiadrze lub wannie z zatyczką przelewową Piły Stołowe Silnik napędowy 230 V Silnik napędowy 400 V Dane techniczne CTS (230 V) CTS (400 V) Max. głębokość cięcia Max. długość cięcia Ø tarczy do max Otwór mocowania tarczy tnącej 25,4 25,4 Prędkość obrotowa wałka tnącego min Silnik napędowy kw/v/hz/a 3,0/230/50/18,4 4,0/400/50/9 Współczynnik ochrony - IP54 IP54 Pojemność wanna/wiadro Litry 35/ 20 35/20 Wymiary Dł/Sz/Wys 1180/600/ /600/600 Ciężar kg Ciśnienie akustyczne db(a) 69,8 69,8 Poziom hałasu db(a) 88,5 88,5 MASZYNY 17

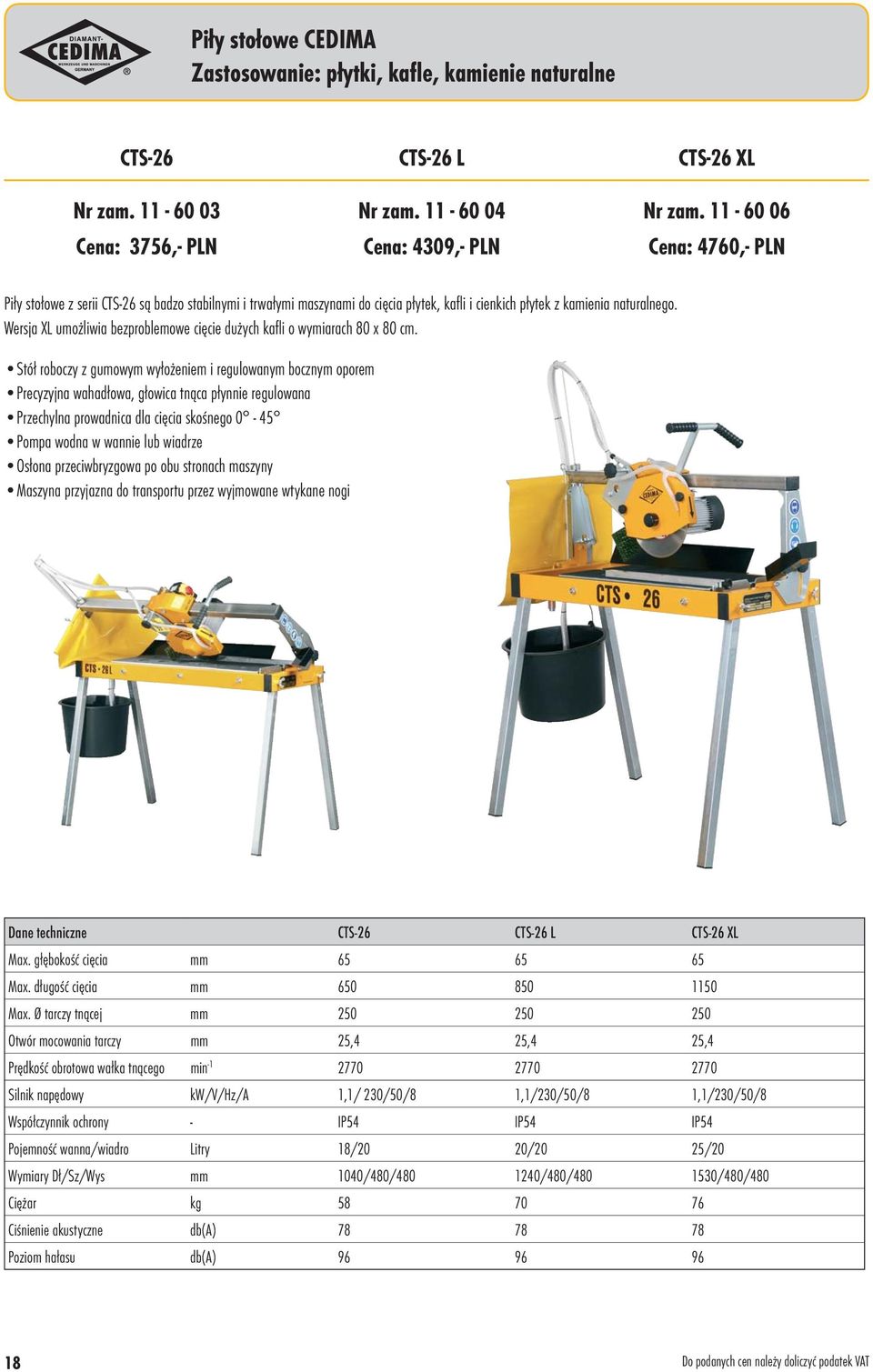

17 Piły stołowe CEDIMA Zastosowanie: płytki, kafle, kamienie naturalne CTS-26 CTS-26 L CTS-26 XL Cena: 3756,- Cena: 4309,- Cena: 4760,- Piły stołowe z serii CTS-26 są badzo stabilnymi i trwałymi maszynami do cięcia płytek, kafl i i cienkich płytek z kamienia naturalnego. Wersja XL umożliwia bezproblemowe cięcie dużych kafl i o wymiarach 80 x 80 cm. Stół roboczy z gumowym wyłożeniem i regulowanym bocznym oporem Precyzyjna wahadłowa, głowica tnąca płynnie regulowana Przechylna prowadnica dla cięcia skośnego 0-45 Pompa wodna w wannie lub wiadrze Osłona przeciwbryzgowa po obu stronach maszyny Maszyna przyjazna do transportu przez wyjmowane wtykane nogi Dane techniczne CTS-26 CTS-26 L CTS-26 XL Max. głębokość cięcia Max. długość cięcia Max. Ø tarczy tnącej Otwór mocowania tarczy 25,4 25,4 25,4 Prędkość obrotowa wałka tnącego min Silnik napędowy kw/v/hz/a 1,1/ 230/50/8 1,1/230/50/8 1,1/230/50/8 Współczynnik ochrony - IP54 IP54 IP54 Pojemność wanna/wiadro Litry 18/20 20/20 25/20 Wymiary Dł/Sz/Wys 1040/480/ /480/ /480/480 Ciężar kg Ciśnienie akustyczne db(a) Poziom hałasu db(a)

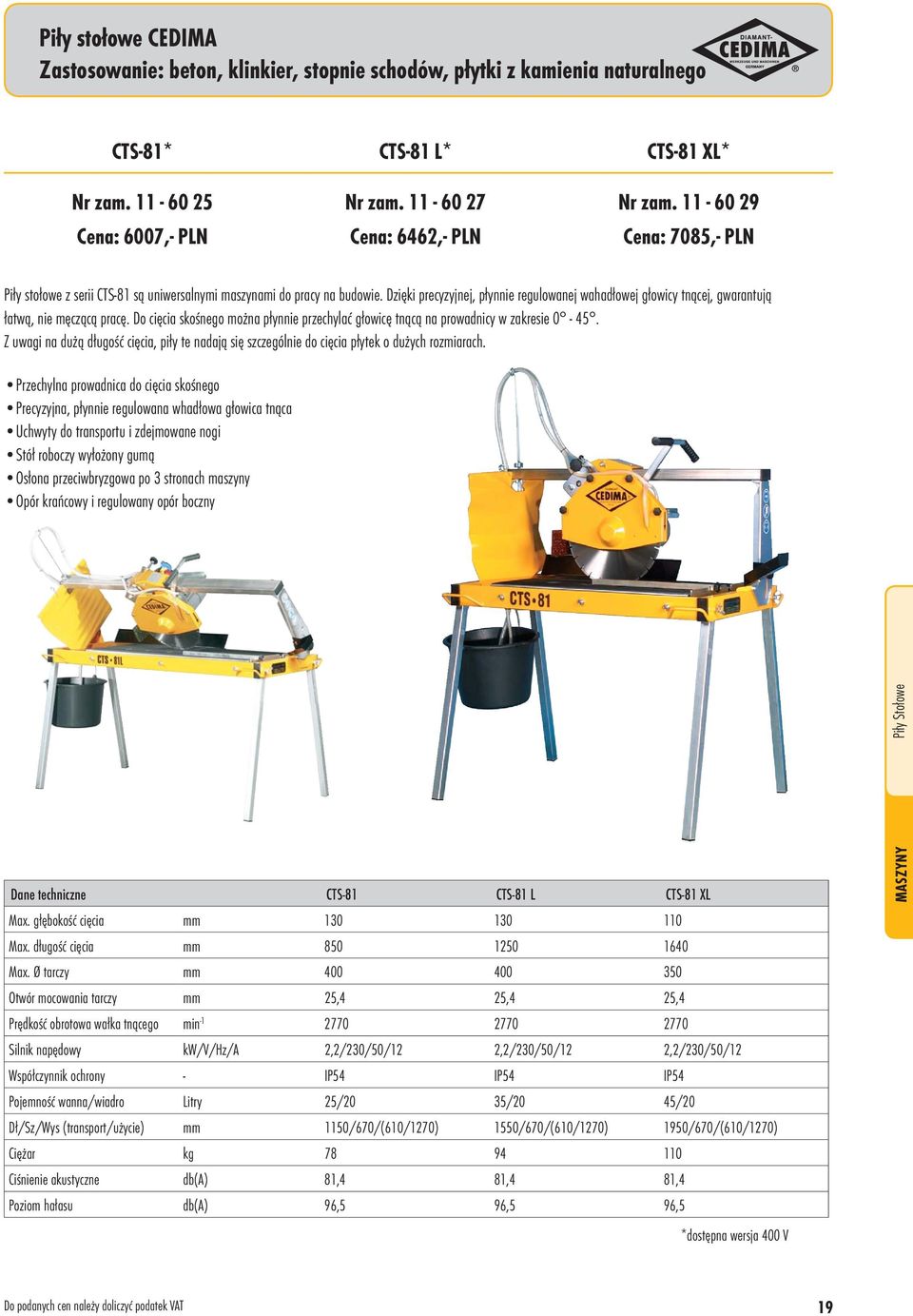

18 Piły stołowe CEDIMA Zastosowanie: beton, klinkier, stopnie schodów, płytki z kamienia naturalnego CTS-81* CTS-81 L* CTS-81 XL* Cena: 6007,- Cena: 6462,- Cena: 7085,- Piły stołowe z serii CTS-81 są uniwersalnymi maszynami do pracy na budowie. Dzięki precyzyjnej, płynnie regulowanej wahadłowej głowicy tnącej, gwarantują łatwą, nie męczącą pracę. Do cięcia skośnego można płynnie przechylać głowicę tnącą na prowadnicy w zakresie Z uwagi na dużą długość cięcia, piły te nadają się szczególnie do cięcia płytek o dużych rozmiarach. Przechylna prowadnica do cięcia skośnego Precyzyjna, płynnie regulowana whadłowa głowica tnąca Uchwyty do transportu i zdejmowane nogi Stół roboczy wyłożony gumą Osłona przeciwbryzgowa po 3 stronach maszyny Opór krańcowy i regulowany opór boczny Piły Stołowe Dane techniczne CTS-81 CTS-81 L CTS-81 XL Max. głębokość cięcia Max. długość cięcia Max. Ø tarczy Otwór mocowania tarczy 25,4 25,4 25,4 Prędkość obrotowa wałka tnącego min Silnik napędowy kw/v/hz/a 2,2/230/50/12 2,2/230/50/12 2,2/230/50/12 Współczynnik ochrony - IP54 IP54 IP54 Pojemność wanna/wiadro Litry 25/20 35/20 45/20 Dł/Sz/Wys (transport/użycie) 1150/670/(610/1270) 1550/670/(610/1270) 1950/670/(610/1270) Ciężar kg Ciśnienie akustyczne db(a) 81,4 81,4 81,4 Poziom hałasu db(a) 96,5 96,5 96,5 *dostępna wersja 400 V MASZYNY 19

19 Piła do cięcia wielkoformatowego Zastosowanie: bloczki z betonu, poroton i silikat CTS-265 CTS Cena: 11886,- Cena: 13858,- Piły wiekoformatowe służą do przecinania materiału o dużych wymiarach takiego jak beton, poroton silikat. Modele CTS-265 i CTS zostały opracowane przez CEDIMA zarówno dla rzemieślników jak i dużych fi rm budowlancych, aby szybko i dokładnie przecinać wyżej opisane materiały. CTS-265 Wydajny silnik prądu trójfazowego Wahadłowa głowica tnąca Wyjmowana wanna ze stali szlachetnej, łatwa w czyszczeniu Stół rolkowy z uchwytem do popychania Pompa wodna w wannie Osłona przeciwbryzowa Koła kierujące z hamulcem postojowym i duże koła jezdne ułatwiające transport Ucha dla dźwigu dla łatwego przemieszczania na budowie CTS Płynnie regulowana głowica z blokadą położenia Posuw głowicy tnącej przy pomocy koła ręcznego umieszczonego z boku maszyny dla komfortowej obsługi Wyjmowana wanna wodna, łatwa w czyszczeniu Koła kierujące z hamulcem postojowym Osłona przeciwbryzowa Stalowa wanna wodna Ucha dla dźwigu dla łatwego przemieszczania na budowie Dane techniczne CTS-265 CTS Max. głębokość cięcia Max. długość cięcia Max. Ø tarczy tnącej Otwór mocowania tarczy 25,4 60 Prędkość obrotowa wałka tnącego min Silnik napędowy kw/v/hz/a 5,5/400/50/12 7,5/400/50/15,3 Współczynnik ochrony - IP54 IP54 Pojemność wanny wodnej Litry Dł/Sz/Wys 1700/800/ /1100/1500 Ciężar kg Ciśnienie akustyczne db(a) Poziom hałasu db(a) 104,

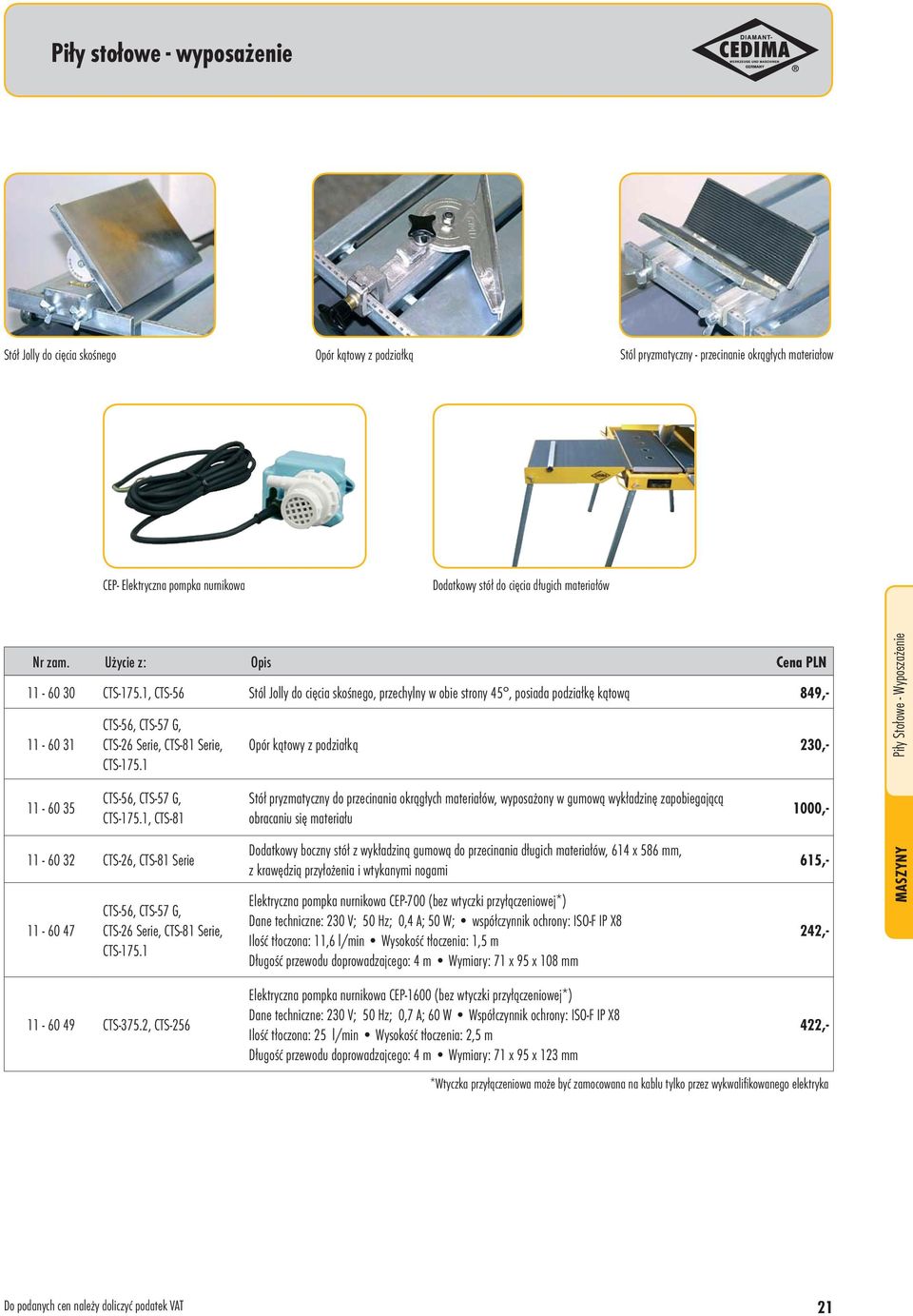

20 Piły stołowe - wyposażenie Stół Jolly do cięcia skośnego Opór kątowy z podziałką Stól pryzmatyczny - przecinanie okrągłych materiałow CEP- Elektryczna pompka nurnikowa Dodatkowy stół do cięcia długich materiałów Użycie z: Opis Cena CTS-175.1, CTS-56 Stól Jolly do cięcia skośnego, przechylny w obie strony 45, posiada podziałkę kątową 849, CTS-56, CTS-57 G, CTS-26 Serie, CTS-81 Serie, CTS Opór kątowy z podziałką 230,- Piły Stołowe - Wyposzażenie CTS-56, CTS-57 G, CTS-175.1, CTS-81 Stół pryzmatyczny do przecinania okrągłych materiałów, wyposażony w gumową wykładzinę zapobiegającą obracaniu się materiału 1000, CTS-26, CTS-81 Serie CTS-56, CTS-57 G, CTS-26 Serie, CTS-81 Serie, CTS Dodatkowy boczny stół z wykładziną gumową do przecinania długich materiałów, 614 x 586, z krawędzią przyłożenia i wtykanymi nogami Elektryczna pompka nurnikowa CEP-700 (bez wtyczki przyłączeniowej*) Dane techniczne: 230 V; 50 Hz; 0,4 A; 50 W; współczynnik ochrony: ISO-F IP X8 Ilość tłoczona: 11,6 l/min Wysokość tłoczenia: 1,5 m Długość przewodu doprowadzajcego: 4 m Wymiary: 71 x 95 x ,- 242,- MASZYNY CTS-375.2, CTS-256 Elektryczna pompka nurnikowa CEP-1600 (bez wtyczki przyłączeniowej*) Dane techniczne: 230 V; 50 Hz; 0,7 A; 60 W Współczynnik ochrony: ISO-F IP X8 Ilość tłoczona: 25 l/min Wysokość tłoczenia: 2,5 m Długość przewodu doprowadzajcego: 4 m Wymiary: 71 x 95 x ,- *Wtyczka przyłączeniowa może być zamocowana na kablu tylko przez wykwalifi kowanego elektryka 21

21 Szczeliniarki małe Silniki benzynowe lub Diesla, bez napędu posuwu CF-7.1 B CF-13 B CF-13 D Cena: 6269,- Cena: 10492,- Cena: 15916,- CF-7.1 B ze względu na swoją zwartą budowę nadaje się szczególnie do cięcia w wąskich i trudno dostępnych miejscach. Nisko umieszczony silnik pozwala na głębokie cięcie (głęb. 150 z tarczą Ø 400 ) Łatwy transport z uwagi na zwartą budowę i mały ciężar Możliwość montażu 2 zbiornika wodnego bezpośrednio nad wałkiem tnącym, co znacznie wydłuża pracę Szczeliniarki CF-13 B i CF-13 D są szczególnie przydatne do prac renowacyjnych i cięcia w nawierzchniach ulic oraz kształtowaniu krajobrazu. Dzięki małym rozmiarom i prostej obsłudze są idealne dla fi rm wypożyczajacych sprzęt budowlany. Głębokość cięcia jest regulowana kołem ręcznym, podnoszenie realizuje się na nie wymagającym obsługi wahaczu. Uchwyt dla operatora wyłożono gumą, co zmniejsza wibracje. Zasilanie wodne następuje z dużego zbiornika wodnego lub z ciśnieniowej sieci wodnej. Nowoczesny cyklonowy fi ltr powietrza dla długich przedziałów czasowych Duży zbiornik wodny z ergonomicznym zagłębieniem na uchwyt Ucha dla dźwigu do załadunku Wysuwany uchwyt transportowy do ręcznego przestawiania maszyny Regulowany wskaźnik głębokości cięcia i hamulec postojowy Dane techniczne CF-7.1 B CF-13 B CF-13 D Max. głębokość cięcia Ø tarczy tnącej od - do Otwór mocowania tarczy 25,4 25,4 25,4 Mocowanie tarczy na maszynie Strona lewa prawa prawa Max. szerokość mocowania Prędkość obrotowa wałka tnącego min Moc silnika kw 4,85 9,6 / 8,2 4,6 Typ silnika Benzyna Honda GX-200 Honda GX Typ silnika Diesel - - Hatz 1B30 Rozruch silnika - Starter powrotny Starter powrotny Starter powrotny Regulacja głębokości cięcia - Dźwignia przechylna Koło ręczne Koło ręczne Posuw - Ręczny Ręczny Ręczny Zbiornik wodny pojemność l Wymiary Dł/Sz/Wys 1050/520/ /520/ /520/870 Ciężar kg Ciśnienie akustyczne db (A) 85, ,5 Poziom hałasu db (A)

22 Szczeliniarki małe CF-1010 B CF-1010 D Cena: 14457,- Cena: 20492,- Szczeliniarki CF-1010 B i CF-1010 D mimo swoich małych rozmiarów są w stanie wykonywać cięcie do głębokości do 200. Ekstremalnie niskie umieszczenie silnika napędowego powoduje obniżenie środka ciężkości maszyny. W wyniku tego uzyskuje się szczególnie dużą odporność maszyny na wywrócenie. Głębokość cięcia 200 z tarczą Ø 500 Wysoki komfort jazdy przez duże koła jezdne (Ø 200 ) Duża odporność na wywrócenie - niski punkt ciężkości Zdejmowany zbiornik wodny z dużym otworem wlewu Zbiornik wodny można przechylić na bok do napełnienia paliwa Honda GX- 390 z wziernikiem oleju i fi ltrem cyklonowym (CF-1010 B) Duże koło ręczne do precyzyjnej regulacji głębokości cięcia Mocowanie tarczy po prawej lub lewej stronie maszyny Komfortowy montaż tarczy przez podniesienie osłony tarczy Ergonomicznie ukształtowany, wysuwany do góry, wolny od wibracji uchwyt użytkownika Szczeliniarki Dane techniczne CF-1010 B CF-1010 D Max. głębokość cięcia Max. Ø tarczy tnącej Otwór mocowania tarczy 25,4 25,4 Mocowanie tarczy na maszynie Strona prawa lub lewa prawa lub lewa Max. szerokość mocowania Prędkość obrotowa wałka tnącego min Moc silnika kw 9,6 / 8,2 7,3 Typ silnika Benzyna Honda GX Typ silnika Diesel - Hatz 1B40 Rozruch silnika - starter powrotny starter powrotny Regulacja głębokości cięcia - koło ręczne koło ręczne Posuw - ręczny ręczny Zbiornik wodny pojemność l Wymiary Dł/Sz/Wys 1204/560/ /560/890 Ciężar kg Ciśnienie akustyczne db (A) 92,2 96,6 Poziom hałasu db (A) 107,4 114,5 MASZYNY 23

23 Szczeliniarki średnie z hydrostatycznym napędem posuwu, silniki benzynowe i Diesla CF-2015 B CF-2011 DE CF-2116 D Cena: 35030,- Cena: 42533,- Cena: 56756,- Szczeliniarki serii 2000 są wyposażone w hydrostatyczny napęd jazdy. Umożliwia on równomierny posuw maszyny, odciążając operatora. Użycie dużego zbiornika wodnego (35 l) i oszczędny układ doprowadzenia wody do tarczy przez wałek tnący (CF-2015 B, CF-2011 DE) zapewnia długą nieprzerwaną pracę. Hydrostatyczny napęd jazdy Wysuwane i przechylane ku górze uchwyty Doprowadzenie wody przez wałek tnący (CF-2015 B, CF-2011 DE) Duży zbiornik wodny Regulowany wskaźnik głębokości cięcia Podnoszenie tarczy przy pomocy wahacza Dane techniczne CF-2015 B CF-2011 DE CF-2116 D Max. głębokość cięcia Max. Ø tarczy tnącej Otwór mocowania tarczy 25,4 25,4 25,4 Mocowanie tarczy na maszynie Strona prawa lub lewa prawa lub lewa prawa lub lewa Max. szerokość mocowania Prędkość obrotowa wałka min Moc silnika kw 15,5 / 13, ,4 Typ silnika Benzyna Honda GX Typ silnika Diesel - Hatz 1D81 Hatz 2G40 Rozruch silnika - elektryczny elektryczny elektryczny Regulacja głębokości cięcia - korba ręczna korba ręczna elektrohydrauliczna Posuw - hydrostatyczny hydrostatyczny hydrostatyczny Zbiornik wodny pojemnośc l (mit Wasserpumpe) Wymiary Dł/Sz/Wys 1700/750/ /750/ /750/1050 Ciężar kg Ciśnienie akustyczne db (A) 89, Poziom hałasu db (A)

24 Szczeliniarki z napędem elektrycznym bez napędu posuwu CF-22 E CF-13 E CF-13 E-TR Cena: 19840,- Cena: 11263,- Cena: 13038,- Elektrycznie napędzane szczeliniarki nadają się do pracy w zamkniętych pomieszczeniach, gdzie według norm dotyczących emisji spalin i hałasu, nie mogą być stosowane żadne maszyny z silnikami spalinowymi. Sposób budowy małych szczeliniarek elektrycznych czyni je idealnymi maszynami do użycia w trudno dostępnych miejscach a także łatwymi w transporcie. Modułowa budowa CF-22 E pozwala na złożenie jej bezpośrednio na miejscu użycia. CF-22 E Duża głębokość cięcia mimo małych wymiarów Budowa z 3 rozkładanych do transportu modułów (Rama: 30 kg, Wahacz: 60 kg, Osłona tarczy: 20 kg) CF-13 E Mała szczeliniarka do prac renowacyjnych szczególnie w halach Mocny silnik napędowy 7,5 kw Ucha dla dźwigu do załadunku Wyciągany uchwyt transportowy do przestawiania maszyny ręką Regulowany wskaźnik głębokości cięcia i hamulec postojowy CF-13 E-TR Wariant maszyny CF-13 E specjalnie zmodyfi kowany do cięcia na sucho. Jest idealną maszyną do cięcia w zakresach gdzie schładzanie tarczy diamentowej wodą jest niedopuszczalne lub nie jest możliwe. Tarcza pracuje w przeciwbiegu. Rozdrobniony materiał jest wyrzucany z przodu rzazu i odsysany przez osłonę. Wymagany jest odkurzacz o zdolności odsysającej, co najmniej 250 m³/h i powierzchni fi ltra 1,5 m² (nie ma go jako części składowej w ofercie CEDIMA) Szczeliniarki Dane techniczne CF-22 E CF-13 E CF-13 E-TR Max. głębokość cięcia Max. Ø tarczy tnącej Otwór mocowania tarczy 25,4 25,4 25,4 Mocowanie tarczy na maszynie Strona prawa lub lewa prawa prawa Max. szerokość mocowania Prędkość obrotowa wałka min Moc silnika kw 7,5 7,5 7,5 Napięcie V/Hz 400/50 400/50 400/50 Prąd A Współczynnik ochrony - IP54 IP54 IP54 Regulacja głębokości cięcia - korba ręczna korba ręczna korba ręczna Posuw - ręczny ręczny ręczny Wymiary Dł/Sz/Wys 1350/660/ /520/ /520/870 Ciężar kg Ciśnienie akustyczne db (A) Poziom hałasu db (A) MASZYNY 25

25 Szczeliniarka z napędem elektrycznym z hydrostatycznym napędem posuwu CF-2015 E Cena: 50073,- Zwarta budowa, duża głębokość cięcia Podnoszona osłona tarczy dla cięcia po ścianie Oddzielnie wyłączany napęd wałka tnącego do przejazdu maszyny na miejsce użycia Oszczędne doprowadzenie wody przez kołnierz tarczy Awaryjne podnoszenie tarczy tnącej za pomocą ręcznej pompy hydraulicznej Dane techniczne CF-2015 E Max. głębokość cięcia 350 Ø tarczy tnącej 900 Otwór mocowania tarczy 25,4 Mocowanie tarczy na maszynie Strona prawa lub leewa Max. szerokość mocowania 20 Prędkość obrotowa wałka tnącego min Moc silnika kw 15 Napięcie V/Hz 400/50 Prąd A 32 Współczynnik ochrony - IP54 Regulacja głębokości cięcia - elektrohydrauliczna Posuw - hydrostatyczny Wymiary Dł/Sz/Wys 1700/750/1050 Ciężar kg 342 Ciśnienie akustyczne db (A) 86 Poziom hałasu db (A)

26 Technika wierceń rdzeniowych: Wiertnice WIERTNICA H-150 Gotowa do użycia z pozycjami 1, 2 lub 1,3 Lekka, poręczna kolumna z aluminium ze zintegrowaną listwą zębatą o całkowitym ciężarze tylko 8 kg Prowadzenie sanek przez regulowane elementy ślizgowe Płynnie regulowany przegub do 45 Wskaźnik środka otworu Uchwyt transportowy na wierzchołku kolumny Płyta montażowa dla silników z mocowaniem szyjkowym zintegrowana na sankach Płyta próżniowa zintegrowana w podstawie kolumny Uszczelka próżniowa i złącze Wiertnice MASZYNY Poz. Opis Cena Statyw H-150 z sankami i podstawa z odlewu AL, skok , C-BMH-152/3 4022, EM-1800/162-MS-EL 2243, DS Zestaw dybli do kotwienia statywu 148, VPU-206 Pompa próżniowa, 230 V, 100 l/min 3374,- Dane techniczne statywu Max. Ø wiertła 150 Max. skok posuwu 580 Wiercenie skośne płynne do 45 Pierścień zbierający wodę 131 Ciężar 8 kg 27

27 Technika wierceń rdzeniowych: Wiertnice WIERTNICA H-250 Gotowa do pracy składa się z: Poz. 1, 6, 8 lub 1, 5, 8 lub 1,7,3 lub 1, 2, 7 H-250 z płytą montażową Typ C i silnikiem C-BMS-200/3 Poz. Nr. zam. Opis Cena Statyw H-250 z sankami i podstawą (odlew Al), skok , C-BMH-152/3 4022, DK-17-EL 5937, C-BMS-300/3 6474, C-BMS-200/3 5080, DK-32-EL 7105, Płyta montażowa Typ B dla silników z mocowaniem szyjkowym , Płyta montażowa Typ C dla silników innych 344, DS Zestaw dybli do mocowania statywu 148, Rozpora do szybkiego mocowania 816, VPU Pompa próżniowa (230 V, 100 l/min) 3374, Zestaw próżniowy dla H , WSR - Pierścień zbierający wodę dla wierteł do Ø , Uszczelka do pierścienia zbierającego wodę w różnych Ø 33,- Lekka, zwarta wersja wykonania z AL Max. skok posuwu 650, max. Ø wiertła 250 Podstawa ze zintegrowanym przegubem skośnego wiercenia 0-45 Mocowanie dyblem lub próżniowe Sanki z dużymi regulowanymi szczękami ślizgowymi z tworzywa Podpora z ergonomicznym uchwytem Posuw po listwie zębatej Duże pokrętło krzyżowe, wtykane po obu stronach sanek Wymiana silnika nie wymaga narzędzi - płyta montażowa jaskółczy ogon Ciężar statywu ok. 17 kg Maksymalne Ø wiertła dla statywu z różnymi silnikami Silnik Max. Ø wiertła z Typ Max. Ø wiertła -- Płyta mont. Typ B Płyta mont. Typ C C-BMH-152/3 152 (250*) 152 (250*) - C-BMS-200/ C-BMS-300/ DK-17 EL 160 (200*) 160 (200*) - DK-32-EL * w materiale ścieralnym. Uwaga! Max. Ø wiertła dla mocowania próżniowego 160 H-250 z płytą montażową Typ B i silnikiem DK-17-EL 28

28 Technika wierceń rdzeniowych: Wiertnice WIERTNICA P-1500 Gotowa do pracy składa się z: Poz. 1, 2, 6 lub 1, 3, 6 lub 1, 4, 6 lub 1, 5, 7 Wiertło Ø bis 151 (201 *) Odporna na skręcanie kolumna ze stali szlachetnej 45 x 45 Wysoko stabilne o małych wymiarach sanki z aluminium Sanki można zdjąć z kolumny od góry Prowadzenie sanek na 8 uszczelnionych, wysokiej jakości łożyskach (4 z przodu i z tyłu) Regulacja przez mimośrodowy wałek łożysk Boczne prowadzenie sanek po szerokiej łatwej w regulacji mosiężnej powierzchni tocznej Ergonomiczny uchwyt w pobliżu punktu ciężkości Montaż silnika na płycie montażowej lub bezpośrednio na sankach (Śruby i wpust pasowany do montażu bezpośredniego znajdują się na sankach) Ciężar tylko ok. 13 kg P-1500 płyta B i silnik DK-17-EL * z zamocowaną podporą teleskopową Maksymalna Ø wiertła dla statywu z różnymi silnikami Poz. Opis Cena Kolumna przechylna P-1500 z sankami, w stalowej podstawie, skok , EM-1800/162-MS-EL 2243, C-BMH-152/3 4022, DK-17-EL 5937, C-BMS-200/3 5080, Płyta montażowa Typ B dla silników z mocowaniem szyjkowym , Płyta montażowa Typ C dla innych silników elektrycznych 344, Podpora teleskopowa Ø wiertła ponad , Rozpora do szybkiego mocowania 816, DS zestaw dybli do mocowania statywu 148, VP Płyta próżniowa 1271, VPU Pompa próżniowa (230 V, 100 l/min) 3374, WSR - Pierścień zbierający wodę dla wierteł do Ø , Uszczelka do pierścienia zbierającego wodę w różnych Ø 33,- Typ Silnik Max. Ø wiertła z: max. Ø wiertła - - Płyta mont. Typ B Płyta mont. Typ C EM-1800/162-MS-EL C-BMH-152/3 152 (250*) 152 (200*) - DK-17 EL 160 (200*) 160 (200*) - C-BMS-200/ * w materiale ścieralnym Sanki do montażu z płytą B/C Sanki do montażu bez płyty B/C Wiertnice MASZYNY 29

29 Technika wierceń rdzeniowych: Wiertnice WIERTNICE SERII P-3000 Gotowa do pracy składa się z: Poz. 1, 2, 4, 7 lub 1, 2, 5, 7 lub 1, 2, 6, 7 Wiertło Ø do 300 (400 *) Odporna na skręcanie kolumna ze stali szlachetnej 50 x 50 Szeroka, wysokiej jakości listwa zębata Długie sanki dla większej stabilności i preczyzji podczas cięcia Prowadzenie sanek na uszczelnionych, wysokiej jakości łożyskach i pozwalających na łatwą regulację ślizgach mosiężnych Zintegrowany przegub przechylny do 45 z podziałką i blokadą przy położeniu 90 Śruby podstawy ze stali szlachetnej z wymiennymi nagwintowanymi wkładami z mosiądzu Zintegrowany posuw precyzyjny (1:3) i 4-ramienne pokrętło Ciężar wersja P-3000 UNI ok. 14,5 kg, wersja P-3000 PROFI ca. 17,0 kg * z zamocowaną podporą teleskokpową Poz. Opis Cena Kolumna z sankami bez podstawy, zintegrowany posuw precyzyjny, skok posuwu ,- 1a Kolumna bez sanek i podstawy, skok posuwu ,- 1b Sanki ze zintegrowanym posuwem precyzyjnym 2300, Stalowa podstawa z przegubem przechylnym wersja UNI 1193, Stalowa podstawa z przegubem obrotowym i przechylnym wersja PROFI 1718, C-BMS-200/3 5080, DK-32-EL 7105, C-BMS-300/3 6474, Płyta montażowa silnika Typ C 344, Płyta dystansowa dla zwiększenia zakresu wiercenia o Ø 120 (grubość 60 ) 332,- 9a Podpora teleskopowa dla kolumny 610, Ø wiertła ponad ,- 9b Podpora teleskopowa dla kolumny 1610, Ø wiertła ponad , DS Zestaw dybli do mocowania statywu 353, Rozpora do szybkiego mocowania 816,- 30 Maksymalna Ø wiertła dla statywu z różnymi silnikami Statyw P-3000 UNI P-3000 PROFI Typ Silnik max. Ø wiertła z: max. Ø wiertła Silnik - - Płyta mont. Typ C Płyta Typ C i płyta dystansowa C-BMS-200/ DK-32-EL C-BMS-300/ C-BMS-200/ DK-32-EL C-BMS-300/

30 Technika wierceń rdzeniowych: Wiertnice SYSTEM DO WIERCENIA NA SUCHO CEBOR-2005, MOCOWANIE WIERTŁA 1¼ UNC Duża głębok. wiercenia (dł.użyteczna wiertła + 80 ) Łatwa obsługa przez krótką budowę systemu Ze złączami dla wszystkich dostępnych silników Prosty, bezawaryjny rotor ssący CEDIMA-System do wiercenia na sucho CEBOR-2005 służy do wykonywania wierceń rdzeniowych ręcznie prowadzoną maszyną z odsysaniem odkurzaczem. CEBOR-2005 pozwala wykonywać otwory instalacyjne jak również otwory dla puszek gniazd wtykowych czy rozdzielaczy. Po włączeniu odkurzacza skrawany materiał zostaje odessany a jednocześnie schłodzone wiertło. Poz. Opis Cena CEBOR-2005 rotor ssący M18 x 2,5 mufa 558, CEBOR-2005 rotor ssący 1¼ UNC-mufa 558, CEBOR-2005 rotor ssący R ½ czop 558, CEBOR-2005 rotor ssący ⅝ UNC-mufa 558, EM-1800/162-MS-EL 2243, C-BMH-152/3 4022, Wiertło centrujące dla wiertła koronowego CTB-11, długość użyteczna , Wiertło wymienne Pos. 8 17, Pierścień do łatwego luzowania wiertła dla wrzeciona 1¼ UNC 205, przedłużka wiertła z aluminium 1¼ UNC; Ø , przedłużka wiertła z aluminium mit 1¼ UNC; Ø ,- R½ Czop M18 x 2,5 Mufa 1¼ UNC-Mufa Wiertnice MASZYNY ⅝ UNC-Mufa Wiertło centrujące dla CTB-11; Dł. użyt. 300 Przedłużka wiertła z aluminium 31

31 Technika wierceń rdzeniowych: Wiertnice WIERTNICA DO WIERCENIA W RURACH ROBO-351 Wiertnica do wykonywania otwórów przyłączeniowych w rurach betonowych lub pobierania próbek z nawierzchni jezdni Max. Ø wiertła 350 Przechylny statyw do 45 do wykonywania skośnych otworów przyłączeniowych Z silnikiem benzynowym i hydronetką, niezależna od zasilania przewodami, gotowa do użytku w każdych warunkach Różne możliwości zamocowania Ciężar statywu ok. 19,0 kg Poz. Opis Cena ROBO Statyw z sankami, skok , FS Silnik benzynowy Stihl z przekładnią i głowicą płuczącą, 2,8 kw, 4 m wąż wydechu, max. Ø wiertła , C-BMS-300/3 6474, Płyta montażowa Typ I dla silników elektrycznych 947, Zestaw = 2 Szt. Taśmy mocujące z zapadką, długość 4 m 283, Ciśnieniowy zbiornik wodny (hydronetka) 10 litrów z wężem 5 m 705, BR Rama podłogowa z 2 gwoździami ziemnymi 775, SP Zestaw = 2 Szt. podesty do stania z kołami transportowymi 1328, Prowadnica rolkowa 899,- Podesty do stania Płyta montażowa Typ I Rama podłogowa z gwoździami 32

32 Technika wierceń rdzeniowych: Wyposażenie Poz. Użycie z: Opis Cena Wszystkie statywy oprócz ROBO-351 DS-350; Zestaw dybli dla wierteł do Ø , Wszystkie statywy oprócz ROBO-351 Płyta montażowa silnika Typ B dla silników z mocowaniem szyjkowym , Wszystkie statywy oprócz ROBO-351 Płyta montażowa silnika Typ C dla silników elektrycznych 344, ROBO-351 Płyta montażowa silnika Typ I dla silników elektrycznych 947, Wszystkie statywy oprócz ROBO-351 Płyta dystansowa dla zwiększenia zakresu wiercenia o Ø 120 (grubość 60 ) 332, Złącze silnika 1¼ UNC czop Pierścień do łatwego luzowania wiertła z wrzeciona napędowego silnika 205, Silniki ze złączem wodnym Hydronetka 10 l z wężem 5 m 705, Wszystkie statywy oprócz ROBO-351 Rozpora do szybkiego mocowania 816, Wszystkie statywy oprócz ROBO-351 WSR; Pierścień zbierający wodę z uchwytem, dla wierteł do Ø , Pierścień zbierający wodę ( ) Uszczelka do pierścienia zbierającego wodę (Wymagane podanie średnicy wiertła) 33, DK-17 Teleskopowa pomoc do nawiercania, długość użyteczna ,- Przedłużki wierteł 11a Złącze 1¼ UNC Silnik/Wiertło 200 przedłużka wiertła ze stali 1¼ UNC; Ø ,- 11b Złącze 1¼ UNC Silnik/Wiertło 300 przedłużka wiertła ze stali 1¼ UNC; Ø ,- 11c Złącze 1¼ UNC Silnik/Wiertło 500 przedłużka wiertła ze stali 1¼ UNC; Ø , Złącze R½ UNC Silnik/Wiertło 300 przedłużka wiertła ze stali R½ ; Ø ,- Wiertnice Zubehör - Wyposażenie MASZYNY Adaptery połączeniowe Złącze silnika R½ czop Przejście silnik R½ Czop na wiertło 1¼ UNC mufa 94, Złącze silnika 1¼ UNC mufa Przejście silnik 1¼ UNC mufa na wiertło R½ czop 94,- Dalsze adaptery na zapytanie Wyposażenie do regeneracji wierteł koronowych Zestaw magnesów do lutowania 16 Szt.) w drewnianym pudełku 2911, prętów lutu srebrnego Ø 1 do lutowania segmentów diamentowych Cena na zapytanie Magnes do lutowania dla 0,5; 0,75; 1,0; 1,25 221, opakowanie topnika (0,5 kg) 139,- 33

33 Technika wierceń rdzeniowych: Wiertnice SILNIKI ELEKTRYCZNE Silnik wiertnicy EM-1800/162-MS-EL tylko wiercenie na sucho C-BMH-152/3 DK-17 EL Cena 2243,- 4022,- 5937,- Ø wiertła od-do * (250*) (200*) Prędkość obrotowa min /1280/ /1200/2520 Moc silnika kw 1,8 2,0 2,0 Napięcie V/Hz 230/50 230/50 230/50 Gwint złącza M18x2,5 R½ +1¼ UNC R½ +1¼ UNC Dł/Sz/Wys 200/120/ /120/ /100/425 Ciężar kg 4,6 6,8 6,3 * w materiale ścieralnym Silnik wiertnicy C-BMS-200/3 DK-32-EL C-BMS-300/ Cena 5080,- 7105,- 6474,- Ø wiertła od-do Prędkość obrotowa min /920/ /480/ /500/935 Moc silnika kw 2,2 3,2 3,0 Napięcie V/Hz 230/50 230/50 230/50 Gwint złącza R½ +1¼ UNC 1¼ UNC 11/4 UNC Dł/Sz/Wys 120/110/ /110/ /130/482 Ciężar kg 7,3 11,9 12,2 SILNIK BENZYNOWY DLA WIERTNIC Silnik FS Cena 12505,- Ø wiertła od-do Prędkość obrot. min Moc silnika kw 2,8 Złącze dla wiertła 1¼ UNC Dł/Sz/Wys 330/370/480 Ciężar kg 21 34

34 Maszyny specjalne ELEKTRYCZNA MASZYNA RĘCZNA SM-410 Elektryczna maszyna ręczna SM-410 nadaje się do wykonywania cięcia w betonie i murze. Posiada prowadzenie na rolkach, ułatwiające wykonanie długiego i prostego rzazu. Odstęp rolek wynosi 100, co umożliwia zamocowanie na ścianie łaty drewnianej jako prowadnicy i prowadzenie po niej maszyny. Chłodzony powietrzem silnik napędowy i jest chroniony wielofunkcyjną elektroniką przed przeciążeniami. Chłodzenie tarczy diamentowej odbywa się wodą, doprowadzaną przez regulowane złącze wodne Cena 6441,- Max. głębokość cięcia 158 Max. Ø tarczy tnącej 400 Otwór mocowania tarczy 25,4 Prędkość obrotowa min Silnik elektryczny kw/v/hz/a 3,0/230/50/14 Wyłącznik PRCD - ja Wymiary Dł/Sz/Wys 320/435/420 Ciężar kg 12,5 MASZYNY Maszyny Specjalne 35
