PROJEKT ARCH.-BUD. MODERNIZACJI WEJŚCIA GŁÓWNEGO I PRZESTRZENI KOMUNIKACYJNYCH

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT ARCH.-BUD. MODERNIZACJI WEJŚCIA GŁÓWNEGO I PRZESTRZENI KOMUNIKACYJNYCH"

Mateusz Pawlak
8 lat temu
Przeglądów:

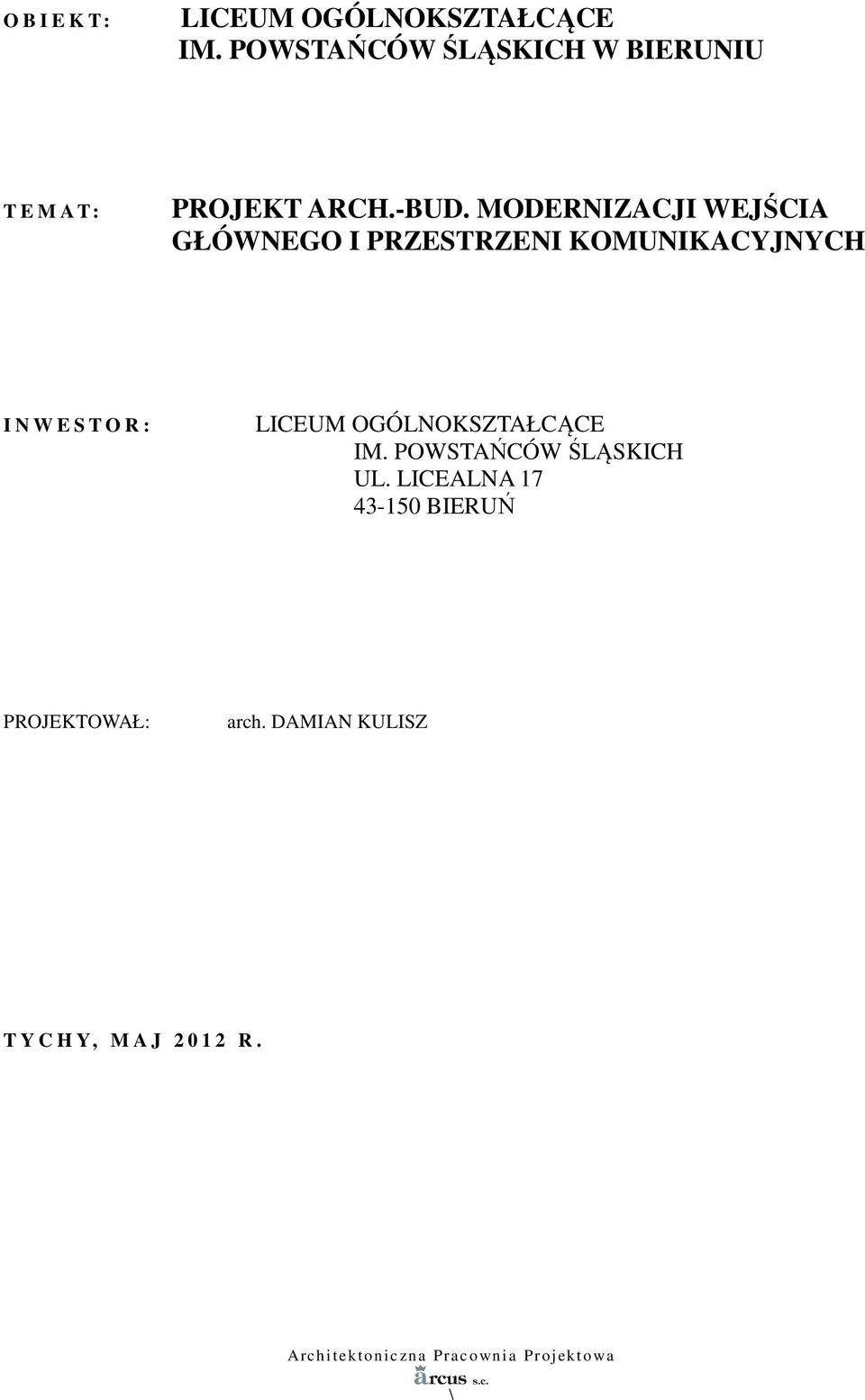

1 O B I E K T: LICEUM OGÓLNOKSZTAŁCĄCE IM. POWSTAŃCÓW ŚLĄSKICH W BIERUNIU T E M A T: PROJEKT ARCH.-BUD. MODERNIZACJI WEJŚCIA GŁÓWNEGO I PRZESTRZENI KOMUNIKACYJNYCH I N W E S T O R : LICEUM OGÓLNOKSZTAŁCĄCE IM. POWSTAŃCÓW ŚLĄSKICH UL. LICEALNA BIERUŃ PROJEKTOWAŁ: arch. DAMIAN KULISZ T Y C H Y, M A J R. Architek t on i c zn a Prac o wn i a Pr oj ek t o wa \

MODERNIZACJI WEJŚCIA GŁÓWNEGO I PRZESTRZENI KOMUNIKACYJNYCH I N W E S T O R : LICEUM

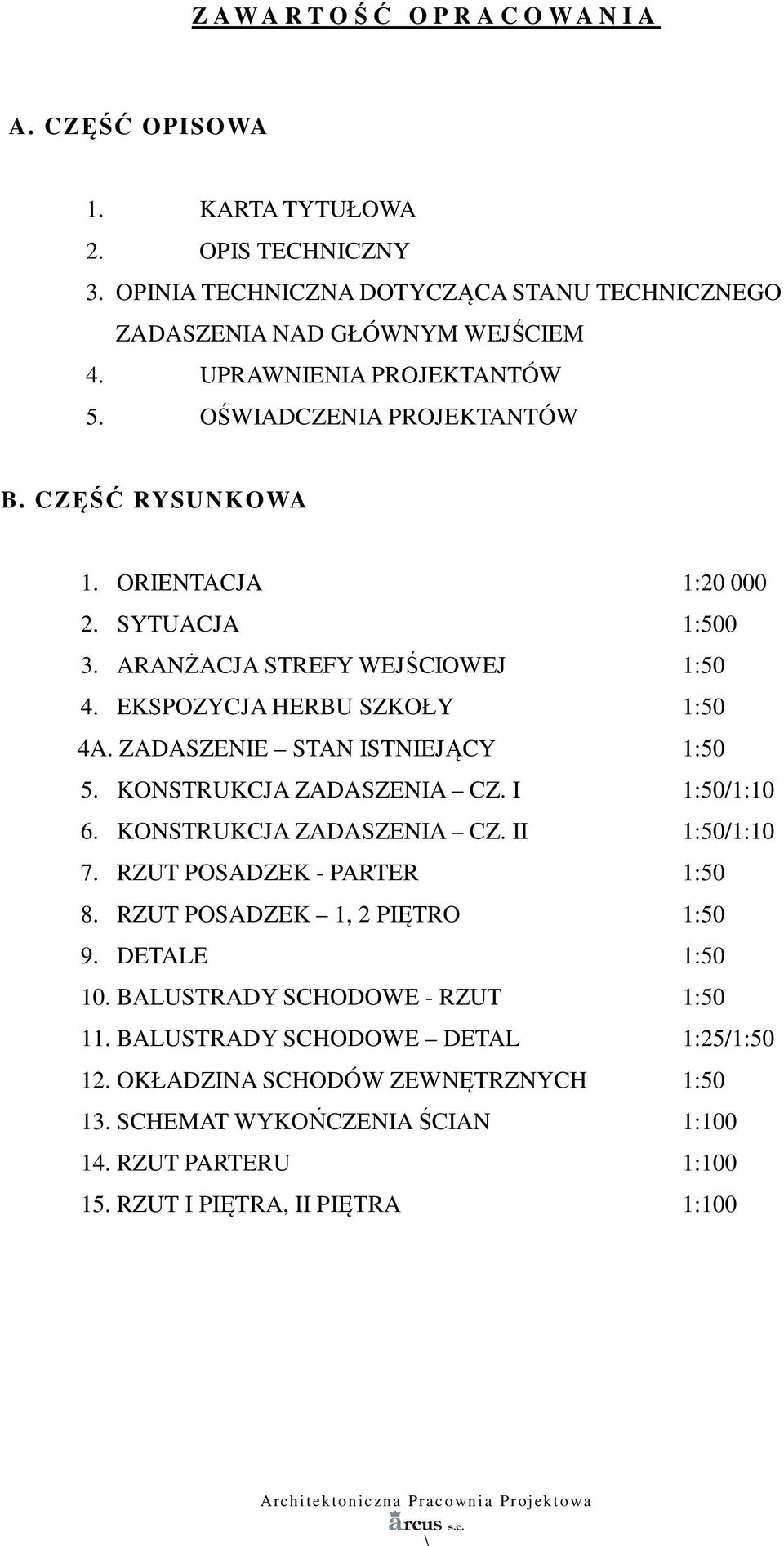

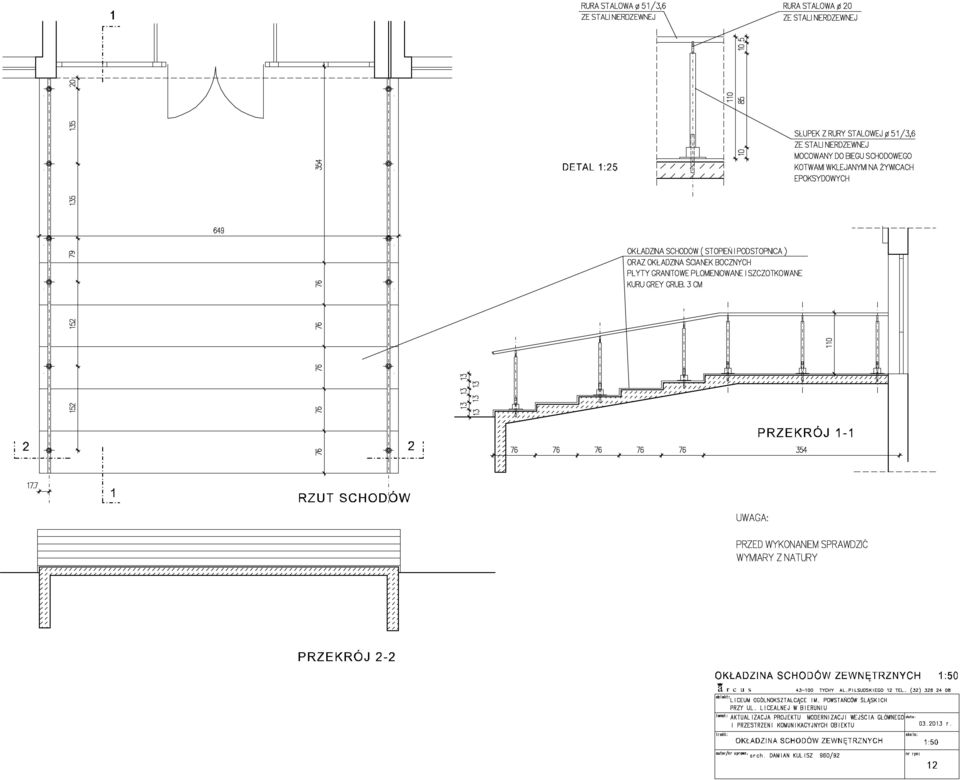

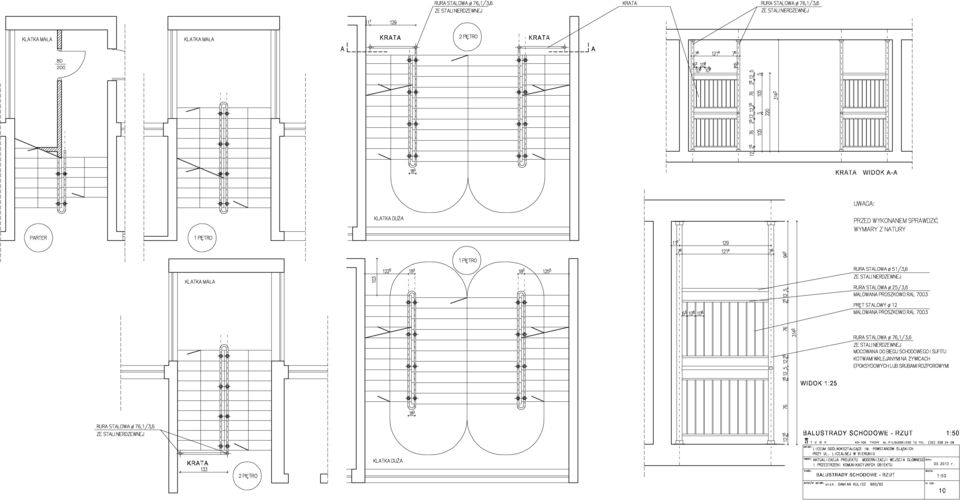

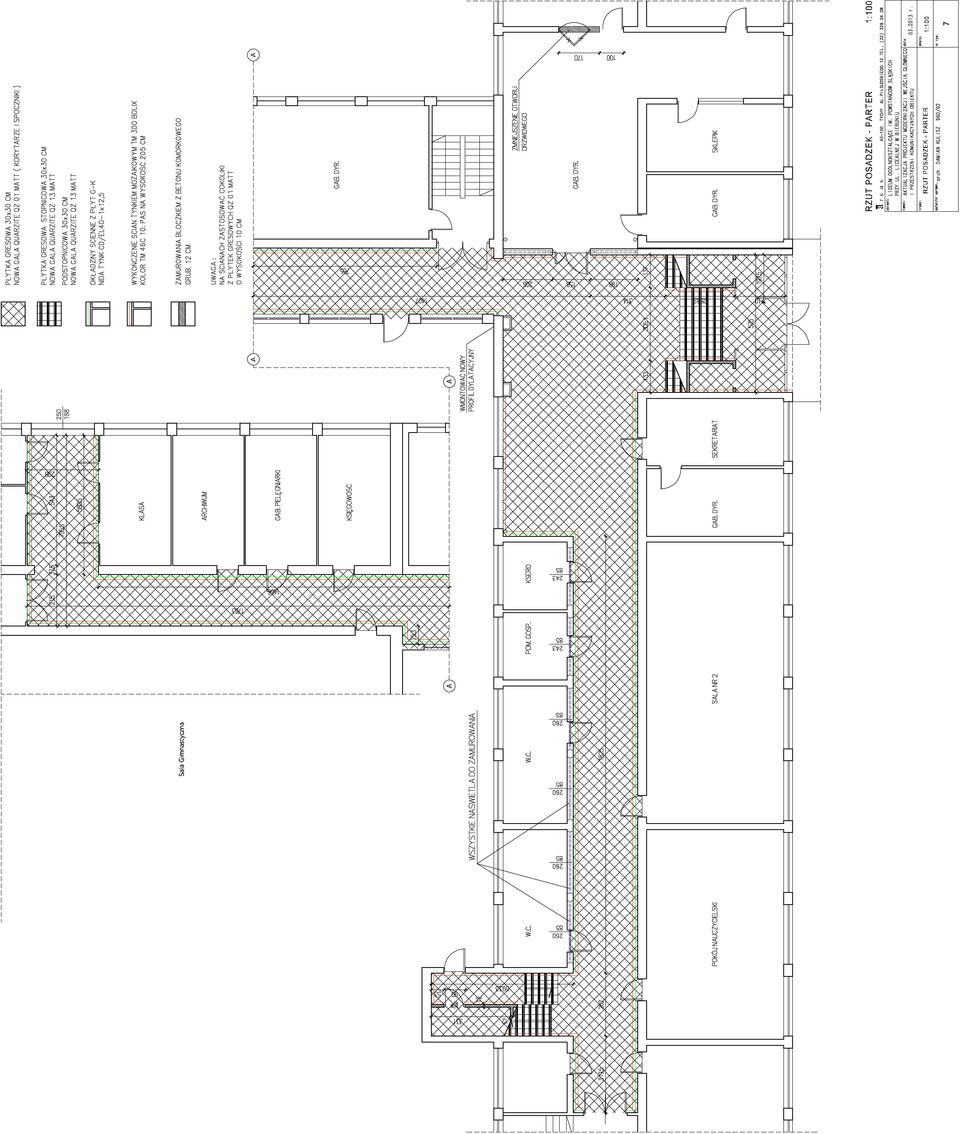

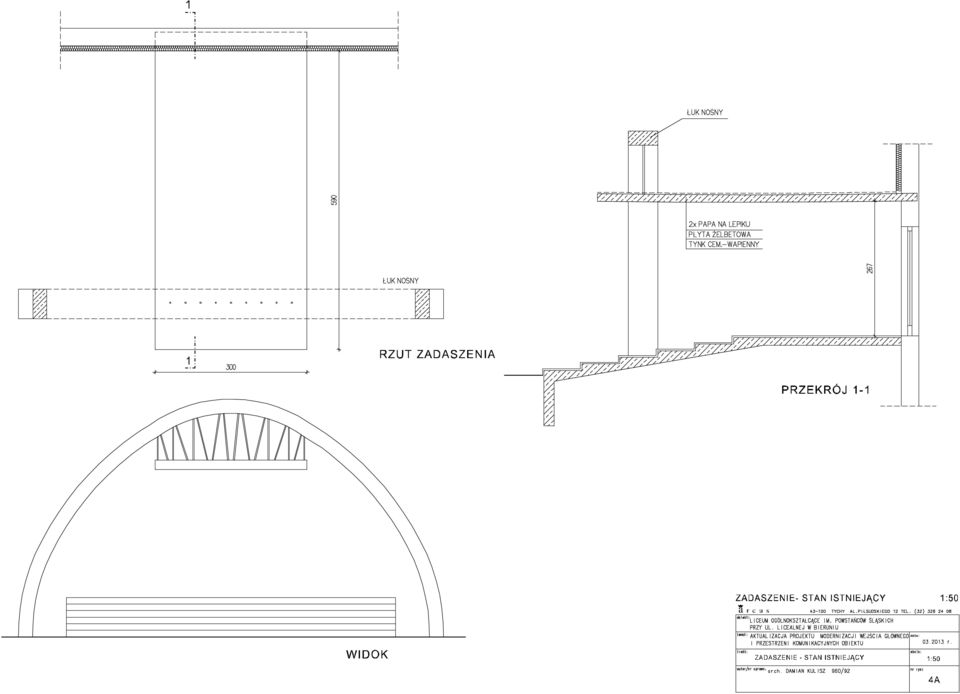

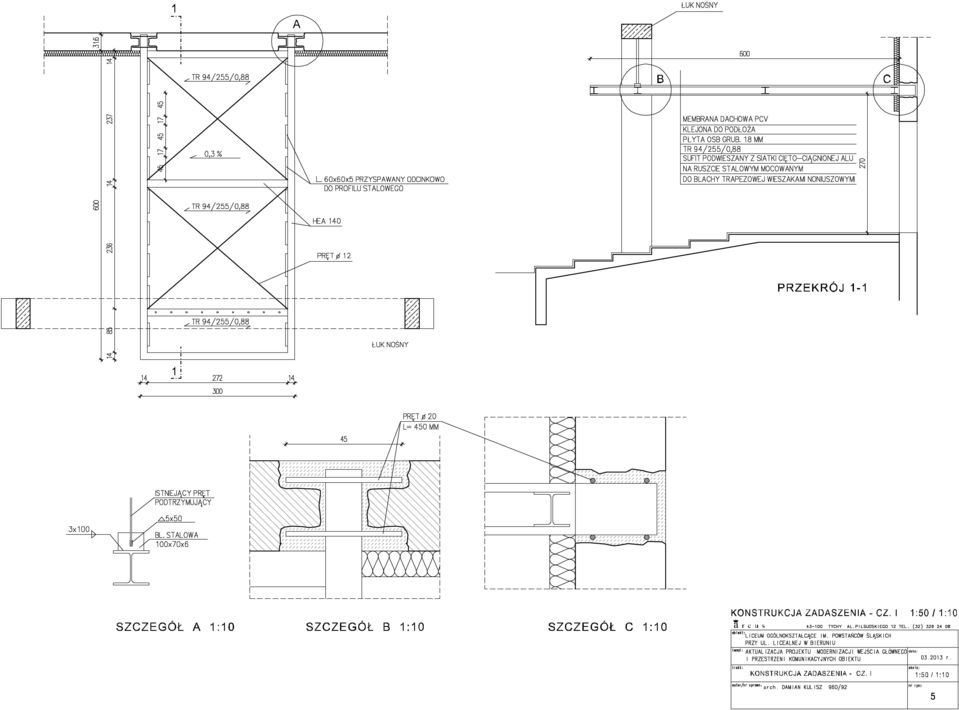

2 Z A W A R T OŚĆ OPRACOW A N I A A. CZĘŚĆ OPISOWA 1. KARTA TYTUŁOWA 2. OPIS TECHNICZNY 3. OPINIA TECHNICZNA DOTYCZĄCA STANU TECHNICZNEGO ZADASZENIA NAD GŁÓWNYM WEJŚCIEM 4. UPRAWNIENIA PROJEKTANTÓW 5. OŚWIADCZENIA PROJEKTANTÓW B. CZĘŚĆ RYSUNKOWA 1. ORIENTACJA 1: SYTUACJA 1: ARANŻACJA STREFY WEJŚCIOWEJ 1:50 4. EKSPOZYCJA HERBU SZKOŁY 1:50 4A. ZADASZENIE STAN ISTNIEJĄCY 1:50 5. KONSTRUKCJA ZADASZENIA CZ. I 1:50/1:10 6. KONSTRUKCJA ZADASZENIA CZ. II 1:50/1:10 7. RZUT POSADZEK - PARTER 1:50 8. RZUT POSADZEK 1, 2 PIĘTRO 1:50 9. DETALE 1: BALUSTRADY SCHODOWE - RZUT 1: BALUSTRADY SCHODOWE DETAL 1:25/1: OKŁADZINA SCHODÓW ZEWNĘTRZNYCH 1: SCHEMAT WYKOŃCZENIA ŚCIAN 1: RZUT PARTERU 1: RZUT I PIĘTRA, II PIĘTRA 1:100 Architek t on i c zn a Prac o wn i a Pr oj ek t o wa \

KONSTRUKCJA ZADASZENIA CZ. I 1:50/1:10 6. KONSTRUKCJA ZADASZENIA CZ. II 1:50/1:10 7. RZUT POSADZEK - PARTER 1:50 8. RZUT POSADZEK 1, 2 PIĘTRO 1:50 9. DETALE 1:50 10.

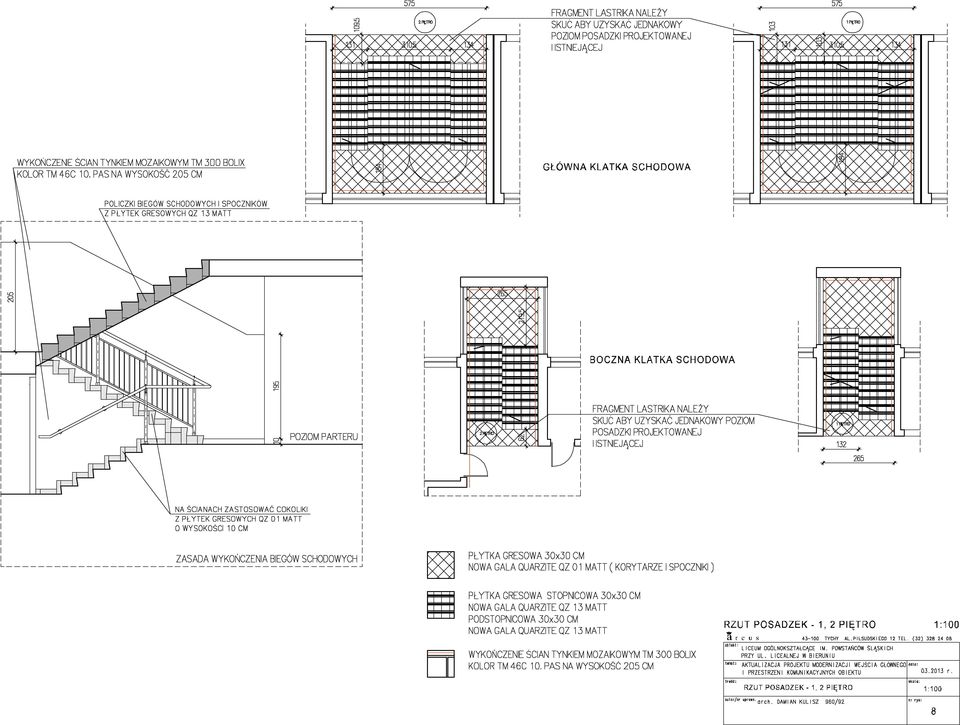

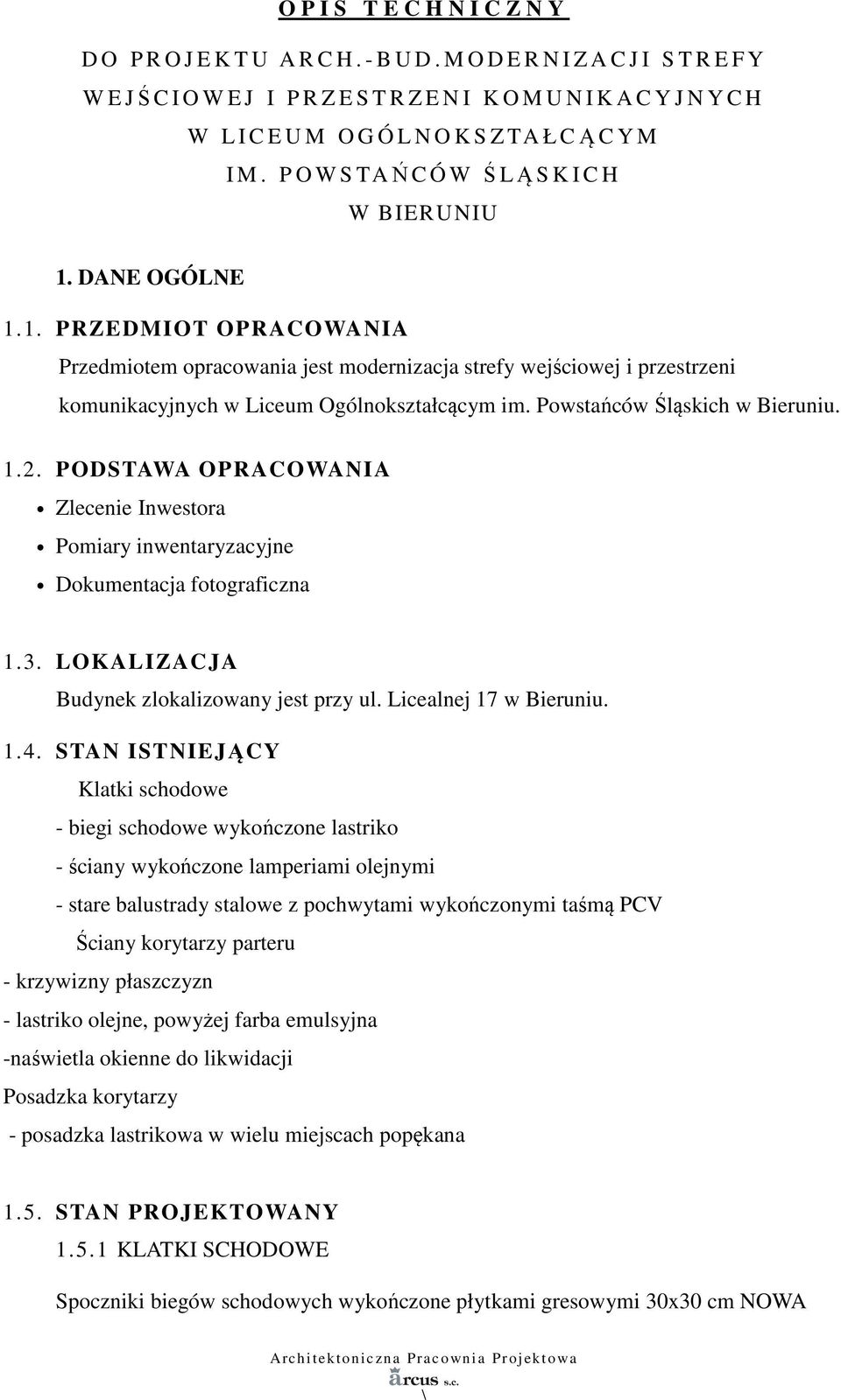

3 O P I S T E C H N I C Z N Y D O P R O J E K T U A R C H. - B U D. M O D E R N I Z A C J I S T R E F Y W E JŚCI O W E J I P R Z E S T R Z E N I K O M U N I K A C Y J N Y C H W L I C E U M O G Ó L N O K S Z TA Ł CĄCYM I M. P O W S TAŃCÓW ŚLĄ S K I C H W BIERUNIU 1. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest modernizacja strefy wejściowej i przestrzeni komunikacyjnych w Liceum Ogólnokształcącym im. Powstańców Śląskich w Bieruniu PODSTAWA OPRACOWANIA Zlecenie Inwestora Pomiary inwentaryzacyjne Dokumentacja fotograficzna 1.3. LOKALIZACJA Budynek zlokalizowany jest przy ul. Licealnej 17 w Bieruniu STAN ISTNIEJĄCY Klatki schodowe - biegi schodowe wykończone lastriko - ściany wykończone lamperiami olejnymi - stare balustrady stalowe z pochwytami wykończonymi taśmą PCV Ściany korytarzy parteru - krzywizny płaszczyzn - lastriko olejne, powyżej farba emulsyjna -naświetla okienne do likwidacji Posadzka korytarzy - posadzka lastrikowa w wielu miejscach popękana 1.5. STAN PROJEKTOWANY KLATKI SCHODOWE Spoczniki biegów schodowych wykończone płytkami gresowymi 30x30 cm NOWA Architek t on i c zn a Prac o wn i a Pr oj ek t o wa \

DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest modernizacja strefy wejściowej i przestrzeni komunikacyjnych w Liceum Ogólnokształcącym im. Powstańców Śląskich w Bieruniu. 1.2.

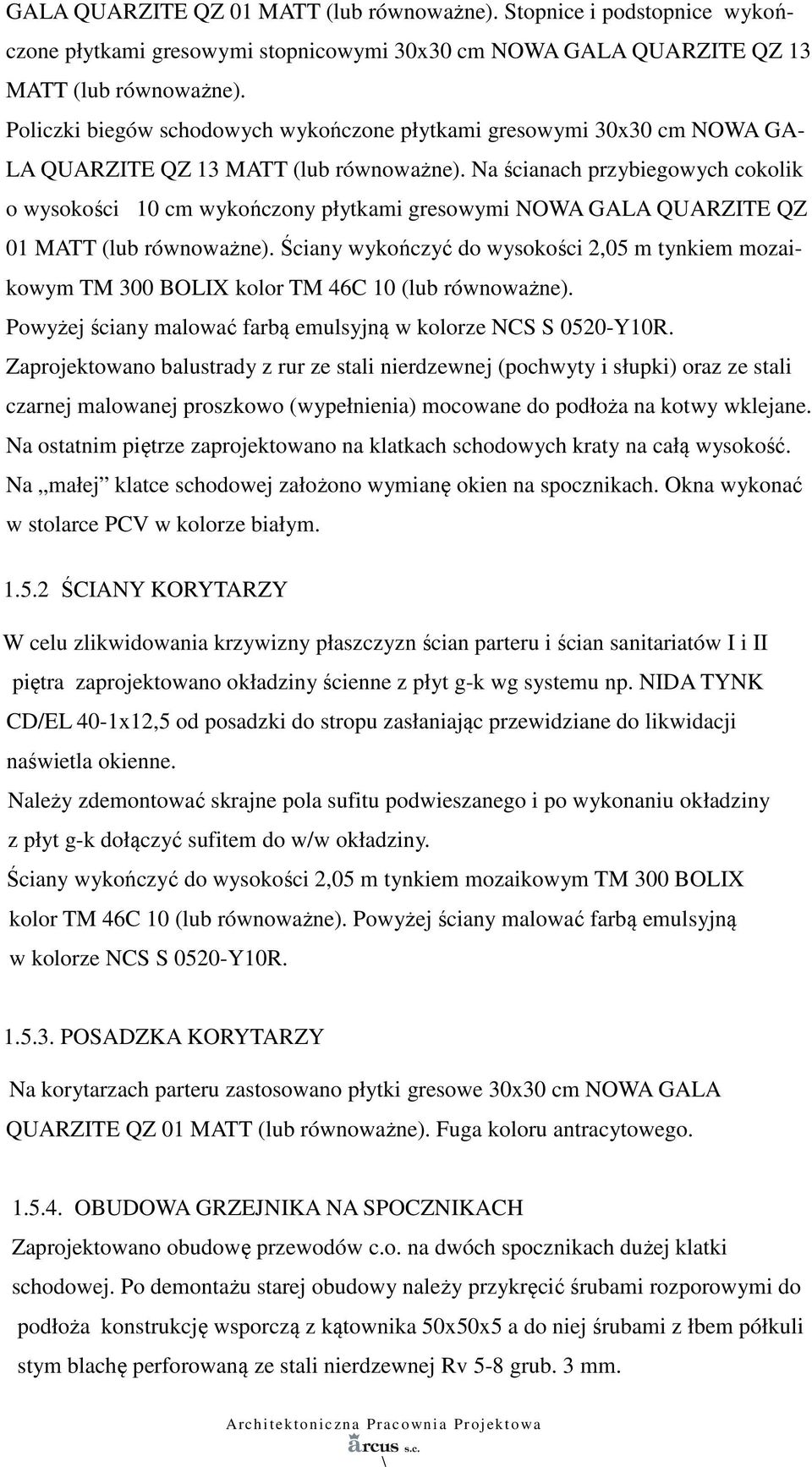

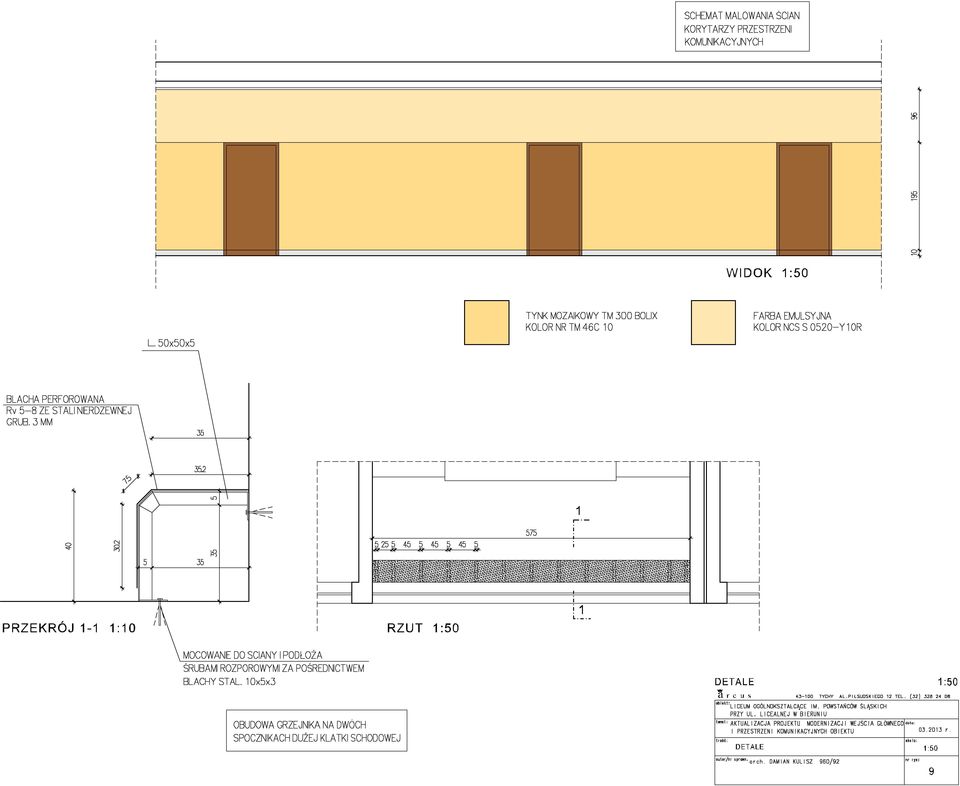

4 GALA QUARZITE QZ 01 MATT (lub równoważne). Stopnice i podstopnice wykończone płytkami gresowymi stopnicowymi 30x30 cm NOWA GALA QUARZITE QZ 13 MATT (lub równoważne). Policzki biegów schodowych wykończone płytkami gresowymi 30x30 cm NOWA GA- LA QUARZITE QZ 13 MATT (lub równoważne). Na ścianach przybiegowych cokolik o wysokości 10 cm wykończony płytkami gresowymi NOWA GALA QUARZITE QZ 01 MATT (lub równoważne). Ściany wykończyć do wysokości 2,05 m tynkiem mozaikowym TM 300 BOLIX kolor TM 46C 10 (lub równoważne). Powyżej ściany malować farbą emulsyjną w kolorze NCS S 0520-Y10R. Zaprojektowano balustrady z rur ze stali nierdzewnej (pochwyty i słupki) oraz ze stali czarnej malowanej proszkowo (wypełnienia) mocowane do podłoża na kotwy wklejane. Na ostatnim piętrze zaprojektowano na klatkach schodowych kraty na całą wysokość. Na małej klatce schodowej założono wymianę okien na spocznikach. Okna wykonać w stolarce PCV w kolorze białym ŚCIANY KORYTARZY W celu zlikwidowania krzywizny płaszczyzn ścian parteru i ścian sanitariatów I i II piętra zaprojektowano okładziny ścienne z płyt g-k wg systemu np. NIDA TYNK CD/EL 40-1x12,5 od posadzki do stropu zasłaniając przewidziane do likwidacji naświetla okienne. Należy zdemontować skrajne pola sufitu podwieszanego i po wykonaniu okładziny z płyt g-k dołączyć sufitem do w/w okładziny. Ściany wykończyć do wysokości 2,05 m tynkiem mozaikowym TM 300 BOLIX kolor TM 46C 10 (lub równoważne). Powyżej ściany malować farbą emulsyjną w kolorze NCS S 0520-Y10R POSADZKA KORYTARZY Na korytarzach parteru zastosowano płytki gresowe 30x30 cm NOWA GALA QUARZITE QZ 01 MATT (lub równoważne). Fuga koloru antracytowego OBUDOWA GRZEJNIKA NA SPOCZNIKACH Zaprojektowano obudowę przewodów c.o. na dwóch spocznikach dużej klatki schodowej. Po demontażu starej obudowy należy przykręcić śrubami rozporowymi do podłoża konstrukcję wsporczą z kątownika 50x50x5 a do niej śrubami z łbem półkuli stym blachę perforowaną ze stali nierdzewnej Rv 5-8 grub. 3 mm. Architek t on i c zn a Prac o wn i a Pr oj ek t o wa \

Na ścianach przybiegowych cokolik o wysokości 10 cm wykończony płytkami gresowymi NOWA GALA QUARZITE QZ 01 MATT (lub równoważne).

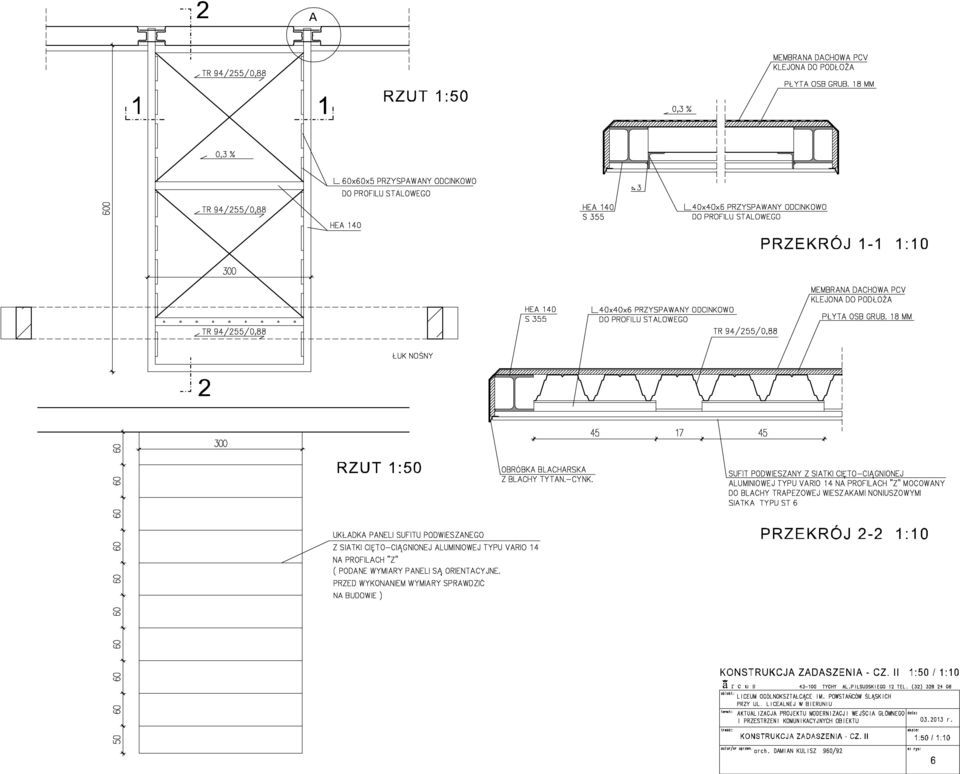

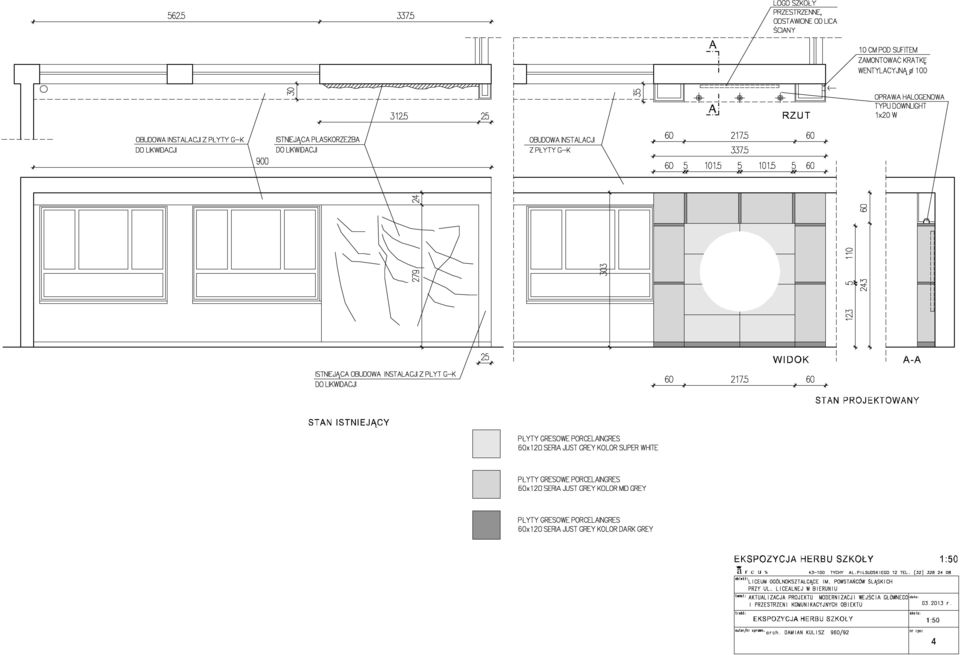

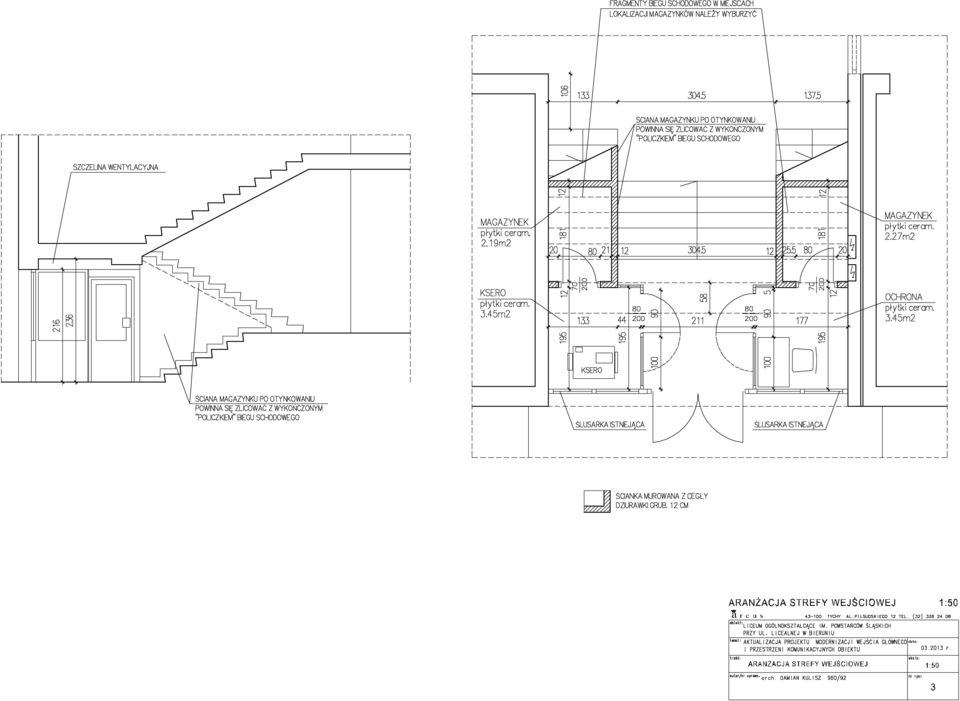

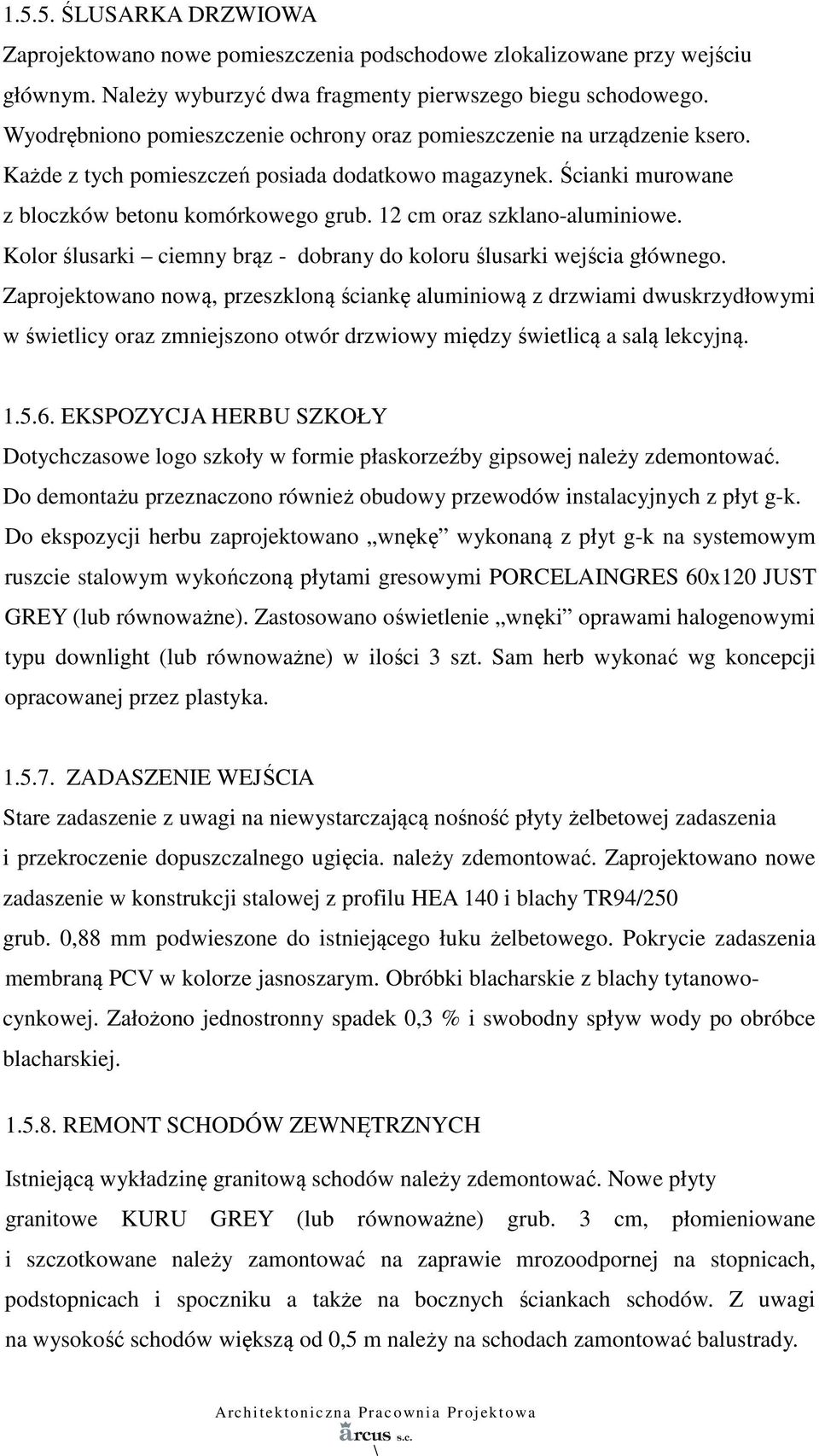

5 ŚLUSARKA DRZWIOWA Zaprojektowano nowe pomieszczenia podschodowe zlokalizowane przy wejściu głównym. Należy wyburzyć dwa fragmenty pierwszego biegu schodowego. Wyodrębniono pomieszczenie ochrony oraz pomieszczenie na urządzenie ksero. Każde z tych pomieszczeń posiada dodatkowo magazynek. Ścianki murowane z bloczków betonu komórkowego grub. 12 cm oraz szklano-aluminiowe. Kolor ślusarki ciemny brąz - dobrany do koloru ślusarki wejścia głównego. Zaprojektowano nową, przeszkloną ściankę aluminiową z drzwiami dwuskrzydłowymi w świetlicy oraz zmniejszono otwór drzwiowy między świetlicą a salą lekcyjną EKSPOZYCJA HERBU SZKOŁY Dotychczasowe logo szkoły w formie płaskorzeźby gipsowej należy zdemontować. Do demontażu przeznaczono również obudowy przewodów instalacyjnych z płyt g-k. Do ekspozycji herbu zaprojektowano wnękę wykonaną z płyt g-k na systemowym ruszcie stalowym wykończoną płytami gresowymi PORCELAINGRES 60x120 JUST GREY (lub równoważne). Zastosowano oświetlenie wnęki oprawami halogenowymi typu downlight (lub równoważne) w ilości 3 szt. Sam herb wykonać wg koncepcji opracowanej przez plastyka ZADASZENIE WEJŚCIA Stare zadaszenie z uwagi na niewystarczającą nośność płyty żelbetowej zadaszenia i przekroczenie dopuszczalnego ugięcia. należy zdemontować. Zaprojektowano nowe zadaszenie w konstrukcji stalowej z profilu HEA 140 i blachy TR94/250 grub. 0,88 mm podwieszone do istniejącego łuku żelbetowego. Pokrycie zadaszenia membraną PCV w kolorze jasnoszarym. Obróbki blacharskie z blachy tytanowocynkowej. Założono jednostronny spadek 0,3 % i swobodny spływ wody po obróbce blacharskiej REMONT SCHODÓW ZEWNĘTRZNYCH Istniejącą wykładzinę granitową schodów należy zdemontować. Nowe płyty granitowe KURU GREY (lub równoważne) grub. 3 cm, płomieniowane i szczotkowane należy zamontować na zaprawie mrozoodpornej na stopnicach, podstopnicach i spoczniku a także na bocznych ściankach schodów. Z uwagi na wysokość schodów większą od 0,5 m należy na schodach zamontować balustrady. Architek t on i c zn a Prac o wn i a Pr oj ek t o wa \

12 cm oraz szklano-aluminiowe. Kolor ślusarki ciemny brąz - dobrany do koloru ślusarki wejścia głównego.

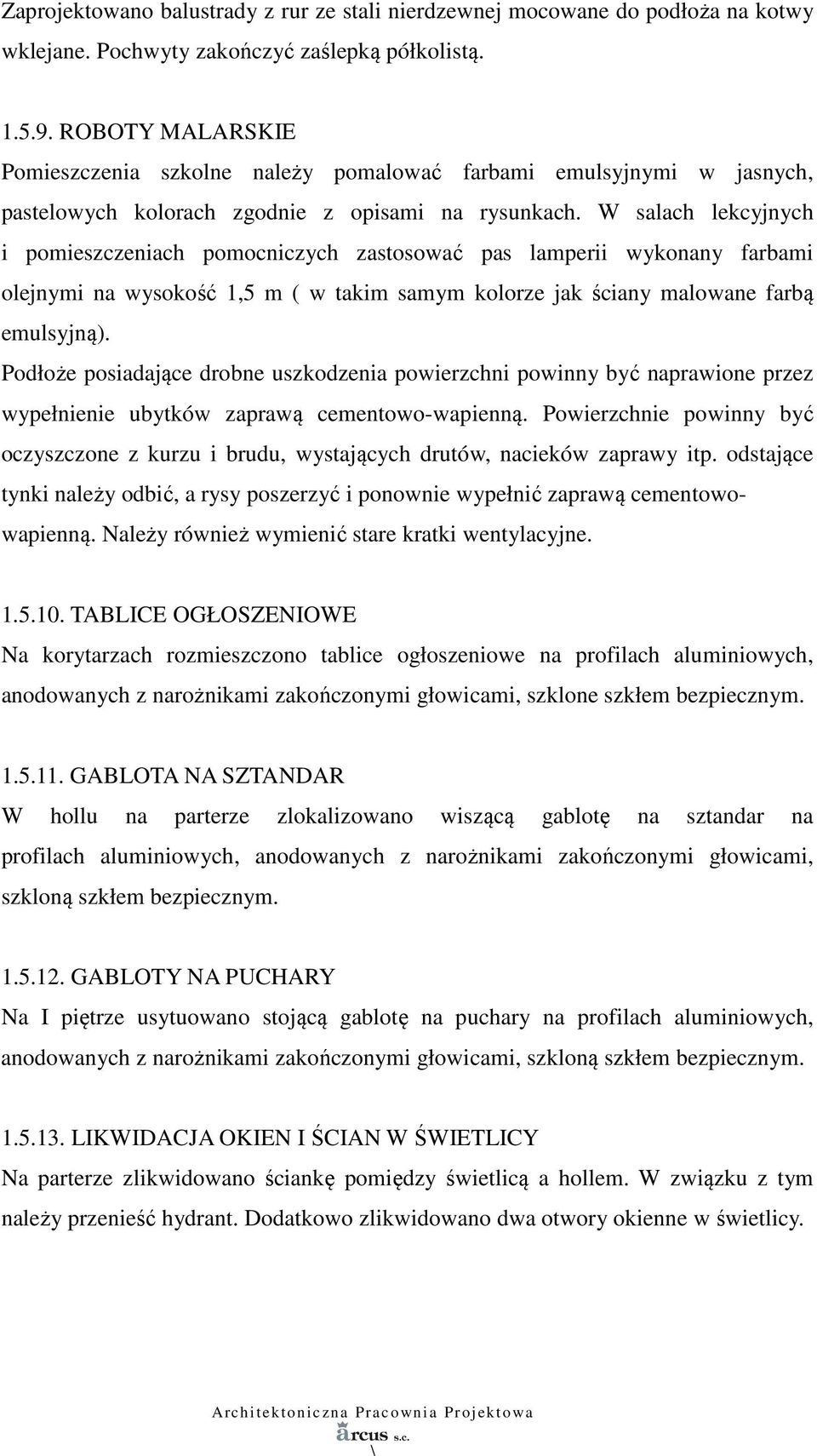

6 Zaprojektowano balustrady z rur ze stali nierdzewnej mocowane do podłoża na kotwy wklejane. Pochwyty zakończyć zaślepką półkolistą ROBOTY MALARSKIE Pomieszczenia szkolne należy pomalować farbami emulsyjnymi w jasnych, pastelowych kolorach zgodnie z opisami na rysunkach. W salach lekcyjnych i pomieszczeniach pomocniczych zastosować pas lamperii wykonany farbami olejnymi na wysokość 1,5 m ( w takim samym kolorze jak ściany malowane farbą emulsyjną). Podłoże posiadające drobne uszkodzenia powierzchni powinny być naprawione przez wypełnienie ubytków zaprawą cementowo-wapienną. Powierzchnie powinny być oczyszczone z kurzu i brudu, wystających drutów, nacieków zaprawy itp. odstające tynki należy odbić, a rysy poszerzyć i ponownie wypełnić zaprawą cementowowapienną. Należy również wymienić stare kratki wentylacyjne TABLICE OGŁOSZENIOWE Na korytarzach rozmieszczono tablice ogłoszeniowe na profilach aluminiowych, anodowanych z narożnikami zakończonymi głowicami, szklone szkłem bezpiecznym GABLOTA NA SZTANDAR W hollu na parterze zlokalizowano wiszącą gablotę na sztandar na profilach aluminiowych, anodowanych z narożnikami zakończonymi głowicami, szkloną szkłem bezpiecznym GABLOTY NA PUCHARY Na I piętrze usytuowano stojącą gablotę na puchary na profilach aluminiowych, anodowanych z narożnikami zakończonymi głowicami, szkloną szkłem bezpiecznym LIKWIDACJA OKIEN I ŚCIAN W ŚWIETLICY Na parterze zlikwidowano ściankę pomiędzy świetlicą a hollem. W związku z tym należy przenieść hydrant. Dodatkowo zlikwidowano dwa otwory okienne w świetlicy. Architek t on i c zn a Prac o wn i a Pr oj ek t o wa \

W salach lekcyjnych i pomieszczeniach pomocniczych zastosować pas lamperii wykonany farbami olejnymi na wysokość 1,5 m ( w takim samym kolorze jak ściany malowane farbą emulsyjną).

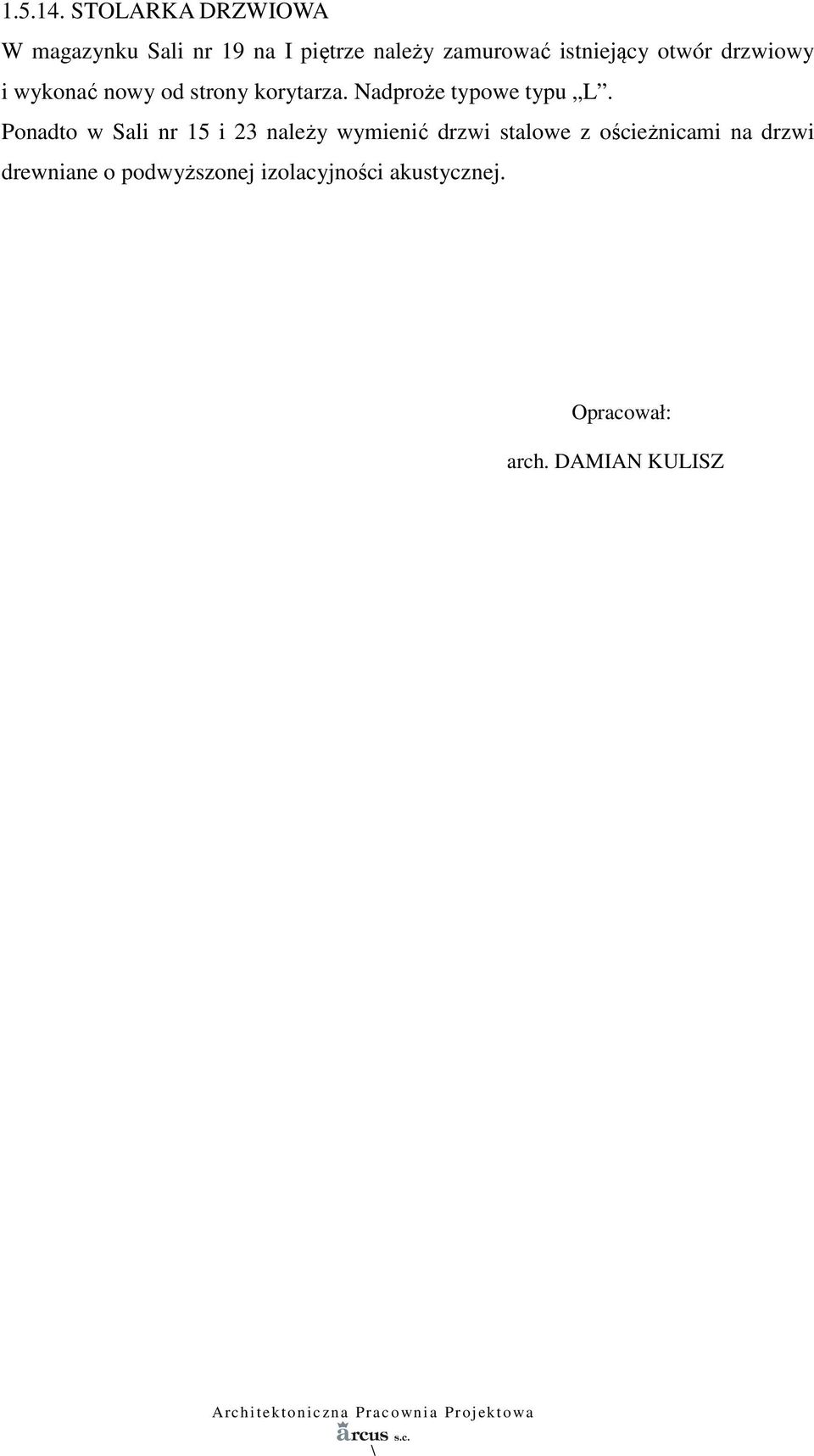

7 STOLARKA DRZWIOWA W magazynku Sali nr 19 na I piętrze należy zamurować istniejący otwór drzwiowy i wykonać nowy od strony korytarza. Nadproże typowe typu L. Ponadto w Sali nr 15 i 23 należy wymienić drzwi stalowe z ościeżnicami na drzwi drewniane o podwyższonej izolacyjności akustycznej. Opracował: arch. DAMIAN KULISZ Architek t on i c zn a Prac o wn i a Pr oj ek t o wa \

drzwiowy i wykonać nowy od strony korytarza. Nadproże typowe typu L.

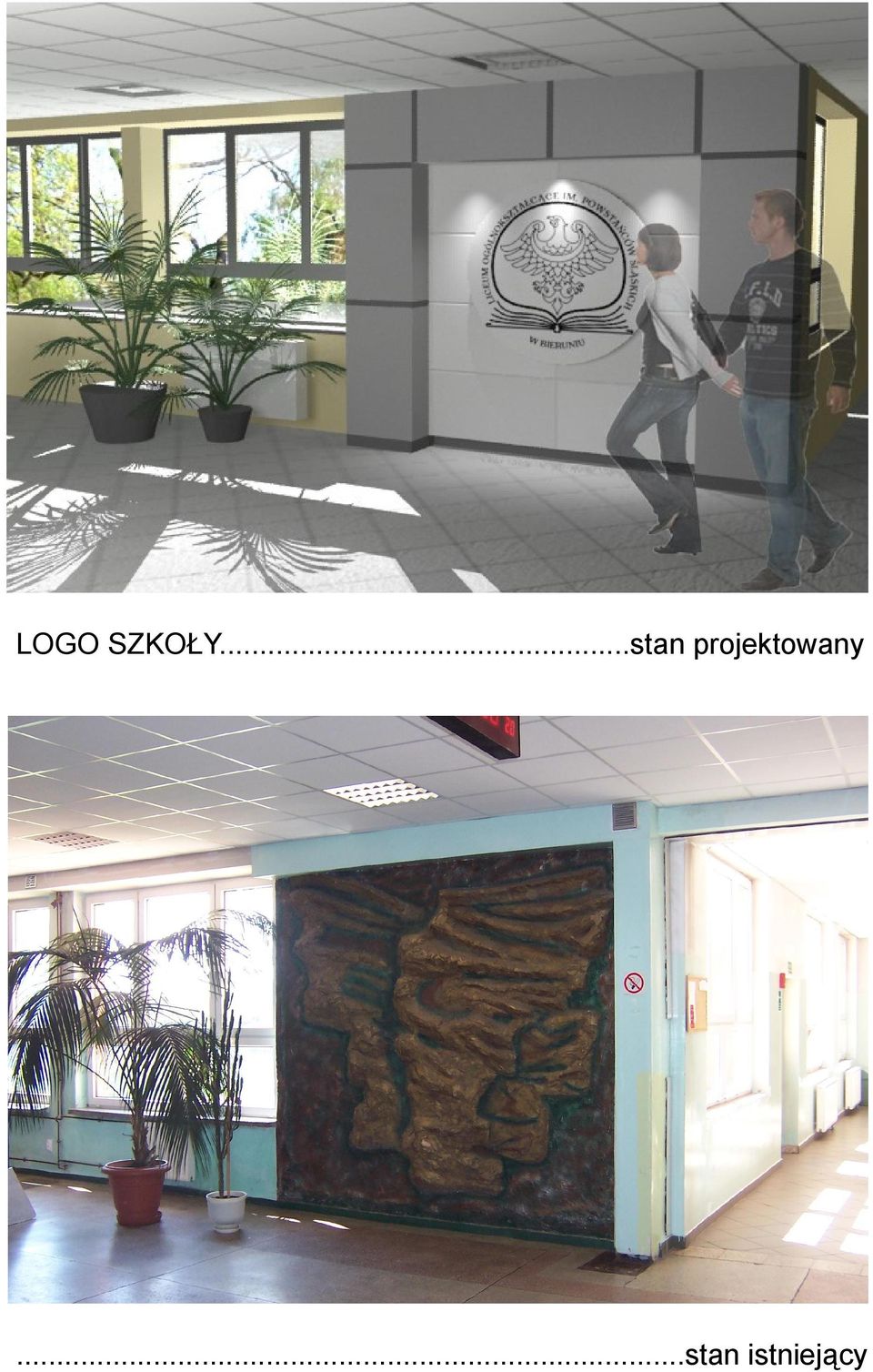

8 LOGO SZKOŁY...stan projektowany...stan istniejący

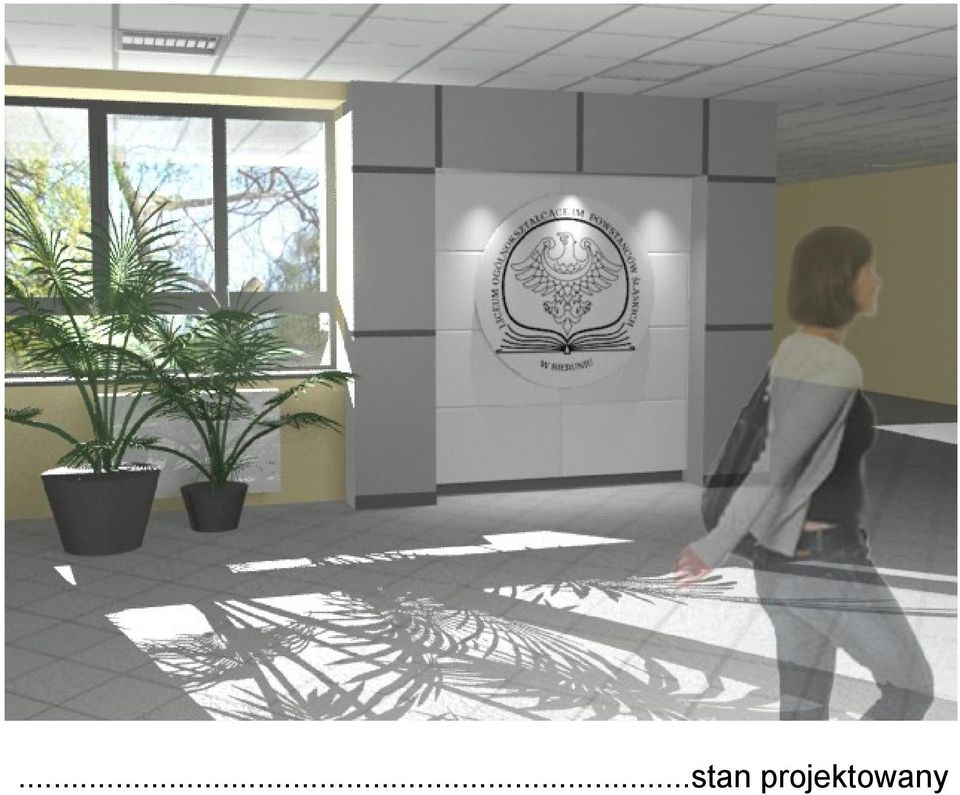

9 ...stan projektowany
