1 techniczny mebli I. ogólny 1. Wymagania ogólne dla mebli laboratoryjnych a) Meble systemowe zbudowane w systemie modułowym każdy element umeblowania wymieniony w specyfikacji (z wyjątkiem blatów) powinien posiadać możliwość zamontowania go w innej niż przewiduje specyfikacja konfiguracji. b) Kolorystyka elementów mebli do ustalenia przed podpisaniem umowy, z palety barw oferowanej przez producenta. c) Meble zgodne z normą PN-EN 13150:2004 i PN 14727:2006. d) Zakres zadania uwzględnia ustawienie i poziomowanie mebli oraz podłączenie wszystkich elementów ich wyposażenia do właściwych instalacji budynku (elektrycznej, wodno-kanalizacyjnej, gazowej, wentylacyjnej). e) Wyposażanie elektryczne mebli zgodne z normą PN IEC Stelaże mebli laboratoryjnych a) Stelaże stołów laboratoryjnych C-kształtne (o ile specyfikacja mebla nie określa inaczej), wykonane w całości ze stalowych profili zamkniętych, o przekroju mm, posiadających deklarację CE. b) Stelaże stołów lakierowane proszkowo gładkimi farbami epoksydowymi, łatwo zmywalnymi, posiadającymi atest higieniczny. c) Stoły laboratoryjne muszą spełniać wymagania normy PN-EN 13150:2004. d) Wszystkie zastosowane stelaże muszą posiadać własne dwa boki nie dopuszcza się łączenia stelaży w ciągi ze wspólnymi bokami; każdy stelaż musi mieć możliwość samodzielnego postawienia. e) Stelaże stołów stojące na poziomowanych nóżkach, 2 boki stelaży połączone 3 poprzeczkami, elementy łączone śrubami, miejsca łączeń niewidoczne dla użytkownika od strony zewnętrznej. f) Poprzeczki stelaży wykonane ze stalowych profili zamkniętych o przekroju mm, wyposażone w odporne na korozję złączki gwintowane umożliwiające podwieszanie szafek zgodnie o różnych rozmiarach z typoszeregów 30 cm, 40 cm, 60 cm, lewo- i prawostronnych. g) Stelaże stołów skonstruowane tak, aby spoczywające na nich blaty były podparte na całym obwodzie. h) Otwory końcowe profili stelaży zamknięte wkładkami z PCV o barwie harmonizującej z barwą mebli. i) Spawy łączące poziome i pionowe elementy boków stelaży szlifowane na równo z powierzchnią profili, żaden element stelaża nie może wystawać przed płaszczyznę zewnętrzną boku stelaża. Strona 1 z 9

2 j) Boki stelaży wyposażone w odporne na korozję złączki gwintowane, umożliwiające mocowanie do nich innych elementów stanowisk laboratoryjnych. k) Stelaże o zwiększonej odporności na korozję, dla których wykonano badania zgodnie z normą PN-EN ISO 9227:2012 i PN-EN ISO 10289: Blaty robocze mebli laboratoryjnych a) Blaty robocze mebli wykonane z płyty wiórowej laminowanej posiadającej atest higieniczny, pokrytej wysokociśnieniowym laminatem (HPL), o grubości nie mniejszej niż 28 mm, krawędzie blatów wykończone taśmą PCV o grubości 2 mm. b) Blaty sąsiadujących ze sobą mebli wykonane w taki sposób, aby zapewnić dokładne przyleganie do siebie krawędziami bocznymi i równą, płaską powierzchnię (niedopuszczalne uskoki). c) W określonych w specyfikacji miejscach blenda o wysokości 50 mm ponad powierzchnię blatu, wykonana z płyty wiórowej laminowanej o grubości co najmniej 18 mm, mocowana do blatu w taki sposób, aby zapewnić szczelne połączenie. d) Półki podblatowe z płyty wiórowej pokrytej obustronnie laminatem wysokociśnieniowym HPL, widoczne krawędzie wykończone taśmą PCV o grubości 2 mm, pozostałe krawędzie wykończone taśmą PCV o grubości nie mniejszej niż 0,5 mm, mocowane na prowadnicach rolkowych, malowanych farbą proszkową poliestrową. e) Przelotki na przewody osadzone w blatach (tam, gdzie zostały przewidziane) wykonane z tworzywa sztucznego odpornego na działanie środków dezynfekcyjnych, osadzone w płycie blatu w taki sposób, aby wykluczyć możliwość zawilgocenia wewnętrznej części płyty blatu. 4. Szafki korpusowe podstelażowe meble laboratoryjne a) Korpusy szafek samonośne, wykonane z płyty wiórowej laminowanej obustronnie o grubości 18 mm, dopuszcza się wykonanie tyłów szafek z płyty o grubości 12 mm, korpusy muszą posiadać własne sufity. b) Fronty szafek (drzwi, szuflad) wykonane z płyty wiórowej laminowanej o grubości 18 mm, pokrytej dwustronnie laminatem (od strony zewnętrznej laminat wysokociśnieniowy HPL, od strony wewnętrznej laminat przeciwprężny), krawędzie frontów oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą frontów. c) Widoczne krawędzie korpusów mebli oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą korpusu, pozostałe krawędzie oklejone taśmą o grubości 0,5 mm. d) Zastosowany materiał (płyta laminowana) musi posiadać atest higieniczny wydany przez uprawnioną jednostkę. e) Szafki podwieszane pod stelażami stołów montowane za pomocą śrub wkręcanych w nierdzewne złączki w sposób uniemożliwiający samoistną zmianę miejsca ich zawieszenia; demontaż i montaż pojedynczej szafki nie może wymagać demontowania innych elementów stanowiska laboratoryjnego. Strona 2 z 9

3 f) Głębokość korpusów szafek podwieszanych nie mniejsza niż 51 cm, prześwit pomiędzy dnem korpusu szafki a podłożem w granicach cm. g) Uchwyty szafek (montowane do frontów drzwi i szuflad) monolityczne, z pręta ze stali nierdzewnej o średnicy nie mniejszej niż 10 mm i długości równej 2/3 szerokości frontu, do którego są mocowane. h) Zawiasy drzwi zabezpieczone galwanicznie przed korozją. i) Prowadnice rolkowe szuflad i półek wysuwanych zabezpieczone poliestrową farbą proszkową. 5. Szafki korpusowe wiszące meble laboratoryjne a) Korpusy szafek wykonane z płyty wiórowej laminowanej obustronnie o grubości 18 mm, tyły szafek mogą być wykonane z płyty wiórowej o grubości 12 mm. b) Widoczne krawędzie korpusów mebli oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą korpusu, pozostałe krawędzie oklejone taśmą o grubości 0,5 mm. c) Fronty szafek pokryte obustronnie laminatem (od strony wewnętrznej laminat przeciwprężny), krawędzie frontów oklejone taśmą PCV o grubości 2 mm w barwie współgrającej z barwą frontów. d) Uchwyty szafek (montowane do frontów drzwi) monolityczne, z pręta ze stali nierdzewnej o średnicy nie mniejszej niż 10 mm i długości równej 2/3 szerokości frontu, do którego są mocowane. e) Zawiasy drzwi zabezpieczone galwanicznie przed korozją. 6. Dygestorium a) Dygestorium wykonane zgodnie z normą PN-EN i PN-EN b) Konstrukcja i wszystkie elementy dygestorium, o ile nie zostało to inaczej określone, wykonane ze stali, pokryte epoksydową farbą chemoodporną posiadającą atest higieniczny. c) Ścianki boczne i przednia roboczej z pełnym przeszkleniem (od blatu roboczego do sufitu, od ściany tylnej do szyby przedniej, bez dodatkowych elementów dzielących przeszklenie), wykonanym z bezpiecznego szkła hartowanego w prowadnicach wykonanych ze stali kwasoodpornej o właściwościach nie gorszych niż AISI 304. d) Szyba przednia komory roboczej z bezpiecznego szkła hartowanego w prowadnicach ze stali kwasoodpornej o właściwościach nie gorszych niż AISI 304, unoszona z wykorzystaniem dwóch niezależnych przeciwciężarów, zapewniająca pełny dostęp do komory roboczej. e) Płyta blatu roboczego prostokątna, wykonana z chemoodpornej i odpornej na zabarwienie ceramiki monolitycznej zgodnej z normą PN-EN 14411:2013, posiadającej atest higieniczny do wykonywania blatów laboratoryjnych) bez płyty bazowej, grubość blatu nie mniejsza niż 28 mm, z podniesionymi obrzeżami przy każdej krawędzi, w płycie blatu przy tylnej ścianie oraz przy jednej ze ścian bocznych urządzenia zlewik ceramiczny. f) Dopuszczalne obciążenie blatu roboczego nie mniejsze niż 400 kg/m2. Strona 3 z 9

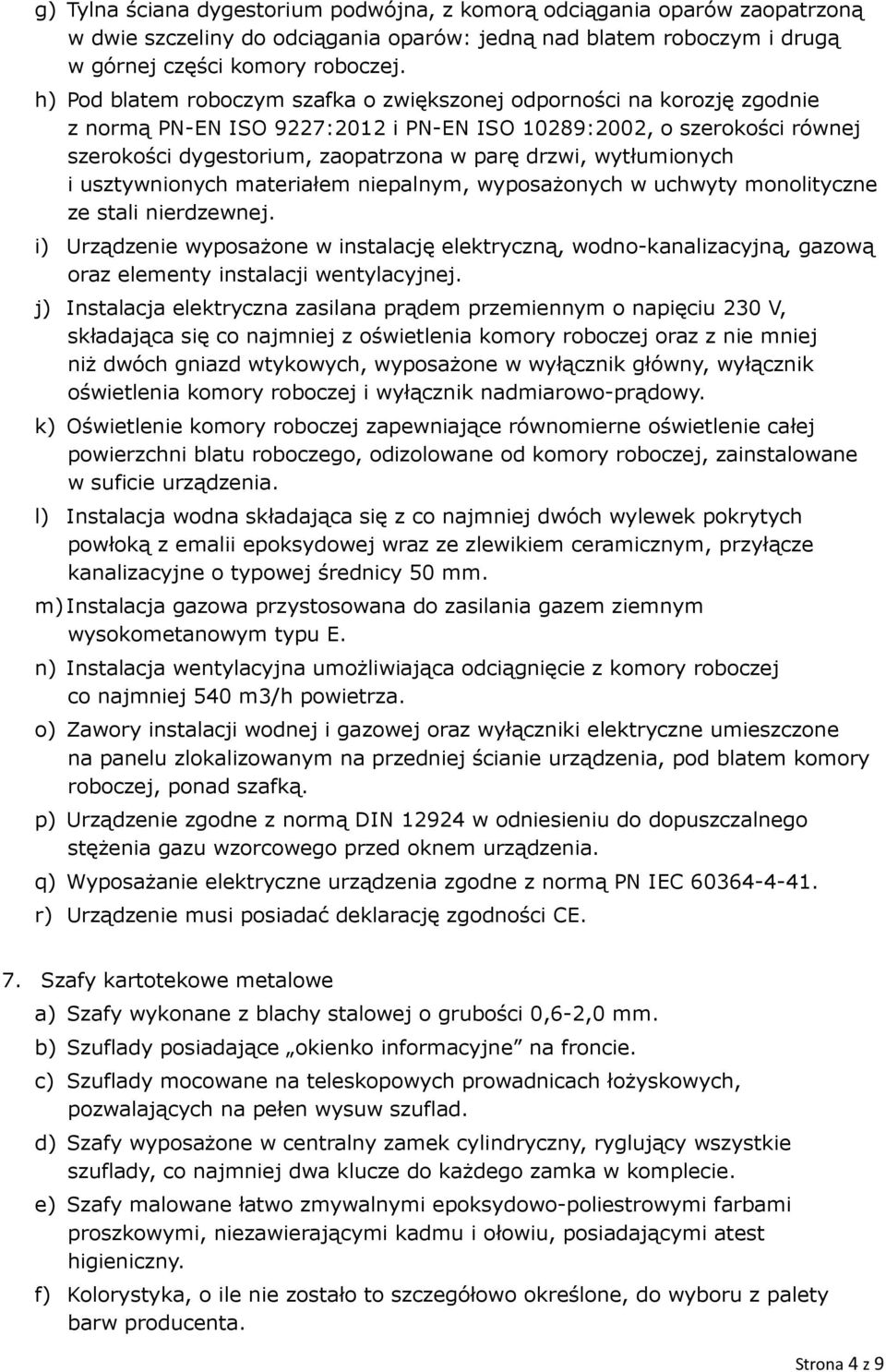

4 g) Tylna ściana dygestorium podwójna, z komorą odciągania oparów zaopatrzoną w dwie szczeliny do odciągania oparów: jedną nad blatem roboczym i drugą w górnej części komory roboczej. h) Pod blatem roboczym szafka o zwiększonej odporności na korozję zgodnie z normą PN-EN ISO 9227:2012 i PN-EN ISO 10289:2002, o szerokości równej szerokości dygestorium, zaopatrzona w parę drzwi, wytłumionych i usztywnionych materiałem niepalnym, wyposażonych w uchwyty monolityczne ze stali nierdzewnej. i) Urządzenie wyposażone w instalację elektryczną, wodno-kanalizacyjną, gazową oraz elementy instalacji wentylacyjnej. j) Instalacja elektryczna zasilana prądem przemiennym o napięciu 230 V, składająca się co najmniej z oświetlenia komory roboczej oraz z nie mniej niż dwóch gniazd wtykowych, wyposażone w wyłącznik główny, wyłącznik oświetlenia komory roboczej i wyłącznik nadmiarowo-prądowy. k) Oświetlenie komory roboczej zapewniające równomierne oświetlenie całej powierzchni blatu roboczego, odizolowane od komory roboczej, zainstalowane w suficie urządzenia. l) Instalacja wodna składająca się z co najmniej dwóch wylewek pokrytych powłoką z emalii epoksydowej wraz ze zlewikiem ceramicznym, przyłącze kanalizacyjne o typowej średnicy 50 mm. m) Instalacja gazowa przystosowana do zasilania gazem ziemnym wysokometanowym typu E. n) Instalacja wentylacyjna umożliwiająca odciągnięcie z komory roboczej co najmniej 540 m3/h powietrza. o) Zawory instalacji wodnej i gazowej oraz wyłączniki elektryczne umieszczone na panelu zlokalizowanym na przedniej ścianie urządzenia, pod blatem komory roboczej, ponad szafką. p) Urządzenie zgodne z normą DIN w odniesieniu do dopuszczalnego stężenia gazu wzorcowego przed oknem urządzenia. q) Wyposażanie elektryczne urządzenia zgodne z normą PN IEC r) Urządzenie musi posiadać deklarację zgodności CE. 7. Szafy kartotekowe metalowe a) Szafy wykonane z blachy stalowej o grubości 0,6-2,0 mm. b) Szuflady posiadające okienko informacyjne na froncie. c) Szuflady mocowane na teleskopowych prowadnicach łożyskowych, pozwalających na pełen wysuw szuflad. d) Szafy wyposażone w centralny zamek cylindryczny, ryglujący wszystkie szuflady, co najmniej dwa klucze do każdego zamka w komplecie. e) Szafy malowane łatwo zmywalnymi epoksydowo-poliestrowymi farbami proszkowymi, niezawierającymi kadmu i ołowiu, posiadającymi atest higieniczny. f) Kolorystyka, o ile nie zostało to szczegółowo określone, do wyboru z palety barw producenta. Strona 4 z 9

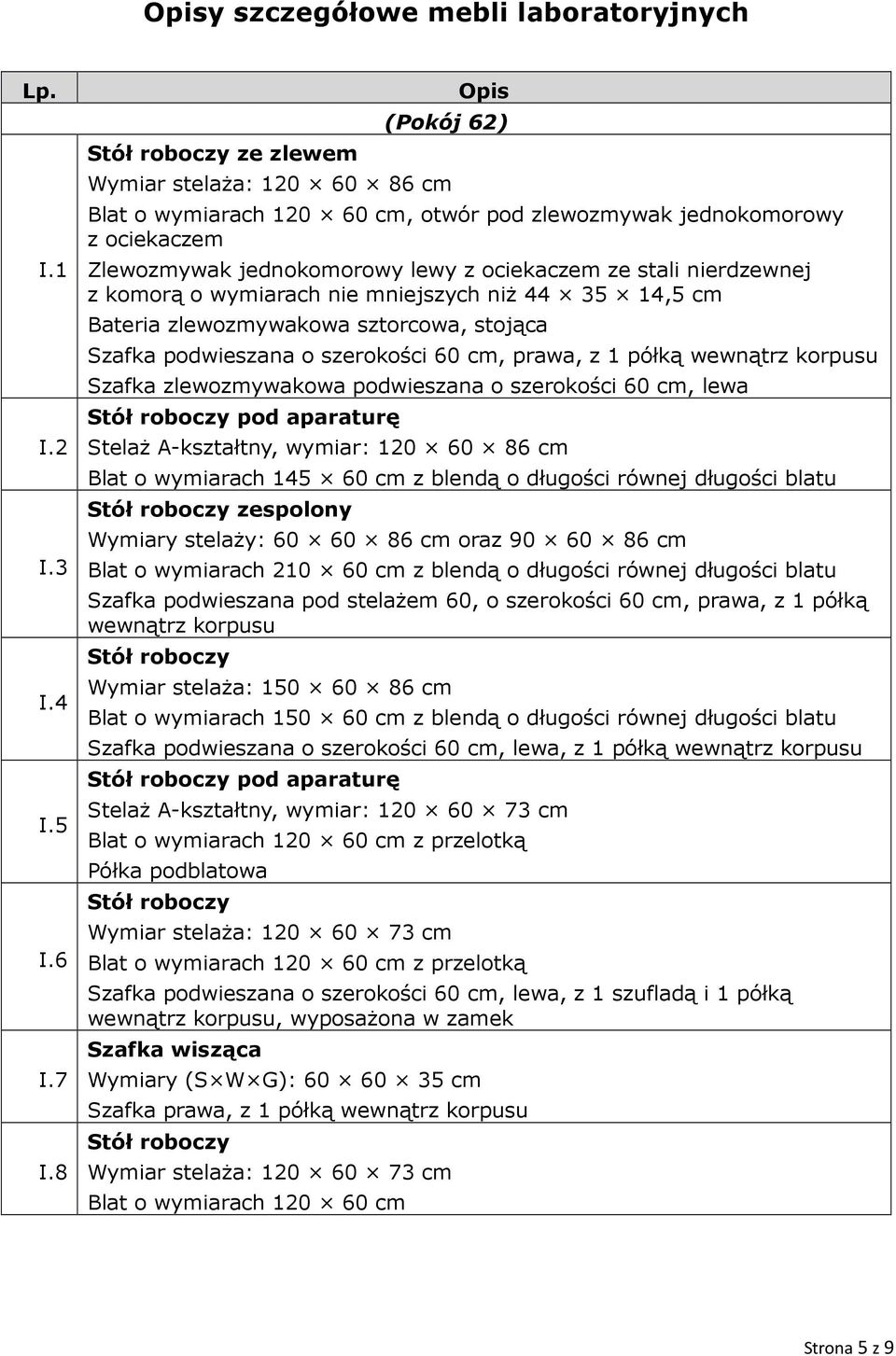

5 y szczegółowe mebli laboratoryjnych Lp. I.1 I.2 I.3 I.4 I.5 I.6 I.7 I.8 ze zlewem (Pokój 62) Wymiar stelaża: cm Blat o wymiarach cm, otwór pod zlewozmywak jednokomorowy z ociekaczem Zlewozmywak jednokomorowy lewy z ociekaczem ze stali nierdzewnej z komorą o wymiarach nie mniejszych niż ,5 cm Bateria zlewozmywakowa sztorcowa, stojąca Szafka podwieszana o szerokości 60 cm, prawa, z 1 półką Szafka zlewozmywakowa podwieszana o szerokości 60 cm, lewa pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach cm z blendą o długości równej długości blatu zespolony Wymiary stelaży: cm oraz cm Blat o wymiarach cm z blendą o długości równej długości blatu Szafka podwieszana pod stelażem 60, o szerokości 60 cm, prawa, z 1 półką Wymiar stelaża: cm Blat o wymiarach cm z blendą o długości równej długości blatu Szafka podwieszana o szerokości 60 cm, lewa, z 1 półką pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach cm z przelotką Półka podblatowa Wymiar stelaża: cm Blat o wymiarach cm z przelotką, wyposażona w zamek Wymiary (S W G): cm Szafka prawa, z 1 półką Wymiar stelaża: cm Blat o wymiarach cm Strona 5 z 9

6 Lp. I.9 I.10 Wymiar stelaża: cm Blat o wymiarach cm, wyposażona w zamek Wymiary (S W G): cm Szafka prawa, z 1 półką II.1 II.2 II.3 II.4 II.5 II.6 II.7 narożny Pokój 63 Wymiar stelaża: cm Blat o wymiarach cm Półka podblatowa, wyposażona w zamek otwarta Wymiary (S W G): cm Szafka (regał) z 2 półkami otwarta Wymiary (S W G): cm Szafka (regał) z 2 półkami Wymiar stelaża: cm Blat o wymiarach cm Szafka podwieszana o szerokości 30 cm, lewa, z 1 szufladą i 1 półką, wyposażona w zamek Wymiar stelaża: cm, stelaż wzmocniony dodatkową poprzeczką Blat o wymiarach cm z blendą o długości równej długości blatu 2 półki podblatowe pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach cm z blendą o długości równej długości blatu pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach cm z blendą o długości równej długości blatu Strona 6 z 9

7 Lp. II.8 ze zlewem Wymiar stelaża: cm Blat o wymiarach cm, otwór pod zlewozmywak jednokomorowy z ociekaczem Zlewozmywak jednokomorowy lewy z ociekaczem ze stali nierdzewnej z komorą o wymiarach nie mniejszych niż ,5 cm Bateria zlewozmywakowa sztorcowa, stojąca Szafka podwieszana o szerokości 60 cm, prawa, z 1 półką Szafka zlewozmywakowa podwieszana o szerokości 60 cm, lewa III.1 III.2 III.3 III.4 III.5 III.6 Pokój 56 Wymiar stelaża: cm Blat o wymiarach cm z wycięciem na słup konstrukcyjny w narożniku pomieszczenia Wymiar stelaża: cm Blat o wymiarach cm Dygestorium przeszklone Szerokość zewnętrzna: 120 cm, głębokość zewnętrzna: 75 cm, wysokość zewnętrzna nie większa niż 220 cm Komora robocza o wymiarach (S G W) nie mniejszych niż cm ze zlewem Wymiar stelaża: cm Blat o wymiarach cm, 2 otwory pod zlewozmywaki jednokomorowe 2 zlewozmywaki jednokomorowe ze stali nierdzewnej z komorami o wymiarach nie mniejszych niż ,5 cm Bateria zlewozmywakowa sztorcowa, stojąca Szafka zlewozmywakowa podwieszana o szerokości 120 cm, dwudrzwiowa pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach ,5 cm Szafka podwieszana o szerokości 60 cm, lewa, z 1 półką pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach cm z przelotką Szafka podwieszana o szerokości 60 cm, lewa, z 1 półką Strona 7 z 9

8 Lp. III.7 pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach cm z przelotką IV.1 IV.2 IV.3 IV.4 IV.5 IV.6 IV.7 IV.8 Pokój 57 Wymiar stelaża: cm Blat o wymiarach cm, wyposażona w zamek, wyposażona w zamek Wymiary (S W G): cm Szafka prawa, z 1 półką Wymiar stelaża: cm Blat o wymiarach cm Wymiary (S W G): cm Szafka lewa, z 1 półką pod aparaturę Stelaż A-kształtny, wymiar: cm Blat o wymiarach cm przejezdny Wymiar stelaża: cm, stelaż zaopatrzony w kółka Blat o wymiarach cm Wymiar stelaża: cm Blat o wymiarach cm Wymiar stelaża: cm Blat o wymiarach cm Szafka podwieszana o szerokości 60 cm, lewa, z 1 półką Strona 8 z 9

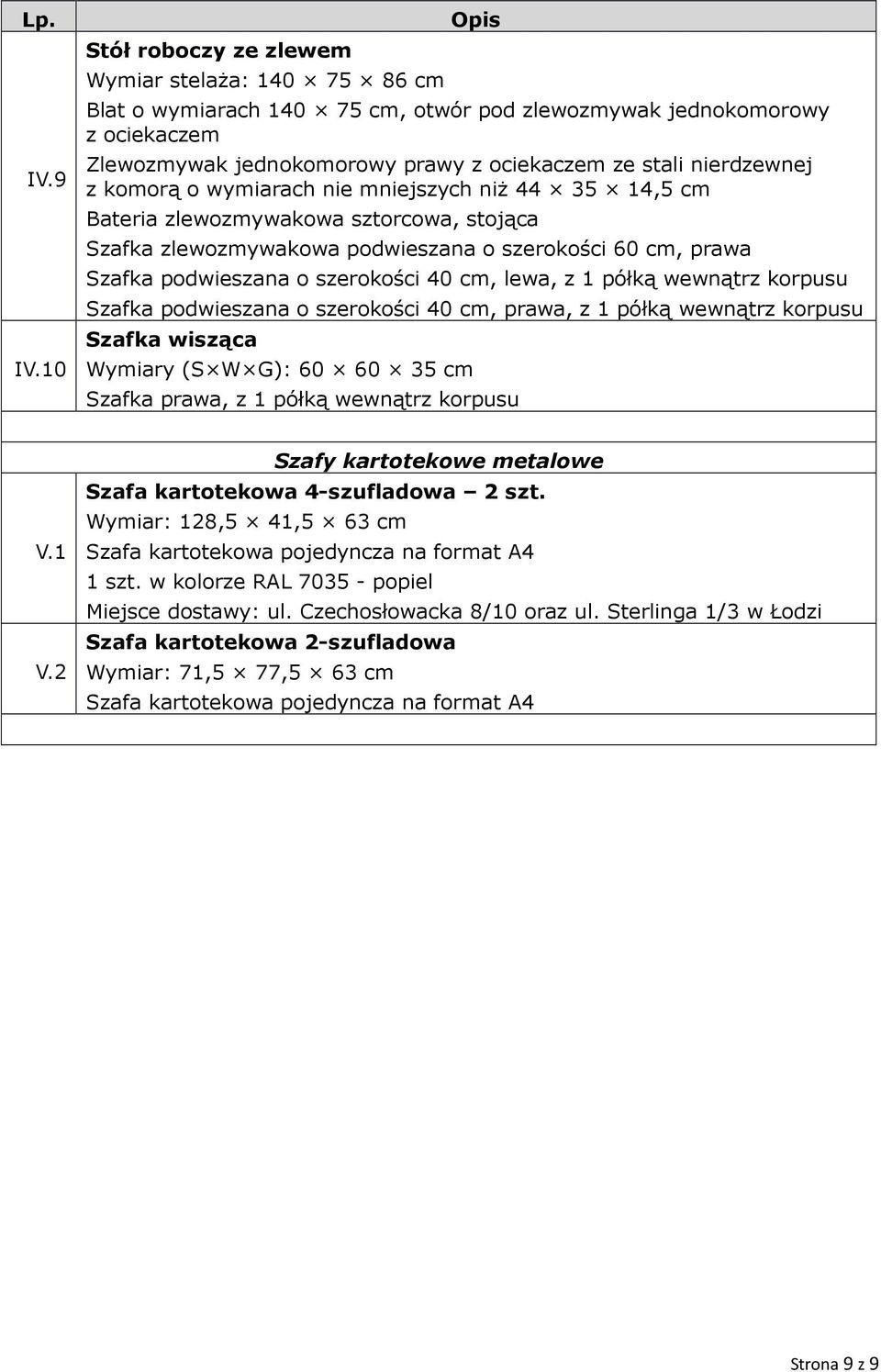

9 Lp. IV.9 IV.10 ze zlewem Wymiar stelaża: cm Blat o wymiarach cm, otwór pod zlewozmywak jednokomorowy z ociekaczem Zlewozmywak jednokomorowy prawy z ociekaczem ze stali nierdzewnej z komorą o wymiarach nie mniejszych niż ,5 cm Bateria zlewozmywakowa sztorcowa, stojąca Szafka zlewozmywakowa podwieszana o szerokości 60 cm, prawa Szafka podwieszana o szerokości 40 cm, lewa, z 1 półką Szafka podwieszana o szerokości 40 cm, prawa, z 1 półką Wymiary (S W G): cm Szafka prawa, z 1 półką V.1 V.2 Szafy kartotekowe metalowe Szafa kartotekowa 4-szufladowa 2 szt. Wymiar: 128,5 41,5 63 cm Szafa kartotekowa pojedyncza na format A4 1 szt. w kolorze RAL popiel Miejsce dostawy: ul. Czechosłowacka 8/10 oraz ul. Sterlinga 1/3 w Łodzi Szafa kartotekowa 2-szufladowa Wymiar: 71,5 77,5 63 cm Szafa kartotekowa pojedyncza na format A4 Strona 9 z 9
