1 07/12 S&P C-Sheet Maty kompozytowe z włóknami węglowych Opis produktu Maty S&P C-Sheet są gotowymi produktami wykonanymi z włókien węglowych na osnowie poliestrowej.. Obszary zastosowań Maty S&P C-Sheet przeznaczone są do wzmacniania konstrukcji betonowych, żelbetowych, sprężonych i stalowych przez przyklejenie ich do podłoża klejem epoksydowym Resin 55. W przypadku konieczności zastosowania żywic dyfuzyjnych stosuje się klej S&P Resicem. Maty są najczęściej stosowane: - w przypadku zwiększenia obciążeń w wyniku zmienionych warunków użytkowania - w przypadku uszkodzeń konstrukcji - przy zmianie schematu statycznego - do skorygowania błędów projektowych lub wykonawczych Właściwości Maty S&P C-Sheet doklejane do konstrukcji stanowią dodatkowe zbrojenie przejmujące naprężenia rozciągające lub ścinające. Doklejenie mat powoduje zwiększenie nośności konstrukcji oraz ograniczenie jej odkształceń. Maty S&P C-Sheet posiadają następujące właściwości: mały ciężar własny mała grubość po wbudowaniu ekonomiczna aplikacja bez stosowania podnośników i urządzeń dociskowych bardzo wysoka wytrzymałość wysoki moduł E znakomitą wytrzymałość zmęczeniową odporność na działanie zasad odporność na korozję możliwość pokrywania powłokami malarskimi 1

W przypadku konieczności zastosowania żywic dyfuzyjnych stosuje się klej S&P Resicem.

2 Dane techniczne S&P C-Sheet 240 Dane techniczne włókien (Jednokierunkowe) Moduł sprężystości (kn/mm 2 ) (N/mm 2 ) Masa włókien (g/m 2 ) (Kierunek główny) Masa powierzchni maty (g/m 2 ) Gęstość (g/cm 3 ) Wydłużenie przy zniszczeniu (%) Grubość do wymiarowania Masa włókien/gęstość (mm) Teoretyczny przekrój do wymiarowania 1000 mm szerokość (mm 2 ) Współczynnik pewności do wymiarowania (laminowanie ręczne / układ jednokierunkowy) Siła niszcząca przy rozciąganiu 1000 mm szerokość (kn) 1000 mm szerokość przy 0.6 % do wymiarowania (kn) Dostawa zwoju: Szerokość: Długość: Zwoje specjalne do uzgodnienia 200 g/m g/m g/m g/m (Zalecenie S&P) , lub 600 mm 150 mb 300 lub 600 mm 100 mb 2

ręczne / układ jednokierunkowy) Siła niszcząca przy rozciąganiu 1000 mm szerokość (kn) 1000 mm szerokość przy 0.

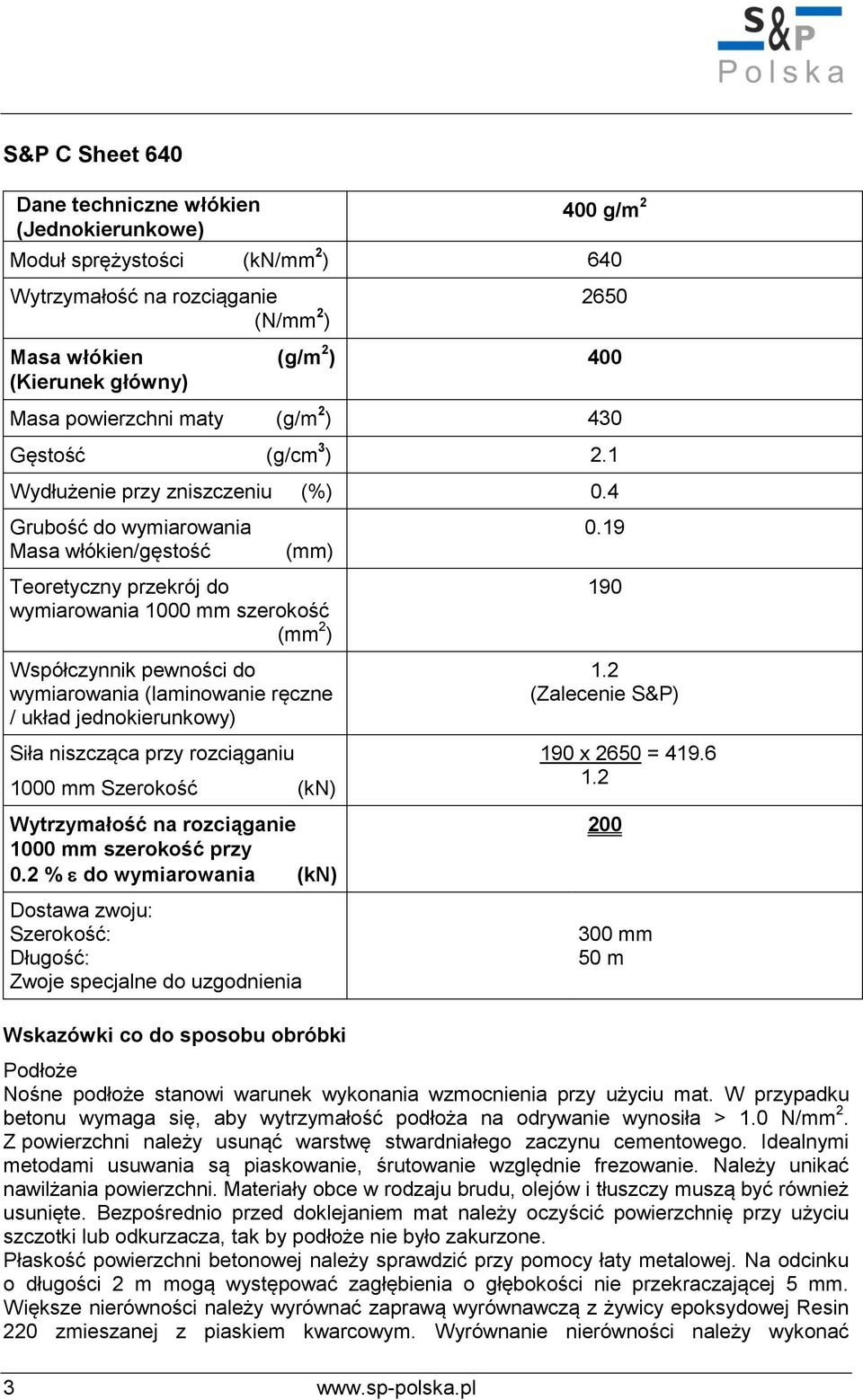

3 S&P C Sheet 640 Dane techniczne włókien (Jednokierunkowe) 400 g/m 2 Moduł sprężystości (kn/mm 2 ) 640 (N/mm 2 ) Masa włókien (g/m 2 ) (Kierunek główny) Masa powierzchni maty (g/m 2 ) 430 Gęstość (g/cm 3 ) 2.1 Wydłużenie przy zniszczeniu (%) 0.4 Grubość do wymiarowania Masa włókien/gęstość (mm) 0.19 Teoretyczny przekrój do wymiarowania 1000 mm szerokość (mm 2 ) Współczynnik pewności do wymiarowania (laminowanie ręczne / układ jednokierunkowy) Siła niszcząca przy rozciąganiu 1000 mm Szerokość (kn) 1000 mm szerokość przy 0.2 % do wymiarowania (kn) Dostawa zwoju: Szerokość: Długość: Zwoje specjalne do uzgodnienia x 2650 = mm 50 m Wskazówki co do sposobu obróbki Podłoże Nośne podłoże stanowi warunek wykonania wzmocnienia przy użyciu mat. W przypadku betonu wymaga się, aby wytrzymałość podłoża na odrywanie wynosiła > 1.0 N/mm 2. Z powierzchni należy usunąć warstwę stwardniałego zaczynu cementowego. Idealnymi metodami usuwania są piaskowanie, śrutowanie względnie frezowanie. Należy unikać nawilżania powierzchni. Materiały obce w rodzaju brudu, olejów i tłuszczy muszą być również usunięte. Bezpośrednio przed doklejaniem mat należy oczyścić powierzchnię przy użyciu szczotki lub odkurzacza, tak by podłoże nie było zakurzone. Płaskość powierzchni betonowej należy sprawdzić przy pomocy łaty metalowej. Na odcinku o długości 2 m mogą występować zagłębienia o głębokości nie przekraczającej 5 mm. Większe nierówności należy wyrównać zaprawą wyrównawczą z żywicy epoksydowej Resin 220 zmieszanej z piaskiem kwarcowym. Wyrównanie nierówności należy wykonać 3

19 Teoretyczny przekrój do wymiarowania 1000 mm szerokość (mm 2 ) Współczynnik pewności do wymiarowania (laminowanie ręczne / układ jednokierunkowy) Siła niszcząca przy rozciąganiu 1000 mm Szerokość

4 co najmniej 1 dzień przed zabiegiem doklejania. Wilgotność masowa podłoża powinna być mniejsza od 4 %. Bezpośrednio przed aplikacją należy określić temperaturę punktu rosy, temperaturę powietrza i otoczenia, jak również względną wilgotność powietrza. Temperatura powierzchni powinna być co najmniej o 3 0 C wyższa od temperatury punktu rosy. Przy doklejaniu temperatura podłoża oraz powietrza atmosferycznego musi wynosić nie mniej niż 5 0 C i nie więcej niż 35 0 C. Przepuszczalność pary wodnej przez oplot z FRP: O ile oplotowi matami S&P podlegać mają mineralne materiały budowlane to % powierzchni elementu budowlanego powinno być tak ukształtowane, aby powierzchnia to była oceniana jako otwarta na dyfuzję pary wodnej lub do laminowania mat należy zastosować systemowy klej otwarty na dyfuzję pary wodnej S&P Resicem. Woda, która penetruje w materiał konstrukcji wskutek podciągania kapilarnego może zostać odprowadzona do otaczającego środowiska przez strefy z pokryciem otwartym na dyfuzję pary wodnej (dzięki zastosowaniu specjalnego kleju dyfuzyjnych). Obróbka W obszarze spoiny klejowej tiksotropowa żywica laminująca Resin 55 lub Resicem nanoszona jest pędzlem. Mata S&P Sheet jest ręcznie układana na żywicy. Żywica laminująca jest zaciągana szpachelką z utwardzonej gumy lub piankowym wałkiem wyłącznie w kierunku włókien. Na matę S&P Sheet można nakładać dodatkową powłokę impregnującą z Resin 55 lub Resicem. Poprawność impregnacji całej powierzchni maty S&P Sheet oceniana jest wizualnie. Większa liczba warstw mat z S&P Sheet może być nawijana metodą mokre na mokre. W celu poprawy przyczepności później układanej warstwy (tynk) można świeżo ułożoną matę S&P Sheet posypać piaskiem kwarcowym. Zakład / zakotwienie S&P Sheet Należy stosować następujące minimalne długości zakładu względnie zakotwienia mat S&P Sheet: Produkt Zakład w kierunku włókien Poprzecznie do kierunku włókien S&P C-Sheet mm - S&P C-Sheet mm - Ochrona pracy Wszystkie prace należy wykonywać zgodnie z zasadami BHP. Zaleca się noszenie rękawic i ubrań ochronnych. W czasie pracy nie wolno palić tytoniu, spożywać posiłków i pić napojów. Forma dostawy S&P C-Sheet /100 mb. w rolkach o szer. 30 lub 60 cm, S&P C-Sheet mb. w rolkach o szer. 30 cm. Składowanie Składowanie odbywa się w suchych pomieszczeniach. Trwałość 36 miesięcy przy właściwym składowaniu 4

Temperatura powierzchni powinna być co najmniej o 3 0 C wyższa od temperatury punktu rosy.

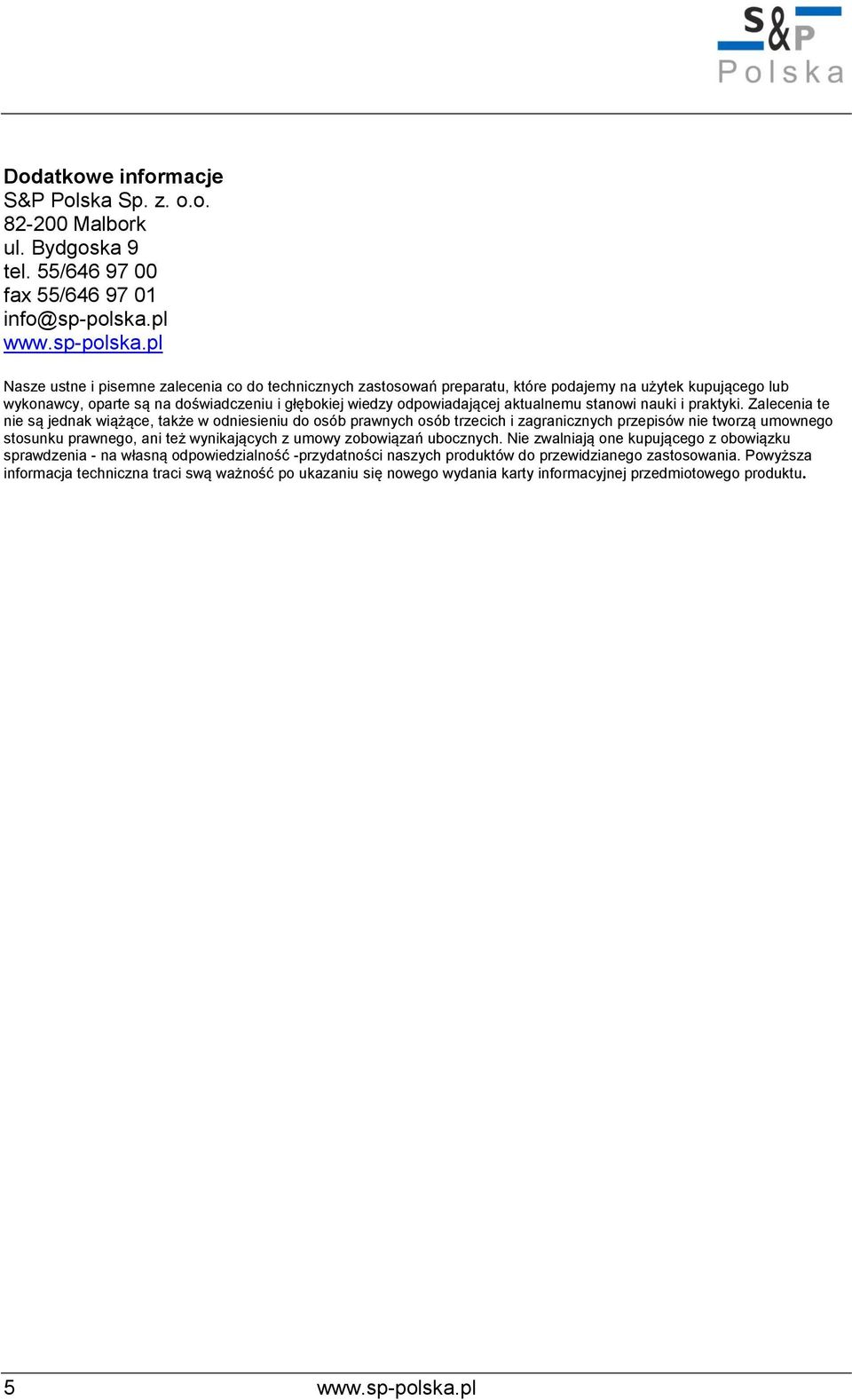

5 Dodatkowe informacje S&P Polska Sp. z. o.o Malbork ul. Bydgoska 9 tel. 55/ fax 55/ info@sp-polska.pl Nasze ustne i pisemne zalecenia co do technicznych zastosowań preparatu, które podajemy na użytek kupującego lub wykonawcy, oparte są na doświadczeniu i głębokiej wiedzy odpowiadającej aktualnemu stanowi nauki i praktyki. Zalecenia te nie są jednak wiążące, także w odniesieniu do osób prawnych osób trzecich i zagranicznych przepisów nie tworzą umownego stosunku prawnego, ani też wynikających z umowy zobowiązań ubocznych. Nie zwalniają one kupującego z obowiązku sprawdzenia - na własną odpowiedzialność -przydatności naszych produktów do przewidzianego zastosowania. Powyższa informacja techniczna traci swą ważność po ukazaniu się nowego wydania karty informacyjnej przedmiotowego produktu. 5

pl Nasze ustne i pisemne zalecenia co do technicznych zastosowań preparatu, które podajemy na użytek kupującego lub wykonawcy, oparte są na doświadczeniu i głębokiej wiedzy odpowiadającej aktualnemu
