SYSTEM IZOLACJI PRZECIWWODNEJ NA BAZIE HYBRYDOWYCH ŻYWIC POLIMOCZNIKOWYCH DO NAKŁADANIA NATRYSKIEM NA DACHACH NIEPODDAWANYCH OBCIĄŻENIOM

Transkrypt

1 Purtop System Roof SYSTEM IZOLACJI PRZECIWWODNEJ NA BAZIE HYBRYDOWYCH ŻYWIC POLIMOCZNIKOWYCH DO NAKŁADANIA NATRYSKIEM NA DACHACH NIEPODDAWANYCH OBCIĄŻENIOM PRODUKTY WCHODZĄCE W SKŁAD SYSTEMU: Purtop 600 Purtop 400 M Primer SN Quartz 0,25 Triblock P Primer BI Primer EP Rustop Primer M Quartz 0,5 Mapefloor Finish 55 OPIS I ZAKRES STOSOWANIA PURTOP SYSTEM ROOF jest systemem izolacji przeciwwodnej do nakładania metodą natrysku, składającym się z produktów PURTOP 600 i PURTOP 400 M dwuskładnikowych, bezrozpuszczalnikowych membran na bazie hybrydowych polimoczników o bardzo krótkim czasie sieciowania. Dzięki doskonałym właściwościom mostkowania rys i wysokiej odporności na naprężenia PURTOP SYSTEM ROOF jest niezwykle uniwersalny i odpowiedni do wielu rodzajów dachów. W niniejszej publikacji wprowadzono podział ze względu na rodzaj podłoża i wykończenia w celu określenia różnych typów dachów nadających się do zaizolowania PURTOP SYSTEM ROOF. Dla uzyskania informacji na temat zastosowań nieuwzględnionych w niniejszym folderze prosimy o kontakt z odpowiednim działem wsparcia technicznego MAPEI w celu znalezienia właściwego rozwiązania. PURTOP SYSTEM ROOF podlega następującemu podziałowi: 1. BETON, PODKŁADY CEMENTOWE, LASTRYKO, CERAMIKA I KLINKIER 2. MEMBRANY BITUMICZNE GŁADKIE I Z POSYPKĄ 3. POWIERZCHNIE METALOWE w połączeniu z różnymi rodzajami materiałów wykończeniowych: A. POWŁOKI OCHRONNE B. DACHY ODWRÓCONE C. DACHY ZIELONE (Na przykład: PURTOP SYSTEM ROOF 1A oznacza hydroizolację na betonowym podłożu 1, z ochronną powłoką wykończeniową A). WŁAŚCIWOŚCI I ZALETY Dzięki doskonałej przyczepności membran PURTOP 600 i PURTOP 400 M do różnych rodzajów podłoży mogą być stosowane do naprawy warstwy hydroizolacji w przypadku różnych typów dachów. Szybkość aplikacji ze względu na natychmiastowe właściwości izolacyjne i możliwość obciążenia ruchem pieszym membran PURTOP 600 i PURTOP 400 M. Nadaje się do większości podłoży budowlanych dzięki wysokiej wytrzymałości mechanicznej i zdolności mostkowania rys dynamicznych. Przykłady izolacji dachowych Purtop System Roof

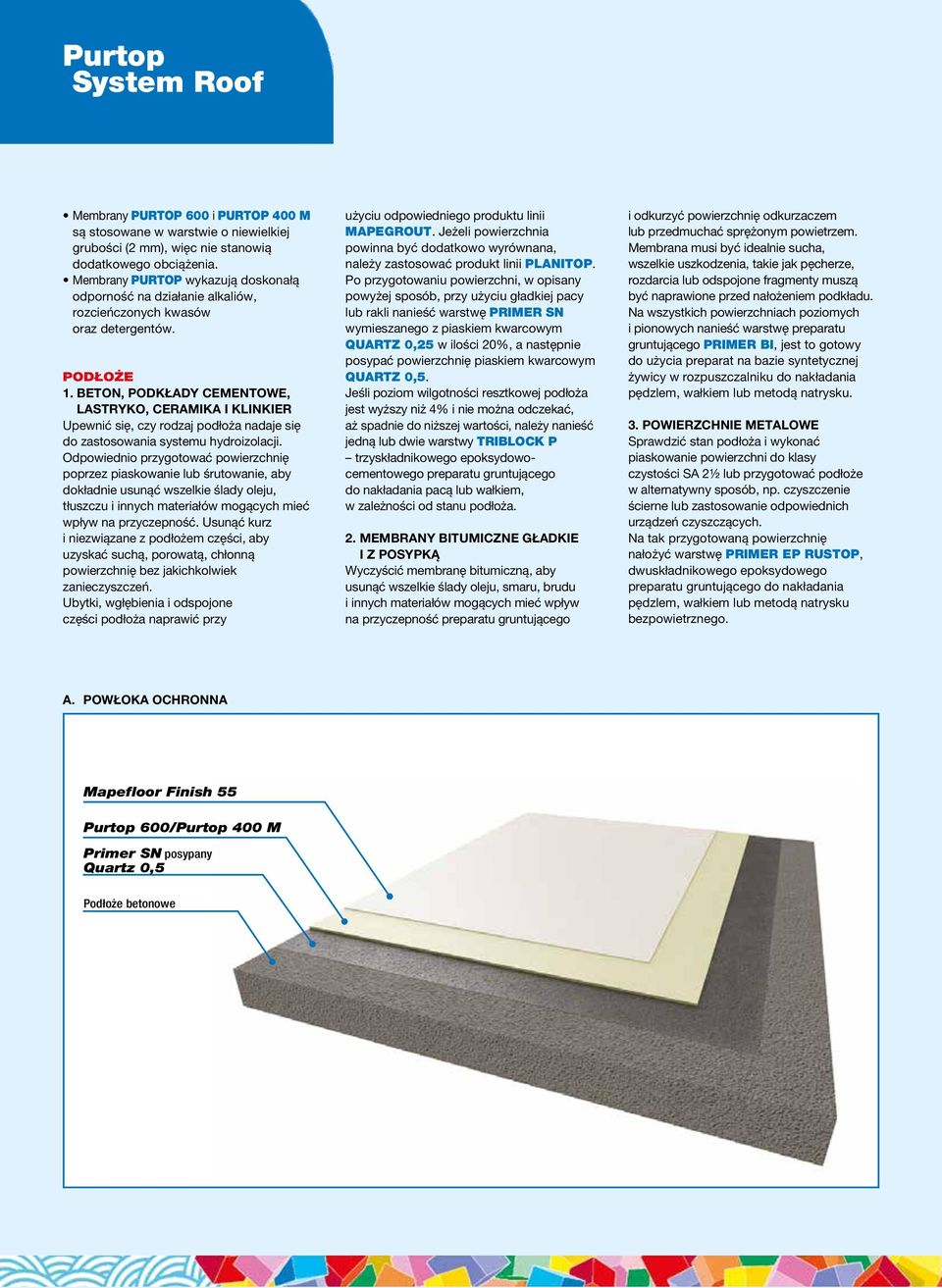

2 Purtop System Roof Membrany PURTOP 600 i PURTOP 400 M są stosowane w warstwie o niewielkiej grubości (2 mm), więc nie stanowią dodatkowego obciążenia. Membrany PURTOP wykazują doskonałą odporność na działanie alkaliów, rozcieńczonych kwasów oraz detergentów. PODŁOŻE 1. BETON, PODKŁADY CEMENTOWE, LASTRYKO, CERAMIKA I KLINKIER Upewnić się, czy rodzaj podłoża nadaje się do zastosowania systemu hydroizolacji. Odpowiednio przygotować powierzchnię poprzez piaskowanie lub śrutowanie, aby dokładnie usunąć wszelkie ślady oleju, tłuszczu i innych materiałów mogących mieć wpływ na przyczepność. Usunąć kurz i niezwiązane z podłożem części, aby uzyskać suchą, porowatą, chłonną powierzchnię bez jakichkolwiek zanieczyszczeń. Ubytki, wgłębienia i odspojone części podłoża naprawić przy użyciu odpowiedniego produktu linii MAPEGROUT. Jeżeli powierzchnia powinna być dodatkowo wyrównana, należy zastosować produkt linii PLANITOP. Po przygotowaniu powierzchni, w opisany powyżej sposób, przy użyciu gładkiej pacy lub rakli nanieść warstwę PRIMER SN wymieszanego z piaskiem kwarcowym QUARTZ 0,25 w ilości 20%, a następnie posypać powierzchnię piaskiem kwarcowym QUARTZ 0,5. Jeśli poziom wilgotności resztkowej podłoża jest wyższy niż 4% i nie można odczekać, aż spadnie do niższej wartości, należy nanieść jedną lub dwie warstwy TRIBLOCK P trzyskładnikowego epoksydowocementowego preparatu gruntującego do nakładania pacą lub wałkiem, w zależności od stanu podłoża. 2. MEMBRANY BITUMICZNE GŁADKIE I Z POSYPKĄ Wyczyścić membranę bitumiczną, aby usunąć wszelkie ślady oleju, smaru, brudu i innych materiałów mogących mieć wpływ na przyczepność preparatu gruntującego i odkurzyć powierzchnię odkurzaczem lub przedmuchać sprężonym powietrzem. Membrana musi być idealnie sucha, wszelkie uszkodzenia, takie jak pęcherze, rozdarcia lub odspojone fragmenty muszą być naprawione przed nałożeniem podkładu. Na wszystkich powierzchniach poziomych i pionowych nanieść warstwę preparatu gruntującego PRIMER BI, jest to gotowy do użycia preparat na bazie syntetycznej żywicy w rozpuszczalniku do nakładania pędzlem, wałkiem lub metodą natrysku. 3. POWIERZCHNIE METALOWE Sprawdzić stan podłoża i wykonać piaskowanie powierzchni do klasy czystości SA 2½ lub przygotować podłoże w alternatywny sposób, np. czyszczenie ścierne lub zastosowanie odpowiednich urządzeń czyszczących. Na tak przygotowaną powierzchnię nałożyć warstwę PRIMER EP RUSTOP, dwuskładnikowego epoksydowego preparatu gruntującego do nakładania pędzlem, wałkiem lub metodą natrysku bezpowietrznego. A. POWŁOKA OCHRONNA Mapefloor Finish 55 Purtop 600/Purtop 400 M Primer SN posypany Quartz 0,5 Podłoże betonowe

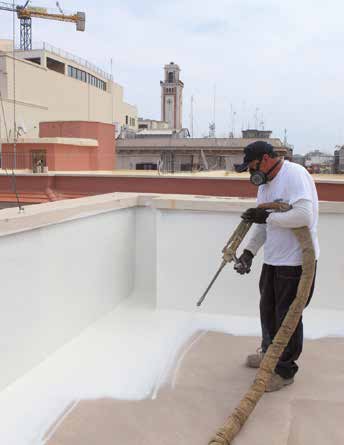

3 MEMBRANY PURTOP 600 i PURTOP 400 M Membrany PURTOP nanosić w temperaturze od +5 C do +40 C. Przed naniesieniem PURTOP należy usunąć z powierzchni wszelkie ślady kurzu przy użyciu odkurzacza przemysłowego. Temperatura podłoża powinna być co najmniej +3 C wyższa od temperatury punktu rosy, a poziom wilgotności podłoża nie może być wyższy niż 4%. W celu naniesienia membran PURTOP 600 lub PURTOP 400 M należy zastosować specjalistyczną maszynę natryskową do aplikacji pod wysokim ciśnieniem, wyposażoną w kontrolę przepływu i temperatury oraz samoczyszczącą dyszę pistoletu. Membrany PURTOP nanosić w jednorodnej warstwie na wszystkich powierzchniach poziomych i pionowych oraz wewnątrz umieszczonych na dachu odpływów. Jeśli aplikacja PURTOP 600 lub PURTOP 400 M zostanie przerwana na dłużej niż 2 godziny (maksymalny czas po jakim można nanieść kolejną warstwę PURTOP bez dodatkowych zabiegów), kolejną warstwę PURTOP można nanosić jedynie na warstwę PRIMER M z 30 cm zakładem. WARSTWA ZAMYKAJĄCA A. POWŁOKA OCHRONNA W celu zwiększenia odporności na promieniowanie UV, agresywne środki chemiczne i ścieranie nanieść warstwę MAPEFLOOR FINISH 55 dwuskładnikowej, alifatycznej, poliuretanowej powłoki z dodatkiem specjalnych wypełniaczy, nadającej matowe, antypoślizgowe wykończenie dachowej warstwy izolacyjnej, dostępnej w kolorach 1015, 7000, 7001, 7032 oraz 7046 jeżeli wymagane jest barwne wykończenie. Nanieść jednorodną warstwę żywicy MAPEFLOOR FINISH 55 wałkiem z krótkim włosiem lub metodą natrysku. Dla uzyskania bardziej antypoślizgowej powierzchni, podczas mieszania dodać 10% wagowo proszkowego wypełniacza: MAPEFLOOR FILLER. Dla podniesienia walorów estetycznych, powłokę zamykającą MAPEFLOOR FINISH 55 nanieść w sposób krzyżowy. Należy pamiętać, aby warstwę wykończeniową nanieść w ciągu 24 godzin po ułożeniu wybranego rodzaju membrany PURTOP. B. DACHY ODWRÓCONE (patrz zdjęcie). C. DACHY ZIELONE (patrz zdjęcie). B. DACH ODWRÓCONY Balast Geosyntetyk TNT (> 300 g/m²) Izolacja termiczna Geosyntetyk TNT (> 400 g/m²) + arkusz folii PE (min. grubość 0,8 mm) Purtop 600/ Purtop 400 M Primer SN posypany Quartz 0,5 Podłoże betonowe

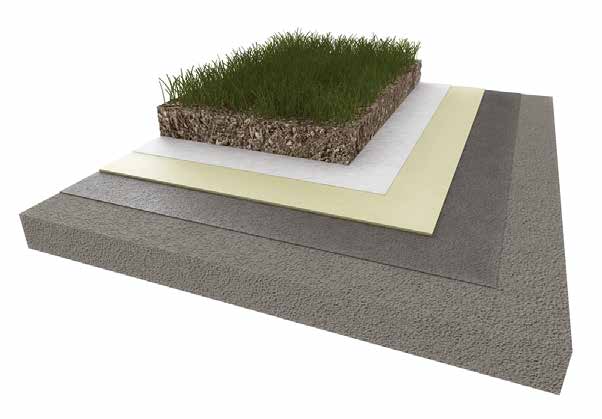

4 UWAGA W celu uzyskania dalszych informacji na temat produktów, składników systemu izolacji przeciwwodnej PURTOP należy zapoznać się z kartą techniczną danego wyrobu. Zalecenia odnośnie bezpiecznego stosowania i obchodzenia się z produktami są zawarte w karcie charakterystyki każdego komponentu systemu. Jeśli system jest stosowany na innych powierzchniach niż wymienione lub w innych warunkach klimatycznych oraz jeżeli przewidziane są końcowe zastosowania niewymienione w folderze dostępnym dla systemu, prosimy o kontakt z odpowiednim działem wsparcia technicznego MAPEI. Dostępne kolory MAPEFLOOR FINISH 55: Aplikacja Mapefloor Finish 55 Kolory przedstawione są tylko dla celów demonstracyjnych ze względu na ograniczenia techniki nadruku C. DACHY ZIELONE Ziemia ogrodowa Polyfond Kit Drain produkcji Polyglass S.p.A. Purtop 600/ Purtop 400 M Primer SN posypany Quartz 0,5 Podłoże betonowe

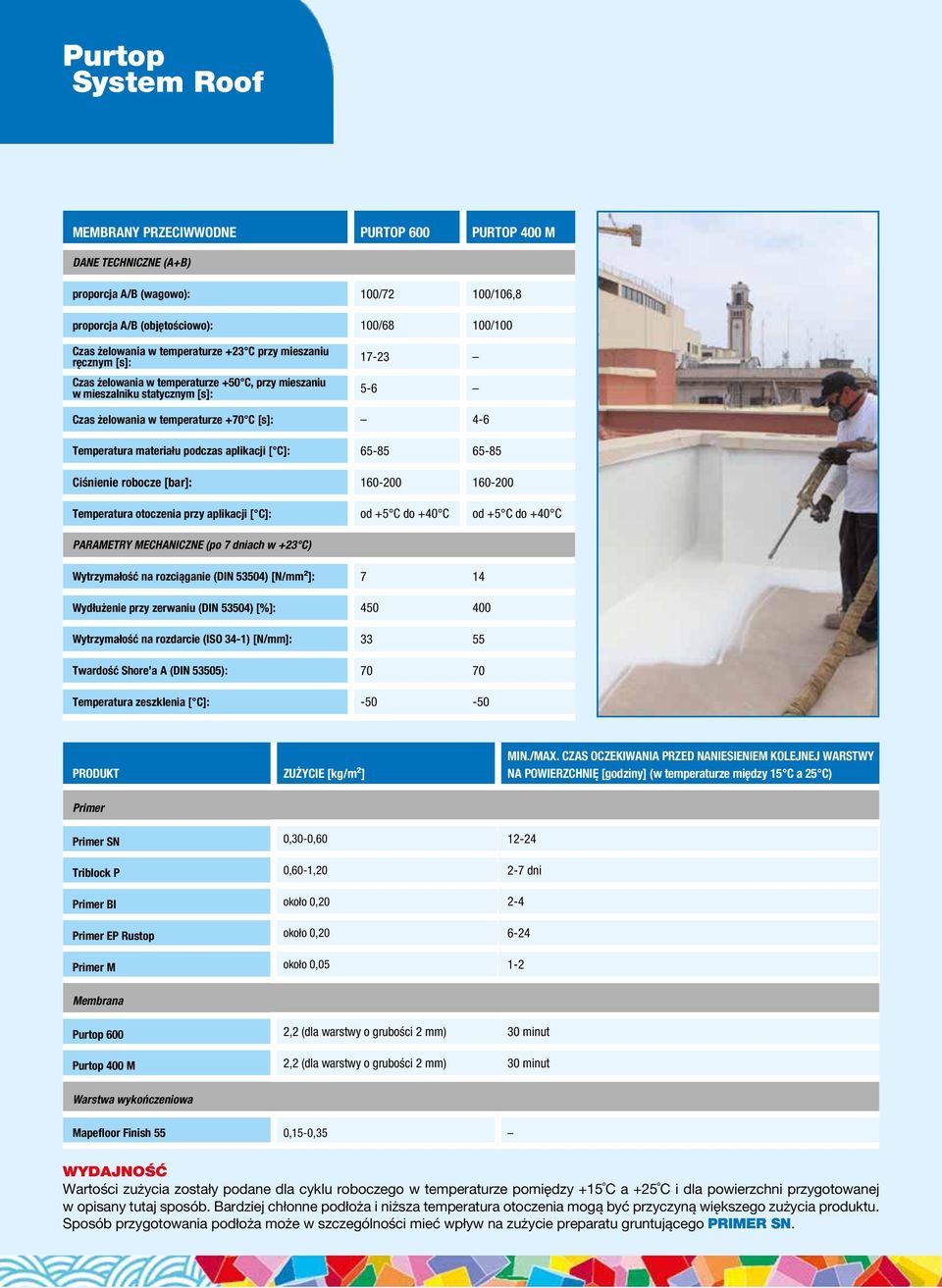

5 Purtop System Roof MEMBRANY PRZECIWWODNE PURTOP 600 PURTOP 400 M DANE TECHNICZNE (A+B) proporcja A/B (wagowo): 100/72 100/106,8 proporcja A/B (objętościowo): 100/68 100/100 Czas żelowania w temperaturze +23 C przy mieszaniu ręcznym [s]: Czas żelowania w temperaturze +50 C, przy mieszaniu w mieszalniku statycznym [s]: Czas żelowania w temperaturze +70 C [s]: 4-6 Temperatura materiału podczas aplikacji [ C]: Ciśnienie robocze [bar]: Temperatura otoczenia przy aplikacji [ C]: od +5 C do +40 C od +5 C do +40 C PARAMETRY MECHANICZNE (po 7 dniach w +23 C) Wytrzymałość na rozciąganie (DIN 53504) [N/mm²]: 7 14 Wydłużenie przy zerwaniu (DIN 53504) [%]: Wytrzymałość na rozdarcie (ISO 34-1) [N/mm]: Twardość Shore a A (DIN 53505): Temperatura zeszklenia [ C]: PRODUKT ZUŻYCIE [kg/m²] MIN./MAX. CZAS OCZEKIWANIA PRZED NANIESIENIEM KOLEJNEJ WARSTWY NA POWIERZCHNIĘ [godziny] (w temperaturze między 15 C a 25 C) Primer Primer SN 0,30-0, Triblock P 0,60-1, dni Primer BI około 0, Primer EP Rustop około 0, Primer M około 0, Membrana Purtop 600 2,2 (dla warstwy o grubości 2 mm) 30 minut Purtop 400 M 2,2 (dla warstwy o grubości 2 mm) 30 minut Warstwa wykończeniowa Mapefloor Finish 55 0,15-0,35 WYDAJNOŚĆ Wartości zużycia zostały podane dla cyklu roboczego w temperaturze pomiędzy +15 C a +25 C i dla powierzchni przygotowanej w opisany tutaj sposób. Bardziej chłonne podłoża i niższa temperatura otoczenia mogą być przyczyną większego zużycia produktu. Sposób przygotowania podłoża może w szczególności mieć wpływ na zużycie preparatu gruntującego PRIMER SN.
