1 Szansą dla rolnictwa i środowiska - ogólnopolska kampania edukacyjno-informacyjna 26 listopada 2012 r. Tytuł prezentacji: Elektrociepłownia biogazowa Piaski Autor prezentacji : Arkadiusz Wojciechowski Prokurent, Dyrektor ds. Eksploatacyjno surowcowych

2 GRUPA KAPITAŁOWA WIKANA S.A. Główne obszary działania : - deweloperski - komercyjny - projektowania i budowy instalacji do wytwarzania energii ze źródeł odnawialnych

3 Wikana Bioenergia sp. z o.o. Główne obszary działania : - budowa instalacji do produkcji biogazu rolniczego z układami kogeneracyjnymi - farmy fotowoltaiczne

4 Parametry Bioelektrociepłowni Piaski - Moc elektryczna 0,99[MW ele.] - Moc cieplna 1,1[MW ciepła] - Roczna produkcja energii elektrycznej ~8400[MWh] - Instalacja produkująca biogaz w ilości 500,0[Nm3/h]

5

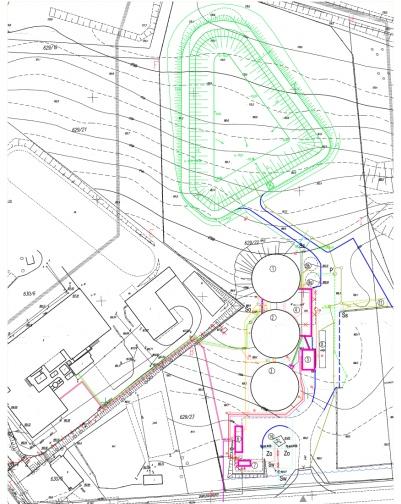

6 PZT-Bioelektrociepłownia Piaski Mleczarnia Układ fermentacyjny

7 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

8 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

9 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

10 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

11 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

12 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

13 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

14 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA Silnik kogeneracyjny F3 Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

15 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA F3 Silnik kogeneracyjny Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

16 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA F3 Silnik kogeneracyjny Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

17 Biogazownia rolnicza (właściwie elektrociepłownia biogazowa z wsadem rolniczym) SKŁAD SUROWCA F3 Silnik kogeneracyjny Proces hermetyczny Zbiornik Wstępny POFERMENT F1 MASZYNOWNIA F2

18 Kogeneracja Wytworzony biogaz jest odsiarczany, odwadniany, schładzany i przetłaczany za pomocą podziemnego gazociągu do silnika kogeneracyjnego wytwarzającego w skojarzonym procesie prąd i ciepło. Spalany gaz zamieniany jest na energię cieplną i elektryczną. AW

19 Kogeneracja Wytworzony biogaz jest odsiarczany, odwadniany, schładzany i przetłaczany za pomocą podziemnego gazociągu do silnika kogeneracyjnego wytwarzającego w skojarzonym procesie prąd i ciepło. Spalany gaz zamieniany jest na energię cieplną i elektryczną. AW

20 Proces jest całkowicie zautomatyzowany i monitorowany Przy obsłudze możliwa jest zdalna (przez internet) obsługa wszystkich procesów technologicznych

21 Proces jest całkowicie zautomatyzowany i monitorowany Przy obsłudze możliwa jest zdalna (przez internet) obsługa wszystkich procesów technologicznych

22 Proces jest całkowicie zautomatyzowany i monitorowany Przy obsłudze możliwa jest zdalna (przez internet) obsługa wszystkich procesów technologicznych

23 Proces jest całkowicie zautomatyzowany i monitorowany Przy obsłudze możliwa jest zdalna (przez internet) obsługa wszystkich procesów technologicznych

24 Proces jest całkowicie zautomatyzowany i monitorowany Przy obsłudze możliwa jest zdalna (przez internet) obsługa wszystkich procesów technologicznych

25 Monitoring i zatrudnienie Do obsługi instalacji wymagana jest pięcioosobowa załoga

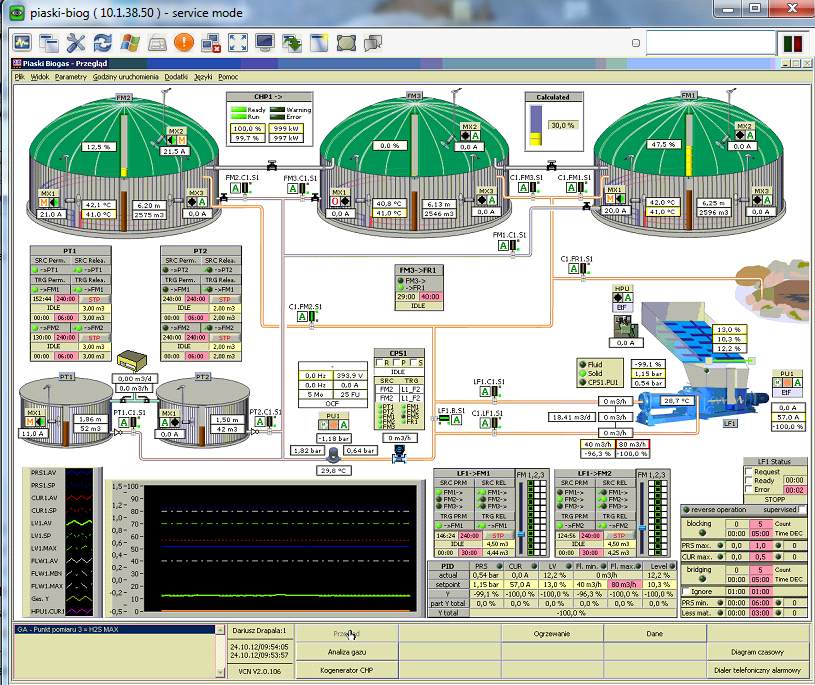

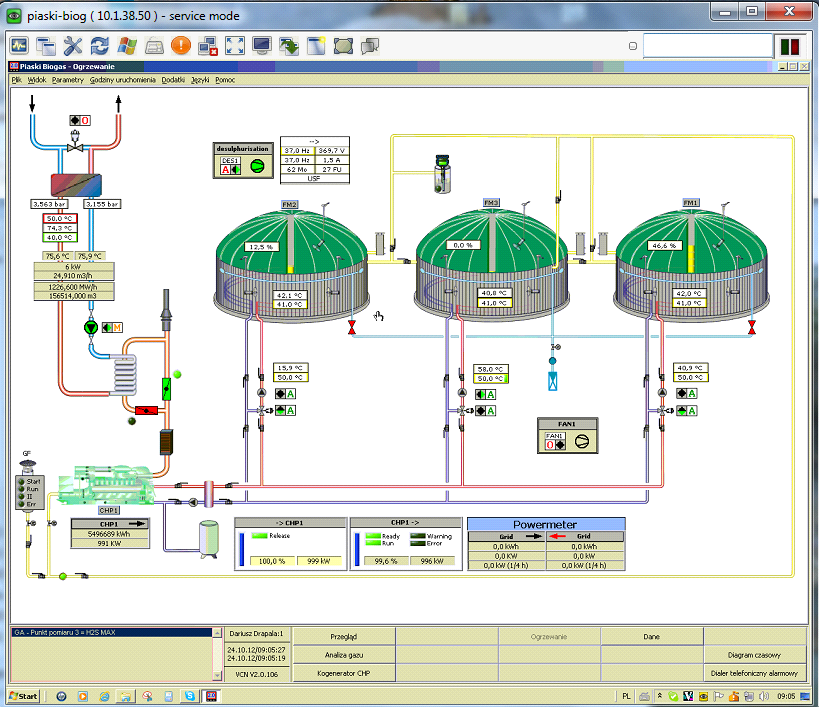

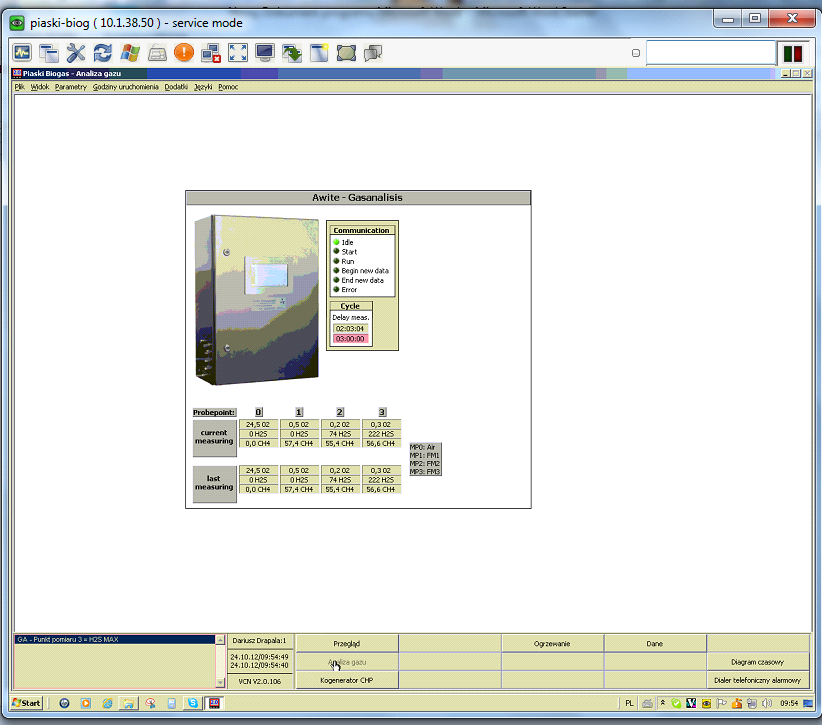

26 Interfejs programu do monitoringu biogazowni

27 Interfejs programu do monitoringu biogazowni

28 Interfejs programu do monitoringu biogazowni

29 Interfejs programu do monitoringu biogazowni

30 Interfejs programu do monitoringu biogazowni

31 Substraty Instalacja Obecnie stosowany w Piaskach wsad została dobowy: zaprojektowana - zielona wsad odpadowa dobowy: masa roślinna 12,0 [Mg] -- kiszonka kukurydzy 45,0 21,0 [Mg] -- serwatka wysłodki buraka 30,0 [Mg] cukrowego 18,0 [Mg] - wywar 36,0[m3]

32 Procesy R3 i R10 Stosowane przez nas substraty podlegają odzyskowi w procesie recyklingu organicznego R3 Poferment jest odpadem o kodzie i podlega procedurze odzysku R10 Jesteśmy na etapie uzyskania certyfikatu co umożliwi nam stosowanie pofermentu jako nawozu organicznego WB-NPK.

33 POFERMENT- po procesie certyfikacji - DOSKONAŁY NAWÓZ ORGANICZNY

34 Rozprowadzanie nawozu Frakcję ciekłą rozprowadzamy na pola dwa razy do roku za pomocą ciągnika z beczką o specjalnej konstrukcji

35 Rozprowadzanie nawozu Frakcję ciekłą rozprowadzamy na pola dwa razy do roku za pomocą ciągnika z beczką o specjalnej konstrukcji

36

37 Wartość nawozowa Składnik Cena 1 kg Ilość [kg/t] Wartość w 1 tonie cieczy Wartość 12,6 m3 N 3,85 zł 3,0 11,55 zł 101,87* zł P2O5 5,18 zł 1,5 7,77 zł 98,00 zł K2O 3,00 zł 3,9 11,7 zł 147,42 zł SUMA 31,20 zł 347,29 zł Przy nawożeniu nawozami mineralnymi należy doliczyć także koszty rozwiezienia nawozu. * Po uwzględnieniu współczynnika parowania 0,7.

38 Korzyści dla rolników - aktywizacja rolnictwa wzrost produkcji substratów energetycznych różnicowanie na obszarach rolniczych - świadczenie usług w zakresie siewu, zbioru i transportu. - zagospodarowanie odpadów z produkcji rolnej - możliwość wykorzystania pofermentu w celach nawozowych

39 Korzyści dla środowiska - redukcja emisji - czysta energia - zagospodarowanie odpadów przez ich wykorzystanie w procesie produkcji biogazu

40 Dziękuję za uwagę
