Projekt szczegółowy oznakowania budynków i parku Muzeum Fryderyka Chopina w Zelazowej Woli.

Transkrypt

1 Część I oznakowanie wewnętrzne budynków zawiera korektę materiału znaków wiszących ze względu na atesty p.poż.*

2 LOGO Chopin Muzeum Czcionka Gill Sans Regular ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz ,. Gill Sans Italic ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz ,. Gill Sans Light ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz ,. Gill Sans Light Italic ABCDEFGHIJKLMNOPQRSTUVWXYZ abcdefghijklmnopqrstuvwxyz ,. Kolory Materiały wykończeniowe Znaki budynkowe wiszące Znaki tabliczki przy toaletach Wyklejanie identyfikujące wejście Znak logo przy wejściu Znak pchaj/ciągnij Numeracja szafek PANTONE 207 U C 0 M 100 Y 43 K 19 C 0 M 0 Y 0 K 70 C 0 M 0 Y 0 K 10 płyty podwojne gr 9.5mm 3form Varia Vapour, lub równoważna wykończenie typ: SUPERMATTE nadruk UV płyty podwojne gr 9.5mm 3form Varia Vapour, lub równoważna wykończenie typ: SUPERMATTE nadruk UV Folia przylepna kolor wg specyfikacji Folia 3M Haze , efekt piaskowanego szkła lub równoważna Folia 3M Haze , efekt piaskowanego szkła lub równoważna Metal lakierowany mat, RAL 7016 option 1

3 A1 A9 A9 A9 A8 A2 A5 A6 A13 A14 A11 A12 A3 A4 A10 A7 A# znak wiszący / kierunkowskaz A# znak wiszący z logo muzeum A# znak identyfikujący - tabliczka naścienna option 1 A - plan lokalizacyjny oznakowania Budynek

4 SALA MULTIMEDIALNA MEDIA ROOM TOALETY TOILETS TOALETY TOILETS BILETY TICKETS SCHOWKI BAG LOCKERS PAMIĄKI GIFTS AUDIOPRZEWODNIKI AUDIOGUIDES SCHOWKI BAG LOCKERS SCHOWKI BAG LOCKERS AUDIOPRZEWODNIKI AUDIOGUIDE HIRE SALA MULTIMEDIALNA MEDIA ROOM TOALETY TOILETS BILETY TICKETS WEJŚCIE DO PARKU PARK ENTRY INFORMACJA INFORMATION A1 A2 A3 A4 A5 A6 A7 A8 A9 Zawartość informacyjna znaku na rysunku jest przykładowa. Docelowa treść według Zamawiającego. Przed wykonaniem znaków wszelka informacja na znakach podlega osobnemu zatwierdzeniu przez Zamawiającego. Budynek option 1 A - Zestawienie znaków wiszących

5 kabel stalowy do podwieszenia znaku 100 kabel stalowy do podwieszenia znaku 100 tuleja stalowa lub pret do mocowania znaku kaseton z plyty gr. 9.5mm, 3Form Varia lub równowa na kolor mleczny pó³przezroczysty - styl Vapour, wykoñczenie: "super matte" grafika drukowana UV AUDIOPRZEWODNIKI AUDIOGUIDE HIRE SALA MULTIMEDIALNA MEDIA ROOM TOALETY TOILETS BILETY TICKETS WEJŚCIE DO PARKU PARK ENTRY 2000 tuleja stalowa lub pret do mocowania znaku kaseton z plyty gr. 9.5mm, 3Form Varia lub równowa na kolor mleczny pó³przezroczysty - styl Vapour, wykoñczenie: "super matte" grafika drukowana UV 2000 ZNAK IDENTYFIKACYJNY WISZ CY SKALA 1:20 ZNAK - LOGO WISZ CY SKALA 1:20 Budynek option 1 A - Zestawienie znaków wiszących - rysunek techniczny

6 kabel stalowy do zawieszania znaku kabel stalowy do zawieszania znaku mocowanie: tuleja stalowa lub pret o sr. 12mm przeprowadzona poprzez kaseton, z nawierconymi na koncach otworami do przepuszczenia kabla stalowego oraz do wkrecenia srub zaciskowych 100 mocowanie: tuleja stalowa lub pret o sr. 12mm przeprowadzona poprzez kaseton, z nawierconymi na koncach otworami do przepuszczenia kabla stalowego oraz do wkrecenia srub zaciskowych kaseton z plyty 3 Form Varia (9.5mm) lub rownowazny, polprzezroczysty, mlecznobialy, styl Vapourt, wykonczenie "supermatte". kaseton z plyty 3 Form Varia (9.5mm) lub rownowazny, polprzezroczysty, mlecznobialy, styl Vapourt, wykonczenie "supermatte". wszystkie boki oraz denka o kraw dziach klejonych pod katem 45 stopni ZNAK ZAWIESZONY / DETAL SKALA 1:5 Budynek option 1 A - znak wiszący - detal

7 10 cm 10 cm 10 cm górna krawędź znaku wyrównać do górnej krawędzi uchwytu DAMSKA FEMALE MĘSKA MALE NIEPEŁNOSPRAWNY DISABLED A10 A11 A12 A13 A14 Znak option identyfikacyjny 1 toalet

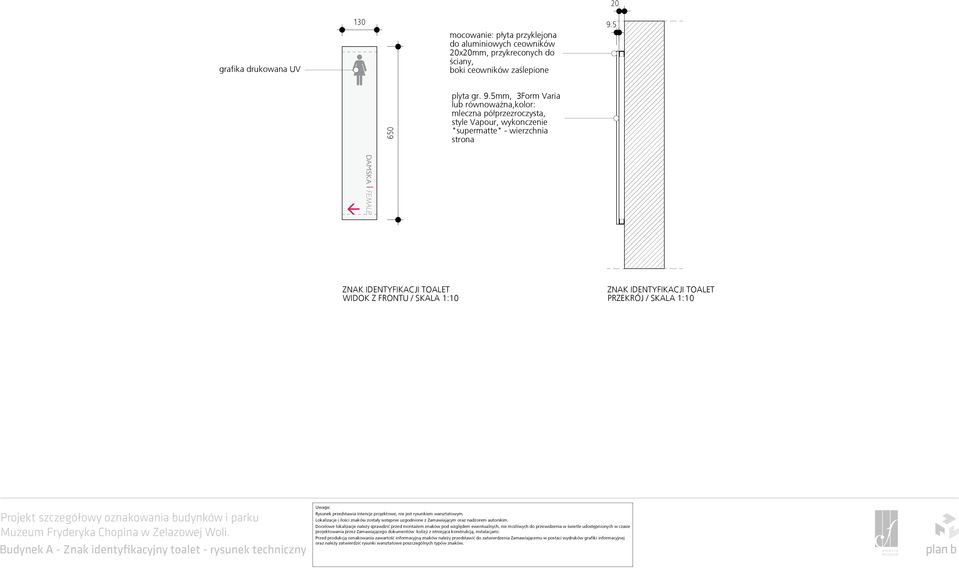

8 20 grafika drukowana UV 130 mocowanie: p³yta przyklejona do aluminiowych ceowników 20x20mm, przykreconych do ściany, boki ceowników zaślepione plyta gr. 9.5mm, 3Form Varia lub równowa na,kolor: mleczna pó³przezroczysta, style Vapour, wykonczenie "supermatte" - wierzchnia strona DAMSKA FEMALE ZNAK IDENTYFIKACJI TOALET WIDOK Z FRONTU / SKALA 1:10 ZNAK IDENTYFIKACJI TOALET PRZEKRÓJ / SKALA 1:10 Budynek option 1 A - Znak identyfikacyjny toalet - rysunek techniczny

9 A9 A2 A3 40 cm 40 cm 40 cm 200 cm AUDIOPRZEWODNIKI AUDIOGUIDES SALA MULTIMEDIALNA MEDIA ROOM TOALETY TOILETS BILETY TICKETS WEJŚCIE DO PARKU PARK ENTRY SCHOWKI BAG LOCKERS 210 cm Widok option wnętrza 1 z lokalizacją znaków

10 A9 40 cm A5 40 cm 200 cm AUDIOPRZEWODNIKI AUDIOGUIDES SCHOWKI BAG LOCKERS PAMIĄKI GIFTS 210 cm Widok option wnętrza 1 z lokalizacją znaków

11 A9 A8 A6 A7 40 cm 40 cm 40 cm 40 cm 200 cm SALA MULTIMEDIALNA MEDIA ROOM BILETY TICKETS TOALETY TOILETS TOALETY TOILETS 210 cm Widok option wnętrza 1 z lokalizacją znaków

12 A10 13 cm NIEPEŁNOSPRAWNY DISABLED 65 cm 95 cm DAMSKA FEMALE MĘSKA MALE A11 13 cm A12 13 cm A14 13 cm 13 cm NIEPEŁNOSPRAWNY DISABLED NIEPEŁNOSPRAWNY DISABLED A13 65 cm 65 cm 95 cm 95 cm 65 cm 95 cm 95 cm optionwejścia 1 widok do toalet z lokalizacją znaków DAMSKA FEMALE MĘSKA MALE MĘSKA MALE 65 cm

13 C1 C6 C2 C7 C9 C6 C3 C4 A# znak wiszący / kierunkowskaz A# znak wiszący z logo muzeum A# znak identyfikujący - tabliczka naścienna option 1 CD Budynek C5 C8

14 TOALETY TOILETS TOALETY TOILETS SALA KONCERTOWA CONCERT HALL SALA KONCERTOWA CONCERT HALL SZATNIA CLOAKROOM C1 C2 C3 C4 C5 C6 Zawartość informacyjna znaku na rysunku jest przykładowa. Docelowa treść według Zamawiającego. Przed wykonaniem znaków wszelka informacja na znakach podlega osobnemu zatwierdzeniu przez Zamawiającego. Budynek option 1 CD - Zestawienie znaków wiszących

15 kabel stalowy do podwieszenia znaku 100 kabel stalowy do podwieszenia znaku 100 tuleja stalowa lub pret do mocowania znaku tuleja stalowa lub pret do mocowania znaku kaseton z plyty gr. 9.5mm, 3Form Varia lub równowa na kolor mleczny pó³przezroczysty - styl Vapour, wykoñczenie: "super matte" grafika drukowana UV SALA KONCERTOWA CONCERT HALL 2400 kaseton z plyty gr. 9.5mm, 3Form Varia lub równowa na kolor mleczny pó³przezroczysty - styl Vapour, wykoñczenie: "super matte" grafika drukowana UV 2400 ZNAK IDENTYFIKACYJNY WISZ CY SKALA 1:20 ZNAK - LOGO WISZ CY SKALA 1:20 option 1 Budynek CD - Zestawienie znaków wiszących - rysunek techniczny

16 10 cm 10 cm 10 cm górna krawędź znaku wyrównać do górnej krawędźi uchwytu DAMSKA FEMALE NIEPEŁNOSPRAWNY DISABLED MĘSKA MALE C7 C8 C9 Budynek option 1 CD - Zestawienie znaków identyfikyjących toalet

17 20 grafika drukowana UV 130 mocowanie: p³yta przyklejona do aluminiowych ceowników 20x20mm, przykreconych do ściany, boki ceowników zaślepione plyta gr. 9.5mm, 3Form Varia lub równowa na,kolor: mleczna pó³przezroczysta, style Vapour, wykonczenie "supermatte" - wierzchnia strona DAMSKA FEMALE ZNAK IDENTYFIKACJI TOALET WIDOK Z FRONTU / SKALA 1:10 ZNAK IDENTYFIKACJI TOALET PRZEKRÓJ / SKALA 1:10 Budynek option 1 CD - Znak identyfikacyjny toalet - rysunek techniczny

18 C1 C2 C3 C4 C5 40 cm 40 cm 40 cm 40 cm 40 cm cm SZATNIA CLOAKROOM SALA KONCERTOWA CONCERT HALL SALA KONCERTOWA CONCERT HALL TOALETY TOILETS TOALETY TOILETS cm Budynek option 1 CD - widok wnętrza z lokalizacją znaków

19 C6 C6 40 cm 40 cm 240 cm SALA KONCERTOWA CONCERT HALL SALA KONCERTOWA CONCERT HALL 282 cm Budynek option 1 CD - widok wnętrza z lokalizacją znaków

20 C7 C8 C9 13 cm 13 cm 13 cm 65 cm MĘSKA MALE NIEPEŁNOSPRAWNY DISABLED DAMSKA FEMALE 85 cm 13 cm Folia 3M Haze lub równoważna Budynek option 1 CD - widok przedsionka toalet z lokalizacją znaków

21 TOALETY TOILETS TOALETY TOILETS 145 cm E3 13 cm DAMSKA FEMALE 65 cm MĘSKA MALE DAMSKA FEMALE E2 E2 13 cm NIEPEŁNOSPRAWNY DISABLED NIEPEŁNOSPRAWNY DISABLED MĘSKA MALE E1 E1 13 cm 85 cm E3 13 cm Folia 3M Haze lub równoważna option 1 toalet w parku - lokalizacja znaków Budynek

22 Folia 3M Haze lub równoważna grafika i indywidualne litery napisu wycięte z kolorowej folii 34 cm WEJŚCIE ENTRY MUZEUM ŻELAZOWA WOLA 6 cm 145 cm 120 cm Szerokość dopasowana do szerokości metalowej części klamki drzwi Folia 3M Haze lub równoważna Zawartość informacyjna znaku na rysunku jest przykładowa. Docelowa treść według Zamawiającego. Przed wykonaniem znaków wszelka informacja na znakach podlega osobnemu zatwierdzeniu przez Zamawiającego. Budynki option 1 A i CD - oznaczenie wejść na szybach na wejściach

23 numerki na schowki, metalowe, lakierowane RAL 7016 numeracja od 1 do 60 2 cm 2 cm 2 cm mocowanie, wklejane na metalowe kołki 4.5 cm Budynek option 1 A - numeracja schowków

24 podwieszenie na linkach stalowych uchwyt mocujący profil zaciskowy B1 70x100 część wymienialna, wydruk na sztywnym winylu lub na białej plexi Budynki option 1 A - sposób zawieszania i lokalizacji plakatów
