1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST PRACE WYKOŃCZENIOWE 1. Wstęp 1.1. Przedmiot SST1 Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące prac wykończeniowych w budynku Gimnazjum w Czerwonaku Zakres stosowania SST1 Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w p Zakres robót objętych SST1 Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie: wykonanie i montaŝ drzwi drewnianych wykonanie i montaŝ balustrad wewnętrznych wykonanie i montaŝ aluminiowej ścianki działowej rozsuwanej wykonanie i montaŝ krat okiennych 1.3. Określenia podstawowe Określenia podane w niniejszej SST są zgodne zobowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora Nadzoru. 2. Materiały Wszystkie materiały uŝyte przy wykonaniu zakresu niniejszej SST powinny być dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. Wyroby budowlane, właściwie oznaczone, powinny posiadać : - certyfikat na znak bezpieczeństwa, - certyfikat lub deklarację zgodności z Polską Normą lub z aprobatą techniczną, - atest higieniczny do stosowania w obiektach uŝyteczności publicznej. 1

2 2.1. Drzwi wewnętrzne konfekcjonowane. Skrzydła drzwiowe : rama z klejonki drewna iglastego, wypełnienie skrzydła z płyty wiórowej z otworami, wzmocniona wewnętrznym ramiakiem ze sklejki. Rama wraz z wypełnieniem obłoŝona obustronnie płytą HDF. Krawędzie skrzydła z wcięciem przylgą. Skrzydła oklejone okleiną z tworzywa ze wzorem drewnopodobnym w kolorze uzgodnionym z dyr. szkoły. W dolnej części drzwi umieścić tuleje wentylacyjne o przekroju sumarycznym nie mniejszym niŝ 0,022m 2. Drzwi osadzić na 3 zawiasach dwuskrzydełkowych, wyposaŝyć w klamkę metalową dla obiektów uŝyteczności publicznej (tzn. o dłuŝszej Ŝywotności przy intensywnym uŝytkowaniu). zabezpieczoną przed wypadaniem. W kabinach ustępowych na drzwiach zamocować zasuwkę chromowaną. Szczegółowe wymagania dla stolarki okiennej i drzwiowej z drewna podano w PN/B /96. Wilgotność drewna stosowanego do produkcji okien i drzwi powinna wynosić 10-16% Balustrady wewnętrzne Rury stalowe bez szwu Blacha gr. 5 mm Kołki rozporowe uniwersalne kołki rozporowe Śruby z łbami kulistymi; 2.3. Ścianka aluminiowa Zastosowanymi materiałami przy montaŝu ścianek aluminiowych są: - ścianki aluminiowe, o typach i wymiarach zgodnych z dokumentacją techniczną, odpowiadające wymaganiom odpowiednich norm lub posiadające świadectwa dopuszczenia do stosowania w budownictwie; - elementy łączące odpowiadające wymogom norm; - elastyczne materiały uszczelniające; - prowadnice Zastosowano ścianki aluminiowe, wewnętrzne i zewnętrzne, o konstrukcji z kształtowników profili aluminiowych bez izolacji termicznej Kraty okienne Kraty wykonać z pręty kwadratowe 12x12mm, malowane na kolor. 2

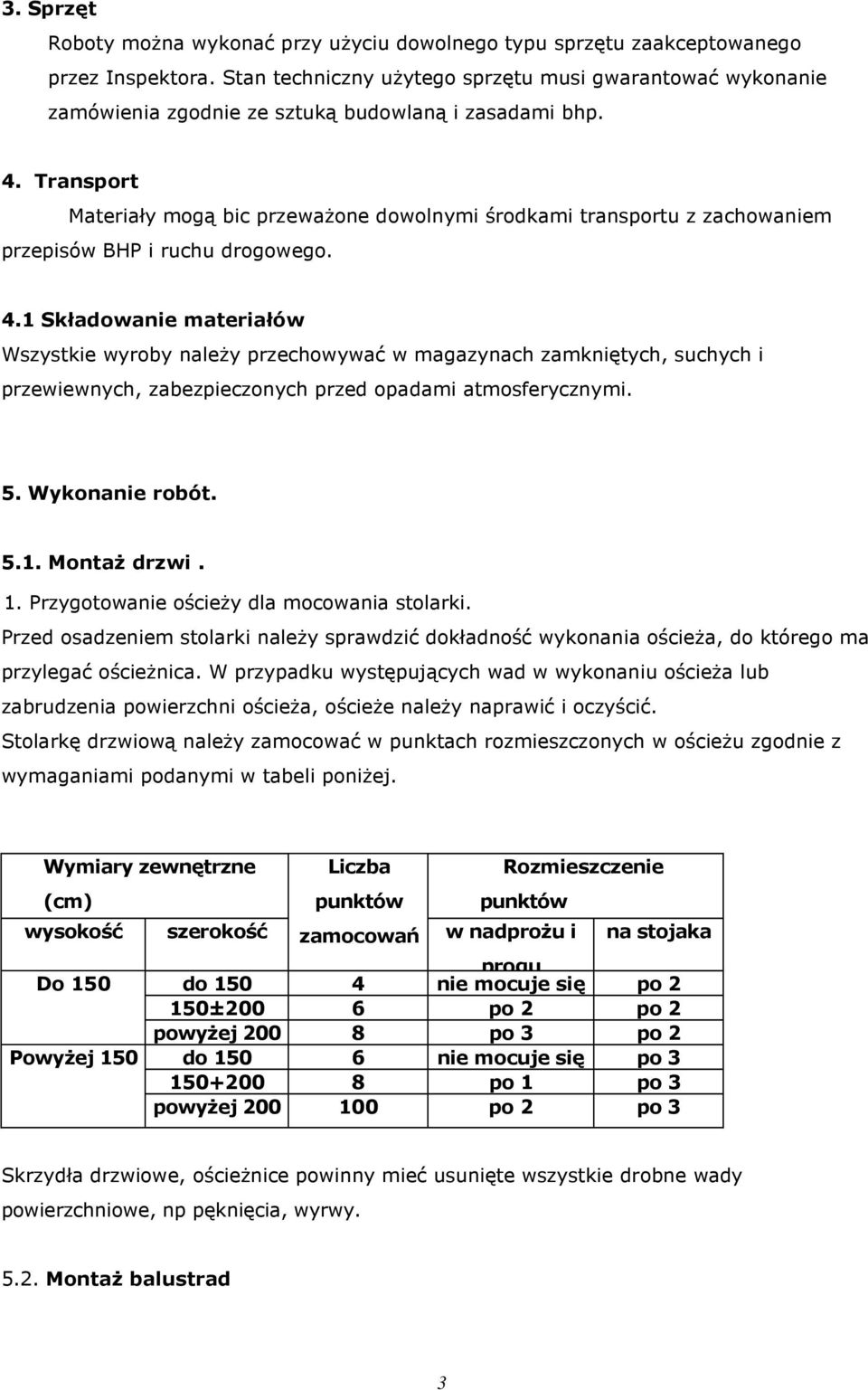

3 3. Sprzęt Roboty moŝna wykonać przy uŝyciu dowolnego typu sprzętu zaakceptowanego przez Inspektora. Stan techniczny uŝytego sprzętu musi gwarantować wykonanie zamówienia zgodnie ze sztuką budowlaną i zasadami bhp. 4. Transport Materiały mogą bic przewaŝone dowolnymi środkami transportu z zachowaniem przepisów BHP i ruchu drogowego. 4.1 Składowanie materiałów Wszystkie wyroby naleŝy przechowywać w magazynach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. 5. Wykonanie robót MontaŜ drzwi. 1. Przygotowanie ościeŝy dla mocowania stolarki. Przed osadzeniem stolarki naleŝy sprawdzić dokładność wykonania ościeŝa, do którego ma przylegać ościeŝnica. W przypadku występujących wad w wykonaniu ościeŝa lub zabrudzenia powierzchni ościeŝa, ościeŝe naleŝy naprawić i oczyścić. Stolarkę drzwiową naleŝy zamocować w punktach rozmieszczonych w ościeŝu zgodnie z wymaganiami podanymi w tabeli poniŝej. Wymiary zewnętrzne (cm) wysokość Do 150 PowyŜej 150 szerokość Liczba punktów Rozmieszczenie punktów zamocowań w nadproŝu i na stojaka progu do nie mocuje się po 2 150±200 6 po 2 po 2 powyŝej po 3 po 2 do nie mocuje się po po 1 po 3 powyŝej po 2 po 3 Skrzydła drzwiowe, ościeŝnice powinny mieć usunięte wszystkie drobne wady powierzchniowe, np pęknięcia, wyrwy MontaŜ balustrad 3

4 Przewiduje się mocowanie balustrad do podłoŝa za pomocą kołków rozporowych. MontaŜ balustrad naleŝy rozpocząć od wytrasowania rozstawu słupków, osadzenia kołków rozporowych w podłoŝu. Przygotowania elementów balustrad naleŝy dokonać wg zestawienia. Spawanie elementów balustrad moŝe odbywać się w warsztacie lub na budowie. Przygotowanie elementów do spawania i spawanie wg normy PN-B Następnie naleŝy ustawić balustradę, spionować i zamocować za pomocą śrub. Zamocowanie balustrady do podłoŝa powinno być takie, aby pod obciąŝeniem siłą skupioną min. 500 N, przyłoŝoną prostopadle w najmniej korzystnym punkcie, nie nastąpiły trwałe odkształcenia balustrady. Po wykonaniu, balustrady naleŝy zabezpieczyć powłokami malarskimi Wymagania przy montaŝu ścianek aluminiowych. Przed przystąpieniem do robót związanych z montaŝem ścianek aluminiowych naleŝy ocenić moŝliwość bezusterkowego wykonania prac, poprzez: - ocenę miejsca wbudowania, w szczególności stanu i wyglądu ościeŝy pod względem równości, pionowości i wypoziomowania; - sprawdzenie jakości elementów przewidzianych do wbudowania; - sprawdzenie moŝliwości właściwego połączenia ościeŝnicy z konstrukcją budynku; Wbudowanie elementów moŝna rozpocząć dopiero wtedy, kiedy moŝna obciąŝać części nośne budynku. Warunkiem prawidłowego wbudowania elementów jest sprawdzenie, czy pomiędzy ich wymiarami a wymiarami ościeŝa, w które mają zostać wbudowane nie zachodzą niezgodności większe niŝ dopuszczalne odchyłki wymiarowe. Elementy ścianki aluminiowe powinny być oczyszczone z brudu i innych zanieczyszczeń Osadzanie krat. Kraty osadzić na zewnątrz otworu okiennego ale w płaszczyźnie muru, Kratę osadzić na stałe za pośrednictwem 6 kotew z kutego płaskownika 20x4mm, który zabetonować w murze na głębokość 10cm. 6. Kontrola jakości 6.1.Ogólne zasady kontroli jakości robót: a) Ogólne wymagania dotyczące wykonania robót, dostawy materiałów, sprzętu i środków transportu podano w SST Wymagania ogólne, b) Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, materiałów i urządzeń, c) Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót (zgodnie z PZJ) na terenie i poza placem budowy, 4

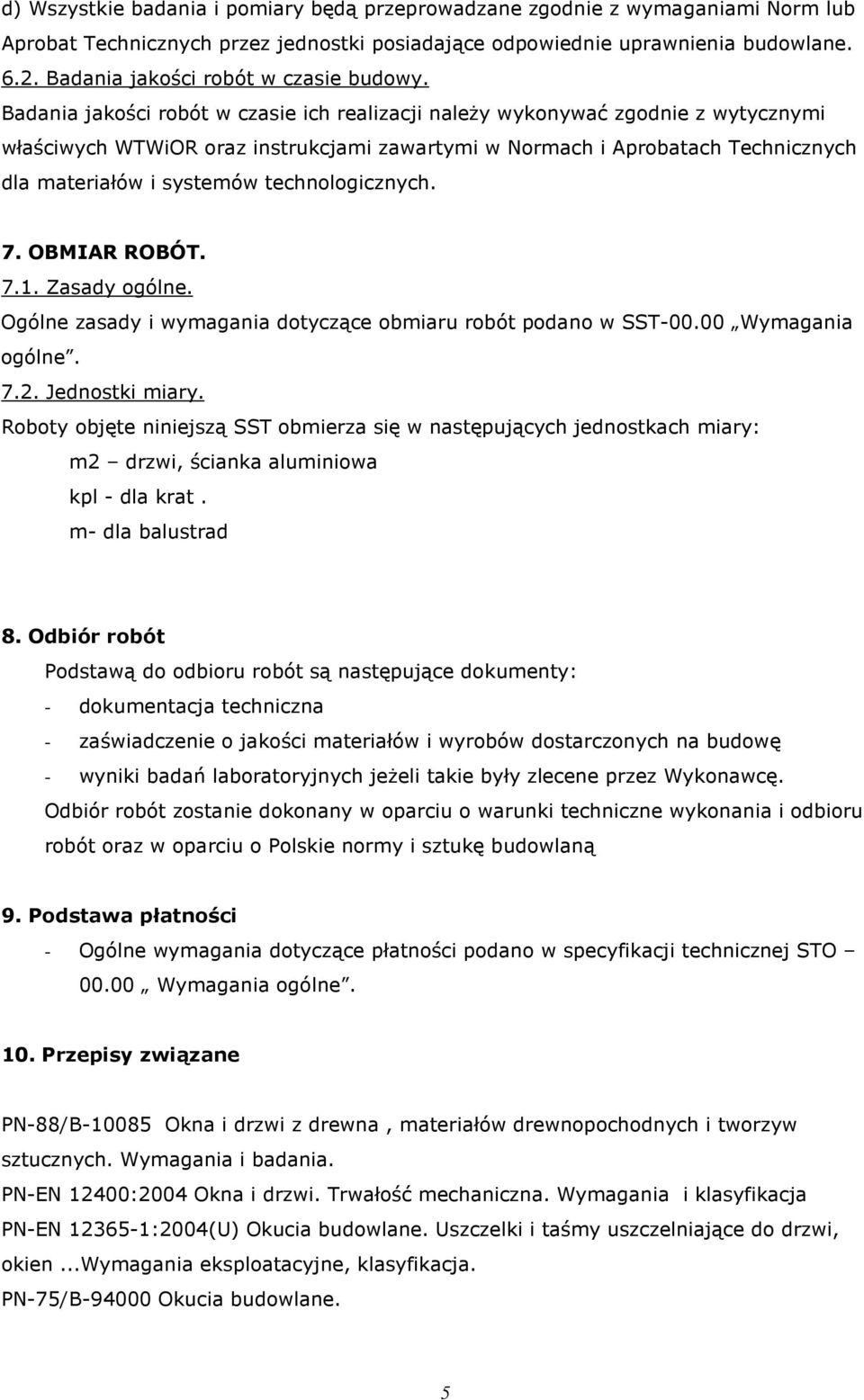

5 d) Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia budowlane Badania jakości robót w czasie budowy. Badania jakości robót w czasie ich realizacji naleŝy wykonywać zgodnie z wytycznymi właściwych WTWiOR oraz instrukcjami zawartymi w Normach i Aprobatach Technicznych dla materiałów i systemów technologicznych. 7. OBMIAR ROBÓT Zasady ogólne. Ogólne zasady i wymagania dotyczące obmiaru robót podano w SST Wymagania ogólne Jednostki miary. Roboty objęte niniejszą SST obmierza się w następujących jednostkach miary: m2 drzwi, ścianka aluminiowa kpl - dla krat. m- dla balustrad 8. Odbiór robót Podstawą do odbioru robót są następujące dokumenty: - dokumentacja techniczna - zaświadczenie o jakości materiałów i wyrobów dostarczonych na budowę - wyniki badań laboratoryjnych jeŝeli takie były zlecene przez Wykonawcę. Odbiór robót zostanie dokonany w oparciu o warunki techniczne wykonania i odbioru robót oraz w oparciu o Polskie normy i sztukę budowlaną 9. Podstawa płatności - Ogólne wymagania dotyczące płatności podano w specyfikacji technicznej STO Wymagania ogólne. 10. Przepisy związane PN-88/B Okna i drzwi z drewna, materiałów drewnopochodnych i tworzyw sztucznych. Wymagania i badania. PN-EN 12400:2004 Okna i drzwi. Trwałość mechaniczna. Wymagania i klasyfikacja PN-EN :2004(U) Okucia budowlane. Uszczelki i taśmy uszczelniające do drzwi, okien...wymagania eksploatacyjne, klasyfikacja. PN-75/B Okucia budowlane. 5

6 PN-EN 1670:2000 Okucia budowlane. Odporność na korozję. Wymagania i metody badań. PN-EN :2005 Szkło w budownictwie. Szyby zespolone izolacyjne. PN-EN-942 :2002 Drewno w stolarce budowlanej. Klasyfikacja ogólna jakości drewna. PN-EN 386 :2002 Drewno klejone warstwowo. Wymag. eksploatacyjne i min. wymagania produkcyjne PN-EN 1194:2000 Drewno klejone warstwowo. Klasy wytrzymałości i określenie wartości charakterystycznych PN-90/B Elementy i segmenty ścienne aluminiowe. Drzwi i segmenty z drzwiami szklane klasy O i OT. Ogólne wymagania i badania. PN-82/B Elementy i segmenty ścienne metalowe. BN-75/ Szkło budowlane. Szyby zespolone. BN-84/ Szkło budowlane. - Niemieckie normy: DIN 1725 stop aluminium DIN 4108 współczynniki przenikania ciepła DIN tolerancyjne wymiarowe DIN 1748-F22 własności mechaniczne - wyroby ślusarki aluminiowej powinny posiadać świadectwa ITB, oraz ocenę PZH; PN-B Konstrukcje budowlane. Wymagania i badania. PN-M Śruby ze łbem kulistym z noskiem. PN-H Rury stalowe bez szwu walcowane na gorąco ogólnego zastosowania. 6
