1 SPECYFIKACJA TECHNICZNA S ŚLUSARKA CPV STOLARKA CPV Budowa sali sportowej przy Zespole Szkół w Słońsku. 77

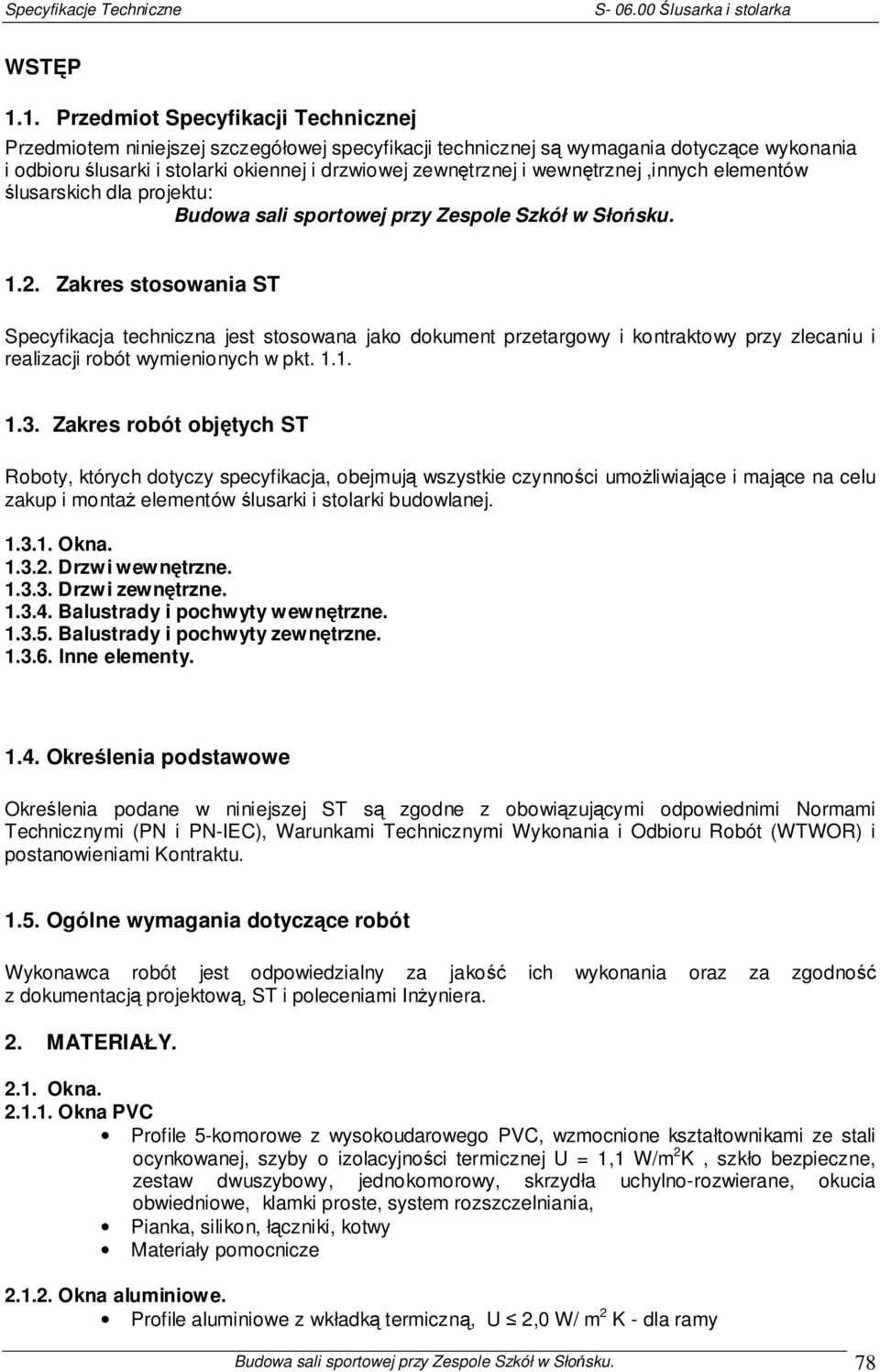

2 WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru ślusarki i stolarki okiennej i drzwiowej zewnętrznej i wewnętrznej,innych elementów ślusarskich dla projektu: Budowa sali sportowej przy Zespole Szkół w Słońsku Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu zakup i montaŝ elementów ślusarki i stolarki budowlanej Okna Drzwi wewnętrzne Drzwi zewnętrzne Balustrady i pochwyty wewnętrzne Balustrady i pochwyty zewnętrzne Inne elementy Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi Normami Technicznymi (PN i PN-IEC), Warunkami Technicznymi Wykonania i Odbioru Robót (WTWOR) i postanowieniami Kontraktu Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami InŜyniera. 2. MATERIAŁY Okna Okna PVC Profile 5-komorowe z wysokoudarowego PVC, wzmocnione kształtownikami ze stali ocynkowanej, szyby o izolacyjności termicznej U = 1,1 W/m 2 K, szkło bezpieczne, zestaw dwuszybowy, jednokomorowy, skrzydła uchylno-rozwierane, okucia obwiedniowe, klamki proste, system rozszczelniania, Pianka, silikon, łączniki, kotwy Materiały pomocnicze Okna aluminiowe. Profile aluminiowe z wkładką termiczną, U 2,0 W/ m 2 K - dla ramy Budowa sali sportowej przy Zespole Szkół w Słońsku. 78

3 Szyby zespolone - szkło bezpieczne, U 1,1 W /m 2 K - dla szyby Okucia okien systemowe, klamki ze stali nierdzewnej Okna wyposaŝyć w hamulec umoŝliwiający zatrzymania okna w dowolnej pozycji. Sterowanie części okien Sali sportowej - elektryczne wg ST E-01. Łączniki, pianka, silikon, listwy, materiały pomocnicze Siatki ochronne polipropylenowe na okna sali gimnastycznej, akcesoria montaŝowe (uchwyty mocujące, linki napinające, śruby rzymskie, karabińczyki stalowe, ocynkowane, itp.) 2.2. Drzwi wewnętrzne Drzwi aluminiowe Drzwi aluminiowe, szkolne szybą bezpieczną Panele aluminiowe Drzwi aluminiowe przesuwne, zaopatrzone w zamek i mechanizm ręcznego przesuwania drzwi Okucia drzwi systemowe, antypaniczne, trzy zawiasy wzmocnione klamki lub pochwyty ze stali nierdzewnej samozamykacze Łączniki, pianka, silikon, listwy, materiały pomocnicze Drzwi płytowe pełne wypełnienie drzwi płyta wiórowa w ramie z klejonki drewna iglastego, wzmocniona wewnętrznym ramieniem ze sklejki, drzwi obustronnie obłoŝone płytą HDF, okleinowana lub lakierowana (kolor wg projektu) Akcesoria drzwi: trzy zawiasy wzmocnione, ze stali nierdzewnej. Drzwi do łazienek, WC, pomieszczeń gospodarczych z ciągów komunikacyjnych z otworami lub nacięciami wentylacyjnymi. OścieŜnica stalowa regulowana na grubość muru. Zamki metalowe do wkładek patentowych i łazienkowe w zaleŝności od rodzaju pomieszczenia. Klamki ze stali nierdzewnej samozamykacze Drzwi PVC profile z wysokoudarowego PVC 5-komorowe, wzmocnione, szyby o izolacyjności termicznej U = 1,1 W/m 2 K, szkło bezpieczne, zestaw dwuszybowy, jednokomorowy, klamki ze stali nierdzewnej Okucia drzwi antywłamaniowe, trzy zawiasy wzmocnione Pianka, silikon, łączniki, kotwy Materiały pomocnicze 2.3. Drzwi zewnętrzne i wewnętrzne wiatrołapu Drzwi aluminiowe Profile aluminiowe z wkładką termiczną, U 2,0 W/ m 2 K - dla ramy Szyba zespolona podwójnie bezpieczna, U 1,1 W /m 2 K - dla szyby Panele aluminiowe termoizolacyjne. Okucia drzwi antywłamaniowe, trzy zawiasy wzmocnione Zamki antypaniczne klamki lub pochwyty ze stali nierdzewnej samozamykacze Łączniki, pianka, silikon, listwy, materiały pomocnicze Budowa sali sportowej przy Zespole Szkół w Słońsku. 79

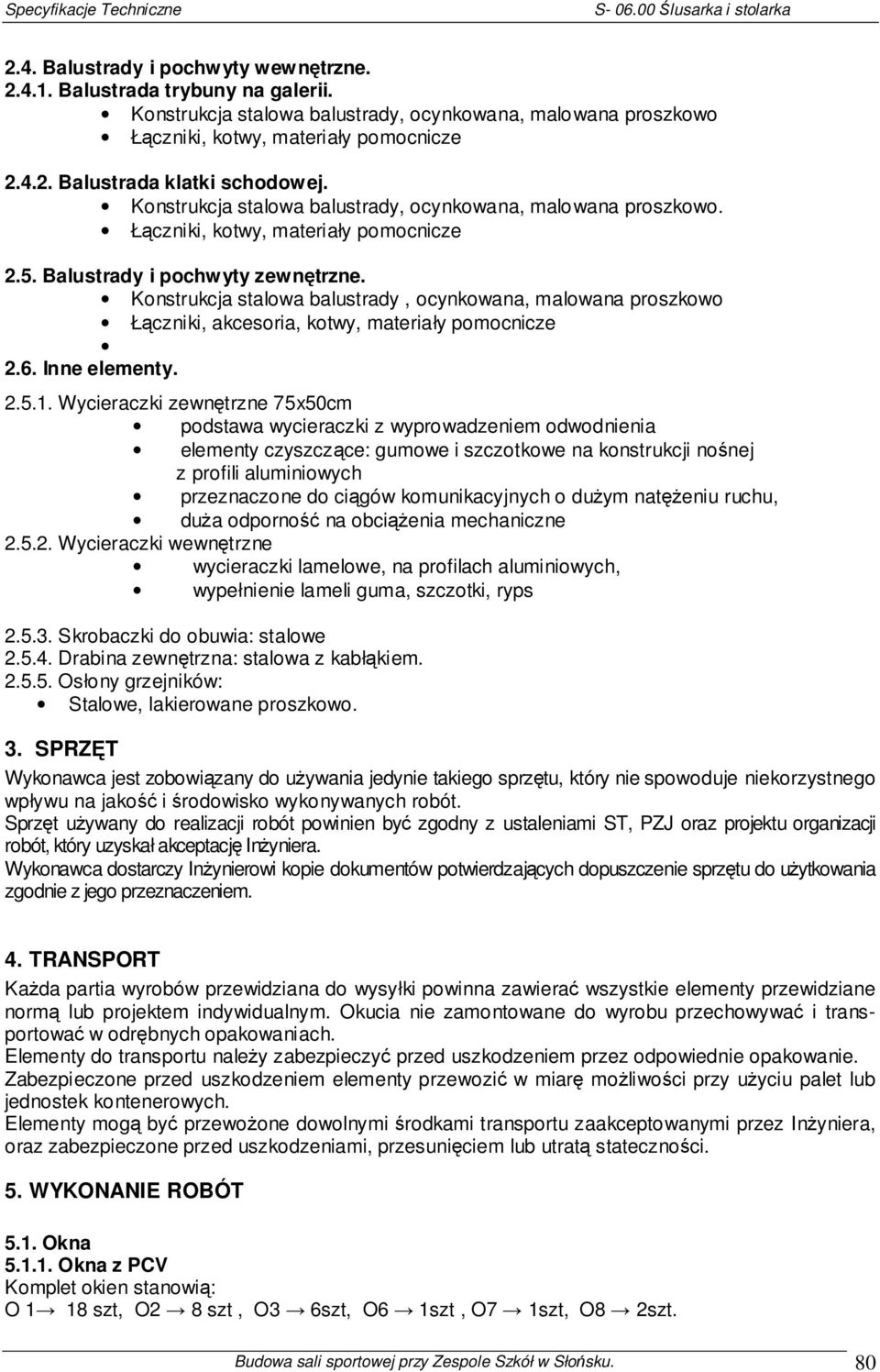

4 2.4. Balustrady i pochwyty wewnętrzne Balustrada trybuny na galerii. Konstrukcja stalowa balustrady, ocynkowana, malowana proszkowo Łączniki, kotwy, materiały pomocnicze Balustrada klatki schodowej. Konstrukcja stalowa balustrady, ocynkowana, malowana proszkowo. Łączniki, kotwy, materiały pomocnicze 2.5. Balustrady i pochwyty zewnętrzne. Konstrukcja stalowa balustrady, ocynkowana, malowana proszkowo Łączniki, akcesoria, kotwy, materiały pomocnicze 2.6. Inne elementy Wycieraczki zewnętrzne 75x50cm podstawa wycieraczki z wyprowadzeniem odwodnienia elementy czyszczące: gumowe i szczotkowe na konstrukcji nośnej z profili aluminiowych przeznaczone do ciągów komunikacyjnych o duŝym natęŝeniu ruchu, duŝa odporność na obciąŝenia mechaniczne Wycieraczki wewnętrzne wycieraczki lamelowe, na profilach aluminiowych, wypełnienie lameli guma, szczotki, ryps Skrobaczki do obuwia: stalowe Drabina zewnętrzna: stalowa z kabłąkiem Osłony grzejników: Stalowe, lakierowane proszkowo. 3. SPRZĘT Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. Sprzęt uŝywany do realizacji robót powinien być zgodny z ustaleniami ST, PZJ oraz projektu organizacji robót, który uzyskał akceptację InŜyniera. Wykonawca dostarczy InŜynierowi kopie dokumentów potwierdzających dopuszczenie sprzętu do uŝytkowania zgodnie z jego przeznaczeniem. 4. TRANSPORT KaŜda partia wyrobów przewidziana do wysyłki powinna zawierać wszystkie elementy przewidziane normą lub projektem indywidualnym. Okucia nie zamontowane do wyrobu przechowywać i transportować w odrębnych opakowaniach. Elementy do transportu naleŝy zabezpieczyć przed uszkodzeniem przez odpowiednie opakowanie. Zabezpieczone przed uszkodzeniem elementy przewozić w miarę moŝliwości przy uŝyciu palet lub jednostek kontenerowych. Elementy mogą być przewoŝone dowolnymi środkami transportu zaakceptowanymi przez InŜyniera, oraz zabezpieczone przed uszkodzeniami, przesunięciem lub utratą stateczności. 5. WYKONANIE ROBÓT 5.1. Okna Okna z PCV Komplet okien stanowią: O 1 18 szt, O2 8 szt, O3 6szt, O6 1szt, O7 1szt, O8 2szt. Budowa sali sportowej przy Zespole Szkół w Słońsku. 80

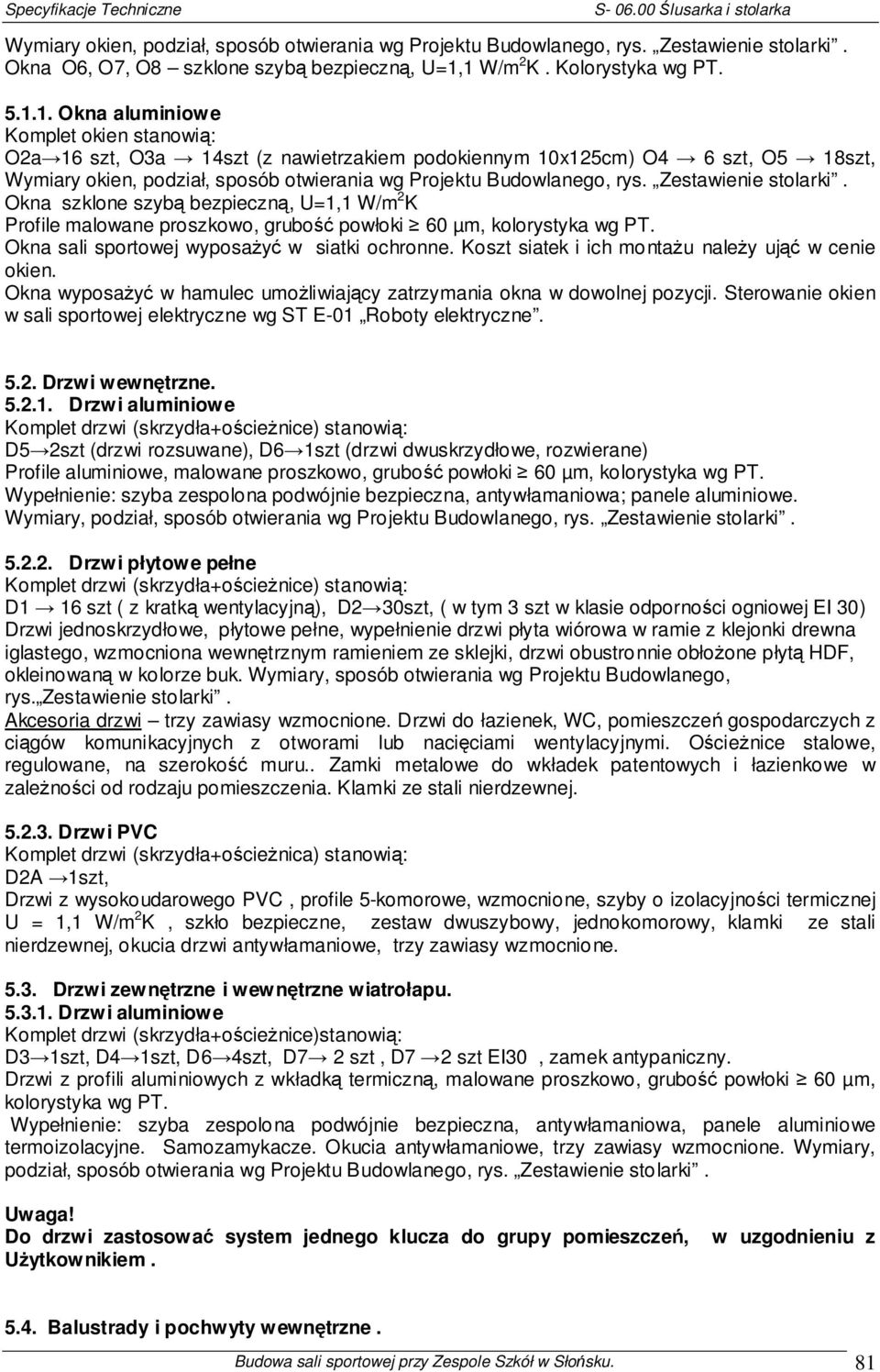

5 Wymiary okien, podział, sposób otwierania wg Projektu Budowlanego, rys. Zestawienie stolarki. Okna O6, O7, O8 szklone szybą bezpieczną, U=1,1 W/m 2 K. Kolorystyka wg PT Okna aluminiowe Komplet okien stanowią: O2a 16 szt, O3a 14szt (z nawietrzakiem podokiennym 10x125cm) O4 6 szt, O5 18szt, Wymiary okien, podział, sposób otwierania wg Projektu Budowlanego, rys. Zestawienie stolarki. Okna szklone szybą bezpieczną, U=1,1 W/m 2 K Profile malowane proszkowo, grubość powłoki 60 µm, kolorystyka wg PT. Okna sali sportowej wyposaŝyć w siatki ochronne. Koszt siatek i ich montaŝu naleŝy ująć w cenie okien. Okna wyposaŝyć w hamulec umoŝliwiający zatrzymania okna w dowolnej pozycji. Sterowanie okien w sali sportowej elektryczne wg ST E-01 Roboty elektryczne Drzwi wewnętrzne Drzwi aluminiowe Komplet drzwi (skrzydła+ościeŝnice) stanowią: D5 2szt (drzwi rozsuwane), D6 1szt (drzwi dwuskrzydłowe, rozwierane) Profile aluminiowe, malowane proszkowo, grubość powłoki 60 µm, kolorystyka wg PT. Wypełnienie: szyba zespolona podwójnie bezpieczna, antywłamaniowa; panele aluminiowe. Wymiary, podział, sposób otwierania wg Projektu Budowlanego, rys. Zestawienie stolarki Drzwi płytowe pełne Komplet drzwi (skrzydła+ościeŝnice) stanowią: D1 16 szt ( z kratką wentylacyjną), D2 30szt, ( w tym 3 szt w klasie odporności ogniowej EI 30) Drzwi jednoskrzydłowe, płytowe pełne, wypełnienie drzwi płyta wiórowa w ramie z klejonki drewna iglastego, wzmocniona wewnętrznym ramieniem ze sklejki, drzwi obustronnie obłoŝone płytą HDF, okleinowaną w kolorze buk. Wymiary, sposób otwierania wg Projektu Budowlanego, rys. Zestawienie stolarki. Akcesoria drzwi trzy zawiasy wzmocnione. Drzwi do łazienek, WC, pomieszczeń gospodarczych z ciągów komunikacyjnych z otworami lub nacięciami wentylacyjnymi. OścieŜnice stalowe, regulowane, na szerokość muru.. Zamki metalowe do wkładek patentowych i łazienkowe w zaleŝności od rodzaju pomieszczenia. Klamki ze stali nierdzewnej Drzwi PVC Komplet drzwi (skrzydła+ościeŝnica) stanowią: D2A 1szt, Drzwi z wysokoudarowego PVC, profile 5-komorowe, wzmocnione, szyby o izolacyjności termicznej U = 1,1 W/m 2 K, szkło bezpieczne, zestaw dwuszybowy, jednokomorowy, klamki ze stali nierdzewnej, okucia drzwi antywłamaniowe, trzy zawiasy wzmocnione Drzwi zewnętrzne i wewnętrzne wiatrołapu Drzwi aluminiowe Komplet drzwi (skrzydła+ościeŝnice)stanowią: D3 1szt, D4 1szt, D6 4szt, D7 2 szt, D7 2 szt EI30, zamek antypaniczny. Drzwi z profili aluminiowych z wkładką termiczną, malowane proszkowo, grubość powłoki 60 µm, kolorystyka wg PT. Wypełnienie: szyba zespolona podwójnie bezpieczna, antywłamaniowa, panele aluminiowe termoizolacyjne. Samozamykacze. Okucia antywłamaniowe, trzy zawiasy wzmocnione. Wymiary, podział, sposób otwierania wg Projektu Budowlanego, rys. Zestawienie stolarki. Uwaga! Do drzwi zastosować system jednego klucza do grupy pomieszczeń, UŜytkownikiem. w uzgodnieniu z 5.4. Balustrady i pochwyty wewnętrzne. Budowa sali sportowej przy Zespole Szkół w Słońsku. 81

6 Balustrada trybuny na galerii. Wykonać wg rys. nr 37 PW Konstrukcja stalowa ocynkowana, malowana proszkowo Balustrada klatki schodowej. Wykonać balustardy B1, B2, B3 : wg rys. nr 38 PW. Konstrukcja stalowa ocynkowana, malowana proszkowo Balustrady i pochwyty zewnętrzne Wykonać wg rys. nr 36 PW. Konstrukcja stalowa ocynkowana, malowana proszkowo Inne elementy. Grzejniki c.o. w hali sportowej na ścianach od szatni zabezpieczyć osłonami metalowymi, lakierowanymi proszkowo. Przed wejściami zamontować wycieraczki zewnętrzne przeznaczone do obiektów o duŝym natęŝeniu ruchu. Wykonać odprowadzenie wody z podstawy wycieraczki. Wycieraczki wewnętrzne: lamelowe, przeznaczone do obiektów o duŝym natęŝeniu ruchu. Skrobaczki i drabiny: stalowe, zamontować w miejscach przewidzianych PT. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne wymagania dotyczące wykonania robót, dostawy materiałów, sprzętu i środków transportu podano w S Wymagania ogólne". Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, materiałów i urządzeń. Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót (zgodnie z PZJ) na terenie i poza placem budowy. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia budowlane Kontrole i badania laboratoryjne a) Badania laboratoryjne muszą obejmować sprawdzenie podstawowych cech materiałów podanych w mniejszej ST oraz wyspecyfikowanych we właściwych PN (EN-PN) lub Aprobatach Technicznych, a częstotliwość ich wykonania musi pozwolić na uzyskanie wiarygodnych i reprezentatywnych wyników dla całości wybudowanych lub zgromadzonych materiałów. Wyniki badań Wykonawca przekazuje InŜynierowi w trybie określonym w PZJ do akceptacji.. b) Wykonawca będzie przekazywać InŜynierowi kopie raportów z wynikami badań nie później niŝ w terminie i w formie określonej w PZJ. c) Badania kontrolne obejmują cały proces budowy Badania jakości robót w czasie budowy Badania jakości robót w czasie ich realizacji naleŝy wykonywać zgodnie z wytycznymi właściwych WTWOR oraz instrukcjami zawartymi w Normach i Aprobatach Technicznych dla materiałów i systemów technologicznych. 7. OBMIAR ROBÓT Ogólne zasady i wymagania dotyczące obmiaru robót podano w S Wymagania ogólne". Obmiar robót określa ilość wykonanych robót zgodnie z postanowieniami Kontraktu. Ilość robót oblicza się według pomiarów z natury, z uwzględnieniem wymagań technicznych zawartych w niniejszej ST i ujmuje w księdze obmiaru. Wszystkie urządzenia i sprzęt pomiarowy stosowane do obmiaru robót podlegają akceptacji InŜyniera i muszą posiadać waŝne certyfikaty legalizacji. Jednostkami obmiarowymi robót są : kpl, m, szt Budowa sali sportowej przy Zespole Szkół w Słońsku. 82

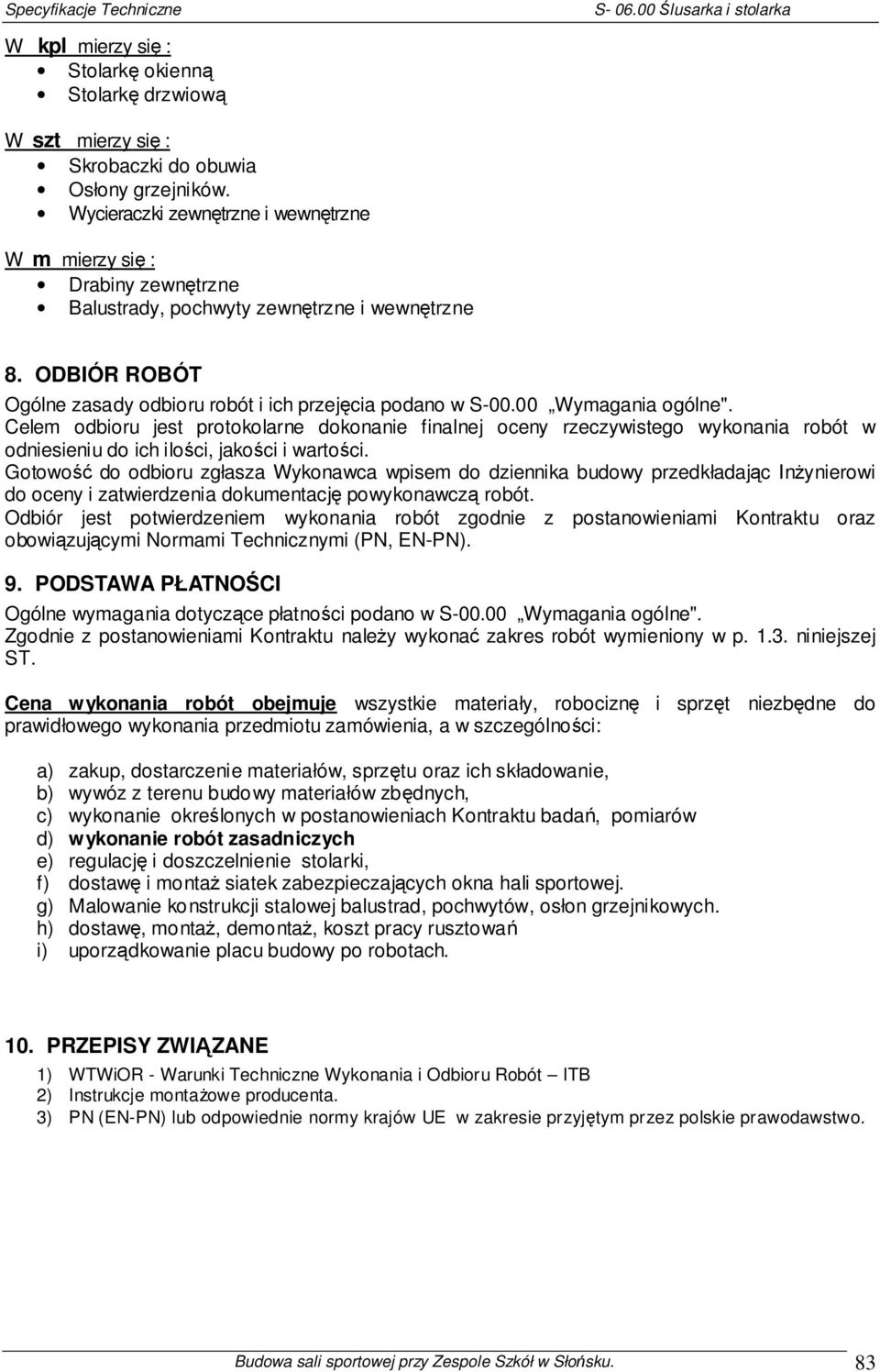

7 W kpl mierzy się : Stolarkę okienną Stolarkę drzwiową W szt mierzy się : Skrobaczki do obuwia Osłony grzejników. Wycieraczki zewnętrzne i wewnętrzne W m mierzy się : Drabiny zewnętrzne Balustrady, pochwyty zewnętrzne i wewnętrzne 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót i ich przejęcia podano w S Wymagania ogólne". Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Gotowość do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładając InŜynierowi do oceny i zatwierdzenia dokumentację powykonawczą robót. Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Kontraktu oraz obowiązującymi Normami Technicznymi (PN, EN-PN). 9. PODSTAWA PŁATNOŚCI Ogólne wymagania dotyczące płatności podano w S Wymagania ogólne". Zgodnie z postanowieniami Kontraktu naleŝy wykonać zakres robót wymieniony w p niniejszej ST. Cena wykonania robót obejmuje wszystkie materiały, robociznę i sprzęt niezbędne do prawidłowego wykonania przedmiotu zamówienia, a w szczególności: a) zakup, dostarczenie materiałów, sprzętu oraz ich składowanie, b) wywóz z terenu budowy materiałów zbędnych, c) wykonanie określonych w postanowieniach Kontraktu badań, pomiarów d) wykonanie robót zasadniczych e) regulację i doszczelnienie stolarki, f) dostawę i montaŝ siatek zabezpieczających okna hali sportowej. g) Malowanie konstrukcji stalowej balustrad, pochwytów, osłon grzejnikowych. h) dostawę, montaŝ, demontaŝ, koszt pracy rusztowań i) uporządkowanie placu budowy po robotach. 10. PRZEPISY ZWIĄZANE 1) WTWiOR - Warunki Techniczne Wykonania i Odbioru Robót ITB 2) Instrukcje montaŝowe producenta. 3) PN (EN-PN) lub odpowiednie normy krajów UE w zakresie przyjętym przez polskie prawodawstwo. Budowa sali sportowej przy Zespole Szkół w Słońsku. 83
