1 P-System innowacyjna metoda łączenia elementów Codzienna oszczędność czasu, nowe rozwiązania i większe możliwości konstrukcyjne NOWOŚĆ Clamex P Medius 14/ Clamex P- Tenso P-14 Bisco P-15/14 Bisco P-

2 Zalety Clamex-P Połączenie wielokrotnie rozłączne, kształt złączki doskonale pozycjonuje i osadza ją w gnieździe, szybki montaż. Uniwersalne Estetyczne Rozłączne Wytrzymałe Małe wymiary złączki umożliwiają łączenie elementów pod kątem oraz łączenie ścianek działowych z powierzchnią płyty. Niewielki, ledwo widoczny otwór o śr. 6 mm służy do otwierania i zamykania połączenia. Możliwość wielokrotnego otwierania i zamykania połączenia poprzez obrotowy rygiel. Do łączenia i klejenia elementów pod dowolnym kątem - ~80 kg. Możliwość Szybki montaż sztaplowania Płytkie frezowanie mm Złączka nie jest przykręcana czy wklejana tylko wsuwana do wyfrezowanego gniazda. Wsunięcie złączki w gniazdo odbywa się szybko. Brak wystających części złączki na powierzchni elementów umożliwia ich sztaplowanie co ułatwia magazynowanie i transportowanie. Duża powierzchnia zakotwienia złączki w gnieździe daje wysoką wytrzymałość połączenia na rozciąganie nawet w materiałach o słabszej niejednorodnej strukturze. Niewielka głębokość frezowania przy maksymalnej wytrzymałości idealne do łączenia elementów wykonanych z płyty. Wytrzymałe na skręcanie Tolerancja przesuwu Bolce prowadzące zapewniają dużą wytrzymałość połączenia na skręcanie bez konieczności użycia kołków. P-System pozwala na perfekcyjne wypozycjonowanie względem siebie obydwu elementów.

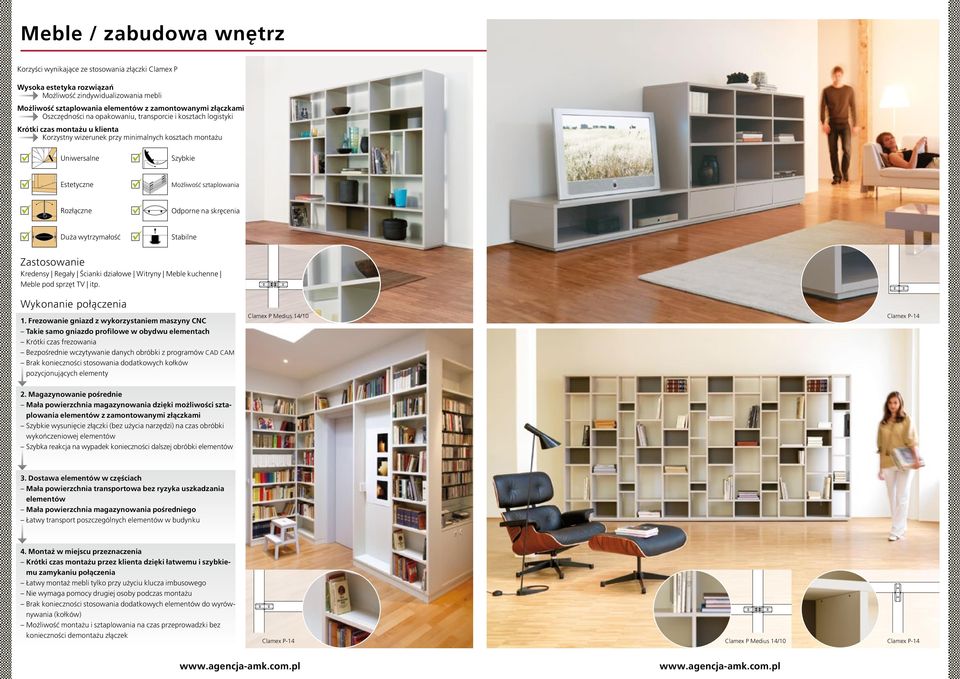

3 Meble / zabudowa wnętrz Korzyści wynikające ze stosowania złączki Clamex P Wysoka estetyka rozwiązań Możliwość zindywidualizowania mebli Możliwość sztaplowania elementów z zamontowanymi złączkami Oszczędności na opakowaniu, transporcie i kosztach logistyki Krótki czas montażu u klienta Korzystny wizerunek przy minimalnych kosztach montażu Uniwersalne Szybkie Estetyczne Możliwość sztaplowania Rozłączne Odporne na skręcenia Duża wytrzymałość Zastosowanie Kredensy Regały Ścianki działowe Witryny Meble kuchenne Meble pod sprzęt TV itp. Wykonanie połączenia 1. Frezowanie gniazd z wykorzystaniem maszyny CNC Takie samo gniazdo profilowe w obydwu elementach Krótki czas frezowania Bezpośrednie wczytywanie danych obróbki z programów CAD CAM Brak konieczności stosowania dodatkowych kołków pozycjonujących elementy Clamex P Medius 14/ 2. Magazynowanie pośrednie Mała powierzchnia magazynowania dzięki możliwości sztaplowania elementów z zamontowanymi złączkami Szybkie wysunięcie złączki (bez użycia narzędzi) na czas obróbki wykończeniowej elementów Szybka reakcja na wypadek konieczności dalszej obróbki elementów 3. Dostawa elementów w częściach Mała powierzchnia transportowa bez ryzyka uszkadzania elementów Mała powierzchnia magazynowania pośredniego Łatwy transport poszczególnych elementów w budynku 4. Montaż w miejscu przeznaczenia Krótki czas montażu przez klienta dzięki łatwemu i szybkiemu zamykaniu połączenia Łatwy montaż mebli tylko przy użyciu klucza imbusowego Nie wymaga pomocy drugiej osoby podczas montażu Brak konieczności stosowania dodatkowych elementów do wyrównywania (kołków) Możliwość montażu i sztaplowania na czas przeprowadzki bez konieczności demontażu złączek Clamex P Medius 14/

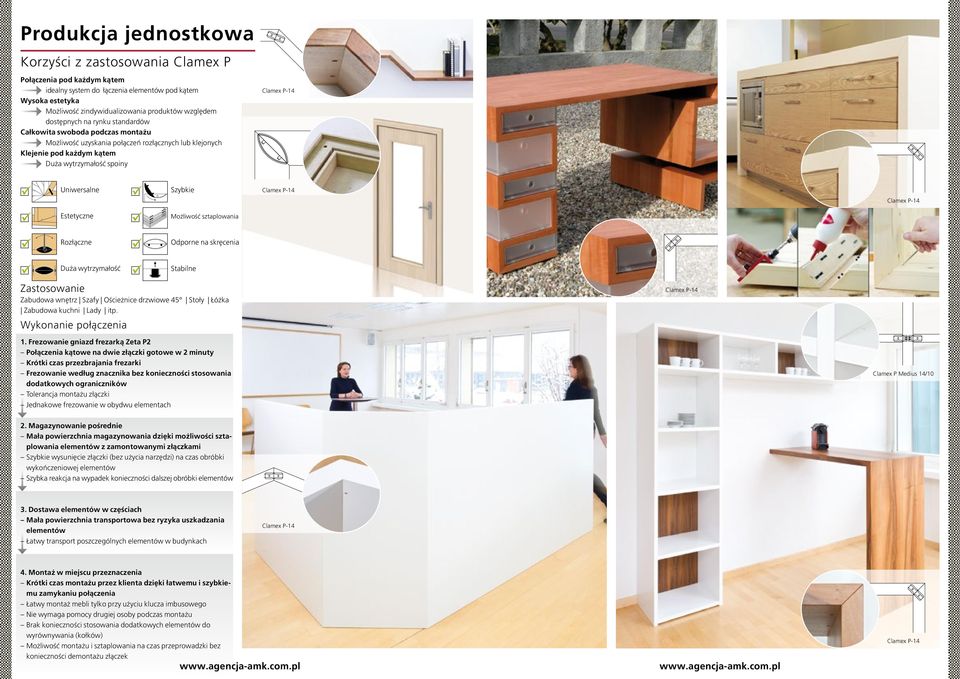

4 Produkcja jednostkowa Korzyści z zastosowania Clamex P Połączenia pod każdym kątem idealny system do łączenia elementów pod kątem Wysoka estetyka Możliwość zindywidualizowania produktów względem dostępnych na rynku standardów Całkowita swoboda podczas montażu Możliwość uzyskania połączeń rozłącznych lub klejonych Klejenie pod każdym kątem Duża wytrzymałość spoiny Uniwersalne Estetyczne Szybkie Możliwość sztaplowania Rozłączne Odporne na skręcenia Duża wytrzymałość Zastosowanie Zabudowa wnętrz Szafy Ościeżnice drzwiowe 45 Stoły Łóżka Zabudowa kuchni Lady itp. Wykonanie połączenia 1. Frezowanie gniazd frezarką Zeta P2 Połączenia kątowe na dwie złączki gotowe w 2 minuty Krótki czas przezbrajania frezarki Frezowanie według znacznika bez konieczności stosowania dodatkowych ograniczników Tolerancja montażu złączki Jednakowe frezowanie w obydwu elementach Clamex P Medius 14/ 2. Magazynowanie pośrednie Mała powierzchnia magazynowania dzięki możliwości sztaplowania elementów z zamontowanymi złączkami Szybkie wysunięcie złączki (bez użycia narzędzi) na czas obróbki wykończeniowej elementów Szybka reakcja na wypadek konieczności dalszej obróbki elementów 3. Dostawa elementów w częściach Mała powierzchnia transportowa bez ryzyka uszkadzania elementów Łatwy transport poszczególnych elementów w budynkach 4. Montaż w miejscu przeznaczenia Krótki czas montażu przez klienta dzięki łatwemu i szybkiemu zamykaniu połączenia Łatwy montaż mebli tylko przy użyciu klucza imbusowego Nie wymaga pomocy drugiej osoby podczas montażu Brak konieczności stosowania dodatkowych elementów do wyrównywania (kołków) Możliwość montażu i sztaplowania na czas przeprowadzki bez konieczności demontażu złączek

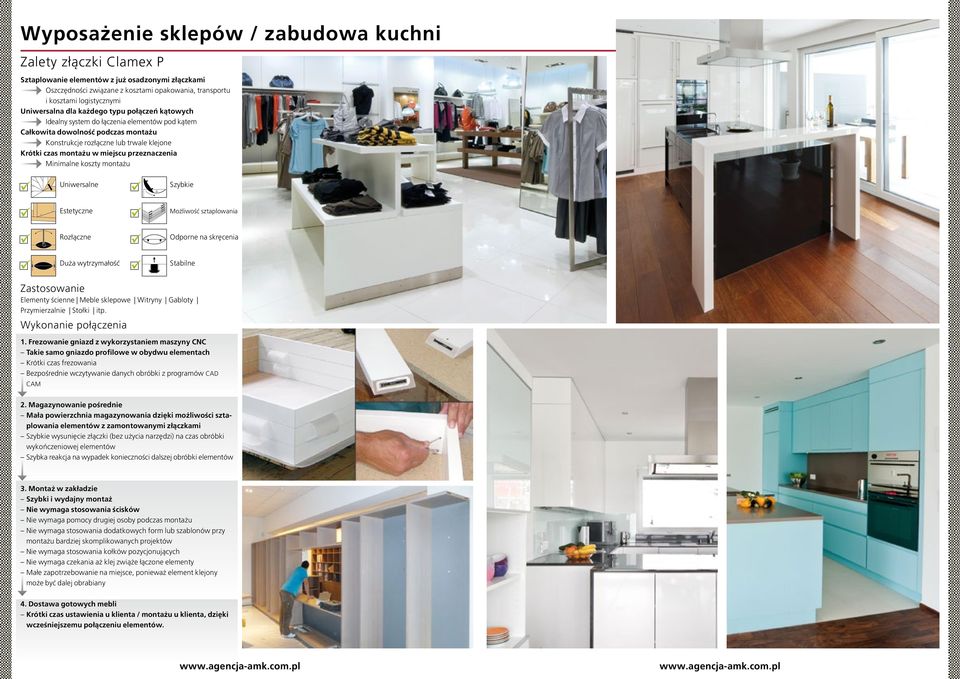

5 Wyposażenie sklepów / zabudowa kuchni Zalety złączki Clamex P Sztaplowanie elementów z już osadzonymi złączkami Oszczędności związane z kosztami opakowania, transportu i kosztami logistycznymi Uniwersalna dla każdego typu połączeń kątowych Idealny system do łączenia elementów pod kątem Całkowita dowolność podczas montażu Konstrukcje rozłączne lub trwale klejone Krótki czas montażu w miejscu przeznaczenia Minimalne koszty montażu Uniwersalne Szybkie Estetyczne Możliwość sztaplowania Rozłączne Odporne na skręcenia Duża wytrzymałość Zastosowanie Elementy ścienne Meble sklepowe Witryny Gabloty Przymierzalnie Stołki itp. Wykonanie połączenia 1. Frezowanie gniazd z wykorzystaniem maszyny CNC Takie samo gniazdo profilowe w obydwu elementach Krótki czas frezowania Bezpośrednie wczytywanie danych obróbki z programów CAD CAM 2. Magazynowanie pośrednie Mała powierzchnia magazynowania dzięki możliwości sztaplowania elementów z zamontowanymi złączkami Szybkie wysunięcie złączki (bez użycia narzędzi) na czas obróbki wykończeniowej elementów Szybka reakcja na wypadek konieczności dalszej obróbki elementów 3. Montaż w zakładzie Szybki i wydajny montaż Nie wymaga stosowania ścisków Nie wymaga pomocy drugiej osoby podczas montażu Nie wymaga stosowania dodatkowych form lub szablonów przy montażu bardziej skomplikowanych projektów Nie wymaga stosowania kołków pozycjonujących Nie wymaga czekania aż klej zwiąże łączone elementy Małe zapotrzebowanie na miejsce, ponieważ element klejony może być dalej obrabiany 4. Dostawa gotowych mebli Krótki czas ustawienia u klienta / montażu u klienta, dzięki wcześniejszemu połączeniu elementów.

6 Clamex P- Rozłączna złączka meblowa Rozłączna złączka meblowa 5.5 Tenso P Ø1 16 mm 18/19 mm Clamex P- Idealna dla połączeń prostych dla płyt 16 mm i uciosowych dla płyt 19 mm 14 Wytrzymałość na rozciąganie MDF surowe Płyta wiórowa laminowana Buczyna lita Obciążenie(N) ~ 900 ~ 800 ~ Montaż możliwy za pomocą nowego szablonu P-System! Opakowani 80 Par Opakowanie 300 Par Opakowanie 00 Par Clamex P Medius 15/ 15 Rozłączne złącze meblowe do ścianek Do przegród środkowych, dwustronnych na jednej wysokości Opakowanie 80 Par Opakowanie 300 Par Ø 1Ø 7 14 Wielkość mm mm Frez...Ø 0.4 x 7 x 22 Korpus złączki...tworzywo wzmocnione włóknem szklanym Rygiel......Cynk - odlew ciśnieniowy Tolerancja montażu...wzdłużna ± 1 mm Clamex P Medius 14/ Rozłączna złączka meblowa Clamex P Medius 15/ Clamex P Medius 14/ Nowość Opakowanie 80 Par Opakowanie 300 Par Opakowanie 00 Par ~ 600 ~ 600 ~ 900 Clamex P-15 Clamex P-15 Obciążenie(N) MDF surowe Płyta wiórowa laminowana Buczyna lita 15 Nowość.4 00 Ø1 Wielkość mm Frez...Ø 0.4 x 7 x 22 Korpus złączki...tworzywo wzmocnione włóknem szklanym Rygiel......Cynk - odlew ciśnieniowy Tolerancja montażu...wzdłużna ± 1 mm Wytrzymałość na rozciąganie Pozostałe złączki P-System 7 Opakowanie 80 Par Opakowanie 300 Par Opakowanie 00 Par Więcej możliwości połączeń kątowych niż w przypadku złączki Clamex P Brak konieczności przestawienia z Tenso P-14 na Dodatkowa stabilność dzięki wypustkom mocującym Wielkość mm Frez...Ø 0.4 x 7 x 22 Korpus złączki...tworzywo wzmocnione włóknem szklanym Rygiel......Cynk - odlew ciśnieniowy Tolerancja montażu...wzdłużna ± 0.5 mm mm 8 P-14 Opakowanie 80 Par Opakowanie 300 Par Wytrzymałość na rozciąganie MDF surowe Płyta wiórowa laminowana Buczyna lita Montaż możliwy za pomocą nowego szablonu P-System! Obciążenie(N) ~ 800 ~ 700 ~ 900 Wyjaśnienia Przeprowadzane testy Przy prowadzeniu testów na MDF, płycie wiórowej i świerku zniszczenie połączenia następowało w materiale a nie w złączce. Przy materiałach o większej wytrzymałości (buczyna, Multiplex, ) do uszkodzenia może dojść zarówno w złączce jaki w materiale. N odpowiada około 1 kg. Dane umieszczone w tabelach nie mogą być brane pod uwagę przy wykonywaniu obliczeń statycznych. 1. Wytrzymałość na rozciąganie 2. Wytrzymałość na ścinanie

7 Bisco P-15/14 Oprzyrządowanie Złączka wyrównująca / wzmacniająca - uzupełnienie do, P-15 i Tenso P-14 15/14 15/14 Ø 0.4 Zalety i właściwości Idealne uzupełnienie do Clamex P lub Tenso P, pasuje do gniazd P-System bez konieczności zmiany frezu Idealna do próbnych połączeń przed klejeniem z użyciem Tenso P-14 Przy łączeniu długich elementów stosowane naprzemiennie z złączkami Clamex P lub Tenso P Struktura powierzchni pozwala na zastosowanie jako element łączący podczas klejenia elementów z wykorzystaniem kleju białego Boczna tolerancja przesuwu +/- 2mm Zastosowanie złączki Bisco P Ścianki działowe Meble o dużej głębokości zabudowy Klejenie elementów Frez P-System do frezarki Zeta P2 Szablony P-System, wraz z wiertłem - połączenia kątowe od 22,5 Nowość Frez P-System do frezarki Zeta P2, Ø 0.4 x 7 x 22 mm, Z3 Diamentowy Stal hartowana Szablon uniwersalny P-System Do wszystkich połączeń, Clamex P-,, Clamex P Przykład zastosowania: Clamex P Bisco P Wielkość Bisco P-15/ mm Frez... Ø Korpus złączki... Tworzywo sztuczne Tolerancja montażu... Wzdłużna ± 2 mm Bisco P-15/14 Opakowanie 80 sztuk Opakowanie 300 sztuk Opakowanie 00 sztuk Szablon 0 mm, dla grubszych elementów Do Clamex P-15 i Clamex P Medius 15/... Elastyczny klucz do zamykania i otwierania połączenia Do wszystkich kątów, szybki i elastyczny, Imbus 4 x30, długość 290 mm Klucz imbusowy Bisco P- Złączka wyrównująca / wzmacniająca - uzupełnienie do Clamex P- Wielkość Bisco P mm Frez... Ø Korpus złączki... Tworzywo sztuczne Tolerancja montażu... Wzdłużna ± 2 mm Ø 0.4 Bisco P- Opakowanie 80 sztuk Opakowanie 300 sztuk Zaślepki Nowość 4 mm 75 x 55 mm x 50 mm A 0 sztuk sztuk RAL 90, Białe RAL 9011, Czarne RAL 14, Dąb/sosna RAL 11, Buk RAL 8007, Brązowe RAL 9002, Szaro-białe RAL 7035, Jasno szare RAL 7040, Ciemno-szare RAL 7031, Szaro-niebieskie sztuk sztuk RAL 90, Białe RAL 9011, Czarne RAL 14, Dąb/Sosna RAL 11, Buk RAL 8017, Brązowe RAL 7022, Antracyt

8 Zalety stosowania złączki Tenso P-14 Szybkie klejenie, bez konieczności użycia ścisków i prasy. Niezawodne i wydajne. Łączenie + ściskanie Estetyczne Klejenie Perfekcyjnie wyrównuje i ściska element Złączka jest niewidoczna Klej w złączce zwiększa o 30% wytrzymałość na rozciąganie Możliwość Mała głębokość Szybki montaż sztaplowania frezowania 14 mm Wsuwanie zamiast przykręcania czy wklejania; bez oczekiwania na wyschnięcie kleju Brak wystających części złączki na powierzchni elementów umożliwia ich sztaplowanie co ułatwia magazynowanie i transportowanie. Duża powierzchnia zakotwienia złączki w gnieździe daje wysoką wytrzymałość połączenia na rozciąganie nawet w materiałach o słabszej niejednorodnej strukturze. Niewielka głębokość frezowania przy maksymalnej wytrzymałości idealne do łączenia elementów wykonanych z płyty. Wytrzymałe na Tolerancja przesuwu skręcanie Nagrody Bolce prowadzące zapewniają dużą wytrzymałość połączenia na skręcanie bez konieczności użycia kołków. P-System pozwala na perfekcyjne wypozycjonowanie względem siebie obydwu elementów.

9 Produkcja mebli / zabudowa wnętrz Zalety złączki Tenso P-14 Szybki proces klejenia Oszczędność czasu klejenie bez stosowania ścisków Mebel po złożeniu nie wymaga ściśnięcia, Tenso zastępuje ściski lub prasę, nie tracimy czasu na wyschnięcie kleju Ściśnięcie spoiny klejowej od wewnątrz Siła docisku idealnie prostopadła do powierzchni kleju Klejenie elementów o nieregularnych kształtach Wyrównuje i jednocześnie ściska łączone elementy. Łączenie i ściskanie Szybkie Klejenie Możliwość sztaplowania Niewidoczne Odporne na skręcanie Zastosowanie Korpusy Regały Taborety Kredensy Szafy Ścianki działowe Pokrycia ścian Listwy ozdobne Cokoły Przesłony itp. Wykonanie połączenia 1. Frezowanie gniazda frezarką Zeta P2 Szybka, prosta i precyzyjna praca oparta o sprawdzony system Lamello Nie wymaga stosowania kołków do pozycjonowania elementów 2. Magazynowanie pośrednie Mała powierzchnia magazynowania dzięki możliwości sztaplowania elementów z zamontowanymi złączkami Szybkie wysunięcie złączki (bez użycia narzędzi) na czas obróbki wykończeniowej elementów Szybka reakcja na wypadek konieczności dalszej obróbki elementów 3. Montaż w zakładzie Szybkie i wydajne klejenie Nie wymaga stosowania ścisków, prasy Nie stosowanie ścisków eliminuje ryzyko powstania śladów czy uszkodzeń powierzchni Nadmiar kleju można usunąć bez problemu bezpośrednio po połączeniu elementów - w prasie jest to utrudnione Idealne zachowanie kątów przy klejeniu korpusów Nie wymaga udziału dodatkowych pracowników podczas montażu co jest konieczne przy stosowaniu ścisków 4. Dostawa Krótki czas montażu u klienta dzięki wcześniejszemu połączeniu elementów.

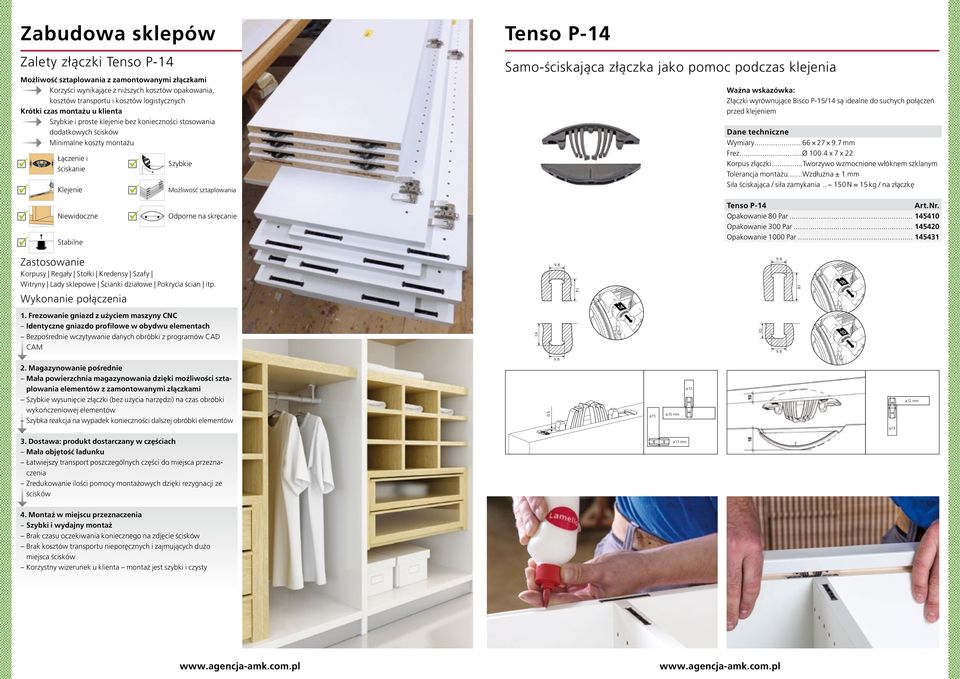

10 14 Zabudowa sklepów Zalety złączki Tenso P-14 Możliwość sztaplowania z zamontowanymi złączkami Korzyści wynikające z niższych kosztów opakowania, kosztów transportu i kosztów logistycznych Krótki czas montażu u klienta Szybkie i proste klejenie bez konieczności stosowania dodatkowych ścisków Minimalne koszty montażu Łączenie i ściskanie Klejenie Szybkie Możliwość sztaplowania Tenso P-14 Samo-ściskająca złączka jako pomoc podczas klejenia Ważna wskazówka: Złączki wyrównujące Bisco P-15/14 są idealne do suchych połączeń przed klejeniem Wymiary mm Frez...Ø 0.4 x 7 x 22 Korpus złączki...tworzywo wzmocnione włóknem szklanym Tolerancja montażu...wzdłużna ± 1 mm Siła ściskająca / siła zamykania...~ 150 N 15 kg / na złączkę Niewidoczne Odporne na skręcanie Tenso P-14 Opakowanie 80 Par Opakowanie 300 Par Opakowanie 00 Par Zastosowanie Korpusy Regały Stołki Kredensy Szafy Witryny Lady sklepowe Ścianki działowe Pokrycia ścian itp. Wykonanie połączenia 1. Frezowanie gniazd z użyciem maszyny CNC Identyczne gniazdo profilowe w obydwu elementach Bezpośrednie wczytywanie danych obróbki z programów CAD CAM 14 Ø Magazynowanie pośrednie Mała powierzchnia magazynowania dzięki możliwości sztaplowania elementów z zamontowanymi złączkami Szybkie wysunięcie złączki (bez użycia narzędzi) na czas obróbki wykończeniowej elementów Szybka reakcja na wypadek konieczności dalszej obróbki elementów mm mm Dostawa: produkt dostarczany w częściach Mała objętość ładunku Łatwiejszy transport poszczególnych części do miejsca przeznaczenia Zredukowanie ilości pomocy montażowych dzięki rezygnacji ze ścisków 13 mm 4. Montaż w miejscu przeznaczenia Szybki i wydajny montaż Brak czasu oczekiwania koniecznego na zdjęcie ścisków Brak kosztów transportu nieporęcznych i zajmujących dużo miejsca ścisków Korzystny wizerunek u klienta montaż jest szybki i czysty

11 Zeta P2 Najszybsza metoda łączenia elementów za pomocą ręcznej frezarki. Połączenie kątowe jest gotowe w czasie krótszym niż 2 minuty! Za pomocą frezarki Lamello Zeta frezujemy cztery gniazda profilowe. Szybkie i precyzyjne frezowanie z bazowaniem na zewnętrznej krawędzi elementu. max 0:30 1:05 1:35 1:45 Otwory robocze (służące do zamykania i otwierania połączenia ) wiercimy za pomocą szablonu. Szablon umożliwia wiercenie otworów pod dowolnym kątem w zakresie od 30 do 180. Funkcja gniazda profilowego Mechanizm ruchu narzędzia w pionie VMD = Vertical Mechanical Drive jest sercem maszyny. Podczas procesu frezowania, narzędzie zagłębia się w elemencie na zadaną wcześniej wartość. Następuje automatyczne uruchomienie mechanizmu VMD i frez wykonuje ruch w obie strony frezując profil gniazda. Regulacja głębokości frezowanego gniazda w P-System Obrotowy ogranicznik 5 głębokości frezowanego gniazda P-System: Głębokość 14 dla złączki i Tenso P-14 Głębokość 15 dla złączki Clamex P-15 Głębokość dla złączki Clamex P Medius Clamex P- Głębokość «off» wyłączenie mechanizmu VMD, frezowanie prostych gniazd = wykorzystanie frezarki Zeta jako frezarki do połączeń na obce pióro bukowe Możliwość wyłączenia funkcji frezowania gniazda profilowego: Wyłączenie mechanizmu VMD czyli frezowania gniazda profilowego i wymiana narzędzia na zwykły frez tarczowy (art ) pozwala pracować frezarką Lamello Zeta P2 tak jak lamelownicą Classic X i wykorzystać ją do wielu innych zastosowań np. frezowanie gniazda pod oryginalne drewniane obce pióro Lamello, frezowanie szczelin dylatacyjnych itd. Szybkie wsunięcie złączki Clamex P do gniazda profilowego bez użycia narzędzia Szybkie, proste i precyzyjne! Praca w myśl podstawowej zasady systemu połączeń Lamello Boczna tolerancja przesuwu złączki Umożliwia proste pozycjonowanie maszyny na zewnętrznej krawędzi elementu lub według znacznika Eliminuje konieczność stosowania dodatkowych ograniczników czy elementów pozycjonujących Obustronne frezowanie identycznych gniazd Nie wymaga zmiany głębokości frezowania - oszczędność czasu i mniejsze ryzyko błędu Oszczędność czasu przy montażu okuć Innowacyjna technika frezowania gniazd profilowych zdecydowanie skraca czas montażu i eliminuje konieczność stosowania śrub czy kleju. Synergia z produkcją w technologii CNC Zeta frezuje identyczne gniazdo jak przy stosowaniu urządzeń CNC- obie metody można ze sobą idealnie powiązać Idealna dla pojedynczych sztuk i tworzenia prototypów Jako uzupełnienie przy produkcji na maszynach CNC Dopasowanie elementów i zamknięcie połączenia za pomocą klucza imbusowego - połączenie jest gotowe! Moc W Napięcie V Obroty minˉ¹ Frez... frez profilowy mm Ilość zębów... Z3 Max. gł. frezowania mm Waga kg Zakres dostawy - kompletna maszyna, - frez profilowy 7 mm, - przykładnica kątowa, - króciec odciągowy 23 mm, - adapter odciągowy 36 mm, - płyta dystansowa 4 mm, - płyta dystansowa 2 mm, - komplet narzędzi, - szablon wraz z wiertłem, - przykładowe złączki Clamex P-, P-14, P-15. Frezarka Zeta P2 w systenerze Z frezem HW DSOM Z frezem diamentowym DSOMD Wyposażenie dodatkowe Zestaw odciągowy (3 m węża + element przyłączeniowy) Diamentowy frez profilowy mm Frez profilowy HW mm Standardowy frez do gniazd mm Płyta dystansowa 5 mm Gwarancja dostaw: lat na części zapasowe i osprzęt

12 Maszyny CNC Narzędzia CNC do P-System CNC Co jest potrzebne do frezowania gniazda profilowego z wykorzystaniem maszyny CNC? 1. Centrum obróbcze CNC Maszyna z 3/4/5 osiami + przestawny agregat kątowy Wiertło CNC do P-System P-System CNC Wiertło 6 mm, HW-pełne, do wierceń pod skosem, L=0 / 35 mm, Uchwyt= Oprogramowanie do maszyn CNC Zakup oprogramowania u producenta Samodzielne programowanie obróbki 3. Pasujący agregat kątowy Podprogram do agregatu Agregat kątowy umożliwia frezowanie gniazda P-System także na środku powierzchni. Przegląd dostępnych agregatów zamieszczony jest na stronie Wskazówka: Pozwolenie na stosowanie frezu P-System na agregatach należy uzyskać u producenta maszyny CNC. Frez CNC P-System P-System CNC Frez, Ø 0.4 x 7 30 mm, 4 / 6.6 / DTK 48 mm * Pasujący do wszystkich poniżej zamieszczonych trzpieni frezujących 40 mm, 4 / 5.5 / DTK 52 mm... Np. do agregatów kątowych, Flex 5, Flex mm, 4 / 5.5 / DTK 28 mm... Np. do agregatów do wycinania narożników Narzędzie frezujące do P-System * Uchwyty do frezu CNC P-System P-System CNC Uchwyty do frezu 30 / DTK 48 mm Uchwyt Ø 20 50, L = 2 mm Uchwyt Ø 25 60, L = 2 mm Uchwyt Ø 16 50, L = 85 mm Uchwyt Ø 16 55, L = 68 mm Uchwyt Ø 16 50, L = 85 mm,... np. do agregatów pod zamki Uchwyt Ø 20 50, L = 85 mm,... np. do agregatów pod zamki Możliwe kombinacje maszyny CNC i frezarki Zeta P2 1 mm Bolce pozycjonujące do Zeta P2 Ø 5 mm, 1 Para Zamiast agregatu kątowego gniazdo P-System na środku powierzchni można wykonać za pomocą frezarki Zeta P2. W tym celu w elementach należy wywiercić maszyną CNC dwa otwory pozycjonujące 5 mm (głębokość 8mm, odległość 1mm). Służą one do pozycjonowania frezarki Zeta P2 na elemencie.

13 Różnice między złączką Clamex-P a Tenso P-14 Zalety Funkcje/zastosowanie Złączka Clamex P Tenso P-14 Wszechstronna, możliwość stosowania pod każdym kątem Rozłączna Duża siła połączenia Połączenia rozłączne Stałe połączenia bez użycia kleju Połączenia klejone Dla wszytskich kątów i skosów Łączy i ściska Niewidoczna, złączka jest całkowicie schowana Połączenie klejone Jako pomoc podczas klejenia Siła ściskająca ~ 80 kg (P-14) ~ 15 kg / złączkę Opór podczas montażu brak ~ 15 kg / złączkę Etapy wykonania połączenia 1. Frezowanie gniazda 2. Wiercenie otworów 6 mm 3. Wsunięcie złączki 4. Jako opcja - podanie kleju 5. Złożenie obydwu elementów 6. Zamknięcie połączenia 1. Frezowanie gniazda 2. Wsunięcie złączki 3. Podanie kleju 4. Złożenie obydwu elementów Zastosowanie Produkcja mebli/części składowych mebli, które później mają być rozbudowane lub demontowane Wykorzystanie zamiast ścisku lub prasy do wykonywania połączeń klejonych Szczególnie nadaje się do łączenia elementów pod kątem / skosem Przy sklejaniu na stałe elementów/ mebli Do standardowych połączeń klejonych W określonych przypadkach do łączenia elementów pod kątem CNC Partnerzy CNC Wydajne stosowanie P-System jest wspierane przez nasze firmy partnerskie: Firmy partnerskie w technologii CNC Firmy partnerskie dostarczające oprogramowanie Firmy partnerskie dostarczające agregaty kątowe Firmy partnerskie dostarczające narzędzia Producent: Lamello AG Verbindungstechnik Hauptstrasse 149 CH 4416 Bubendorf Tel Fax info@lamello.com Wyłączny Importer i Dystrybutor Lamello w Polsce: Agencja AMK Sp. z o.o Poznań, ul. Św. Wincentego T: F: office@agencja-amk.com.pl
