1 Bukowina Tatrzańska, dnia r. Według rozdzielnika do wszystkich uczestników postępowania Znak sprawy: ZP W odpowiedzi na złożone zapytania do postępowania przetargowego na Rozbudowa, przebudowa i remont budynku szkoły podstawowej w Jurgowie na podstawie Art. 38 ust. 1, pkt 3 oraz ust. 1a Ustawy z dnia r. Prawo Zamówień Publicznych, (tekst jednolity : Dz.U. z 2013 r. poz. 907, z późn. zm.), Zamawiający udziela odpowiedzi na pytania złożone przez Wykonawców, oraz przekazuje 3 zestawy rysunków uzupełniających. Uwaga ogólna dotycząca przedmiarów robót!!! Ze względu na ryczałtowy charakter wynagrodzenia, przedmiary robót mają charakter pomocniczy, oferta winna być wykonana na podstawie dokumentacji projektowej (projekt budowlany i projekty wykonawcze), nie jest obowiązkowe sporządzanie i dołączanie do oferty kosztorysu ofertowego sporządzonego na podstawie przedmiarów robót. Oferent ponosi ryzyko co do poprawności kalkulacji ceny adekwatnej do rozmiaru przedmiotu zamówienia a sporządzonej na podstawie obmiarów własnych, z charakteru wynagrodzenia ryczałtowego wynika bowiem, że uwzględnia ono wszystkie koszty związane z wykonaniem robót określonych dokumentacją przetargową projektami budowlanymi i wykonawczymi, specyfikacją techniczną wykonania i odbioru robót oraz pozostałymi załącznikami do SIWZ. Zestaw 1 zapytania z dnia r. 1. Jaką ilość betonu należy przyjąć do umocnienia fundamentów istniejących? Zgodnie z ekspertyzą konstrukcyjną muszą zostać wzmocnione. Ponieważ nie wykonywano odkrywek fundamentów istniejących od strony zewnętrznej nie są znane ani dokładne wymiary fundamentów ani ich wygląd, to samo dotyczy ścian piwnicznych poniżej poziomu terenu; po odkopaniu fundamentów i ścian piwnicznych należy skuć spękany tynk zewnętrzny, ścianę oczyścić, nawiercić otwory Ø 10 mm do osadzenia stalowych trzpieni o długości ok. 5 cm do których należy dospawać siatkę zbrojeniową Ø 6 mm o oczkach 10 x 10 cm, wykonać szalunek zewnętrzny i wykonać obetonowanie grubości 10 cm ściany i fundamentu stanowiące wzmocnienie i wyrównanie powierzchni przed wykonaniem izolacji pionowej; ilość betonu proszę przyjąć wg. obmiaru własnego, vide uwaga dot. przedmiarów Wzmocnienie fundamentów przedstawiono na rysunku uzupełniającym nr 2. 1

2 2. Czy na dociskowej ściance betonowej należy wykonać warstwę hydroizolacji zabezpieczającej beton plus izolację z folii kubełkowej. Jaką ilość izolacji przyjąć do wyceny? Właściwą warstwę hydroizolacji stanowią 2 warstwy papy termozgrzewalnej na obetonowanej ścianie piwnicznej pokrytej Abizolem R, ścianka dociskowa pokryta jest Abizolem R+P, należy uwzględnić zabezpieczenie nawierzchni ściany również poprzez zastosowanie folii kubełkowej, ilość proszę przyjąć wg. obmiaru własnego, vide uwaga dot. przedmiarów izolacje przedstawiono na rysunku uzupełniającym nr Czy na betonowej ściance dociskowej izolacji ścian piwnic należy wykonać hydroizolację powłokową zabezpieczającą beton plus izolację z folii kubełkowej? Jaką ilość izolacji przyjąć do wyceny? Ścianka dociskowa pokryta jest Abizolem R+P, należy uwzględnić zabezpieczenie nawierzchni ściany również poprzez zastosowanie folii kubełkowej, ilość wg. obmiaru własnego, vide uwaga dot. przedmiarów izolacje przedstawiono na rysunku uzupełniającym nr Jak należy wykonać szalowanie ścian projektowych elewacji czy zgodnie z opisem projektu jako dwuwarstwowy szkielet drewniany 2 x 5 cm czy szkielet drewniany plus okładka z płyty OSB i na tej konstrukcji okładzina elewacji? Szalowanie ścian starej części belki pionowe wzmacniające 8 x 16 cm stanowiące ruszt wypełniony wełną mineralną, folia przeciwwiatrowa, ruszt wentylacyjny 2 cm, okładka z płyty OSB, ruszt wentylacyjny 2 cm (kierunek nabijania i rozstaw zależny od układu deski elewacyjnej), okładzina elewacji (na fragmentach dwuwarstwowa, ozdobna). Szalowanie ścian nowej części dwuwarstwowy szkielet drewniany 2 x 5 cm wypełniony wełną mineralną, folia przeciwwiatrowa, ruszt wentylacyjny 2 cm, okładka z płyty OSB, ruszt wentylacyjny 2 cm (kierunek nabijania i rozstaw zależny od układu deski elewacyjnej), okładzina elewacji (na fragmentach dwuwarstwowa, ozdobna). Szalowanie ścian przedstawiono na rysunku uzupełniającym nr Czy należy malować okładkę okładziny elewacji i w jakim kolorze? Czy tylko zabezpieczyć preparatami Uniepal Drew Special FR? Okładzina elewacji pozostawiona w kolorze naturalnym malowana dwukrotnie preparatem Uniepal Drew Special FR, nie przewiduje się bejcowania elementów drewnianych. 6. Z jakiego materiału należy wykonać schody zewnętrzne z granitu promieniowanego czy z piaskowca? Schody zewnętrzne wykonać należy z piaskowca z uwagi na zastosowanie piaskowca jako okładziny zewnętrznej podmurówek. 7. Czy w budynku drewnianym w części istniejącej należy wykonać dodatkowe mszenie między belkami drewnianymi ściany i jaką ilość mszenia przyjąć do wyceny (wianki)? 2

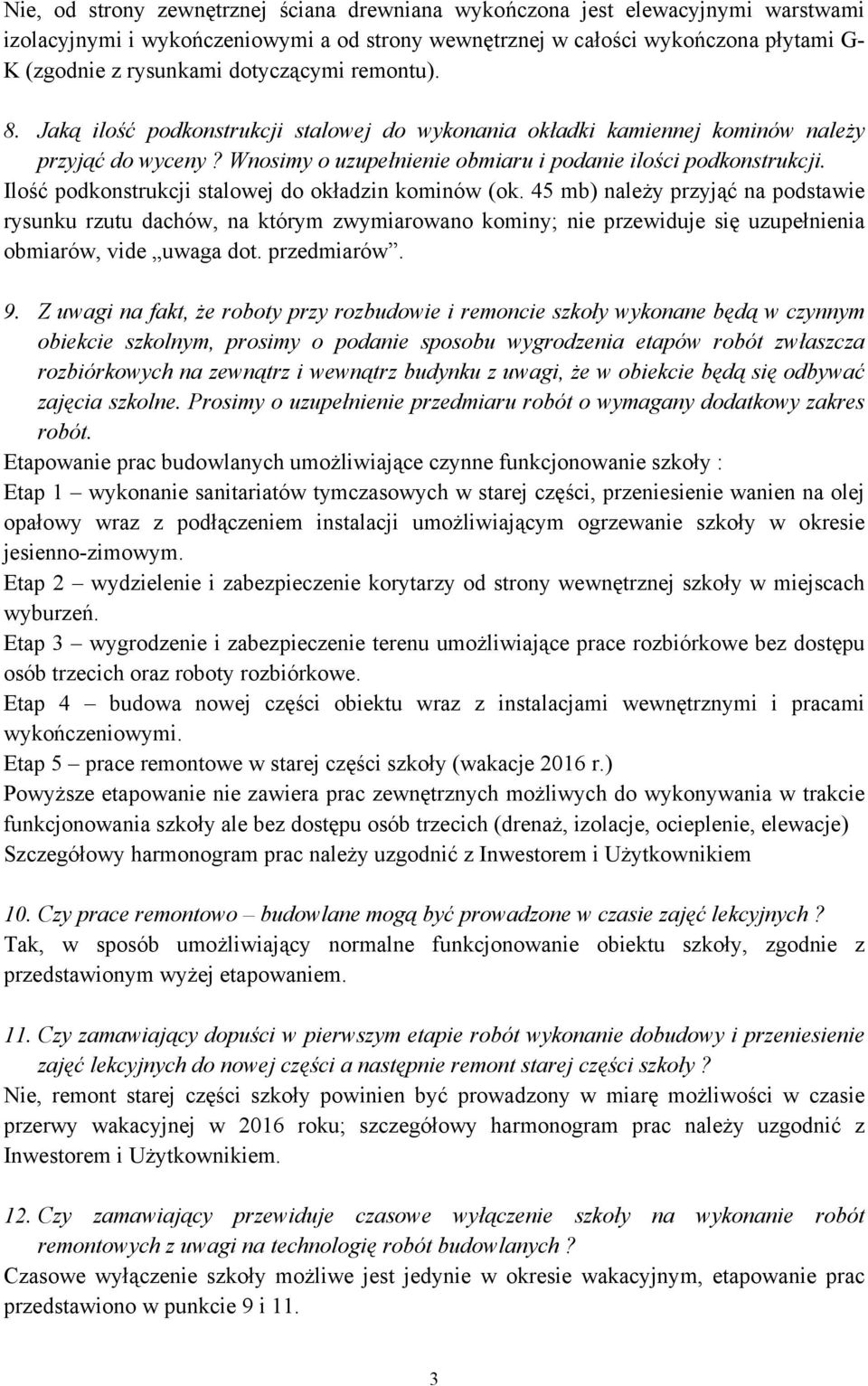

3 Nie, od strony zewnętrznej ściana drewniana wykończona jest elewacyjnymi warstwami izolacyjnymi i wykończeniowymi a od strony wewnętrznej w całości wykończona płytami G- K (zgodnie z rysunkami dotyczącymi remontu). 8. Jaką ilość podkonstrukcji stalowej do wykonania okładki kamiennej kominów należy przyjąć do wyceny? Wnosimy o uzupełnienie obmiaru i podanie ilości podkonstrukcji. Ilość podkonstrukcji stalowej do okładzin kominów (ok. 45 mb) należy przyjąć na podstawie rysunku rzutu dachów, na którym zwymiarowano kominy; nie przewiduje się uzupełnienia obmiarów, vide uwaga dot. przedmiarów. 9. Z uwagi na fakt, że roboty przy rozbudowie i remoncie szkoły wykonane będą w czynnym obiekcie szkolnym, prosimy o podanie sposobu wygrodzenia etapów robót zwłaszcza rozbiórkowych na zewnątrz i wewnątrz budynku z uwagi, że w obiekcie będą się odbywać zajęcia szkolne. Prosimy o uzupełnienie przedmiaru robót o wymagany dodatkowy zakres robót. Etapowanie prac budowlanych umożliwiające czynne funkcjonowanie szkoły : Etap 1 wykonanie sanitariatów tymczasowych w starej części, przeniesienie wanien na olej opałowy wraz z podłączeniem instalacji umożliwiającym ogrzewanie szkoły w okresie jesienno-zimowym. Etap 2 wydzielenie i zabezpieczenie korytarzy od strony wewnętrznej szkoły w miejscach wyburzeń. Etap 3 wygrodzenie i zabezpieczenie terenu umożliwiające prace rozbiórkowe bez dostępu osób trzecich oraz roboty rozbiórkowe. Etap 4 budowa nowej części obiektu wraz z instalacjami wewnętrznymi i pracami wykończeniowymi. Etap 5 prace remontowe w starej części szkoły (wakacje 2016 r.) Powyższe etapowanie nie zawiera prac zewnętrznych możliwych do wykonywania w trakcie funkcjonowania szkoły ale bez dostępu osób trzecich (drenaż, izolacje, ocieplenie, elewacje) Szczegółowy harmonogram prac należy uzgodnić z Inwestorem i Użytkownikiem 10. Czy prace remontowo budowlane mogą być prowadzone w czasie zajęć lekcyjnych? Tak, w sposób umożliwiający normalne funkcjonowanie obiektu szkoły, zgodnie z przedstawionym wyżej etapowaniem. 11. Czy zamawiający dopuści w pierwszym etapie robót wykonanie dobudowy i przeniesienie zajęć lekcyjnych do nowej części a następnie remont starej części szkoły? Nie, remont starej części szkoły powinien być prowadzony w miarę możliwości w czasie przerwy wakacyjnej w 2016 roku; szczegółowy harmonogram prac należy uzgodnić z Inwestorem i Użytkownikiem. 12. Czy zamawiający przewiduje czasowe wyłączenie szkoły na wykonanie robót remontowych z uwagi na technologię robót budowlanych? Czasowe wyłączenie szkoły możliwe jest jedynie w okresie wakacyjnym, etapowanie prac przedstawiono w punkcie 9 i 11. 3

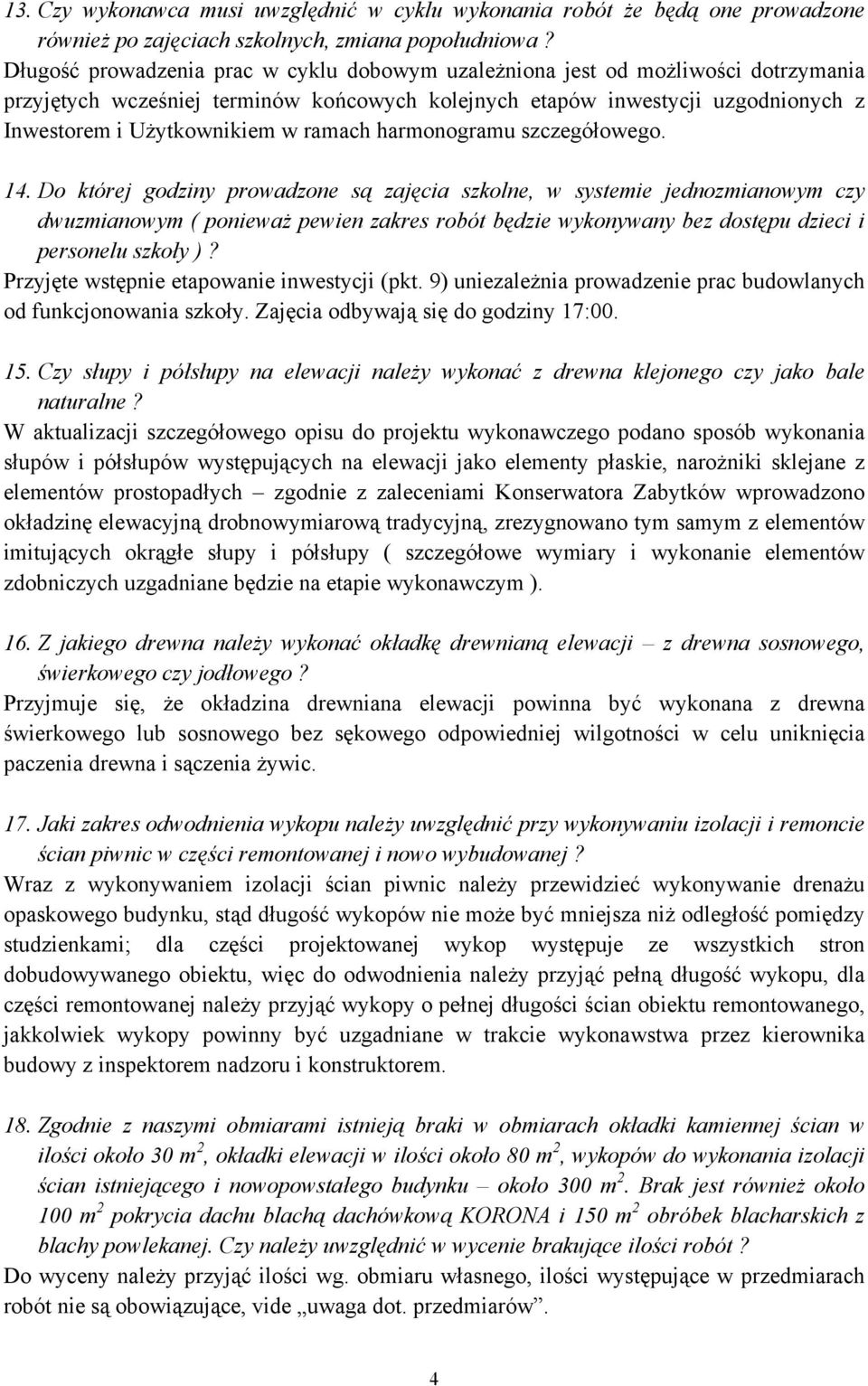

4 13. Czy wykonawca musi uwzględnić w cyklu wykonania robót że będą one prowadzone również po zajęciach szkolnych, zmiana popołudniowa? Długość prowadzenia prac w cyklu dobowym uzależniona jest od możliwości dotrzymania przyjętych wcześniej terminów końcowych kolejnych etapów inwestycji uzgodnionych z Inwestorem i Użytkownikiem w ramach harmonogramu szczegółowego. 14. Do której godziny prowadzone są zajęcia szkolne, w systemie jednozmianowym czy dwuzmianowym ( ponieważ pewien zakres robót będzie wykonywany bez dostępu dzieci i personelu szkoły )? Przyjęte wstępnie etapowanie inwestycji (pkt. 9) uniezależnia prowadzenie prac budowlanych od funkcjonowania szkoły. Zajęcia odbywają się do godziny 17: Czy słupy i półsłupy na elewacji należy wykonać z drewna klejonego czy jako bale naturalne? W aktualizacji szczegółowego opisu do projektu wykonawczego podano sposób wykonania słupów i półsłupów występujących na elewacji jako elementy płaskie, narożniki sklejane z elementów prostopadłych zgodnie z zaleceniami Konserwatora Zabytków wprowadzono okładzinę elewacyjną drobnowymiarową tradycyjną, zrezygnowano tym samym z elementów imitujących okrągłe słupy i półsłupy ( szczegółowe wymiary i wykonanie elementów zdobniczych uzgadniane będzie na etapie wykonawczym ). 16. Z jakiego drewna należy wykonać okładkę drewnianą elewacji z drewna sosnowego, świerkowego czy jodłowego? Przyjmuje się, że okładzina drewniana elewacji powinna być wykonana z drewna świerkowego lub sosnowego bez sękowego odpowiedniej wilgotności w celu uniknięcia paczenia drewna i sączenia żywic. 17. Jaki zakres odwodnienia wykopu należy uwzględnić przy wykonywaniu izolacji i remoncie ścian piwnic w części remontowanej i nowo wybudowanej? Wraz z wykonywaniem izolacji ścian piwnic należy przewidzieć wykonywanie drenażu opaskowego budynku, stąd długość wykopów nie może być mniejsza niż odległość pomiędzy studzienkami; dla części projektowanej wykop występuje ze wszystkich stron dobudowywanego obiektu, więc do odwodnienia należy przyjąć pełną długość wykopu, dla części remontowanej należy przyjąć wykopy o pełnej długości ścian obiektu remontowanego, jakkolwiek wykopy powinny być uzgadniane w trakcie wykonawstwa przez kierownika budowy z inspektorem nadzoru i konstruktorem. 18. Zgodnie z naszymi obmiarami istnieją braki w obmiarach okładki kamiennej ścian w ilości około 30 m 2, okładki elewacji w ilości około 80 m 2, wykopów do wykonania izolacji ścian istniejącego i nowopowstałego budynku około 300 m 2. Brak jest również około 100 m 2 pokrycia dachu blachą dachówkową KORONA i 150 m 2 obróbek blacharskich z blachy powlekanej. Czy należy uwzględnić w wycenie brakujące ilości robót? Do wyceny należy przyjąć ilości wg. obmiaru własnego, ilości występujące w przedmiarach robót nie są obowiązujące, vide uwaga dot. przedmiarów. 4

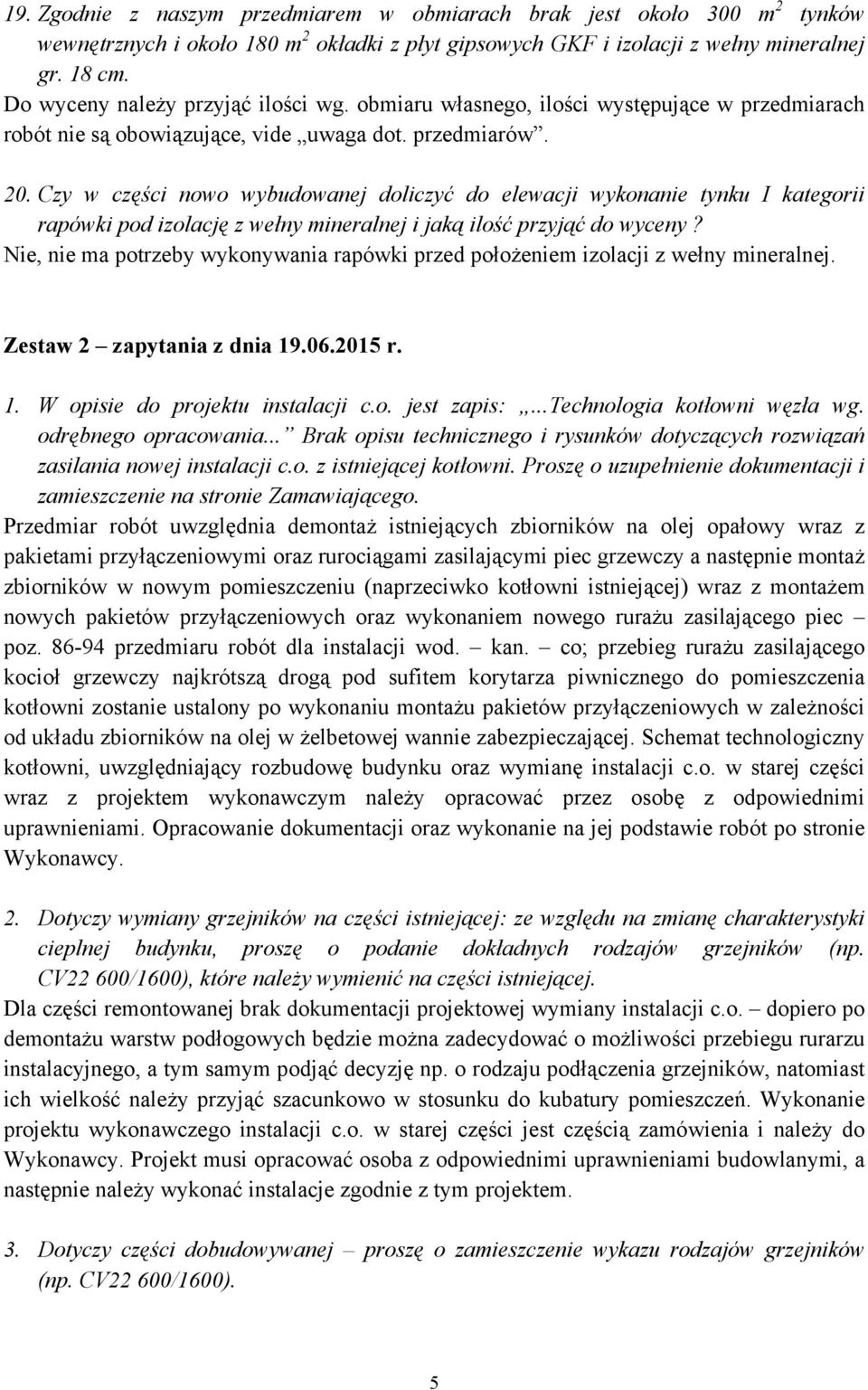

5 19. Zgodnie z naszym przedmiarem w obmiarach brak jest około 300 m 2 tynków wewnętrznych i około 180 m 2 okładki z płyt gipsowych GKF i izolacji z wełny mineralnej gr. 18 cm. Do wyceny należy przyjąć ilości wg. obmiaru własnego, ilości występujące w przedmiarach robót nie są obowiązujące, vide uwaga dot. przedmiarów. 20. Czy w części nowo wybudowanej doliczyć do elewacji wykonanie tynku I kategorii rapówki pod izolację z wełny mineralnej i jaką ilość przyjąć do wyceny? Nie, nie ma potrzeby wykonywania rapówki przed położeniem izolacji z wełny mineralnej. Zestaw 2 zapytania z dnia r. 1. W opisie do projektu instalacji c.o. jest zapis:...technologia kotłowni węzła wg. odrębnego opracowania... Brak opisu technicznego i rysunków dotyczących rozwiązań zasilania nowej instalacji c.o. z istniejącej kotłowni. Proszę o uzupełnienie dokumentacji i zamieszczenie na stronie Zamawiającego. Przedmiar robót uwzględnia demontaż istniejących zbiorników na olej opałowy wraz z pakietami przyłączeniowymi oraz rurociągami zasilającymi piec grzewczy a następnie montaż zbiorników w nowym pomieszczeniu (naprzeciwko kotłowni istniejącej) wraz z montażem nowych pakietów przyłączeniowych oraz wykonaniem nowego rurażu zasilającego piec poz przedmiaru robót dla instalacji wod. kan. co; przebieg rurażu zasilającego kocioł grzewczy najkrótszą drogą pod sufitem korytarza piwnicznego do pomieszczenia kotłowni zostanie ustalony po wykonaniu montażu pakietów przyłączeniowych w zależności od układu zbiorników na olej w żelbetowej wannie zabezpieczającej. Schemat technologiczny kotłowni, uwzględniający rozbudowę budynku oraz wymianę instalacji c.o. w starej części wraz z projektem wykonawczym należy opracować przez osobę z odpowiednimi uprawnieniami. Opracowanie dokumentacji oraz wykonanie na jej podstawie robót po stronie Wykonawcy. 2. Dotyczy wymiany grzejników na części istniejącej: ze względu na zmianę charakterystyki cieplnej budynku, proszę o podanie dokładnych rodzajów grzejników (np. CV22 600/1600), które należy wymienić na części istniejącej. Dla części remontowanej brak dokumentacji projektowej wymiany instalacji c.o. dopiero po demontażu warstw podłogowych będzie można zadecydować o możliwości przebiegu rurarzu instalacyjnego, a tym samym podjąć decyzję np. o rodzaju podłączenia grzejników, natomiast ich wielkość należy przyjąć szacunkowo w stosunku do kubatury pomieszczeń. Wykonanie projektu wykonawczego instalacji c.o. w starej części jest częścią zamówienia i należy do Wykonawcy. Projekt musi opracować osoba z odpowiednimi uprawnieniami budowlanymi, a następnie należy wykonać instalacje zgodnie z tym projektem. 3. Dotyczy części dobudowywanej proszę o zamieszczenie wykazu rodzajów grzejników (np. CV22 600/1600). 5

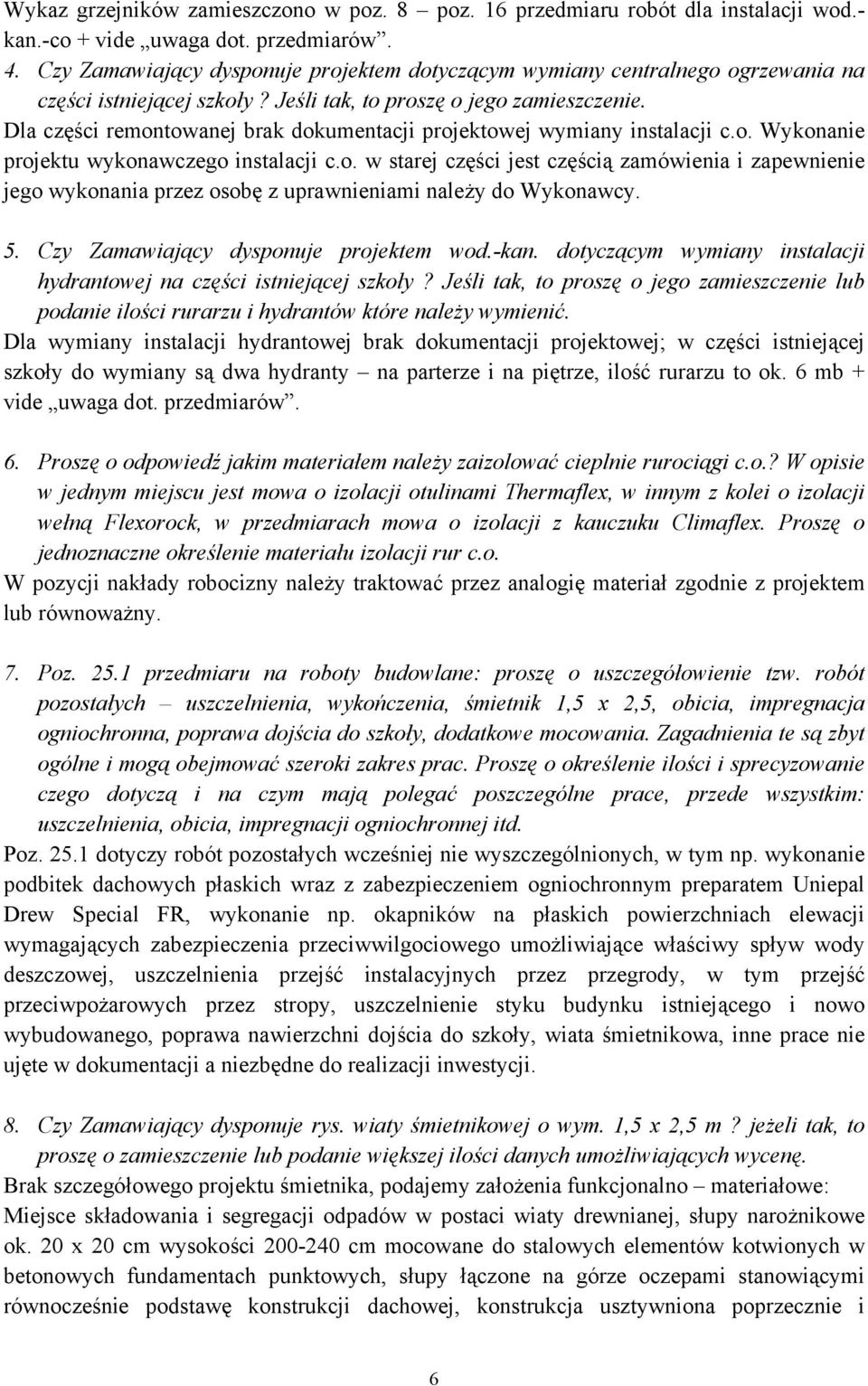

6 Wykaz grzejników zamieszczono w poz. 8 poz. 16 przedmiaru robót dla instalacji wod.- kan.-co + vide uwaga dot. przedmiarów. 4. Czy Zamawiający dysponuje projektem dotyczącym wymiany centralnego ogrzewania na części istniejącej szkoły? Jeśli tak, to proszę o jego zamieszczenie. Dla części remontowanej brak dokumentacji projektowej wymiany instalacji c.o. Wykonanie projektu wykonawczego instalacji c.o. w starej części jest częścią zamówienia i zapewnienie jego wykonania przez osobę z uprawnieniami należy do Wykonawcy. 5. Czy Zamawiający dysponuje projektem wod.-kan. dotyczącym wymiany instalacji hydrantowej na części istniejącej szkoły? Jeśli tak, to proszę o jego zamieszczenie lub podanie ilości rurarzu i hydrantów które należy wymienić. Dla wymiany instalacji hydrantowej brak dokumentacji projektowej; w części istniejącej szkoły do wymiany są dwa hydranty na parterze i na piętrze, ilość rurarzu to ok. 6 mb + vide uwaga dot. przedmiarów. 6. Proszę o odpowiedź jakim materiałem należy zaizolować cieplnie rurociągi c.o.? W opisie w jednym miejscu jest mowa o izolacji otulinami Thermaflex, w innym z kolei o izolacji wełną Flexorock, w przedmiarach mowa o izolacji z kauczuku Climaflex. Proszę o jednoznaczne określenie materiału izolacji rur c.o. W pozycji nakłady robocizny należy traktować przez analogię materiał zgodnie z projektem lub równoważny. 7. Poz przedmiaru na roboty budowlane: proszę o uszczegółowienie tzw. robót pozostałych uszczelnienia, wykończenia, śmietnik 1,5 x 2,5, obicia, impregnacja ogniochronna, poprawa dojścia do szkoły, dodatkowe mocowania. Zagadnienia te są zbyt ogólne i mogą obejmować szeroki zakres prac. Proszę o określenie ilości i sprecyzowanie czego dotyczą i na czym mają polegać poszczególne prace, przede wszystkim: uszczelnienia, obicia, impregnacji ogniochronnej itd. Poz dotyczy robót pozostałych wcześniej nie wyszczególnionych, w tym np. wykonanie podbitek dachowych płaskich wraz z zabezpieczeniem ogniochronnym preparatem Uniepal Drew Special FR, wykonanie np. okapników na płaskich powierzchniach elewacji wymagających zabezpieczenia przeciwwilgociowego umożliwiające właściwy spływ wody deszczowej, uszczelnienia przejść instalacyjnych przez przegrody, w tym przejść przeciwpożarowych przez stropy, uszczelnienie styku budynku istniejącego i nowo wybudowanego, poprawa nawierzchni dojścia do szkoły, wiata śmietnikowa, inne prace nie ujęte w dokumentacji a niezbędne do realizacji inwestycji. 8. Czy Zamawiający dysponuje rys. wiaty śmietnikowej o wym. 1,5 x 2,5 m? jeżeli tak, to proszę o zamieszczenie lub podanie większej ilości danych umożliwiających wycenę. Brak szczegółowego projektu śmietnika, podajemy założenia funkcjonalno materiałowe: Miejsce składowania i segregacji odpadów w postaci wiaty drewnianej, słupy narożnikowe ok. 20 x 20 cm wysokości cm mocowane do stalowych elementów kotwionych w betonowych fundamentach punktowych, słupy łączone na górze oczepami stanowiącymi równocześnie podstawę konstrukcji dachowej, konstrukcja usztywniona poprzecznie i 6

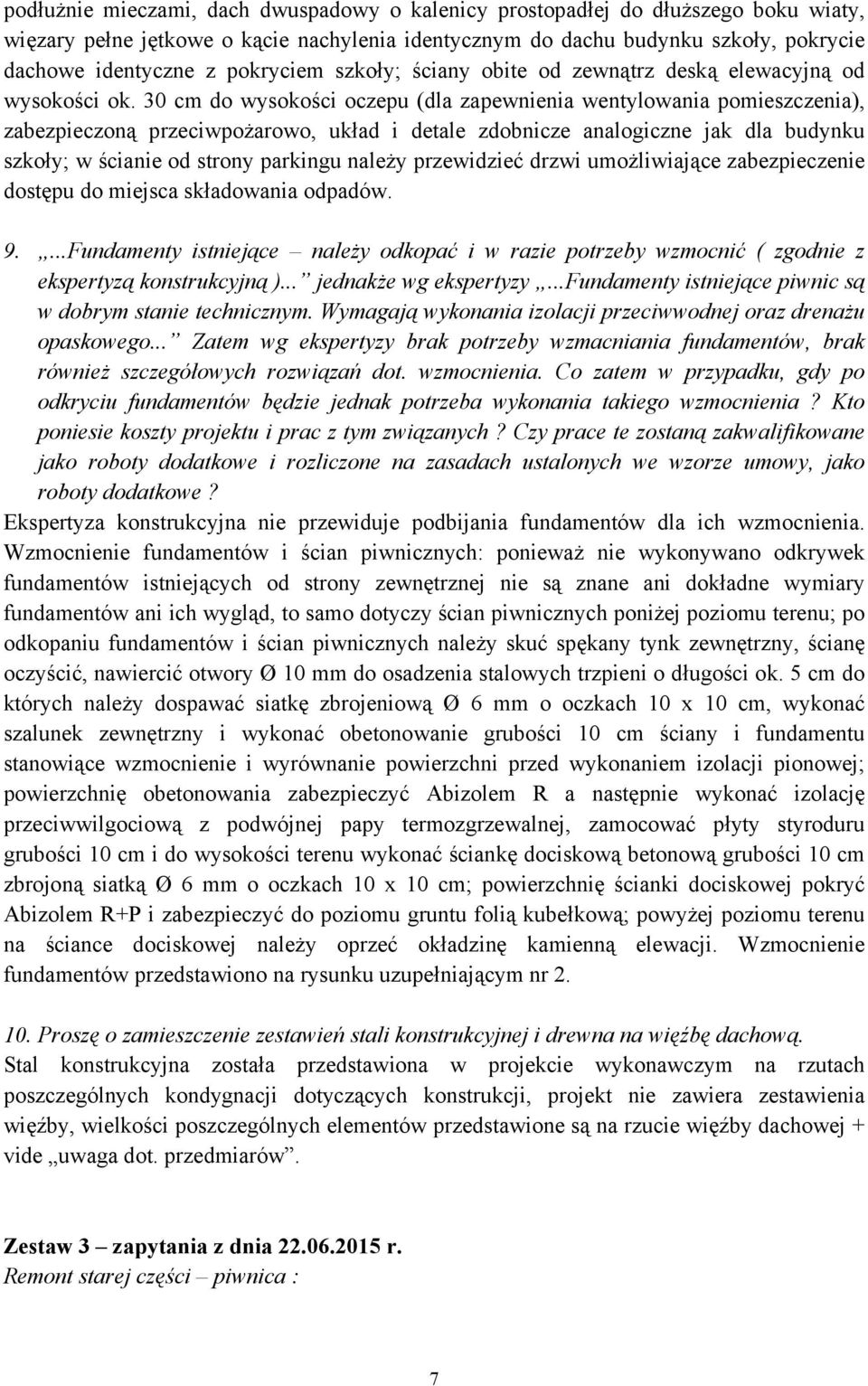

7 podłużnie mieczami, dach dwuspadowy o kalenicy prostopadłej do dłuższego boku wiaty, więzary pełne jętkowe o kącie nachylenia identycznym do dachu budynku szkoły, pokrycie dachowe identyczne z pokryciem szkoły; ściany obite od zewnątrz deską elewacyjną od wysokości ok. 30 cm do wysokości oczepu (dla zapewnienia wentylowania pomieszczenia), zabezpieczoną przeciwpożarowo, układ i detale zdobnicze analogiczne jak dla budynku szkoły; w ścianie od strony parkingu należy przewidzieć drzwi umożliwiające zabezpieczenie dostępu do miejsca składowania odpadów Fundamenty istniejące należy odkopać i w razie potrzeby wzmocnić ( zgodnie z ekspertyzą konstrukcyjną )... jednakże wg ekspertyzy...fundamenty istniejące piwnic są w dobrym stanie technicznym. Wymagają wykonania izolacji przeciwwodnej oraz drenażu opaskowego... Zatem wg ekspertyzy brak potrzeby wzmacniania fundamentów, brak również szczegółowych rozwiązań dot. wzmocnienia. Co zatem w przypadku, gdy po odkryciu fundamentów będzie jednak potrzeba wykonania takiego wzmocnienia? Kto poniesie koszty projektu i prac z tym związanych? Czy prace te zostaną zakwalifikowane jako roboty dodatkowe i rozliczone na zasadach ustalonych we wzorze umowy, jako roboty dodatkowe? Ekspertyza konstrukcyjna nie przewiduje podbijania fundamentów dla ich wzmocnienia. Wzmocnienie fundamentów i ścian piwnicznych: ponieważ nie wykonywano odkrywek fundamentów istniejących od strony zewnętrznej nie są znane ani dokładne wymiary fundamentów ani ich wygląd, to samo dotyczy ścian piwnicznych poniżej poziomu terenu; po odkopaniu fundamentów i ścian piwnicznych należy skuć spękany tynk zewnętrzny, ścianę oczyścić, nawiercić otwory Ø 10 mm do osadzenia stalowych trzpieni o długości ok. 5 cm do których należy dospawać siatkę zbrojeniową Ø 6 mm o oczkach 10 x 10 cm, wykonać szalunek zewnętrzny i wykonać obetonowanie grubości 10 cm ściany i fundamentu stanowiące wzmocnienie i wyrównanie powierzchni przed wykonaniem izolacji pionowej; powierzchnię obetonowania zabezpieczyć Abizolem R a następnie wykonać izolację przeciwwilgociową z podwójnej papy termozgrzewalnej, zamocować płyty styroduru grubości 10 cm i do wysokości terenu wykonać ściankę dociskową betonową grubości 10 cm zbrojoną siatką Ø 6 mm o oczkach 10 x 10 cm; powierzchnię ścianki dociskowej pokryć Abizolem R+P i zabezpieczyć do poziomu gruntu folią kubełkową; powyżej poziomu terenu na ściance dociskowej należy oprzeć okładzinę kamienną elewacji. Wzmocnienie fundamentów przedstawiono na rysunku uzupełniającym nr Proszę o zamieszczenie zestawień stali konstrukcyjnej i drewna na więźbę dachową. Stal konstrukcyjna została przedstawiona w projekcie wykonawczym na rzutach poszczególnych kondygnacji dotyczących konstrukcji, projekt nie zawiera zestawienia więźby, wielkości poszczególnych elementów przedstawione są na rzucie więźby dachowej + vide uwaga dot. przedmiarów. Zestaw 3 zapytania z dnia r. Remont starej części piwnica : 7

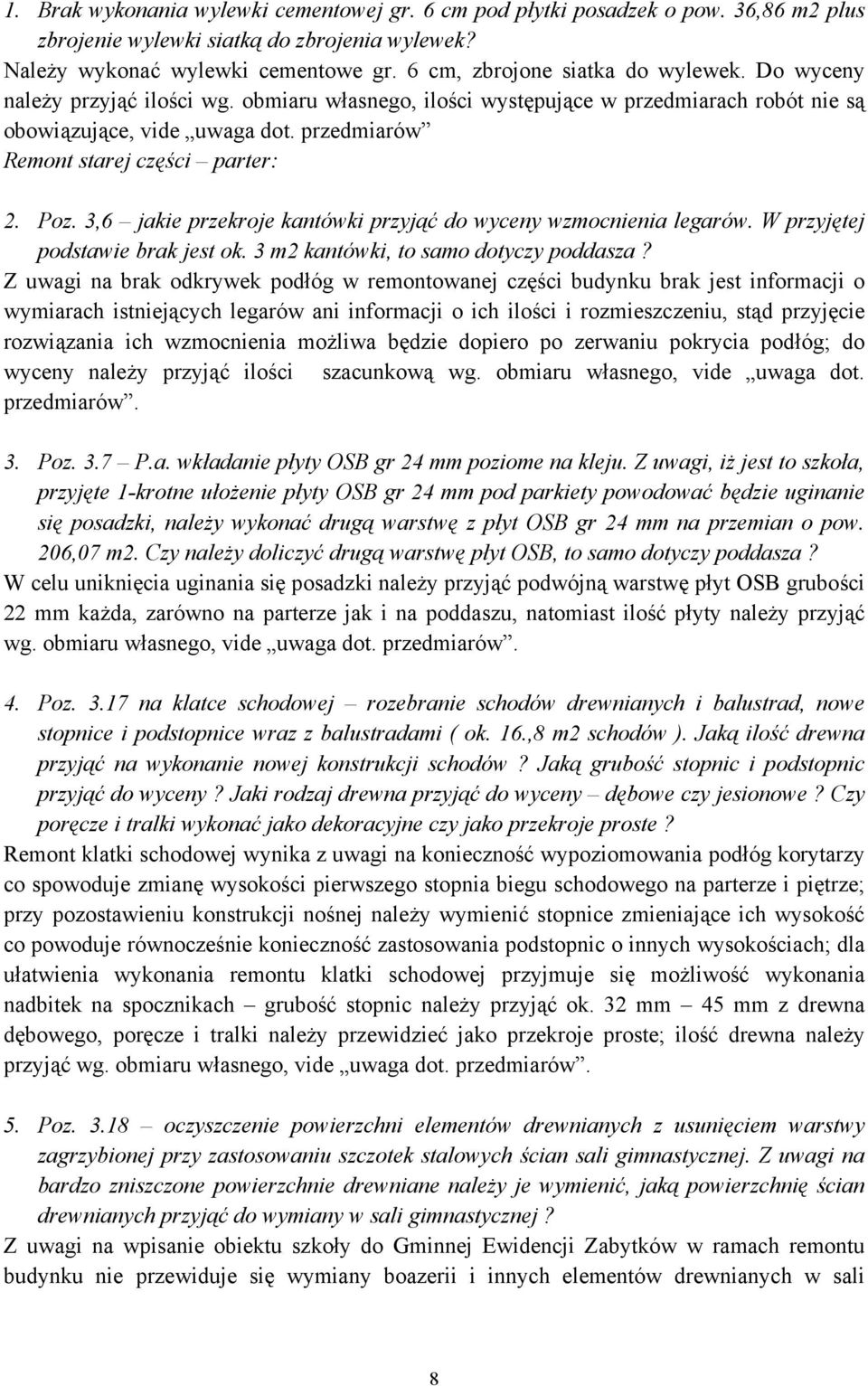

8 1. Brak wykonania wylewki cementowej gr. 6 cm pod płytki posadzek o pow. 36,86 m2 plus zbrojenie wylewki siatką do zbrojenia wylewek? Należy wykonać wylewki cementowe gr. 6 cm, zbrojone siatka do wylewek. Do wyceny należy przyjąć ilości wg. obmiaru własnego, ilości występujące w przedmiarach robót nie są obowiązujące, vide uwaga dot. przedmiarów Remont starej części parter: 2. Poz. 3,6 jakie przekroje kantówki przyjąć do wyceny wzmocnienia legarów. W przyjętej podstawie brak jest ok. 3 m2 kantówki, to samo dotyczy poddasza? Z uwagi na brak odkrywek podłóg w remontowanej części budynku brak jest informacji o wymiarach istniejących legarów ani informacji o ich ilości i rozmieszczeniu, stąd przyjęcie rozwiązania ich wzmocnienia możliwa będzie dopiero po zerwaniu pokrycia podłóg; do wyceny należy przyjąć ilości szacunkową wg. obmiaru własnego, vide uwaga dot. przedmiarów. 3. Poz. 3.7 P.a. wkładanie płyty OSB gr 24 mm poziome na kleju. Z uwagi, iż jest to szkoła, przyjęte 1-krotne ułożenie płyty OSB gr 24 mm pod parkiety powodować będzie uginanie się posadzki, należy wykonać drugą warstwę z płyt OSB gr 24 mm na przemian o pow. 206,07 m2. Czy należy doliczyć drugą warstwę płyt OSB, to samo dotyczy poddasza? W celu uniknięcia uginania się posadzki należy przyjąć podwójną warstwę płyt OSB grubości 22 mm każda, zarówno na parterze jak i na poddaszu, natomiast ilość płyty należy przyjąć wg. obmiaru własnego, vide uwaga dot. przedmiarów. 4. Poz na klatce schodowej rozebranie schodów drewnianych i balustrad, nowe stopnice i podstopnice wraz z balustradami ( ok. 16.,8 m2 schodów ). Jaką ilość drewna przyjąć na wykonanie nowej konstrukcji schodów? Jaką grubość stopnic i podstopnic przyjąć do wyceny? Jaki rodzaj drewna przyjąć do wyceny dębowe czy jesionowe? Czy poręcze i tralki wykonać jako dekoracyjne czy jako przekroje proste? Remont klatki schodowej wynika z uwagi na konieczność wypoziomowania podłóg korytarzy co spowoduje zmianę wysokości pierwszego stopnia biegu schodowego na parterze i piętrze; przy pozostawieniu konstrukcji nośnej należy wymienić stopnice zmieniające ich wysokość co powoduje równocześnie konieczność zastosowania podstopnic o innych wysokościach; dla ułatwienia wykonania remontu klatki schodowej przyjmuje się możliwość wykonania nadbitek na spocznikach grubość stopnic należy przyjąć ok. 32 mm 45 mm z drewna dębowego, poręcze i tralki należy przewidzieć jako przekroje proste; ilość drewna należy przyjąć wg. obmiaru własnego, vide uwaga dot. przedmiarów. 5. Poz oczyszczenie powierzchni elementów drewnianych z usunięciem warstwy zagrzybionej przy zastosowaniu szczotek stalowych ścian sali gimnastycznej. Z uwagi na bardzo zniszczone powierzchnie drewniane należy je wymienić, jaką powierzchnię ścian drewnianych przyjąć do wymiany w sali gimnastycznej? Z uwagi na wpisanie obiektu szkoły do Gminnej Ewidencji Zabytków w ramach remontu budynku nie przewiduje się wymiany boazerii i innych elementów drewnianych w sali 8

9 gimnastycznej; planowane jest jedynie czyszczenie elementów drewnianych, naprawa ubytków i lakierowanie powierzchniowe. 6. Zwracamy się z prośbą o przekazanie ekspertyzy konstrukcyjnej budynku szkoły opracowanej przez inż. Stanisława Manieckiego w czerwcu 2011 r. Ekspertyza konstrukcyjna budynku zamieszczona jest w projekcie budowlanym str Czy Zamawiający posiada inwentaryzację starego budynku szkoły prosimy o udostępnienie tej dokumentacji. Inwentaryzacja zamieszczona jest w projekcie budowlanym str Poz kosztorysu prosimy o podanie rozstawu rusztu drewnianego montowanego z profili drewnianych 8 x 16 cm mocowanego wkrętami nierdzewnymi lub ocynkowanymi 10 x 20 mm, który pełnił będzie funkcję wzmocnienia drewnianej konstrukcji ścian zrębowych w części istniejącej budynku szkoły, umożliwi to prawidłową wycenę tej pozycji. Rozkład rusztu 8 x 16 cm pokazano na str. 34, str. 36, str. 38 projektu wykonawczego, ilość materiału należy przyjąć wg. obmiaru własnego, vide uwaga dot. przedmiarów. 9. Prosimy o podanie jakie rozwiązanie wykonania szalunku zewnętrznego przyjąć do wyceny, czy zgodnie z opisem do projektu Rozbudowy budynku Szkoły Podstawowej w Jurgowie Projekt Zamienny ( w zakresie architektury ) z marca 2014 r szalunek należy wykonać z Płazówki szerokości cm gr. ok. 5 cm, poprzedzielanej elementami imitującymi okrągłe słupy narożników ze sklejonych tzw. oflisów imitujących okrągłe słupy, rysie narożne i znajdujące się nad słupami wzbogacone o tzw. podrostki. Czy szalunek wykonać zgodnie z Aktualizacją szczegółowego opisu do projektu wykonawczego w zakresie architektury z dnia 16 kwietnia 2015 r gdzie szalunek zewnętrzny w części istniejącej i dobudowanej należy wykonać w rytmach poziomych wykonanych z desek elewacyjnych szerokości ok. 15 cm łączonych z szalunkiem o rytmach pionowych wykonanych z desek elewacyjnych szerokości ok. 10 cm, poprzedzielanej drewnianymi elementami imitującymi słupy, narożniki ze sklejonych tzw. oflisów imitujących słupy, całość ścian zwieńczonych rysiami stanowiącymi podstawę dachu, rysie narożne i znajdujące się nad słupami wzbogacone o tzw. podrostki. Szalunek zewnętrzny należy wykonać zgodnie z opisem zamieszczonym w Aktualizacji szczegółowego opisu do projektu wykonawczego szalunek o rytmach poziomych lub ukośnych wykonany z desek elewacyjnych szerokości ok. 15 cm łączony z szalunkiem o rytmach pionowych wykonany z desek elewacyjnych szerokości ok. 10 cm kierunek szalowania zgodny z rysunkami aktualizacji sposobu wykonania elewacji. Szalunek poprzedzielany jest drewnianymi elementami płaskimi imitującymi słupy rozdzielające i słupy narożne wykonane również ze sklejonych elementów płaskich; całość ścian zwieńczona rysiami stanowiącymi podstawę łamanego dachu, rysie narożne i znajdujące się nad słupami wzbogacone są o tzw. podrostki; trójkątne szczyty i część podokienna szalunku uzupełnione są nabijanymi elementami zdobniczymi szczegółowe detale szalowania zewnętrznego do uzgodnienia na etapie wykonawczym. Szalunek w części istniejącej montowany jest na jednowarstwowym ruszcie drewnianym z profili drewnianych 8 x 16 cm mocowanych 9

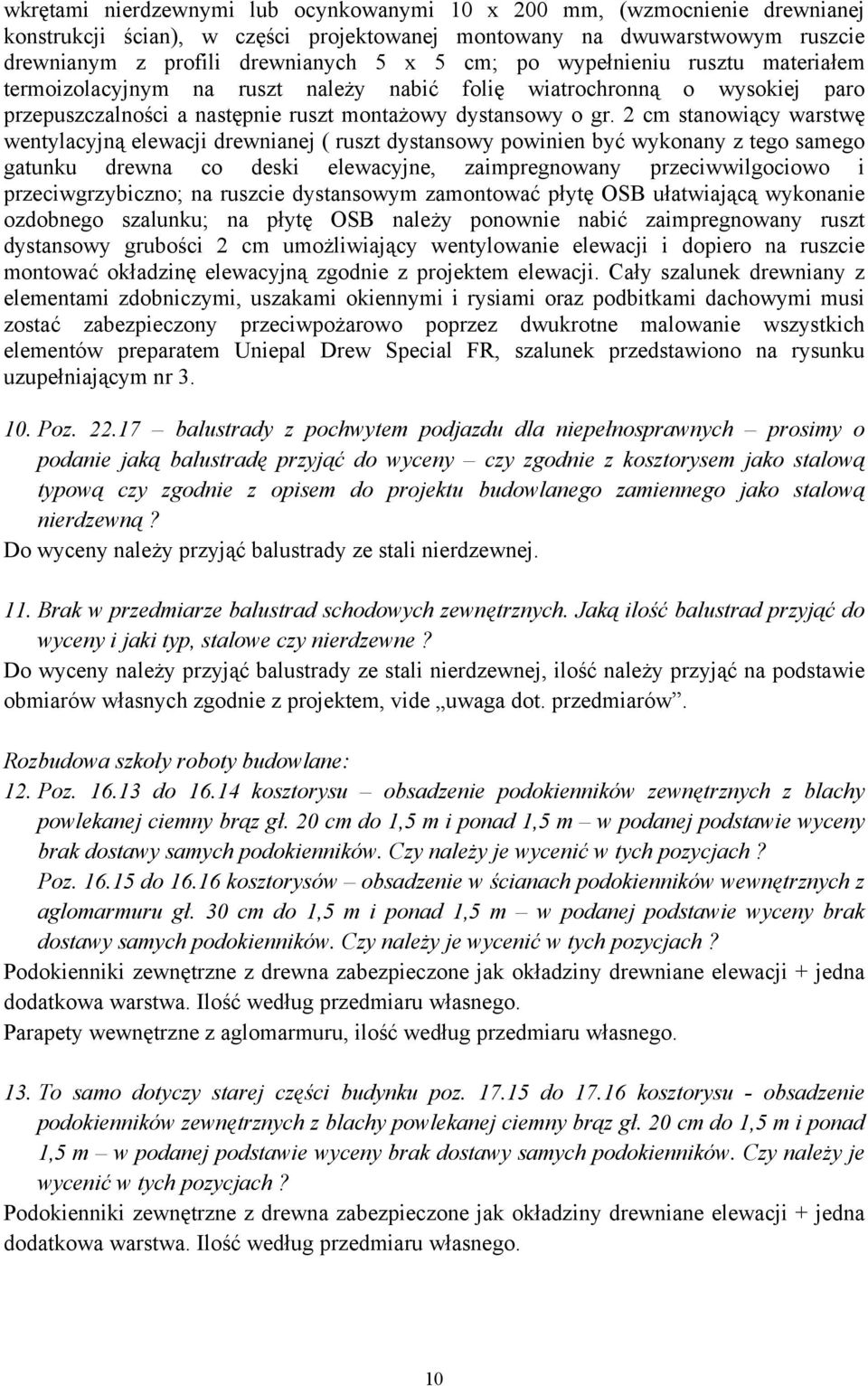

10 wkrętami nierdzewnymi lub ocynkowanymi 10 x 200 mm, (wzmocnienie drewnianej konstrukcji ścian), w części projektowanej montowany na dwuwarstwowym ruszcie drewnianym z profili drewnianych 5 x 5 cm; po wypełnieniu rusztu materiałem termoizolacyjnym na ruszt należy nabić folię wiatrochronną o wysokiej paro przepuszczalności a następnie ruszt montażowy dystansowy o gr. 2 cm stanowiący warstwę wentylacyjną elewacji drewnianej ( ruszt dystansowy powinien być wykonany z tego samego gatunku drewna co deski elewacyjne, zaimpregnowany przeciwwilgociowo i przeciwgrzybiczno; na ruszcie dystansowym zamontować płytę OSB ułatwiającą wykonanie ozdobnego szalunku; na płytę OSB należy ponownie nabić zaimpregnowany ruszt dystansowy grubości 2 cm umożliwiający wentylowanie elewacji i dopiero na ruszcie montować okładzinę elewacyjną zgodnie z projektem elewacji. Cały szalunek drewniany z elementami zdobniczymi, uszakami okiennymi i rysiami oraz podbitkami dachowymi musi zostać zabezpieczony przeciwpożarowo poprzez dwukrotne malowanie wszystkich elementów preparatem Uniepal Drew Special FR, szalunek przedstawiono na rysunku uzupełniającym nr Poz balustrady z pochwytem podjazdu dla niepełnosprawnych prosimy o podanie jaką balustradę przyjąć do wyceny czy zgodnie z kosztorysem jako stalową typową czy zgodnie z opisem do projektu budowlanego zamiennego jako stalową nierdzewną? Do wyceny należy przyjąć balustrady ze stali nierdzewnej. 11. Brak w przedmiarze balustrad schodowych zewnętrznych. Jaką ilość balustrad przyjąć do wyceny i jaki typ, stalowe czy nierdzewne? Do wyceny należy przyjąć balustrady ze stali nierdzewnej, ilość należy przyjąć na podstawie obmiarów własnych zgodnie z projektem, vide uwaga dot. przedmiarów. Rozbudowa szkoły roboty budowlane: 12. Poz do kosztorysu obsadzenie podokienników zewnętrznych z blachy powlekanej ciemny brąz gł. 20 cm do 1,5 m i ponad 1,5 m w podanej podstawie wyceny brak dostawy samych podokienników. Czy należy je wycenić w tych pozycjach? Poz do kosztorysów obsadzenie w ścianach podokienników wewnętrznych z aglomarmuru gł. 30 cm do 1,5 m i ponad 1,5 m w podanej podstawie wyceny brak dostawy samych podokienników. Czy należy je wycenić w tych pozycjach? Podokienniki zewnętrzne z drewna zabezpieczone jak okładziny drewniane elewacji + jedna dodatkowa warstwa. Ilość według przedmiaru własnego. Parapety wewnętrzne z aglomarmuru, ilość według przedmiaru własnego. 13. To samo dotyczy starej części budynku poz do kosztorysu - obsadzenie podokienników zewnętrznych z blachy powlekanej ciemny brąz gł. 20 cm do 1,5 m i ponad 1,5 m w podanej podstawie wyceny brak dostawy samych podokienników. Czy należy je wycenić w tych pozycjach? Podokienniki zewnętrzne z drewna zabezpieczone jak okładziny drewniane elewacji + jedna dodatkowa warstwa. Ilość według przedmiaru własnego. 10

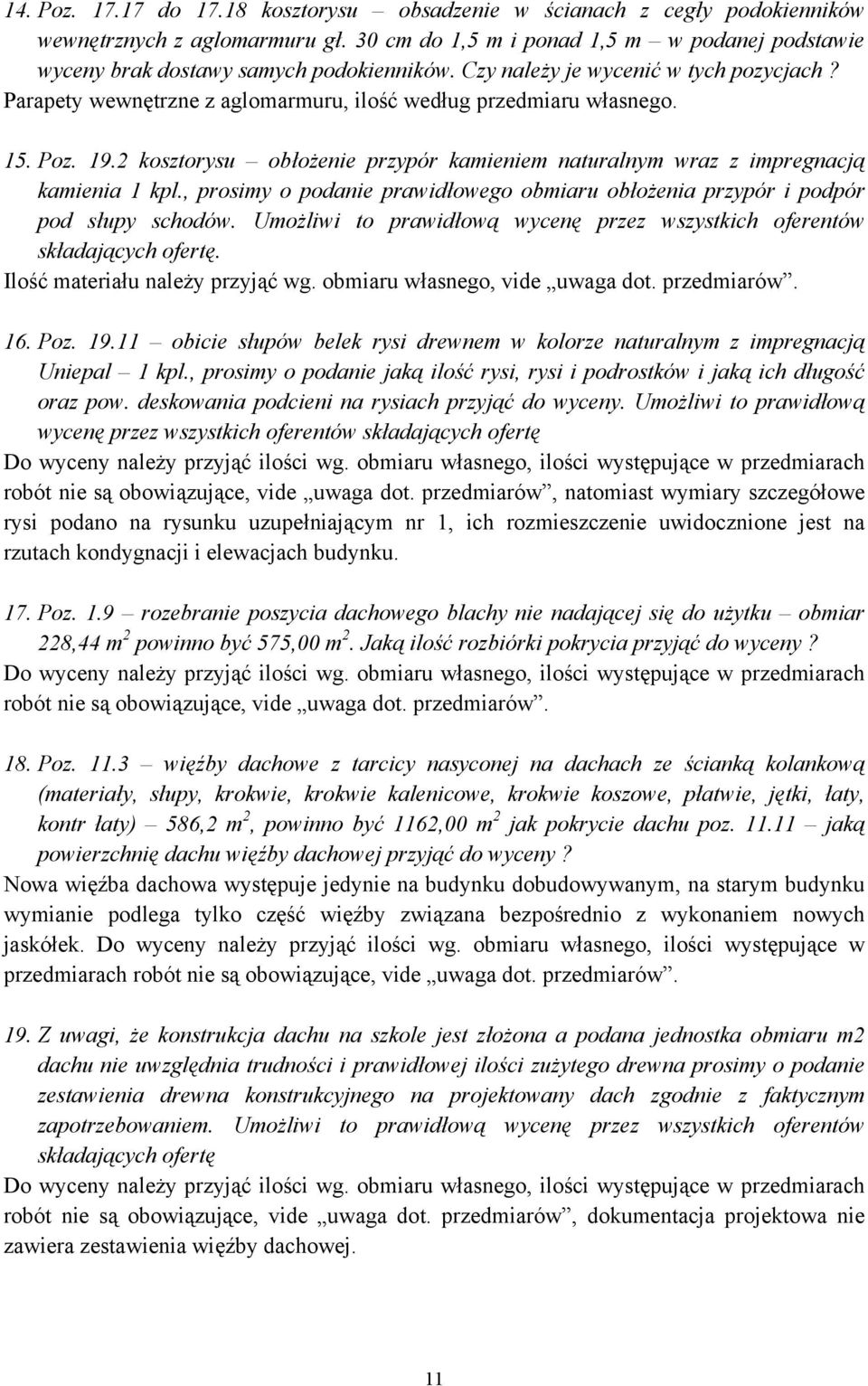

11 14. Poz do kosztorysu obsadzenie w ścianach z cegły podokienników wewnętrznych z aglomarmuru gł. 30 cm do 1,5 m i ponad 1,5 m w podanej podstawie wyceny brak dostawy samych podokienników. Czy należy je wycenić w tych pozycjach? Parapety wewnętrzne z aglomarmuru, ilość według przedmiaru własnego. 15. Poz kosztorysu obłożenie przypór kamieniem naturalnym wraz z impregnacją kamienia 1 kpl., prosimy o podanie prawidłowego obmiaru obłożenia przypór i podpór pod słupy schodów. Umożliwi to prawidłową wycenę przez wszystkich oferentów składających ofertę. Ilość materiału należy przyjąć wg. obmiaru własnego, vide uwaga dot. przedmiarów. 16. Poz obicie słupów belek rysi drewnem w kolorze naturalnym z impregnacją Uniepal 1 kpl., prosimy o podanie jaką ilość rysi, rysi i podrostków i jaką ich długość oraz pow. deskowania podcieni na rysiach przyjąć do wyceny. Umożliwi to prawidłową wycenę przez wszystkich oferentów składających ofertę Do wyceny należy przyjąć ilości wg. obmiaru własnego, ilości występujące w przedmiarach robót nie są obowiązujące, vide uwaga dot. przedmiarów, natomiast wymiary szczegółowe rysi podano na rysunku uzupełniającym nr 1, ich rozmieszczenie uwidocznione jest na rzutach kondygnacji i elewacjach budynku. 17. Poz. 1.9 rozebranie poszycia dachowego blachy nie nadającej się do użytku obmiar 228,44 m 2 powinno być 575,00 m 2. Jaką ilość rozbiórki pokrycia przyjąć do wyceny? Do wyceny należy przyjąć ilości wg. obmiaru własnego, ilości występujące w przedmiarach robót nie są obowiązujące, vide uwaga dot. przedmiarów. 18. Poz więźby dachowe z tarcicy nasyconej na dachach ze ścianką kolankową (materiały, słupy, krokwie, krokwie kalenicowe, krokwie koszowe, płatwie, jętki, łaty, kontr łaty) 586,2 m 2, powinno być 1162,00 m 2 jak pokrycie dachu poz jaką powierzchnię dachu więźby dachowej przyjąć do wyceny? Nowa więźba dachowa występuje jedynie na budynku dobudowywanym, na starym budynku wymianie podlega tylko część więźby związana bezpośrednio z wykonaniem nowych jaskółek. Do wyceny należy przyjąć ilości wg. obmiaru własnego, ilości występujące w przedmiarach robót nie są obowiązujące, vide uwaga dot. przedmiarów. 19. Z uwagi, że konstrukcja dachu na szkole jest złożona a podana jednostka obmiaru m2 dachu nie uwzględnia trudności i prawidłowej ilości zużytego drewna prosimy o podanie zestawienia drewna konstrukcyjnego na projektowany dach zgodnie z faktycznym zapotrzebowaniem. Umożliwi to prawidłową wycenę przez wszystkich oferentów składających ofertę Do wyceny należy przyjąć ilości wg. obmiaru własnego, ilości występujące w przedmiarach robót nie są obowiązujące, vide uwaga dot. przedmiarów, dokumentacja projektowa nie zawiera zestawienia więźby dachowej. 11

12 Zestaw 4 zapytania z dnia r. 1. W przedmiarze nie występują przejścia ppoż. czy na przejściach przez kondygnacje i stropy rur instalacji sanitarnych, c.o. i wod.-kan. należy zastosować przejścia ppoż.? Zgodnie z Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie...dopuszcza się nieinstalowanie przepustów dla pojedynczych rur instalacji wodnych, kanalizacyjnych i ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higieniczno-sanitarnych... Pozostałe przepusty powinny mieć klasę odporności ogniowej wymaganą dla tych elementów, tzn. do ich wypełnienia należy stosować wełnę mineralną o temperaturze topnienia powyżej 1000 o C, alternatywnie elementy elastyczne złożone z miękkiej pianki, które w czasie pożaru zwiększają objętość wytwarzając pianę ogniochronną wypełniającą szczelinę dylatacyjną lub inne wypełnienia elastyczne posiadające niezmienne w czasie wysokie własności ogniochronne. 2. Jakie grzejniki należy ująć w ofercie? dolno zasilane czy boczne? Dla części nowoprojektowanej grzejniki dolno zasilane CV, dla części remontowanej brak dokumentacji projektowej instalacji c.o. dopiero po demontażu warstw podłogowych będzie można zadecydować o możliwości przebiegu rurarzu instalacyjnego, a tym samym podjąć decyzję o rodzaju grzejników. 3. Jakie zawory należy wycenić w pozycji nr 31? czy przelotowe czy zwrotne i o jakiej średnicy, czy DN32 czy DN40? Zawory typu DN 32 zwrotny. 4. Jakie zawory należy wycenić w pozycji nr 34? czy przelotowe czy zwrotne i o jakiej średnicy, czy DN10 czy DN15? Zawory typu DN 15 przelotowy. 5. Jakiej średnicy zawory powrotne należy wycenić w pozycji nr 37 czy DN10 czy DN15? Średnica DN W pozycjach od z jakiego materiału należy wycenić rurociągi i o jakich parametrach? Zgodnie z projektem rury wielowarstwowe typu Tweetop lub inne równoważne. 7. Jakie zawory należy wycenić w pozycji nr 48 czy przelotowe czy zwrotne? Zawory-regulatory różnicy ciśnienia typu STAP Jakie zawory należy wycenić w pozycji nr 49 czy przelotowe czy zwrotne? Zawory zwrotne. 9. Proszę o przesłanie karty katalogowej do pozycji nr 51 w przedmiarze, tj. podgrzewacza wody o pojemności 55 dm 3. W przetargu nie można wskazywać konkretnego producenta czy też modelu. 12

13 10. Jakie zawory należy wycenić w pozycji nr 58 czy przelotowe czy zwrotne? Zawory kulowe. 11. Czy baterie umywalkowe mają być standardowe czy np. elektroniczne? Baterie umywalkowe standardowe. 12. Jaką długość rury żeliwnej o średnicy 150 mm należy przyjąć w pozycji nr 76? Długość rury żeliwnej ok. 1,5 mb + vide uwaga dot. przedmiarów. 13. Czy w pozycjach z umywalkami należy ująć także półnogi ceramiczne? W pozycjach z umywalkami należy ująć również półnogi ceramiczne. 14. Jakie miski ustępowe należy przyjąć do oferty, czy kompaktowe czy wiszące ze stelażami? Do ofert należy przyjąć miski ustępowe wiszące ze stelażami. 15. Czy do pisuarów należy ująć stelaż? Do pisuarów należy ująć również stelaż. 16. Czy zawory spłukujące do pisuarów mają być standardowe pneumatyczne czy np. elektroniczne? Zawory spłukujące do pisuarów mają być standardowe pneumatyczne. 17. W jakiej pozycji należy ująć poręcze dla niepełnosprawnych oraz prosimy o podanie parametrów technicznych z czego mają być wykonane? Poręcze dla niepełnosprawnych ujęto w poz przedmiar robót 2 przy podjeździe dla niepełnosprawnych, poręcze należy wykonać ze stali nierdzewnej. W toalecie dla niepełnosprawnych poręcze ze stali nierdzewnej posiadające odpowiednie atesty i certyfikaty. 18. Czy w pozycji nr 99 należy wycenić tylko montaż grzejników? oraz jakie grzejniki należy wycenić w pozycji nr 100? Prosimy o podanie zestawienia z ilością i wymiarami grzejników. Poz. nr 99 oraz nr 100 odnosi się do wymiany instalacji c.o. w starej szkole, w pozycji 99 przyjęto tylko montaż grzejników natomiast w pozycji 100 powinna występować wycena na podstawie zestawienia typu grzejników aczkolwiek dla części remontowanej brak dokumentacji projektowej instalacji c.o. dopiero po demontażu warstw podłogowych będzie można zadecydować o możliwości przebiegu rurarzu instalacyjnego, a tym samym podjąć decyzję o rodzaju podłączenia grzejników, natomiast ich wielkość należy przyjąć szacunkowo w stosunku do kubatury pomieszczeń. Dokumentacja projektowa instalacji c.o. starej części po stronie Wykonawcy. 13

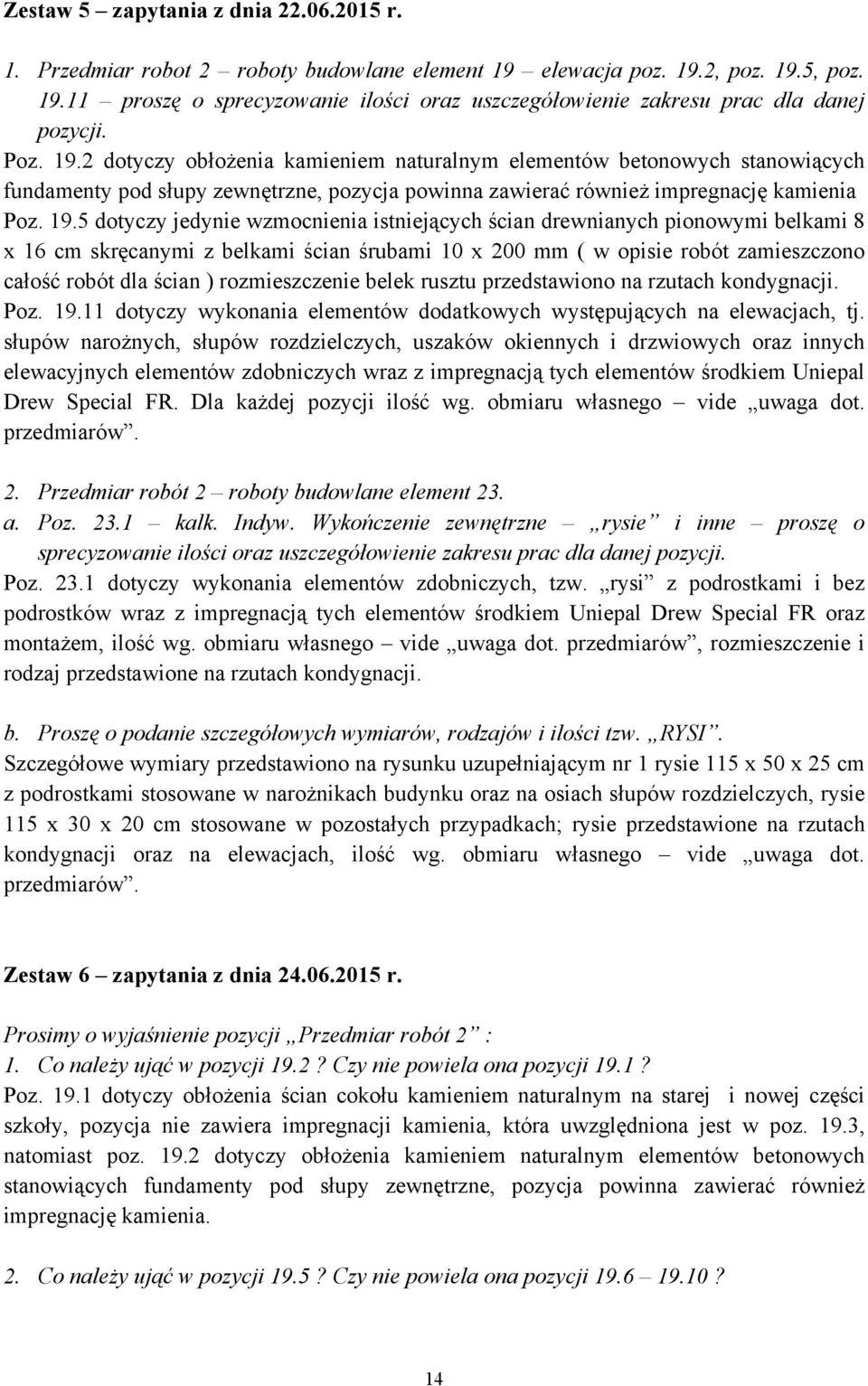

14 Zestaw 5 zapytania z dnia r. 1. Przedmiar robot 2 roboty budowlane element 19 elewacja poz. 19.2, poz. 19.5, poz proszę o sprecyzowanie ilości oraz uszczegółowienie zakresu prac dla danej pozycji. Poz dotyczy obłożenia kamieniem naturalnym elementów betonowych stanowiących fundamenty pod słupy zewnętrzne, pozycja powinna zawierać również impregnację kamienia Poz dotyczy jedynie wzmocnienia istniejących ścian drewnianych pionowymi belkami 8 x 16 cm skręcanymi z belkami ścian śrubami 10 x 200 mm ( w opisie robót zamieszczono całość robót dla ścian ) rozmieszczenie belek rusztu przedstawiono na rzutach kondygnacji. Poz dotyczy wykonania elementów dodatkowych występujących na elewacjach, tj. słupów narożnych, słupów rozdzielczych, uszaków okiennych i drzwiowych oraz innych elewacyjnych elementów zdobniczych wraz z impregnacją tych elementów środkiem Uniepal Drew Special FR. Dla każdej pozycji ilość wg. obmiaru własnego vide uwaga dot. przedmiarów. 2. Przedmiar robót 2 roboty budowlane element 23. a. Poz kalk. Indyw. Wykończenie zewnętrzne rysie i inne proszę o sprecyzowanie ilości oraz uszczegółowienie zakresu prac dla danej pozycji. Poz dotyczy wykonania elementów zdobniczych, tzw. rysi z podrostkami i bez podrostków wraz z impregnacją tych elementów środkiem Uniepal Drew Special FR oraz montażem, ilość wg. obmiaru własnego vide uwaga dot. przedmiarów, rozmieszczenie i rodzaj przedstawione na rzutach kondygnacji. b. Proszę o podanie szczegółowych wymiarów, rodzajów i ilości tzw. RYSI. Szczegółowe wymiary przedstawiono na rysunku uzupełniającym nr 1 rysie 115 x 50 x 25 cm z podrostkami stosowane w narożnikach budynku oraz na osiach słupów rozdzielczych, rysie 115 x 30 x 20 cm stosowane w pozostałych przypadkach; rysie przedstawione na rzutach kondygnacji oraz na elewacjach, ilość wg. obmiaru własnego vide uwaga dot. przedmiarów. Zestaw 6 zapytania z dnia r. Prosimy o wyjaśnienie pozycji Przedmiar robót 2 : 1. Co należy ująć w pozycji 19.2? Czy nie powiela ona pozycji 19.1? Poz dotyczy obłożenia ścian cokołu kamieniem naturalnym na starej i nowej części szkoły, pozycja nie zawiera impregnacji kamienia, która uwzględniona jest w poz. 19.3, natomiast poz dotyczy obłożenia kamieniem naturalnym elementów betonowych stanowiących fundamenty pod słupy zewnętrzne, pozycja powinna zawierać również impregnację kamienia. 2. Co należy ująć w pozycji 19.5? Czy nie powiela ona pozycji ? 14

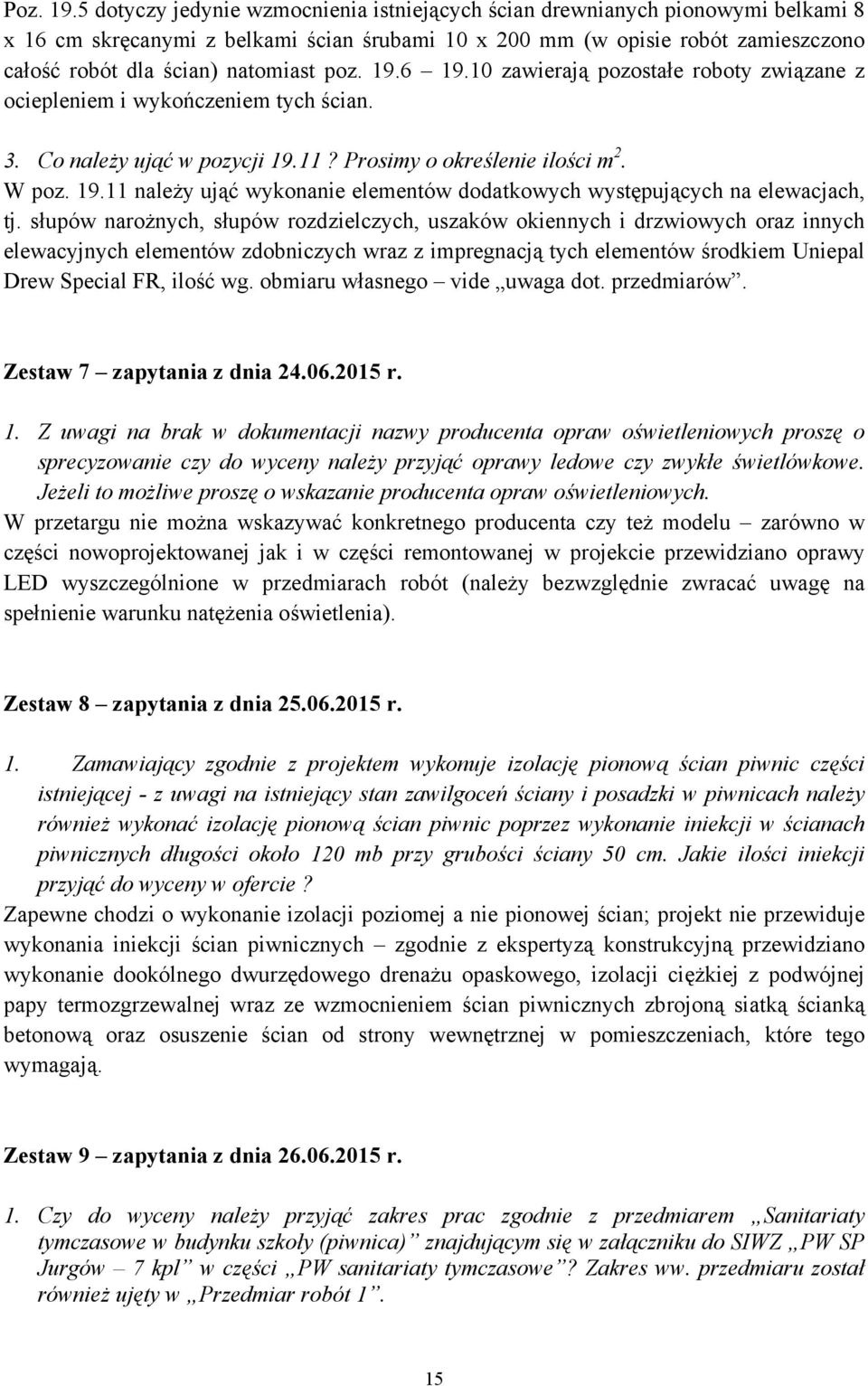

15 Poz dotyczy jedynie wzmocnienia istniejących ścian drewnianych pionowymi belkami 8 x 16 cm skręcanymi z belkami ścian śrubami 10 x 200 mm (w opisie robót zamieszczono całość robót dla ścian) natomiast poz zawierają pozostałe roboty związane z ociepleniem i wykończeniem tych ścian. 3. Co należy ująć w pozycji 19.11? Prosimy o określenie ilości m 2. W poz należy ująć wykonanie elementów dodatkowych występujących na elewacjach, tj. słupów narożnych, słupów rozdzielczych, uszaków okiennych i drzwiowych oraz innych elewacyjnych elementów zdobniczych wraz z impregnacją tych elementów środkiem Uniepal Drew Special FR, ilość wg. obmiaru własnego vide uwaga dot. przedmiarów. Zestaw 7 zapytania z dnia r. 1. Z uwagi na brak w dokumentacji nazwy producenta opraw oświetleniowych proszę o sprecyzowanie czy do wyceny należy przyjąć oprawy ledowe czy zwykłe świetlówkowe. Jeżeli to możliwe proszę o wskazanie producenta opraw oświetleniowych. W przetargu nie można wskazywać konkretnego producenta czy też modelu zarówno w części nowoprojektowanej jak i w części remontowanej w projekcie przewidziano oprawy LED wyszczególnione w przedmiarach robót (należy bezwzględnie zwracać uwagę na spełnienie warunku natężenia oświetlenia). Zestaw 8 zapytania z dnia r. 1. Zamawiający zgodnie z projektem wykonuje izolację pionową ścian piwnic części istniejącej - z uwagi na istniejący stan zawilgoceń ściany i posadzki w piwnicach należy również wykonać izolację pionową ścian piwnic poprzez wykonanie iniekcji w ścianach piwnicznych długości około 120 mb przy grubości ściany 50 cm. Jakie ilości iniekcji przyjąć do wyceny w ofercie? Zapewne chodzi o wykonanie izolacji poziomej a nie pionowej ścian; projekt nie przewiduje wykonania iniekcji ścian piwnicznych zgodnie z ekspertyzą konstrukcyjną przewidziano wykonanie dookólnego dwurzędowego drenażu opaskowego, izolacji ciężkiej z podwójnej papy termozgrzewalnej wraz ze wzmocnieniem ścian piwnicznych zbrojoną siatką ścianką betonową oraz osuszenie ścian od strony wewnętrznej w pomieszczeniach, które tego wymagają. Zestaw 9 zapytania z dnia r. 1. Czy do wyceny należy przyjąć zakres prac zgodnie z przedmiarem Sanitariaty tymczasowe w budynku szkoły (piwnica) znajdującym się w załączniku do SIWZ PW SP Jurgów 7 kpl w części PW sanitariaty tymczasowe? Zakres ww. przedmiaru został również ujęty w Przedmiar robót 1. 15

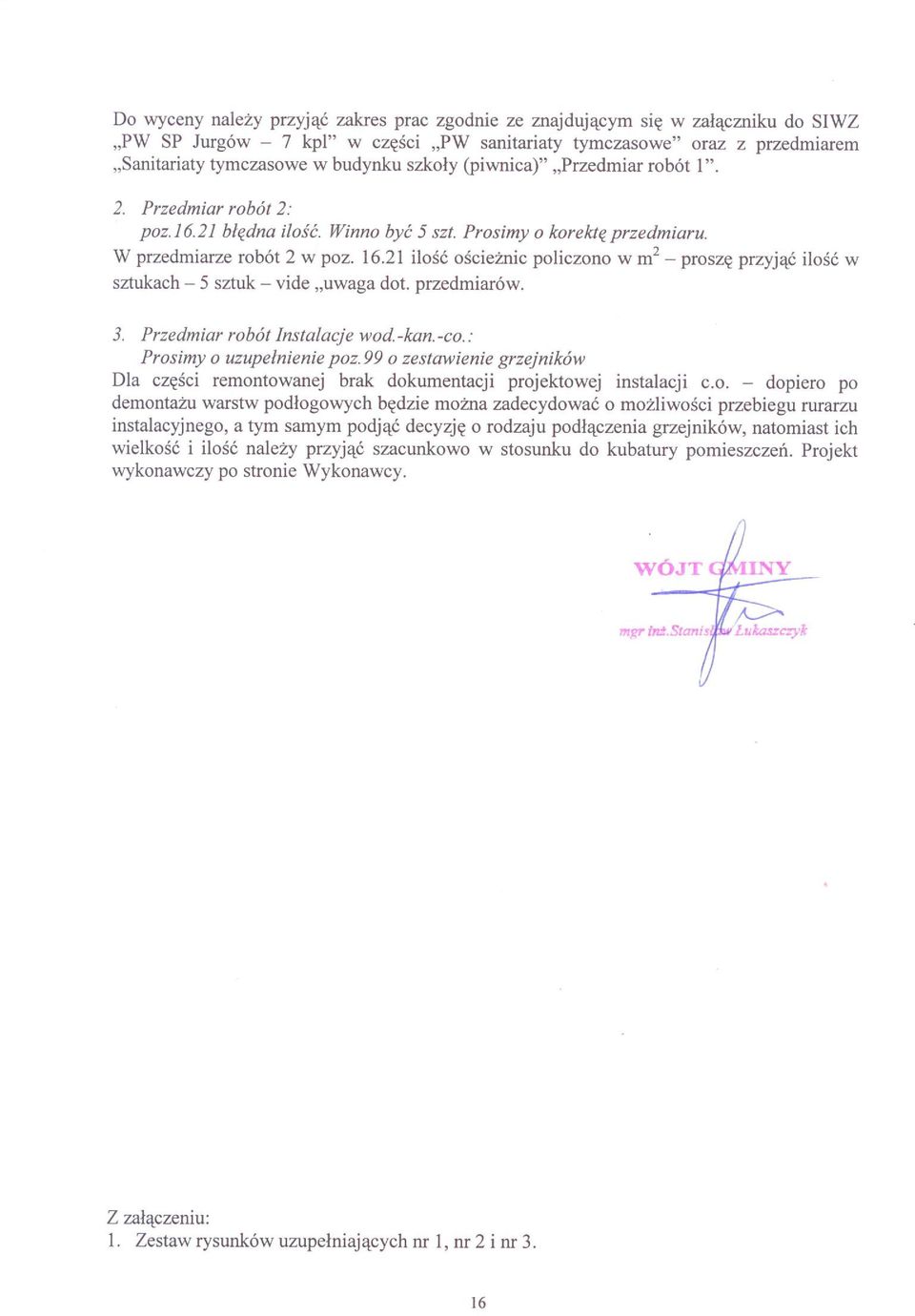

16

17 ryś z podrostkiem ryś bez podrostka

18 ściana zewnętrzna piwniczna powyżej poziomu terenu część istniejąca okładzina z kamienia łamanego zaprawa cementowa siatka na kleju styrodur 10 cm papa termozgrzewalna 2x Abizol R betonowa scianka wzmacniająca 10 cm zbrojona siatką stalową ściana murowana piwnic 30 cm tynk cem.-wap. 1,5 cm ściana zewnętrzna piwniczna poniżej poziomu terenu część istniejąca folia kubełkowa Abizol R+P betonowa ścianka dociskowa 10 cm zbrojona siatką stalową Ø 6 mm styrodur 10 cm papa termozgrzewalna 2x Abizol R betonowa scianka wzmacniająca 10 cm zbrojona siatką stalową ściana murowana piwnic 30 cm tynk cem.-wap. 1,5 cm ściana zewnętrzna piwniczna powyżej poziomu terenu część projektowana SZ1b okładzina z kamienia łamanego zaprawa cementowa siatka na kleju styrodur 10 cm papa termozgrzewalna 2x Abizol R ściana żelbetowa 30 cm tynk cem.-wap. 1,5 cm ściana zewnętrzna piwniczna poniżej poziomu terenu część projektowana SZ1 folia kubełkowa Abizol R+P betonowa ścianka dociskowa 10 cm zbrojona siatką stalową Ø 6 mm styrodur 10 cm papa termozgrzewalna 2x Abizol R ściana żelbetowa 30 cm tynk cem.-wap. 1,5 cm

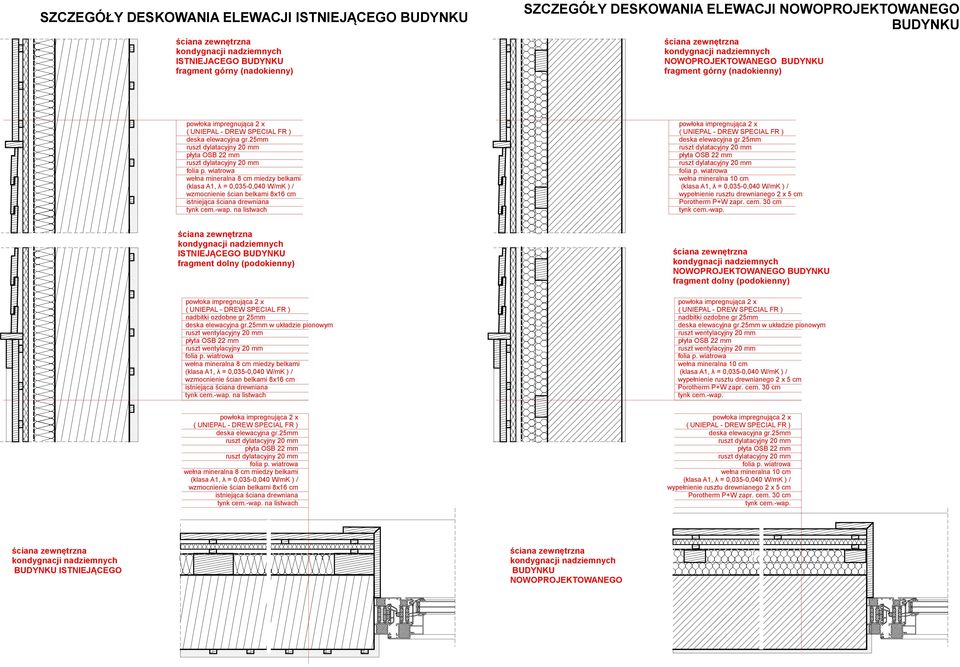

19 SZCZEGÓŁY DESKOWANIA ELEWACJI ISTNIEJĄCEGO BUDYNKU ściana zewnętrzna kondygnacji nadziemnych ISTNIEJACEGO BUDYNKU fragment górny (nadokienny) SZCZEGÓŁY DESKOWANIA ELEWACJI NOWOPROJEKTOWANEGO BUDYNKU ściana zewnętrzna kondygnacji nadziemnych NOWOPROJEKTOWANEGO BUDYNKU fragment górny (nadokienny) powłoka impregnująca 2 x ( UNIEPAL - DREW SPECIAL FR ) deska elewacyjna gr.25mm ruszt dylatacyjny 20 mm płyta OSB 22 mm ruszt dylatacyjny 20 mm folia p. wiatrowa wełna mineralna 8 cm miedzy belkami (klasa A1, λ = 0,035-0,040 W/mK ) / wzmocnienie ścian belkami 8x16 cm istniejąca ściana drewniana tynk cem.-wap. na listwach powłoka impregnująca 2 x ( UNIEPAL - DREW SPECIAL FR ) deska elewacyjna gr.25mm ruszt dylatacyjny 20 mm płyta OSB 22 mm ruszt dylatacyjny 20 mm folia p. wiatrowa wełna mineralna 10 cm (klasa A1, λ = 0,035-0,040 W/mK ) / wypełnienie rusztu drewnianego 2 x 5 cm Porotherm P+W zapr. cem. 30 cm tynk cem.-wap. ściana zewnętrzna kondygnacji nadziemnych ISTNIEJĄCEGO BUDYNKU fragment dolny (podokienny) powłoka impregnująca 2 x ( UNIEPAL - DREW SPECIAL FR ) nadbitki ozdobne gr 25mm deska elewacyjna gr.25mm w układzie pionowym ruszt wentylacyjny 20 mm płyta OSB 22 mm ruszt wentylacyjny 20 mm folia p. wiatrowa wełna mineralna 8 cm miedzy belkami (klasa A1, λ = 0,035-0,040 W/mK ) / wzmocnienie ścian belkami 8x16 cm istniejąca ściana drewniana tynk cem.-wap. na listwach ściana zewnętrzna kondygnacji nadziemnych NOWOPROJEKTOWANEGO BUDYNKU fragment dolny (podokienny) powłoka impregnująca 2 x ( UNIEPAL - DREW SPECIAL FR ) nadbitki ozdobne gr 25mm deska elewacyjna gr.25mm w układzie pionowym ruszt wentylacyjny 20 mm płyta OSB 22 mm ruszt wentylacyjny 20 mm folia p. wiatrowa wełna mineralna 10 cm (klasa A1, λ = 0,035-0,040 W/mK ) / wypełnienie rusztu drewnianego 2 x 5 cm Porotherm P+W zapr. cem. 30 cm tynk cem.-wap. powłoka impregnująca 2 x ( UNIEPAL - DREW SPECIAL FR ) deska elewacyjna gr.25mm ruszt dylatacyjny 20 mm płyta OSB 22 mm ruszt dylatacyjny 20 mm folia p. wiatrowa wełna mineralna 8 cm miedzy belkami (klasa A1, λ = 0,035-0,040 W/mK ) / wzmocnienie ścian belkami 8x16 cm istniejąca ściana drewniana tynk cem.-wap. na listwach powłoka impregnująca 2 x ( UNIEPAL - DREW SPECIAL FR ) deska elewacyjna gr.25mm ruszt dylatacyjny 20 mm płyta OSB 22 mm ruszt dylatacyjny 20 mm folia p. wiatrowa wełna mineralna 10 cm (klasa A1, λ = 0,035-0,040 W/mK ) / wypełnienie rusztu drewnianego 2 x 5 cm Porotherm P+W zapr. cem. 30 cm tynk cem.-wap. ściana zewnętrzna kondygnacji nadziemnych BUDYNKU ISTNIEJĄCEGO ściana zewnętrzna kondygnacji nadziemnych BUDYNKU NOWOPROJEKTOWANEGO
