1 Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem Roboty budowlane i wyposaŝenie boiska wielofunkcyjnenego przy Szkole Podstawowej nr 1 w Nysie. 1 ROBOTY BUDOWLANE NAWIERZCHNI BEZPIECZNEJ. 1.1 ROBOTY ROZBIÓRKOWE 1 d.1. 1 KNR KNR 2-31 d KNR 2-31 d d d d.1. 1 KNR AT SST-D KNR AT SST-D KNR AT SST-D RYCZAŁT d.1. SST-D-M Rozebranie podłoŝa z betonu Ŝwirowego o grubości do 15 cm m 3 (5.40* *4.80)*0.15 m RAZEM Rozebranie krawęŝników betonowych 15x30 cm na podsypce piaskowej m *2 m RAZEM Rozebranie obrzeŝy 8x30 cm na podsypce piaskowej m m RAZEM Załadunek ładowarką kołową 2,50 m3, wyładunek przez przechylenie t skrzyni elemenów z rozbiórki nawierzchni bitumicznej ulicy - samochody lub przyczepy samowyładowcze; kategoria ładunku I (poz.1+poz.2*0.15*0.3+poz.3*0.08*0.3)*2.0 t RAZEM Przewóz materiałów z rozbiórki na odległość do 1 km po drodze o nawierzchni kl. kurs II poz.4/20 kurs 3.36 RAZEM 3.36 Przewóz materiałów z rozbiórki po drodze o nawierzchni kl. II; dodatek za kaŝdy dalszy 1 km na odl. 15 km. na składowisko odpadów w kurs Domaszkowicach. Krotność = 15 poz.5 kurs 3.36 RAZEM 3.36 Opłata za wysypisko. Kod odpadów , t poz.4 t RAZEM ROBOTY ZIEMNE 8 KNR 2-31 d d d.1. 2 KNR AT SST-D KNR AT SST-D Mechaniczne wykonanie koryta na całej szerokości jezdni i chodników w gruncie kat. I-IV głębokości 20 cm m RAZEM Załadunek ładowarką kołową 2,50 m3, wyładunek przez przechylenie t skrzyni elemenów z rozbiórki nawierzchni bitumicznej ulicy - samochody lub przyczepy samowyładowcze; kategoria ładunku I *0.20*1.90 t RAZEM Przewóz materiałów z rozbiórki na odległość do 1 km po drodze o nawierzchni kl. kurs II 91.20/20 kurs 4.56 RAZEM 4.56 m Norma PRO Wersja 4.18a

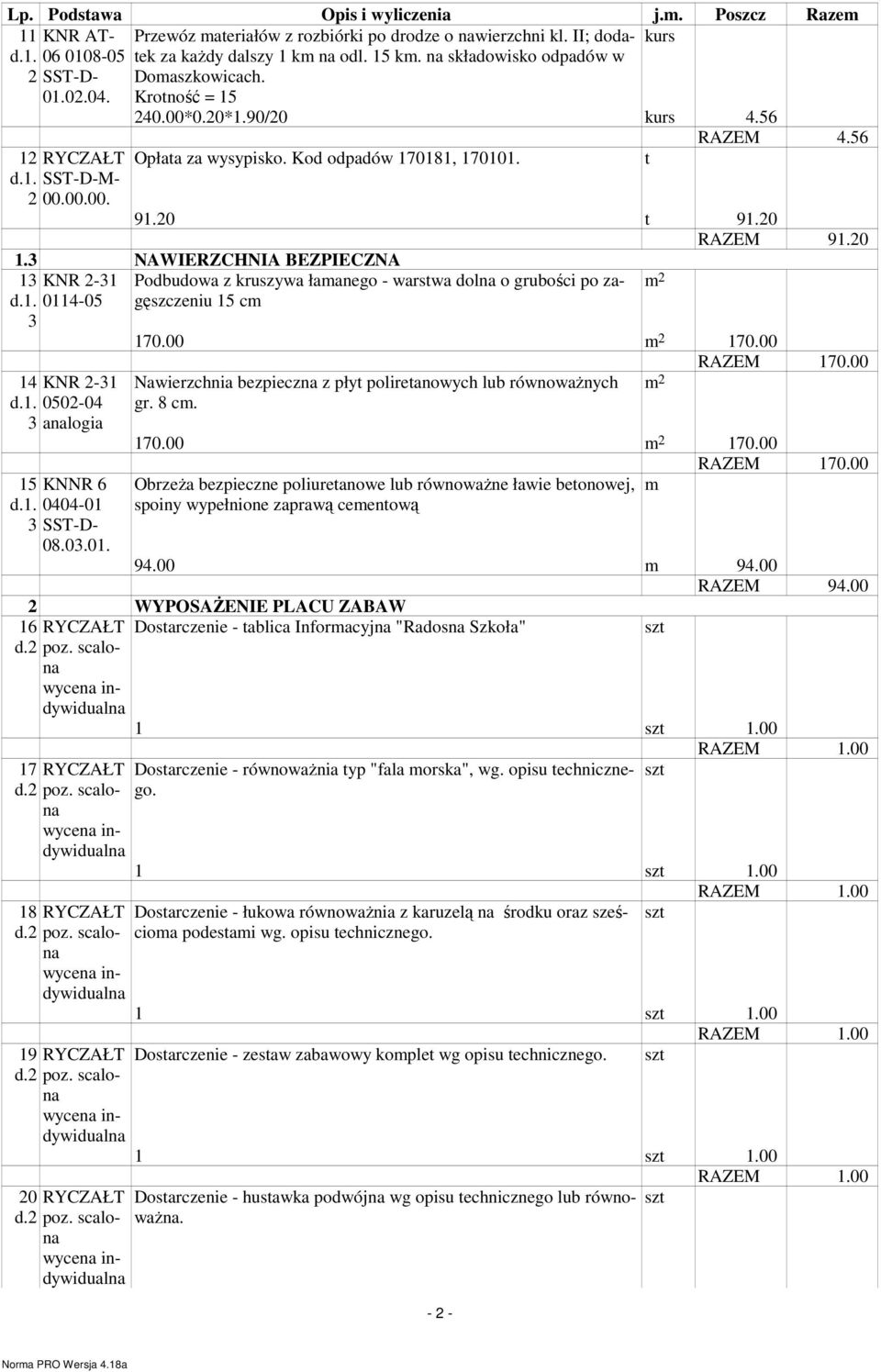

2 Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 11 KNR AT- Przewóz materiałów z rozbiórki po drodze o nawierzchni kl. II; dodatek kurs za kaŝdy dalszy 1 km na odl. 15 km. na składowisko odpadów w d SST-D Domaszkowicach. Krotność = *0.20*1.90/20 kurs RYCZAŁT d.1. SST-D-M Opłata za wysypisko. Kod odpadów , t RAZEM t RAZEM NAWIERZCHNIA BEZPIECZNA 13 KNR 2-31 d KNR 2-31 d analogia 15 KNNR 6 d SST-D d.2 Podbudowa z kruszywa łamanego - warstwa dolna o grubości po zagęszczeniu 15 cm m RAZEM Nawierzchnia bezpieczna z płyt poliretanowych lub równowaŝnych m 2 gr. 8 cm m RAZEM ObrzeŜa bezpieczne poliuretanowe lub równowaŝne ławie betonowej, m spoiny wypełnione zaprawą cementową m RAZEM WYPOSAśENIE PLACU ZABAW RYCZAŁT Dostarczenie - tablica Informacyjna "Radosna Szkoła" poz. scalona wycena indywidualna 17 RYCZAŁT d.2 poz. scalona wycena indywidualna 18 RYCZAŁT d.2 poz. scalona wycena indywidualna 19 RYCZAŁT d.2 poz. scalona wycena indywidualna 20 RYCZAŁT d.2 poz. scalona wycena indywidualna 1 szt 1.00 RAZEM 1.00 Dostarczenie - równowaŝnia typ "fala morska", wg. opisu technicznego. szt 1 szt 1.00 RAZEM 1.00 Dostarczenie - łukowa równowaŝnia z karuzelą na środku oraz sześcioma podestami wg. opisu szt technicznego. 1 szt 1.00 RAZEM 1.00 Dostarczenie - zestaw zabawowy komplet wg opisu technicznego. szt 1 szt 1.00 RAZEM 1.00 Dostarczenie - hustawka podwójna wg opisu technicznego lub równowaŝna. szt m 2 szt Norma PRO Wersja 4.18a

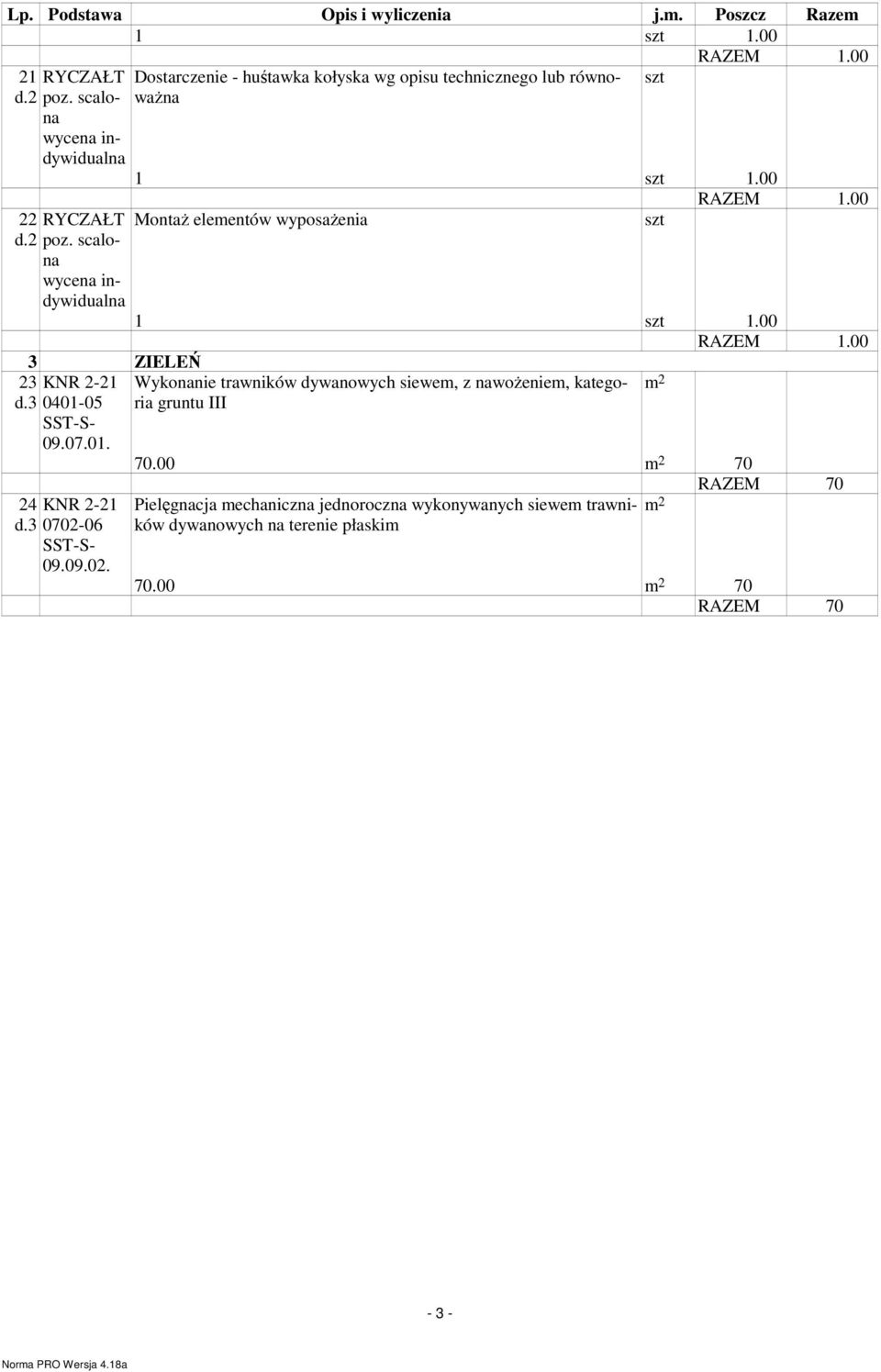

3 Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 1 szt 1.00 RAZEM RYCZAŁT d.2 poz. scalona wycena indywidualna 22 RYCZAŁT d.2 poz. scalona wycena indywidualna 3 ZIELEŃ 23 KNR 2-21 d SST-S KNR 2-21 d SST-S Dostarczenie - huśtawka kołyska wg opisu technicznego lub równowaŝna 1 szt 1.00 RAZEM 1.00 MontaŜ elementów wyposaŝenia szt 1 szt 1.00 RAZEM 1.00 Wykonanie trawników dywanowych siewem, z nawoŝeniem, kategoria gruntu III m 2 70 RAZEM 70 Pielęgnacja mechaniczna jednoroczna wykonywanych siewem trawników dywanowych na terenie m 2 płaskim m 2 70 RAZEM 70 szt m Norma PRO Wersja 4.18a

4 1. Dane ewidencyjne. OPIS TECHNICZNY CZĘŚCI ARCHITEKTONICZNO - BUDOWLANEJ 1.1 Lokalizacja obiektu Województwo Miejscowość Opolskie Nysa ( I strefa śniegowa i I wiatrowa gł. umowna przemarzania gruntu 1,0) Nr działki Dz. Nr 53/4, 53/5, 67/1, 67/2, Właściciel Gmina Nysa Ul. Kolejowa Nysa 1.3 Inwestor Gmina Nysa Ul. Kolejowa Nysa 1.4 Obiekt: Wielofunkcyjne boisko sportowe wraz z zagospodarowaniem terenu 1.6 Wykonawca: Wyłoniony z przetargu 2. Przeznaczenie i program użytkowy obiektu budowlanego oraz, w zależności od rodzaju obiektu, jego charakterystyczne parametry techniczne Przeznaczenie obiektu Obiekt przeznaczony pod funkcję sportowo rekreacyjną Program użytkowy Zawody i imprezy sportowe (piłka nożna, koszykówka, siatkówka, tenis, lekkoatletyka, zabawy sprawnościowe) Charakterystyczne parametry techniczne (szerokość, długość, wysokość, zestawienie powierzchni, kubatura) Obiekt plac zabaw wg programu Radosna Szkoła Powierzchnia zabudowy 170,00m2 Nawierzchnia syntetyczna (bezpieczna nawierzchnia) gr.80mm

5 Kolorystyka placu zabaw pomarańczowa w odcieniu PANTONE:152c, RAL: Tietorange i kolorze niebieskim w odcieniu PANTONE:540c, RAL:5003 Saphirblau ; zgodnie z Polskimi Normami Odwodnienie wód powierzchniowych poprzez zestaw rur drenarskich do sieci kanalizacji deszczowej Powierzchnia zielona 70,00m2 Powierzchnia zabudowy całkowita 240,00m2 Plac zabaw: 1. konstrukcja. Nawierzchnia: -Płyty absorbujące upadek(bezpieczna nawierzchnia) gr 80mm -chudy beton gr 30mm -kruszywo 2-32mm o gr 15cm w warstwach dobrze zagęszczonych -krawężnik gumowy na podbudowie betonowej -krawężniki betonowe (obrzeże trawnika) gr 80mm Montaż: Płyty absorbujące upadek montować na nawierzchni betonowej ze spadkiem min 1% celem odwodnienia. W przypadku kiedy bezpieczna nawierzchnie otacza trawnik, to należy zamontować krawężniki gumowe i zakleić je razem z płytkami. Nawierzchnie bezpieczna należ montować z godnie z wytycznymi i przepisami producenta. Kolorystyka: RAL 2011 i RAL 5003 (wg. Programu Radosna Szkoła ) 2. Urządzenia. A) Tablica informacyjna Radosna Szkola

6 B)Fala morska trzy deski są połączone za pomocą złącz kulowo-gniazdowych i zamontowane na sprężynach skrętnych, imitujące falujące morze. Specyfikacja montażu: wstępnie złożone elementy Specyfikacja kotwiczenia: bloczki betonowe. Materiały: Deski z heblowanego laminowanego drewna o wymiarach 68x190mm, zabezpieczonego przed ogniem. Złącza kulowe. Gumowe zawieszenie sprężynowe typu skrętnego. Rama o wymiarach 100x100mm z rur stalowych cynkowanych na gorąco. C)Łukowa równoważnia z karuzela na środku oraz sześcioma podestami i dwoma przejściami -łukowa równoważnia z karuzela Materiały: Słup obrotowy z ocynkowanej na gorąco, zagruntowanej i pomalowanej proszkowo rury stalowej, zamontowane są na mechanizmie na łożysku kulowym. Uchwyty i podesty z mikroporowatej pianki poliuretanowej. Rama mocująca ze stali ocynkowanej na gorąco. - podesty Materiały: Podest wykonany z pianki poliuretanowej z mikro porami na rdzeniu ze sklejki odpornej na warunki atmosferyczne. Sprężyny wulkanizowane guma. Rama podtrzymująca ze stali ocynkowanej na gorąco.

7 D) Zestaw zabawowy Materiały: Podłogi: - drewno rama z impregnowanej ciśnieniowo sosny, mocowana w narożnikach za pomocą przybijanych gwoździ ocynkowanych blach stalowych. Podłoga jest zrobiona z impregnowanej ciśnieniowo sosny i mocowana za pomocą przybijanych gwoździ ocynkowanych blach stalowych. Kompozyt, ekogrip Rama stalowa ocynkowana i lakierowana proszkowo. Podłoga jest wzmocniona przetworzonym polietylenem pokrytym kauczukiem. Metal- Rama i podesty aluminiowe. Podest jest wykonany ze wzmocnionej ramy stalowej ocynkowanej. Barierki ochronne: - ocynkowane, lakierowane proszkowo rurki stalowe o średnicy 32 lub 38mm. Schodki: - Rama stalowa i osłona boczna ocynkowana i lakierowana proszkowo. Przejście jest wykonane z przetworzonego polietylenu pokrytego kauczukiem. Drabina: - boki z 18mm HPL, szczeble z aluminium Słupki i okrągłe belki:- drewno pokryte laminatem na bazie kleju, średnica 110mm, stal- rury stalowe ocynkowane i lakierowane proszkowo, o średnicy 108mm Ścianki: - drewno-sosna impregnowana ciśnieniowo i bejcowana 21x93mm, stal i HPL rama stalowa ocynkowana i lakierowana proszkowo. Elementy dekoracyjne wykonane z cienkiego HPL. Dach: - drewno- pokrycie dachowe i rama wykonane z impregnowanej sosny. Powierzchnia zabezpieczona bejcą. Sklejka- Rama sosnowa lub HPL 28x93mm lub 45x45mm. Pokrycie dachowe ze sklejki o gr 15mm o zgrzewanych krawędziach, pokrytej laminatem CPL. Ekogrip- Rama stalowa ocynkowana i lakierowana proszkowo. Pokrycie dachowe jest wykonane z przetworzonego polietylenu pokrytego kauczukiem.

8 Sposób montażu zestawu

9 E)Huśtawka Huśtawka posiada stalowa belkę poprzeczną. Belka poprzeczna jest zabezpieczona pionowymi rozpórkami, skonstruowanymi tak, aby najbardziej wysunięte na zewnątrz nogi ramy opierały się w kierunku do poprzecznej belki, zapewniając maksymalną stabilność. Specyfikacja montażu: huśtawka dostarczana w postaci zestawu. Specyfikacja kotwiczenia: Fundament z wylewanego betonu dla podstawy huśtawki ze stalowej rury cynkowanej galwanicznie lub bloki betonowe. Materiały: Wytrzymała belka poprzeczna z rury stalowej o średnicy 89mm,cynkowana galwanicznie, gruntowana i lakierowana proszkowo lub cynkowana na gorąco. Nogi z laminowanego drewna o średnicy 110mm, toczonego, heblowanego i zabezpieczonego przed gniciem, lub rury stalowej o średnicy 60mm cynkowanej galwanicznie, gruntowanej i lakierowanej proszkowo. F)huśtawka /kołyska. Huśtawka pozwalająca na kołysanie się na stojąco. Przeciwwaga umożliwia wspólną zabawę dzieciom o różnym ciężarze, wzroście i wieku. Materiały: Stojak podtrzymujący z ocynkowanej i pomalowanej proszkowo rury stalowej o średnicy 102mm. Poręcz z rurek stalowych o średnicy 38mm, ocynkowanych

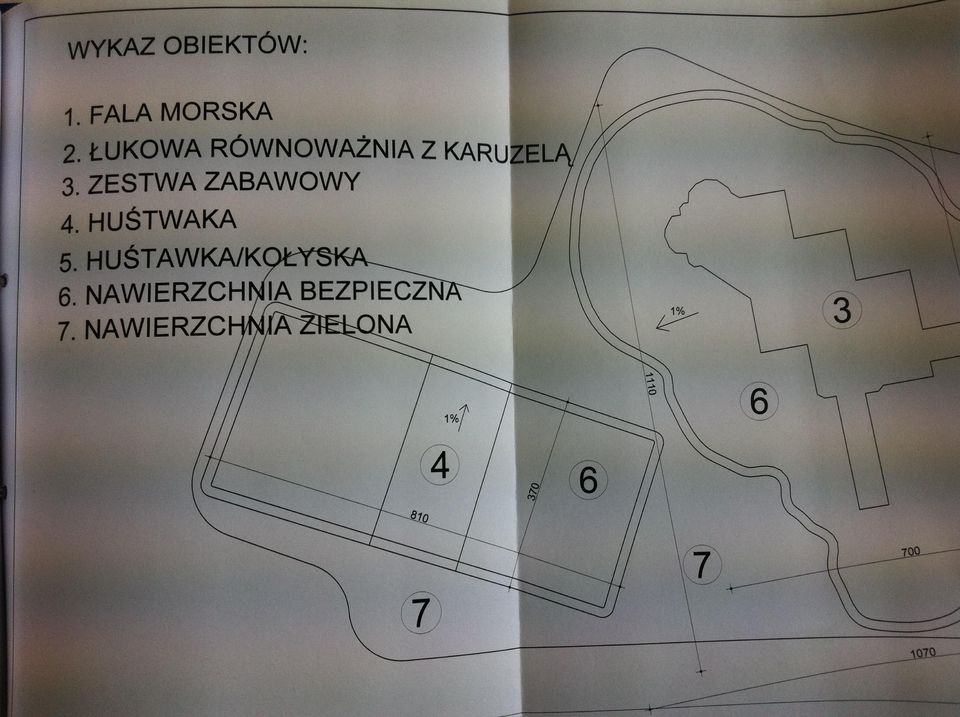

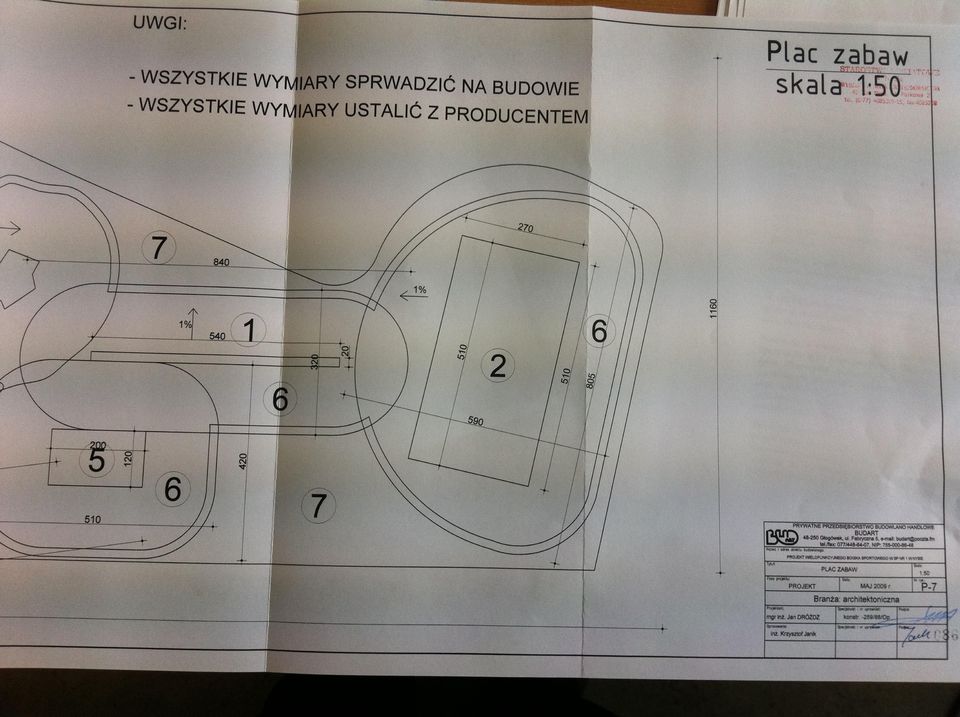

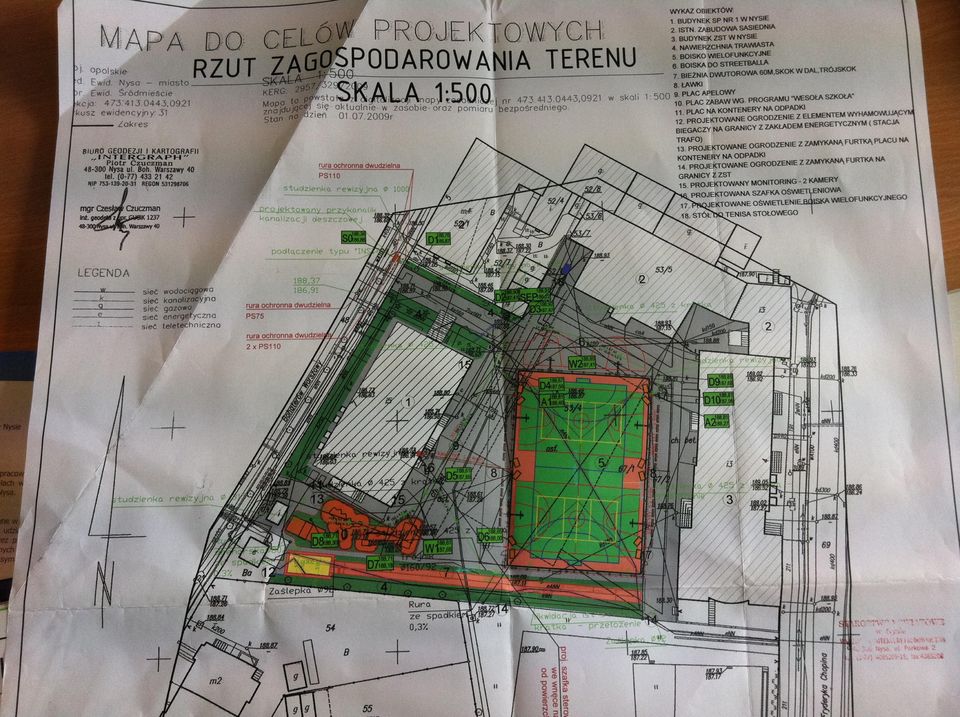

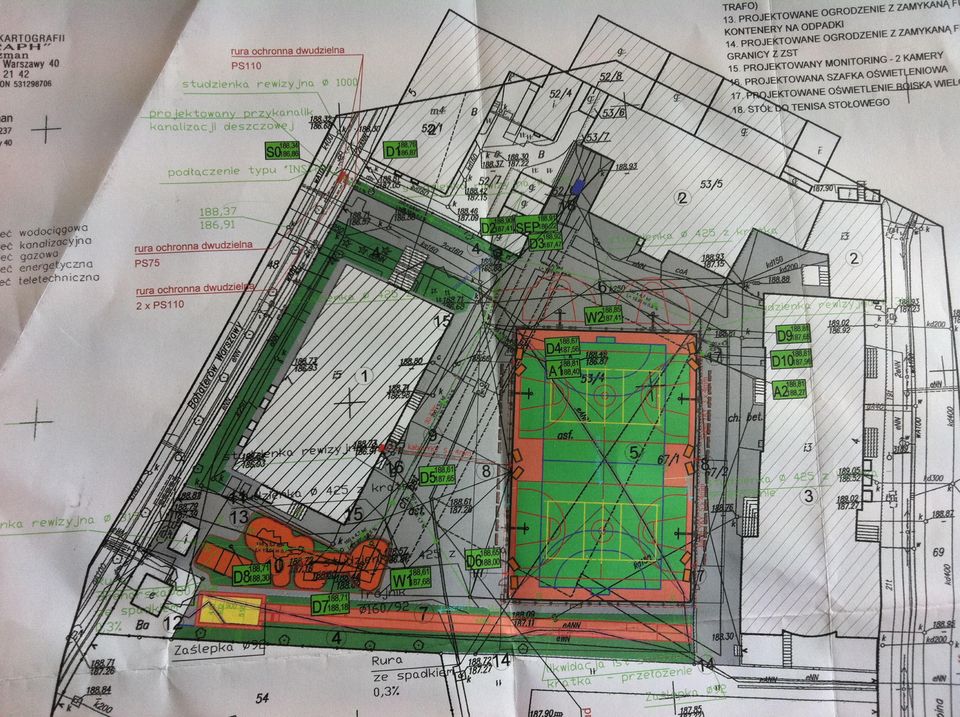

10 Plac zabaw całość:
