1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D URZĄDZENIA DO REGULACJI RUCHU BUDOWA SYGNALIZACJI ŚWIETLNEJ

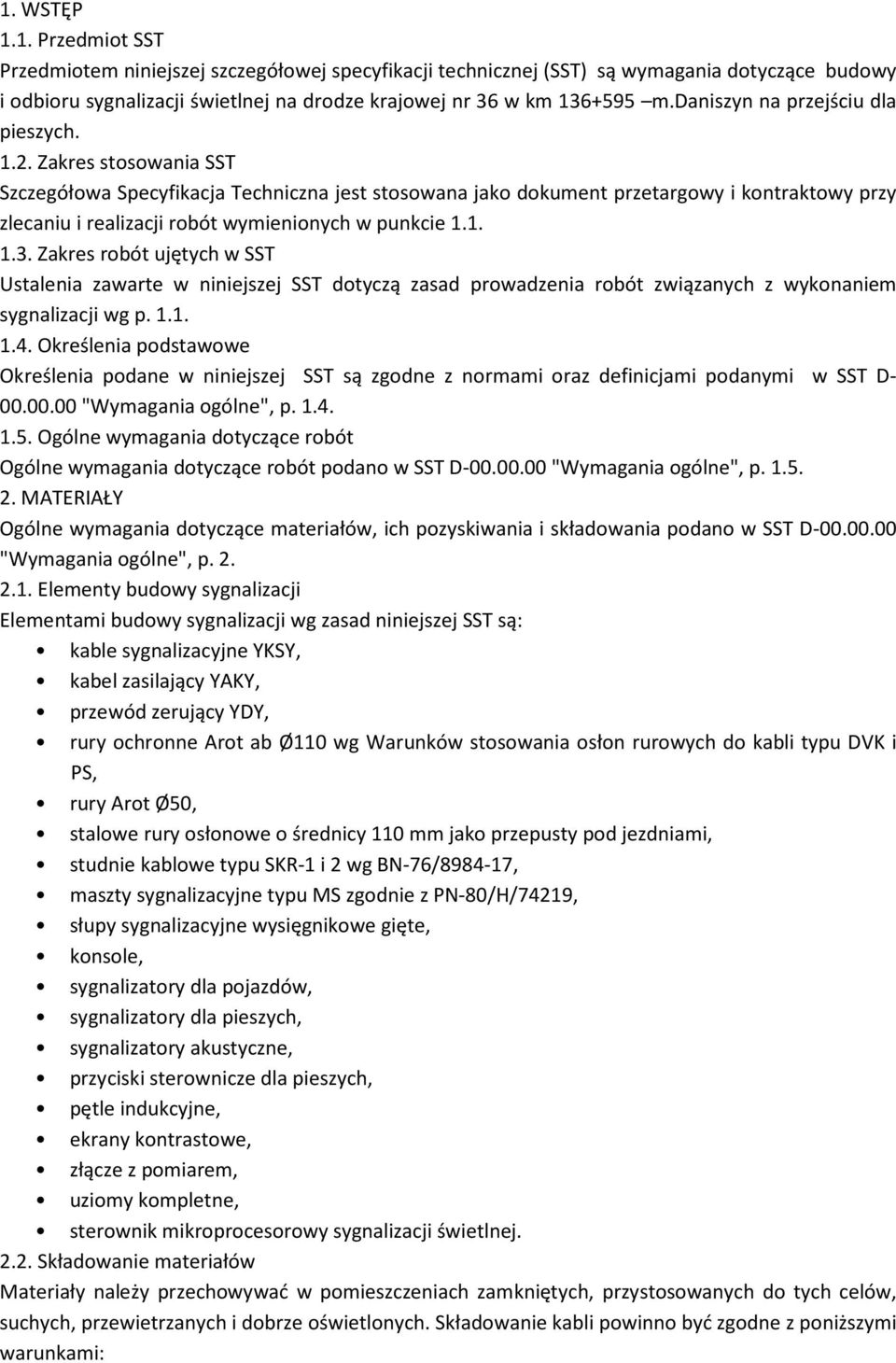

2 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące budowy i odbioru sygnalizacji świetlnej na drodze krajowej nr 36 w km m.daniszyn na przejściu dla pieszych Zakres stosowania SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót ujętych w SST Ustalenia zawarte w niniejszej SST dotyczą zasad prowadzenia robót związanych z wykonaniem sygnalizacji wg p Określenia podstawowe Określenia podane w niniejszej SST są zgodne z normami oraz definicjami podanymi w SST D "Wymagania ogólne", p Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D "Wymagania ogólne", p MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST D "Wymagania ogólne", p Elementy budowy sygnalizacji Elementami budowy sygnalizacji wg zasad niniejszej SST są: kable sygnalizacyjne YKSY, kabel zasilający YAKY, przewód zerujący YDY, rury ochronne Arot ab Ø110 wg Warunków stosowania osłon rurowych do kabli typu DVK i PS, rury Arot Ø50, stalowe rury osłonowe o średnicy 110 mm jako przepusty pod jezdniami, studnie kablowe typu SKR-1 i 2 wg BN-76/ , maszty sygnalizacyjne typu MS zgodnie z PN-80/H/74219, słupy sygnalizacyjne wysięgnikowe gięte, konsole, sygnalizatory dla pojazdów, sygnalizatory dla pieszych, sygnalizatory akustyczne, przyciski sterownicze dla pieszych, pętle indukcyjne, ekrany kontrastowe, złącze z pomiarem, uziomy kompletne, sterownik mikroprocesorowy sygnalizacji świetlnej Składowanie materiałów Materiały należy przechowywać w pomieszczeniach zamkniętych, przystosowanych do tych celów, suchych, przewietrzanych i dobrze oświetlonych. Składowanie kabli powinno być zgodne z poniższymi warunkami:

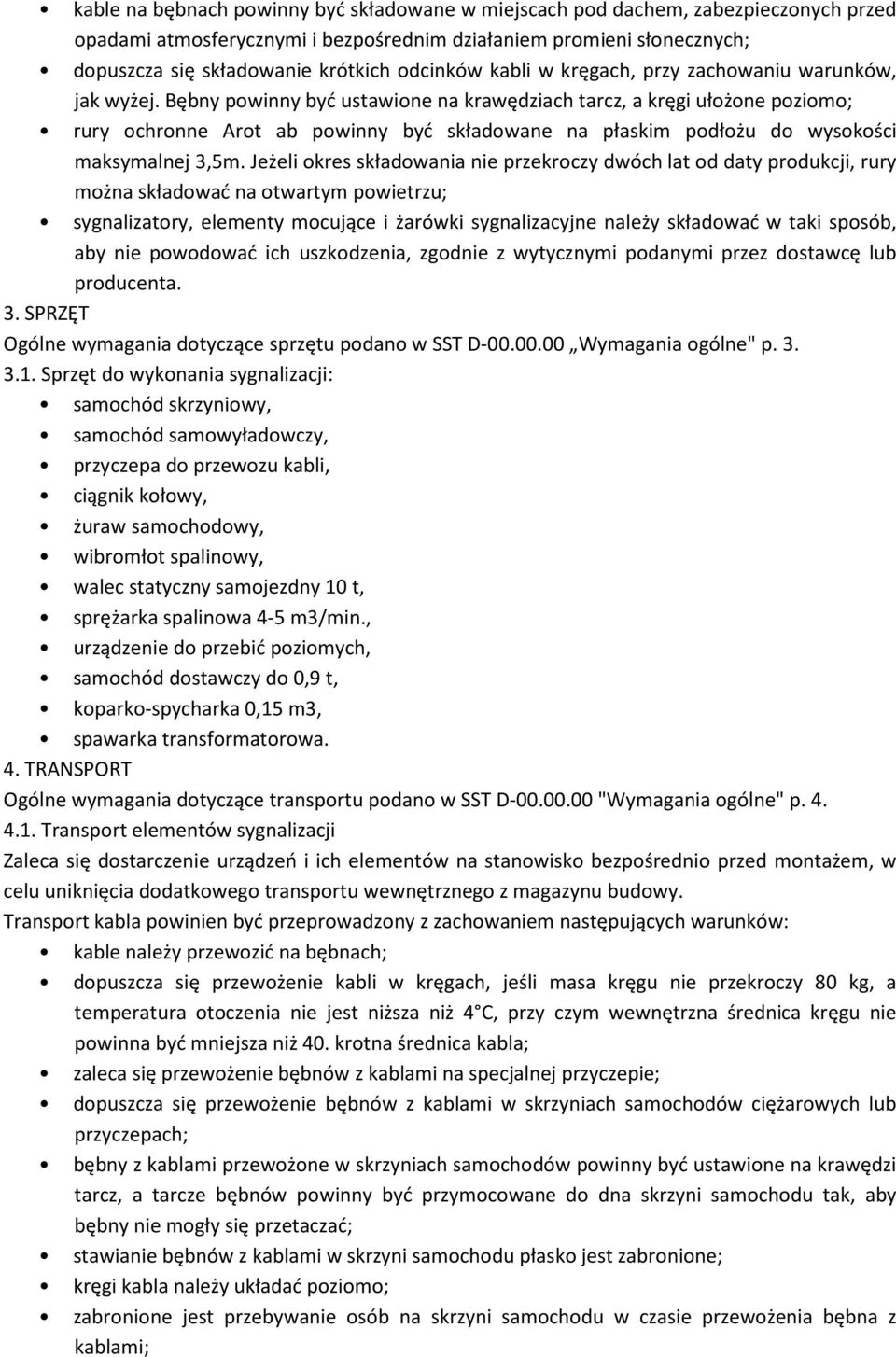

3 kable na bębnach powinny być składowane w miejscach pod dachem, zabezpieczonych przed opadami atmosferycznymi i bezpośrednim działaniem promieni słonecznych; dopuszcza się składowanie krótkich odcinków kabli w kręgach, przy zachowaniu warunków, jak wyżej. Bębny powinny być ustawione na krawędziach tarcz, a kręgi ułożone poziomo; rury ochronne Arot ab powinny być składowane na płaskim podłożu do wysokości maksymalnej 3,5m. Jeżeli okres składowania nie przekroczy dwóch lat od daty produkcji, rury można składować na otwartym powietrzu; sygnalizatory, elementy mocujące i żarówki sygnalizacyjne należy składować w taki sposób, aby nie powodować ich uszkodzenia, zgodnie z wytycznymi podanymi przez dostawcę lub producenta. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w SST D Wymagania ogólne" p Sprzęt do wykonania sygnalizacji: samochód skrzyniowy, samochód samowyładowczy, przyczepa do przewozu kabli, ciągnik kołowy, żuraw samochodowy, wibromłot spalinowy, walec statyczny samojezdny 10 t, sprężarka spalinowa 4-5 m3/min., urządzenie do przebić poziomych, samochód dostawczy do 0,9 t, koparko-spycharka 0,15 m3, spawarka transformatorowa. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w SST D "Wymagania ogólne" p Transport elementów sygnalizacji Zaleca się dostarczenie urządzeń i ich elementów na stanowisko bezpośrednio przed montażem, w celu uniknięcia dodatkowego transportu wewnętrznego z magazynu budowy. Transport kabla powinien być przeprowadzony z zachowaniem następujących warunków: kable należy przewozić na bębnach; dopuszcza się przewożenie kabli w kręgach, jeśli masa kręgu nie przekroczy 80 kg, a temperatura otoczenia nie jest niższa niż 4 C, przy czym wewnętrzna średnica kręgu nie powinna być mniejsza niż 40. krotna średnica kabla; zaleca się przewożenie bębnów z kablami na specjalnej przyczepie; dopuszcza się przewożenie bębnów z kablami w skrzyniach samochodów ciężarowych lub przyczepach; bębny z kablami przewożone w skrzyniach samochodów powinny być ustawione na krawędzi tarcz, a tarcze bębnów powinny być przymocowane do dna skrzyni samochodu tak, aby bębny nie mogły się przetaczać; stawianie bębnów z kablami w skrzyni samochodu płasko jest zabronione; kręgi kabla należy układać poziomo; zabronione jest przebywanie osób na skrzyni samochodu w czasie przewożenia bębna z kablami;

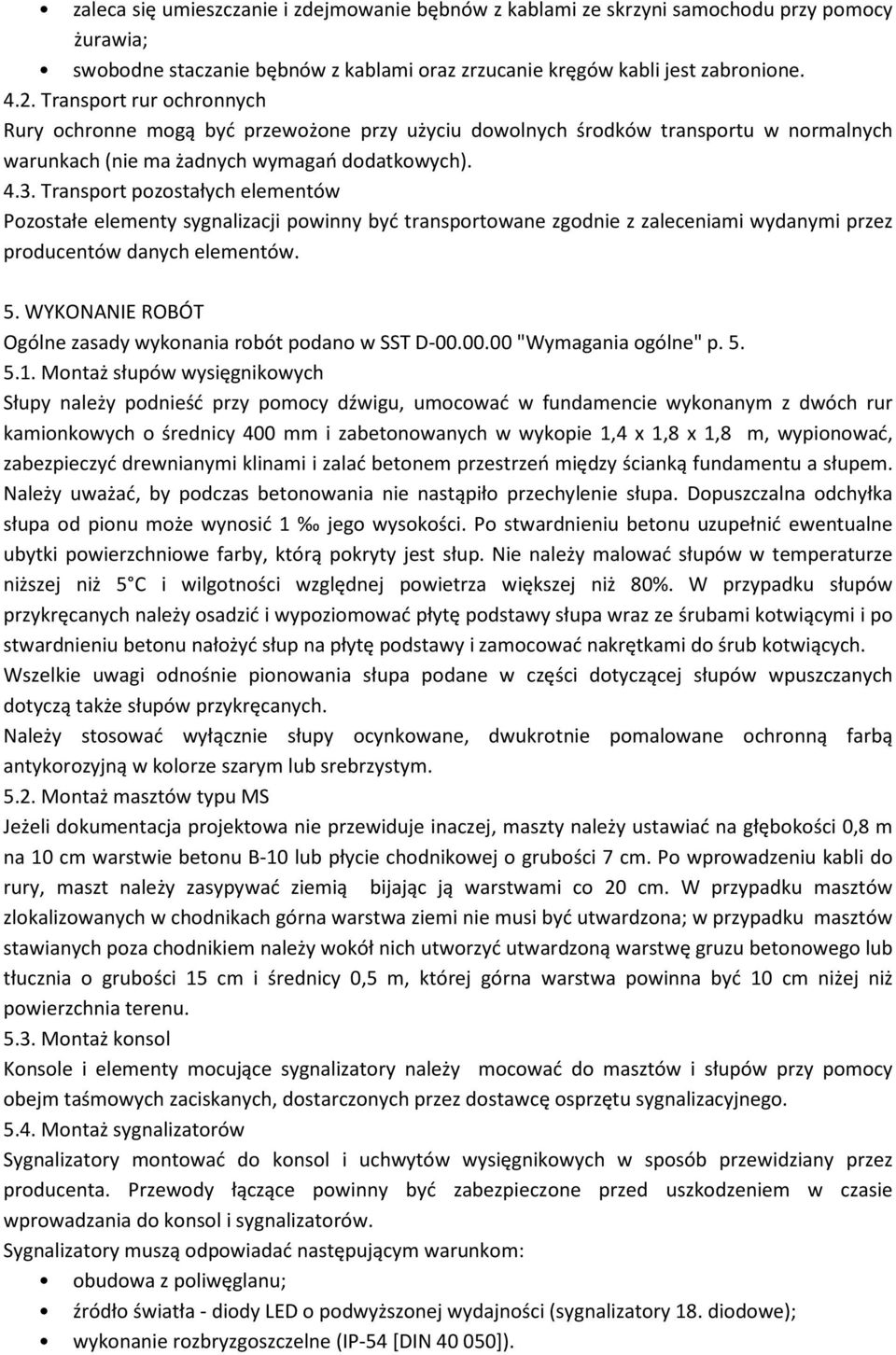

4 zaleca się umieszczanie i zdejmowanie bębnów z kablami ze skrzyni samochodu przy pomocy żurawia; swobodne staczanie bębnów z kablami oraz zrzucanie kręgów kabli jest zabronione Transport rur ochronnych Rury ochronne mogą być przewożone przy użyciu dowolnych środków transportu w normalnych warunkach (nie ma żadnych wymagań dodatkowych) Transport pozostałych elementów Pozostałe elementy sygnalizacji powinny być transportowane zgodnie z zaleceniami wydanymi przez producentów danych elementów. 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w SST D "Wymagania ogólne" p Montaż słupów wysięgnikowych Słupy należy podnieść przy pomocy dźwigu, umocować w fundamencie wykonanym z dwóch rur kamionkowych o średnicy 400 mm i zabetonowanych w wykopie 1,4 x 1,8 x 1,8 m, wypionować, zabezpieczyć drewnianymi klinami i zalać betonem przestrzeń między ścianką fundamentu a słupem. Należy uważać, by podczas betonowania nie nastąpiło przechylenie słupa. Dopuszczalna odchyłka słupa od pionu może wynosić 1 jego wysokości. Po stwardnieniu betonu uzupełnić ewentualne ubytki powierzchniowe farby, którą pokryty jest słup. Nie należy malować słupów w temperaturze niższej niż 5 C i wilgotności względnej powietrza większej niż 80%. W przypadku słupów przykręcanych należy osadzić i wypoziomować płytę podstawy słupa wraz ze śrubami kotwiącymi i po stwardnieniu betonu nałożyć słup na płytę podstawy i zamocować nakrętkami do śrub kotwiących. Wszelkie uwagi odnośnie pionowania słupa podane w części dotyczącej słupów wpuszczanych dotyczą także słupów przykręcanych. Należy stosować wyłącznie słupy ocynkowane, dwukrotnie pomalowane ochronną farbą antykorozyjną w kolorze szarym lub srebrzystym Montaż masztów typu MS Jeżeli dokumentacja projektowa nie przewiduje inaczej, maszty należy ustawiać na głębokości 0,8 m na 10 cm warstwie betonu B-10 lub płycie chodnikowej o grubości 7 cm. Po wprowadzeniu kabli do rury, maszt należy zasypywać ziemią bijając ją warstwami co 20 cm. W przypadku masztów zlokalizowanych w chodnikach górna warstwa ziemi nie musi być utwardzona; w przypadku masztów stawianych poza chodnikiem należy wokół nich utworzyć utwardzoną warstwę gruzu betonowego lub tłucznia o grubości 15 cm i średnicy 0,5 m, której górna warstwa powinna być 10 cm niżej niż powierzchnia terenu Montaż konsol Konsole i elementy mocujące sygnalizatory należy mocować do masztów i słupów przy pomocy obejm taśmowych zaciskanych, dostarczonych przez dostawcę osprzętu sygnalizacyjnego Montaż sygnalizatorów Sygnalizatory montować do konsol i uchwytów wysięgnikowych w sposób przewidziany przez producenta. Przewody łączące powinny być zabezpieczone przed uszkodzeniem w czasie wprowadzania do konsol i sygnalizatorów. Sygnalizatory muszą odpowiadać następującym warunkom: obudowa z poliwęglanu; źródło światła - diody LED o podwyższonej wydajności (sygnalizatory 18. diodowe); wykonanie rozbryzgoszczelne (IP-54 [DIN ]).

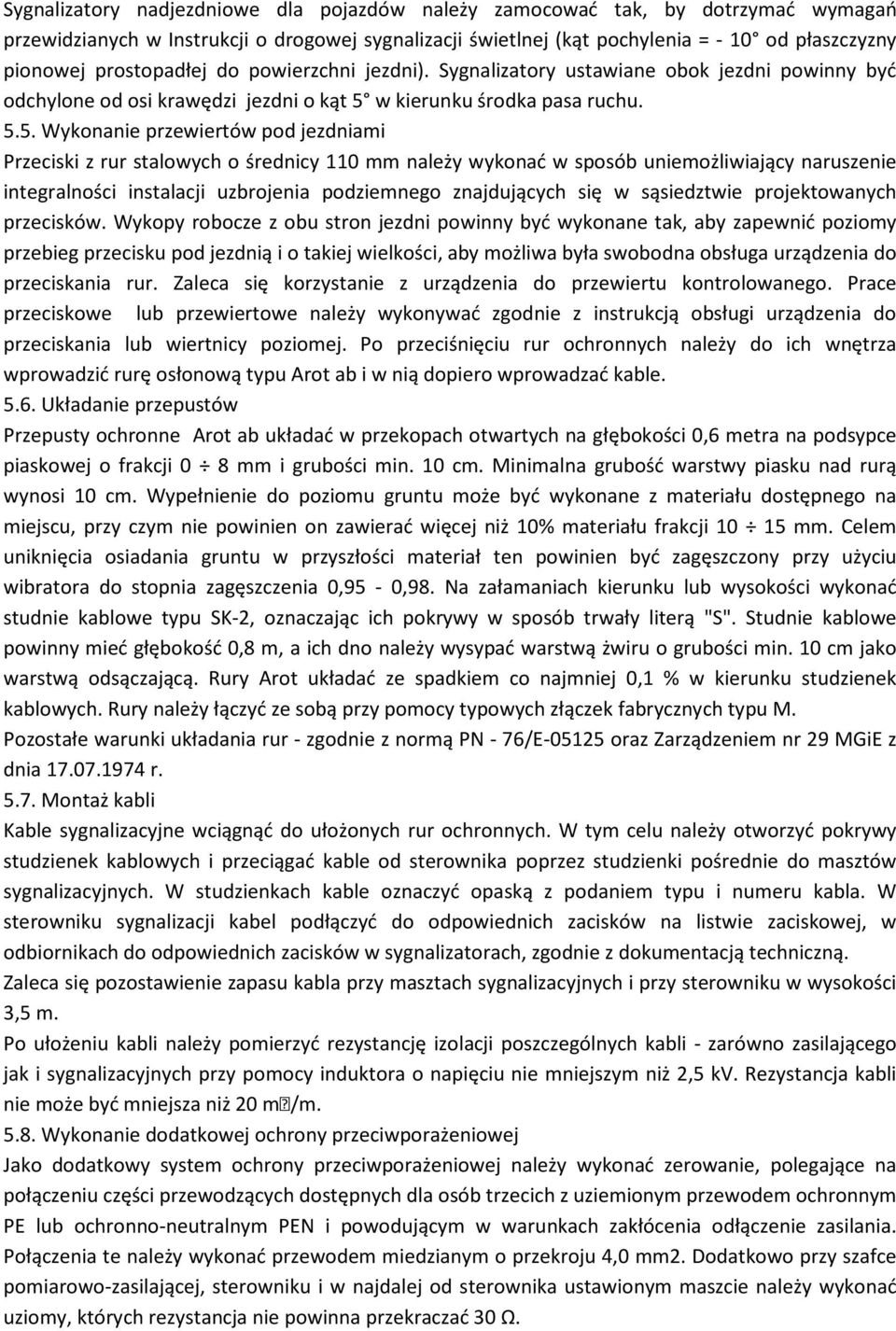

5 Sygnalizatory nadjezdniowe dla pojazdów należy zamocować tak, by dotrzymać wymagań przewidzianych w Instrukcji o drogowej sygnalizacji świetlnej (kąt pochylenia = - 10 od płaszczyzny pionowej prostopadłej do powierzchni jezdni). Sygnalizatory ustawiane obok jezdni powinny być odchylone od osi krawędzi jezdni o kąt 5 w kierunku środka pasa ruchu Wykonanie przewiertów pod jezdniami Przeciski z rur stalowych o średnicy 110 mm należy wykonać w sposób uniemożliwiający naruszenie integralności instalacji uzbrojenia podziemnego znajdujących się w sąsiedztwie projektowanych przecisków. Wykopy robocze z obu stron jezdni powinny być wykonane tak, aby zapewnić poziomy przebieg przecisku pod jezdnią i o takiej wielkości, aby możliwa była swobodna obsługa urządzenia do przeciskania rur. Zaleca się korzystanie z urządzenia do przewiertu kontrolowanego. Prace przeciskowe lub przewiertowe należy wykonywać zgodnie z instrukcją obsługi urządzenia do przeciskania lub wiertnicy poziomej. Po przeciśnięciu rur ochronnych należy do ich wnętrza wprowadzić rurę osłonową typu Arot ab i w nią dopiero wprowadzać kable Układanie przepustów Przepusty ochronne Arot ab układać w przekopach otwartych na głębokości 0,6 metra na podsypce piaskowej o frakcji 0 8 mm i grubości min. 10 cm. Minimalna grubość warstwy piasku nad rurą wynosi 10 cm. Wypełnienie do poziomu gruntu może być wykonane z materiału dostępnego na miejscu, przy czym nie powinien on zawierać więcej niż 10% materiału frakcji mm. Celem uniknięcia osiadania gruntu w przyszłości materiał ten powinien być zagęszczony przy użyciu wibratora do stopnia zagęszczenia 0,95-0,98. Na załamaniach kierunku lub wysokości wykonać studnie kablowe typu SK-2, oznaczając ich pokrywy w sposób trwały literą "S". Studnie kablowe powinny mieć głębokość 0,8 m, a ich dno należy wysypać warstwą żwiru o grubości min. 10 cm jako warstwą odsączającą. Rury Arot układać ze spadkiem co najmniej 0,1 % w kierunku studzienek kablowych. Rury należy łączyć ze sobą przy pomocy typowych złączek fabrycznych typu M. Pozostałe warunki układania rur - zgodnie z normą PN - 76/E oraz Zarządzeniem nr 29 MGiE z dnia r Montaż kabli Kable sygnalizacyjne wciągnąć do ułożonych rur ochronnych. W tym celu należy otworzyć pokrywy studzienek kablowych i przeciągać kable od sterownika poprzez studzienki pośrednie do masztów sygnalizacyjnych. W studzienkach kable oznaczyć opaską z podaniem typu i numeru kabla. W sterowniku sygnalizacji kabel podłączyć do odpowiednich zacisków na listwie zaciskowej, w odbiornikach do odpowiednich zacisków w sygnalizatorach, zgodnie z dokumentacją techniczną. Zaleca się pozostawienie zapasu kabla przy masztach sygnalizacyjnych i przy sterowniku w wysokości 3,5 m. Po ułożeniu kabli należy pomierzyć rezystancję izolacji poszczególnych kabli - zarówno zasilającego jak i sygnalizacyjnych przy pomocy induktora o napięciu nie mniejszym niż 2,5 kv. Rezystancja kabli nie może być mniejsza niż 20 m/m Wykonanie dodatkowej ochrony przeciwporażeniowej Jako dodatkowy system ochrony przeciwporażeniowej należy wykonać zerowanie, polegające na połączeniu części przewodzących dostępnych dla osób trzecich z uziemionym przewodem ochronnym PE lub ochronno-neutralnym PEN i powodującym w warunkach zakłócenia odłączenie zasilania. Połączenia te należy wykonać przewodem miedzianym o przekroju 4,0 mm2. Dodatkowo przy szafce pomiarowo-zasilającej, sterowniku i w najdalej od sterownika ustawionym maszcie należy wykonać uziomy, których rezystancja nie powinna przekraczać 30 Ω.

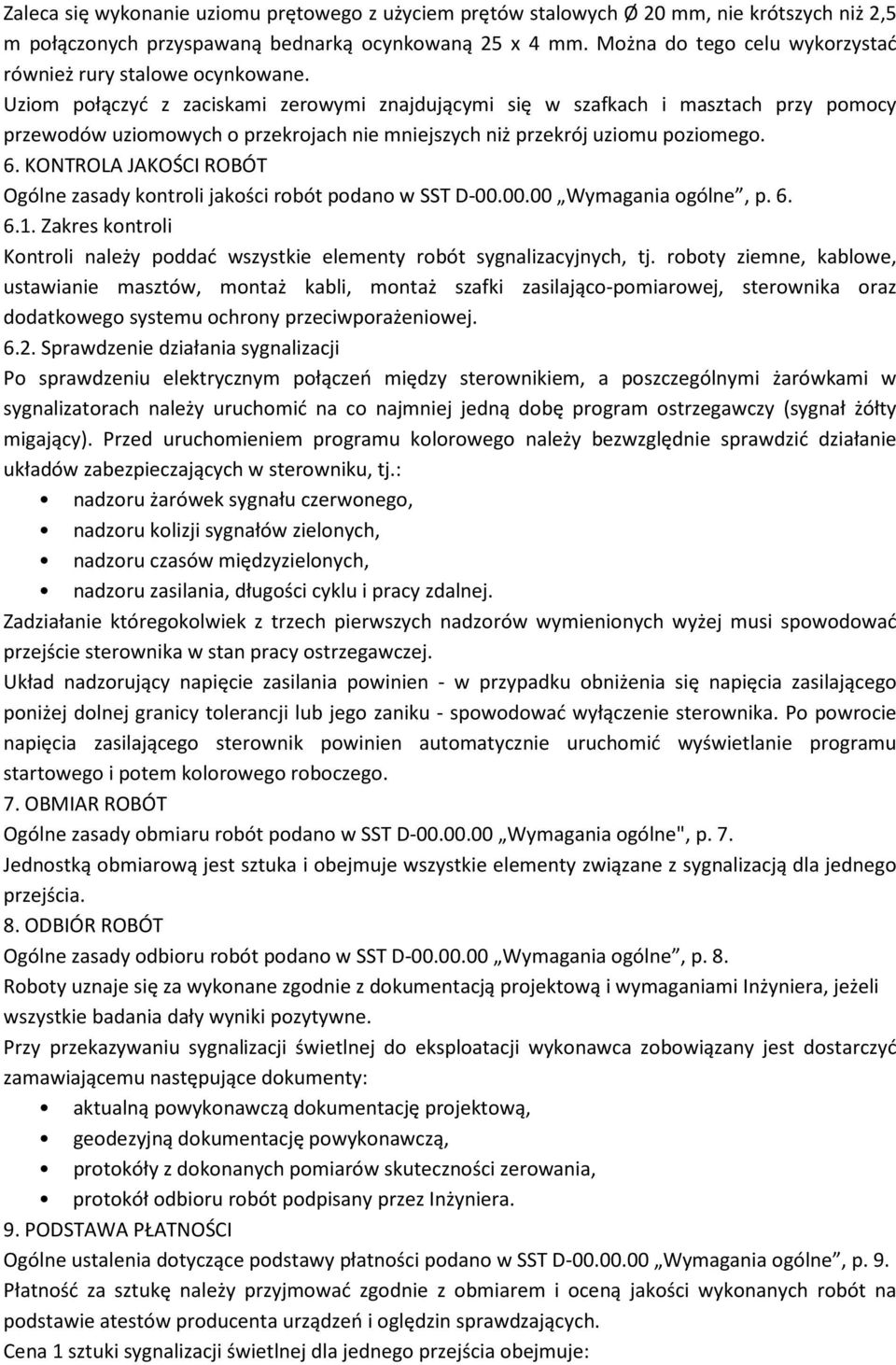

6 Zaleca się wykonanie uziomu prętowego z użyciem prętów stalowych Ø 20 mm, nie krótszych niż 2,5 m połączonych przyspawaną bednarką ocynkowaną 25 x 4 mm. Można do tego celu wykorzystać również rury stalowe ocynkowane. Uziom połączyć z zaciskami zerowymi znajdującymi się w szafkach i masztach przy pomocy przewodów uziomowych o przekrojach nie mniejszych niż przekrój uziomu poziomego. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w SST D Wymagania ogólne, p Zakres kontroli Kontroli należy poddać wszystkie elementy robót sygnalizacyjnych, tj. roboty ziemne, kablowe, ustawianie masztów, montaż kabli, montaż szafki zasilająco-pomiarowej, sterownika oraz dodatkowego systemu ochrony przeciwporażeniowej Sprawdzenie działania sygnalizacji Po sprawdzeniu elektrycznym połączeń między sterownikiem, a poszczególnymi żarówkami w sygnalizatorach należy uruchomić na co najmniej jedną dobę program ostrzegawczy (sygnał żółty migający). Przed uruchomieniem programu kolorowego należy bezwzględnie sprawdzić działanie układów zabezpieczających w sterowniku, tj.: nadzoru żarówek sygnału czerwonego, nadzoru kolizji sygnałów zielonych, nadzoru czasów międzyzielonych, nadzoru zasilania, długości cyklu i pracy zdalnej. Zadziałanie któregokolwiek z trzech pierwszych nadzorów wymienionych wyżej musi spowodować przejście sterownika w stan pracy ostrzegawczej. Układ nadzorujący napięcie zasilania powinien - w przypadku obniżenia się napięcia zasilającego poniżej dolnej granicy tolerancji lub jego zaniku - spowodować wyłączenie sterownika. Po powrocie napięcia zasilającego sterownik powinien automatycznie uruchomić wyświetlanie programu startowego i potem kolorowego roboczego. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w SST D Wymagania ogólne", p. 7. Jednostką obmiarową jest sztuka i obejmuje wszystkie elementy związane z sygnalizacją dla jednego przejścia. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST D Wymagania ogólne, p. 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową i wymaganiami Inżyniera, jeżeli wszystkie badania dały wyniki pozytywne. Przy przekazywaniu sygnalizacji świetlnej do eksploatacji wykonawca zobowiązany jest dostarczyć zamawiającemu następujące dokumenty: aktualną powykonawczą dokumentację projektową, geodezyjną dokumentację powykonawczą, protokóły z dokonanych pomiarów skuteczności zerowania, protokół odbioru robót podpisany przez Inżyniera. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w SST D Wymagania ogólne, p. 9. Płatność za sztukę należy przyjmować zgodnie z obmiarem i oceną jakości wykonanych robót na podstawie atestów producenta urządzeń i oględzin sprawdzających. Cena 1 sztuki sygnalizacji świetlnej dla jednego przejścia obejmuje:

7 wyznaczenie robót w terenie, zakup i dostarczenie materiałów, wykopy pod fundamenty i kable, wykonanie fundamentów lub ustojów, zasypanie fundamentów, ustojów i kabli, zagęszczenie gruntu oraz rozplantowanie lub odwiezienie nadmiaru gruntu, wykonanie masztów z sygnalizatorami, szafy zasilająco-pomiarowej, sterownika i instalacji przeciwporażeniowej, układanie kabli z podsypką i zasypką piaskową oraz z folią ochronną, podłączenie zasilania, przeprowadzenie prób w celu sprawdzenia działania sygnalizacji, wykonanie inwentaryzacji przebiegu kabli pod ziemią, konserwację urządzeń do chwili przekazania sygnalizacji Zamawiającemu. 10. PRZEPISY ZWIĄZANE Normy PN-76/E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce polwinitowej na napięcie znamionowe 0,6/1 kv PN-76/E Kable sygnalizacyjne o izolacji z tworzyw termoplastycznych i powłoce polwinitowej na napięcie znamionowe 0,6/1 kv PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Wymaganiadotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzenie. Sprawdzanie odbiorcze. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN-80/B Fundamenty konstrukcji wsporczych. Obliczenia statyczne i projektowanie. PN-68/B Roboty ziemne budowlane. PN-88/B Materiały budowlane. Woda do betonów i zapraw. BN-76/ /03 Telekomunikacyjne sieci kablowe miejscowe. Ogólne wymagania i badania. BN-83/ Roboty ziemne. Wymagania i badania przy odbiorze Inne dokumenty 1. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano - montażowych i rozbiórkowych. Dz. U. nr 13 z dn r. 2. Warunki Techniczne Wykonania i Odbioru Robót Budowlano - Montażowych - Część V Instalacje elektryczne r. 3. Rozporządzenie Ministra Przemysłu, z dnia r. w sprawie warunków, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. Dz. U. nr 81 z dn r.

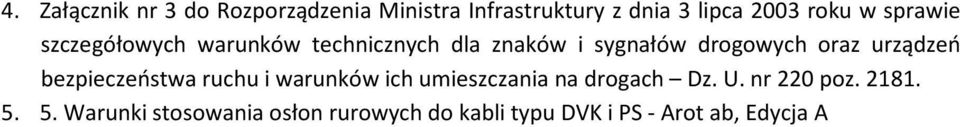

8 4. Załącznik nr 3 do Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu i warunków ich umieszczania na drogach Dz. U. nr 220 poz Warunki stosowania osłon rurowych do kabli typu DVK i PS - Arot ab, Edycja A
