Większa precyzja wymiarów dzięki zastosowaniu nowych blatów produkcyjnych

Transkrypt

1 Wasa Pallets GmbH, Mossautal, Niemcy Większa precyzja wymiarów dzięki zastosowaniu nowych blatów produkcyjnych W oddalonym o 70 km na północ od Hamburga Neumünster znajduje się siedziba firmy EBN Betonwerk Neumünster GmbH. To rodzinne przedsiębiorstwo, znajdujące się obecnie w rękach drugiego pokolenia właścicieli, specjalizuje się w produkcji pustaków szalunkowych, kształtek nadprożowych U z betonu lekkiego oraz drobnowymiarowych wyrobów betonowych wykorzystywanych w ogrodnictwie. Produkty przeznaczone są na rynek północnych Niemiec. Przedsiębiorstwo zostało założone w 1986 roku i w ciągu kilku lat przekształciło się w niezwykle wydajny zakład produkcyjny. Dzięki nieustannym dążeniom do optymalizacji procesów produkcyjnych oraz inwestycjom w nowoczesne technologie produkcji firma EBN Betonwerk Neumünster GmbH może zaoferować swoim klientom wyroby betonowe doskonałej jakości. Najnowszą inwestycją przedsiębiorstwa są nowe blaty produkcyjne. Wybór padł na nowe blaty z tworzywa sztucznego Wasa Uniplast Ultra niemieckiej firmy Wasa Pallets GmbH z Mossautal. Mark Küppers, CPI worldwide, Niemcy Do produkcji wykorzystywane są cztery rodzaje kruszywa z pobliskiej żwirowni, pobór kruszywa następuje całkowicie automatycznie. Firma EBN od ponad 20 lat niemalże codziennie udowadnia, że dzięki pracy zespołowej i dobrym chęciom zawsze można znaleźć odpowiednie rozwiązanie. Przedsiębiorstwo specjalizuje się w produkcji różnorodnych wyrobów betonowych o różnych wymiarach i kolorach, cieszących się wysokim uznaniem w branży wyrobów betonowych. Ze względu na wysokie wymagania odnośnie przebiegu procesu produkcyjnego i nieustanną kontrolę produkowanych wyrobów, elementy wytwarzane w zakładzie firmy EBN spełniają bardzo wysokie wymogi jakościowe. Głównym produktem oferowanym przez przedsiębiorstwo są betonowe pustaki szalunkowe o 8 różnych grubościach ścianek i 2 różnych wysokościach. Ponadto wśród oferowanych produktów znajdują się keramzytobetonowe kształtki nadprożowe U o 7 różnych grubościach ścianek, elementy murków ogrodowych składające się na system EBN-Mur oraz keramzyt o różnym uziarnieniu. Począwszy od dostawy materiałów po gotową paczkę wyrobów cała produkcja w firmie EBN Betonwerk Neumünster GmbH przebiega w sposób w pełni zautomatyzowany. Urządzenia produkcyjne są optymalnie ze sobą zsynchronizowane, a proces produkcji jest skrupulatnie nadzorowany przez pracowników. Zespół złożony z zaledwie 7 osób zajmuje się produkcją, sprzedażą, dostawą towarów do klienta oraz wszystkimi dodatkowymi czynnościami, jakie należy wykonać w zakładzie. Liczni dystrybutorzy materiałów budowlanych w obszarze północnych Niemiec doceniają jakość produktów oferowanych przez EBN oraz elastyczność przedsiębiorstwa. Wszystkie artykuły są dostępne od ręki i mogą być dostarczone firmowymi ciężarówkami lub za pośrednictwem firm spedycyjnych. Od wibroprasy kroczącej do wibroprasy stacjonarnej i produkcji na dużych blatach Początkowo w zakładzie betonowym firmy EBN w Neumünster wyroby betonowe produkowano za pomocą wibroprasy kroczącej. Niestety warunki atmosferyczne na terenie zakładu w północnych Niemczech utrudniały terminową produkcję i na dłuższą metę nigdy nie można było zagwarantować jej niezakłóconego przebiegu. W 1991 roku zainstalowano zatem w pełni zautomatyzowaną linię obiegową firmy Hess i przestawiono się na nową technologię produkcji. W ramach tej samej inwestycji zainstalowano również urządzenie pakietujące firmy Hess, które wykorzystywane jest do dziś. Ciągłe inwestycje Głównym produktem oferowanym przez EBN Betonwerk Neumünster GmbH są pustaki szalunkowe. W 2004 roku uruchomiono wibroprasę RH firmy Hess. 48

2 WASA UNIPLAST WASA UNIPLAST ULTRA WASA HARDWOOD WASA SOFTWOOD WASA UNIPLAST bardzo dobre przenoszenie wibracji dzięki jednolitej budowie płaska powierzchnia, bez spoin ekstremalnie długa żywotność profile wzdłuż płyt chroniące przed popychaczami możliwość szlifowania usługi u klienta WASA UNIPLAST ULTRA właściwości jak WASA UNIPLAST standard jednakże materiał wzmocniony mikrowłóknami zwiększona nośność ekstremalna udarność możliwość wykonania bez profili WASA HARDWOOD typy drewna: Yellow Balau / Bankirai albo Azobé / Bongossi deski ze złączami na wpust i pióro, połączone ściągami śrubowymi Ø 10 mm C-profile o grubości 1,5 3 mm, nitowane heblowane całą powierzchnią WASA SOFTWOOD typy drewna: europejski świerk / jodła albo sosna deski klejone na wielowpust na życzenie: z dodatkowymi ściągami śrubowymi C-profile o grubości 2-3 mm 1-3 nity na profil szlifowane i impregnowane całą powierzchnią WASAPALLETS GmbH Wiesenstraße 12 D Mossautal phone: fax: info@wasa-pallets.com internet:

3 25 regałów firmy Rotho i HS Anlagentechnik zapewnia miejsce 2500 blatom. Na stanowisku kontroli wysokości wyrobów SHV500 firmy R&W Industrieautomation GmbH monitorowane są wymiary wyrobów. w nowe urządzenia produkcyjne oraz dążenie do optymalizacji przebiegu procesów produkcyjnych były głównym powodem systematycznej poprawy jakości produkowanych wyrobów. Wózek wielowidłowy firmy Trafö. W 1999 roku zmodernizowano węzeł betoniarski poprzez zakup betoniarki planetarnej PMP 2250 firmy Pemat Mischtechnik GmbH, charakteryzującej się niezwykle solidną i zwartą budową. Przy jednostkowej wydajności zarobu wynoszącej 1,5 m 3 betoniarka planetarna PMP 2250 już od 10 lat bezawaryjnie produkuje mieszankę betonową o wymaganych właściwościach. Pomiar wilgotności zapewnia technika pomiarowa firmy Franz Ludwig, natomiast system sterowania zainstalowała firma Bikotronic. Różnorodność kolorów produkowanych elementów uzyskiwana jest dzięki doinstalowanemu systemowi dozowania 3 barwników w proszku firmy Würschum. Mieszanka betonowa jest transportowana do wibroprasy taśmociągiem. Od 2004 roku kierownictwo przedsiębiorstwa spoczywa w rękach Heike i Petera Martens. W tym samym roku wymieniono również starą wibroprasę na nowe, większe urządzenie produkcyjne. Wybór padł po - nownie na wibroprasę firmy Hess Maschinenfabrik. Uruchomiona wibroprasa RH to wysoce nowoczesna wibroprasa stacjonarna najnowszej generacji, umożliwiająca produkcję wyrobów na dużych blatach. Maszyna współpracuje z około 25 formami najróżniejszych producentów. Świeże wyroby betonowe po wypchnięciu z wibroprasy przejeżdżają przez stanowisko kontroli wysokości SHV500 firmy R&W Industrieautomation GmbH. W ten sposób firma EBN Betonwerk Neumünster GmbH może zagwarantować znacznie większą precyzję wymiarów wyrobów betonowych, niż zakładają dopuszczone tolerancje. Następnie powierzchnia wyrobów jest czyszczona szczotką i blaty produkcyjne wraz z wyrobami trafiają do windy piętrującej. Po zapełnieniu windy wózek wielowidłowy firmy Trafö przewozi blaty do komory dojrzewania. W dojrzewalni znajduje się 25 regałów firmy Rotho i HS Anlagentechnik, które mogą łącznie pomieścić 2500 blatów. Blaty produkcyjne ze stwardniałymi wyrobami betonowymi są następnie transportowane wózkiem wielowidłowym do windy rozpiętrowującej na linii suchej. Z tego miejsca blaty są pojedynczo podawane na linię pakietowania firmy Hess. Wyroby betonowe są zdejmowane z blatów, które następnie przejeżdżają przez stanowisko czyszczenia, są automatycznie odwracane i po - nownie trafiają do obiegu produkcyjnego. Obieg blatów odbywa się bez bufora, gdyż produkcja jest idealnie zsynchronizowana z urządzeniem pakietującym. Na stanowisku pakietowania wyroby betonowe są układane na drewnianej palecie handlowej w stos o zdefiniowanej wysokości. Następnie gotowy pakiet przesuwa się w kierunku owijarki Strapex, która owija każdy pakiet w płaszczyźnie horyzontalnej. Jednocześnie z magazynu palet handlowych podawana jest kolejna paleta do urządzenia pakietującego. Na każdej owiniętej paczce umieszczana jest informacja o produkcie i data produkcji za pomocą aplikatora etykiet firmy Marsh. Tak oznaczona paczka odtransportowywana jest przenośnikiem łańcuchowym na zewnątrz hali produkcyjnej. Pełne palety handlowe odwożone są wózkiem widłowym na odpowiednie miejsca w magazynie. Wózek widłowy wyposażony jest w specjalne po d - wójne widły, dzięki czemu w zakładzie EBN można podnosić i przewozić po 2 pa - lety jednocześnie. 50

4 Takie rozwiązanie gwarantuje niezakłócony przebieg prac bez przestojów w obszarze buforowania. Dzięki temu w przerwach można wykonywać wózkiem widłowym także inne czynności, takie jak np. uzupełnianie magazynu palet handlowych, bez zakłócania rytmu produkcji. Większa precyzja wymiarów dzięki nowym blatom produkcyjnym Wraz z zakupem i uruchomieniem linii obiegowej w 1991 roku ko - nieczne było także zapewnienie odpowiedniej liczby blatów do produkcji obiegowej. Wybrane wówczas drewniane blaty produkcyjne NATURA DOSTARCZA NAJLEPSZE kolory. MY DOSTARCZAMY NAJLEPSZE urządzenia dozujące Blat produkcyjny Wasa Uniplast Ultra ze stwardniałymi pustakami szalunkowymi w drodze do urządzenia pakietującego. WÜRSCHUM EKSPERCI W DOZOWANIU URZĄDZENIA DOZUJĄCE DOMIESZKI DO BETONU BARWNIKI DO BETONU MĄCZKI MIKROKRZEMIONKA PŁYNY GRANULATY PIGMENTY KOMPAKTOWE Blaty są czyszczone i bezpośrednio podawane ponownie do obiegu produkcyjnego przez automat do odwracania blatów. Würschum GmbH P.O. Box 4144 D Ostfildern Niemcy Tel Fax info@wuerschum.com

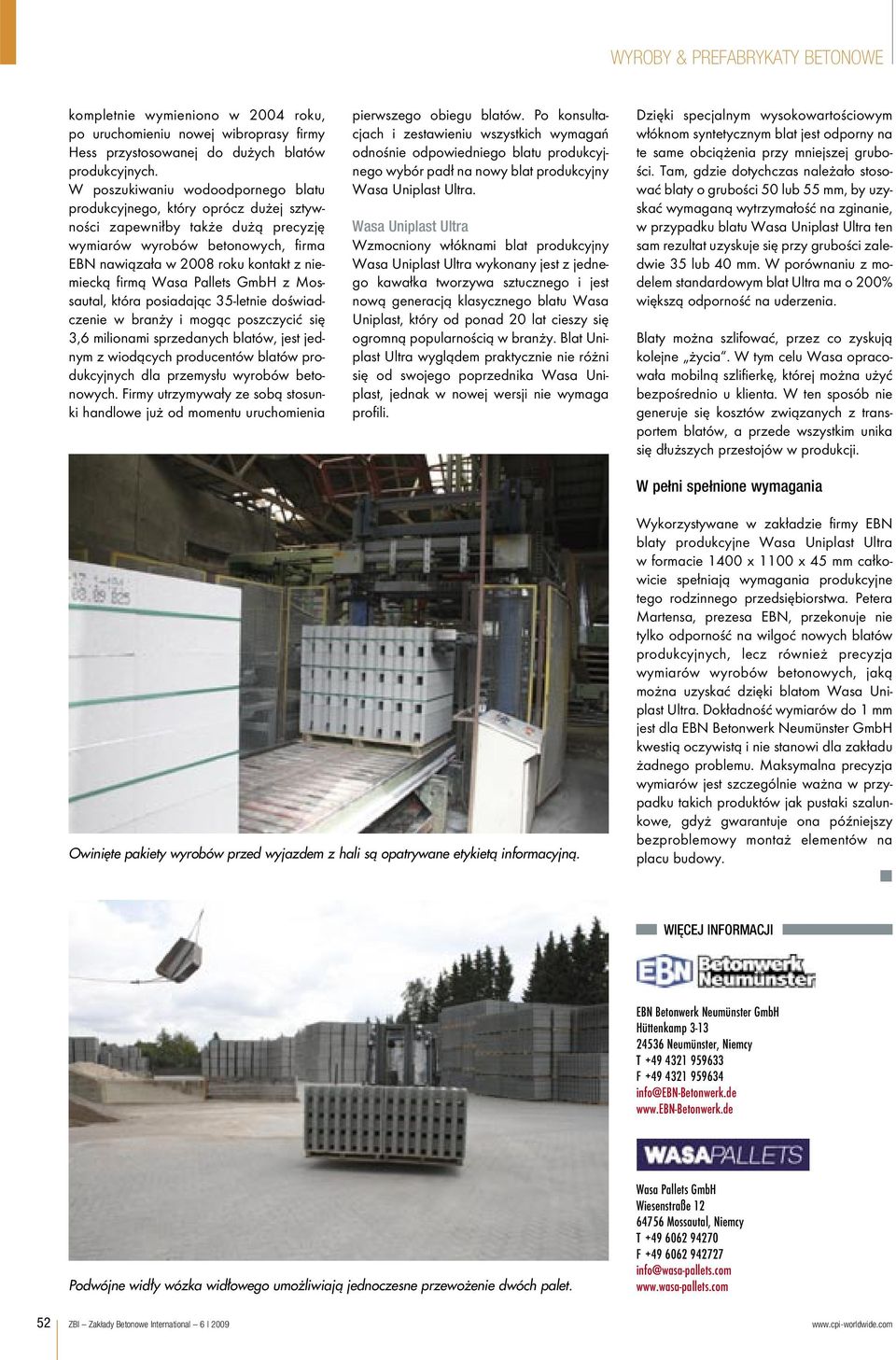

5 kompletnie wymieniono w 2004 roku, po uru chomieniu nowej wibroprasy firmy Hess przystosowanej do dużych blatów produkcyjnych. W poszukiwaniu wodoodpornego blatu produkcyjnego, który oprócz dużej sztywności zapewniłby także dużą precyzję wymiarów wyrobów betonowych, firma EBN nawiązała w 2008 roku kontakt z niemiecką firmą Wasa Pallets GmbH z Mossautal, która posiadając 35-letnie doświadczenie w branży i mogąc poszczycić się 3,6 milionami sprzedanych blatów, jest jednym z wiodących producentów blatów produkcyjnych dla przemysłu wyrobów betonowych. Firmy utrzymywały ze sobą stosunki handlowe już od momentu uruchomienia pierwszego obiegu blatów. Po konsultacjach i zestawieniu wszystkich wymagań odnośnie odpowiedniego blatu produkcyjnego wybór padł na nowy blat produkcyjny Wasa Uniplast Ultra. Wasa Uniplast Ultra Wzmocniony włóknami blat produkcyjny Wasa Uniplast Ultra wykonany jest z jednego kawałka tworzywa sztucznego i jest nową generacją klasycznego blatu Wasa Uniplast, który od ponad 20 lat cieszy się ogromną popularnością w branży. Blat Uniplast Ultra wyglądem praktycznie nie różni się od swojego poprzednika Wasa Uniplast, jednak w nowej wersji nie wymaga profili. Dzięki specjalnym wysokowartościowym włóknom syntetycznym blat jest odporny na te same obciążenia przy mniejszej grubości. Tam, gdzie dotychczas należało stosować blaty o grubości 50 lub 55 mm, by uzyskać wymaganą wytrzymałość na zginanie, w przypadku blatu Wasa Uniplast Ultra ten sam rezultat uzyskuje się przy grubości zaledwie 35 lub 40 mm. W porównaniu z mo - delem standardowym blat Ultra ma o 200% większą odporność na uderzenia. Blaty można szlifować, przez co zyskują kolejne życia. W tym celu Wasa opracowała mobilną szlifierkę, której można użyć bezpośrednio u klienta. W ten sposób nie generuje się kosztów związanych z transportem blatów, a przede wszystkim unika się dłuższych przestojów w produkcji. W pełni spełnione wymagania Owinięte pakiety wyrobów przed wyjazdem z hali są opatrywane etykietą informacyjną. Wykorzystywane w zakładzie firmy EBN blaty produkcyjne Wasa Uniplast Ultra w for macie 1400 x 1100 x 45 mm całkowicie spełniają wymagania produkcyjne tego rodzinnego przedsiębiorstwa. Petera Martensa, prezesa EBN, przekonuje nie tylko odporność na wilgoć nowych blatów produkcyjnych, lecz również precyzja wymiarów wyrobów betonowych, jaką można uzyskać dzięki blatom Wasa Uniplast Ultra. Dokładność wymiarów do 1 mm jest dla EBN Betonwerk Neumünster GmbH kwestią oczywistą i nie stanowi dla zakładu żadnego problemu. Maksymalna precyzja wymiarów jest szczególnie ważna w przypadku takich produktów jak pustaki szalunkowe, gdyż gwarantuje ona późniejszy bezproblemowy montaż elementów na placu budowy. M WIĘCEJ INFORMACJI EBN Betonwerk Neumünster GmbH Hüttenkamp Neumünster, Niemcy T F info@ebn-betonwerk.de Podwójne widły wózka widłowego umożliwiają jednoczesne przewożenie dwóch palet. Wasa Pallets GmbH Wiesenstraße Mossautal, Niemcy T F info@wasa-pallets.com 52
