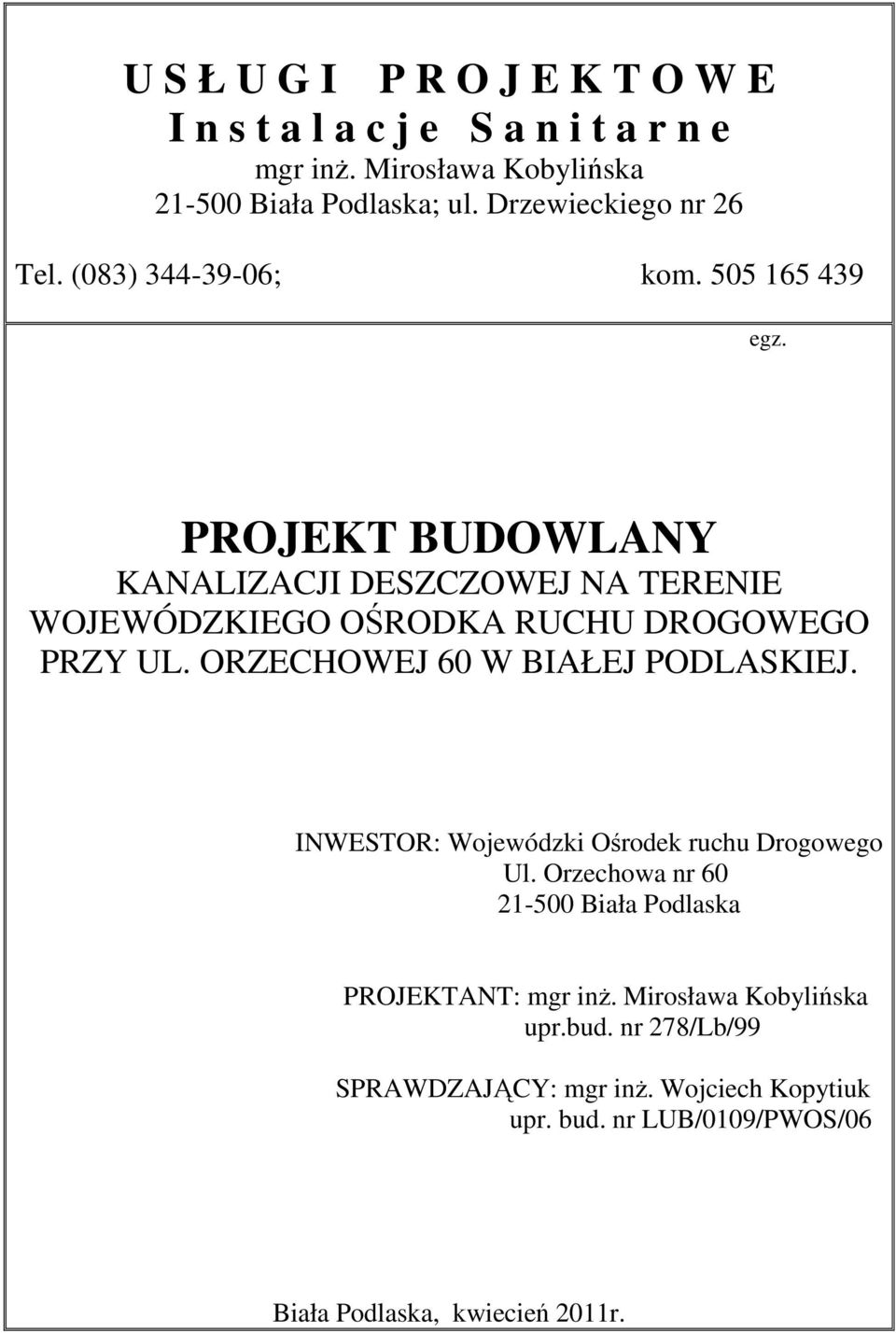

1 U S Ł U G I P R O J E K T O W E I n s t a l a c j e S a n i t a r n e mgr inż. Mirosława Kobylińska Biała Podlaska; ul. Drzewieckiego nr 26 Tel. (083) ; kom egz. PROJEKT BUDOWLANY KANALIZACJI DESZCZOWEJ NA TERENIE WOJEWÓDZKIEGO OŚRODKA RUCHU DROGOWEGO PRZY UL. ORZECHOWEJ 60 W BIAŁEJ PODLASKIEJ. INWESTOR: Wojewódzki Ośrodek ruchu Drogowego Ul. Orzechowa nr Biała Podlaska PROJEKTANT: mgr inż. Mirosława Kobylińska upr.bud. nr 278/Lb/99 SPRAWDZAJĄCY: mgr inż. Wojciech Kopytiuk upr. bud. nr LUB/0109/PWOS/06 Biała Podlaska, kwiecień 2011r.

2 ZAWARTOŚĆ OPRACOWANIA STRONA TYTUŁOWA...1 SPIS ZAWARTOŚCI PROJEKTU...2 I. O P I S T E C H N I C Z N Y 1.Podstawa opracowania Przedmiot i zakres opracowania Warunki gruntowo-wodne Charakterystyka przyłącza kanalizacji deszczowej Roboty ziemne Próby i odbiory Kolizje na trasie Warunki techniczne wykonania robót...7 OŚWIADCZENIE...8 DECYZJA O WARUNKACH ZABUDOWY 9-12 ORZECZENIE GEOLOGICZNE Kserokopia uprawnień projektowych Kserokopia zaświadczenia o przynależności do LOIIB II. CZĘŚĆ GRAFICZNA 1.Orientacja skala 1: Projekt zagospodarowania terenu skala 1: Schemat studni chłonnej skala Profil kanalizacji deszczowej skala 1 : 100: Schemat separatora...26 OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU..27 BIOZ

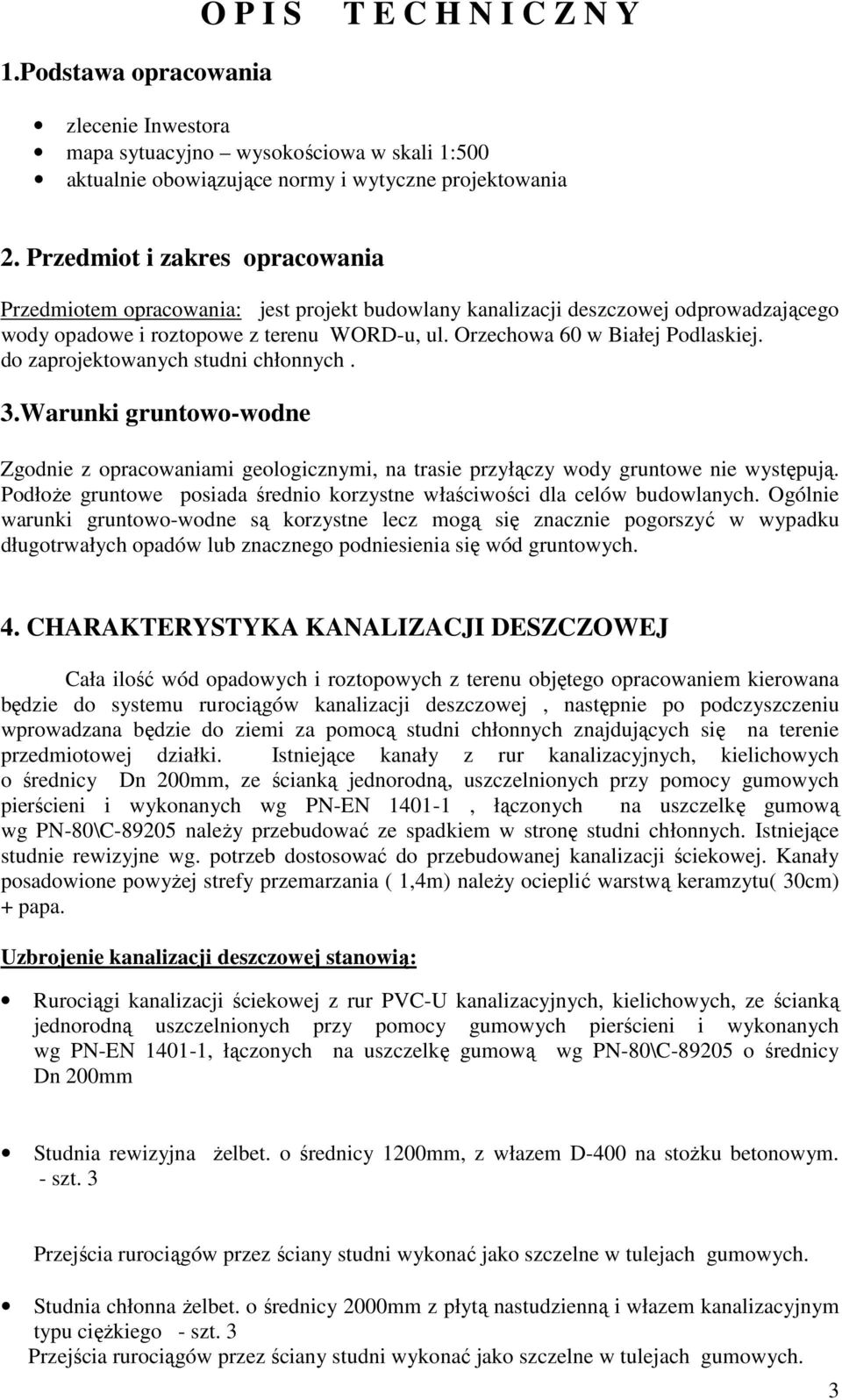

3 O P I S T E C H N I C Z N Y 1.Podstawa opracowania zlecenie Inwestora mapa sytuacyjno wysokościowa w skali 1:500 aktualnie obowiązujące normy i wytyczne projektowania 2. Przedmiot i zakres opracowania Przedmiotem opracowania: jest projekt budowlany kanalizacji deszczowej odprowadzającego wody opadowe i roztopowe z terenu WORD-u, ul. Orzechowa 60 w Białej Podlaskiej. do zaprojektowanych studni chłonnych. 3.Warunki gruntowo-wodne Zgodnie z opracowaniami geologicznymi, na trasie przyłączy wody gruntowe nie występują. Podłoże gruntowe posiada średnio korzystne właściwości dla celów budowlanych. Ogólnie warunki gruntowo-wodne są korzystne lecz mogą się znacznie pogorszyć w wypadku długotrwałych opadów lub znacznego podniesienia się wód gruntowych. 4. CHARAKTERYSTYKA KANALIZACJI DESZCZOWEJ Cała ilość wód opadowych i roztopowych z terenu objętego opracowaniem kierowana będzie do systemu rurociągów kanalizacji deszczowej, następnie po podczyszczeniu wprowadzana będzie do ziemi za pomocą studni chłonnych znajdujących się na terenie przedmiotowej działki. Istniejące kanały z rur kanalizacyjnych, kielichowych o średnicy Dn 200mm, ze ścianką jednorodną, uszczelnionych przy pomocy gumowych pierścieni i wykonanych wg PN-EN , łączonych na uszczelkę gumową wg PN-80\C należy przebudować ze spadkiem w stronę studni chłonnych. Istniejące studnie rewizyjne wg. potrzeb dostosować do przebudowanej kanalizacji ściekowej. Kanały posadowione powyżej strefy przemarzania ( 1,4m) należy ocieplić warstwą keramzytu( 30cm) + papa. Uzbrojenie kanalizacji deszczowej stanowią: Rurociągi kanalizacji ściekowej z rur PVC-U kanalizacyjnych, kielichowych, ze ścianką jednorodną uszczelnionych przy pomocy gumowych pierścieni i wykonanych wg PN-EN , łączonych na uszczelkę gumową wg PN-80\C o średnicy Dn 200mm Studnia rewizyjna żelbet. o średnicy 1200mm, z włazem D-400 na stożku betonowym. - szt. 3 Przejścia rurociągów przez ściany studni wykonać jako szczelne w tulejach gumowych. Studnia chłonna żelbet. o średnicy 2000mm z płytą nastudzienną i włazem kanalizacyjnym typu ciężkiego - szt. 3 Przejścia rurociągów przez ściany studni wykonać jako szczelne w tulejach gumowych. 3

4 W studni chłonnej zastosowano następujące warstwy filtracyjne ( licząc od najgłębszej) - piasek gruboziarnisty z tłuczniem gr. ok. 50 cm. - geowłóknina - piasek drobny lub średni gr. 10 cm. Kręgi poniżej poziomu ułożenia geowłókniny mają nawiercone otwory boczne o średnicy 5cm w ilości ok. 12 sztuk/m 2. Studnie chłonne nie mają wykonanego szczelnego dna. Wsiąkanie w grunt dzięki zastosowaniu odpowiedniej liczby otworów i specjalnej geowłókniny jest na tyle powolne, że nie powoduje ujemnych skutków na stateczność otaczającego gruntu. Separator BHDC 10/100 firmy SEPARATOR SERVICE Sp. z o.o. Bilans ilościowy wód opadowych i roztopowych : Powierzchnia (ha) Współczynnik spływu Powierzchnia zredukowana F zr (ha) Nawierzchnia 0,5 0,9 0,45 asfaltowa, betonowa Kostka betonowa 0,09 0,7 0,063 Zieleń 0,4 0,15 0,06 Dachy 0,05 0,8 0,04 Σ 0,613 Natężenie deszczu miarodajnego obliczone na podstawie PN-S-02204;1997 Doboru separatora dokonano metodą stałych natężeń. Wyznaczenie powierzchni zredukowanej zlewni powierzchnia zlewni F= 0,613ha Wyznaczenie przepustowości nominalnej separatora dla deszczu o natężeniu 15l/s*ha Qnom= F x Ψ 15 = 0,613 x 15 =9,19 l/s Wyznaczenie przepustowości maksymalnej separatora dla deszczu nawalnego o natężeniu 130l/s*ha Qnom= F x Ψ 15 = 0,613 x 130 = 79,69 l/s Na podstawie powyższych obliczeń dobrano separator BHDC 10/100. Jest to separator koalescencyjny typu Hydrocompact, wyposażony w koalescencyjny wkład wielostrumieniowy, zintegrowany osadnik oraz wewnętrzny by-pass. Separator typu BHDC jest przeznaczony do usuwania substancji ropopochodnych, jak i zawiesiny ze ścieków deszczowych. Separatory te można stosować tam, gdzie nie występuje niebezpieczeństwo nagłego skażenia wód opadowych dużą ilością substancji ropopochodnych. Typowe zastosowanie tych urządzeń to parkingi, drogi, autostrady. Zgodnie z warunkami testu normy PN-EN 858:2005: 2000 zawartość substancji ropopochodnych nie może przekraczać 5 mg/l. Sprawność usuwania zawiesiny ogólnej wynosi ok. 80%, a dopuszczalne obciążenia hydrauliczne zawiera się w przedziale 1-3,5 m/h przez co separatory koalescencyjne substancji 4

5 ropopochodnych BHDC spełniają także wysokie wymagania polskiej normy PN-S :1997 "Odwodnienie dróg". Szczegółową lokalizację systemu kanalizacji deszczowej pokazano na projekcie zagospodarowania terenu. Budowa separatora BHDC Separator BHDC składa się z: Komory osadowej, w której zostają zatrzymane zawiesiny łatwo opadające. Wlot ścieków do tej komory jest wyposażony w deflektor zapewniający równomierny przepływ. Komory wlotowej wyposażonej w kratę rzadką zatrzymującą części pływające. Kieruje ona ścieki pod wkład wielostrumieniowy. Komory koalescencyjnej wyposażonej na wlocie w wyżej wspomniany wkład wielostrumieniowy, w którym zachodzi właściwy proces oczyszczania. Substancje ropopochodne zawarte w ściekach w postaci małych kropli łączą się w większe i wypływają na powierzchnię tworząc homogeniczną warstwę, natomiast zawiesina opada na dno kanalików i zsuwa się do przestrzeni podfiltrowej. W komorze tej w zasyfonowanym odpływie znajduje się automatyczny zawór pływakowy. Automatyczny zawór pływakowy zamyka wylot z separatora w momencie przekroczenia maksymalnej pojemości przetrzymania. Dzięki temu odbiornik jest zabezpieczony przed skażeniem w przypadku awaryjnego wycieku lub braku właściwej obsługi separatora. Standardowo komora koalescencyjna wyposażona jest również w uchwyty do mocowania skimmera i czujnika urządzenia alarmowego. Trzy pierwsze komory spełniają identyczne funkcje jak w separatorze typu IHDC. Dodatkowym elementem jest wewnętrzny system by-pass (obejście) w postaci oddzielnego koryta wyposażonego w dwie przegrody spełniające funkcję przelewów. Separator jest wykonany ze stali St3S. Powierzchnie stalowe po oczyszczeniu są pokryte specjalnymi powłokami w celu zabezpieczenia separatora przed korozją i zapewnienia maksymalnego okresu jego żywotności. Separator wyposażony jest we włazy klasy B 125 lub C 250 wykonane z żeliwa sferoidalnego. W przypadku zabudowy głębszej niż standardowa, na separator montuje się nadstawki o wysokości dostosowanej do istniejących warunków 5

6 5.Roboty ziemne Rurociągi należy układać na podsypce piaskowej ( piasek drobnoziarnisty o współczynniku zagęszczenia max.0,15), dla wyrównania podłoża, grubości 15 cm,wg projektowanych rzędnych i spadków. Wykopy wykonać jako ciągłe, wąskoprzestrzenne, o ścianach pionowych oszalowanych wypraskami stalowymi konstrukcja słupowa, z odkładem urobku obok wykopu, zgodnie z przepisami zawartymi w normie: PN-86/B Grunty budowlane. Podział, nazwy, symbole i określenia w powiązaniu z normą PN-B-01736;1999r..Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. Zasypkę przewodów należy wykonać w trzech etapach: Wykonanie warstwy ochronnej o wysokości 30 cm ponad wierzch przewodu z wyłączeniem odcinków połączeń i armatury. Po próbie szczelności rurociągu z przeprowadzeniem odnośnych badań,wykonanie warstwy ochronnej w miejscach połączeń rurociągów. Zasypka wykopu do powierzchni terenu warstwami gr.30 cm z jednoczesnym zagęszczeniem do wsp Is =1,0 do głębokości 1,2m oraz do Is=97 % - na głębokości poniżej 1,20m. 6. Próby i odbiory Po ułożeniu kanałów należy je przepłukać i wykonać próbę szczelności przez napełnienie wodą i obejrzenie złączy, które winny być odkryte dla możliwości stwierdzenia ewentualnych przecieków. Obowiązuje norma PN-B Kanalizacje. Przewody zewnętrzne. Wymagania i badania. Zaleca się przeprowadzenie próby szczelności osobno dla przewodu i osobno dla studni rewizyjnej. Badany odcinek powinien być obsypany warstwa ochronną z wyłączeniem 6

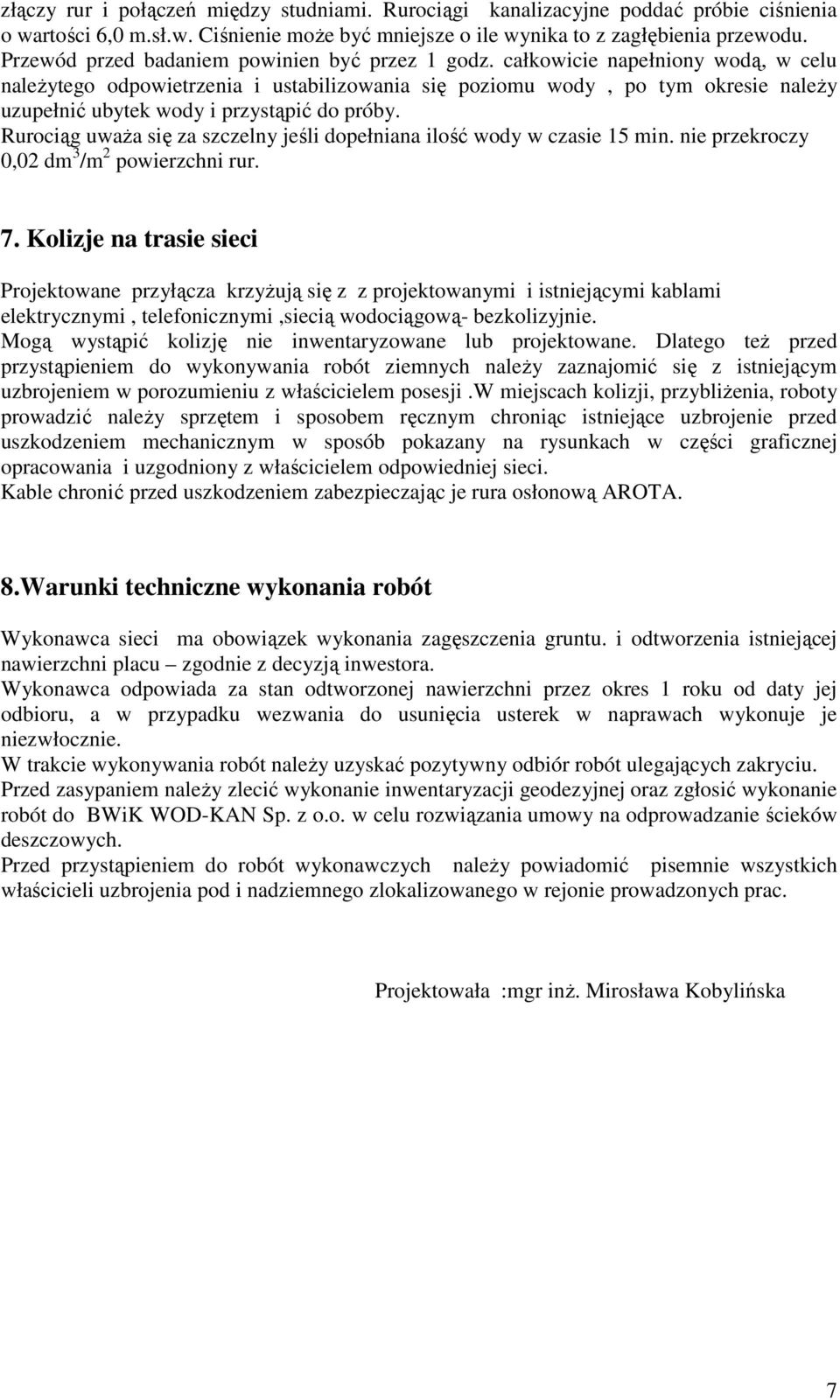

7 złączy rur i połączeń między studniami. Rurociągi kanalizacyjne poddać próbie ciśnienia o wartości 6,0 m.sł.w. Ciśnienie może być mniejsze o ile wynika to z zagłębienia przewodu. Przewód przed badaniem powinien być przez 1 godz. całkowicie napełniony wodą, w celu należytego odpowietrzenia i ustabilizowania się poziomu wody, po tym okresie należy uzupełnić ubytek wody i przystąpić do próby. Rurociąg uważa się za szczelny jeśli dopełniana ilość wody w czasie 15 min. nie przekroczy 0,02 dm 3 /m 2 powierzchni rur. 7. Kolizje na trasie sieci Projektowane przyłącza krzyżują się z z projektowanymi i istniejącymi kablami elektrycznymi, telefonicznymi,siecią wodociągową- bezkolizyjnie. Mogą wystąpić kolizję nie inwentaryzowane lub projektowane. Dlatego też przed przystąpieniem do wykonywania robót ziemnych należy zaznajomić się z istniejącym uzbrojeniem w porozumieniu z właścicielem posesji.w miejscach kolizji, przybliżenia, roboty prowadzić należy sprzętem i sposobem ręcznym chroniąc istniejące uzbrojenie przed uszkodzeniem mechanicznym w sposób pokazany na rysunkach w części graficznej opracowania i uzgodniony z właścicielem odpowiedniej sieci. Kable chronić przed uszkodzeniem zabezpieczając je rura osłonową AROTA. 8.Warunki techniczne wykonania robót Wykonawca sieci ma obowiązek wykonania zagęszczenia gruntu. i odtworzenia istniejącej nawierzchni placu zgodnie z decyzją inwestora. Wykonawca odpowiada za stan odtworzonej nawierzchni przez okres 1 roku od daty jej odbioru, a w przypadku wezwania do usunięcia usterek w naprawach wykonuje je niezwłocznie. W trakcie wykonywania robót należy uzyskać pozytywny odbiór robót ulegających zakryciu. Przed zasypaniem należy zlecić wykonanie inwentaryzacji geodezyjnej oraz zgłosić wykonanie robót do BWiK WOD-KAN Sp. z o.o. w celu rozwiązania umowy na odprowadzanie ścieków deszczowych. Przed przystąpieniem do robót wykonawczych należy powiadomić pisemnie wszystkich właścicieli uzbrojenia pod i nadziemnego zlokalizowanego w rejonie prowadzonych prac. Projektowała :mgr inż. Mirosława Kobylińska 7

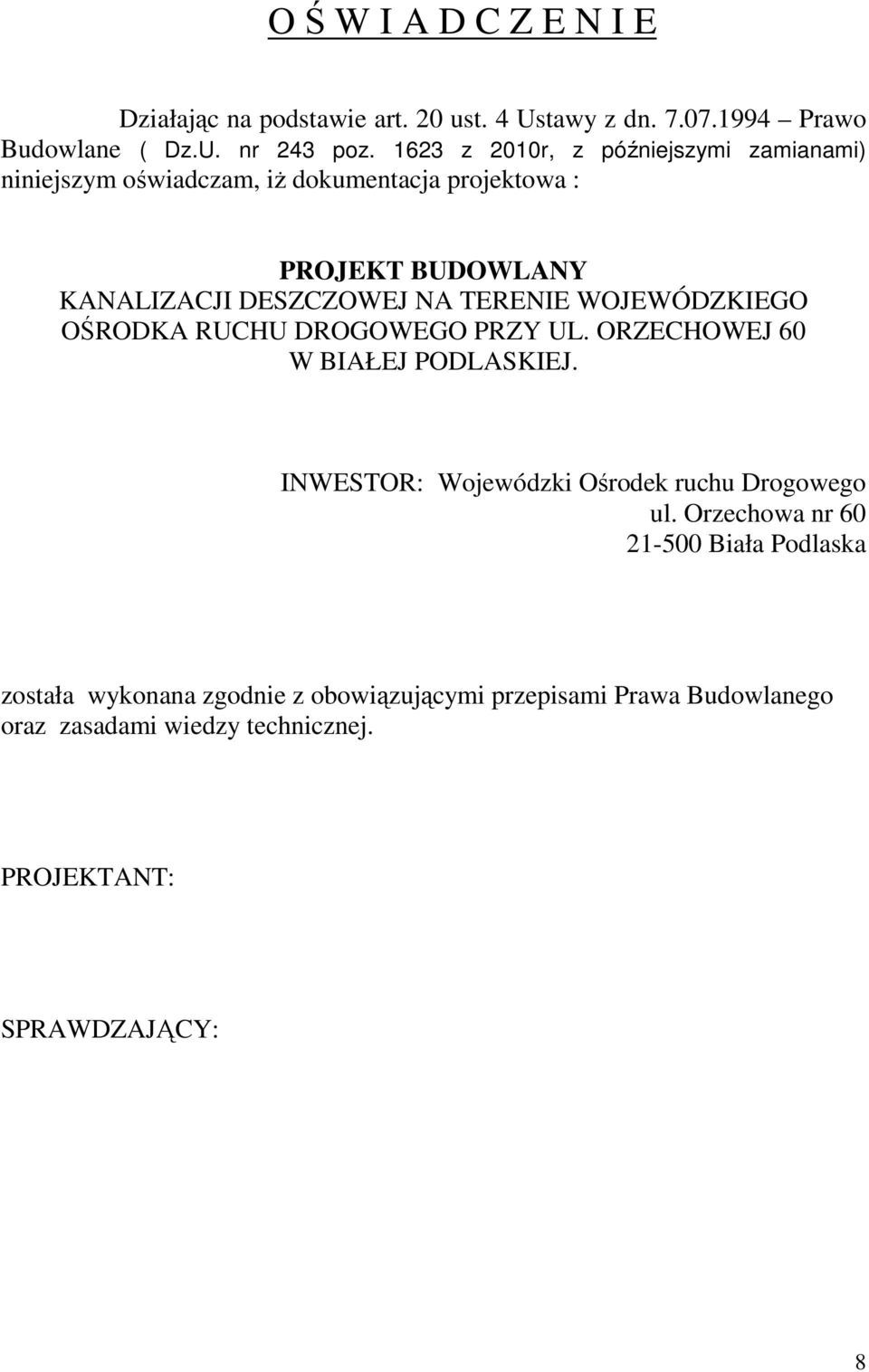

8 O Ś W I A D C Z E N I E Działając na podstawie art. 20 ust. 4 Ustawy z dn Prawo Budowlane ( Dz.U. nr 243 poz z 2010r, z późniejszymi zamianami) niniejszym oświadczam, iż dokumentacja projektowa : PROJEKT BUDOWLANY KANALIZACJI DESZCZOWEJ NA TERENIE WOJEWÓDZKIEGO OŚRODKA RUCHU DROGOWEGO PRZY UL. ORZECHOWEJ 60 W BIAŁEJ PODLASKIEJ. INWESTOR: Wojewódzki Ośrodek ruchu Drogowego ul. Orzechowa nr Biała Podlaska została wykonana zgodnie z obowiązującymi przepisami Prawa Budowlanego oraz zasadami wiedzy technicznej. PROJEKTANT: SPRAWDZAJĄCY: 8
