1 Instrukcja szybkiej instalacji 1/4'' Sieciowa Full HD Szybka Kamera Kopułkowa, PTZ, 36x, Dzień&Noc PLD-2036PTZ

2 Instrukcja bezpieczeństwa Przed instalowaniem i uruchomieniem kamery prezeczytaj instrukcje bezpieczeństwa i obsługi. Schowaj instrukcję w razie potrzeby. Żeby zaprzeczyć trwałemu uszkodzeniu, ochroń kamerę przed wilgocią i wodą. Nigdy nie włączaj kamery jeżeli została przemoczona. W im przypadku sprawdź ją w zautoryzowanym serwisie. Nie używaj kamery poza specyfikacją, bo to może spowodować żeby przestała funkcjonować. Nie używaj kamer poza określoną temperaturą, wilgocią lub mocą. Używaj kamerę tylko przy temperaturach -40 C to +50 C i wilgoci max. 90%. Do wyłączenia wzmacniania jednostki, wyciągnij wtyczkę z kontu. Nigdy nie ciągnij za przewód. Ostrożnie pokładaj kable połączeń, żeby nie dostały się pod duży ciężar, albo nie zostały przełamane lub uszkodzone, oraz żeby wilgoć się nie dostałą do nich. Nie próbuj odłączyć płytę kamery od kopułki. Jeżeli naprawa jest podjęta przez personel niezautoryzowany, gwarancja przestaje być aktualna. Nie otwieraj obudowy kamery. Nigdy nie celuj kamerą do słońca z otwartym obiektywem. Może to spowodować zniszczenie czujnika. Instalacja, utrzymywanie i naprawa powinny być wykonywane tylko przez zautoryzowane serwisy. Przed otwarciem pokrywy, wyłącz jednostkę z głównego zasilania. W razie niepoprawnego działania, skontuj się z sprzedawcą. Używaj tylko originalnych części i akcesoria od Videor E. Hartig GmbH. Nie używać mocnych czy szorujących detergentów do czyszczenia kopułki. Używać suchej ścierki do czyszczenia powierzchni kopułki. Jeżeli brud jest trudno usuwalny, użyj błogiego detergentu i delikatnie wytrzyj. Wszystkie otwory w obudowie służące do skladania muszą być zamknięte lub uszczelnione. Instalater jest odpowiedzialny za zapewnienie poziomu ochrony według specyfikacji, m.in. użyciem wszystkich dostarczonych uszczelek i pierscieni O-ring, uszczelnieniem wyjść kabli silikonem oraz pokładaniem kabli aby nie dzialały jako rynna do odprowadzania. W trakcie montażu trzeba zapewnić że dostarczone uszczelki są poprawnie wstawione I że nie zostały przesunięte w trakcie składania. Nie powinno się używać uszkodzonych uszczelek. UWAGA: To urządzenie jest urządzeniem klasy A. Może ono spowodować szkodliwe interferencje w obszarach zamieszkanych; w im razie od użytkownika może być żądane podjecie odpowiednich działań korekcyjnych jego/jej kosztem.

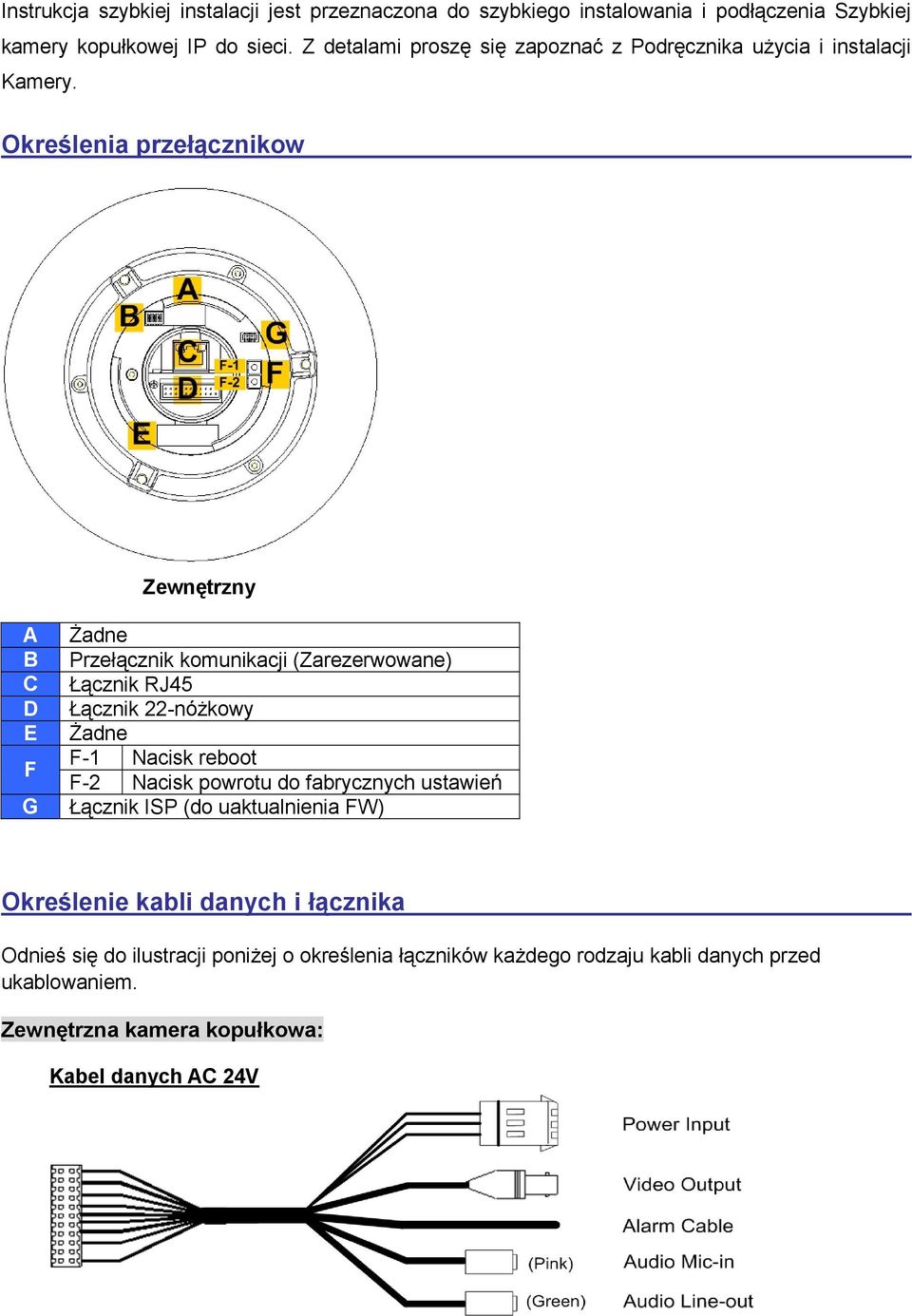

3 Instrukcja szybkiej instalacji jest przeznaczona do szybkiego instalowania i podłączenia Szybkiej kamery kopułkowej IP do sieci. Z detalami proszę się zapoznać z Podręcznika użycia i instalacji Kamery. Określenia przełącznikow Zewnętrzny A B C D E F G Żadne Przełącznik komunikacji (Zarezerwowane) Łącznik RJ45 Łącznik 22-nóżkowy Żadne F-1 Nacisk reboot F-2 Nacisk powrotu do fabrycznych ustawień Łącznik ISP (do uaktualnienia FW) Określenie kabli danych i łącznika Odnieś się do ilustracji poniżej o określenia łączników każdego rodzaju kabli danych przed ukablowaniem. Zewnętrzna kamera kopułkowa: Kabel danych AC 24V

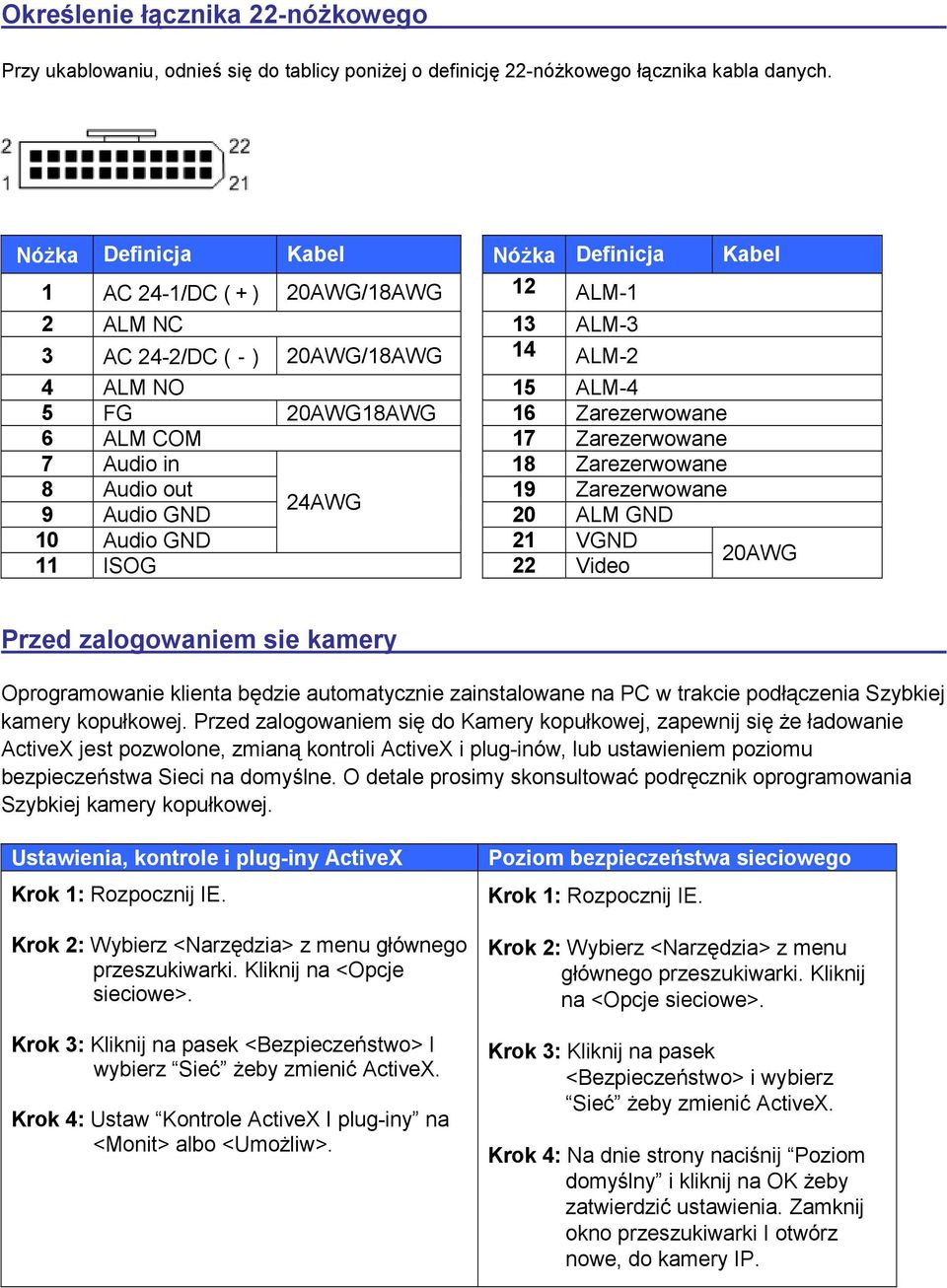

4 Określenie łącznika 22-nóżkowego Przy ukablowaniu, odnieś się do tablicy poniżej o definicję 22-nóżkowego łącznika kabla danych. Nóżka Definicja Kabel Nóżka Definicja Kabel 1 AC 24-1/DC (+) 20AWG/18AWG 12 ALM-1 2 ALM NC 13 ALM-3 3 AC 24-2/DC (-) 20AWG/18AWG 14 ALM-2 4 ALM NO 15 ALM-4 5 FG 20AWG18AWG 16 Zarezerwowane 6 ALM COM 17 Zarezerwowane 7 Audio in 18 Zarezerwowane 8 Audio out 19 Zarezerwowane 24AWG 9 Audio GND 20 ALM GND 10 Audio GND 21 VGND 11 ISOG 22 Video 20AWG Przed zalogowaniem sie kamery Oprogramowanie klienta będzie automatycznie zainstalowane na PC w trakcie podłączenia Szybkiej kamery kopułkowej. Przed zalogowaniem się do Kamery kopułkowej, zapewnij się że ładowanie ActiveX jest pozwolone, zmianą kontroli ActiveX i plug-inów, lub ustawieniem poziomu bezpieczeństwa Sieci na domyślne. O detale prosimy skonsultować podręcznik oprogramowania Szybkiej kamery kopułkowej. Ustawienia, kontrole i plug-iny ActiveX Krok 1: Rozpocznij IE. Krok 2: Wybierz <Narzędzia> z menu głównego przeszukiwarki. Kliknij na <Opcje sieciowe>. Krok 3: Kliknij na pasek <Bezpieczeństwo> I wybierz Sieć żeby zmienić ActiveX. Krok 4: Ustaw Kontrole ActiveX I plug-iny na <Monit> albo <Umożliw>. Poziom bezpieczeństwa sieciowego Krok 1: Rozpocznij IE. Krok 2: Wybierz <Narzędzia> z menu głównego przeszukiwarki. Kliknij na <Opcje sieciowe>. Krok 3: Kliknij na pasek <Bezpieczeństwo> i wybierz Sieć żeby zmienić ActiveX. Krok 4: Na dnie strony naciśnij Poziom domyślny i kliknij na OK żeby zatwierdzić ustawienia. Zamknij okno przeszukiwarki I otwórz nowe, do kamery IP.

5 Login kamery Domyślny adres IP Szybkiej kamery kopułkowej jest Żeby uzyskać dostęp po raz pierwszy, ustaw adres IP PC-ta na XXX; na przykład: Adres IP: Maska Subnet: Login ID & Hasło Wprowadź adres IP kamery do pasku URL okna przeszukiwarki i naciśnij Enter. Wprowadź domyślną nazwę użytkownika (admin) do okna dialogowego. Zainstaluj kontrolę ActiveX Po podłączeniu Szybkiej kamery kopułkowej do sieci, pod paskiem URL ukaże się zapitanie o instalację kontroli ActiveX. Naciśnij prawim guzikiem na pasek informacji, i po tym Instaluj kontrole ActiveX... żeby pozwolić na instalację ActiveX. W okienku dialogowym naciśnij na Instaluj żeby rozpocząć ładowanie oprogramowania DC Viewer na PC. Naciśnij na Zakoncz po ukończeniu instalacji DC Viewer. Oglądarka na podstawie przeszukiwarki Strona główna interfejsu użytkownika Szybkiej kamery kopułkowej jest pokazana poniżej.

6 Dane Techniczne Rodzaj PLD-2036PTZ Num. Art Standard rozdzielczości SD System dzień&noc Wielkość czujnika 1/4" Ekran CCD Czułość (na 50% sygnału video) 1Lux (kolor); 0.01Lux (B&W) Horizontal resolution 650 TVL Automatyczna kontrola podawania podane (AGC) Automatyczna elektroniczna migawka 1/50 ~ 1/10,000sec. (ESC) Cyfrowe redukowanie szumu (DNR), 2D & 3D Powolna migawka, ON / OFF przełączalne Balans bieli automatyczne, wewnętrzny, zewnętrzny, ATW, odręczny Kompensacja światła tła BLC Szeroki zakres dynamiki (WDR) Filtr IR przęłączalne Max. rozdzielczość 720x576 Rozdzielczość 720x576 (4:3) Max. predkość transmisji obrazu 25 zdjęć / sec. Ramka 25fps przy 704x576 Maskowanie obszarów prywatności 16 obszarów maskowania, ON / OFF przęłączalne Detektor aktywności Detektor ruchu 10 obszarów Funkcje analizowania detekcja aktywności Monitor tekstu podany Korekcja ostrości obszar dopasowania: 0 ~ 15 Języki Menu Niemiecki, Angielski, Francuski, Włoski, Rosyjski Kontrola funkcji OSD rozdzielczość, tryby (ustawienia), detekcja ruchu, BLC, NR, WDR, prędkość bytów, dzień&noc, hasło Zewnętrzne łącza wejście alarmu, wyjście alarmu, wejście dźwięku, wyjście dźwięku Wyjścia video złożone (CVBS), 1Vp-p (C)VBS, 75ohms, BNC Wsparcie dźwięku Dźwięk 1 / 1 wejście i wyjście linii Wejścia alarmu 4 Wyjście alarmu 1x Relay out (AC120VAC 30VDC) Opracowanie alarmu nagrywanie kart S, wyjście alarmu, FTP, poczta elektroniczna, działanie PTZ Pamięć węwnętrzna karta microsd Standardy kompresji H.264, MJPEG Standardy dźwiekowe G.711, G.726, ADPCM / AAC Szerokość pasma ustawialna szerokość pasma i prędkość klatki Rodzaje strumienia H.264, MJPEG multiple Połączenie sieciowe RJ-45 Interfejs sieci 10 / 100Base-TX, RJ45 Przeszukiwarka MS Internet Explorer vers. 7.0 or higher, Safari (Java), Mozilla Firefox (Java), Google Chrome (Java) TCP / IP, UDP, RTP, RTSP, HTTP, HTTPS, ICMP, FTP, Protokole sieciowe SMTP, DHCP, PPPoE, UPnP, IGMP, SNMP, IPv4, IPv6, IEE 802.1

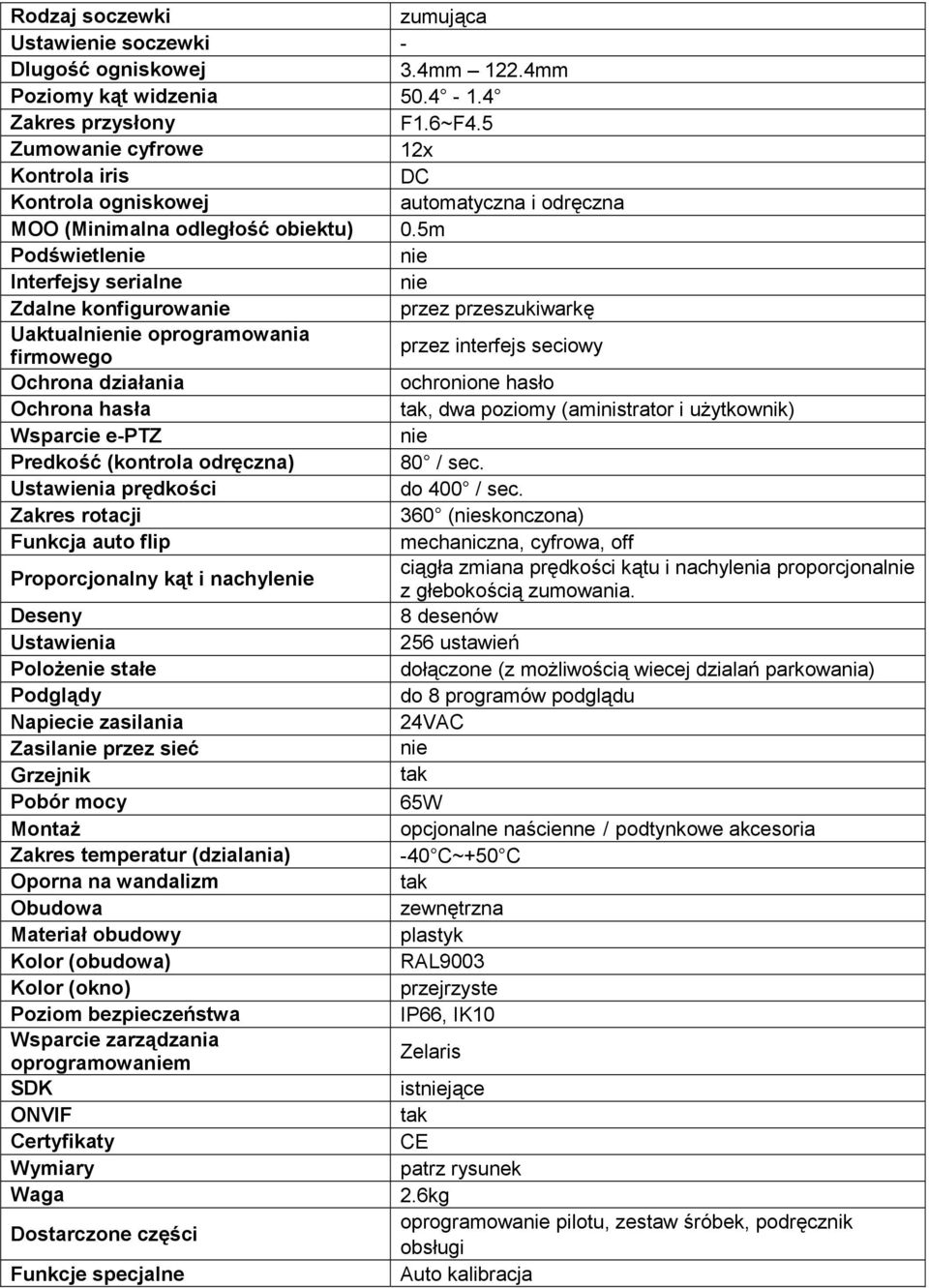

7 Rodzaj soczewki zumująca Ustawienie soczewki - Dlugość ogniskowej 3.4mm 122.4mm Poziomy kąt widzenia Zakres przysłony F1.6~F4.5 Zumowanie cyfrowe 12x Kontrola iris DC Kontrola ogniskowej automatyczna i odręczna MOO (Minimalna odległość obiektu) 0.5m Podświetlenie nie Interfejsy serialne nie Zdalne konfigurowanie przez przeszukiwarkę Uaktualnienie oprogramowania firmowego przez interfejs seciowy Ochrona działania ochronione hasło Ochrona hasła, dwa poziomy (aministrator i użytkownik) Wsparcie e-ptz nie Predkość (kontrola odręczna) 80 / sec. Ustawienia prędkości do 400 / sec. Zakres rotacji 360 (nieskonczona) Funkcja auto flip mechaniczna, cyfrowa, off Proporcjonalny kąt i nachylenie ciągła zmiana prędkości kątu i nachylenia proporcjonalnie z głebokością zumowania. Deseny 8 desenów Ustawienia 256 ustawień Polożenie stałe dołączone (z możliwością wiecej dzialań parkowania) Podglądy do 8 programów podglądu Napiecie zasilania 24VAC Zasilanie przez sieć nie Grzejnik Pobór mocy 65W Montaż opcjonalne naścienne/podtynkowe akcesoria Zakres temperatur (dzialania) -40 C~+50 C Oporna na wandalizm Obudowa zewnętrzna Materiał obudowy plastyk Kolor (obudowa) RAL9003 Kolor (okno) przejrzyste Poziom bezpieczeństwa IP66, IK10 Wsparcie zarządzania oprogramowaniem Zelaris SDK istniejące ONVIF Certyfikaty CE Wymiary patrz rysunek Waga 2.6kg Dostarczone części oprogramowanie pilotu, zestaw śróbek, podręcznik obsługi Funkcje specjalne Auto kalibracja

8 Akcesoria opcjonalne Akcesoria opcjonalne są aktualnie dostępne na stronie WWW pod adresem: i www. eneo-security.com eneo jest rejestrowanym znakiem towarowym Videor E. Hartig GmbH Distribucja ekskluzywna tylko przez specjalizowane ścieżki sprzedaży. Videor E. Hartig GmbH Carl-Zeiss-Straße Rödermark, Germany Tel. +49 (0) 6074 / Fax +49 (0) 6074 / V Zmiany techniczne zarezerwowane. Copyright by Videor E. Hartig GmbH 05/2012
