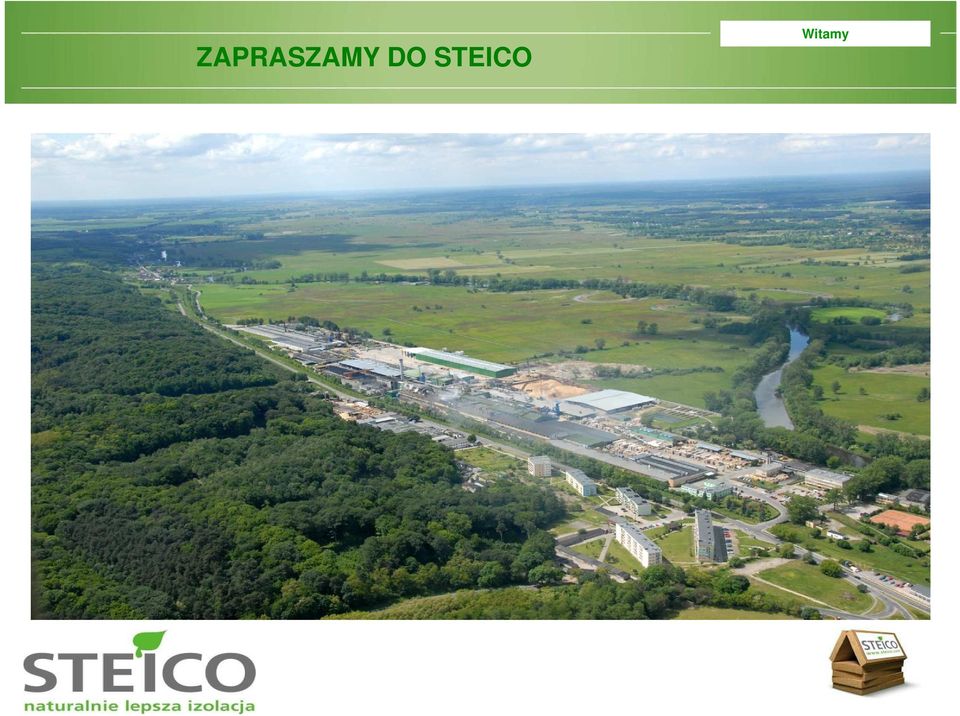

1 ZAPRASZAMY DO STEICO Witamy Willkommen

2 Lokalizacje Przedsiębiorstwo Unternehmen St. Petersburg MLT (Werk Torzhok) Moskau STEICO SA STEICO Ltd STEICO SA STEICO SAS STEICO AG STEICO SAS

3 Paleta produktów STEICO Przedsiębiorstwo Unternehmen elastyczna mata do izolacji cieplnej nieosiadająca izolacja wolnych przestrzeni w konstrukcji dachu, ścian i stropów łatwa i szybka obróbka system izolacji do podłóg drewnianych do podłóg drewnianych z izolacją akustyczną tłumiącą odgłos kroków otwarta dyfuzyjnie izolacja cieplna i akustyczna elastyczna mata do izolacji cieplnej z włókien konopnych elastyczna, nieosiadająca izolacja cieplna dachu, ścian i stropów otwarta dyfuzyjnie, reguluje mikroklimat pomieszczeń system izolacji wdmuchiwanej z włókien drzewnych otwarta dyfuzyjnie izolacja pustych przestrzeni warstwa izolacji pozbawiona połączeń, zabezpieczona przed osiadaniem płyta izolacyjna na konstrukcje dachowe i ścienne płyta na konstrukcje dachowe i ścienne z profilem pióro i wpust pewna ochrona przed wiatrem, kurzem, wilgocią i hałasem płyta pilśniowa o wielostronnym zastosowaniu płyta do prac wykończeniowych o wielostronnym zastosowaniu płyta izolacyjna pod wytrzymałe konstrukcje jastrychowe system izolacji z włókien drzewnych otwarta dyfuzyjnie płyta do ociepleń z potrójną działaniem pewna, dzięki podwójnemu połączeniu na pióro i wpust płyta do dachów przemysłowych i płaskich płyta izolacyjna do dachów płaskich, ścian i podłóg szczególnie wytrzymała na ściskanie stabilna płyta izolacyjna wytrzymała na ściskanie płyta izolacyjna do izolacji dachu i ścian dostępna także jako specjalna płyta do izolacji akustycznej płyta izolacyjna z włókna drzewnego certyfikowany system zespolonej izolacji cieplnej szczególnie otwarta dyfuzyjnie płyta do izolacji ścian od strony wewnętrznej otwarta dyfuzyjnie płyta do izolacji ścian od strony wewnętrznej idealna do renowacji ścian murów i ścian szachulcowych system do konstrukcji dachu, stropów i ścian ekonomiczne konstrukcje nośne elementy konstrukcyjne uzupełnienie asortymentu STEICO fornirowe drewno warstwowe płyta podkładowa pod parkiet i panele podkład do parkietów gotowych i paneli pełniący funkcje izolacji akustycznej poprawa rozchodzenia się dźwięku w pomieszczeniach i większy komfort chodzenia trwałe wymiary i duża wytrzymałość niewielkie przekroje i niewielki ciężar

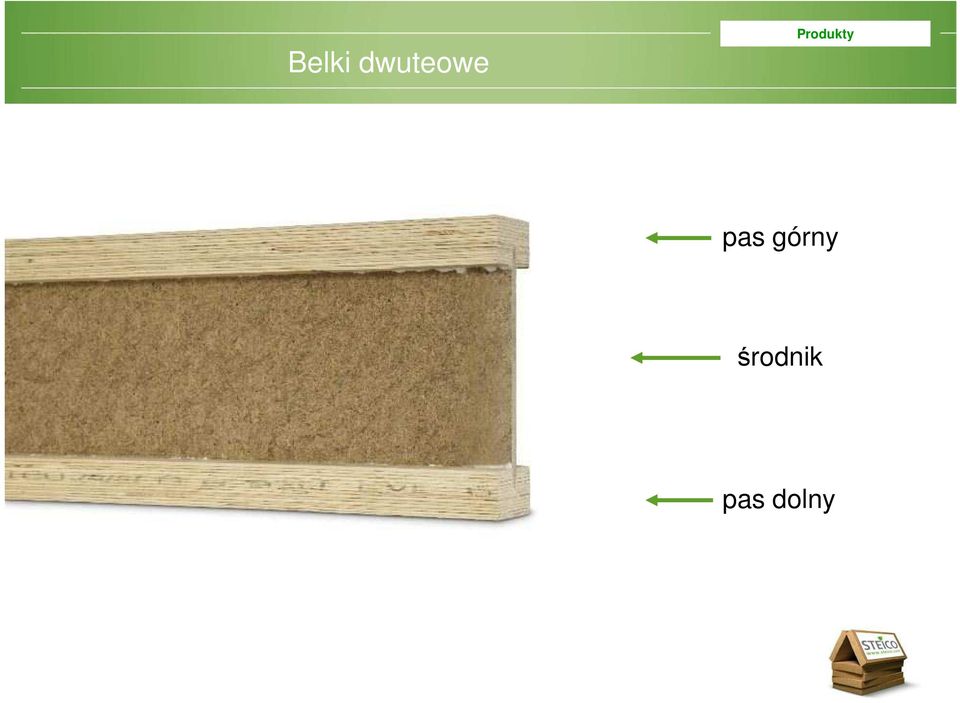

4 Belki dwuteowe Produkty Produktion pas górny środnik pas dolny

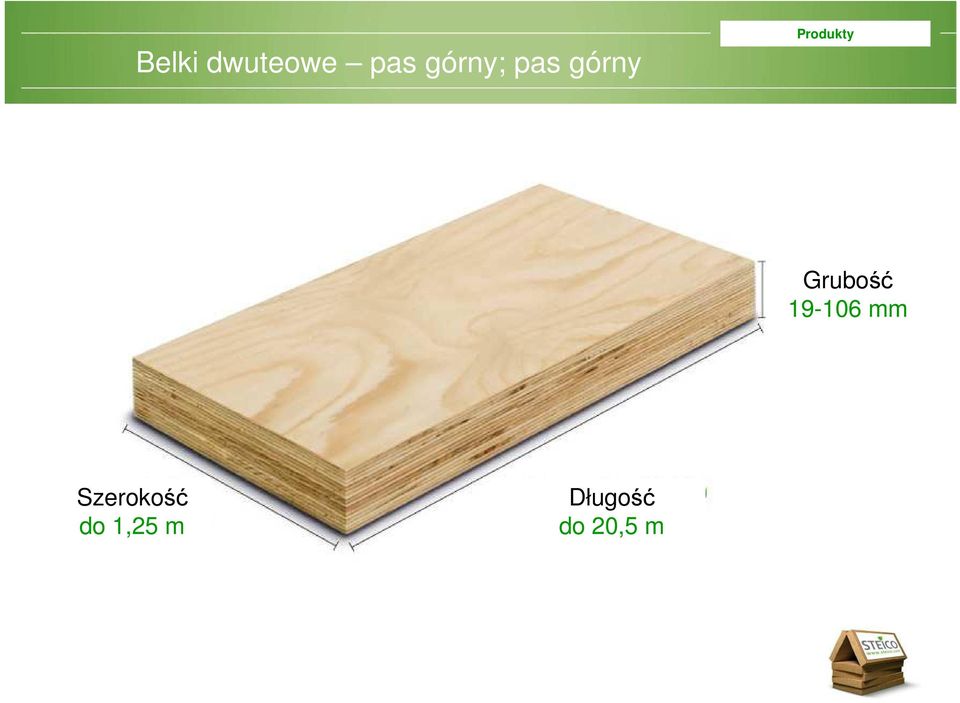

5 Belki dwuteowe pas górny; pas górny Produkty Produktion Grubość mm Szerokość do 1,25 m Długość do 20,5 m

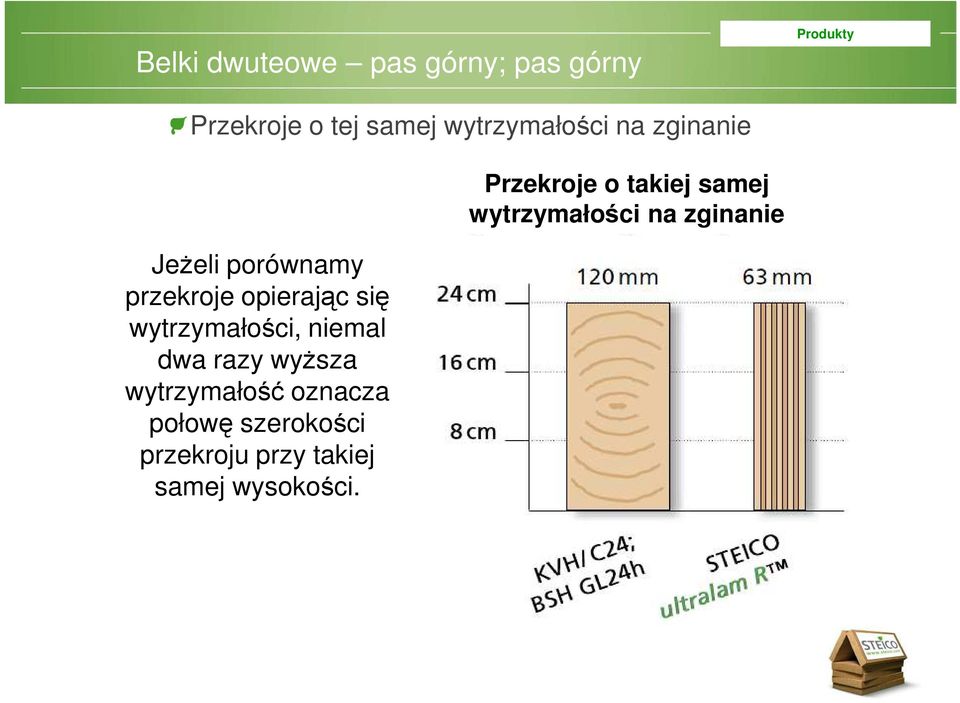

6 Belki dwuteowe pas górny; pas górny Produkty Produktkenntnis Przekroje o tej samej wytrzymałości na zginanie Jeżeli porównamy przekroje opierając się wytrzymałości, niemal dwa razy wyższa wytrzymałość oznacza połowę szerokości przekroju przy takiej samej wysokości. Przekroje o takiej samej wytrzymałości na zginanie

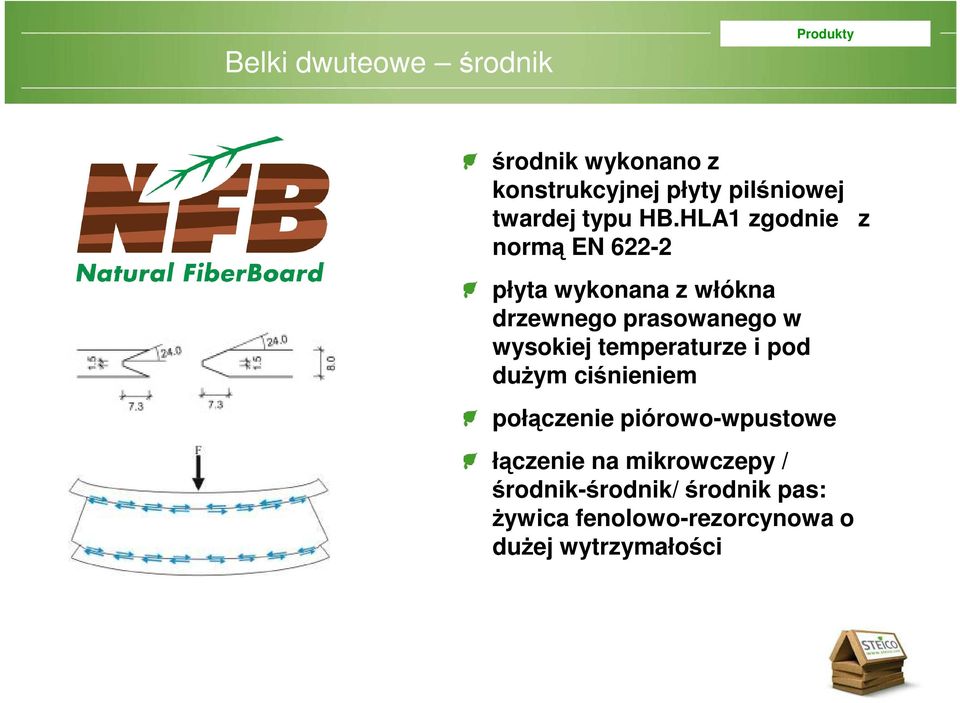

7 Belki dwuteowe środnik Produkty Produktion środnik wykonano z konstrukcyjnej płyty pilśniowej twardej typu HB.HLA1 zgodnie z normą EN płyta wykonana z włókna drzewnego prasowanego w wysokiej temperaturze i pod dużym ciśnieniem połączenie piórowo-wpustowe łączenie na mikrowczepy / środnik-środnik/ środnik pas: żywica fenolowo-rezorcynowa o dużej wytrzymałości

8 Belki dwuteowe STEICOjoist Produkty Produktion system belek dwuteowych do konstrukcji stropów i dachów belki przenoszą siły skierowane prostopadle środnik - 8 mm NFB (płyta twarda) - duża wytrzymałość na ścinanie wysokiej klasy drewno na pasy (stopki)

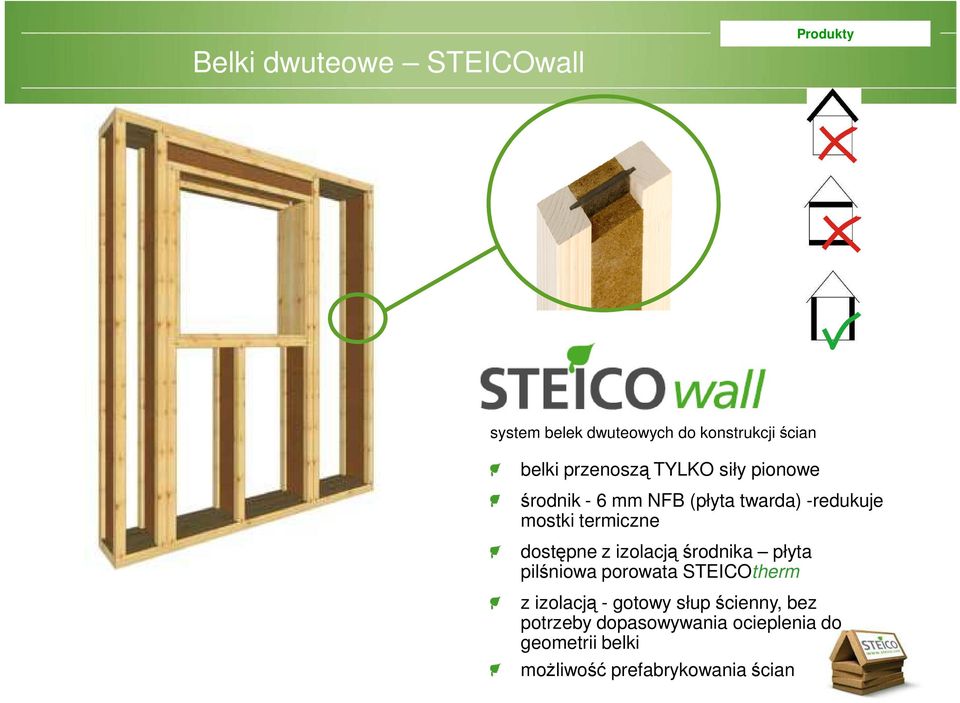

9 Belki dwuteowe STEICOwall Produkty Produktion system belek dwuteowych do konstrukcji ścian belki przenoszą TYLKO siły pionowe środnik - 6 mm NFB (płyta twarda) -redukuje mostki termiczne dostępne z izolacją środnika płyta pilśniowa porowata STEICOtherm z izolacją - gotowy słup ścienny, bez potrzeby dopasowywania ocieplenia do geometrii belki możliwość prefabrykowania ścian

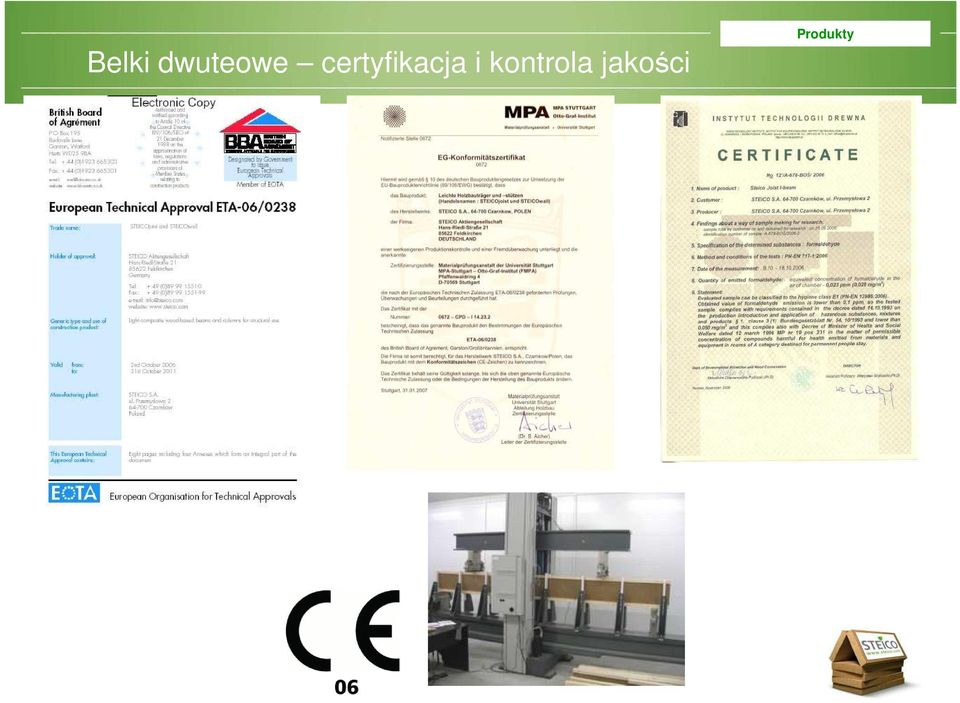

10 Belki dwuteowe certyfikacja i kontrola jakości Produkty Produktion

11 Belki dwuteowe budujmy energooszczędnie Produkty Produktion porównanie budynków zapotrzebowanie na energię cieplną kwh/m²a kwh/m²a kwh/m²a kwh/m²a < 15 przegroda współczynnik U i grubość izolacji ściana zewnętrzna 1.55 W/m²K 0 cm +mur 24cm 0.30 W/m²K 10 cm + mur 24 cm 0.20 W/m²K 20 cm System STEICO 0.11 W/m²K 40 cm System STEICO dach 0.90 W/m²K 0.22 W/m²K 0.15 W/m²K 0.10 W/m²K 4 cm 22 cm 30 cm 40 cm podłoga na gruncie 1.0 W/m²K 2 cm 0.40 W/m²K 7 cm 0.25 W/m²K 20 cm 0.12 W/m²K 30 cm okna 2.60 W/m²K pojedyncze szklenie 1.70 W/m²K podwójne szklenie 1.10 W/m²K podwójne szklenie - termo 0.80 W/m²K potrójne szklenia specjalna rama

12 Izolacja cieplna dachu w systemie STEICO construction Produkty Produktion

13 Izolacja cieplna ściany w systemie STEICO construction Produkty Produktion

14 Belki dwuteowe redukcja mostków Produkty Produktion redukcja mostków termicznych konstrukcja nośna powstaje mostek cieplny belki dwuteowe o 40% mniejszy udział drewna 40 % więcej materiału izolacyjnego niż w przypadku użycia drewna litego!

15 Belki dwuteowe lekkie i sztywne Produkty Produktion Poręczna belka konstrukcyjna = ułatwienie pracy dla wykonawcy 50% lżejszy niż lite drewno Duża nośność przy niewielkim przekroju Bardzo sztywny element konstrukcyjny = możliwość stosowania dużych rozpietości

16 Belki dwuteowe - przekroje Produkty Produktion

17 Lekki strop międzypiętrowy STEICOjoist Produkty Produktion Element jastrychowy GKF Fermacell (20 mm) 2. STEICOstandard (8-19 mm) / STEICOtherm ( mm) 3. Płyta OSB (18 25 mm) STEICOjoist ( mm) 5. STEICOflex ( mm)/ STEICOcanaflex ( mm) Rw 53 db L nw 58 db R w izolacyjność akustyczna od dźwięków powietrznych L nw izolacyjność akustyczna od dźwięków uderzeniowych 6. Ruszt pod płytę 7. Płyta sufitowa GKF Fermacell (10 15 mm)

18 Lekki strop międzypiętrowy STEICOjoist Produkty Produktion Rw 53 db L nw 58 db

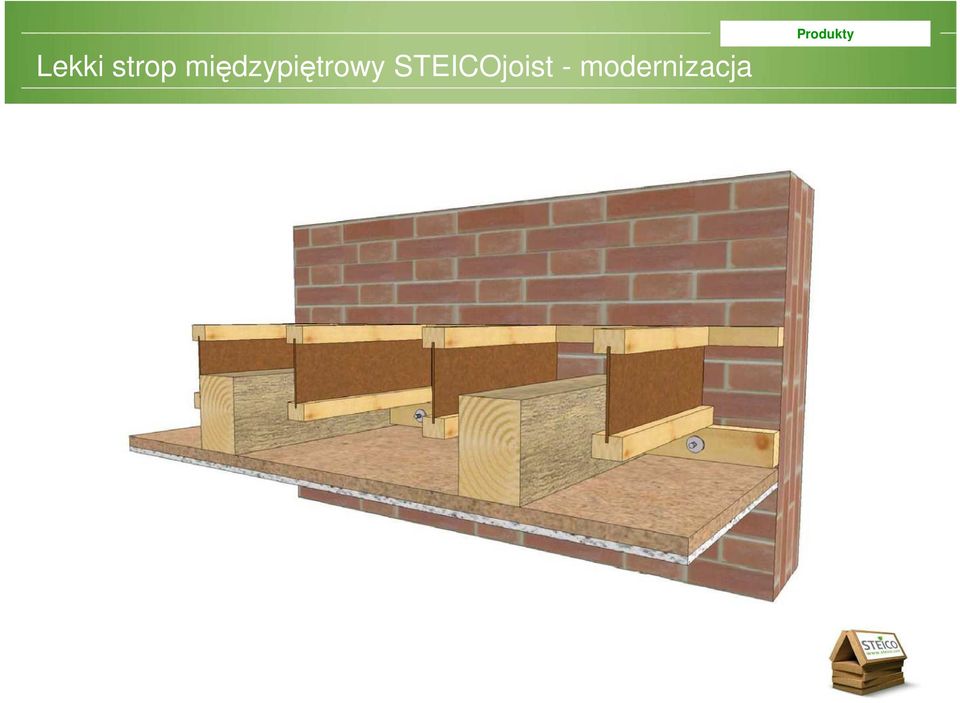

19 Lekki strop międzypiętrowy STEICOjoist - modernizacja Produkty Produktion

20 Lekki strop międzypiętrowy STEICOjoist Produkty Produktion łatwy montaż instalacji sanitarnych i wentylacyjnych w budynku

21 Lekki strop międzypiętrowy STEICOjoist Produkty Produktion

22 Lekki strop międzypiętrowy STEICOjoist Produkty Produktion

23 Lekki strop międzypiętrowy STEICOjoist Produkty Produktion

24 Dach w systemie STEICO construction Produkty Produktion

25 Dach w systemie STEICO construction Produkty Produktion

26 Dach w systemie STEICO construction Produkty Produktion

27 produkty

28 Ściany w systemie STEICO construction Produkty Produktion

29 Ściany w systemie STEICO construction Produkty Produktion

30 Ściany w systemie STEICO construction Produkty Produktion

31 Ściany w systemie STEICO construction Produkty Produktion

32 STEICOultralam Witamy Willkommen Konstrukcyjne elementy budowlane - naturalnie z drewna

33 Wymiary Produkcja Produktion Grubość mm Szerokość do 1,25 m Długość do 20,5 m

34 Najnowocześniejszy na świecie zakład produkcyjny Produkcja Produktion do 75 % przekroju wykorzystywane jest jako element nośny sęki są cięte na krążki aby uniknąć lokalnego osłabienia materiału budowlanego Skrawanie kłód

35 Najnowocześniejszy na świecie zakład produkcyjny Produkcja Produktion optymalne ułożenie włókien przesunięte punkty styku forniru zaklejanie złączy forniru świeżo wyprodukowany arkusz forniru ułożenie punktów styku fornirów

36 STEICOultralam R Zastosowanie Anwendungen & Referencje & Referenzen STEICOultralam R jako element konstrukcyjny dachu i ścian

37 STEICOultralam R Informacje Produktkenntnis o produkcie CHARAKTERYSTYCZNE WARTOŚCI OBLICZENIOWE DLA STEICOultralam R na podstawie Z w N/mm 2 dla wymiarowania zgodnie z DIN 1502 Char. gęstość objętościowa wynosi 495 kg/m3. Należy przestrzegać warunków ramowych zgodnie z Z Obciążenie płyty Obciążenie boku Zginanie równoległe do włókien f m,0,k Rozciąganie równoległe do włókien f t,0,k Rozciąganie prostopadłe do włókien f t,90,k Ściskanie równoległe do włókien f c,0,k Ściskanie prostopadłe do włókien f c,90,k Ścinanie f v,k Moduł sprężystości E 0,mean Moduł ścinania G mean

38 STEICOultralam R Informacje Produktkenntnis o produkcie Przekroje o tej samej wytrzymałości na zginanie Jeżeli porównamy przekroje opierając się wytrzymałości, niemal dwa razy wyższa wytrzymałość oznacza połowę szerokości przekroju przy takiej samej wysokości. Przekroje o takiej samej wytrzymałości na zginanie

39 STEICOultralam R Informacje Produktkenntnis o produkcie Elementy konstrukcyjne o takiej samej sprężystości podłużnej (EI) 47 % oszczędności materiału STEICOultralam TM R 51/300 GL 24h 120/240 Porównanie z uwzględnieniem drgań

40 STEICOultralam R Informacje Produktkenntnis o produkcie Nacisk na podwalinę (na płasko, ściskanie prostopadłe do włókien f c,90,k ) STEICOultralam R 3,8 N/mm 2 = 1,5 Fach drewno iglaste C24 2,5 N/mm 2 Zoptymalizowana konstrukcja 1,5 raza wyższa wytrzymałość na ściskanie mniejsze przekroje podpory ścian optymalne połączenie ze STEICOwall Elementy konstrukcyjne: podwalina, oczep, budownictwo modułowe

41

42 produkty

43 produkty

44 produkty

45 produkty

46 Paleta produktów STEICO Przedsiębiorstwo Unternehmen elastyczna mata do izolacji cieplnej nieosiadająca izolacja wolnych przestrzeni w konstrukcji dachu, ścian i stropów łatwa i szybka obróbka system izolacji do podłóg drewnianych do podłóg drewnianych z izolacją akustyczną tłumiącą odgłos kroków otwarta dyfuzyjnie izolacja cieplna i akustyczna elastyczna mata do izolacji cieplnej z włókien konopnych elastyczna, nieosiadająca izolacja cieplna dachu, ścian i stropów otwarta dyfuzyjnie, reguluje mikroklimat pomieszczeń system izolacji wdmuchiwanej z włókien drzewnych otwarta dyfuzyjnie izolacja pustych przestrzeni warstwa izolacji pozbawiona połączeń, zabezpieczona przed osiadaniem płyta izolacyjna na konstrukcje dachowe i ścienne płyta na konstrukcje dachowe i ścienne z profilem pióro i wpust pewna ochrona przed wiatrem, kurzem, wilgocią i hałasem płyta pilśniowa o wielostronnym zastosowaniu płyta do prac wykończeniowych o wielostronnym zastosowaniu płyta izolacyjna pod wytrzymałe konstrukcje jastrychowe system izolacji z włókien drzewnych otwarta dyfuzyjnie płyta do ociepleń z potrójną działaniem pewna, dzięki podwójnemu połączeniu na pióro i wpust płyta do dachów przemysłowych i płaskich płyta izolacyjna do dachów płaskich, ścian i podłóg szczególnie wytrzymała na ściskanie stabilna płyta izolacyjna wytrzymała na ściskanie płyta izolacyjna do izolacji dachu i ścian dostępna także jako specjalna płyta do izolacji akustycznej płyta izolacyjna z włókna drzewnego certyfikowany system zespolonej izolacji cieplnej szczególnie otwarta dyfuzyjnie płyta do izolacji ścian od strony wewnętrznej otwarta dyfuzyjnie płyta do izolacji ścian od strony wewnętrznej idealna do renowacji ścian murów i ścian szachulcowych system do konstrukcji dachu, stropów i ścian ekonomiczne konstrukcje nośne elementy konstrukcyjne uzupełnienie asortymentu STEICO fornirowe drewno warstwowe płyta podkładowa pod parkiet i panele podkład do parkietów gotowych i paneli pełniący funkcje izolacji akustycznej poprawa rozchodzenia się dźwięku w pomieszczeniach i większy komfort chodzenia trwałe wymiary i duża wytrzymałość niewielkie przekroje i niewielki ciężar

47 jak produkujemy naturalny surowiec do produkcji płyt pilśniowych używa się drewna z trzebieży lasów, odpadów potartacznych oraz włókien konopnych pozyskiwanych z lokalnych upraw Niski współczynnik przewodzenia ciepła λ = 0,13 W/(m*K) Drewno jest ciepłe w dotyku Wysoki specyficzny współczynnik magazynowania ciepła c p = 2500 J/(kg*K)

48 PRZEGRODY DYFUZYJNIE OTWARTE Konstrukcja idealnie zaizolowana Warstwa zewnętrzna Izolacja cieplna Warstwa wewnętrzna Warstwa zewnętrzna folia paroprzepuszczalna, Izolacja cieplna - umieszczona pośrodku, Warstwa wewnętrzna folia parochronna ze zmienną dyfuzją, szczelna na przenikanie powietrza

49 produkty niski współczynnik oporu dyfuzyjnego dyfuzja = przemieszczanie się pary wodnej przez daną warstwę spowodowane różnicą ciśnień niewielki współczynnik oporu dyfuzyjnegoµ znacząco wpływa na przepływ pary wodnej poprzez materiały budowlane

50 Otwarta dyfuzyjnie, monolityczna Współczynnik sd: 0,01 m Wymiary: 1,50 m x 50 m Gramatura: 140 g/m 2 Certyfikat CE Otwarta dyfuzyjnie, IZOLACJA termiczna i akustyczna Współczynnik sd: 0,11-0,26 m Wymiary: 2,5 m x 0,6 m Właściwa pojemność cieplna 2100 J/kgK = bezwładność Gęstość: 270 kg/m 3 = bezwładność Połączenie pióro / wpust = wiatroizolacja Certyfikat CE

51 Izolacje przeciwwilgociowe - folie parochronne o zmiennym oporem dyfuzyjnym, szczelne powietrznie zima zimą: ochrona przed penetracją wilgoci lato latem: wysoki potencjał suszenia

52 Klejenie między sobą warstw szczelnych powietrznie Powietrznoszczelne łączenie płyt drewnopochodnych RAPID CELL szybkoschnąca taśma klejąca bez papieru oddzielającego brak odklejania papieru oddzielającego brak zbierania papieru oddzielającego żadnych kosztów sprzątania = ponad 50 % zaoszczędzonego czasu

53 Łączenie płyt OSB z płytą betonową DA-S ORCON-F TESCON No.1

54 przesunięcie fazowe wełna mineralna a STEICOflex produkty

55 produkty izolacja cieplna latem opóźnienie zmian temperatury tłumienie amplitudy przesunięcie fazowe przesunięcie fazowe możliwe aż do 15 h!

56 produkty wełna mineralna a włókno drzewne temperatura w ºC godzina Temperatura średnia na zewnątrz Przebieg temperatury w pomieszczeniu izolowanym wełną mineralną Przebieg temperatury w pomieszczeniu włóknem drzewnym

57 produkty przesunięcie fazowe a [cm²/h] = λ [W/(m*K)] ρ [kg/m³] * c [J/(kg*K)] ρ- gęstość c właściwa pojemność cieplna λ - wartość przewodnictwa cieplnego materiał budowlany gęstość przewodność ciepła λ pojemność cieplna c współczynnik przewodnictwa temperatury a [kg/m³] [W/m*K] [J/(kg*K)] [cm²/h] STEICOuniversal 250 0, STEICOtherm 150 0, STEICOflex 45 0, wełna mineralna 20 0, stal budowlana

58 produkty doskonała izolacja cieplna w lecie i zimą Materiały izolacyjne doskonała izolacja cieplna w lecie i zimą Materiał budowlany Gęstość Wartość przewod. cieplnego Właściwa pojemność cieplna Liczba przewodnia temperatury [kg/m 3 ] [W/m*K] [J/(kg*K)] [cm 2 /h] świerk, sosna, jodła 600 0, STEICOuniversal 250 0, Płyta drewnopochodna 450 0, STEICOroof 150 0, STEICOtherm 150 0, STEICOfloor 150 0, STEICOflex 45 0, Cegła pełna , Żelbet , Pianka polistyrenowa 40 0, Pianka twarda PU 30 0, Skała osadowa , Wełna mineralna 20 0, Wełna szklana 24 0, Stal budowlana Aluminium

59 produkty MATERIAŁY POMOCNICZE Katalog Ochrona przed letnimi upałami Katalog Stromy dach Katalog Zalecenia wykonawcze

60 PRZEGLĄD PRODUKTÓW NA PRZYKŁADZIE DACHU produkty

61 produkty Format Grubość 1220 x 575 mm ( 670 mm) mm

62 produkty

63 Produkty Włókno drzewne luzem do wdmuchiwania Niemieckie Dopuszczenie Budowlane Współczynnik przenikania ciepła Gęstość Opakowania Z ,040 W/(m*K) kg/m³ PE-worki po 15 kg

64 Produkty Opakowanie / Dostawa Pojedyncza paczka = 15 kg 18 paczek na palecie Waga palety = 270 kg

65 Produkty Zalecana gęstość nasypowa [kg/m³] Izolacja podłóg / strop międzypiętrowy kg / m 3 Dach do 45 o kg / m 3 Dach pow. 45 o kg / m 3 Ściana kg / m 3

66 PRZEGLĄD PRODUKTÓW NA PRZYKŁADZIE DACHU produkty

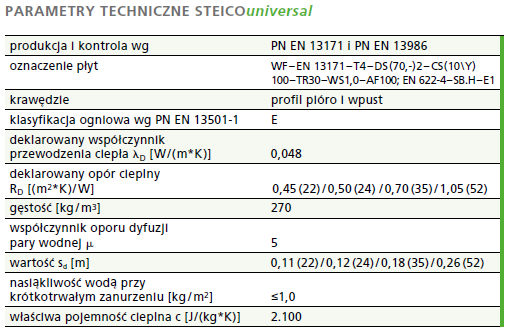

67 produkty Format Grubość 2500 x 600 mm 22 / 35 / 52 mm

68 produkty Format Grubość 1880 x 600 mm 60 / 80 / 100 / 120 mm

69 produkty połączenie na podwójne pióro-wpust bardzo duża szczelność redukcja mostków termicznych

70 produkty łatwa obróbka nawet w trudnych warunkach nie wymaga połączenie pióro / wpust na elemencie konstrukcyjnym

71 produkty nie wymaga klejenia na dachu o kącie nachylenia powyżej 18 o piórem do góry nadruk na płycie do wewnątrz na stronie zewnętrznej dodatkowa hydroizolacją ochrona budynku przed wilgocią wiatroizolacja całkowicie hydrofobowy, do 4 tygodni jako czasowa ochrona przed działaniem czynników atmosferycznych woda spod pokrycia dachu spływa po powierzchni płyty

72 produkty

73 produkty

74 produkty

75 produkty System STEICOprotect do izolacji ścian murowanych U = 1,55 [W/(m²*K)] U = 0,29[W/(m²*K)] U = 0,16 [W/(m²*K)]

76 Przekrój ściany zewnętrznej renowacja od zewnątrz Fassade Putzsystem STEICO protect STEICO wall + STEICO zell Putz (Bestand) Ziegel, d = 240 mm Putz (Bestand) STEICO wall + STEICO zell U-Wert Phasenverschiebung mm W/(m²*K) h 160 0,19 20, ,16 21, ,14 22, ,12 24,3

77 STEICOwall mocowanie do muru Fassade Grubość warstwy konstrukcyjnej od160 do 400 mm

78 STEICOwall auf Mauerwerk Fassade min. 4 sztuki 5,0 x 35 na każdy łącznik Kotew mocująca Fischer FUR 10 Hilti HRD U-10 Max. Rozstaw pomiędzy kotwami cegła pełna: 800 mm pustak: 600 mm

79 Renowacja ściany zewnętrznej - instalacje

80 Galeria

81 produkty Galeria Budynek STEICO przed termomodernizacją

82 produkty Galeria Budynek STEICO w trakcie termomodernizacji

83 Galeria Budynek STEICO w trakcie termomodernizacji

84 Budynek STEICO po termomodernizacji Galeria

85 Optymalna konstrukcja Fassade Renowacja ściany zewnętrznej przy użyciu STEICOprotect und STEICOwall Otwarta Dyfuzyjnie! Polepszona izolacja akustyczna Cieplejsza powierzchnia wewnętrznej strony ściany Nie dochodzi do skraplania się wody na zewnętrznej powierzchni ściany Zmniejszone ryzyko powstawania Alg i grzybów na fasadzie

86 Renowacja dachu skośnego od zewnątrz Dach skośny

87 Renowacja dachu skośnego od zewnątrz Dach skośny

88 Renowacja dachu skośnego od zewnątrz Steildach Pokrycie dachowe łacenie STEICO universal / special STEICO flex Membrana paroizolacyjna sufit Grubość izolacji (od środka zewn.) U współczynnik 10% mostków termicznych (krokwi) Amplituda temperatury Przesunięcie fazowe g mm W/(m²*K) (1/TAV) h ,28 7 9, , , , , , ,7 Izolacja Akustyczna: R w,r 47 db

89 Poszczególne warstwy izolacji Dach skośny

90 Renowacja dachu skośnego od zewnątrz Steildach

91 Renowacja dachu skośnego od zewnątrz Steildach

92 Bodensysteme - Schallschutz

93 Bodensysteme - Schallschutz

94 produkty

95 produkty

96 produkty ochrona przeciwpożarowa ( materiał palny nie rozprzestrzniający ognia - samogasnący) mat. bud.: klasa mat.bud. Europa: E Niemcy: DIN 4102: B2 Szwajcaria: BKZ 4.3 / 5.3 element bud.: klasa oporu przeciwogn. możliwe F30 do F90 B2 E

97 odporność ogniowa przegrody produkty

98 Zalety Dlaczego materiały izolacyjne z włókna drzewnego? - surowiec odnawialny bez szkodliwych dodatków - odporność na starzenie, trwałość i zgodność z naturą podobnie jak w przypadku surowca

99 Zalety Dlaczego materiały izolacyjne z włókna drzewnego? doskonała ochrona przed chłodem w zimie zdrowy mikroklimat z uwagi na otwartą dyfuzyjność i regulację wilgotności dobra ochrona przeciwpożarowa stała wewnętrzna i zewnętrzna kontrola jakości doskonała ochrona przed ciepłem w lecie znakomita ochrona przed hałasem

100 Zalety Dlaczego materiały izolacyjne z włókna drzewnego? odnawialny surowiec z drewna bez szkodliwych dodatków łatwa i przyjemna obróbka oszczędność energii i wzrost wartości budynku izolacja zapewniająca zdrowe mieszkanie i zadowolenie produkty przyjazne środowisku o wysokiej zdolności recyklingowej wzajemnie dostosowany system produktów konstrukcyjnych i izolacyjnych

101 Dziękujemy za uwagę Marcin Paczyński Product Menager mobil
